Ricoh Aficio 200 — каталог запчастей со схемами

Содержание

1. Location of unit
2. Exterior 2 (A193)
3. Platen Cover (A645)
4. Operation Panel (A193)
5. By-pass Feed Table (A193)
6. Paper Tray (A193)
7. Resistration (A193)
8. Paper Feed Section (A193)

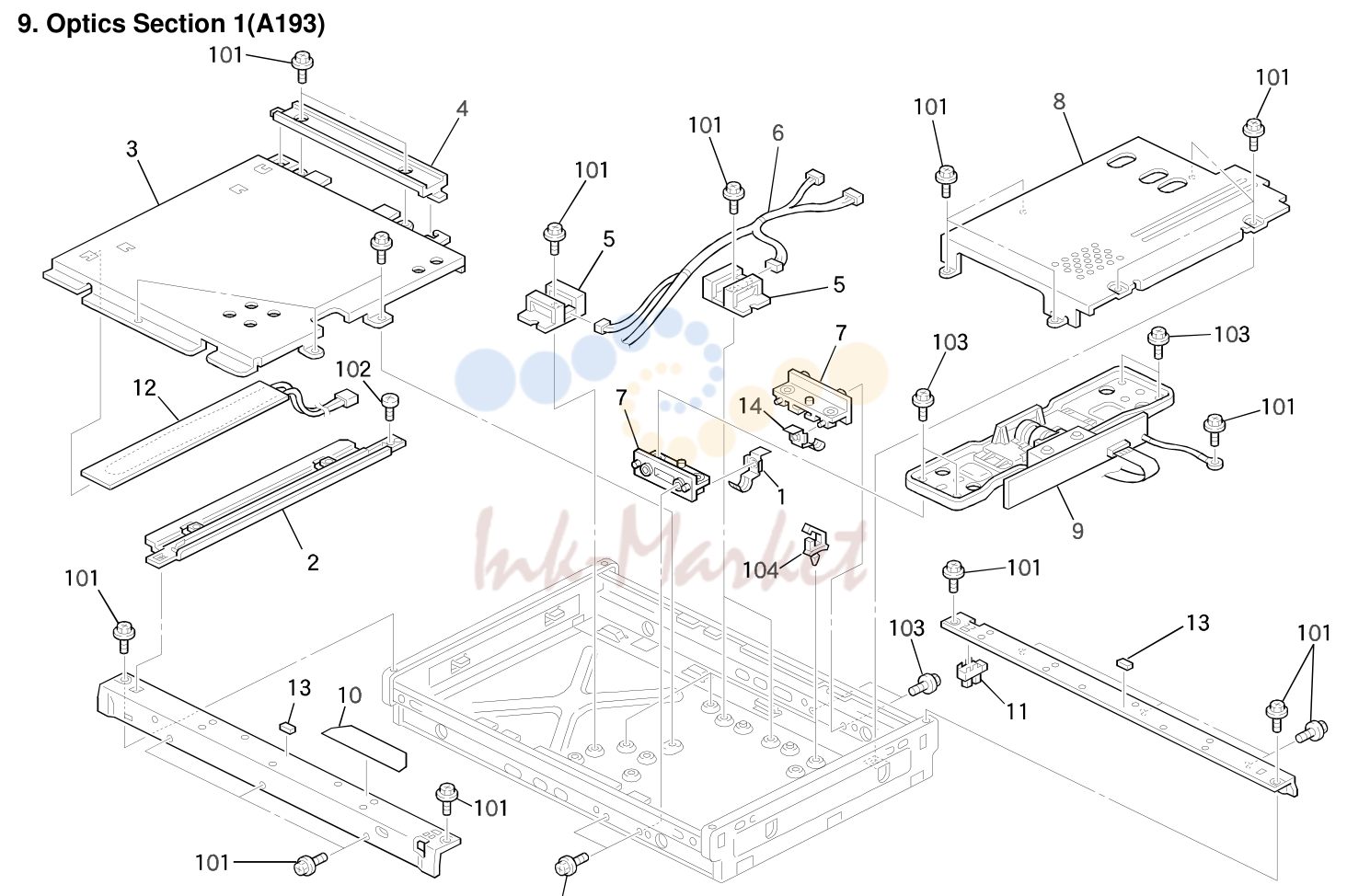

9. Optics Section 1(A193)

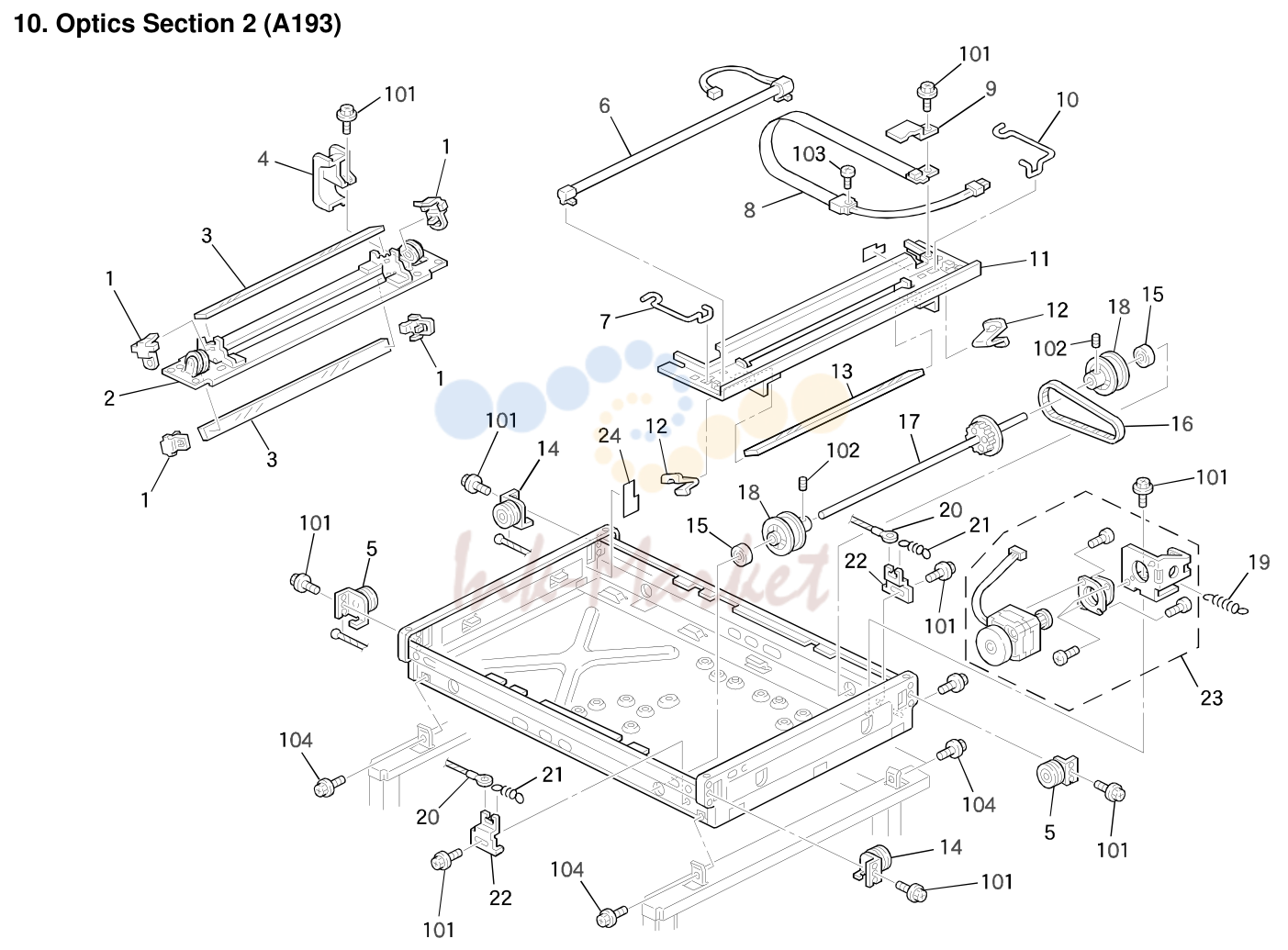

10. Optics Section 2 (A193)

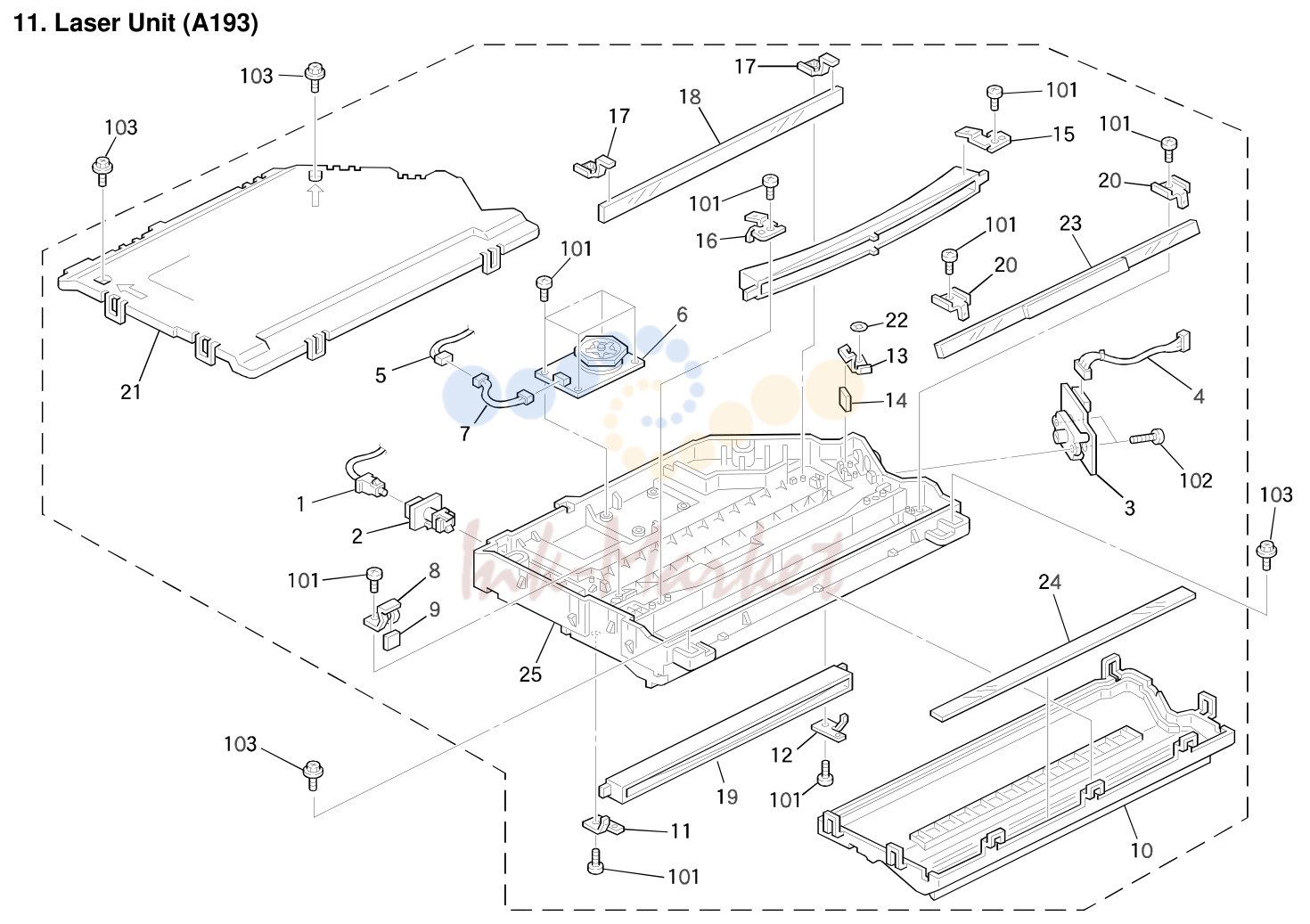

11. Laser Unit (A193)

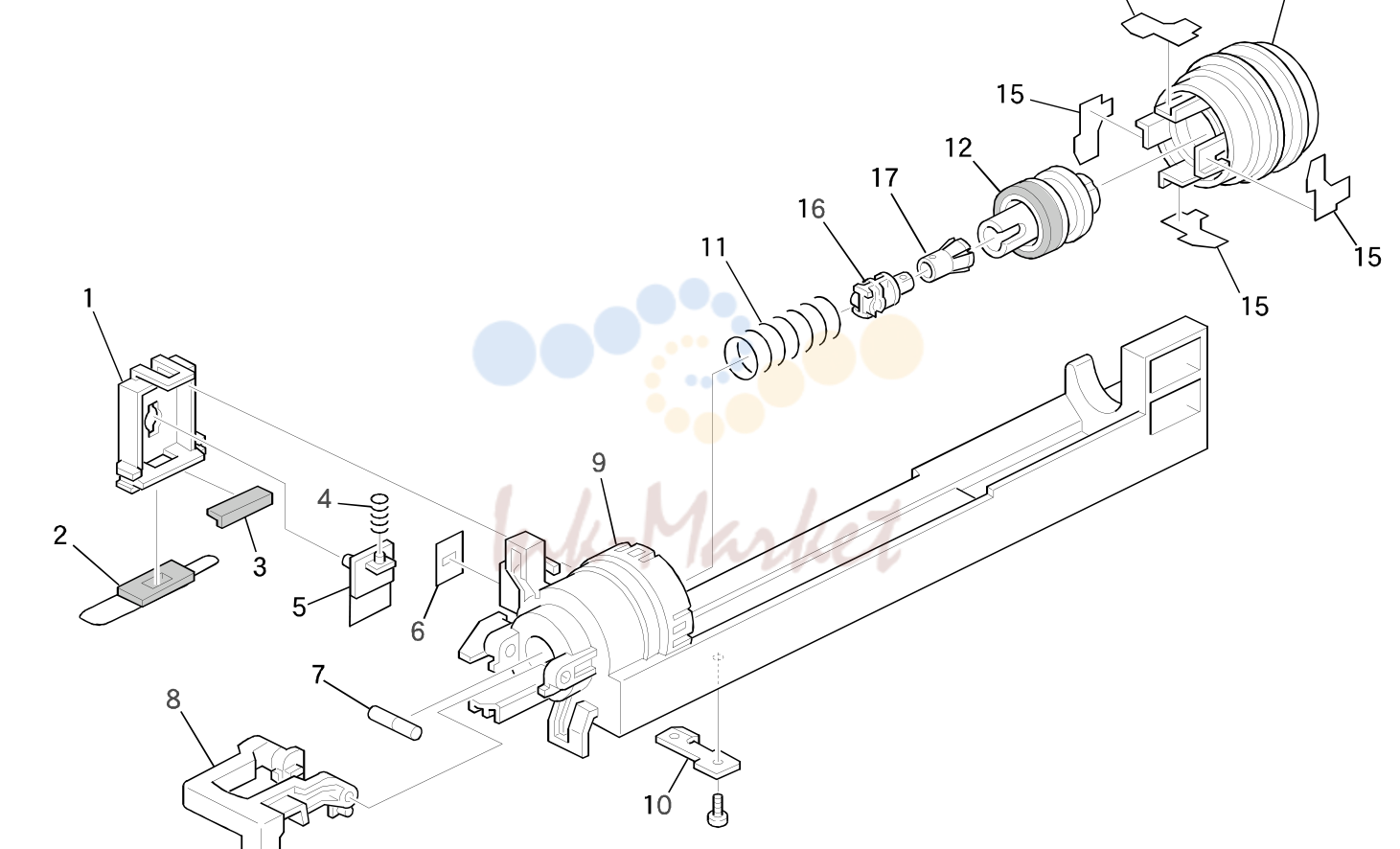

12. Toner Hopper Unit (A193)
13. Fusing Unit (A193)

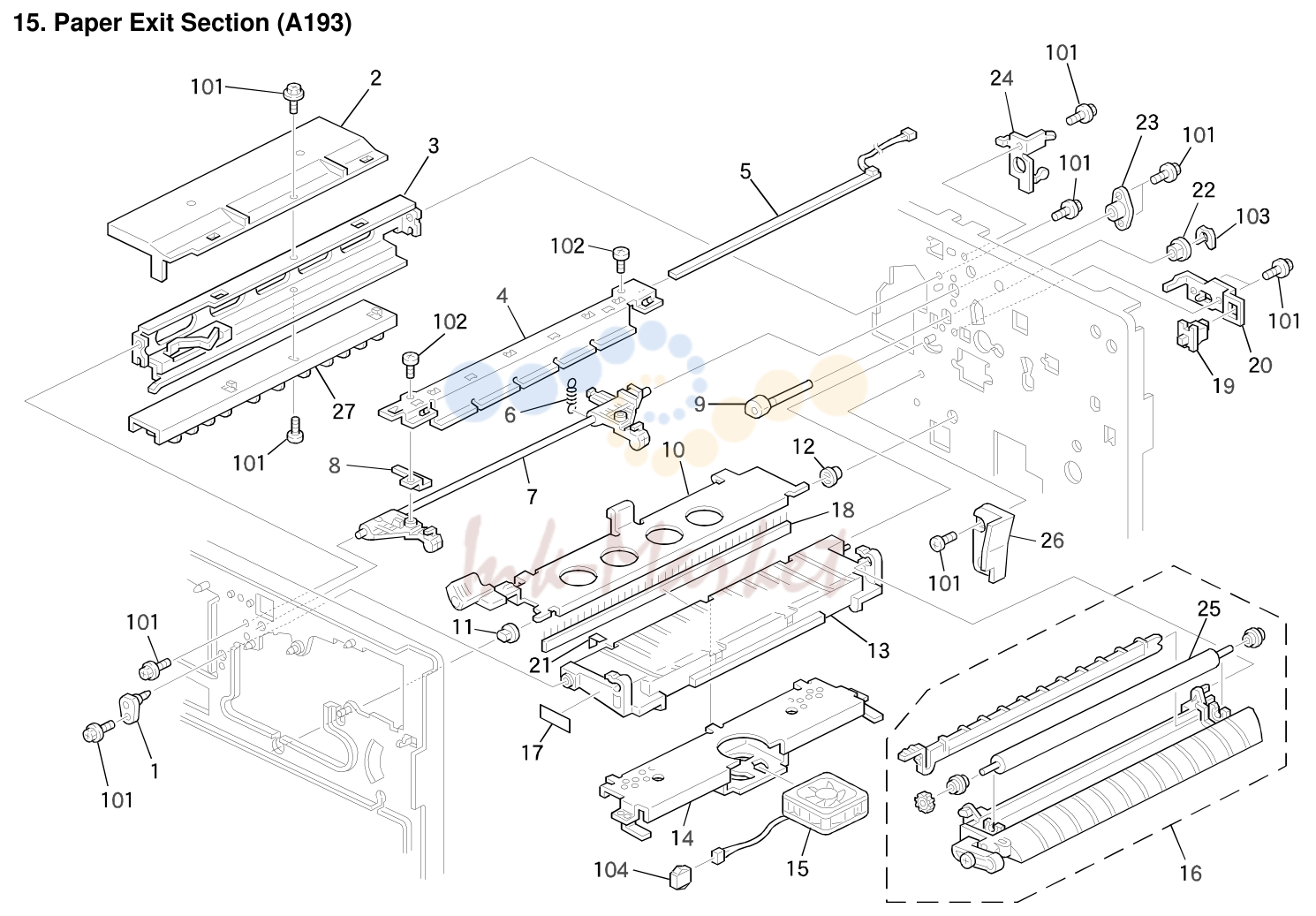

14. Paper Exit Section (A193)

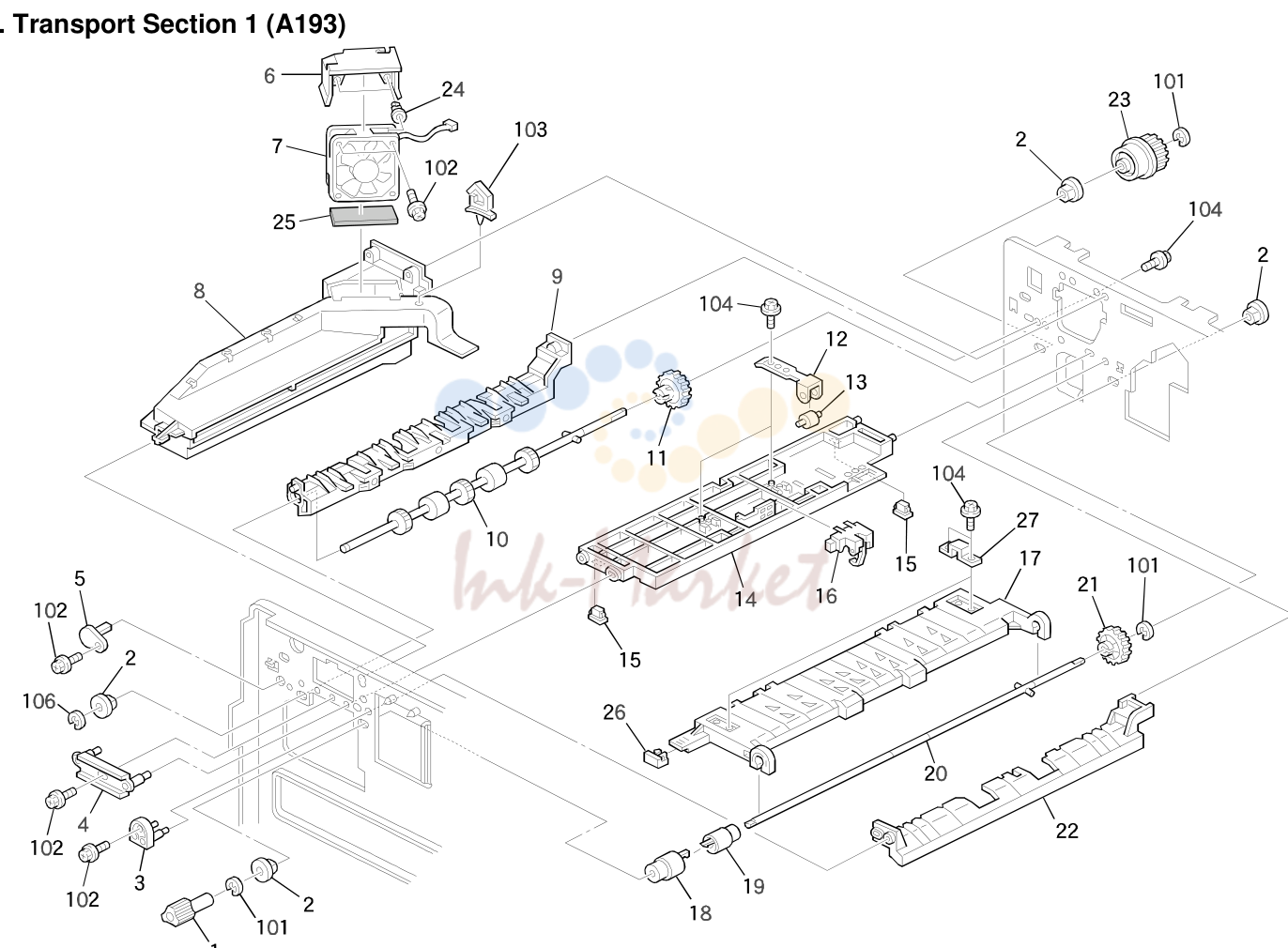

15. Transport Section 1 (A193)

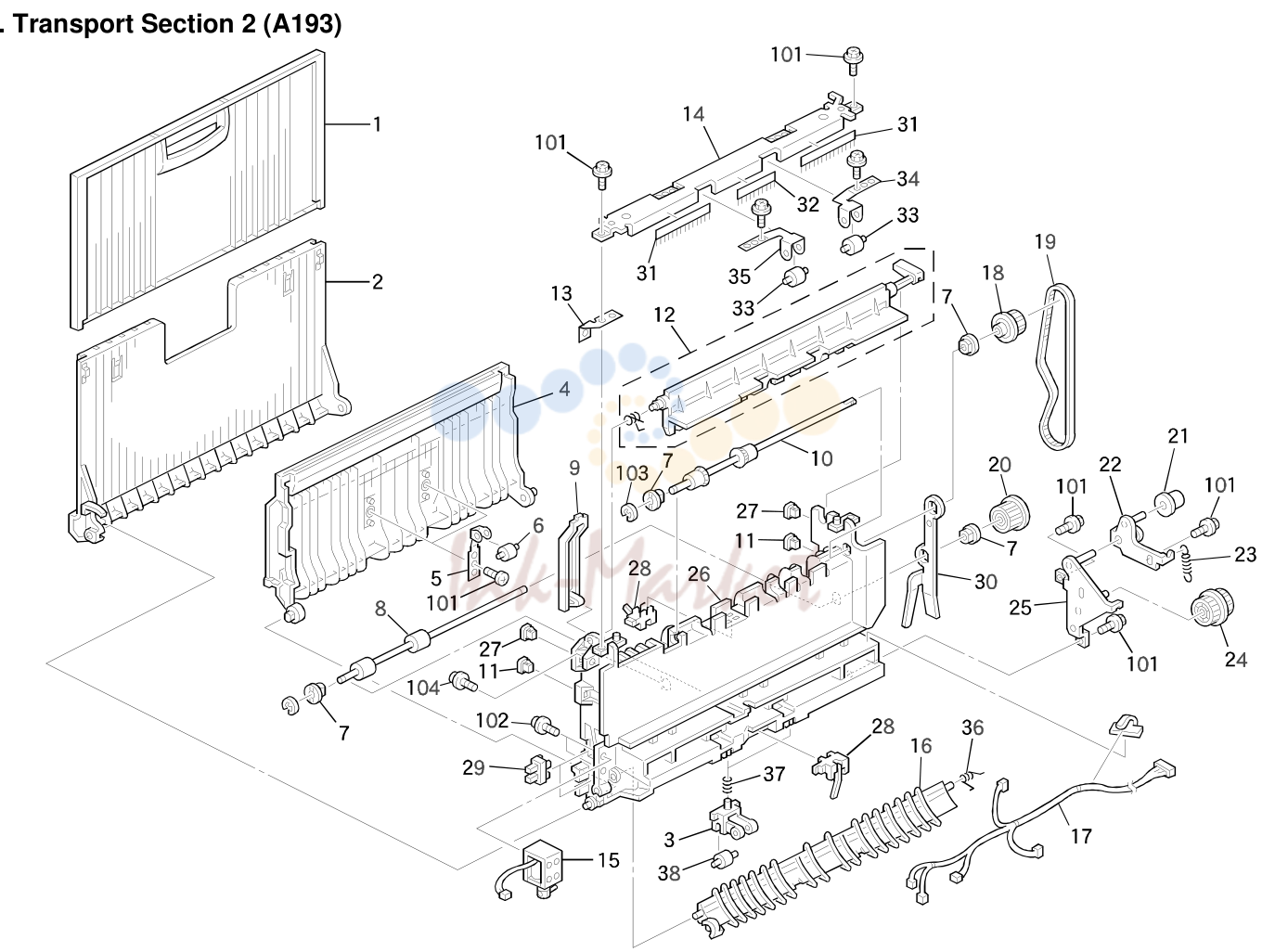

16. Transport Section 2 (A193)
17. Drive Section 1 (A193)

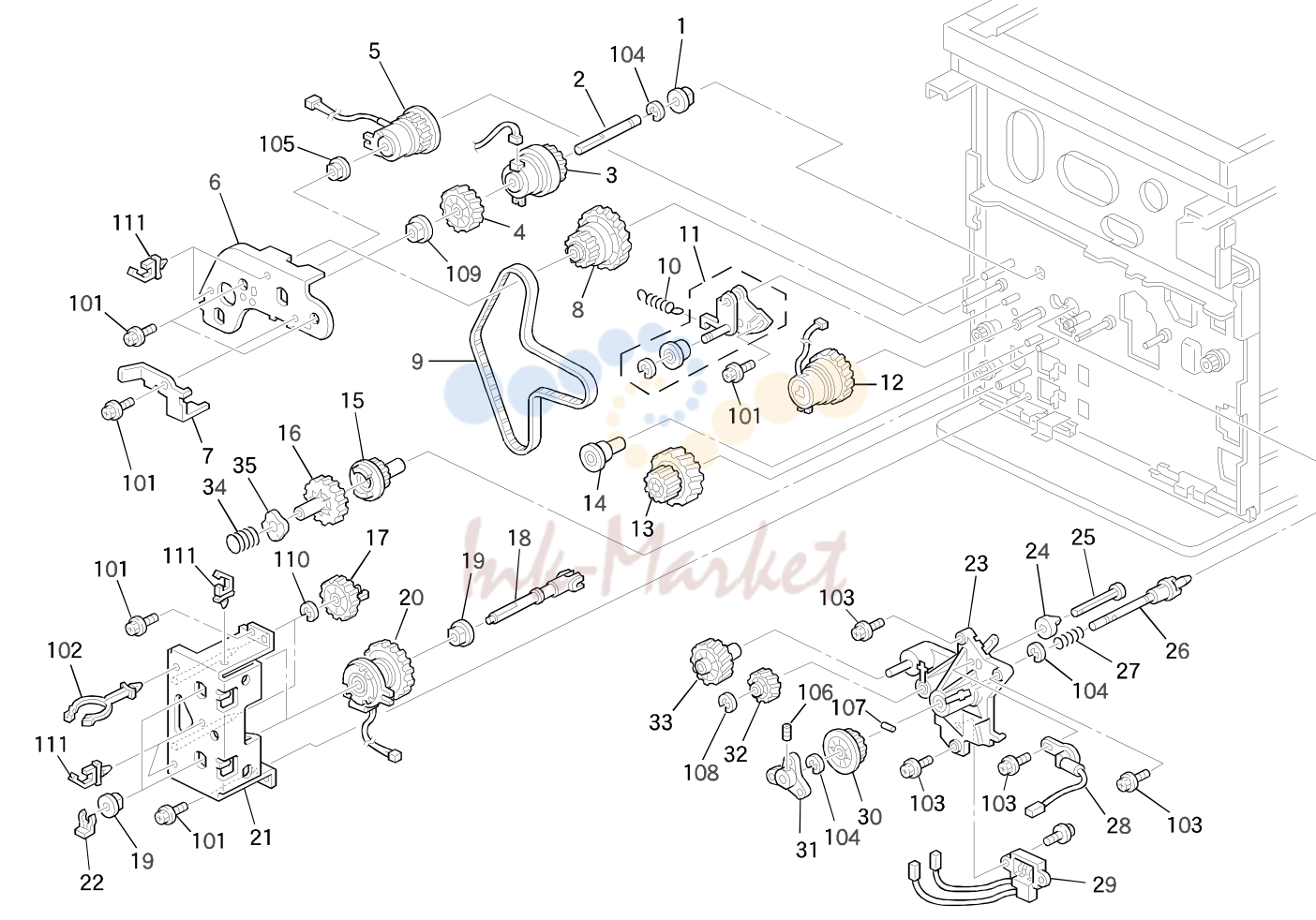

18. . DDrriivvee SSeeccttiioonn 22 ((AA119933))
19. Electrical Section 1 (A193)
20. Electrical Section 2 (A193)
21. Frame Section 1 (A193)
22. Frame Section 2 (A193)
23. BICU Board (A193)
24. IOCSS Board (A193)
25. Decal and Document (A193)
26. Special Tools (A193)

1. Location of unit

№	Артикул	Описание
1	A1931266 запросить цену →	Lower Cover - Operation Panel
101	08025255 запросить цену →	Tapping Screw - M3x8
102	03530050F запросить цену →	Tapping Screw - M3x5
2	A1931451 запросить цену →	Operation Panel Ass’y (LT)
2	A1931452 запросить цену →	Operation Sub-unit (A4)
2	A1931453 запросить цену →	Operation Sub-unit (SVN)
3	A1931251 запросить цену →	Scanner Left Cover
4	A1931680 запросить цену →	Left Original Scale
5	52151980 запросить цену →	Exposure Glass - A3T-3.2
6	A1931757 запросить цену →	Rear Original Scale
7	G0201052 запросить цену →	Stand
8	A1931474 запросить цену →	Lower Cover - Operation Panel
9	52151667 запросить цену →	Platen Cover Stud
10	A1931256 запросить цену →	Upper Rear Cover
11	A1931261 запросить цену →	Scanner Right Cover
12	A1931759 запросить цену →	Stepped Screw
13	G0201332 запросить цену →	Hinge Front Door
14	A1937226 запросить цену →	Front Door (GES/LAN)
14	A1937224 запросить цену →	Front Door (SVN)
14	A1937214 запросить цену →	Front Door (INF)
14	A1931501 запросить цену →	Front Door (RIC)
15	A1341380 запросить цену →	Emblem (GES)
15	A1337112 запросить цену →	Emblem (SVN)
15	A1341383 запросить цену →	Emblem (RIC/LEN)
15	A1536423 запросить цену →	Support Cover (INF)
16	A1931341 запросить цену →	Right Front Cover
17	A1931336 запросить цену →	Left Front Cover
18	A1931301 запросить цену →	Front Cover
19	G0202783 запросить цену →	Registration Roller Knob
20	G0204480 запросить цену →	Fusing Knob
21	A1931319 запросить цену →	Operation Decal

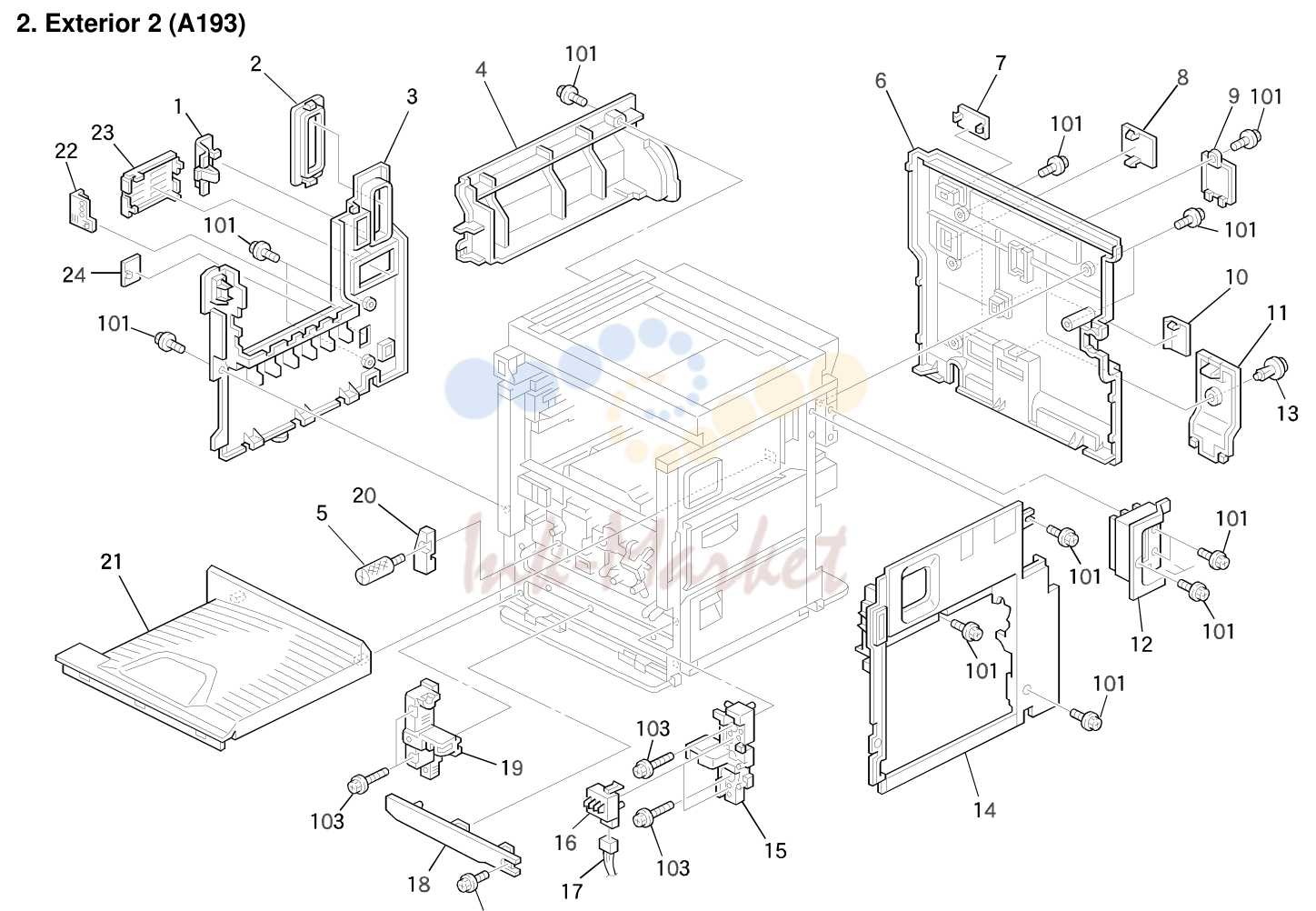

2. Exterior 2 (A193)

№	Артикул	Описание
1	A1931358 запросить цену →	Cap - RS232C
101	08025255 запросить цену →	Tapping Screw - M3x8
102	08025256 запросить цену →	Tapping Screw - M3x8
2	A1931356 запросить цену →	Cap - IC Card
103	04513014B запросить цену →	Tapping Screw - M3x14
3	A1931207 запросить цену →	Lower Left Cover
4	A1931276 запросить цену →	Middle Left Cover
5	G0201327 запросить цену →	Knob Screw - M3
6	A1931210 запросить цену →	Lower Rear Cover
7	A1931348 запросить цену →	Cap - G4
8	A1931350 запросить цену →	Cap - NCU
9	A1931354 запросить цену →	Cap - Memory
10	A1931352 запросить цену →	Cap - CSS
11	A1931361 запросить цену →	Cap - Paper Tray Unit
12	A1931281 запросить цену →	Rear Right Cover
13	A1931345 запросить цену →	Rivet - M20
14	A1931291 запросить цену →	Lower Right Cover
15	G0202676 запросить цену →	Support - Paper Tray - Right
16	G0202620 запросить цену →	Paper Size Detector
17	G0205403 запросить цену →	Harness - Paper Size Detector
18	G0201316 запросить цену →	Inner Cover - Paper Feed Tray
19	G0202677 запросить цену →	Support - Paper Tray - Left
20	G0201326 запросить цену →	Cap - Inverter Unit
21	A1931316 запросить цену →	Lower Exit Cover
22	A1931349 запросить цену →	Cap - Sorter
23	A1931366 запросить цену →	Fan Cover
24	G0201351 запросить цену →	Cap - Finisher
25	G0201327 запросить цену →	Knob Screw - M3

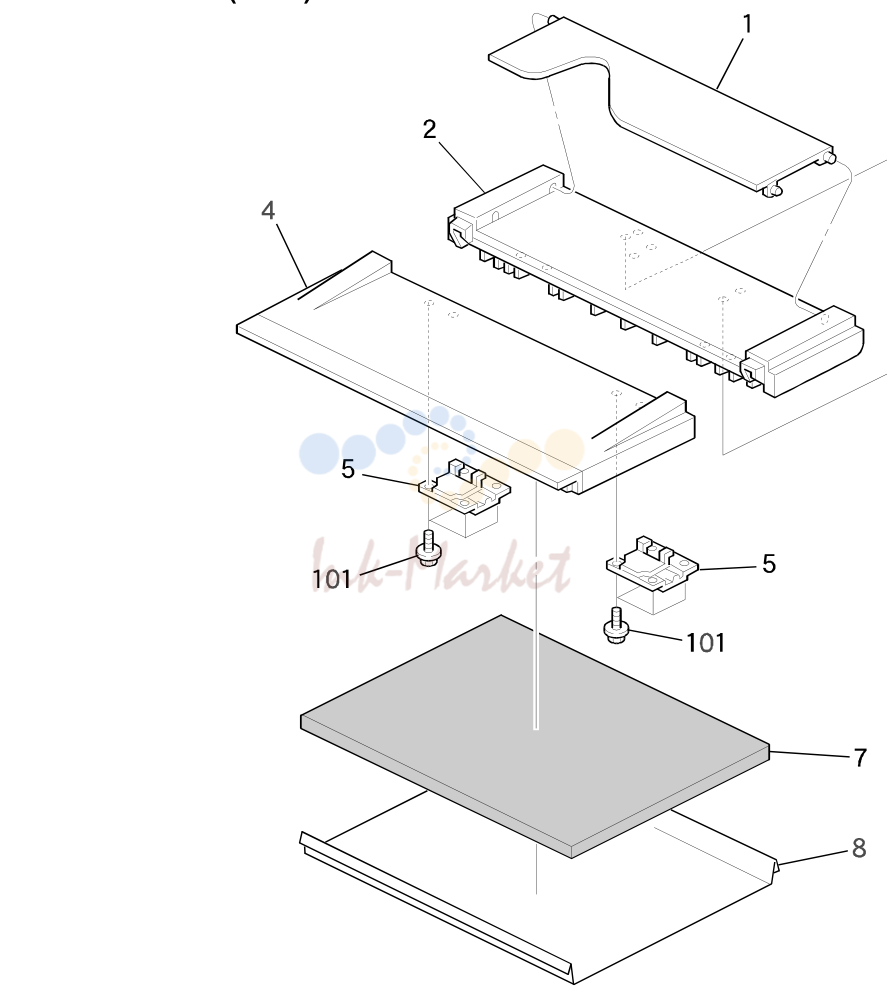

3. Platen Cover (A645)

№	Артикул	Описание
1	A1931396 запросить цену →	Original Holder
101	04504012D запросить цену →	Tapping Screw - M4x12
2	A1931391 запросить цену →	Rear Platen Cover
3	A1931381 запросить цену →	Platen Cover Actuator
4	A1931386 запросить цену →	Front Platen Cover
5	A1931317 запросить цену →	Platen Cover Bracket
6	A0531957 запросить цену →	Flex Hinge - Platen Cover
7	AA162067 запросить цену →	Platen Cover Pad
8	54482804 запросить цену →	Platen Cover Sheet
9	A1931246 запросить цену →	Platen Cover Hinge Ass’y

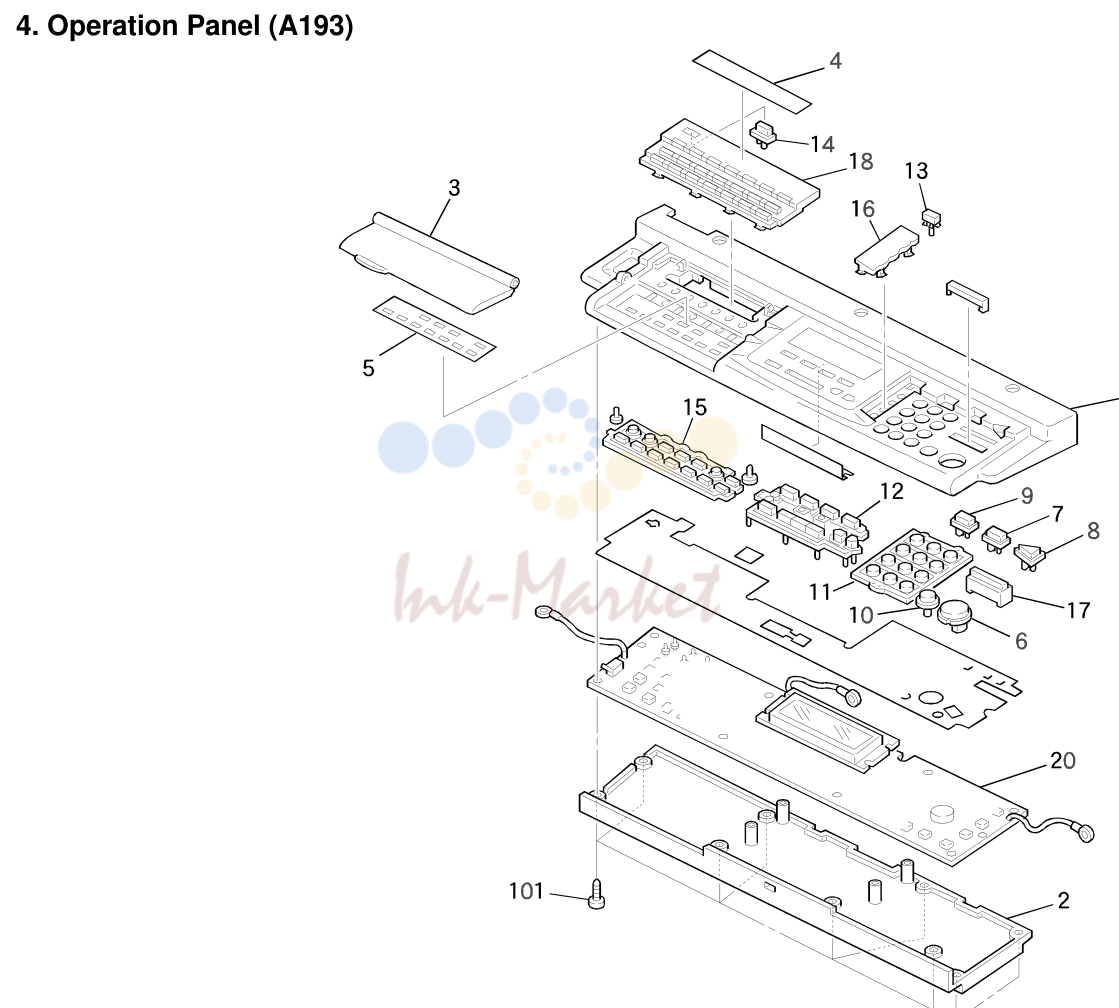

4. Operation Panel (A193)

№	Артикул	Описание
1	A1931455 запросить цену →	Operation Panel Case (LT)
1	A1931465 запросить цену →	Operation Panel Case (A4)
2	A1931472 запросить цену →	Lower Case - Operation Panel
3	A1931474 запросить цену →	Lower Cover - Operation Panel
4	A1931456 запросить цену →	Decal - Operation Panel (LT)
4	A1931466 запросить цену →	Decal - Operation Panel (A4)
5	A1931457 запросить цену →	Sheet - Operation Panel (LT)
5	A1931467 запросить цену →	Sheet - Operation Panel (A4)
6	A1931477 запросить цену →	Key Top - Start
7	A1931478 запросить цену →	Key Top - Clear Mode
8	A1931479 запросить цену →	Key Top - Interrupt
9	A1931480 запросить цену →	Key Top - Program Mode
10	A1931481 запросить цену →	Key Top - Clear
11	A1931461 запросить цену →	Key Top - 10 Key (LT)
11	A1931482 запросить цену →	Key Top - 10 Key (A4)
12	A1931483 запросить цену →	Key Top - LCD
13	A1931458 запросить цену →	Key Top - Memory (LT)
13	A1931468 запросить цену →	Key Top - Memory (A4)
14	A1931485 запросить цену →	Key Top - Initial
15	A1931486 запросить цену →	Key Top - Behind
16	A1931487 запросить цену →	Right Cover - Operation Panel
17	A1931488 запросить цену →	Cover - Apprication
18	A1931473 запросить цену →	Upper Cover - Operation Panel
19	A1931460 запросить цену →	LCD (LT)
19	A1931469 запросить цену →	LCD (A4)
20	A1931459 запросить цену →	Operation Board (LT)
20	A1931462 запросить цену →	Operation Panel Board (A4)
21	A1931483 запросить цену →	Key Top - LCD

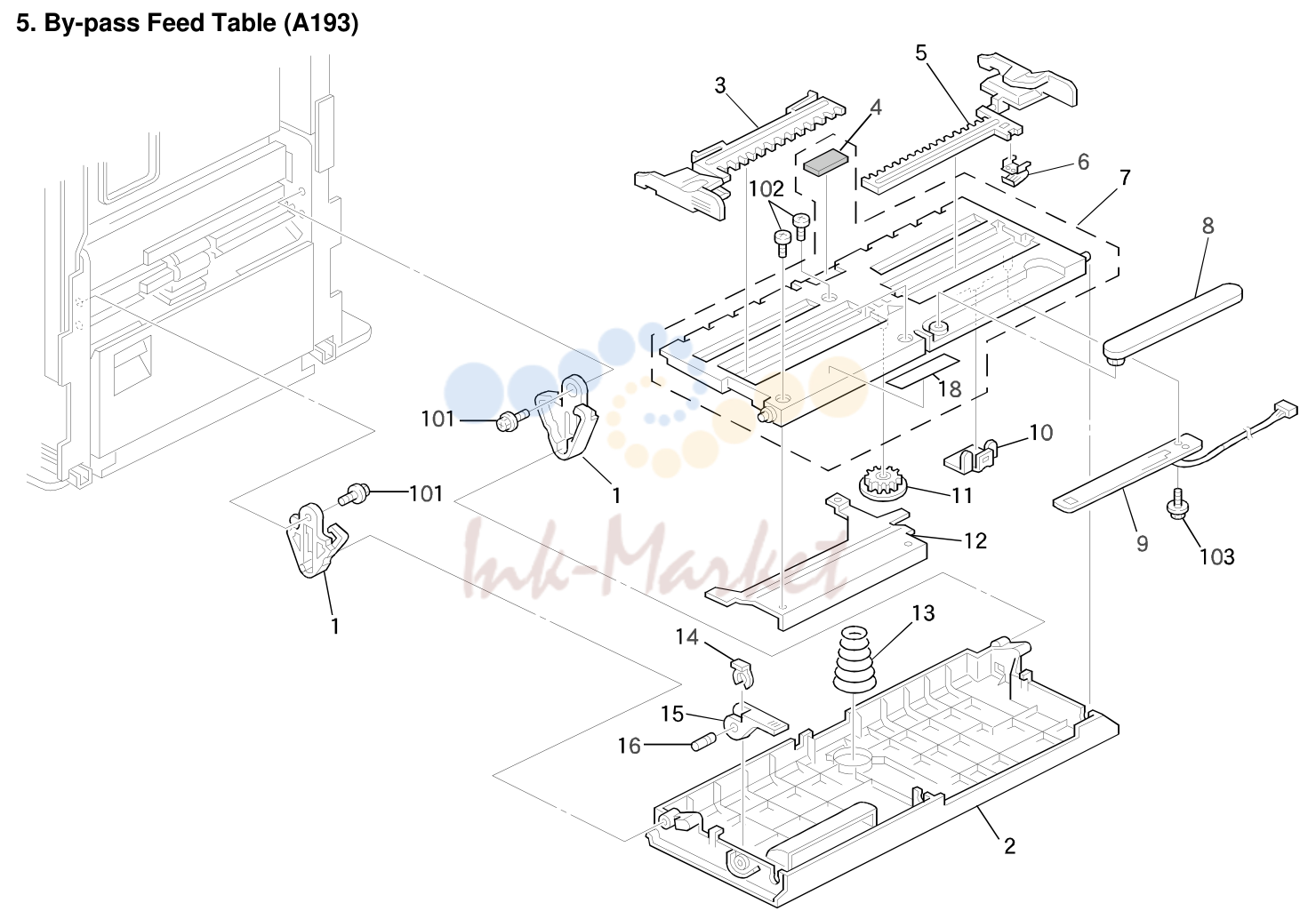

5. By-pass Feed Table (A193)

№	Артикул	Описание
1	G0202735 запросить цену →	Guide - By-pass Feed Table
101	04513006B запросить цену →	Tapping Screw - M3x6
2	G0202701 запросить цену →	Cover - By-pass Table
3	G0202706 запросить цену →	Left Side Fence - By-pass Feed
4	52152713 запросить цену →	Bottom Plate Pad
5	G0202705 запросить цену →	Right Side Fence - By-pass Feed
6	G0202707 запросить цену →	Sensor Conductor - By-pass Feed
7	G0202709 запросить цену →	Bottom Plate - By-pass Table
8	A1902702 запросить цену →	Paper Guide
9	G0205280 запросить цену →	By-pass Feed Sensor
10	G0202708 запросить цену →	Spring Plate - By-pass Feed
11	G0113305 запросить цену →	Gear - 16T
12	G0202782 запросить цену →	Stay - By-pass Table
13	G0202702 запросить цену →	Pressure Spring - By-pass Feed Table
14	54472681 запросить цену →	Snap Ring
15	G0202784 запросить цену →	Lever - By-pass Feed Table
16	G0202786 запросить цену →	Shaft - By-pass Release Lever

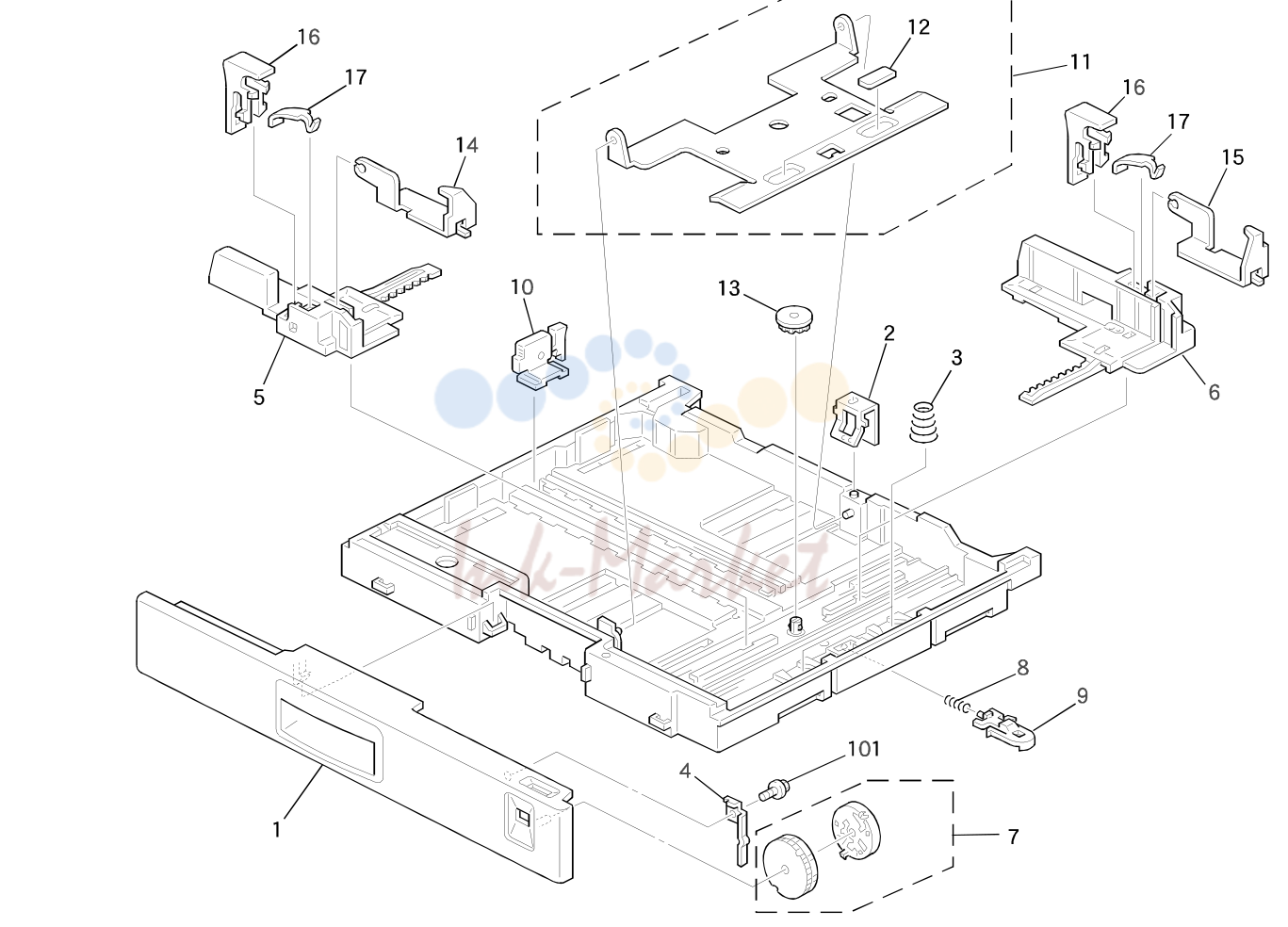

6. Paper Tray (A193)

№	Артикул	Описание
1	G0202647 запросить цену →	Paper Tray Cover
2	G0202658 запросить цену →	Grounding Plate - Bottom Plate
3	G0202656 запросить цену →	Pressure Spring - Bottom Plate
4	G0202648 запросить цену →	Holder - Paper Size Detector
5	G0202560 запросить цену →	Front Side Fence
6	G0202567 запросить цену →	Rear Side Fence
7	A1932649 запросить цену →	Paper Size Detector (LT)
7	A1932650 запросить цену →	Paper Size Detector (A4)
8	G0202599 запросить цену →	Spring - Release Lever
9	G0202592 запросить цену →	Release Lever - Bottom Plate
10	G0202644 запросить цену →	End Fence
11	G0202661 запросить цену →	Bottom Plate Ass’y
12	G0202645 запросить цену →	Friction Pad
13	AB013868 запросить цену →	Gear - 16Z
14	G0202561 запросить цену →	Front Paper Separator
15	G0202568 запросить цену →	Rear Paper Separator
16	G0202664 запросить цену →	Front Stopper Lever
17	A1572769 запросить цену →	Rear Stopper Spring

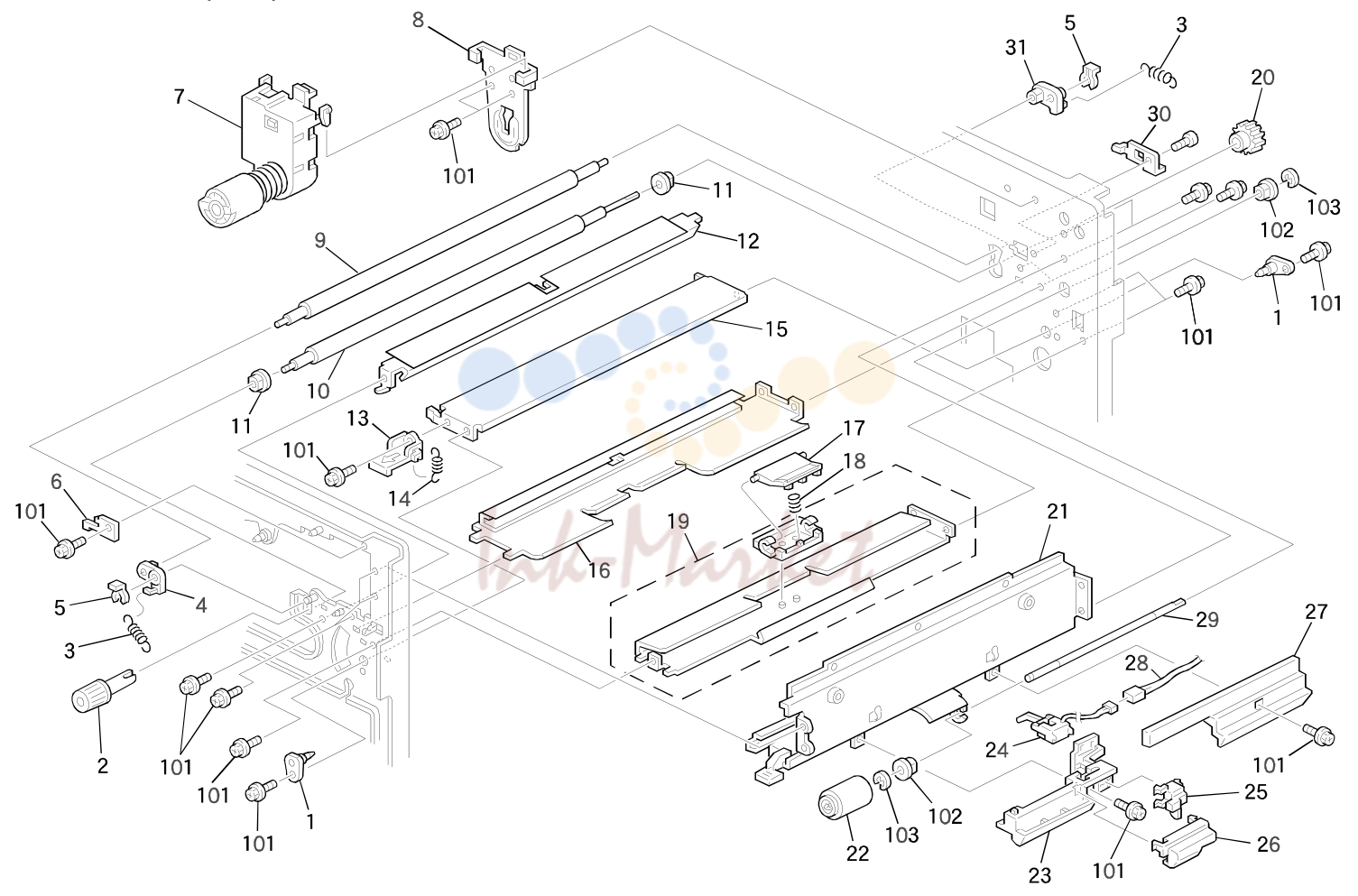

7. Resistration (A193)

№	Артикул	Описание
101	04513006B запросить цену →	Tapping Screw - M3x6
1	G0203888 запросить цену →	Pin - Transfer Guide
102	08053385 запросить цену →	Bushing - 6 mm
2	G0202783 запросить цену →	Registration Roller Knob
103	07200040E запросить цену →	Retaining Ring - M4
3	G0202743 запросить цену →	Tension Spring
4	G0202780 запросить цену →	Front Bushing - Registration
5	54472681 запросить цену →	Snap Ring
6	G0203365 запросить цену →	Cover Guide - Toner Bottle (LT)
6	A1933367 запросить цену →	Cover Guide - Toner Bottle (A4)
6	A1933371 запросить цену →	Cover Guide - Toner Bottle (OEM)
7	G0201111 запросить цену →	Motor - DC 2.16W
8	G0201161 запросить цену →	Bracket - Toner Supply Motor
9	G0202742 запросить цену →	Upper Registration Roller
10	G0202740 запросить цену →	Lower Registration Roller
11	AA082070 запросить цену →	Bushing - 8x16x7
12	G0202745 запросить цену →	Lower Guide Plate - Regist
13	G0202765 запросить цену →	Knob - Lower Transport Guide
14	AA060331 запросить цену →	Release Spring
15	G0202761 запросить цену →	Lower Transport Guide
16	G0202754 запросить цену →	Upper Paper Guide
17	G0202714 запросить цену →	Friction Pad - By-pass Feed
18	G0202713 запросить цену →	Pressure Spring
19	G0202719 запросить цену →	Stay - By-pass Feed
20	G0202744 запросить цену →	Gear - 16Z
21	G0203361 запросить цену →	Guide Plate - Toner Supply
22	G0202721 запросить цену →	By-pass Feed Roller
23	G0202753 запросить цену →	Bracket - Registration Sensor
24	G0202771 запросить цену →	Registration Sensor
25	G0202772 запросить цену →	By-pass Paper End Sensor
26	G0202787 запросить цену →	Cover - By-pass Paper End Sensor
27	G0202785 запросить цену →	Cover - Feed Roller Shaft
28	G0205417 запросить цену →	Harness - Registration Sensor
29	G0202723 запросить цену →	By-pass Feed Shaft
30	A1931090 запросить цену →	Bracket - PCU
31	G0202781 запросить цену →	Rear Bushing - Registration Roller

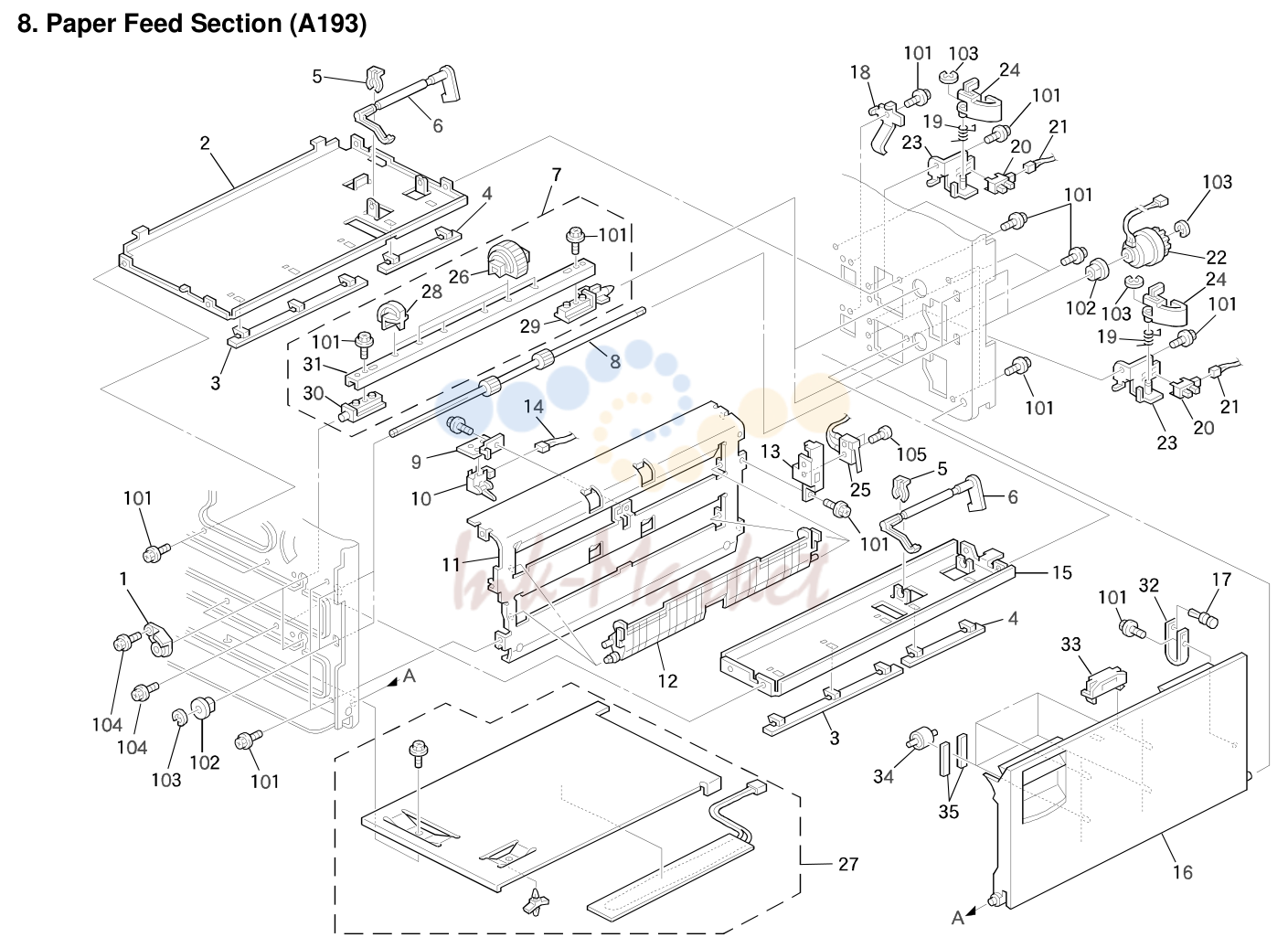

8. Paper Feed Section (A193)

№	Артикул	Описание
1	G0202587 запросить цену →	Bushing - Paper Feed
35	G0202577 запросить цену →	Spring Plate - Driven Roller
2	G0201096 запросить цену →	Right Shielding Plate
3	G0202655 запросить цену →	Upper Front Guide - Paper Tray
4	G0202654 запросить цену →	Upper Rear Guide - Paper Tray
5	54472681 запросить цену →	Snap Ring
6	G0202581 запросить цену →	Paper End Feeler
7	G0202554 запросить цену →	Paper Feed Roller Ass’y
8	G0202564 запросить цену →	Relay Roller
9	G0202589 запросить цену →	Bracket - Vertical Transport Sensor
10	G0202584 запросить цену →	Photointerruptor
11	G0202610 запросить цену →	Left Vertical Transport Guide
12	G0202613 запросить цену →	Virtical Relay Guide
13	G0202616 запросить цену →	Bracket - Microswitch
14	G0205408 запросить цену →	Harness - Transport Sensor
15	G0202618 запросить цену →	Stay - Paper End Sensor
16	G0202575 запросить цену →	Guide Plate - Vertical Transport
17	A0482838 запросить цену →	Nylon Rivet
18	G0202643 запросить цену →	Front Grounding Plate - Paper Tray
19	G0202626 запросить цену →	Release Spring - Paper End Feeler
20	AW020075 запросить цену →	Photointerrupter
21	G0205409 запросить цену →	Harness - Paper End Sensor
22	G0201113 запросить цену →	Relay Roller Clutch
23	G0202580 запросить цену →	Paper End Sensor Bracket
24	G0202622 запросить цену →	Release Arm - Paper End Feeler
25	G0202615 запросить цену →	Microswitch
26	G0202555 запросить цену →	Paper Feed Roller
27	A1939800 запросить цену →	Tray Heater - 115V
27	A1939801 запросить цену →	Tray Heater - 230V
28	G0202565 запросить цену →	Paper Guide
29	G0202586 запросить цену →	Rear Shaft - Paper Feed Roller
30	G0202585 запросить цену →	Front Shaft - Paper Feed Roller
101	04513006B запросить цену →	Tapping Screw - M3x6
31	G0202570 запросить цену →	Shaft - Paper Feed Roller
102	08053480 запросить цену →	Bushing - 6 mm
32	G0202625 запросить цену →	Holder - Vertical Transport Guide
103	07200040E запросить цену →	Retaining Ring - M4
104	04513008B запросить цену →	Tapping Screw - M3x8
33	G0202630 запросить цену →	Magnetic Catch
105	02420080B запросить цену →	Philips Pan Head Screw - M2X8
34	AF020283 запросить цену →	Pressure Roller

9. Optics Section 1(A193)

№	Артикул	Описание
1	A1931790 запросить цену →	Grounding Plate - Lens Block
101	04513006B запросить цену →	Tapping Screw - M3x6
102	03530050F запросить цену →	Tapping Screw - M3x5
2	A1931754 запросить цену →	Bracket - Left Origial Scale
103	04503010B запросить цену →	Tapping Screw - M3x10
3	A1931824 запросить цену →	Left Inner Cover - Scanner Unit
4	A1931781 запросить цену →	Lower Harness Guide
104	11050460 запросить цену →	Clamp
5	A1935906 запросить цену →	Original Sensor
6	A1935414 запросить цену →	Harness - Scanner Unit
7	A1931826 запросить цену →	Lens Block Holder
8	A1931689 запросить цену →	Right Inner Cover - Scanner Unit
9	A1931673 запросить цену →	Lens Holder Ass’y
10	A1931819 запросить цену →	Front Seal - Scanner Frame
11	AW020075 запросить цену →	Photointerrupter
12	AX400089 запросить цену →	Anticondensation Heater - 230V
12	AX400088 запросить цену →	Anticondensation Heater - 115V
13	54421924 запросить цену →	Exposure Glass Cushion

10. Optics Section 2 (A193)

№	Артикул	Описание
1	A1931777 запросить цену →	2nd/3rd Mirror Holder
101	04513006B запросить цену →	Tapping Screw - M3x6
2	A1931770 запросить цену →	2nd Scanner Ass’y
102	05750050E запросить цену →	Hexagon Headless Set Screw - M5x5
3	A1931669 запросить цену →	2nd/3rd Mirror
103	04533014B запросить цену →	Tapping Screw - M3x14
104	04513008B запросить цену →	Tapping Screw - M3x8
4	A1931776 запросить цену →	Upper Harness Guide
5	A1931841 запросить цену →	Pulley - Front Left
6	A1935702 запросить цену →	Exposure Lamp
7	A1931766 запросить цену →	Wire Clamp
8	A1935703 запросить цену →	Exposure Lamp Harness
9	A1931799 запросить цену →	Harness Guide - Exposure Lamp
10	A1931769 запросить цену →	Wire Clamp
11	A1931760 запросить цену →	1st Scanner Ass’y
12	A1931767 запросить цену →	1st Mirror Holder
13	A1931764 запросить цену →	1st Mirror
14	A1931845 запросить цену →	Pulley - Rear Left
15	A1931829 запросить цену →	Ball Bearing - M8
16	A1931840 запросить цену →	Timing Belt - L220 B8
17	A1931682 запросить цену →	Scanner Drive Pulley Ass’y
18	A1931832 запросить цену →	Front Scanner Pulley
19	A1931784 запросить цену →	Tension Spring
20	A1931838 запросить цену →	Scanner Drive Wire
21	A1931783 запросить цену →	Tension Spring
22	A1931849 запросить цену →	Tension Bracket
23	A1931690 запросить цену →	Scanner Motor - DC 5.64W

11. Laser Unit (A193)

№	Артикул	Описание
1	A1935742 запросить цену →	LD Unit Harness (230V)
101	04523008B запросить цену →	Tapping Screw - M3x8
1	A1935220 запросить цену →	LD Unit Harness (115V)
102	04523010B запросить цену →	Tapping Bind Screw - M3x10
2	G0201912 запросить цену →	Sync Detector
3	A1931853 запросить цену →	Laser Unit (115V)
3	A1931855 запросить цену →	Laser Unit (230V)
4	A1931861 запросить цену →	LD Unit Ass’y (115V)
4	A1931865 запросить цену →	LD Unit Ass’y (230V)
5	A1935438 запросить цену →	Relay Harness - Polygon Mirror Motor
6	G0201961 запросить цену →	Polygon Mirror Motor
7	G0205439 запросить цену →	Harness - Polygon Mirror Motor
8	G0201915 запросить цену →	Sync Detector Mirror Holder
9	G0201911 запросить цену →	Sync Detector Mirror
10	G0201902 запросить цену →	Lower Cover - Laser Unit
11	G0201903 запросить цену →	Right Holder - BTL Lens
12	G0201904 запросить цену →	Left Holder - BTL Lens
13	G0201905 запросить цену →	Cylindrical Lens Holder
14	G0201966 запросить цену →	Cylindrical Lens
15	G0201906 запросить цену →	Left Holder - F Theta Mirror
16	G0201907 запросить цену →	Right Holder - F Theta Mirror
17	G0201908 запросить цену →	1st Mirror Holder
18	G0201964 запросить цену →	1st Mirror - Laser Unit
19	G0201969 запросить цену →	BTL Lens
20	G0201909 запросить цену →	2nd Mirror Holder
21	G0201910 запросить цену →	Laser Unit Cover
22	G0201923 запросить цену →	CS Ring - M2.4
23	G0201928 запросить цену →	2nd Mirror - Laser Unit
24	G0201962 запросить цену →	Shield Glass
25	G0201900 запросить цену →	Laser Unit Case

12. Toner Hopper Unit (A193)

№	Артикул	Описание
1	G0203311 запросить цену →	Cover - Toner Supply
2	G0203340 запросить цену →	Lower Seal - Toner Supply
3	G0203345 запросить цену →	Right Seal - Toner Supply
4	G0203313 запросить цену →	Spring - Toner Supply Cover
5	G0203317 запросить цену →	Shutter - Toner Supply
6	G0203312 запросить цену →	Gate - Toner Supply
7	A1843422 запросить цену →	Toner Slider
8	G0203339 запросить цену →	Handle - Toner Supply
9	G0203314 запросить цену →	Toner Supply Unit
10	G0203320 запросить цену →	Hook - Toner Supply Unit
11	A1843411 запросить цену →	Chuck Spring
12	G0203334 ✓ в наличии	Slider - Toner Supply
14	G0203322 запросить цену →	Cover - Toner Supply Unit
15	G0203325 запросить цену →	Sheet - Agitator
16	A1843421 ✓ в наличии	Chuck Shaft
17	A1843420 запросить цену →	Bottle Chuch

13. Fusing Unit (A193)

№	Артикул	Описание
1	G0204149 запросить цену →	Upper Exit Guide - Fusing Unit
103	04513010B запросить цену →	Tapping Screw - M3x10
2	G0204178 запросить цену →	Hot Roller Stripper
3	G0204193 запросить цену →	Spring - Hot Roller Stripper
4	G0204179 запросить цену →	Bracket - Hot Roller Stripper
5	G0204129 запросить цену →	Upper Fusing Cover
6	G0204133 запросить цену →	Thermofuse - 169°C
7	G0204185 запросить цену →	Fusing Thermistor
8	G0204130 запросить цену →	Star - Fusing Unit
9	G0204166 запросить цену →	Front Fusing Cover
10	G0204147 запросить цену →	Lower Exit Guide - Fusing Unit
11	G0204152 запросить цену →	Connector Bracket - Fusing Unit
12	G0204191 запросить цену →	Pressure Spring
13	G0204145 запросить цену →	Pressure Lever - Fusing Unit
14	A1934187 запросить цену →	Fusing Lamp - 120V 800W
14	A1934188 запросить цену →	Header - 230V 700W
15	G0204174 запросить цену →	C-ring - Hot Roller
16	G0204173 запросить цену →	Bushing - 36 mm
17	G0204170 запросить цену →	Hot Roller
18	G0204177 запросить цену →	Gear - 40Z
19	G0204180 запросить цену →	Pressure Roller
20	G0204175 запросить цену →	Bushing - Pressure Roller
21	G0204112 запросить цену →	Bracket - Cleaning Roller
22	AE042009 запросить цену →	Cleaning Roller
23	G0204176 запросить цену →	Bushing - Cleaning Roller
24	G0204141 запросить цену →	Fusing Unit Frame
25	G0204159 запросить цену →	Rear Holder - Fusing Lamp
26	G0204146 запросить цену →	Lower Entrance Guide
27	G0204161 запросить цену →	Front Holder Fusing Lamp
28	A1934183 запросить цену →	Fusing Unit Harness (115V)
28	A1934184 запросить цену →	Fusing Unit Harness (230V)
29	G0204151 запросить цену →	Bracket - Fusing Connector
30	G0204163 запросить цену →	Heater Socket

14. Paper Exit Section (A193)

№	Артикул	Описание
101	04513006B запросить цену →	Tapping Screw - M3x6
1	G0203888 запросить цену →	Pin - Transfer Guide
2	G0201106 запросить цену →	Right Duct
102	04523008B запросить цену →	Tapping Screw - M3x8
103	08050088 запросить цену →	Retaining Ring - M6
3	G0201098 запросить цену →	Stay - OPU
4	G0202105 запросить цену →	Bracket - Quenching Lamp
104	11026245 запросить цену →	Connector - 2P
5	G0202104 запросить цену →	Quenching Lamp
6	G0202103 запросить цену →	Tension Spring
7	G0202107 запросить цену →	Pressure Lever - Charge Roller
8	G0202148 запросить цену →	Grounding Plate - Quenching Lamp
9	G0202121 запросить цену →	CAM - Charge Roller
10	G0203910 запросить цену →	Stay - Transfer Unit
11	G0203914 запросить цену →	Bushing - Front Transfer Unit
12	G0203915 запросить цену →	Bushing - Rear Transfer Unit
13	G0203880 запросить цену →	Transport Guide Plate
14	G0203882 запросить цену →	Grounding Plate - Transfer Guide
15	G0203887 запросить цену →	Fan Motor - DC 3.12W
16	A6733881 запросить цену →	Transfer And Separation Unit
17	G0204128 запросить цену →	Decal - High Temparature
18	G0203897 запросить цену →	Discharge Brush - Transport
19	G0205626 запросить цену →	Push Switch
20	G0205817 запросить цену →	Bracket - OPU Switch
21	G0203896 запросить цену →	Grounding Plate - Discharge Brush
22	AA082070 запросить цену →	Bushing - 8x16x7
23	G0202106 запросить цену →	Bushing - Pressure Lever
24	G0201194 запросить цену →	Bracket - Fusing Drive Gear
25	G0203852 запросить цену →	Transfer Roller
26	G0203940 запросить цену →	Guide - Transfer Roller Unit
27	G0201088 запросить цену →	Front Guide - Fusing Unit

15. Transport Section 1 (A193)

№	Артикул	Описание
1	G0204480 запросить цену →	Fusing Knob
101	07200040E запросить цену →	Retaining Ring - M4
2	G0204479 запросить цену →	Bushing - 6 mm
102	04513006B запросить цену →	Tapping Screw - M3x6
103	11050310 запросить цену →	Wire Clamp
3	G0204477 запросить цену →	Support Bracket - Transport Plate
104	04503008B запросить цену →	Tapping Screw - M3x8
4	G0204476 запросить цену →	Guide Plate Holder
5	G0204331 запросить цену →	Front Stud - 1 Bin Sorter
6	G0201104 запросить цену →	Fan Motor Holder
7	AX640058 запросить цену →	Fan Motor - DC 24V 4.32W
8	G0201100 запросить цену →	Duct
9	G0204459 запросить цену →	Relay Guide - Transport Roller
10	G0204414 запросить цену →	Transport Roller Ass’y
11	G0204487 запросить цену →	Gear - 26Z
12	G0204491 запросить цену →	Roller Holder
13	AF040031 запросить цену →	Upper Exit Roller
14	G0204473 запросить цену →	Upper Transport Guide
15	G0121531 запросить цену →	Magnet
16	G0204490 запросить цену →	Paper Exit Sensor
17	G0204412 запросить цену →	Lower Transport Plate Ass’y
18	G0204457 запросить цену →	Transport Roller
19	G0204458 запросить цену →	Transport Roller
20	G0204413 запросить цену →	Shaft - Transport Roller
21	G0204489 запросить цену →	Gear - 24Z
22	G0204475 запросить цену →	Guide Plate - Transport
23	G0204456 запросить цену →	Pulley - 33Z
24	G0201107 запросить цену →	Nut - M4
25	G0201105 запросить цену →	Cushion - Fan Motor
26	G0204492 запросить цену →	Knob - Guide Plate
27	G0204493 запросить цену →	Magnet

16. Transport Section 2 (A193)

№	Артикул	Описание
36	G0204467 запросить цену →	Tension Spring
1	G0204423 запросить цену →	Sub Copy Tray - FU
37	G0204431 запросить цену →	Pressure Spring
2	G0204419 запросить цену →	Left Cover Tray
3	G0204463 запросить цену →	Roller Holder
38	AF040031 запросить цену →	Upper Exit Roller
4	G0204452 запросить цену →	Right Vertical Guide
5	G0204446 запросить цену →	Spring Plate - Roller
6	G0124865 запросить цену →	Exit Roller
7	G0204466 запросить цену →	Bushing - M6
8	G0204426 запросить цену →	Exit Relay Roller
9	G0204465 запросить цену →	Harness Cover
10	G0204427 запросить цену →	Exit Roller - FD
11	G0121531 запросить цену →	Magnet
12	G0204411 запросить цену →	Paper Exit Pawl
13	G0204453 запросить цену →	Grounding Plate
14	G0204468 запросить цену →	Stay - FD
15	G0204439 запросить цену →	Junction Gate Solenoide - FD
16	G0204424 запросить цену →	Junction Gate - FU
17	G0205402 запросить цену →	Harness - Paper Exit
18	G0204436 запросить цену →	Pulley - 28Z
19	G0204437 запросить цену →	Timing Belt - B60S2M-386
20	G0204435 запросить цену →	Pulley - 32Z
21	G0204444 запросить цену →	Tightener
22	G0204333 запросить цену →	Tightener - 1 Bin Sorter
23	G0204440 запросить цену →	Tension Spring
24	G0204447 запросить цену →	Pulley - 44Z
25	G0204332 запросить цену →	Rear Stud - 1 Bin Sorter
26	G0204409 запросить цену →	Guide Plate - Feed Down
27	A0493371 запросить цену →	Magnet
28	G0204429 запросить цену →	Exit Sensor
29	AW020075 запросить цену →	Photointerrupter
30	G0204481 запросить цену →	Grounding Plate - Exit Roller
31	G0204483 запросить цену →	Antistatic Brush - FD
32	G0204482 запросить цену →	Middle Antistatic Brush - FD
101	04503008B запросить цену →	Tapping Screw - M3x8
102	09573008B запросить цену →	Philips Screw
33	G0204390 запросить цену →	Exit Roller
103	07200040E запросить цену →	Retaining Ring - M4
34	G0204471 запросить цену →	Rear Spring Plate - Driven Roller
104	04513006B запросить цену →	Tapping Screw - M3x6
35	G0204470 запросить цену →	Front Spring Plate - Driven Roller

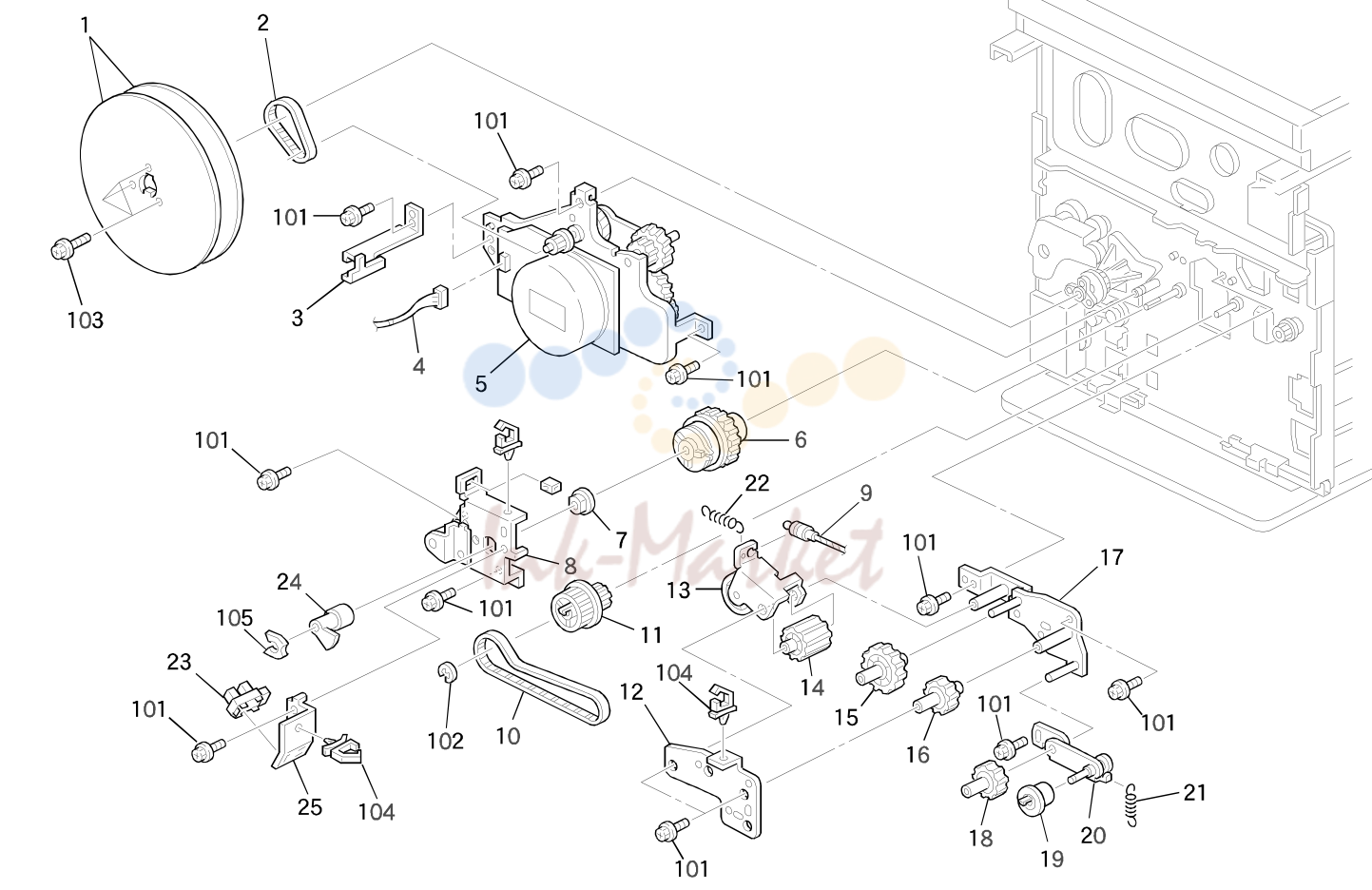

17. Drive Section 1 (A193)

№	Артикул	Описание
101	04513006B запросить цену →	Tapping Screw - M3x6
1	G0201189 запросить цену →	Fly Wheel
102	07200040E запросить цену →	Retaining Ring - M4
2	G0201187 запросить цену →	Timing Belt - S2M 158 mm
3	A1935865 запросить цену →	Stand - IOB
103	04513014B запросить цену →	Tapping Screw - M3x14
4	G0205434 запросить цену →	Harness - Main Motor
104	11050460 запросить цену →	Clamp
5	G0201125 запросить цену →	Main Motor Ass’y - DC 24W
105	08050088 запросить цену →	Retaining Ring - M6
6	G0201117 запросить цену →	Charge Roller Contact Clutch
7	AA082070 запросить цену →	Bushing - 8x16x7
8	G0201196 запросить цену →	Tighener - PCU Ass’y
9	G0205839 запросить цену →	Release Wire - Fusing Drive
10	G0204438 запросить цену →	Timing Belt - B60S2M-292
11	G0204488 запросить цену →	Pulley/Gear - 45Z/20Z
12	G0201158 запросить цену →	Support Bracket - Fusing Drive
13	G0201153 запросить цену →	Gear - 40Z
14	G0201157 запросить цену →	Gear - 28Z
15	G0201167 запросить цену →	Gear - 35Z
16	G0204441 запросить цену →	Idle Gear - 27Z
17	G0201150 запросить цену →	Fusing Drive Bracket
18	G0204442 запросить цену →	Idle Gear - 27Z
19	G0204484 запросить цену →	Tightener
20	G0204330 запросить цену →	Tightener Bracket
21	G0204449 запросить цену →	Spring - Tighlener
22	G0201084 запросить цену →	Tension Spring
23	AW020075 запросить цену →	Photointerrupter
24	G0202143 запросить цену →	Actuator - Charge Roller Clutch
25	G0202141 запросить цену →	Bracket - Charge Roller Contact SN

18. . DDrriivvee SSeeccttiioonn 22 ((AA119933))

№	Артикул	Описание
101	04513006B запросить цену →	Tapping Screw - M3x6
1	AA082070 запросить цену →	Bushing - 8x16x7
102	11050458 запросить цену →	Clamp - LHL-18
2	G0201162 запросить цену →	Development Clutch Shaft
3	G0201116 запросить цену →	Development Clutch
103	04513014B запросить цену →	Tapping Screw - M3X14
4	G0201163 запросить цену →	Gear - 43Z
104	07200060E запросить цену →	Retaining Ring - M6
105	08053385 запросить цену →	Bushing - 6 mm
5	G0201114 запросить цену →	By-pass Feed Clutch
6	G0201165 запросить цену →	Development Drive Bracket
106	05740050E запросить цену →	Hexagon Headless Set Screw - M4x5
107	06330120E запросить цену →	Spring Pin - M3x12
7	G0201166 запросить цену →	Stopper Bracket - Development Clutch
108	07200040E запросить цену →	Retaining Ring - M4
8	G0201147 запросить цену →	Pulley - 65Z/26T
9	G0201149 запросить цену →	Timing Belt - S3M 588 mm
10	G0201086 запросить цену →	Spring - Tightener
11	G0201190 запросить цену →	Tightener Bracket Ass’y
12	G0201115 запросить цену →	Registration Clutch
13	G0201168 запросить цену →	Gear - 52Z/26T
14	G0201146 запросить цену →	Belt Tightener
15	G0201148 запросить цену →	Pulley - 30T
16	G0201169 запросить цену →	Gear - 40Z
17	G0201144 запросить цену →	Gear - 27Z
18	G0201145 запросить цену →	Shaft - Paper Feed Roller
19	G0201119 запросить цену →	Bushing - M8
20	G0201112 запросить цену →	Paper Feed Clutch
21	G0201141 запросить цену →	Bracket - Paper Feed Clutch
22	H5213355 запросить цену →	C Ring - Paper Feed Roller
23	G0201171 запросить цену →	Bracket - PCU Driver
24	G0201186 запросить цену →	Joint Bracket - Development Drive
25	G0201185 запросить цену →	Development Drive Shaft
26	G0201180 запросить цену →	PCU Drive Shaft
27	G0201183 запросить цену →	Pressure Spring
28	G0202110 запросить цену →	Terminal - Charge Roller
29	G0203890 запросить цену →	T/S Corona Recepacle
30	G0201187 запросить цену →	Timing Belt - S2M 158 mm
31	G0201184 запросить цену →	Bracket - Fly Wheel
32	G0201177 запросить цену →	Gear - 26Z
33	G0201164 запросить цену →	Gear - 37Z
34	G0202682 запросить цену →	Spring - 2.4N
35	53531803 запросить цену →	Wabe Washer

Каталог очень большой (833 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
