Ricoh Aficio 180 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATEN COVER (OPTION A250)
• 3. OPERATION PANEL (A250)
• 4. SCANNER SECTION 1 (A250)
• 5. SCANNER SECTION 2 (A250)
• 6. SCANNER SECTION 3 (A250)
• 7. LD UNIT (A250)
• 8. FUSING UNIT (A250)

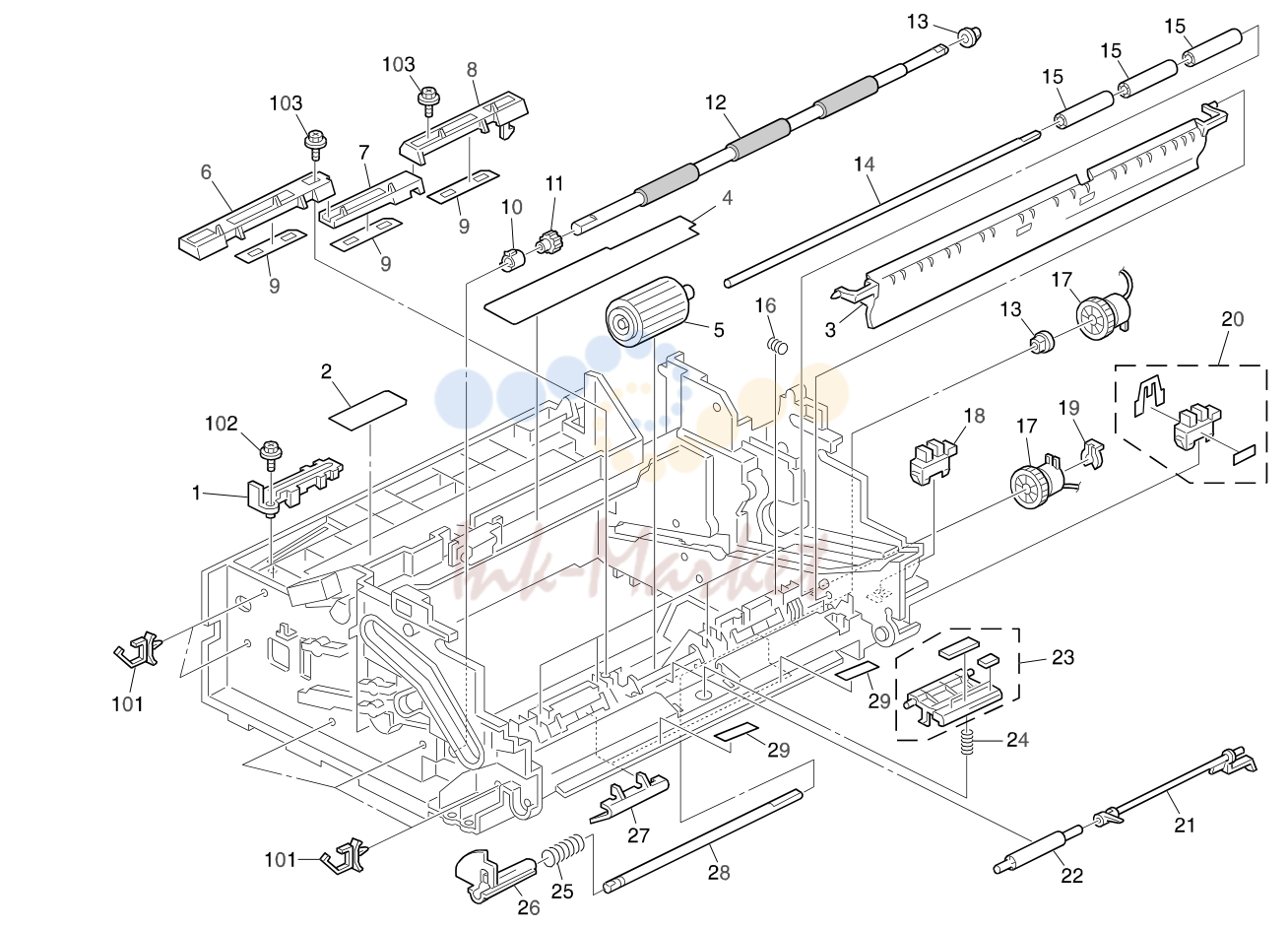

• 9. PAPER FEED/REGISTRATION 1 (A250)
• 10. PAPER FEED/REGISTRATION 2 (A250)
• 11. PAPER TRAY (A250)
• 12. BY-PASS FEED SECTION (A250)
• 13. TRANSPORT SECTION (A250)

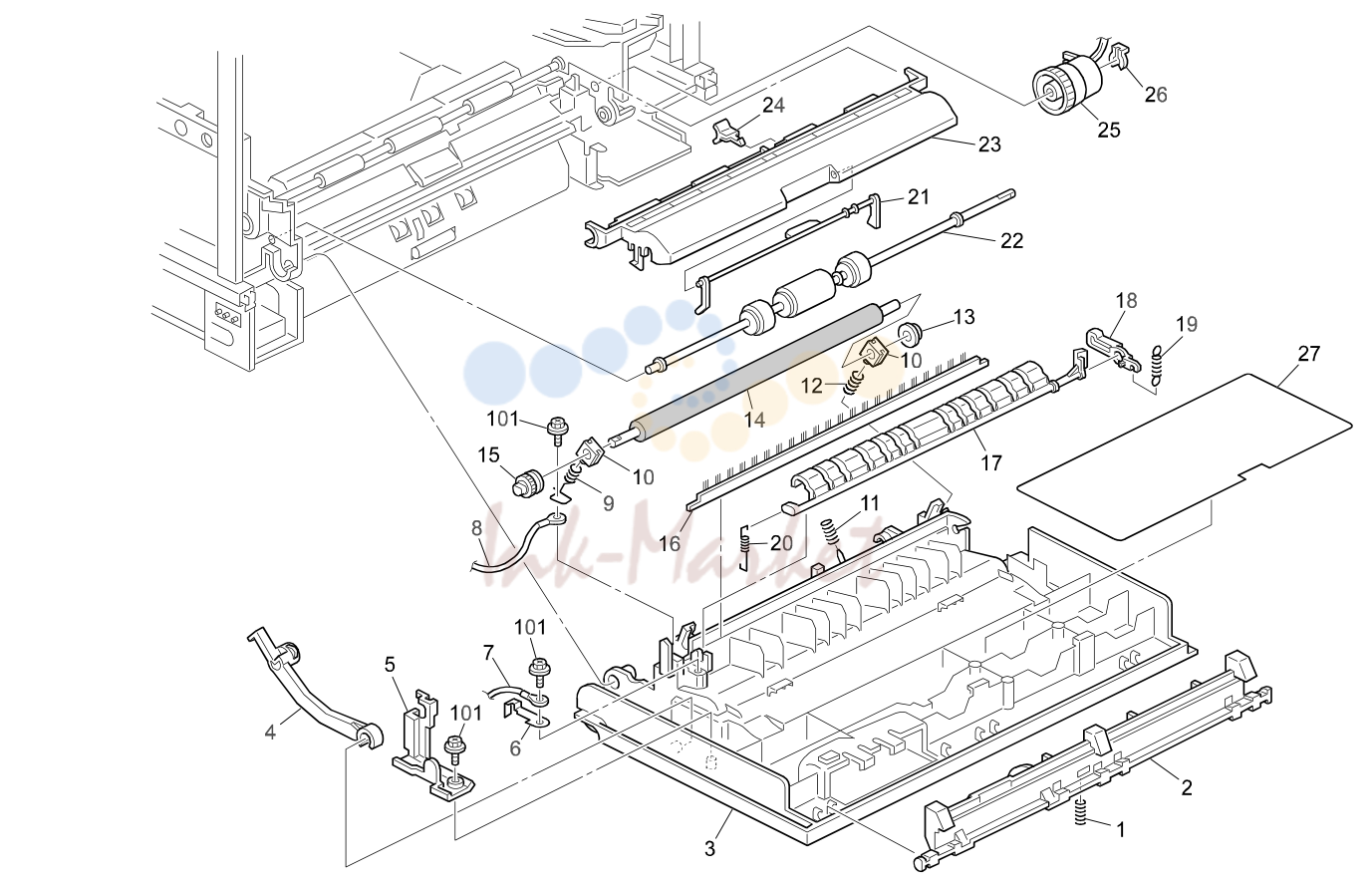

• 14. PAPER TRANSFER SECTION (A250)

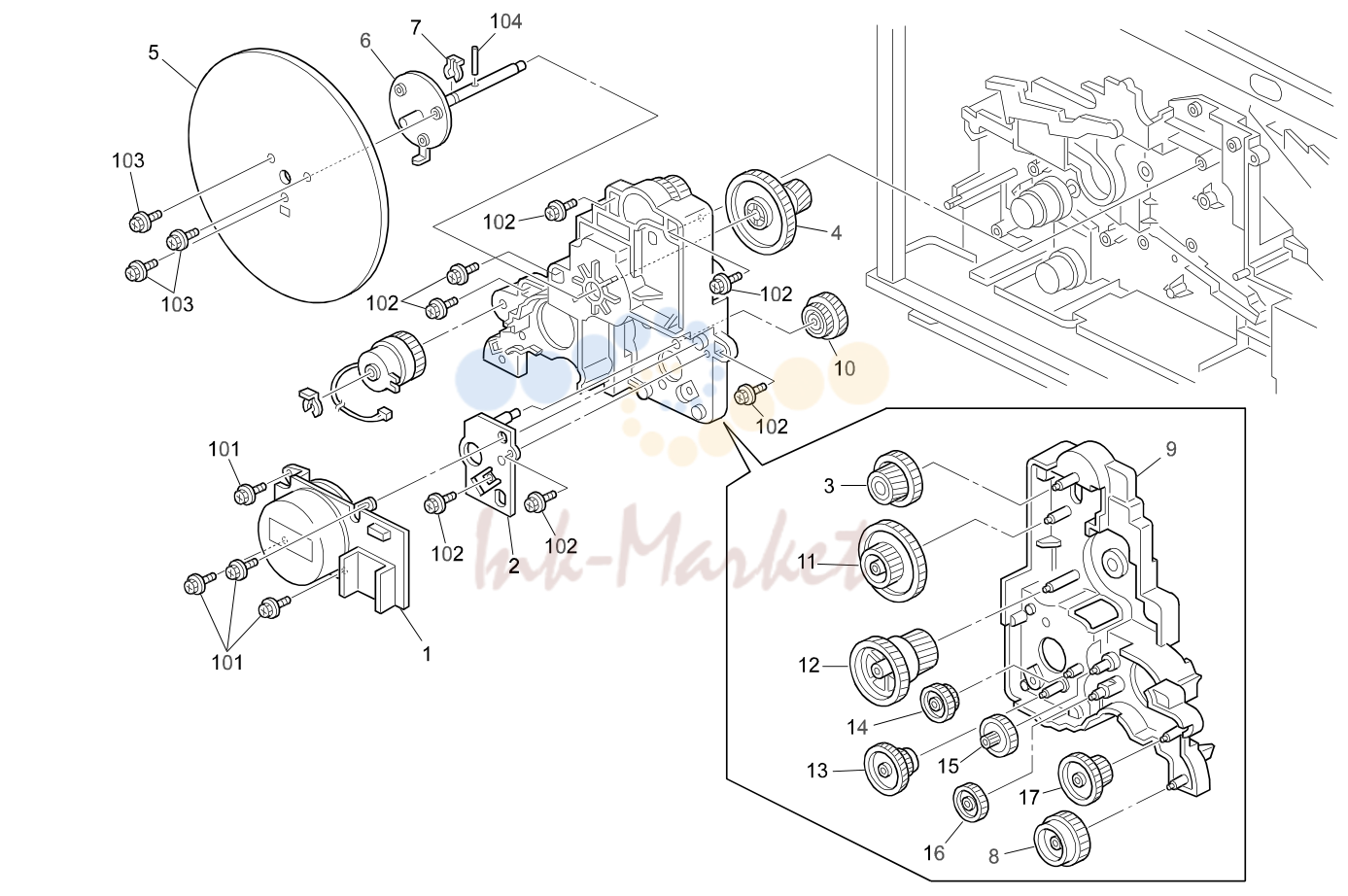

• 15. DRIVE SECTION (A250)
• 16. ELECTRICAL SECTION 1 (A250)

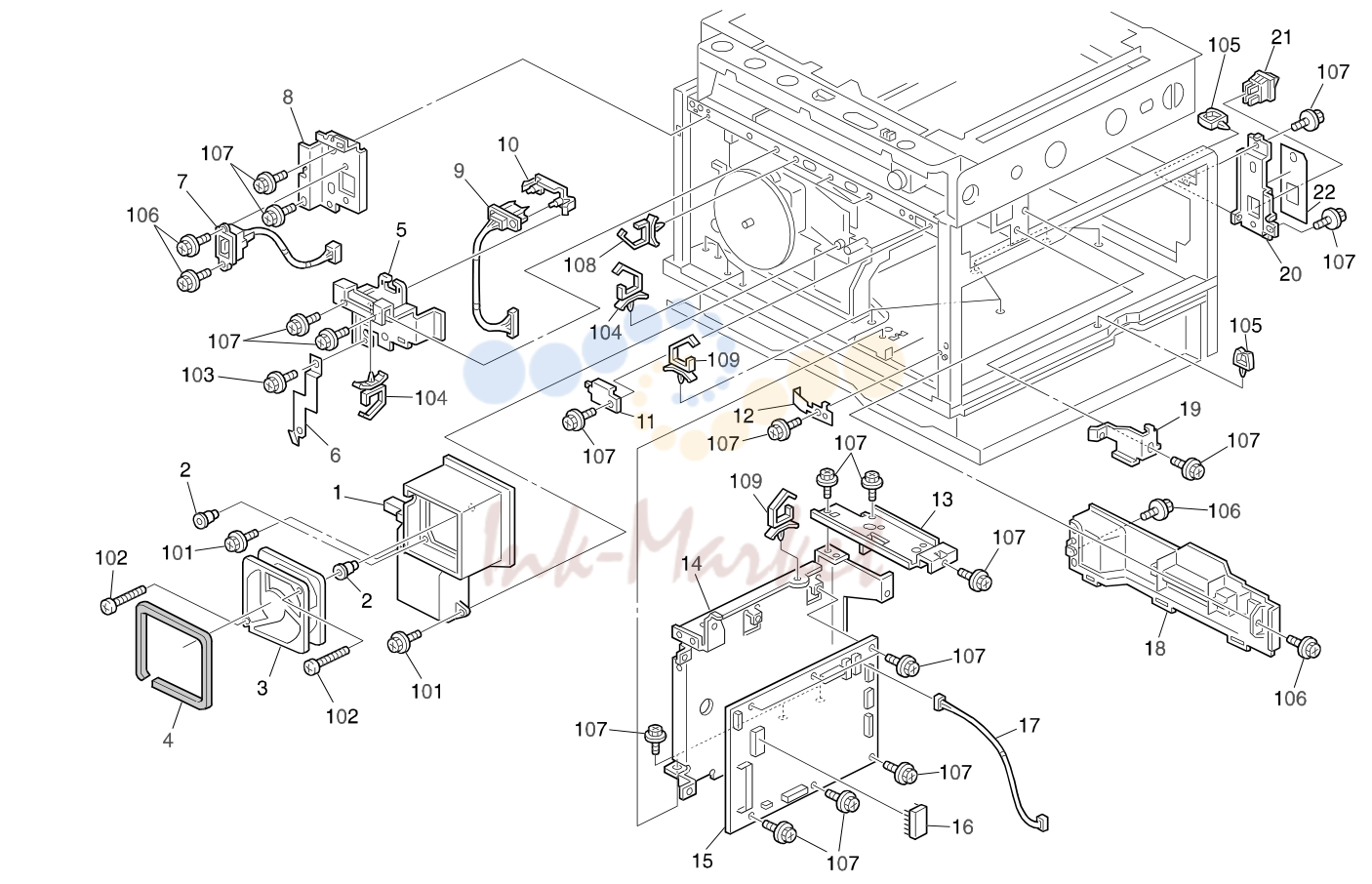

• 17. ELECTRICAL SECTION 2 (A250)
• 18. FRAME SECTION (A250)
• 19. I/O BOARD (A250)
• 20. BICU BOARD (A250)
• 21. DECAL AND DOCUMENT (A250)
• 22. SPECIAL TOOLS (A250)

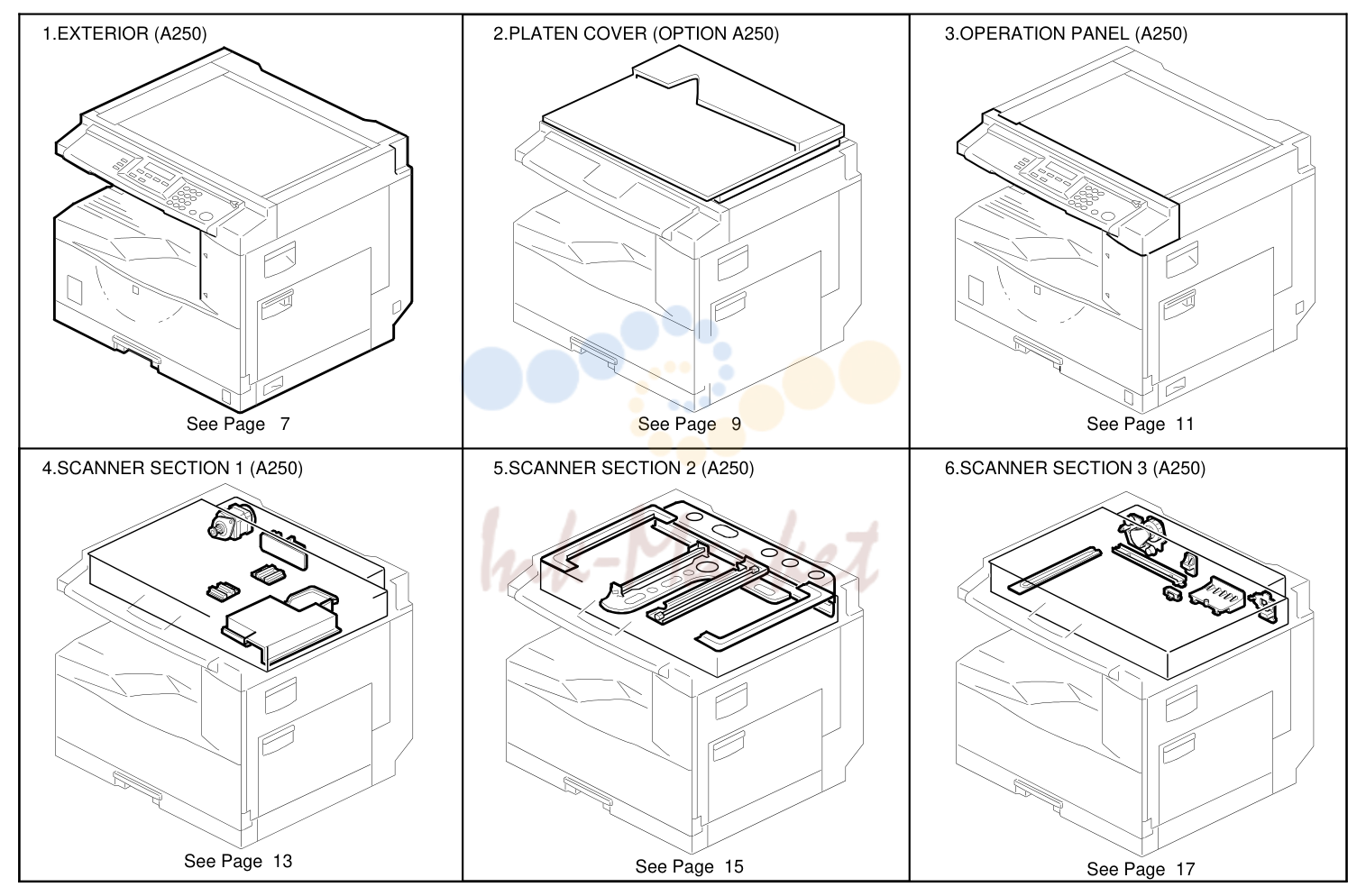

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	A2501239 запросить цену →		Front Cover (RIC NA/TWN/ASIA/CHN)
21	A2501254 запросить цену →		Rear Scanner Cover (NA/TWN/ASIA/CHN)
21	A2501304 запросить цену →		Rear Scanner Cover (EU)
1	A2501317 запросить цену →		Front Cover (RIC EU)
1	A2501226 запросить цену →		Front Cover (NRG)
22	A2501313 запросить цену →		Rear Cover (NA/TWN/ASIA/CHN)
1	A2501288 запросить цену →		Front Cover (SVN/LAN NA)
22	A2501312 запросить цену →		Rear Cover (EU)
1	A2501224 запросить цену →		Front Cover (INF)
23	A2501378 запросить цену →		Cap - Application
24	A2501376 запросить цену →		Cap - IC Card
1	A2501338 запросить цену →		Front Cover (LAN EU)
25	A2501266 запросить цену →		Right Rear Cover (NA/TWN/ASIA/CHN)
2	A1341383 запросить цену →		Emblem (RIC)
25	A2501316 запросить цену →		Right Rear Cover (EU)
2	A2177905 запросить цену →		Support Cover (INF)
3	A2501274 запросить цену →		Exit Cover (NA/TWN/ASIA/CHN)
26	A2501380 запросить цену →		Cap - NCU
27	A2501392 запросить цену →		Cap - RDS
3	A2501324 запросить цену →		Exit Cover (EU)
28	A1931345 запросить цену →		Rivet - M20
4	A2501356 запросить цену →		Quick Guide Holder
29	A2501360 запросить цену →		Cap - Paper Bank
5	A2501258 запросить цену →		Lower Operation Panel Cover
5	A2501308 запросить цену →		Lower Operation Panel Cover (EU)
30	A2501306 запросить цену →		Right Scanner Cover (EU)
31	A2501389 запросить цену →		Decal - Main Switch (NA)
6	A2501401 запросить цену →		Operation Panel Assembly - LT (NA)
6	A2501402 запросить цену →		Operation Panel Assembly - A4
31	A2501387 запросить цену →		Decal - Main Switch EXP
6	A2501403 запросить цену →		Operation Panel Assembly - A4 (ASIA)
31	A2501385 запросить цену →		Decal - Main Switch EXP (CHN)
7	A2501375 запросить цену →		Rivet - M14
32	AA151977 запросить цену →		Side Seal
33	AA001389 запросить цену →		Large Decal - Energy Star
8	A2501386 запросить цену →		Cap Sorter
9	A2501364 запросить цену →		Lens - LED
34	A2501374 запросить цену →		Rivet - M14
35	A2506001 запросить цену →		Model Name Plate - SVN
10	A2501272 запросить цену →		Front Right Upper Cover
35	A2506003 запросить цену →		Model Name Plate - REX
10	A2501322 запросить цену →		Front Right Upper Cover (EU)
35	A2506004 запросить цену →		Model Name Plate - NSA
11	A2501370 запросить цену →		Bracket - LED
35	A2506005 запросить цену →		Model Name Plate - LAN
12	A2505215 запросить цену →		Harness - Bin Display
13	A2501310 запросить цену →		Left Cover
14	A2501390 запросить цену →		Cap - Total Counter
15	A1931348 запросить цену →		Cap - G4
16	A2501252 запросить цену →		Left Scanner Cover (NA/TWN/ASIA/CHN)
16	A2501302 запросить цену →		Left Scanner Cover (EU)
17	A1931759 запросить цену →		Stepped Screw
101	04513008H запросить цену →		Tapping Screw - 3x8
18	A2501670 запросить цену →		Left Scale
102	04503010Z запросить цену →		Tapping Screw With Washer - M 3x10
103	03530050F запросить цену →		Tapping Screw - M3x5
19	A2501752 ✓ в наличии		Exposure Glass
104	04503008B запросить цену →		Tapping Screw - M3x8
20	A2501701 запросить цену →		Rear Scale

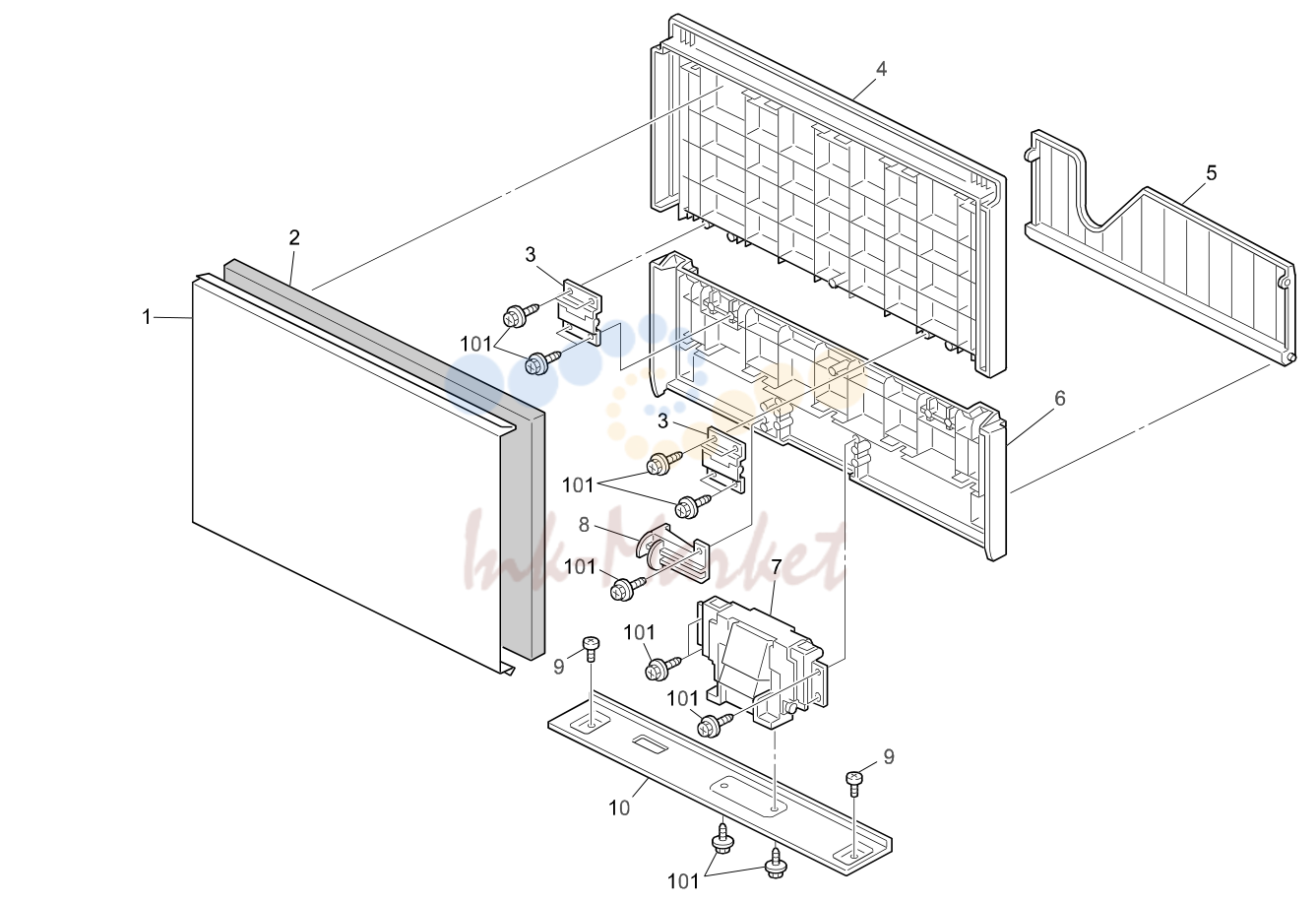

2. PLATEN COVER (OPTION A250)

№	Артикул	Альт. артикул	Описание
1	54482804 запросить цену →		Platen Cover Sheet
101	04504012B запросить цену →		Tapping Scrwe - M4x12
2	AA162067 запросить цену →		Platen Cover Pad
3	A0531957 запросить цену →		Flex Hinge - Platen Cover
4	A1931386 запросить цену →		Front Platen Cover
5	A1931396 запросить цену →		Original Holder
6	A1931391 запросить цену →		Rear Platen Cover
7	A1931246 запросить цену →		Platen Cover Hinge Ass’y
8	A2501384 запросить цену →		Feeler Platen Cover
9	A5486121 запросить цену →		Screw - M4
10	A2501383 запросить цену →		Bracket - Platen Cover

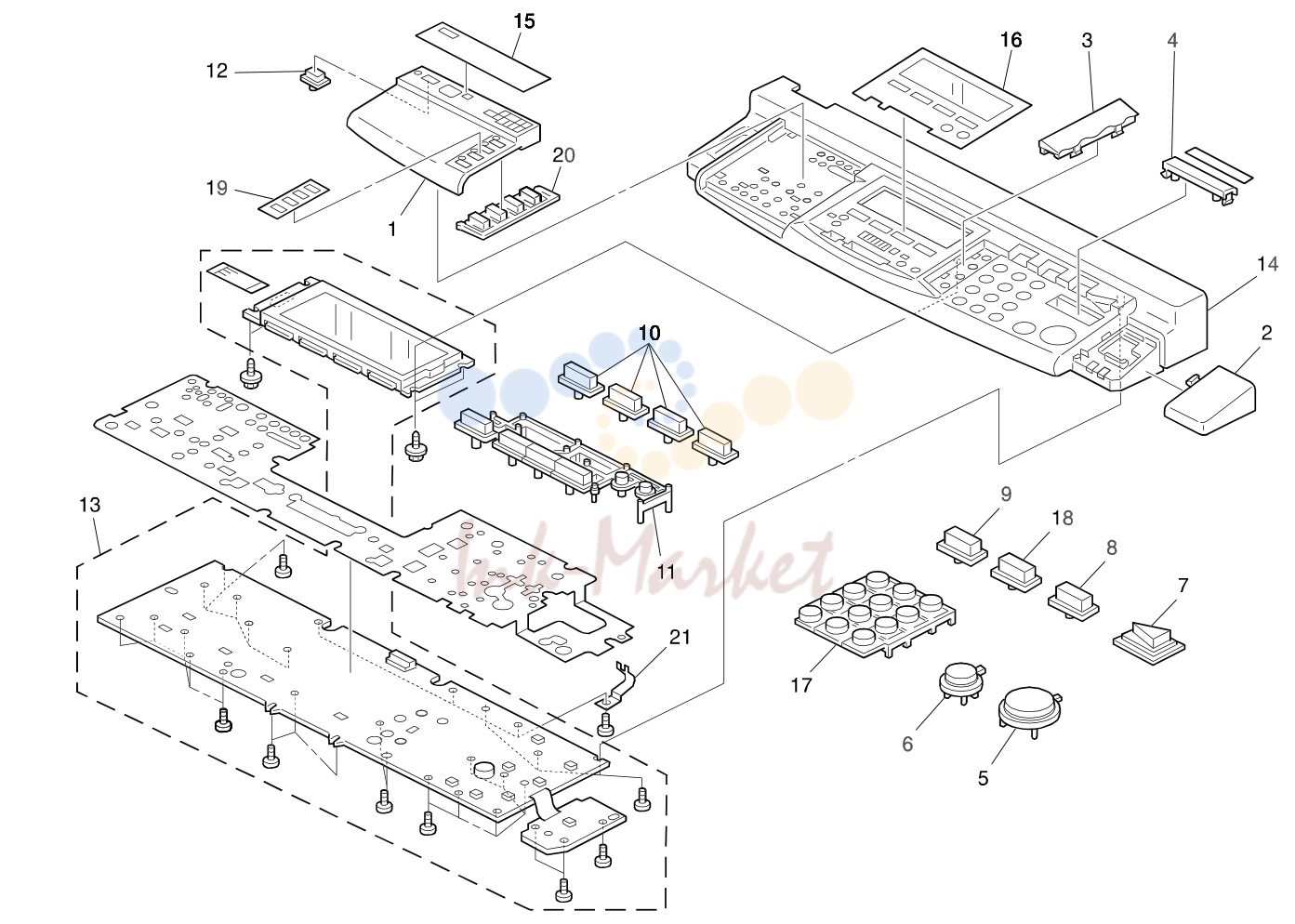

3. OPERATION PANEL (A250)

№	Артикул	Альт. артикул	Описание
1	A2501452 запросить цену →		Panel Left Faxkye - NA (NA/ASIA)
1	A2501482 запросить цену →		Panel Left Faxkey - EU (EU/TWN/CHN)
2	A2501453 запросить цену →		Panel Right Power Source
3	A2501454 запросить цену →		Panel Middle Faxkey
4	A2501455 запросить цену →		Panel Application
5	A2501459 запросить цену →		Keytop Start
6	A2501460 запросить цену →		Keytop Clear
7	A2501462 запросить цену →		Keytop Interrupt
8	A2501463 запросить цену →		Keytop Preheat
9	A2501465 запросить цену →		Keytop Program
10	A2501466 запросить цену →		Keytop LCD Lower
11	A2501467 запросить цену →		Keytop Cursor Left And Right
12	A2501469 запросить цену →		Keytop User Tools
13	A2501470 запросить цену →		PCB Operationpanel
14	A2501471 запросить цену →		Case Operation - NA (NA/ASIA)
14	A2501481 запросить цену →		Case Operation - EU (EU/TWN/CHN)
15	A2501472 запросить цену →		Sheet Abnormal Indication Basic - NA
15	A2501483 запросить цену →		Sheet Abnormal Indication Basic - EU
16	A2501473 запросить цену →		Sheet Operation Panel - NA (NA/ASIA)
16	A2501484 запросить цену →		Sheet Operation Panel - EU
17	A2501474 запросить цену →		Keytop 10key - NA
17	A2501461 запросить цену →		Keytop 10key - EU (EU/TWN/CHN)
17	A2501478 запросить цену →		Keytop 10key - ASIA
18	A2501475 запросить цену →		Keytop Clear Modes
19	A2501476 запросить цену →		Sheet Cover Zoom - NA (NA/ASIA)
19	A2501485 запросить цену →		Sheet Cover Zoom - EU (EU/TWN/CHN)
20	A2501477 запросить цену →		Keytop Zoom-NA
21	A2501480 запросить цену →		Ground Plate Operation - Unit

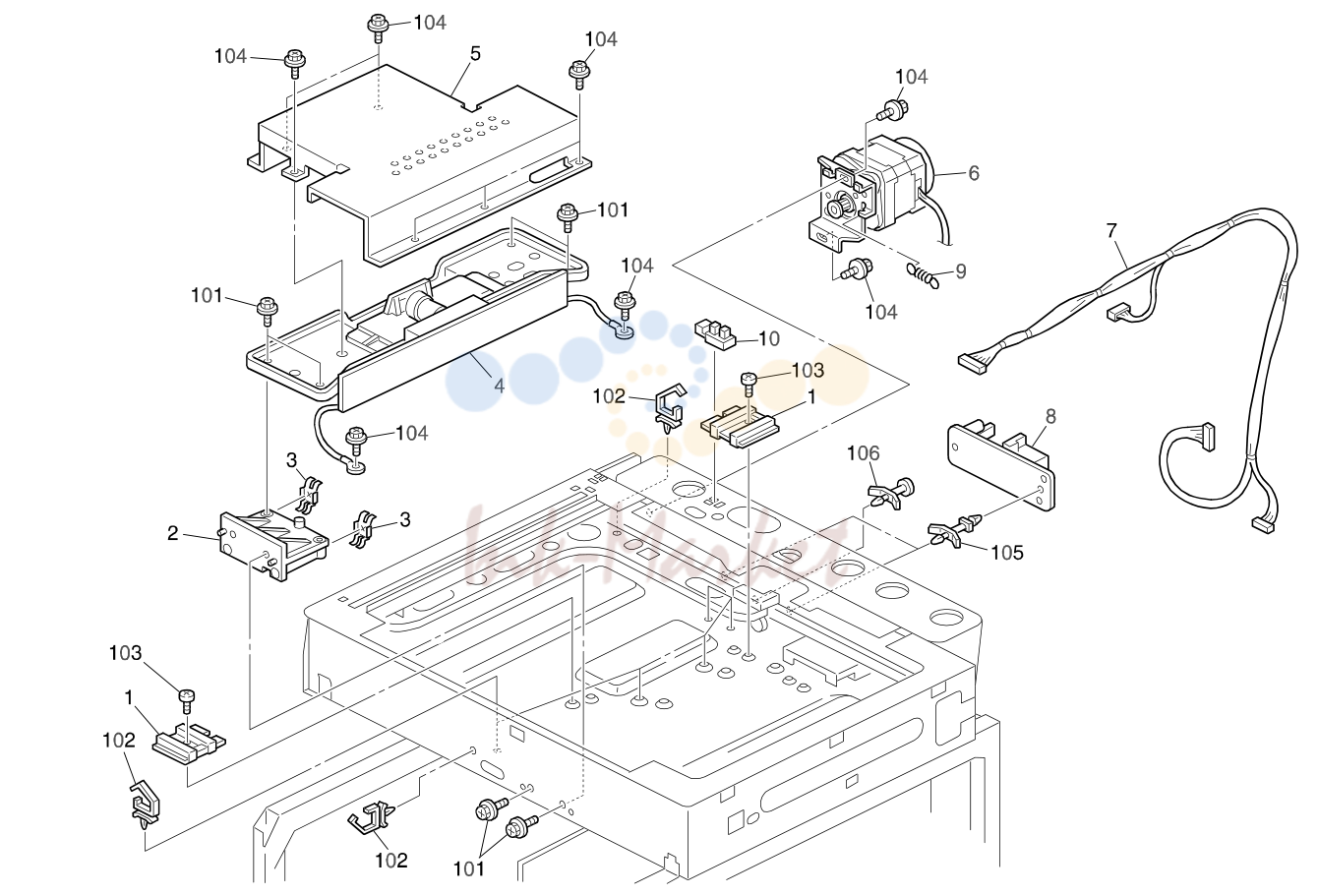

4. SCANNER SECTION 1 (A250)

№	Артикул	Альт. артикул	Описание
101	04503010B запросить цену →		Tapping Screw - M3x10
1	A2501761 запросить цену →		Original Sensor - H=2-66
2	A2501757 запросить цену →		Block - Frony Stay
102	11050460 запросить цену →		Clamp
103	03530040B запросить цену →		Screw - M3X4
3	A1931790 запросить цену →		Grounding Plate - Lens Block
104	04513006B запросить цену →		Tapping Screw - M3x6
4	A2501723 запросить цену →		Holder Lens - Ass’y
105	11050195 запросить цену →		PCB Stud
5	A2501675 запросить цену →		Inner Cover - Ass’y
6	A2501704 запросить цену →		Scanner Drive Motor - DC5V 8W
106	11050415 запросить цену →		Spacer - 12.7mm
7	A2505234 запросить цену →		Harness - Scanner Unit
8	A2505735 запросить цену →		Xenon Lamp Stabilizer
9	A2501779 запросить цену →		Tension Spring
10	AW020086 запросить цену →		Photointerruptor

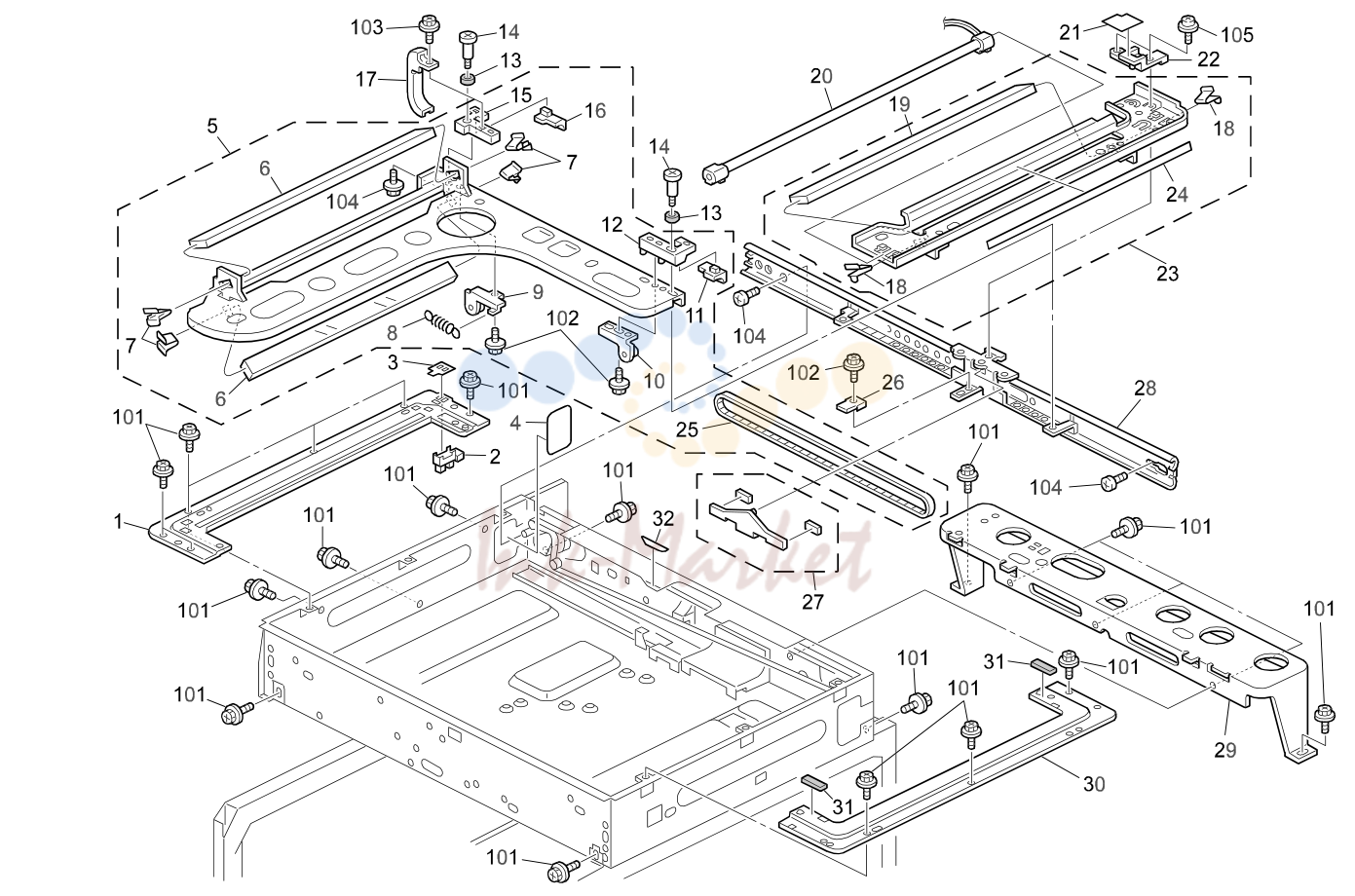

5. SCANNER SECTION 2 (A250)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2501722 запросить цену →		Bracket - Sheet Through
2	AW020075 запросить цену →		Photointerruptor
102	04513008B запросить цену →		Tapping Screw - M3x8
3	A1931793 запросить цену →		Scanner Home Sensor Stopper
103	04503006B запросить цену →		Tapping Screw - M3x6
4	A2501760 запросить цену →		Insulating Sheet
104	04523008B запросить цену →		Tapping Screw - M3x8
105	09523006B запросить цену →		Screw - M3X6
5	A2501713 запросить цену →		2nd Mirror Carriage
6	A2501794 запросить цену →		3rd Mirror
7	G4042810 запросить цену →		Spring Plate - Mirror - Second
8	A2501818 запросить цену →		Tension Spring
9	A2501716 запросить цену →		Left Pulley Ass’y
10	A2501715 запросить цену →		Right Pulley Bracket
11	A2501793 запросить цену →		Right Shoe - ACR
12	A2501790 запросить цену →		Right Scanner Block
13	A2501800 запросить цену →		Ring - Stepped Screw
14	A2501788 запросить цену →		Stepped Screw - ACR
15	A2501789 запросить цену →		Left Scanner Block
16	A2501792 запросить цену →		Left Shoe - ACR
17	A2501801 запросить цену →		Guide - Flexible Board
18	A1931767 запросить цену →		1st Mirror Holder
19	A2501784 запросить цену →		1st Mirror
20	A2501808 запросить цену →		Xenon Lamp
21	A2501817 запросить цену →		Connector Cover - Flexible Board
22	A2501783 запросить цену →		Clamp - 1st Scanner Clamp
23	A2501711 запросить цену →		1st Mirror Carriage
24	A1001714 запросить цену →		Reflector
25	A2501795 запросить цену →		Flat Belt
26	A2501802 запросить цену →		Holder - Clamp
27	A2501720 запросить цену →		Spacer - ACR
28	A2501706 запросить цену →		Scanner Rail
29	A2501088 запросить цену →		Bracket - Hinge
30	A2501763 запросить цену →		Supporting Plate
31	54421924 запросить цену →		Exposure Glass Cushion
32	A2501826 запросить цену →		Middle Sheet - Exposure Glass

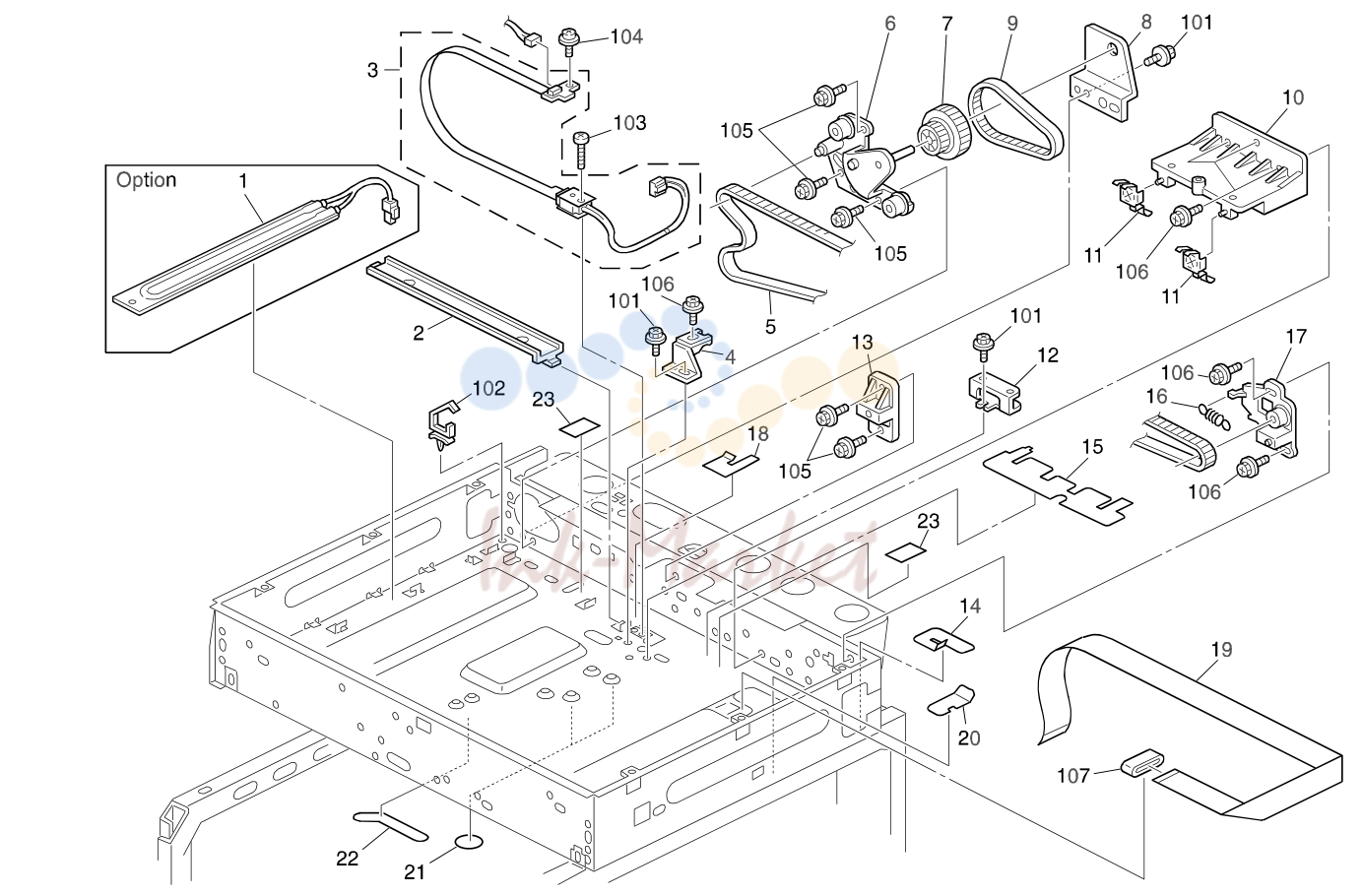

6. SCANNER SECTION 3 (A250)

№	Артикул	Альт. артикул	Описание
1	A2501821 запросить цену →		Heater - 9W (120V)
101	04513006B запросить цену →		Tapping Screw - M3x6
102	11050460 запросить цену →		Clamp
1	A2501822 запросить цену →		Heater - 9W (230V)
2	A1931781 запросить цену →		Lower Harness Guide
103	04533014B запросить цену →		Taping Screw - M3x14
104	04503006B запросить цену →		Tapping Screw - M3x6
3	A2501677 запросить цену →		Flexible Board
105	04533008B запросить цену →		Bind Tapping Screw - M3x8
4	A2501755 запросить цену →		Bracket - Belt Clamp
106	04513008B запросить цену →		Tapping Screw - M3x8
5	A2501777 запросить цену →		Timing Belt - 1116MM
107	16071147 запросить цену →		Ferrite Core - HF70SH27x1.3x10
6	A2501709 запросить цену →		Holder - Left Slide Rail
7	A2501776 запросить цену →		Timing Pulley - 79T/48T
8	A2501781 запросить цену →		Supporting Plate
9	A2501778 запросить цену →		Timing Belt - 165MM
10	A2501758 запросить цену →		Lens Unit Rear Holder
11	A1931790 запросить цену →		Grounding Plate - Lens Block
12	A2501756 запросить цену →		Positioning Bracket
13	A2501771 запросить цену →		Holder - Middle Slide Rail
14	A2501816 запросить цену →		Sub Guide Plate - Right
15	A2501814 запросить цену →		Sub Guide Plate
16	A2501779 запросить цену →		Tension Spring
17	A2501707 запросить цену →		Holder - Right Slide Rail
18	A2501815 запросить цену →		Sub Guide Plate - Left
19	A2505232 запросить цену →		FFC/SBU Harness
20	A2501823 запросить цену →		Sub Guide Plate - Rear
21	A2501827 запросить цену →		Shielding Plate - Short
22	A2501828 запросить цену →		Shielding Plate - Long
23	A2501825 запросить цену →		FFC Sheet

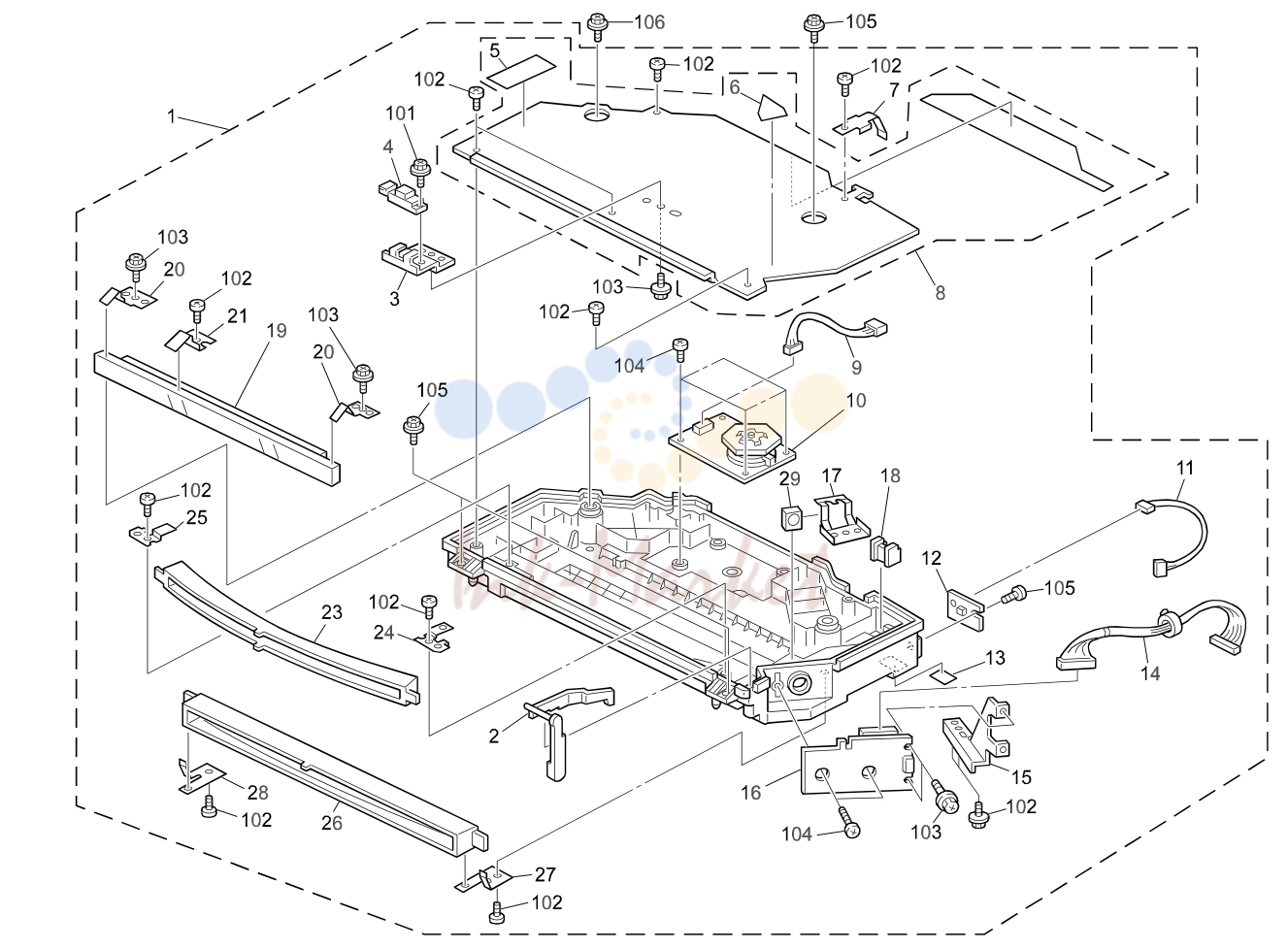

7. LD UNIT (A250)

№	Артикул	Альт. артикул	Описание
1	A2501851 запросить цену →		Laser Unit - Assembly
101	04533008B запросить цену →		Bind Tapping Screw - M3x8
2	G0291906 запросить цену →		Laser Diode Unit Shutter
102	04523008B запросить цену →		Tapping Screw - M3x8
103	04513006B запросить цену →		Tapping Screw - M3x6
3	A2501908 запросить цену →		Bracket - Sensor
4	AW010088 запросить цену →		Sensor GP2A200LCS - Assembly
104	04523010B запросить цену →		Tapping Bind Screw - M3x10
105	04503012B запросить цену →		Tapping Screw -3x12
5	G0291982 запросить цену →		Decal - LD
6	G0291981 запросить цену →		Decal - LD
106	04503016B запросить цену →		Tapping Screw - M3x16
7	G0291910 запросить цену →		Grounding Plate
8	A2501911 запросить цену →		Cover - Optical Housing
9	G0205439 запросить цену →		Harness - Polygon Mirror Motor
10	G0291961 запросить цену →		Polygon Scanner
11	A2505222 запросить цену →		DC Harness Sync Detector
12	A2325310 запросить цену →		Laser Sync. Detector
13	AA150332 запросить цену →		Seal - 0.19x18x22
14	A2505221 запросить цену →		DC Harness - LDD
15	A2501918 запросить цену →		Bracket - LD Control Board
16	A2501861 запросить цену →		Laser Diode Unit - Assembly
17	G0291905 запросить цену →		Lens Holder
18	G0291975 запросить цену →		Cylindrical Lens
19	G0291963 запросить цену →		Mirror
20	G0291916 запросить цену →		Mirror Holder
21	G0291915 запросить цену →		Upper Holder - Mirror
22	G0291966 запросить цену →		Rubber Bushing
23	G0201968 запросить цену →		F Theta Mirror
24	G0201906 запросить цену →		Left Holder - F Theta Mirror
25	G0201907 запросить цену →		Right Holder - F Theta Mirror
26	G0201969 запросить цену →		BTL Lens
27	G0201904 запросить цену →		Left Holder - BTL Lens
28	G0201903 запросить цену →		Right Holder - BTL Lens
29	G0201966 запросить цену →		Cylindrical Lens

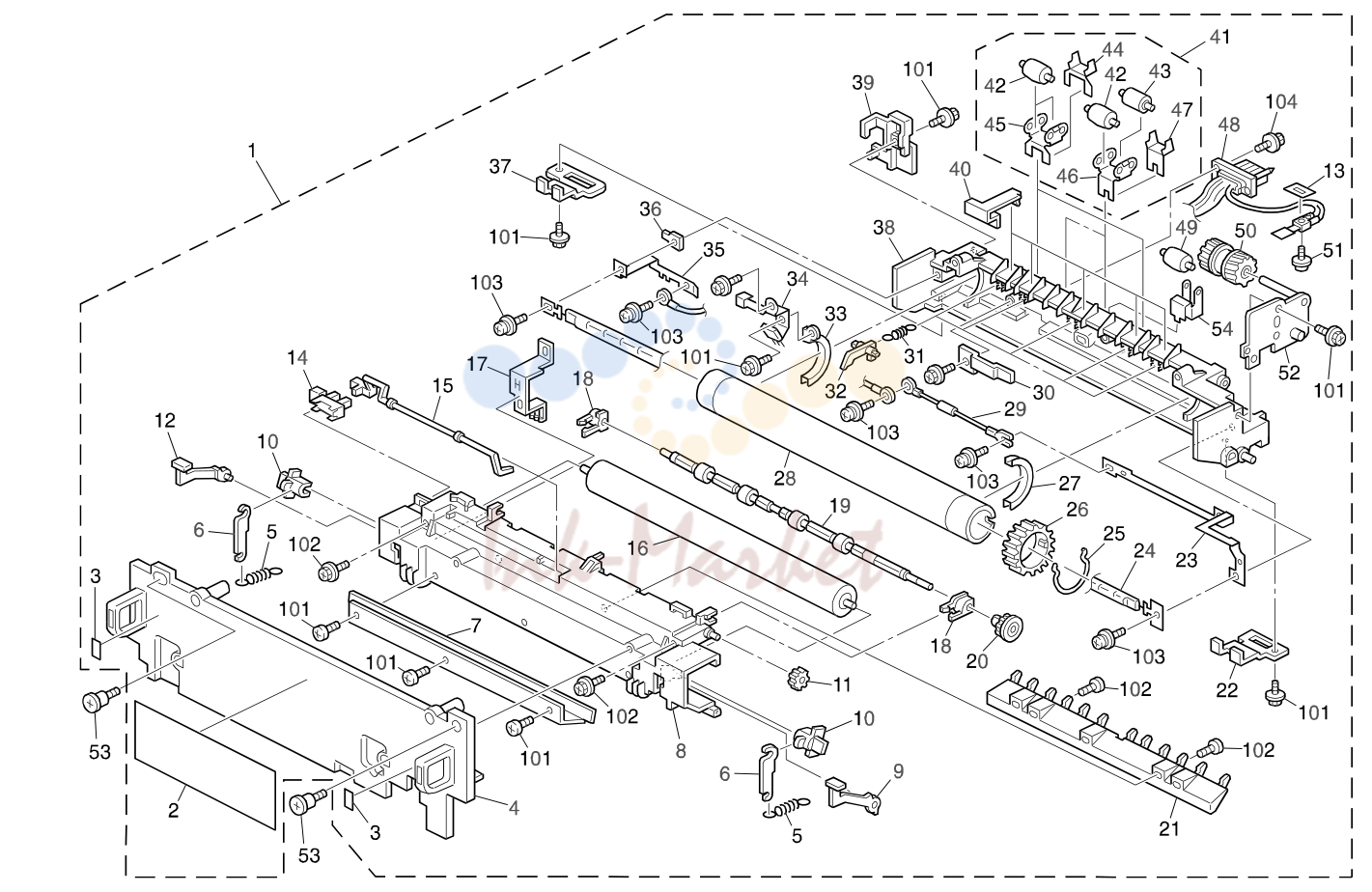

8. FUSING UNIT (A250)

№	Артикул	Альт. артикул	Описание
1	A2504017 запросить цену →		Fusing Unit - 120V
33	G0294173 запросить цену →		Hot Roller Bushing
34	G0294117 запросить цену →		Fusing Discharge Brush
1	A2504027 запросить цену →		Fusing Unit - 230V
2	A2504160 запросить цену →		Decal - High Temperature (5 Language)
35	G0294144 запросить цену →		Grounding Plate
36	G0294139 запросить цену →		Heater Holder
2	A2504165 запросить цену →		Decal - High Temperature (Chinese)
3	A2504157 запросить цену →		Decal - Release Roller
37	G0294148 запросить цену →		Left Support Plate
38	G0294101 запросить цену →		Fusing Frame
4	A2504270 запросить цену →		Fusing Cover
39	G0294201 запросить цену →		PCU Sensor Holder
5	G0294150 запросить цену →		Pressure Spring
6	G0294135 запросить цену →		Pressure Roller Lever
40	G0294151 запросить цену →		Stripper Pawl Stopper
41	A2504057 запросить цену →		Exit Roller - Assembly
7	G0294064 запросить цену →		Fusing Entrance Guide
8	G0294106 запросить цену →		Pressure Roller Case
42	G8004854 запросить цену →		Exit Roller
43	G0294181 запросить цену →		Exit Roller
9	A2504136 запросить цену →		Pressure Release Lever
10	G0294174 ✓ в наличии		Pressure Roller Bushing
44	G0294199 запросить цену →		Spring Plate - Sub
11	G0294132 запросить цену →		Idler Gear - Exit
45	A2504184 запросить цену →		Spring Plate - Outer
12	A2504137 запросить цену →		Pressure Release Lever - Front
46	A2504183 запросить цену →		Sprong Plate - Inner
13	G0294154 запросить цену →		Thermistor Shield
47	G0294198 запросить цену →		Spring Plate - Sub
14	AW020086 запросить цену →		Photointerruptor
48	A2504196 запросить цену →		Fusing Unit Connector - 120V
15	G0294186 запросить цену →		Exit Sensor Feeler
48	A2504197 запросить цену →		Fusing Unit Connector - 230V
16	G0294120 запросить цену →		Pressure Roller
49	G0294176 запросить цену →		Turn Roller - Exit Sub-unit
50	G0294131 запросить цену →		Idler Gear - Fusing
17	G0294116 запросить цену →		Ground Plate
18	G8004851 запросить цену →		Bushing
51	G0294159 запросить цену →		Screw - M3X13
19	A2504180 запросить цену →		Exit Roller
52	A2504145 запросить цену →		Idler Bracket
20	G0294185 запросить цену →		Exit Roller Gear
53	AA143301 запросить цену →		Stepped Screw - M3x4
54	G0294134 запросить цену →		Spring Plate
21	G0294187 запросить цену →		Exit Guide Plate
22	G0294149 запросить цену →		Right Support Plate
23	G0294141 запросить цену →		Grounding Plate
24	A2504191 запросить цену →		Fusing Lamp - 120V 800W
24	G0294192 запросить цену →		Fusing Lamp - 230V 700W
25	G0294140 запросить цену →		External Circlip
26	G0294171 запросить цену →		Hot Roller Gear
27	G0294172 запросить цену →		Hot Roller Bushing
28	A2504110 запросить цену →		Hot Roller
29	G0294161 запросить цену →		Thermofuse - 169°C
101	04503008B запросить цену →		Tapping Screw - M3x8
30	G0294138 запросить цену →		Fusing Harness Cover
102	04503010B запросить цену →		Tapping Screw - M3x10
103	09543008B запросить цену →		Philips Screw - M3x8
31	G0294143 запросить цену →		Pickoff Pawl Spring
104	04503012B запросить цену →		Tapping Screw -3x12
32	A2504175 запросить цену →		Stripper Pawls

9. PAPER FEED/REGISTRATION 1 (A250)

№	Артикул	Альт. артикул	Описание
101	11050487 запросить цену →		Harness Clamp
1	A2501916 запросить цену →		Spacer
102	04503012B запросить цену →		Tapping Screw -3x12
2	A2501166 запросить цену →		Shield - Main Frame
3	A2502650 запросить цену →		Turn Guide
103	04503008B запросить цену →		Tapping Screw - M3x8
4	G0291055 запросить цену →		Duct Sheet
5	A2502610 запросить цену →		Paper Feed Roller
6	A2502652 запросить цену →		Registration Guide - Upper Front
7	A2502653 запросить цену →		Registration Guide - Upper Middle
8	A2502654 запросить цену →		Registration Guide - Upper Rear
9	A2502651 запросить цену →		Film Paper Dust Remover
10	G0292560 запросить цену →		Bushing - 8mm
11	A2502656 запросить цену →		Registration Roller Knob
12	A2502655 запросить цену →		Registration Roller - Drive
13	50530447 запросить цену →		Bushing - 6mm
14	G0292553 запросить цену →		Registration Shaft
15	G0292552 запросить цену →		Registration Roller
16	A2502658 запросить цену →		Compression Spring
17	A2502604 запросить цену →		Magnetic Clutch - 40Z
18	AW020086 запросить цену →		Photointerruptor
19	H5213355 запросить цену →		C Ring - Paper Feed Roller
20	A2502916 запросить цену →		Photointerruptor - Assembly
21	G0292556 запросить цену →		Registration Feeler
22	G0292555 запросить цену →		Turn Roller
23	A2502910 запросить цену →		Friction Pad - Manual Feed
24	G0292757 запросить цену →		Spring - 2.75n
25	G0292657 запросить цену →		Compression Spring
26	A2502607 запросить цену →		Bushing - Paper Feed Roller
27	G0292564 запросить цену →		Turn Guide
28	A2502608 запросить цену →		Shaft - Paper Feed
29	A2502961 запросить цену →		Pad - 7x25x1.4

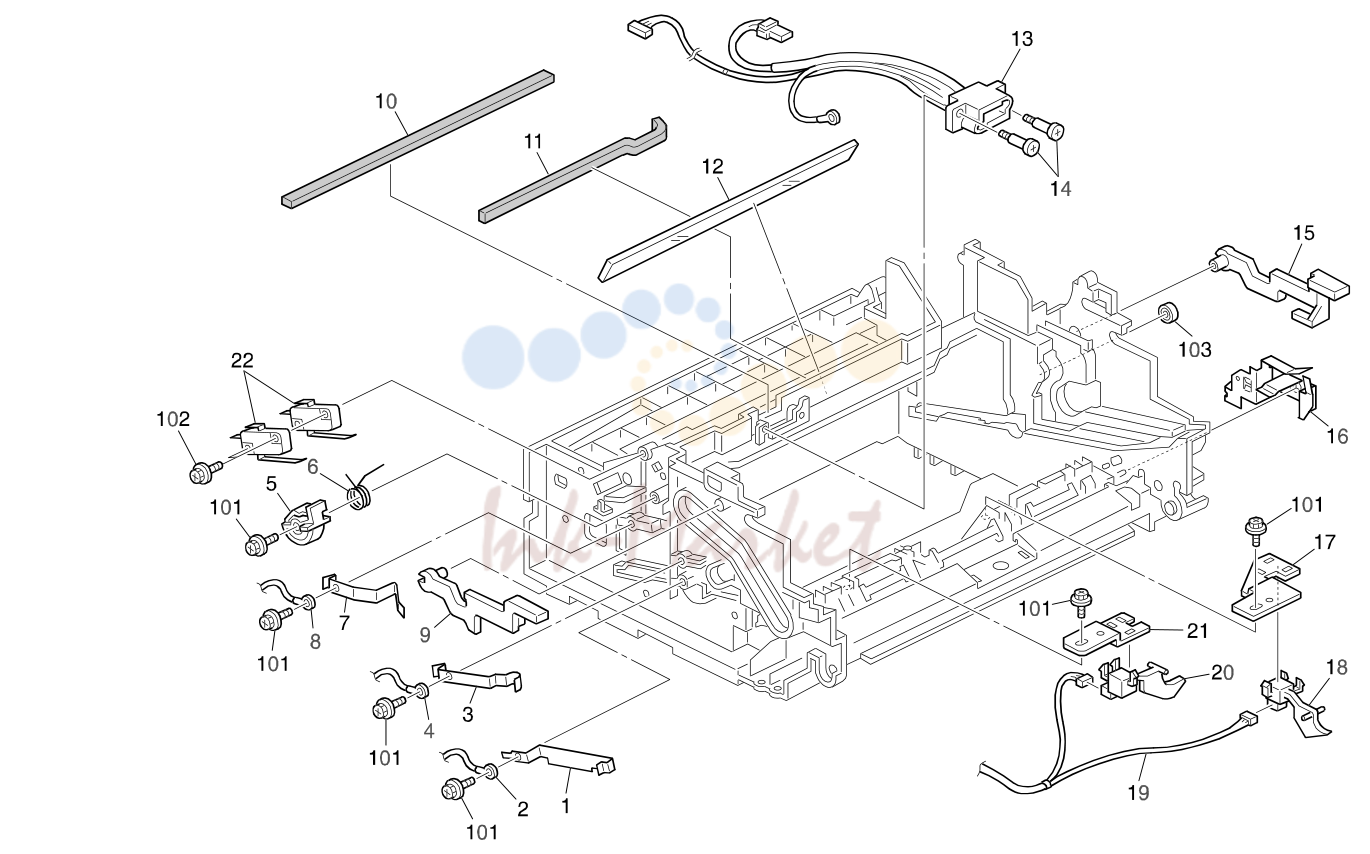

10. PAPER FEED/REGISTRATION 2 (A250)

№	Артикул	Альт. артикул	Описание
1	G0291083 запросить цену →		Grounding Plate
101	04503008B запросить цену →		Tapping Screw - M3x8
102	04503030B запросить цену →		Tapping Screw - M3x30
2	A2505239 запросить цену →		DC Harness - High Voltage B
3	G0291081 запросить цену →		Grounding Plate - Drum
103	07403505S запросить цену →		Bushing - 5x10x4
4	A2505248 запросить цену →		Harness - Grounding Wire
5	A2501046 запросить цену →		Cam - Safety Switch
6	A2501047 запросить цену →		Torsion Spring
7	G0291080 запросить цену →		Grounding Plate - Charge
8	A2505240 запросить цену →		Harness - High Voltage C
9	A2501191 запросить цену →		Left Fusing Lever
10	AA153420 запросить цену →		Shield - Upper Frame
11	A2501168 запросить цену →		Shield - Frame Duct
12	G0291972 запросить цену →		Shield Glass
13	A2505252 запросить цену →		DC Harness - Fusing Unit - 120V
13	A2505253 запросить цену →		DC Harness - Fusing Unit - 230V
14	G0294200 запросить цену →		Drawer Screw
15	A2501192 запросить цену →		Right Fusing Lever
16	G0291094 запросить цену →		Grounding Plate - Transport
17	A2502602 запросить цену →		Bracket - Paper Sensor
18	A2502601 запросить цену →		Paper Sensor - Assembly
19	A2505211 запросить цену →		DC Harness - Paper Feed
20	G8005385 запросить цену →		Paper Sensor
21	A2502609 запросить цену →		Bracket - Paper End Sensor
22	A2501051 запросить цену →		Microswitch

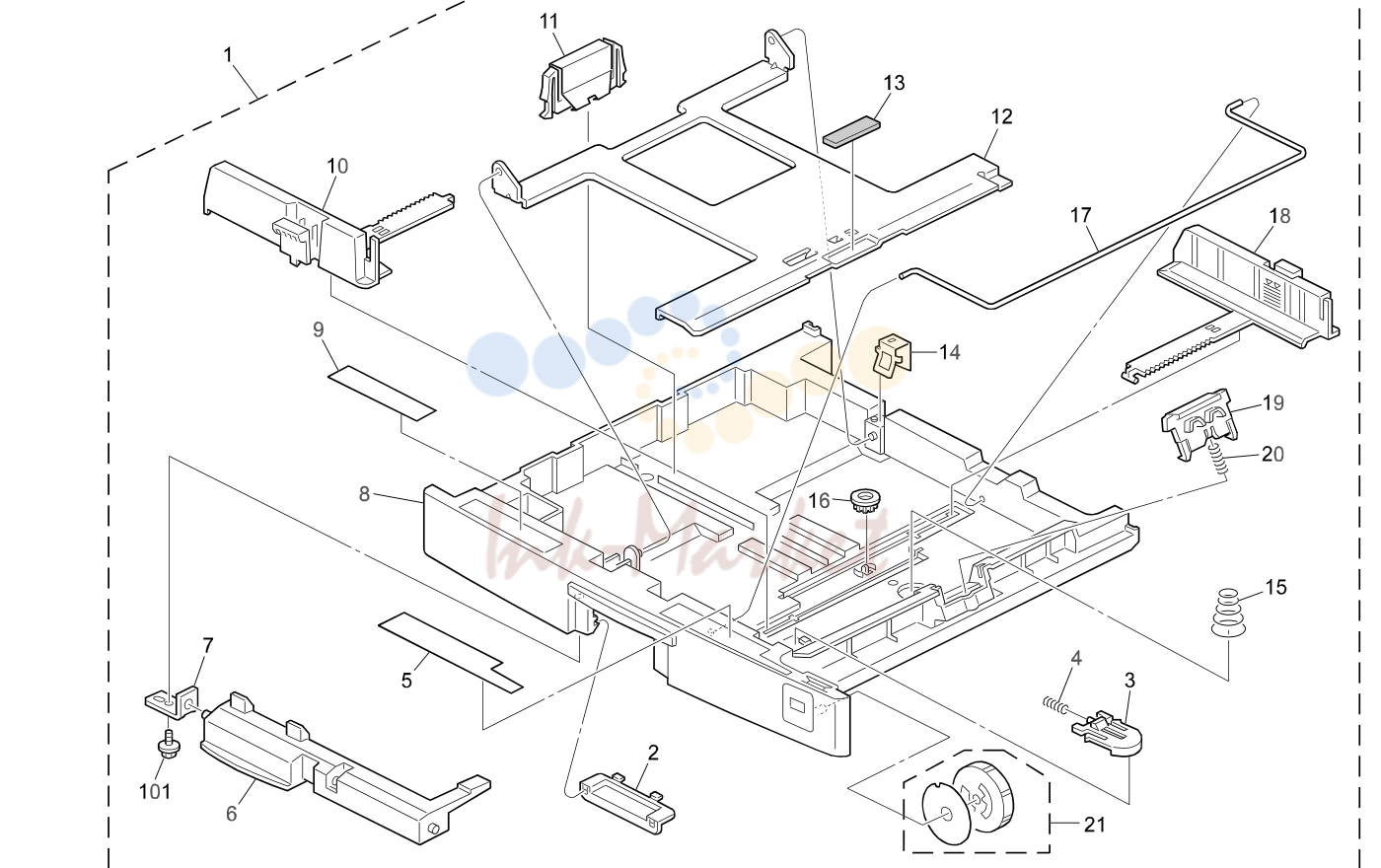

11. PAPER TRAY (A250)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	A2502508 запросить цену →		Paper Tray - LT
1	A2502509 запросить цену →		Paper Tray - A4
2	A2502819 запросить цену →		Paper Tray Cover
3	A2502808 запросить цену →		Stopper Base
4	G0202599 запросить цену →		Spring - Release Lever
5	A2502821 запросить цену →		Decal - Cassette Operation
6	A2502803 запросить цену →		Lever - Tray Bottom Plate
7	A2502804 запросить цену →		Bracket - Lever
8	A2502800 запросить цену →		Paper Tray
9	A2502820 запросить цену →		Decal - Cassette Operation DLT
10	A2502806 запросить цену →		Front Side Fence
11	A2502807 запросить цену →		End Fence - Assembly
12	A2502802 запросить цену →		Tray Bottom Plate
13	G0292608 запросить цену →		Base Pad
14	G0202658 запросить цену →		Grounding Plate - Bottom Plate
15	A2502809 запросить цену →		Compression Spring
16	G8003133 запросить цену →		Side Fence Gear
17	A2502815 запросить цену →		Shaft - Tray Lift
18	A2502805 запросить цену →		Rear Side Fence
19	A2502810 запросить цену →		Friction Pad
20	G8003147 запросить цену →		Pressure Spring - 2.8n
21	A2502826 запросить цену →		Paper Size Sensor Actuator - LT
21	A2502827 запросить цену →		Paper Size Sensor Actuator - A4

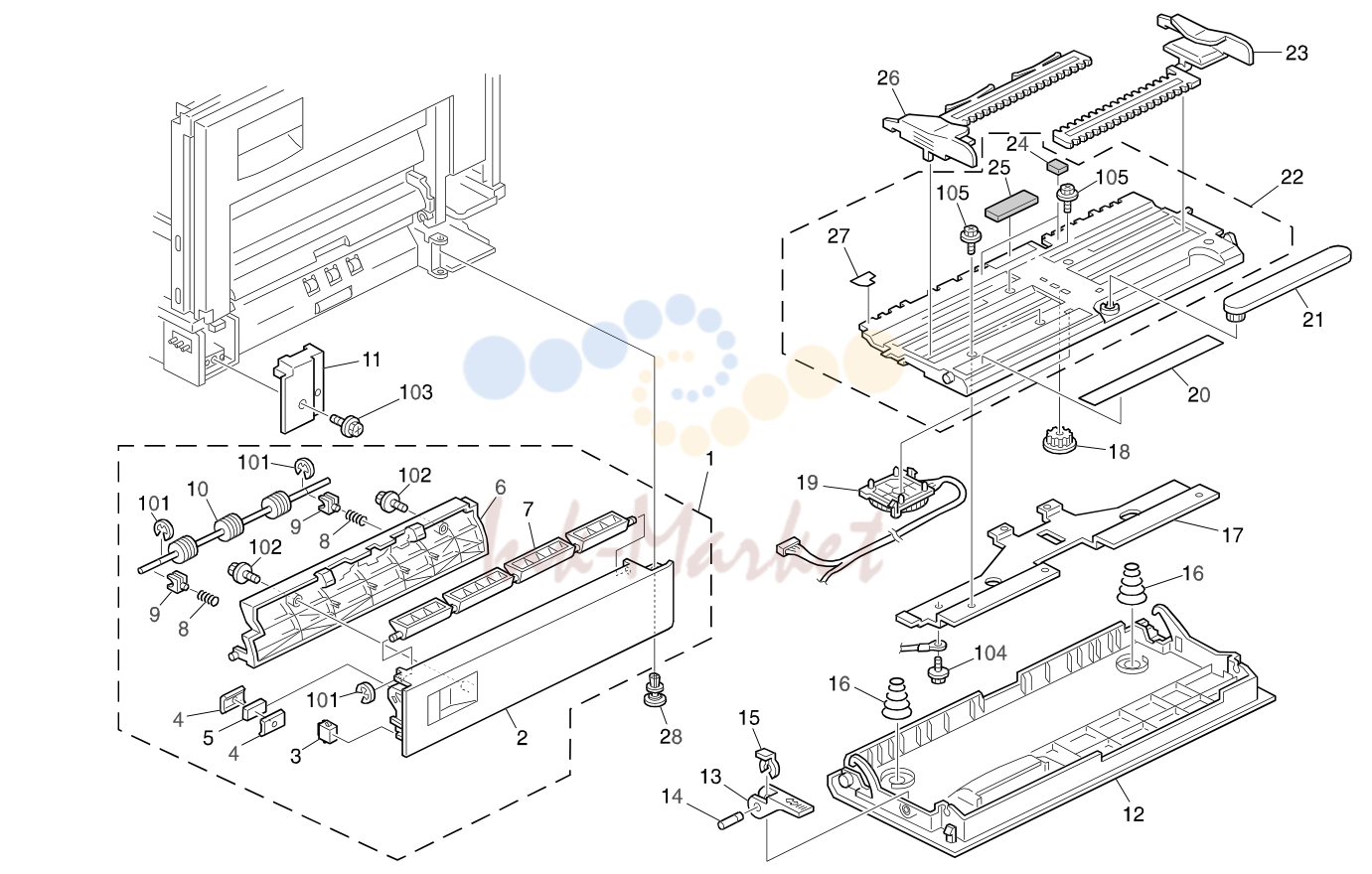

12. BY-PASS FEED SECTION (A250)

№	Артикул	Альт. артикул	Описание
1	A2502770 запросить цену →		Guide Plate - Vertical Transport
101	07200030E запросить цену →		Retaining Ring - M3
102	04503008B запросить цену →		Tapping Screw - M3x8
2	A2502774 запросить цену →		Cover - Vertical Transport
3	A0493371 запросить цену →		Magnet
103	04513008H запросить цену →		Tapping Screw - 3x8
104	04513006B запросить цену →		Tapping Screw - M3x6
4	G6971261 запросить цену →		Magnetic Catch Bracket
5	AG070012 запросить цену →		Magnet
105	04513006H запросить цену →		Tapping Screw - 3x6
6	A2502775 запросить цену →		Guide Plate - Vertical Transport
7	A2502776 запросить цену →		Guide Plate
8	A2502772 запросить цену →		Spring
9	A2502771 запросить цену →		Bushing
10	A2502773 запросить цену →		Driven Roller - Transport
11	A2502727 запросить цену →		Cover - Micro Switch
12	A2502950 запросить цену →		Manual Feed Table
13	G0202784 запросить цену →		Lever - By-pass Feed Table
14	A2502954 запросить цену →		Shaft - Lever
15	54472681 запросить цену →		Snap Ring
16	A2502957 запросить цену →		Spring
17	A2502953 запросить цену →		Stay - Tray Bottom Plate
18	G8003133 запросить цену →		Side Fence Gear
19	A2502955 запросить цену →		Rotary Switch
20	A2502956 запросить цену →		Decal - Manual Feed Operation
20	A2502959 запросить цену →		Decal - Manual Feed Instructions (CHN)
21	A1902702 запросить цену →		Paper Guide
22	A2502951 запросить цену →		Tray Bottom Plate
23	G0292703 запросить цену →		Right Side Fence
24	A2502960 запросить цену →		Base Pad
25	G0292608 запросить цену →		Base Pad
26	G0292704 запросить цену →		Left Side Fence
27	A2502958 запросить цену →		Bottom Plate Sheet
28	A2502779 запросить цену →		Pin - M6

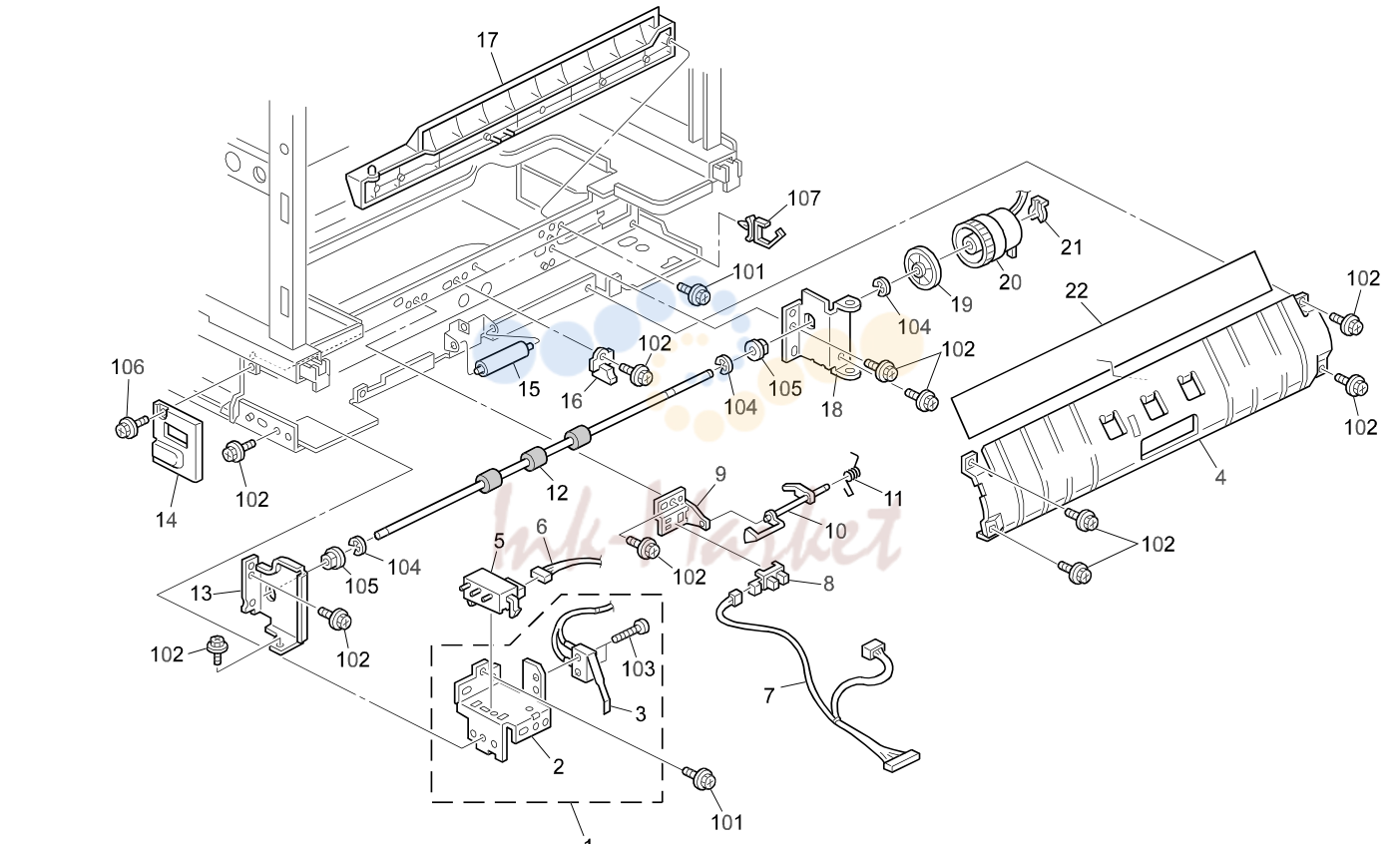

13. TRANSPORT SECTION (A250)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	A2502715 запросить цену →		Microswitch
2	A2502716 запросить цену →		Paper Size Sensor Bracket
102	04513006B запросить цену →		Tapping Screw - M3x6
103	02420080B запросить цену →		Philips Pan Head Screw - M2x8
3	G0202615 запросить цену →		Microswitch
4	A2502731 запросить цену →		Guide Plate - Vertical Transport
104	07200040B запросить цену →		Retaining Ring - M4
5	G8003035 запросить цену →		Push Sw - Paper Size
105	08053480 запросить цену →		Bushing - 6mm
106	04513008H запросить цену →		Tapping Screw - 3x8
6	A2505209 запросить цену →		DC Harness
107	11050460 запросить цену →		Clamp
7	A2505246 запросить цену →		DC Relay Harness
8	AW020086 запросить цену →		Photointerruptor
9	A2502711 запросить цену →		Sensor Bracket - Vertical Transport
10	A2502712 запросить цену →		Feeler - Vertical Transport
11	A2502713 запросить цену →		Spring
12	A2502736 запросить цену →		Transport Roller
13	A2502721 запросить цену →		Bracket - Vertical Transport
14	A2502726 запросить цену →		Cover - Paper Tray Frame
15	A2502735 запросить цену →		Guide Roller
16	A2502738 запросить цену →		Shoe - Transport Roller
17	A2502725 запросить цену →		Paper Feed Guide
18	A2502723 запросить цену →		Support Bracket
19	A2502737 запросить цену →		Positioning Plate
20	A2502903 запросить цену →		Magnetic Clutch - 36z
21	H5213355 запросить цену →		C Ring - Paper Feed Roller
22	A2502732 запросить цену →		Vertical Transport Sheet

14. PAPER TRANSFER SECTION (A250)

№	Артикул	Альт. артикул	Описание
1	A2501388 ✓ в наличии		Spring
101	04503008B запросить цену →		Tapping Screw - M3x8
2	A2501352 запросить цену →		Lever - Right Door
3	A2501264 запросить цену →		Right Door
4	G0291070 запросить цену →		Drum Shutter Arm
5	A2501368 запросить цену →		Plate - Right Door Harness
6	G0293864 запросить цену →		Discharge Brush Terminal
7	A2505248 запросить цену →		Harness - Grounding Wire
8	A2505241 запросить цену →		Harness - High Voltage
9	A2503860 запросить цену →		Spring
10	A2503855 запросить цену →		Bushing
11	G0292561 запросить цену →		Compression Spring
12	A2503854 запросить цену →		Spring
13	A2503852 запросить цену →		Transfer Positioning Roller
14	G0293850 запросить цену →		Transfer Roller - A3
15	A2503853 запросить цену →		Gear - 31Z
16	G0293863 запросить цену →		Discharge Brush
17	G0293857 запросить цену →		Transfer Roller Shutter - A3
18	G0293859 запросить цену →		Release Plate
19	G0293861 запросить цену →		Release Spring
20	G0293858 запросить цену →		Shutter Spring
21	A2502902 запросить цену →		Feeler - Manual Feed
22	A2502906 запросить цену →		Paper Feed Roller - Manual Feed
23	G0292557 запросить цену →		Registration Cover
24	G0292558 запросить цену →		Bushing
25	A2502903 запросить цену →		Magnetic Clutch - 36z
26	H5213355 запросить цену →		C Ring - Paper Feed Roller
27	A2501372 запросить цену →		Sheet - Operating Instructions

15. DRIVE SECTION (A250)

№	Артикул	Альт. артикул	Описание
101	04524010B запросить цену →		Tapping Bind Screw - M4x10
1	AX060178 запросить цену →		DC Motor - 20W
2	G0291103 запросить цену →		Support Plate - Drive Shaft
102	04503010B запросить цену →		Tapping Screw - M3x10
103	04513008B запросить цену →		Tapping Screw - M3x8
3	G0291109 запросить цену →		Gear - C5
104	06320160G запросить цену →		Parallel Pin - M2x16
4	A2501153 запросить цену →		Gear - C3
5	A2501171 запросить цену →		Fly Wheel - M170
6	A2501173 запросить цену →		Shaft - Fly Wheel
7	H5213355 запросить цену →		C Ring - Paper Feed Roller
8	A2501158 запросить цену →		Gear - 36Z
9	A2501154 запросить цену →		Housing - Main Drive
10	G0291105 запросить цену →		Gear - C1
11	G0291108 запросить цену →		Gear - C4
12	G0291117 запросить цену →		Gear - C2
13	G0291110 запросить цену →		Gear - C6
14	G0291111 запросить цену →		Gear - C7
15	G0291113 запросить цену →		Gear - C9
16	G0291112 запросить цену →		Gear - C8
17	G0291114 запросить цену →		Gear - C10

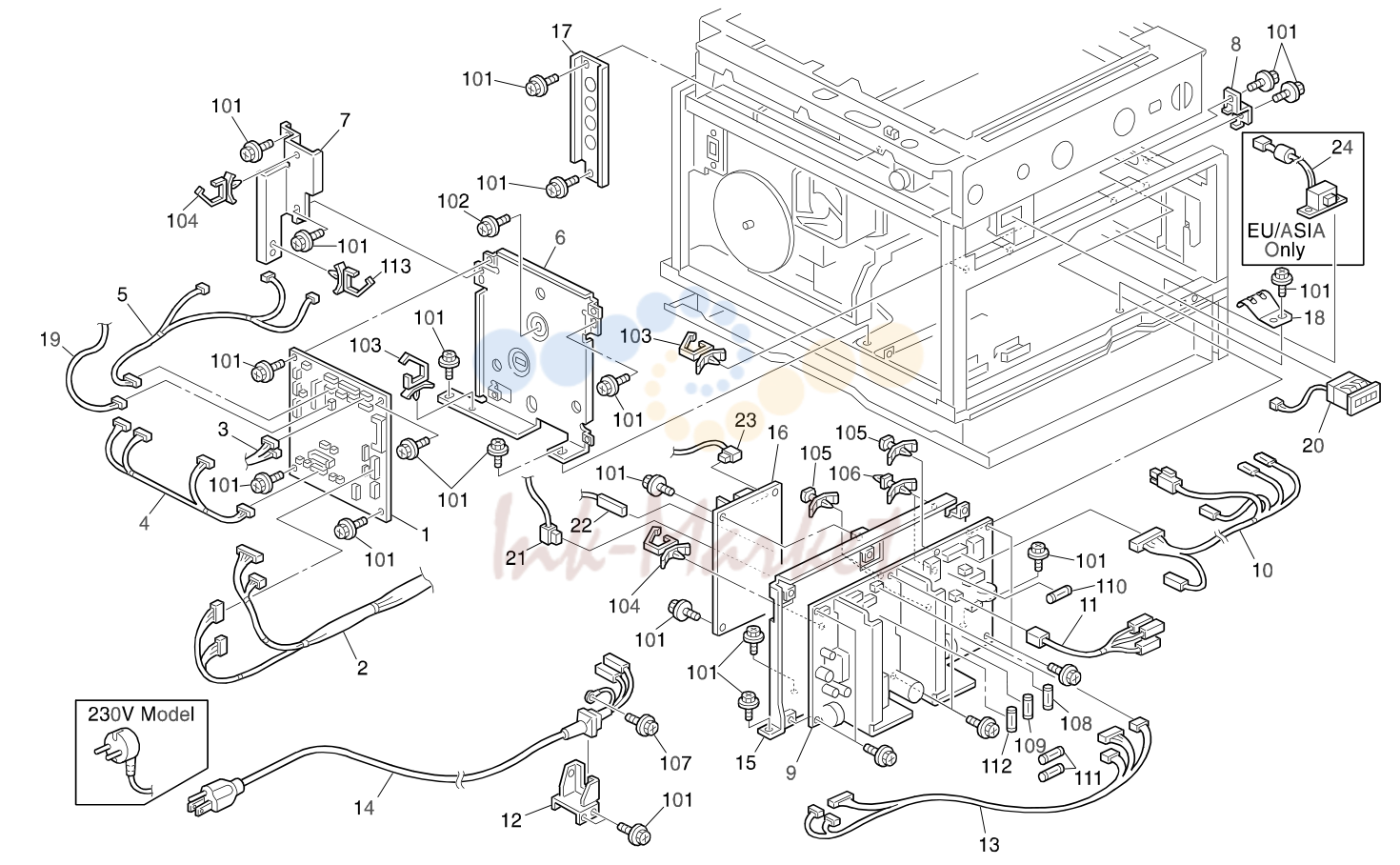

16. ELECTRICAL SECTION 1 (A250)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2505122 запросить цену →		PCB - I/O Board
2	A2505201 запросить цену →		Main Harness
102	04504008B запросить цену →		Tapping Screw - 4x8
103	11050487 запросить цену →		Harness Clamp
3	A2505211 запросить цену →		DC Harness - Paper Feed
104	11050488 запросить цену →		Harness Clamp
4	A2505212 запросить цену →		DC Harness - Rear
5	A2505236 запросить цену →		DC Harness - Sensor
105	11050410 запросить цену →		Card Spacer - 9.4mm
6	A2505821 запросить цену →		Bracket - IOB
106	11050194 запросить цену →		PCB Stud
107	08010149 запросить цену →		Philips Pan Head Screw - M4x6
7	A2505822 запросить цену →		Harness Guide
108	11070629 запросить цену →		Fuse (Ceramic Case) - 15A - 125V
8	A2505802 запросить цену →		Guide Plate - PSU
109	11070393 запросить цену →		Fuse (Glass Case) - 8A - 125V
9	A2505720 запросить цену →		Power Supply Unit (120V)
9	A2505722 запросить цену →		Power Supply Unit - 230V
109	11070750 запросить цену →		Fuse (Glass Case) - 3.15A - 250V
9	A2505724 запросить цену →		Power Supply Unit 198W (CHN)
110	11070354 запросить цену →		Fuse - 3.15A 125V
110	11070750 запросить цену →		Fuse (Glass Case) - 3.15A - 250V
10	A2505206 запросить цену →		AC Harness - Dehumidifier
11	A2505228 запросить цену →		AC Harness
111	11070390 запросить цену →		Fuse - 4A 125V
111	11070751 запросить цену →		Fuse - 4A 250V
12	A2505825 запросить цену →		Bracket - Power Supply Cord
13	A2505230 запросить цену →		DC Harness - PSU
112	11070388 запросить цену →		Fuse (Glass Case) - 2A - 125V
112	11070748 запросить цену →		Fuse - 2A, 250V
14	A2505741 запросить цену →		Power Supply Cord - 120V
113	11050460 запросить цену →		Clamp
14	A2505742 запросить цену →		Power Supply Cord - 230V
14	A2505743 запросить цену →		Power Supply Cord (CHN)
15	A2505801 запросить цену →		Bracket - Power Supply Unit
16	A2505730 запросить цену →		Power Pack - BCT
17	A2505855 запросить цену →		Scanner Grounding Plate
18	A2501069 запросить цену →		Grounding Plate - PSU
19	A2505254 запросить цену →		Total Counter Harness
20	AX310024 запросить цену →		Total Counter (TAIWAN/CHINESE)
21	A2505239 запросить цену →		DC Harness - High Voltage B
22	A2505240 запросить цену →		Harness - High Voltage C
23	A2505241 запросить цену →		Harness - High Voltage
24	N6074525 запросить цену →		Coil - RITL-9704

Каталог очень большой (760 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
