Ricoh Aficio 1515 2013 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. OPERATION PANEL (B129/B130/B168/B169)
• 3. BY-PASS FEED UNIT (B129/B130/B168/B169)
• 4. PAPER REGISTRATION (B129/B130/B168/B169)
• 5. TRANSPORT SECTION (B129/B130/B168/B169)

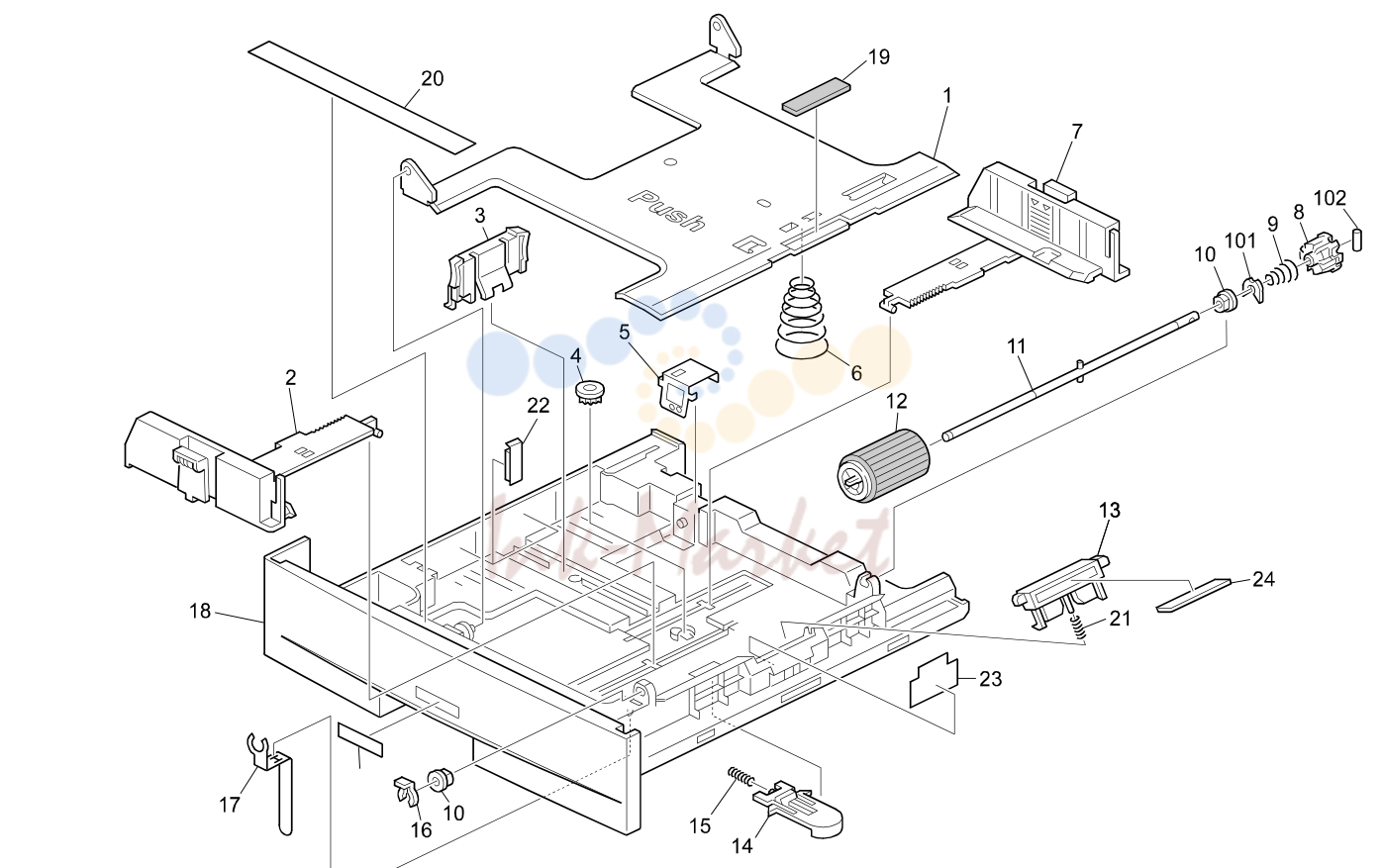

• 6. PAPER CASSETTE (B129/B130/B168/B169)

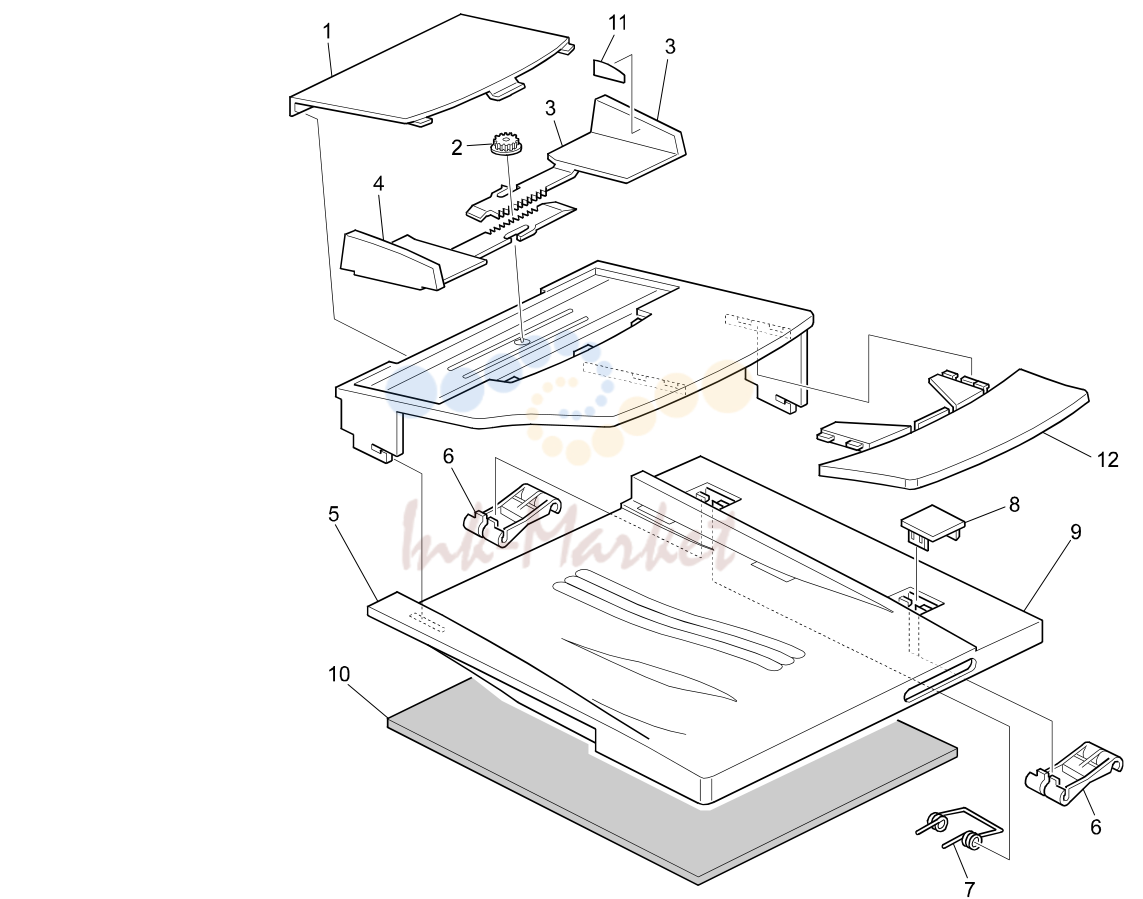

• 7. Index Q’ty Per Index Q’ty Per

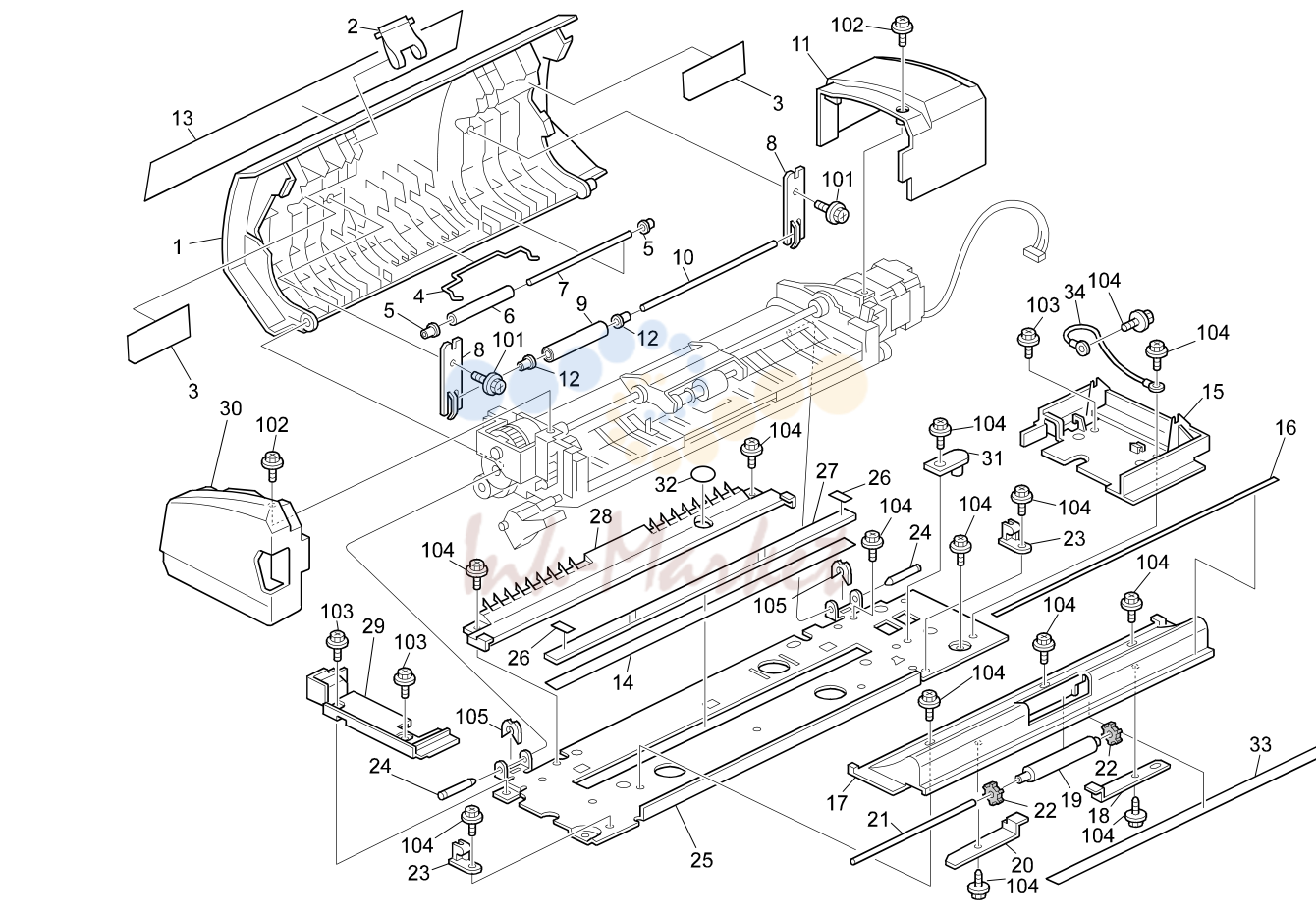

• 8. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

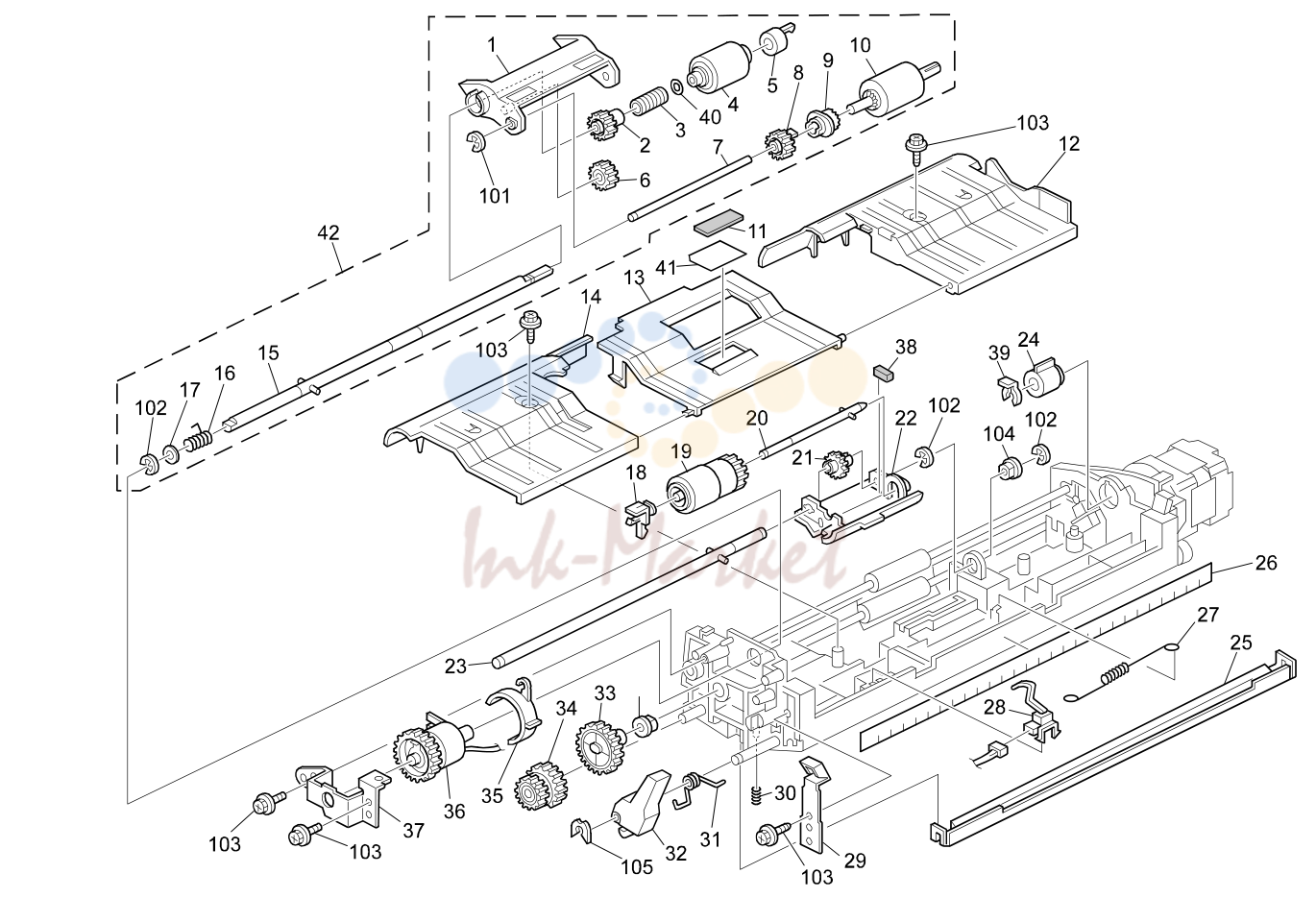

• 9. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

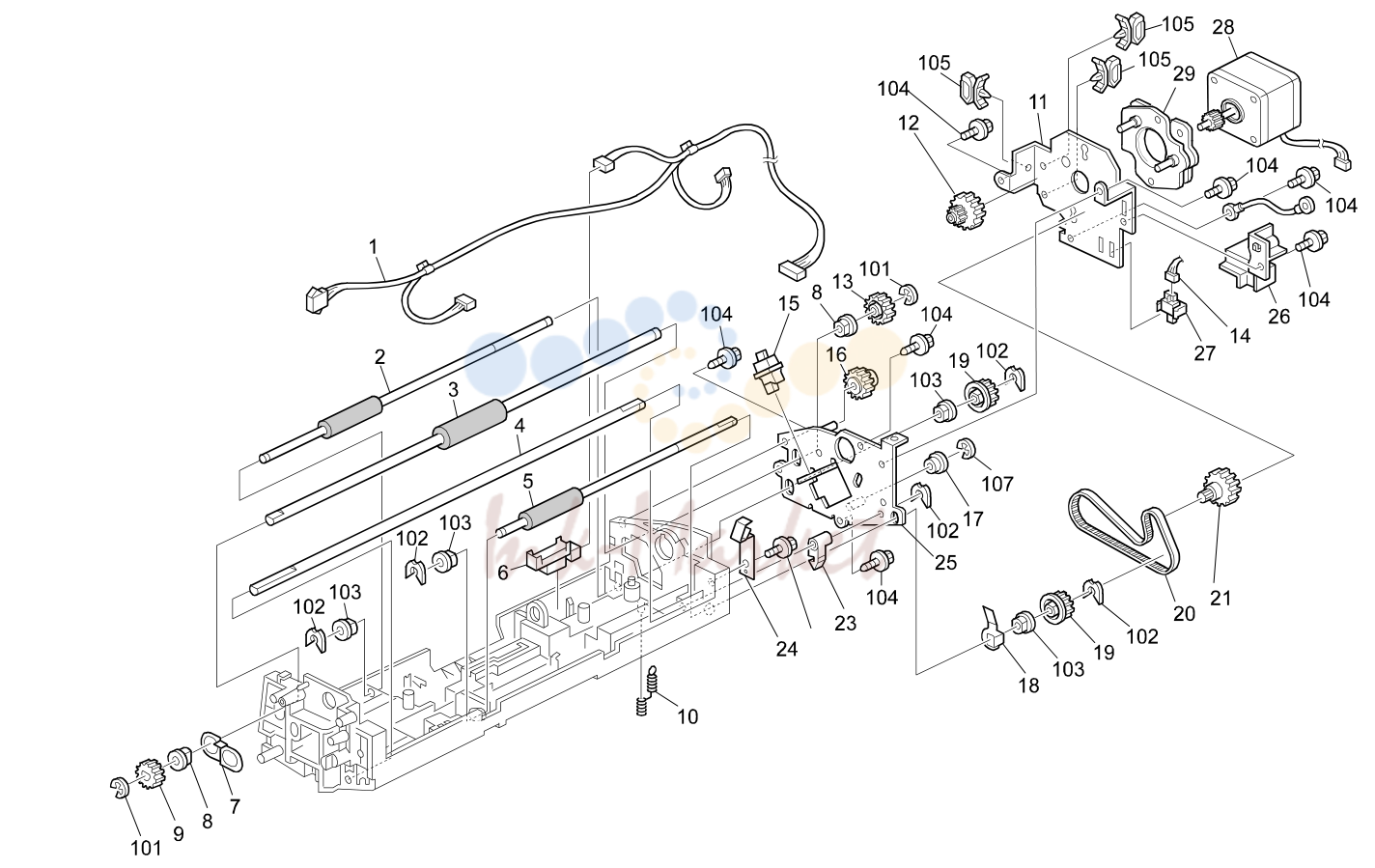

• 10. Index Q’ty Per Index Q’ty Per

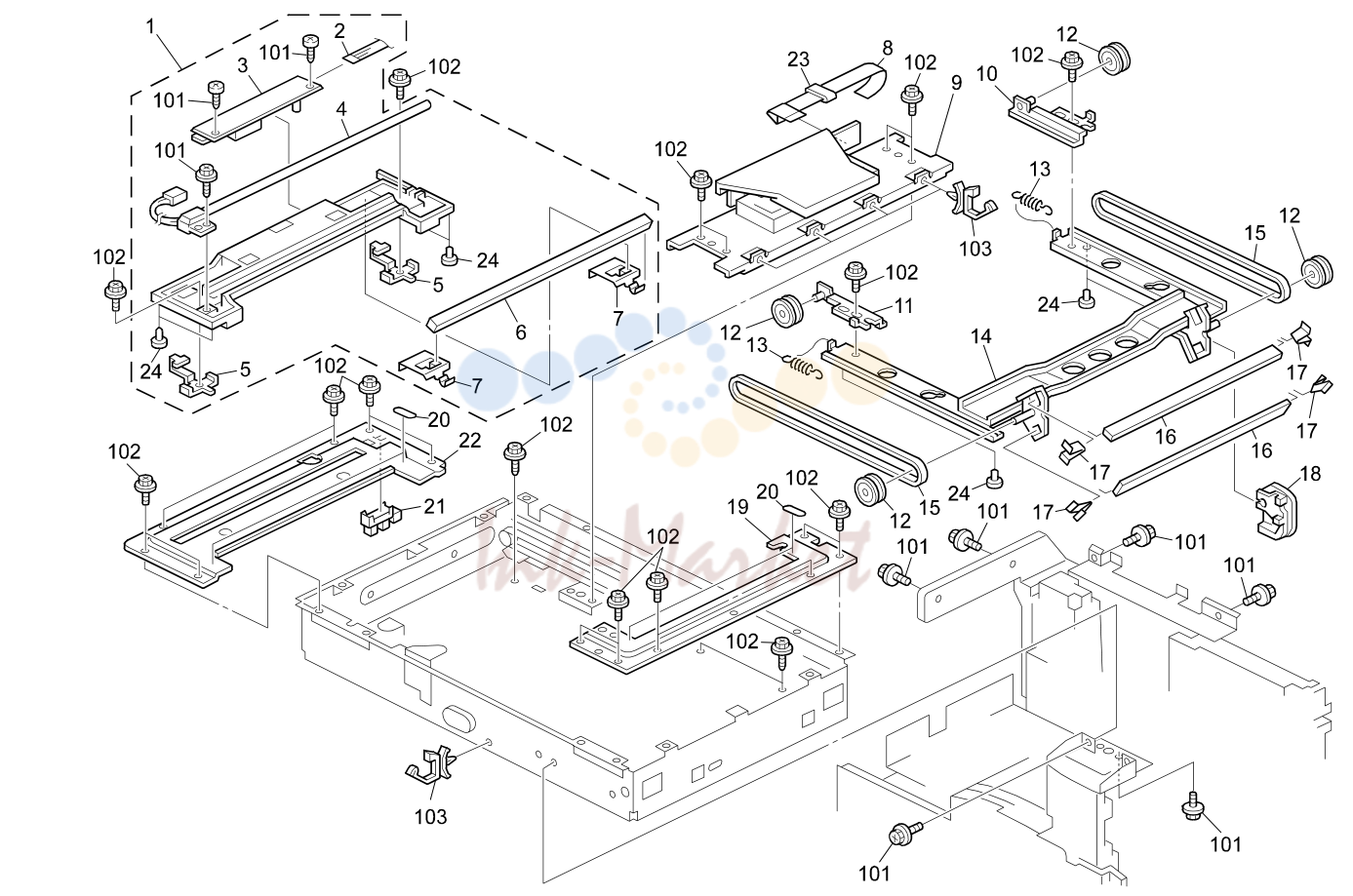

• 11. OPTICS SECTION 1 (B129/B130/B168/B169)

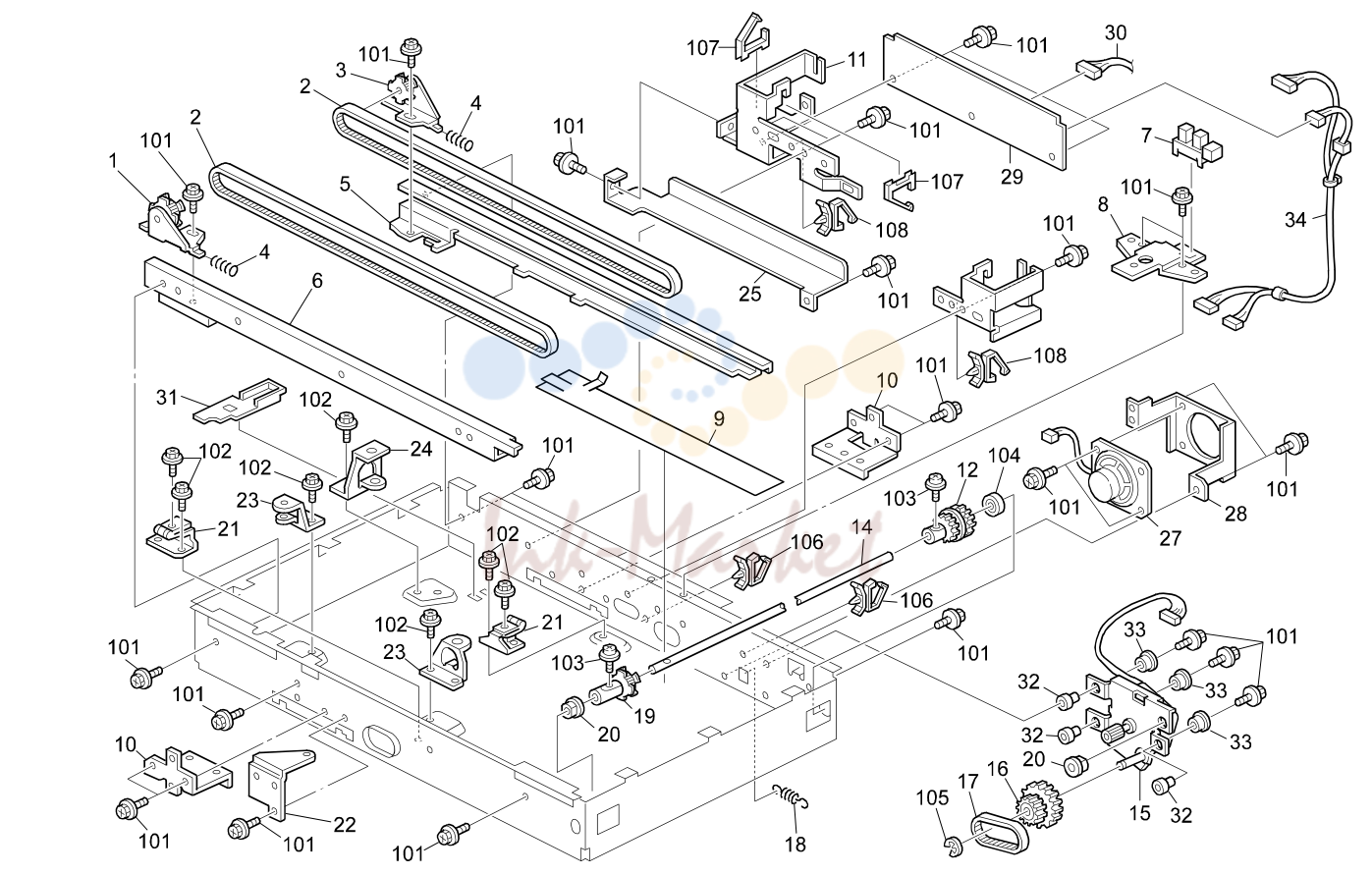

• 12. OPTICS SECTION 2 (B129/B130/B168/B169)

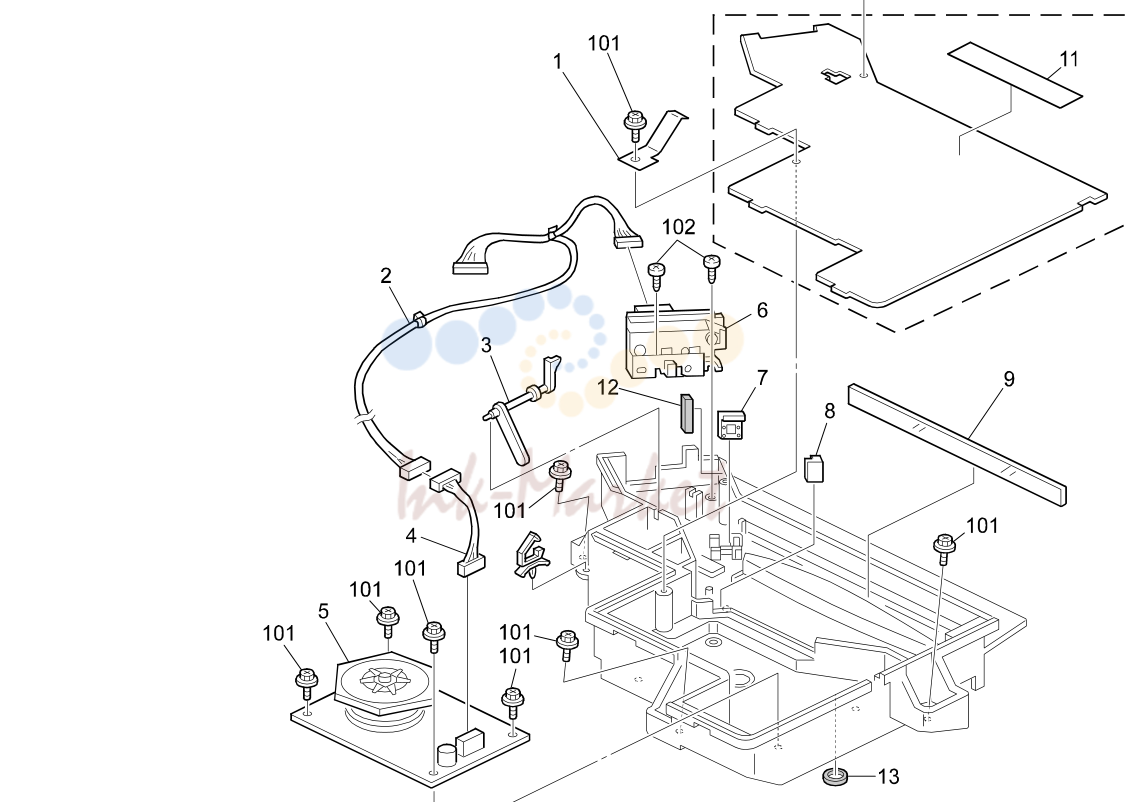

• 13. LASER UNIT (B129/B130/B168/B169)

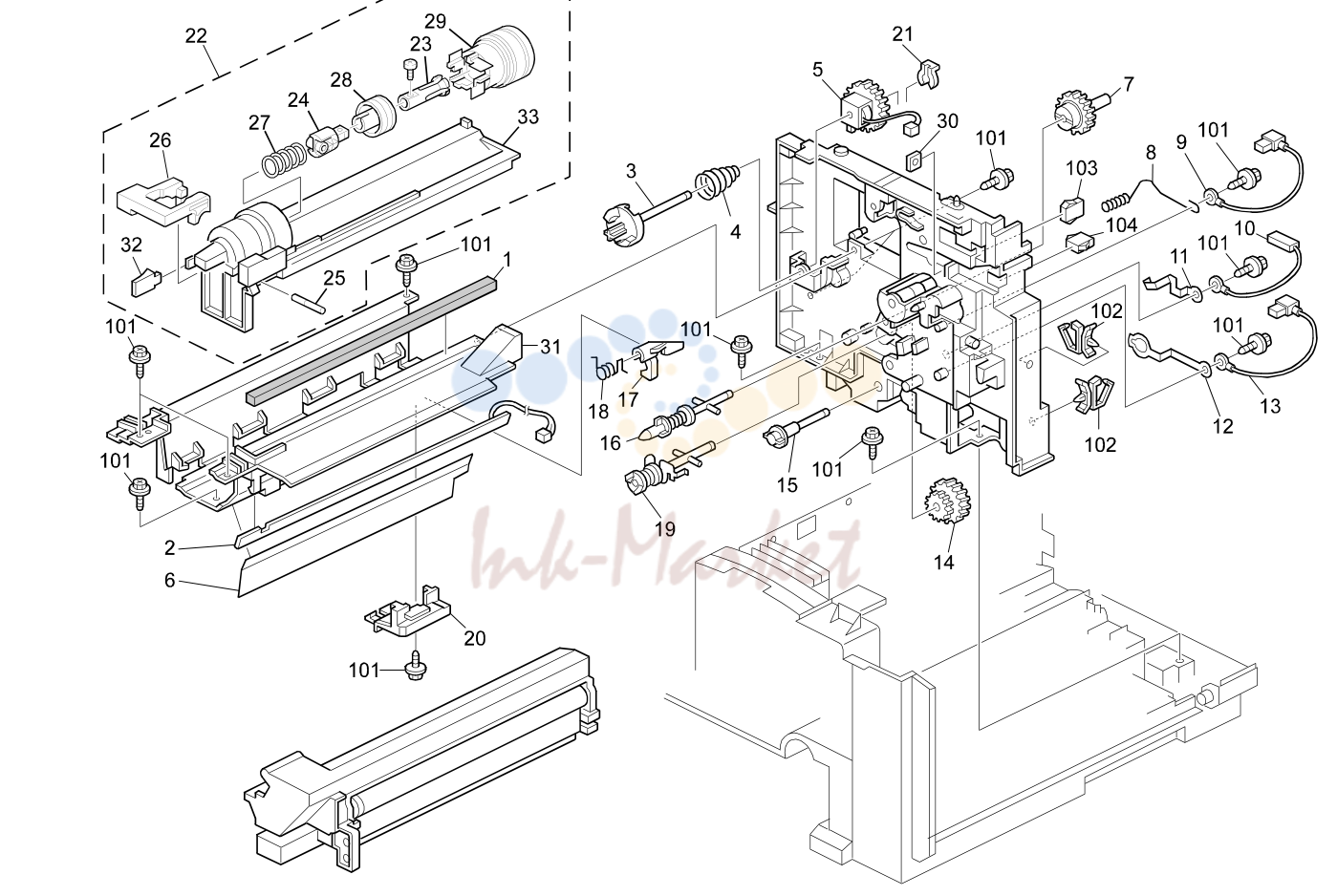

• 14. PCU SECTION (B129/B130/B168/B169)
• 15. FUSING UNIT (B129/B130/B168/B169)
• 16. DRIVE SECTION (B129/B130/B168/B169)
• 17. ELECTRICAL SECTION (B129/B130/B168/B169)
• 18. FRAME SECTION (B129/B130/B168/B169)
• 19. Index Q’ty Per Index Q’ty Per
• 20. EXTENTION BOX (B130/B168/B169)
• 21. BICU BOARD (B129)
• 22. BICU BOARD (B130/B168/B169)
• 23. FCU BOARD (NA B130/B168)
• 24. FCU BOARD (EU B130/B168)
• 25. DECALS AND DOCUMENTS (B129/B130/B168/B169)
• 26. SPECIAL TOOLS (B129/B130/B168/B169)

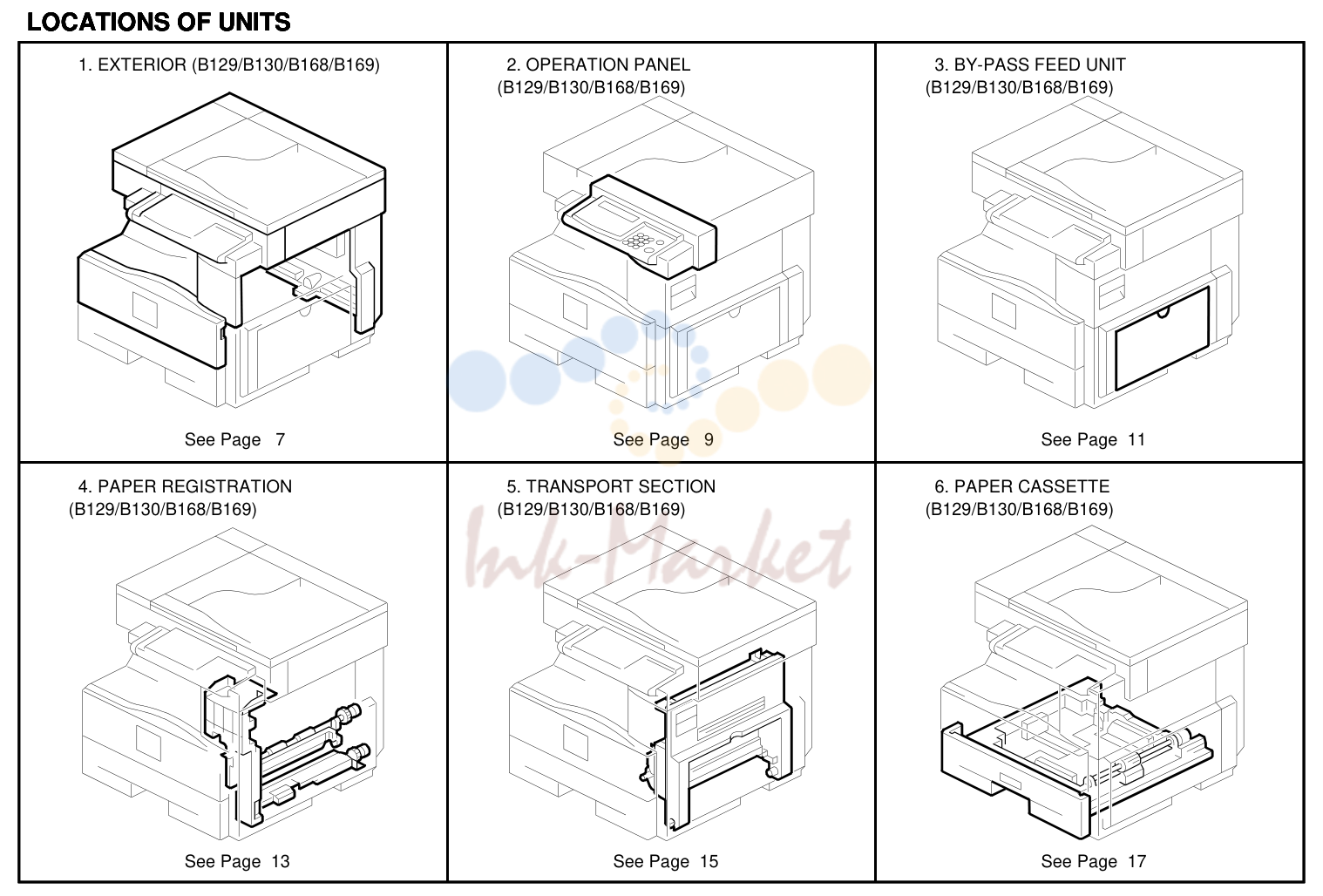

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
23	B0441241 запросить цену →		Platen Cover Ass'y - EU (B169)
1	B1291847 запросить цену →		Inner Back Scale EU
24	B0441254 запросить цену →		End Fence
1	B1291848 запросить цену →		Inner Back Scale NA
2	B0441843 запросить цену →		Shoulder Screw
25	B0441284 запросить цену →		Extension Tray - EU
3	B1291411 запросить цену →		Operation Panel NA Ass'y (B129)
25	B0441285 запросить цену →		Extension Tray - NA
26	B1291262 запросить цену →		Exit Cover NA
3	B1291412 запросить цену →		Operation Panel EU (B129)
26	B1291252 запросить цену →		Exit Cover EU
3	B1301411 запросить цену →		Operation Panel CPSF NA (B130/B169)
3	B1301412 запросить цену →		Operation Panel CPSF EU (B130/B169)
27	B0441258 запросить цену →		Shielding Plate
3	B1301413 запросить цену →		Operation Panel CPSF AA (B130/B169)
28	B0441395 запросить цену →		Original Holder - EU
29	B1307400 запросить цену →		Function Decal - Fax
3	B1681413 запросить цену →		Operation Panel NA Ass'y (B168)
3	B1681414 запросить цену →		Operation Panel EU Ass'y (B168)
30	H5552790 запросить цену →		Decal - Paper Size
3	B1681415 запросить цену →		Operation Panel ASIA Ass'y (B168)
31	B1291253 запросить цену →		IC Card Cover
32	B1297508 запросить цену →		Model Name Plate (B129 RIC TWN)
4	B0441394 запросить цену →		Platen Cover (NA)
4	B0441393 запросить цену →		Platen Cover (EU)
32	B1297509 запросить цену →		Model Name Plate - NSA DSM415
32	B1297512 запросить цену →		Model Name Plate - RIC AF1515
5	B0441384 запросить цену →		Hinge Cover
32	B1297514 запросить цену →		Model Name Plate - REX DSM415
6	B0441383 запросить цену →		Platen Cover Spring
7	B0441381 запросить цену →		Platen Cover Hinge
32	B1297516 запросить цену →		Model Name Plate - LAN LD015
32	B1297518 запросить цену →		Model Name Plate - INF IS2215
8	B0441385 запросить цену →		Platen Cover Sheet
32	B1297519 запросить цену →		Model Name Plate - GES DSM415
9	B0441388 запросить цену →		Platen Cover Stopper
32	B1307508 запросить цену →		Model Name Plate (B130 RIC TWN)
10	B0441389 запросить цену →		Stopper Bracket - Platen Cover
11	AC012069 запросить цену →		Exposure Glass
32	B1307509 запросить цену →		Model Name Plate - NSA DSM415pF
12	B0441802 запросить цену →		Left Scale Ass'y - EU (B169)
32	B1307512 запросить цену →		Model Name Plate - RIC AF1515MF
13	B0441390 запросить цену →		Platen Cover Shaft
32	B1307514 запросить цену →		Model Name Plate - Rex DSM415pF
32	B1307516 запросить цену →		Model Name Plate - LAN LD015SpF
14	B0441392 запросить цену →		Platen Cover Shaft
32	B1307518 запросить цену →		Model Name Plate - INF IS2215FPS
15	B1291250 запросить цену →		Rear Cover EU
15	B1291260 запросить цену →		Rear Cover NA
32	B1307519 запросить цену →		Model Name Plate - GES DSM415pF
32	B1687508 запросить цену →		Model Name Plate (B168 GES)
16	B1291266 запросить цену →		Right Upper Cover - NA
32	B1687509 запросить цену →		Model Name Plate - NSA DSM415F
16	B1291256 запросить цену →		Right Upper Cover - EU
17	B0441279 запросить цену →		Front Right Coveer (NA)
32	B1687512 запросить цену →		Model Name Plate - RIC AF1515F
17	B0441278 запросить цену →		Right Upper Cover (EU)
32	B1687514 запросить цену →		Model Name Plate (B168 REX)
18	B0441290 запросить цену →		Sheet - Operation Instructions
32	B1687516 запросить цену →		Model Name Plate - LAN LD015F
19	B0441280 запросить цену →		Front Door
32	B1687518 запросить цену →		Model Name Plate - INF IS2215F
32	B1687519 запросить цену →		Model Name Plate - GES DSM415F
20	B0441415 запросить цену →		Front Left Cover
32	B1697509 запросить цену →		Model Name Plate - NSA DSM415P
21	B1291251 запросить цену →		Left Scanner Cover EU
32	B1697512 запросить цену →		Model Name Plate - RIC AF1515PS
21	B1291261 запросить цену →		Left Scanner Cover NA
22	GA003035 запросить цену →		Energy Decal
32	B1697514 запросить цену →		Model Name Plate - REX DSM415P
32	B1697516 запросить цену →		Model Name Plate - LAN LD015SP
101	04513008H запросить цену →		Tapping Screw - M3x8
32	B1697518 запросить цену →		Model Name Plate - INF IS2215PS
102	04513006H запросить цену →		Tapping Screw - 3x6
32	B1697519 запросить цену →		Model Name Plate - GES DSM415P
103	04503010H запросить цену →		Tapping Screw - 3x10
33	H5235350 запросить цену →		Telephone Cable
104	16071461 запросить цену →		Ferrite Core
34	B4045821 запросить цену →		Handset Bracket

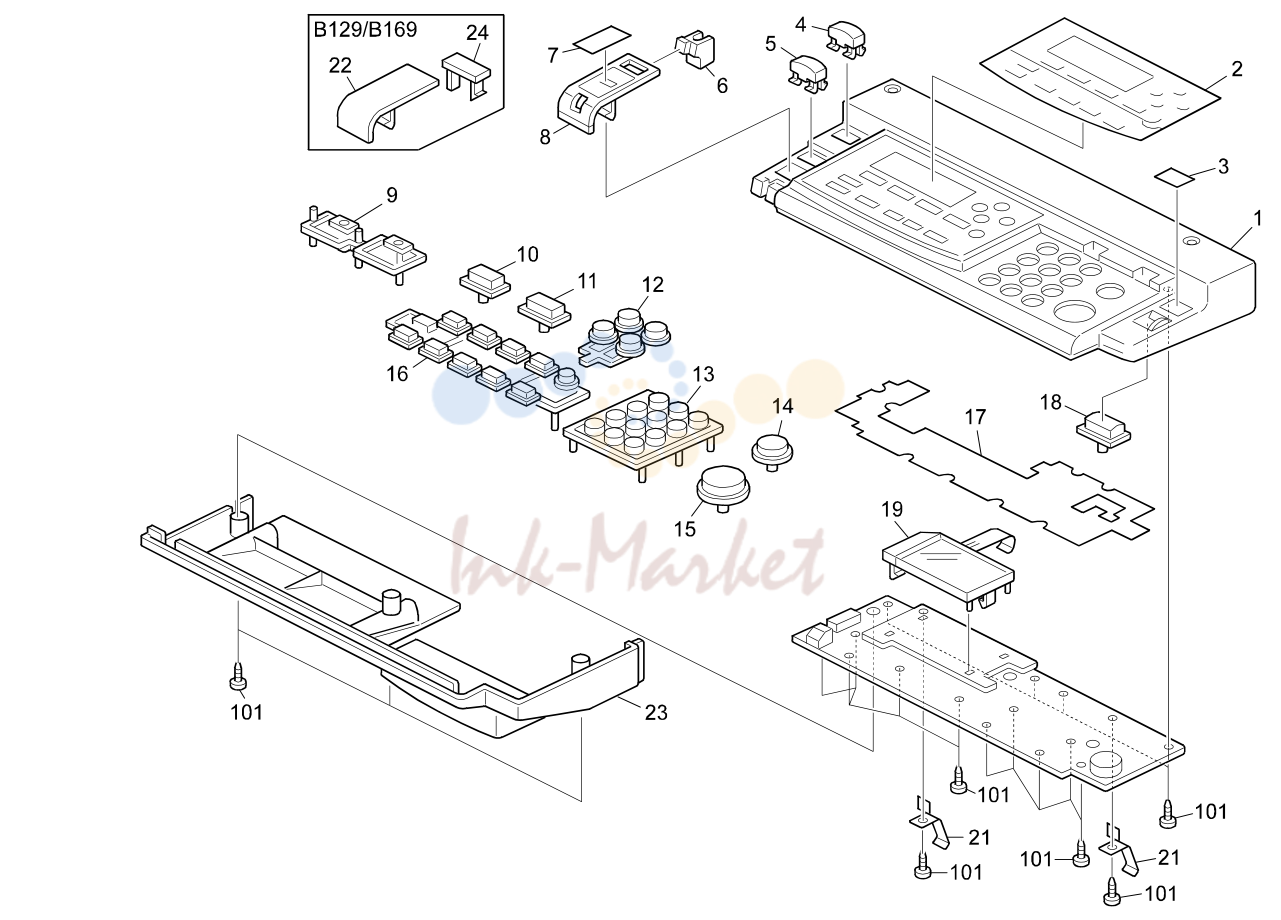

2. OPERATION PANEL (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
1	B1291451 запросить цену →		OP Case
2	B1291476 запросить цену →		Panel Sheet - NA/ASIA
2	B1291492 запросить цену →		Panel Sheet - EU
3	B1291475 запросить цену →		Sheet - Power Sourse - NA/ASIA
3	B1291491 запросить цену →		Sheet - Power Sourse - EU
4	B1291465 запросить цену →		Keytop - Copy Option NA
4	B1291487 запросить цену →		Keytop - Copy Option EU
5	B1291466 запросить цену →		Keytop - Printer Option NA
5	B1291488 запросить цену →		Keytop - Printer Option EU
6	B1291472 запросить цену →		Data In Lens
7	B1291493 запросить цену →		On-line Display Sheet EU
8	B1291455 запросить цену →		On-line Cover
9	B1291471 запросить цену →		Spacer - Keytop Option
10	B1291462 запросить цену →		Keytop - Counter
11	B1291461 запросить цену →		Keytop - Clear Modes
12	B1291463 запросить цену →		Keytop - Cursor
13	B1291460 запросить цену →		Keytop - 10key NA
13	B1291486 запросить цену →		Keytop - 10key EU
13	B1291502 запросить цену →		Keytop - 10key Asia
14	B1291458 запросить цену →		Keytop - Clear/Stop
15	B0391453 запросить цену →		Keytop - Start
16	B1291464 запросить цену →		Keytop - LCD Lower Coupling
17	B1291483 запросить цену →		OP Sheet - Right
18	B1291459 запросить цену →		Keytop - Main SW
19	B1291495 запросить цену →		LCD
20	B1295150 запросить цену →		PCB OPU Basic Ass'y
101	04523010H запросить цену →		Tapping Screw - M3x10
21	B1291474 запросить цену →		Spring Plate - STL

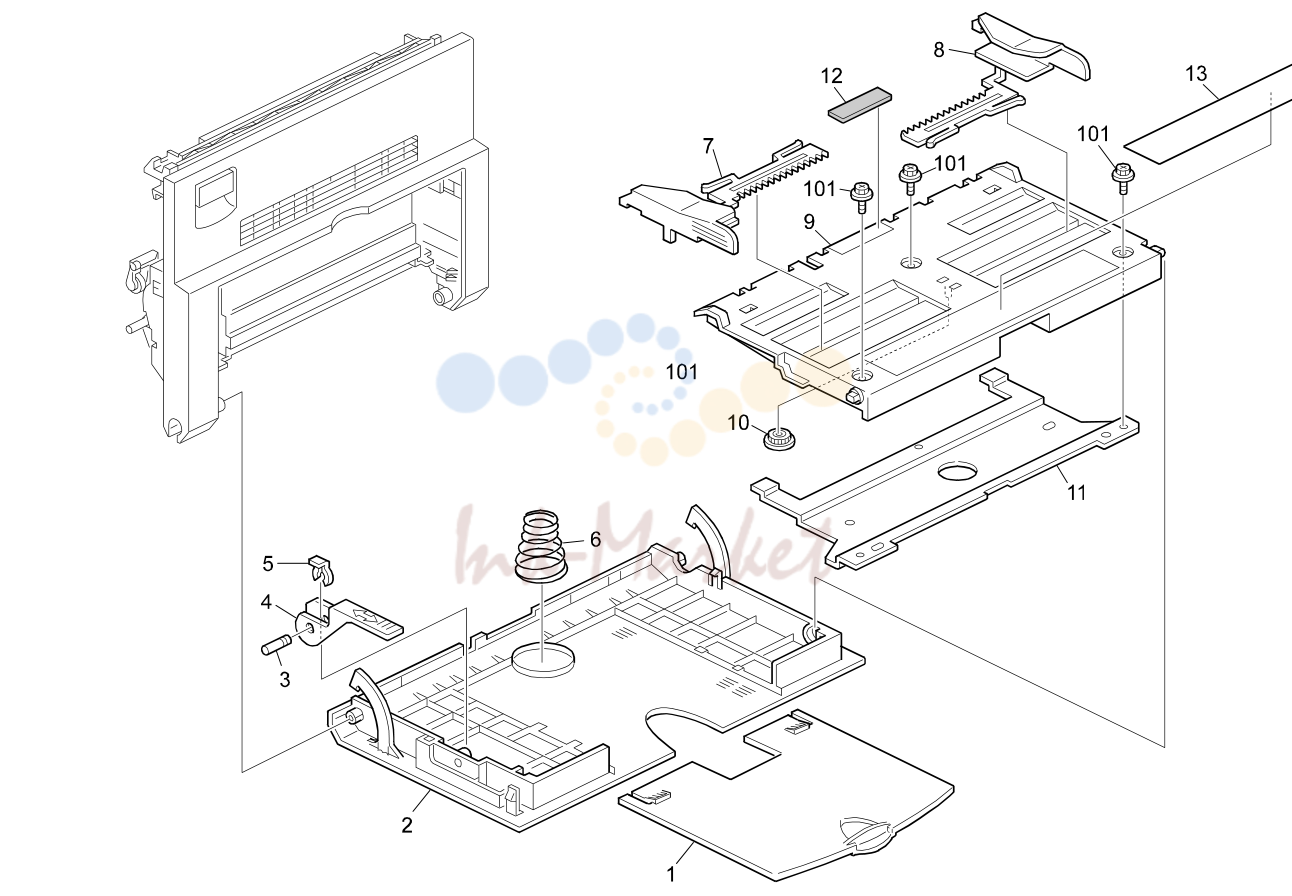

3. BY-PASS FEED UNIT (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	B0442808 запросить цену →		Paper Guide
2	B0442801 запросить цену →		By-pass Feed Table
3	B0442809 запросить цену →		Spring - Manual Feed Table
3	G0202786 запросить цену →		Shaft - Manual Release Lever
4	B0442806 запросить цену →		Lever - Manual Feed Table
5	54472681 запросить цену →		Snap Ring
7	B0442804 запросить цену →		Front Side Fence
8	B0442805 запросить цену →		Rear Side Fence
9	B0442803 запросить цену →		Tray Bottom Plate
10	G8003133 запросить цену →		Side Fence Gear
11	B0442807 запросить цену →		Stay - Tray Bottom Plate
12	52152713 запросить цену →		Bottom Plate Pad
13	AA003011 запросить цену →		Manual Feed Decal

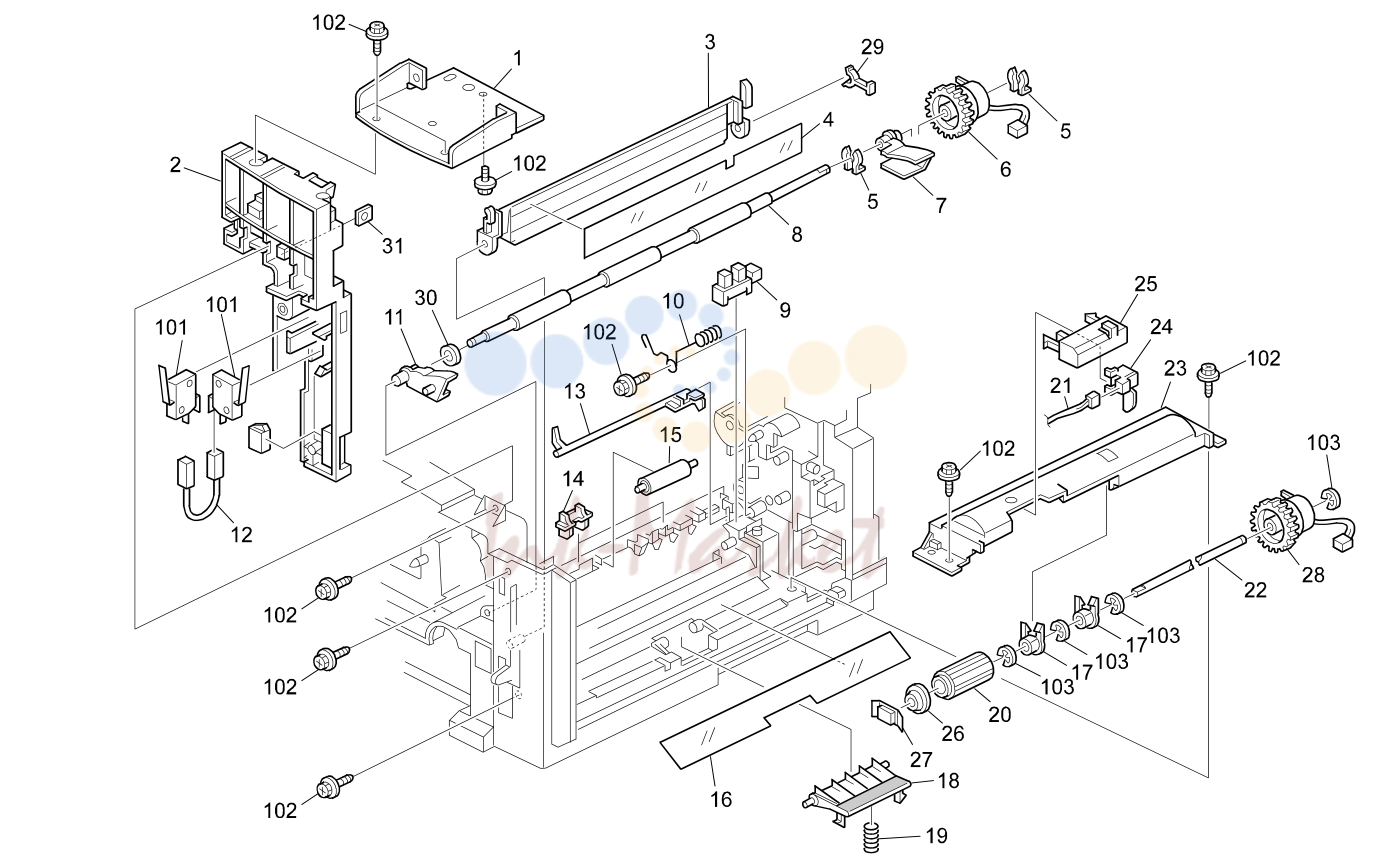

4. PAPER REGISTRATION (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
1	B0441064 запросить цену →		Scanner Bracket - Front Right
101	12042521 запросить цену →		Micro Switch
2	B0441063 запросить цену →		Scanner Stud
102	04503006B запросить цену →		Tapping Screw - M3x6
103	07200040E запросить цену →		Retaining Ring - M4
3	B0442653 запросить цену →		Guide Plate - Paper Feed
104	11050197 запросить цену →		Wire Saddle
4	B0442654 запросить цену →		Paper Feedguide
5	H5213355 запросить цену →		C Ring - Paper Feed Roller
6	AX200267 запросить цену →		Registration Clutch
7	B0442605 запросить цену →		Rear Bushing
8	AF020550 запросить цену →		Registration Roller
9	AW020119 запросить цену →		Photointerruptor - LG-248l1
10	B0441102 запросить цену →		Registration Electrode Plate
11	B0442604 запросить цену →		Front Bushing
12	B1295211 запросить цену →		Harness - Front Right Switch
13	B0442603 запросить цену →		Registration Feeler
14	B0442616 запросить цену →		Support Bushing
15	B0442602 запросить цену →		Turn Roller
16	B0442814 запросить цену →		Exit Guide
17	AA080322 запросить цену →		Bushing - 6mm
18	B0442815 запросить цену →		Friction Pad - Manual Feed
19	B0442817 запросить цену →		Fricion Pad Spring
20	AF031060 ✓ в наличии		By-pass Feed Roller
21	H5555105 запросить цену →		Harness - Paper End Sensor
22	B0442813 запросить цену →		Manual Feed Shaft
23	B0442811 запросить цену →		Guide Plate - Manual Feed
24	G0202772 запросить цену →		By-pass Paper End Sensor
25	B0442812 запросить цену →		Manual Feed Bracket
26	B0442825 запросить цену →		Spacer-manual Feed Roller
27	B0442824 запросить цену →		Cushion-manual Feed Roller
28	AX200269 запросить цену →		Manual Feed Clutch
29	B0442656 запросить цену →		Guide Plate Stopper
30	B0442622 запросить цену →		Spacer - Registration
31	B0444200 ✓ в наличии		Fusing Plate Nut

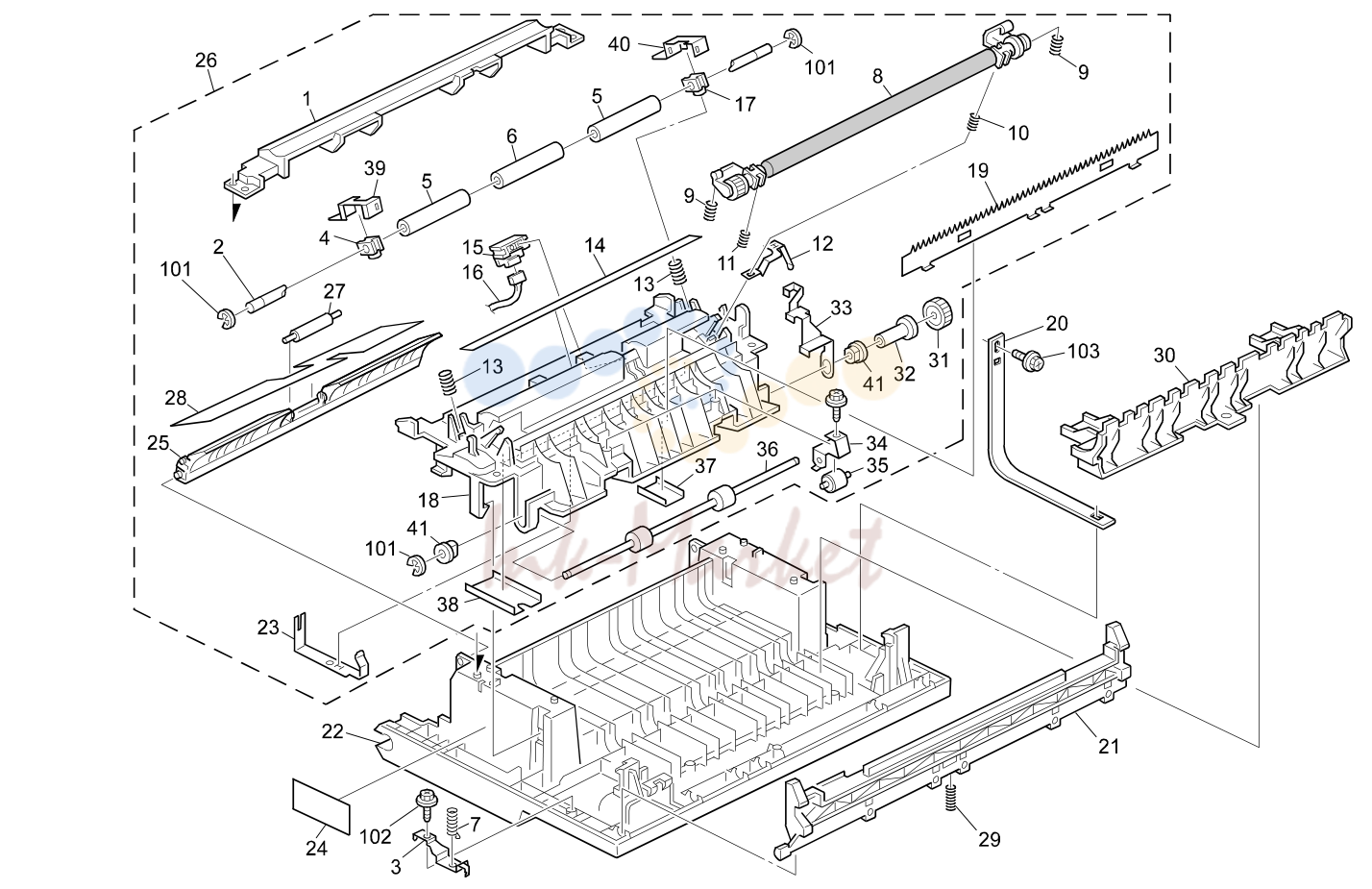

5. TRANSPORT SECTION (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
36	H5564187 запросить цену →		Transport Roller
1	B0442612 запросить цену →		Guide Plate
37	H5564188 запросить цену →		Sheet
2	B0442613 запросить цену →		Registration Roller Shaft
3	B0444618 запросить цену →		Spring Holder
38	H5564189 запросить цену →		Sheet
39	B0442860 запросить цену →		Front Stopper Plate
4	B0442614 запросить цену →		Driven Roller Bushing
40	B0442861 запросить цену →		Rear Stopper Plate
5	AF022139 запросить цену →		Driven Roller - Front Rear
6	AF022140 запросить цену →		Middle Driven Roller
41	50530447 запросить цену →		Bushing - 6mm
42	B0442621 запросить цену →		Bushing - Driven Roller
7	AA063409 запросить цену →		Right Door Spring
8	B0443802 запросить цену →		Transfer Roller
9	B0443990 запросить цену →		Positioning Spring - Transfer Roller
10	B0443866 запросить цену →		Transfer Roller Spring - Rear
11	B0443865 запросить цену →		Transfer Roller Spring - Front
12	B0443860 запросить цену →		Transfer Plate
13	B0442615 запросить цену →		Pressure Spring
14	B0443870 запросить цену →		Transfer Guide
15	B0443892 запросить цену →		ID Sensor
16	B0445214 запросить цену →		ID Sensor Harness
17	B0442621 запросить цену →		Bushing - Driven Roller
18	B0444663 запросить цену →		Reverse Guide Plate
19	B0443857 запросить цену →		Separation Plate
20	B0444624 ✓ в наличии		Right Door Belt
21	B0444616 ✓ в наличии		Right Cover Lever
22	B0444655 ✓ в наличии		Right Door
23	B0443859 запросить цену →		Discharge Plate
24	B0444617 запросить цену →		Fusing Unit Decal
25	H5562818 запросить цену →		Guide Plate
26	H5564154 запросить цену →		Duplex Guide Plate Assy
27	AF022143 запросить цену →		Guide Roller
28	H5562820 запросить цену →		Myler Reverse
29	AA063405 запросить цену →		Lever Spring
30	H5564192 запросить цену →		Right Guide Plate
31	AB012033 ✓ в наличии		Gear - 21Z
32	H5564186 запросить цену →		Positioning Roller
33	H5564181 запросить цену →		Spring Plate
101	07200040E запросить цену →		Retaining Ring - M4
34	H5564185 запросить цену →		Transport Roller Holder
102	04503006B запросить цену →		Tapping Screw - M3x6
35	AF022152 запросить цену →		Transport Driven Roller
103	04503008B запросить цену →		Tapping Screw - M3x8

6. PAPER CASSETTE (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
102	06220120E запросить цену →		Spring Pin - 2x12mm
1	B0442704 запросить цену →		Tray Bottom Plate
2	B0442702 запросить цену →		Front Side Fence
3	B0442706 запросить цену →		End Fence
4	G8003133 запросить цену →		Side Fence Gear
5	B0442709 запросить цену →		Ground Plate
6	B0442716 запросить цену →		Pressure Spring
7	B0442703 запросить цену →		Rear Side Fence
8	B0442751 запросить цену →		Joint - Paper Feed Roller
9	B0442756 запросить цену →		Spring - Paper Feed Roller
10	AA082101 запросить цену →		Bushing - 6x10x6
11	B0442755 запросить цену →		Shaft - Paper Feed Roller
12	AF031061 ✓ в наличии		Paper Feed Roller
13	B0442710 запросить цену →		Friction Pad
14	B0442713 запросить цену →		Stopper
15	G0202599 запросить цену →		Spring - Release Lever
16	H5213355 запросить цену →		C Ring - Paper Feed Roller
17	B0442711 запросить цену →		Ground Plate
18	B0442701 запросить цену →		Paper Tray
19	52152713 запросить цену →		Bottom Plate Pad
20	B0442720 запросить цену →		Decal - Cassette Operation
21	B0442717 запросить цену →		Pressure Spring
22	B0442715 запросить цену →		Sponge - End Fence
23	B0442721 запросить цену →		Paper Tray Sheet
24	B0442714 ✓ в наличии		Rubber Plate - Friction Pad

7. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
1	B0444952 запросить цену →		Cover- Original Table
2	BB013003 запросить цену →		Gear - 14Z
3	B0444951 запросить цену →		Rear Guide
4	B0444950 запросить цену →		Front Guide
5	B0444948 запросить цену →		Original Table
6	B0441381 запросить цену →		Platen Cover Hinge
7	B0441383 запросить цену →		Platen Cover Spring
8	B0441384 запросить цену →		Hinge Cover
9	B0441393 запросить цену →		Platen Cover
9	B0441394 запросить цену →		Platen Cover
10	B0441385 запросить цену →		Platen Cover Sheet
11	B0444999 запросить цену →		Original Insert Decal
12	B0444953 запросить цену →		Original Auxiliary Table - NA

8. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

№	Артикул	Альт. артикул	Описание
32	B0444942 запросить цену →		Shielding Plate
1	B0444852 запросить цену →		Upper Cover
2	B0444851 запросить цену →		Myler Guide
33	AC060004 запросить цену →		White Standard Sheet - ADF
3	B0444850 запросить цену →		Covermylar
34	B0444970 запросить цену →		ADF Ground Wire
4	B0444859 запросить цену →		Pressure Spring
5	AA080323 запросить цену →		Roller Collar
6	AF022145 запросить цену →		Pressure Roller
7	AA145825 запросить цену →		Pressure Shaft
8	B0444855 запросить цену →		Plate Spring
9	AF022144 запросить цену →		Pressure Roller
10	AA140807 запросить цену →		Shaft-Pressure
11	B0444925 запросить цену →		Rear Upper Cover (NA)
11	B0444924 запросить цену →		Rear Upper Cover (EU)
12	B0444857 запросить цену →		Collar
13	B0444997 запросить цену →		Decal - Misfeed
14	B0444929 запросить цену →		Sheet - Exposure Glass
15	B0444927 запросить цену →		Rear Lower Cover (NA)
15	B0444926 запросить цену →		Rear Lower Cover (EU)
16	AA002256 запросить цену →		Scale Decal
17	B0444934 запросить цену →		Guide Plate
18	B0444936 запросить цену →		Plate Spring
19	AF022146 запросить цену →		Pressure Roller
20	B0444938 запросить цену →		Plate Spring
21	AA145826 запросить цену →		Pressure Shaft
22	B0444937 запросить цену →		Collar
23	B0444939 запросить цену →		Lock Guide
24	B0444940 запросить цену →		Contact Point Shaft
25	B0444930 запросить цену →		Base Plate
26	B0444941 запросить цену →		Exposure Glass Spacer
27	AC013005 запросить цену →		Df Exposure Glass
28	B0444935 запросить цену →		Guide Plate-exposure Glass
101	04503008B запросить цену →		Tapping Screw - M3x8
29	B0444923 запросить цену →		Front Lower Cover (NA)
102	04513006H запросить цену →		Tapping Screw - 3x6
29	B0444922 запросить цену →		Front Lower Cover (EU)
103	05930080B запросить цену →		Hexagonal Set Screw-M3x8
30	B0444921 запросить цену →		Front Upeer Cover (NA)
104	04513006B запросить цену →		Tapping Screw - M3x6
30	B0444920 запросить цену →		Front Upper Cover (EU)
31	B0444964 запросить цену →		Positioning Pin
105	08050089 запросить цену →		Retaining Ring - M4

9. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

№	Артикул	Альт. артикул	Описание
1	B0444865 запросить цену →		Feed Bracket
36	B0444833 запросить цену →		Magnetic Clutch
37	B0444902 запросить цену →		Magnetic Clutch Bracket
2	AB011325 запросить цену →		Gear - 18Z
3	H0851514 запросить цену →		Spring Clutch
38	B0444962 запросить цену →		Cushion
39	G0201160 запросить цену →		Snap Ring
4	AF031062 ✓ в наличии		Feed Roller
5	H3061288 запросить цену →		Clutch Roller
40	B0444854 запросить цену →		Spacer
41	B0444853 запросить цену →		Separation Myler
6	AB011324 запросить цену →		Gear-16z
42	B0444811 запросить цену →		Original Feed Unit
7	B0444870 запросить цену →		Pickup Shaft
8	H5211287 запросить цену →		Gear - Pickup Roller
9	H5211288 запросить цену →		Collar - Pickup
10	AF030363 ✓ в наличии		Pickup Roller
11	H5211350 запросить цену →		Pad - Pick-up
12	B0444960 запросить цену →		Rear Guide Plate
13	B0444890 запросить цену →		Separation Guide Plate
14	B0444959 запросить цену →		Front Guide Plate
15	B0444869 запросить цену →		Feed Shaft
16	H5211314 запросить цену →		Spring Clutch - M6
17	H0062316 запросить цену →		Clutch Spacer
18	B0444886 запросить цену →		Reverse Roller Holder
19	AF032030 ✓ в наличии		Reverse Roller
20	B0444885 запросить цену →		Reverse Roller Shaft
21	H3061358 запросить цену →		Rear Drive Gear
22	B0444881 запросить цену →		Reverse Bracket
23	B0444879 запросить цену →		Separation Shaft
24	B0444961 запросить цену →		Oneway Clutch
25	B0444831 запросить цену →		ADF Pressure Plate
26	H5561301 запросить цену →		Discharge Brush
27	H3061315 запросить цену →		Pressure Reverse Spring
28	AW500026 запросить цену →		Original Sensor
29	B0444878 запросить цену →		Front Spring Plate
30	AA063869 запросить цену →		Pressure Plate Spring - Front
101	07200030E запросить цену →		Retaining Ring - M3
31	AA066591 запросить цену →		Lock Spring
102	07200040E запросить цену →		Retaining Ring - M4
32	B0444905 запросить цену →		Front Lock Lever
103	04503008B запросить цену →		Tapping Screw - M3x8
33	BB013002 запросить цену →		Gear - 26Z
104	08053480 запросить цену →		Bushing - 6mm
34	AB017591 запросить цену →		Gear - 18/30Z
105	08050089 запросить цену →		Retaining Ring - M4
35	B0444873 запросить цену →		Magnetic Clutch Cover

10. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	B1305231 запросить цену →		Harness - Sensor
102	08050089 запросить цену →		Retaining Ring - M4
2	AF020600 запросить цену →		Roller
3	AF020553 запросить цену →		Shaft
103	08053480 запросить цену →		Bushing - 6mm
104	04503008B запросить цену →		Tapping Screw - M3x8
4	B0444903 запросить цену →		Shaft
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	AF020552 запросить цену →		Roller
6	AW010049 запросить цену →		Photo Reflection Sensor
106	04513006B запросить цену →		Tapping Screw - M3x6
107	07200040E запросить цену →		Retaining Ring - M4
7	B0444898 запросить цену →		Front Ground Plate
8	H5211311 запросить цену →		Busing
9	AB011327 запросить цену →		Gear-19z
10	AA063868 запросить цену →		Pressure Plate Spring - Rear
11	B1294912 запросить цену →		Motor Bracket
12	H5561315 запросить цену →		Gear - 14/44Z
13	AB011328 запросить цену →		Gear - 22Z
14	B1305230 запросить цену →		Harness - On Off Detector
15	AW500023 запросить цену →		Push Switch
16	AB011326 запросить цену →		Gear - 17Z
17	AA080324 запросить цену →		Timing Belt Collar
18	H5561303 запросить цену →		Rear Ground Plate
19	AB030712 запросить цену →		Pulley
20	AA043503 запросить цену →		Timing Belt - 113T
21	AB017689 запросить цену →		Gear - 16/44Z
22	B0444970 запросить цену →		ADF Ground Wire
23	B0444906 запросить цену →		Rear Lock Lever
24	H5561300 запросить цену →		Spring Plate:Lock:Rear
25	B1294901 запросить цену →		Rear Drive Bracket Ass'y
26	B0444883 запросить цену →		Inner Cover-motor
27	H5155018 запросить цену →		Cover Switch - Fusing Exit
28	AX050204 запросить цену →		Stepper Motor ADF
29	AA161630 запросить цену →		Stepper Motor Cushion Ass'y

11. OPTICS SECTION 1 (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	B1291700 запросить цену →		No.1 Carriage Ass'y
2	B0441717 запросить цену →		Lamp Stabilizer Harness
102	04513006B запросить цену →		Tapping Screw - M3x6
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	AZ500065 запросить цену →		Xenon Lamp Stabilizer
4	AX500084 запросить цену →		Xenon Lamp
5	B0441715 запросить цену →		Timing Belt Holder
6	AC030145 запросить цену →		1st Mirror
7	B0441721 запросить цену →		1st Mirror Holder
8	B1295236 запросить цену →		Flat Cable - SBU
9	B1291770 запросить цену →		Optical Unit CCD Ass'y
10	B0441745 запросить цену →		Rear Pulley Bracket
11	B0441741 запросить цену →		Front Pulley Bracket
12	B0391785 запросить цену →		Scanner Drive Pulley
13	B0391786 запросить цену →		Tension Spring
14	B0441730 запросить цену →		2nd Scanner
15	AA042052 запросить цену →		Scanner Drive Belt
16	AC030146 запросить цену →		2nd Mirror
17	B0391781 запросить цену →		2nd Mirror Holder
18	B0441751 запросить цену →		Flat Cable Guide
19	B0441683 запросить цену →		Supporting Plate
20	A2501824 запросить цену →		Exposure Glass Sheet
21	AW020119 запросить цену →		Photointerruptor - LG-248l1
22	B0441681 запросить цену →		Scale Bracket
23	H5555153 запросить цену →		Ferrite Core
24	B0441719 запросить цену →		Scanner Slider Pin

12. OPTICS SECTION 2 (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
1	B0441816 запросить цену →		Front Idler Bracket
101	04513006B запросить цену →		Tapping Screw - M3x6
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
2	AA043939 запросить цену →		Timing Belt 640t
103	03603006W запросить цену →		Philips Pan Head Screw- M3x6
3	B0441818 запросить цену →		Rear Idler Bracket
104	07403906 запросить цену →		Ball Bearing - 6x15x5
4	B0391704 запросить цену →		Spring - Timing Pulley
5	B0441654 запросить цену →		Rear Rail
105	07200060W запросить цену →		Retaining Ring - M6
106	11050487 запросить цену →		Harness Clamp
6	B0441653 запросить цену →		Front Rail
7	AW020119 запросить цену →		Photointerruptor - LG-248l1
107	11050522 запросить цену →		Edge Saddle - LES0510
108	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
8	B0441665 запросить цену →		Scale Bracket
9	B1291667 запросить цену →		Sheet - Flat Cable Stabilizer
10	B0441663 запросить цену →		Lens Bracket
11	B1291675 запросить цену →		Left DFB PCB Bracket
12	AB033095 запросить цену →		Drive Pully - 41t/37t
13	B0391695 запросить цену →		Flange - Pulley
14	B0441815 запросить цену →		Scanner Drive Shaft
15	B0441810 запросить цену →		Stepper Motor - DC 9.0W
16	B1211680 запросить цену →		Gear - 53Z/60Z
17	B1211696 запросить цену →		Timing Belt L147
18	B0391683 запросить цену →		Tension Spring - Stepper Motor
19	AB030711 запросить цену →		Drive Pully - 37t
20	AA082046 запросить цену →		Bushing - 6x12x6
21	B0441661 запросить цену →		Belt Clamp Bracket
22	B0441671 запросить цену →		Bracket
23	B0441669 запросить цену →		Stopper Bracket - 1st Scanner
24	B0441668 запросить цену →		Rear Stopper Bracket
25	B1291304 запросить цену →		DFB Harness Guide Plate
26	B1291676 запросить цену →		Middle DFB PCB Bracket
27	G0251211 запросить цену →		Speaker - GS
28	B1291311 запросить цену →		Speaker Bracket
29	B1295170 запросить цену →		PCB DFB
30	B1305231 запросить цену →		Harness - Sensor
31	B0441677 запросить цену →		Core Holder
32	B0441824 запросить цену →		Rubber Bushing
33	B0441825 запросить цену →		Collar
34	B1305226 запросить цену →		Harness - DFB

13. LASER UNIT (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
102	04523010B запросить цену →		Tapping Bind Screw - M3x10
1	B0441943 запросить цену →		Ground Plate
2	B1295204 запросить цену →		Harness - LDDR
3	B0441944 запросить цену →		Shutter Plate
4	B0441935 запросить цену →		Harness - Polygon Scanner
5	AX060284 запросить цену →		Polygon Scanner Motor
6	B0441911 запросить цену →		Laser Diode Unit
7	G0252730 запросить цену →		Cylindrical Lens
8	G0252731 запросить цену →		Syinchronizing Detector Lens
9	B0441931 запросить цену →		Shield Glass
10	B0441941 запросить цену →		Laser Unit Cover
11	G0291982 запросить цену →		LD Decal
12	B0441906 запросить цену →		Seal - LDU
13	B0441999 запросить цену →		Spacer - 5mm

14. PCU SECTION (B129/B130/B168/B169)

№	Артикул	Альт. артикул	Описание
1	B0441069 запросить цену →		Duct Shield
101	04503008B запросить цену →		Tapping Screw - M3x8
102	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
2	AX500079 запросить цену →		Quenching Lamp
3	B1291176 запросить цену →		Toner Supply Shaft
103	11026259 запросить цену →		Connector - 2P
104	11024559 запросить цену →		Connector - 3P
4	B1291175 запросить цену →		Toner Bottle Drive Spring
5	AB040019 запросить цену →		Spring Clutch
6	B0441068 запросить цену →		Toner Supply Rail
7	AB010358 запросить цену →		Gear - 64Z
8	AA113034 запросить цену →		Electrode Plate - Charge
9	B1295220 запросить цену →		Harness - High Voltage Line C
10	B1295222 запросить цену →		HVP T Harness
11	AA113035 запросить цену →		Electrode Plate - Transfer
12	AA113032 запросить цену →		Electrode Plate - Development
13	B1295221 запросить цену →		Harness - High Voltage Line B
14	AB017582 запросить цену →		Coupled Gear 22/50z
15	AA148651 запросить цену →		Shaft - Paper Feed Roller
16	AB000022 запросить цену →		Drum Shaft
17	B0441100 запросить цену →		Shutter
18	B0441101 запросить цену →		Shutter Spring
19	AB000024 запросить цену →		Development Shaft Ass'y
20	B0441103 запросить цену →		Shutter Cover
21	G0143291 запросить цену →		Snap Ring - Pick Up
22	B1293020 запросить цену →		Toner Supply Unit Ass'y
23	A1843420 запросить цену →		Bottle Chuck
24	B0443426 запросить цену →		Chuck Shaft
25	B0443425 запросить цену →		Slide Shaft
26	B0443460 запросить цену →		Handle Cam
27	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
28	B0443485 ✓ в наличии		Slider Ass'y
29	B1293465 запросить цену →		Cover - Toner Supply Unit
30	B0444200 ✓ в наличии		Fusing Plate Nut
31	B0441067 запросить цену →		Toner Supply Rail
32	B0443475 запросить цену →		Un Lock Grip
33	B0443470 запросить цену →		Toner Supply Case Ass'y

Каталог очень большой (1400 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.
