Ricoh Aficio 1224 1232 — каталог запчастей со схемами

Содержание

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
2. EXTERIOR 2 (B051/B052)
3. OPERATION PANEL (B051/B052)
4. SCANNER UNIT 1 (B051/B052)
5. SCANNER UNIT 2 (B051/B052)

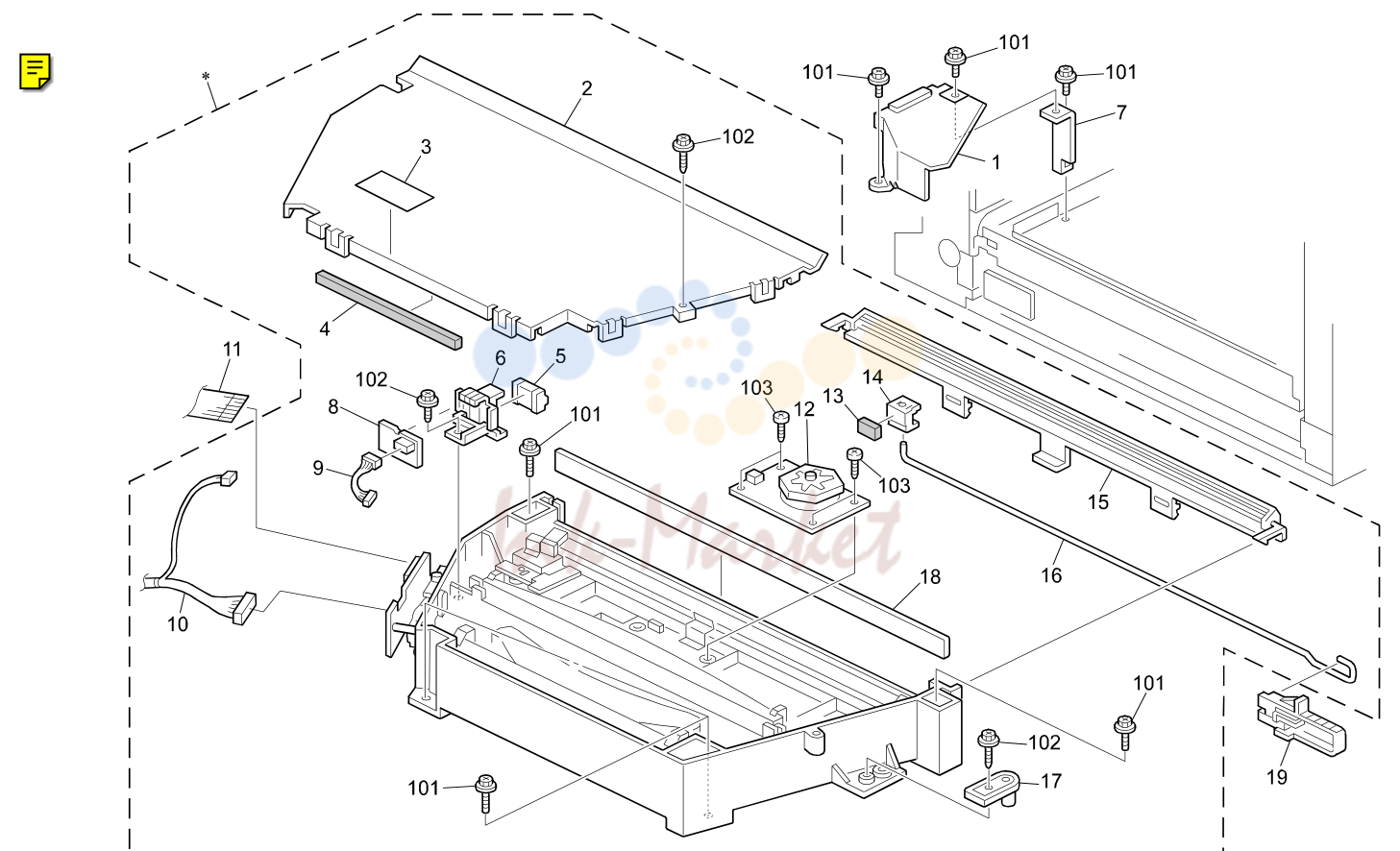

6. LASER UNIT (B051/B052)

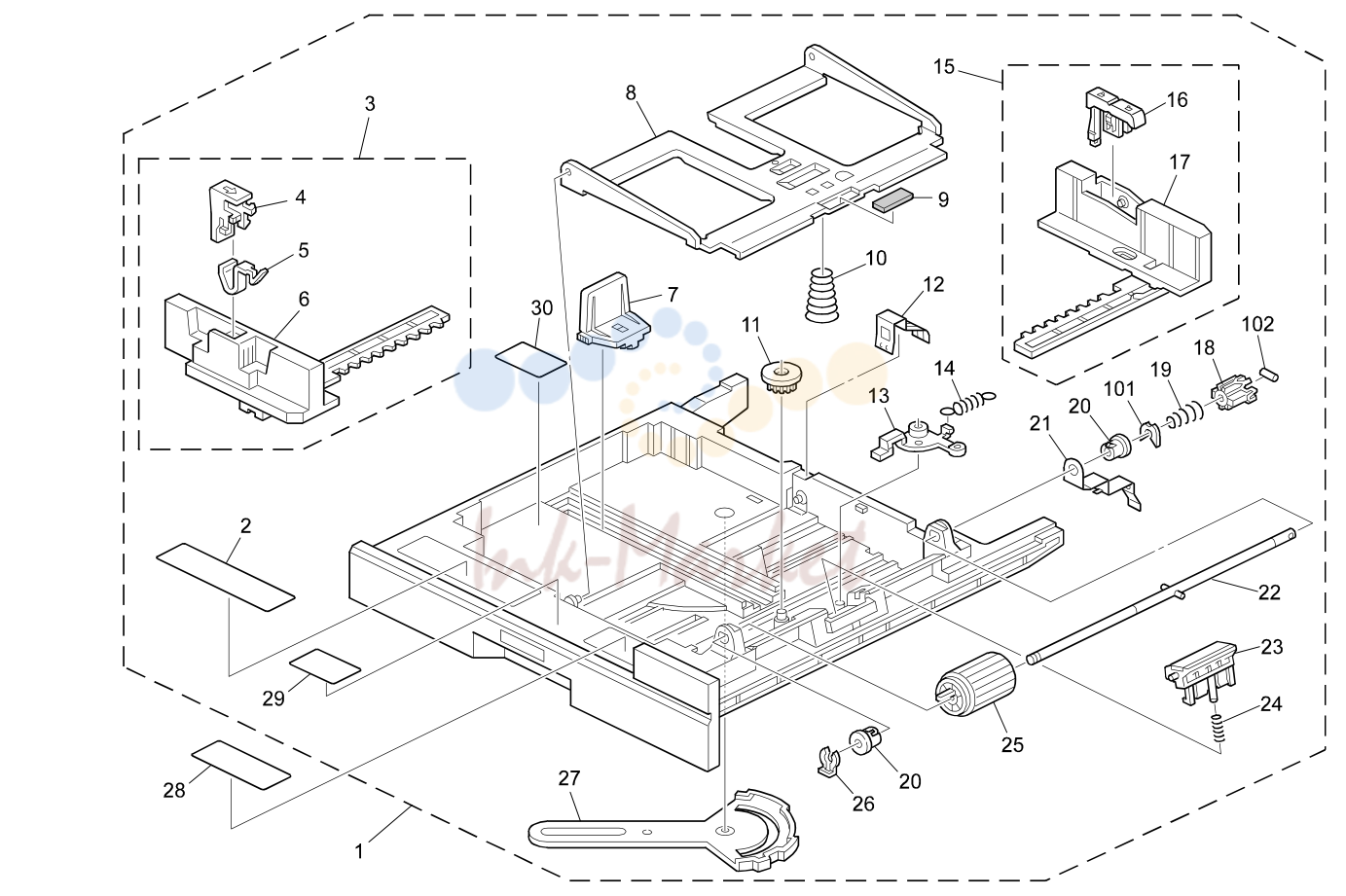

7. PAPER TRAY 1 (B051/B052)

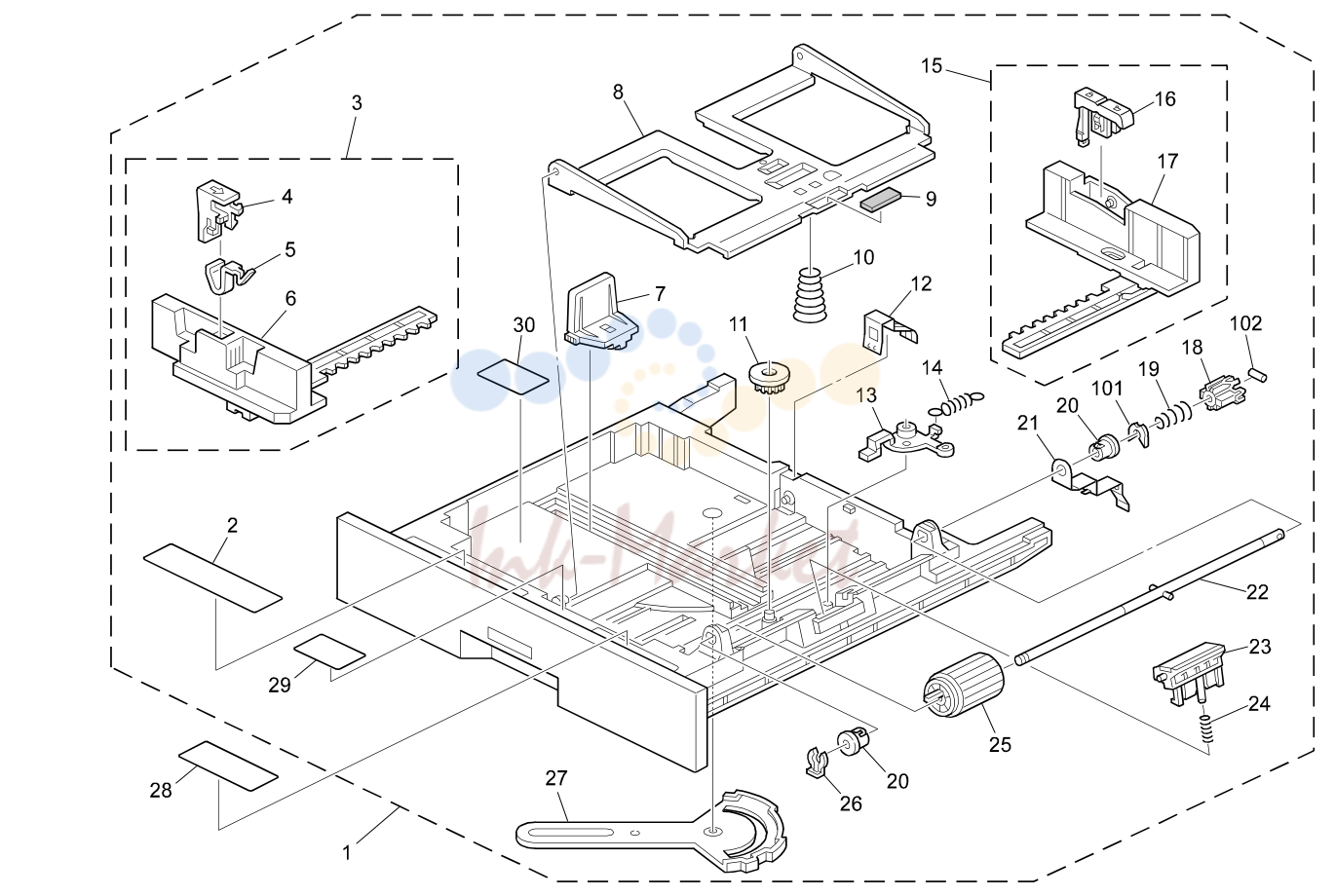

8. PAPER TRAY 2 (B051/B052)

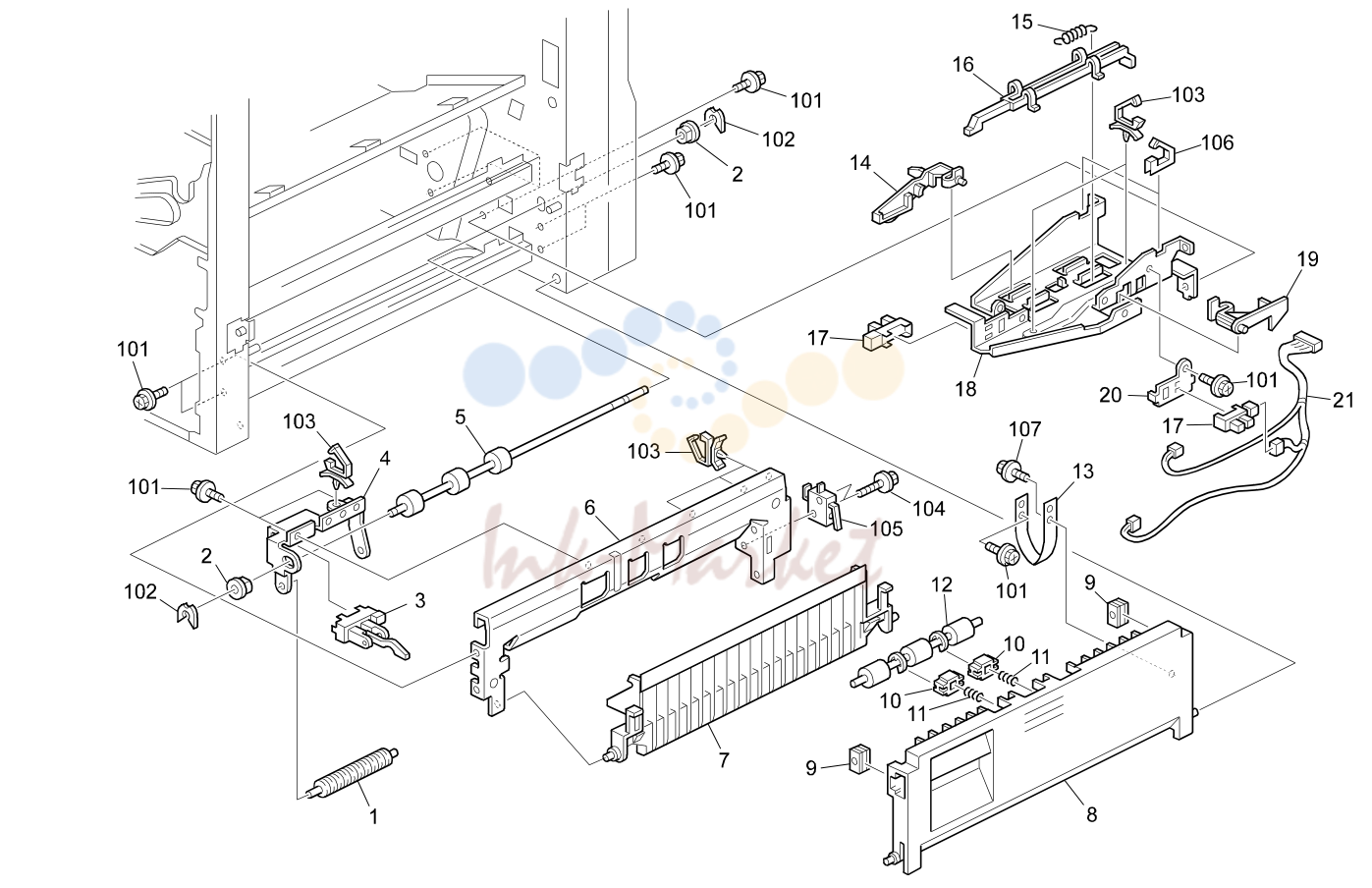

9. VERTICAL TRANSFER 1 (B051/B052)

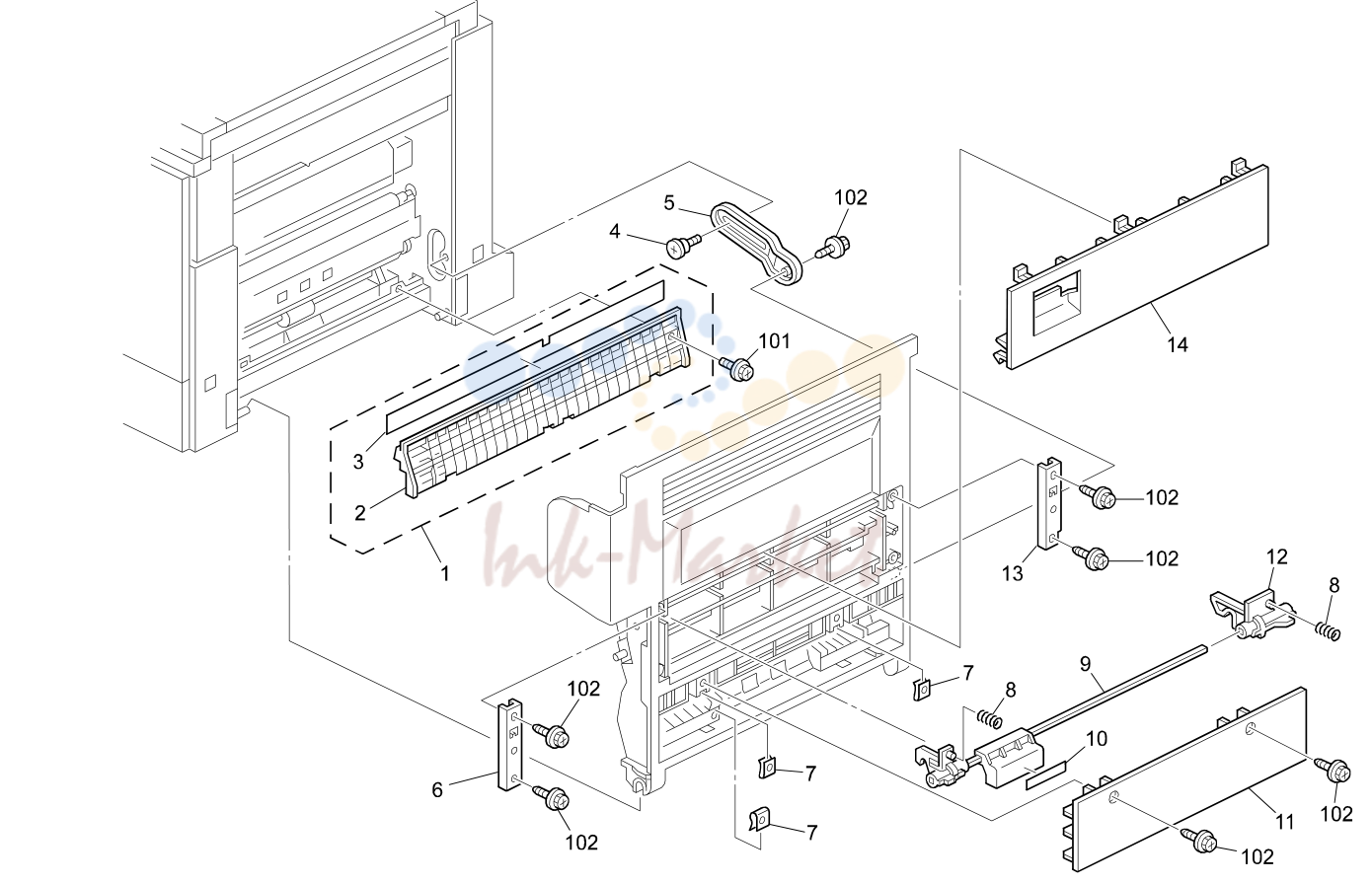

10. VERTICAL TRANSFER 2 (B051/B052)

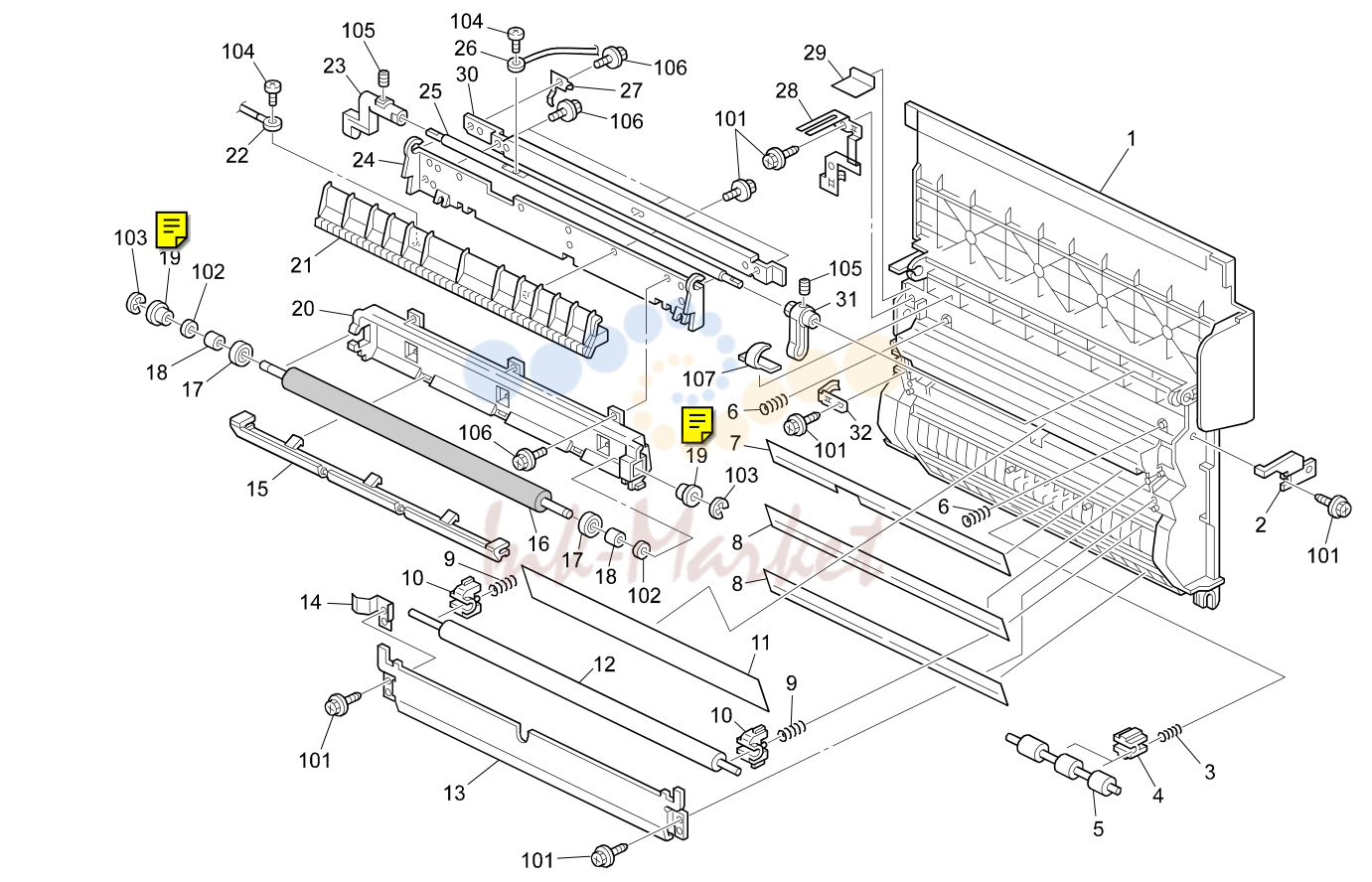

11. VERTICAL TRANSFER 3 (B051/B052)

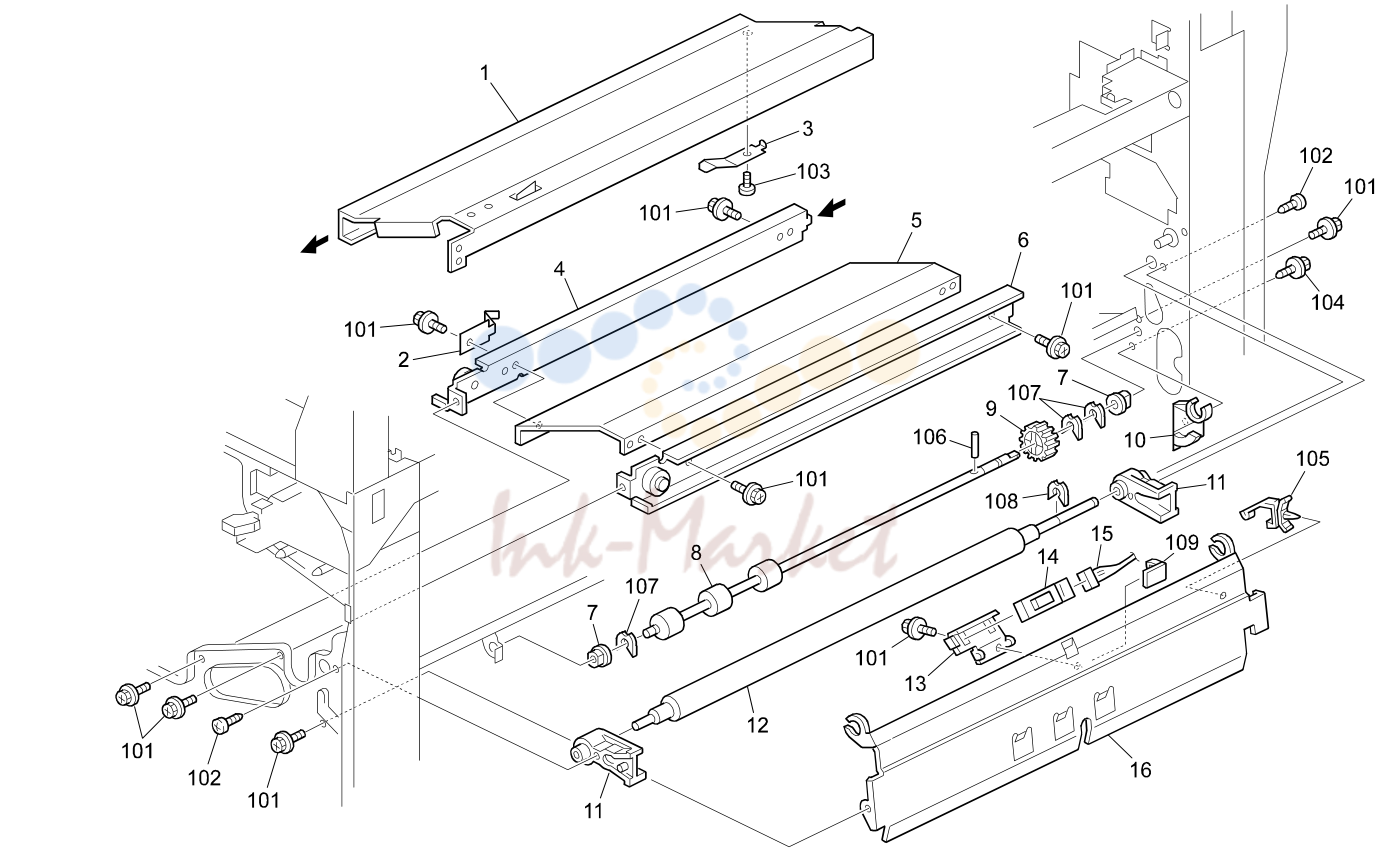

12. RESISTRATION (B051/B052)

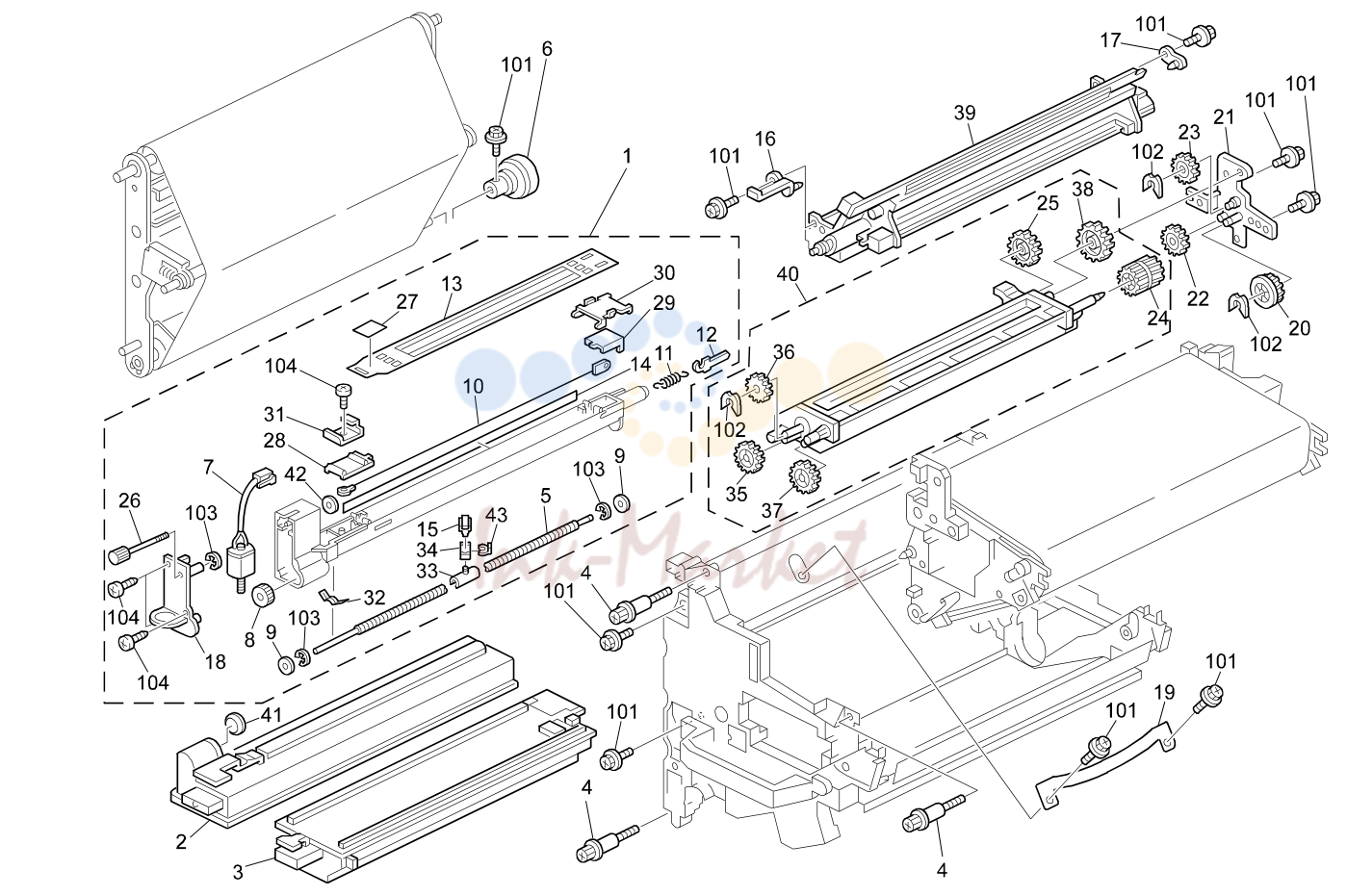

13. PCU UNIT (B051/B052)

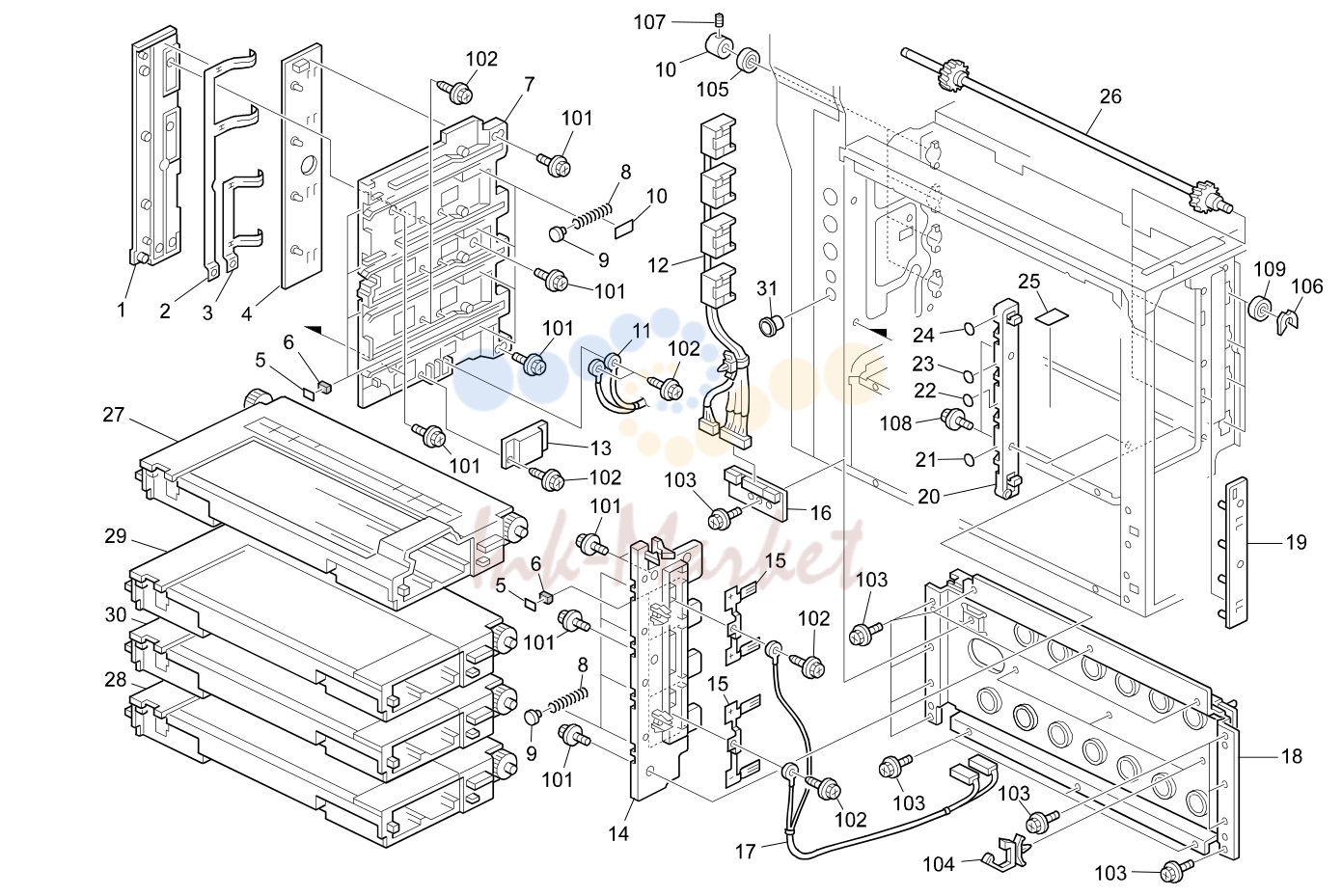

14. DEVELOPMENT UNIT (B051/B052)

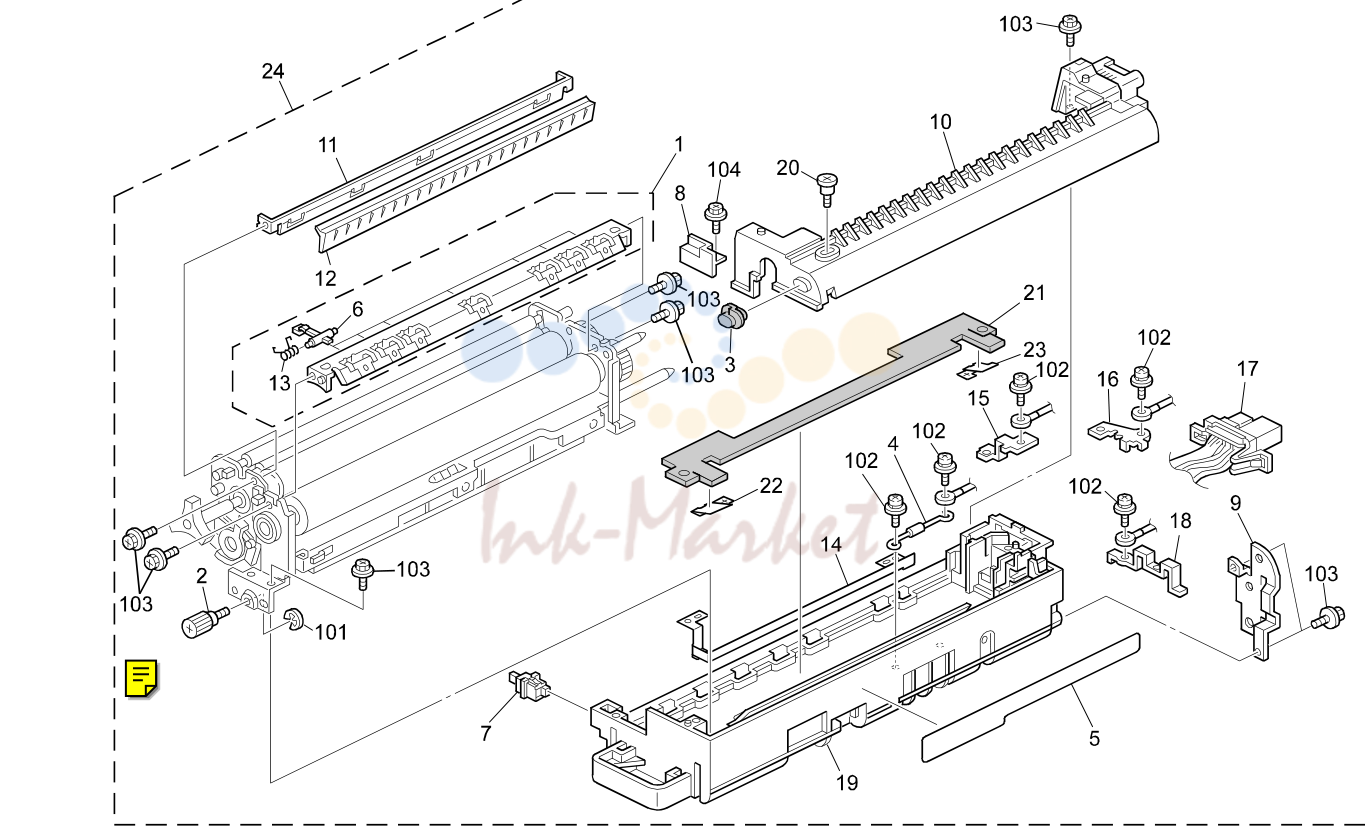

15. FUSING UNIT 1 (B051/B052)

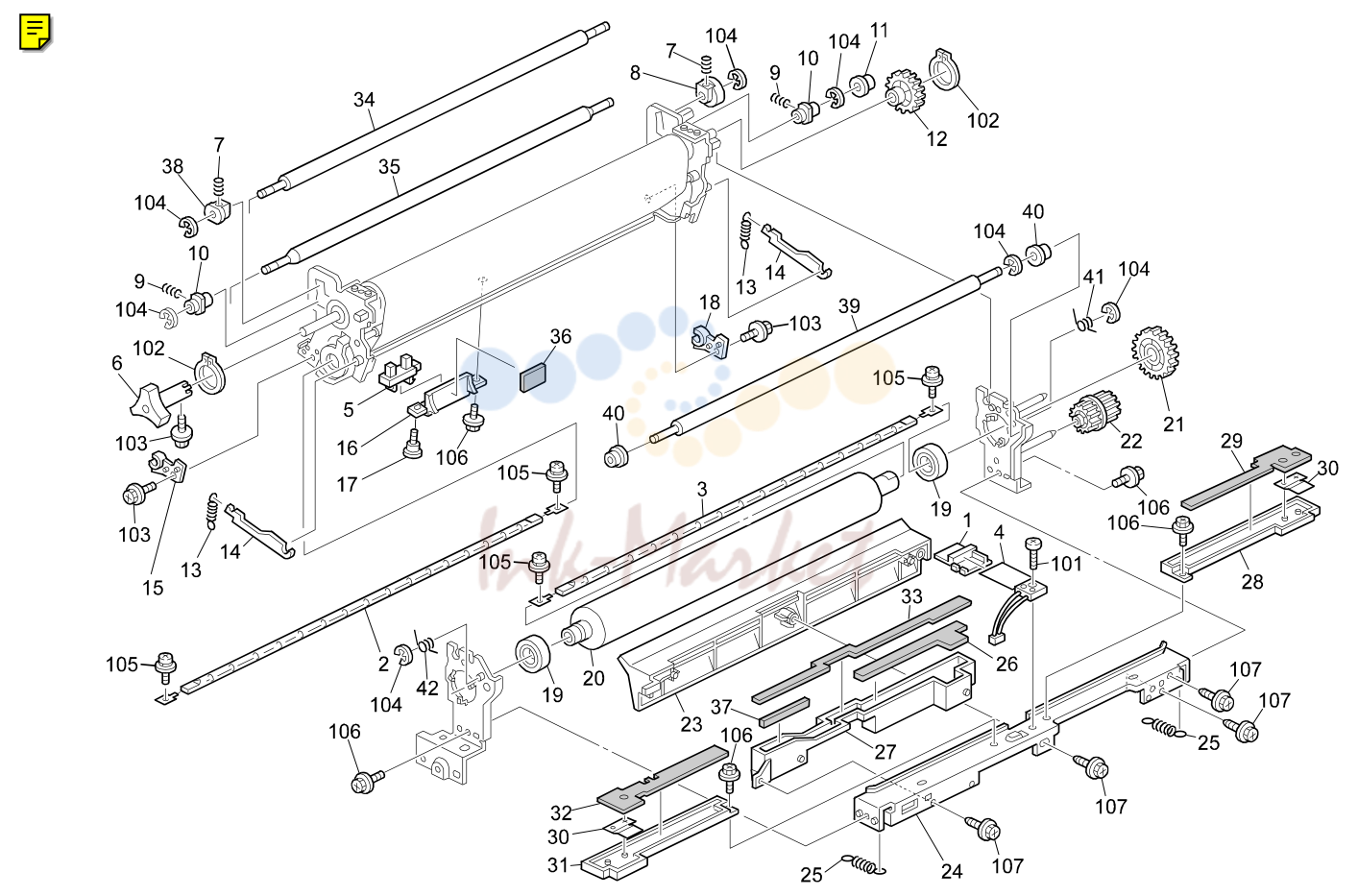

16. FUSING UNIT 2 (B051/B052)
17. FUSING UNIT 3 (B051/B052)
18. PAPER EXIT (B051/B052)
19. ELECTRICAL SECTION 1 (B051/B052)
20. ELECTRICAL SECTION 2 (B051/B052)
21. ELECTRICAL SECTION 3 (B051/B052)
22. ELECTRICAL SECTION 4 (B051/B052)
23. ELECTRICAL SECTION 5 (B051/B052)
24. DRIVE SECTION 1 (B051/B052)
25. DRIVE SECTION 2 (B051/B052)
26. DRIVE SECTION 3 (B051/B052)
27. FRAME SECTION (B051/B052)
28. BICU BOARD (B051/B052)
29. IOB BOARD (B051/B052)
30. EXIOB BOARD (B051/B052)
31. CONTROL BOARD (B051/B052)
32. DECAL AND DOCUMENTS (B051/B052)
33. SPECIAL TOOLS (B051/B052)

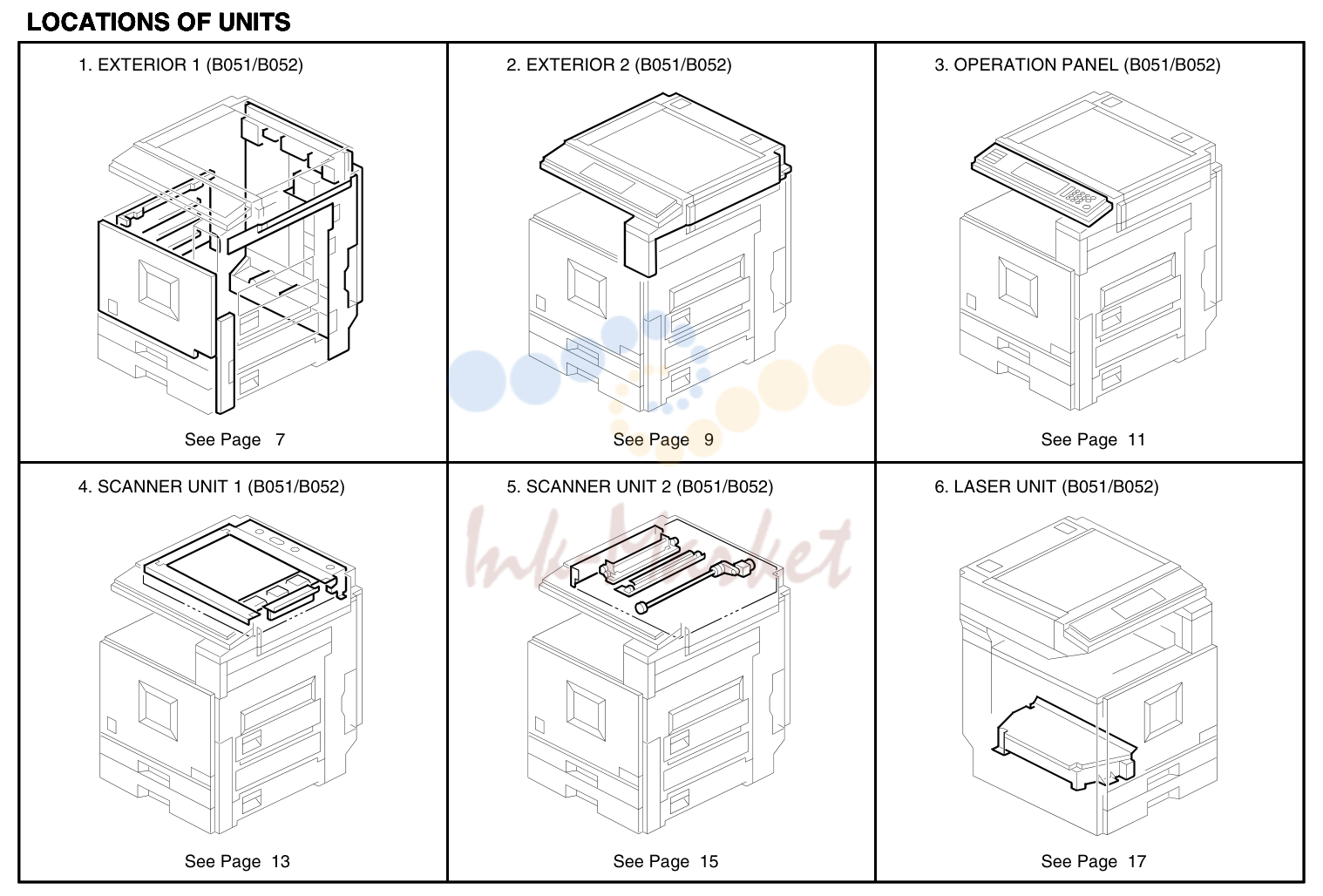

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Описание
21	B0516509 запросить цену →	Operating Instructions System - TWN
1	G0701250 запросить цену →	Front Door
22	A2592337 запросить цену →	Dust Filter
2	B0511360 запросить цену →	Cover - Main Switch
23	B0511317 запросить цену →	Rear Filter Cover - Development
3	B0517520 запросить цену →	Emblem - RIC(B051)
24	B0511329 запросить цену →	Dust Filter - Scanner
3	B0517521 запросить цену →	Emblem - SAV(B051)
25	B0511326 запросить цену →	Rear Small Cover - Filter
3	B0517522 запросить цену →	Emblem - GES(B051)
3	B0517523 запросить цену →	Emblem - NAS(B051)
26	B0511316 запросить цену →	Rear Cover - Cap
27	B0511320 запросить цену →	Rear Filter Cover
3	B0517524 запросить цену →	Emblem - REX(B051)
28	G0701077 запросить цену →	Sound Proofing - Cover Filter
3	B0517525 запросить цену →	Emblem - LAN(B051)
3	B0517526 запросить цену →	Emblem - INF(B051)
29	B0511324 запросить цену →	Seal - Filter Cover
30	B0511328 запросить цену →	Seal - Filter Cover
3	B0527520 запросить цену →	Emblem - RIC(B052)
31	B0511323 запросить цену →	Filter Cover
3	B0527521 запросить цену →	Emblem - SAV(B052)
3	B0527522 запросить цену →	Emblem - GES(B052)
32	AA012120 запросить цену →	Exhaust Filter
33	AA010113 запросить цену →	Ozone Filter
3	B0527523 запросить цену →	Emblem - NAS(B052)
3	B0527524 запросить цену →	Emblem - REX(B052)
34	B0511315 запросить цену →	Rear Cover - Duplex
35	B0511311 запросить цену →	Rear Lower Cover
3	B0527525 запросить цену →	Emblem - LAN(B052)
36	B0511325 запросить цену →	Lower Cover - Fan Motor
3	B0527526 запросить цену →	Emblem - INF(B052)
37	B0511270 запросить цену →	Right Rear Cover
4	GA003035 запросить цену →	Energy Decal
5	A1661363 запросить цену →	Hinge Pin
38	B0511271 запросить цену →	Gate Cap
6	G0701253 запросить цену →	Magnet Catich - Front Cover
39	G0701262 запросить цену →	Duplex Small Cap
40	B0511380 запросить цену →	Rear Cap - Duplex
7	B0511392 запросить цену →	Operate Sheet
41	G0701261 запросить цену →	Duplex Cap
8	A2591522 запросить цену →	Decal - Inner Cover
9	B0511371 запросить цену →	Inner Right Lower Cover
42	B0511260 запросить цену →	Right Front Cover
43	B0516607 запросить цену →	Operating Instructions Copy - NA
10	G0701375 запросить цену →	Development Inner Cover
11	GA003014 запросить цену →	Decal - Paper Tray
43	B0516608 запросить цену →	Operating Instructions Copy - AA
43	B0516609 запросить цену →	Operating Instructions Copy - TWN
12	B0278521 запросить цену →	O/I Holder - Assembly
13	G0701370 запросить цену →	Left Inner Cover
44	B0511399 запросить цену →	Operate Mask Decal
14	AG070014 запросить цену →	Magnet Catch
15	B0511280 запросить цену →	Left Cover
16	C1052352 запросить цену →	Stepped Screw - M6x1.7
17	G0701290 запросить цену →	Development Unit Cover
18	B0511310 запросить цену →	Rear Cover
19	B0391364 запросить цену →	Rivet - M7
20	B0511322 запросить цену →	Cover - Oil Tank
101	04513008H запросить цену →	Tapping Screw - M3x8
102	04514008H запросить цену →	Tapping Screw - 4x8
21	B0516507 запросить цену →	Operating Instructions System - NA
21	B0516508 запросить цену →	Operating Instructions System - AA
103	04503008B запросить цену →	Tapping Screw - M3x8

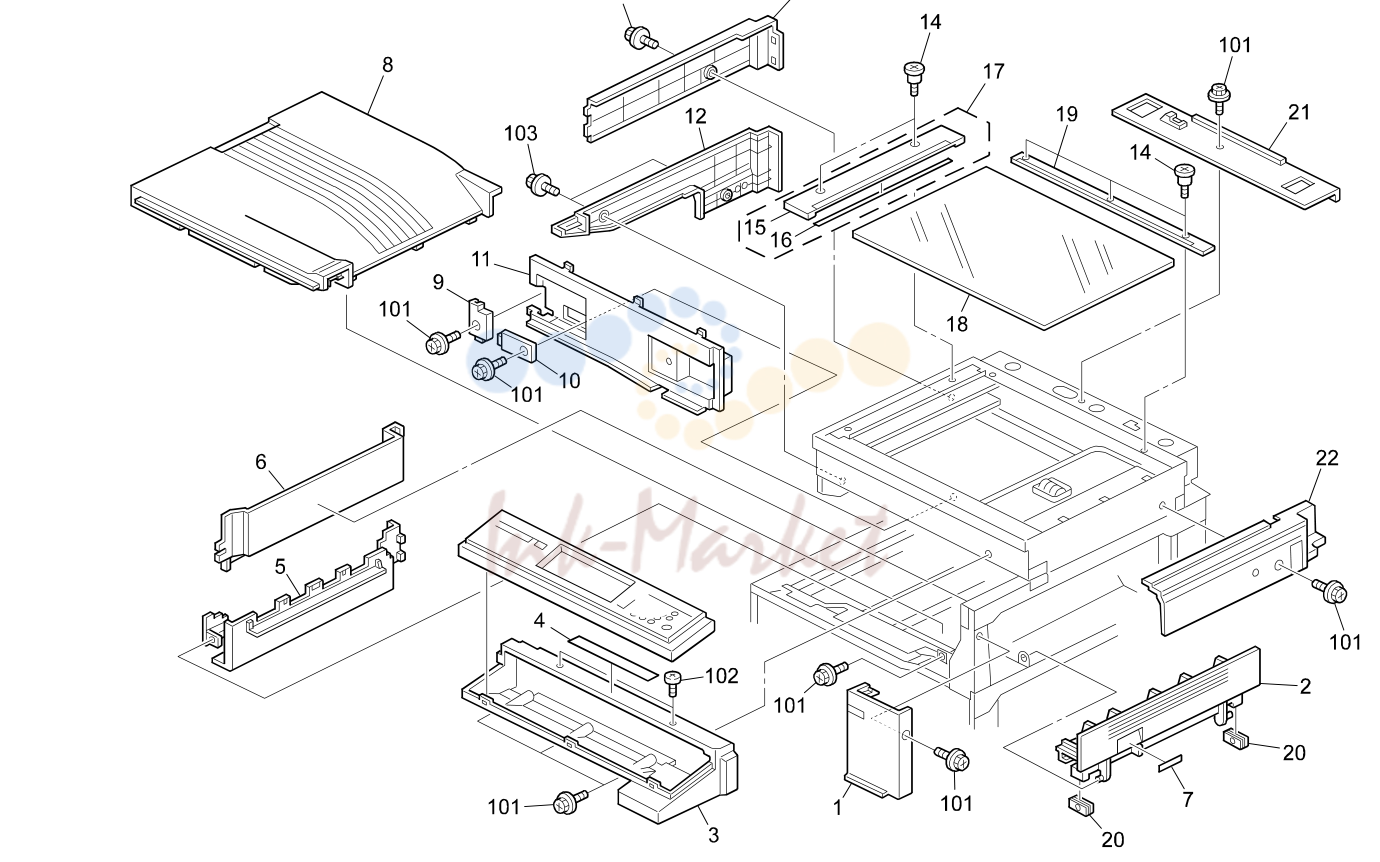

2. EXTERIOR 2 (B051/B052)

№	Артикул	Описание
1	B0511205 запросить цену →	Upper Cover - Right Front
101	04513008H запросить цену →	Tapping Screw - M3x8
2	B0511300 запросить цену →	Paper Exit Cover - Sub Unit
102	03530050H запросить цену →	Screw - M3X5
3	B0511345 запросить цену →	Front Cover - Scanner
103	04513006H запросить цену →	Tapping Screw - 3x6
4	B0511347 запросить цену →	Caution Chart Decal - English
5	B0511251 запросить цену →	Cover - Right Exit
6	B0511252 запросить цену →	Cover - Upper Exit
7	AA003021 запросить цену →	Decal - Exit Grip
8	B0511250 запросить цену →	Left Cover - Paper Exit
9	B0511255 запросить цену →	Exit Connecting Cover - Cap
10	B0511253 запросить цену →	Cover - Rear Exit
11	B0511254 запросить цену →	Rear Exit Cover - Cap
12	B0511290 запросить цену →	Left Upper Cover
13	B0511341 запросить цену →	Left Cover - Scanner
14	A1931759 запросить цену →	Stepped Screw
15	B0241700 запросить цену →	Left Scale - Printing
16	A1931752 запросить цену →	Left Scale Guide
17	B0241680 запросить цену →	Left Scale
18	A2501752 ✓ в наличии	Exposure Glass
19	B0241701 запросить цену →	Inner Back Scale
20	AG070014 запросить цену →	Magnet Catch
21	B0511340 запросить цену →	Rear Cover - Scanner
22	B0511342 запросить цену →	Light Cover - Scanner

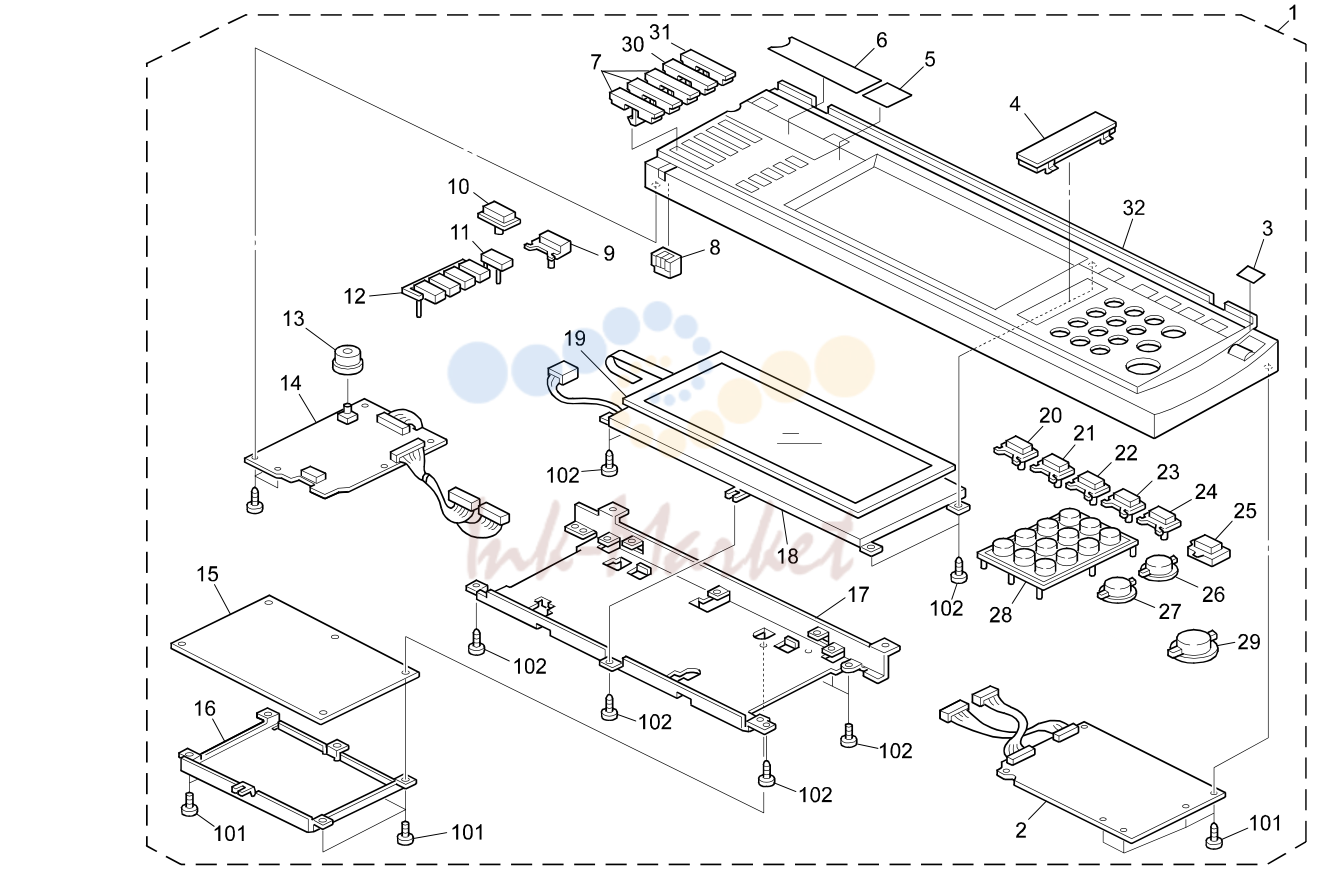

3. OPERATION PANEL (B051/B052)

№	Артикул	Описание
1	B0511455 запросить цену →	Operation Panel Sub Unit (NA)
28	B0511491 запросить цену →	Keytop - 10key (AA)
1	B0511456 запросить цену →	Operation Panel Sub Unit (EU)
29	G5701941 запросить цену →	Keytop - Start/Stop
1	B0511457 запросить цену →	Operation Panel Sub Unit (TWN)
30	G5702064 запросить цену →	Keytop - Switch (120V)
1	B0511458 запросить цену →	Operation Panel Sub Unit (AA)
30	G5702074 запросить цену →	Keytop - Switch (230V)
2	G5701991 запросить цену →	Operation Panel Board - Right
31	G5702063 запросить цену →	Keytop Copy (120V)
31	G5702073 запросить цену →	Keytop Copy (230V)
3	G5702068 запросить цену →	Sheet Power Source (120V)
32	B0511485 запросить цену →	Case - Operation Panel(120V)
3	G5702078 запросить цену →	Sheet Power Source (230V)
4	G5701971 запросить цену →	Keytop Cover - Right
32	G5702051 запросить цену →	Case - Operation Panel (230V)
5	G5701966 запросить цену →	Sheet - Color C
6	G5702080 запросить цену →	Sheet LED - English
7	G5701963 запросить цену →	Keytop Switch - Large
8	G5701972 запросить цену →	Lens - Data Input
9	G5701948 запросить цену →	Keytop - Color Adjust
10	G5701951 запросить цену →	Keytop - Counter
11	B0511482 запросить цену →	Keytop - ACS
12	G5701953 запросить цену →	Keytop - Color Select
13	G5701964 запросить цену →	Knob - Contrast
14	G5701990 запросить цену →	Operation Panel Board - Left
15	B0515236 запросить цену →	LCDC Board (120V)
15	B0515237 запросить цену →	LCDC Board (230V)
15	B0515231 запросить цену →	LCDC Board (TWN/AA)
16	B0041521 запросить цену →	LCDC Cover
17	G5701980 запросить цену →	Bracket - Operation Panel LCD
18	B0045216 запросить цену →	LCD - Hvga U14 B1
19	A2295216 запросить цену →	Touch Panel
20	G5701947 запросить цену →	Keytop - Check Modes
21	G5701950 запросить цену →	Keytop - Program
22	G5702062 запросить цену →	Keytop Clear Modes - EXP
23	G5701946 запросить цену →	Keytop - Energy Saver
24	G5701945 запросить цену →	Keytop - Interrupt
25	G5701967 запросить цену →	Keytop - Power Source
26	G5701943 запросить цену →	Keytop - Sample Copy
27	G5701942 запросить цену →	Keytop - Clear/Stop
28	G5702061 запросить цену →	Keytop - 10key (120V)
101	03530040B запросить цену →	Screw - M3X4
102	04523010B запросить цену →	Tapping Bind Screw - M3x10
28	G5701944 запросить цену →	Keytop - 10key (230V)

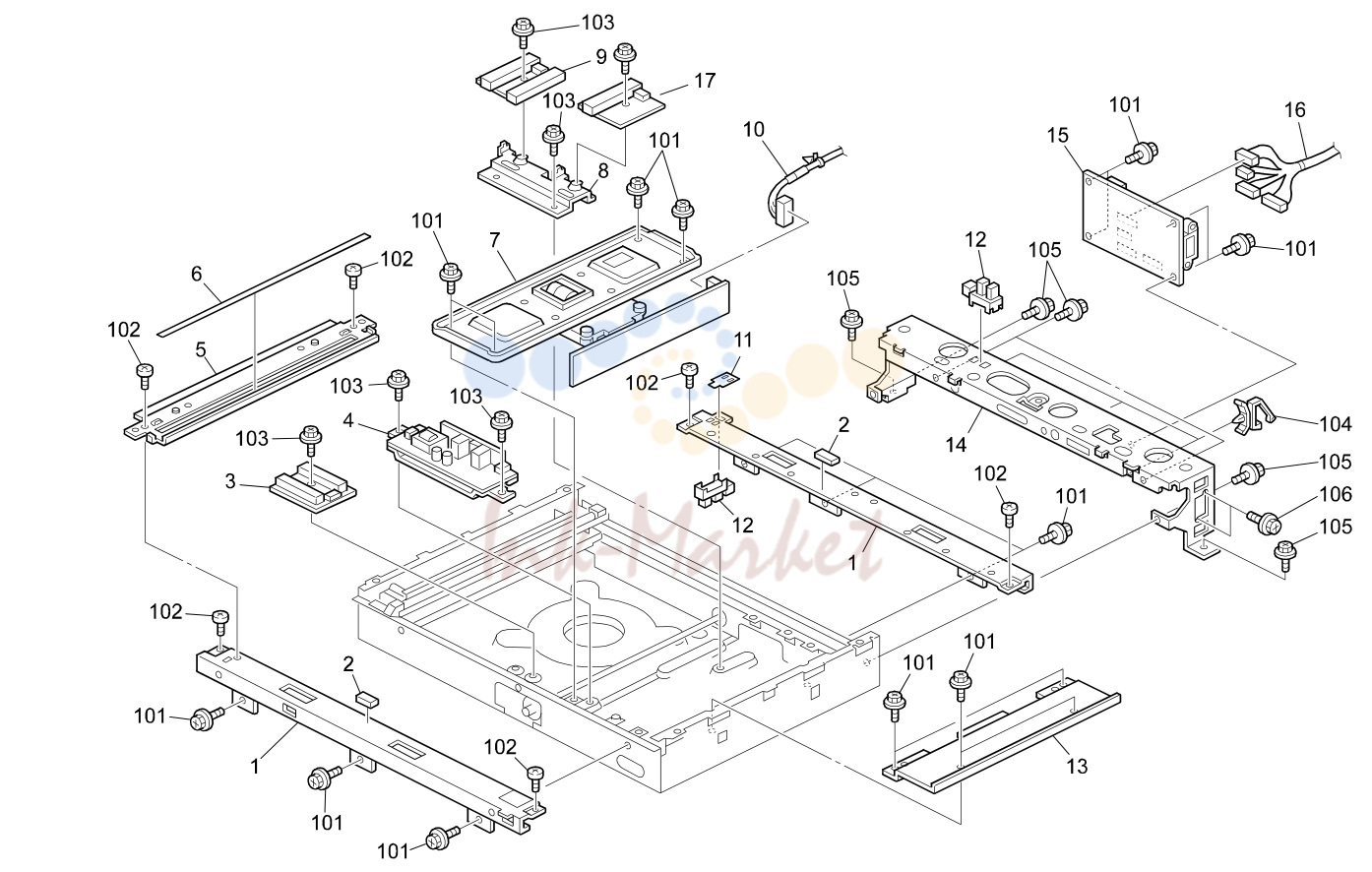

4. SCANNER UNIT 1 (B051/B052)

№	Артикул	Описание
101	04513006B запросить цену →	Tapping Screw - M3x6
1	G5701043 запросить цену →	Scanner Front Frame
2	54421924 запросить цену →	Exposure Glass Cushion
102	04533006B запросить цену →	Tapping Screw - M3x6
3	AW010095 запросить цену →	Original Sensor - H=81.5
103	08025276 запросить цену →	Tapping Screw With Washer - M3x6
104	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
4	B0515730 запросить цену →	Stabilizer
5	B0511801 запросить цену →	Sheet Through Bracket - DF
105	04513008H запросить цену →	Tapping Screw - M3x8
6	B0511803 запросить цену →	Seal - Exposure Glass
106	04503008H запросить цену →	Tapping Screw - M3x8
7	B0511689 запросить цену →	Lens Holder Assembly
8	G5701040 запросить цену →	Bracket - Original Sensor
9	AW010056 запросить цену →	Original Sensor - H=2-66
10	B0515331 запросить цену →	Interface Cable - BICU Board
11	A1931793 запросить цену →	Scanner Home Sensor Stopper
12	AW020120 запросить цену →	Photointerruptor - Flat
13	G5701221 запросить цену →	Inner Cover
14	B0511800 запросить цену →	Bracket - Document Feeder Hinge
15	B0515232 запросить цену →	I/O Control Board - Scanner
16	B0525330 запросить цену →	Scanner Harness
17	AW010059 запросить цену →	Original Sensor - H=1-66

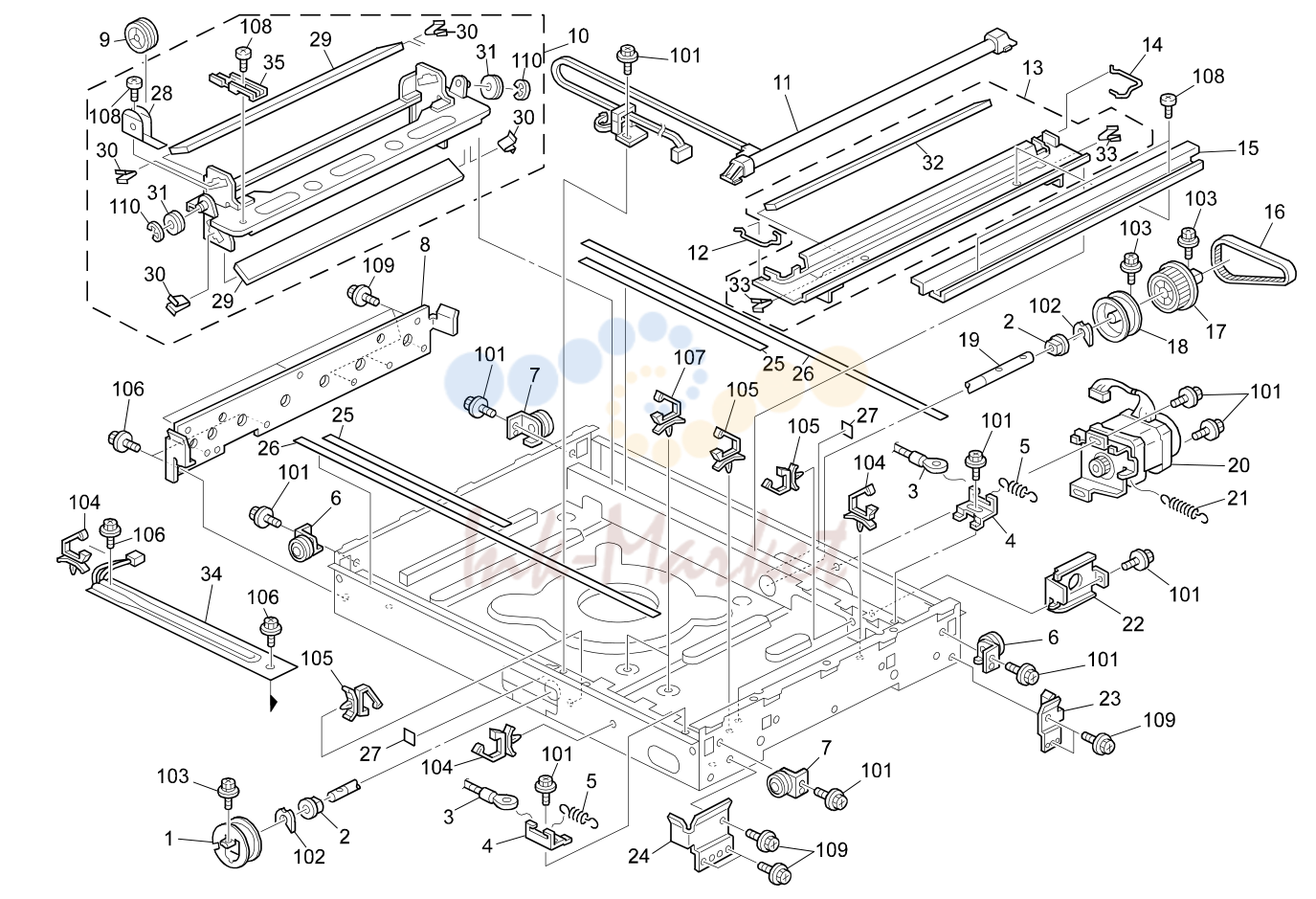

5. SCANNER UNIT 2 (B051/B052)

№	Артикул	Описание
1	G5701142 запросить цену →	Front Pulley Drive Wire
35	G5702832 запросить цену →	Guide - High Voltage Supply Cord
2	AA082104 запросить цену →	Bushing - 8x12x7
3	AA050110 запросить цену →	Drive Wire - MM1.0
4	G5701136 запросить цену →	Tension Bracket
5	A1931783 запросить цену →	Tension Spring
6	A2671853 запросить цену →	Pulley - Front Left
7	A2671854 запросить цену →	Pulley - Rear Left
8	B0511105 запросить цену →	Supporting Plate - Left Scanner
9	G5702834 запросить цену →	Pulley - High Voltage Supply Cord
10	G5702820 запросить цену →	2nd Mirror Carriage - Assembly
11	B0511820 запросить цену →	Xenon Lamp - 8.0MM
12	A1931766 запросить цену →	Wire Clamp
13	G5702720 запросить цену →	1st Mirror Carriage - Assembly
14	A1931769 запросить цену →	Clamp - Rear Wire
15	G5702733 запросить цену →	Shielding Plate
16	AA043935 запросить цену →	Timing Belt - S1.5M236
17	G5701133 запросить цену →	Timing Pulley
18	G5701147 запросить цену →	Rear Pulley - Drive Wire
19	G5701132 запросить цену →	Scanner Drive Shaft
20	G5701150 запросить цену →	Stepper Motor - DC4.68W
21	A1931784 запросить цену →	Tension Spring
22	B0511802 запросить цену →	IOB Scanner Bracket
23	B0511114 запросить цену →	Rear Right Bracket - Scanner
24	B0511113 запросить цену →	Front Right Bracket - Scanner
25	G5701030 запросить цену →	2nd Slide Rail
101	04513006B запросить цену →	Tapping Screw - M3x6
26	A1931816 запросить цену →	1st Slide Rail
102	08050088 запросить цену →	Retaining Ring - M6
27	G5701160 запросить цену →	Spacer Bushing
103	08046075 запросить цену →	Hexagonal Bolt - M3x8
28	G5702833 запросить цену →	Pulley Holder
104	11050460 запросить цену →	Clamp
29	G5702826 запросить цену →	2nd Mirror
30	G4042810 запросить цену →	Spring Plate - 2nd Mirror
105	11050516 запросить цену →	Clamp
31	A2671855 запросить цену →	Wire Pulley - M18
106	08025276 запросить цену →	Tapping Screw With Washer - M3x6
32	AC030142 запросить цену →	1st Mirror
107	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
108	03530050H запросить цену →	Screw - M3X5
33	A1931767 запросить цену →	1st Mirror Holder
34	A2501821 запросить цену →	Heater - 9W (120V)
109	04513008B запросить цену →	Tapping Screw - M3x8
110	07200040E запросить цену →	Retaining Ring - M4
34	A2501822 запросить цену →	Heater - 9W (230V)

6. LASER UNIT (B051/B052)

№	Артикул	Описание
103	04523010B запросить цену →	Tapping Bind Screw - M3x10
1	G0701971 запросить цену →	LD Unit Cover
2	G0701941 запросить цену →	Cover
3	AA000217 запросить цену →	Decal - LD
4	G0701942 запросить цену →	Front Cover Shield
5	G0291975 запросить цену →	Cylindrical Lens
6	G0701925 запросить цену →	Sync Detector Holder
7	G0701972 запросить цену →	Cover Bracket - LD Unit
8	G0705240 запросить цену →	Sync Detector Board
9	G0705342 запросить цену →	Harness - LD Control Board-sync
10	B0525421 запросить цену →	BICU Harness
11	B0515425 запросить цену →	FFC LD Harness
12	G0701975 запросить цену →	Polygon Scanner
13	G0701955 запросить цену →	Cleaner
14	G0701954 запросить цену →	Cleaner Holder
15	G0701952 запросить цену →	Shield Glass Cover
16	G0701953 запросить цену →	Cleaner Shaft
17	G0701902 запросить цену →	Positioning Pin
18	G0701903 запросить цену →	Shield Glass
19	G0701956 запросить цену →	Cleaner Grip

7. PAPER TRAY 1 (B051/B052)

№	Артикул	Описание
1	G0702700 запросить цену →	Paper Tray Assembly
101	08050088 запросить цену →	Retaining Ring - M6
102	06230140E запросить цену →	Spring Pin - 3x14mm
2	G0702730 запросить цену →	Decal - Paper Set Direction
3	G0702712 запросить цену →	Front Side Fence - Assembly
4	G0702714 запросить цену →	Front Lever - Stopper
5	G0702713 запросить цену →	Spring Plate Stopper
6	AF016097 запросить цену →	Front Side Fence
7	AF017025 ✓ в наличии	End Fence
8	AF011047 запросить цену →	Tray Bottom Plate
9	52152713 запросить цену →	Bottom Plate Pad
10	AA063628 запросить цену →	Spring - 5.9n/16.6n
11	A2672869 запросить цену →	Gear - 16Z
12	G0702719 запросить цену →	Ground Plate- Bottom Plate
13	G0702711 запросить цену →	Base Stopper
14	AA060866 запросить цену →	Lever Spring
15	G0702716 запросить цену →	Rear Side Fence - Assembly
16	G0702717 запросить цену →	Rear Lever - Stopper
17	AF016098 запросить цену →	Rear Side Fence
18	G0702728 запросить цену →	Joint - Feed Roller Shaft
19	AA063630 запросить цену →	Spring
20	B0392727 запросить цену →	Bushing - 8x12x10
21	G0702725 запросить цену →	Grounding Plate
22	G0702726 запросить цену →	Paper Feed Roller Shaft
23	G0702722 запросить цену →	Friction Pad
24	AA063629 запросить цену →	Spring - 2.8n
25	AF031059 запросить цену →	Paper Feed Roller - 36mm
26	52152621 запросить цену →	Snap Ring - M6
27	G0702710 запросить цену →	Paper Size Sensor Link
28	AA003022 запросить цену →	Decal - Paper Tray
29	B0512580 запросить цену →	Decal - OHP Paper Feed
30	B0512581 запросить цену →	Decal - End Fence

8. PAPER TRAY 2 (B051/B052)

№	Артикул	Описание
1	B0512700 запросить цену →	Paper Tray2 Assembly
101	08050088 запросить цену →	Retaining Ring - M6
2	G0702730 запросить цену →	Decal - Paper Set Direction
102	06230140E запросить цену →	Spring Pin - 3x14mm
3	G0702712 запросить цену →	Front Side Fence - Assembly
4	G0702714 запросить цену →	Front Lever - Stopper
5	G0702713 запросить цену →	Spring Plate stopper
6	AF016097 запросить цену →	Front Side Fence
7	AF017025 ✓ в наличии	End Fence
8	AF011047 запросить цену →	Tray Bottom Plate
9	52152713 запросить цену →	Bottom Plate Pad
10	AA063628 запросить цену →	Spring - 5.9n/16.6n
11	A2672869 запросить цену →	Gear - 16Z
12	G0702719 запросить цену →	Ground Plate- Bottom Plate
13	G0702711 запросить цену →	Base Stopper
14	AA060866 запросить цену →	Lever Spring
15	G0702716 запросить цену →	Rear Side Fence - Assembly
16	G0702717 запросить цену →	Rear Lever - Stopper
17	AF016098 запросить цену →	Rear Side Fence
18	G0702728 запросить цену →	Joint - Feed Roller Shaft
19	AA063630 запросить цену →	Spring
20	B0392727 запросить цену →	Bushing - 8x12x10
21	G0702725 запросить цену →	Grounding Plate
22	G0702726 запросить цену →	Paper Feed Roller Shaft
23	G0702722 запросить цену →	Friction Pad
24	AA063629 запросить цену →	Spring - 2.8n
25	AF031059 запросить цену →	Paper Feed Roller - 36mm
26	52152621 запросить цену →	Snap Ring - M6
27	G0702710 запросить цену →	Paper Size Sensor Link
28	AA003022 запросить цену →	Decal - Paper Tray
29	B0512580 запросить цену →	Decal - OHP Paper Feed
30	B0512581 запросить цену →	Decal - End Fence

9. VERTICAL TRANSFER 1 (B051/B052)

№	Артикул	Описание
1	A8602560 запросить цену →	Roller - Guide
101	04513006B запросить цену →	Tapping Screw - M3x6
2	AA082101 запросить цену →	Bushing - 6x10x6
102	08050089 запросить цену →	Retaining Ring - M4
3	AW020127 запросить цену →	Photointerruptor
103	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
104	04513014B запросить цену →	Tapping Screw - M3-14
4	B0512568 запросить цену →	Guide Plate - Paper Feed2
5	AF020558 запросить цену →	Roller - Vertical Transport
105	12042521 запросить цену →	Micro Switch
106	11050522 запросить цену →	Edge Saddle - Les0510
6	B0512553 запросить цену →	Upper Guide Plate - Paper Feed2
7	B0512610 запросить цену →	Guide Plate - Vertical Transport
107	04503008B запросить цену →	Tapping Screw - M3x8
8	B0512551 запросить цену →	Cover - Vertical Transport
9	AG070014 запросить цену →	Magnet Catch
10	AA080254 запросить цену →	Bushing - M4
11	B0512557 запросить цену →	Compresion Spring
12	A2322862 запросить цену →	Driven Roller
13	B0512558 запросить цену →	Stopper Band
14	G0702646 запросить цену →	Paper End Sensor Feeler
15	AA060866 запросить цену →	Lever Spring
16	G0702645 запросить цену →	Release Lever
17	AW020120 запросить цену →	Photointerruptor - Flat
18	B0512550 запросить цену →	Bracket - Paper End Sensor2
19	G0702647 запросить цену →	Feeler - Paper Bolume Sensor
20	G0702644 запросить цену →	Sensor Rear Bracket
21	B0525471 запросить цену →	Harness - Paper Feed2

10. VERTICAL TRANSFER 2 (B051/B052)

№	Артикул	Описание
1	G0702606 запросить цену →	Guide Plate
101	04513006B запросить цену →	Tapping Screw - M3x6
102	04503008B запросить цену →	Tapping Screw - M3x8
2	G0702607 запросить цену →	Guide Plate - Vertical Transport
3	G0702608 запросить цену →	Leading Edghe Guide
4	AA143493 запросить цену →	Screw
5	G0701196 запросить цену →	Right Link - Transport Cover
6	G0701354 запросить цену →	Front Support Plate - Right Cover
7	A2321284 запросить цену →	Spring Holder
8	AA063402 запросить цену →	Spring
9	G0701361 запросить цену →	Un Lock Hook
10	AA003020 запросить цену →	Decal - Vertical Transport Grip
11	G0701284 запросить цену →	Light Lower Cover
12	G0701353 запросить цену →	Rear Right Cover Hook
13	G0701356 запросить цену →	Rear Support Plate - Right Cover
14	G0701357 запросить цену →	Right Cover

11. VERTICAL TRANSFER 3 (B051/B052)

№	Артикул	Описание
101	04503008B запросить цену →	Tapping Screw - M3x8
1	B0511359 запросить цену →	Right Cover - Vertical Transport
102	07403708 запросить цену →	Bushing - 8x12x3.5
2	G0706221 запросить цену →	Transfer Unit Stopper
3	AA063563 запросить цену →	Spring
103	07200060E запросить цену →	Retaining Ring - M6
104	03530040B запросить цену →	Screw - M3X4
4	AA080254 запросить цену →	Bushing - M4
5	A2322862 запросить цену →	Driven Roller
105	05730040E запросить цену →	Hexagon Headless Set Screw - M3x4
6	AA063876 запросить цену →	Transfer Unit Spring -10n
106	04513006B запросить цену →	Tapping Screw - M3x6
7	G0702585 запросить цену →	Registration Driven Cleaner
107	11050189 запросить цену →	Cord Holder
8	G0701281 запросить цену →	Right Cover Guide - By-pass Feed
9	AA063631 запросить цену →	Spring - 20n
10	AA080259 запросить цену →	Bushing
11	G0706229 запросить цену →	Vertical Transport Sheet
12	AF021068 запросить цену →	Registration Driven Roller - 14mm
13	G0702583 запросить цену →	Right Guide Plate
14	G0702584 запросить цену →	Grounding Plate
15	G0706245 запросить цену →	Entrance Guide
16	G0706200 запросить цену →	Transfer Roller
17	G0706201 запросить цену →	Roller - Transfer Roller
18	G0706236 запросить цену →	Collar - 8x11x10
19	G0706202 запросить цену →	Transfer Roller Bushing
20	G0706206 запросить цену →	Transfer Roller Holder
21	G0706231 запросить цену →	Transport Guide W/t Discharge Pins
22	G0705356 запросить цену →	Separation Bias Wire
23	G0706239 запросить цену →	Rear Arm
24	G0706204 запросить цену →	Transfer Unit Frame
25	G0706240 запросить цену →	Arm Shaft
26	G0705370 запросить цену →	Ground Wire - 2nd Transfer Arm
27	G0706210 запросить цену →	Rear Grounding Plate
28	G0706218 запросить цену →	Transfer Roller Terminal
29	B0516243 запросить цену →	Terminal Cover Sheet
30	G0706205 запросить цену →	Frame Stay
31	G0706238 запросить цену →	Front Arm
32	G0706220 запросить цену →	Separation Terminal

12. RESISTRATION (B051/B052)

№	Артикул	Описание
101	04513006B запросить цену →	Tapping Screw - M3x6
1	G0706145 запросить цену →	Slide Rail
2	G0706175 запросить цену →	Grounding Plate - Slide Rail
102	04523008B запросить цену →	Tapping Screw - M3x8
3	G0706157 запросить цену →	Slide Rail Stopper
103	03530040B запросить цену →	Screw - M3X4
104	04503008B запросить цену →	Tapping Screw - M3x8
4	G0706150 запросить цену →	Left Lower Rail
105	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
5	G0706158 запросить цену →	Power Supply Unit Cover
106	06220160E запросить цену →	Spring Pin - 2x16mm
6	G0706152 запросить цену →	Right Lower Rail
107	08050089 запросить цену →	Retaining Ring - M4
7	AA082101 запросить цену →	Bushing - 6x10x6
8	AF020558 запросить цену →	Roller - Vertical Transport
108	08050088 запросить цену →	Retaining Ring - M6
109	11050542 запросить цену →	Harness Clamp - MSBS-1207
9	AB011225 запросить цену →	Gear - 28Z
10	G0701197 запросить цену →	Gap Gear Guide
11	AA080271 запросить цену →	Bushing
12	AF020536 запросить цену →	Registration Drive Roller
13	G0702577 запросить цену →	Registration Sensor Bracket
14	AW010049 запросить цену →	Photo Reflection Sensor
15	G0705310 запросить цену →	Registration Sensor Harness
16	G0702573 запросить цену →	Registration Guide

13. PCU UNIT (B051/B052)

№	Артикул	Описание
36	AB011473 запросить цену →	Gear - 13Z
1	B0512151 запросить цену →	Charge Corona Assembly
37	AB011474 запросить цену →	Gear - 24Z
2	B0512100 запросить цену →	Waste Toner Botle - OPC Belt
38	AB011476 запросить цену →	Idler Gear - 35Z
3	B0516310 запросить цену →	Waste Toner Botle - Transfer Belt
4	G0702358 запросить цену →	Flanged Hexagonal Head Bolt -M4x14
39	G0702050 запросить цену →	Charge Section Assembly
5	G0702165 запросить цену →	Cleaner Screw Shaft
40	G0706300 запросить цену →	Belt Cleaning Assembly
6	G0702318 запросить цену →	PCU Drive Joint
41	A2573490 запросить цену →	Cap - 20mm
7	G0702176 запросить цену →	Wire Cleaning Motor - DC0.46W
42	G0702164 запросить цену →	Spacer - Endblock
43	A1727650 запросить цену →	Slider Ring
8	AB010087 запросить цену →	Gear - 20Z
9	A0963863 запросить цену →	Spacer - 4x6x1
10	G0702178 ✓ в наличии	Charge Corona Wire
11	54422108 запросить цену →	Corona Wire Spring
12	A1727611 запросить цену →	Positioning Pin
13	G0702156 запросить цену →	Charge Corona Grid
14	G0702177 запросить цену →	Seal
15	G0702167 запросить цену →	Charge Corona Cleaner Holder
16	G0702119 запросить цену →	Front Positioning Plate
17	G0702120 запросить цену →	Raer Positioning Plate
18	G0702173 запросить цену →	DC Moter Cover - Charge Corona
19	G0702344 запросить цену →	Grip Belt - PCU
20	AB017595 запросить цену →	Doble Gear - 15Z/23Z
21	G0706394 запросить цену →	Rear Bracket - ITB Cleaning Unit
22	AB014215 запросить цену →	Idler Gear - 20Z
23	AB014224 запросить цену →	Idler Gear - 19Z
24	AB017631 запросить цену →	Gear - 26Z
25	AB011475 запросить цену →	Gear - 21Z
26	G0702174 запросить цену →	Knob Screw - Charge Corona
27	G0702136 запросить цену →	Grid Shadeing Plate
28	G0702159 запросить цену →	Front End Block Cover
29	G0702160 запросить цену →	Rear End Block Cover
30	G0702161 запросить цену →	Rear Bracket - Grid Plate
101	04513006B запросить цену →	Tapping Screw - M3x6
31	G0702162 запросить цену →	Spring Plate - Gridtension
32	G0702163 запросить цену →	Spring Plate - Screw Shaft
102	08050089 запросить цену →	Retaining Ring - M4
33	G0702166 запросить цену →	Cleaner Slider - Charge Corona
103	07200025B запросить цену →	Retaining Ring - M2.5
104	04523008B запросить цену →	Tapping Screw - M3x8
34	G0702168 запросить цену →	Charge Corona Cleaner

14. DEVELOPMENT UNIT (B051/B052)

№	Артикул	Описание
1	G0703293 запросить цену →	Terminal Cover - Doctor Blade
101	04513008B запросить цену →	Tapping Screw - M3x8
102	04523008B запросить цену →	Tapping Screw - M3x8
2	G0703291 запросить цену →	Doctor Blade Terminal
3	G0703292 запросить цену →	Doctor Blade Terminal
103	04513006B запросить цену →	Tapping Screw - M3x6
4	G0705270 запросить цену →	Rear Toner End Sensor
104	11050516 запросить цену →	Clamp
105	07403008 запросить цену →	Ball Bearing - 8x22x7
5	G0703237 запросить цену →	Damper Cover
6	G0703248 запросить цену →	Damper - Development Roller
106	08050088 запросить цену →	Retaining Ring - M6
107	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
7	B0513232 запросить цену →	Rear Side Plate - Development
8	G0703239 запросить цену →	Compression Spring
108	04503008B запросить цену →	Tapping Screw - M3x8
109	07403808 запросить цену →	Ball Bearing - 8x16x5mm
9	G0703240 запросить цену →	Spring Cap
10	G0704605 запросить цену →	Color Shaft - Development
11	G0705363 запросить цену →	Doctor Blade Bias Harness
12	G0705285 запросить цену →	Harness - ID Sensor Board
13	G0703295 запросить цену →	Bias Terminal Cover
14	G0703231 запросить цену →	Frontside Plate
15	G0703236 запросить цену →	Development Vias Terminal
16	G0705281 запросить цену →	ID Sensor Board
17	G0705353 запросить цену →	High Boltage Harness - B2
18	B0511106 запросить цену →	Stay - Left Lower Assembly
19	G0705260 запросить цену →	Front Toner End Sensor
20	G0703233 запросить цену →	Side Plate - Front Left
21	G0246992 запросить цену →	Display Decal - Magenta
22	G0246991 запросить цену →	Display Decal - Cyan
23	G0246993 запросить цену →	Display Decal - Yellow
24	G0246994 запросить цену →	Display Decal - Black
25	G0701093 запросить цену →	Front Lower Middle Shield
26	G0704607 запросить цену →	Development Shaft - FC
27	B0513204 запросить цену →	Development Unit - BK
28	B0513205 запросить цену →	Development Unit - M
29	B0513206 запросить цену →	Development Unit - Y
30	B0513207 запросить цену →	Development Unit - C
31	G0241473 запросить цену →	Bushing

15. FUSING UNIT 1 (B051/B052)

№	Артикул	Описание
103	04513006B запросить цену →	Tapping Screw - M3x6
1	G0704004 запросить цену →	Pick-off Pawl - Pressure Roller
2	B0514103 запросить цену →	Knob Screw - 4m
104	04513008H запросить цену →	Tapping Screw - M3x8
3	B0514312 запросить цену →	Oil Tank Packing
4	G0604351 запросить цену →	Thermofuse - 131ßC
5	AA000660 запросить цену →	Decal - High Temperature Warning
6	AE044041 запросить цену →	Stripper Pawl - Pressure Roller
7	AW500023 запросить цену →	Push Switch
8	B0514108 запросить цену →	Front Cover - Fusing
9	G0704148 запросить цену →	Shaft Support Plate
10	B0514101 запросить цену →	Upper Cover - Fusing
11	G0704106 запросить цену →	Guide Plate - Fusing Exit
12	G0704221 запросить цену →	Fusing Belt Upper Stay
13	AA069261 запросить цену →	Stripper Pawl Spring
14	G0704132 запросить цену →	Front Electrode Plate
15	G0704135 запросить цену →	Rearelectrode Plate
16	G0704141 запросить цену →	Connecting Electrode Plate
17	B0515424 запросить цену →	Fusing Unit Harness
18	G0704143 запросить цену →	Rear Pressure Terminal Electrode
19	G0704130 запросить цену →	Fusing Lower Cover
20	52062684 запросить цену →	Shoulder Screw - M3
21	G0704138 запросить цену →	Absorben - Lower Fusing Cover
22	G0704136 запросить цену →	Spring Plate - Front Fusing Cover
23	G0704137 запросить цену →	Spring Plate - Rear Fusing Cover
24	B0514026 запросить цену →	Fusing Sub Unit (120V)
24	B0514031 запросить цену →	Fusing Sub Unit (230V)

Каталог очень большой (1346 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
