Ricoh aficio 1085 partes — каталог запчастей со схемами

Содержание

• 1. EXTERIOR 1 (A294)
• 2. PAPER FEED UNIT 1 (A294)
• 3. VERTICAL TRANSPORT (A294)
• 4. TONER BANK UNIT 1 (A294)
• 5. TONER SUPPLY UNIT 1 (A294)
• 6. TONER HOPPER SECTION (A294)

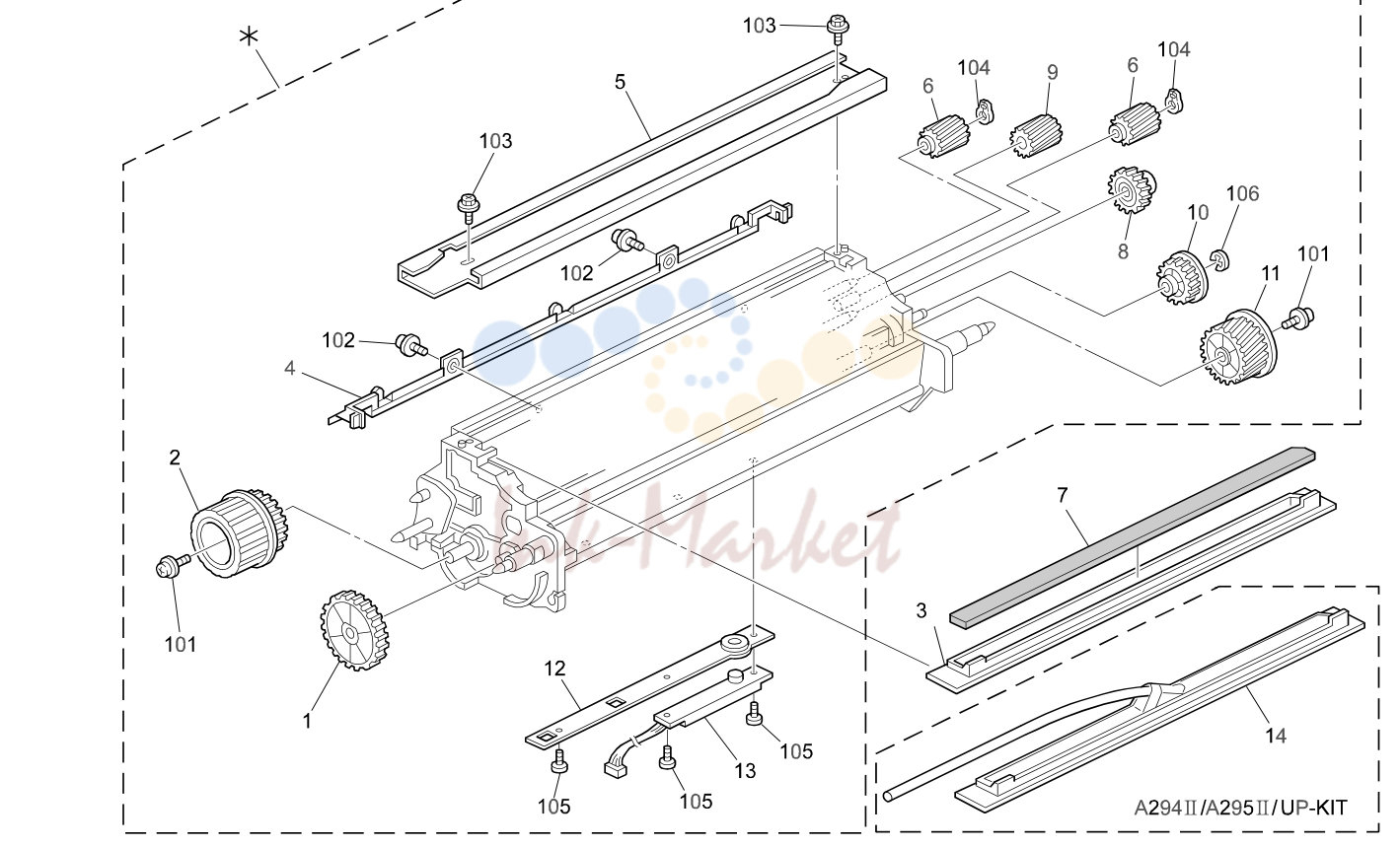

• 7. DEVELOPMENT UNIT 1(A294)

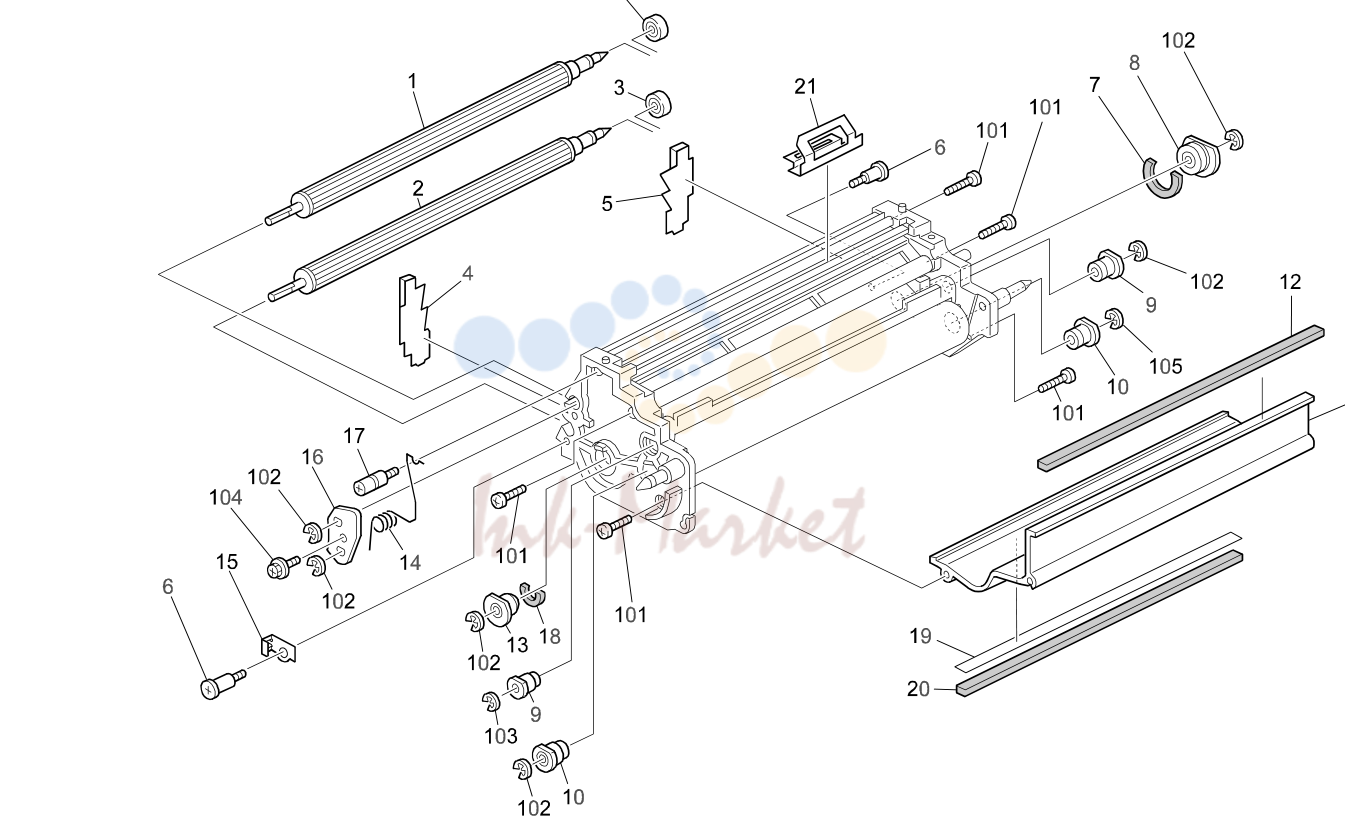

• 8. DEVELOPMENT UNIT 2(A294)

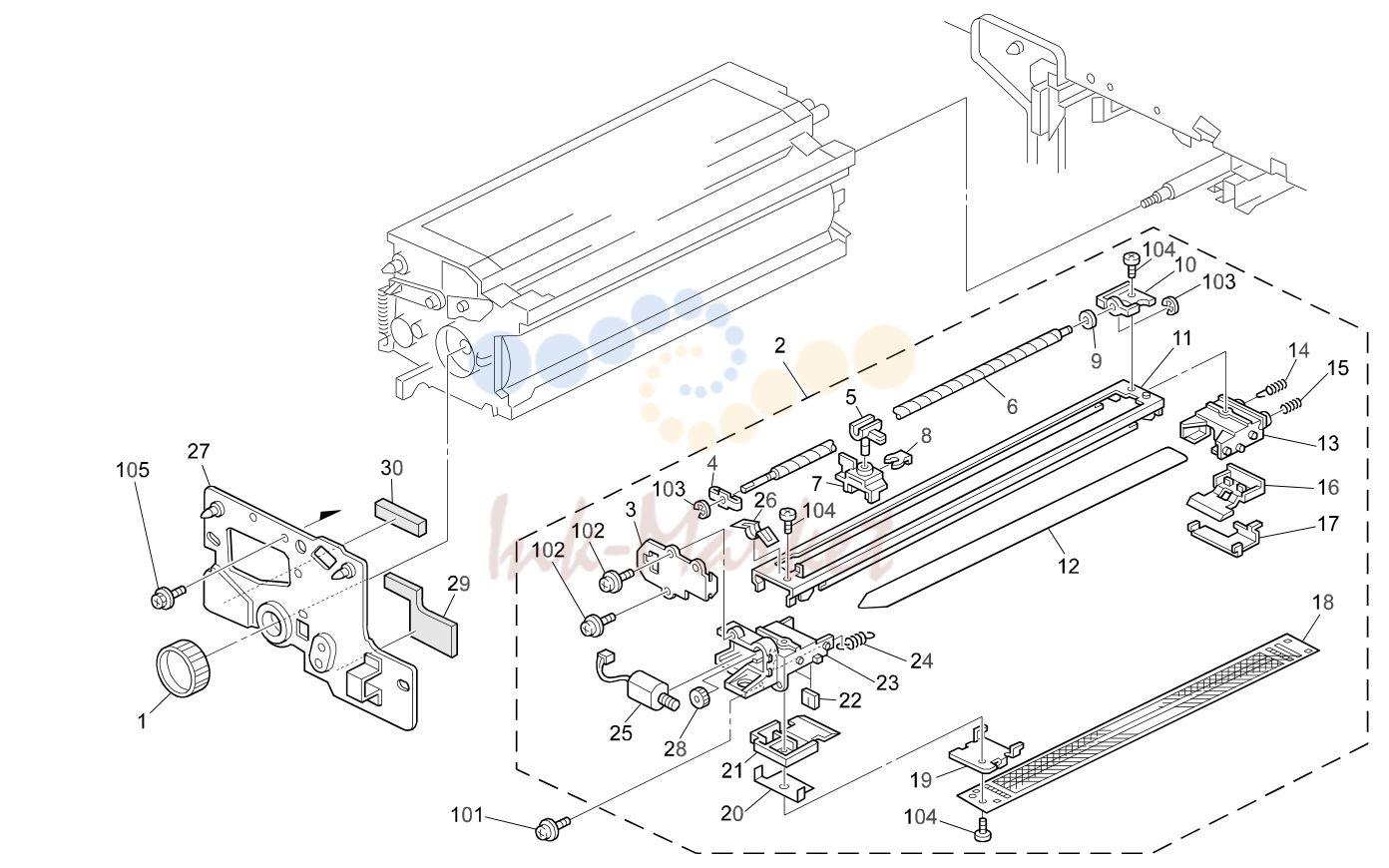

• 9. Index Q’ty Per Index Q’ty Per

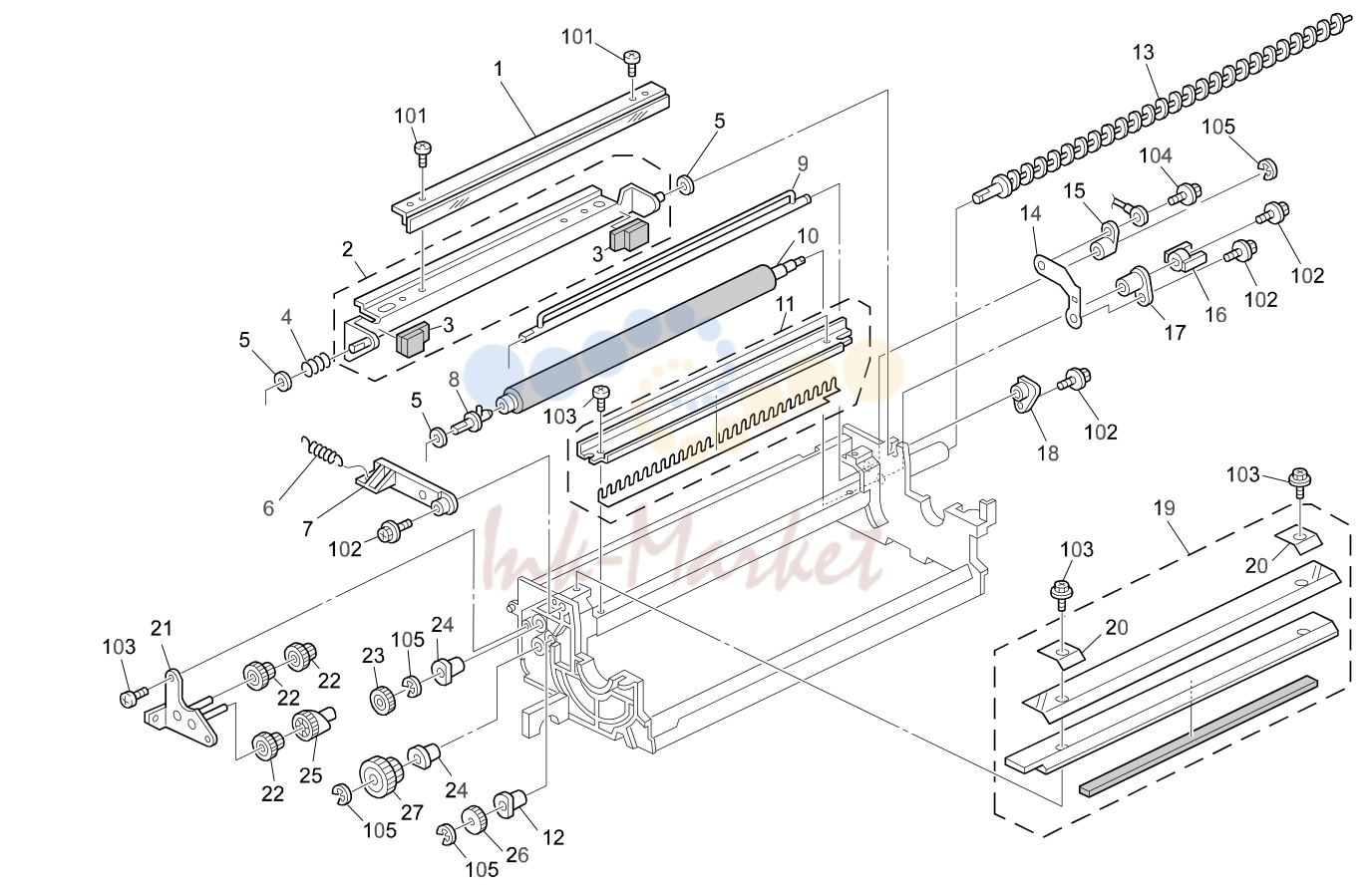

• 10. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

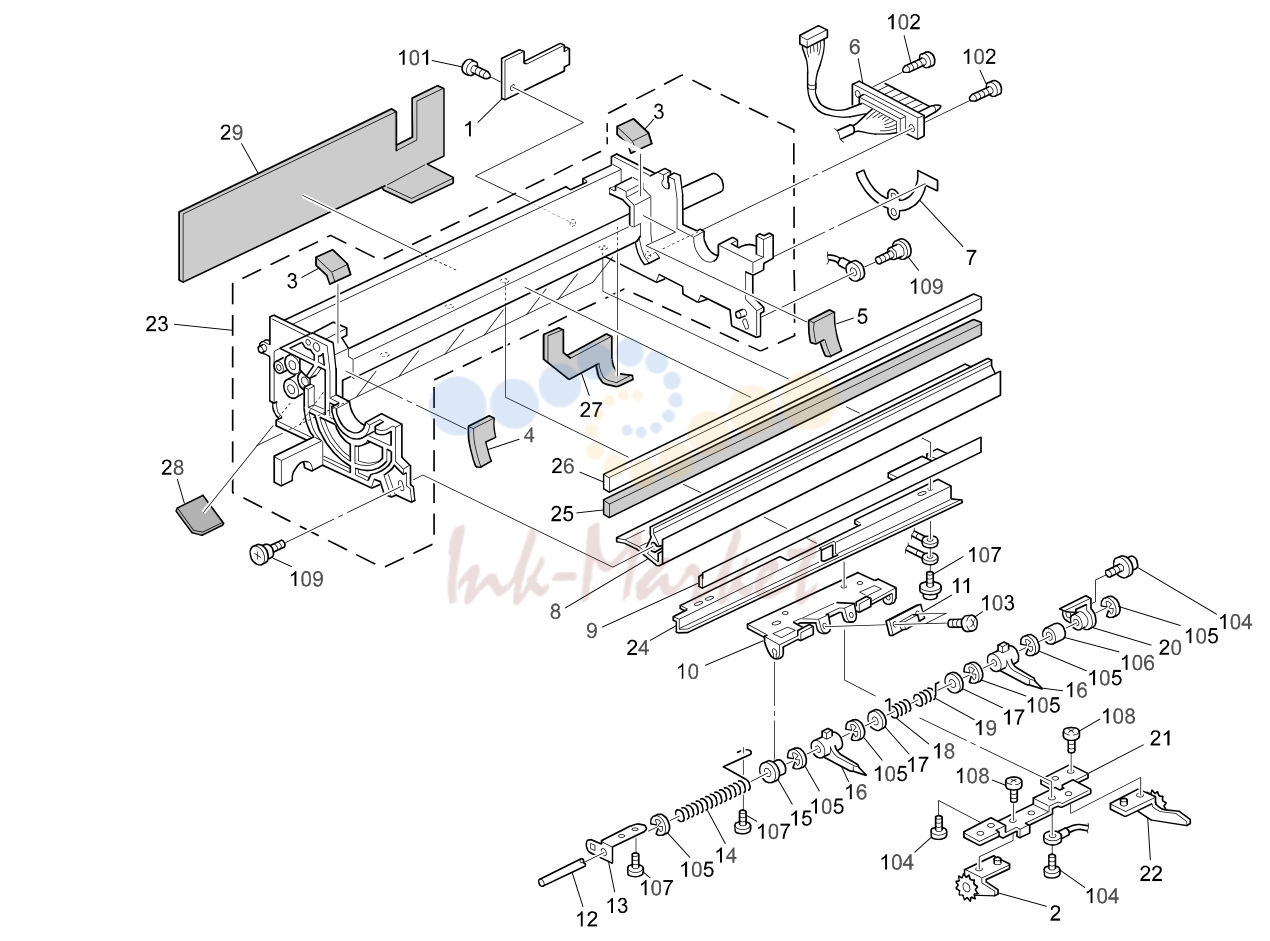

• 11. Index Q’ty Per Index Q’ty Per

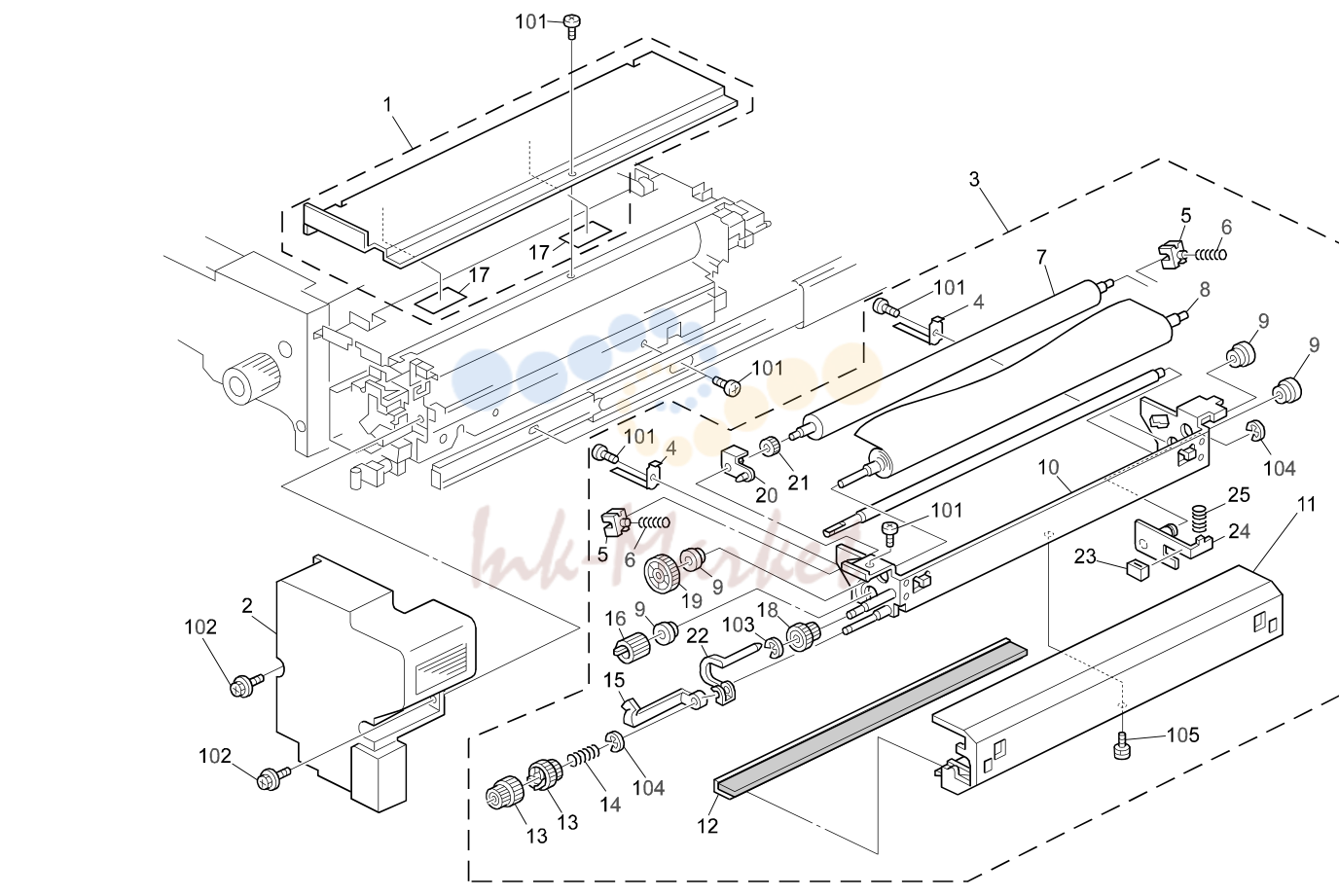

• 12. FUSING UNIT 1 (A294)

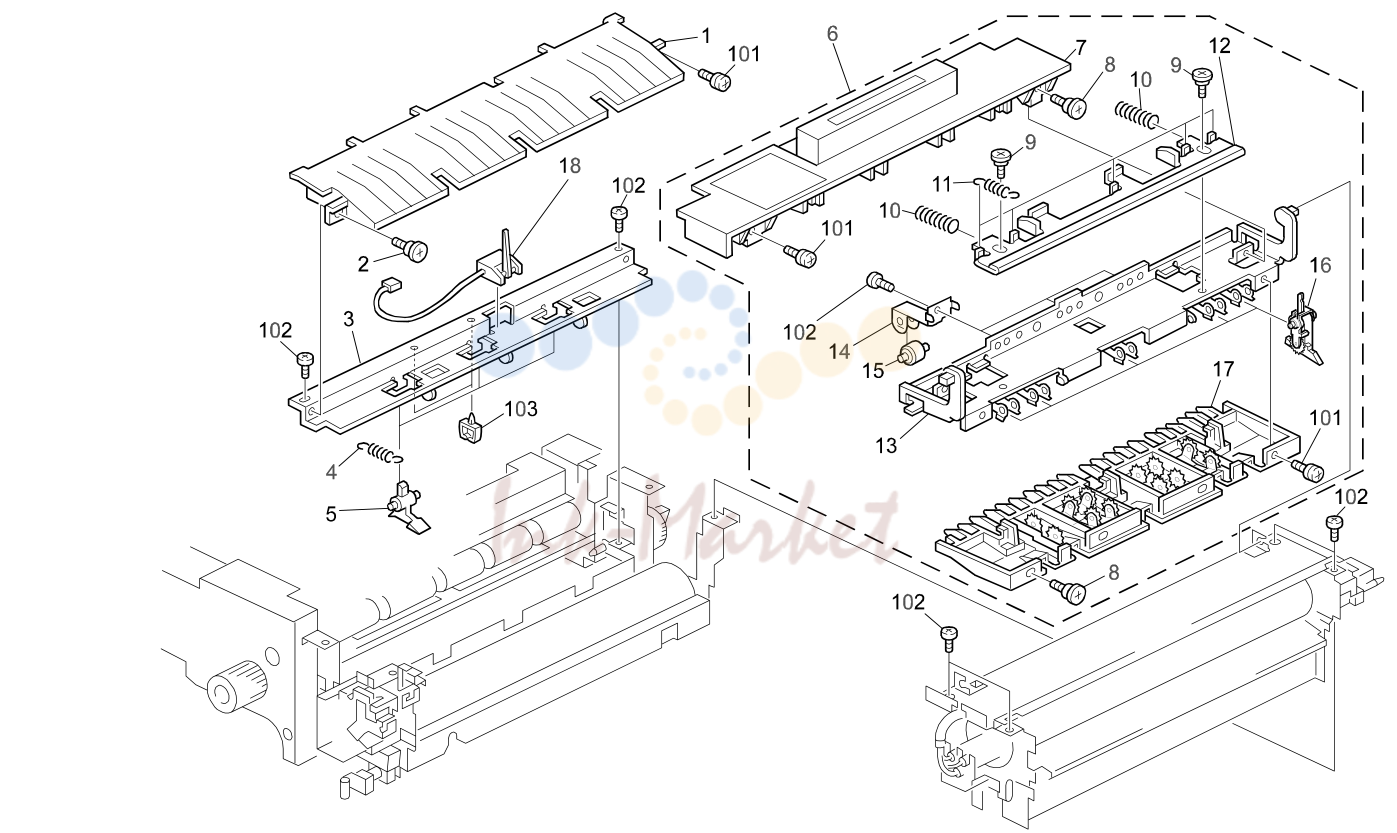

• 13. FUSING UNIT 2 (A294)

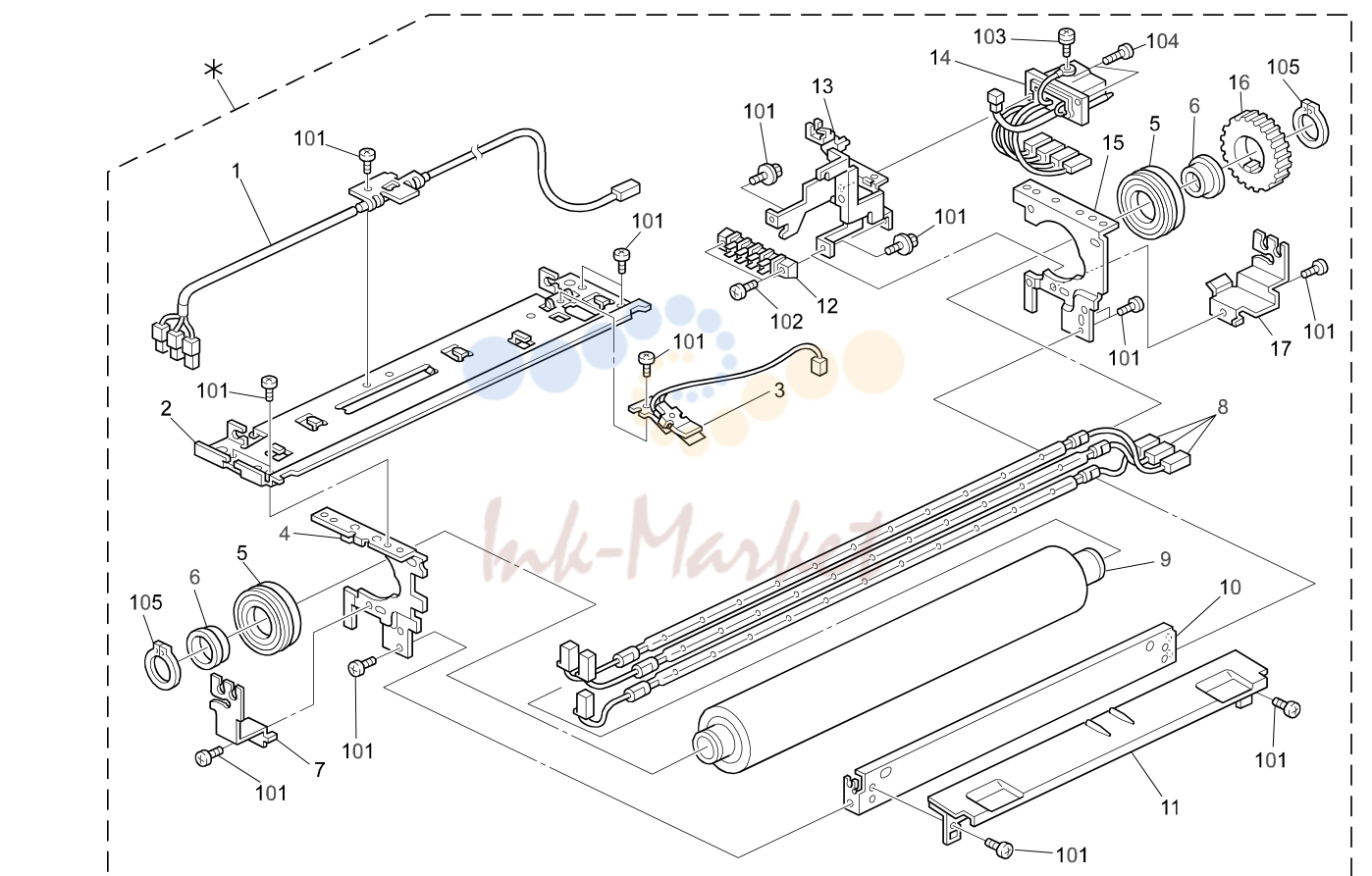

• 14. FUSING UNIT 3 (A294)

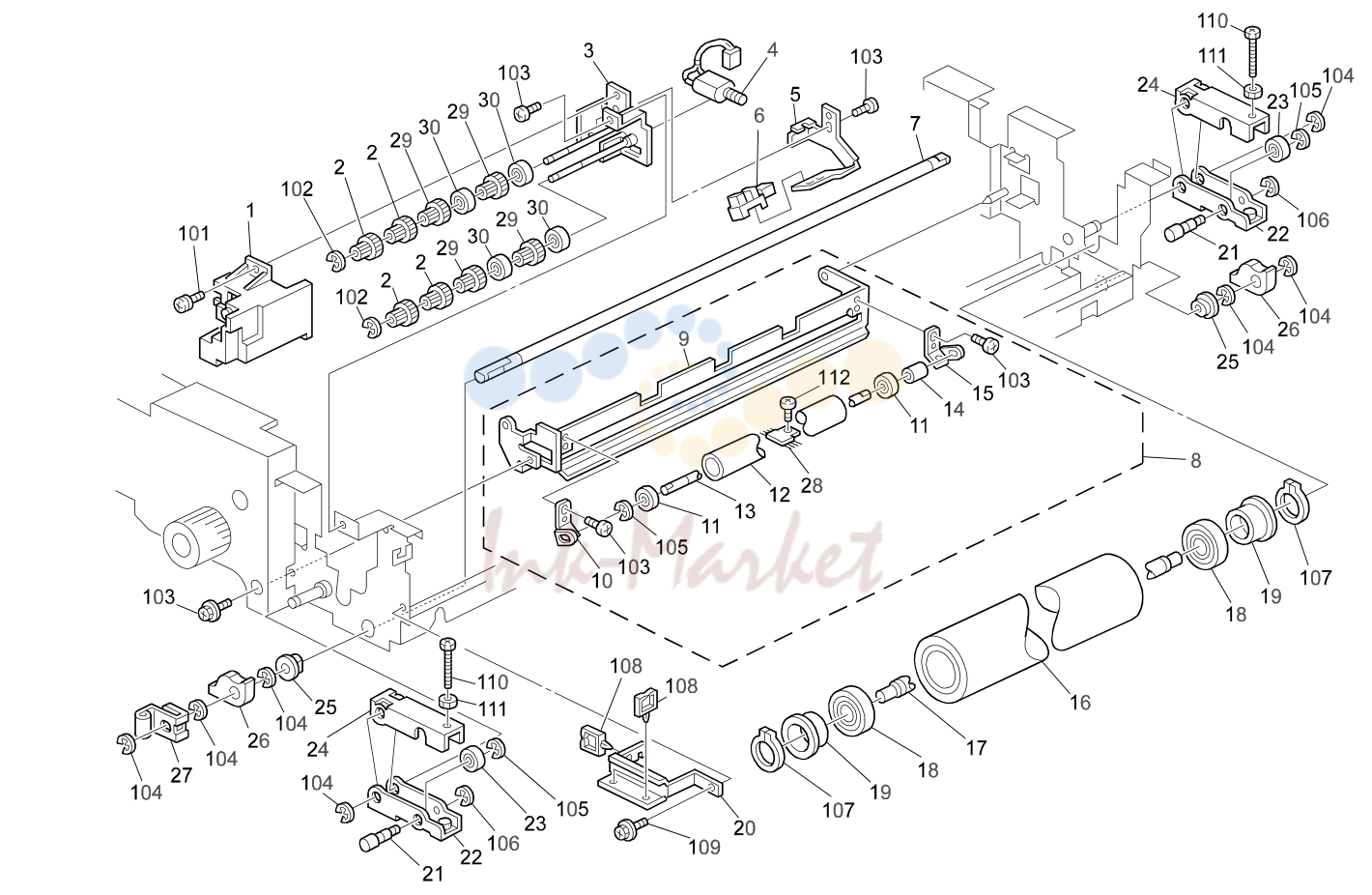

• 15. FUSING UNIT 4 (A294)

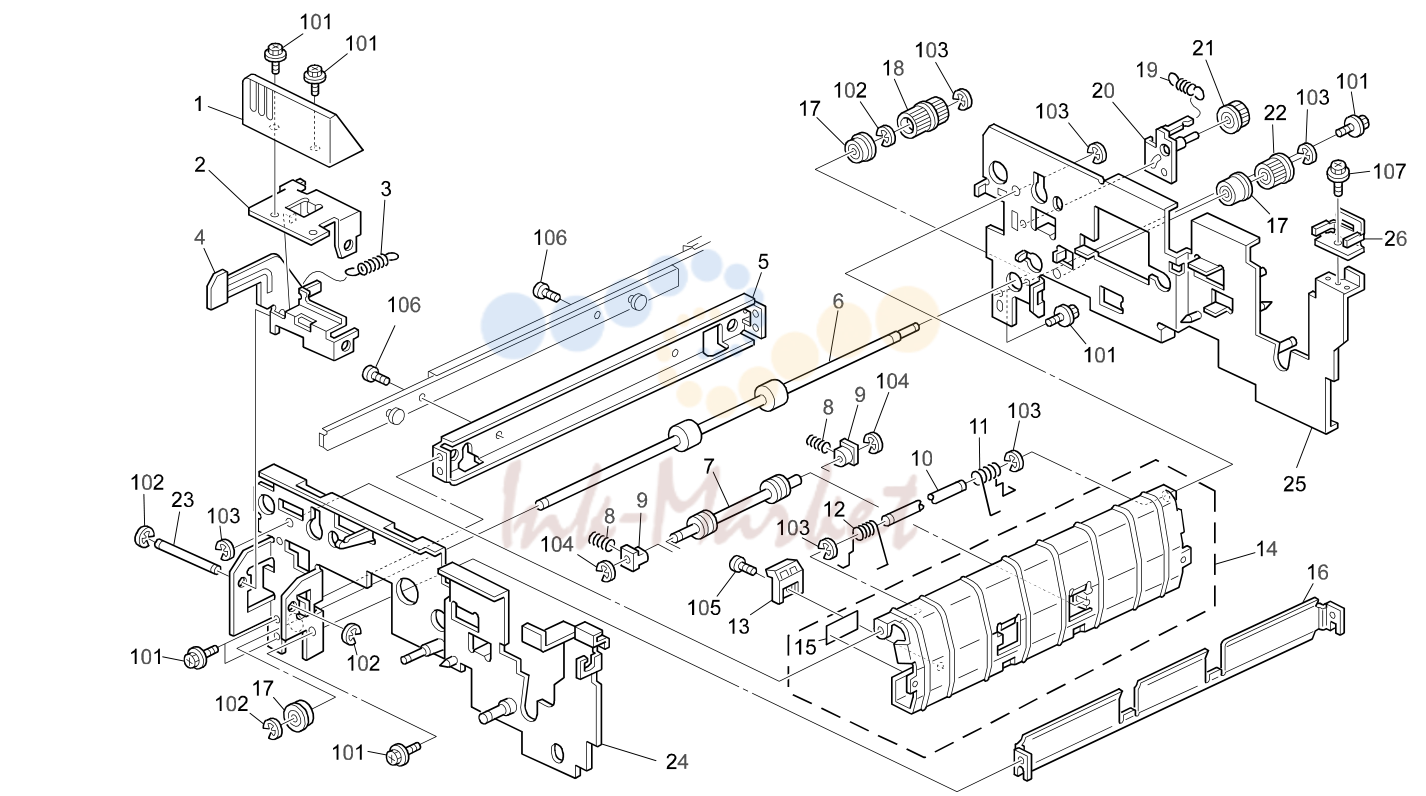

• 16. PAPER EXIT SECTION 4 (A294)

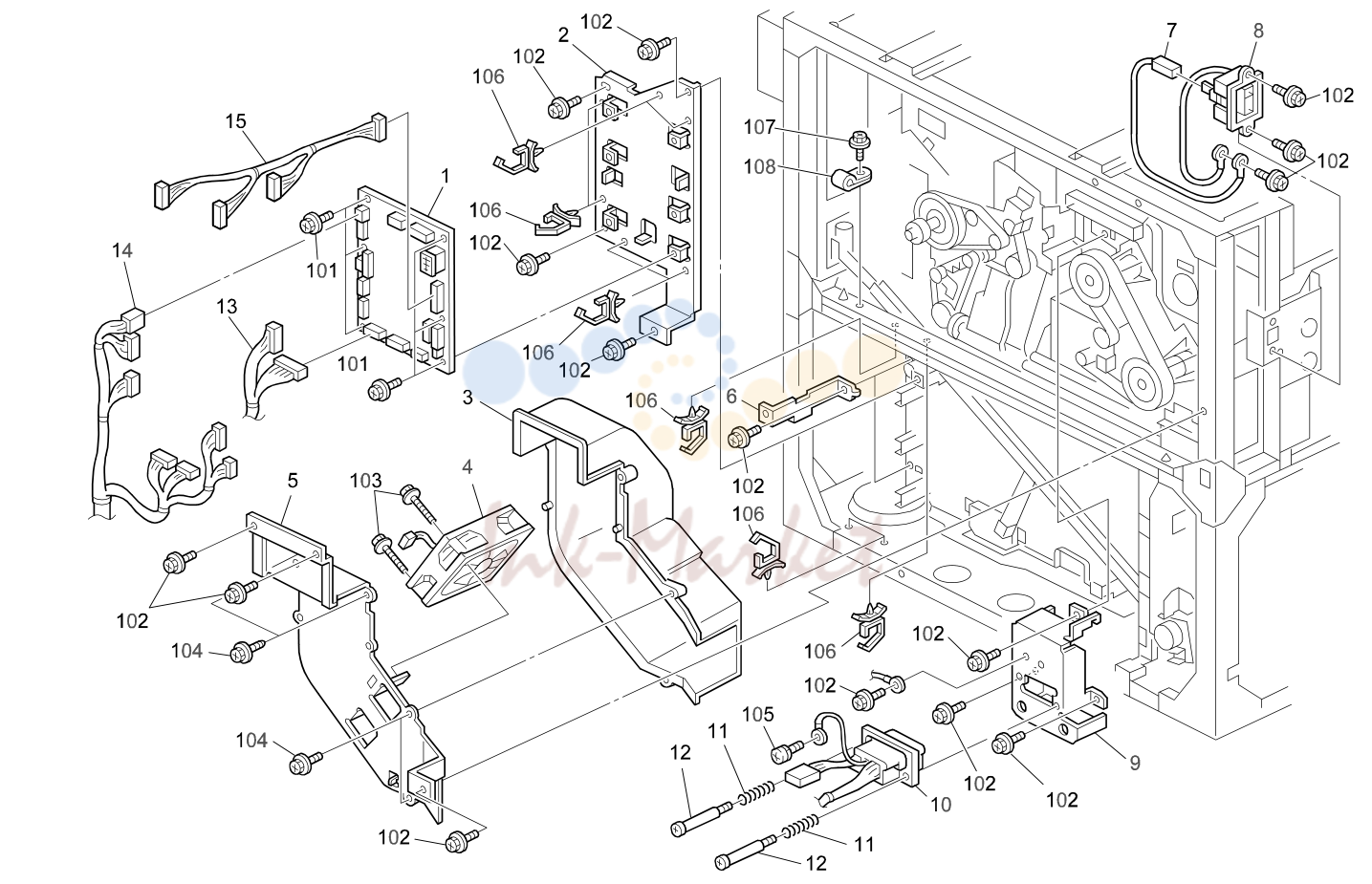

• 17. ELECTRICAL SECTION 4 (A294)

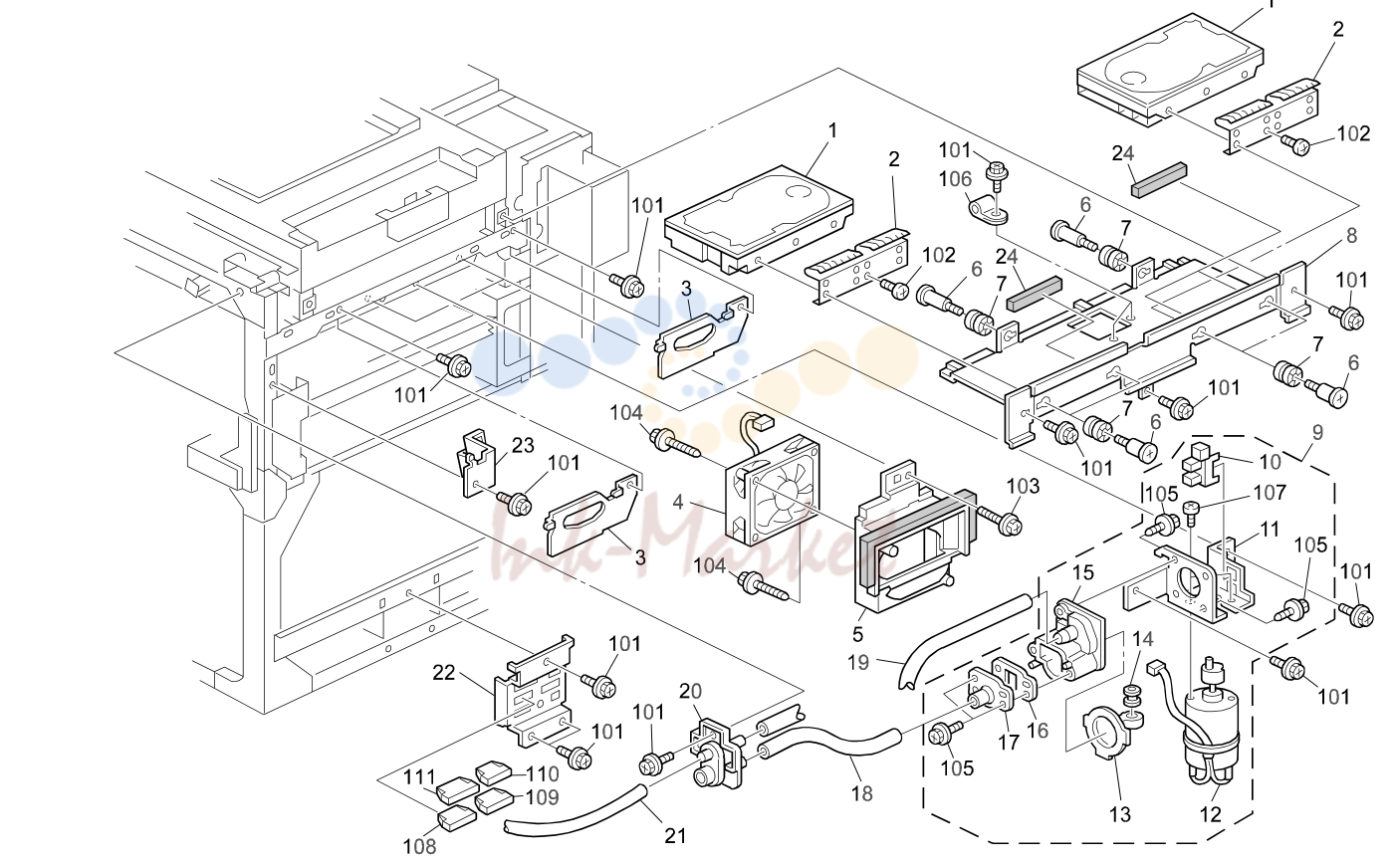

• 18. ELECTRICAL SECTION 5 (A294)
• 19. DECAL AND DOCUMENT (A294)

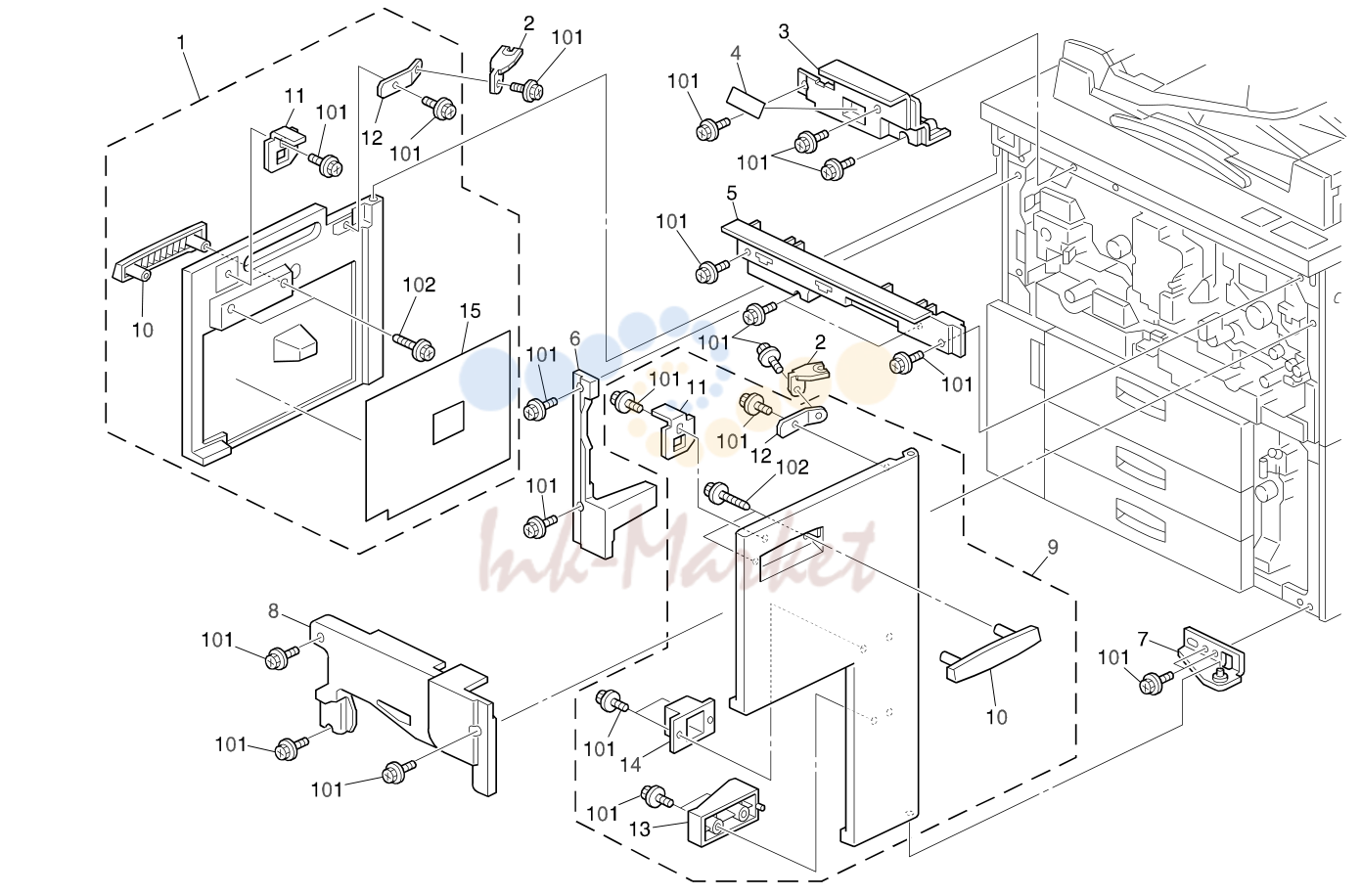

1. EXTERIOR 1 (A294)

№	Артикул	Альт. артикул	Описание
1	A2941278 запросить цену →		Left Front Door (RIC)
101	04514008B запросить цену →		Philips Tapping Screw - M4x8
1	A2946914 запросить цену →		Left Front Door (NRG/SVN/LAN)
102	04504014B запросить цену →		Tapping Screw - 4x14
1	A2946915 запросить цену →		Left Front Door (INF)
2	A0791406 запросить цену →		Upper Door Spacer
3	A2941377 запросить цену →		Inner Cover - Left Upper
4	A2941378 запросить цену →		Decal - Total Counter
5	A2941375 запросить цену →		Inner Cover - Right Upper
6	A2941380 запросить цену →		Inner Cover - Left
7	A2941356 запросить цену →		Lower Right Hinge
8	A2943699 запросить цену →		Drum Inner Cover
9	A2941285 запросить цену →		Right Front Door (RIC A294I)
9	A2941254 запросить цену →		Right Front Door (RIC A294II/UP-KIT)
9	A2951285 запросить цену →		Right Front Door (RIC A295I)
9	A2951254 запросить цену →		Right Front Door (RIC A295II/UP-KIT)
9	A2946910 запросить цену →		Right Front Door (SVN/LAN)
9	A2946911 запросить цену →		Right Front Door (NRG)
9	A2946912 запросить цену →		Right Front Door (INF A294I)
9	A2946913 запросить цену →		Right Front Door (INF A294II/UP-KIT)
9	A2956912 запросить цену →		Right Front Door (INF A295I)
9	A2956913 запросить цену →		Right Front Door (INF A295II/UP-KIT)
10	A2941281 запросить цену →		Front Door Grip
11	A2941292 запросить цену →		Door Switch Bracket
12	A2941282 запросить цену →		Front Door Spcer Bracket
13	A2941294 запросить цену →		Vertical Guide Stopper
14	A0791395 запросить цену →		Left Door Stopper
15	A2941300 запросить цену →		Decal - Misfeed Removal

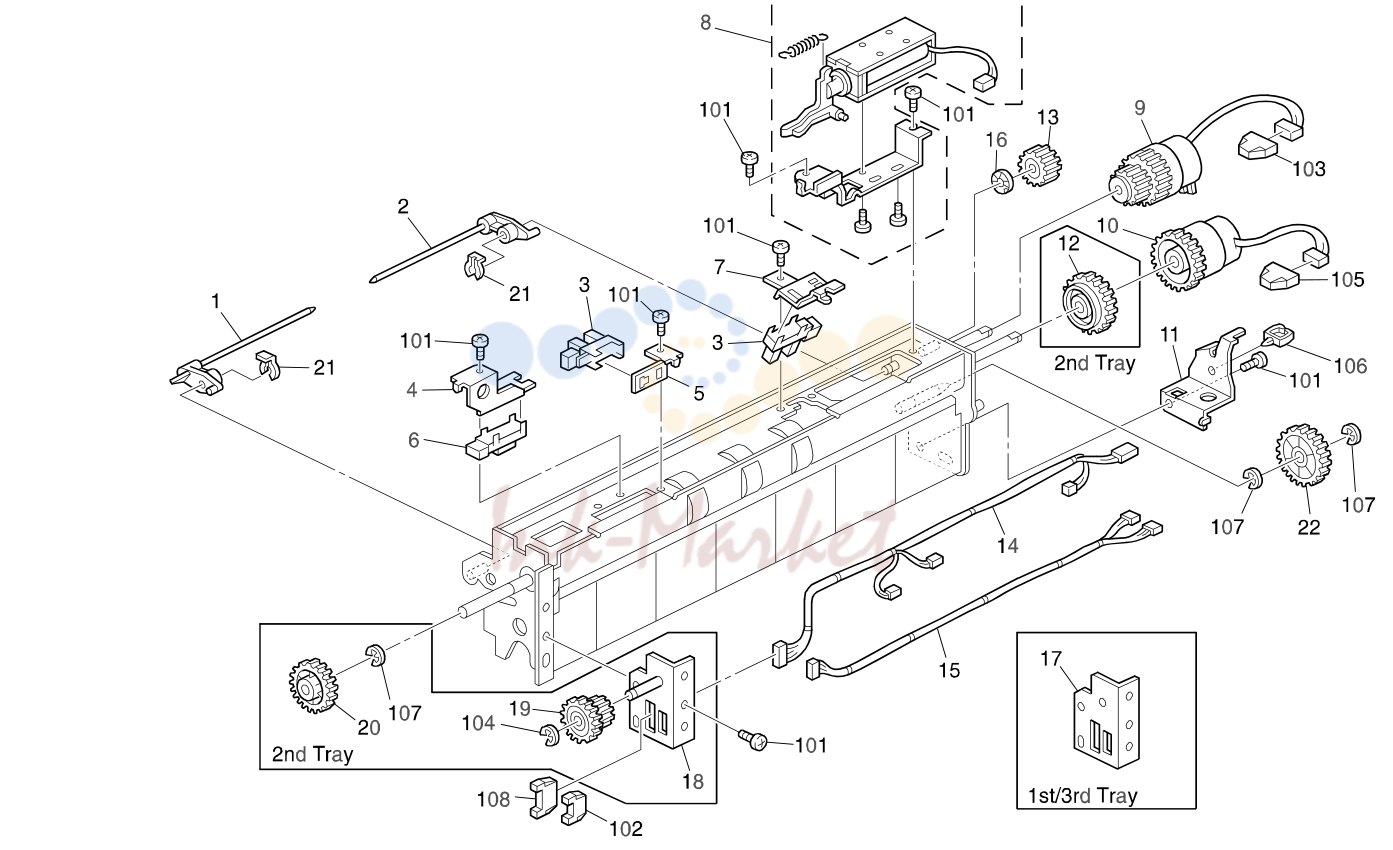

2. PAPER FEED UNIT 1 (A294)

№	Артикул	Альт. артикул	Описание
101	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
1	A0966363 запросить цену →		Front Paper Flattener
2	A0966360 запросить цену →		Paper Flattener
102	11026254 запросить цену →		Connector - 11P
3	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
103	11026259 запросить цену →		Connector - 2P
104	07200040B запросить цену →		Retaining Ring - M4
4	A2296353 запросить цену →		Photo Refiection Sensor Bracket
5	A2296345 запросить цену →		Paper End Sensor Bracket
105	11026245 запросить цену →		Relay Connector - 2P
6	AW010049 запросить цену →		Photo Reflection Sensor
106	11050199 запросить цену →		Clamp
107	07200060B запросить цену →		Retaining Ring - M6
7	A2296358 запросить цену →		Paper Sensor Bracket
8	A2296355 запросить цену →		Pick-up Solenoid Ass'y
108	11026249 запросить цену →		Relay Connector - 6P
9	AX200176 запросить цену →		Magnetic Clutch (A294I/A295I/UP-KIT)
9	AX200237 запросить цену →		Magnetic Clutch (A294II/A295II)
10	AX200147 запросить цену →		Magnetic Clutch
11	A2946366 запросить цену →		Magnetic Clutch Arm
12	AB014069 запросить цену →		Drive Gear - Misfeed Removal
13	AB013000 запросить цену →		Idler Gear - 18Z
14	A2295497 запросить цену →		Upper Harness
15	A2295496 запросить цену →		Lower Harness
16	AA160020 запросить цену →		Felt Wick Spacer - 6x12x2
17	A2296382 запросить цену →		Paper Feed Unit Stay - Tandem
18	A2296381 запросить цену →		Paper Feed Unit Stay Ass'y
19	AB013780 запросить цену →		Gear
20	AB013778 запросить цену →		Gear - 32Z
21	54472681 запросить цену →		Snap Ring
22	AB013775 запросить цену →		Gear - 33Z

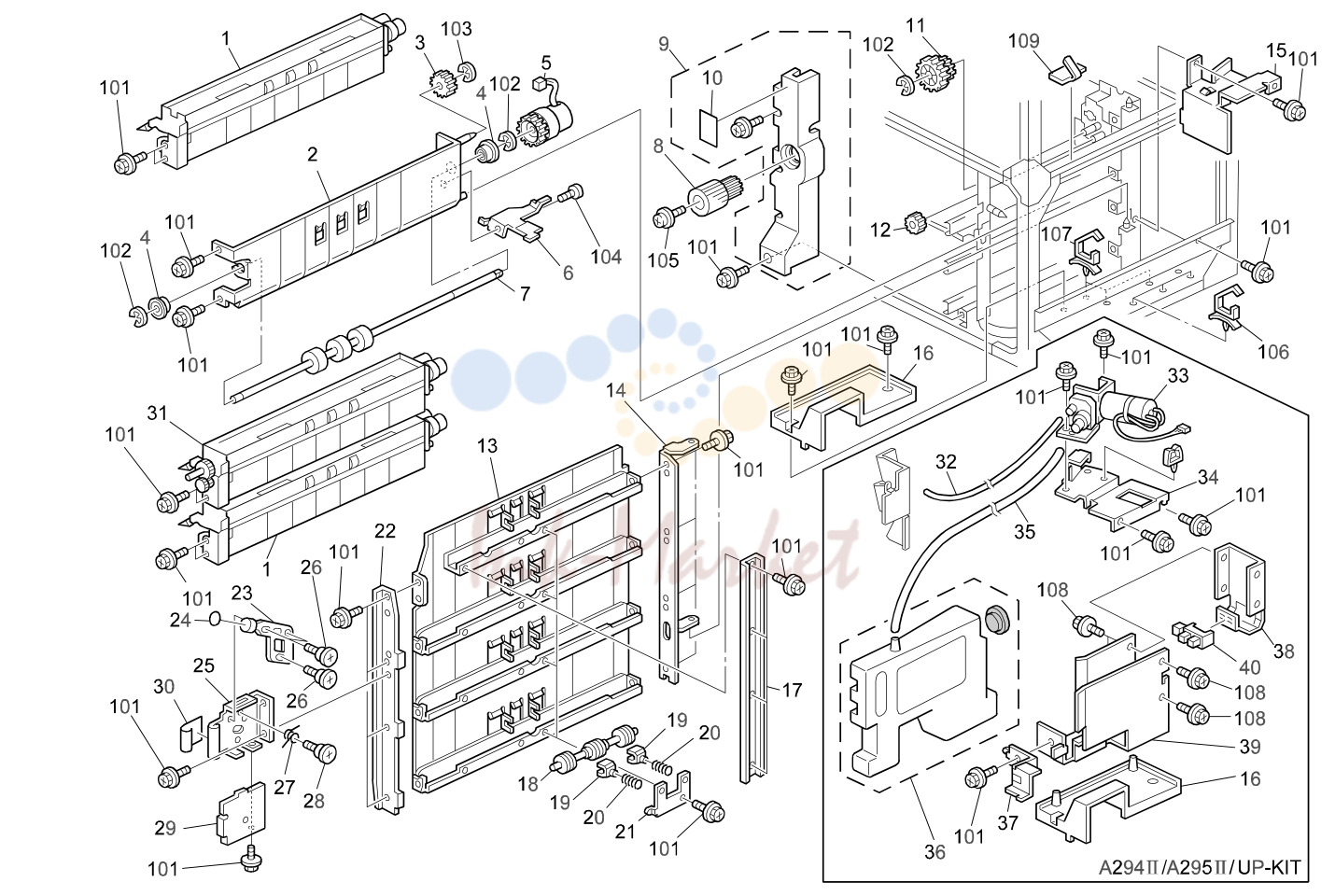

3. VERTICAL TRANSPORT (A294)

№	Артикул	Альт. артикул	Описание
1	A2946320 запросить цену →		Paper Feed Unit (A294I/A295I/UP-KIT)
31	A2946323 запросить цену →		Paper Feed Unit - 2nd
1	A2946322 запросить цену →		Paper Feed Unit (A294II/A295II) 2 (A294II/A295II)
2	A2946371 запросить цену →		Guide Plate 1 (A294II/A295II/UP-KIT) MB91 ADDED
3	AB013000 запросить цену →		Idler Gear - 18Z
33	A2943725 запросить цену →		Air Pump Ass'y
4	A2323566 запросить цену →		Ball Bearing - 8x16x5 2 (A294II/A295II/UP-KIT) MB91 ADDED
34	A2943722 запросить цену →		Pump Unit Bracket
5	AX200147 запросить цену →		Magnetic Clutch
6	A2942752 запросить цену →		Magnetic Clutch Holder 1 (A294II/A295II/UP-KIT) MB91 ADDED
35	A2943732 запросить цену →		Collection Bottle Tube
7	A2946376 запросить цену →		Transport Roller
8	AG050067 запросить цену →		Knob - Transport Roller 1 (A294II/A295II/UP-KIT) MB91 ADDED
9	A2946183 запросить цену →		Inner Cover - Paper Tray
36	A2943700 запросить цену →		Collection Bottle Ass'y
10	AA000540 запросить цену →		Decal - Misfeed Removal 1 (A294II/A295II/UP-KIT) MB91 ADDED
11	AB017516 запросить цену →		Gear - 32Z/22Z
37	A2943713 запросить цену →		Stopper - Collection Bottle
12	AB013000 запросить цену →		Idler Gear - 18Z 1 (A294II/A295II/UP-KIT) MB91 ADDED
38	A2943712 запросить цену →		Supporter Stay
13	A2946405 запросить цену →		Guide Plate - Upper Transport
14	A2946404 запросить цену →		Rear Side Plate 1 (A294II/A295II/UP-KIT) MB91 ADDED
15	A2941525 запросить цену →		Harness Cover Plate
39	A2943711 запросить цену →		Vacuum Supporter
16	A2941526 запросить цену →		Harness Cover 1 (A294II/A295II/UP-KIT) MB91 ADDED
17	A2946409 запросить цену →		Stay 1 (A294II/A295II/UP-KIT) MB91 ADDED
18	AF020295 запросить цену →		Vertical Driven Roller
19	AA080241 запросить цену →		Bushing - M4
20	AA063487 запросить цену →		Spring - 10mm
21	A0966402 запросить цену →		Pressure Plate Driven Roller
22	A2946403 запросить цену →		Front Side Plate
101	04514008B запросить цену →		Philips Tapping Screw - M4x8
23	A0292858 запросить цену →		Release Lever
102	07200060B запросить цену →		Retaining Ring - M6
103	07200040B запросить цену →		Retaining Ring - M4
24	AA001326 запросить цену →		Decal - A1
25	A2946426 запросить цену →		Release Lever - Vertical Transport
104	09514008B запросить цену →		Philips Screw With Washer - M4x8
105	03140060B запросить цену →		Philips Pan Head Screw - M4x6
26	52011796 запросить цену →		Stepped Screw - M4
106	11050210 запросить цену →		Clamp. Flate Cable
27	54462846 запросить цену →		Release Spring - Vertical Transport
107	11050292 запросить цену →		Wire Saddle
28	54036246 запросить цену →		Stepped Screw - Cleaning
29	A0966413 запросить цену →		Release Lever Cover
108	04513006B запросить цену →		Tapping Screw - M3x6
30	A0292984 запросить цену →		Decal - Grip 1 (A294II/A295II/UP-KIT) MB91 ADDED
31	A2946321 запросить цену →		Paper Feed Unit - 2nd
109	11050412 запросить цену →		Cord Keep

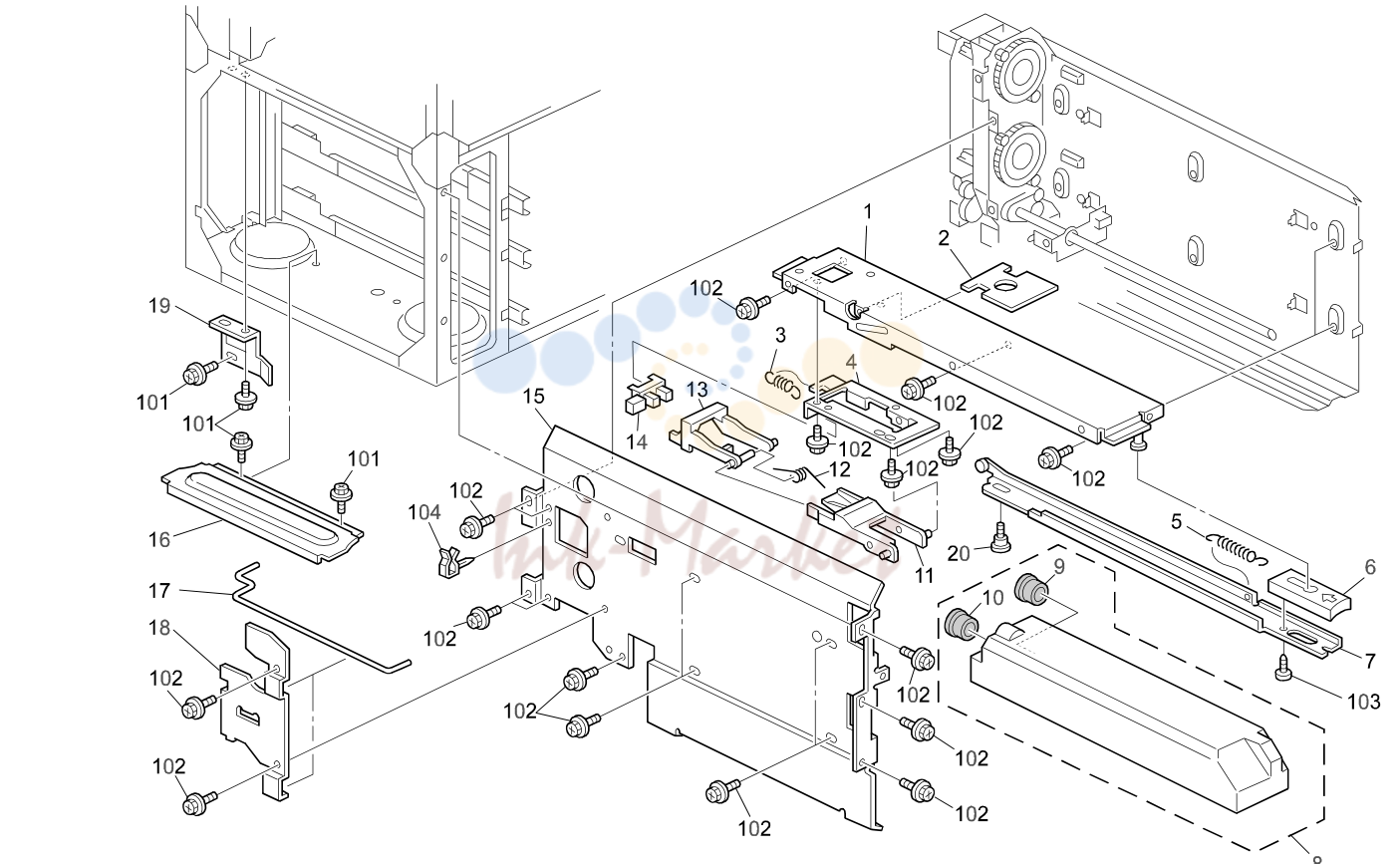

4. TONER BANK UNIT 1 (A294)

№	Артикул	Альт. артикул	Описание
1	A2943442 запросить цену →		Toner Bottle Guide Plate
2	A2943454 запросить цену →		Lever Stopper
3	AA060812 запросить цену →		Lever Tension Spring
4	A2943445 запросить цену →		Stopper Support Plate
5	AA060811 запросить цену →		Tension Spring - Stopper
6	A2943453 запросить цену →		Toner Bottle Release Lever
7	A2943451 запросить цену →		Lever Holder
8	A2943465 запросить цену →		Toner Collection Bottle
9	A0073751 запросить цену →		Large Cap - Toner Collection Tank
10	AA152315 запросить цену →		Tank Seal
11	A2943446 запросить цену →		Toner Bottle Stopper
12	AA066320 запросить цену →		Feeler Tortion Spring
13	A2943447 запросить цену →		Toner Bottle Set Feeler
14	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
15	A2943436 запросить цену →		Left Side Plate - Toner Bank
16	A2943496 запросить цену →		Toner Bank Guide Rail
17	A2943461 запросить цену →		Lever Rack Joint
18	A2943462 запросить цену →		Joint Holder
19	A2943495 запросить цену →		Fixing Plate
20	AA143062 запросить цену →		Shoulder Screw - M4

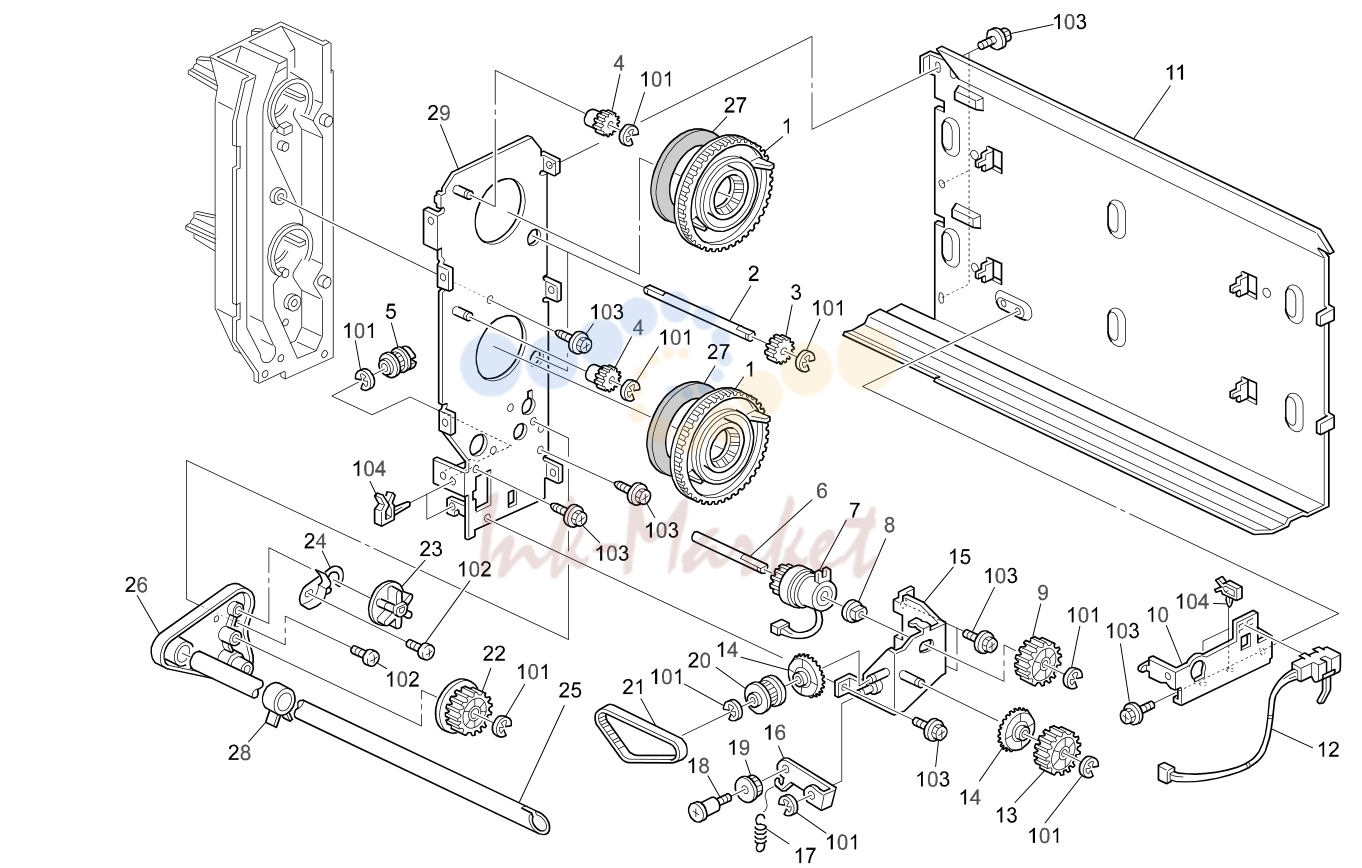

5. TONER SUPPLY UNIT 1 (A294)

№	Артикул	Альт. артикул	Описание
27	AA152299 запросить цену →		Bottle Hold Seal
1	A2943294 запросить цену →		Gear - 108Z USA (RIC)(A294I/A295I)
1	A2943296 запросить цену →		Gear - 108Z EU (RIC)(A294I/A295I)
29	A2943346 запросить цену →		Toner Bank Side Plate
1	A2943297 запросить цену →		Gear - 108Z OEM (NRG/SVN)(A294I/A295I)
1	A2943298 запросить цену →		Gear - 108Z OEM2 (INF/LAN)(A294I/A295I)
2	A2943246 запросить цену →		Gear - 108Z (A294II/A295II/UP-KIT)
2	A2943382 запросить цену →		Toner Bottle Drive Shaft
3	AB012007 запросить цену →		Gear - 14Z
4	AB012005 запросить цену →		Gear - 13Z
5	AB030643 запросить цену →		Pulley - 23Z
6	A2943406 запросить цену →		Clutch Shaft
7	G0245456 запросить цену →		Registration Solenoid - 25Ncm
8	AA082058 запросить цену →		Bushing - 6x10x9mm
9	AB012009 запросить цену →		Gear - 34Z
10	A2943456 запросить цену →		Sensor Bracket - Toner Bank
11	A2943432 запросить цену →		Right Side Plate - Toner Bank
12	AW020059 запросить цену →		Duplex Paper Sensor
13	AB012010 запросить цену →		Gear - 34Z
14	A2941163 запросить цену →		Gear - 30Z
15	A2943402 запросить цену →		Clutch Bracket
16	A2943408 запросить цену →		Tightener Bracket
17	AA060308 запросить цену →		Spring
18	AA143444 запросить цену →		Stepped Screw
19	AB030317 запросить цену →		Gate Tightener
20	AB030542 запросить цену →		Pulley - 36Z
21	AA043283 запросить цену →		Timing Belt - 50S2M194
22	A2943391 запросить цену →		Gear - 32Z
101	07200040B запросить цену →		Retaining Ring - M4
23	A2943390 запросить цену →		Spring Shaft Cam
24	A2943393 запросить цену →		Cam Stopper
102	03540060B запросить цену →		Screw - M4X6
103	04514006B запросить цену →		Tapping Screw - 4x6
25	A2943415 запросить цену →		Toner Collection Pipe
26	A2943386 запросить цену →		Driving Case
104	11050267 запросить цену →		Harness Clamp - YMC-10-0

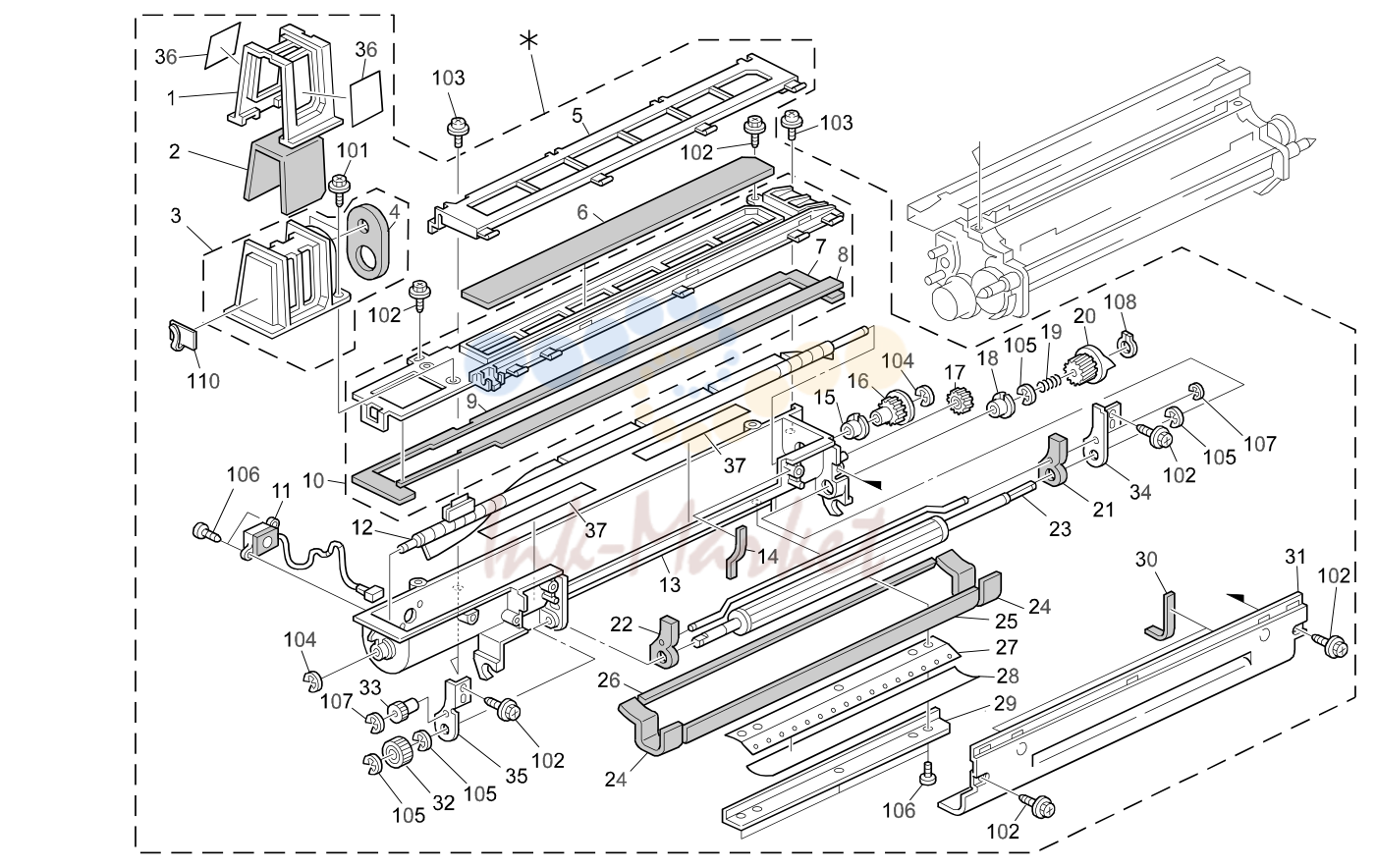

6. TONER HOPPER SECTION (A294)

№	Артикул	Альт. артикул	Описание
1	AA151794 запросить цену →		X/O MB38
1	A2943263 запросить цену →		Front Filter Holder
27	A0963181 запросить цену →		Slitter
2	AA012114 запросить цену →		Pressure Release Filter - Front
28	AA150361 запросить цену →		Slitter Cover Seal
3	A2943258 запросить цену →		Toner Hopper Joint
30	A2943256 запросить цену →		Seal - 8x68x2
4	A2943266 запросить цену →		Joint Hopper Seal
1	A2943252 запросить цену →		X/O MB38
5	A2943212 запросить цену →		Center Filter Holder
6	AA012113 запросить цену →		Pressure Release Filter - Center
31	A2943251 запросить цену →		Right Hopper Case
32	AB010018 запросить цену →		Gear - 34Z
7	A2943223 запросить цену →		Seal - 45x12.5x3
8	A2943222 запросить цену →		Upper Case Seal - Right
34	A2943245 запросить цену →		Agitator Rear Holder
36	A2943264 запросить цену →		Filter Holder Cover - Front MB11 ADDED
9	A2943221 запросить цену →		Upper Case Seal - Left
10	A2943220 запросить цену →		Upper Toner Hopper
11	AW310003 запросить цену →		Toner End Sensor
12	A2943240 запросить цену →		Agitator
13	A2943231 запросить цену →		Lower Toner Hopper Case
14	A2943234 запросить цену →		Seal - 52x5x2
101	04503006B запросить цену →		Tapping Screw - M3x6
15	A0963176 запросить цену →		Bushing - 6x12x8.5
103	09514006B запросить цену →		Philips Screw With Washer - M4x6
104	07200040B запросить цену →		Retaining Ring - M4
16	AB013749 запросить цену →		Gear - 15Z
17	AB013747 запросить цену →		Gear - 16Z
105	07200060B запросить цену →		Retaining Ring - M6
18	A0963175 запросить цену →		Bushing 8x14x8
106	04523008B запросить цену →		Tapping Screw - M3x8
19	AA060291 запросить цену →		Spring
107	07200020B запросить цену →		Retaining Ring - M2
20	AB013748 запросить цену →		Joint Gear - 15Z (WHITE)
108	07270060B запросить цену →		Retaining Ring C
109	09513006B запросить цену →		Philips Screw With Flat Washer - M3X6
20	A2943255 запросить цену →		Idler Gear - 15Z (RED) MB6 ADDED
21	AA151789 запросить цену →		Rear Separate Plate Seal 1 MB6 ADDED
22	AA151788 запросить цену →		Front Separate Plate Seal
110	11050412 запросить цену →		Cord Keep K-106G
23	A2943242 запросить цену →		Toner Supply Roller 1 (A294II/A295II/UP-KIT) MB91 ADDED

7. DEVELOPMENT UNIT 1(A294)

№	Артикул	Альт. артикул	Описание
1	AB013785 запросить цену →		Gear - 43Z
106	07200030B запросить цену →		Retaining Ring - M3
2	A0963069 запросить цену →		Development Knob
3	A0963141 запросить цену →		Development Filter Case (A294I/A295I)
4	A2293091 запросить цену →		Entrance Seal (A294I/A295I)
4	A2943180 запросить цену →		Entrance Seal
5	A0963104 запросить цену →		Development Guide Rail
6	A2473081 запросить цену →		Gear - 17Z
7	AA012060 ✓ в наличии		Development Filter (A294I/A295I)
8	AB013788 запросить цену →		Gear - 23Z
9	AB013786 запросить цену →		Gear - 18Z
10	AB013790 запросить цену →		Gear - 25Z
11	A2473074 запросить цену →		Gear - 34Z
12	A0963059 запросить цену →		Toner Sensor Guide
13	AW230006 запросить цену →		Toner Density Sensor
14	A2943190 запросить цену →		Development Duct Ass'y

8. DEVELOPMENT UNIT 2(A294)

№	Артикул	Альт. артикул	Описание
1	A2943131 запросить цену →		Upper Development Roller
2	A2943132 запросить цену →		Lower Development Roller
3	A2473089 запросить цену →		Ball Bearing - 9x17x5
4	A2943166 запросить цену →		Front Drum Seal
5	A2943167 запросить цену →		Rear Drum Seal
6	AA143426 запросить цену →		Stepped Screw - M4x17
7	A2943147 запросить цену →		Seal
8	A2943145 запросить цену →		Ball Bearing Case - 8x19x6
9	AA080152 запросить цену →		Bushing - 4x12x13
10	A2943150 запросить цену →		Bushing - 6x22x14
11	A0963052 запросить цену →		Lower Development Casing
12	AA151794 запросить цену →		Seal - 3x5x322
13	A2943170 запросить цену →		Bushing - 6x22x14
14	A2943129 запросить цену →		Electrode Torsion Spring (A294I/A295I)
14	A2943125 запросить цену →		Electrode Torsion Spring
15	A2943126 запросить цену →		Casing Electrode
16	A2473080 запросить цену →		Adjusting Plate
17	54032819 запросить цену →		Spring Anchor - Reverse Roller
18	A2943173 запросить цену →		Seal - M8
19	A2943133 запросить цену →		Lower Development Sheet
20	AA153094 запросить цену →		Lower Development Seal - 10x330x0.5
21	A2943124 запросить цену →		Ground Plate - Doctor Blade

9. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
1	A0962330 запросить цену →		Drum Shaft Knob
101	04514006B запросить цену →		Tapping Screw - 4x6
102	09653008B запросить цену →		Tapping Screw With Washer - M3x8
2	AD004091 запросить цену →		Charge Corona Unit (A294I/A295I)
2	A2942010 запросить цену →		Charge Corona Unit
102	04503008H запросить цену →		Tapping Screw - M3x8
3	A0962053 запросить цену →		Cleaner Motor Cover
103	07200025B запросить цену →		Retaining Ring - M2.5
4	AA080147 запросить цену →		Front Bushing
104	09714006A запросить цену →		Philips Polycarbonate Screw - M4x6
5	A0962062 запросить цену →		Wire Cleaner Slider
105	04514008B запросить цену →		Philips Tapping Screw - M4x8
6	A1762061 запросить цену →		Screw Shaft
7	A0962063 ✓ в наличии		Corona Wire Cleaner (A294I/A295I)
7	A2942011 запросить цену →		Corona Wire Cleaner
8	A0962065 запросить цену →		Slider Ring
9	AA161105 запросить цену →		Cleaner Cushion
10	AA080148 запросить цену →		Rear Bushing
11	AD023106 запросить цену →		Charge Corona Casing
12	AD020053 ✓ в наличии		Charge Corona Wire
13	AD022285 запросить цену →		Rear End Block
14	AA063248 запросить цену →		Charge Terminal Spring
15	AA063249 запросить цену →		Grid Terminal Spring
16	AD022307 запросить цену →		Cover - Rear End Block
17	A0962051 запросить цену →		Rear Grid Anchor
18	A0962057 запросить цену →		Charge Corona Grid
19	A0962052 запросить цену →		Front Grid Anchor
20	A1342363 запросить цену →		Terminal Plate
21	AD022306 запросить цену →		Cover - Front End Block
22	AA161119 запросить цену →		Cushion - Wire
23	AD022283 запросить цену →		Front End Block
24	AA062284 запросить цену →		Pressure Spring
25	AX040061 запросить цену →		Cleaner Motor - DC 0.5w
26	A1762054 запросить цену →		Grounding Plate
27	A2942407 запросить цену →		Drum Stay
28	AB010087 запросить цену →		Gear - 20Z
29	AA153092 запросить цену →		Drum Stay Seal
30	AA153093 запросить цену →		Drum Stay Seal 1 - 7x39x12

10. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

№	Артикул	Альт. артикул	Описание
105	07200040B запросить цену →		Retaining Ring - M4
1	AD041056 запросить цену →		Cleaning Blade
2	A2473573 запросить цену →		Bracket - Cleaning Blade
3	A2473571 запросить цену →		Cleaning Seal
4	AA063380 запросить цену →		Spring - 16mm
5	AA132024 запросить цену →		Spacer - M6
6	AA063591 запросить цену →		Cleaning Blade Spring
7	A2473575 запросить цену →		Blade Release Lever
8	A0963586 запросить цену →		Cleaning Brush Drive Shaft
9	AD039057 запросить цену →		Cleaning Agitator
10	AD042039 запросить цену →		Cleaning Brush (A294I/A295I)
10	AD042038 запросить цену →		Cleaning Brush (A294II/A295II/UP-KIT)
11	A2943566 запросить цену →		Holder - Toner Collection Coil
12	AA082094 запросить цену →		Bushing - Brush Roller
13	AD043065 запросить цену →		Toner Collection Coil
14	A1763527 запросить цену →		Grounding Plate
15	AA082059 запросить цену →		Agitator Bushing
16	A2943591 запросить цену →		Joint - Cleaning Drive
17	AA082045 запросить цену →		Cleaning Brush Bushing
18	AA080154 запросить цену →		Rear Bushing
19	A2943606 запросить цену →		Cleaning Seal - Ass'y
20	A2292371 запросить цену →		Cleaning Seal Sheet
21	A2473656 запросить цену →		Bracket - Speed Reduction Gear
22	A0963661 запросить цену →		Gear - 15/35Z
23	AB010340 запросить цену →		Gear - 30Z
24	AA082095 запросить цену →		Bushing - Toner Collection Coil
25	AB017288 запросить цену →		Cam Gear - 35Z
26	A0963588 запросить цену →		Gear - 19Z
27	AB017296 запросить цену →		Gear - 30/47Z

11. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
28	A2943574 запросить цену →		Small Insulation Sheet
1	A0963666 запросить цену →		Harness Cover
2	A0482274 запросить цену →		Front Transport Guide 1 (A294II/A295II/UP-KIT) MB91 ADDED
3	AA153085 ✓ в наличии		Inner Case Seal
29	A2943576 запросить цену →		Large Insulation Sheet
4	AA152431 ✓ в наличии		Front Drum Seal 1 (A294II/A295II/UP-KIT) MB91 ADDED
5	A1342392 запросить цену →		Rear Drum Seal
6	A2945471 запросить цену →		Harness - Drum Unit
7	A2292352 запросить цену →		Grounding Plate
8	A2943569 запросить цену →		Upper Stay - Transfer Unit
9	A0963621 запросить цену →		Entrance Seal
10	A0963642 запросить цену →		Pick-off Pawl Bracket
11	A1345251 запросить цену →		ID Sensor
12	A0963646 запросить цену →		Pick-off Pawl Shaft
13	A0963624 запросить цену →		Drum Grounding Plate
14	AA063384 запросить цену →		Pick-off Pawl Shaft Spring
15	53241658 запросить цену →		Bushing- 4x8x4.5mm
16	AD025022 ✓ в наличии		Pick-off Pawl
17	A3522138 запросить цену →		Slide Collar - 0.6x4.5x6
18	AA066214 запросить цену →		Front Pawl Spring
19	AA066215 запросить цену →		Rear Pawl Spring
20	AA080155 запросить цену →		Rear Pawl Bushing
21	A0973644 запросить цену →		Transport Guide Bracket
22	A0482277 запросить цену →		Rear Transport Guide
23	A2943554 запросить цену →		PCU Frame
24	A2943556 запросить цену →		Entrance Seal Holder (A294I/A295I)
24	A2943593 запросить цену →		Entrance Seal Holder
101	04523008B запросить цену →		Tapping Screw - M3x8
103	03130050B запросить цену →		Philips Pan Head Screw - M3x5
25	AA153088 запросить цену →		Cleaning Entrance Seal - 3x345x2
105	07200030B запросить цену →		Retaining Ring - M3
26	A2943594 запросить цену →		Cleaning Magnet
107	04533008B запросить цену →		Bind Tapping Screw - M3x8
27	A2943573 запросить цену →		Midium Insulation Sheet
109	09513008B запросить цену →		Philips Screw With Flat Washer - M3x8

12. FUSING UNIT 1 (A294)

№	Артикул	Альт. артикул	Описание
12	A2944147 запросить цену →		Oil Collect Bracket
1	A2944089 запросить цену →		Fusing Upper Cover (A294I/A295I/UP-KIT)
13	A2944158 запросить цену →		Coupled Gear - 25Z/32Z
1	A2944451 запросить цену →		Fusing Upper Cover (A294II/A295II)
2	A2944198 запросить цену →		Fusing Inner Cover
15	A2944425 запросить цену →		Web End Feeler (A294I/A295I/UP-KIT)
3	A2944480 запросить цену →		Oil Supply & Cleaning Web Unit
1	A2944191 запросить цену →		O/O MB
3	A2944429 запросить цену →		Oil Supply & Cleaning Web Unit
17	A2944092 запросить цену →		Fusing Cover Film
19	A2944146 запросить цену →		Gear - 50Z (A294I/A295I/UP-KIT)
3	A2944490 запросить цену →		Oil Supply & Cleaning Web Unit (UP-KIT)
4	A2944426 запросить цену →		Web Spring Plate (A294I/A295I/UP-KIT)
20	A2944104 запросить цену →		Stopper Bracket
21	A2944116 запросить цену →		Plate Ratchet
4	A2944433 запросить цену →		Web Spring Plate (A294II/A295II)
5	AE031026 ✓ в наличии		Bushing - Oil Supply Roller 2 (A294I/A295I/UP-KIT) MB1 ADDED
22	A2944435 запросить цену →		Web End Metal Lever
6	AA063851 запросить цену →		Pressure Spring
7	AE040029 запросить цену →		Web Cleaning Roller 1 (A294II/A295II) MB91 ADDED
23	A2944449 запросить цену →		Web Brake Pad (A294II/A295II)
8	AE045031 запросить цену →		Oil Supply & Cleaning Web (A294I/A295I)
8	AE045047 запросить цену →		Oil Supply & Cleaning Web (A294II/A295II) 1 MB91 ADDED
8	AE045045 запросить цену →		Oil Supply & Cleaning Web (UP-KIT) 1 (A294II/A295II) MB91 ADDED
9	AE031032 запросить цену →		Bushing - 6x9x6.5 4 (A294II/A295II) MB91 ADDED
10	A2944423 запросить цену →		Web Bracket (A294I/A295I/UP-KIT)
10	A2944431 запросить цену →		Web Bracket (A294II/A295II)
11	A2944482 запросить цену →		Web Unit Cover (A294I/A295I/UP-KIT)
102	03540080B запросить цену →		Screw - M4X8
11	A2944437 запросить цену →		Web Unit Cover (A294II/A295II)
104	07200040B запросить цену →		Retaining Ring - M4

13. FUSING UNIT 2 (A294)

№	Артикул	Альт. артикул	Описание
1	A2944076 запросить цену →		Lower Exit Guide Plate
2	AA143037 запросить цену →		Development Cover Screw
3	A2944079 запросить цену →		Stripper Pawl Bracket
4	54464235 запросить цену →		Spring - Hot Roller Stripper
5	AE044010 запросить цену →		Pressure Roller Stripper
6	A2944470 запросить цену →		Fusing Guide Plate
7	A2944160 запросить цену →		Left Upper Fusing Cover
8	55066111 запросить цену →		Stepped Screw - M4
101	09504006B запросить цену →		Screw - M4X6
9	AA143037 запросить цену →		Development Cover Screw
102	03540060B запросить цену →		Screw - M4X6
103	11050199 запросить цену →		Clamp
10	AA063853 запросить цену →		Pressure Spring

14. FUSING UNIT 3 (A294)

№	Артикул	Альт. артикул	Описание
1	A2944465 запросить цену →		Thermofuse Ass'y
2	A2944055 запросить цену →		Upper Fusing Tray (A294I/A295I/UP-KIT)
2	A2944421 запросить цену →		Upper Fusing Stay (A294II/A295II)
3	A2294131 запросить цену →		Thermistor
4	A2944053 запросить цену →		Front Fusing Plate (A294I/A295I/UP-KIT)
4	A2944420 запросить цену →		Front Fusing Plate (A294II/A295II)
5	AE030031 запросить цену →		Ball Bearing - 40x62x12
6	AE032021 запросить цену →		Bushing - 34.3x39.9x15.5
7	A2944056 запросить цену →		Front Heater Holder
8	AX430052 запросить цену →		Fusing Lamp - 230V/530W (A294)
8	AX430055 запросить цену →		Fusing Lamp - 230V/630W (A295)
9	AE011056 запросить цену →		Hot Roller
102	03140120B запросить цену →		Philips Pan Head Screw - M4x12
104	03140080B запросить цену →		Philips Pan Head Screw - M4x8
10	A2944059 запросить цену →		Right Lower Fusing Stay
11	A2944095 запросить цену →		Fusing Entrance Guide - A4
105	08050098 запросить цену →		Ring - M35

15. FUSING UNIT 4 (A294)

№	Артикул	Альт. артикул	Описание
1	A2944176 запросить цену →		Right Front Case (A294I/A295I/UP-KIT)
20	A2944190 запросить цену →		Front Bracket
21	A2944106 запросить цену →		Pressure Shaft
1	A2944448 запросить цену →		Right Front Case (A294II/A295II)
23	AE030035 запросить цену →		Ball Bearing - 6x16x5
2	A2944171 запросить цену →		Coupled Gear - 17Z/32Z (A294I/A295I)
2	A2944171 запросить цену →		MB91 (A294II/A295II)
24	A2944103 запросить цену →		Upper Pressure Lever
25	50530419 запросить цену →		Bushing - 10mm
2	A2944171 запросить цену →		MB91 (UP-KIT)
26	A0794097 запросить цену →		Pressure Cam
3	A2944172 запросить цену →		Drive Bracket (A294I/A295I)
27	A2944185 запросить цену →		Pressure Lever Support Plate
3	A2944443 запросить цену →		Drive Bracket (A294II/A295II)
29	AB014229 запросить цену →		Coupled Gear - 17Z/32Z (A294II/A295II)
3	A2944414 запросить цену →		Drive Bracket (UP-KIT) MB91 ADDED
4	AX040061 запросить цену →		Cleaner Motor - DC 0.5W 1 MB91 ADDED
5	A2944152 запросить цену →		Sensor Bracket (A294I/A295I)
30	AE031037 запросить цену →		Bushing - M4 (A294II/A295II) MB91 ADDED
5	A2944447 запросить цену →		Sensor Bracket (A294II/A295II)
5	A2944416 запросить цену →		Sensor Bracket (UP-KIT) MB91 ADDED
6	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
7	A2944186 запросить цену →		Pressure Shaft
8	A2944070 запросить цену →		Cleaning Roller Unit
9	A2944083 запросить цену →		Cleaning Roller Bracket
10	A2944077 запросить цену →		Left Holder
11	AE030035 запросить цену →		Ball Bearing - 6x16x5
101	09504006B запросить цену →		Screw - M4X6
12	AE042042 запросить цену →		Pressure Roller Cleaning Roller
102	07200030B запросить цену →		Retaining Ring - M3
13	A2944075 запросить цену →		Cleaning Roller Shaft
103	03540060B запросить цену →		Screw - M4X6
14	AA132209 запросить цену →		Spacer - 8x10x13.5
15	A2944078 запросить цену →		Right Holder
104	07200080B запросить цену →		Retaining Ring - M8
16	AE020087 запросить цену →		Pressure Roller (A294I/A295I)
106	07200040B запросить цену →		Retaining Ring - M4
107	07250200E запросить цену →		Retaining Ring C - M20
16	AE020117 запросить цену →		Pressure Roller (A294II/A295II/UP-KIT)
109	04514008B запросить цену →		Philips Tapping Screw - M4x8
17	A2944135 запросить цену →		Pressure Roller Shaft
110	05850351B запросить цену →		Hexagonal Head Bolt - M5x35
18	AE030032 запросить цену →		Ball Bearing - 25x52x15
19	AE032024 запросить цену →		Bushing - 20x25x18
111	07100050B запросить цену →		Hexagon Nut - M5

16. PAPER EXIT SECTION 4 (A294)

№	Артикул	Альт. артикул	Описание
101	04514008B запросить цену →		Philips Tapping Screw - M4x8
1	A2944347 запросить цену →		Release Lever
2	A2944346 запросить цену →		Lever Bracket
102	07200060B запросить цену →		Retaining Ring - M6
3	52154121 запросить цену →		Spring - Oil Blade
103	07200040B запросить цену →		Retaining Ring - M4
4	A2944349 запросить цену →		Lock Lever
104	07200030B запросить цену →		Retaining Ring - M3
5	A2944382 запросить цену →		Left Lower Stay
105	03130040B запросить цену →		Philips Pan Head Screw - M3x4
106	03140060B запросить цену →		Philips Pan Head Screw - M4x6
6	AF020490 запросить цену →		Inverter Relay Roller
107	04513006B запросить цену →		Tapping Screw - M3x6 MB91 ADDED
7	AF022117 запросить цену →		Driven Transport Roller
8	58874157 запросить цену →		Spring - Exit Roller
9	AA080034 запросить цену →		Bushing - 4X5X7
10	AA140739 запросить цену →		Pivot Shaft
11	AA066321 запросить цену →		Rear Guide Plate Spring
12	AA066322 запросить цену →		Front Guide Plate Spring
13	AG051141 запросить цену →		Release Lever
14	A2944294 запросить цену →		Exit Guide Plate
15	AA001417 запросить цену →		Decal - D6
16	A2944289 запросить цену →		Relay Guide Plate
17	A2323566 запросить цену →		Ball Bearing - 8x16x5
18	AB030651 запросить цену →		Pulley - 20Z
19	A4221219 запросить цену →		Pressure Lever Spring
20	A2944331 запросить цену →		Left Tightner
21	AB030674 запросить цену →		Pulley - 20Z
22	AB030081 запросить цену →		Pulley - 20Z
23	AA148594 запросить цену →		Lever Shaft
24	A2944342 запросить цену →		Front Side Plate - Fusing Exit
24	A2944457 запросить цену →		Front Side Plate - Fusing Exit
25	A2944311 запросить цену →		Rear Side Plate - Fusing Exit
25	A2944314 запросить цену →		Rear Side Plate - Fusing Exit
26	A2944462 запросить цену →		Inner Back Bracket - Cleaning Unit

17. ELECTRICAL SECTION 4 (A294)

№	Артикул	Альт. артикул	Описание
1	A2945310 запросить цену →		IO Board (A294I/A295I)
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2945340 запросить цену →		I/O Board (A294II/A295II/UP-KIT)
103	04514035B запросить цену →		Tapping Screw - M4x35
2	A2941513 запросить цену →		Bracket - Feed Control Board
105	09504006B запросить цену →		Screw - M4X6
3	A2944372 запросить цену →		Paper Cooling Duct
106	11050292 запросить цену →		Wire Saddle
4	AX640106 запросить цену →		Fan Motor - DC 2.88W
107	04514010B запросить цену →		Tapping Screw - 4x10
5	A2944373 запросить цену →		Paper Cooling Duct Cover
108	11050009 запросить цену →		Nylon Clamp - 5N
6	A2941514 запросить цену →		Bracket - Feed Control Board
7	A2945486 запросить цену →		Interface Grounding Harness
8	A2945485 запросить цену →		Interface Finisher Griunding Harnes
9	A2944183 запросить цену →		Cable Connector Bracket
10	A2945465 запросить цену →		Fusing Harness
11	AA063068 запросить цену →		Spring Connector
12	54465832 запросить цену →		Connector Guide Pin
13	A2945468 запросить цену →		Sub DC Harness - Paper Bank
14	A2945452 запросить цену →		Main DC Harness - Paper Bank
15	B4795450 запросить цену →		Toner Suction Motor Harness (UP-KIT)

Каталог очень большой (666 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
