Ricoh Aficio 1035 1045 — каталог запчастей со схемами

Содержание

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
2. EXTERIOR 2 (B003/B004/B006/B007)
3. EXTERIOR 3 (B003/B004/B006/B007)
4. PLATEN COVER (B003/B004/B006/B007)
5. OPERATION PANEL ASS'Y (B003/B004/B006/B007)
6. OPTICS UNIT 1 (B003/B004/B006/B007)

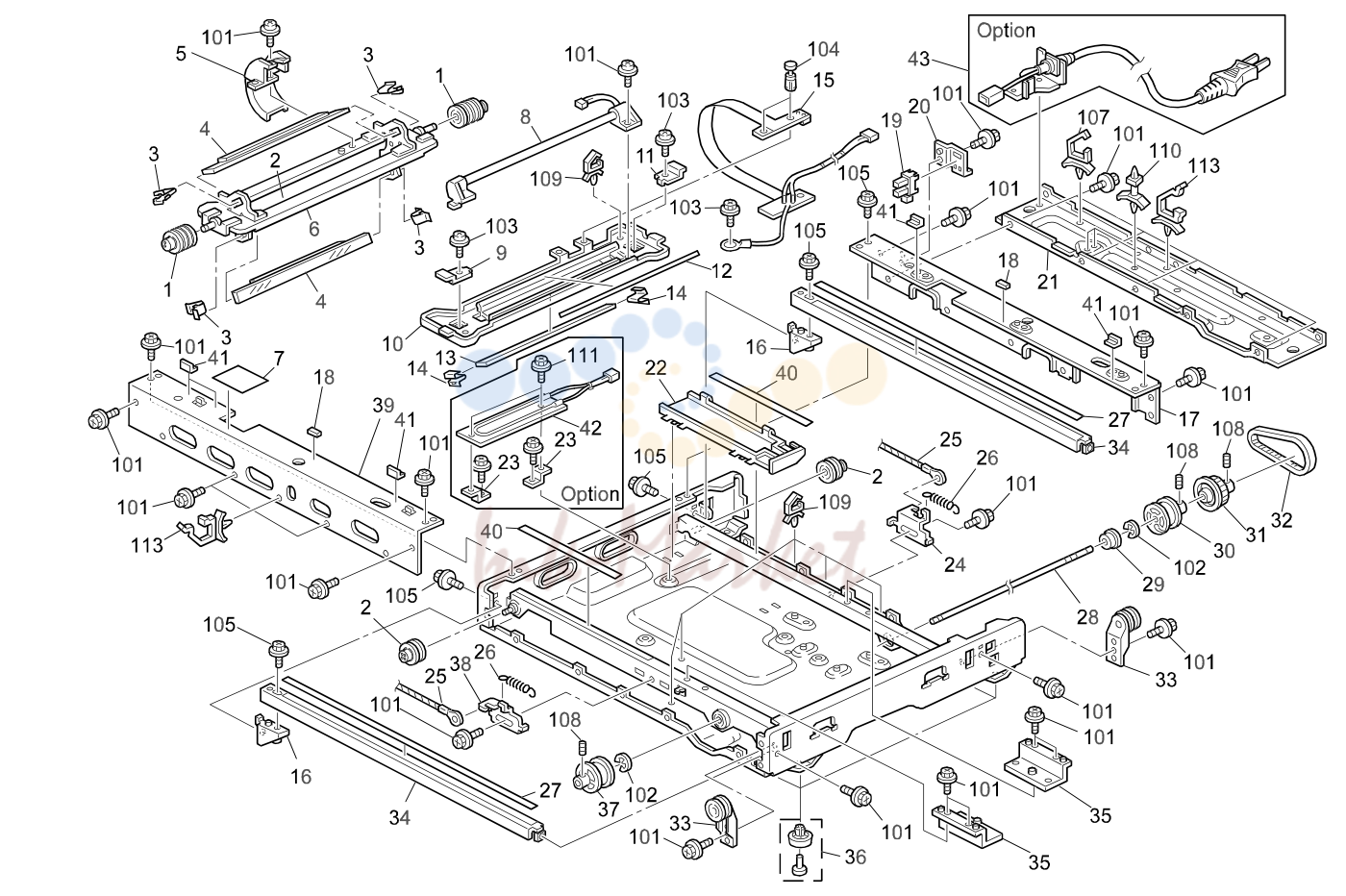

7. OPTICS UNIT 2 (B003/B004/B006/B007)

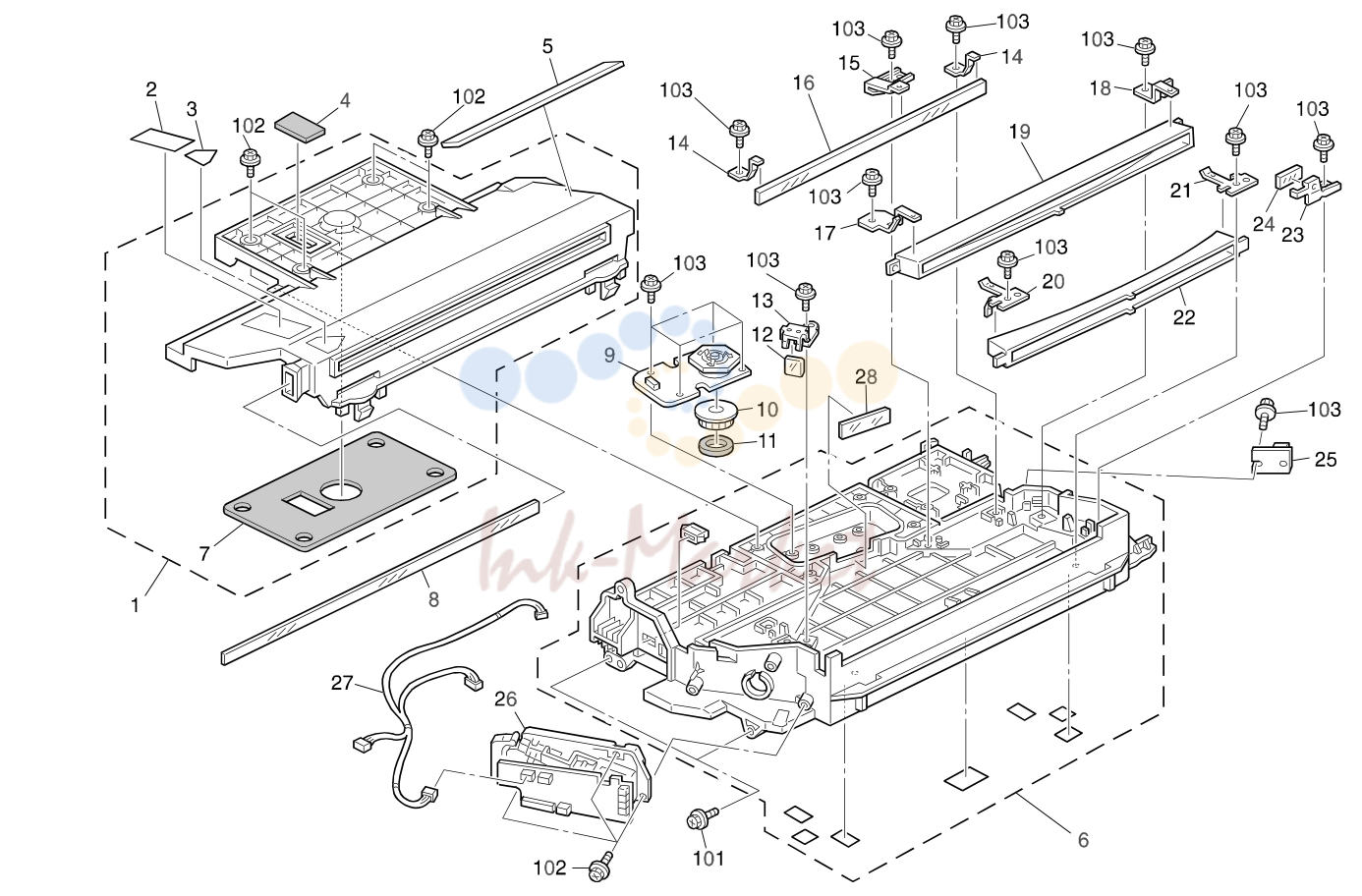

8. LASER UNIT (B003/B004/B006/B007)

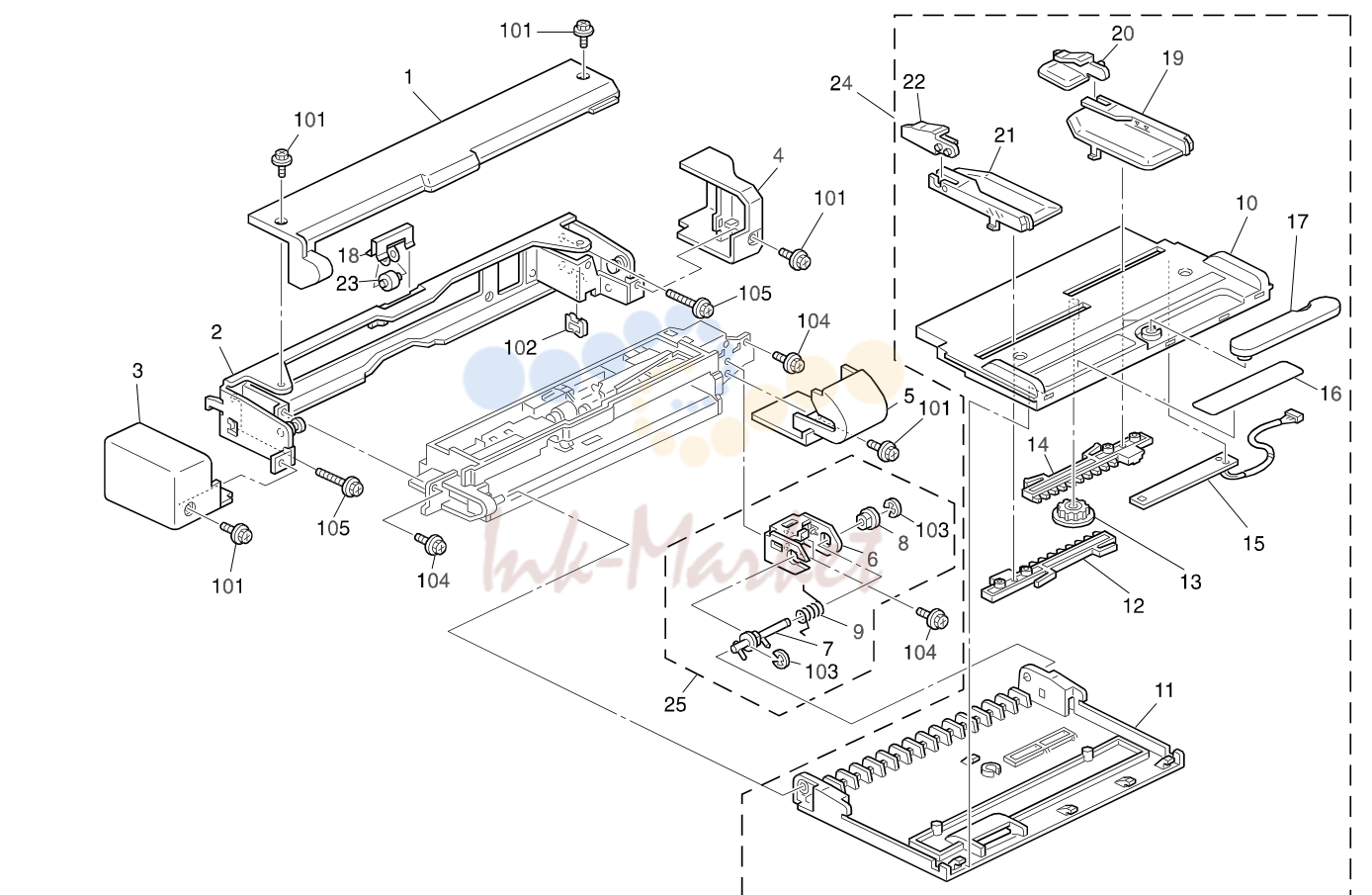

9. BY-PASS FEED UNIT 1 (B003/B004/B006/B007)

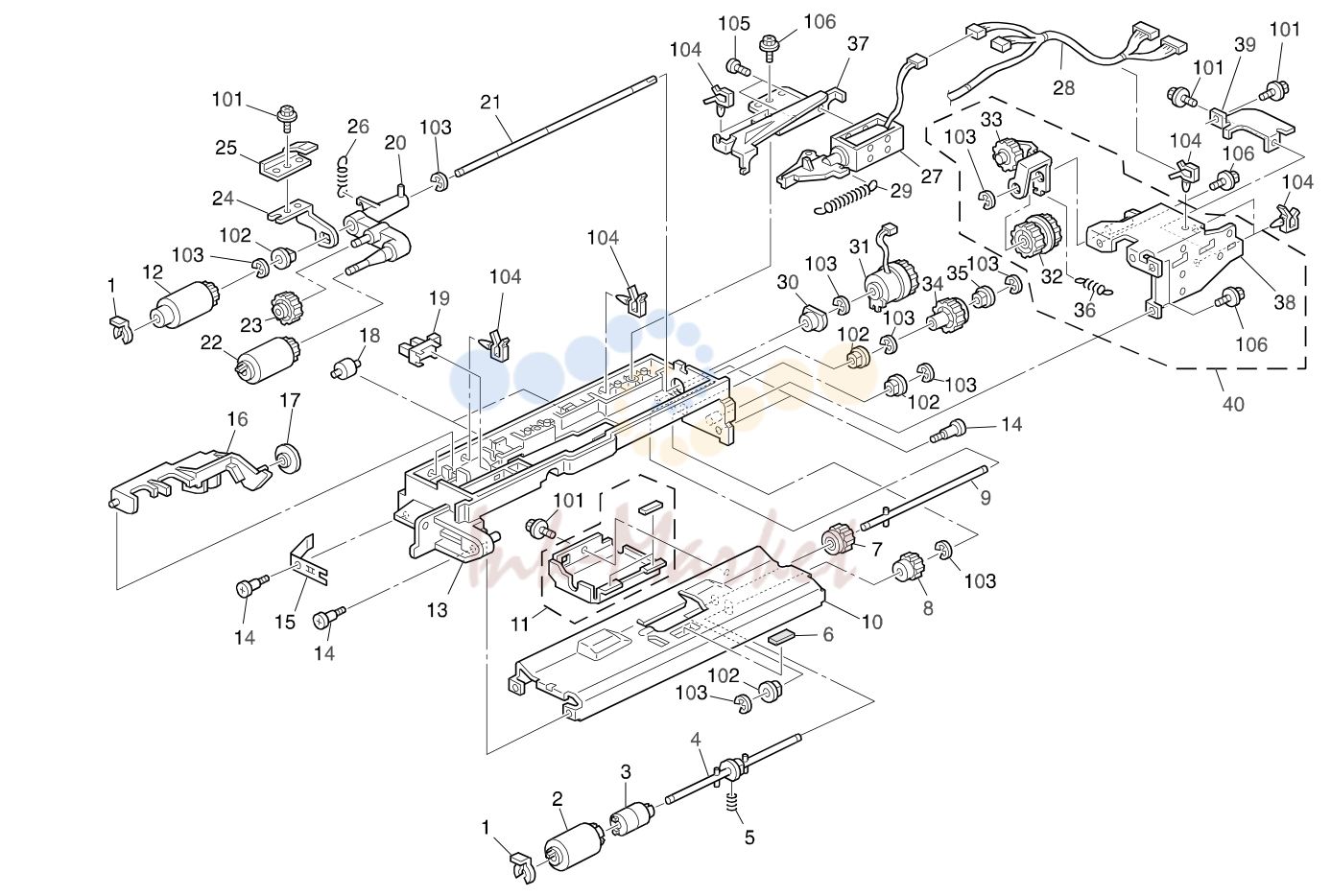

10. BY-PASS FEED UNIT 2 (B003/B004/B006/B007)

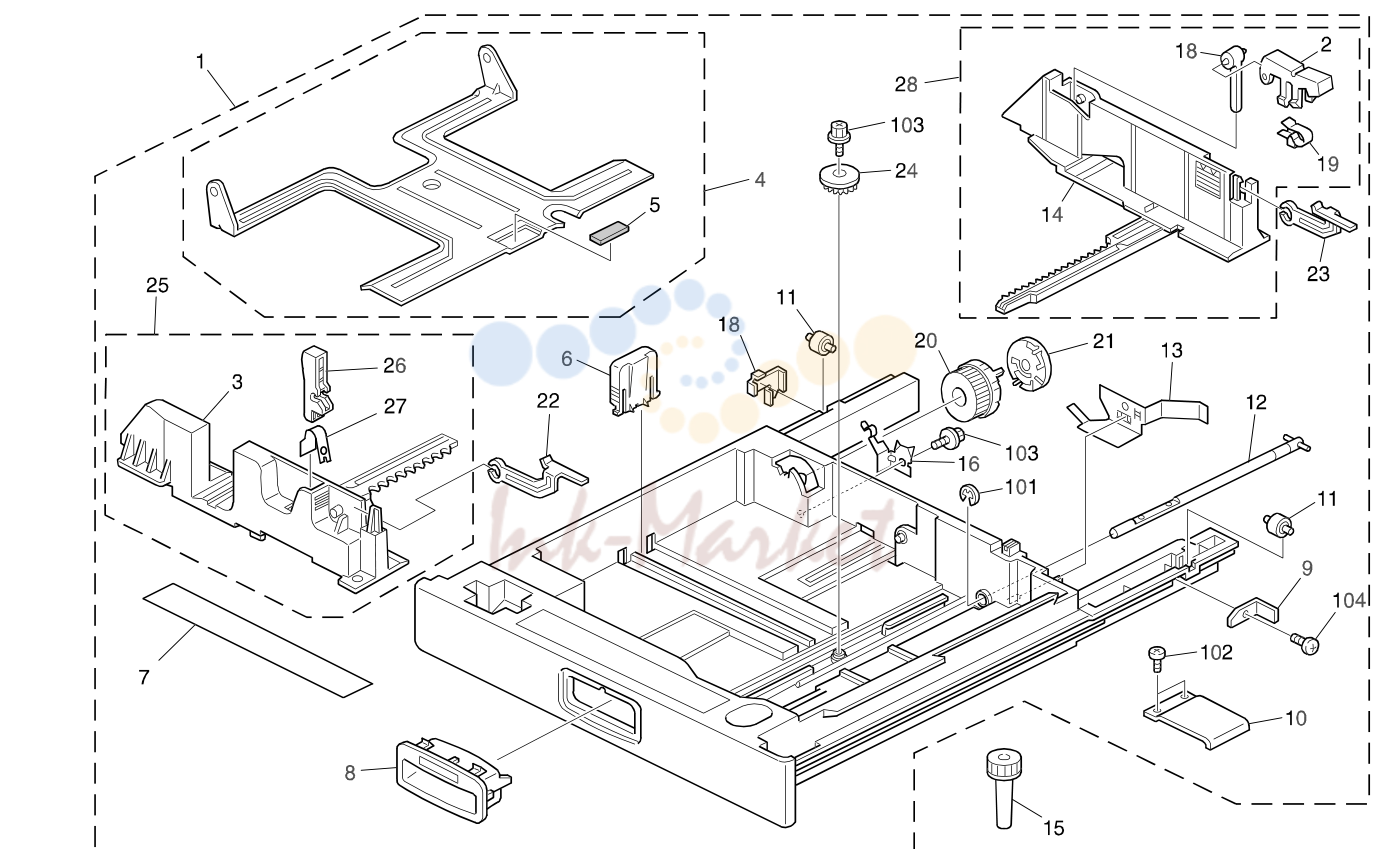

11. PAPER TRAY UNIT (B003/B004/B006/B007)

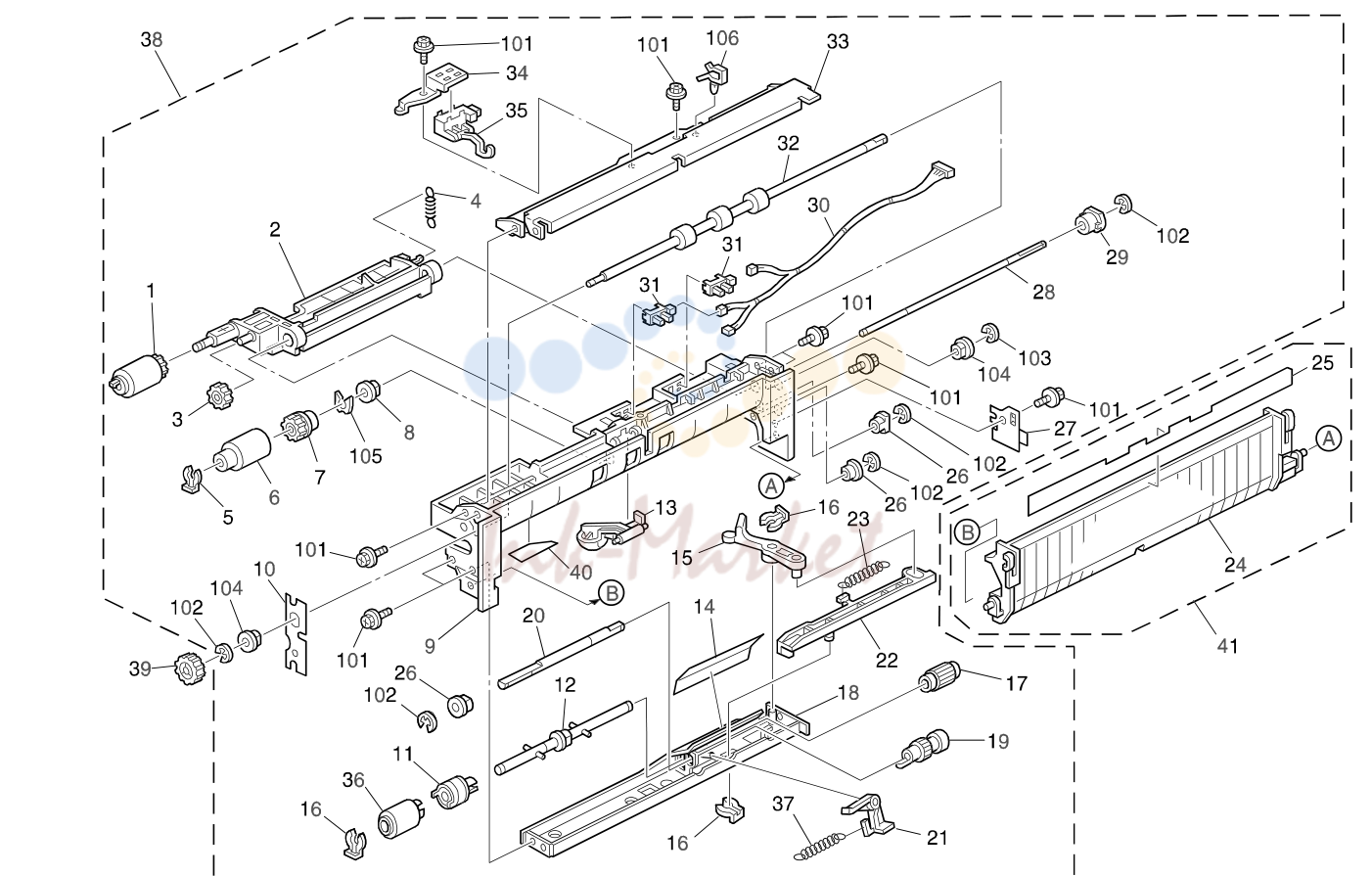

12. PAPER FEED SECTION (B003/B004/B006/B007)

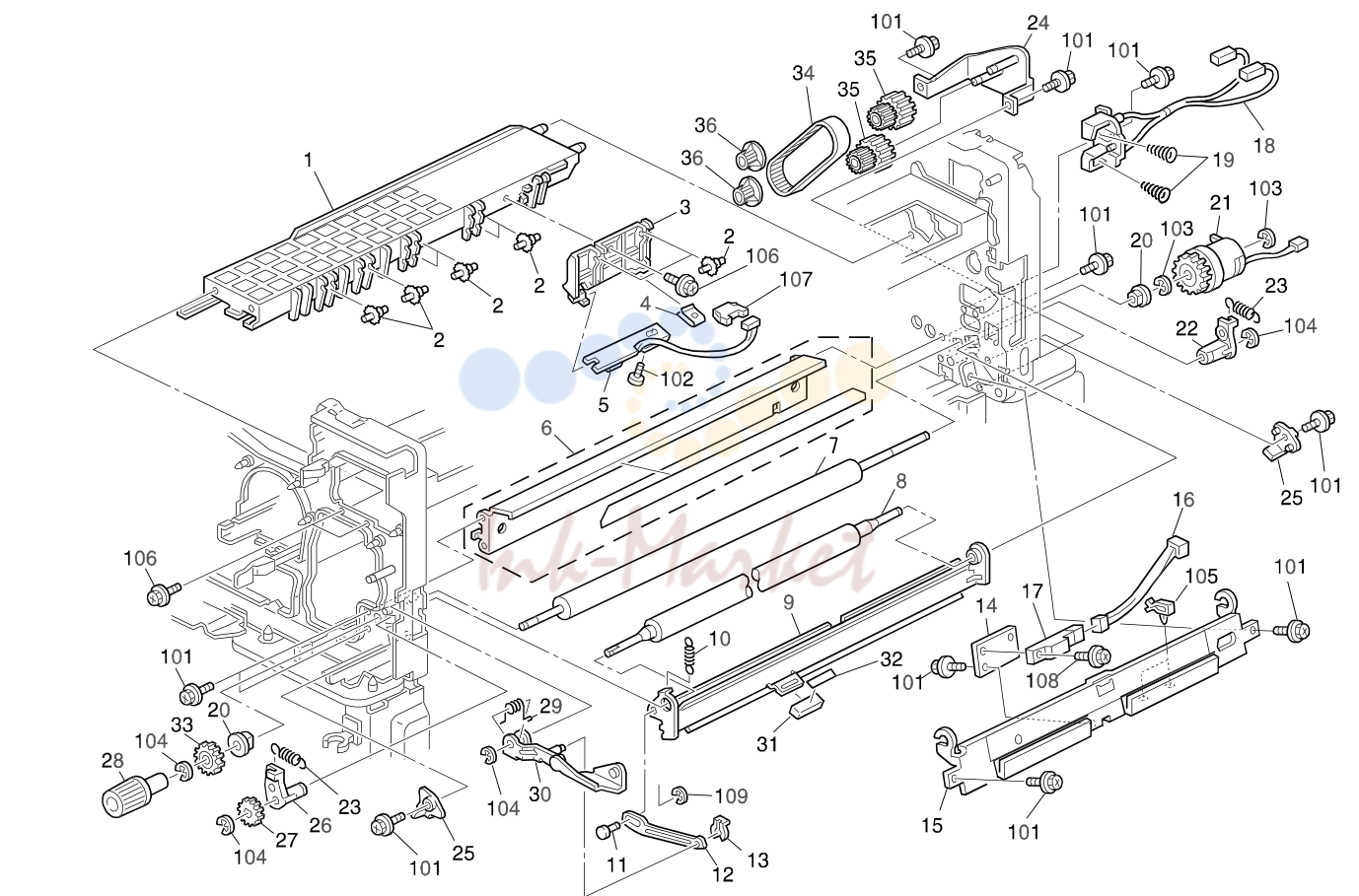

13. PAPER REGISTRATION (B003/B004/B006/B007)

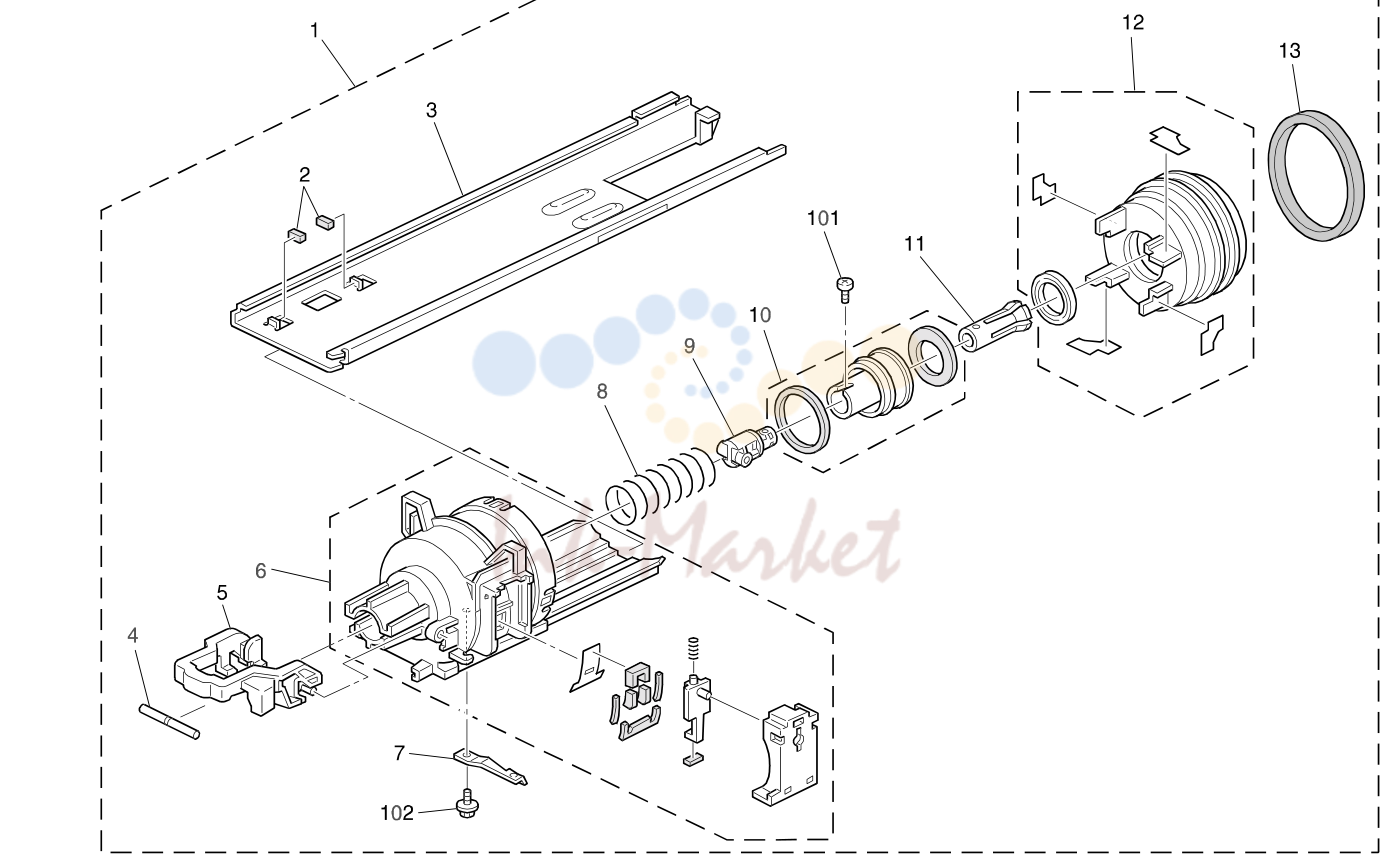

14. TONER HOPPER UNIT (B003/B004/B006/B007)

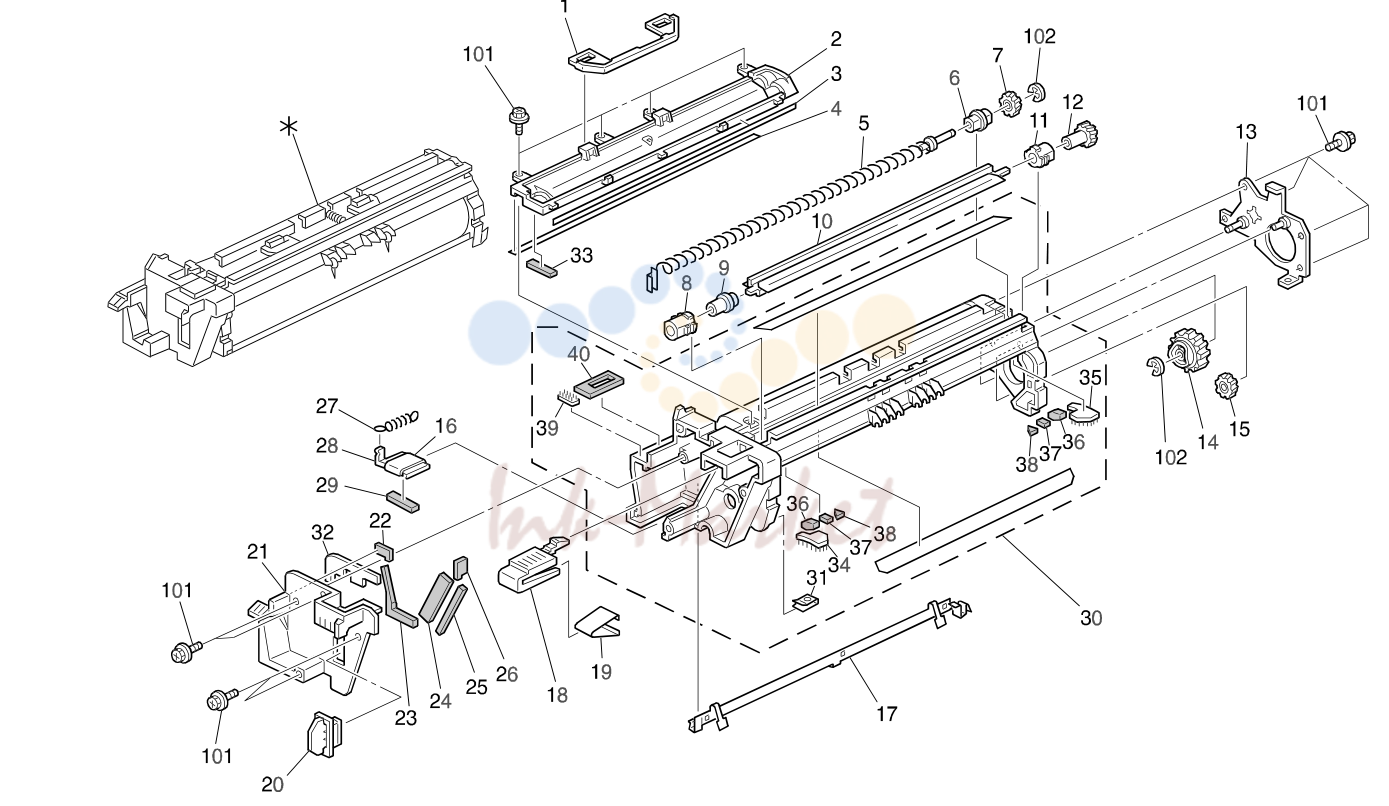

15. PCU UNIT 1 (B003/B004/B006/B007)
16. PCU UNIT 2 (B003/B004/B006/B007)
17. TRANSFER UNIT 1 (B003/B004/B006/B007)
18. TRANSFER UNIT 2 (B003/B004/B006/B007)
19. DEVELOPMENT UNIT (B003/B004/B006/B007)
20. FUSING UNIT (B003/B004/B006/B007)
21. PAPER SEPARATION UNIT (B003/B004/B006/B007)
22. DUPLEX UNIT 1 (B003/B004/B006/B007)
23. DUPLEX UNIT 2 (B003/B004/B006/B007)
24. DUPLEX UNIT 3 (B003/B004/B006/B007)
25. DRIVE SECTION 1 (B003/B004/B006/B007)
26. DRIVE SECTION 2 (B003/B004/B006/B007)
27. ELECTRICAL SECTION 1 (B003/B004/B006/B007)
28. ELECTRICAL SECTION 2 (B003/B004/B006/B007)
29. FRAME SECTION 1 (B003/B004/B006/B007)
30. FRAME SECTION 2 (B003/B004/B006/B007)
31. EXPANTION BOX (B003/B004/B006/B007)
32. IOB BOARD (B003/B004/B006/B007)
33. BICU BOARD (B003/B004/B006/B007)
34. CONTROLLER BOARD (B003/B004/B006/B007)
35. DECAL AND DOCUMENT (B003/B004/B006/B007)
36. SPECIAL TOOLS (B003/B004/B006/B007)

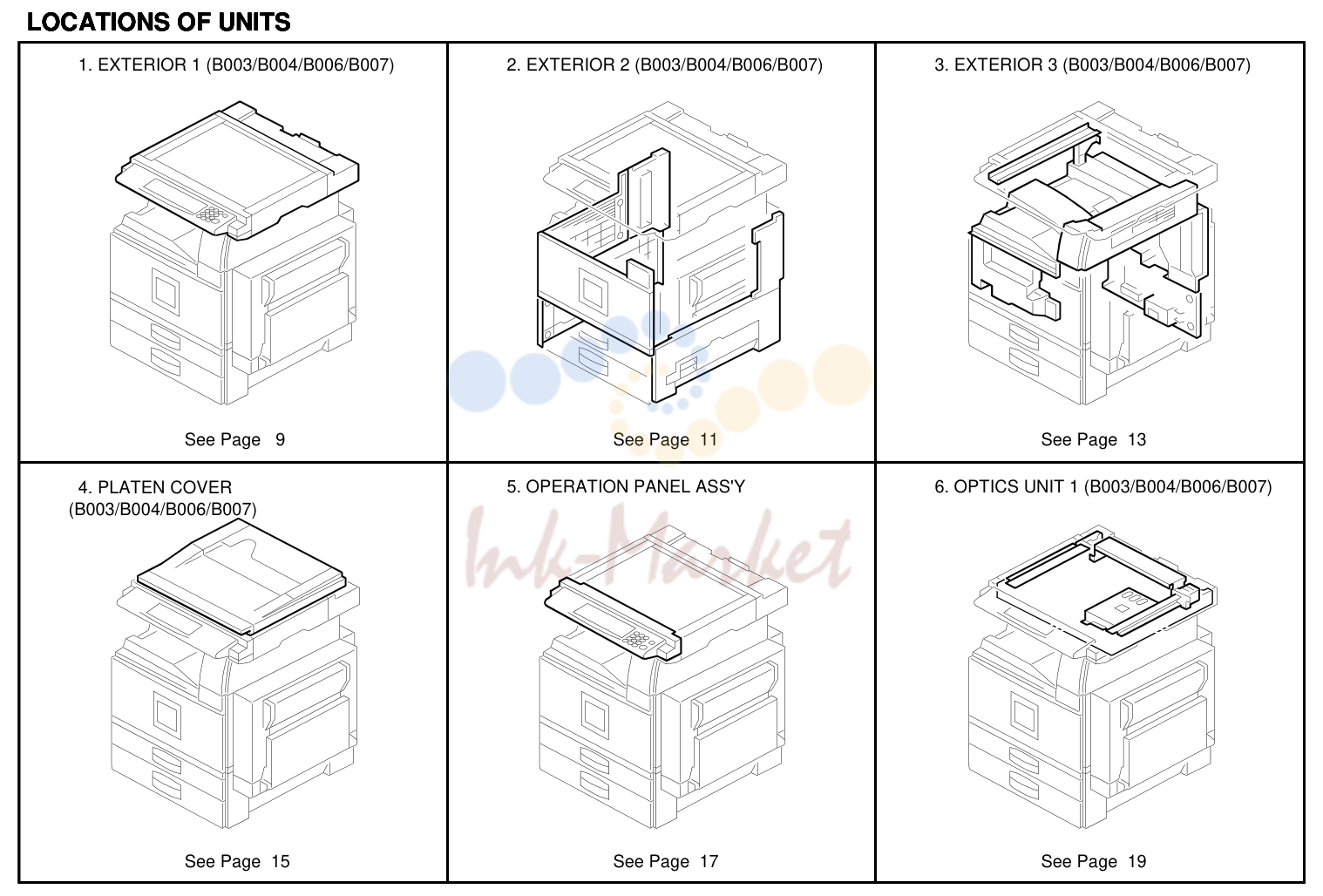

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Описание
1	B3516511 запросить цену →	Left Scale - (EU)(Asia)(CHN)(TWN)
101	04513008H запросить цену →	Tapping Screw - M3x8
102	04513012H запросить цену →	Tapping Screw - 3x12
1	B3516521 запросить цену →	Left Scale (NA)
2	AA143520 запросить цену →	Shoulder Screw - M3
103	04513010H запросить цену →	Tapping Screw - 3x10
3	A2321357 запросить цену →	Left Cover - Scanner
104	08046075 запросить цену →	Hexagonal Bolt - M3x8
4	AC012067 запросить цену →	Exposure Glass
5	A2321677 запросить цену →	Rear Scale
6	B0041350 запросить цену →	Upper Rear Cover - Scanner
7	B0041356 запросить цену →	Right Cover - Scanner
8	B0041303 запросить цену →	Cover - Guide Plate - Rear
9	B0041301 запросить цену →	Cover - Guide Plate - Scanner Unit
10	B0047232 запросить цену →	Operation Panel Ass'y (NA)(B003/B004)
10	B0047632 запросить цену →	Operation Panel Ass'y (EU)(B003/B004)
10	B0047932 запросить цену →	Operation Panel Ass'y (TWN)(B003/B004)
10	B0047942 запросить цену →	Operation Panel Ass'y (CHN)(B003/B004)
10	B0047952 запросить цену →	Operation Panel Ass'y (Asia)(B003/B004)
10	B0077232 запросить цену →	Operation Panel Ass'y (NA)(B006/B007)
11	B0041358 запросить цену →	Lower Cover
12	B0045538 запросить цену →	Harness - OPU
13	AA143523 запросить цену →	Shoulder Screw - M3

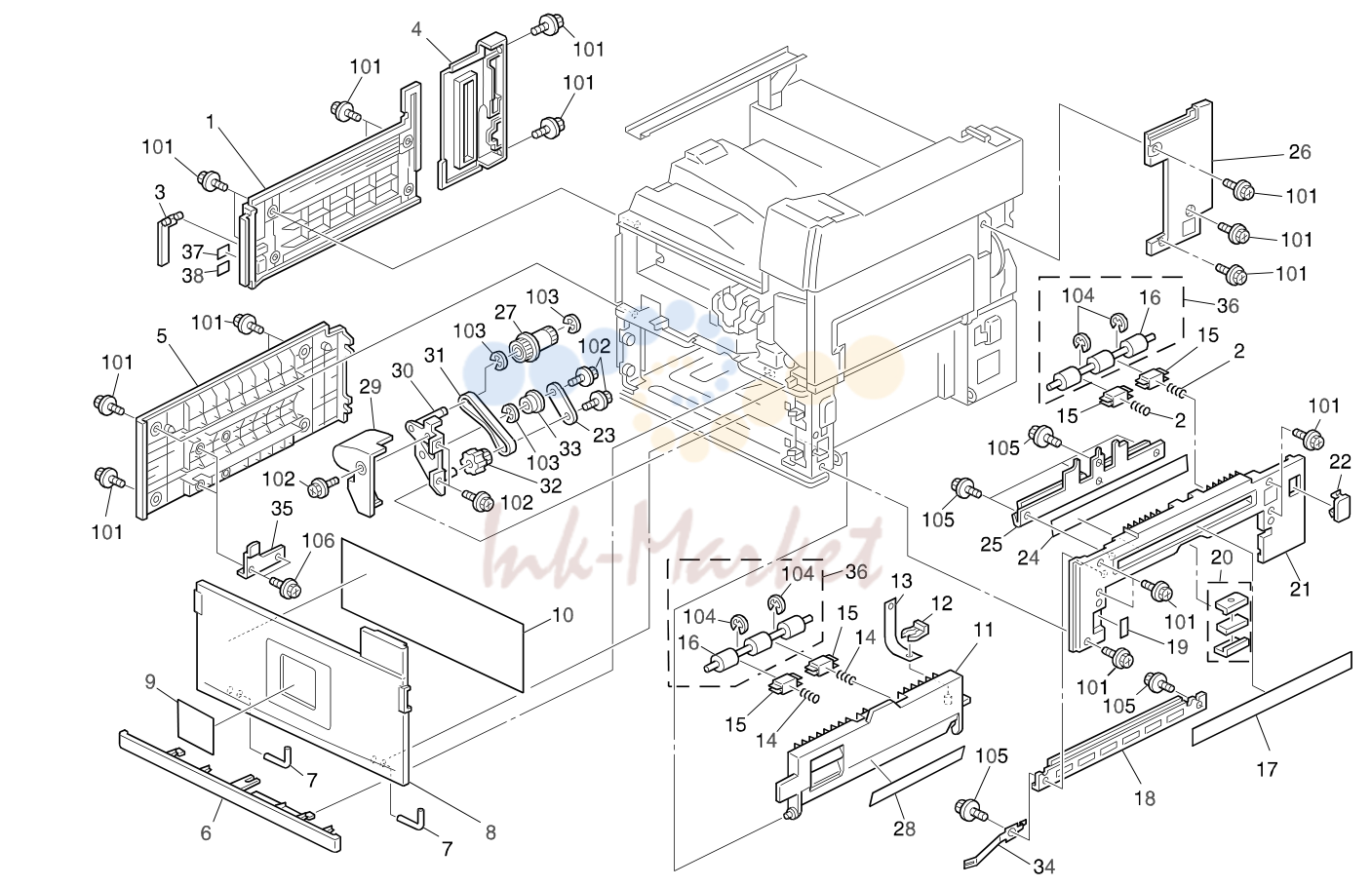

2. EXTERIOR 2 (B003/B004/B006/B007)

№	Артикул	Описание
1	B0047226 запросить цену →	Left Front Cover - NA
16	AF020409 запросить цену →	Driven Roller
1	B0047626 запросить цену →	Left Front Cover - EU
17	A2322860 запросить цену →	Entrance Seal
18	A2322859 запросить цену →	Lower Support Plate
2	AA063563 запросить цену →	Spring
19	AA001392 запросить цену →	Decal - A1
3	A2321282 запросить цену →	Cap - Switch
4	B0041283 запросить цену →	Left Rear Cover
20	AG070014 запросить цену →	Magnet Catch
5	B0041285 запросить цену →	Left Cover-paper Feed Sub-unit
21	A2322857 запросить цену →	Cover - Vertical Transport
22	A1761317 запросить цену →	Cap - 34x55
6	A2301268 запросить цену →	Upper Cover - Paper Feed
23	A2322723 запросить цену →	Support Plate - Knob
7	G0201332 запросить цену →	Hinge - Front Cover
24	A2322860 запросить цену →	Entrance Seal
8	B0041261 запросить цену →	Front Cover Ass'y
25	A2322858 запросить цену →	Upper Support Plate
9	B0037210 запросить цену →	Emblem (RIC)(B003)
9	B0037211 запросить цену →	Emblem (RIC-GSA)(B003)
26	A2321272 запросить цену →	Right Rear Cover
27	AB030584 запросить цену →	Timing Pulley - 15T
9	B0037212 запросить цену →	Emblem (SVN)(B003)
9	B0037213 запросить цену →	Emblem (SVN-GSA)(B003)
28	AA000204 запросить цену →	Decal - Right Lower Cover
9	B0037214 запросить цену →	Emblem (GES)(B003)
29	A2322724 запросить цену →	Knob Cover
9	B0037217 запросить цену →	Emblem (INF)(B003)
30	A2322720 запросить цену →	Gear Bracket
31	AA043416 запросить цену →	Timing Belt - 40S3M192
9	B0037218 запросить цену →	Emblem (LAN)(B003)
9	B0047210 запросить цену →	Emblem (RIC)(B004)
32	A2322722 запросить цену →	Knob
33	AB030564 запросить цену →	Pulley - M17
9	B0047211 запросить цену →	Emblem (RIC-GSA)(B004)
9	B0047212 запросить цену →	Emblem (SVN)(B004)
34	A2325838 запросить цену →	Spring Plate - BICU
35	A2321286 запросить цену →	Stopper - Plate
9	B0047213 запросить цену →	Emblem (SVN-GSA)(B004)
9	B0047214 запросить цену →	Emblem (GES)(B004)
36	A2322862 запросить цену →	Driven Roller
37	A2326780 запросить цену →	Decal - ON (CHN)
9	B0047217 запросить цену →	Emblem (INF)(B004)
38	A2326781 запросить цену →	Decal - Stand-by (CHN)
9	B0047218 запросить цену →	Emblem (LAN)(B004)
9	B0067210 запросить цену →	Emblem (RIC)(B006)
9	B0067212 запросить цену →	Emblem (SVN)(B006)
9	B0067218 запросить цену →	Emblem (LAN)(B006)
9	B0077210 запросить цену →	Emblem (RIC)(B007)
9	B0077212 запросить цену →	Emblem (SVN)(B007)
9	B0077218 запросить цену →	Emblem (LAN)(B007)
101	04513008H запросить цену →	Tapping Screw - M3x8
10	B0041385 запросить цену →	Jam Removal Sheet
102	04513006B запросить цену →	Tapping Screw - M3x6
11	A2322876 запросить цену →	Lower Cover - Vertical Transport
103	07200060E запросить цену →	Retaining Ring - M6
12	52062686 запросить цену →	Snap Ring
13	A2322863 запросить цену →	Stopper Band
104	07200030E запросить цену →	Retaining Ring - M3
14	AA063564 запросить цену →	Tension Spring
105	04503008B запросить цену →	Tapping Screw - M3x8
15	AA080254 запросить цену →	Bushing - M4
106	04503012B запросить цену →	Tapping Screw -3x12

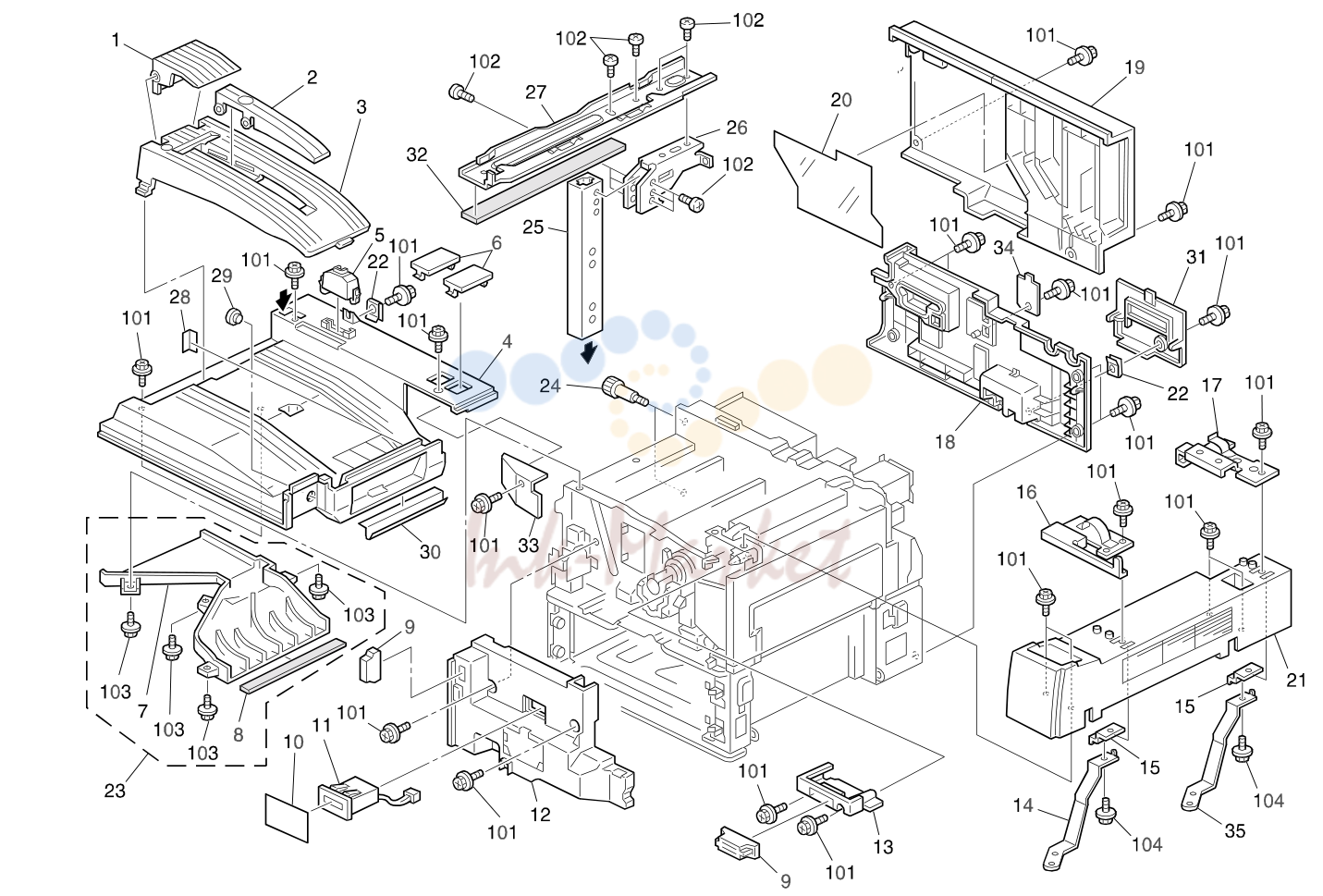

3. EXTERIOR 3 (B003/B004/B006/B007)

№	Артикул	Описание
1	A2324497 запросить цену →	End Fence - Copy Tray
35	A2325837 запросить цену →	Rear Grounding Plate
2	B0044436 запросить цену →	Copy Tray Guide
3	B0044435 запросить цену →	Sub Copy Tray
4	B0041250 запросить цену →	Upper Cover
5	B0041324 запросить цену →	Cover - Scanner Connector
6	A1761317 запросить цену →	Cap - 34x55
7	A2321252 запросить цену →	Duct - Upper Cover
8	AA153390 запросить цену →	Sponge - 202x3.5x4
9	AG071010 запросить цену →	Magnet Catch
10	A2321381 запросить цену →	Decal - Total Counter
11	AX310039 запросить цену →	Total Counter - 7fig 24v
12	A2841376 запросить цену →	Inner Cover-left
13	A2841372 запросить цену →	Inner Cover-upper
13	B0041093 запросить цену →	Rear Stay
14	B0045836 запросить цену →	Front Grounding Plate
15	A2321094 запросить цену →	Nut
16	B0041101 запросить цену →	Front Bracket - Scanner Unit
17	B0041104 запросить цену →	Rear Bracket - Scanner Unit
18	B0041296 запросить цену →	Rear Cover - Paper Feed Sub-unit
19	B0041291 запросить цену →	Rear Cover
20	A2321173 запросить цену →	Sheet - Duct
21	B0041043 запросить цену →	Spacer - Scanner Unit
22	A2321284 запросить цену →	Spring Holder
23	A2321251 запросить цену →	Duct Cover - Lower Exhaust Ass'y
24	AA143501 запросить цену →	Stepped Screw - M8
25	B0041049 запросить цену →	Scanner Arm Unit
26	B0041048 запросить цену →	Supporting Plate - Scanner Unit
27	B0041038 запросить цену →	Guide Plate - Scanner Unit
28	A2324499 запросить цену →	Copy Tray Mylar
29	A2321257 запросить цену →	Cap - Upper Cover
30	AA150685 запросить цену →	Seal - 215x10
31	B0041297 запросить цену →	Rear Cover - Paper Feed Sub-unit
101	04513008H запросить цену →	Tapping Screw - M3x8
102	03540080B запросить цену →	Screw - M4X8
32	AA153070 запросить цену →	Dehumidifier Sheet
33	G0341253 запросить цену →	Cover - Small - Upper Right
103	04503006B запросить цену →	Tapping Screw - M3x6
34	B0047222 запросить цену →	Css Cover
104	04513006B запросить цену →	Tapping Screw - M3x6

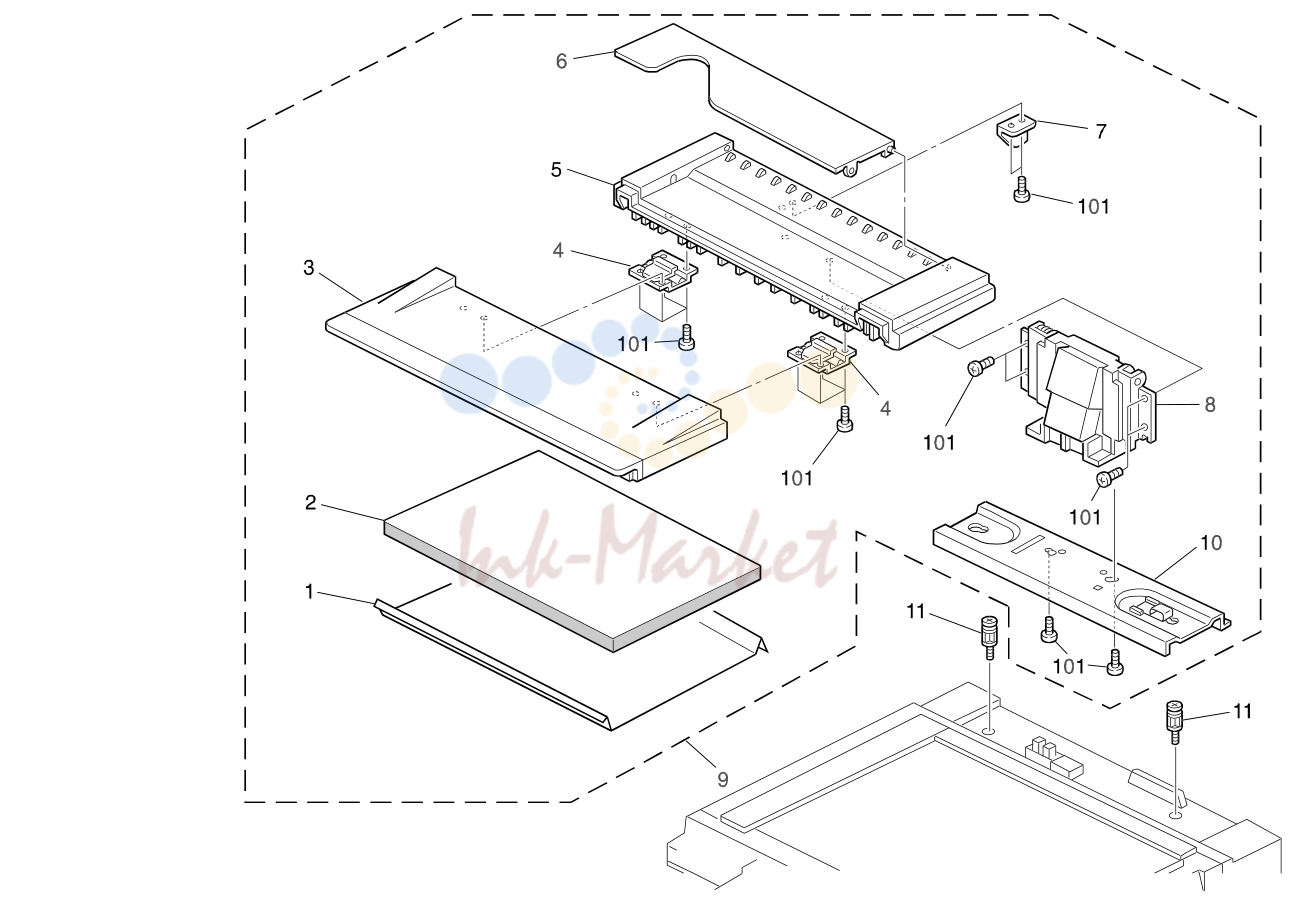

4. PLATEN COVER (B003/B004/B006/B007)

№	Артикул	Описание
1	54482804 запросить цену →	Platen Cover Sheet
101	04140142B запросить цену →	Binding Self Tapping Screw - M
2	AA162067 запросить цену →	Platen Cover Pad
3	A1341394 запросить цену →	Front Platen Cover
4	A0531957 запросить цену →	Flex Hinge - Platen Cover
5	A1341395 запросить цену →	Rear Platen Cover
6	A1341396 запросить цену →	Original Holder
7	A1531383 запросить цену →	Platen Cover Feeler
8	A1531370 запросить цену →	Platen Cover Hinge
9	AC001060 запросить цену →	Platen Cover Ass'y
10	A1531380 запросить цену →	Platen Cover Bracket
11	AA148447 запросить цену →	Guide Pin - Platen Cover

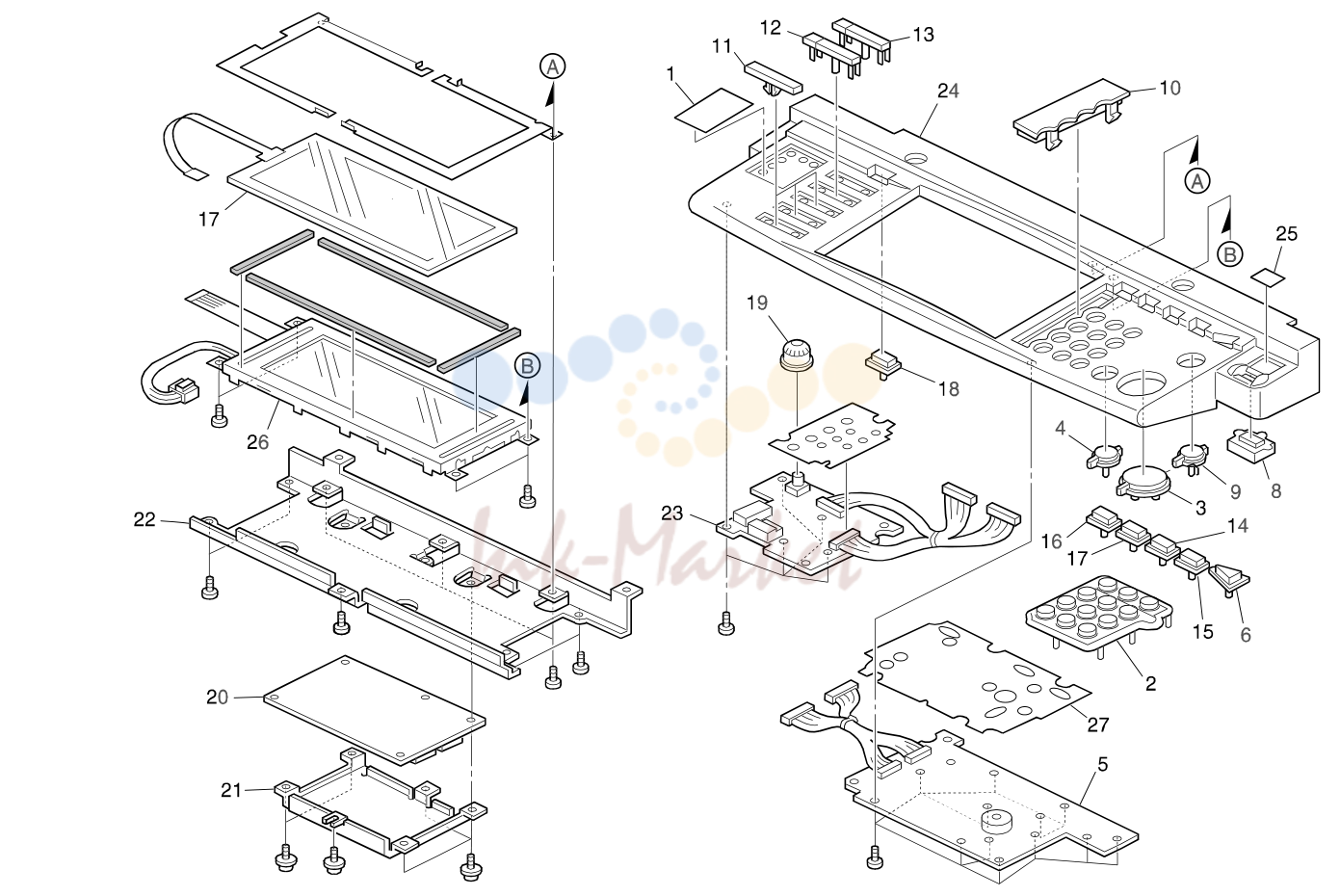

5. OPERATION PANEL ASS'Y (B003/B004/B006/B007)

№	Артикул	Описание
1	B0047238 запросить цену →	Sheet-operation
25	A2327234 запросить цену →	Sheet - Switch (LT)
2	B0041502 запросить цену →	Keytop - 10key (EU)
25	A2327634 запросить цену →	Sheet - Switch (A4)
2	B0047236 запросить цену →	Keytop - 10key (NA)
26	B0045215 запросить цену →	LCD - HVGA U95 BL
3	B0041505 запросить цену →	Keytop - Start
27	B0041515 запросить цену →	Sheet - Preventfence Sheet - Right
28	B0041517 запросить цену →	Erath Sheet - Touch Panel
4	B0041503 запросить цену →	Keytop - Clear/Stop
5	B0041518 запросить цену →	Operation Panel Board - Right
6	B0041512 запросить цену →	Keytop - Interrupt
7	B0041509 запросить цену →	Keytop - Block Diagram
8	B0041506 запросить цену →	Keytop - Power Source
9	B0041504 запросить цену →	Keytop - Try Print
10	B0041535 запросить цену →	Cover - Basic
11	B0041534 запросить цену →	Cover - Application
12	B0041532 запросить цену →	Keytop - Copy 2 (CHN)(B004)
12	B0047242 запросить цену →	Keytop - Copy 2 (NA)
12	B0047642 запросить цену →	Keytop - Copy 2 (EU)
13	B0041531 запросить цену →	Keytop - Copy 1 (CHN)(B004)
13	B0047241 запросить цену →	Keytop - Copy 1 (NA)
13	B0047641 запросить цену →	Keytop - Copy 1 (EU)
14	B0041507 запросить цену →	Keytop - Reset Switch
14	B0047237 запросить цену →	Keytop - Clear Modes
15	B0041508 запросить цену →	Keytop - Preheat
16	B0041510 запросить цену →	Keytop - Confirm
17	A2295216 запросить цену →	Touch Panel
18	B0041511 запросить цену →	Keytop - Counter
19	B0041513 запросить цену →	Dial - Contrast
20	B0045203 запросить цену →	Operation Panel Board (NA)(B003/B004)
20	B0045204 запросить цену →	Operation Panel Board (EU)(B003/B004)
20	B0045205 запросить цену →	Operation Panel Board (Asia/TWN)(B003/B004)
20	B0045206 запросить цену →	Operation Panel Board (CHN)(B003/B004)

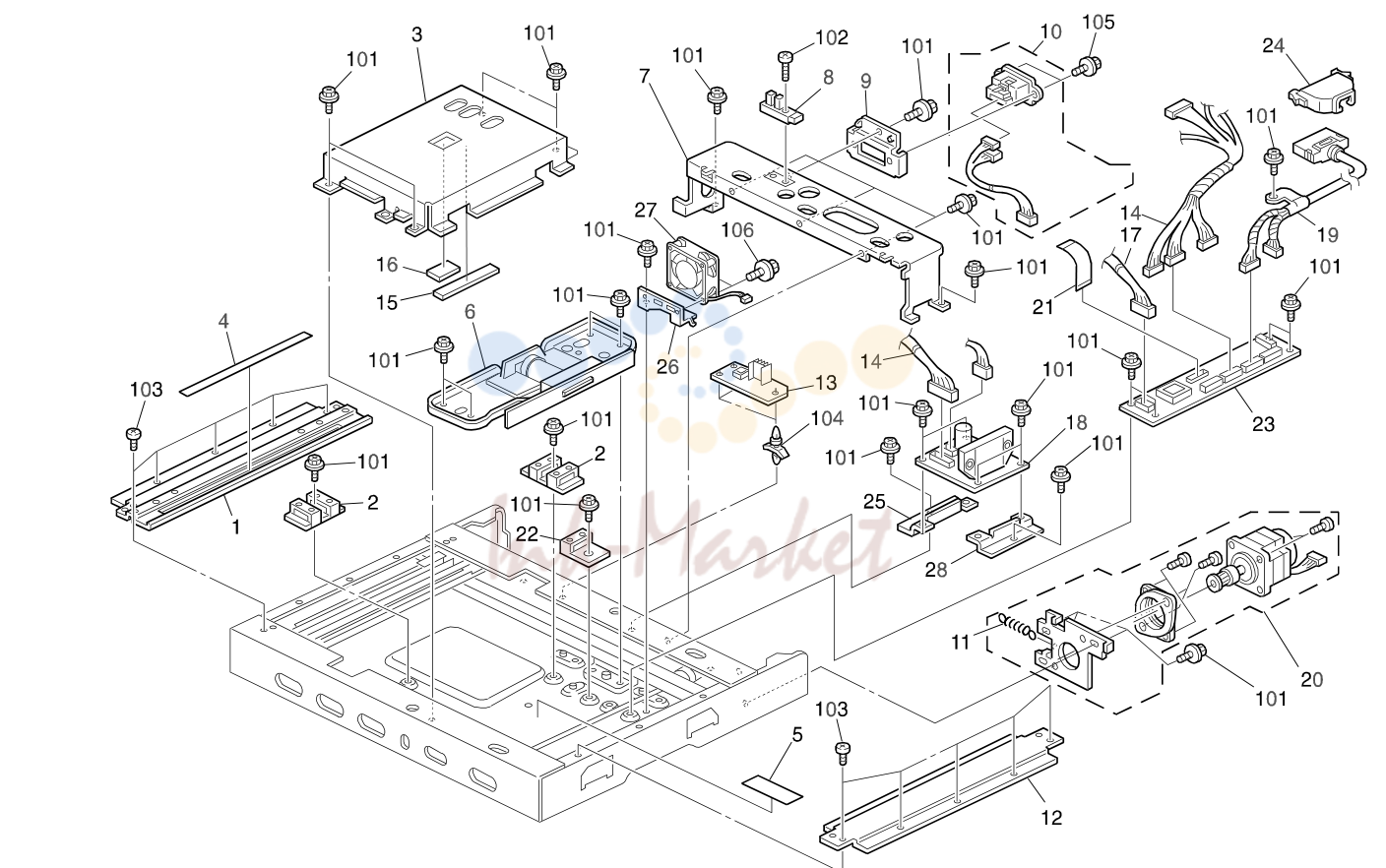

6. OPTICS UNIT 1 (B003/B004/B006/B007)

№	Артикул	Описание
1	B0041678 запросить цену →	Left Scale Bracket
101	04513006B запросить цену →	Tapping Screw - M3x6
102	03140120B запросить цену →	Philips Pan Head Screw - M4x12
2	AW010056 запросить цену →	Original Sensor - H=2-66
3	B0041681 запросить цену →	Inner Cover
103	03530060B запросить цену →	Philips Pan Head Screw - M3x6
4	B3516522 запросить цену →	ADF Exposure Glass
104	11050162 запросить цену →	Locking Support
105	04513008B запросить цену →	Tapping Screw - M3x8
5	AA150711 запросить цену →	Shield -base
106	03140180B запросить цену →	Philips Pan Head Screw - M4x18
6	B0041831 запросить цену →	Lensholder Assy
7	A2841738 запросить цену →	Hinge Bracket
8	AW020100 запросить цену →	Photointerrupter - P1CH2MM
9	B0041849 запросить цену →	ARDF Connector Bracket
10	B0045541 запросить цену →	Harness- ADF
11	AA060702 запросить цену →	Tension Spring
12	A2321682 запросить цену →	Right Stay - Scanner Unit
13	AZ500055 запросить цену →	Xenon Lamp Stabilizer
14	B0045543 запросить цену →	Harness - SIB
15	A2321683 запросить цену →	Spacer - Inner Cover
16	A2321681 запросить цену →	Cushion - Lens Block
17	B0045538 запросить цену →	Harness - OPU
18	B0045397 запросить цену →	Motor Drive Board
19	B0041841 запросить цену →	Scanner Interface Cable
20	A2841751 запросить цену →	Scanner Motor Stopper
21	B0045542 запросить цену →	Harness - SBU-50wick 80mm
22	AW010059 запросить цену →	Original Sennsor - H=1-66
23	B0045387 запросить цену →	Scanner Interface Board
24	B0041324 запросить цену →	Cover - Scanner Connector
25	B0041846 запросить цену →	Motor Drive Board Bracket - L
26	B0041732 запросить цену →	Fan Bracket
27	AX640128 запросить цену →	Fan Motor - 24V
28	B0041847 запросить цену →	Motor Drive Board Bracket - R

7. OPTICS UNIT 2 (B003/B004/B006/B007)

№	Артикул	Описание
1	B0041809 запросить цену →	Carrtage Pulley - 22MM
36	AH010009 запросить цену →	Rubber Pad - H5
37	AB032061 запросить цену →	Front Scanner Pulley
2	B0041713 запросить цену →	Pulley 2 - 22MM
38	A2321712 запросить цену →	Front Tension Plate - Scanner Wire
3	G4042810 запросить цену →	Spring Plate - Mirror - Second
39	A2841735 запросить цену →	Front Side Plate
4	B0041820 запросить цену →	2nd Mirror Aass'y
40	A2321707 запросить цену →	Second Slide Rail
5	A2321808 запросить цену →	Harness Guide
41	A2841674 запросить цену →	Exposure Glass Holder
6	A2321798 запросить цену →	2nd Scanner Ass'y
42	AX400140 запросить цену →	Heater - 120V 15W
7	AA150702 запросить цену →	Front Shield Plate
8	AX500073 запросить цену →	Xenon Lamp - 8.5MM
42	AX400142 запросить цену →	Heater - 240V 15W
9	A2321791 запросить цену →	Front Wire Holder
43	B0041741 запросить цену →	Power Supply Cord
10	A2321782 запросить цену →	1st Scanner Ass'y
11	A2321792 запросить цену →	Rear Wire Holder
12	A2321788 запросить цену →	Reflector
13	AC030110 запросить цену →	Scanner Mirror
14	A2321789 запросить цену →	1st Mirror Holder
15	B0041843 запросить цену →	Exposure Lamp Harness
16	A2321728 запросить цену →	Rail Supporter
17	A2841736 запросить цену →	Rear Side Plate
18	AA161133 запросить цену →	Cushion - 4x15x1
19	AW020056 запросить цену →	Photointerrupter - EE-SX4235A-P1
20	A2321839 запросить цену →	Bracket - Sensor
21	B0041737 запросить цену →	Base - Scanner - Rear
22	B0041726 запросить цену →	Rail - Flexible Board
23	B0041728 запросить цену →	Bracket - Heater
101	04513006B запросить цену →	Tapping Screw - M3x6
24	A2321722 запросить цену →	Rear Tension Plate - Scanner Wire
102	07200060E запросить цену →	Retaining Ring - M6
103	09513006B запросить цену →	Philips Screw With Flat Washer - M3x6
25	AA050106 запросить цену →	Carriage Drive Wire
26	AA060703 запросить цену →	Tension Spring
104	10050728 запросить цену →	Rivet - NRP335
105	04503008B запросить цену →	Tapping Screw - M3x8
27	A2321731 запросить цену →	Scanner Rail
106	11050292 запросить цену →	Wire Saddle
28	A2321771 запросить цену →	Busing - M8
107	11050291 запросить цену →	Harness Clamp - LWS-3S
29	A2323566 запросить цену →	Ball Bearing - 8x16x5
30	AB032062 запросить цену →	Rear Scanner Pulley
108	05750050E запросить цену →	Hexagon Headless Set Screw - M5x5
109	11050460 запросить цену →	Clamp
31	AB030572 запросить цену →	Timing Pulley - Z61
32	AA043439 запросить цену →	Timing Belt - S2M-224
110	11050162 запросить цену →	Locking Support
111	08025276 запросить цену →	Tapping Screw With Washer - M3x6
33	B0041714 запросить цену →	Idler Bracket
112	03140060B запросить цену →	Philips Pan Head Screw - M4x6
34	A2321732 запросить цену →	Rail Bracket
113	11050292 запросить цену →	Wire Saddle
35	A2321713 запросить цену →	Lens Block Supporter

8. LASER UNIT (B003/B004/B006/B007)

№	Артикул	Описание
1	A2841904 запросить цену →	Cover - Optical Housing
2	G0201918 запросить цену →	Decal - Laser Diode (230V)
2	G0201920 запросить цену →	Decal - Laser Diode (115V)
3	G0201917 запросить цену →	Decal - LD
4	A2321904 запросить цену →	Cap - Laser Unit Cover
5	A2321971 запросить цену →	Support Cover - Imaging Unit
6	A2321900 запросить цену →	Housing - Laser Unit
7	AA152403 запросить цену →	Sponge - Laser Unit Cover
8	AC015025 запросить цену →	Shield Glass
9	AX060141 запросить цену →	Polygon Mirror Motor (B003/B006)
9	AX060180 запросить цену →	Polygon Mirror Motor (B004/B007)
10	A2321918 запросить цену →	Heat Sink - Polygon Motor
11	A2321920 запросить цену →	Decal - Heat Sink
12	G0201966 запросить цену →	Cylindrical Lens
13	A2321927 запросить цену →	Cylindrical Lens Holder
14	A2321926 запросить цену →	Mirror Holder
15	A2321925 запросить цену →	Middle Mirror Holder
16	AC030115 запросить цену →	Mirror
17	A2321923 запросить цену →	Front Holder - BTL
18	A2321924 запросить цену →	Rear Holder - BTL
19	G0201969 запросить цену →	BTL Lens
20	A2321921 запросить цену →	Front Holder - F Theta Mirror
21	A2321922 запросить цену →	Rear Holder - F Theta Mirror
22	G0201968 запросить цену →	F Theta Mirror
23	A2321928 запросить цену →	Holder - Sync. Detector Mirror
24	GC030020 запросить цену →	Sync. Detector Mirror
25	A2935310 запросить цену →	Sync Detector Board
26	B0021891 запросить цену →	LD Unit (B003/B006)
101	09513008B запросить цену →	Philips Screw With Flat Washer - M3x8
26	B0041891 запросить цену →	LD Unit (B004/B007)
102	04503010B запросить цену →	Tapping Screw - M3x10
27	A2325444 запросить цену →	Harness - Laser Unit (B004/B007)
103	04503008B запросить цену →	Tapping Screw - M3x8
27	A2325445 запросить цену →	Harness - Laser Unit (B003/B006)

9. BY-PASS FEED UNIT 1 (B003/B004/B006/B007)

№	Артикул	Описание
1	A2326106 запросить цену →	Middle Lower Cover
101	04513008H запросить цену →	Tapping Screw - M3x8
2	A2326095 запросить цену →	Frame By-pass Unit Holder
102	11050349 запросить цену →	Edge Saddle
103	07200060E запросить цену →	Retaining Ring - M6
3	A2326109 запросить цену →	Front Cover - By-pass Unit
4	A2326108 запросить цену →	Rear Cover - By-pass Unit
104	04513008B запросить цену →	Tapping Screw - M3x8
5	A2326107 запросить цену →	Middle Upper Cover
105	04514010B запросить цену →	Tapping Screw - 4x10
6	A2326090 запросить цену →	Bracket Positioning Pin
7	A2326091 запросить цену →	Positioning Pin
8	AA082070 запросить цену →	Bushing - 8x16x7
9	AA066574 запросить цену →	Torsion Spring
10	A2326067 запросить цену →	By - Pass Feed Table
11	A2326068 запросить цену →	Cover By-pass Table
12	A2326082 запросить цену →	Front Rack
13	G0113305 запросить цену →	Gear - 16T
14	A2326083 запросить цену →	Rear Rack
15	A2326080 запросить цену →	Paper Size Detector
16	A2326073 запросить цену →	Decal - By-pass Feed
17	A2326085 запросить цену →	Guide By - Pass Table
18	A2326092 запросить цену →	Roller - Holder
19	A2326070 запросить цену →	Rear Side Fence
20	A2326072 запросить цену →	Sub - Rear Fence
21	A2326069 запросить цену →	Front Side Fence
22	A2326071 запросить цену →	Sub - Front Fence
23	AF040559 запросить цену →	Driven Roller - M9
24	A2326009 запросить цену →	By-pass Feed Table Ass'y
25	A2326010 запросить цену →	Support Stay

10. BY-PASS FEED UNIT 2 (B003/B004/B006/B007)

№	Артикул	Описание
1	AA063569 запросить цену →	Spring
37	A2326049 запросить цену →	Solenoid Bracket
2	AF032036 запросить цену →	Separation Roller
3	A2842783 запросить цену →	Torque Limiter
38	A2326061 запросить цену →	Tightener Bracket
4	A2326033 запросить цену →	Shaft Driven Roller
39	A2326065 запросить цену →	Rail - By-pass Feed
5	AA063499 запросить цену →	Pressure Spring
40	A2326057 запросить цену →	Bracket-by-pass Feed Drive
6	AF013016 запросить цену →	Bottom Plate Pad
7	AB011389 запросить цену →	Gear - 20Z
8	AB011388 запросить цену →	Gear - Z16
9	A2326035 запросить цену →	Shaft - Drive Roller
10	A2326028 запросить цену →	Guide Plate Paper Separator
11	A2326038 запросить цену →	Gear Cover
12	AF031036 запросить цену →	Feed Roller
13	A2326022 запросить цену →	Housing - By-pass Feed
14	52164198 запросить цену →	Stepped Screw - Guide Plate
15	A2326023 запросить цену →	Grounding Plate - Reverse
16	A2326055 запросить цену →	Paper End Feeler
17	A1342661 запросить цену →	Feeler Roller
18	AF040031 запросить цену →	Driven Roller
19	AW020056 запросить цену →	Photointerrupter - EE-SX4235A-P1
20	A2326043 запросить цену →	Arm Paper Pick Up
21	AA140660 запросить цену →	Feed Shaft
22	AF030036 запросить цену →	Pick Up Roller
23	AB011387 запросить цену →	Gear - 23Z
24	A2326044 запросить цену →	Support Plate
25	A2326046 запросить цену →	Grounding Plate - Feed
26	AA063568 запросить цену →	Pressure Spring
27	A2326051 запросить цену →	Pickup Solenoid
28	A2325427 запросить цену →	Harness By-pass Feed
29	AA063567 запросить цену →	Tension Spring
101	04513008B запросить цену →	Tapping Screw - M3x8
30	AA083010 запросить цену →	Clutch Roller - 6x14x10
31	AX200140 запросить цену →	Electrical Clutch
102	08053480 запросить цену →	Bushing - 6mm
103	07200040E запросить цену →	Retaining Ring - M4
32	AB017454 запросить цену →	Gear - 24Z/30Z
33	A2326059 запросить цену →	Arm Tightener
104	11050267 запросить цену →	Harness Clamp - YMC-10-0
105	03530040B запросить цену →	Screw - M3X4
34	AB011390 запросить цену →	Gear - 27Z
106	04503008B запросить цену →	Tapping Screw - M3x8
35	GA080002 запросить цену →	Bushing - 6mm

11. PAPER TRAY UNIT (B003/B004/B006/B007)

№	Артикул	Описание
1	B0042905 запросить цену →	Universal Paper Tray (NA)
101	07200060E запросить цену →	Retaining Ring - M6
102	03530060B запросить цену →	Philips Pan Head Screw - M3x6
1	B0042910 запросить цену →	Universal Paper Tray (EU)
103	04504008B запросить цену →	Tapping Screw - 4x8
2	B0042932 запросить цену →	Rear Stopper Lever
3	AF016166 запросить цену →	Front Side Fence
104	04523008B запросить цену →	Tapping Screw - M3x8
4	B0042940 запросить цену →	Bottom Plate
5	AF013006 запросить цену →	Bottom Plate Pad
6	AF017026 запросить цену →	End Fence
7	AA003007 запросить цену →	Decal- Paper Set Direction
8	B0042988 запросить цену →	Handle - Paper Tray
9	B0042951 запросить цену →	Stopper-right
10	A2322975 запросить цену →	Bottom Lift Plate
11	A2322987 запросить цену →	Roller - Paper Tray
12	B0042915 запросить цену →	Bottom Lift Shaft
13	B0042943 запросить цену →	Grounding Plate - Paper Tray
14	AF016167 запросить цену →	Rear Side Fence
15	A2322989 запросить цену →	Screw Holder
16	B0042947 запросить цену →	Spring Plate-paper Size Sensor
17	B0042952 запросить цену →	Shoe- Left
18	B0042933 запросить цену →	Rear Stopper
19	B0042934 запросить цену →	Spring Plate - Lock Lever
20	B0042954 запросить цену →	Paper Size Dial (LT)
20	B0042955 запросить цену →	Paper Size Dial (A4)
21	B0042948 запросить цену →	Paper Size Sensor
22	B0042924 запросить цену →	Paper Guide Plate - Front
23	B0042935 запросить цену →	Paper Guide Plate - Rear
24	B0042936 запросить цену →	Gear - 16Z
25	B0042920 запросить цену →	Front Side Fence
26	B0042922 запросить цену →	Release Lever - Side Fence
27	B0042923 запросить цену →	Spring Plate - Release Lever
28	B0042930 запросить цену →	Rear Side Fence

12. PAPER FEED SECTION (B003/B004/B006/B007)

№	Артикул	Описание
1	AF030034 запросить цену →	Pick-up Roller
36	AF032035 ✓ в наличии	Separation Roller
2	A2322763 запросить цену →	Pick-up Arm
37	AA060693 запросить цену →	Tension Spring
3	AB011188 запросить цену →	Gear - 21Z
38	B0042750 запросить цену →	Paper Feed Unit
39	AB014090 запросить цену →	Gear - 18Z
4	AA060691 запросить цену →	Tension Spring
5	A2322766 запросить цену →	Feed Mylar
41	A2322785 запросить цену →	Vertical Guide
6	AF031035 ✓ в наличии	Feed Roller
7	AB011189 запросить цену →	Gear - 18Z
8	AA082070 запросить цену →	Bushing - 8x16x7
9	A2322760 запросить цену →	Housing - Paper Feed Unit
10	A2322765 запросить цену →	Front Grounding Plate
11	B0042783 ✓ в наличии	Torque Limiter
12	B0042777 запросить цену →	Shaft - Paper Separation
13	A2322762 запросить цену →	Paper End Feeler
14	B0042782 запросить цену →	Rear Feed Mylar
15	A2322776 запросить цену →	Release Lever
16	52062686 запросить цену →	Snap Ring
17	AB010107 запросить цену →	Gear - 23Z
18	A2322770 запросить цену →	Stay - Paper Separation
19	AB010106 запросить цену →	Gear - 24Z
20	AA140656 запросить цену →	Shaft - Gear
21	A2322774 запросить цену →	Pressure Lever
22	A2322775 запросить цену →	Link Lever
23	AA060864 запросить цену →	Tension Spring
24	A2322786 запросить цену →	Guide Plate
25	A2322787 запросить цену →	Vertical Transport Guide
26	AA082072 запросить цену →	Bushing - M6
27	A2322764 запросить цену →	Rear Grounding Plate
28	AA140655 запросить цену →	Shaft - Paper Feed
29	AA083014 запросить цену →	One-way Clutch
30	A2325428 запросить цену →	Harness - Paper Feed Unit
101	04513008B запросить цену →	Tapping Screw - M3x8
102	07200040E запросить цену →	Retaining Ring - M4
31	AW020056 запросить цену →	Photointerrupter - EE-SX4235A-P1
103	07200060E запросить цену →	Retaining Ring - M6
32	AF020404 запросить цену →	Transport Roller
104	08053480 запросить цену →	Bushing - 6mm
33	A2322780 запросить цену →	Stay - Paper Feed
34	A2322781 запросить цену →	Sensor Bracket
105	08050089 запросить цену →	Retaining Ring - M4
35	AW020096 запросить цену →	Photointerrupter
106	11050283 запросить цену →	Clamp

13. PAPER REGISTRATION (B003/B004/B006/B007)

№	Артикул	Описание
1	A2322365 запросить цену →	Guide Rail - PCU
36	B0041167 запросить цену →	Flange - 24MM
2	B0042310 запросить цену →	Spur
3	A2322366 запросить цену →	Holder - ID Sensor
4	A2321284 запросить цену →	Spring Holder
5	A2322367 запросить цену →	ID Sensor
6	A2321072 запросить цену →	Lower Stay - PCU
7	AF020410 запросить цену →	Registration Roller
8	AF021059 запросить цену →	Driven Registration Roller
9	A2322574 запросить цену →	Upper Entrance Guide
10	AA062305 запросить цену →	Tension Spring
11	AA149291 запросить цену →	Pin - Link
12	A2322596 запросить цену →	Link Lever
13	52062686 запросить цену →	Snap Ring
14	A2322594 запросить цену →	Bracket - Registration Sensor
15	A2322583 запросить цену →	Lower Entrance Guide
16	A2325420 запросить цену →	Harness - Registration Sensor
17	AW010048 запросить цену →	Photosensor - GP2A28N1
18	AD021127 запросить цену →	Receptacle
19	AA063304 запросить цену →	Terminal Spring
20	AA082080 запросить цену →	Bushing - M8
21	AX200138 запросить цену →	Electrical Clutch - MICE-13
22	AA080230 запросить цену →	Rear Busing - M6
23	AA062304 запросить цену →	Pressure Spring
24	B0041165 запросить цену →	Bracket - Timing Pulley
25	A2322578 запросить цену →	Stopper - Guide Plate
26	AA080229 запросить цену →	Front Busing - M6
27	AB014051 запросить цену →	Gear - 16Z
101	04513006B запросить цену →	Tapping Screw - M3x6
102	03530060B запросить цену →	Philips Pan Head Screw - M3x6
28	AG050085 запросить цену →	Registration Roller Knob
103	07200060E запросить цену →	Retaining Ring - M6
29	AA066577 запросить цену →	Torsion Spring
30	A2323985 запросить цену →	Link - Cover
104	07200040E запросить цену →	Retaining Ring - M4
105	11050283 запросить цену →	Clamp
31	B0042575 запросить цену →	Knob - Entrance Guide
32	AA001393 запросить цену →	Decal - A2
106	04503008B запросить цену →	Tapping Screw - M3x8
33	AB013485 запросить цену →	Gear - 20Z
107	11026246 запросить цену →	Relay Connector - 3P
34	AA043554 запросить цену →	Timing Belt - B60S3M129
108	03130060B запросить цену →	Philips Pan Head Screw - M3x6
109	07200020E запросить цену →	Retaining Ring - M2
35	AB030669 запросить цену →	Timing Pulley - Resistration

14. TONER HOPPER UNIT (B003/B004/B006/B007)

№	Артикул	Описание
1	B0043206 запросить цену →	Toner Supply Unit
101	04523010B запросить цену →	Tapping Bind Screw - M3x10
2	A2323266 запросить цену →	Seal - Slide Rail
102	04503008B запросить цену →	Tapping Screw - M3x8
3	B0043262 запросить цену →	Slide Rail-toner Supply
4	AA145810 запросить цену →	Slide Shaft
5	A2323261 запросить цену →	Handle - Toner Supply
6	A2323230 запросить цену →	Case - Toner Supply Ass'y
7	A2323263 запросить цену →	Spring Plate - Toner Bottle
8	AA063623 запросить цену →	Pressure Spring
9	A2323251 запросить цену →	Chuck Shaft
10	A2323252 запросить цену →	Slider Ass'y
11	A1343180 запросить цену →	Bottle Chuck
12	A2323240 запросить цену →	Cover- Toner Bottle Ass'y
13	AA153083 запросить цену →	Seal - Toner Supply Unit Cover

Каталог очень большой (1442 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
