Ricoh Aficio 1022 1027 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. EXTERIOR 2 (B022/B027)
• 3. OPERATION PANEL (B022/B027)
• 4. PLATEN COVER (OPTION B406)
• 5. OPTICS SECTION 1 (B022/B027)
• 6. OPTICS SECTION 2 (B022/B027)
• 7. OPTICS SECTION 3 (B022/B027)

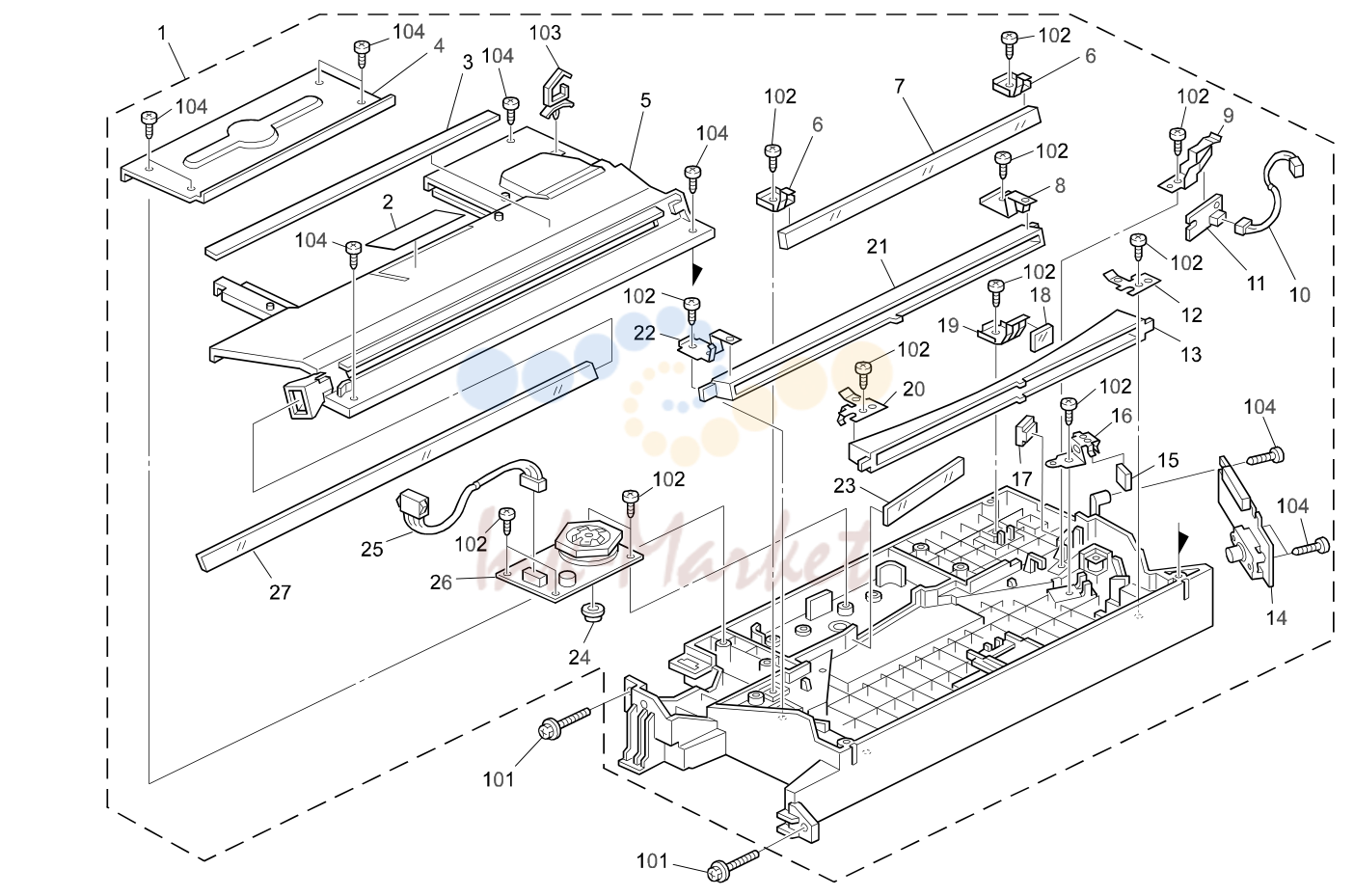

• 8. LASER UNIT (B022/B027)

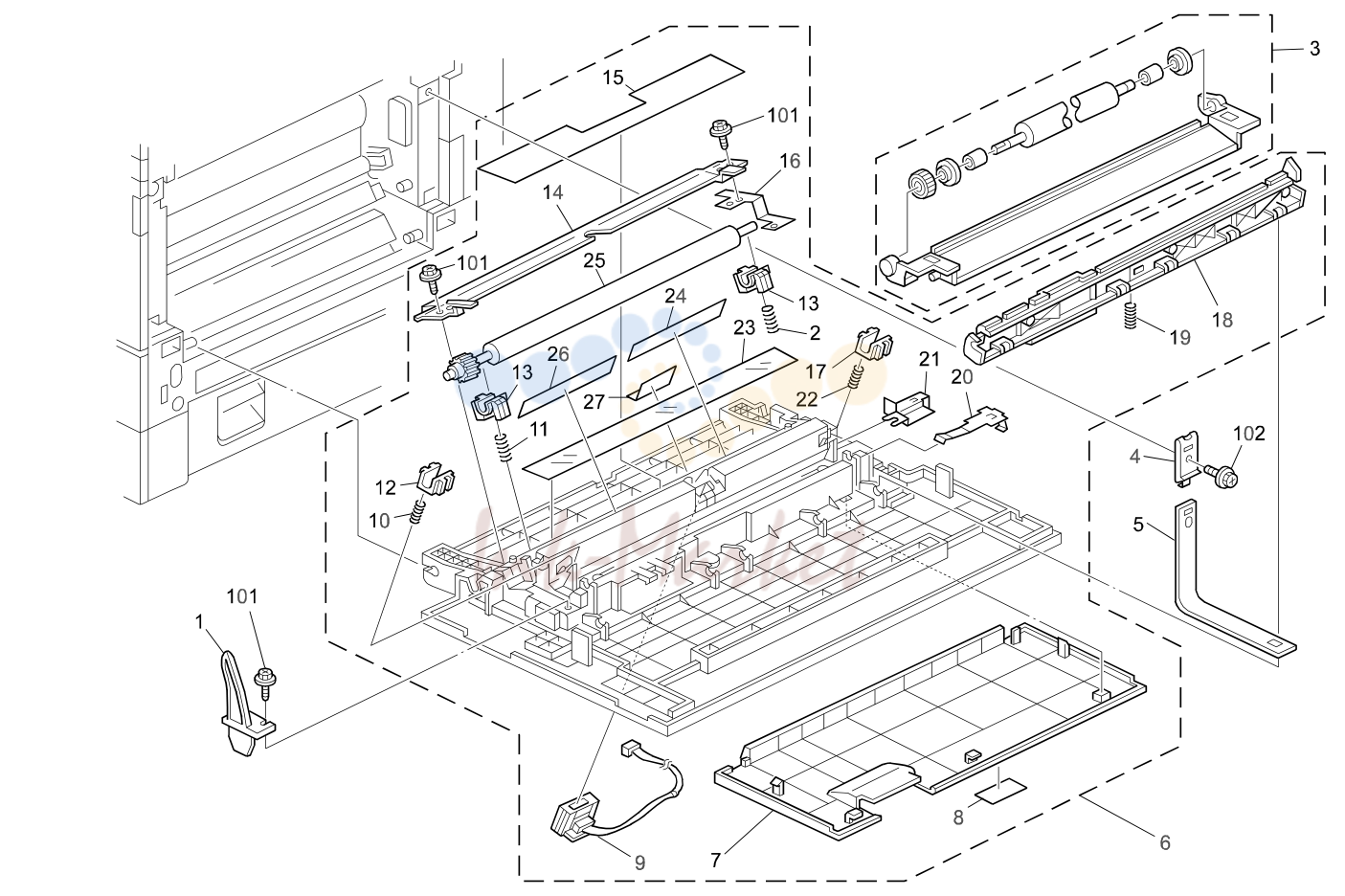

• 9. TRANSFER UNIT (B022/B027)

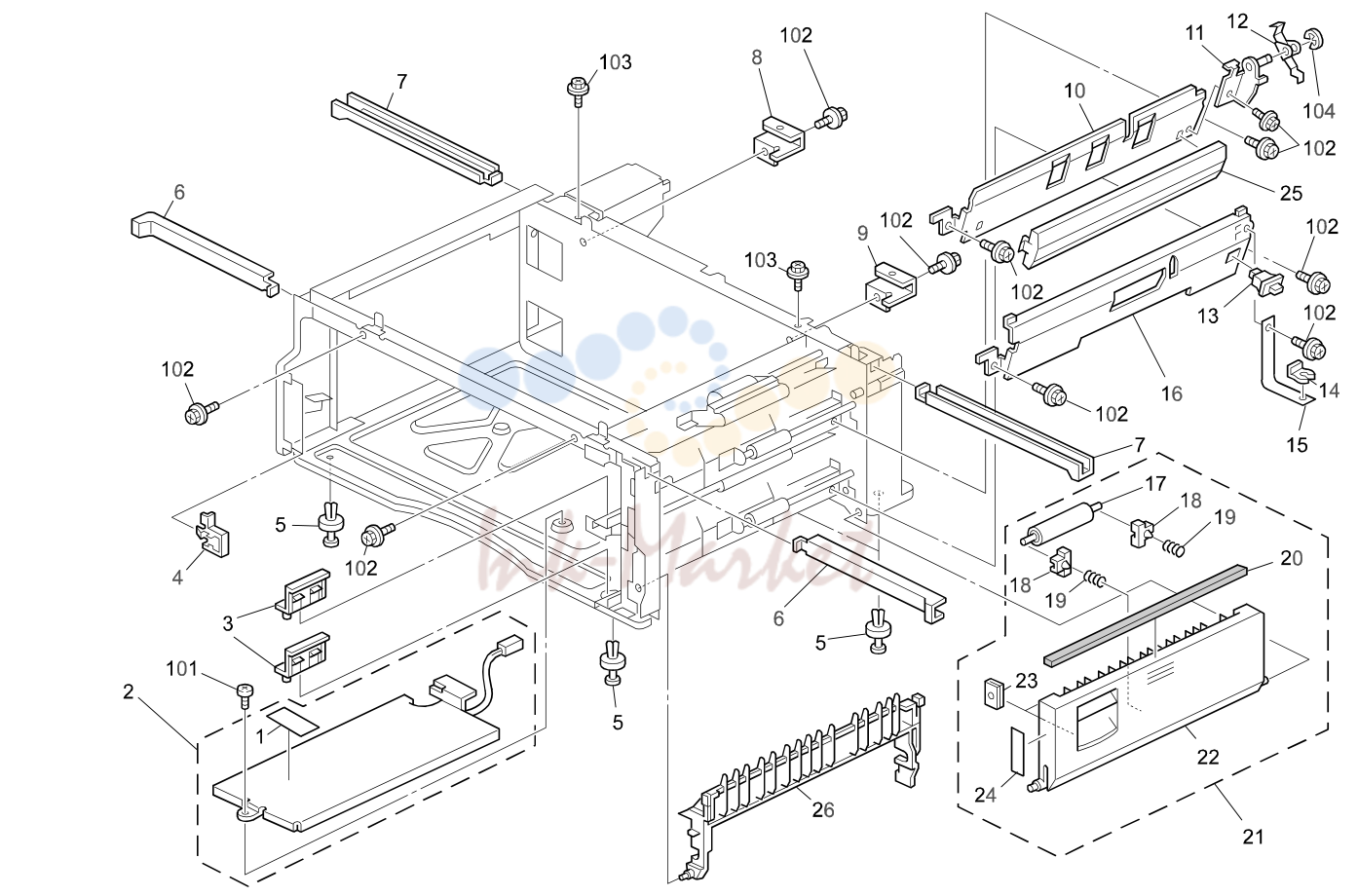

• 10. PAPER FEED SECTION 1 (B022/B027)

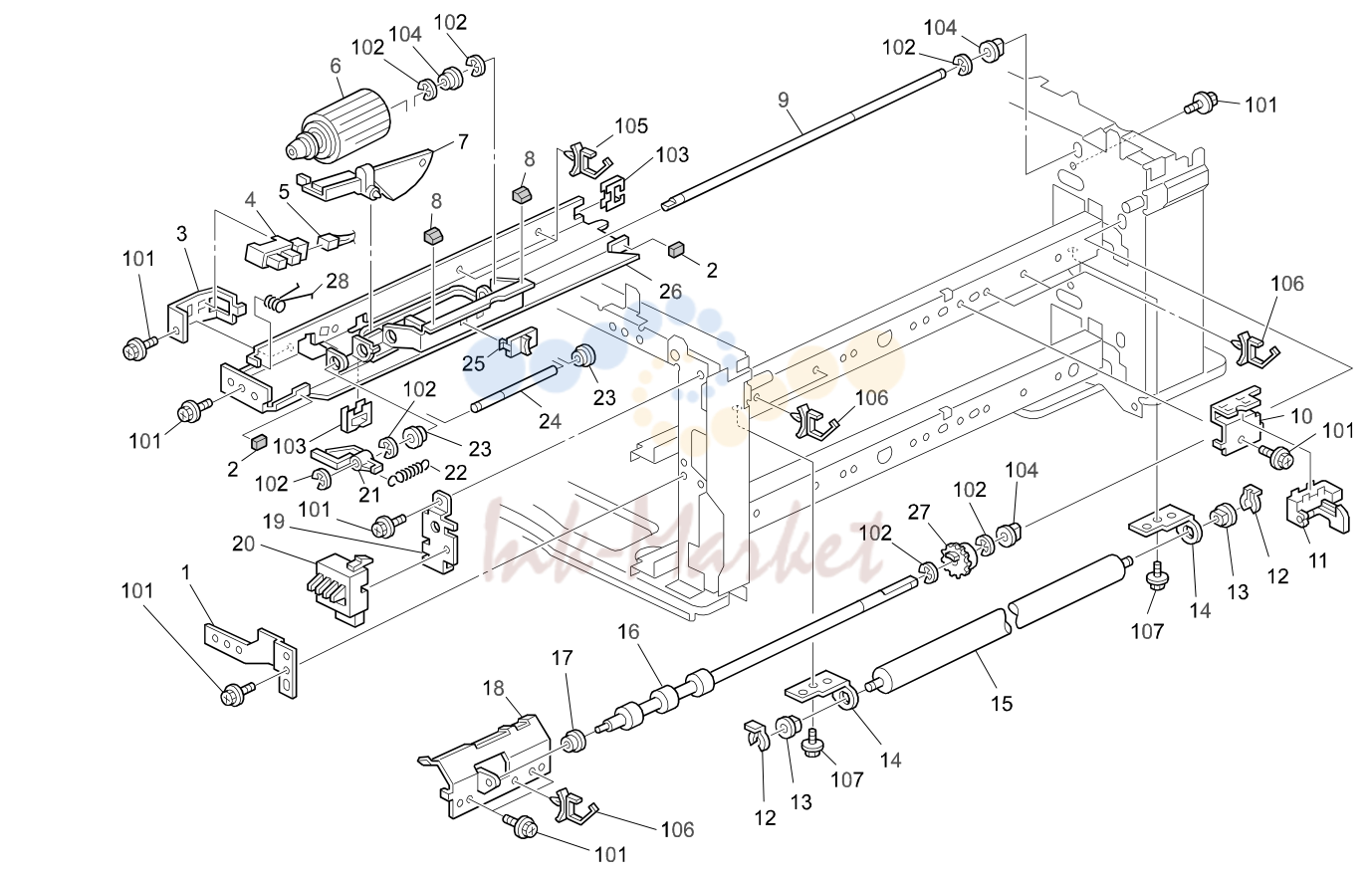

• 11. PAPER FEED SECTION 2 (B022/B027)

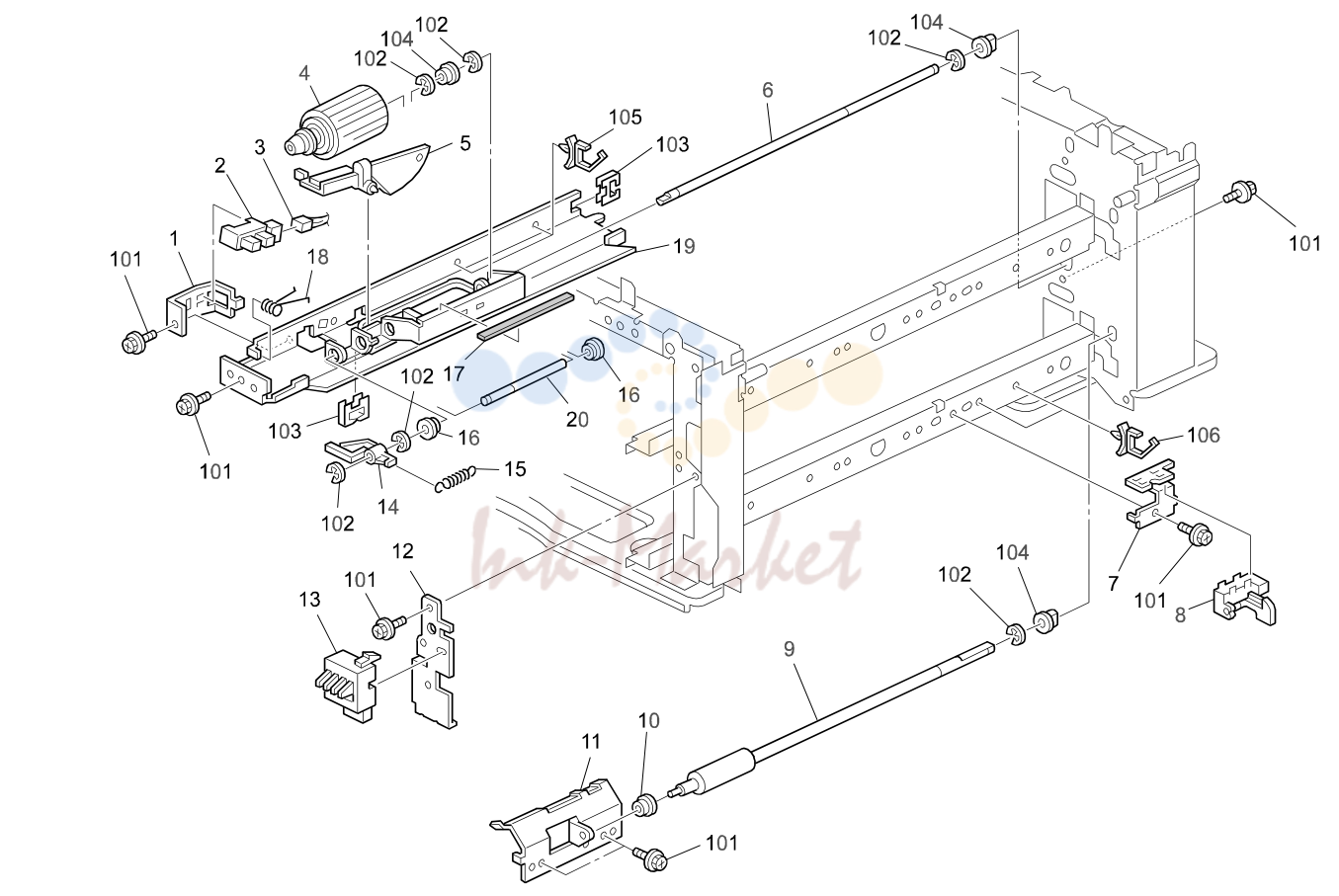

• 12. PAPER FEED SECTION 3 (B022/B027)

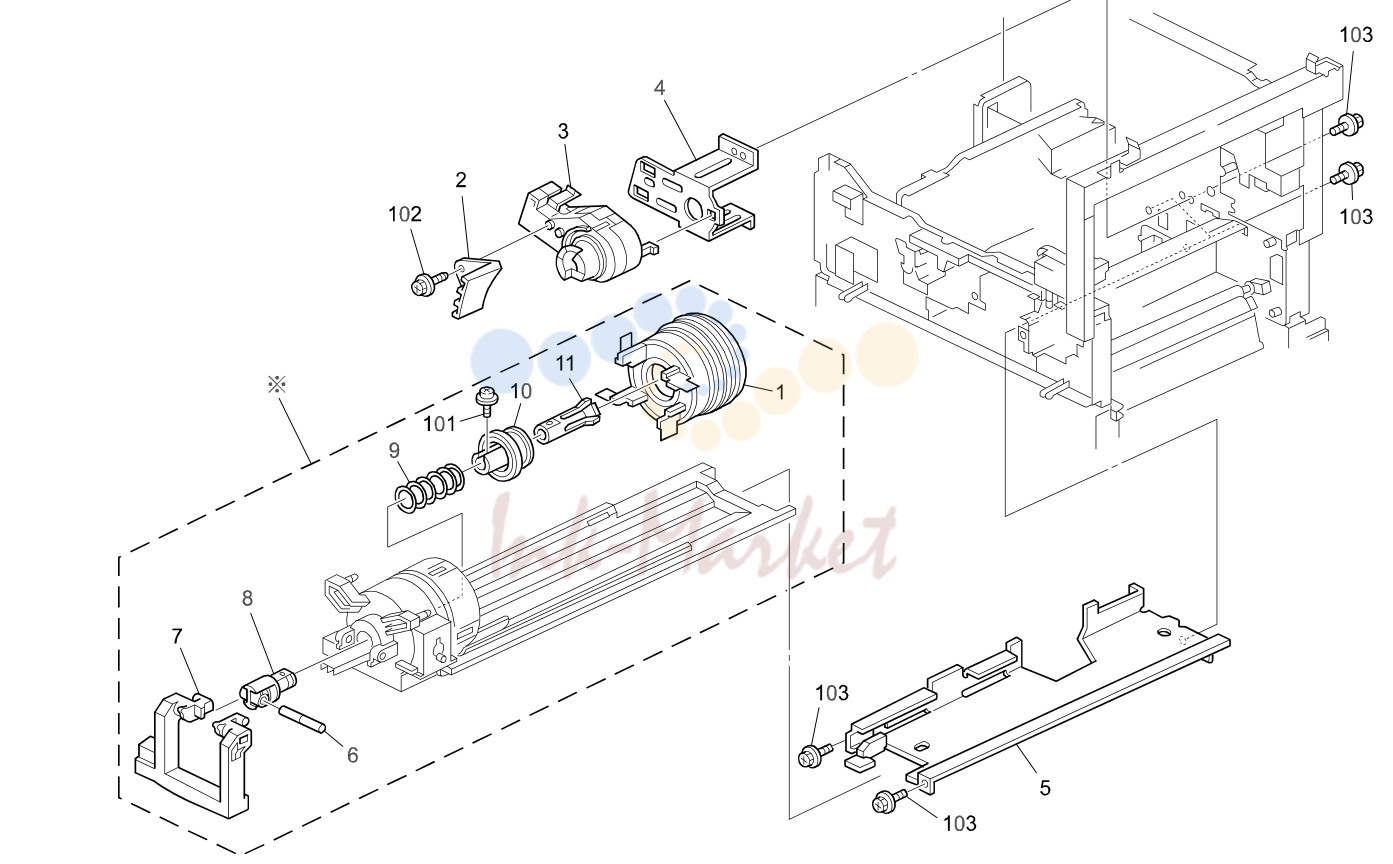

• 13. TONER HOPPER UNIT (B022/B027)

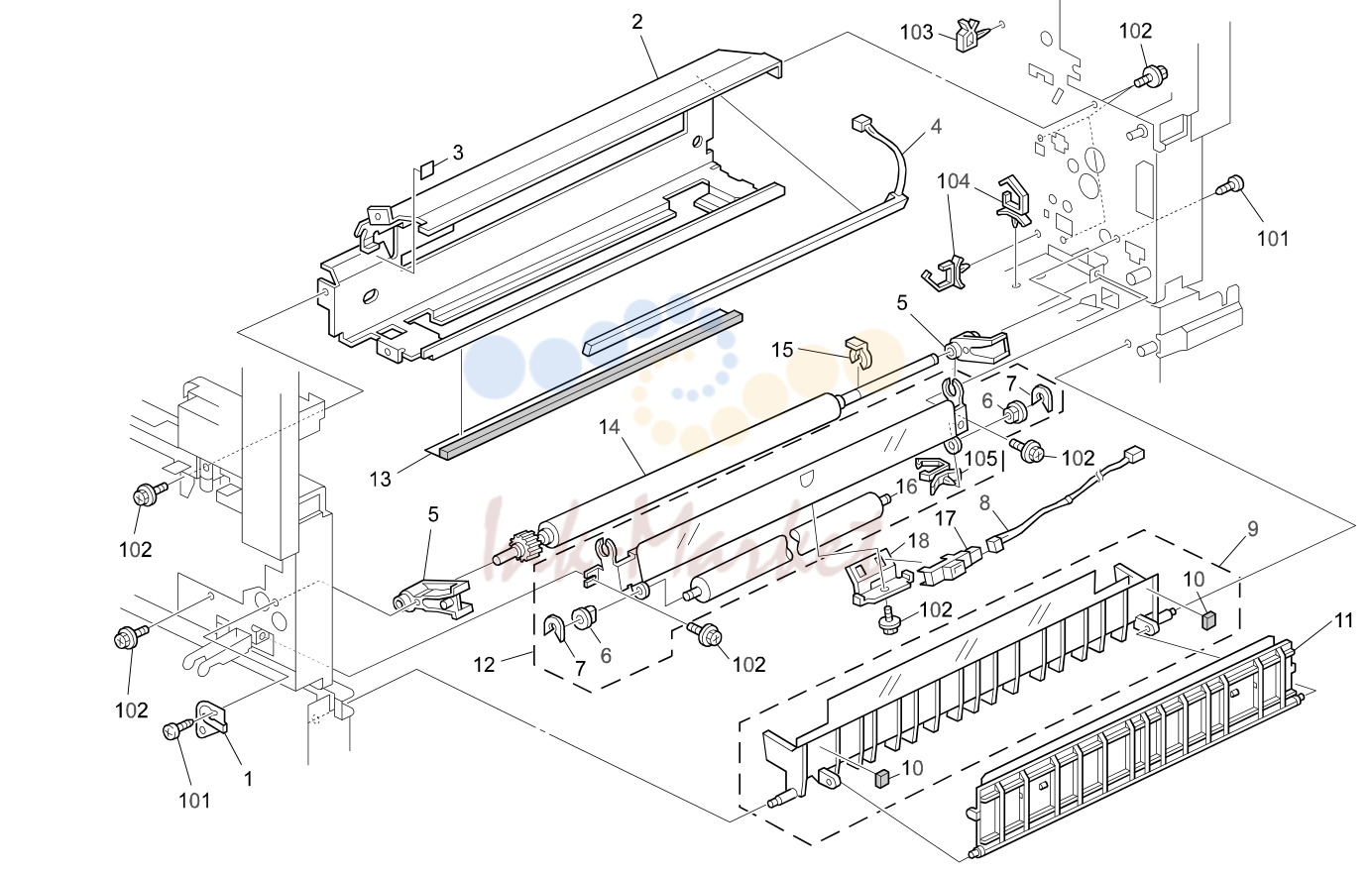

• 14. PAPER REGISTRATION (B022/B027)

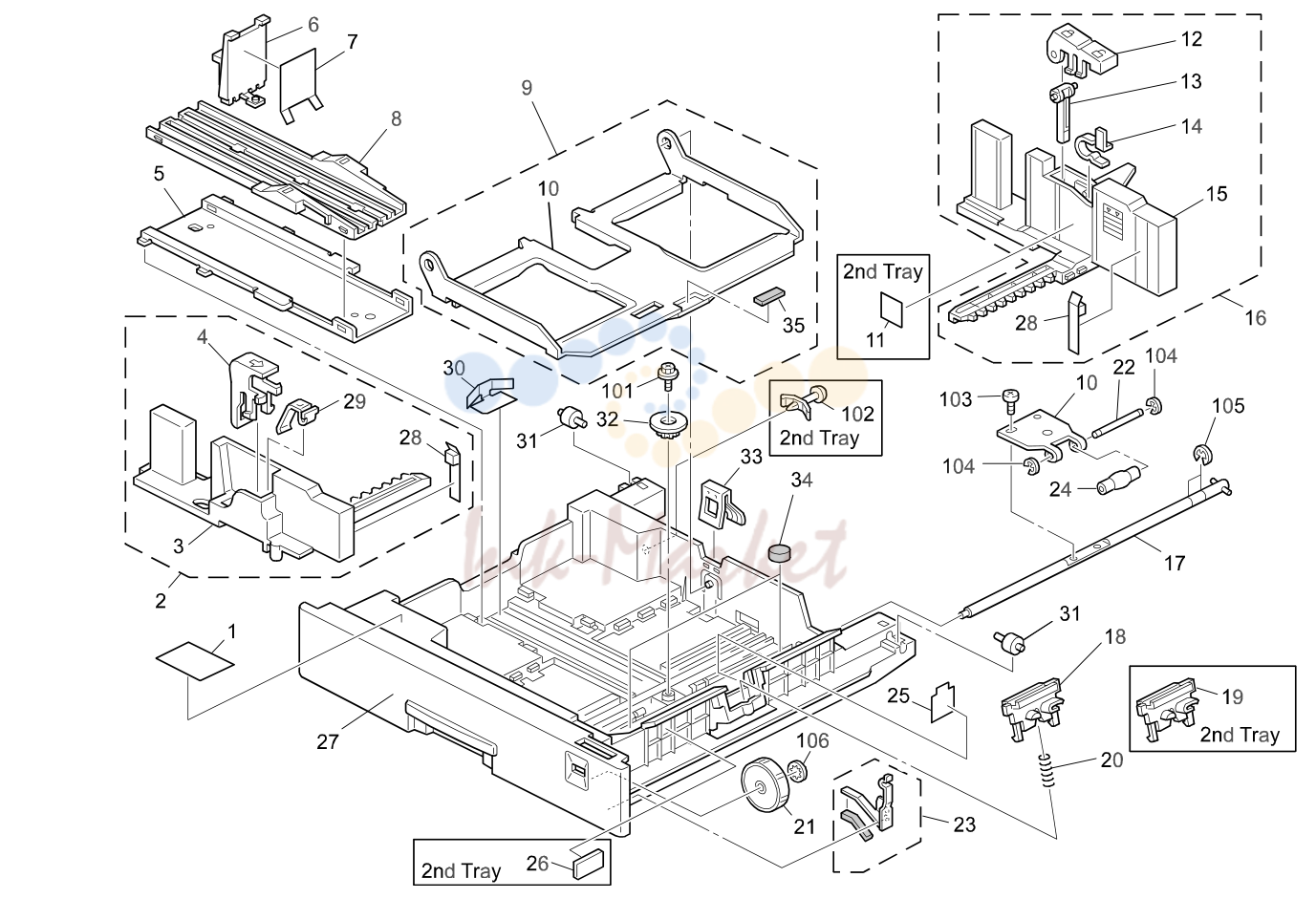

• 15. PAPER TRAY (B022/B027)

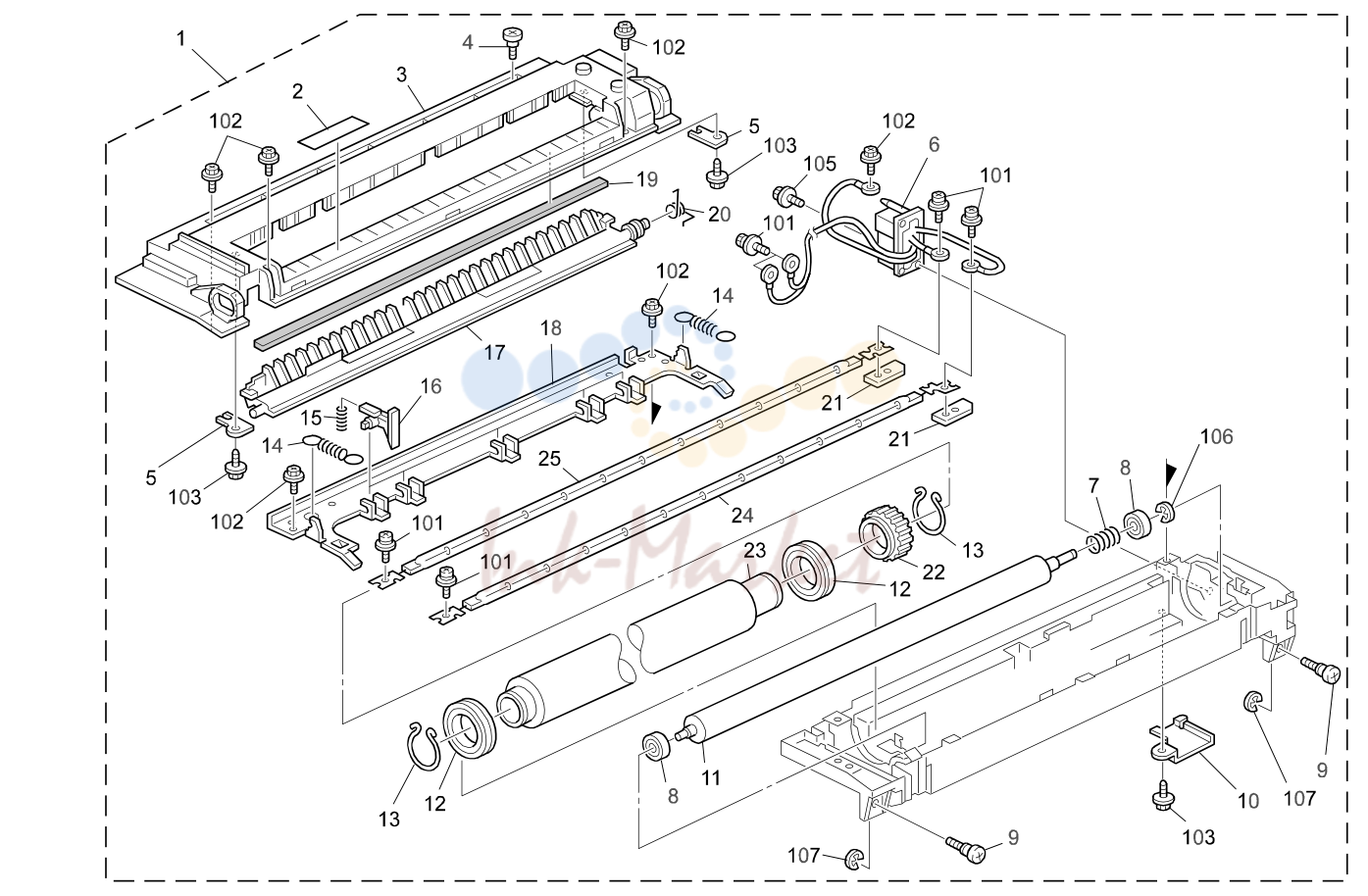

• 16. FUSING UNIT 1 (B022/B027)

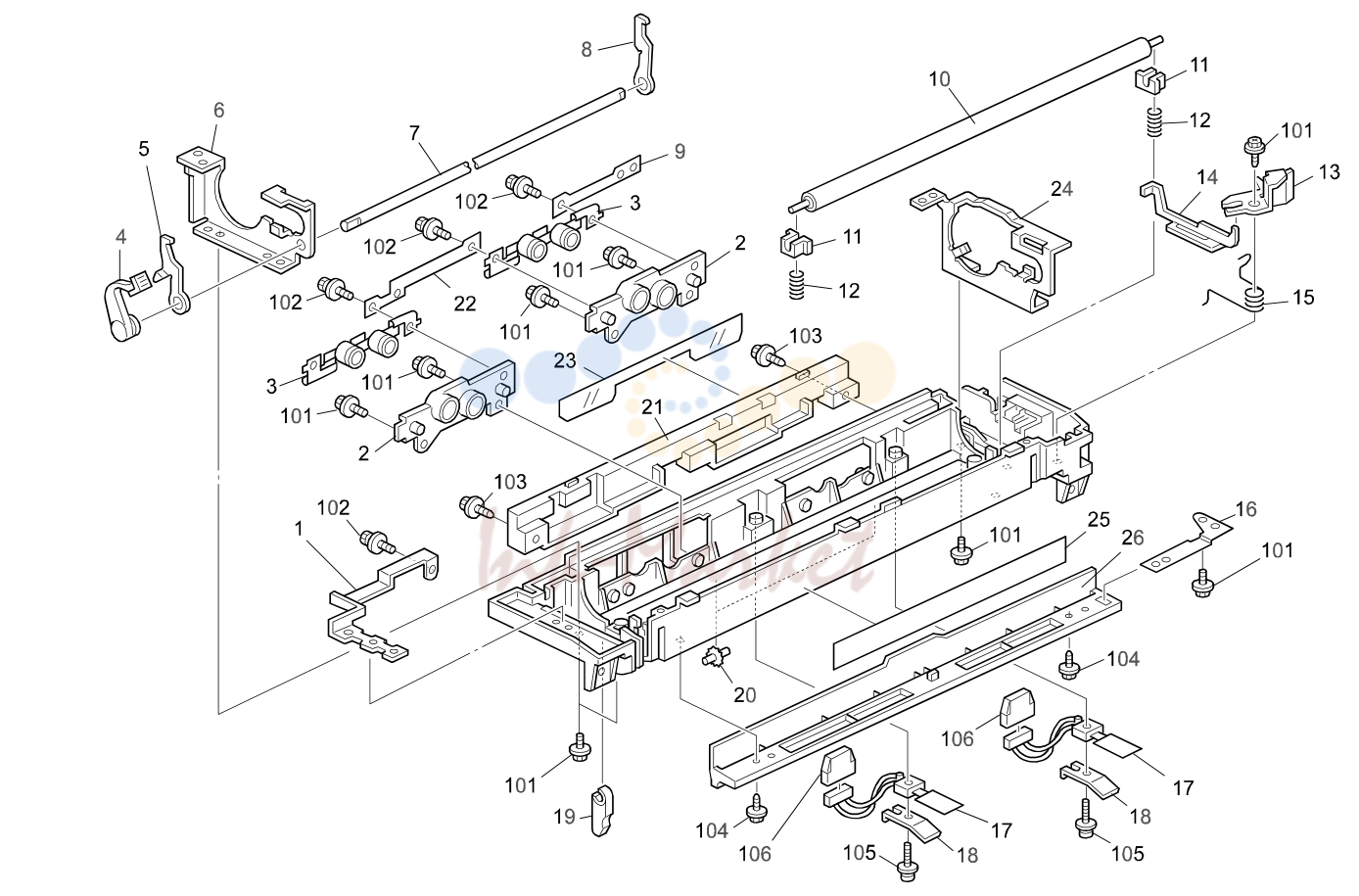

• 17. FUSING UNIT 2 (B022/B027)

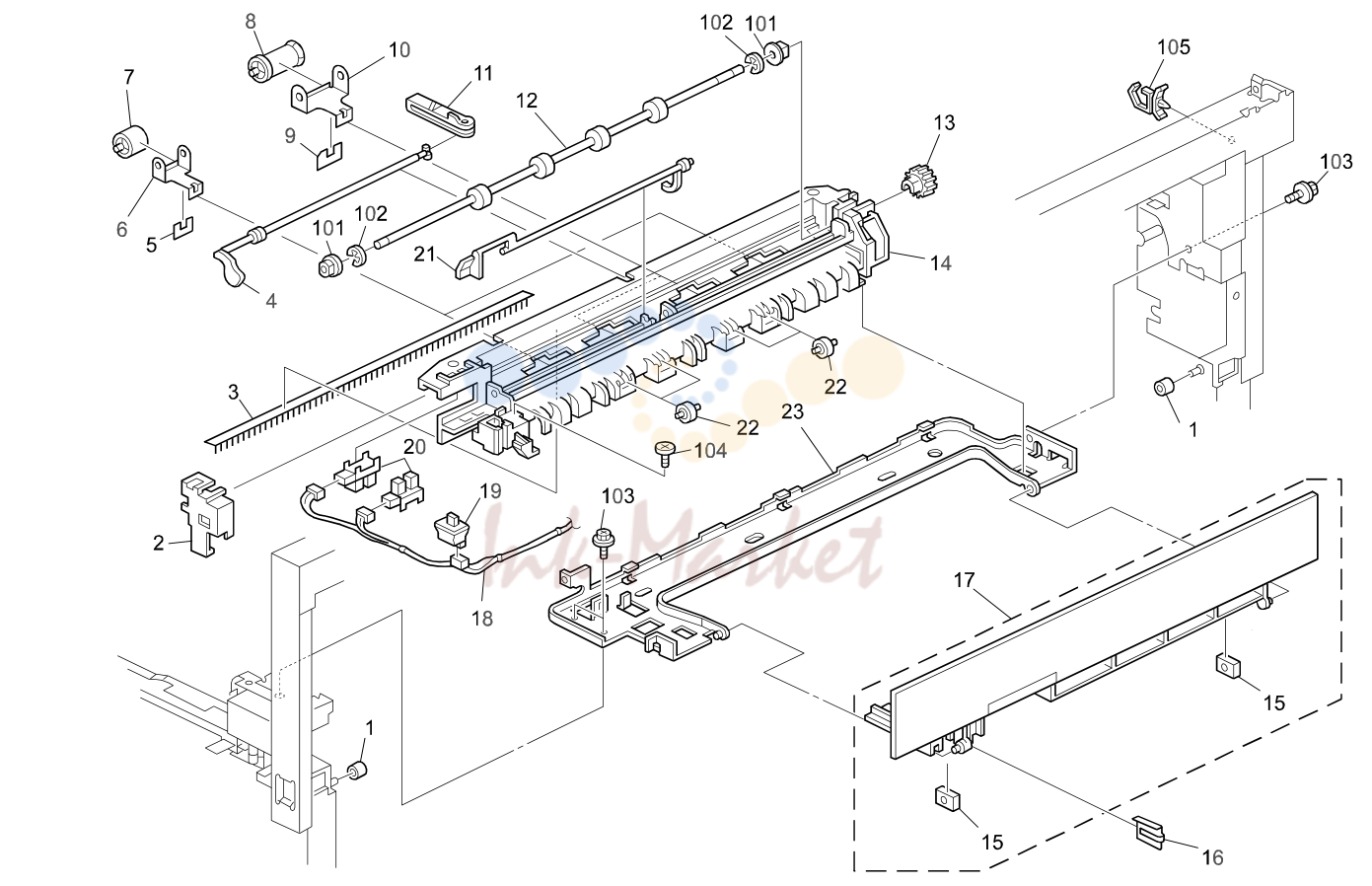

• 18. PAPER EXIT (B022/B027)
• 19. DRIVE SECTION 1 (B022/B027)
• 20. DRIVE SECTION 2 (B022/B027)
• 21. DRIVE SECTION 3 (B022/B027)
• 22. DRIVE SECTION 4 (B022/B027)
• 23. ELECTRICAL SECTION 1 (B022/B027)
• 24. ELECTRICAL SECTION 2 (B022/B027)
• 25. FRAME SECTION (B022/B027)
• 26. SBCU BOARD (B022/B027)
• 27. CONTROLLER BOARD (B022/B027)
• 28. IPU BOARD (B022/B027)
• 29. DECAL AND DOCUMENT (B022/B027)
• 30. SPECIAL TOOLS (B022/B027)

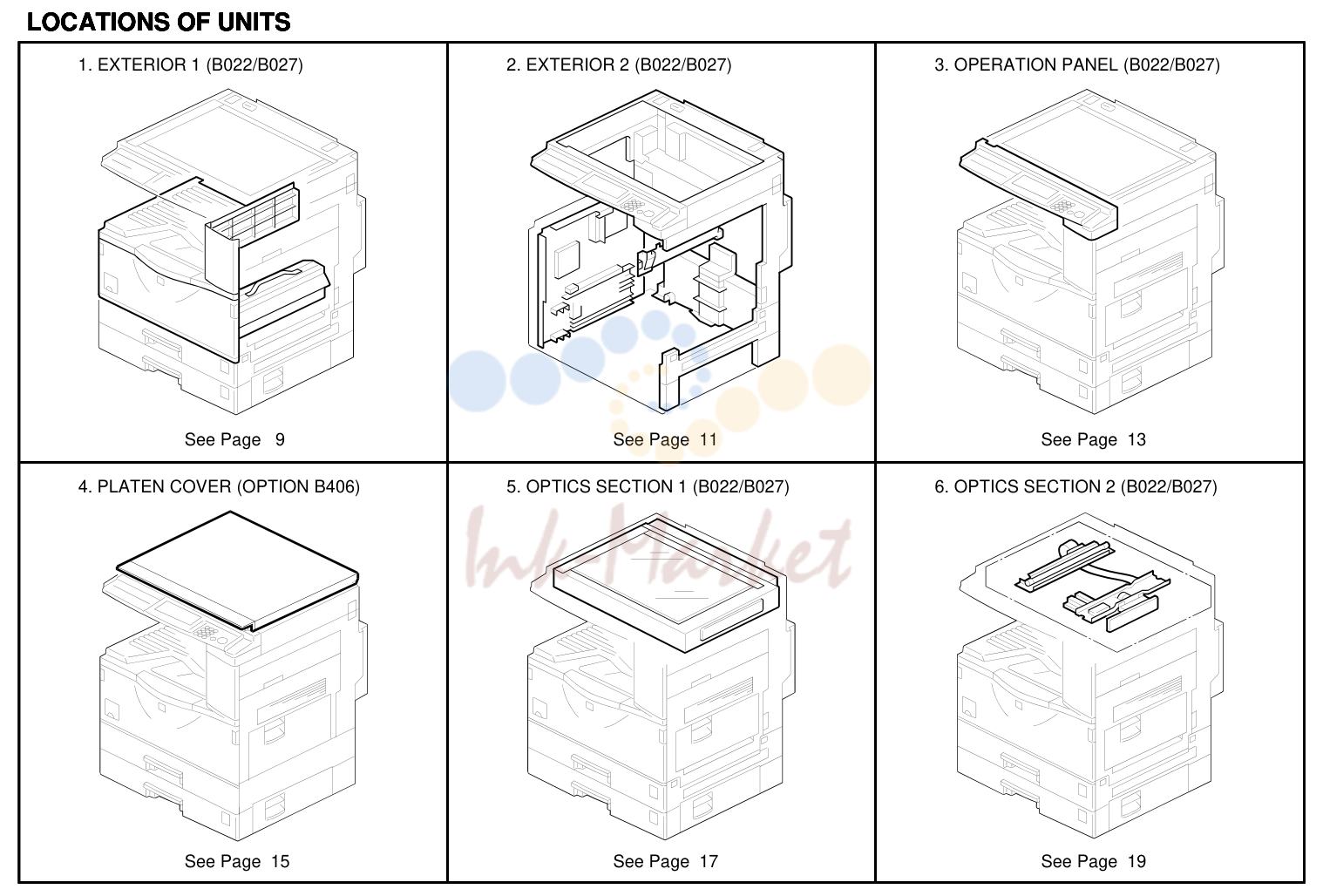

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
1	GA003035 запросить цену →		Energy Decal
101	04503008B запросить цену →		Tapping Screw - M3x8
2	G0201332 запросить цену →		Hinge - Front Cover
102	04513006B запросить цену →		Tapping Screw - M3x6
3	B0241264 запросить цену →		Magnet Catch
103	04513008H запросить цену →		Tapping Screw - M3x8
4	B0227060 запросить цену →		Emblem (RIC B022)
4	B0227065 запросить цену →		Emblem - GES2212 (B022)
4	B0227066 запросить цену →		Emblem - NSA2205 (B022)
4	B0227067 запросить цену →		Emblem - REX2238 (B022)
4	B0227068 запросить цену →		Emblem - INF2022 (B022)
4	B0227064 запросить цену →		Emblem (LAN) (B022)
4	B0277060 запросить цену →		Emblem (RIC B027)
4	B0277065 запросить цену →		Emblem - GES2712 (B027)
4	B0277066 запросить цену →		Emblem - NSA2705 (B027)
4	B0277067 запросить цену →		Emblem - REX2738 (B027)
4	B0277068 запросить цену →		Emblem - INF2027 (B027)
4	B0277064 запросить цену →		Emblem (LAN) (B027)
5	A2911302 запросить цену →		Cover - Main Switch
6	B0277051 запросить цену →		Front Door (NA)
6	B0277071 запросить цену →		Front Cover (EU/ASIA)
7	B0241341 запросить цену →		Left Cover - Paper Exit
8	B0241343 запросить цену →		Paper End Fence
9	B0241348 запросить цену →		Paper Exit Tray
10	B0241340 запросить цену →		Left Cover - Paper Exit Ass'y
11	B0241388 запросить цену →		Front Small Cover
12	B0241320 запросить цену →		Upper Right Cover - Front
13	B0241321 запросить цену →		Front Cover
14	AG071011 запросить цену →		Magnet Catch
15	B0271268 запросить цену →		Operation Instructions Sheet
16	A2671342 запросить цену →		Shield Duct
17	B0241306 запросить цену →		Upper Paper Exit Cover
18	A2671325 запросить цену →		Cap - LED
19	B0241099 запросить цену →		Scanner Holder
20	AA001345 запросить цену →		Decal - Postscript
21	B0271390 запросить цену →		Decal - Main Switch (CHN)

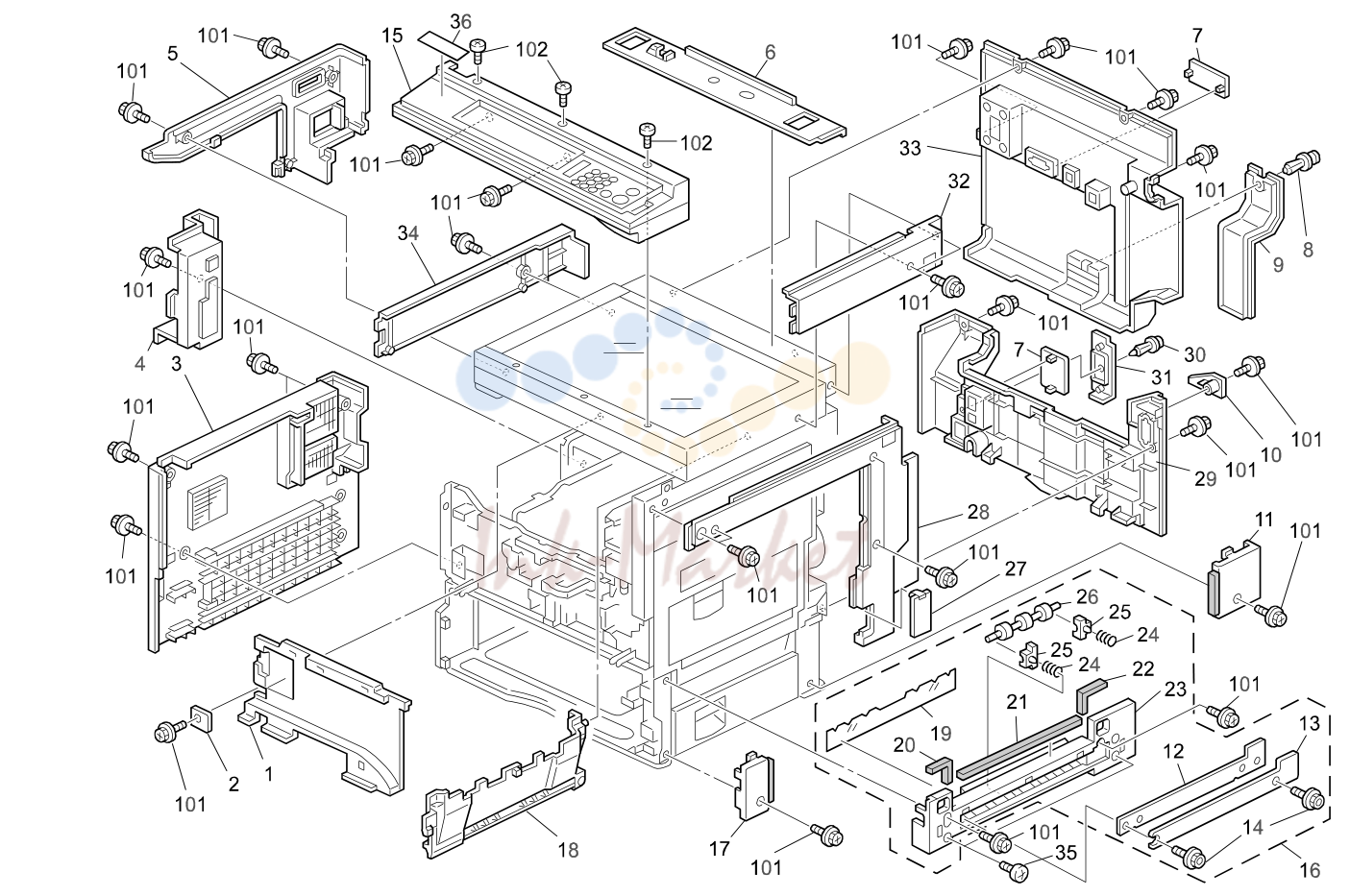

2. EXTERIOR 2 (B022/B027)

№	Артикул	Альт. артикул	Описание
1	B0241304 запросить цену →		Rear Left Cover - Paper Feed
32	B0241252 запросить цену →		Right Scanner Cover
2	B0241378 запросить цену →		Connector Cap
33	B0241290 запросить цену →		Rear Cover
3	B0241281 запросить цену →		Left Cover
34	B0241250 запросить цену →		Left Scanner Cover
35	A2672945 запросить цену →		Screw - M4x5
4	B0271282 запросить цену →		Left Rear Cover
5	B0241280 запросить цену →		Left Upper Cover
36	A1536409 запросить цену →		Decal - Keytop Cover (GES)
6	B0241251 запросить цену →		Upper Rear Cover - Scanner
36	C2252866 запросить цену →		Decal - Keytop Cover (REX)
36	C2252867 запросить цену →		Decal - Keytop Cover (NSA)
7	B0241365 запросить цену →		Cap - 38x77
8	B0391364 запросить цену →		Rivet - M7
9	B0241374 запросить цену →		Cap - Paper Feed Table
10	B0241371 запросить цену →		Cap - Duplex Connector
11	B0242717 запросить цену →		Right Rear Cover - Paper Feed
12	B0242710 запросить цену →		Cap Stay
13	B0242708 запросить цену →		Cap - By-pass Feed
14	A2672713 запросить цену →		Hexagonal Set Screw - M3x8
15	B0277152 запросить цену →		Operation Panel Sub Unit (NA)
15	B0277172 запросить цену →		Operation Panel Sub Unit (EU)
15	B0277192 запросить цену →		Operation Panel Sub Unit (TWN)
15	B0277202 запросить цену →		Operation Panel Sub Unit (CHN)
15	B0277212 запросить цену →		Operation Panel Sub Unit (ASIA)
16	B0242727 запросить цену →		Right Middle Cover - Paper Feed
17	B0242716 запросить цену →		Right Front Cover - Paper Feed
18	B0241345 запросить цену →		Lower Cover - Paper Exit
19	A2672709 запросить цену →		Guide Mylar
20	AA153435 запросить цену →		Right Cover Shield - 3x5x85
21	AA153434 запросить цену →		Right Cover Shield - 3x10x363
22	AA153436 запросить цену →		Right Cover Shield - 3x5x70
23	B0242705 запросить цену →		Right Middle Cover
24	AA063334 запросить цену →		Spring - Vertical Transport
25	AA080249 запросить цену →		Bushing - Vertical Transport
26	A2672715 запросить цену →		Driven Roller - Vertical Transport
27	B0241370 запросить цену →		Cap - Duplex
28	B0241270 запросить цену →		Right Cover
29	B0241291 запросить цену →		Rear Cover - Paper Feed
30	B0391363 запросить цену →		Rivet
101	04513008H запросить цену →		Tapping Screw - M3x8
31	B0241375 запросить цену →		Cap - Dehumidifier Heater
102	03530050Z запросить цену →		Philips Truss Head Screw - M3x5

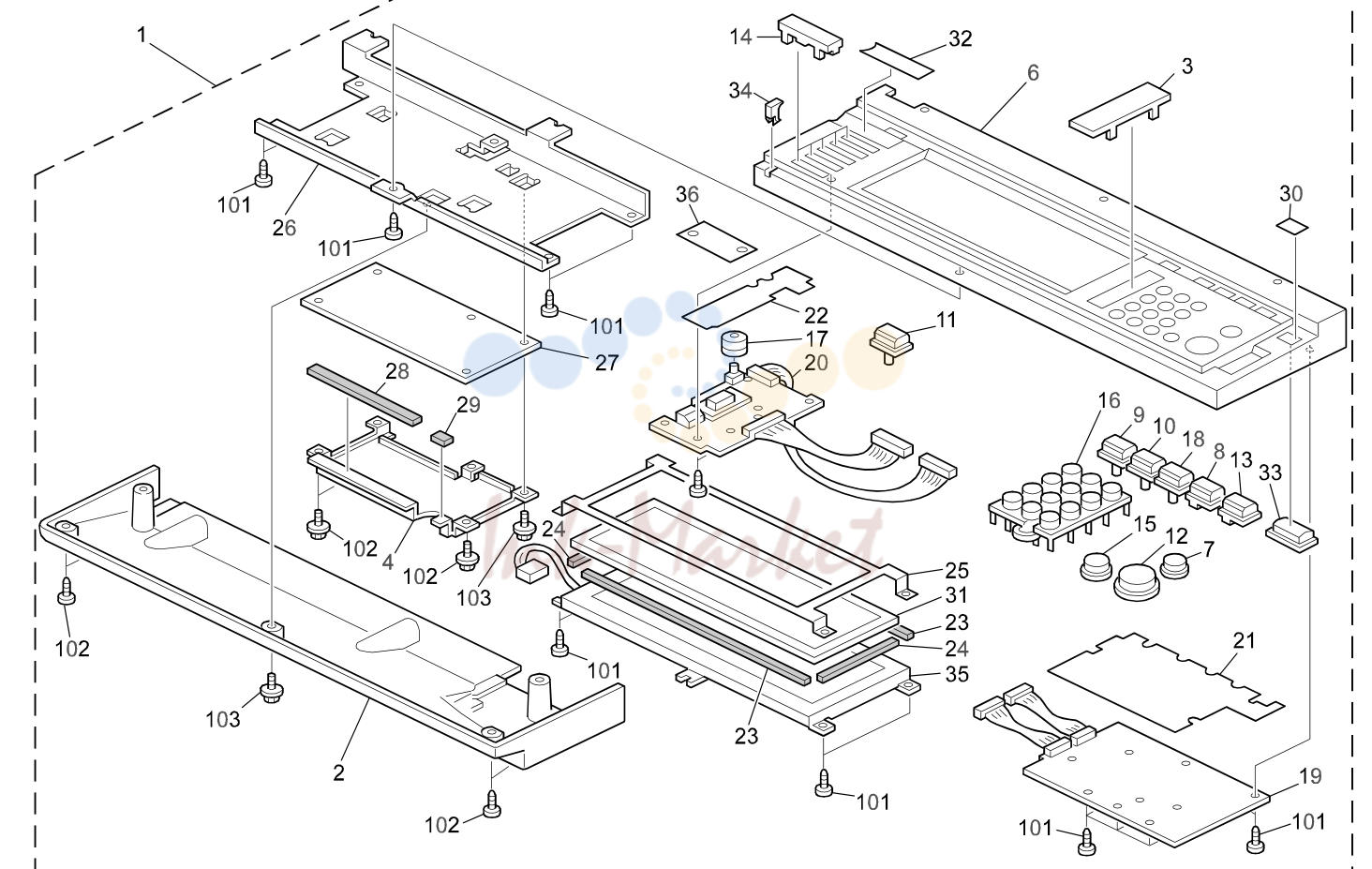

3. OPERATION PANEL (B022/B027)

№	Артикул	Альт. артикул	Описание
28	B0271491 запросить цену →		Gasket - 3x10 L=95
1	B0277152 запросить цену →		Operation Panel Sub Unit (NA)
1	B0277172 запросить цену →		Operation Panel Sub Unit (EU)
29	B0271492 запросить цену →		Gasket - 3x10 L=7.5
30	B0277164 запросить цену →		Sheet - Power Source Display (NA/ASIA)
1	B0277192 запросить цену →		Operation Panel Sub Unit (TWN)
1	B0277202 запросить цену →		Operation Panel Sub Unit (CHN)
30	B0277184 запросить цену →		Sheet - Power Source Display
1	B0277212 запросить цену →		Operation Panel Sub Unit (ASIA) 1 (EU/TWN/CHN)
31	A2295216 запросить цену →		Touch Panel
2	B0271432 запросить цену →		Lower Cover
3	B0271448 запросить цену →		Blank Cover - Fax
32	B0277163 запросить цену →		LED Display Sheet (NA/EU/ASIA)
4	B0271490 запросить цену →		LCDC Cover
32	B0277194 запросить цену →		LED Display Sheet (TWN)
32	B0277204 запросить цену →		LED Display Sheet (CHN)
5	B0045216 запросить цену →		LCD - HVGA U14 B1
33	B0271436 запросить цену →		Keytop - Main Switch
6	B0277160 запросить цену →		Upper Cover (NA/ASIA)
6	B0271431 запросить цену →		Upper Cover (EU/TWN/CHN)
34	B0271445 запросить цену →		Front Left Lens
7	B0271435 запросить цену →		Keytop - Try Print
8	B0271439 запросить цену →		Keytop - Preheat
9	B0271440 запросить цену →		Keytop - Confirm
10	B0271441 запросить цену →		Keytop - Program
11	B0271442 запросить цену →		Keytop - Counter
12	B0271433 запросить цену →		Keytop - Start
13	B0271438 запросить цену →		Keytop - Interrupt
14	B0271449 запросить цену →		Keytop - Left Blank
15	B0271434 запросить цену →		Keytop - Clear/Stop
16	B0277161 запросить цену →		Keytop - 10 key (NA)
16	B0277214 запросить цену →		Keytop - 10key (ASIA)
16	B0271437 запросить цену →		Keytop - 10key (EU/TWN/CHN)
17	B0271444 запросить цену →		Dial
18	B0277162 запросить цену →		Keytop - Reset Switch
19	B0271450 запросить цену →		Operation Panel Board - Left
20	B0271460 запросить цену →		Operation Panel Board - Right
21	B0271482 запросить цену →		Right Sheet - Operation Panel
22	B0271483 запросить цену →		Left Sheet - Operation Panel
23	B0271484 запросить цену →		Long Spacer - Touch Panel
24	B0271485 запросить цену →		Short Spacer - Touch Panel
25	B0271487 запросить цену →		Shadeing Plate
101	04523010H запросить цену →		Tapping Screw - M3x10
26	B0271488 запросить цену →		LCDC Bracket
27	B0275041 запросить цену →		LCDC (NA/ASIA)
102	04523014H запросить цену →		Tapping Screw - M3x14
27	B0275042 запросить цену →		LCDC (EU/TWN/CHN)
103	03603006H запросить цену →		Screw - M3x6

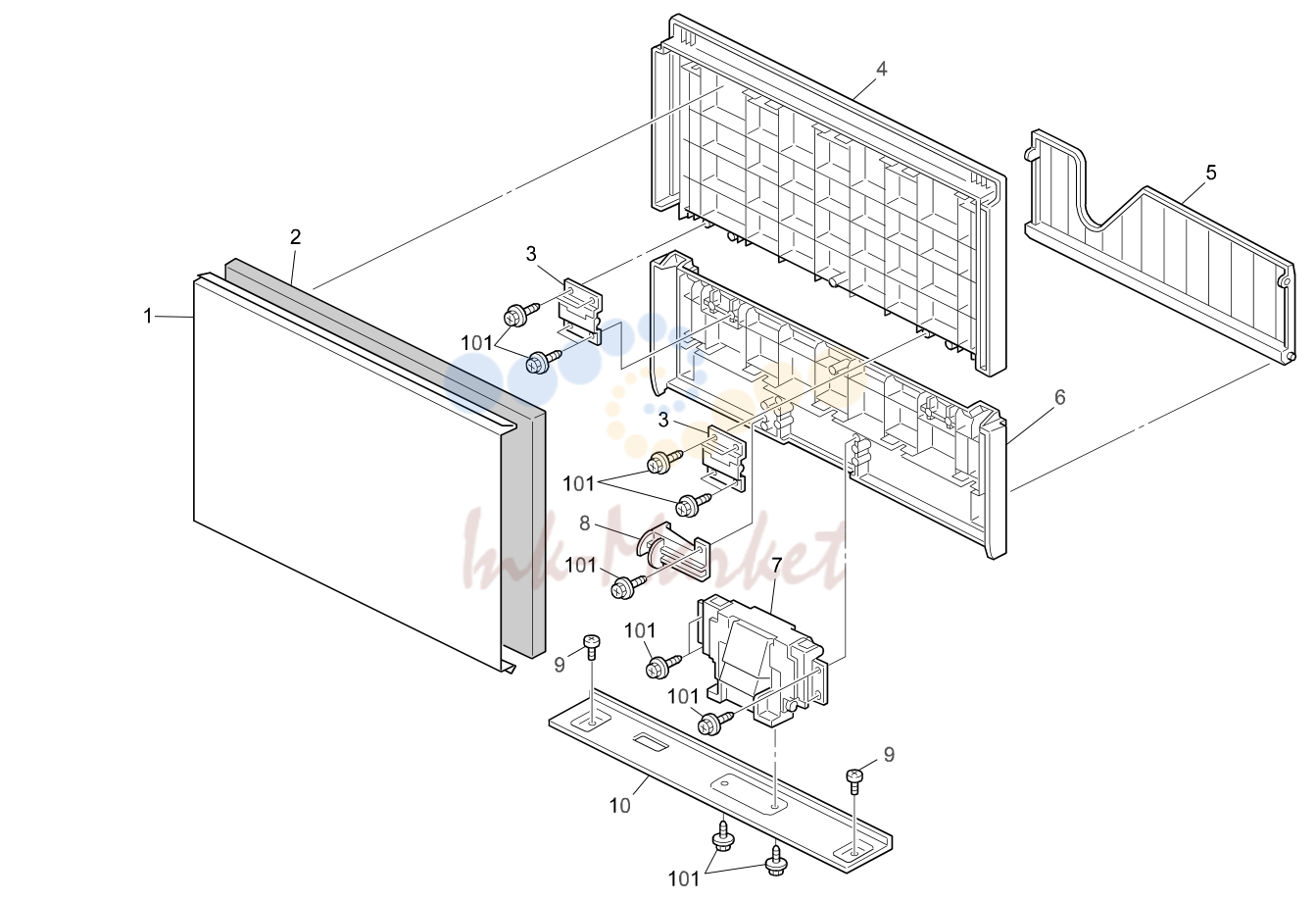

4. PLATEN COVER (OPTION B406)

№	Артикул	Альт. артикул	Описание
101	04504012B запросить цену →		Tapping Scrwe - M4x12
1	54482804 запросить цену →		Platen Cover Sheet
2	AA162067 запросить цену →		Platen Cover Pad
3	A0531957 запросить цену →		Flex Hinge - Platen Cover
4	B4061387 запросить цену →		Front Platen Cover
5	B4061397 запросить цену →		Original Holder
6	B4061392 запросить цену →		Rear Platen Cover
7	A1931248 запросить цену →		Platen Cover Hinge Assembly
8	B4061384 запросить цену →		Feeler - Platen Cover
9	A5486121 запросить цену →		Screw - M4
10	B4061383 запросить цену →		Bracket - Platen Cover

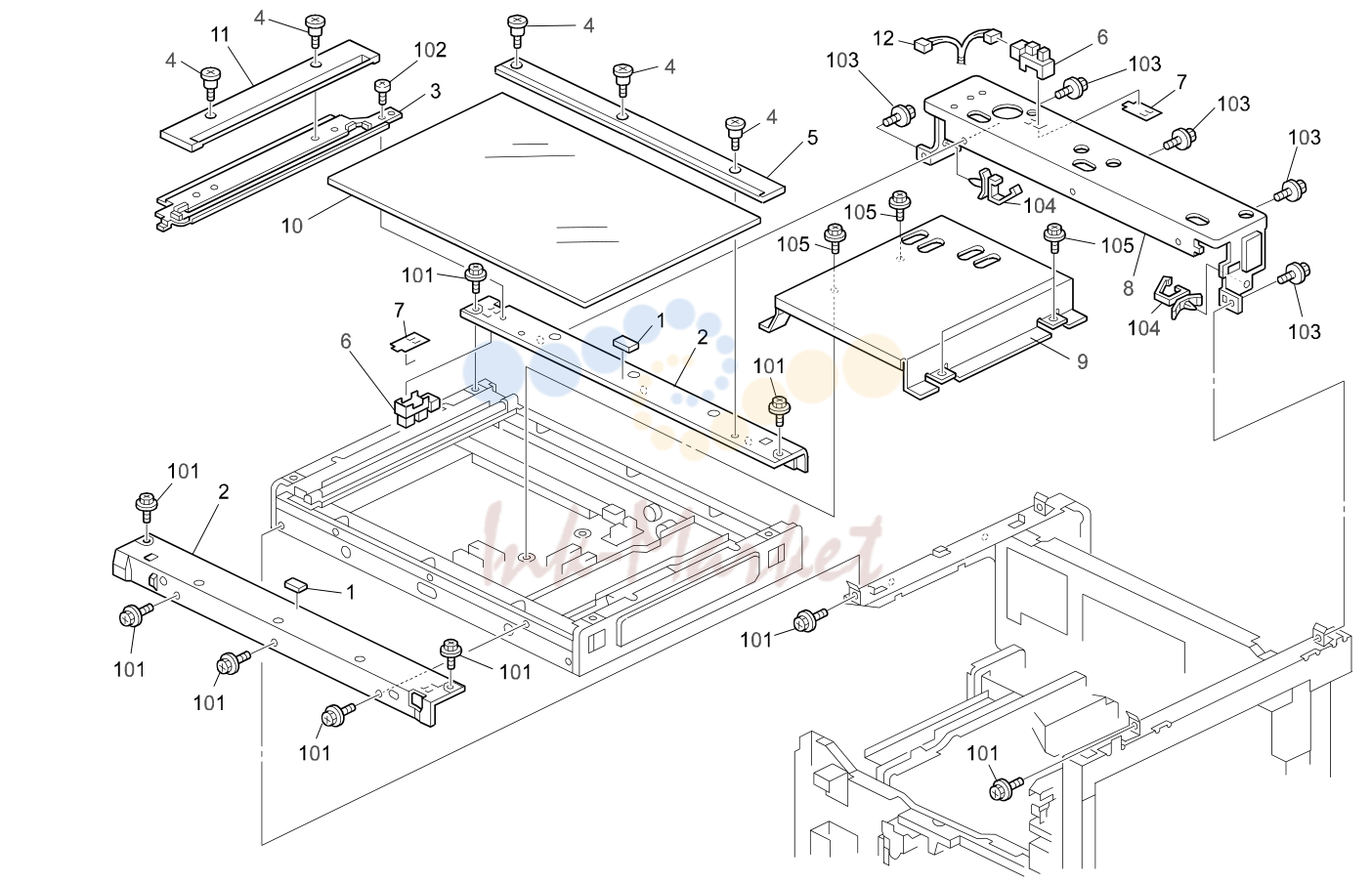

5. OPTICS SECTION 1 (B022/B027)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	54421924 запросить цену →		Exposure Glass Cushion
2	A2671813 запросить цену →		Scanner Frame
102	03530050Z запросить цену →		Philips Truss Head Screw - M3x5
103	04513008B запросить цену →		Tapping Screw - M3x8
3	A2671743 запросить цену →		Bracket - Scale
104	11050516 запросить цену →		Clamp
4	A1931759 запросить цену →		Stepped Screw
5	B0241701 запросить цену →		Rear Scale
105	08025276 запросить цену →		Tapping Screw With Washer - M3x6
6	AW020086 запросить цену →		Photointerruptor
7	A2671820 ✓ в наличии		Sheet - Photointerrupter
8	A2671814 запросить цену →		Hinge Bracket - Platen Cover
9	B0271815 запросить цену →		Inner Cover
10	A2501752 ✓ в наличии		Exposure Glass
11	B0241680 запросить цену →		Left Scale
12	B0275208 запросить цену →		Harness - Home Position Sensor

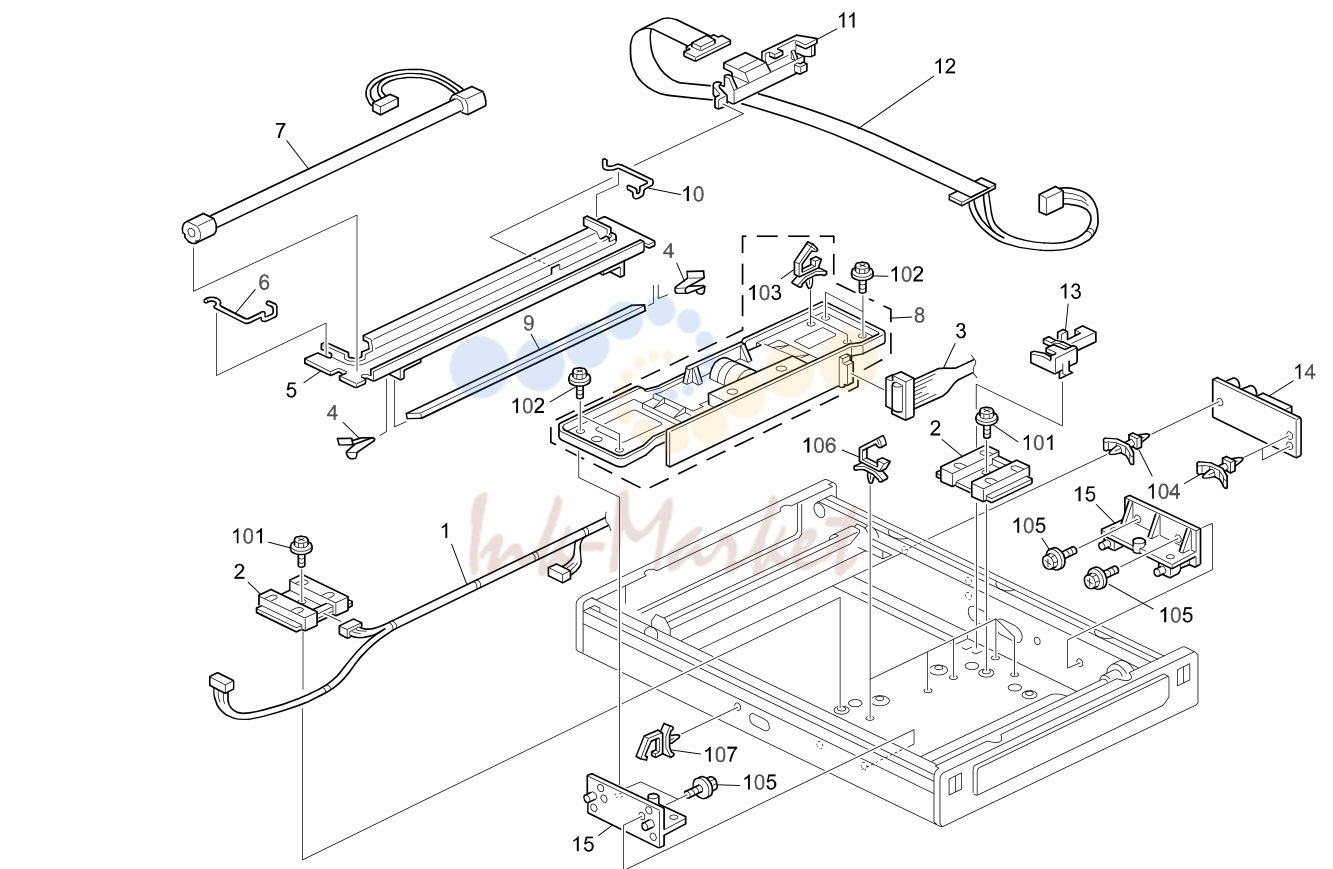

6. OPTICS SECTION 2 (B022/B027)

№	Артикул	Альт. артикул	Описание
101	08025276 запросить цену →		Tapping Screw With Washer - M3x6
1	B0275226 запросить цену →		Harness - Scanner (NA)
1	B0275230 запросить цену →		Harness - Scanner (EU/ASIA)
102	04503010B запросить цену →		Tapping Screw - M3x10
2	A2501761 запросить цену →		Original Sensor - H=2-66 (120V)
103	11050487 запросить цену →		Harness Clamp
2	A2501761 запросить цену →		Original Sensor - H=2-66 (230V)
104	11050195 запросить цену →		PCB Stud
3	B0275225 запросить цену →		Harness - SBU
105	04513008B запросить цену →		Tapping Screw - M3x8
106	11050460 запросить цену →		Clamp
4	A1931767 запросить цену →		1st Mirror Holder
5	B0271752 запросить цену →		1st Scanner
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	A1931766 запросить цену →		Wire Clamp
7	AX500077 запросить цену →		Xenon Lamp - 8.5MM
8	B0271673 запросить цену →		Lens Holder
9	A2501784 запросить цену →		1st Mirror
10	A1931769 запросить цену →		Clamp - Rear Wire
11	A2671758 запросить цену →		Harness Guide - Exposure Lamp
12	B0275227 запросить цену →		Flexible Board
13	B0271808 запросить цену →		Flexible Board Bracket
14	AZ500059 запросить цену →		Xenon Lamp Stabilizer
15	B0271811 запросить цену →		Lens Block Holder

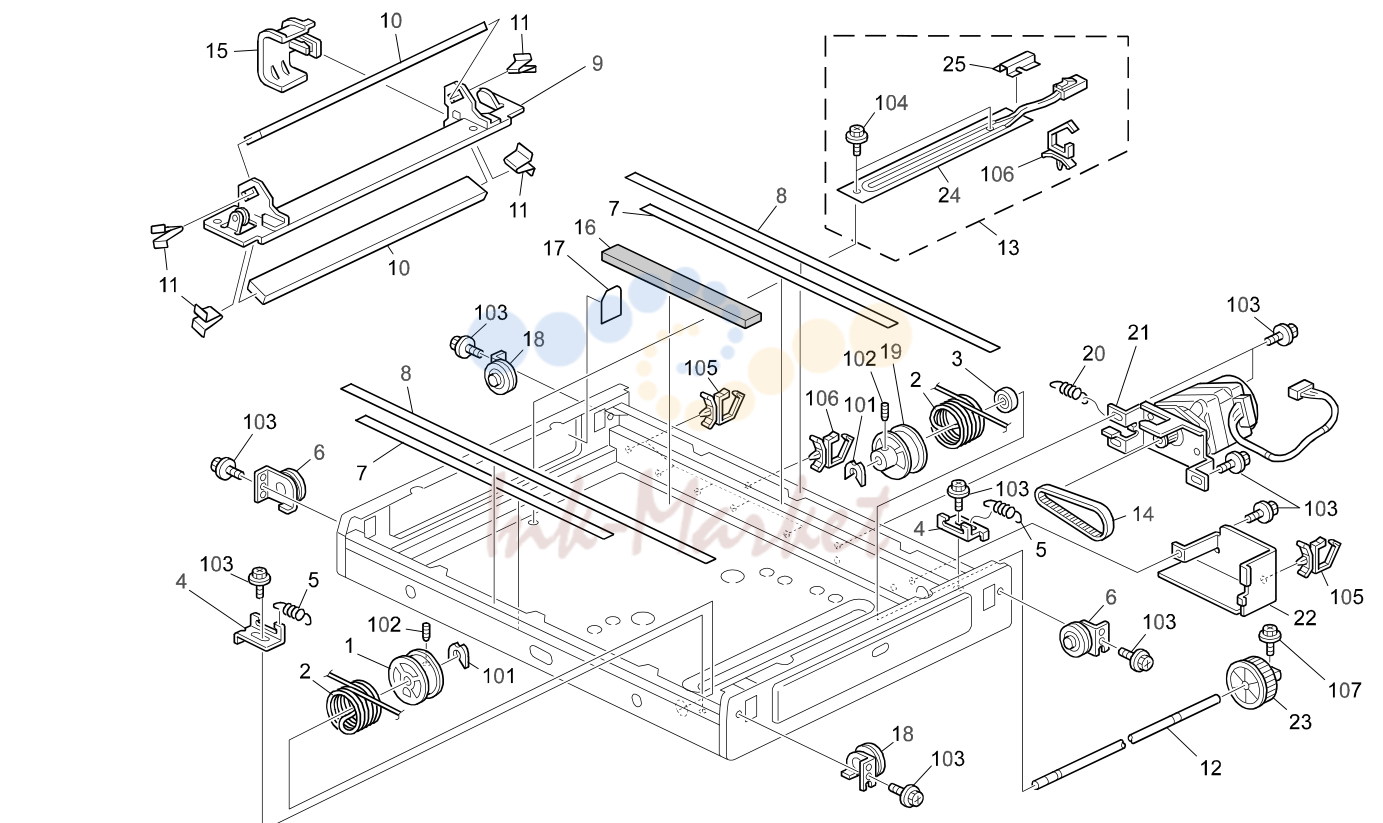

7. OPTICS SECTION 3 (B022/B027)

№	Артикул	Альт. артикул	Описание
1	AB032066 запросить цену →		Front Pulley - Wire Drive
101	08050088 запросить цену →		Retaining Ring - M6
102	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
2	AA050111 запросить цену →		Scanner Drive Wire
103	04513006B запросить цену →		Tapping Screw - M3x6
3	A2323553 запросить цену →		Ball Bearing - 8x16x5
4	B0271837 запросить цену →		Tension Bracket
104	08025276 запросить цену →		Tapping Screw With Washer - M3x6
5	A1931783 запросить цену →		Tension Spring
105	11050488 запросить цену →		Harness Clamp
106	11050460 запросить цену →		Clamp
6	B0241841 запросить цену →		Front Left Bracket - Idler
7	A2671817 запросить цену →		Slide Rail
107	03603008B запросить цену →		Screw - M3x8
8	A1931816 запросить цену →		Slide Rail
9	B0271767 запросить цену →		2nd Scanner Housing
10	AC030144 запросить цену →		3rd Mirror
11	A2671777 запросить цену →		Mirror Holder
12	B0271825 запросить цену →		Scanner Drive Shaft
13	A2678465 запросить цену →		Anticondensation Heater - 120V
13	A2678466 запросить цену →		Anticondensation Heater - 230V
14	AA043572 запросить цену →		Timing Belt - ST1.5 249MM
15	A2671776 запросить цену →		Guide - FPC
16	A2671816 запросить цену →		Guide - Flexible Board
17	A2671819 запросить цену →		Insulating Sheet - Side Plate
18	B0241845 запросить цену →		Rear Left Bracket - Idler
19	AB032067 запросить цену →		Rear Pulley - Wire Drive
20	AA060878 запросить цену →		Tension Spring - 7.5N
21	B0271690 запросить цену →		Scanner Motor -DC4.88V 7.8W
22	B0271812 запросить цену →		Drive Guard
23	AB030709 запросить цену →		Timing Pulley
24	A2501821 запросить цену →		Heater - 9W (120V)
24	A2501822 запросить цену →		Heater - 9W (230V)
25	A2671830 запросить цену →		Heater Harness Cover

8. LASER UNIT (B022/B027)

№	Артикул	Альт. артикул	Описание
1	B0271900 запросить цену →		Laser Unit Assembly
101	04513008B запросить цену →		Tapping Screw - M3x8
2	G0291980 запросить цену →		Decal - LD
102	04523008B запросить цену →		Tapping Screw - M3x8
103	11050508 запросить цену →		Harness Clamp - LWS-0711
3	B0241971 запросить цену →		Supporting Plate - Imaging Unit
4	B0241917 запросить цену →		Cover - Polygon Motor
104	04523010B запросить цену →		Tapping Bind Screw - M3x10
5	A2671938 запросить цену →		Cover - Laser Unit
6	A2671942 запросить цену →		Mirror Holder
7	AC010005 запросить цену →		Mirror
8	A2671941 запросить цену →		Rear Holder - BTL
9	A2671944 запросить цену →		Plate - Sync.detector Board
10	B0245222 запросить цену →		Sync Detector Harness
11	A2325310 запросить цену →		Laser Sync. Detector
12	A2321922 запросить цену →		Rear Holder - F Theta Mirror
13	G0201968 запросить цену →		F Theta Mirror
14	B0271915 запросить цену →		Laser Diode Unit
15	G0201966 запросить цену →		Cylindrical Lens
16	A2321927 запросить цену →		Cylindrical Lens Holder
17	G0291975 запросить цену →		Cylindrical Lens
18	G0201911 запросить цену →		Sync Detector Mirror
19	A2671933 запросить цену →		Mirror Holder - Sync.detector
20	A2321921 запросить цену →		Front Holder - F Theta Mirror
21	G0201969 запросить цену →		BTL Lens
22	A2671940 запросить цену →		Front Holder - BTL
23	G0201937 запросить цену →		Shield Glass - Polygon Morror Motor
24	A2321916 запросить цену →		Collar-polygon Motor
25	B0245224 запросить цену →		Harness - Polygon Mirror Motor
26	AX060181 запросить цену →		Polygon Mirror Motor
27	AC030077 запросить цену →		Shield Glass

9. TRANSFER UNIT (B022/B027)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	B0243931 запросить цену →		Shutter Lever
102	04513006B запросить цену →		Tapping Screw - M3x6
2	AA063395 запросить цену →		Pressure Spring Rear
3	A2673831 ✓ в наличии		Transfer/Separation Unit
4	A2323962 запросить цену →		Spring Plate - Band Stopper
5	A2673941 запросить цену →		Band - Vertical Transport Cover
6	B0273821 запросить цену →		Transfer/Separation Unit Cover
7	B0243857 запросить цену →		Right Cover
8	B0243858 запросить цену →		Decal - Right Cover
9	A2679007 запросить цену →		ID Sensor
10	AA063599 запросить цену →		Pressure Spring
11	AA063394 запросить цену →		Pressure Spring Front
12	AA080256 запросить цену →		Front Bushing - Transfer Roller
13	A2672685 запросить цену →		Bushing - Driven Roller
14	B0242711 запросить цену →		Right Guide Plate
15	A2672712 запросить цену →		Cleaner - Regist Driven Roller
16	A2673921 запросить цену →		Grounding Terminal
17	AA080250 запросить цену →		Rear Bushing - Transfer Roller
18	B0243871 запросить цену →		Transfer/Separation Lever
19	AA063598 запросить цену →		Pressure Spring
20	A2673862 запросить цену →		Terminal - Separation
21	A2673861 запросить цену →		Terminal - Transfer Roller
22	AA063607 запросить цену →		Pressure Spring
23	A2672744 запросить цену →		Guide Mylar
24	AA150709 запросить цену →		Rear Discharge Sheet
25	AF021066 запросить цену →		Registration Driven Roller
26	AA150708 запросить цену →		Front Discharge Sheet
27	A2673905 запросить цену →		Cover - ID Sensor

10. PAPER FEED SECTION 1 (B022/B027)

№	Артикул	Альт. артикул	Описание
1	AA000401 запросить цену →		Decal - High Temperature
101	09503006B запросить цену →		Sem,s Screw - M3
102	04513006B запросить цену →		Tapping Screw - M3x6
2	A2677350 запросить цену →		Tray Heater Ass'y (120V)
103	04514008B запросить цену →		Philips Tapping Screw - M4x8
2	A2677363 запросить цену →		Tray Heater Ass'y (230V)
3	A2672588 запросить цену →		Shoe - Right Rail
104	07200030E запросить цену →		Retaining Ring - M3
4	A2672589 запросить цену →		Shoe - Supporter
5	AH010009 запросить цену →		Rubber Pad - H5
6	A2672564 запросить цену →		Front Grip Plate
7	A2672567 запросить цену →		Rear Grip Plate
8	B0242576 запросить цену →		Grip Bracket - Rear Left
9	B0242573 запросить цену →		Grip Bracket - Rear Right
10	B0242733 запросить цену →		Upper Guide - Vertical Transport
11	B0242677 запросить цену →		Roller Clutch Bracket
12	A2672680 запросить цену →		Spring Plate - Roller Clutch
13	G0205626 запросить цену →		Push Switch
14	52062686 запросить цену →		Snap Ring
15	A2672740 запросить цену →		Stopper Band
16	B0242732 запросить цену →		Lower Guide - Vertical Transport
17	AF022118 запросить цену →		Pull Out Roller - Option Tray
18	AA080249 запросить цену →		Bushing - Vertical Transport
19	AA063334 запросить цену →		Spring - Vertical Transport
20	AA153437 запросить цену →		Vertical Shield - 2.5x7.363
21	B0242728 запросить цену →		Vertical Transport Cover Ass'y
22	B0242738 запросить цену →		Vertical Transport Cover
23	AG070014 запросить цену →		Magnet Catch
24	B0242737 запросить цену →		Decal - Vertical Transport Cover
25	A2672736 запросить цену →		Vertical Transport Guide
26	A2672724 запросить цену →		Lower Paper Guide Plate

11. PAPER FEED SECTION 2 (B022/B027)

№	Артикул	Альт. артикул	Описание
1	B0242587 запросить цену →		Guide Plate Bracket
101	04513006B запросить цену →		Tapping Screw - M3x6
2	AA161143 запросить цену →		Cushion - Link
102	07200040E запросить цену →		Retaining Ring - M4
3	B0242805 запросить цену →		Bracket - Paper End Sensor
103	11050522 запросить цену →		Edge Saddle - LES0510
104	08053480 запросить цену →		Bushing - 6mm
4	AW020075 запросить цену →		Photointerruptor
5	B0245215 запросить цену →		Relay Harness - Paper End Sensor
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
106	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
6	A2672751 ✓ в наличии		Paper Feed Roller
107	09513004B запросить цену →		Philps Screw With Flat Washer - M3x4
7	A2672803 запросить цену →		Feeler - Paper End Sensor
8	A2672813 запросить цену →		Cushion - Guide Plate
9	A2672754 запросить цену →		Shaft - Paper Feed Roller
10	B0242663 запросить цену →		Sensor Bracket
11	AW020111 запросить цену →		Photointerruptor
12	H5213355 запросить цену →		C Ring - Paper Feed Roller
13	H5213356 запросить цену →		Bushing - Paper Feed Roller
14	B0242577 запросить цену →		Roller Guide Bracket
15	A2672665 запросить цену →		Upper Roller Guide
16	AF020500 запросить цену →		Driven Roller
17	AA080252 запросить цену →		Bushing - M4
18	B0242828 запросить цену →		Pressure Release Guide
19	B0242873 запросить цену →		Bracket - Paper Size Sensor
20	G0202620 запросить цену →		Push Switch - Paper Size
21	A2672792 запросить цену →		Lock Lever - Feed Roller
22	A2672787 запросить цену →		Tension Spring - Lock Lever
23	A2672847 запросить цену →		Bushing - Motor Shaft
24	A2672785 запросить цену →		Lock Lever Shaft - Feed Roller
25	A2672666 запросить цену →		Bushing - Roller Guide
26	B0242800 запросить цену →		Upper Guide Plate - Feed Roller
27	B0272681 запросить цену →		Roller Clutch-vertical Trans Port
28	A2672788 запросить цену →		Torsion Spring - Lock Lever

12. PAPER FEED SECTION 3 (B022/B027)

№	Артикул	Альт. артикул	Описание
1	B0242805 запросить цену →		Bracket - Paper End Sensor
101	04513006B запросить цену →		Tapping Screw - M3x6
102	07200040E запросить цену →		Retaining Ring - M4
2	AW020075 запросить цену →		Photointerruptor
103	11050522 запросить цену →		Edge Saddle - LES0510
3	B0245215 запросить цену →		Relay Harness - Paper End Sensor
104	08053480 запросить цену →		Bushing - 6mm
4	A2672751 ✓ в наличии		Paper Feed Roller
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	A2672803 запросить цену →		Feeler - Paper End Sensor
6	A2672754 запросить цену →		Shaft - Paper Feed Roller
106	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
7	B0242660 запросить цену →		Vertical Sensor Bracket
8	AW020111 запросить цену →		Photointerruptor
9	AF020472 запросить цену →		Transport Roller
10	AA080252 запросить цену →		Bushing - M4
11	B0242842 запросить цену →		Bracket - Friction Pad Guide
12	B0272882 запросить цену →		Paper Size Sensor Bracket
13	G0202620 запросить цену →		Push Switch - Paper Size
14	A2672792 запросить цену →		Lock Lever - Feed Roller
15	A2672787 запросить цену →		Tension Spring - Lock Lever
16	A2672847 запросить цену →		Bushing - Motor Shaft
17	A2672814 запросить цену →		Cushion - Guide Plate
18	A2672788 запросить цену →		Torsion Spring - Lock Lever
19	B0242808 запросить цену →		Lower Guide Plate - Feed Roller
20	A2672785 запросить цену →		Lock Lever Shaft - Feed Roller

13. TONER HOPPER UNIT (B022/B027)

№	Артикул	Альт. артикул	Описание
102	04503008B запросить цену →		Tapping Screw - M3x8
1	A2673560 запросить цену →		Cover - Toner Supply Unit
2	B0273620 запросить цену →		Motor Spacer - Toner Bottle
103	04513006B запросить цену →		Tapping Screw - M3x6
3	AX050170 запросить цену →		Toner Supply Motor - DC24V 2.6W
4	B0277440 запросить цену →		Motor Bracket - Toner Bottle
5	B0241054 запросить цену →		Guide Plate - Toner Supply Unit
6	A1843422 запросить цену →		Toner Slider
7	A2673605 запросить цену →		Cam - Handle
8	A1843421 ✓ в наличии		Chuck Shaft
9	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
10	G0203334 ✓ в наличии		Slider Ass`y
11	A1843420 запросить цену →		Bottle Chuck

14. PAPER REGISTRATION (B022/B027)

№	Артикул	Альт. артикул	Описание
1	A2672695 запросить цену →		Grounding Plate - Regist Roller
101	04523010B запросить цену →		Tapping Bind Screw - M3x10
102	04513006B запросить цену →		Tapping Screw - M3x6
2	B0241051 запросить цену →		PCU Guide Plate
3	A2671059 запросить цену →		PCU Seal
103	11050283 запросить цену →		Clamp
104	11050460 запросить цену →		Clamp
4	G0623452 запросить цену →		Quenching Lamp - Rp2
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	A2672674 запросить цену →		Bushing - Registration Roller
6	H5213356 запросить цену →		Bushing - Paper Feed Roller
7	G0243344 запросить цену →		Snap Ring M4
8	B0245237 запросить цену →		Relay Harness - Registration Sensor
9	A2672721 запросить цену →		Upper Entrance Guide Plate
10	AA161143 запросить цену →		Cushion - Link
11	A2672722 запросить цену →		Sub Guide Plate - Upper Entrance
12	B0242691 запросить цену →		Left Guide Plate Ass'y
13	A2672700 запросить цену →		Registration Roller Cleaner
14	AF020559 запросить цену →		Registration Roller
15	52152621 запросить цену →		Snap Ring - M6
16	A2672665 запросить цену →		Upper Roller Guide
17	AW010057 запросить цену →		Pegistration Sensor
18	B0242698 запросить цену →		Registration Sensor Bracket

15. PAPER TRAY (B022/B027)

№	Артикул	Альт. артикул	Описание
1	B0272892 запросить цену →		Paper Set Decal
2	B0242884 запросить цену →		Front Side Fence Assembly
3	B0242851 запросить цену →		Front Side Fence
4	A2672858 запросить цену →		Front Stopper Lever
5	B0242874 запросить цену →		Lower Slider - End Fence
6	A2672853 запросить цену →		End Fence
7	A2672900 запросить цену →		Seal - End Fence
8	B0242866 запросить цену →		Upper Slider - End Fence
9	B0242861 запросить цену →		Bottom Plate
10	B0242856 запросить цену →		Lift Plate - Bottom Plate
11	B0277352 запросить цену →		Decal - Side Fence
12	A2672860 запросить цену →		Rear Lever Stopper
13	A2672859 запросить цену →		Side Fence Stopper
14	A2672857 запросить цену →		Spring Plate - Side Fence
15	B0242852 запросить цену →		Rear Side Fence
16	B0242885 запросить цену →		Rear Side Fence Assembly
17	A2672854 запросить цену →		Shaft - Tray Raising
18	A8602831 запросить цену →		Friction Pad
19	A2672831 ✓ в наличии		Friction Pad
20	A2672834 запросить цену →		Pressure Spring - Friction Pad
21	B0247343 запросить цену →		Paper Size Detector
22	A2672865 запросить цену →		Shaft - Roller
23	A2672870 запросить цену →		Spring Plate
24	A2672864 запросить цену →		Roller Bracket
25	A2672898 запросить цену →		Sheet - Paper Tray Holder
26	A2672913 запросить цену →		Cushion - Paper Feed Tray
27	B0242850 запросить цену →		Paper Tray
101	04504008B запросить цену →		Tapping Screw - 4x8
28	A2672897 запросить цену →		Shield - Side Fence
102	11050415 запросить цену →		Spacer - 12.7mm
29	G6972677 запросить цену →		Spring Plate - Side Fence
103	03540060B запросить цену →		Screw - M4X6
30	A2672875 запросить цену →		Spring Plate - Slider
31	A2322987 запросить цену →		Roller - Paper Tray
104	07200030E запросить цену →		Retaining Ring - M3
32	A2672869 запросить цену →		Gear - 16Z
105	07200060E запросить цену →		Retaining Ring - M6
33	A2672878 запросить цену →		Spring Plate - Grounding
106	08050083 запросить цену →		Retaining Ring - M4

16. FUSING UNIT 1 (B022/B027)

№	Артикул	Альт. артикул	Описание
101	09543006B запросить цену →		Screw - M3X6
1	B0277270 запросить цену →		Fusing Unit (120V)
102	04513006B запросить цену →		Tapping Screw - M3x6
1	B0277520 запросить цену →		Fusing Unit (230V)
2	AA000301 запросить цену →		Decal Warning (High Temperature)
103	04503008B запросить цену →		Tapping Screw - M3x8
3	A2674151 запросить цену →		Upper Frame - Fusing Unit
104	08046075 запросить цену →		Hexagonal Bolt - M3x8
4	AA143219 запросить цену →		Stepped Screw
105	04503010B запросить цену →		Tapping Screw - M3x10
106	07200060E запросить цену →		Retaining Ring - M6
5	A2674157 запросить цену →		Fusing Upper Stopper
6	B0277274 запросить цену →		Fusing Unit Drawer - 120V
107	07200030E запросить цену →		Retaining Ring - M3
6	B0277524 запросить цену →		Fusing Unit Drawer - 230V
7	A2674066 запросить цену →		Spring - Hot Roller
8	AE030030 ✓ в наличии		Ball Bearing - 8x19x6
9	A2674161 запросить цену →		Knob Screw
10	B0274077 запросить цену →		Harness - Guide
11	AE020104 запросить цену →		Pressure Roller - MM25
12	G0524618 ✓ в наличии		Bearing 30x42x7
13	A2674056 запросить цену →		C Ring - Hot Roller
14	B0274114 запросить цену →		Tension Spring - 27.7N
15	A2674103 запросить цену →		Spring - Fusing Stripper
16	AE044025 ✓ в наличии		Hot Roller Stripper
17	A2674155 запросить цену →		Upper Guide Plate
18	B0244101 запросить цену →		Stripper Pawl Bracket
19	A2674159 запросить цену →		Open/Close Shield
20	A2674158 запросить цену →		Open/Close Spring
21	B0244092 запросить цену →		Terminal Plate - Fusing Lamp
22	AB011400 запросить цену →		Gear - 48Z
23	AE011058 запросить цену →		Hot Roller
24	AX440141 запросить цену →		Fusing Lamp - 120V (SUB)
24	AX440143 запросить цену →		Fusing Lamp - 230V (SUB)
25	AX440140 запросить цену →		Fusing Lamp - 120V (MAIN)
25	AX440142 запросить цену →		Fusing Lamp - 230V (MAIN)

17. FUSING UNIT 2 (B022/B027)

№	Артикул	Альт. артикул	Описание
1	B0274091 запросить цену →		Front Terminal Plate - Thermostat
101	04513006B запросить цену →		Tapping Screw - M3x6
102	09543006B запросить цену →		Screw - M3X6
2	B0274094 запросить цену →		Thermostat Housing
3	B0274095 запросить цену →		Thermostat Ass'y
103	04503008B запросить цену →		Tapping Screw - M3x8
104	04503010B запросить цену →		Tapping Screw - M3x10
4	A2674112 запросить цену →		Grip - Fusing Pressure
105	09543012B запросить цену →		Screw - M3X12
5	B0244113 запросить цену →		Front Lever - Pressure Roller
6	B0244121 запросить цену →		Front Side Plate
106	11026260 запросить цену →		Relay Connector - 3P
7	A2674111 запросить цену →		Shaft - Fusing Pressure
8	B0244115 запросить цену →		Rear Lever - Pressure Roller
9	B0274093 запросить цену →		Rear Terminal Plate - Thermostat
10	AE042029 ✓ в наличии		Fusing Cleaning Roller
11	AA082073 ✓ в наличии		Roller Busing
12	AA063570 запросить цену →		Tension Spring
13	B0244083 запросить цену →		Drive Release Lever
14	B0244082 запросить цену →		Drive Release Link Plate
15	A2674081 запросить цену →		Tension Spring - Pressure Lever
16	A2674086 запросить цену →		Fusing Ground Plate - Entrance
17	AW100053 ✓ в наличии		Thermistor - Rear
18	B0244099 запросить цену →		Thermistor Holder
19	A2674076 запросить цену →		Spacer - Safety Switch
20	A2322374 ✓ в наличии		Spur
21	B0274078 запросить цену →		Thermostat Cover
22	B0274092 запросить цену →		Terminal Plate - Thermostat
23	B0274079 запросить цену →		Harness - Sheet
24	B0244125 запросить цену →		Rear Side Plate
25	AA000302 запросить цену →		Decal - Warning (High Temperature)
26	A2674085 запросить цену →		Fusing Entrance Guide

Каталог очень большой (1046 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
