Ricoh Aficio 1013 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. OPERATION PANEL (B044/B045/B046/B049)
• 3. BY-PASS FEED UNIT (B044/B045/B046/B049)
• 4. PAPER REGISTRATION (B044/B045/B046/B049)
• 5. TRANSPORT SECTION (B044/B045/B046/B049)
• 6. PAPER CASSETTE (B044/B045/B046/B049)
• 7. Index Q’ty Per Index Q’ty Per
• 8. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

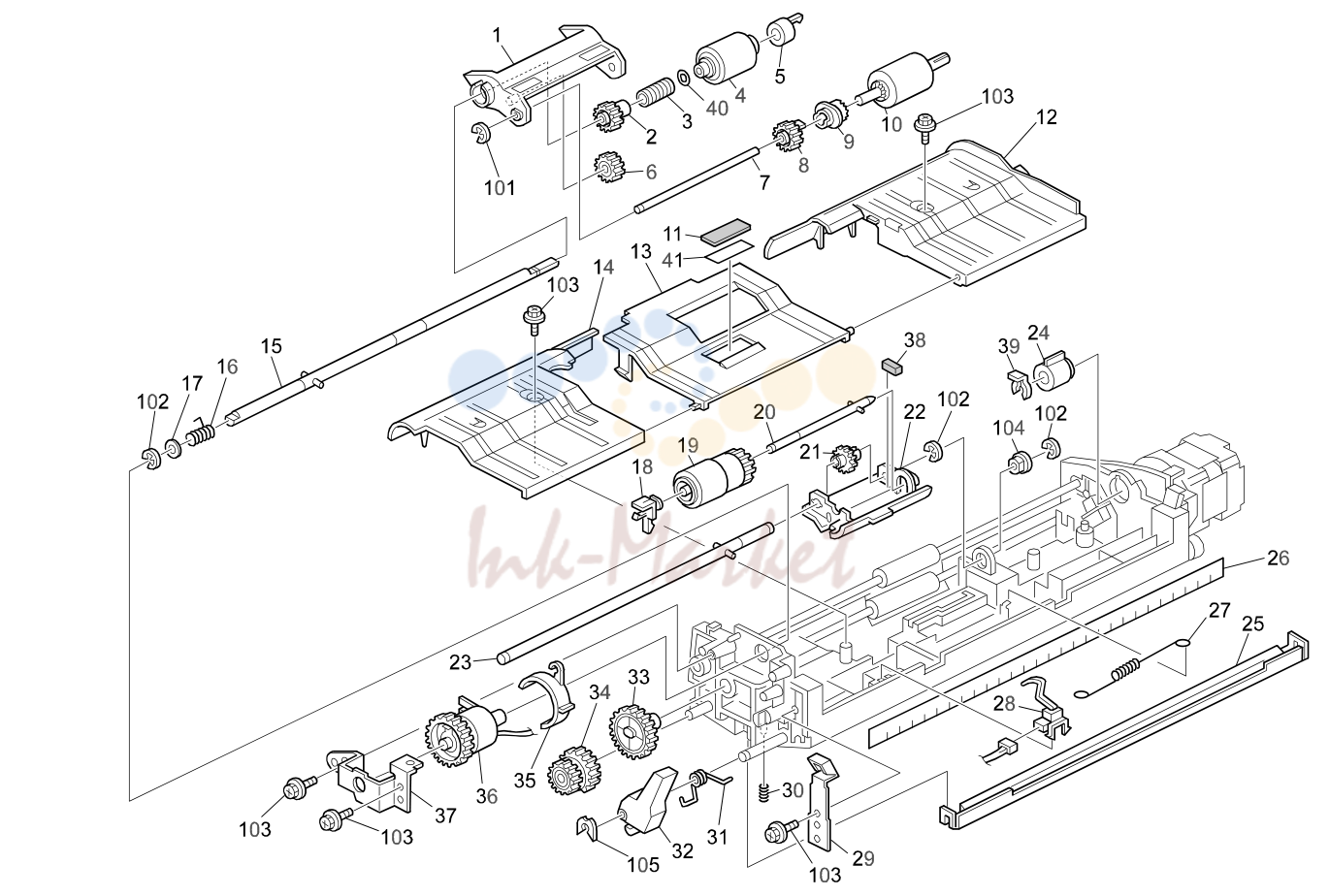

• 9. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr
• 10. Index Q’ty Per Index Q’ty Per

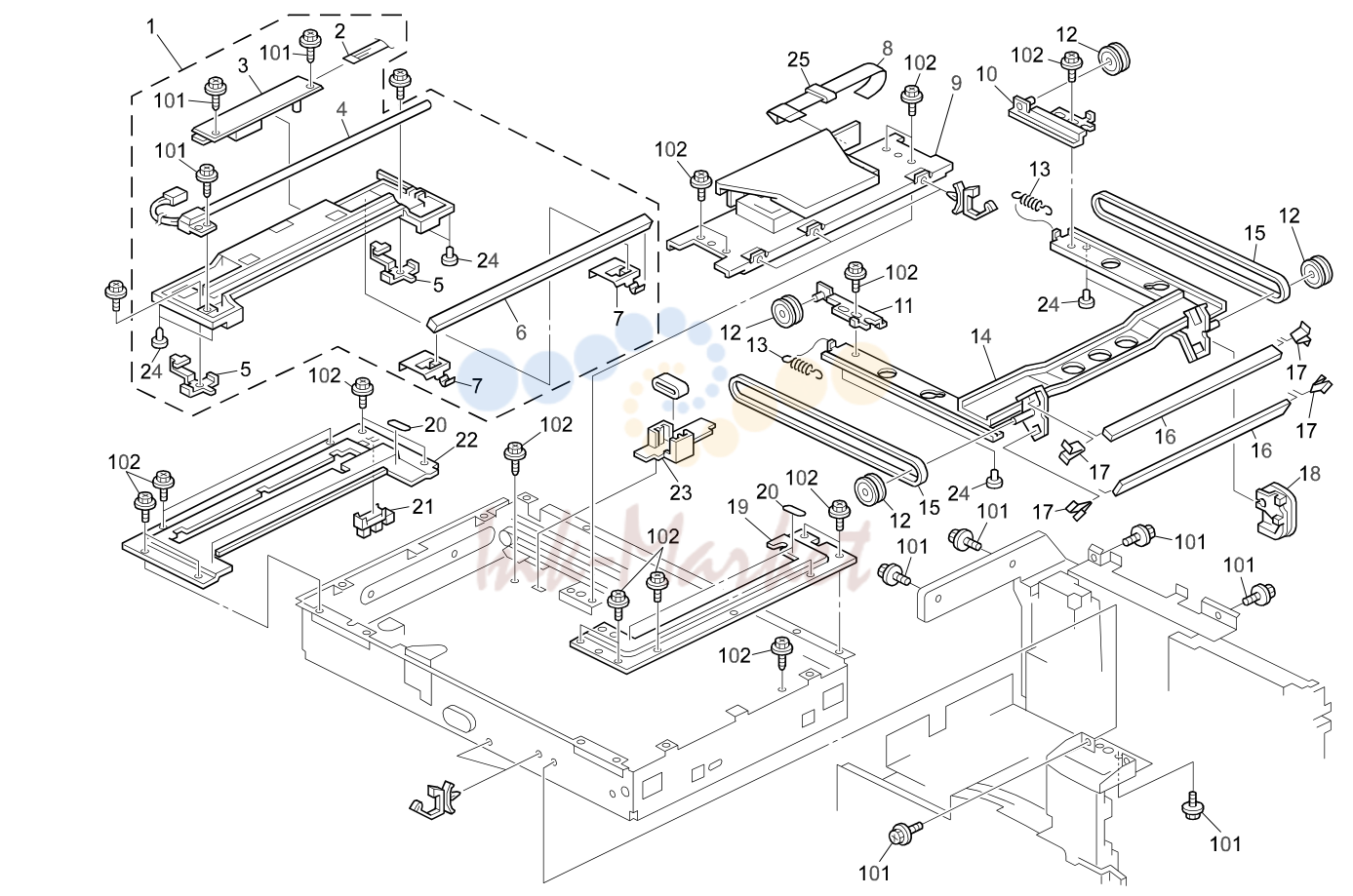

• 11. OPTICS SECTION 1 (B044/B045/B046/B049)

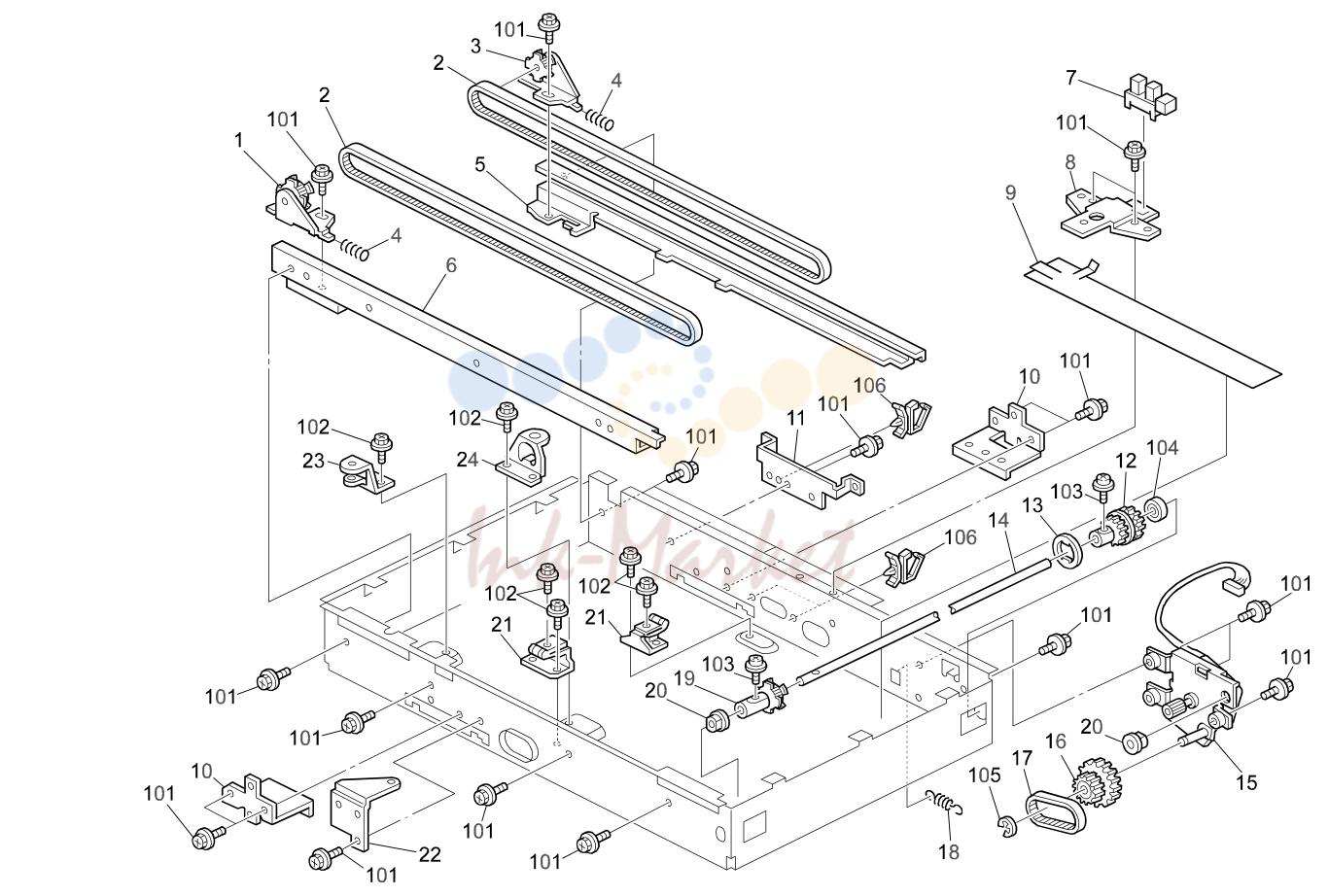

• 12. OPTICS SECTION 2 (B044/B045/B046/B049)
• 13. LASER UNIT (B044/B045/B046/B049)

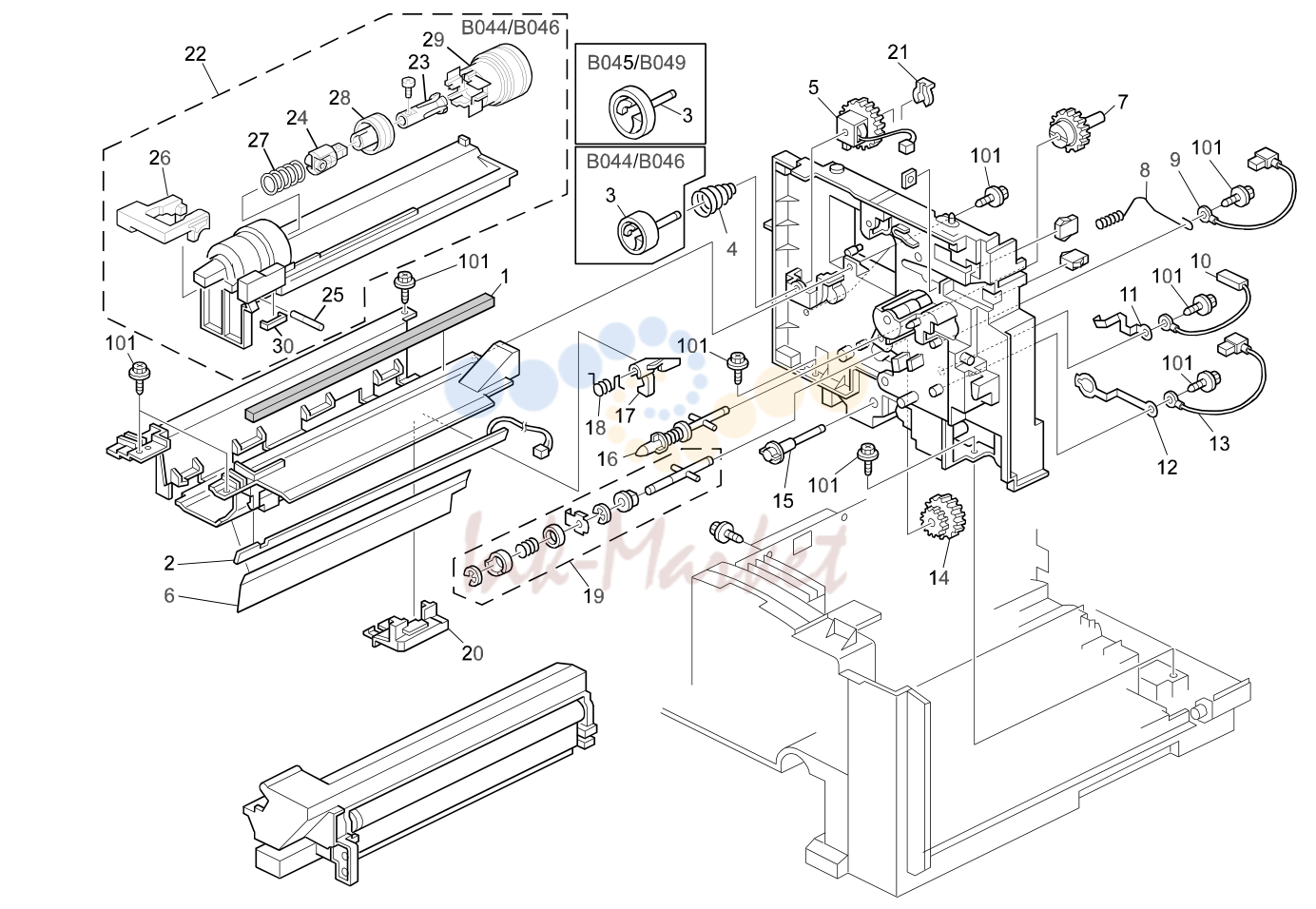

• 14. PCU SECTION (B044/B045/B046/B049)

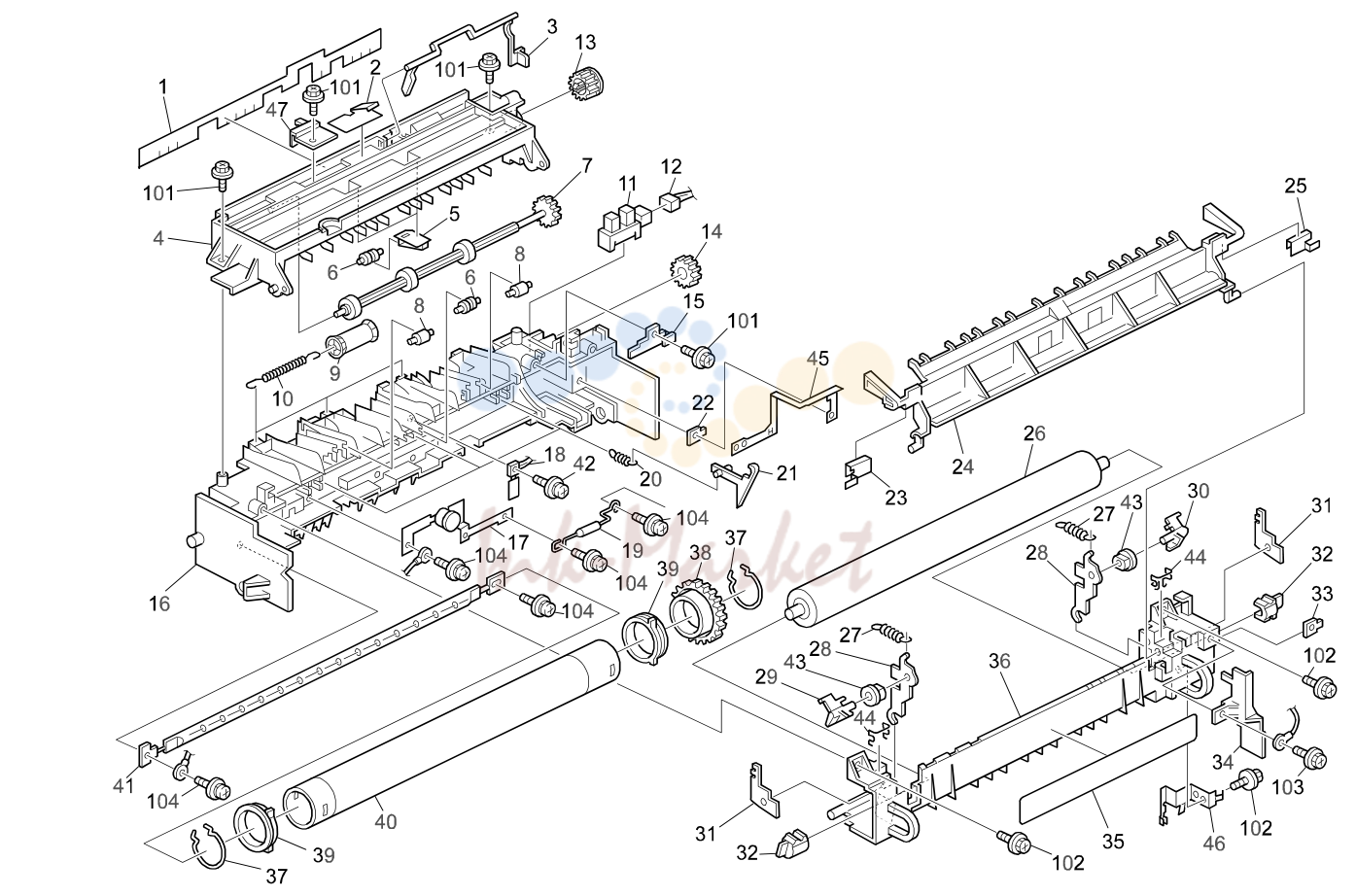

• 15. FUSING UNIT (B044/B045/B046/B049)

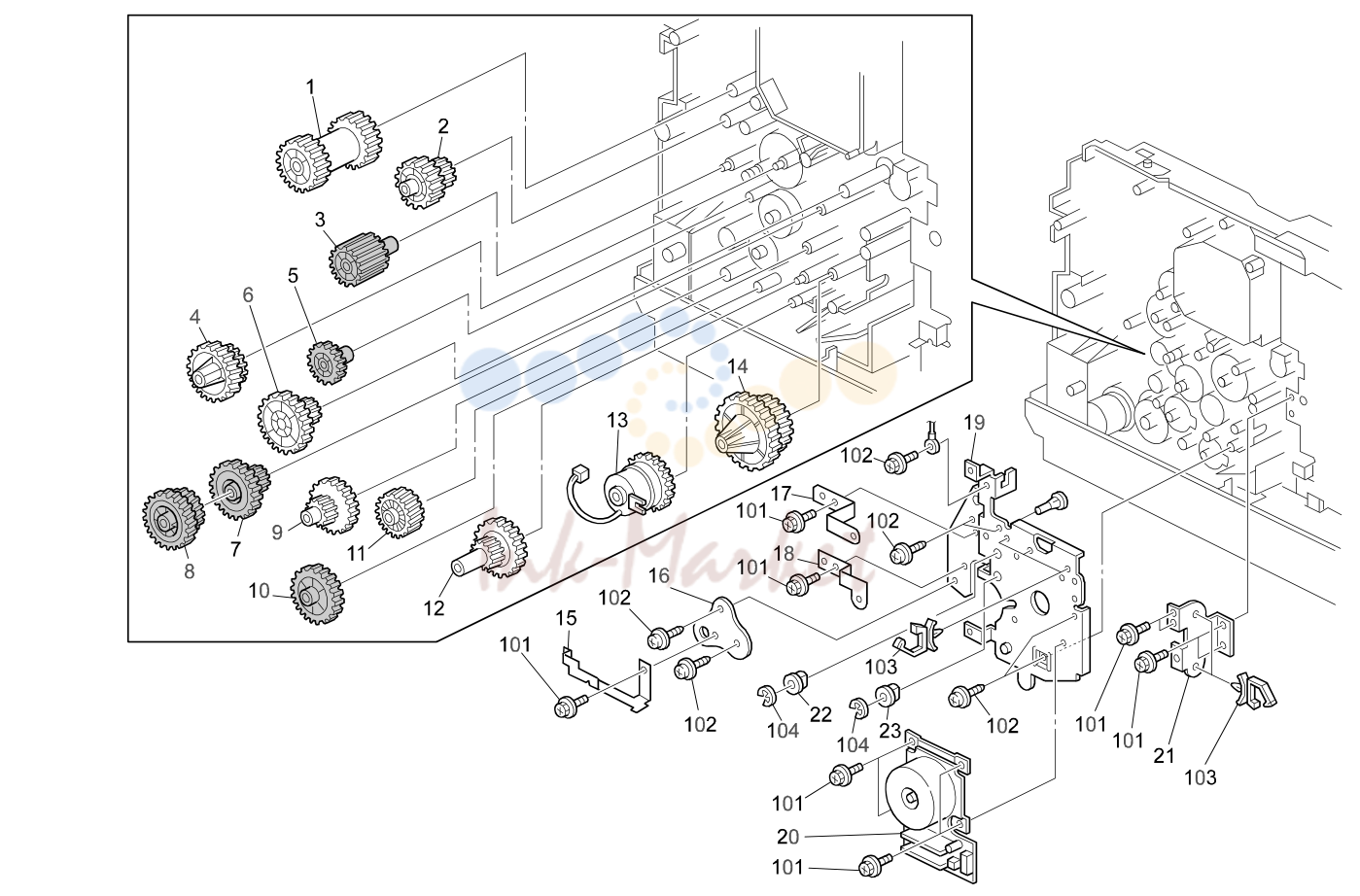

• 16. DRIVE SECTION (B044/B045/B046/B049)

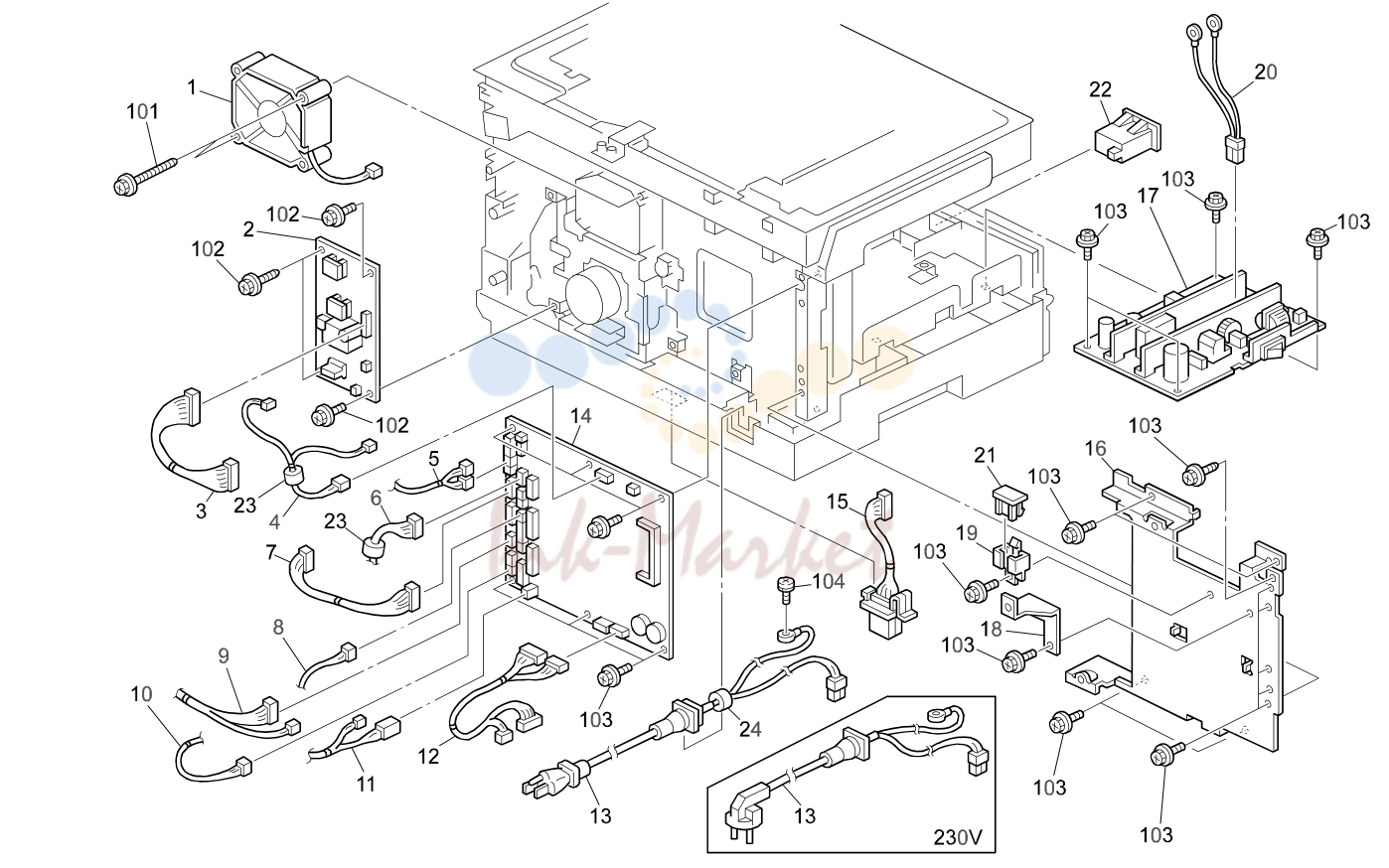

• 17. ELECTRICAL SECTION (B044/B045/B046/B049)

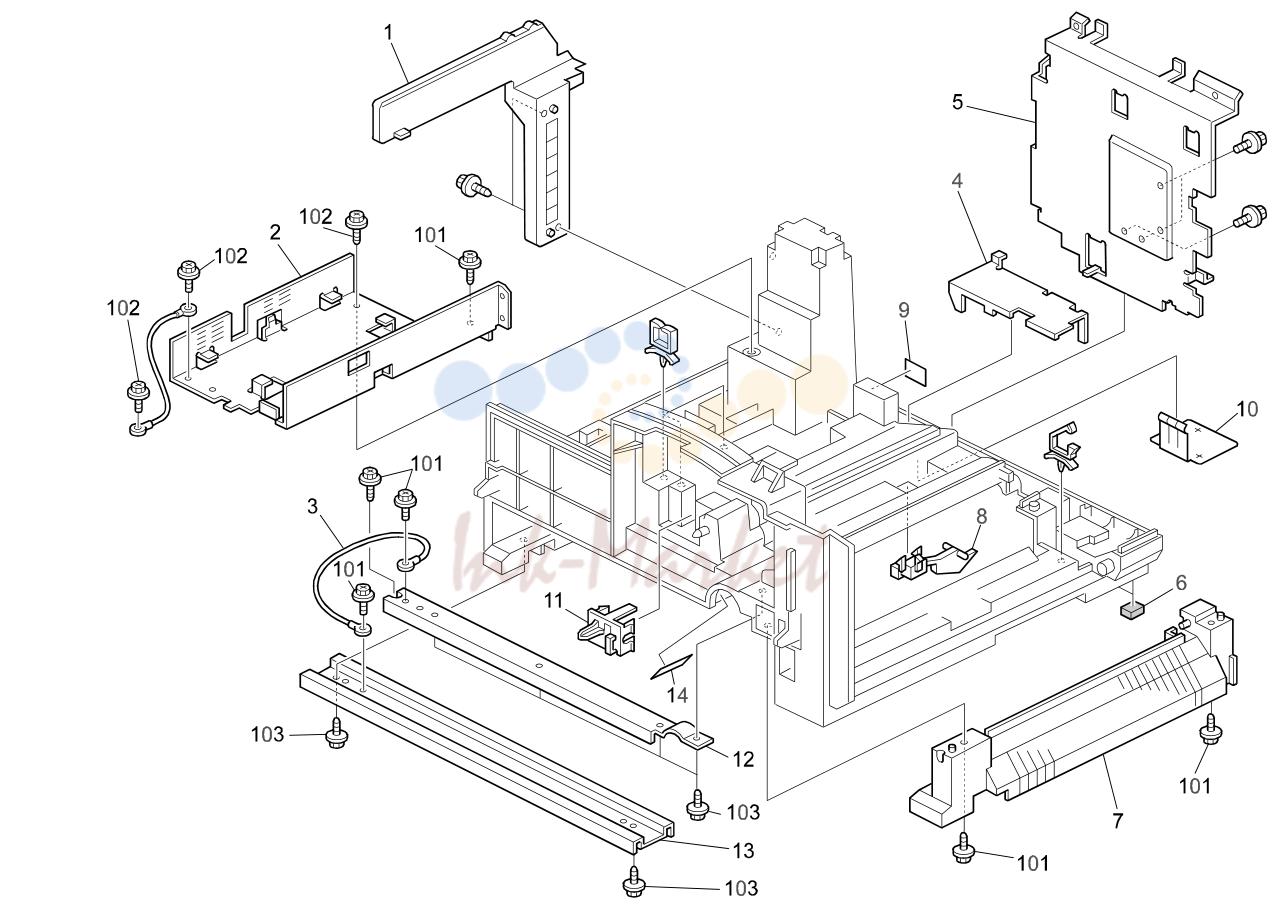

• 18. FRAME SECTION (B044/B045/B046/B049)
• 19. FAX UNIT (B046/B049/B465)
• 20. FCU BOARD (B044/B045)
• 21. FCU BOARD (B046/B049/B465)
• 22. NCU BOARD (B046/B049/B465)
• 23. DECALS AND DOCUMENTS (B044/B045/B046/B049)
• 24. SPECIAL TOOLS (B044/B045/B046/B049)

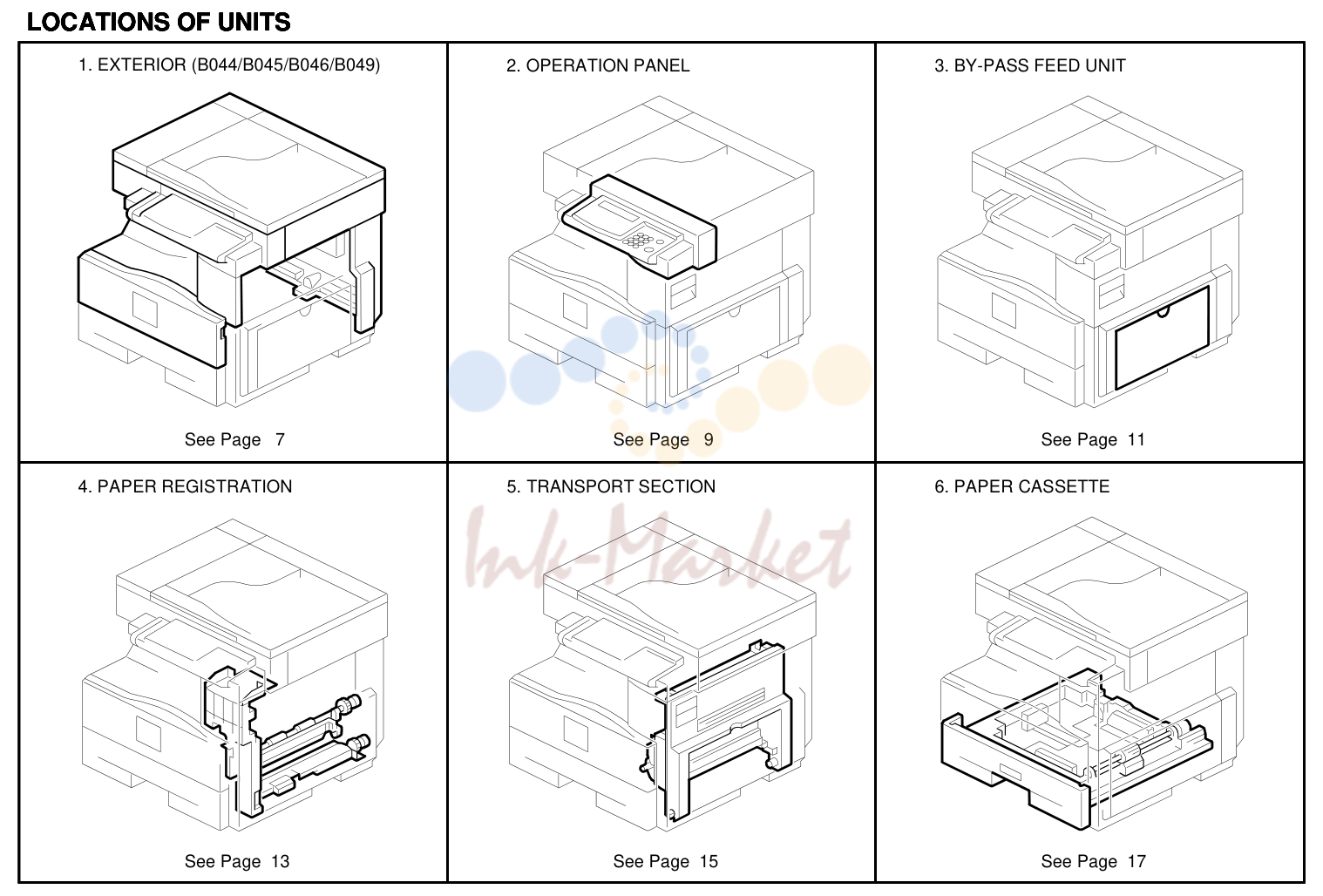

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
23	B0441241 запросить цену →		Platen Cover Ass'y - EU
1	B0441210 запросить цену →		Copy Tray Ass'y - NA
23	B0441243 запросить цену →		Platen Cover Ass'y - AA
1	B0441209 запросить цену →		Copy Tray Ass'y - EU
2	B0441843 запросить цену →		Shoulder Screw
24	B0441254 запросить цену →		End Fence
25	B0441283 запросить цену →		Extension Tray - NA
3	B0441411 запросить цену →		Operation Panel - 120V
25	B0441282 запросить цену →		Extension Tray - EU
3	B0441412 запросить цену →		Operation Panel 220 - 240V
3	B0441416 запросить цену →		Operation Panel 220 - 240V (ASIA)
26	B0441277 запросить цену →		Copy Tray - NA
3	B0461417 запросить цену →		Operation Panel CF 120V
26	B0441276 запросить цену →		Copy Tray - EU
3	B0461418 запросить цену →		Operation Panel CF 220 - 240V
27	B0441258 запросить цену →		Shielding Plate
28	B0441396 запросить цену →		Original Holder - NA
3	B0461419 запросить цену →		Operation Panel CF 220 - 240V (ASIA)
28	B0441395 запросить цену →		Original Holder - EU
4	B0441394 запросить цену →		Platen Cover (NA)
29	B0441292 запросить цену →		Spacer
4	B0441393 запросить цену →		Platen Cover (EU)
30	B0441841 запросить цену →		White Plate
5	B0441384 запросить цену →		Hinge Cover
31	B0441831 запросить цену →		Left Scale - AA
6	B0441383 запросить цену →		Platen Cover Spring
7	B0441381 запросить цену →		Platen Cover Hinge
31	B0441832 запросить цену →		Left Scale - EU
8	B0441385 запросить цену →		Platen Cover Sheet
9	B0441388 запросить цену →		Platen Cover Stopper
10	B0441389 запросить цену →		Stopper Bracket - Platen Cover
11	AC012069 запросить цену →		Exposure Glass
12	B0441802 запросить цену →		Left Scale Ass'y - EU
12	B0441804 запросить цену →		Left Scale Ass'y - AA
13	B0441390 запросить цену →		Platen Cover Shaft
14	B0441392 запросить цену →		Platen Cover Shaft
15	B0441275 запросить цену →		Rear Cover (NA)
15	B0441274 запросить цену →		Rear Cover (EU)
16	B0441273 запросить цену →		Right Upper Cover (NA)
16	B0441272 запросить цену →		Right Upper Cover (EU)
17	B0441279 запросить цену →		Front Right Coveer (NA)
17	B0441278 запросить цену →		Front Right Coveer (EU)
18	B0441291 запросить цену →		Operation Instruction Sheet - THM
19	B0441280 запросить цену →		Front Door
20	B0441415 запросить цену →		Front Left Cover
21	B0441271 запросить цену →		Left Upper Cover (NA)
21	B0441270 запросить цену →		Left Upper Cover (EU)
101	04513008H запросить цену →		Tapping Screw - M3x8
22	GA003035 запросить цену →		Energy Decal
102	04513006H запросить цену →		Tapping Screw - 3x6

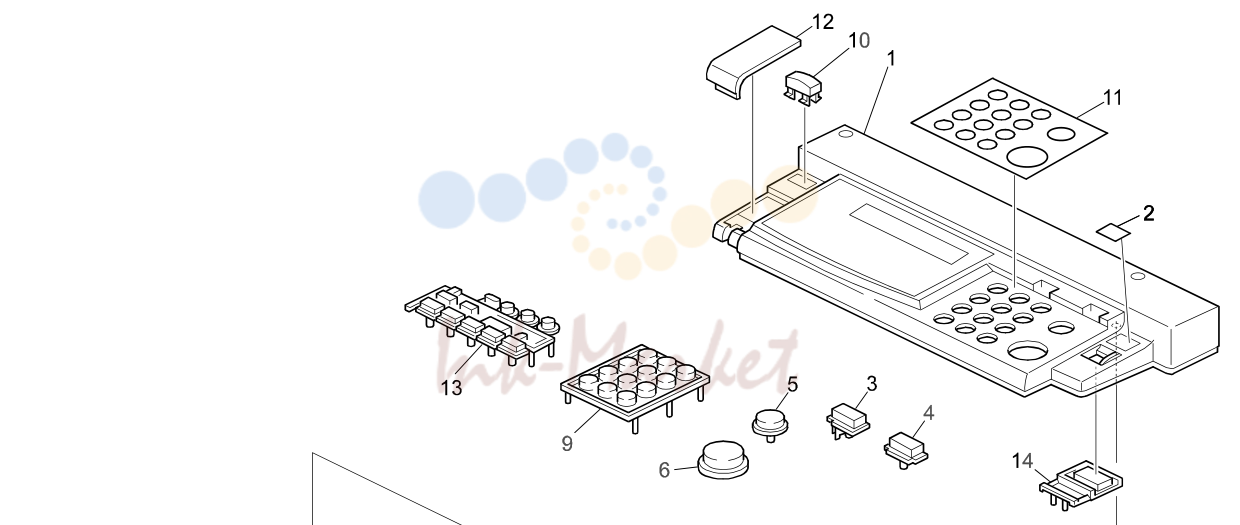

2. OPERATION PANEL (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
1	B0441451 запросить цену →		OP Case - NA/ASIA
1	B0441452 запросить цену →		OP Case - EU
2	B0391465 запросить цену →		Sheet - Power Source (NA)
2	B0391473 запросить цену →		Sheet - Power Source (EU)
3	B0391456 запросить цену →		Keytop - User Tools
4	B0391457 запросить цену →		Keytop - Clear Modes
5	B0391454 запросить цену →		Keytop - Clear
6	B0391453 запросить цену →		Keytop - Start
7	B0441466 запросить цену →		Operation Panel Board
8	B0391469 запросить цену →		Ground Plate
9	B0391455 запросить цену →		Keytop - 10key (NA)
9	B0391476 запросить цену →		Keytop - 10key (B046 ASIA)
9	B0391477 запросить цену →		Keytop - 10key (B044/B045EU)
10	B4041473 запросить цену →		Copy Key (B046 NA/ASIA)
10	B4041483 запросить цену →		Copy Key (B046/B049 EU)
10	B0391463 запросить цену →		Application Cover (B044/B045)
11	B0441464 запросить цену →		Panel Sheet - NA/ASIA
11	B0441472 запросить цену →		Panel Sheet - EU
12	B0441462 запросить цену →		Print Key Cover
13	B0441461 запросить цену →		Keytop - Display Panel
14	B0441460 запросить цену →		Keytop - Power
15	B0441453 запросить цену →		Lower Op Cover

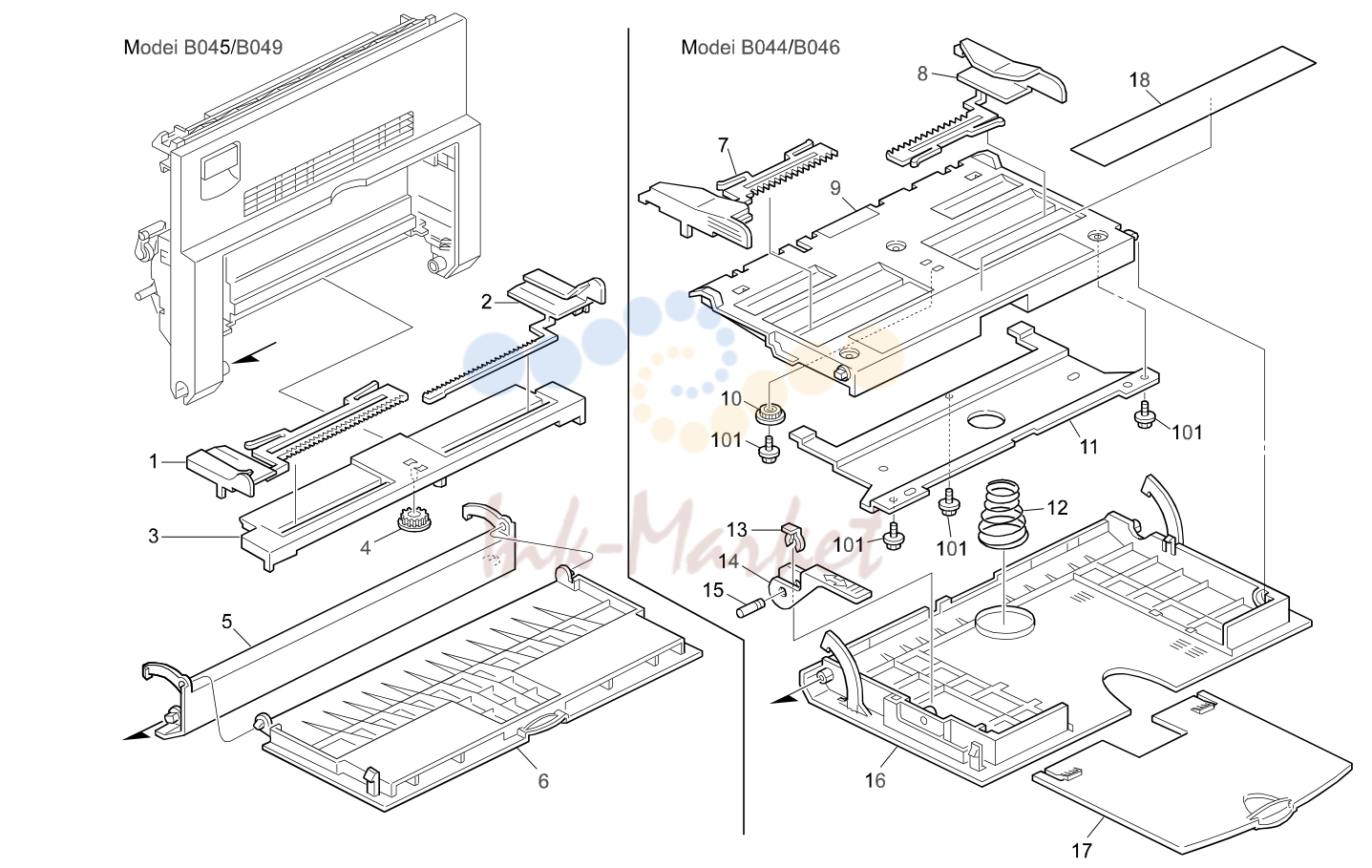

3. BY-PASS FEED UNIT (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	B0442901 запросить цену →		Front Side Fence
2	B0442902 запросить цену →		Rear Side Fence
3	B0442903 запросить цену →		Manual Feed Table
4	G8003133 запросить цену →		Side Fence Gear
5	B0442905 запросить цену →		Cover - Manual Feed Table
6	B0442904 запросить цену →		Manual Feed Cover
7	B0442804 запросить цену →		Front Side Fence
8	B0442805 запросить цену →		Rear Side Fence
9	B0442803 запросить цену →		Tray Bottom Plate
10	G8003133 запросить цену →		Side Fence Gear
11	B0442807 запросить цену →		Stay - Tray Bottom Plate
12	B0442809 запросить цену →		Spring - Manual Feed Table
13	54472681 запросить цену →		Snap Ring
14	B0442806 запросить цену →		Lever - Manual Feed Table
15	G0202786 запросить цену →		Shaft - Manual Release Lever
16	B0442801 запросить цену →		By-pass Feed Table
17	B0442808 запросить цену →		Paper Guide

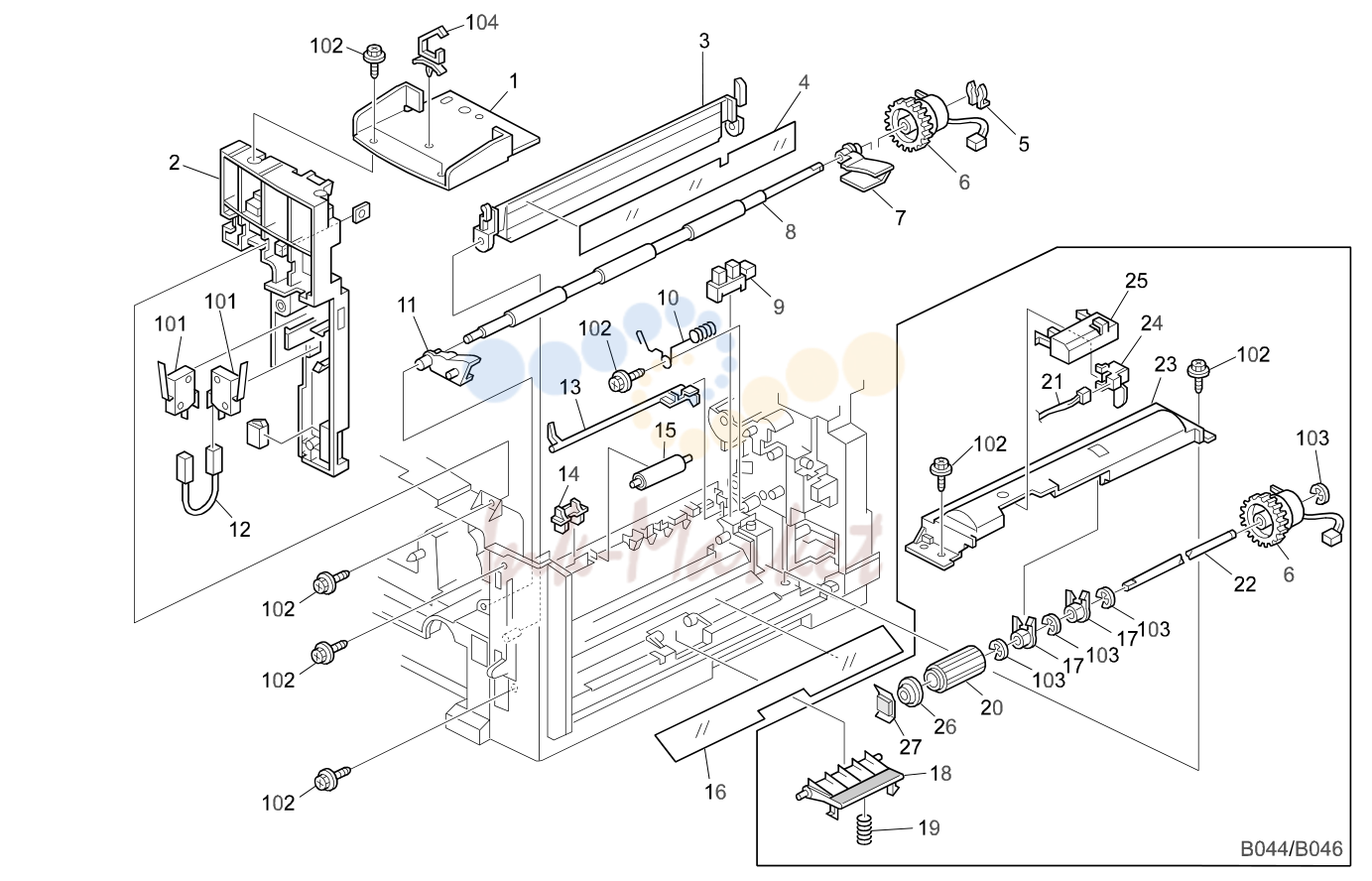

4. PAPER REGISTRATION (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
1	B0441064 запросить цену →		Scanner Bracket - Front Right
101	12042521 запросить цену →		Micro Switch
102	04503006B запросить цену →		Tapping Screw - M3x6
2	B0441063 запросить цену →		Scanner Stud
3	B0442653 запросить цену →		Guide Plate - Paper Feed
103	07200040E запросить цену →		Retaining Ring - M4
104	11050197 запросить цену →		Wire Saddle
4	B0442654 запросить цену →		Paper Feedguide
5	H5213355 запросить цену →		C Ring - Paper Feed Roller
6	AX200234 запросить цену →		Magnetic Clutch - 43z
7	B0442605 запросить цену →		Rear Bushing
8	AF020550 запросить цену →		Registration Roller
9	AW020119 запросить цену →		Photointerruptor - Lg-248l1
10	B0441102 запросить цену →		Registration Electrode Plate
11	B0442604 запросить цену →		Front Bushing
12	B0445212 запросить цену →		Harness - Front Right Switch
13	B0442603 запросить цену →		Registration Feeler
14	B0442616 запросить цену →		Support Bushing
15	B0442602 запросить цену →		Turn Roller
16	B0442814 запросить цену →		Exit Guide
17	AA080322 запросить цену →		Bushing - 6mm
18	B0442815 запросить цену →		Friction Pad - Manual Feed
19	B0442817 запросить цену →		Fricion Pad Spring
20	AF031060 ✓ в наличии		By-pass Feed Roller
21	B0445218 запросить цену →		Harness - Paper End Sensor
22	B0442813 запросить цену →		Manual Feed Shaft
23	B0442811 запросить цену →		Guide Plate - Manual Feed
24	G0202772 запросить цену →		By-pass Paper End Sensor
25	B0442812 запросить цену →		Manual Feed Bracket
26	B0442825 запросить цену →		Spacer - Manual Feed Roller
27	B0442824 запросить цену →		Cushion - Manual Feed Roller

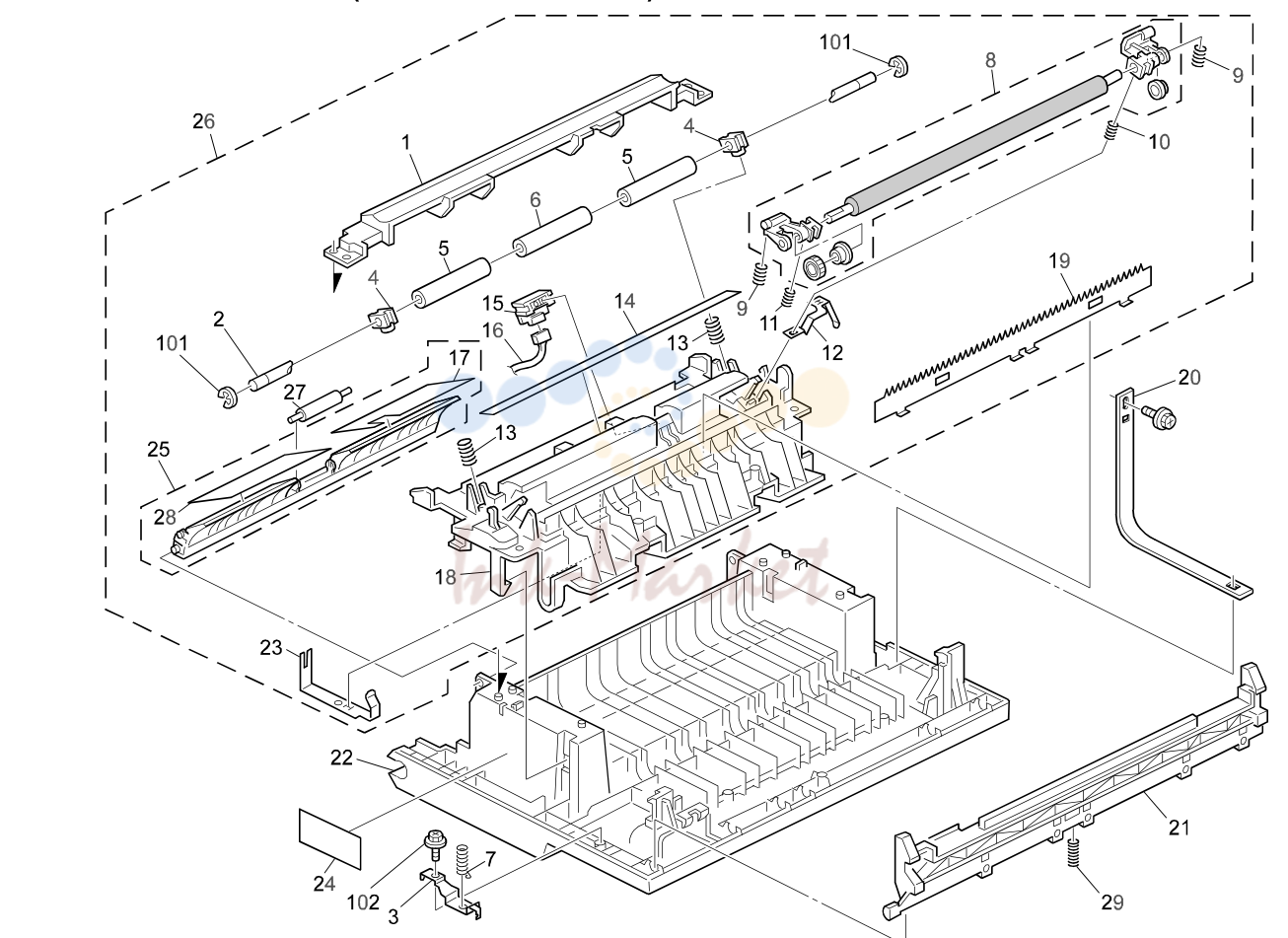

5. TRANSPORT SECTION (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
1	B0442611 запросить цену →		Guide Plate
101	07200040E запросить цену →		Retaining Ring - M4
102	04503006B запросить цену →		Tapping Screw - M3x6
2	B0442613 запросить цену →		Registration Roller Shaft
3	B0444618 запросить цену →		Spring Holder
4	B0442614 запросить цену →		Driven Roller Bushing
5	AF022139 запросить цену →		Driven Roller - Front Rear
6	AF022140 запросить цену →		Middle Driven Roller
7	AA063409 запросить цену →		Right Door Spring
8	B0443801 запросить цену →		Transfer Roller
9	B0443990 запросить цену →		Positioning Spring - Transfer Roller
10	B0443866 запросить цену →		Transfer Roller Spring - Rear
11	B0443865 запросить цену →		Transfer Roller Spring - Front
12	B0443860 запросить цену →		Transfer Plate
13	B0442615 запросить цену →		Pressure Spring
14	B0443870 запросить цену →		Transfer Guide
15	B0393890 запросить цену →		ID Sensor
16	B0445214 запросить цену →		ID Sensor Harness
17	B0442821 запросить цену →		Rear Guide Mylar
18	B0444652 запросить цену →		Reverse Guide Plate
19	B0443857 запросить цену →		Separation Plate
20	B0444624 ✓ в наличии		Right Door Belt
21	B0444616 ✓ в наличии		Right Cover Lever
22	B0444615 запросить цену →		Right Door
23	B0443859 запросить цену →		Discharge Plate
24	B0444617 запросить цену →		Fusing Unit Decal
25	B0442910 запросить цену →		Guide Plate
26	B0444650 запросить цену →		Guide Plate:Reverse:Assy
27	AF022143 запросить цену →		Guide Roller
28	B0442819 запросить цену →		Front Guide Mylar
29	AA063405 запросить цену →		Lever Spring

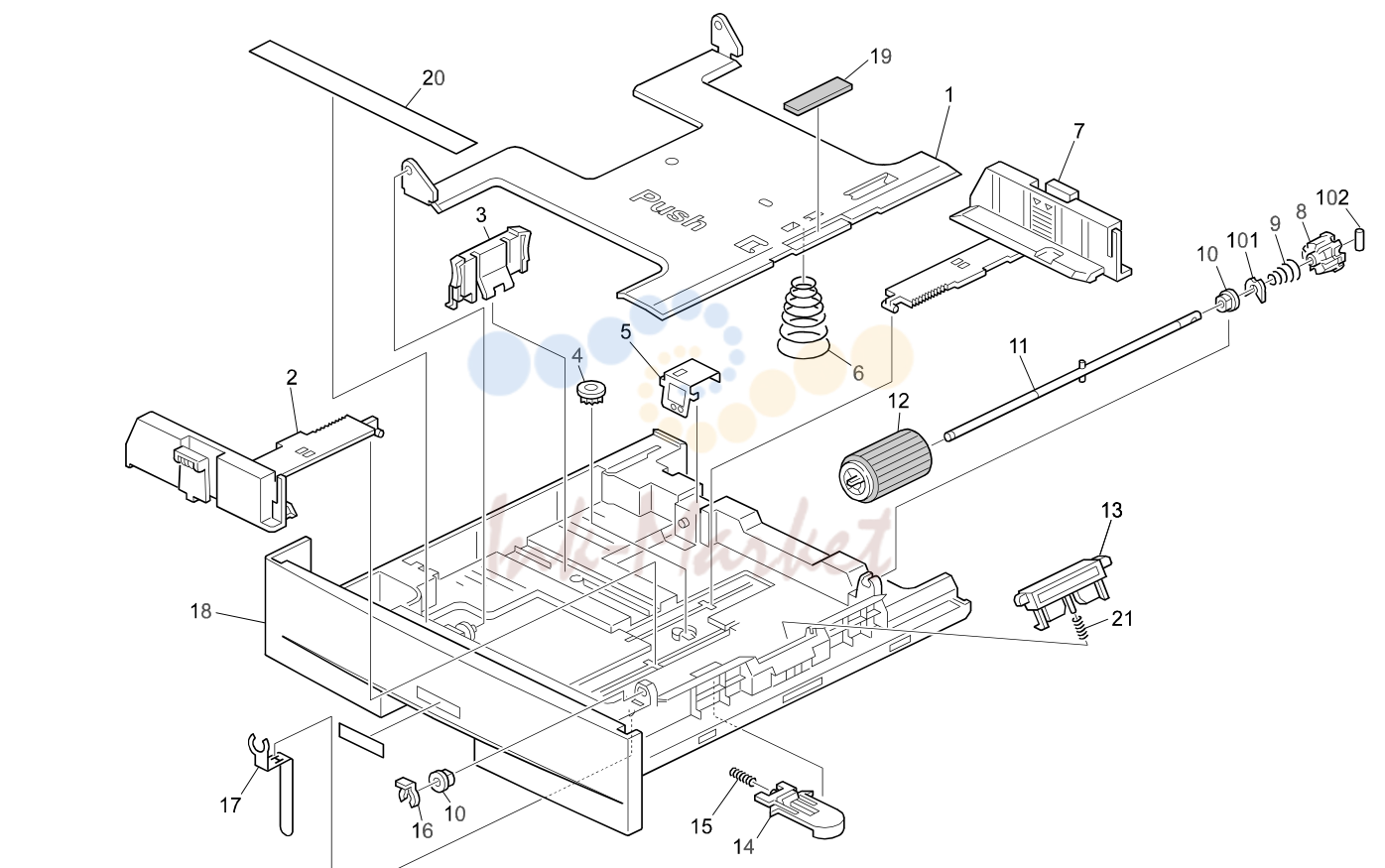

6. PAPER CASSETTE (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
1	B0442704 запросить цену →		Tray Bottom Plate
102	06220120E запросить цену →		Spring Pin - 2x12mm
2	B0442702 запросить цену →		Front Side Fence
3	B0442706 запросить цену →		End Fence
4	G8003133 запросить цену →		Side Fence Gear
5	B0442709 запросить цену →		Ground Plate
6	B0442716 запросить цену →		Pressure Spring
7	B0442703 запросить цену →		Rear Side Fence
8	B0442751 запросить цену →		Joint - Paper Feed Roller
9	B0442756 запросить цену →		Spring - Paper Feed Roller
10	50530447 запросить цену →		Bushing - 6mm
11	B0442755 запросить цену →		Shaft - Paper Feed Roller
12	AF031061 ✓ в наличии		Paper Feed Roller
13	B0442710 запросить цену →		Friction Pad
14	B0442713 запросить цену →		Stopper
15	G0202599 запросить цену →		Spring - Release Lever
16	H5213355 запросить цену →		C Ring - Paper Feed Roller
17	B0442711 запросить цену →		Ground Plate
18	B0442701 запросить цену →		Paper Tray
19	52152713 запросить цену →		Bottom Plate Pad
20	B0442720 запросить цену →		Decal - Cassette Operation
21	B0442717 запросить цену →		Pressure Spring

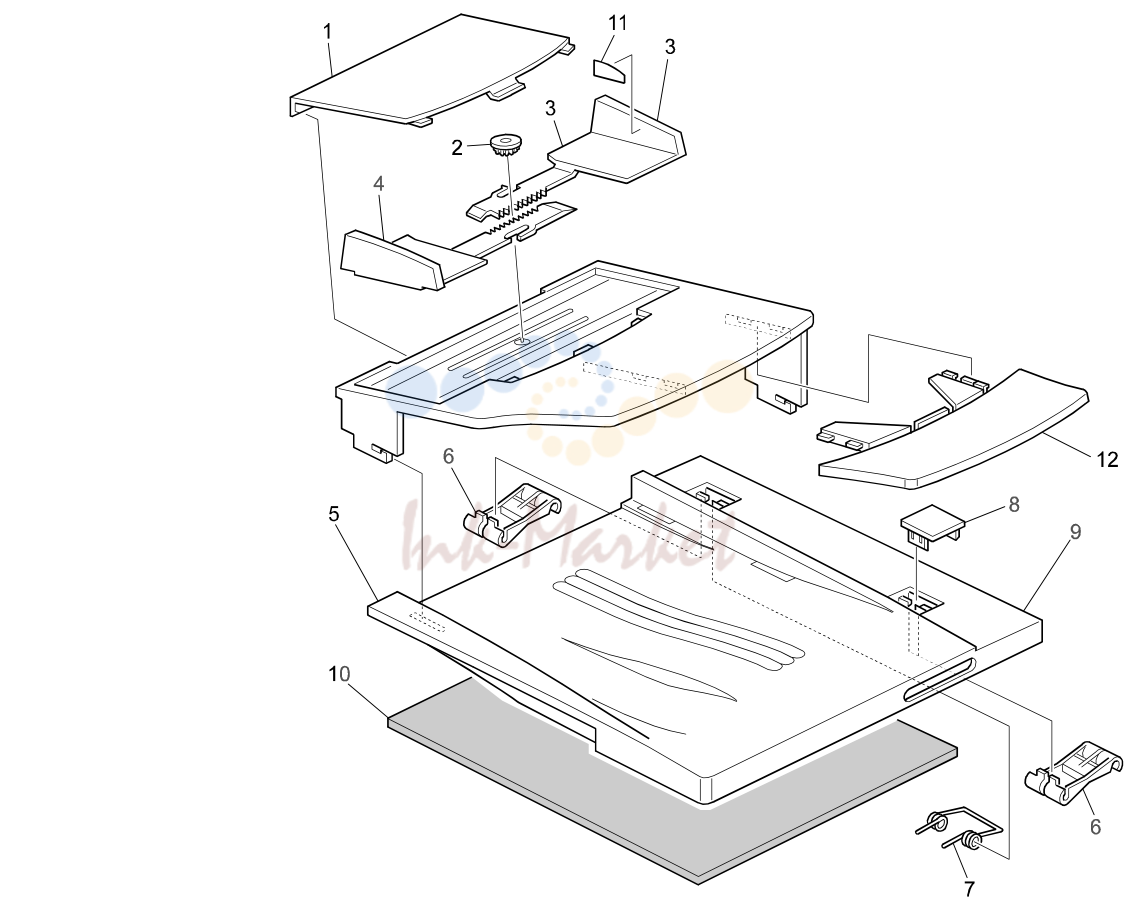

7. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
1	B0444949 запросить цену →		Cover - Original Table
2	BB013003 запросить цену →		Gear - 14Z
3	B0444951 запросить цену →		Rear Guide
4	B0444950 запросить цену →		Front Guide
5	B0444948 запросить цену →		Original Table
6	B0441381 запросить цену →		Platen Cover Hinge
7	B0441383 запросить цену →		Platen Cover Spring
8	B0441384 запросить цену →		Hinge Cover
9	B0441393 запросить цену →		Platen Cover
9	B0441394 запросить цену →		Platen Cover
10	B0441385 запросить цену →		Platen Cover Sheet
11	B0444999 запросить цену →		Original Insert Decal
12	B0444953 запросить цену →		Original Auxiliary Table - NA

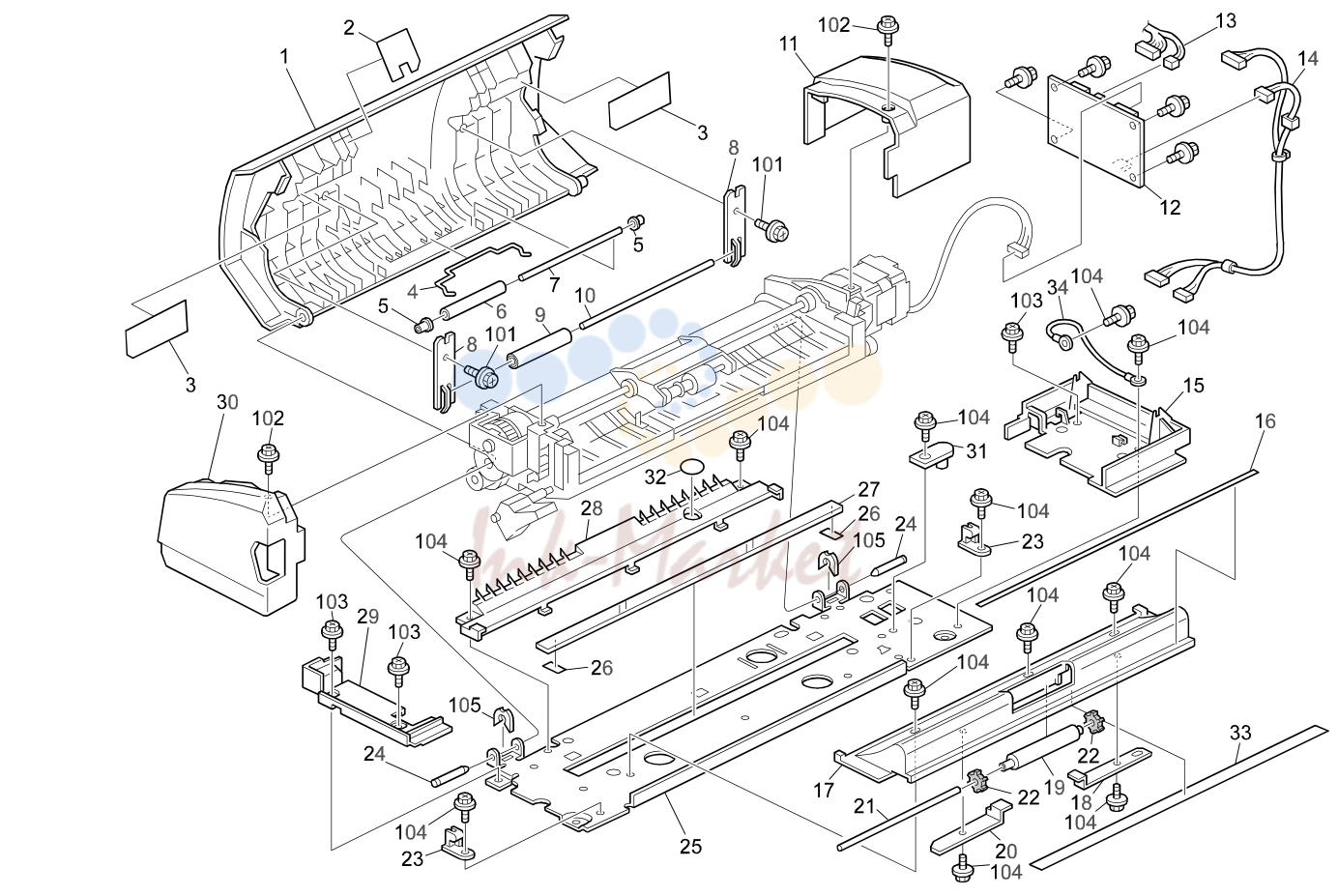

8. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

№	Артикул	Альт. артикул	Описание
1	B0444852 запросить цену →		Upper Cover
32	B0444942 запросить цену →		Shielding Plate
2	B0444851 запросить цену →		Myler Guide
33	AC060004 запросить цену →		White Standard Sheet - ADF
3	B0444850 запросить цену →		Covermylar
34	B0444970 запросить цену →		ADF Ground Wire
4	B0444859 запросить цену →		Pressure Spring
5	AA080323 запросить цену →		Roller Collar
6	AF022145 запросить цену →		Pressure Roller
7	AA145825 запросить цену →		Pressure Shaft
8	B0444855 запросить цену →		Plate Spring
9	AF022144 запросить цену →		Pressure Roller
10	AA140807 запросить цену →		Shaft-pressure
11	B0444925 запросить цену →		Rear Upper Cover (B046 NA)
11	B0444924 запросить цену →		Rear Upper Cover (B044)(EU)
12	B0465170 запросить цену →		DF Boad
13	B0465231 запросить цену →		Sensor Harness
14	B0465226 запросить цену →		DFB Harness
15	B0444927 запросить цену →		Rear Lower Cover (NA)
15	B0444926 запросить цену →		Rear Lower Cover (EU)
16	AA002256 запросить цену →		Scale Decal
17	B0444934 запросить цену →		Guide Plate
18	B0444936 запросить цену →		Plate Spring
19	AF022146 запросить цену →		Pressure Roller
20	B0444938 запросить цену →		Plate Spring
21	AA145826 запросить цену →		Pressure Shaft
22	B0444937 запросить цену →		Collar
23	B0444939 запросить цену →		Lock Guide
24	B0444940 запросить цену →		Contact Point Shaft
25	B0444931 запросить цену →		Base Plate
26	B0444941 запросить цену →		Exposure Glass Spacer
27	AC013005 запросить цену →		DF Exposure Glass
28	B0444935 запросить цену →		Guide Plate-exposure Glass
101	04503008B запросить цену →		Tapping Screw - M3x8
29	B0444923 запросить цену →		Front Lower Cover (NA)
102	04513006H запросить цену →		Tapping Screw - 3x6
29	B0444922 запросить цену →		Front Lower Cover (EU)
103	05930080B запросить цену →		Hexagonal Set Screw-m3x8
30	B0444921 запросить цену →		Front Upeer Cover (NA)
30	B0444920 запросить цену →		Front Upper Cover (EU)
104	04513006B запросить цену →		Tapping Screw - M3x6
105	08050089 запросить цену →		Retaining Ring - M4
31	B0444964 запросить цену →		Positioning Pin

9. IInnddeexx QQ’’ttyy PPeerr IInnddeexx QQ’’ttyy PPeerr

№	Артикул	Альт. артикул	Описание
1	B0444865 запросить цену →		Feed Bracket
36	B0444833 запросить цену →		Magnetic Clutch
2	AB011325 запросить цену →		Gear - 18Z
37	B0444902 запросить цену →		Magnetic Clutch Bracket
38	AA161151 запросить цену →		Cushion
3	H0851514 запросить цену →		Spring Clutch
4	AF031062 ✓ в наличии		Feed Roller
39	G0201160 запросить цену →		Snap Ring
40	B0444854 запросить цену →		Spacer
5	H3061288 запросить цену →		Clutch Roller
6	AB011324 запросить цену →		Gear - 16Z
41	B0444853 запросить цену →		Separation Myler
7	B0444870 запросить цену →		Pickup Shaft
8	H5211287 запросить цену →		Gear - Pickup Roller
9	H5211288 запросить цену →		Collar - Pickup
10	AF030363 ✓ в наличии		Pickup Roller
11	H5211350 запросить цену →		Pad - Pick-up
12	B0444960 запросить цену →		Rear Guide Plate
13	B0444890 запросить цену →		Separation Guide Plate
14	B0444959 запросить цену →		Front Guide Plate
15	B0444869 запросить цену →		Feed Shaft
16	H5211314 запросить цену →		Spring Clutch - M6
17	H0062316 запросить цену →		Clutch Spacer
18	B0444886 запросить цену →		Reverse Roller Holder
19	AF032030 ✓ в наличии		Reverse Roller
20	B0444885 запросить цену →		Reverse Roller Shaft
21	H3061358 запросить цену →		Rear Drive Gear
22	B0444881 запросить цену →		Reverse Bracket
23	B0444879 запросить цену →		Separation Shaft
24	B0444961 запросить цену →		Oneway Clutch
25	B0444831 запросить цену →		ADF Pressure Plate
26	AA120105 запросить цену →		Discharge Brush
27	H3061315 запросить цену →		Pressure Reverse Spring
28	AW500026 запросить цену →		Original Sensor
29	B0444878 запросить цену →		Front Spring Plate
30	AA063869 запросить цену →		Pressure Plate Spring - Front
31	AA066591 запросить цену →		Lock Spring
101	07200030E запросить цену →		Retaining Ring - M3
102	07200040E запросить цену →		Retaining Ring - M4
32	B0444905 запросить цену →		Front Lock Lever
33	BB013002 запросить цену →		Gear - 26Z
103	04503008B запросить цену →		Tapping Screw - M3x8
104	08053480 запросить цену →		Bushing - 6mm
34	AB017591 запросить цену →		Gear - 18/30Z
35	B0444873 запросить цену →		Magnetic Clutch Cover
105	08050089 запросить цену →		Retaining Ring - M4

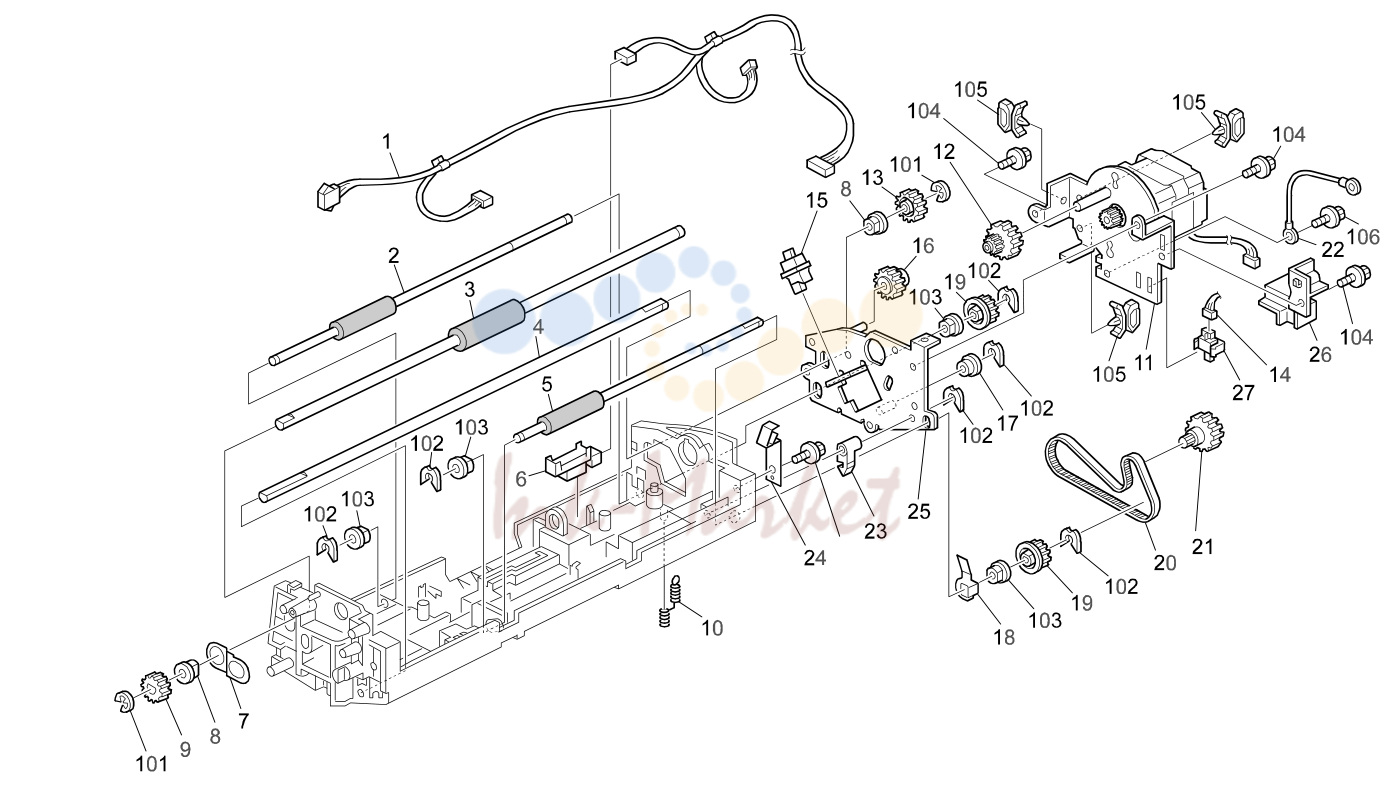

10. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	B0465231 запросить цену →		Sensor Harness
102	08050089 запросить цену →		Retaining Ring - M4
2	AF020551 запросить цену →		Roller
3	AF020553 запросить цену →		Shaft
103	08053480 запросить цену →		Bushing - 6mm
104	04503008B запросить цену →		Tapping Screw - M3x8
4	B0444903 запросить цену →		Shaft
5	AF020552 запросить цену →		Roller
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
106	04513006B запросить цену →		Tapping Screw - M3x6
6	AW010049 запросить цену →		Photo Reflection Sensor
7	B0444898 запросить цену →		Front Ground Plate
8	H5211311 запросить цену →		Busing
9	AB011327 запросить цену →		Gear-19z
10	AA063868 запросить цену →		Pressure Plate Spring - Rear
11	B0444834 запросить цену →		DF Motor - DC24V
12	AB017590 запросить цену →		Gear - 14/44Z
13	AB011328 запросить цену →		Gear - 22Z
14	B0465230 запросить цену →		Harness - On Off Detector
15	AW500023 запросить цену →		Push Switch
16	AB011326 запросить цену →		Gear - 17Z
17	AA080324 запросить цену →		Timing Belt Collar
18	B0444899 запросить цену →		Rear Ground Plate
19	AB030712 запросить цену →		Pulley
20	AA043503 запросить цену →		Timing Belt - 113T
21	AB017589 запросить цену →		Gear - 16/44Z
22	B0444970 запросить цену →		ADF Ground Wire
23	B0444906 запросить цену →		Rear Lock Lever
24	B0444880 запросить цену →		Spring Plate
25	B0444907 запросить цену →		Rear Bracket
26	B0444883 запросить цену →		Inner Cover-motor
27	H5155018 запросить цену →		Cover Switch - Fusing Exit

11. OPTICS SECTION 1 (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	B0441700 запросить цену →		1st Scanner
2	B0441717 запросить цену →		Lamp Stabilizer Harness
102	04513006B запросить цену →		Tapping Screw - M3x6
3	AZ500058 запросить цену →		Lamp Stabilizer
4	AX500078 запросить цену →		Exposure Lamp
5	B0441715 запросить цену →		Timing Belt Holder
6	AC030145 запросить цену →		1st Mirror
7	B0391757 запросить цену →		1st Mirror Holder
8	B0441793 запросить цену →		Flat Cable - SBU
9	B0441770 запросить цену →		Lens Unit
10	B0441745 запросить цену →		Rear Pulley Bracket
11	B0441741 запросить цену →		Front Pulley Bracket
12	B0391785 запросить цену →		Scanner Drive Pulley
13	B0391786 запросить цену →		Tension Spring
14	B0441730 запросить цену →		2nd Scanner
15	AA042052 запросить цену →		Scanner Drive Belt
16	AC030146 запросить цену →		2nd Mirror
17	B0391781 запросить цену →		2nd Mirror Holder
18	B0441751 запросить цену →		Flat Cable Guide
19	B0441683 запросить цену →		Supporting Plate
20	A2501824 запросить цену →		Exposure Glass Sheet
21	AW020119 запросить цену →		Photointerruptor - LG-248l1
22	B0441681 запросить цену →		Scale Bracket
23	B0441677 запросить цену →		Core Holder
24	B0441719 запросить цену →		Scanner Slider Pin
25	H5555153 запросить цену →		Ferrite Core

12. OPTICS SECTION 2 (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
1	B0441816 запросить цену →		Front Idler Bracket
101	04513006B запросить цену →		Tapping Screw - M3x6
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
2	AA043939 запросить цену →		Timing Belt 640t
103	03603006W запросить цену →		Philips Pan Head Screw- M3x6
3	B0441818 запросить цену →		Rear Idler Bracket
104	07403906 запросить цену →		Ball Bearing - 6x15x5
4	B0391704 запросить цену →		Spring - Timing Pulley
5	B0441654 запросить цену →		Rear Rail
105	07200060W запросить цену →		Retaining Ring - M6
6	B0441653 запросить цену →		Front Rail
106	11050487 запросить цену →		Harness Clamp
7	AW020119 запросить цену →		Photointerruptor - LG-248l1
8	B0441665 запросить цену →		Scale Bracket
9	B0441667 запросить цену →		Harness Sheet
10	B0441663 запросить цену →		Lens Bracket
11	B0441675 запросить цену →		ADF Board Bracket
12	AB033095 запросить цену →		Drive Pully - 41T/37T
13	B0391695 запросить цену →		Flange - Pulley
14	B0441815 запросить цену →		Scanner Drive Shaft
15	B0441810 запросить цену →		Stepper Motor - DC5.6V
16	B0391680 запросить цену →		Gear/Pulley - 60/47Z
17	B0391696 запросить цену →		Timing Belt - 142.5XL
18	B0391681 запросить цену →		Tension Spring
19	AB030711 запросить цену →		Drive Pully - 37T
20	AA082046 запросить цену →		Bushing - 6x12x6
21	B0441661 запросить цену →		Belt Clamp Bracket
22	B0441671 запросить цену →		Bracket
23	B0441669 запросить цену →		Stopper Bracket - 1st Scanner
24	B0441668 запросить цену →		Rear Stopper Bracket

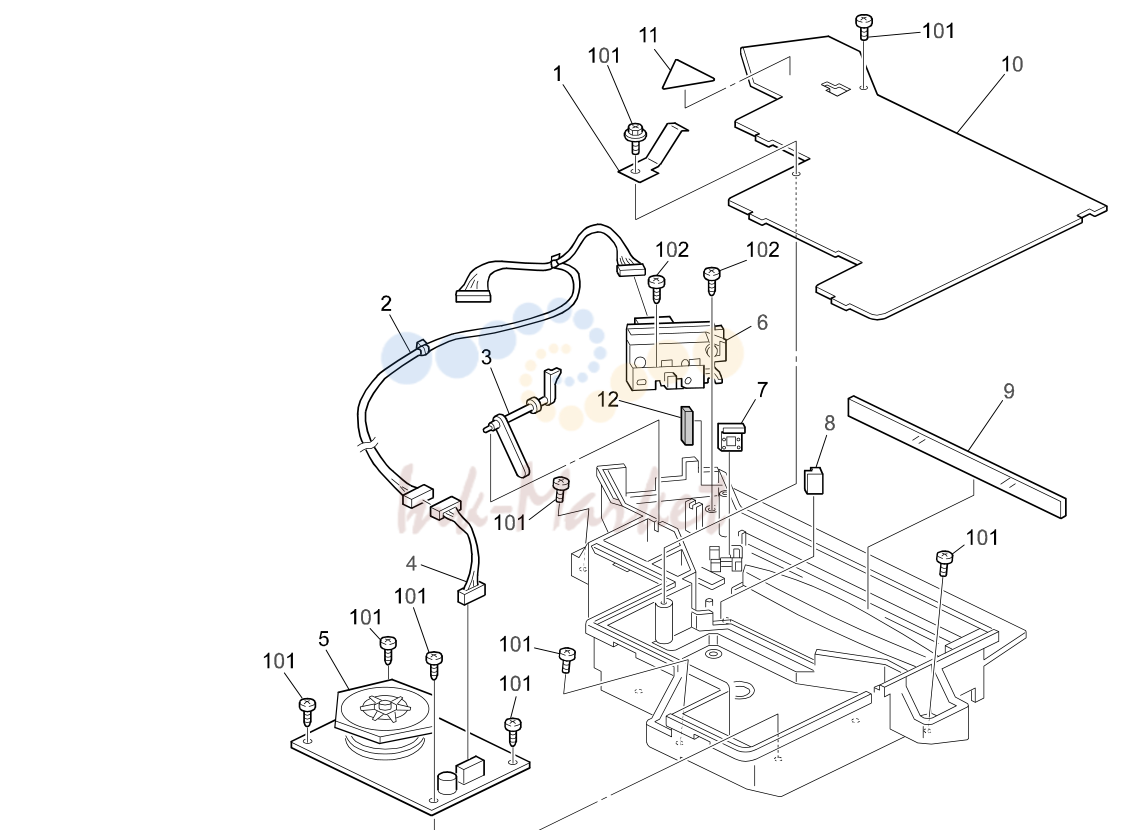

13. LASER UNIT (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
1	B0441943 запросить цену →		Ground Plate
102	04523010B запросить цену →		Tapping Bind Screw - M3x10
2	B0445204 запросить цену →		Harness-lase Unit
3	B0441944 запросить цену →		Shutter Plate
4	B0441935 запросить цену →		Harness - Polygon Scanner
5	AX060227 запросить цену →		Polygon Scanner
6	B0441911 запросить цену →		Laser Diode Unit
7	G0252730 запросить цену →		Cylindrical Lens
8	G0252731 запросить цену →		Syinchronizing Detector Lens
9	B0441931 запросить цену →		Shield Glass
10	B0441941 запросить цену →		Laser Unit Cover
11	G0291982 запросить цену →		LD - Decal
12	B0441906 запросить цену →		Seal - LDU

14. PCU SECTION (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
1	B0441069 запросить цену →		Duct Shield
101	04503008B запросить цену →		Tapping Screw - M3x8
2	AX500079 запросить цену →		Quenching Lamp
3	B0441176 запросить цену →		Toner Supply Shaft (B044/B046)
3	B0441191 запросить цену →		Toner Supply Shaft (B045/B049)
4	B0441175 запросить цену →		Pressure Spring (B044/B046)
4	B0441172 запросить цену →		Pressure Spring (B045/B049)
5	AB040019 запросить цену →		Spring Clutch
6	B0441068 запросить цену →		Toner Supply Rail
7	AB010358 запросить цену →		Gear - 64Z
8	B0441183 запросить цену →		Electrode Plate - Charge
9	B0445220 запросить цену →		HVP C Harness
10	B0445222 запросить цену →		HVP T Harness
11	B0441184 запросить цену →		Electrode Plate - Transfer
12	AA113032 запросить цену →		Electrode Plate - Development
13	B0445221 запросить цену →		HVP B Harness
14	AB017582 запросить цену →		Coupled Gear 22/50Z
15	AA148607 запросить цену →		Shaft - Paper Feed Roller
16	AB000022 запросить цену →		Drum Shaft
17	B0441100 запросить цену →		Shutter
18	B0441101 запросить цену →		Shutter Spring
19	AB000023 запросить цену →		Development Shaft
20	B0441103 запросить цену →		Shutter Cover
21	G0143291 запросить цену →		Snap Ring - Pick Up
22	B0443020 запросить цену →		Toner Supply Unit
23	A1843420 запросить цену →		Bottle Chuck
24	B0443426 запросить цену →		Chuck Shaft
25	B0443422 запросить цену →		Toner Slider
26	B0443460 запросить цену →		Cam - Handle
27	A1843411 запросить цену →		Chuck Spring
28	G0203334 ✓ в наличии		Slider Ass`y
29	B0443465 запросить цену →		Cover - Toner Supply Unit
30	B0443244 запросить цену →		Toner Protection Seal

15. FUSING UNIT (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
36	B0444105 запросить цену →		Pressure Frame
1	B0444165 запросить цену →		Discharge Brush
2	B0444166 запросить цену →		Spring Plate
37	B0444150 запросить цену →		Hot Roller Stopper
38	B0444170 запросить цену →		Fusing Gear
3	B0444183 ✓ в наличии		Feeler
39	AE031034 запросить цену →		Fusing Bushing
4	B0444185 запросить цену →		Guide Plate
40	AE011061 ✓ в наличии		Hot Roller
5	B0444138 запросить цену →		Spring
6	AF022141 запросить цену →		Turn - Roller
41	AX440137 запросить цену →		Fusing Lamp - 120V 600W
41	AX440138 запросить цену →		Fusing Lamp - 230V 600W
7	AF040587 запросить цену →		Exit Roller
8	AF022142 запросить цену →		Middle Roller
42	G0294158 запросить цену →		Screw - M3X13
43	B0444131 ✓ в наличии		Bushing-pressure Release
9	AF040588 запросить цену →		Exit Roller
44	B0444153 ✓ в наличии		Cushion
10	B0444154 запросить цену →		Exit Spring
11	AW020119 запросить цену →		Photointerruptor - LG-248l1
45	B0444134 запросить цену →		Electric Plate-fusing
46	B0444136 запросить цену →		Ground Plate
12	B0445203 запросить цену →		Harness
13	B0444184 запросить цену →		Idler Gear
47	B0444401 запросить цену →		Paper Holder Stand
14	B0444145 запросить цену →		Idler Gear
15	B0444144 запросить цену →		Electrode Plate Cover
16	B0444101 запросить цену →		Fusing Frame
17	B0444199 запросить цену →		Thermo Switch
18	AW100060 ✓ в наличии		Thermistor
19	B0444196 запросить цену →		Thermofuse
20	B0444151 запросить цену →		Pickoff Spring Pawl
21	AE044036 запросить цену →		Stripper Pawls
22	B0444135 запросить цену →		Lamp Holder
23	B0444107 запросить цену →		Front Spring Plate
24	B0444106 запросить цену →		Guide Plate
25	B0444108 запросить цену →		Rear Spring Plate
26	AE020107 запросить цену →		Pressure Roller
27	B0444152 запросить цену →		Pressure Spring
28	B0444130 запросить цену →		Pressure Lever
29	B0444141 ✓ в наличии		Pressure Release Lever - Front
30	B0444146 ✓ в наличии		Pressure Release Lever - Rear
31	B0444132 запросить цену →		Side Plate
101	04503008B запросить цену →		Tapping Screw - M3x8
32	AE031035 ✓ в наличии		Pressure Roller Bushing
33	B0444200 ✓ в наличии		Fusing Plate Nut
102	04513006B запросить цену →		Tapping Screw - M3x6
34	B0444201 запросить цену →		Fusing Harness Cover
103	04503010B запросить цену →		Tapping Screw - M3x10
35	B0444161 запросить цену →		Warning Decal
104	09543008B запросить цену →		Philips Screw - M3x8

16. DRIVE SECTION (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	BB013001 запросить цену →		Gear - 27Z
102	04503010B запросить цену →		Tapping Screw - M3x10
2	AB017588 запросить цену →		Coupled Gear - 18/40Z
3	AB011442 запросить цену →		Gear - 26Z
103	11050197 запросить цену →		Wire Saddle
4	AB017581 запросить цену →		Coupled Gear - 29/69Z
104	07200040E запросить цену →		Retaining Ring - M4
5	AB011441 запросить цену →		Gear - 29Z
6	AB017587 запросить цену →		Coupled Gear - 17/44Z
7	AB017584 запросить цену →		Coupled Gear - 17/67Z
8	AB017580 запросить цену →		Coupled Gear - 44/67Z
9	AB017586 запросить цену →		Coupled Gear - 43/53Z
10	AB011438 запросить цену →		Gear - 41Z
11	AB010359 запросить цену →		Gear - 49Z
12	AB017585 запросить цену →		Coupled Gear - 17/44Z
13	AX200234 запросить цену →		Magnetic Clutch - 43Z
14	AB017583 запросить цену →		Coupled Gear - 43/91Z
15	B0442820 запросить цену →		Ground Plate - Manual Feed
16	B0441157 запросить цену →		Side Plate - Manual Feed
17	AA120104 запросить цену →		Ground Plate - Registration
18	AA120108 запросить цену →		Ground Plate - Drum
19	B0441156 запросить цену →		Rear Drive Plate
20	AX060226 запросить цену →		Main Motor - DC20W
21	B0441158 запросить цену →		Bracket
22	50530447 запросить цену →		Bushing - 6mm
23	54244142 запросить цену →		Bushing - Cleaning Roller

17. ELECTRICAL SECTION (B044/B045/B046/B049)

№	Артикул	Альт. артикул	Описание
101	04503035B запросить цену →		Tapping Screw - M3x35
1	AX640130 запросить цену →		Cooling Fan - DC24V/4.3W
2	B0445790 запросить цену →		Power Pack - BCT
102	04503008B запросить цену →		Tapping Screw - M3x8
3	B0445217 запросить цену →		Power Pack Harness
103	04513006B запросить цену →		Tapping Screw - M3x6
4	B0445201 запросить цену →		HPS Harness
104	09504006B запросить цену →		Screw - M4X6
5	B0445202 запросить цену →		Harness - Paper Feed Sensor
6	B0445205 запросить цену →		Operation Harness
7	B0445216 запросить цену →		Main Motor Harness
8	B0445213 запросить цену →		Registration Sensor Harness
9	B0445200 запросить цену →		Toner Connecting Harness
10	B0445218 запросить цену →		Harness - Paper End Sensor
11	B0445210 запросить цену →		Door Switch Harness
12	B0445206 запросить цену →		Harness - Power Supply Unit
13	H5555006 запросить цену →		Power Supply Cord - 120V
13	H5555008 запросить цену →		Power Supply Cord (230V)
14	H5556100 запросить цену →		FCU - C1 - 230V (B044/B045)
14	H5556105 запросить цену →		FCU - C1 - 120V (B044/B045)
14	H5556110 запросить цену →		FCU - CF1 - 230V (B046/B049)
14	H5556115 запросить цену →		FCU - CF1 - 120V (B046/B049)
15	B0445223 запросить цену →		Harness - Paper Feed Table
16	B0445801 запросить цену →		Shading Plate
17	H5555010 запросить цену →		Power Supply Unit - 120V
17	H5555000 запросить цену →		PSU -200V
18	B0445806 запросить цену →		Ground Plate-dfb
19	B0445805 запросить цену →		Ferrite Core Holder
20	B0445209 запросить цену →		AC Harness - 120V
20	B0445208 запросить цену →		Harness - Fusing - EU
21	H5555150 запросить цену →		Ferrite Core
22	AX310042 запросить цену →		Total Counter - 6FIG 24V (B044/B046)
23	H5555151 запросить цену →		Ferrite Core
24	H5555152 запросить цену →		Ferrite Core

Каталог очень большой (1010 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
