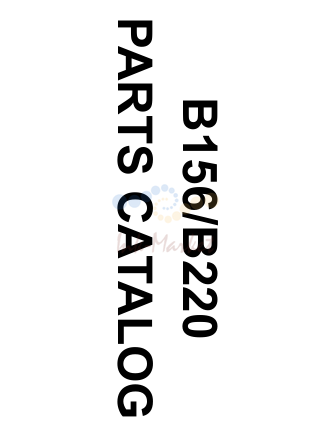

1. PARTS

№	Артикул	Описание
1	B1561259 запросить цену →	Door:Front (NA/Asia)
18	B1541310 запросить цену →	Cover:Rear (NA/Asia)
18	B1561310 запросить цену →	Cover:Rear (EU)
1	B1541250 запросить цену →	Door:Front (EU)
2	B0511360 запросить цену →	Cover - Main Switch
19	B0391364 запросить цену →	Rivet - M7
20	B1541322 запросить цену →	Cover:Oil Tank (NA/Asia)
3	B1567520 запросить цену →	Model Name Plate: Ricoh (B156)
20	B1561322 запросить цену →	Cover:Oil Tank (EU)
3	B1567521 запросить цену →	Model Name Plate: Savin (B156)
3	B1567522 запросить цену →	Model Name Plate: GES (B156)
21	B1567505 запросить цену →	Operating Instructions:System:RIC:NA:English
21	B1567540 запросить цену →	Operating Instructions:System:RIC:AA:English
3	B1567523 запросить цену →	Model Name Plate: LAN (B156)
3	B1567524 запросить цену →	Model Name Plate: INF (B156)
22	AA012125 запросить цену →	Filter:Exhaust:Scanner
23	B0511317 запросить цену →	Rear Filter Cover - Development (NA/Asia)
3	B1567525 запросить цену →	Model Name Plate: NRG:NSA (B156)(EU)
3	B1567526 запросить цену →	Model Name Plate: NRG:REX (B156)(EU)
23	B1561317 запросить цену →	Cover:Filter:Rear:Development (EU)
3	B1567527 запросить цену →	Model Name Plate: NRG:GES (B156)(EU)
24	AA012123 запросить цену →	Filter:Exhaust
3	B2207520 запросить цену →	Model Name Plate: Ricoh (B220)
25	B0511326 запросить цену →	Rear Small Cover - Filter (NA/Asia)
3	B2207521 запросить цену →	Model Name Plate: Savin (B220)
25	B1561326 запросить цену →	Cover:Filter:Rear:Small (EU)
26	B0511316 запросить цену →	Rear Cover - Cap (NA/Asia)
3	B2207522 запросить цену →	Model Name Plate: GES (B220)
26	B1561316 запросить цену →	Cover:Rear:Cap (EU)
3	B2207523 запросить цену →	Model Name Plate: LAN (B220)
3	B2207524 запросить цену →	Model Name Plate: INF (B220)
27	B0511320 запросить цену →	Rear Filter Cover (NA/Asia)
3	B2207525 запросить цену →	Model Name Plate: NRG:NAS (B220)(EU)
27	B1561320 запросить цену →	Cover:Filter:Rear (EU)
28	G0701077 запросить цену →	Sound Proofing - Cover Filter
3	B2207526 запросить цену →	Model Name Plate: NRG:REX (B220)(EU)
3	B2207527 запросить цену →	Model Name Plate: NRG:GES (B220)(EU)
29	B0511324 запросить цену →	Seal - Filter Cover
4	G0709531 запросить цену →	Decal - Power Source
30	B0511328 запросить цену →	Seal - Filter Cover
31	B0511323 запросить цену →	Filter Cover (NA/Asia)
5	A1661363 запросить цену →	Hinge Pin
6	G0701253 запросить цену →	Magnet Catch - Front Cover
31	B1561323 запросить цену →	Cover:Filter:Maintenance (EU)
7	B2201394 запросить цену →	Sheet:Operate:T-C1:EXP
32	AA012124 запросить цену →	Filter:Duct:Exhaust
8	A2591522 запросить цену →	Decal - Inner Cover
33	AA010113 запросить цену →	Ozone Filter
9	B0511371 запросить цену →	Inner Right Lower Cover
34	B0511315 запросить цену →	Rear Cover - Duplex (NA/Asia)
34	B1561315 запросить цену →	Cover:Rear:Duplex (EU)
10	G0701375 запросить цену →	Development Inner Cover
35	B1541311 запросить цену →	Cover:Rear Lower:DOM (NA/Asia)
11	GA003014 запросить цену →	Decal - Paper Tray
12	B1548521 запросить цену →	Holder:Operating Instructions
35	B1561311 запросить цену →	Cover:Rear Lower (EU)
36	B0511325 запросить цену →	Lower Cover - Fan Motor
13	G0701370 запросить цену →	Left Inner Cover
14	AG070514 запросить цену →	Magnet Catch:Ass'y
37	B1541270 запросить цену →	Cover:Right Rear (NA/Asia)
37	B1561270 запросить цену →	Cover:Right Rear (EU)
15	B0511280 запросить цену →	Left Cover (NA/Asia)
38	B0511271 запросить цену →	Gate Cap (NA/Asia)
15	B1561280 запросить цену →	Cover:Left (EU)
16	C1052352 запросить цену →	Stepped Screw - M6x1.7
38	B1561271 запросить цену →	Cap:Gate (EU)
39	G0701262 запросить цену →	Duplex Small Cap
17	G0701290 запросить цену →	Development Unit Cover (NA/Asia)
40	B0511380 запросить цену →	Rear Cap - Duplex (NA/Asia)
17	B1561390 запросить цену →	Cover:Exterior:Development Unit (EU)
101	04513008H запросить цену →	Tapping Screw - M3x8
40	B1561380 запросить цену →	Cap:Duplex:Rear (EU)
102	04514008N запросить цену →	Tapping Screw:4x8
41	G0701261 запросить цену →	Duplex Cap
42	B0511260 запросить цену →	Right Front Cover (NA/Asia)
103	04503008B запросить цену →	Tapping Screw - M3x8
42	B1561260 запросить цену →	Cover:Right Front (EU)
43	B1567509 запросить цену →	Operating Instructions:Copy:RIC:NA:English
43	B1567541 запросить цену →	Operating Instructions:Copy:RIC:AA:English
43	B1567551 запросить цену →	Operating Instructions:Printer:English
43	B1567571 запросить цену →	Operating Instructions:Security:English
44	B1321531 запросить цену →	Panel:Logo
45	B0511273 запросить цену →	Gap Absorber Seal - 10x18x4
46	B1541291 запросить цену →	Damper:Cover:Exterior:Development Unit
47	B1541053 запросить цену →	Cap:Grip
48	AA003025 запросить цену →	Decal:Misfeed Removal:Exit
49	B0651371 запросить цену →	Cloth Holder
50	B0651374 запросить цену →	Cloth - DF Exposure Glass
51	AA000239 запросить цену →	Decal:Color:Mfp

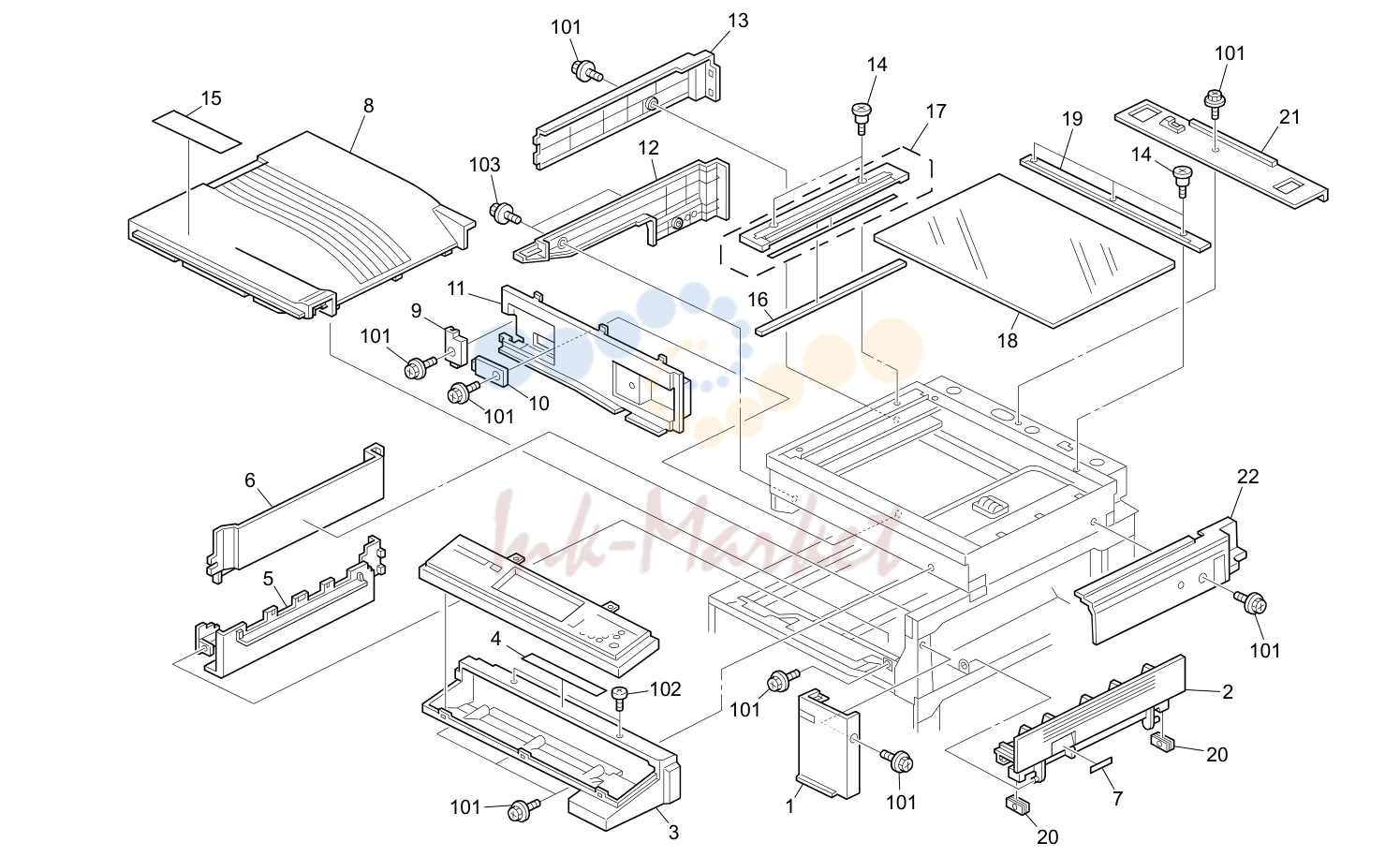

2. EXTERIOR 2 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
101	04513008H запросить цену →	Tapping Screw - M3x8
1	B1541205 запросить цену →	Cover:Front:Right Upper: (NA/Asia)
1	B1571205 запросить цену →	Cover:Front:Right Upper: Ass'y (EU)
102	03530050H запросить цену →	Screw - M3X5
2	B0511300 запросить цену →	Paper Exit Cover - Sub Unit
103	04513006N запросить цену →	Tapping Screw - 3x6
3	B0511345 запросить цену →	Front Cover - Scanner (NA/Asia)
3	B1561345 запросить цену →	Cover:Scanner:Front (EU)
4	B0511347 запросить цену →	Caution Chart Decal - English
5	B1561251 запросить цену →	Cover:Exit:Right
6	B1561252 запросить цену →	Cover:Exit:Upper
7	AA003023 запросить цену →	Decal:Grip:Exit
8	B1561250 запросить цену →	Cover:Exit
9	B0511255 запросить цену →	Exit Connecting Cover - Cap (NA/Asia)
9	B1561255 запросить цену →	Cover:Exit:Connecting:Cap (EU)
10	B0511253 запросить цену →	Cover - Rear Exit (NA/Asia)
10	B1561253 запросить цену →	Cover:Exit:Rear (EU)
11	B0511254 запросить цену →	Rear Exit Cover - Cap (NA/Asia)
11	B1561254 запросить цену →	Cover:Exit:Rear:Cap (EU)
12	B0511290 запросить цену →	Left Upper Cover (NA/Asia)
12	B1561290 запросить цену →	Cover:Left Upper (EU)
13	B0511341 запросить цену →	Left Cover - Scanner (NA/Asia)
13	B1561341 запросить цену →	Cover:Scanner:Left (EU)
14	A1931759 запросить цену →	Stepped Screw
15	AA000663 запросить цену →	Decal:Power Source:Inkjet:Engllish
16	BC012001 запросить цену →	Exposure Glass:Sheet Through:332x14
17	B3867106 запросить цену →	Scale:Machine or Copier:Ass'y (NA)
17	B0241680 запросить цену →	Left Scale (EU)
18	A2501752 ✓ в наличии	Exposure Glass
19	B0241701 запросить цену →	Inner Back Scale
20	AG070514 запросить цену →	Magnet Catch:Ass'y
21	B0511340 запросить цену →	Rear Cover - Scanner (NA/Asia)
21	B1561340 запросить цену →	Cover:Scanner:Rear (EU)
22	B0511342 запросить цену →	Right Cover - Scanner (NA/Asia)
22	B1561342 запросить цену →	Cover:Scanner:Right (EU)

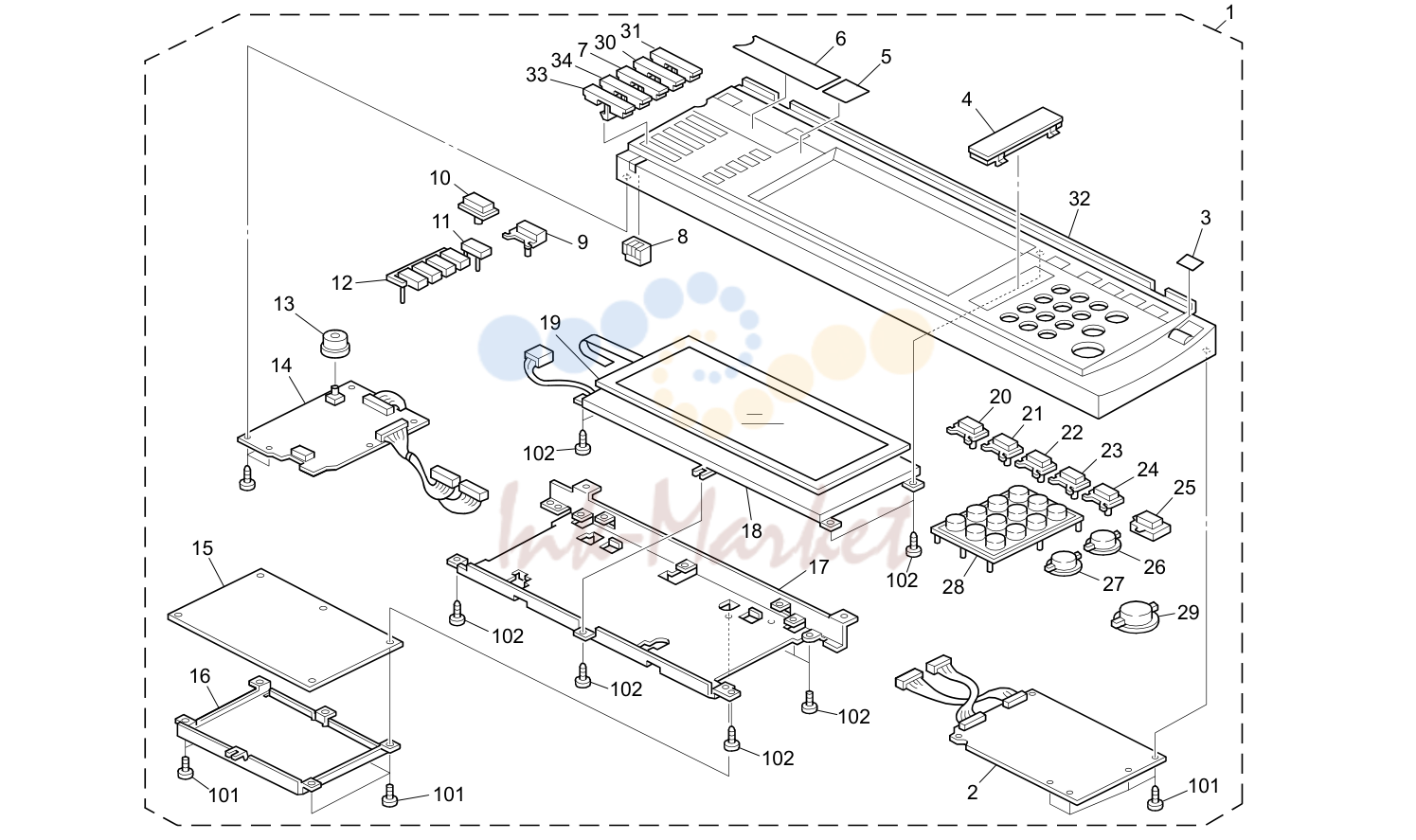

3. OPERATION PANEL (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
30	G5702074 запросить цену →	Keytop - Switch (EU)
1	B1541455 запросить цену →	Operation Sub-unit: NA: Ass'y
31	G5702063 запросить цену →	Keytop Copy (NA/Asia)
1	B1541456 запросить цену →	Operation Sub-unit: EU: Ass'y
1	B1541458 запросить цену →	Operation Sub-unit: T-C1: AA: Ass'y
31	G5702073 запросить цену →	Keytop Copy (EU)
32	B0511485 запросить цену →	Case - Operation Panel(NA/Asia)
2	B1801991 запросить цену →	PCB: Operation Sub-unit: Right
32	G5702051 запросить цену →	Case - Operation Panel (EU)
3	G5702068 запросить цену →	Sheet Power Source (NA/Asia)
33	G5702067 запросить цену →	Keytop Scanner - NA (Letter)
3	G5702078 запросить цену →	Sheet Power Source (EU)
33	G5702077 запросить цену →	Keytop Scanner - EU (Symbol)
4	G5701971 запросить цену →	Keytop Cover - Right
34	G5702066 запросить цену →	Keytop Printer - NA (Letter)
5	G5701966 запросить цену →	Sheet - Color C
6	G5702080 запросить цену →	Sheet LED - English
34	G5702076 запросить цену →	Keytop Printer - EU (Symbol)
7	G5701963 запросить цену →	Keytop Switch - Large
8	G5701972 запросить цену →	Lens - Data Input
9	G5701948 запросить цену →	Keytop - Color Adjust
10	G5701951 запросить цену →	Keytop - Counter
11	B0511482 запросить цену →	Keytop - ACS
12	G5701953 запросить цену →	Keytop - Color Select
13	G5701964 запросить цену →	Knob - Contrast
14	B1801990 запросить цену →	PCB: Operation Sub-unit: Left
15	B1545236 запросить цену →	PCB: LCDC
16	B1801456 запросить цену →	Cover: LCDC
17	B1801455 запросить цену →	Bracket: Operation Sub-unit: LCD
18	B1805259 запросить цену →	LCD: HVGA: SH: BL
19	B2135222 запросить цену →	Touch Panel: HVGA
20	G5701947 запросить цену →	Keytop - Check Modes
21	G5701950 запросить цену →	Keytop - Program
22	G5702062 запросить цену →	Keytop Clear Modes - EXP
23	G5701946 запросить цену →	Keytop - Energy Saver
24	G5701945 запросить цену →	Keytop - Interrupt
25	G5701967 запросить цену →	Keytop - Power Source
26	G5701943 запросить цену →	Keytop - Sample Copy
27	G5701942 запросить цену →	Keytop - Clear/Stop
28	G5702061 запросить цену →	Keytop - 10key (NA)
28	G5701944 запросить цену →	Keytop - 10key (EU)
28	B0511491 запросить цену →	Keytop - 10key (AA)
101	03530040B запросить цену →	Screw - M3X4
29	G5701941 запросить цену →	Keytop - Start/Stop
30	G5702064 запросить цену →	Keytop - Switch (NA/Asia)
102	04523010N запросить цену →	Binding Self-tapping Screw: 3x10

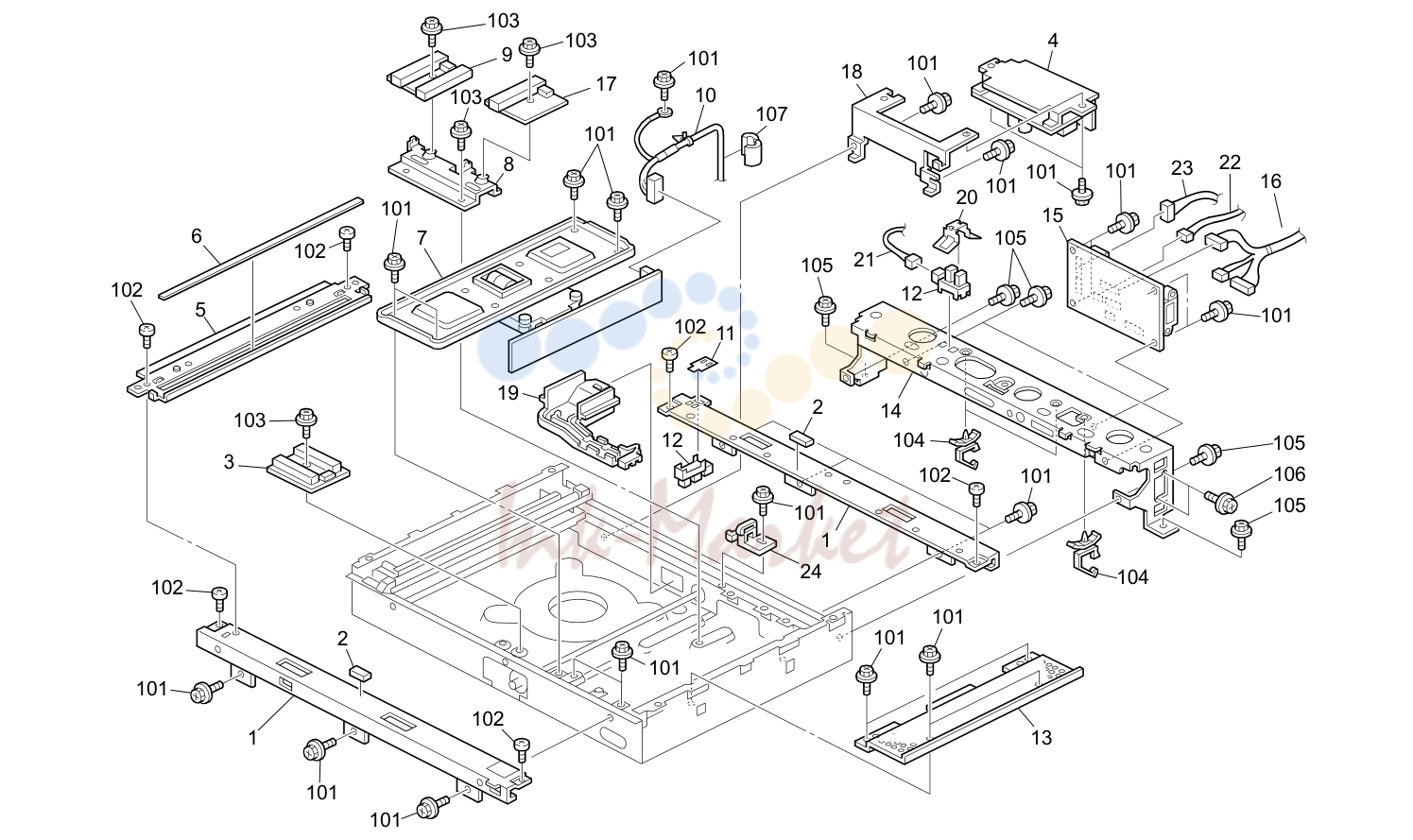

4. SCANNER UNIT 1 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
101	04513006N запросить цену →	Tapping Screw - 3x6
1	B0511727 запросить цену →	Frame:Scanner:Front
2	54421924 запросить цену →	Exposure Glass Cushion
102	04533006B запросить цену →	Tapping Screw - M3x6
3	AW010115 запросить цену →	Original Sensor:H=81.5
103	08025276 запросить цену →	Tapping Screw With Washer - M3x6
104	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
4	AZ500066 запросить цену →	Stabilizer:Xenon Lamp
5	B0511801 запросить цену →	Sheet Through Bracket - DF
105	04513008H запросить цену →	Tapping Screw - M3x8
106	04503008H запросить цену →	Tapping Screw - M3x8
6	B0511803 запросить цену →	Seal - Exposure Glass
107	16071092 запросить цену →	Ferrite Core:RFC-10
7	B1541684 запросить цену →	Lens Holder Unit
8	B0511814 запросить цену →	Bracket:Original Sensor
9	AW010114 запросить цену →	Original Sensor:H=2-66
10	B1545336 запросить цену →	Interface Cable:BICU:HF
11	A1931793 запросить цену →	Scanner Home Sensor Stopper
12	AW020145 запросить цену →	Photointerruptor:Flat
13	B1801701 запросить цену →	Inner Cover
14	B0511800 запросить цену →	Bracket - Document Feeder Hinge
15	B1545130 запросить цену →	PCB:SIO
16	B1545330 запросить цену →	Harness:Scanner:DC:Ass'y
17	AW010116 запросить цену →	Original Sensor:H=1-66
18	B1541825 запросить цену →	Bracket:Stabilizer
19	B1801803 запросить цену →	Guide:High Voltage Supply Cord:Base
20	B1541826 запросить цену →	Cover:Sensor:AKS
21	B1545332 запросить цену →	Harness:AKS
22	B1545335 запросить цену →	Harness:Scanner:Invertor
23	B1545337 запросить цену →	Harness:Scanner:Motor
24	B1801801 запросить цену →	Grip

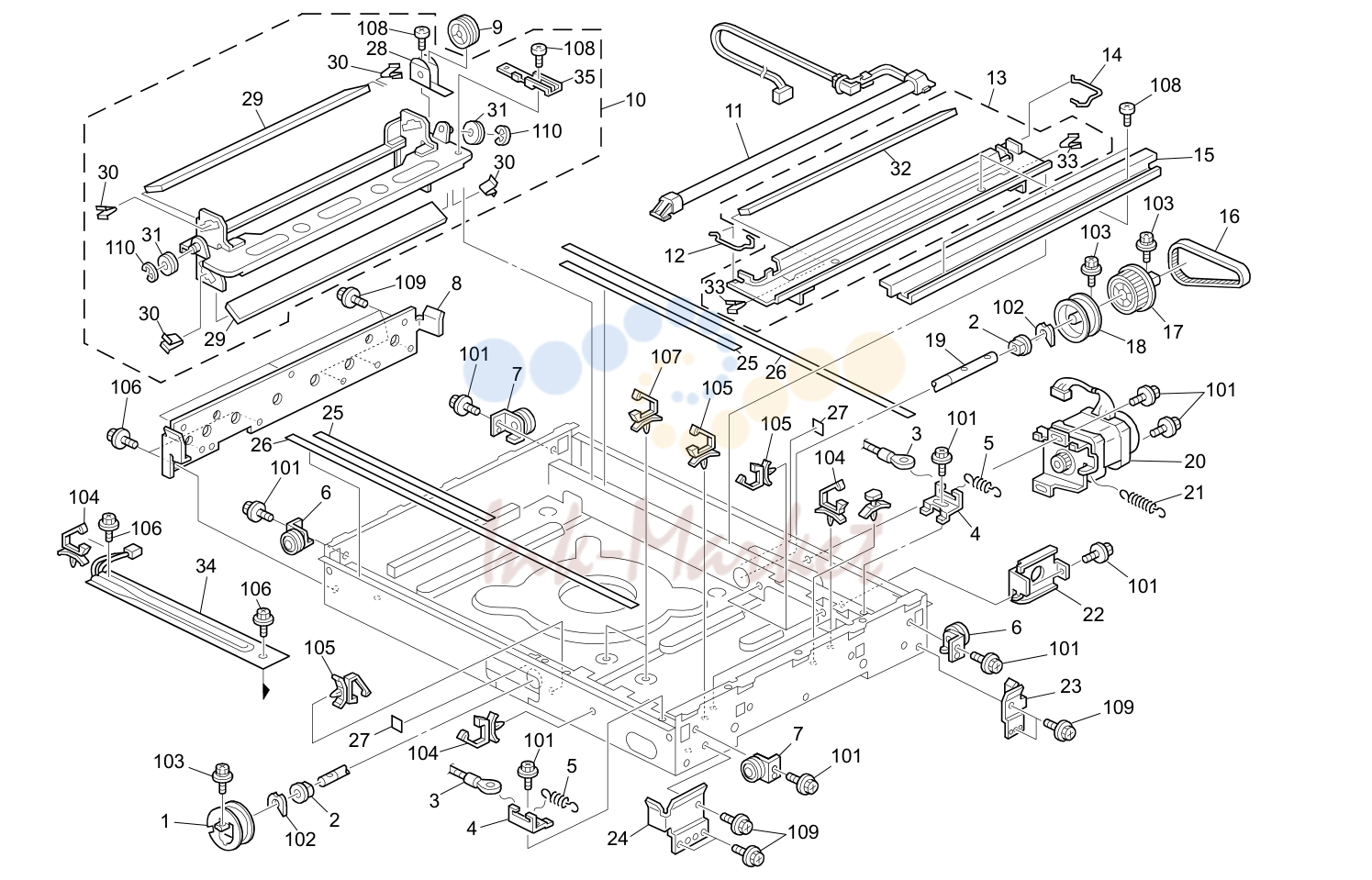

5. SCANNER UNIT 2 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	B1801706 запросить цену →	Pulley:Drive Wire:Front:Sub-ass'y
35	G5702832 запросить цену →	Guide - High Voltage Supply Cord
2	AA082104 запросить цену →	Bushing - 8x12x7
3	AA050114 запросить цену →	Drive Wire:Carriage:Mm1.0
4	B1801704 запросить цену →	Bracket:Tension
5	AA060980 запросить цену →	Tension Spring:Tension:11300mn
6	B0241841 запросить цену →	Front Left Bracket - Idler
7	B0241845 запросить цену →	Rear Left Bracket - Idler
8	B0511105 запросить цену →	Supporting Plate - Left Scanner
9	G5702834 запросить цену →	Pulley - High Voltage Supply Cord
10	B1801723 запросить цену →	Carriage:No.2:Ass'y
11	AX500085 запросить цену →	Xenon Lamp:DIA10.3:Ass'y
12	A1931766 запросить цену →	Wire Clamp
13	B1801716 запросить цену →	Carriage:No.1:Ass'y
14	A1931769 запросить цену →	Clamp - Rear Wire
15	B1801772 запросить цену →	Shielding Plate
16	AA043966 запросить цену →	Timing Belt:S1.5M236
17	G5701133 запросить цену →	Timing Pulley
18	B1801709 запросить цену →	Pulley:Drive Wire:Rear:Sub-ass'y
19	G5701132 запросить цену →	Scanner Drive Shaft
20	B1541805 запросить цену →	Stepper Motor:Ass'y
21	AA060979 запросить цену →	Tension Spring:Tension:14720mn
22	B0511802 запросить цену →	IOB Scanner Bracket
23	B0511114 запросить цену →	Rear Right Bracket - Scanner
24	B0511113 запросить цену →	Front Right Bracket - Scanner
25	B1801734 запросить цену →	Slide Rail:No.2
26	A1931816 запросить цену →	1st Slide Rail
101	04513006B запросить цену →	Tapping Screw - M3x6
102	08050088 запросить цену →	Retaining Ring - M6
27	G5701160 запросить цену →	Spacer Bushing
28	G5702833 запросить цену →	Pulley Holder
103	08046123 запросить цену →	Hexagonal Bolt:W/Washer:M3x8
29	G5702826 запросить цену →	2nd Mirror
104	11050460 запросить цену →	Clamp
30	G4042810 запросить цену →	Spring Plate - 2nd Mirror
105	11050516 запросить цену →	Clamp
106	08025276 запросить цену →	Tapping Screw With Washer - M3x6
31	A2671855 запросить цену →	Wire Pulley - M18
32	AC030142 запросить цену →	1st Mirror
107	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
108	03530050H запросить цену →	Screw - M3X5
33	A1931767 запросить цену →	1st Mirror Holder
34	A2501821 запросить цену →	Heater - 9W (120V)
109	04513008B запросить цену →	Tapping Screw - M3x8
110	07200040E запросить цену →	Retaining Ring - M4
34	A2501822 запросить цену →	Heater - 9W (230V)

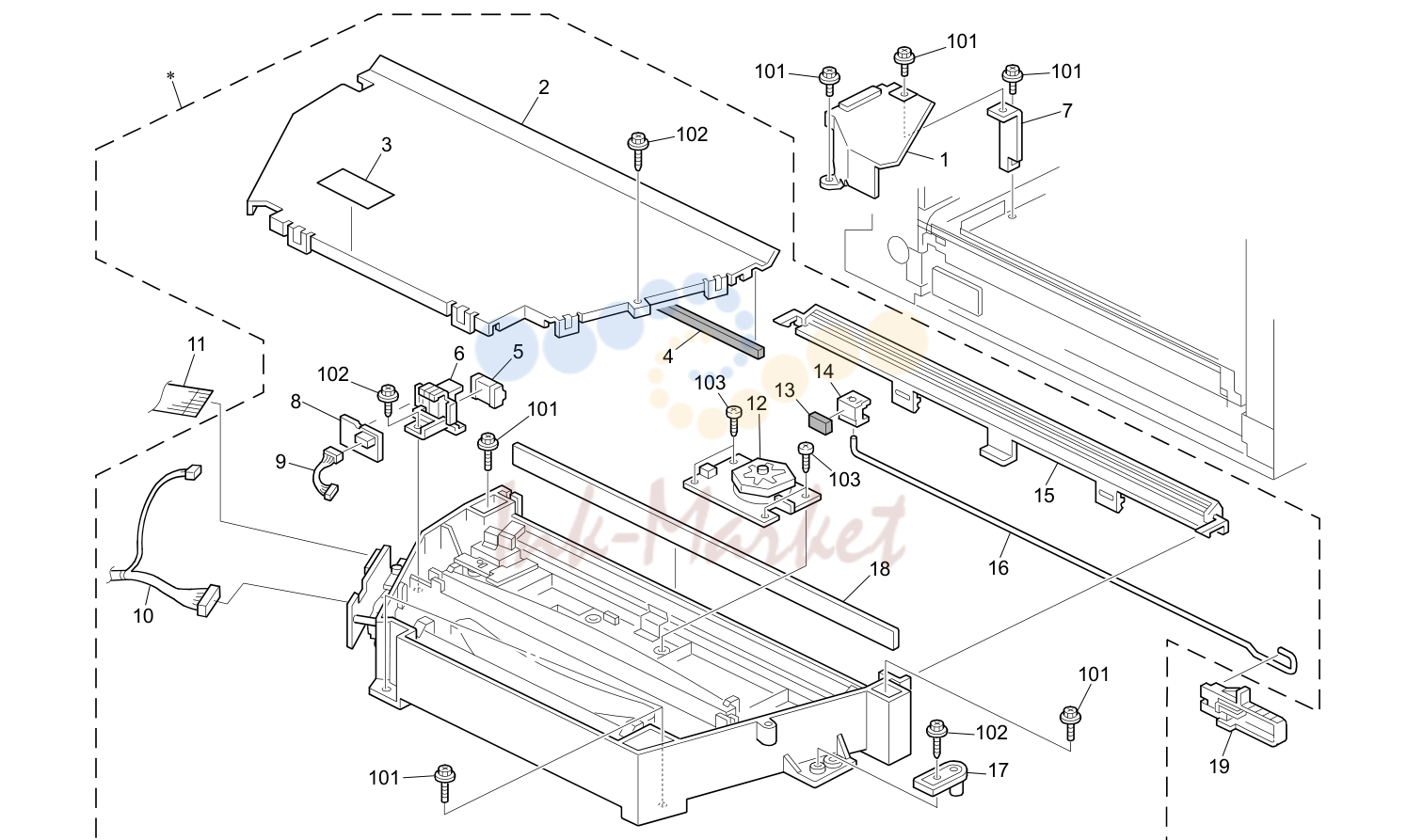

6. LASER UNIT (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	G0701971 запросить цену →	LD Unit Cover
102	04503010N запросить цену →	Tapping Screw - M3x10
103	04523010N запросить цену →	Binding Self-tapping Screw:3x10
2	G0701941 запросить цену →	Cover
3	AA000217 запросить цену →	Decal - LD
4	G0701942 запросить цену →	Front Cover Shield
5	AC024005 запросить цену →	Cylindical Lens
6	G0701925 запросить цену →	Sync Detector Holder
7	G0701972 запросить цену →	Cover Bracket - LD Unit
8	B1541879 запросить цену →	Sync Detector:Ass'y
9	B1545342 запросить цену →	Harness - LD Control Board-sync
10	B1545421 запросить цену →	Harness:BICU:Imaging Unit
11	B0515425 запросить цену →	FFC LD Harness
12	B1541975 запросить цену →	Polygon Scanner
13	G0701955 запросить цену →	Cleaner
14	G0701954 запросить цену →	Cleaner Holder
15	G0701952 запросить цену →	Shield Glass Cover
16	G0701953 запросить цену →	Cleaner Shaft
17	G0701902 запросить цену →	Positioning Pin
18	G0701903 запросить цену →	Shield Glass
19	G0701956 запросить цену →	Cleaner Grip

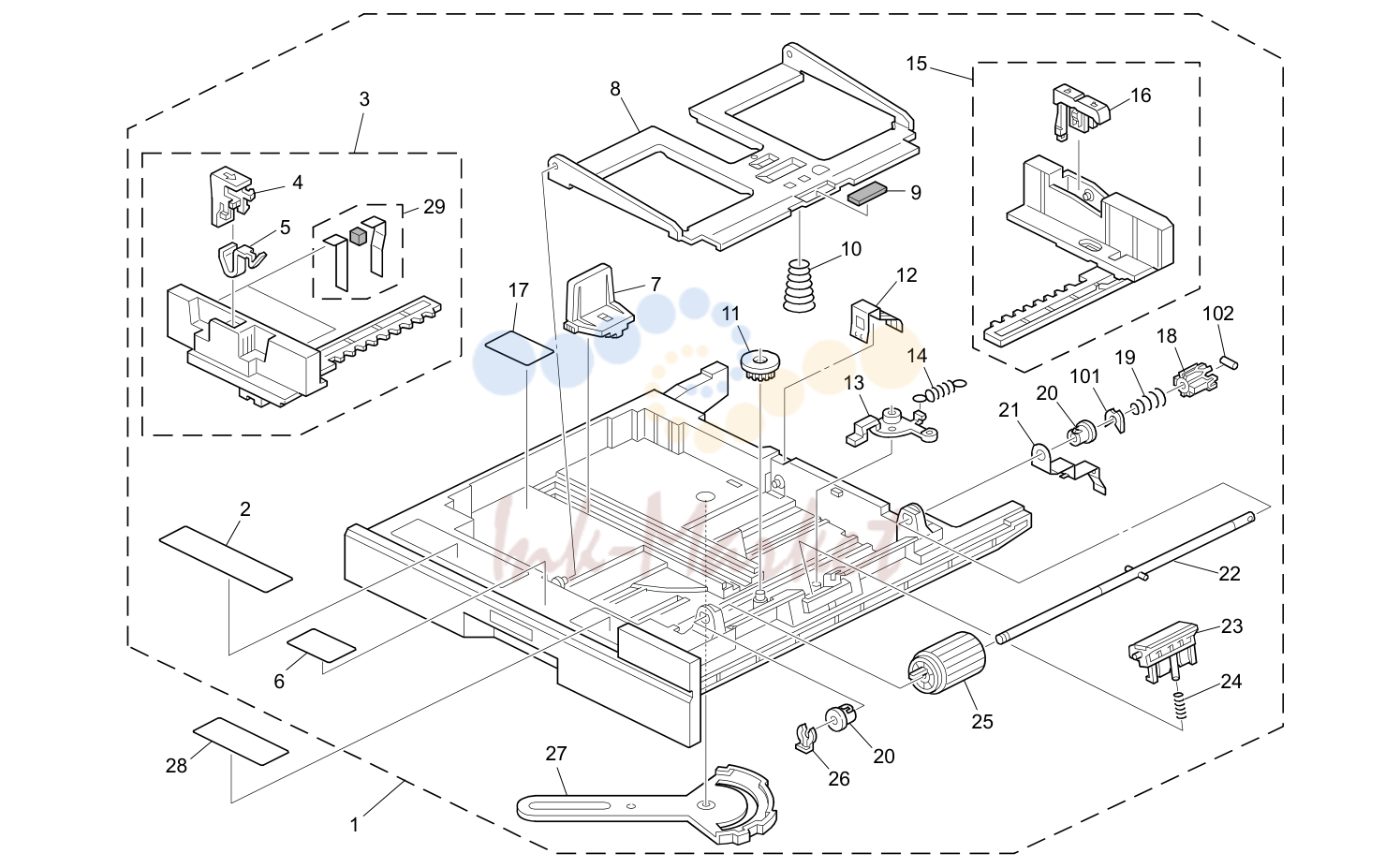

7. PAPER TRAY 1 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	B1562701 запросить цену →	Paper Tray:EXP:Ass'y
101	08050088 запросить цену →	Retaining Ring - M6
2	G0702730 запросить цену →	Decal - Paper Set Direction
102	06230140E запросить цену →	Spring Pin - 3x14mm
3	B1542712 запросить цену →	Side Fence:Front:Ass'y
4	G0702714 запросить цену →	Front Lever - Stopper
5	G0702713 запросить цену →	Spring Plate Stopper
6	B1542583 запросить цену →	Decal - OHP Paper Feed
7	AF017025 ✓ в наличии	End Fence
8	AF011047 запросить цену →	Tray Bottom Plate
9	52152713 запросить цену →	Bottom Plate Pad
10	AA063628 запросить цену →	Spring - 5.9n/16.6n
11	A2672869 запросить цену →	Gear - 16Z
12	G0702719 запросить цену →	Ground Plate- Bottom Plate
13	G0702711 запросить цену →	Base Stopper
14	AA060866 запросить цену →	Lever Spring
15	B1542716 запросить цену →	Side Fence:Rear:Ass'y
16	G0702718 запросить цену →	Rear Lever - Stopper
17	B0512581 запросить цену →	Decal - End Fence
18	G0702728 запросить цену →	Joint - Feed Roller Shaft
19	AA063630 запросить цену →	Spring
20	B0392727 запросить цену →	Bushing - 8x12x10
21	G0702725 запросить цену →	Grounding Plate
22	B1542726 запросить цену →	Shaft:Paper Feed Roller:Ass'y
23	B1542722 ✓ в наличии	Friction Pad:Ass'y
24	AA063629 запросить цену →	Spring - 2.8n
25	AF031084 запросить цену →	Paper Feed Roller Mm36
26	52152621 запросить цену →	Snap Ring - M6
27	G0702710 запросить цену →	Paper Size Sensor Link
28	AA003022 запросить цену →	Decal - Paper Tray
29	G0702735 запросить цену →	Guide Plate - Side Fence

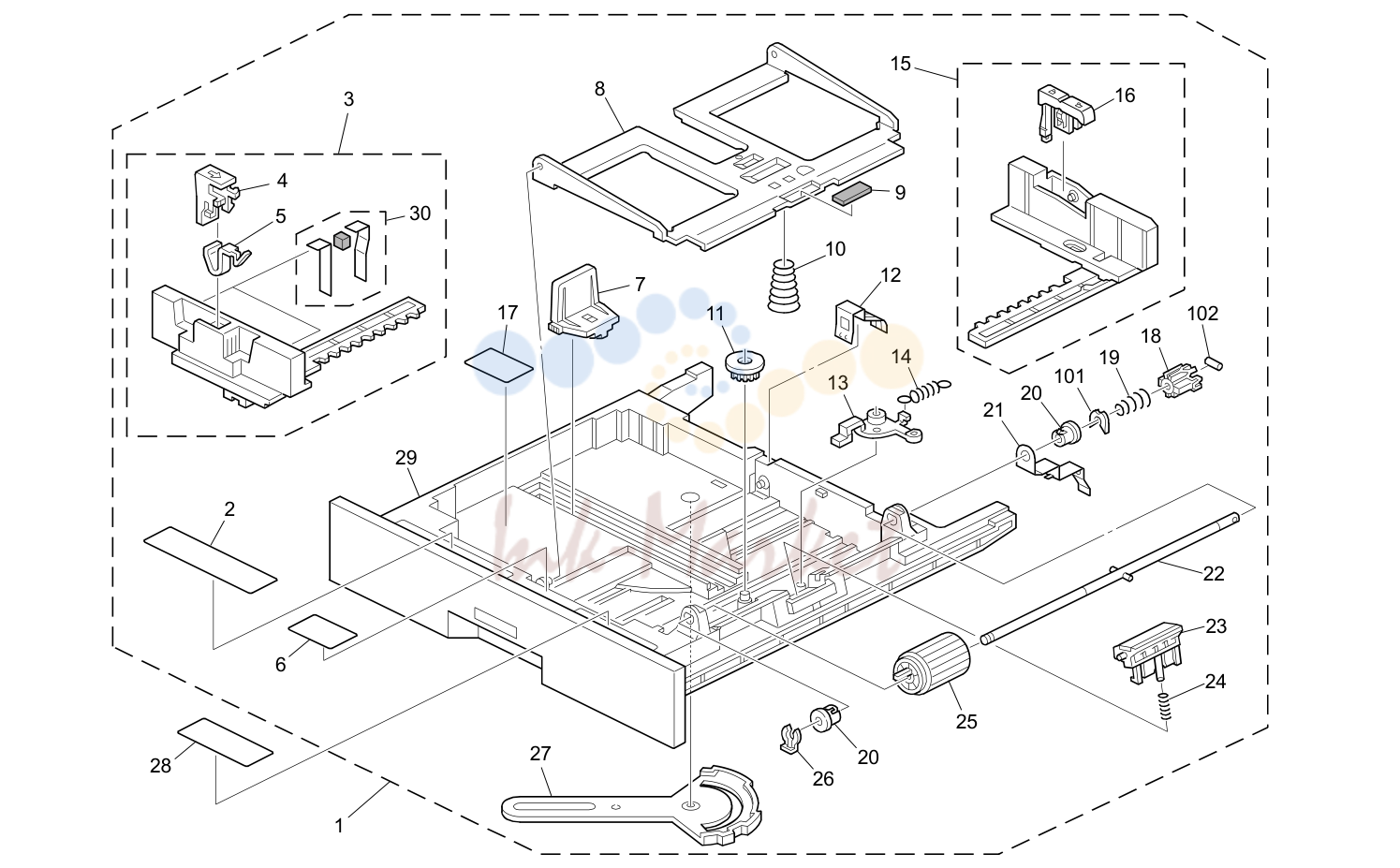

8. PAPER TRAY 2 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	B1562702 запросить цену →	Paper Tray:2nd:EXP:Ass'y
101	08050088 запросить цену →	Retaining Ring - M6
2	G0702730 запросить цену →	Decal - Paper Set Direction
102	06230140E запросить цену →	Spring Pin - 3x14mm
3	B1542712 запросить цену →	Side Fence:Front:Ass'y
4	G0702714 запросить цену →	Front Lever - Stopper
5	G0702713 запросить цену →	Spring Plate stopper
6	B1542583 запросить цену →	Decal - OHP Paper Feed
7	AF017025 ✓ в наличии	End Fence
8	AF011047 запросить цену →	Tray Bottom Plate
9	52152713 запросить цену →	Bottom Plate Pad
10	AA063628 запросить цену →	Spring - 5.9n/16.6n
11	A2672869 запросить цену →	Gear - 16Z
12	G0702719 запросить цену →	Ground Plate- Bottom Plate
13	G0702711 запросить цену →	Base Stopper
14	AA060866 запросить цену →	Lever Spring
15	B1542716 запросить цену →	Side Fence:Rear:Ass'y
16	G0702718 запросить цену →	Rear Lever - Stopper
17	B0512581 запросить цену →	Decal - End Fence
18	G0702728 запросить цену →	Joint - Feed Roller Shaft
19	AA063630 запросить цену →	Spring
20	B0392727 запросить цену →	Bushing - 8x12x10
21	G0702725 запросить цену →	Grounding Plate
22	B1542726 запросить цену →	Shaft:Paper Feed Roller:Ass'y
23	B1542722 ✓ в наличии	Friction Pad:Ass'y
24	AA063629 запросить цену →	Spring - 2.8n
25	AF031084 запросить цену →	Paper Feed Roller Mm36
26	52152621 запросить цену →	Snap Ring - M6
27	G0702710 запросить цену →	Paper Size Sensor Link
28	AA003022 запросить цену →	Decal - Paper Tray
29	AF010094 запросить цену →	Paper Tray:2nd
30	G0702735 запросить цену →	Guide Plate - Side Fence

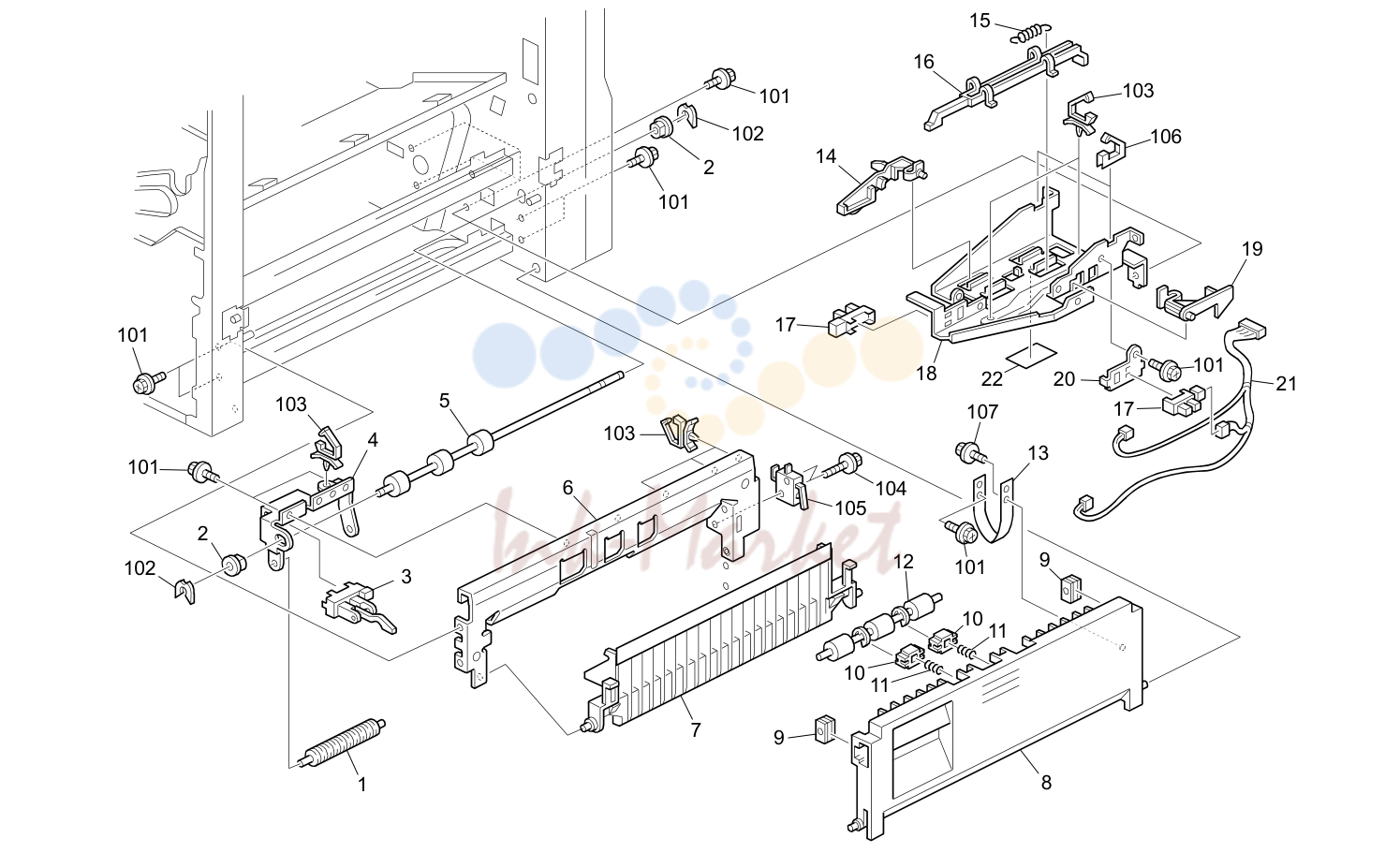

9. VERTICAL TRANSFER 1 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	A8602560 запросить цену →	Roller - Guide
101	04513006B запросить цену →	Tapping Screw - M3x6
2	AA082101 запросить цену →	Bushing - 6x10x6
102	08050089 запросить цену →	Retaining Ring - M4
103	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
3	AW020171 запросить цену →	Photointerruptor:Vertical Transport
104	04513014N запросить цену →	Tapping Screw - M3-14
4	B0512568 запросить цену →	Guide Plate - Paper Feed2
5	AF020645 запросить цену →	Roller:Vertical Transport:Drive
105	12042521 запросить цену →	Micro Switch
106	11050522 запросить цену →	Edge Saddle - LES0510
6	B0512553 запросить цену →	Upper Guide Plate - Paper Feed2
7	B0512610 запросить цену →	Guide Plate - Vertical Transport
107	04503008B запросить цену →	Tapping Screw - M3x8
8	B0512551 запросить цену →	Cover - Vertical Transport
9	AG070514 запросить цену →	Magnet Catch:Ass'y
10	AA080254 запросить цену →	Bushing - M4
11	B0512557 запросить цену →	Compression Spring
12	B1542862 запросить цену →	Roller:Driven:Ass'y
13	B0512558 запросить цену →	Stopper Band
14	G0702646 запросить цену →	Paper End Sensor Feeler
15	AA060866 запросить цену →	Lever Spring
16	G0702645 запросить цену →	Release Lever
17	AW020145 запросить цену →	Photointerruptor:Flat
18	B0512550 запросить цену →	Bracket - Paper End Sensor2
19	G0702647 запросить цену →	Feeler - Paper Volume Sensor
20	G0702644 запросить цену →	Sensor Rear Bracket
21	B1545471 запросить цену →	Harness:Paper Feed:No.2:Sensor
22	G0702648 запросить цену →	Seal - Plate

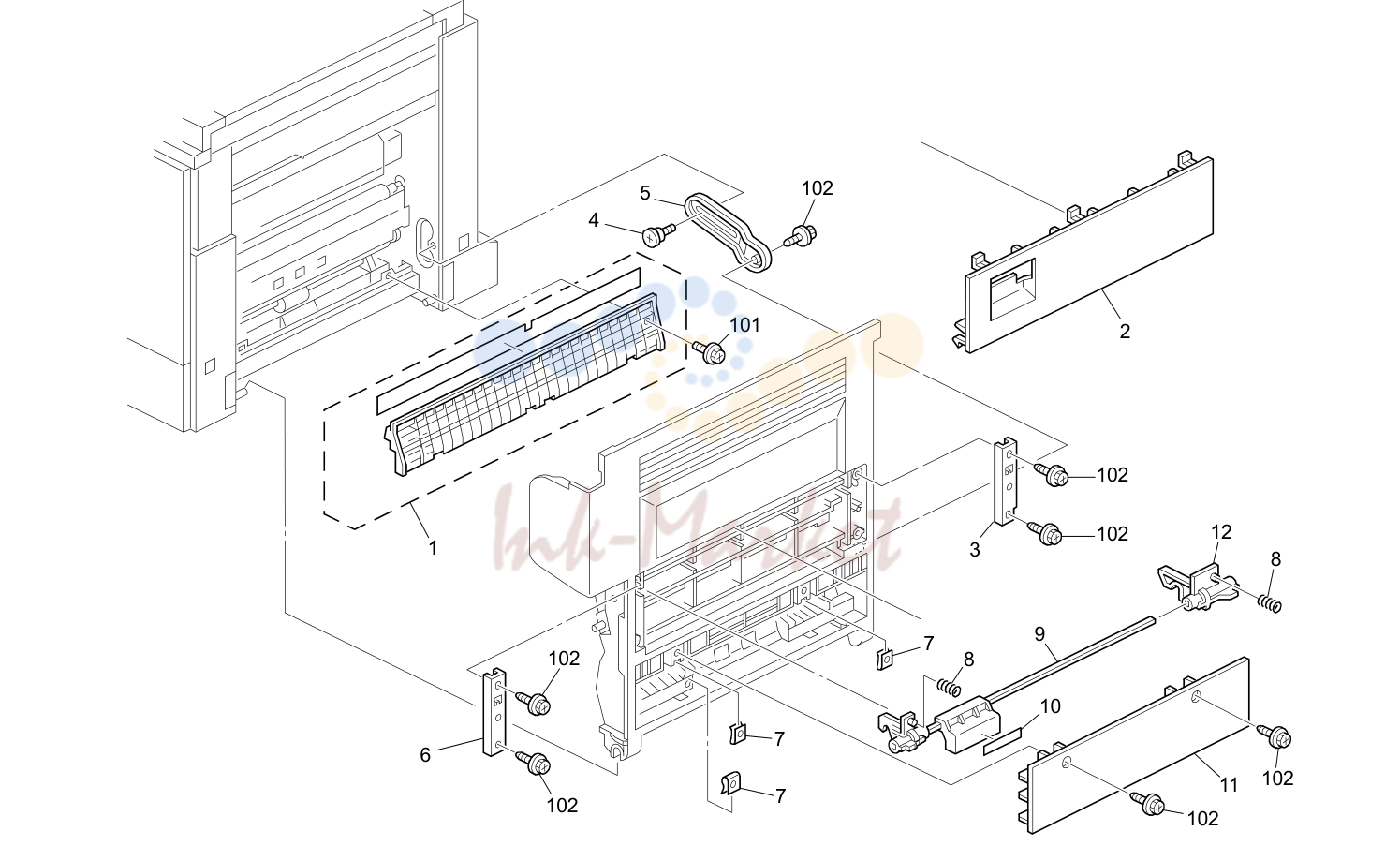

10. VERTICAL TRANSFER 2 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	G0702606 запросить цену →	Guide Plate
101	04513006B запросить цену →	Tapping Screw - M3x6
2	G0701357 запросить цену →	Right Cover
102	04503008B запросить цену →	Tapping Screw - M3x8
3	G0701356 запросить цену →	Rear Support Plate - Right Cover
4	AA143493 запросить цену →	Screw
5	G0701196 запросить цену →	Right Link - Transport Cover
6	G0701354 запросить цену →	Front Support Plate - Right Cover
7	A2321284 запросить цену →	Spring Holder
8	AA063402 запросить цену →	Spring
9	G0701361 запросить цену →	Un Lock Hook
10	AA003024 запросить цену →	Decal:Grip:Vertical Transport
11	G0701284 запросить цену →	Light Lower Cover
12	G0701353 запросить цену →	Rear Right Cover Hook

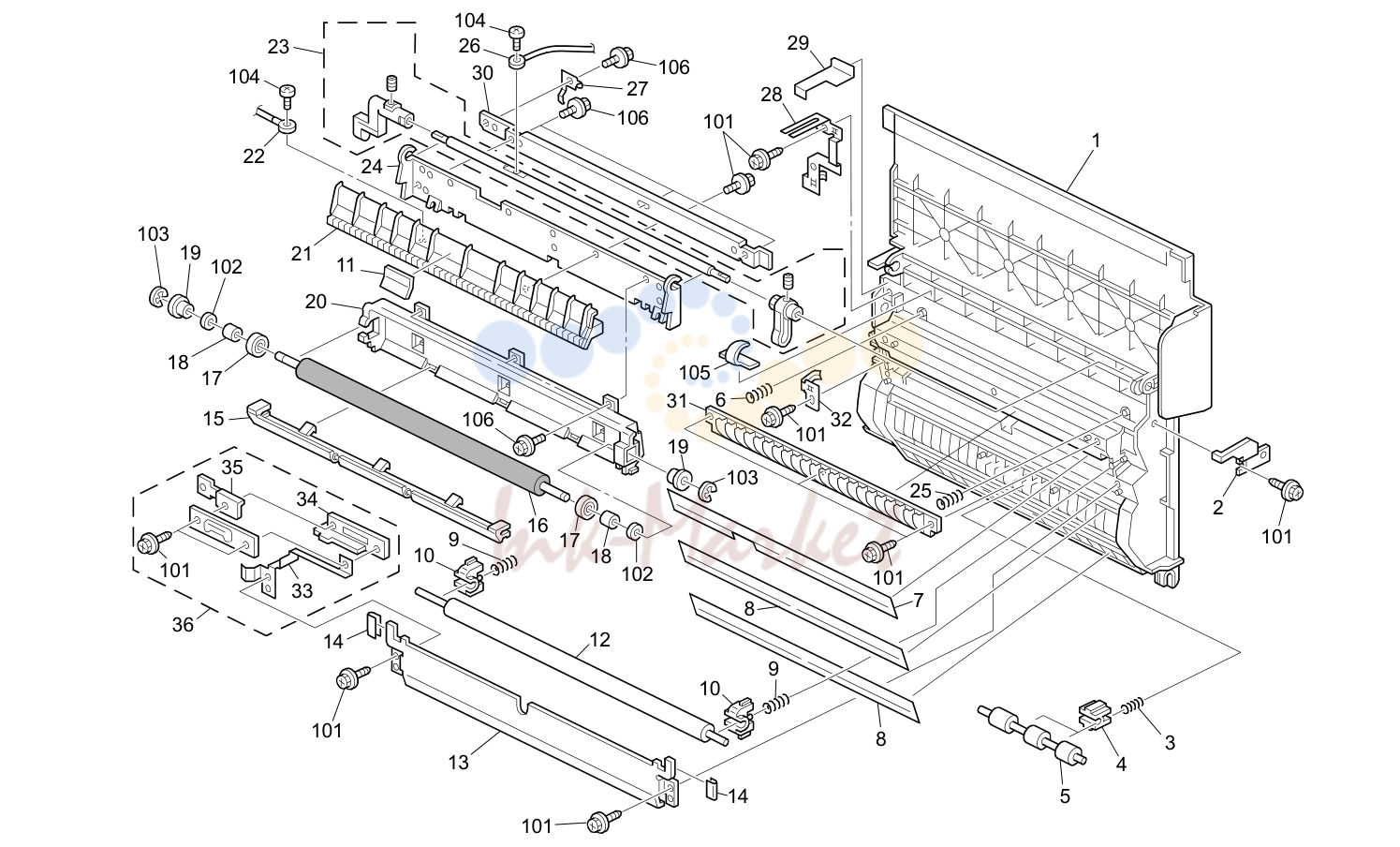

11. VERTICAL TRANSFER 3 (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	B0511359 запросить цену →	Right Cover - Vertical Transport
36	G0702590 запросить цену →	Holder:Resistor:Ass'y
2	G0706221 запросить цену →	Transfer Unit Stopper
3	AA063563 запросить цену →	Spring
4	AA080254 запросить цену →	Bushing - M4
5	B1542862 запросить цену →	Roller:Driven:Ass'y
6	AA063876 запросить цену →	Transfer Unit Spring -10n
7	G0702585 запросить цену →	Registration Driven Cleaner
8	G0701281 запросить цену →	Right Cover Guide - By-pass Feed
9	AA063631 запросить цену →	Spring - 20n
10	A2672685 запросить цену →	Bushing - Driven Roller
11	B1546235 запросить цену →	Sensor Seal - 22x39.5
12	AF021082 запросить цену →	Registration Roller:Driven:MM14
13	G0702583 запросить цену →	Right Guide Plate
14	G0702586 запросить цену →	Shield:Guide Plate
15	G0706245 запросить цену →	Entrance Guide
16	B1546200 запросить цену →	Transfer Roller
17	G0706201 запросить цену →	Roller - Transfer Roller
18	G0706236 запросить цену →	Collar - 8x11x10
19	G0706202 запросить цену →	Transfer Roller Bushing
20	G0706206 запросить цену →	Transfer Roller Holder
21	B0516231 запросить цену →	Transport Guide Assembly
22	B1545456 запросить цену →	Wire:Bias:Separation
23	B1546237 запросить цену →	Arm:Ass'y
24	G0706204 запросить цену →	Transfer Unit Frame
25	AA063896 запросить цену →	Transfer Unit Spring - 16n
26	B1545457 запросить цену →	Ground Wire:Arm:Transfer
27	G0706210 запросить цену →	Rear Grounding Plate
28	G0706218 запросить цену →	Transfer Roller Terminal
29	B0516243 запросить цену →	Terminal Cover Sheet
30	G0706205 запросить цену →	Frame Stay
101	04503008N запросить цену →	Tapping Screw - M3x8
31	B0511365 запросить цену →	Front Transfer Guide
102	07403708 запросить цену →	Bushing - 8x12x3.5
103	07200060E запросить цену →	Retaining Ring - M6
32	G0706220 запросить цену →	Separation Terminal
33	G0702592 запросить цену →	Ground Plate:Registration
104	03530040B запросить цену →	Screw - M3X4
105	11050189 запросить цену →	Cord Holder
34	G0702591 запросить цену →	Holder:Resistor
35	G0702593 запросить цену →	Electrode Plate:Registration
106	04513006B запросить цену →	Tapping Screw - M3x6

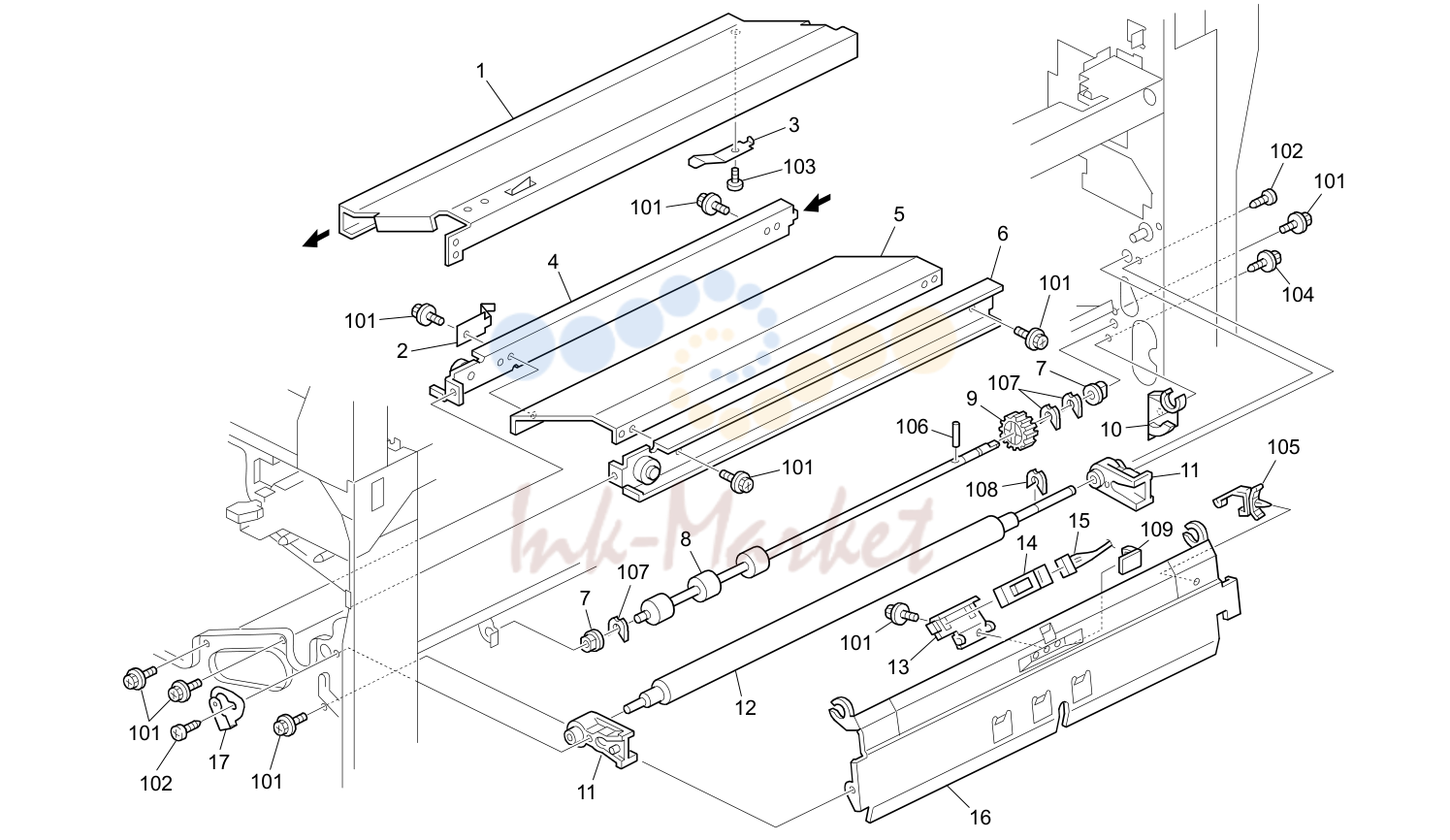

12. REGISTRATION (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
101	04513006B запросить цену →	Tapping Screw - M3x6
1	G0706145 запросить цену →	Slide Rail
2	G0706175 запросить цену →	Grounding Plate - Slide Rail
102	04523008B запросить цену →	Tapping Screw - M3x8
3	G0706157 запросить цену →	Slide Rail Stopper
103	03530040B запросить цену →	Screw - M3X4
4	B1546150 запросить цену →	Rail:PCU:Left Lower:Ass'y
104	04503008B запросить цену →	Tapping Screw - M3x8
5	B1546158 запросить цену →	Cover:Power Supply
105	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
6	B1546152 запросить цену →	Rail:PCU:Right Lower:Ass'y
106	06220160E запросить цену →	Spring Pin - 2x16mm
7	AA082101 запросить цену →	Bushing - 6x10x6
107	08050089 запросить цену →	Retaining Ring - M4
108	08050088 запросить цену →	Retaining Ring - M6
8	AF020645 запросить цену →	Roller:Vertical Transport:Drive
9	AB011225 запросить цену →	Gear - 28Z
109	11050542 запросить цену →	Harness Clamp - MSBS-1207
10	G0701197 запросить цену →	Gap Gear Guide
11	A2672674 запросить цену →	Bushing - Registration Roller
12	AF020644 запросить цену →	Registration Roller:Drive
13	G0702577 запросить цену →	Registration Sensor Bracket
14	AW010117 запросить цену →	Paper Feed Sensor
15	B1545410 запросить цену →	Harness:PPI:Registration Sensor
16	G0702573 запросить цену →	Registration Guide
17	G0702578 запросить цену →	Ground Plate:Registration Roller:Drive

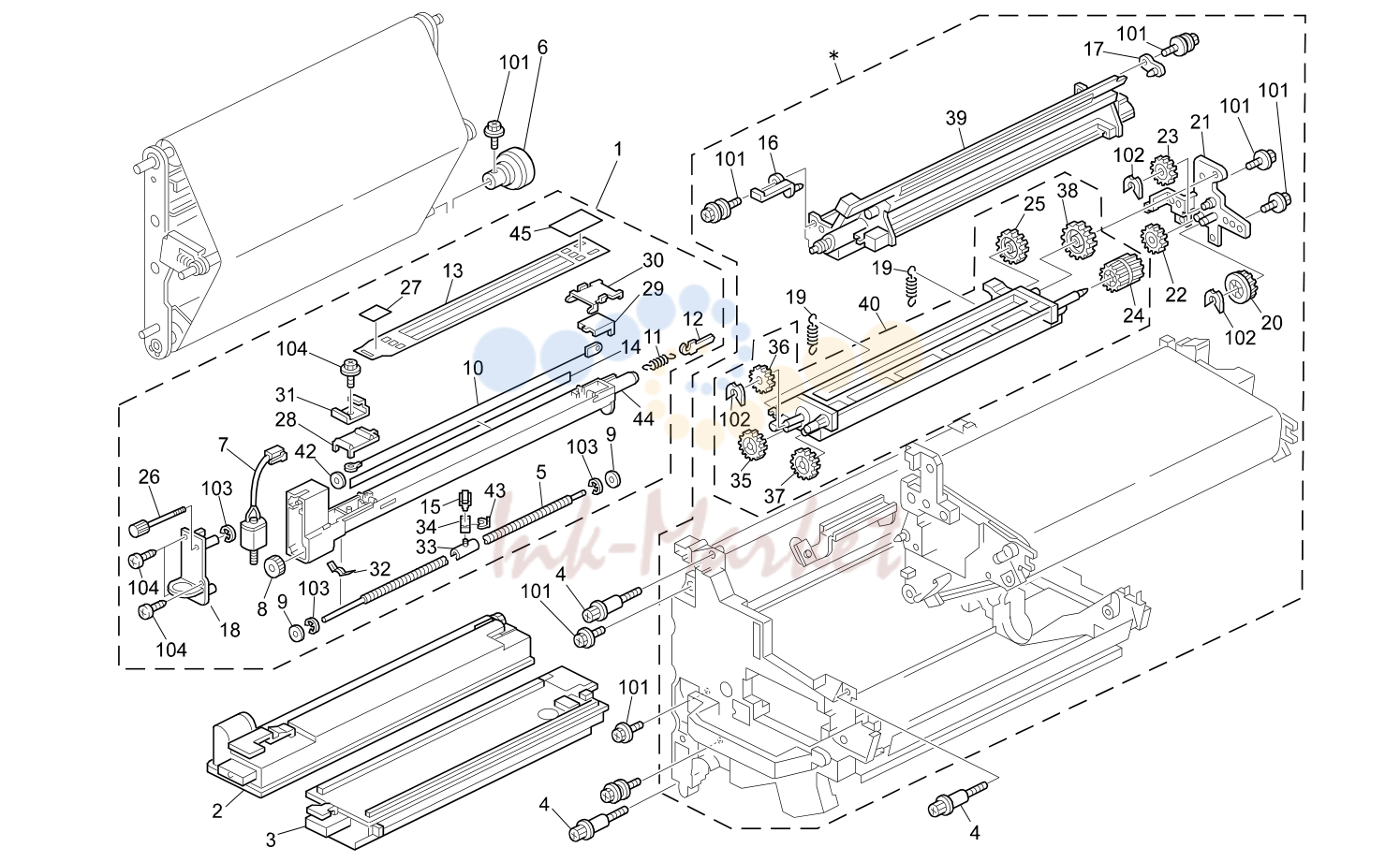

13. PCU UNIT (B156/B220) CÓPIA NÃO CONTROLADA

№	Артикул	Описание
1	B0512160 запросить цену →	Charge Corona Assembly
36	AB011473 запросить цену →	Gear - 13Z
2	B0512100 запросить цену →	Waste Toner Bottle - OPC Belt
37	AB011474 запросить цену →	Gear - 24Z
3	B0516311 запросить цену →	Case:Toner Recycling:Ass'y
38	AB011476 запросить цену →	Idler Gear - 35Z
39	B1542051 запросить цену →	OPC Cleaning Unit
4	G0702358 запросить цену →	Flanged Hexagonal Head Bolt -M4x14
40	B1546300 запросить цену →	Belt Cleaning Assembly
5	G0702165 запросить цену →	Cleaner Screw Shaft
41	A2573490 запросить цену →	Cap - 20mm
6	G0702318 запросить цену →	PCU Drive Joint
7	G0702176 запросить цену →	Wire Cleaning Motor - DC0.46W
42	G0702164 запросить цену →	Spacer - Endblock
8	AB010087 запросить цену →	Gear - 20Z
43	A1727650 запросить цену →	Slider Ring
44	G0702152 запросить цену →	Casing:Charge Corona:Ass'y
9	A0963863 запросить цену →	Spacer - 4x6x1
45	G0702116 запросить цену →	Protection Sheet
10	G0702110 запросить цену →	Corona Wire:Charge Corona
11	54422108 запросить цену →	Corona Wire Spring
12	A1727611 запросить цену →	Positioning Pin
13	G0702156 запросить цену →	Charge Corona Grid
14	G0702142 запросить цену →	Seal - Charge Corona
15	G0702167 запросить цену →	Charge Corona Cleaner Holder
16	B1542119 запросить цену →	Front Positioning Plate
17	B1542120 запросить цену →	Rear Positioning Plate
18	G0702173 запросить цену →	DC Motor Cover - Charge Corona
19	B1546412 запросить цену →	Tension Spring:Cleaning Blade
20	AB017595 запросить цену →	Double Gear - 15Z/23Z
21	B1546394 запросить цену →	Rear Bracket - ITB Cleaning Unit
22	AB014215 запросить цену →	Idler Gear - 20Z
23	AB014224 запросить цену →	Idler Gear - 19Z
24	AB017695 запросить цену →	Gear:Drive
25	AB011475 запросить цену →	Gear - 21Z
26	B1542174 запросить цену →	Knob Screw:Charge Corona
27	G0702136 запросить цену →	Grid Shading Plate
28	G0702159 запросить цену →	Front End Block Cover
29	G0702160 запросить цену →	Rear End Block Cover
30	G0702161 запросить цену →	Rear Bracket - Grid Plate
101	04513006B запросить цену →	Tapping Screw - M3x6
31	G0702162 запросить цену →	Spring Plate - Grid tension
102	08050089 запросить цену →	Retaining Ring - M4
32	G0702163 запросить цену →	Spring Plate - Screw Shaft
103	07200025E запросить цену →	Retaining Ring - M2.5
104	04523008N запросить цену →	Tapping Screw - M3x8
33	G0702166 запросить цену →	Cleaner Slider - Charge Corona

Каталог очень большой (1556 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
