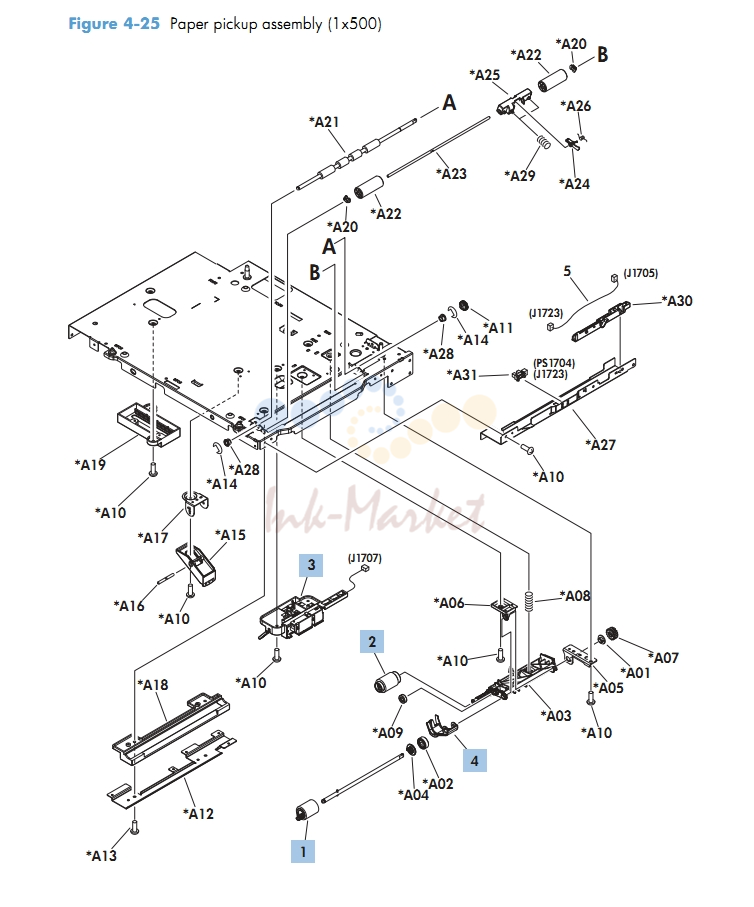

- 17. Paper Pickup Assy M601 M602 M603 HP Laser Printer Diagrams
- 18. PCA 1 x 1500 M601 M602 M603 HP Laser Printer Diagrams
- 19. HP Laser Printer Diagrams M601 M602 M603 Main Body Duplexer
- 20. Covers M601 M602 M603 HP Laser Printer Diagrams
- 21. Envelop Feeder Main Body 1 of 2 M601 M602 M603 HP Laser Printer Diagrams
- 22. Envelop Feeder Main Body 2 of 2 M601 M602 M603 HP Laser Printer Diagrams
- 23. PCA Envelop Feeder M601 M602 M603 HP Laser Printer Diagrams

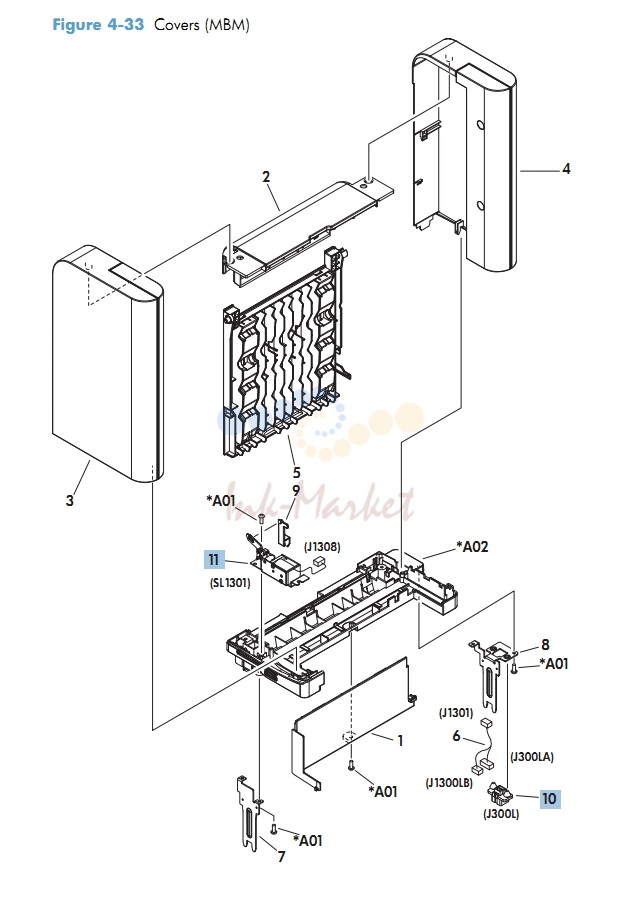

- 24. Covers MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams
- 25. Main Body 1 of 2 MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams

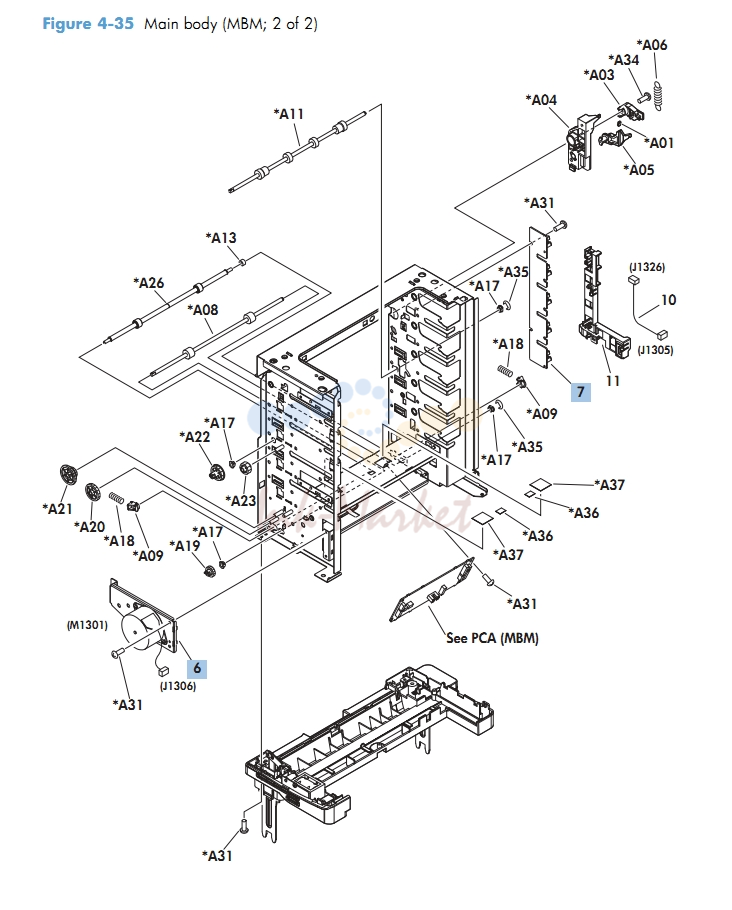

- 26. Main Body 2 of 2 MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams
- 27. PCA MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams

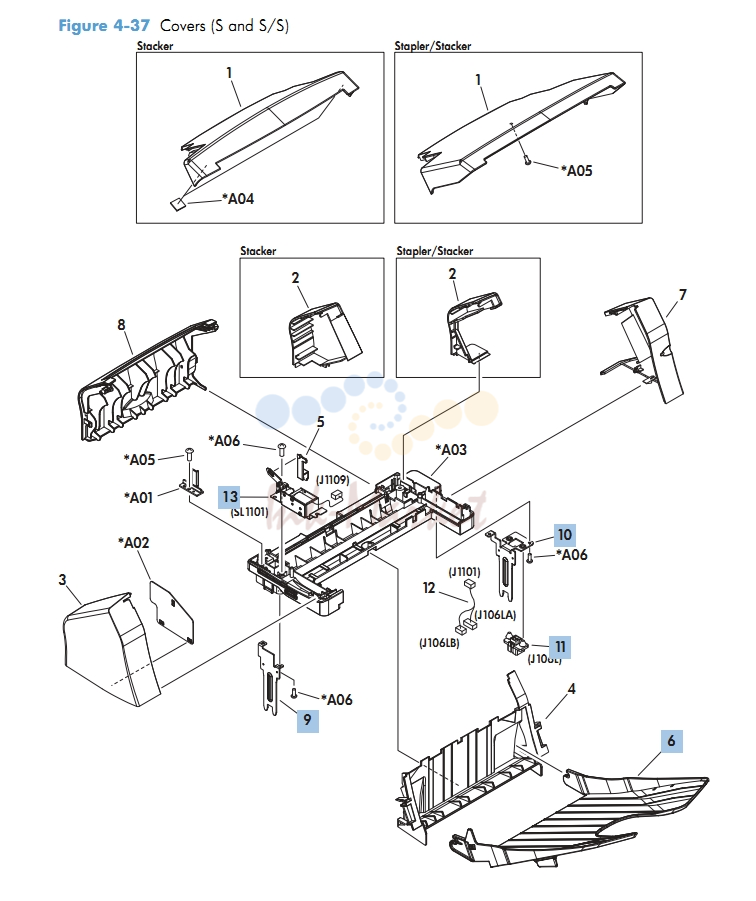

- 28. Covers Stapler Stacker M601 M602 M603 HP Laser Printer Diagrams

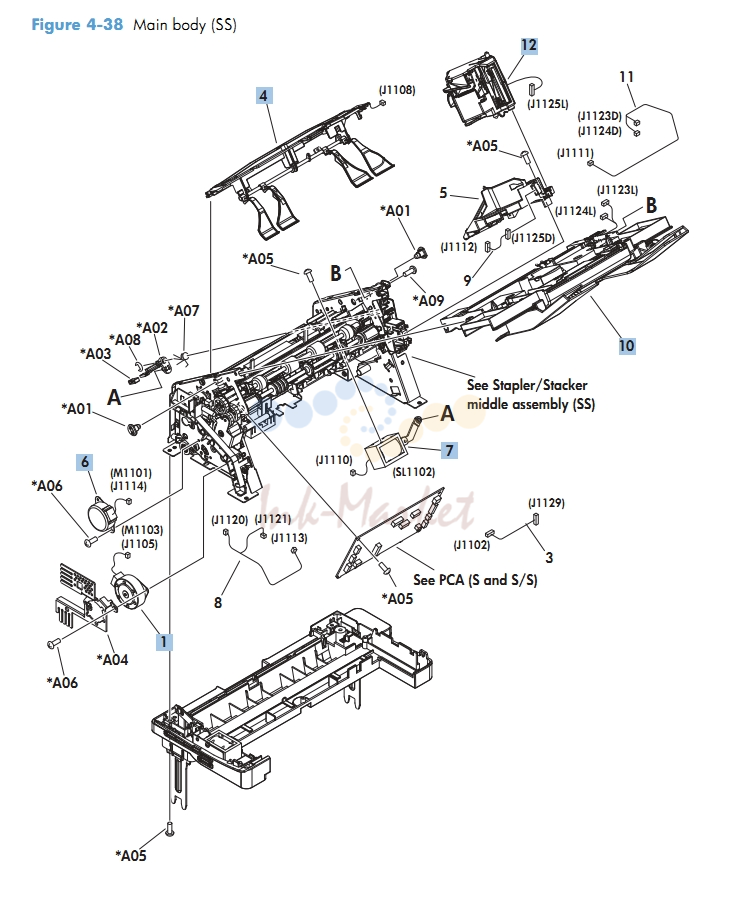

- 29. Main Body Stacker M601 M602 M603 HP Laser Printer Diagrams
- 30. Main Body Stapler M601 M602 M603 HP Laser Printer Diagrams

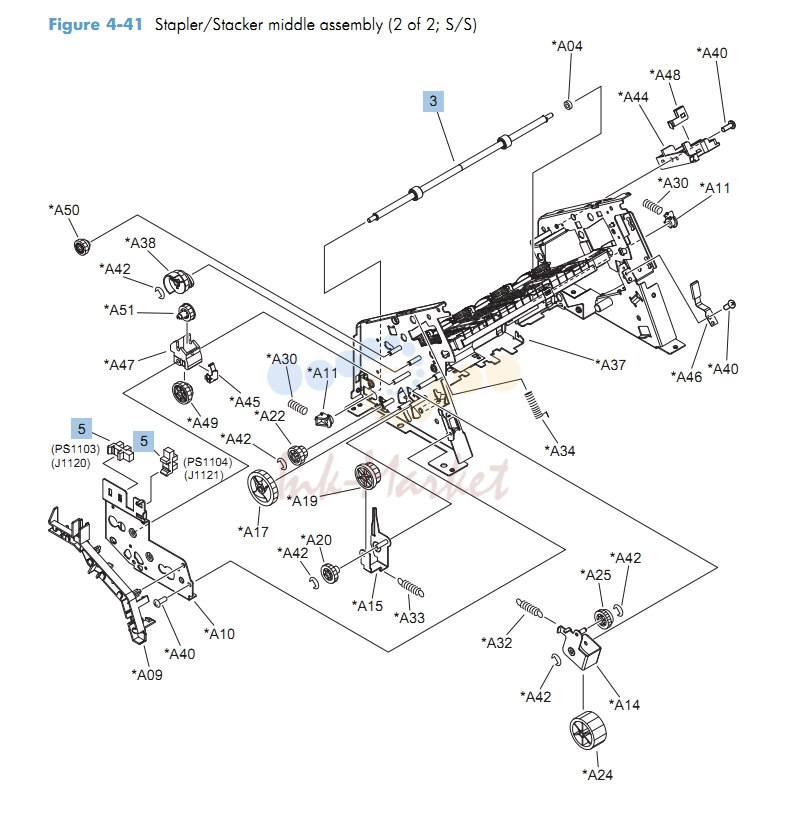

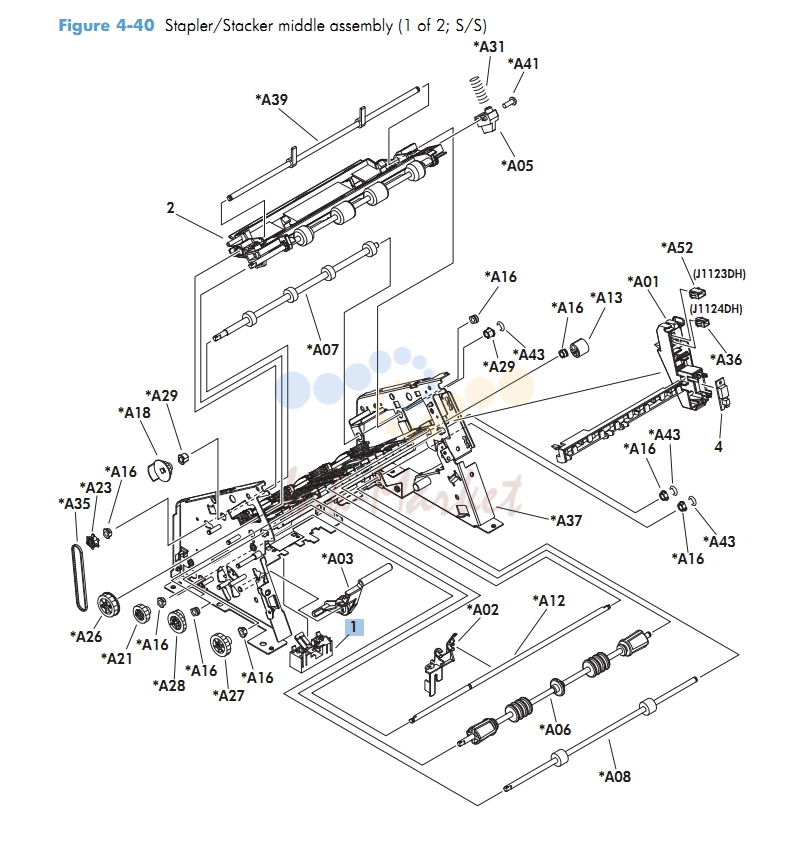

- 31. Stapler Stacker middle assembly 1 of 2 M601 M602 M603 HP Laser Printer Diagrams
- 32. Stapler Stacker middle assembly 2 of 2 M601 M602 M603 HP Laser Printer Diagrams

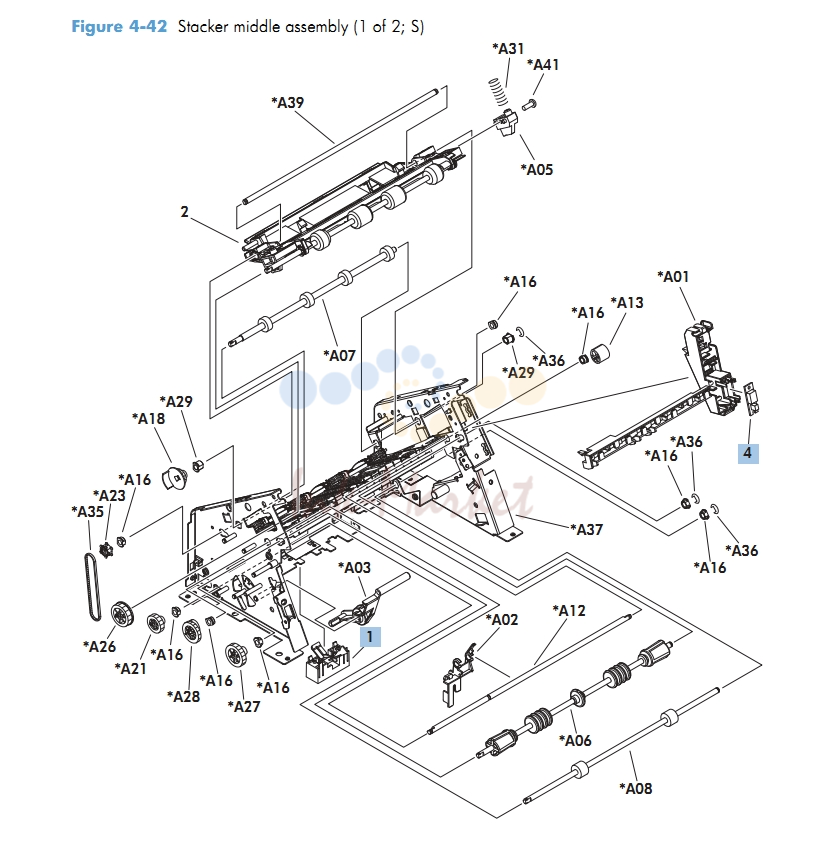

- 33. Stacker middle assembly 1 of 2 M601 M602 M603 HP Laser Printer Diagrams

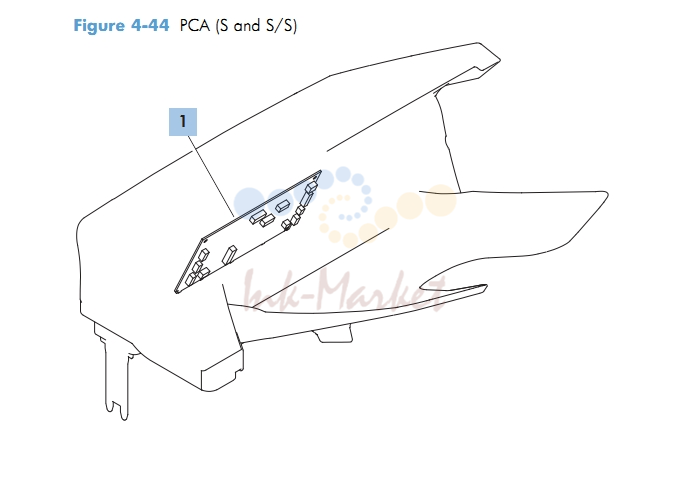

- 34. PCS Stapler Stacker M601 M602 M603 HP Laser Printer Diagrams

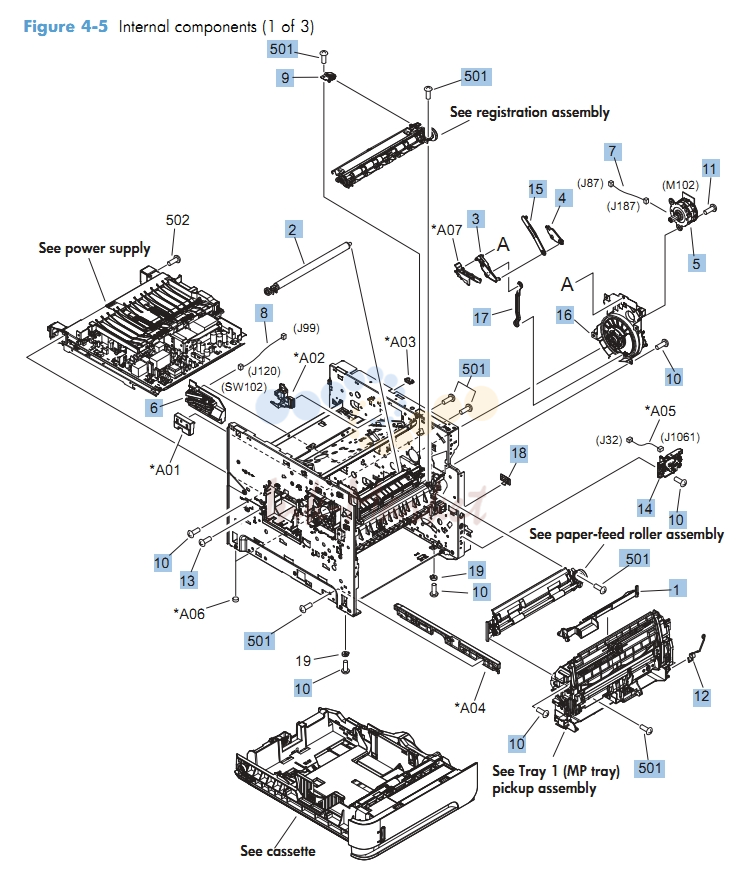

1. Internal Components 1 of 3 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RL1-1667-000CN запросить цену → | Cover, envelope feeder | |
| 2 | RM1-8491-000CN запросить цену → | Transfer roller | |
| 3 | RC2-2480-000CN запросить цену → | Arm, release A | |
| 4 | RC2-2481-000CN запросить цену → | Arm, release B | |
| 5 | RM1-8358-000CN запросить цену → | Motor, drum assembly (M102) | |
| 6 | RM1-4525-000CN запросить цену → | Size detect assembly | |
| 7 | RM1-8308-000CN запросить цену → | Cable, drum motor | |
| 8 | RM1-5091-000CN запросить цену → | Cable, size sensor | |
| 9 | RM1-5461-000CN запросить цену → | Plate, ground assembly | |
| 10 | XA9-1671-000CN запросить цену → | Screw, D, M3x8 | |
| 11 | XA9-1503-000CN запросить цену → | Screw, tap, M3x6 | |
| 12 | RC3-1470-000CN запросить цену → | Spring, torsion | |
| 13 | RC2-2633-000CN запросить цену → | Screw, M4x5 | |
| 14 | RM1-8428-000CN запросить цену → | PCA, switch assembly | |
| 15 | RC2-2482-000CN запросить цену → | Rod, release, upper | |
| 16 | RM1-8489-000CN запросить цену → | Drum drive assembly | |
| 17 | RC2-2483-000CN запросить цену → | Rod, release lower | |
| 18 | RC1-0247-000CN запросить цену → | Guard, edge | |
| 19 | RC2-2725-000CN запросить цену → | Spacer, frame | |
| 501 | XB4-7401-607CN запросить цену → | Screw, tapping pan head M4X10 |

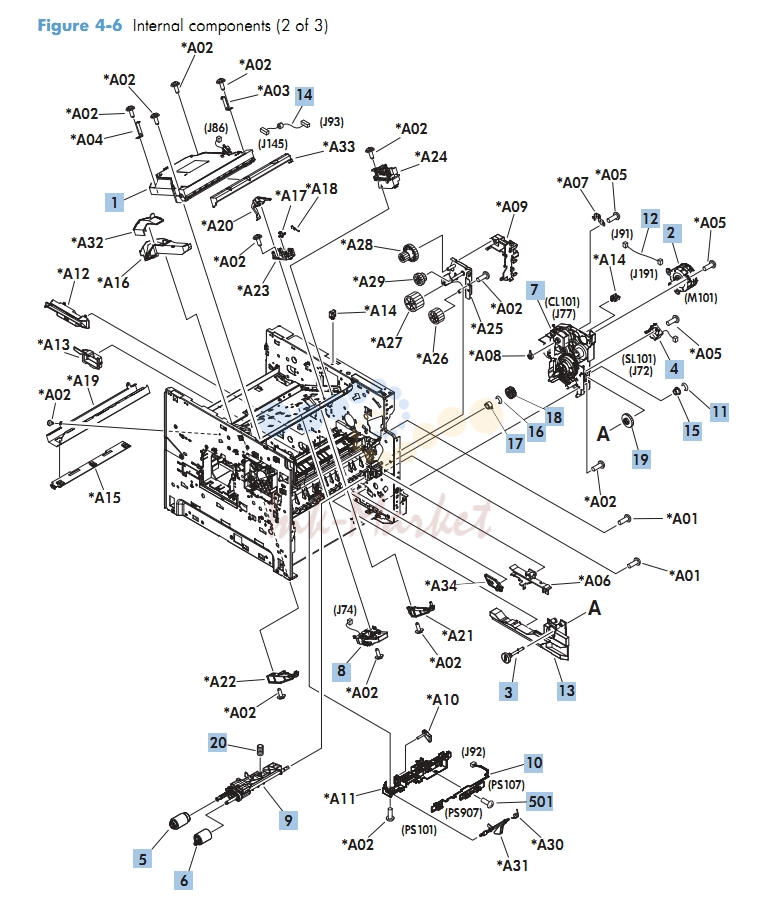

2. Internal Components 2 of 3 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8406-000CN запросить цену → | Laser/scanner assembly | |
| 2 | RM1-8285-000CN запросить цену → | Motor, paper feed assembly (M101) | |
| 3 | RL1-3020-000CN запросить цену → | Shaft retard drive | |
| 4 | RK2-4078-000CN запросить цену → | Solenoid | |
| 5 | RM1-0036-020CN запросить цену → | Paper pickup roller assembly | |
| 6 | RM1-0037-020CN запросить цену → | Paper feed roller assembly | |
| 7 | RM1-8415-000CN запросить цену → | Paper pickup drive assembly | |
| 8 | RM1-4539-000CN запросить цену → | Tag holder assembly | |
| 9 | RM1-8424-000CN запросить цену → | Paper feed shaft assembly | |
| 10 | RM1-8298-000CN запросить цену → | Cable, feed sensor | |
| 11 | XD9-0232-000CN запросить цену → | Ring, E | |
| 12 | RM1-8311-000CN запросить цену → | Cable, feed motor | |
| 13 | RM1-8427-000CN запросить цену → | Guide, front right assembly | |
| 14 | RM1-8340-000CN запросить цену → | Cable, laser | |
| 15 | RC1-0214-000CN запросить цену → | Bushing | |
| 16 | XD9-0233-010CN запросить цену → | Ring, E | |
| 17 | RC3-1403-000CN ✓ в наличии | Bushing | |
| 18 | RU5-0088-000CN запросить цену → | Gear, 18T | |
| 19 | RU5-0040-000CN запросить цену → | Gear, 23T | |
| 20 | RC1-0213-000CN запросить цену → | Spring, compression | |
| 501 | XB4-7300-809CN запросить цену → | Screw, tap, binding head, M3x8 |

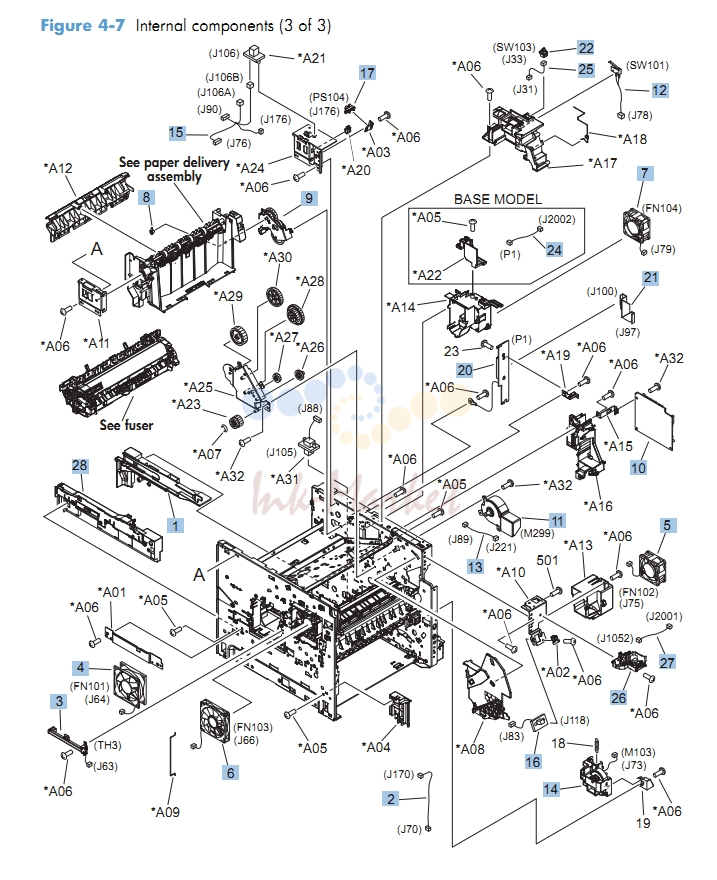

3. Internal Components 3 of 3 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4558-000CN запросить цену → | Guide, right assembly | |
| 2 | RM1-8341-000CN запросить цену → | Cable, panel | |
| 3 | RM1-8438-000CN запросить цену → | Sensor, temperature assembly | |
| 4 | RK2-1988-000CN запросить цену → | Fan (FN101) | |
| 5 | RK2-1989-000CN запросить цену → | Fan (FN102) | |
| 6 | RK2-3244-000CN запросить цену → | Fan (FN103) | |
| 7 | RK2-1992-000CN запросить цену → | Fan (FN104) | |
| 8 | RC1-0136-000CN запросить цену → | Bushing, paper delivery | |
| 9 | RM1-8410-000CN запросить цену → | Paper delivery drive assembly | |
| 10 | RM1-8293-000CN запросить цену → | PCA, DC controller | |
| 11 | RM1-5051-020CN запросить цену → | Motor, fuser (M299) | |
| 12 | RM1-8307-000CN запросить цену → | Switch, interlock assembly | |
| 13 | RM1-5088-000CN запросить цену → | Cable, fuser motor | |
| 14 | RM1-4585-000CN запросить цену → | Lifter drive assembly | |
| 15 | RM1-8927-000CN запросить цену → | Cable, full sensor | |
| 16 | RM1-5085-000CN запросить цену → | Cable, envelope feeder | |
| 17 | WG8-5849-000CN запросить цену → | Photo interrupter, IC | |
| 20 | RM1-8294-000CN запросить цену → | PCA, inner connecting | |
| 21 | RK2-4077-000CN ✓ в наличии | Cable, flat flexible (FFC) | |
| 22 | WC2-5637-000CN запросить цену → | Switch, push | |
| 24 | RK2-4152-000CN запросить цену → | Cable, HIP (M602 and M603) | |
| 25 | RM1-8344-000CN запросить цену → | Cable, door switch | |
| 26 | RM1-8429-000CN запросить цену → | USB PCA | |
| 27 | RK2-4149-000CN запросить цену → | Cable, USB | |
| 28 | RM1-8439-000CN запросить цену → | Guide assembly, left |

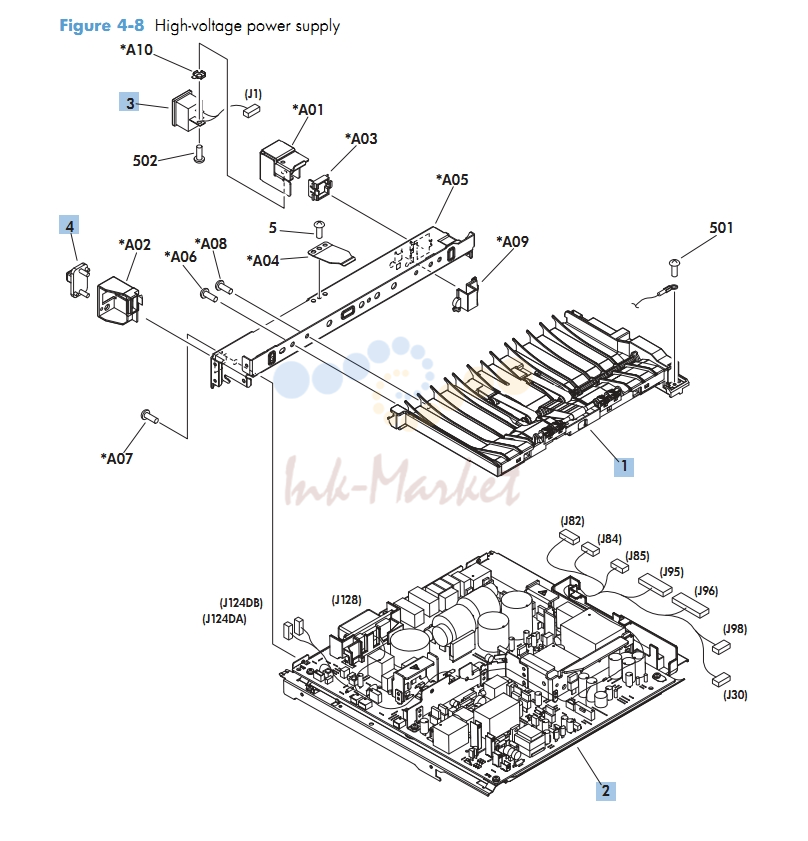

4. Power Supply M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4548-000CN запросить цену → | Paper feed assembly | |
| 2 | RM1-8392-000CN запросить цену → | High-voltage power supply 110V | |
| 2 | RM1-8393-000CN запросить цену → | High-voltage power supply 220V | |
| 3 | RM1-8348-000CN запросить цену → | Connector, inlet | |
| 4 | VS1-7514-006CN запросить цену → | Connector, drawer 6P |

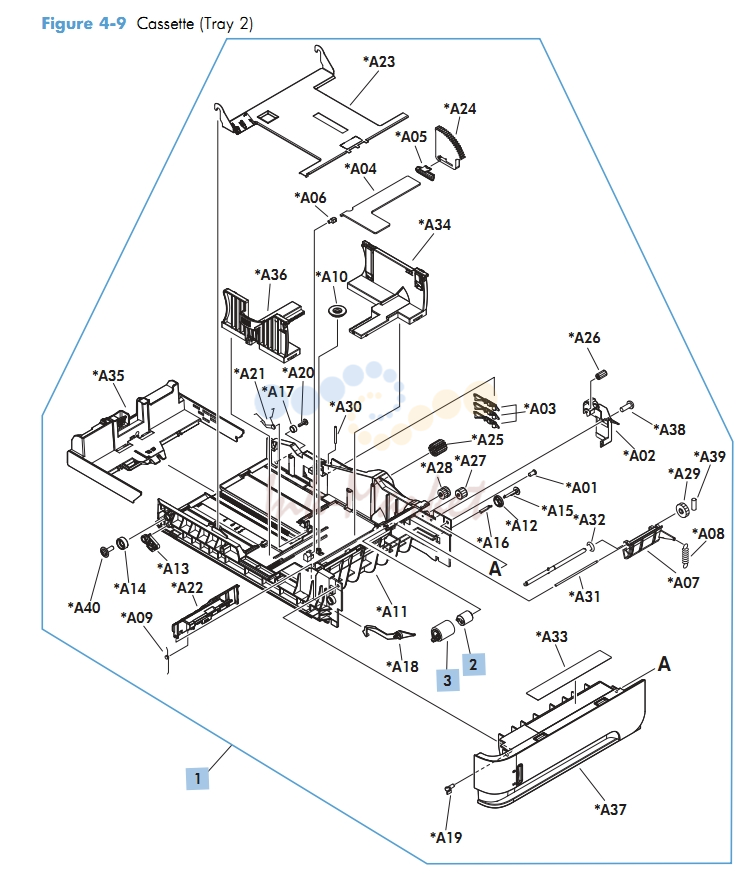

5. Paper Cassette Tray 500 Sheet M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4559-020CN запросить цену → | Cassette (Tray 2) | |
| 2 | RC2-5771-000CN запросить цену → | Torque limiter (Tray 2) |

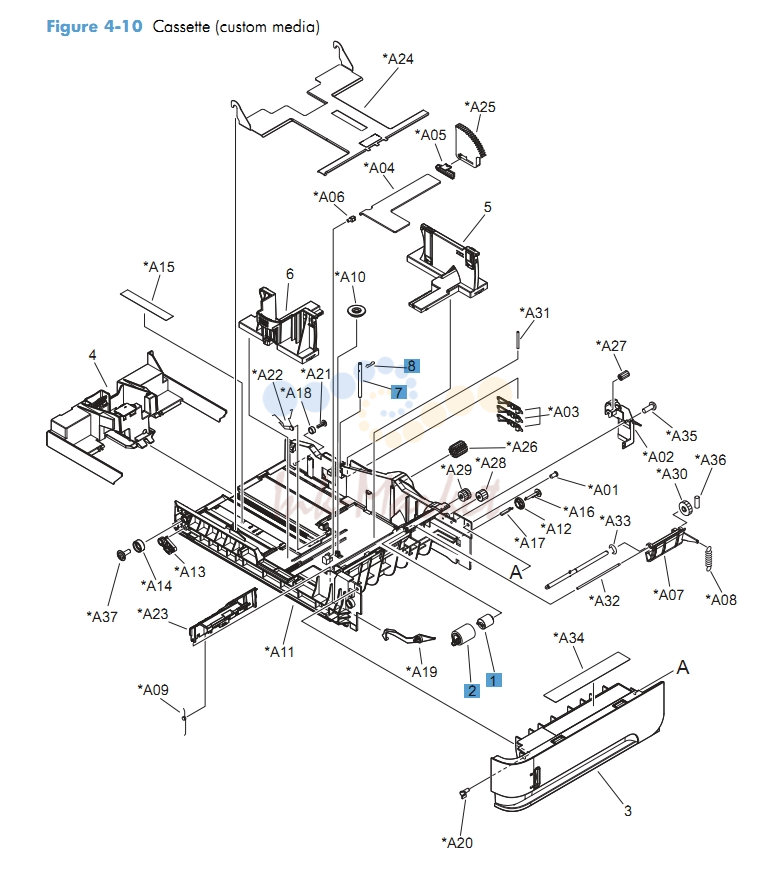

6. Cassette Tray (custom media) M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-0037-000CN запросить цену → | Torque limiter (custom media) | |
| 2 | RM1-4560-000CN запросить цену → | Roller, paper feed assembly (custom media) | |
| 7 | RC2-6486-000CN запросить цену → | Pin, cassette (custom media) | |
| 8 | RC2-6487-000CN запросить цену → | Pin, stopper (custom media) |

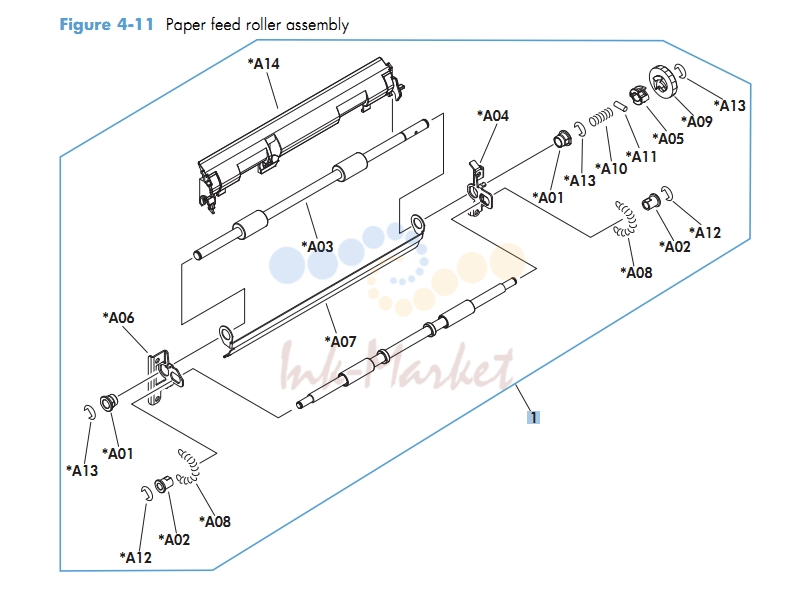

7. Paper Feed Roller Assembly M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8411-000CN запросить цену → | Paper feed roller assembly |

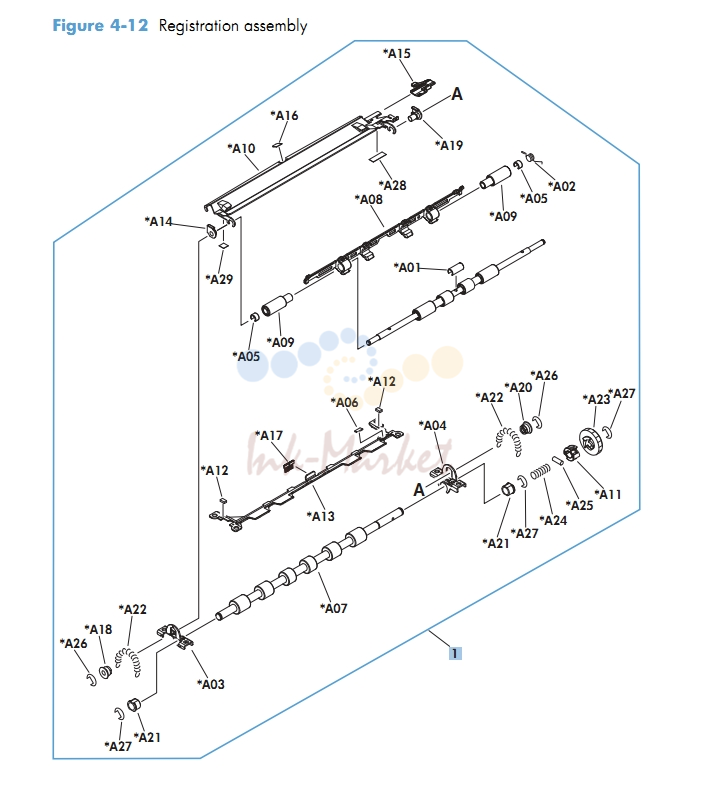

8. Registration Assembly M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8413-0000CN запросить цену → | Registration assembly |

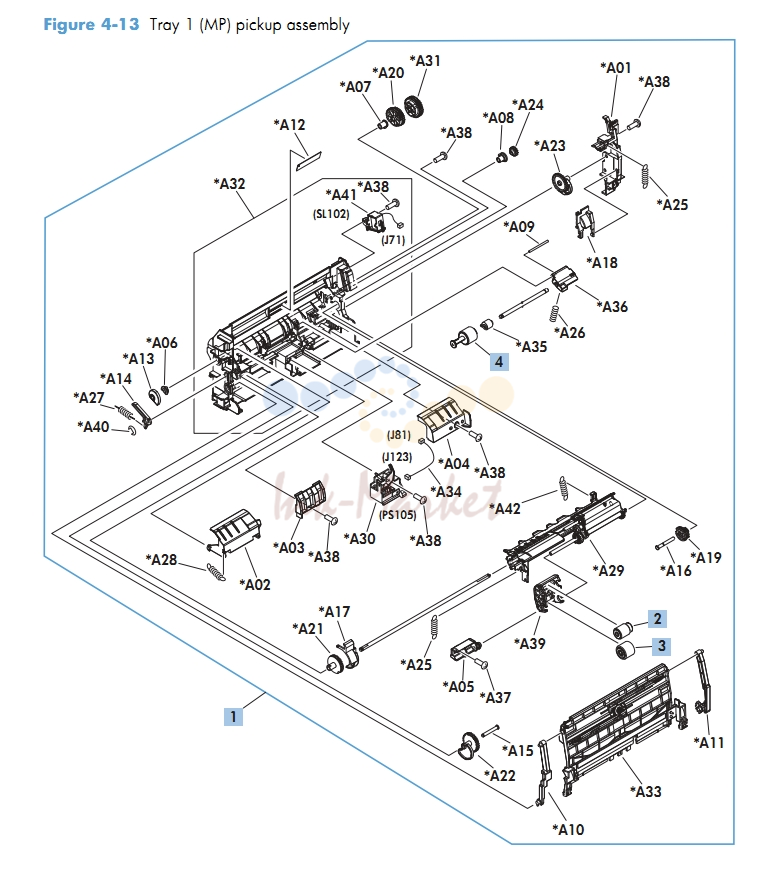

9. Tray 1 MP pickup assembly M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8425-000CN запросить цену → | Tray 1 (MP) pickup assembly | |
| 2 | RL1-1641-000CN запросить цену → | Roller pickup, Tray 1 (MP) | |
| 3 | RL1-1663-000CN запросить цену → | Roller feed, Tray 1 (MP) | |
| 4 | RL1-1654-020CN запросить цену → | Roller separation, Tray 1 (MP) |

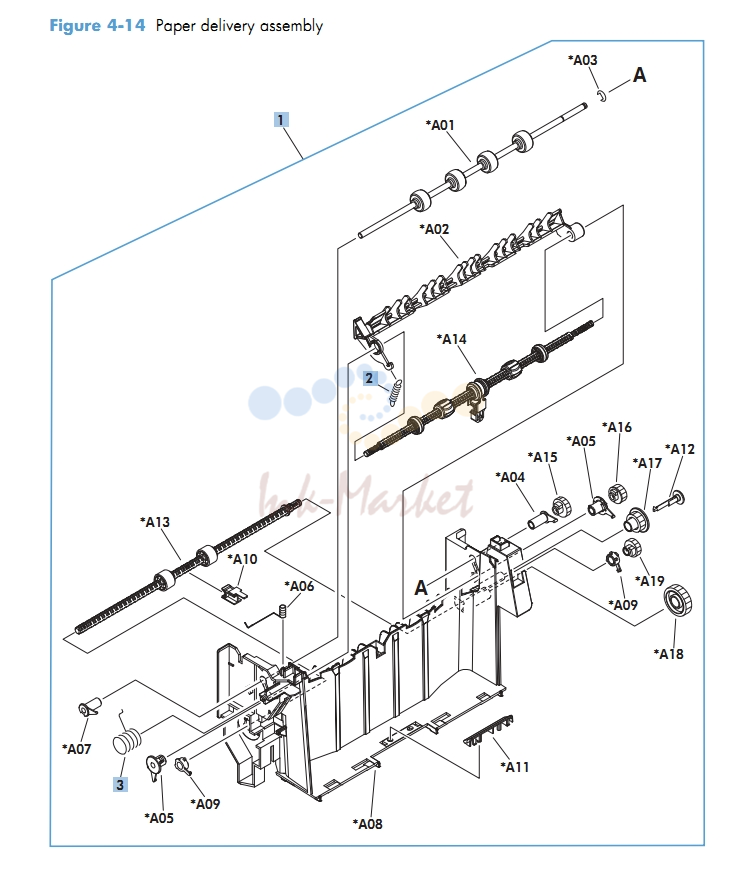

10. Paper delivery assembly M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8414-000CN ✓ в наличии | Paper delivery assembly | |
| 2 | RC1-0133-000CN | Spring, tension | |
| 3 | RU6-2105-000CN запросить цену → | Spring, grounding |

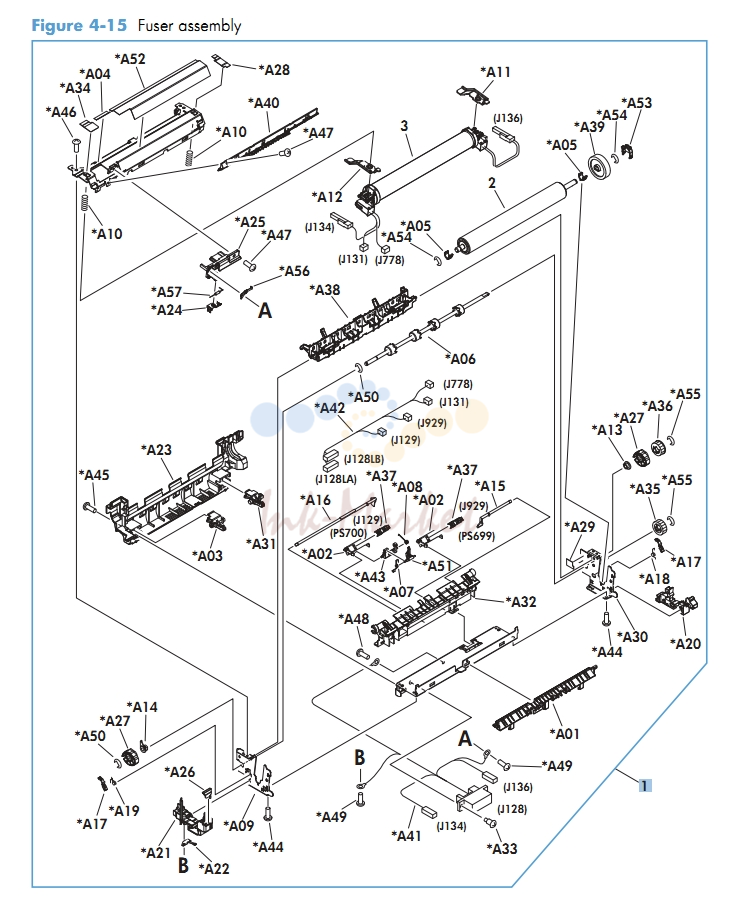

11. Fuser assembly M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8395-000CN запросить цену → | Fuser assembly 110V | |
| 1 | RM1-8396-000CN запросить цену → | Fuser assembly 220V |

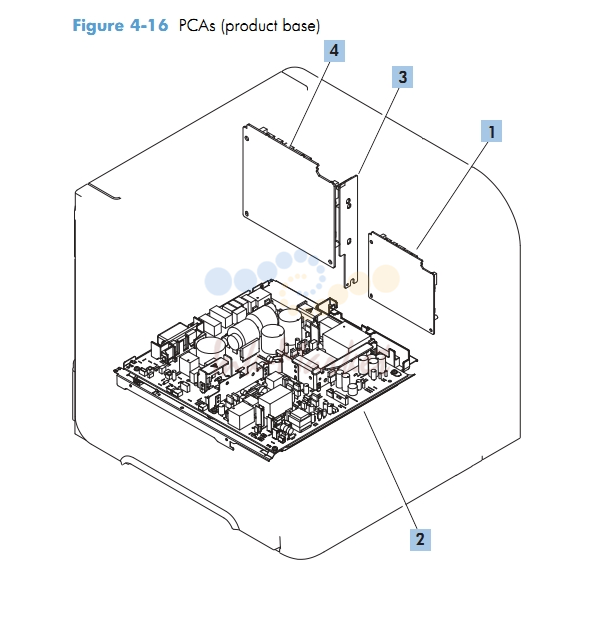

12. PCAs Product Base M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | CE988-67906 запросить цену → | Formatter |

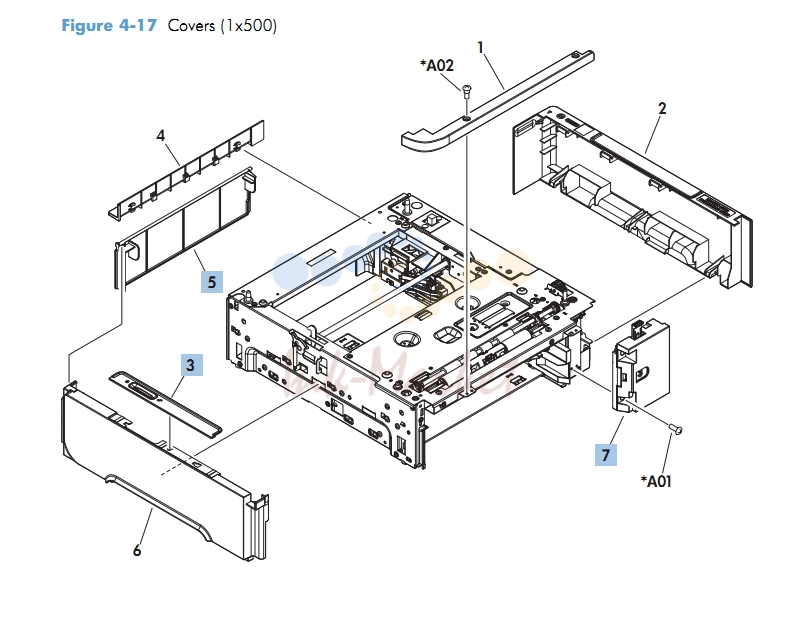

13. Covers 1 x 500 Sheet Feeder M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RC2-2584-000CN запросить цену → | Cover, lock (1x500) | |
| 5 | RC2-5239-000CN ✓ в наличии | Cover, legal (1x500) | |
| 7 | RM1-4591-000CN запросить цену → | Number dial assembly (1x500) | |
| 1 | RK2-0270-000CN запросить цену → | Solenoid (1x500) | |
| 6 | RM1-8441-000CN ✓ в наличии | Plate, pickup drive side assembly (1x500) | |
| 8 | RM1-8302-000CN запросить цену → | PCA, Feeder (1x500) | |
| 9 | VS1-7500-006CN запросить цену → | Connector, drawer 6P (1x500) | |
| 10 | RM1-1094-050CN запросить цену → | Lifter drive assembly (1x500) |

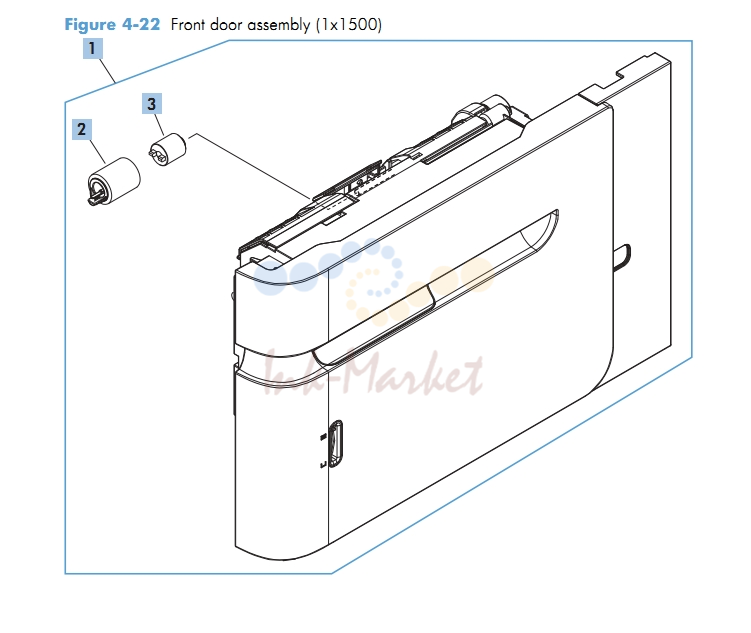

14. Sheet Feeder Front Door Assy M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5255-020CN запросить цену → | Front door assembly (1x1500) |

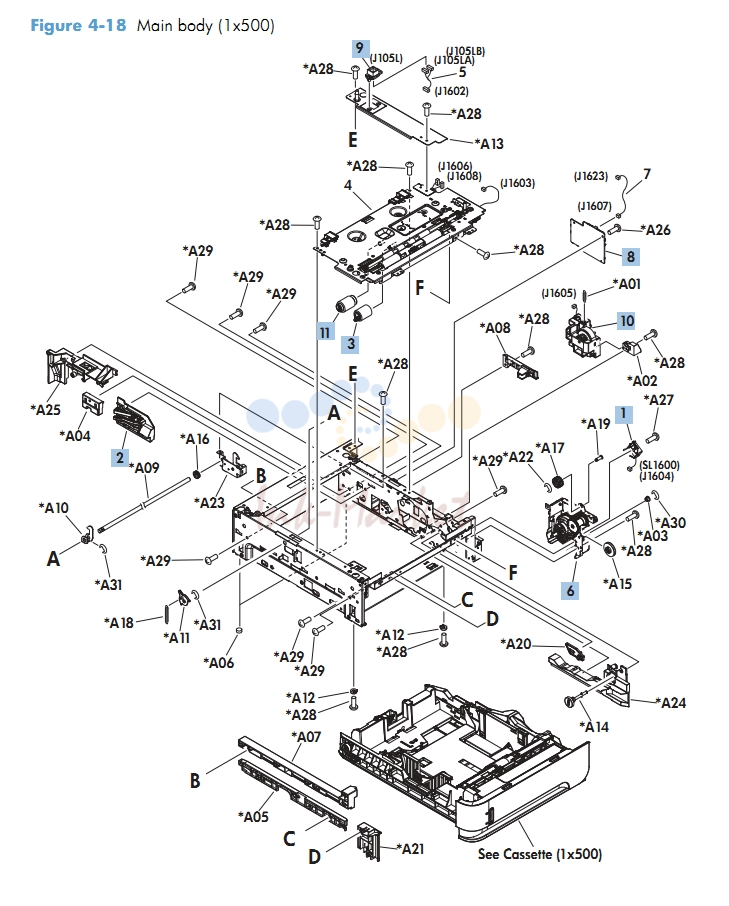

15. x 500 Sheet Feeder Main Body Assy M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RH7-1603-020CN запросить цену → | Motor, stepping (M1700) (1x1500) | |
| 5 | RM1-8457-000CN запросить цену → | Paper pickup drive assembly (1x1500) | |
| 7 | RM1-0289-030CN запросить цену → | Oil damper assembly (1x1500) | |
| 8 | RM1-8453-000CN запросить цену → | Lifter drive assembly (1x1500) | |
| 11 | RM1-5265-000CN запросить цену → | Numbering assembly (1x1500) |

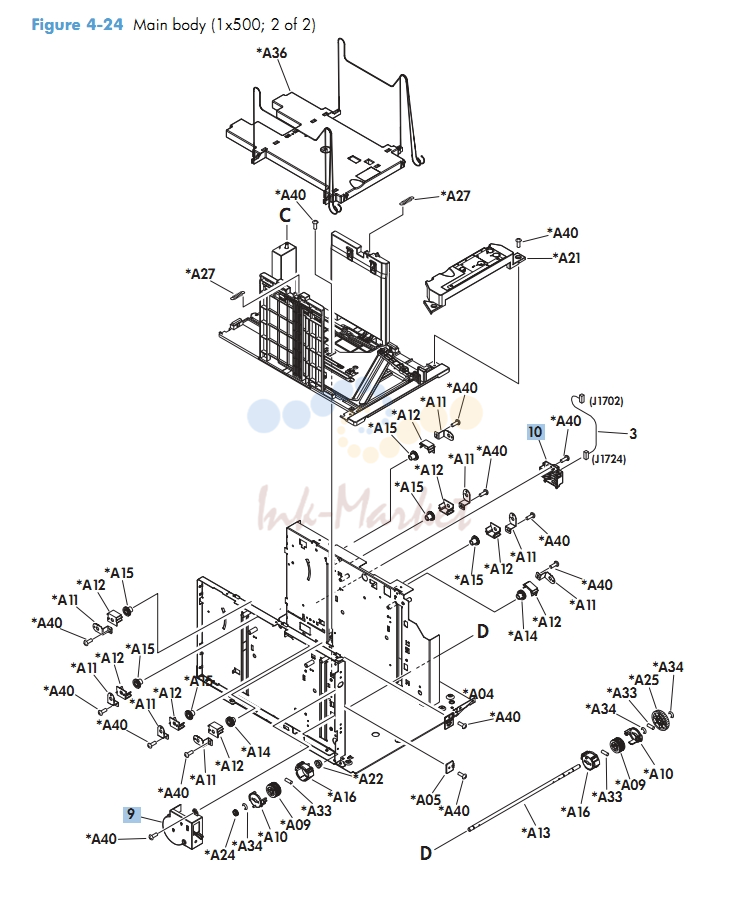

16. x 500 Sheet Feeder Main Body 2 of 2 Assy M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9 | RM1-5259-000CN запросить цену → | Remnant indication assembly (1x1500) | |
| 10 | RM1-5261-000CN запросить цену → | Paper size detect assembly (1x1500) |
17. Paper Pickup Assy M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RM1-8456-000CN запросить цену → | Paper detect sensor assembly (1x1500) | |
| 4 | RC2-2524-000CN запросить цену → | Flag, paper detect (1x1500) |

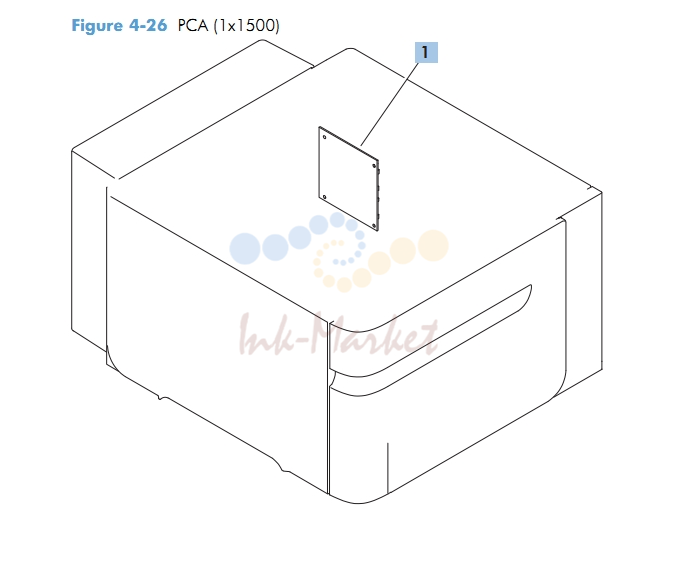

18. PCA 1 x 1500 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8303-000CN запросить цену → | PCA, feeder (1x1500) |

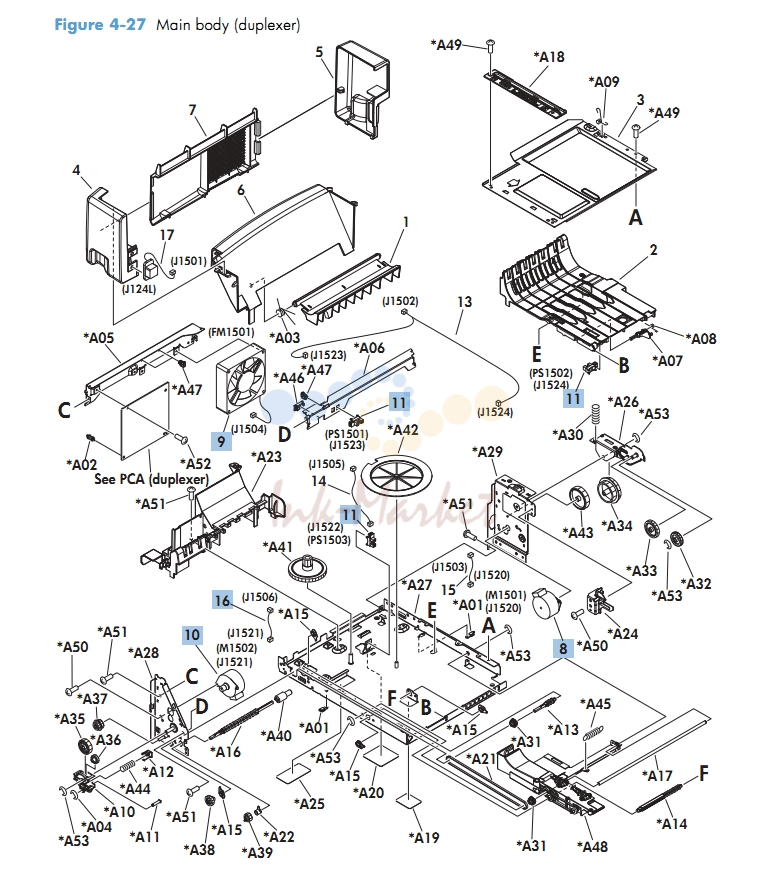

19. HP Laser Printer Diagrams M601 M602 M603 Main Body Duplexer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | RK2-2015-000CN запросить цену → | Motor, stepping, DC 24V (M1501) (duplexer) | |
| 9 | RK2-2016-000CN запросить цену → | Fan (FN1501) (duplexer) | |
| 10 | RK2-2139-000CN запросить цену → | Motor, stepping, DC 24V (M1502) (duplexer) | |
| 16 | RM1-5141-000CN запросить цену → | Cable, paper re-pickup motor (duplexer) | |
| 1 | RM1-8305-000CN запросить цену → | PCA (duplexer) |

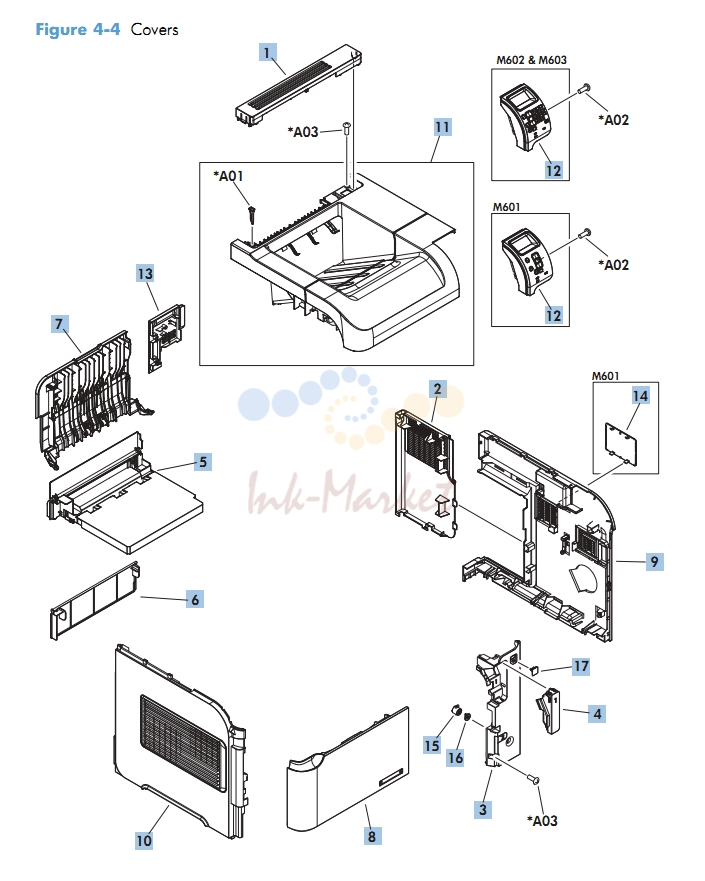

20. Covers M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RC2-5705-000CN запросить цену → | Tray, extension (envelope feeder) | |
| 6 | RM1-5226-000CN запросить цену → | Weight assembly (envelope feeder) |

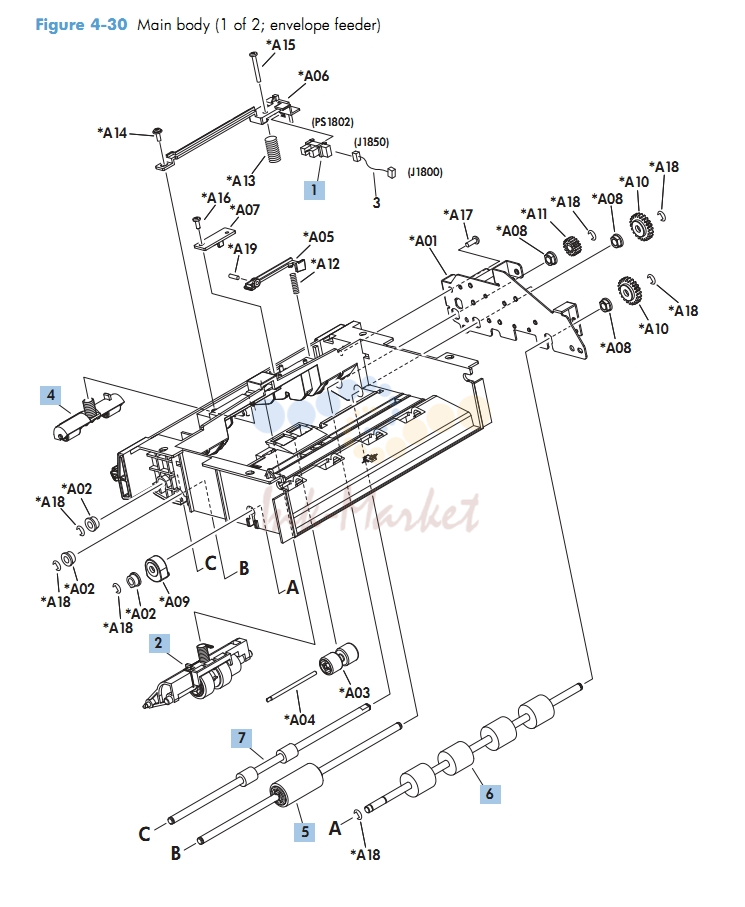

21. Envelop Feeder Main Body 1 of 2 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | WG8-5624-000CN запросить цену → | Photo interrupter (envelope feeder) | |
| 2 | RM1-5224-000CN | Roller, separation assembly (envelope feeder) | |
| 4 | RM1-5223-000CN запросить цену → | Roller, paper feed assembly (envelope feeder) | |
| 5 | RM1-5221-000CN запросить цену → | Roller, paper pickup assembly (envelope feeder) | |
| 6 | RC2-5700-000CN запросить цену → | Roller, paper pickup (envelope feeder) | |
| 7 | RC2-5701-000CN ✓ в наличии | Roller, paper feed (envelope feeder) |

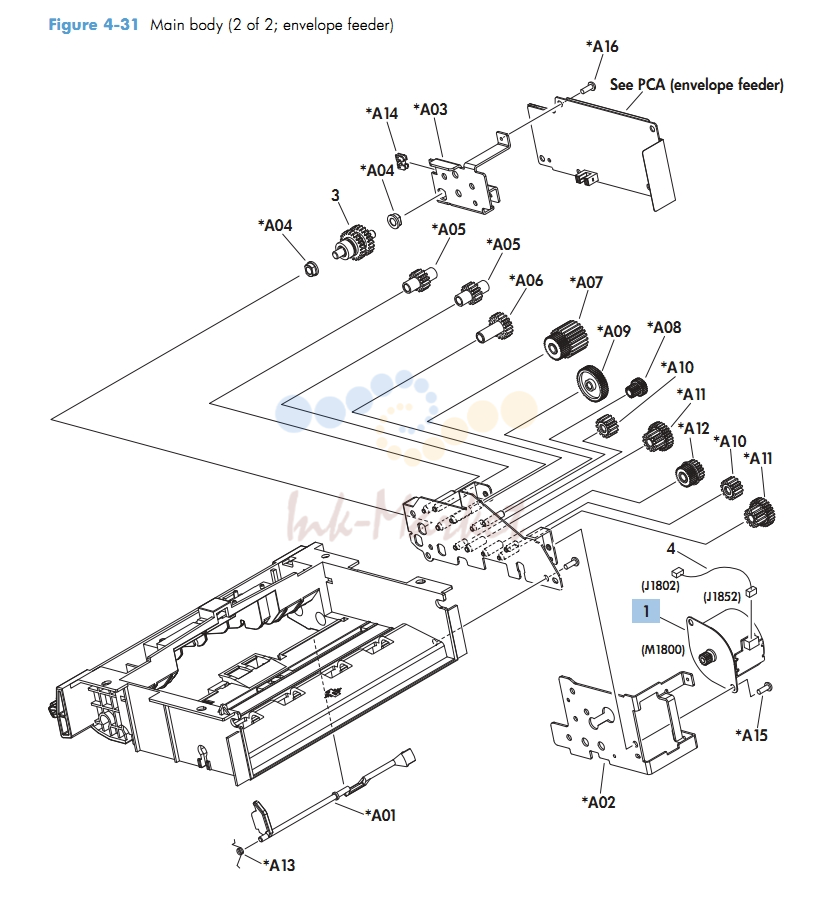

22. Envelop Feeder Main Body 2 of 2 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-2162-000CN запросить цену → | Motor, stepping, DC 24V (M1800) (envelope feeder) |

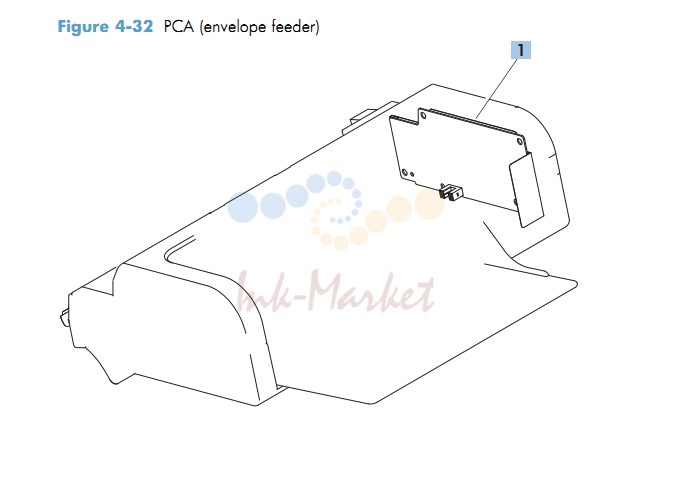

23. PCA Envelop Feeder M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9030-000CN запросить цену → | PCA (envelope feeder) |
24. Covers MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | VS1-7500-008CN запросить цену → | Connector 8P (MBM) | |
| 11 | RM1-5270-000CN запросить цену → | Solenoid assembly, IN (MBM) |

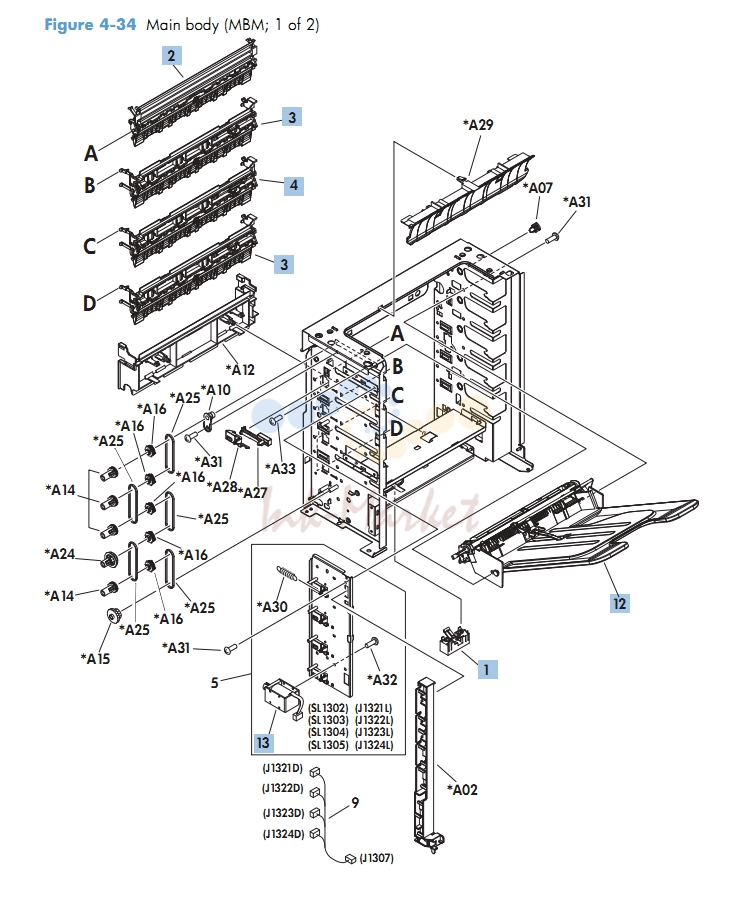

25. Main Body 1 of 2 MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5269-000CN запросить цену → | Flag, paper sensing (MBM) | |
| 2 | RM1-4665-000CN запросить цену → | Top bin flapper assembly (MBM) | |
| 3 | RM1-4666-000CN запросить цену → | Bin flapper assembly (MBM) | |
| 4 | RM1-4667-000CN запросить цену → | Center bin flapper assembly (MBM) | |
| 12 | RM1-6672-000CN запросить цену → | Bin assembly (MBM) | |
| 13 | RL1-1709-000CN запросить цену → | Solenoid (MBM) |
26. Main Body 2 of 2 MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | RM1-5267-000CN запросить цену → | Drive assembly (MBM) | |
| 7 | RM1-5096-000CN запросить цену → | Sensor assembly (MBM) |

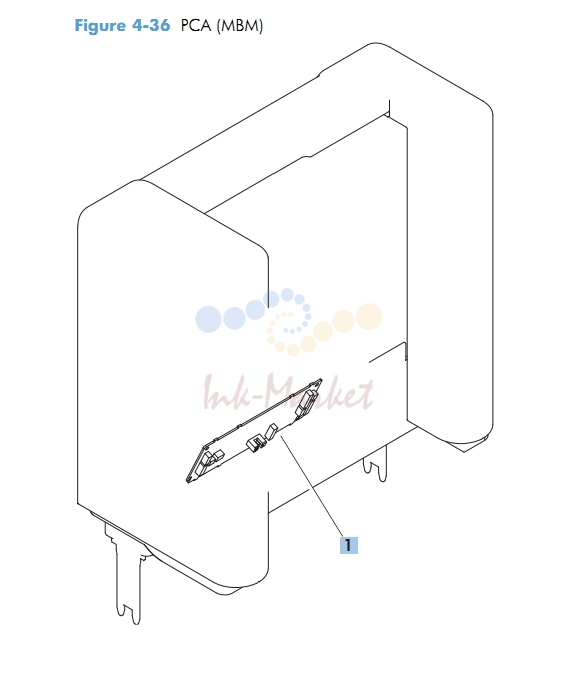

27. PCA MBM multi bin mailbox M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8350-000CN запросить цену → | PCA (MBM) |
28. Covers Stapler Stacker M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | RM1-4671-000CN запросить цену → | Tray assembly (S and S/S) | |
| 9 | RL1-1703-000CN запросить цену → | Joint, left (S and S/S) | |
| 10 | RL1-1704-000CN запросить цену → | Joint, right (S and S/S) |
29. Main Body Stacker M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-2025-000CN запросить цену → | Motor, stepping, DC 24V (M1103) (S/S) | |
| 4 | RM1-1166-000CN запросить цену → | Sensor, paper full assembly (S/S) | |
| 6 | RK2-2027-000CN запросить цену → | Motor, stepping, DC 24V (M1101) (S/S) | |
| 7 | RL1-0506-000CN запросить цену → | Solenoid (S/S) | |
| 10 | RM1-4670-000CN запросить цену → | Jog assembly (S/S) | |
| 12 | RM1-4826-000CN запросить цену → | Stapler assembly (S/S) |

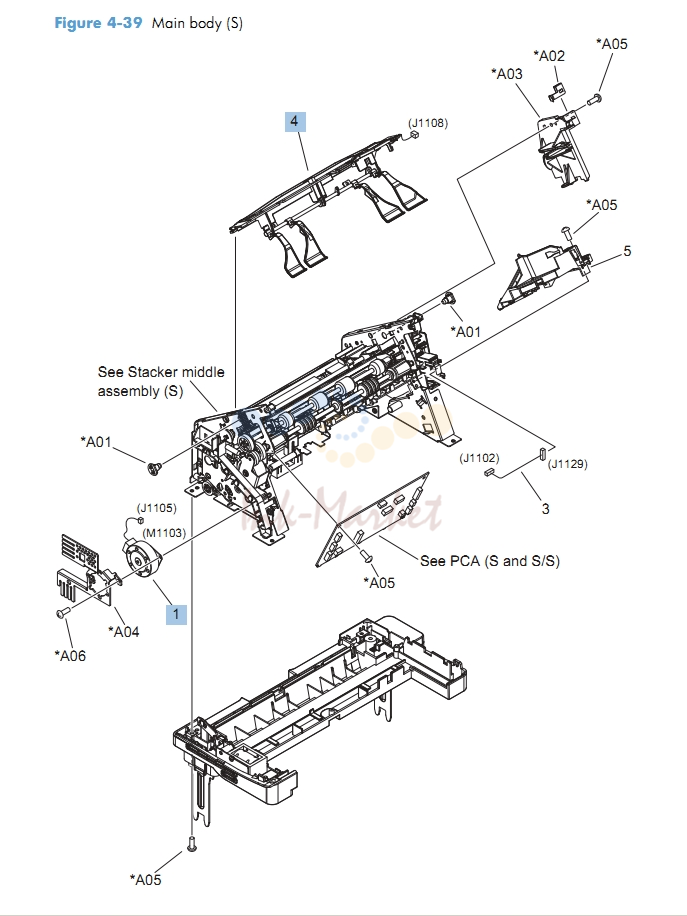

30. Main Body Stapler M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | RM1-4676-000CN запросить цену → | Stapler mount assembly (S) |
31. Stapler Stacker middle assembly 1 of 2 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-0239-000CN запросить цену → | Flag, paper sensing (S/S) |
32. Stapler Stacker middle assembly 2 of 2 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RM1-0253-020CN запросить цену → | Roller, paper feed assembly (S/S) | |
| 5 | WG8-5645-000CN запросить цену → | Photo interrupter (S/S) |
33. Stacker middle assembly 1 of 2 M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | RG1-4266-030CN запросить цену → | LED PCA (S) |
34. PCS Stapler Stacker M601 M602 M603 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8351-000CN запросить цену → | PCA (S/S) | |
| 1 | RM1-8352-000CN запросить цену → | PCA (S) |
