Содержание
- 1) HP P3010 P3015 Covers, panels and doors diagram printer parts diagram
- 2) HP P3010 P3015 Internal assemblies 1 of 6 printer parts diagram
- 3) HP P3010 P3015 Internal assemblies 2 of 6 printer parts diagram
- 4) HP P3010 P3015 Internal assemblies 3 of 6 printer parts diagram
- 5) HP P3010 P3015 Internal assemblies 4 of 6 printer parts diagram
- 6) HP P3010 P3015 Internal assemblies 5 of 6 printer parts diagram
- 7) HP P3010 P3015 Internal assemblies 6 of 6 printer parts diagram

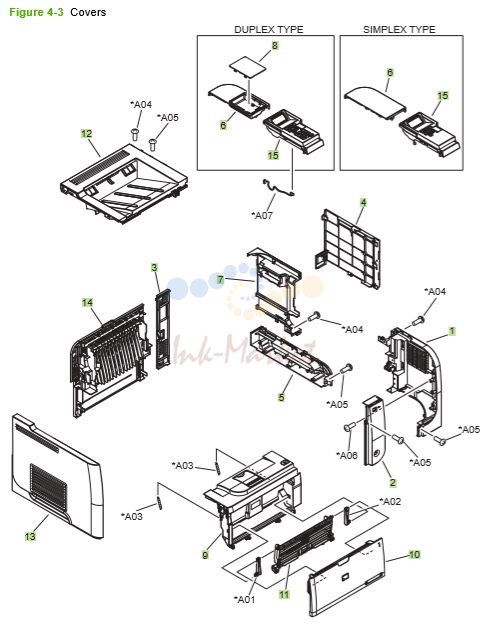

1) HP P3010 P3015 Covers, panels and doors diagram printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-7670-000CN запросить цену → | Cover, right | |
| 2 | RC2-7672-000CN запросить цену → | Cover, right-front | |
| 3 | RC2-7673-000CN запросить цену → | Cover, right-rear | |
| 4 | RC2-7674-000CN запросить цену → | Cover, DIMM | |
| 5 | RC2-7675-000CN запросить цену → | Cover, handle right | |
| 6 | RC2-7676-000CN запросить цену → | Cover, upper-right (top-right); duplex models | |
| 6 | RC2-7707-000CN запросить цену → | Cover, upper-right (top-right); simplex models | |
| 7 | RC2-7688-000CN запросить цену → | Cover, formatter | |
| 8 | RC2-7677-000CN запросить цену → | Cover, upper-right (top-right) sub; duplex models | |
| 9 | RM1-6264-000CN запросить цену → | Cartridge-door assembly | |
| 10 | RM1-6265-000CN запросить цену → | Cover, multipurpose assembly | |
| 11 | RM1-6266-000CN запросить цену → | Multipurpose lifting plate assembly | |
| 12 | RM1-6289-000CN запросить цену → | Cover, top assembly | |
| 13 | RM1-6291-000CN запросить цену → | Cover, left | |
| 14 | RM1-6292-000CN запросить цену → | Cover, rear assembly | |
| 15 | RM1-6518-000CN запросить цену → | Control panel; duplex models | |
| 15 | RM1-6519-000CN запросить цену → | Control panel; duplex models |

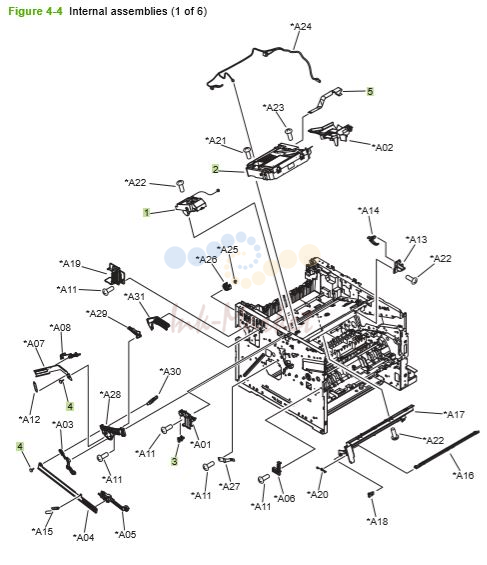

2) HP P3010 P3015 Internal assemblies 1 of 6 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-6284-000CN запросить цену → | Tag holder assembly | |
| 2 | RM1-6322-000CN запросить цену → | Laser/scanner | |
| 3 | WG8-5696-000CN запросить цену → | Photo interrupter, TLP1243 | |
| 4 | RC2-7933-000CN запросить цену → | Stopper, bushing arm | |
| 5 | RK2-3103-000CN запросить цену → | Cable, flat |

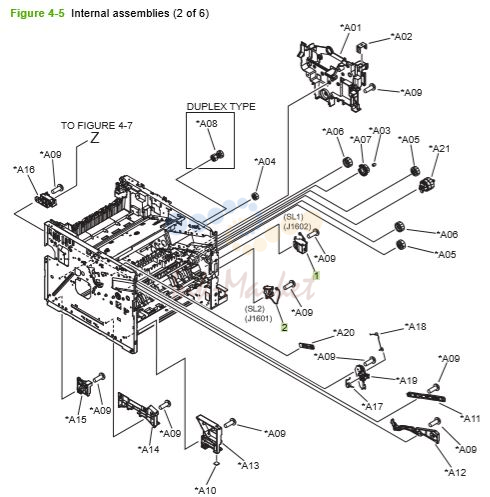

3) HP P3010 P3015 Internal assemblies 2 of 6 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-1490-000CN запросить цену → | Tray 1 solenoid | |
| 2 | RK2-1492-000CN запросить цену → | Tray 2 solenoid |
4) HP P3010 P3015 Internal assemblies 3 of 6 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-6272-000CN ✓ в наличии | Registration roller assembly | |
| 2 | RL1-2412-000CN запросить цену → | Roller, multipurpose | |
| 3 | RM1-6315-000CN запросить цену → | Transfer lower guide assembly | |
| 4 | RM1-6279-000CN запросить цену → | Cassette | |
| 5 | RM1-6306-000CN запросить цену → | Base plate roller assembly | |
| 6 | RM1-6321-000CN запросить цену → | Roller, transfer | |
| 7 | RC2-8575-000CN запросить цену → | Pad, multipurpose separation | |
| 8 | RM1-6303-000CN запросить цену → | Separation holder assembly |

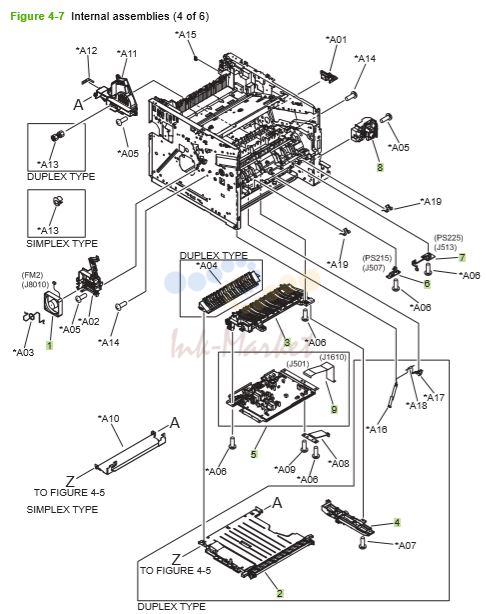

5) HP P3010 P3015 Internal assemblies 4 of 6 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-1499-000CN запросить цену → | Fan, sub | |
| 2 | RM1-6263-000CN запросить цену → | Lower paper feed guide; duplex models | |
| 3 | RM1-6270-000CN запросить цену → | Paper-feed guide assembly | |
| 4 | RM1-6273-000CN запросить цену → | Position-guide assembly; duplex models | |
| 5 | RM1-6280-000CN запросить цену → | High-voltage power supply; duplex models | |
| 5 | RM1-6300-000CN запросить цену → | High-voltage power supply; simplex models | |
| 6 | RM1-6511-000CN запросить цену → | TOP sensor PCA | |
| 7 | RM1-6512-000CN запросить цену → | Paper width sensor PCA | |
| 8 | RM1-6283-000CN запросить цену → | Switch assembly, power | |
| 9 | RK2-3101-000CN запросить цену → | Cable, flat |

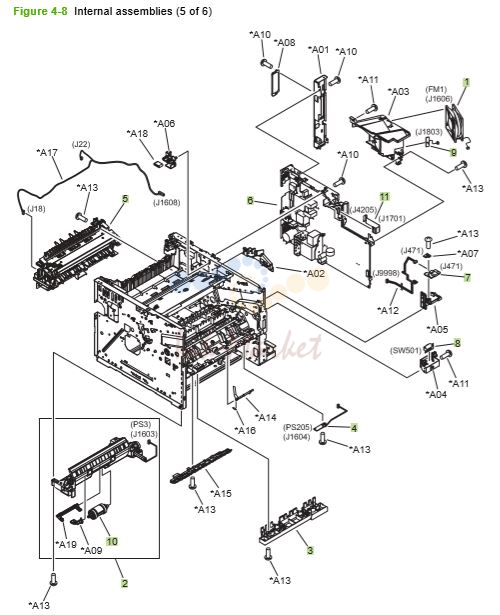

6) HP P3010 P3015 Internal assemblies 5 of 6 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-1497-000CN запросить цену → | Fan, main | |
| 2 | RM1-6268-000CN запросить цену → | Cassette, paper pickup assembly; duplex models | |
| 2 | RM1-6299-000CN запросить цену → | Cassette, paper pickup assembly; simplex models | |
| 3 | RM1-6271-000CN запросить цену → | Idler roller assembly | |
| 4 | RM1-6510-000CN запросить цену → | Multipurpose sensor PCA | |
| 5 | RM1-6274-000CN запросить цену → | Fuser assembly 110V | |
| 5 | RM1-6319-000CN запросить цену → | Fuser assembly 220V | |
| 6 | RM1-6281-000CN запросить цену → | Engine controller PCA 110V | |
| 6 | RM1-6318-000CN запросить цену → | Engine controller PCA 220V | |
| 7 | RM1-6514-000CN запросить цену → | Front USB PCA | |
| 8 | WC4-5171-000CN запросить цену → | Microswitch | |
| 9 | RM1-6515-000CN запросить цену → | Environmental sensor assembly | |
| 10 | RM1-6313-000CN запросить цену → | Cassette pickup roller | |
| 11 | RK2-2788-000CN запросить цену → | Cable, flat |

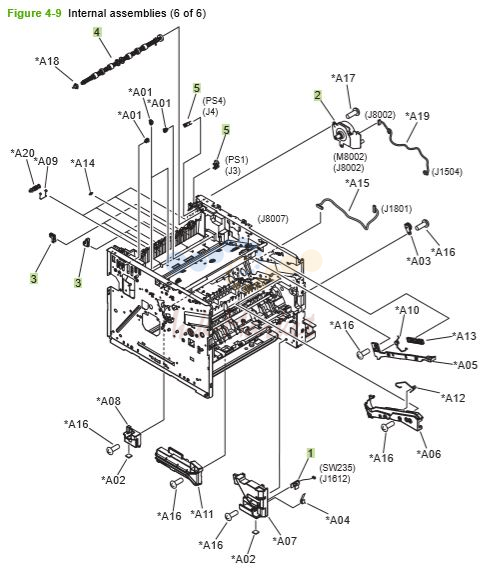

7) HP P3010 P3015 Internal assemblies 6 of 6 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-6487-000CN запросить цену → | Tray sensor PCA | |
| 2 | RM1-6296-000CN запросить цену → | Fuser motor assembly | |
| 3 | RM1-6301-000CN запросить цену → | Paper delivery roller assembly | |
| 4 | RM1-6311-000CN запросить цену → | Face-down roller assembly |
