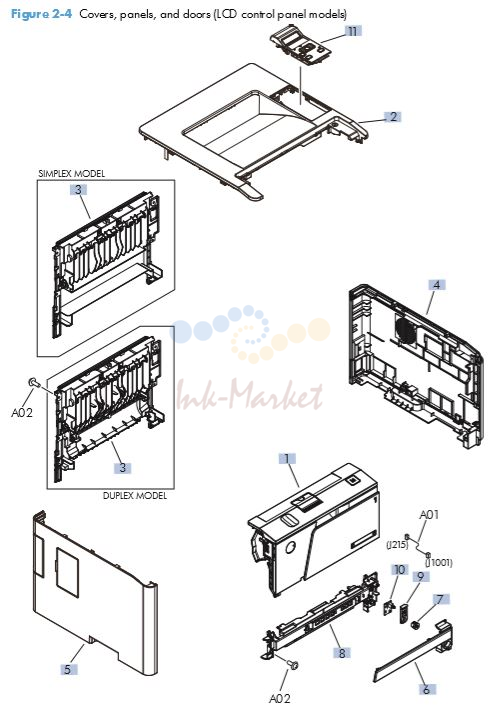

HP M401 M425 Covers, Panels and doors diagram 1 of 2 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9145-000CN запросить цену → | Cartridge door assembly | |
| 2 | RM1-9180-000CN запросить цену → | Cover, top | |
| 3 | RM1-9161-000CN запросить цену → | Cover, rear (duplex model) | |
| 3 | RM1-9163-000CN запросить цену → | Cover, rear (simplex model) | |
| 4 | RM1-9171-000CN запросить цену → | Cover, right | |
| 5 | RM1-9174-000CN запросить цену → | Cover, left | |
| 6 | RC3-2533-000CN ✓ в наличии | Cover, outer, front | |
| 7 | RM1-9125-000CN запросить цену → | Switch, power button assembly | |
| 8 | RC3-2532-000CN запросить цену → | Cover, inner, front | |
| 9 | RC3-2545-000CN запросить цену → | Lever, power supply button | |
| 10 | RM1-9039-000CN запросить цену → | Power button PCA | |
| 11 | RM1-9149-000CN запросить цену → | Control-panel assembly |

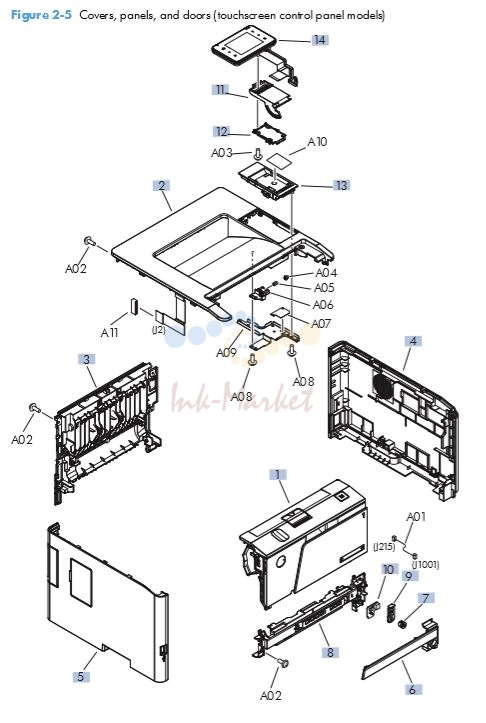

HP M401 M425 Covers, Panels and doors diagram 1 of 2 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RM1-9179-000CN запросить цену → | Cover, top | |
| 5 | RM1-9123-000CN запросить цену → | Cover, left | |
| 11 | RC3-2584-000CN запросить цену → | Arm, control panel | |
| 12 | RC3-2585-000CN запросить цену → | Cover, cable | |
| 13 | RC3-2586-000CN запросить цену → | Plate, base | |
| 14 | CF270-60101 запросить цену → | Control-panel assembly (HP Laserjet M401dn model only) | |
| 14 | CF285-60101 ✓ в наличии | Control-panel assembly (HP Laserjet M401dw model only) |

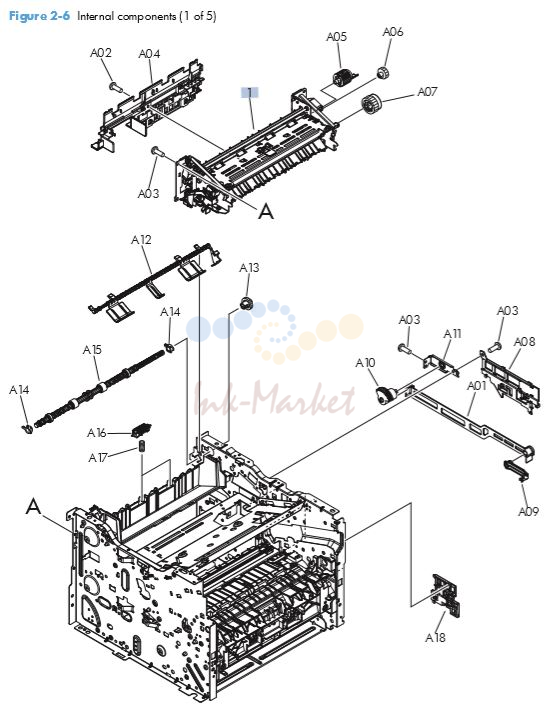

HP M401 M425 Internal assemblies 1 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8808-000CN запросить цену → | Fuser (110V) | |
| 1 | RM1-8809-000CN запросить цену → | Fuser (220V) |

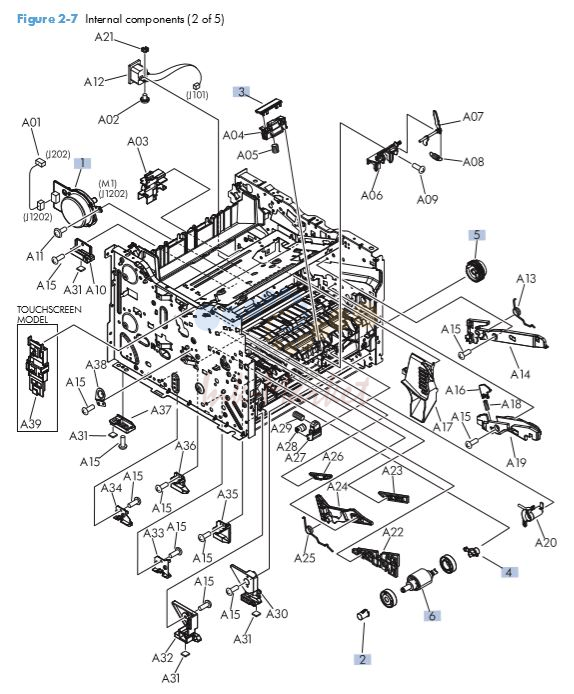

HP M401 M425 Internal assemblies 2 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9042-000CN запросить цену → | Main motor assembly | |
| 2 | RC2-8263-000CN запросить цену → | Bushing | |
| 3 | RL1-2115-000CN запросить цену → | Separation pad, multipurpose tray | |
| 4 | RC2-6131-000CN запросить цену → | Bushing | |
| 5 | RM1-7360-000CN запросить цену → | Paper pickup gear assembly | |
| 6 | RM1-9168-000CN запросить цену → | Paper pickup roller assembly |

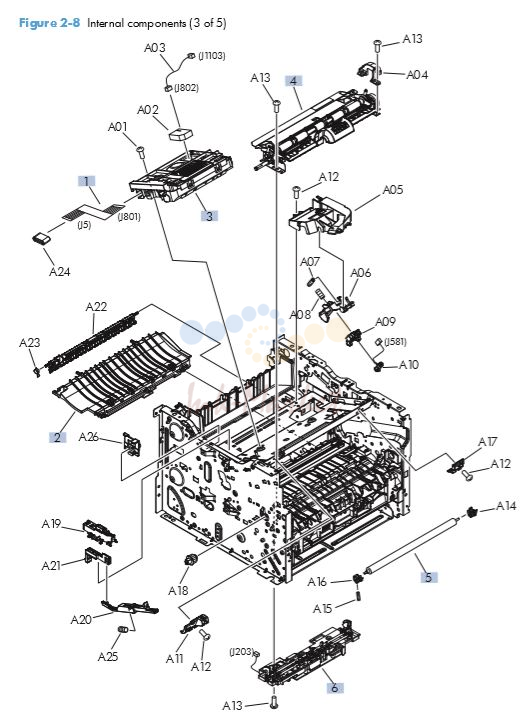

HP M401 M425 Internal assemblies 3 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-4452-000CN запросить цену → | Cable, flexible, flat | |
| 2 | RM1-9122-000CN запросить цену → | Paper feed guide assembly | |
| 3 | RM1-9135-000CN запросить цену → | Laser scanner assembly | |
| 4 | RM1-8806-000CN запросить цену → | Registration roller assembly | |
| 5 | RM1-9175-000CN запросить цену → | Transfer roller assembly | |
| 6 | RM1-8807-000CN ✓ в наличии | Sensor assembly |

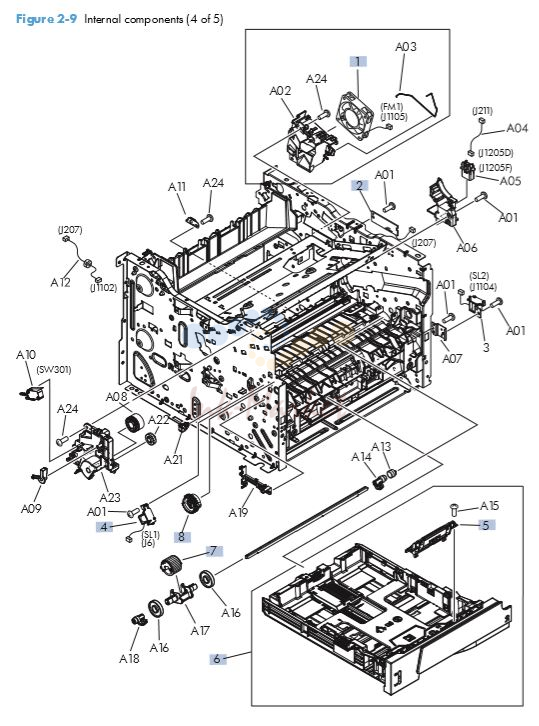

HP M401 M425 Internal assemblies 4 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-4418-000CN запросить цену → | Fan | |
| 2 | RM1-9047-000CN запросить цену → | Connecting PCA | |
| 4 | RK2-2731-000CN запросить цену → | Solenoid | |
| 5 | RM1-7365-000CN запросить цену → | Separation pad holder assembly | |
| 6 | RM1-9137-000CN запросить цену → | Cassette assembly (Tray 2) | |
| 7 | RL1-3307-000CN ✓ в наличии | Pickup roller, multipurpose tray (Tray 1) | |
| 8 | RM1-9127-000CN запросить цену → | Multipurpose tray pickup gear assembly |

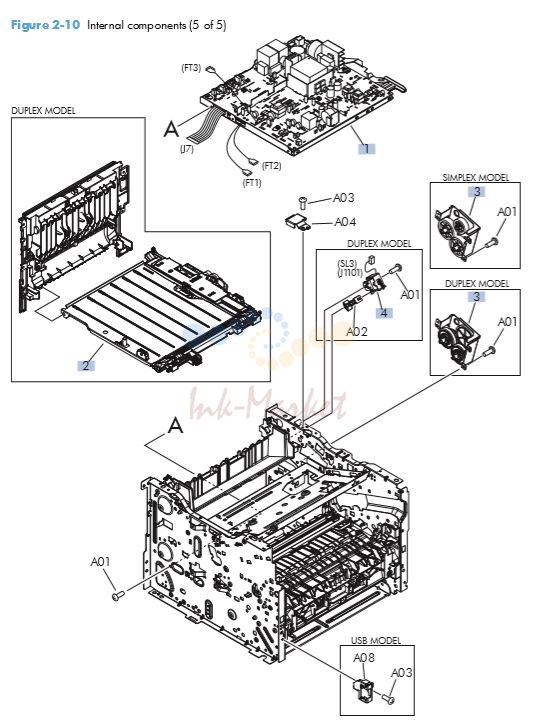

HP M401 M425 Internal assemblies 5 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9164-000CN запросить цену → | Engine controller assembly (DC controller) — 110V | |
| 1 | RM1-9165-000 запросить цену → | Engine controller assembly (DC controller) — 220V | |
| 2 | RM1-9153-000CN запросить цену → | Duplexing paper feed assembly (duplex models only) | |
| 3 | RM1-9157-000CN запросить цену → | Reverse drive assembly (duplex models only) | |
| 3 | RM1-9160-000CN запросить цену → | Face-down drive assembly (simplex models only) | |
| 4 | RK2-2733-000CN запросить цену → | Solenoid, duplex |

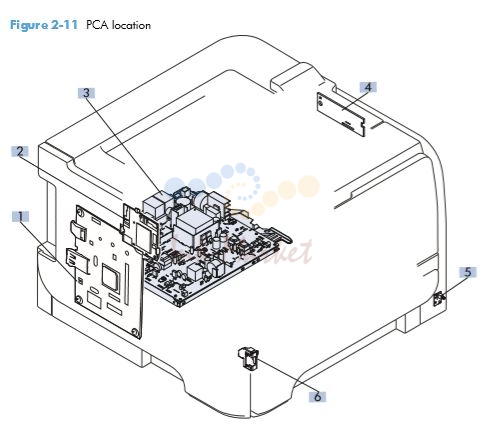

HP M401 M425 PCA Printed Circuit Boards Location printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CF148-60001 запросить цену → | Formatter PCA (HP LaserJet M401a, M401d models) | |
| 1 | CF149-60001 запросить цену → | Formatter PCA (HP LaserJet M401n model) | |
| 1 | CF150-60001 запросить цену → | Formatter PCA (HP LaserJet M401dn, M401dw models) | |
| 1 | CF148-69001 запросить цену → | Formatter PCA (China, HP LaserJet M401a, M401d models) | |
| 1 | CF149-69001 запросить цену → | Formatter PCA (China, HP LaserJet M401n model) | |
| 1 | CF150-69001 запросить цену → | Formatter PCA (China, HP LaserJet M401dn, M401dw models) | |
| 2 | CF286-40014 запросить цену → | Wireless PCA holder (not pictured HP LaserJet M401dw model only) | |
| 3 | RM1-9165-000CN запросить цену → | Engine controller assembly (DC controller) PCA — 220V | |
| 6 | CF368-60001 ✓ в наличии | Universal serial bus (USB) PCA (HP LaserJet M401dn and M401dw models only) |

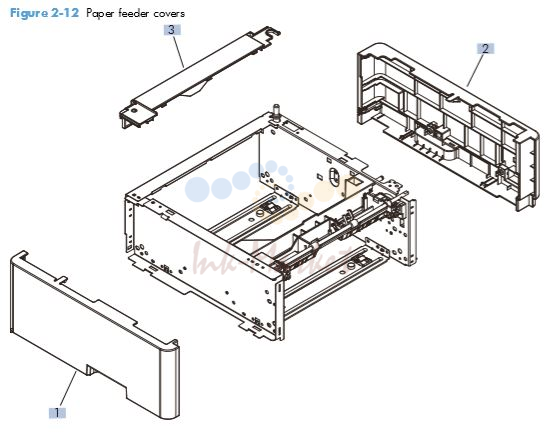

HP M401 M425 PCA Paper feeder covers printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC3-2618-000CN запросить цену → | Cover, left | |
| 2 | RM1-9316-000CN запросить цену → | Cover, right | |
| 3 | RC3-2621-000CN запросить цену → | Cover, rear |

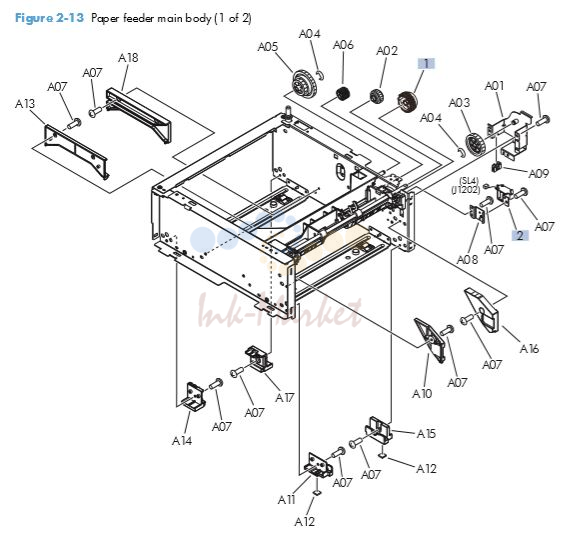

HP M401 M425 PCA Paper feeder main body 1 of 2 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RK2-0426-000CN запросить цену → | Solenoid |

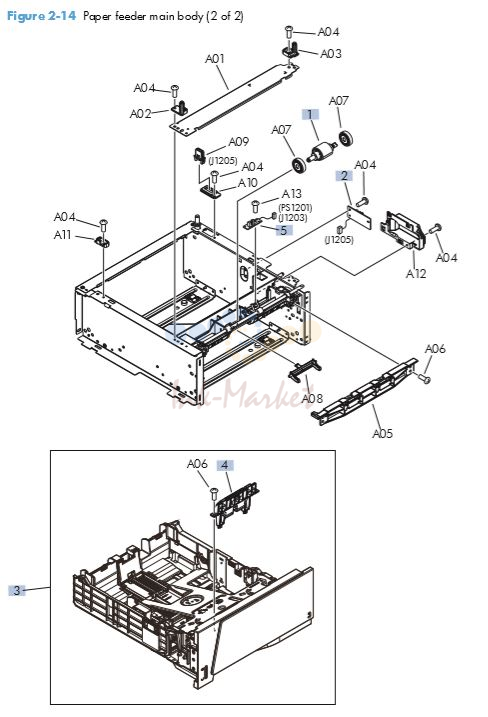

HP M401 M425 PCA Paper feeder main body 2 of 2 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RM1-9297-000CN запросить цену → | Paper feeder driver PCA | |
| 3 | RM1-9313-000CN запросить цену → | Paper feeder cassette (Tray 3) | |
| 4 | RM1-6303-000CN запросить цену → | Paper feeder separation pad holder assembly | |
| 5 | RM1-1267-000CN запросить цену → | Paper feeder paper sensor PCA |
