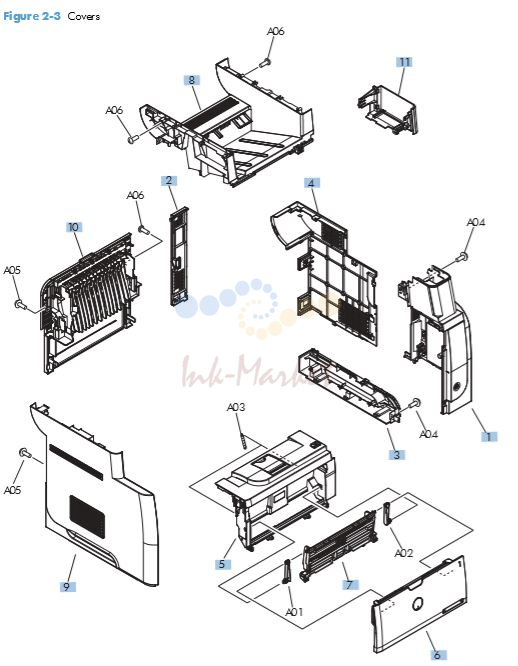

HP M521 Covers, Panels and doors printer parts diagram

HP M521 Covers, Panels and doors printer parts diagram

№АртикулАльт. артикулОписание
1RM1-8498-000CN запросить цену →Cover, right assembly
2RC2-7673-000CN запросить цену →Cover, right rear
3RC2-7675-000CN запросить цену →Cover, handle, right
4RC3-1863-010CN запросить цену →Cover, formatter
5RM1-8502-000CN запросить цену →Door, cartridge assembly
6A8P80-65010 запросить цену →Cover kit, Tray 1
7RM1-6325-000CN запросить цену →Multipurpose lifting plate assembly
8RM1-8516-000CN запросить цену →Cover, top assembly
9RM1-8517-000CN запросить цену →Cover, left assembly
10RM1-8518-000CN запросить цену →Cover, rear assembly
11RC3-1920-000CN запросить цену →Cover, dummy

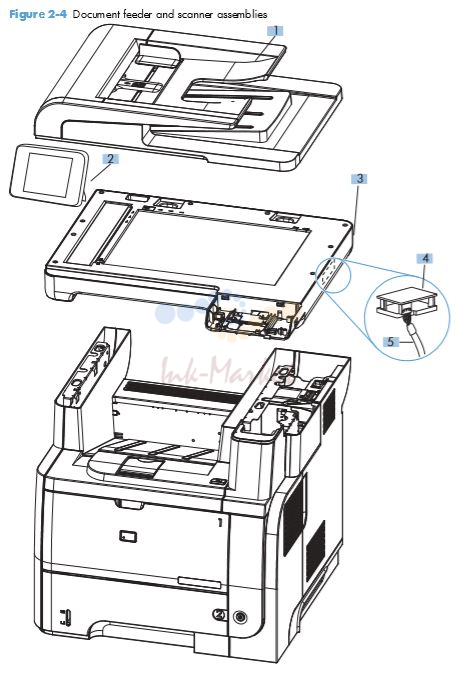

HP M521 Document feeder and scanner printer parts diagram

HP M521 Document feeder and scanner printer parts diagram

№АртикулАльт. артикулОписание
1A8P79-60120 запросить цену →ADF assembly
2A8P79-60115 ✓ в наличииControl-panel assembly
3A8P79-60121 запросить цену →Scanner assembly
41150-7957 ✓ в наличииWi-Fi module
5A8P80-60101 запросить цену →Wi-Fi cable

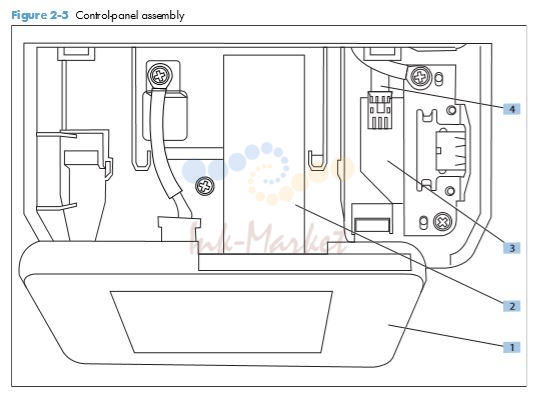

HP M521 M525 Control panel assembly printer parts diagram

HP M521 M525 Control panel assembly printer parts diagram

№АртикулАльт. артикулОписание
2A8P79-60106 ✓ в наличииControl-panel FFC
3CF368-60001 ✓ в наличииUSB PCA
4A8P79-60102 запросить цену →USB cable

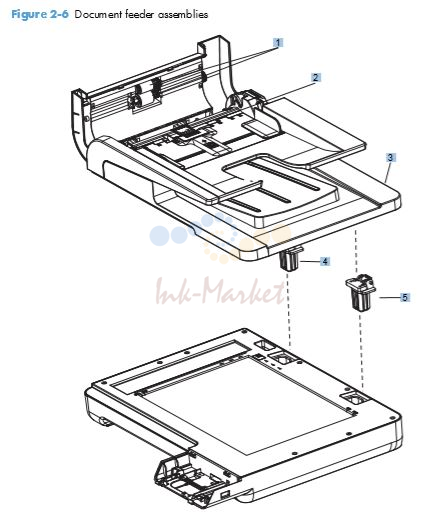

HP M521 M525 Document feeder assemblies printer parts diagram

HP M521 M525 Document feeder assemblies printer parts diagram

№АртикулАльт. артикулОписание
1A8P79-65001 ✓ в наличииADF roller maintenance kit
2A8P79-65010 запросить цену →ADF separation pad maintenance kit
4CZ271-60020 ✓ в наличииADF hinge assembly, left
5A8P79-60011 ✓ в наличииADF hinge assembly, right

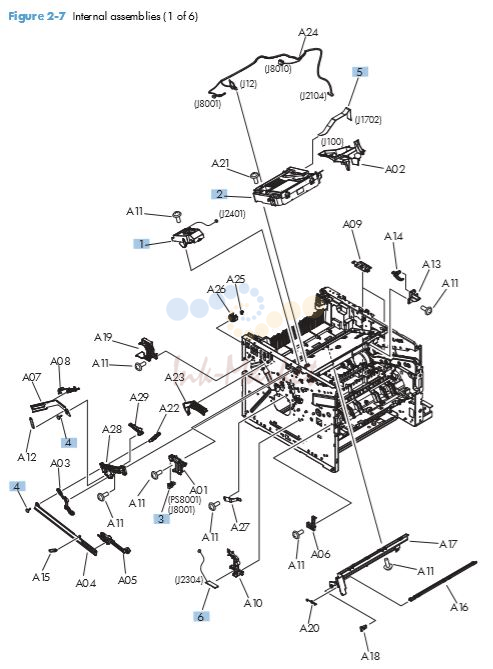

HP M521 M525 Internal assemblies 1 of 6 printer parts diagram

HP M521 M525 Internal assemblies 1 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1RM1-8521-000CN запросить цену →Tag holder assembly
2RM1-6322-000CN запросить цену →Laser/scanner
4RC2-7928-000CN запросить цену →Stopper, bushing arm
5RK2-4218-000CN запросить цену →Cable, flat
6RM1-8622-000CN запросить цену →Sensor, environmental PCA

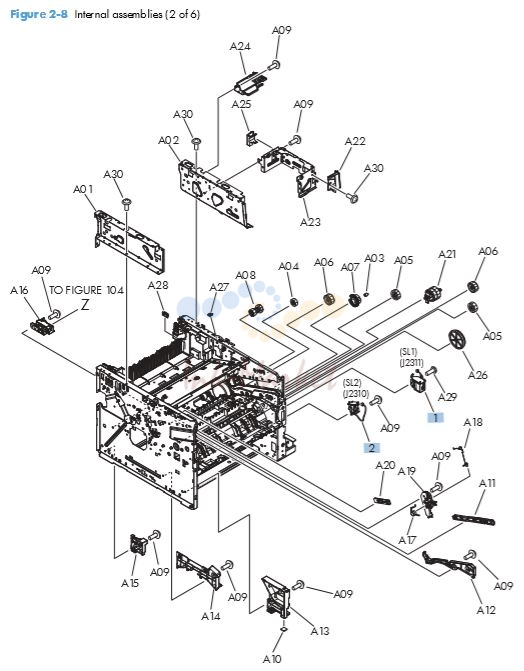

HP M521 M525 Internal assemblies 2 of 6 printer parts diagram

HP M521 M525 Internal assemblies 2 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1RK2-1490-000CN запросить цену →Tray 1 solenoid
2RK2-1492-000CN запросить цену →Tray 2 solenoid
1RM1-8507-000CN запросить цену →Registration roller assembly
2RL1-2412-000CN запросить цену →Roller, multipurpose
3RM1-6315-000CN запросить цену →Transfer lower guide assembly
4RM1-8512-000CN запросить цену →Cassette, Tray 2
5RM1-6306-000CN запросить цену →Base-plate roller assembly
6RM1-6321-000CN запросить цену →Roller, transfer
7RC2-8575-000CN запросить цену →Pad, multipurpose separation
8RM1-6303-000CN запросить цену →Separation holder assembly

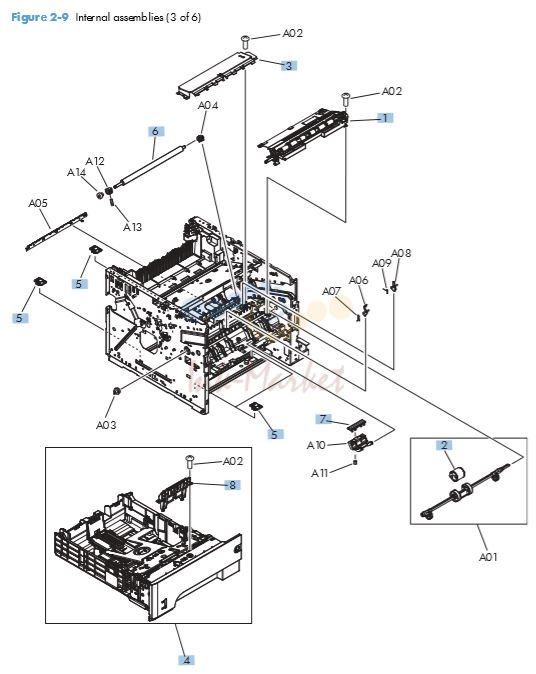

HP M521 M525 Internal assemblies 3 of 6 printer parts diagram

HP M521 M525 Internal assemblies 3 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1RK2-1499-000CN запросить цену →Fan, sub
2RM1-6263-000CN запросить цену →Lower paper feed guide
3RM1-6270-000CN запросить цену →Paper-feed guide assembly
4RM1-6273-000CN запросить цену →Position-guide assembly
5RM1-8519-000CN запросить цену →High-voltage power supply (HVPS) PCA
6RM1-8617-000CN запросить цену →Top sensor PCA
7RM1-8618-000CN запросить цену →Paper-width sensor PCA
8RM1-8515-000CN запросить цену →Switch assembly
9RM1-6598-000CN запросить цену →Pendulum service kit

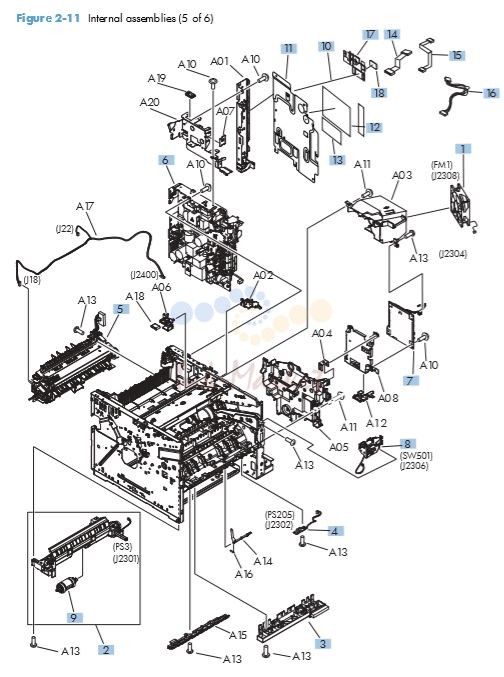

HP M521 M525 Internal assemblies 5 of 6 printer parts diagram

HP M521 M525 Internal assemblies 5 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1RK2-2416-000CN запросить цену →Fan, main
2RM1-8505-000CN запросить цену →Tray 2, paper pickup assembly
3RM1-8506-000CN запросить цену →Idler roller assembly
4RM1-8621-000CN запросить цену →Multipurpose sensor PCA
5RM1-8508-000CN запросить цену →Fuser assembly
6RM1-8514-000CN запросить цену →Low-voltage power supply (LVPS) assembly
7RM1-8615-000CN запросить цену →DC controller PCA
8RM1-8499-000CN запросить цену →Interlock-switch assembly
9RM1-6323-000CN запросить цену →Assembly, cassette pick up roller (Tray 2 & 3 pickup roller)
10A8P80-60001 ✓ в наличииFormatter, standard
10A8P79-60003 запросить цену →Formatter, China only
11A8P79-00015 запросить цену →2 ports stay-FMTR
12A8P79-60002 ✓ в наличииICB
13CF206-60001 запросить цену →Fax PCA, U.S.
13CF207-60001 ✓ в наличииFax PCA, Europe
13CF208-60001 запросить цену →Fax PCA, Brazil
14A8P79-60105 запросить цену →Fax, cable
15A8P79-60128 ✓ в наличииVideo FFC, ICB to formatter
16A8P79-60101 запросить цену →Power cable, ICB to formatter
17A8P79-40013 запросить цену →Guide, FFC
189170-2640 запросить цену →Ferrite core

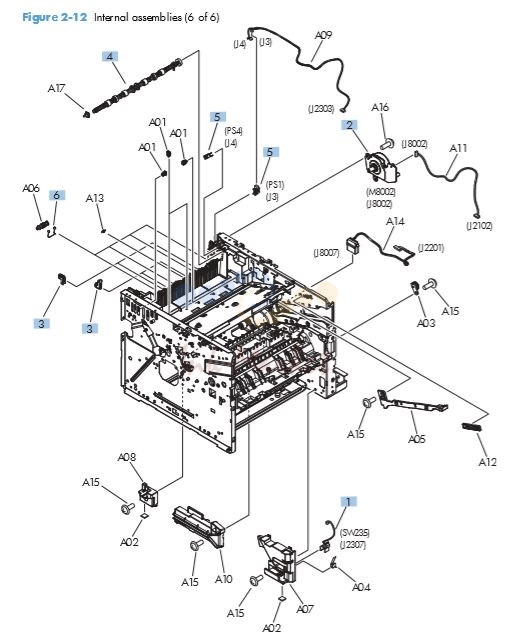

HP M521 M525 Internal assemblies 6 of 6 printer parts diagram

HP M521 M525 Internal assemblies 6 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1RM1-8620-000CN запросить цену →Tray sensor PCA
2RM1-8523-000CN запросить цену →Fuser motor assembly
3RM1-6301-000CN запросить цену →Paper-delivery roller assembly
4RM1-6311-000CN запросить цену →Face-down roller assembly
5WG8-5935-000CN запросить цену →Photo interrupter, IC
6RC2-8554-000CN запросить цену →Spring, torsion

HP M521 M525 500 sheet input tray printer parts diagram

HP M521 M525 500 sheet input tray printer parts diagram

№АртикулАльт. артикулОписание
1CE530-69001 запросить цену →Optional 500-sheet tray and feeder unit
4RM1-6279-000CN запросить цену →Cassette, Tray 3
