Panasonic KX-MB1500 1520 — каталог запчастей со схемами

Содержание

• 1. 1. General Section
• 2. 1.2. Top Cover Section (1)
• 3. 1.3. Top Cover Section (2)
• 4. 1.4. Top Cover Section (3)
• 5. 1.5. Top Cover Section (4)
• 6. 1.6. Fuser Section
• 7. 1.7. Main Cabinet Section (1)
• 8. 1.8. Main Cabinet Section (2)
• 9. 1.9. Main Cabinet Section (3)
• 10. 1.10. Main Cabinet Section (4)
• 11. 1.11. Left-side Cabinet Section(1)
• 12. 1.12. Left-side Cabinet Section(2)
• 13. 1.13. Left-side Cabinet Section(3)
• 14. 1.14. Power Supply Unit Section
• 15. 1.15. Base Cassette Section
• 16. 1.16. Main Unit Section (1)

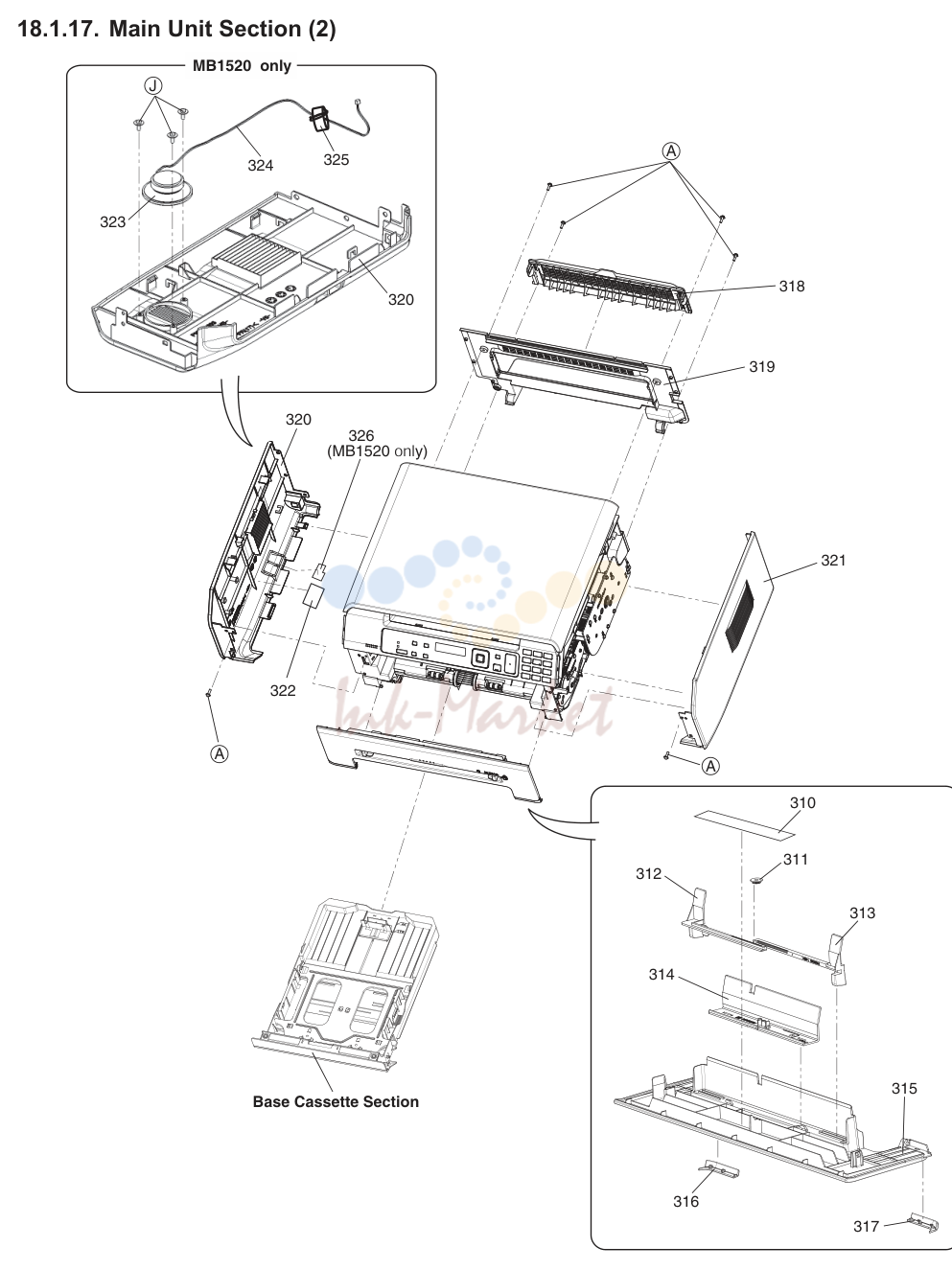

• 17. 1.17. Main Unit Section (2)
• 18. 1.19. Accessories and Packing Materials

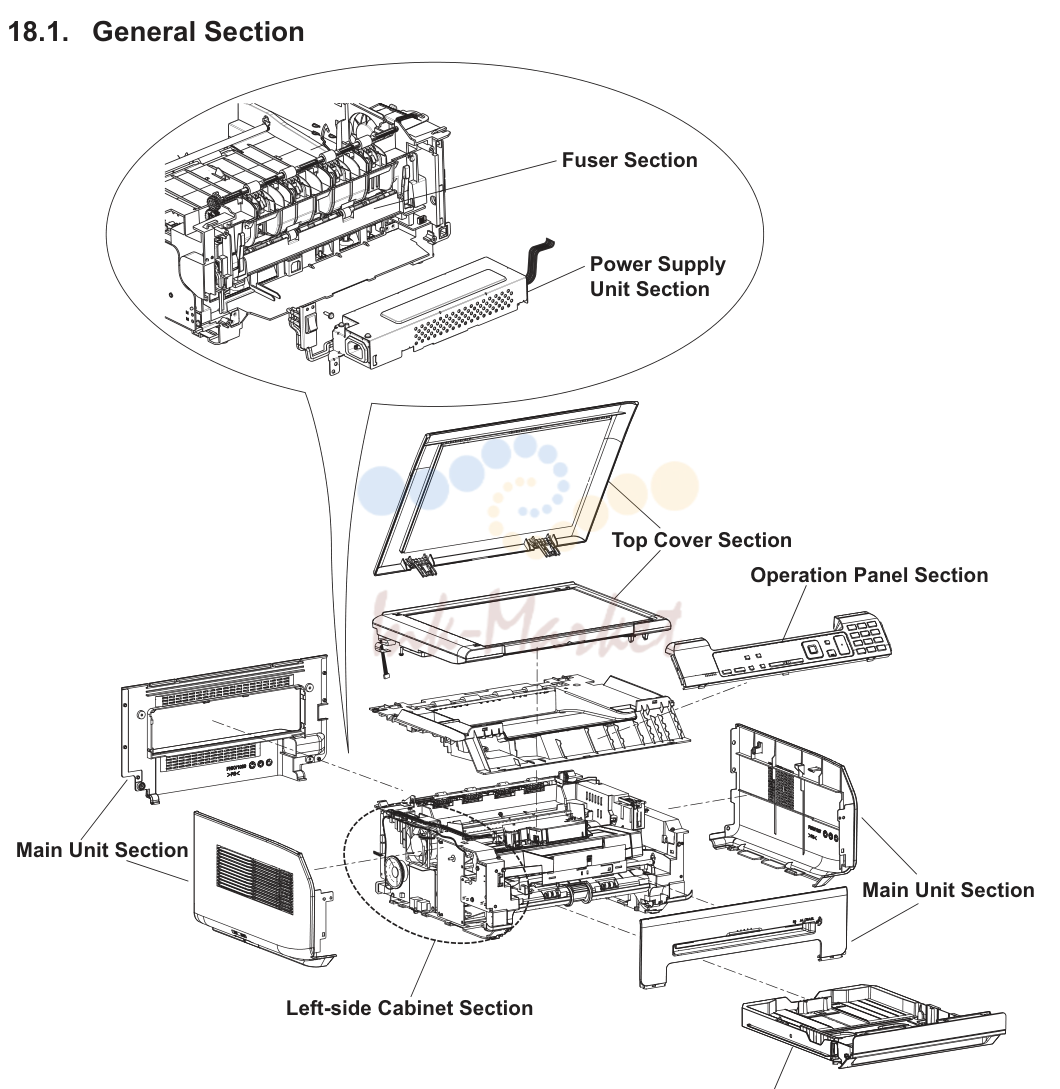

1. 1. General Section

№	Артикул	Альт. артикул	Описание
1	PNGP1130Z1 запросить цену →		PANEL(MB1500RUB only) S
1	PNGP1130Z2 запросить цену →		PANEL(MB1500RUW only) S
1	PNGP1160Z1 запросить цену →		PANEL(MB1520RUB only) S
1	PNGP1160Z2 запросить цену →		PANEL(MB1520RUW only) S
2	PNBX1254Z1 запросить цену →		PUSH BUTTON, 12 KEY_NO FAX(MB1500RUB only) ABS-HB
2	PNBX1254Z2 запросить цену →		PUSH BUTTON, 12 KEY_NO FAX(MB1500RUW only) ABS-HB
2	PNBX1254R1 запросить цену →		PUSH BUTTON, 12 KEY(MB1520RUB only) ABS-HB
2	PNBX1254R2 запросить цену →		PUSH BUTTON, 12 KEY(MB1520RUW only) ABS-HB
3	PNBX1255Z1 запросить цену →		PUSH BUTTON, 4 KEY(MB1500RUB/MB1520RUB only) ABS-HB
3	PNBX1255Z2 запросить цену →		PUSH BUTTON, 4 KEY(MB1500RUW/MB1520RUW only) ABS-HB
4	PNBC1342Z1 запросить цену →		PUSH BUTTON, CURSOR KEY(MB1500RUB/MB1520RUB only) ABS-HB
4	PNBC1342Z2 запросить цену →		PUSH BUTTON, CURSOR KEY(MB1500RUW/MB1520RUW only) ABS-HB
5	PNBX1256Z1 запросить цену →		PUSH BUTTON, 5 KEY(MB1500RUB/MB1520RUB only) ABS-HB
5	PNBX1256Z2 запросить цену →		PUSH BUTTON, 5 KEY(MB1500RUW/MB1520RUW only) ABS-HB
6	PNGG1308Z1 запросить цену →		CABINET COVER(MB1500RUB only) PS-HB
6	PNGG1308Z2 запросить цену →		CABINET COVER(MB1500RUW only) PS-HB
6	PNGG1289Z1 запросить цену →		CABINET COVER(MB1520RUB only) PS-HB
6	PNGG1289Z2 запросить цену →		CABINET COVER(MB1520RUW only) PS-HB
7	PNBX1261Z1 запросить цену →		PUSH BUTTON, SP-PHONE KEY(MB1520RUB only) ABS-HB
7	PNBX1261Z2 запросить цену →		PUSH BUTTON, SP-PHONE KEY(MB1520RUW only) ABS-HB
8	PNMG1007Z запросить цену →		RUBBER PARTS(MB1520 only) ABS-HB
9	PNBC1363Z1 запросить цену →		PUSH BUTTON, AUTO ANSWER KEY(MB1520RUB only) ABS-HB
9	PNBC1363Z2 запросить цену →		PUSH BUTTON, AUTO ANSWER KEY(MB1520RUW only) ABS-HB

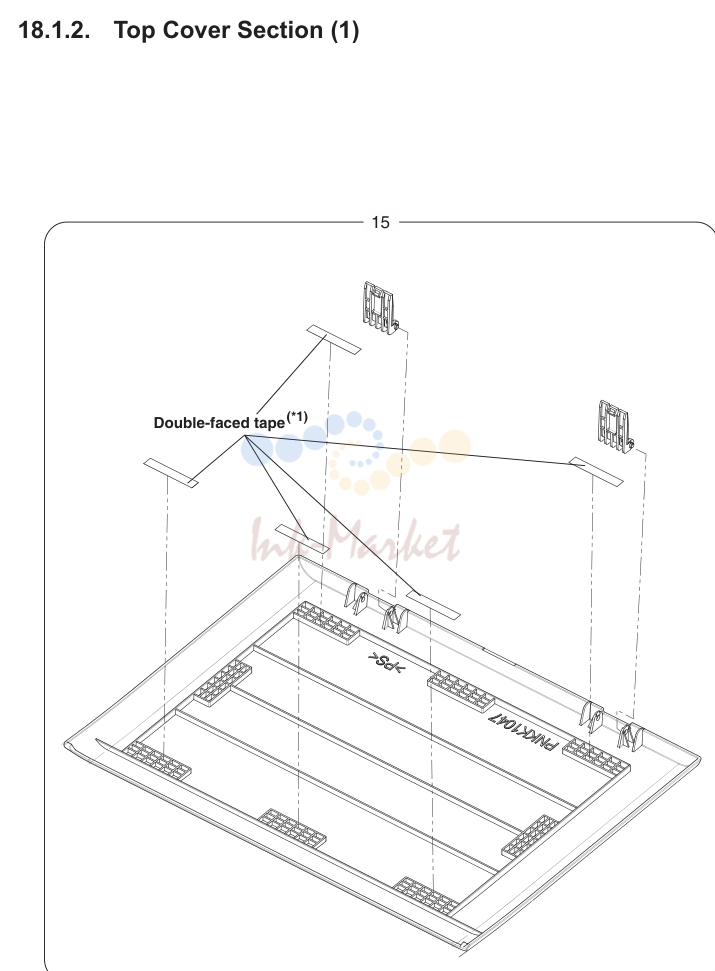

2. 1.2. Top Cover Section (1)

№	Артикул	Альт. артикул	Описание
15	PNYCB1500RUB запросить цену →		RECOMMENDED SERVICE EQUIPMENTS (MB1500RUB/MB1520RUBS
15	PNYCB1500RUW запросить цену →		RECOMMENDED SERVICE EQUIPMENTS (MB1500RUW/MB1520RUWS
16	ZT2512-08 запросить цену →		TAPE

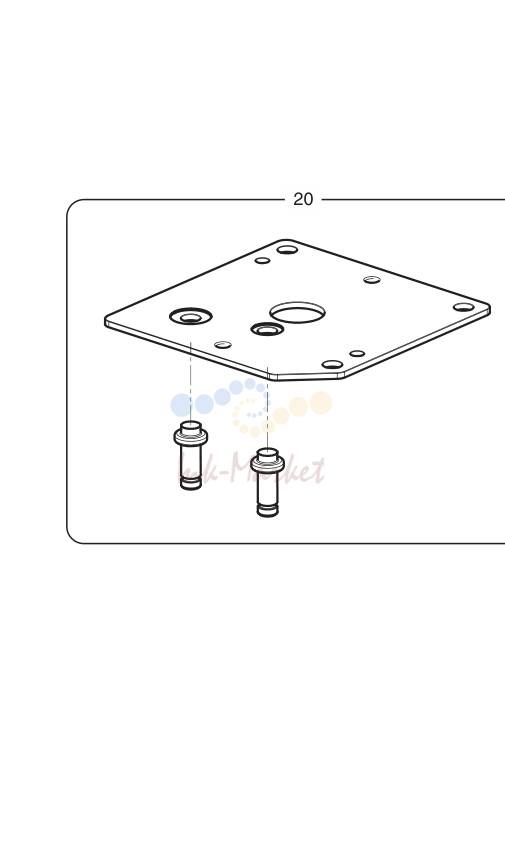

3. 1.3. Top Cover Section (2)

№	Артикул	Альт. артикул	Описание
20	PNZF3B1500RU запросить цену →		RECOMMENDED SERVICE EQUIPMENTS S
21	PNDE1030Z запросить цену →		LEVER POM-HB
22	PNDG1057Z запросить цену →		GEAR
23	PFNPD031054C запросить цену →		WASHER
24	PNDG1056Z запросить цену →		GEAR
25	L6HAYYYK0041 запросить цену →		DC MOTOR

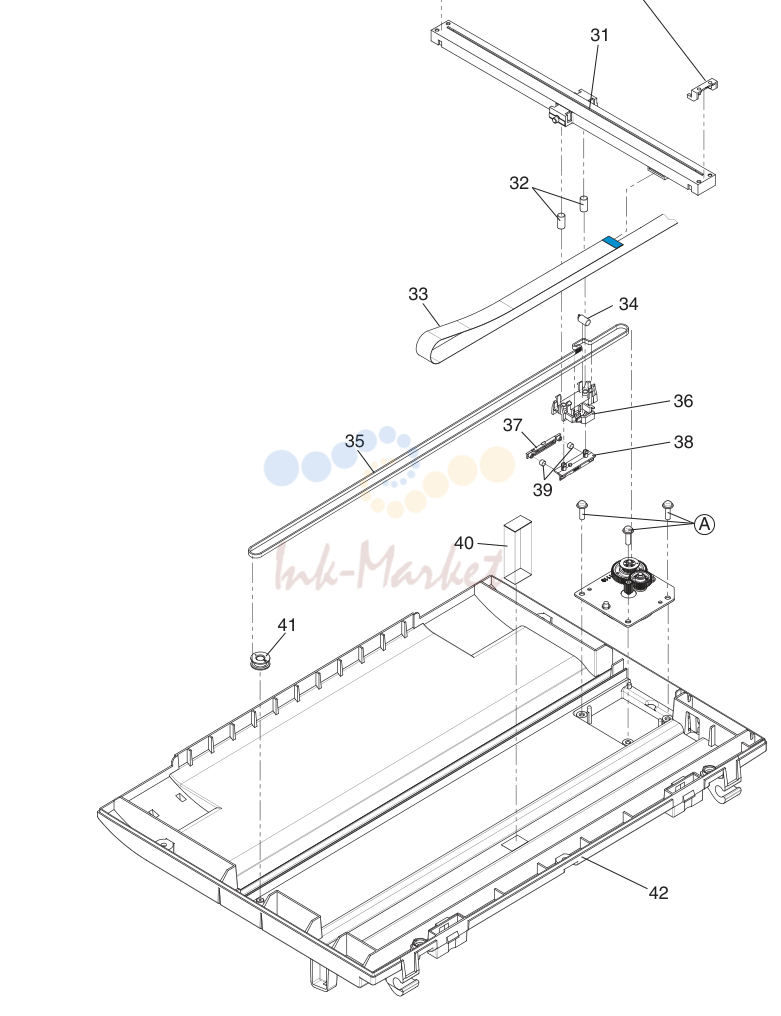

4. 1.4. Top Cover Section (3)

№	Артикул	Альт. артикул	Описание
30	PNDE1029Z запросить цену →		LEVER PE-HB
31	N2GAYY000005 запросить цену →		IMAGE SENSOR
32	PNUS1148Z запросить цену →		COIL SPRING
33	PNJE1075Z запросить цену →		LEAD WIRE
34	PNUS1149Z запросить цену →		COIL SPRING
35	PNDV1004Z запросить цену →		ANGULAR BELT
36	PNDC1001Z запросить цену →		MECHANISM CASE ABS-HB
37	PNDE1035Z запросить цену →		LEVER PE-HB
38	PNDE1034Z запросить цену →		LEVER PE-HB
39	PNUS1155Z запросить цену →		COIL SPRING
40	PFHE1319Z запросить цену →		PLASTIC PARTS
41	PNDE1028Z запросить цену →		LEVER POM-HB
42	PNKM1176Y1 запросить цену →		CABINET BODY (MB1500RUB/MB1520RUB only) PS-HB
42	PNKM1176Y2 запросить цену →		CABINET BODY (MB1500RUW/MB1520RUW only) PS-HB

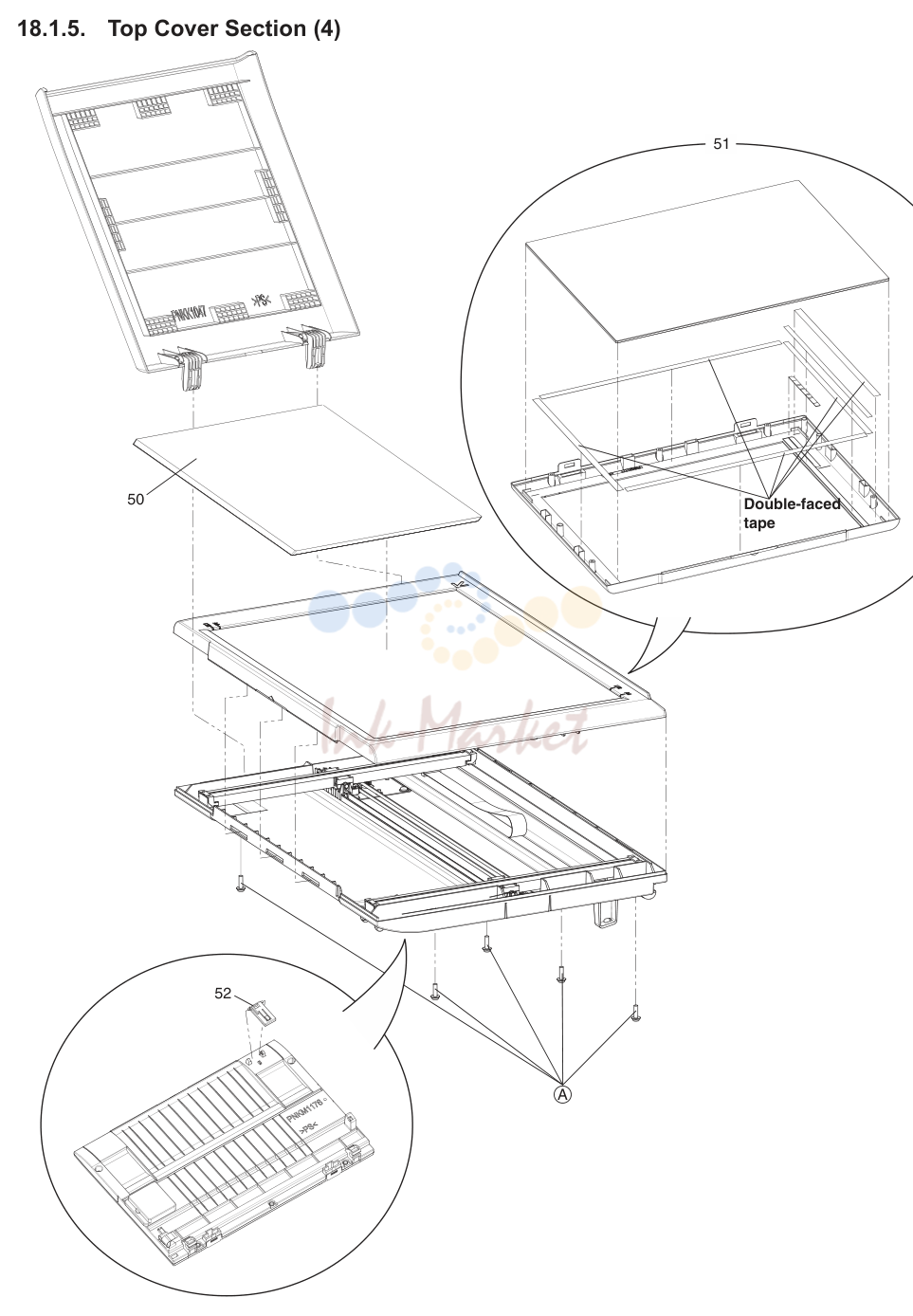

5. 1.5. Top Cover Section (4)

№	Артикул	Альт. артикул	Описание
50	PNHX1359Z запросить цену →		PLASTIC PARTS
51	PNZXB1500RUB запросить цену →		RECOMMENDED SERVICE EQUIPMENTS (MB1500RUB/MB1520RUBS
51	PNZXB1500RUW запросить цену →		RECOMMENDED SERVICE EQUIPMENTS (MB1500RUW/MB1520RUWS
52	PNKE1088Z1 запросить цену →		PLASTIC PARTS PS-HB

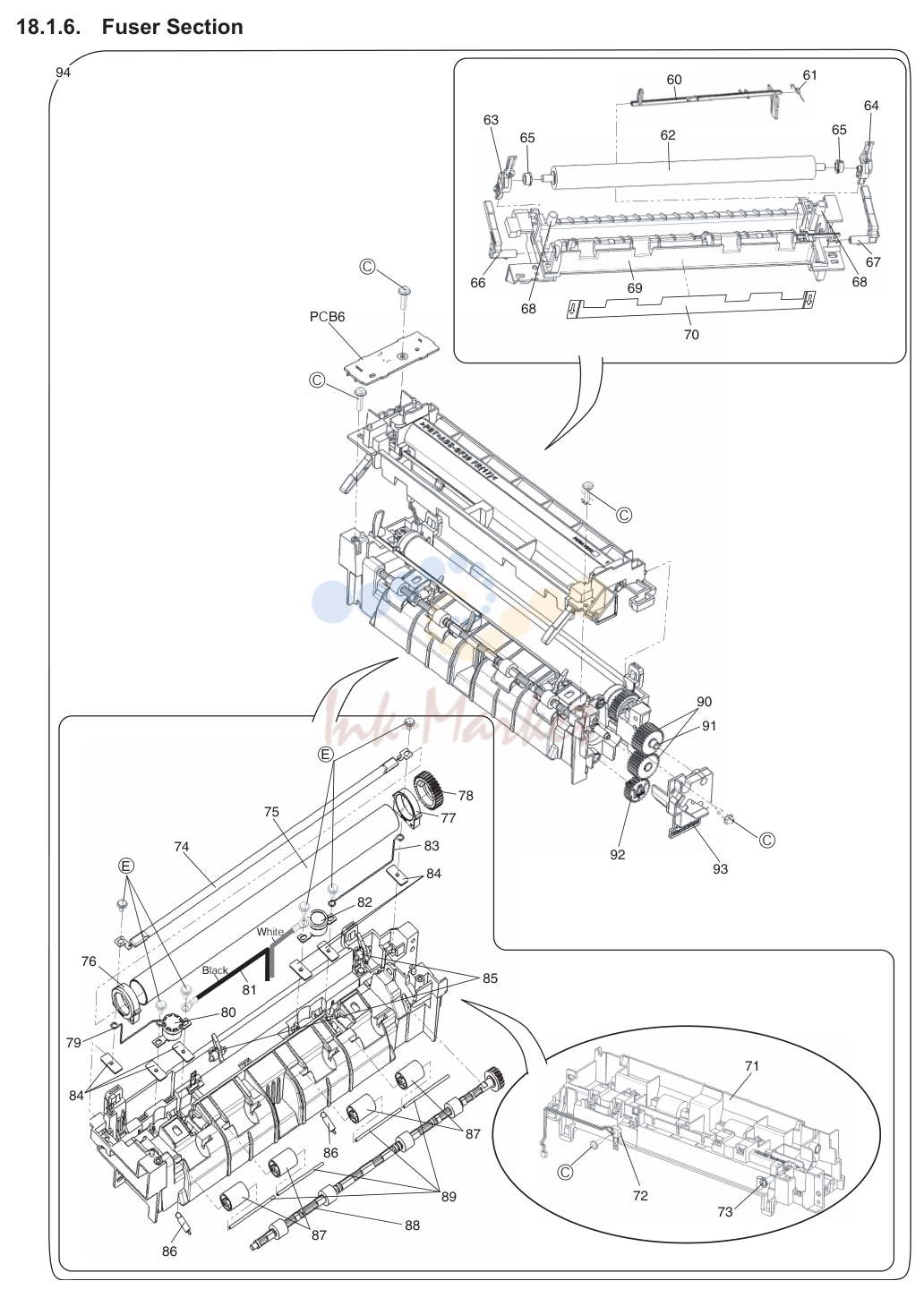

6. 1.6. Fuser Section

№	Артикул	Альт. артикул	Описание
60	PNDE1033Z запросить цену →		LEVER
61	PNUS1038Z запросить цену →		TORSION SPRING
62	PFDS1014Y запросить цену →		ROLLER
63	PNHR1370Y запросить цену →		PLASTIC PARTS
64	PNHR1371Y запросить цену →		PLASTIC PARTS
65	PNDJ1021Z запросить цену →		SPACER
66	PNHR1372Z запросить цену →		PLASTIC PARTS
67	PNHR1373Z запросить цену →		PLASTIC PARTS
68	PFUS1426Z запросить цену →		COIL SPRING
69	PNUA1023Y запросить цену →		CHASSIS
70	PNQT2030Z запросить цену →		INDICATION PLATE-LABEL
71	PNUA1022Y запросить цену →		CHASSIS
72	L2AA00000110 запросить цену →		THERMISTOR
73	PNUS1150Z запросить цену →		COIL SPRING
74	A4DYYY000004 запросить цену →		COIL HEATER !S
75	PFDS1011Y ✓ в наличии		ROLLER
76	PNDJ1025Z запросить цену →		SPACER
77	PNDJ1026Z запросить цену →		SPACER
78	PFDG1301Y запросить цену →		GEAR
79	PNJT1055Z запросить цену →		TERMINAL-TERMINAL PLATE
80	K0BDB0000073 запросить цену →		THERMOSTAT !
81	PNJS021053Z запросить цену →		CONNECTOR !
82	K0BDB0000103 запросить цену →		THERMOSTAT !
83	PNJT1056Z запросить цену →		TERMINAL-TERMINAL PLATE
84	PFMH1085Y запросить цену →		METAL PARTS S
85	PNHR1173Y запросить цену →		PLASTIC PARTS
86	PFUS1640Z запросить цену →		COIL SPRING
87	PFDR1069Z запросить цену →		ROLLER
88	PNDR1038Z запросить цену →		ROLLER
89	PFUS1568Z ✓ в наличии		BAR SPRING
90	PFDG1423Z запросить цену →		GEAR
91	PNDF1054Z запросить цену →		SHAFT
92	PNDG1058Z запросить цену →		GEAR
93	PNUV1027Z запросить цену →		CASE/COVER
94	PNWEMB1500RU запросить цену →		RECOMMENDED SERVICE EQUIPMENTS(*1) S

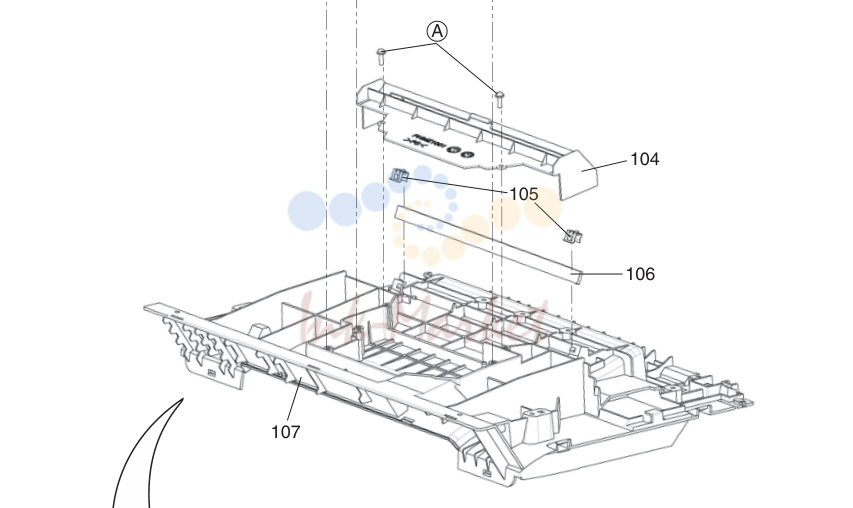

7. 1.7. Main Cabinet Section (1)

№	Артикул	Альт. артикул	Описание
100	PNJS071021Z запросить цену →		CONNECTOR
101	PNJS051016Z запросить цену →		CONNECTOR
102	LPA1606K запросить цену →		PHOTO ELECTRIC TRANSDUCER !
103	PNQT1506Z запросить цену →		INDICATION PLATE-LABEL
104	PNMZ1001Y запросить цену →		OPTICAL SHIELD PARTS PS-HB
105	PFUS1028Z запросить цену →		LEAF SPRING
106	PN0M1006Z запросить цену →		MIRROR S
107	PNKV1083Y1 запросить цену →		COVER (MB1500RUB/MB1520RUB only) PS-HB
107	PNKV1083Y2 запросить цену →		COVER (MB1500RUW/MB1520RUW only) PS-HB
108	PNJV1003Z запросить цену →		BRUSH
109	PNUS1182Z запросить цену →		TORSION SPRING

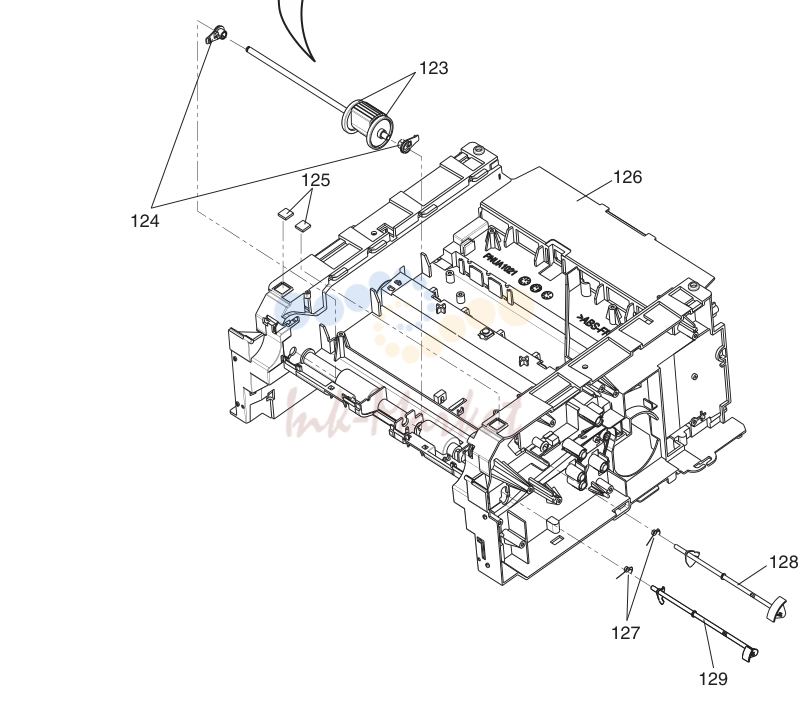

8. 1.8. Main Cabinet Section (2)

№	Артикул	Альт. артикул	Описание
120	PNDR1025Z запросить цену →		ROLLER
121	PNHR1365Z запросить цену →		PLASTIC PARTS
122	PNDF1048Z запросить цену →		SHAFT
123	PNDR1026Z запросить цену →		ROLLER
124	PFDJ1084Z запросить цену →		SPACER
125	PFHA1001Z запросить цену →		RUBBER PARTS
126	PNUA1021Y запросить цену →		CHASSIS ABS-V0
127	PNUS1140Z запросить цену →		TORSION SPRING
128	PNHR1402Z запросить цену →		PLASTIC PARTS ABS-V0
129	PNHR1364Z запросить цену →		PLASTIC PARTS ABS-V0

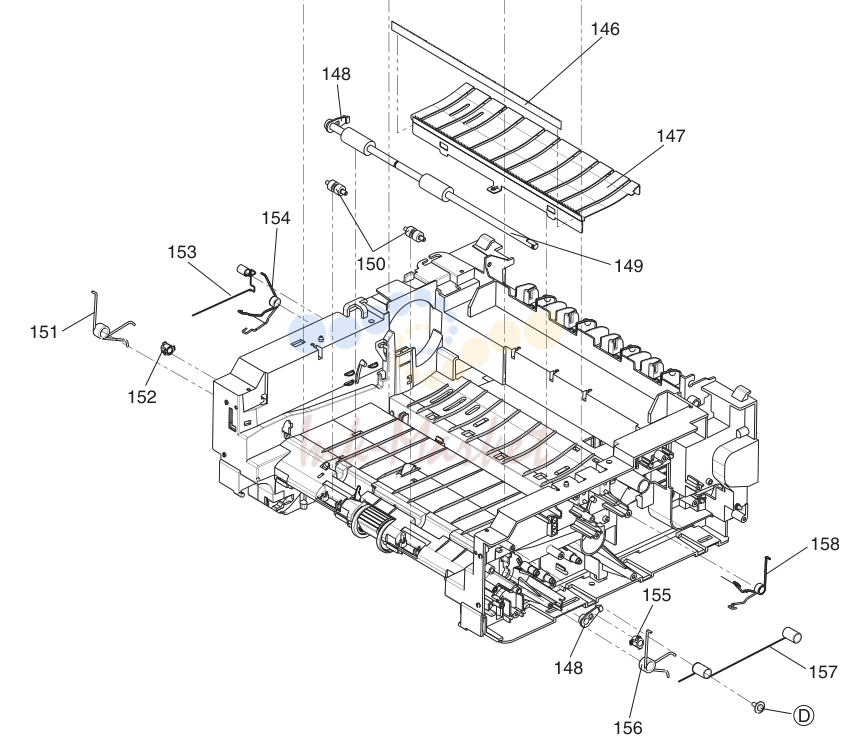

9. 1.9. Main Cabinet Section (3)

№	Артикул	Альт. артикул	Описание
140	PNDR1031Z запросить цену →		ROLLER
141	PNDJ1024Z запросить цену →		SPACER
142	PNDJ1024Y запросить цену →		SPACER
143	PNUS1154Z запросить цену →		TORSION SPRING
144	PFUS1269Y запросить цену →		COIL SPRING
145	PNDF1050Z запросить цену →		SHAFT
146	PJMDB0157Z запросить цену →		ANGLE
147	PNMD1037Z запросить цену →		FRAME
148	PFDJ1044Z запросить цену →		SPACER
149	PNDR1024Z запросить цену →		ROLLER
150	PFDR1040Z запросить цену →		ROLLER
151	PNUS1142Z запросить цену →		TORSION SPRING
152	PNDJ1017Y запросить цену →		SPACER
153	PNUS1137Z запросить цену →		TORSION SPRING
154	PNUS1133Z запросить цену →		TORSION SPRING
155	PNDJ1017Z запросить цену →		SPACER
156	PNUS1141Z запросить цену →		TORSION SPRING
157	PNUS1160Z запросить цену →		TORSION SPRING
158	PNUS1134Z запросить цену →		TORSION SPRING

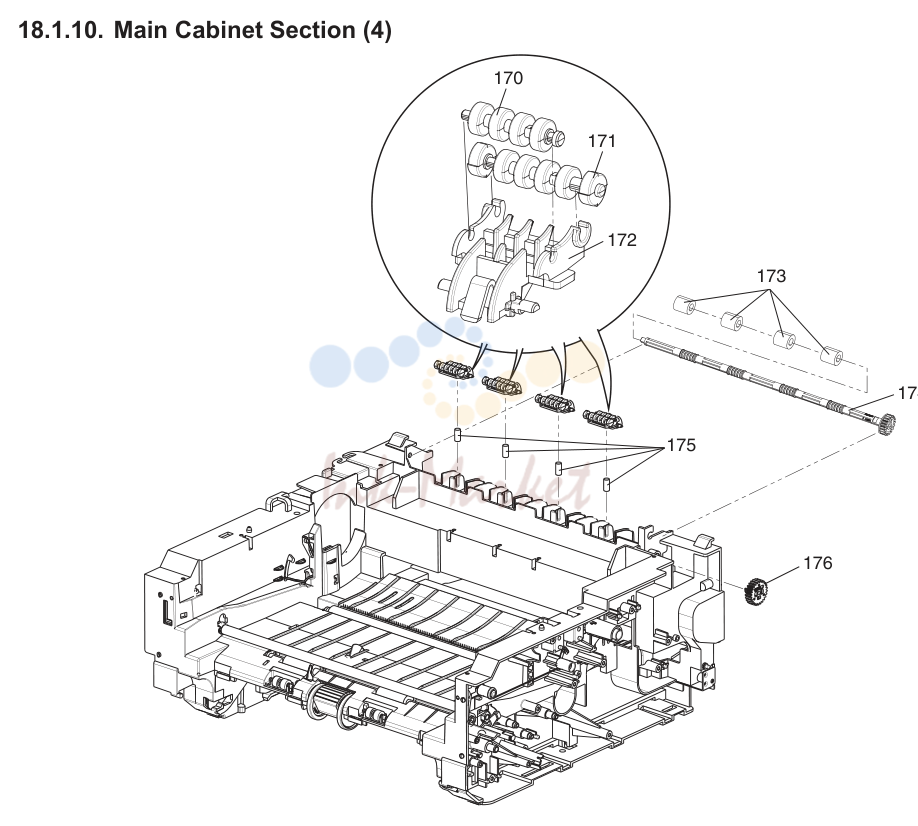

10. 1.10. Main Cabinet Section (4)

№	Артикул	Альт. артикул	Описание
170	PNDR1032Z запросить цену →		ROLLER
171	PNDR1033Z запросить цену →		ROLLER
172	PNHR1405Z запросить цену →		PLASTIC PARTS ABS-HB
173	PNHG1113Z запросить цену →		RUBBER PARTS
174	PNDR1030Z запросить цену →		ROLLER
175	PNUS1159Z запросить цену →		COIL SPRING
176	PNDG1058Z запросить цену →		GEAR

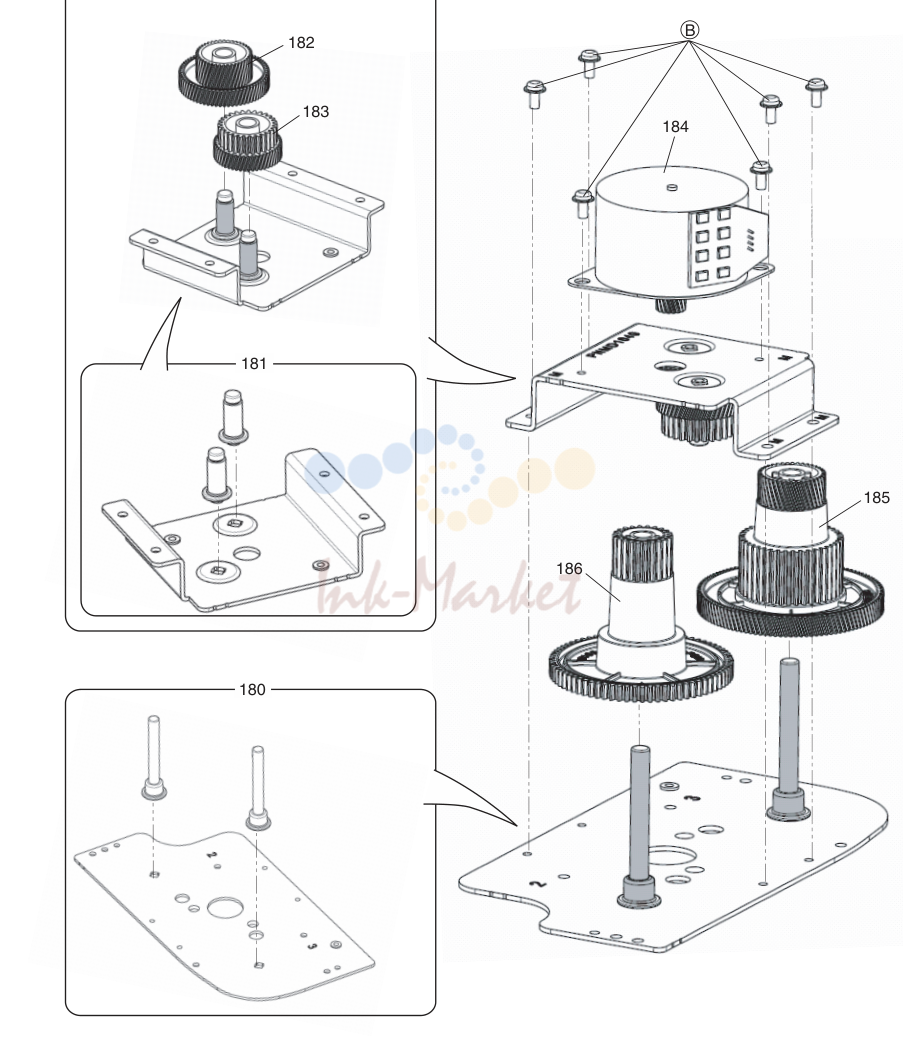

11. 1.11. Left-side Cabinet Section(1)

№	Артикул	Альт. артикул	Описание
180	PNZF1B1500RU запросить цену →		RECOMMENDED SERVICE EQUIPMENTS S
181	PNZF2B1500RU запросить цену →		RECOMMENDED SERVICE EQUIPMENTS S
182	PNDG1052Z запросить цену →		GEAR
183	PNDG1053Z запросить цену →		GEAR
184	L6HAYYYK0040 запросить цену →		DC MOTOR
185	PNDG1051Z запросить цену →		GEAR
186	PNDG1054Z запросить цену →		GEAR

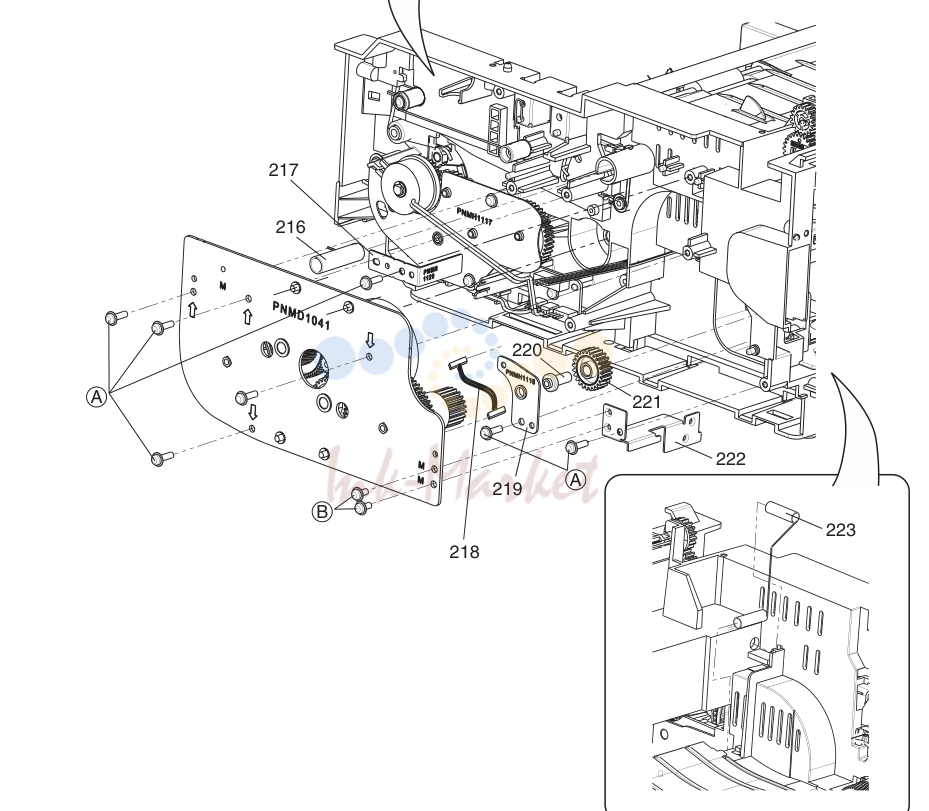

12. 1.12. Left-side Cabinet Section(2)

№	Артикул	Альт. артикул	Описание
200	PFDG1576Z запросить цену →		GEAR
201	PNDG1050Z запросить цену →		GEAR
202	PNDG1047Z запросить цену →		GEAR
203	PNDG1048Z запросить цену →		GEAR
204	PFNPD052080 запросить цену →		SPACER
205	L9EAAY000002 запросить цену →		CLUTCH
206	PNHX1485Z запросить цену →		PLASTIC PARTS
207	PNDG1046Z запросить цену →		GEAR
208	PNDG1045Z запросить цену →		GEAR
209	PNDG1049Z запросить цену →		GEAR
210	J0KE00000114 запросить цену →		INSULATOR
211	PNJS071027Z запросить цену →		CONNECTOR
212	PNUS1143Z запросить цену →		COIL SPRING
213	PNHR1366Z запросить цену →		PLASTIC PARTS
214	PNHS1220Z запросить цену →		FELT PARTS
215	L9AAAYYB0017 запросить цену →		ERECTROMAGNETIC COIL
216	PNUS1138Z запросить цену →		COIL SPRING
217	PNMH1120Z запросить цену →		METAL PARTS
218	PNJS041020Z запросить цену →		CONNECTOR
219	PNMH1118Z запросить цену →		METAL PARTS
220	PNDF1053Z запросить цену →		SHAFT
221	PNDG1055Z запросить цену →		GEAR
222	PNMH1113Z запросить цену →		METAL PARTS
223	PNUS1158Z запросить цену →		TORSION SPRING

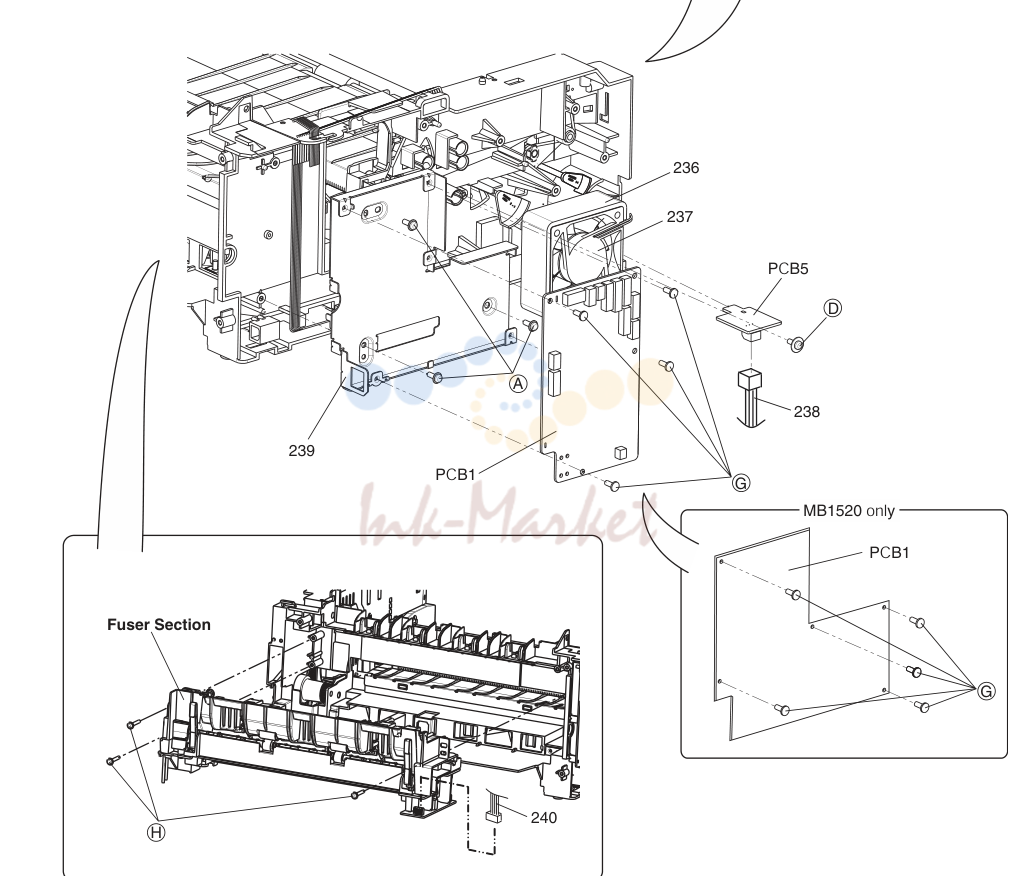

13. 1.13. Left-side Cabinet Section(3)

№	Артикул	Альт. артикул	Описание
230	PNJS081045Z запросить цену →		CONNECTOR
231	PNJS021042Z запросить цену →		CONNECTOR
232	PNJS081043Z запросить цену →		CONNECTOR
233	PNUS1136Z запросить цену →		COIL SPRING
234	PFHX2126Z запросить цену →		PLASTIC PARTS
235	PNUS1135Z запросить цену →		COIL SPRING
236	PFHE1199U запросить цену →		FELT PARTS
237	L6FAYYYK0021 запросить цену →		DC MOTOR, FAN
238	PNJS031015Z запросить цену →		CONNECTOR
239	PNMD1038Z запросить цену →		FRAME
240	PNJS041011Z запросить цену →		CONNECTOR

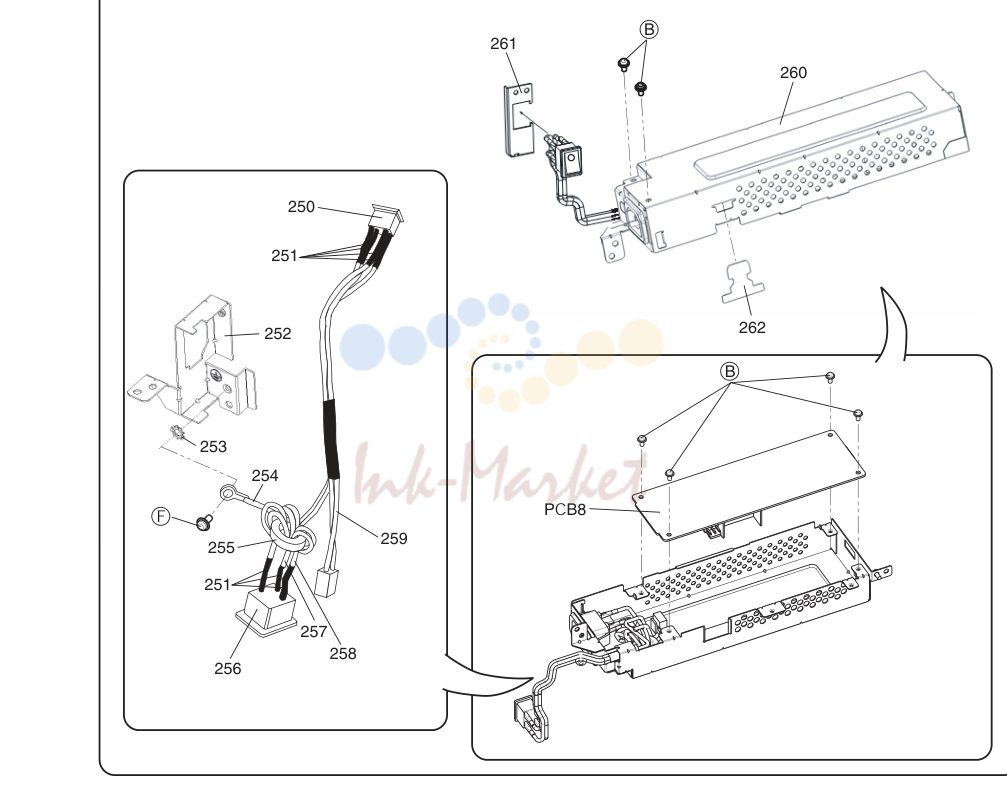

14. 1.14. Power Supply Unit Section

№	Артикул	Альт. артикул	Описание
250	K0AALE000029 запросить цену →		SEESAW SWITCH !
251	PQMX10010Z запросить цену →		CASE/COVER
252	PNMH1115Z запросить цену →		METAL PARTS
253	XWC4BFJ запросить цену →		WASHER
254	PNVW1014Z запросить цену →		CONNECTOR !
255	J0KE00000114 запросить цену →		INSULATOR
256	K2AHYG000007 запросить цену →		JACK/SOCKET !
257	PNWLCC33HHXX запросить цену →		CONNECTOR !
258	PNWLCA33HHXX запросить цену →		CONNECTOR !
259	PNJS021041Z запросить цену →		CONNECTOR !
260	PNMH1114Y запросить цену →		METAL PARTS
261	PNMH1116Z запросить цену →		METAL PARTS
262	PNHX1444Z запросить цену →		PLASTIC PARTS
263	PNJS071022Z запросить цену →		CONNECTOR

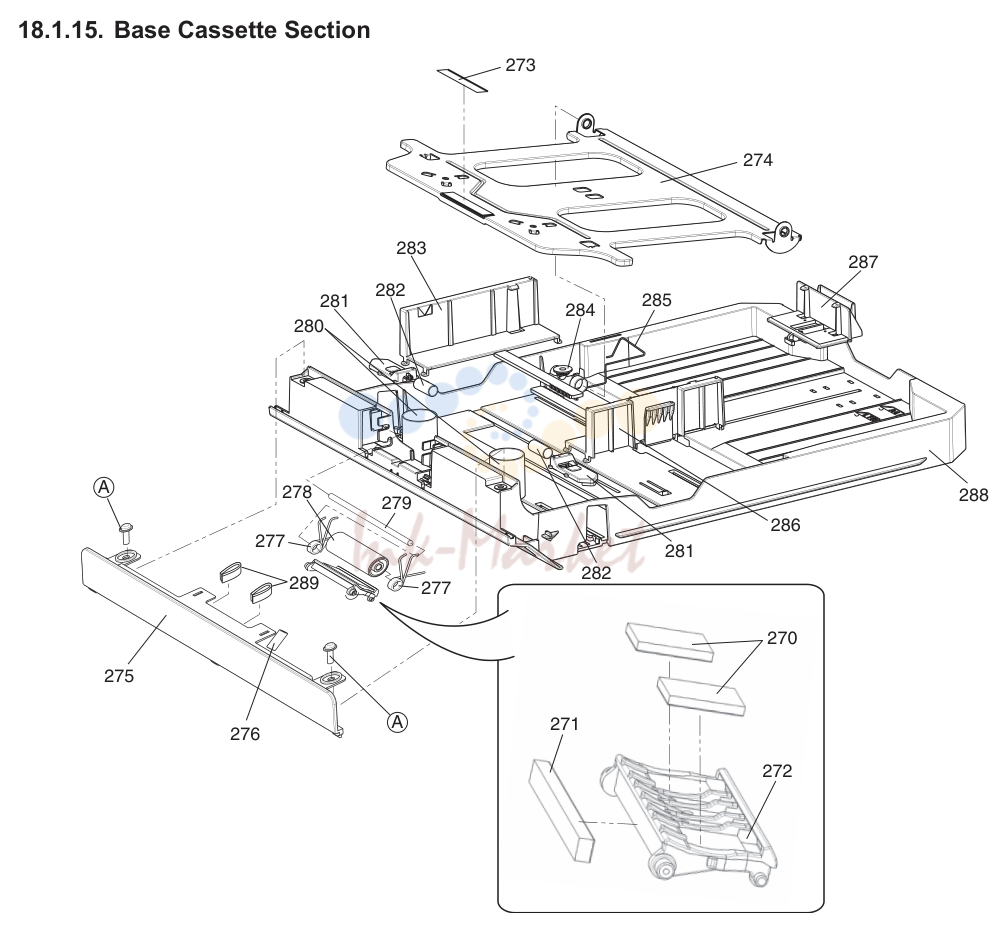

15. 1.15. Base Cassette Section

№	Артикул	Альт. артикул	Описание
270	PNHG1111Z запросить цену →		RUBBER PARTS
271	PNHS1287Z запросить цену →		FELT PARTS
272	PNHR1367Z запросить цену →		PLASTIC PARTS ABS-HB
273	PFHG1245Z запросить цену →		RUBBER PARTS
274	PNMD1039Z запросить цену →		FRAME
275	PNKE1086Y1 запросить цену →		COVER(MB1500RUB/MB1520RUB only) PS-HB
275	PNKE1086Y2 запросить цену →		COVER(MB1500RUW/MB1520RUW only) PS-HB
276	PNUS1145Z запросить цену →		COIL SPRING
277	PNUS1144Z запросить цену →		TORSION SPRING
278	PNDR1020Z ✓ в наличии		ROLLER
279	PNDF1049Z запросить цену →		SHAFT
280	PNUS1146Z запросить цену →		COIL SPRING
281	PNHR1368Z запросить цену →		PLASTIC PARTS POM-HB
282	PFUS1608Z запросить цену →		COIL SPRING
283	PNKR1005Y1 запросить цену →		GUIDE PS-HB
284	PFDG1015Y запросить цену →		GEAR
285	PNUS1147Z запросить цену →		TORSION SPRING
286	PNKR1006Y1 запросить цену →		GUIDE PS-HB
287	PNKR1007Z1 запросить цену →		GUIDE PS-HB
288	PNKS1013Z1 запросить цену →		TRAY(MB1500RUB/MB1520RUB only) PS-HB
288	PNKS1013Z2 запросить цену →		TRAY(MB1500RUW/MB1520RUW only) PS-HB
289	PNHS1302Z запросить цену →		FELT PARTS

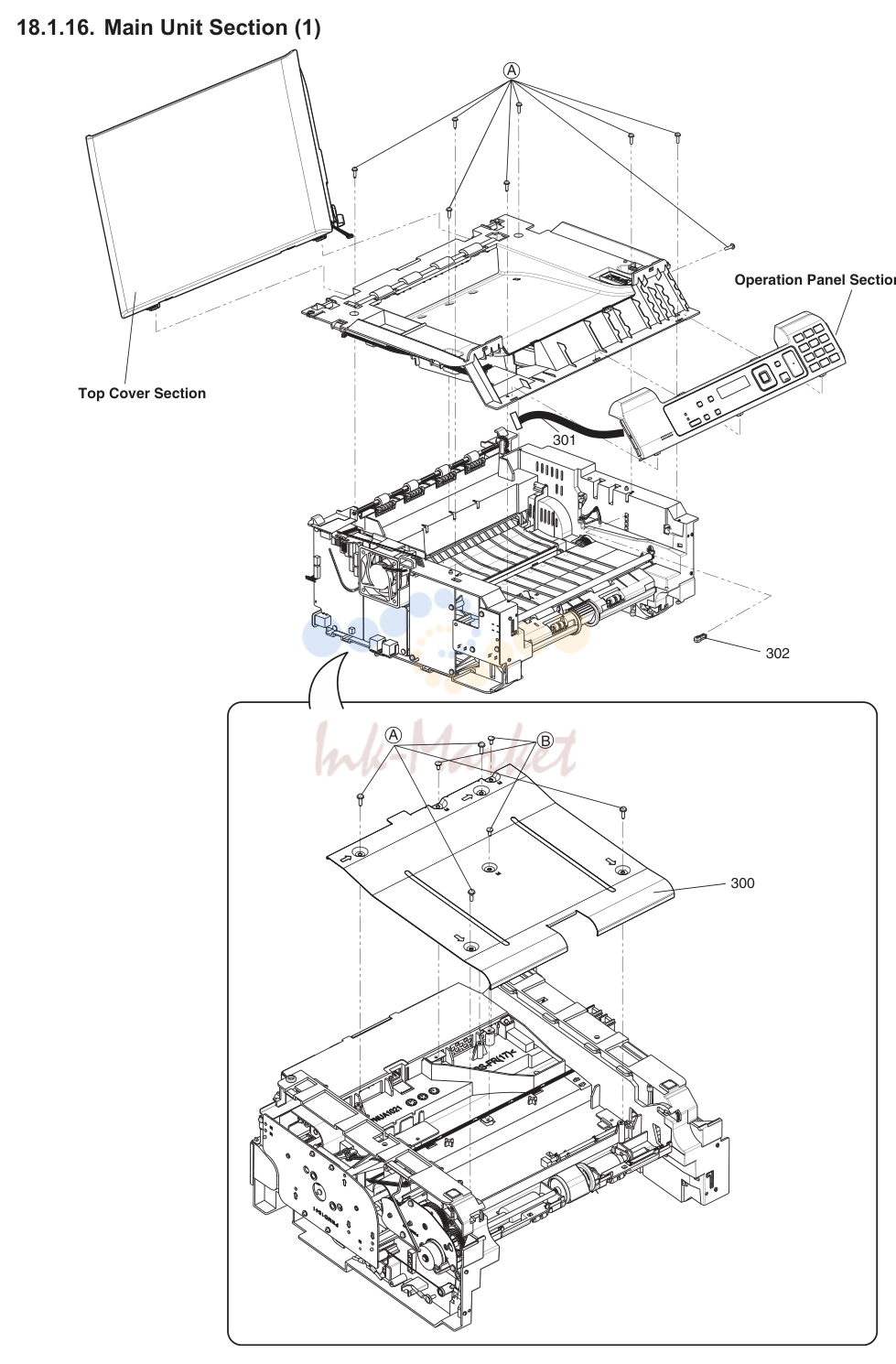

16. 1.16. Main Unit Section (1)

№	Артикул	Альт. артикул	Описание
300	PNMD1036Z запросить цену →		FRAME
301	PNJS091008Z запросить цену →		CONNECTOR
302	PNUE1027Z запросить цену →		PLASTIC PARTS

17. 1.17. Main Unit Section (2)

№	Артикул	Альт. артикул	Описание
310	PNQT2207Y запросить цену →		INDICATION PLATE-LABEL
311	PFDG1015Y запросить цену →		GEAR
312	PNKR1009Z1 запросить цену →		GUIDE(MB1500RUB/MB1520RUB only) ABS-HB
312	PNKR1009Z2 запросить цену →		GUIDE(MB1500RUW/MB1520RUW only) ABS-HB
313	PNKR1008Z1 запросить цену →		GUIDE(MB1500RUB/MB1520RUB only) ABS-HB
313	PNKR1008Z2 запросить цену →		GUIDE(MB1500RUW/MB1520RUW only) ABS-HB
314	PNKR1010Y запросить цену →		GUIDE PS-HB
315	PNKK1048Z1 запросить цену →		DOOR-LID(MB1500RUB/MB1520RUB only) PS-HB
315	PNKK1048Z2 запросить цену →		DOOR-LID(MB1500RUW/MB1520RUW only) PS-HB
316	PNKV1086Z1 запросить цену →		COVER(MB1500RUB/MB1520RUB only) PS-HB
316	PNKV1086Z2 запросить цену →		COVER(MB1500RUW/MB1520RUW only) PS-HB
317	PNKV1085Z1 запросить цену →		COVER(MB1500RUB/MB1520RUB only) PS-HB
317	PNKV1085Z2 запросить цену →		COVER(MB1500RUW/MB1520RUW only) PS-HB
318	PNKK1049Z1 запросить цену →		DOOR-LID(MB1500RUB/MB1520RUB only) PS-HB
318	PNKK1049Z2 запросить цену →		DOOR-LID(MB1500RUW/MB1520RUW only) PS-HB
319	PNKV1089Z1 запросить цену →		COVER(MB1500RUB/MB1520RUB only) PS-HB
319	PNKV1089Z2 запросить цену →		COVER(MB1500RUW/MB1520RUW only) PS-HB
320	PNKV1094Y1 запросить цену →		COVER(MB1500RUB only) PS-HB
320	PNKV1094Y2 запросить цену →		COVER(MB1500RUW only) PS-HB
320	PNKV1088Y1 запросить цену →		COVER(MB1520RUB only) PS-HB
320	PNKV1088Y2 запросить цену →		COVER(MB1520RUW only) PS-HB
321	PNKV1087Y1 запросить цену →		COVER(MB1500RUB/MB1520RUB only) PS-HB
321	PNKV1087Y2 запросить цену →		COVER(MB1500RUW/MB1520RUW only) PS-HB
322	PFHX2126Z запросить цену →		PLASTIC PARTS
323	L0AA05A00048 запросить цену →		SPEAKER(MB1520 only)
324	PNJS021040Z запросить цену →		CONNECTOR(MB1520 only)
325	J0KE00000115 запросить цену →		INSULATOR(MB1520 only)
326	PNKE1087Z запросить цену →		COVER(MB1520 only) PP

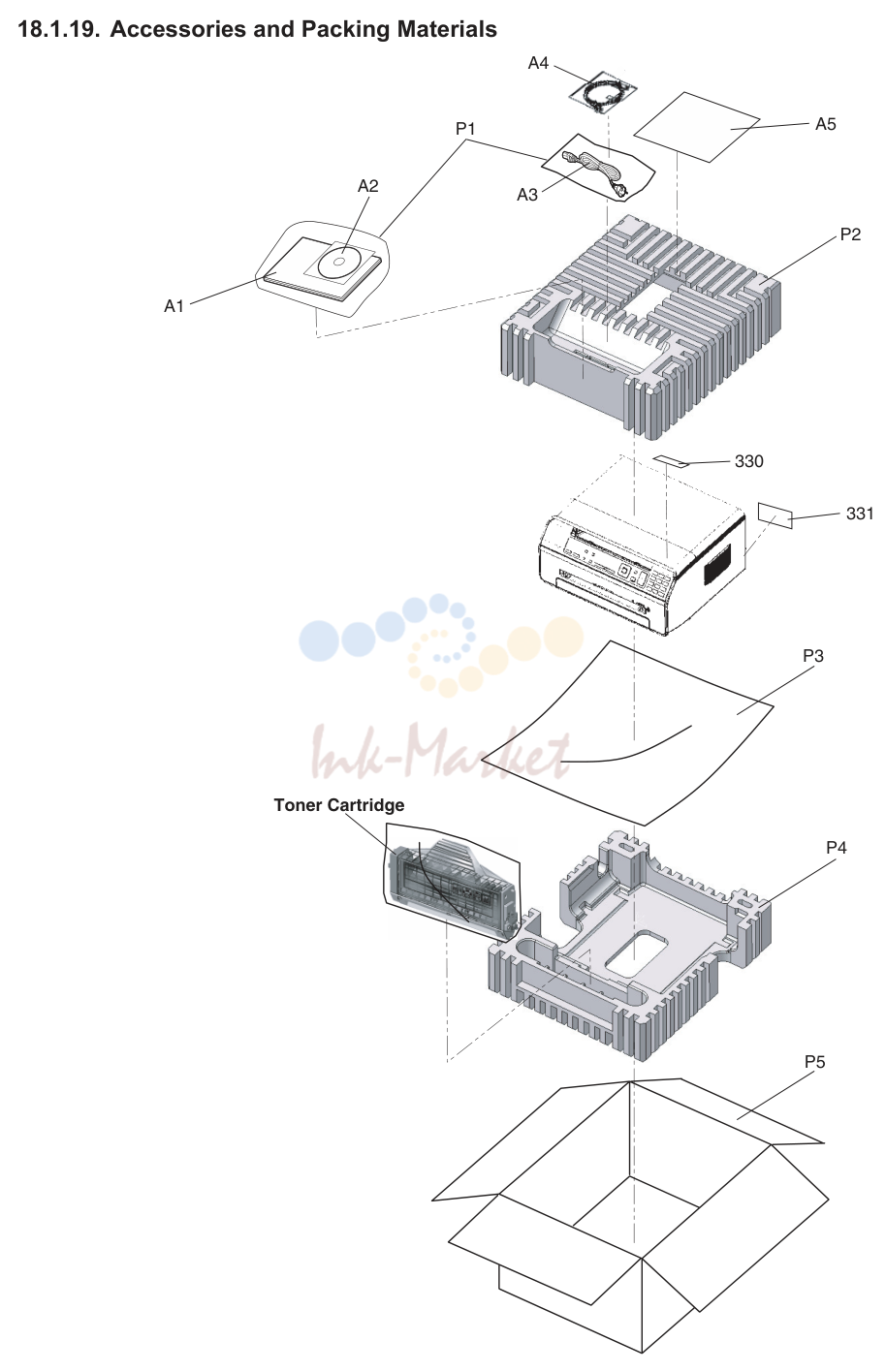

18. 1.19. Accessories and Packing Materials

№	Артикул	Альт. артикул	Описание
330	PNQT1191Z запросить цену →		INDICATION PLATE-LABEL(MB1500RUB/MB1520RUB only)
330	PNQT1192Z запросить цену →		INDICATION PLATE-LABEL(MB1500RUW/MB1520RUW only)
331	PNGT5137Z-M запросить цену →		NAME PLATE, AL(MB1500RUB only)
331	PNGT5845Z-M запросить цену →		NAME PLATE, AL(MB1500RUW only)
331	PNGT5217Z-M запросить цену →		NAME PLATE, AL(MB1520RUB only)
331	PNGT5846Z-M запросить цену →		NAME PLATE, AL(MB1520RUW only)
