Panasonic DP 8016P/8020E/8020P — каталог запчастей со схемами

Содержание

• 1. 2. Cover Assembly
• 2. See Fig. 3
• 3. Cover Assembly (2/2)
• 4. See Fig. 4
• 5. Scanner Unit (2/2)
• 6. X8 Fig. 5 Control Panel Unit
• 7. X8 Fig. 5 Control Panel Unit
• 8. Y3 697 Y3 Fig. 6 Paper Transportation
• 9. Y3 697 Y3 Fig. 6 Paper Transportation

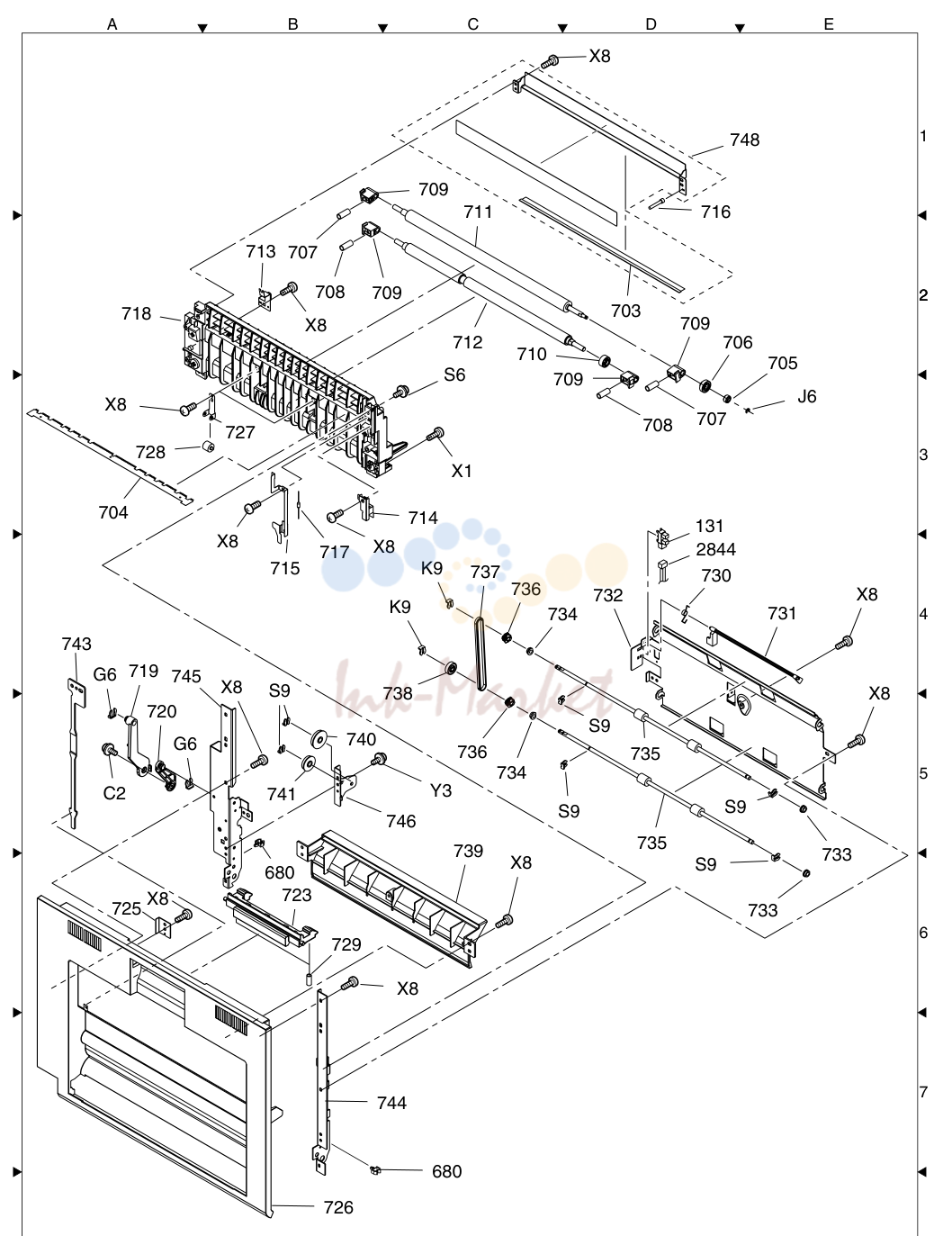

• 10. Automatic Duplex Unit

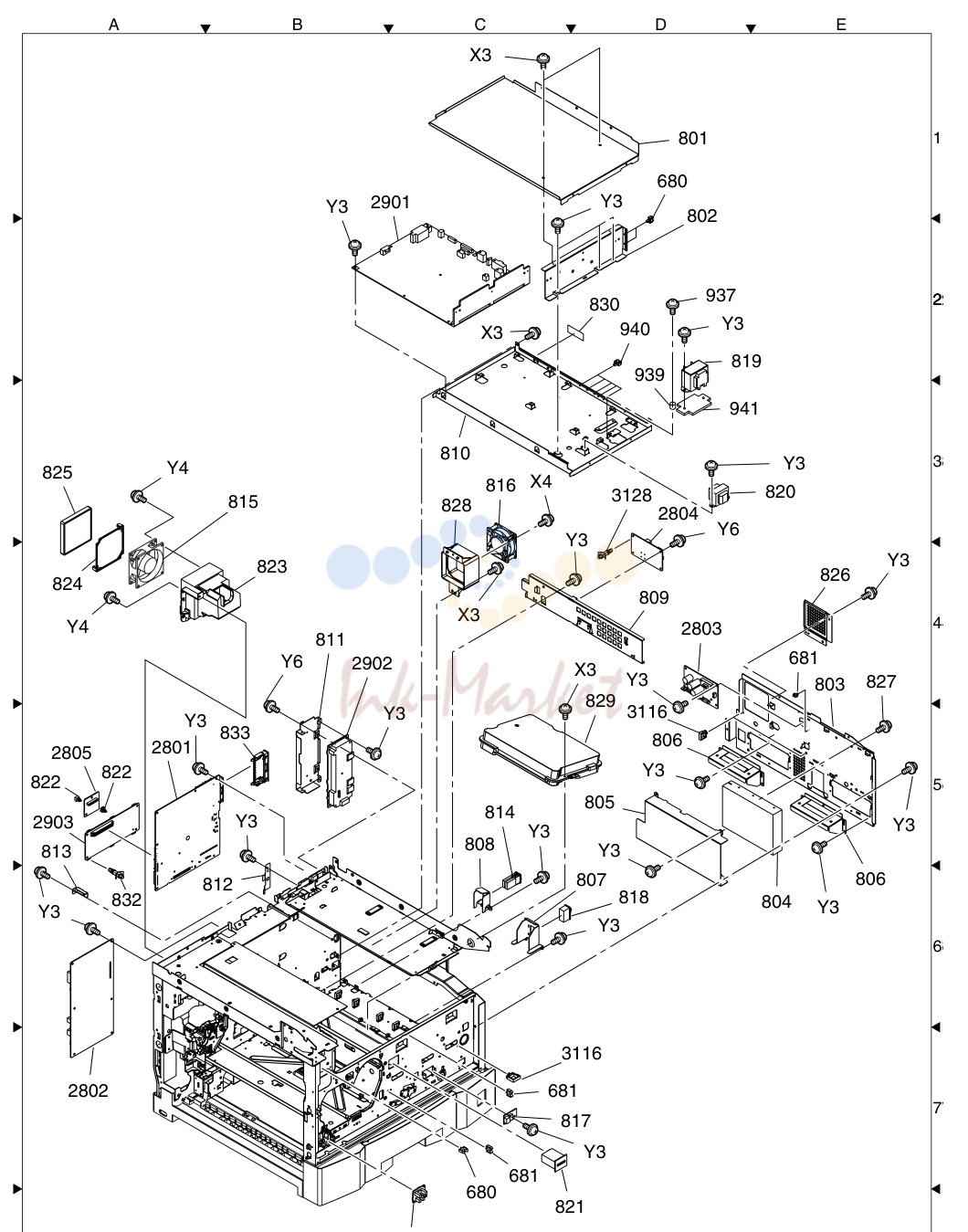

• 11. FFiigg.. 88 EElleeccttrriiccaall PPaarrttss

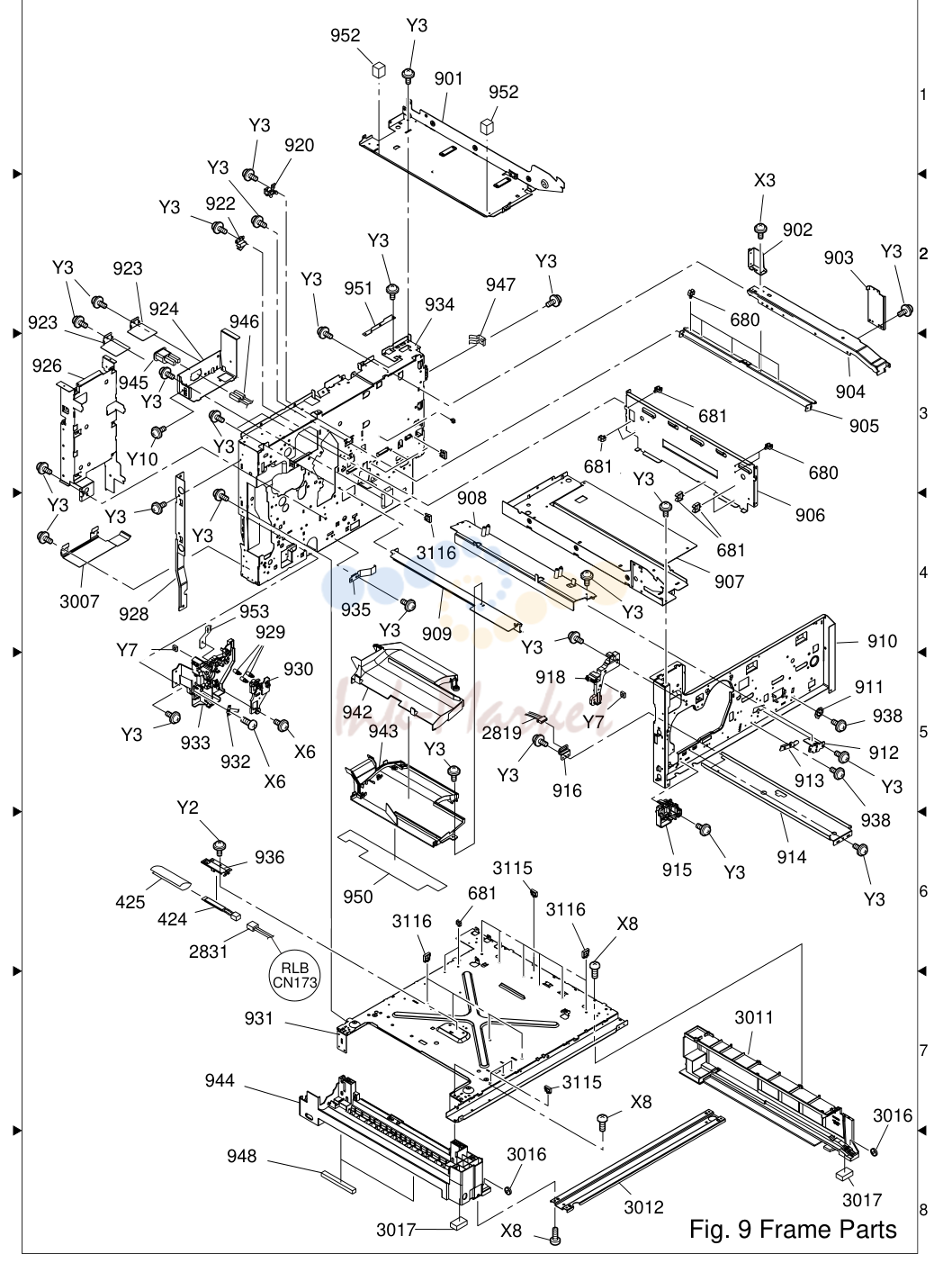

• 12. 3017 X8 Fig. 9 Frame Parts
• 13. 3017 X8 Fig. 9 Frame Parts

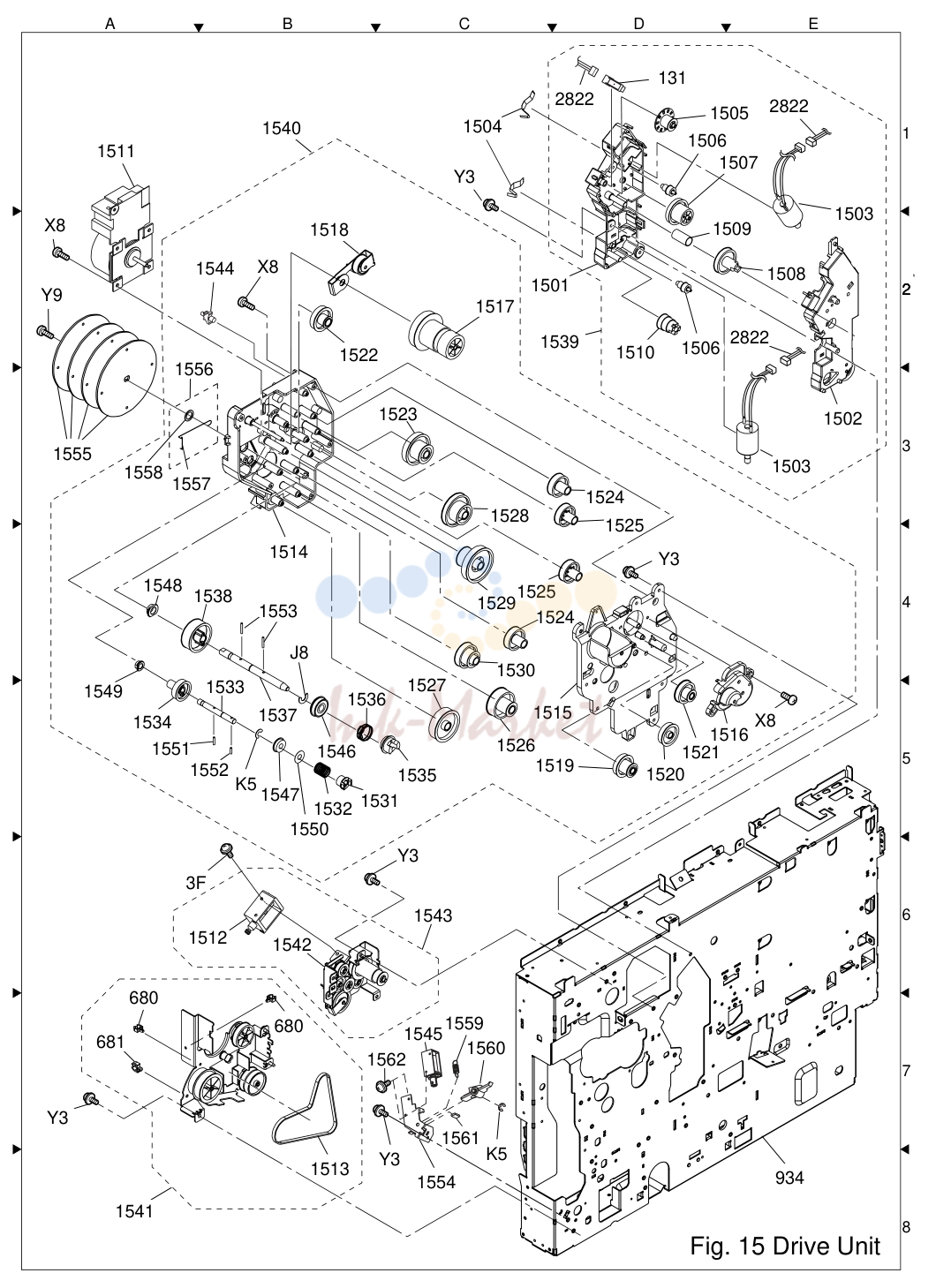

• 14. Drive Unit

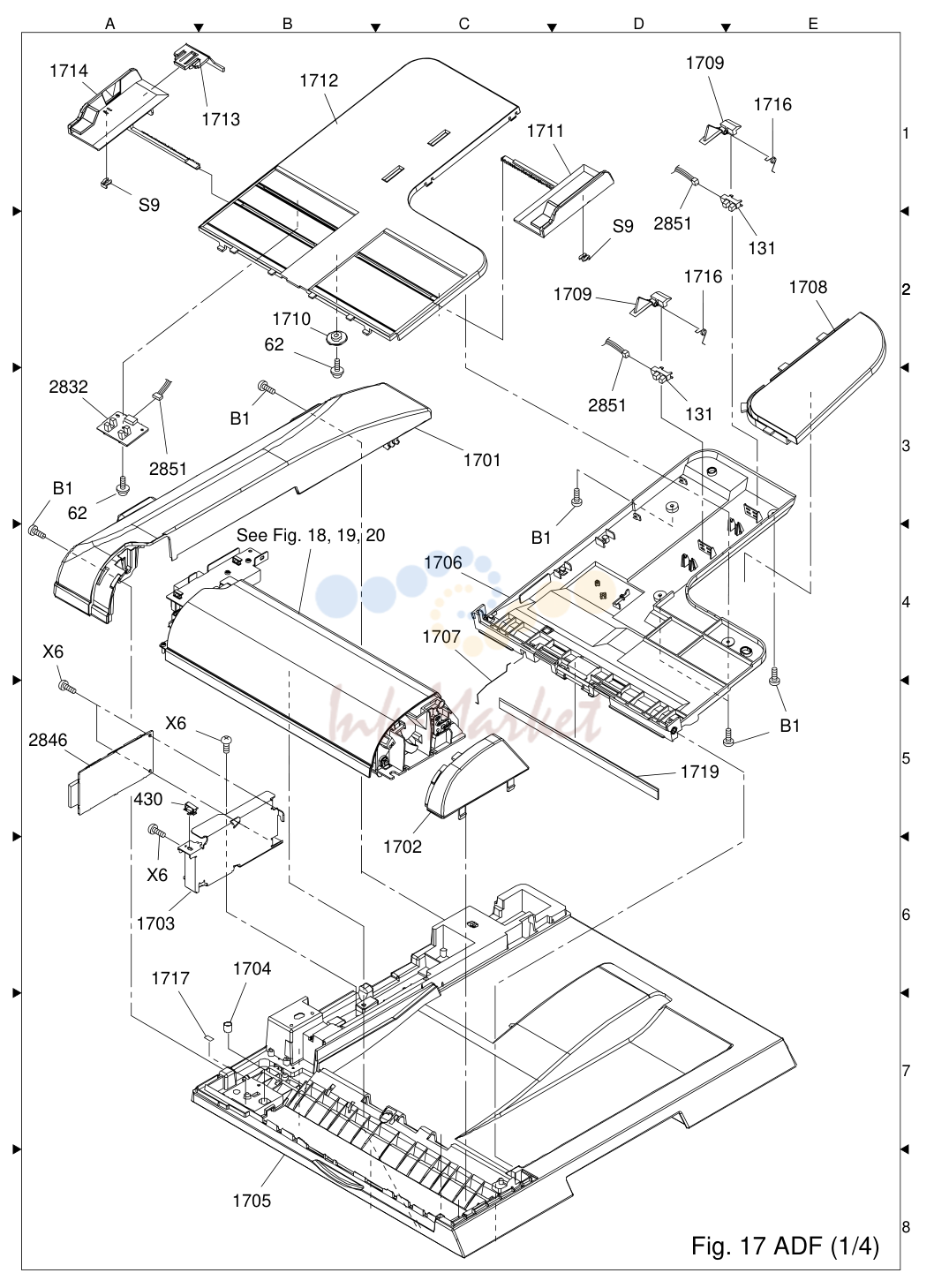

• 15. See Fig. 18, 19, 20 B1

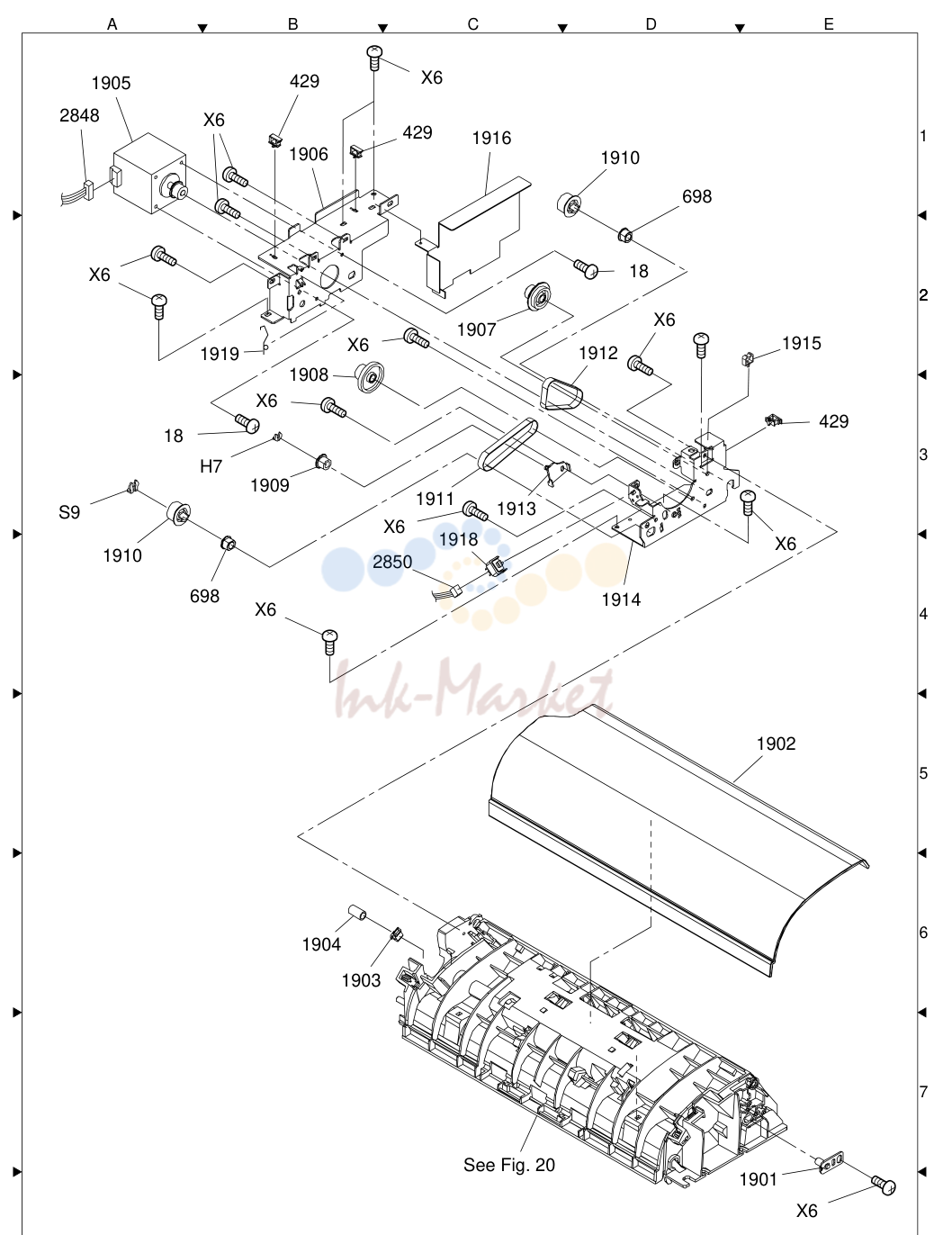

• 16. See Fig. 20

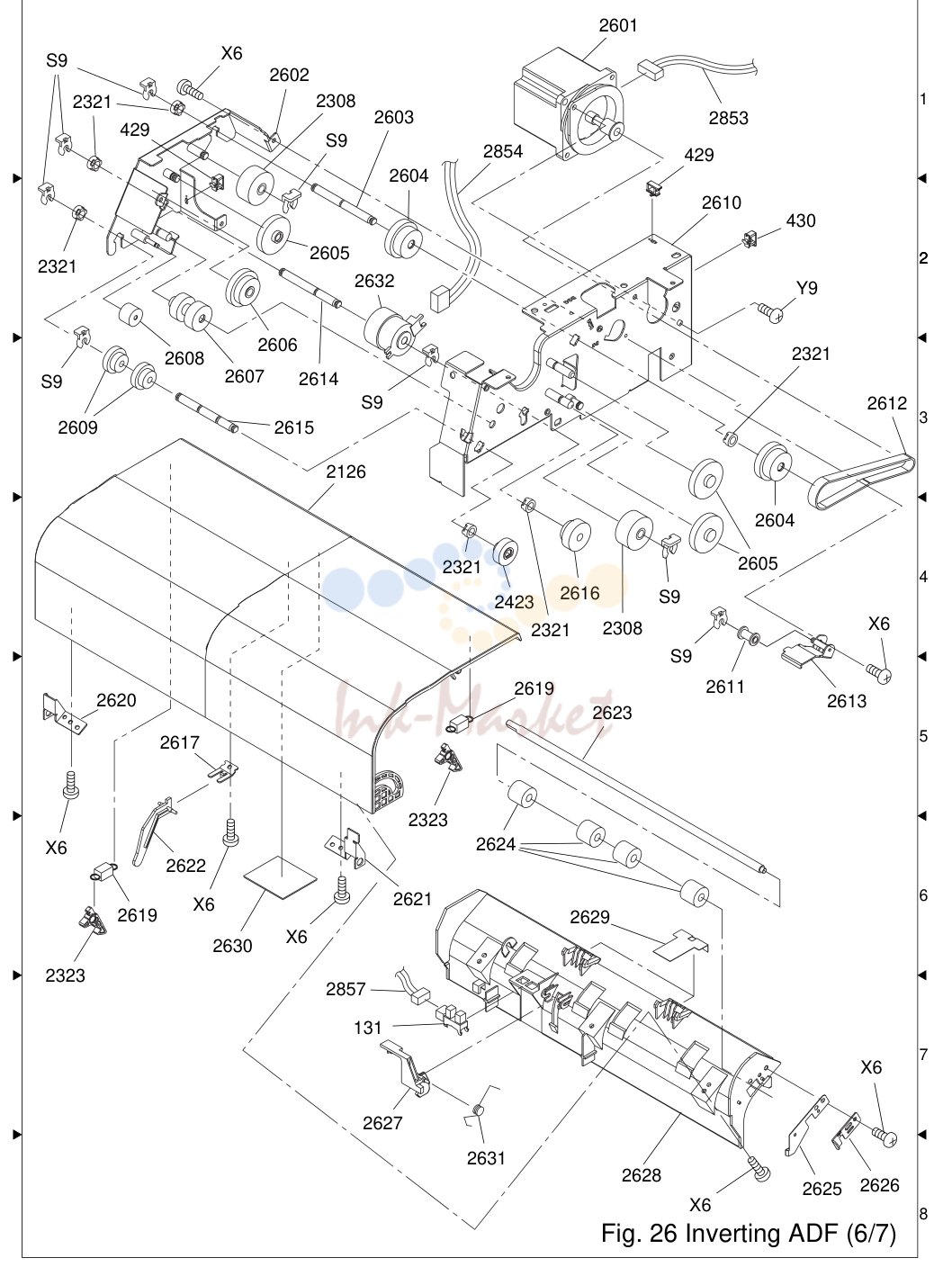

• 17. Inverting ADF (6/7)
• 18. See Fig. 31

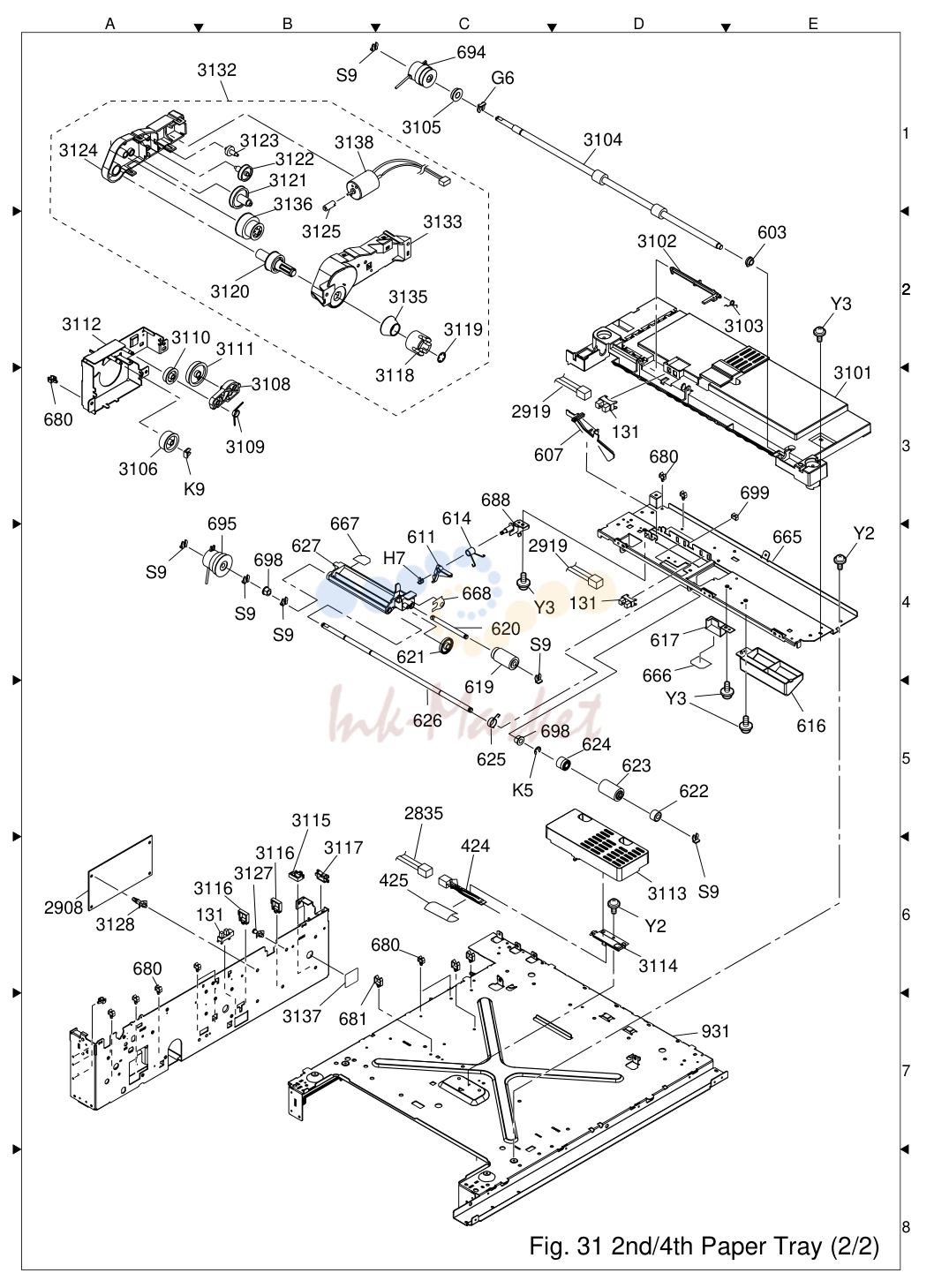

• 19. 2nd/4th Paper Tray (2/2)
• 20. 2nd/4th Paper Tray (2/2)

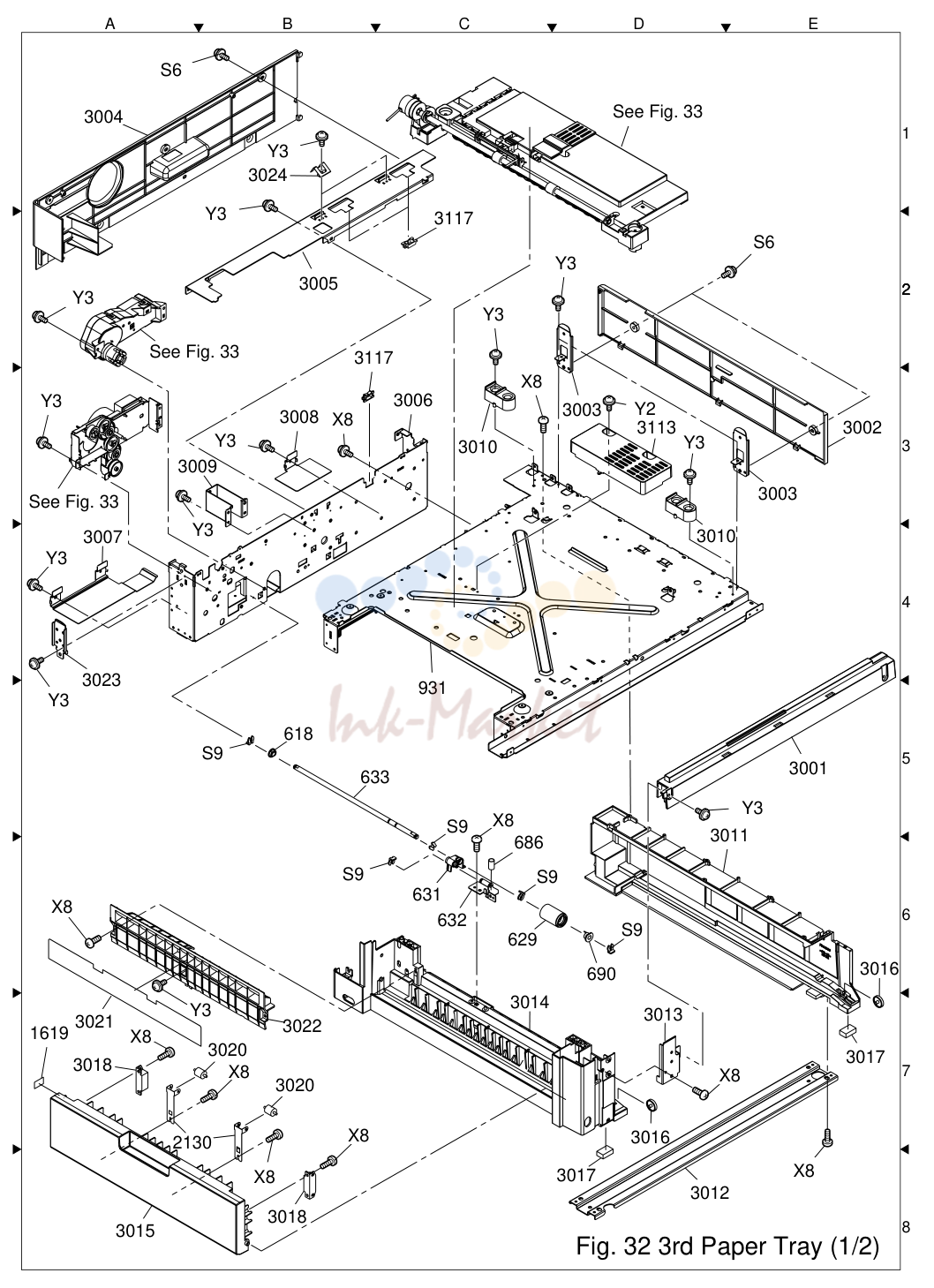

• 21. See Fig. 33

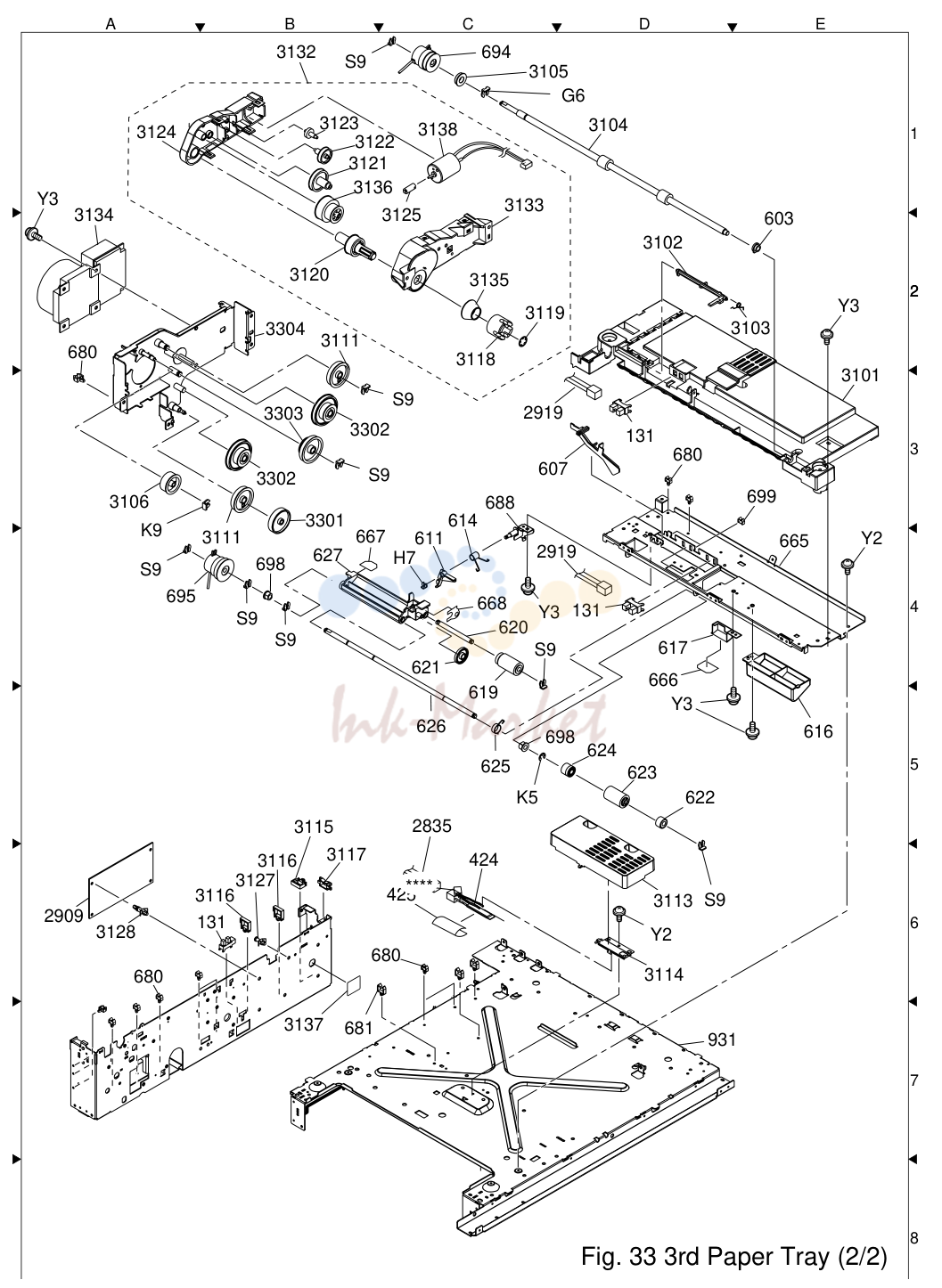

• 22. 3rd Paper Tray (2/2)
• 23. 3rd Paper Tray (2/2)

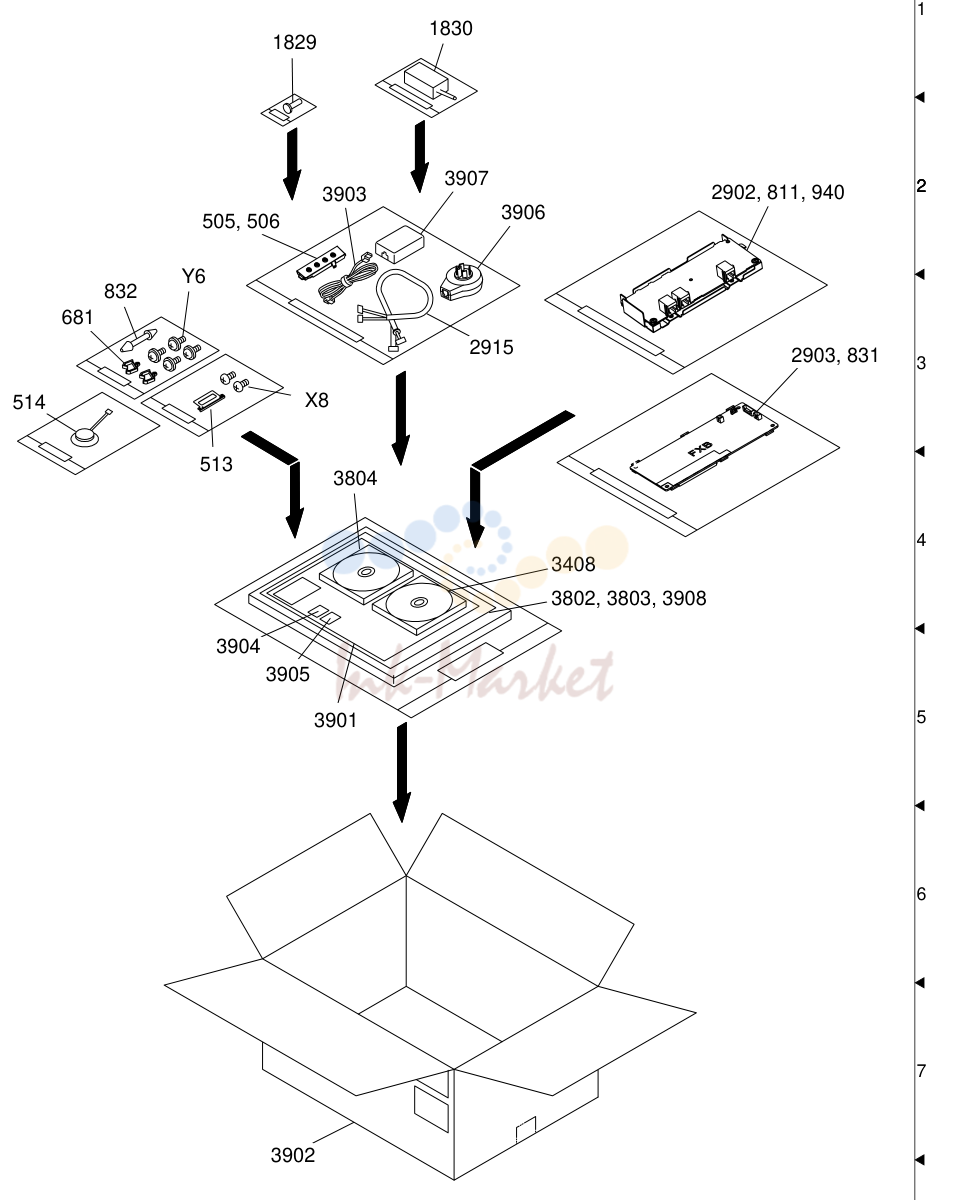

• 24. Fax Communication Board

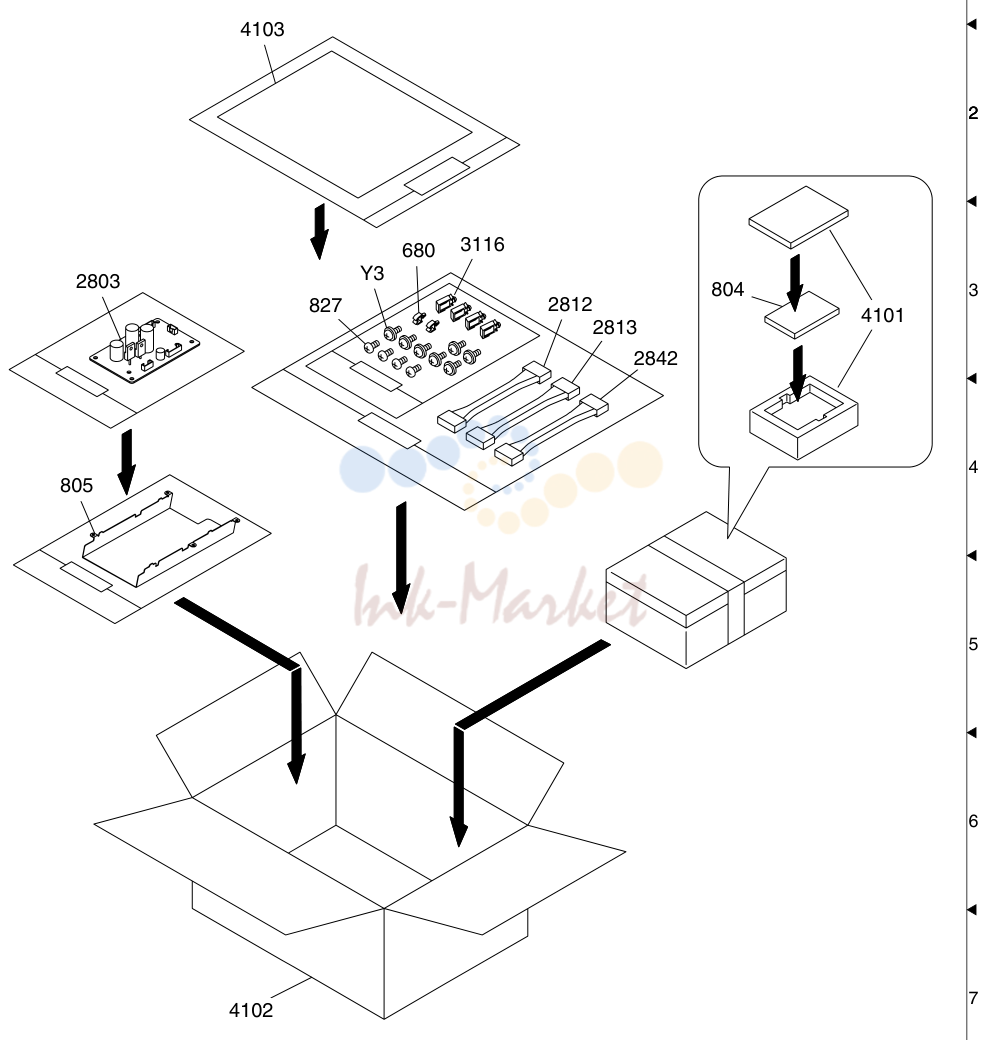

• 25. Hard Disk Drive Unit

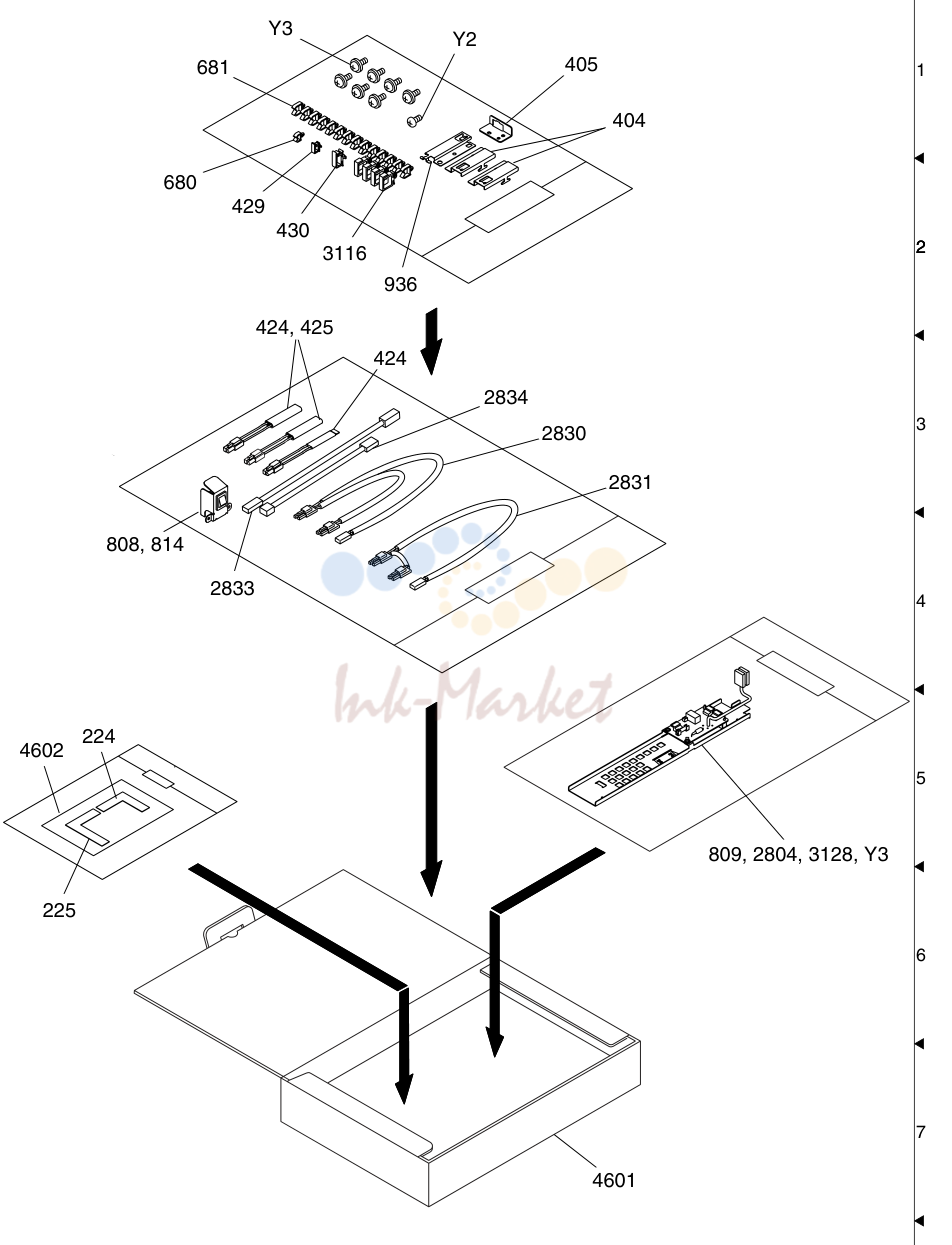

• 26. Dehumidifier Heater Kit (For Main Unit)

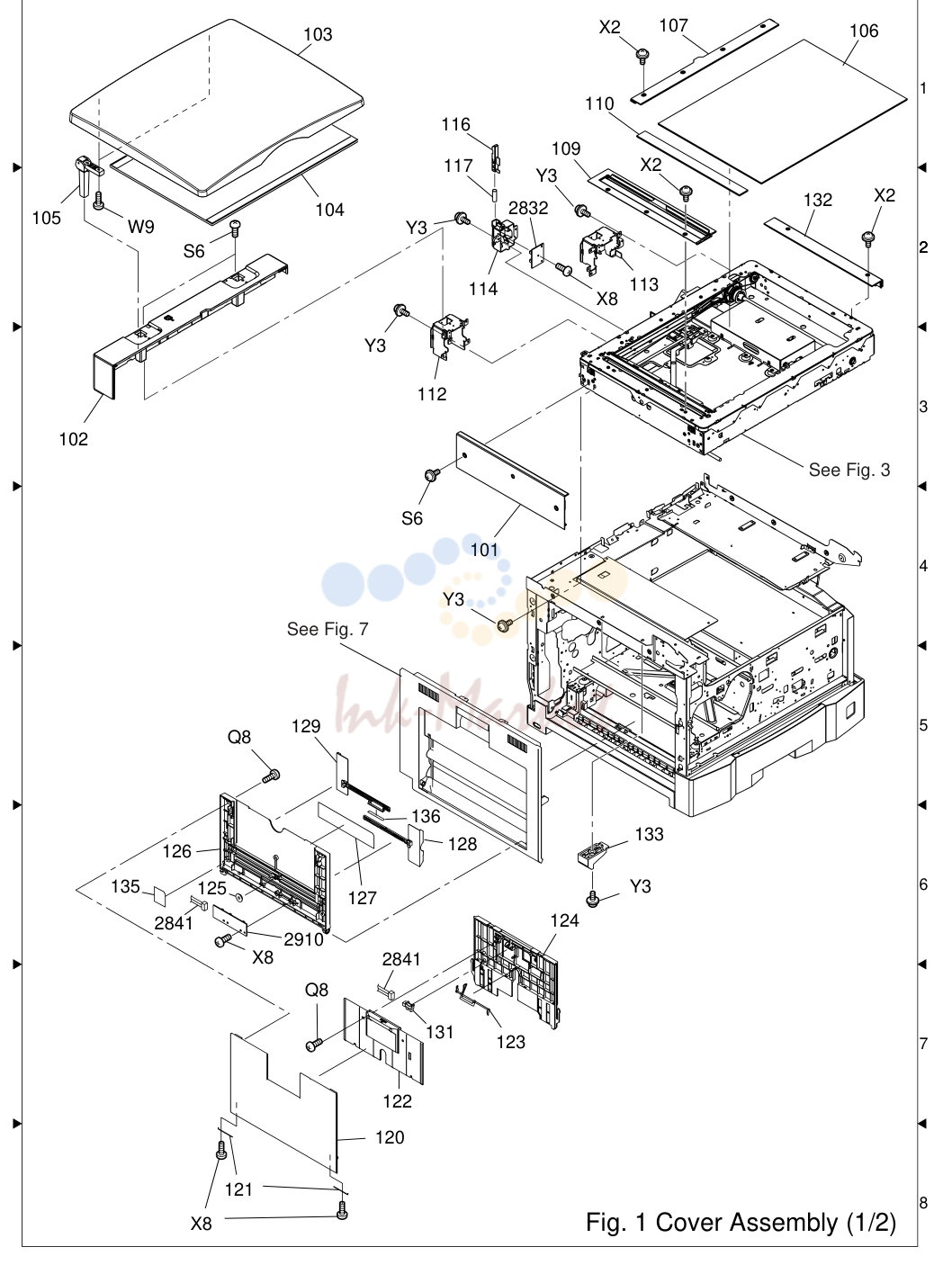

1. 2. Cover Assembly

№	Артикул	Альт. артикул	Описание
101	DZMA004441 запросить цену →		Cover, Left Scanner C All
102	DZMA004443 запросить цену →		Cover, Rear Scanner C All
103	DZMA002394 запросить цену →		Cover, Platen C All
104	PJHEC0124Z запросить цену →		Pad, Scanning C All
105	DZMH000013 запросить цену →		Hinge, Platen C All
106	DZTE000025 запросить цену →		Glass, Platen (L) C All
107	DZJE001191 запросить цену →		Plate, Rear Document C PK, PT
109	DZHP010631 запросить цену →		Assembly, Document Plate C PK, PT
110	DZTE000052 запросить цену →		Glass, Scanning (S) C All
112	DZJA001385 запросить цену →		Bracket, Left Hinge C All
113	DZJA001386 запросить цену →		Bracket, Right Hinge C All
114	DZJM001318 запросить цену →		Guide, OPS C All
116	DZJM001403 запросить цену →		Actuator, OPS C All
117	DZKN000266 запросить цену →		Spring, Actuator C All
120	DZML000489 запросить цену →		Cover, Bypass Tray C All
121	DZKR000038 запросить цену →		Spring, Tray Hold Up C All
122	DZML000491 запросить цену →		Tray, Sub Bypass 2 C All
123	DZKL000087 запросить цену →		Actuator, Paper Tray C All
124	DZML000490 запросить цену →		Tray, Sub Bypass C All
125	DZLF000208 запросить цену →		Gear, Guide C All
126	DZML000488 запросить цену →		Tray, Bypass C All
127	DZNK005266 запросить цену →		Label, Bypass Tray C Other
128	DZJF000658 запросить цену →		Guide, Rear Set C All
129	DZJF000657 запросить цену →		Guide, Front Set C All
131	DZAL000211 запросить цену →		Sensor, Photo C All
132	DZMA004445 запросить цену →		Cover, Right Scanner C All
133	DZJF000662 запросить цену →		Lever, Guide C All
135	DZNE000129 запросить цену →		Sheet, Herness C All
136	PJRCC0005Z запросить цену →		Label 3, Sensor C All

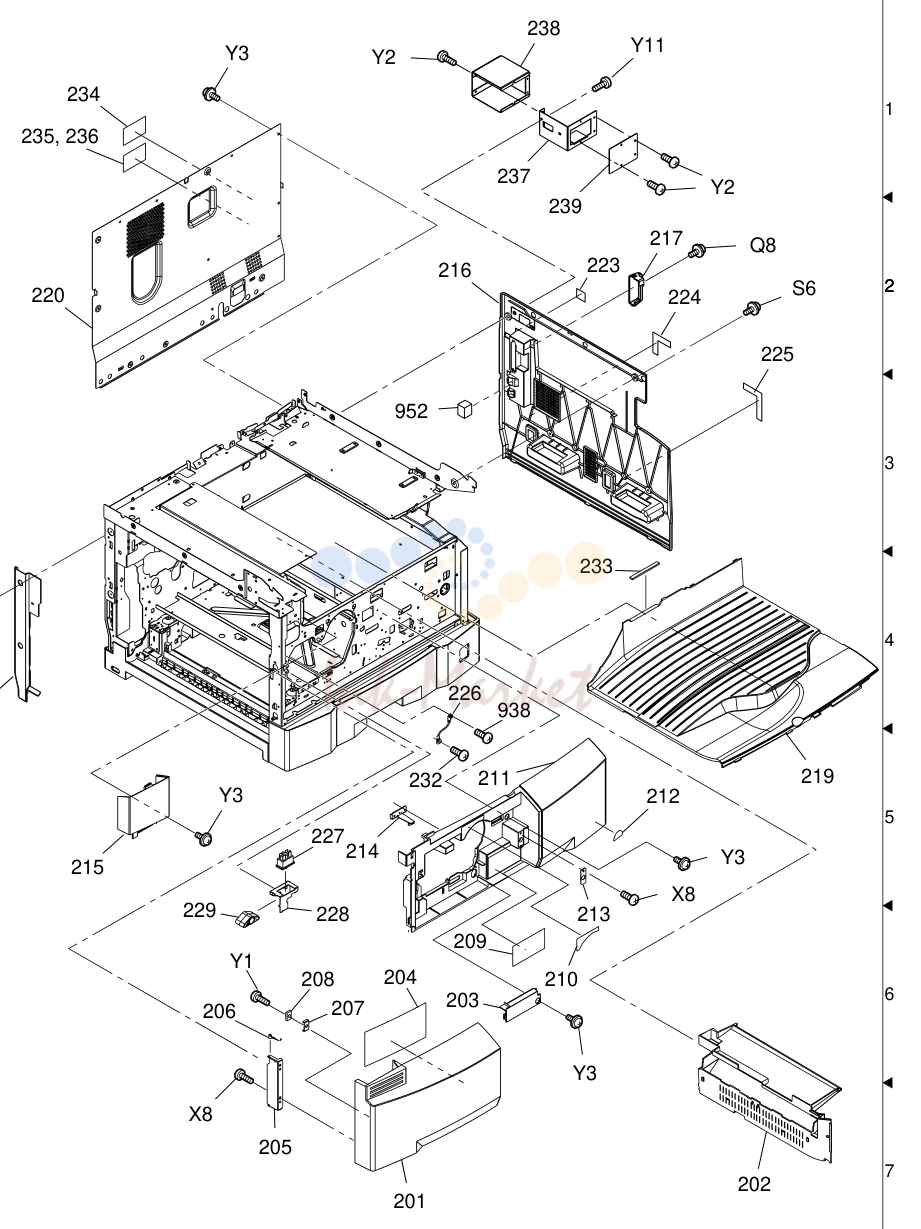

2. See Fig. 3

№	Артикул	Альт. артикул	Описание
201			Cover, Front Door N All
202	DZMA004453 запросить цену →		Cover, Exit C All
203	DZMA004440 запросить цену →		Cover, Connector C All
204	DZNK005270 запросить цену →		C All
205	DZJB000447 запросить цену →		Angle, Door Cover C All
206	DZKQ000119 запросить цену →		Spring, DC C All
207	DZJA000187 запросить цену →		Bracket, Magnet C All
208	DZGD000001 запросить цену →		Magnet C All
209			Label, Laser Caution C
210	DZNK005269 запросить цену →		Label, Toner Bottle C All
211	DZMA004447 запросить цену →		Cover 1, Front C All
212	PJGFC1214Z запросить цену →		Label, EPA C All
213	DZJB000186 запросить цену →		Plate, Magnet C All
214	DZMG000038 запросить цену →		Latch, Waste Toner Box C All
215	DZMA004450 запросить цену →		Cover, Left Front C All
216	DZMA004449 запросить цену →		Cover, Right C All
217	DZMA004500 запросить цену →		Cover, F Card C All
218	DZMA004451 запросить цену →		Cover, Rear Side C All
219	DZMA004452 запросить цену →		Cover, Inner C All
220	DZMA004454 запросить цену →		Cover, Rear C All
223	FFPTE2719 запросить цену →		Label, F-ROM C For DP-8020E/8020P* All
224			Label, Heater Main C
225	DZNK005284 запросить цену →		Label, Switch C All
226	DZJJ000017 запросить цену →		Wire, Front Door C All
227	K0AHLE000003 запросить цену →		Switch, Interlock C All
228	DZJB000425 запросить цену →		Bracket, Interlock SW C All
229	DZKK000120 запросить цену →		Lever, Interlock C All
232	DZPA000097 запросить цену →		Screw C All
233	DZUJ000023 запросить цену →		Packing, Inner Cover C All
234	DZNK004580 запросить цену →		Label, Energy C PB
235	DZNK002411 запросить цену →		Label, Ground Warning C PB, PS
236	DZNK003248 запросить цену →		Label, Class A C PK
237	PJUIC0218Z запросить цену →		Base, Key Counter C All
238	PJUIC0219Z запросить цену →		Cover, Key Counter C All
239	PJUIC0221Z запросить цену →		Cover, Key Counter Front C All
938	DZPA000092 запросить цену →		Screw C All
952	PJHSC0025Z запросить цену →		Gasket C PM, PP, PS,

3. Cover Assembly (2/2)

№	Артикул	Альт. артикул	Описание
301	DZJB000431 запросить цену →		Frame, Upper Scanner C All
302	DZLD000024 запросить цену →		Drum, Wire C All
303	DZJL000395 запросить цену →		Wire, Rear C All
304	DZHP009898 запросить цену →		Assembly, Drive Shaft C All
305	DZJL000396 запросить цену →		Wire, Front C All
306	DZKN000404 запросить цену →		Spring, Wire C All
307	DZJF000648 запросить цену →		Guide, Wire C All
308	DZLC000001 запросить цену →		Pulley, Idler C All
309	DZJA001388 запросить цену →		Rail, Rear C All
310	DZJA001387 запросить цену →		Rail, Front C All
311	DZJK000106 запросить цену →		Holder, Lamp Harness C All
312	DZLB000022 запросить цену →		Pulley, Scanner C All
313	DZJA001392 запросить цену →		Bracket, Motor C All
314	DZKN000403 запросить цену →		Spring, Motor C All
315	DZJN000087 запросить цену →		Plate, Rubber C All
316	DZGG000074 запросить цену →		Motor, Scanning C All
317	DZLM000214 запросить цену →		Bushing C All
318	DZLK000044 запросить цену →		Belt, Synchro C All
319	DZJM001366 запросить цену →		Sheet, Protection C All
131	DZAL000211 запросить цену →		Sensor, Photo C All

4. See Fig. 4

№	Артикул	Альт. артикул	Описание
401	DZJB000430 запросить цену →		Frame, Lower Scanner C All
402	DZJB000432 запросить цену →		Frame, CCD C All
403	DZHC000170 запросить цену →		Cover 1, Harness C All
404	DZJA001439 запросить цену →		C All
405	DZJA001438 запросить цену →		Bracket, Harness C All
406	DZJA001384 запросить цену →		Cover, CCD C All
407	DZJM001317 запросить цену →		Frame, Mirror 1 C All
408	DZJM001347 запросить цену →		Slider C All
409	DZKP000370 запросить цену →		Plate, Mirror 1 Spring C All
410	DZGM000011 запросить цену →		Lamp, Scanning C All
411	DZTD000004 запросить цену →		Sheet, Reflective C All
412	DZJC000381 запросить цену →		Plate, Wire Lock C All
413	DZJC000382 запросить цену →		Plate, Rear Wire Holder C All
414	DZJC000383 запросить цену →		Plate, Front Wire Holder C All
415	DZTC000052 запросить цену →		Mirror 1 C All
416	DZEA000088 запросить цену →		PC Board, Inverter C All
417	DZJA001389 запросить цену →		Base, Mirror 2 C All
418	DZJC000384 запросить цену →		Plate, Pulley C All
419	DZJA001391 запросить цену →		Holder, Front Mirror C All
420	DZKP000280 запросить цену →		Spring, 2/3 Mirror C All
421	DZTC000053 запросить цену →		Mirror 2 C All
422	DZJM001319 запросить цену →		Guide, Lamp Harness C All
423	DZJA001390 запросить цену →		Holder, Rear Mirror C All
424	FFPCP0034 запросить цену →		Heater C All
425	DZHD000036 запросить цену →		Sleeve, Heater C All
426	FFPTE2259 запросить цену →		Label, HV C All
427	PJZNF3100PK запросить цену →		CCD Unit N All
428	DZJN000093 запросить цену →		Rubber, CCD Frame C All
429	DZJK000045 запросить цену →		Clamp C All
430	DZJK000046 запросить цену →		Clamp C All
308	DZLC000001 запросить цену →		Pulley, Idler C All

5. Scanner Unit (2/2)

№	Артикул	Альт. артикул	Описание
501			Window, Panel N For DP-8020P*
502			Cover, Panel C
503	DZJE001175 запросить цену →		Holder, Battery C All
505			Cover, Key C
506	DZNA001042 запросить цену →		Key C For DP-8020E/8020P* All
507	DZKB000762 запросить цену →		Key, Stop C All
508	DZKB000641 запросить цену →		Key, Reset C All
509	DZKB000796 запросить цену →		Key, Start C All
510			Keys, Numerical PF
511	PJBCB0018Z-1 запросить цену →		Key, Zoom C All
512	DZKB000930 запросить цену →		Key, Function C All
513	DZKP000365 запросить цену →		Spring, Speaker C All
514	DZHP010070 запросить цену →		Assembly, Speaker C All
515	DZNA001040 запросить цену →		Lamp, Active C All
516	PJBCB0016Z запросить цену →		Key, Contrast C All
517	DZKP000385 запросить цену →		Plate 1, Ground C All
518	DZNA001051 запросить цену →		Cover, Harness Protection C All
519	MGG03204Z03 запросить цену →		LCD Module C All
520	DZNA001044 запросить цену →		Holder, LCD C All
521	DZKB000931 запросить цену →		Key, A C All
522	DZKB000669 запросить цену →		Key, B C All

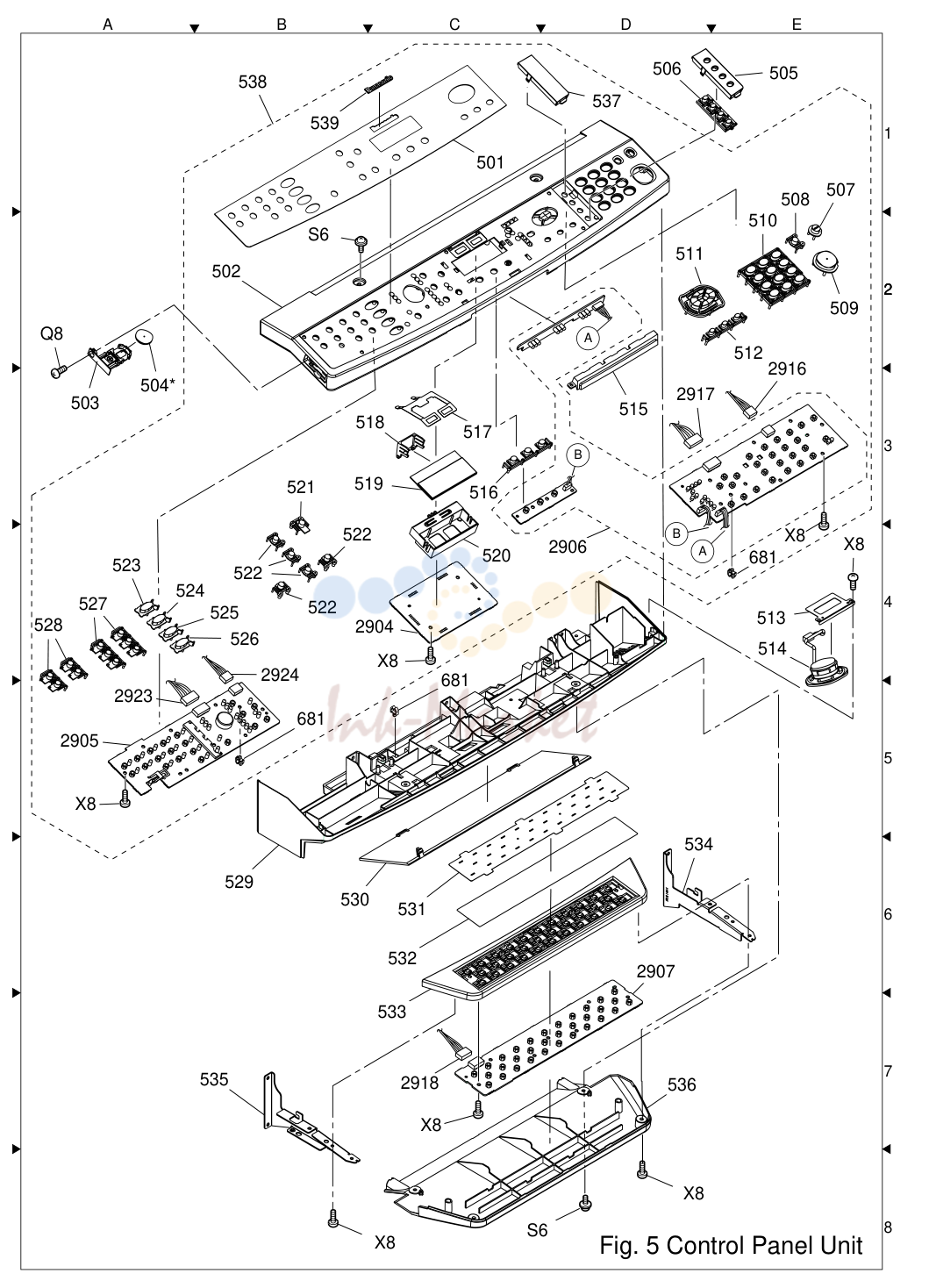

6. X8 Fig. 5 Control Panel Unit

№	Артикул	Альт. артикул	Описание
523	DZNA001046 запросить цену →		Key, Copy C For DP-8020E/8020P* All
524	DZNA001047 запросить цену →		Key, Fax/E-mail C For DP-8020E/8020P* All
525	DZNA001048 запросить цену →		Key, Scan/File C For DP-8020E/8020P* All
526	DZNA001049 запросить цену →		Key, Print C All
527	DZKB000924 запросить цену →		Key, Touch 3 C All
528	DZKB000923 запросить цену →		Key, Touch 2 C All
529	DZJE001167 запросить цену →		Cover, Control Panel Base C All
530	DZJE001169 запросить цену →		C All
531	DZNA001058 запросить цену →		Sheet, Keyboard C All
532	DZNA001053 запросить цену →		Sheet, Keyboard Base C For DP-8020E/8020P* All
533	DZJE001177 запросить цену →		Cover, Keyboard C For DP-8020E/8020P* All
534	DZJA001365 запросить цену →		Bracket, Right Keyboard C For DP-8020E/8020P* All
535	DZJA001366 запросить цену →		Bracket, Left Keyboard C For DP-8020E/8020P* All
536	DZJE001179 запросить цену →		Cover, Keyboard Lower C For DP-8020E/8020P* All
537	DZJE001171 запросить цену →		Cover, Aperture C For DP-8016P All
538			Assembly, Control Panel N For DP-8020P*
539	DZNM000005 запросить цену →		Logo, Panasonic C All
681	DZJK000023 запросить цену →		Clamp C All

7. X8 Fig. 5 Control Panel Unit

№	Артикул	Альт. артикул	Описание
601	DZLA000371 запросить цену →		Roller, Registration C All
602	DZLF000748 запросить цену →		Gear, 18 Timing Roller C All
603	DZLM000006 запросить цену →		Bushing 2, P6L5 C All
604	DZLM000215 запросить цену →		Collar, Timing Roller C All
606	DZJA001405 запросить цену →		C All
607	DZKL000083 запросить цену →		Lever, Paper Exit Sensor C All
608	DZKL000084 запросить цену →		C All
609	DZKQ000111 запросить цену →		C All
611	DZKK000126 запросить цену →		Latch, Arm C All
614	DZKQ000110 запросить цену →		Spring, Latch C All
615	DZJF000650 запросить цену →		Guide, Upper C All
616	DZJF000651 запросить цену →		Guide, Front C All
617	DZJF000668 запросить цену →		Guide, Feed Roller C All
618	DZLM000213 запросить цену →		Bushing C All
619	DZLA000363 запросить цену →		Roller, Pickup C PM All
620	DZKG000384 запросить цену →		Shaft, Pickup C All
621	DZLF000711 запросить цену →		Gear, Pickup Idler C All
622	DZLG000035 запросить цену →		Clutch, One-way C All
623	DZLA000360 запросить цену →		Roller, Feed C PM All
624	DZLF000710 запросить цену →		Gear, Pickup Drive C All
625	DZKQ000107 запросить цену →		Spring, Pickup C All
626	DZKG000383 запросить цену →		Shaft, Feed C All
627	DZJA001402 запросить цену →		Bracket, Pickup C All
629	DZLA000366 запросить цену →		Roller, Reverse C PM All
631	DZKK000129 запросить цену →		Arm, Reverse C All
632	DZJA001420 запросить цену →		Bracket, Reverse C All
633	DZKG000405 запросить цену →		Shaft, Reverse C All
634	DZJF000655 запросить цену →		Guide, Lower C All
635	DZJM001345 запросить цену →		Film, Lower Guide C All
636	DZJM001344 запросить цену →		Film, Rear Guide C All
637	DZJM001357 запросить цену →		Film, Front Guide C All
638	DZJF000653 запросить цену →		Guide, Duplex C All
639	PJDGC0186Z запросить цену →		Gear, Feed N All
640	PJBAC0044Z запросить цену →		Case, Clutch N All
641	PJBVC0149Z запросить цену →		Spring, Clutch N All
642	DZLM000050 запросить цену →		Bushing, P6L8 C All
643	DZJH000127 запросить цену →		Collar, Stopper C All
647	DZJC000387 запросить цену →		Guide, Shaft C All
649	DZJL000397 запросить цену →		Plate, Pressure C All
650	DZJF000652 запросить цену →		Tray, Guide C All
651	DZLM000212 запросить цену →		Bushing, Left C All
653	PJUSC0077Z запросить цену →		Spacer, Feed N All
654	DZGK000471 запросить цену →		Shaft, Reverse Roller C All
655	DZJM001343 запросить цену →		Film, Separation Roller C All

8. Y3 697 Y3 Fig. 6 Paper Transportation

№	Артикул	Альт. артикул	Описание
656	DZKQ000116 запросить цену →		Spring, Front C All
657	DZKQ000117 запросить цену →		Spring, Rear C All
658	DZLA000365 запросить цену →		Roller, Separation C PM All
659	DZJF000654 запросить цену →		Guide C All
660	DZKL000085 запросить цену →		Actuator, No Paper C All
661	DZJA001407 запросить цену →		Bracket, Rear Guide C All
662	DZKP000375 запросить цену →		Ground Spring C All
663	DZJA001406 запросить цену →		Bracket, Front Guide C All
664	DZKN000420 запросить цену →		Spring, Fulcrum C All
665	DZJB000438 запросить цену →		Bracket, Feed C All
666	DZJM001378 запросить цену →		Film, Guide C All
667	DZJM001381 запросить цену →		Sheet, Guide C All
668	DZJM001388 запросить цену →		Film, Guard C All
670	DZNE000132 запросить цену →		Spacer C All
671	DZHP012149 запросить цену →		Roller Feed Bypass Assy C All
680	DZJK000004 запросить цену →		Clamp C All
681	DZJK000023 запросить цену →		Clamp C All
682	PJDHC0019Z запросить цену →		Cam, Feed N All
684	DZJP000065 запросить цену →		Board, Pad C All
685	PJBVC0151Z запросить цену →		Spring C All
686	DZKN000416 запросить цену →		Spring, Reverse C All
688	DZJA001427 запросить цену →		Assembly, Latch Bracket C All
689	DZLA000415 запросить цену →		Roller, Feed C PM All
690	DZHP010738 запросить цену →		Torque Limiter 1 C PM All
691	DZHP010737 запросить цену →		Torque Limiter 2 C PM All
692	DZJM001387 запросить цену →		Damper C All
694	L9EAAK000009 запросить цену →		Clutch, Micro 2 C All
695	L9EAAK000010 запросить цену →		Clutch, Micro 1 C All
696	PJZFF3180PB запросить цену →		C All
697	DZKG000419 запросить цену →		Pin, Fulcrum C All
698	FFPMQ0649 запросить цену →		Bushing C All
699	DZJK000057 запросить цену →		Clamp C All
131	DZAL000211 запросить цену →		Sensor, Photo C All

9. Y3 697 Y3 Fig. 6 Paper Transportation

№	Артикул	Альт. артикул	Описание
703	DZGT000032 запросить цену →		Brush, Discharge C All
704	DZJL000404 запросить цену →		Plate, Discharge C All
705	DZJH000128 запросить цену →		Spacer, BTR Ring C All
706	DZLF000745 запросить цену →		Gear, BTR 27 C All
707	DZKN000418 запросить цену →		Spring, BTR C All
708	DZKN000181 запросить цену →		Spring, Timing Roller C All
709	DZLM000133 запросить цену →		Bushing, Bias Transfer C All
710	DZLF000746 запросить цену →		C All
711	DZLA000368 запросить цену →		Roller, Bias Transfer C PM All
712	DZLA000367 запросить цену →		Roller, Pinch Timing C All
713	DZKP000376 запросить цену →		Lead, HV Bias Transfer C All
714	DZKP000378 запросить цену →		Lead, Plate Discharge C All
715	DZKP000377 запросить цену →		Lead, Pinch Roller Timing C All
716	FFPLP0769C запросить цену →		Spring, Terminal C All
717	DZFP000747 запросить цену →		Resistor, 200M ohm C All
718	DZJF000659 запросить цену →		Guide, Transfer C All
719	DZKK000130 запросить цену →		Arm, Rear Frame C All
720	DZKK000131 запросить цену →		Arm, Rear Cover C All
723	DZKL000086 запросить цену →		Lever, Release C All
725	DZJA001425 запросить цену →		Stopper, Release C All
726	DZJE001202 запросить цену →		Cover, Printer C All
727	DZKP000379 запросить цену →		Bracket, Pinch Roller C For DP-8020E All
728	DZLA000369 запросить цену →		Roller, Duplex Pinch C For DP-8020E All
729	DZKN000417 запросить цену →		Spring, Release C All
730	DZKQ000120 запросить цену →		Spring, Actuator C For DP-8020E All
731	DZKL000088 запросить цену →		Actuator, Duplex Paper C For DP-8020E All
732	DZJF000661 запросить цену →		Guide, Duplex 2 C For DP-8020E All
733	FFPMQ0648 запросить цену →		Bushing, Front C For DP-8020E All
734	DZLM000134 запросить цену →		Bushing, Rear C For DP-8020E All
735	DZLA000370 запросить цену →		Roller, Duplex Feed C For DP-8020E All
736	DZLB000060 запросить цену →		Pulley, 19 Duplex C For DP-8020E All
737	DZLK000031 запросить цену →		Belt, Timing T1 C For DP-8020E All
738	DZLF000747 запросить цену →		Gear, 15 Duplex C For DP-8020E All
739	DZJF000656 запросить цену →		Guide, Duplex C For DP-8020E All
740	DZLF000354 запросить цену →		Gear, E25 C For DP-8020E All
741	DZLF000342 запросить цену →		Gear, E20 C For DP-8020E All
743	DZKK000090 запросить цену →		Stopper, Tray C All
744	DZHP009941 запросить цену →		Bracket, Front Cover C All
745	DZHP009942 запросить цену →		Bracket, Rear Cover C All
746	DZHP009943 запросить цену →		Plate, Duplex Drive C For DP-8020E All
748	PJVZF2121PB запросить цену →		Guide Bias Transfer Assy C All

10. Automatic Duplex Unit

№	Артикул	Альт. артикул	Описание
801	DZHD000038 запросить цену →		Cover, PS C All
802	DZJA001379 запросить цену →		Bracket, PS C All
803	DZMC000824 запросить цену →		Bracket, Right C All
804	M0CE00000028 запросить цену →		HDD Unit C All
805	DZJE001207 запросить цену →		Cover, HDD C All
806	DZMC000825 запросить цену →		Handle C All
807	DZJC000380 запросить цену →		Bracket, PS SW C All
808	DZJA001436 запросить цену →		Bracket, RLB PCB SW C All
809	DZJA001437 запросить цену →		Bracket, RLB PCB C All
810	DZJA001378 запросить цену →		Base, PS C All
811	DZJA001443 запросить цену →		Bracket, MJR PCB C All
812	DZKP000374 запросить цену →		Spring, LAN C All
813	DZJA001377 запросить цену →		Bracket, PS Cover C All
814	DZCC000006 запросить цену →		Switch, Power C All
815			Fan, Rear All
816	DZGG000076 запросить цену →		Fan, PS C All
817	L2BA00000007 запросить цену →		PC Board, HSU C All
818	DZCC000011 запросить цену →		Switch, Power C All
819	G0A173J00001 запросить цену →		Coil 1 C
820			or Coil
821	DZTK000002 запросить цену →		Counter C
822	DZJH000084 запросить цену →		Supporter, PC Board C Europe only
823	DZHE000059 запросить цену →		Duct, Exit C All
824	DZJB000449 запросить цену →		Holder, Filter C All
825	DZHE000060 запросить цену →		Filter, Ozone C PM All
826	DZMC000827 запросить цену →		Guard, Fan C All
827	DZPA000093 запросить цену →		Screw C All
828	DZHE000057 запросить цену →		Cover, Fan C All
829			LSU Unit C
830	FFPTE1621B запросить цену →		Label, HV Caution C All
832	DZJH000063 запросить цену →		Spacer, PCB C All
833	DZJF000462 запросить цену →		Guide, Card C For DP-8020E/8020P* All
680	DZJK000004 запросить цену →		Clamp C All
681	DZJK000023 запросить цену →		Clamp C All
937	DZPA000091 запросить цену →		Screw C
939	DZMM000038 запросить цену →		Foot, Damping C
940	DZJK000070 запросить цену →		Clamp C All
941	DZJB000459 запросить цену →		Base, CHC C

11. FFiigg.. 88 EElleeccttrriiccaall PPaarrttss

№	Артикул	Альт. артикул	Описание
901	DZJB000442 запросить цену →		Frame, Right Scanner C All
902	DZJA001371 запросить цену →		Post, Rear SC C All
903	DZJA001370 запросить цену →		Post, Front SC C All
904	DZJA001369 запросить цену →		Frame, SC C All
905	DZJA001368 запросить цену →		Bracket, LSU 2 C All
906	DZMC000823 запросить цену →		Bracket, Center C All
907	DZJB000441 запросить цену →		Frame, Left Scanner C All
908	DZJA001372 запросить цену →		Bracket, LSU 1 C All
909	DZJA001374 запросить цену →		Bracket, Bottle C All
910	DZMC000822 запросить цену →		Frame, Front C All
911	DZKJ000017 запросить цену →		Plate, DIAL C All
912	DZJC000378 запросить цену →		Plate, SA C All
913	DZKK000119 запросить цену →		Lever, SA C All
914	DZJA001373 запросить цену →		Bracket, Toner C All
915	DZJD000039 запросить цену →		Plate, Engine FL C All
916	DZJA001367 запросить цену →		Bracket, Connector C All
918	DZJD000038 запросить цену →		Plate, Engine FU C All
920	DZKP000367 запросить цену →		Spring, PS Cover C All
922	DZKP000366 запросить цену →		Spring, PS C All
923	DZJB000445 запросить цену →		Cover, CST C All
924	DZJB000443 запросить цену →		Bracket, Inlet C All
926	DZJB000440 запросить цену →		Bracket, SPC PCB C All
928	DZJB000444 запросить цену →		Bracket, Rear C All
929	DZKN000410 запросить цену →		Spring, Contact C All
930	DZJD000044 запросить цену →		Holder, Contact Spring C All
931	DZMC000821 запросить цену →		Plate, Base C All
932	DZKP000380 запросить цену →		Lead, BTR Frame C All
933	DZJD000043 запросить цену →		Holder, Rear Engine C All
934	DZJB000421 запросить цену →		Frame, Center C All
935	DZKP000368 запросить цену →		Spring, Paper Tray Ground C All
936	FFPKD07791 запросить цену →		Bracket, Heater C All
937	DZPA000091 запросить цену →		Screw C
938	DZPA000092 запросить цену →		Screw C All
939	DZMM000038 запросить цену →		Foot, Damping C
941	DZJB000459 запросить цену →		Base, CHC C
942	DZHE000055 запросить цену →		Duct, Upper C All
943	DZHE000056 запросить цену →		Duct, Lower C All
944	DZJB000426 запросить цену →		Base, Paper Tray L C All
945	DZFA000098 запросить цену →		Inlet C All

12. 3017 X8 Fig. 9 Frame Parts

№	Артикул	Альт. артикул	Описание
946	DZFP001650 запросить цену →		Inlet Harness C All
947	DZJL000023 запросить цену →		Plate, Ground C For DP-8020E/8020P* All
948	DZJN000076 запросить цену →		Gum, Paper Tray C All
950	DZJM001363 запросить цену →		Film, Airflow Control C All
951	DZJB000463 запросить цену →		Guide, Counter C All
952	PJHSC0025Z запросить цену →		Gasket C PM, PP, PS,
953	PJBUC0105Z запросить цену →		Plate, Earth Drive C All
424	FFPCP0034 запросить цену →		Heater C All
425	DZHD000036 запросить цену →		Sleeve, Heater C All
680	DZJK000004 запросить цену →		Clamp C All
681	DZJK000023 запросить цену →		Clamp C All

13. 3017 X8 Fig. 9 Frame Parts

№	Артикул	Альт. артикул	Описание
131	DZAL000211 запросить цену →		Sensor, Photo C All
680	DZJK000004 запросить цену →		Clamp C All
681	DZJK000023 запросить цену →		Clamp C All
934	DZJB000421 запросить цену →		Frame, Center C All

14. Drive Unit

№	Артикул	Альт. артикул	Описание
131	DZAL000211 запросить цену →		Sensor, Photo C All
430	DZJK000046 запросить цену →		Clamp C All
62			XTB3+6JFJ Screw C All

15. See Fig. 18, 19, 20 B1

№	Артикул	Альт. артикул	Описание
429	DZJK000045 запросить цену →		Clamp C All
698	FFPMQ0649 запросить цену →		Bushing C All
18			XYN3+F6FJ Screw C All

16. See Fig. 20

№	Артикул	Альт. артикул	Описание
131	DZAL000211 запросить цену →		Sensor, Photo C All
429	DZJK000045 запросить цену →		Clamp C All
430	DZJK000046 запросить цену →		Clamp C All

17. Inverting ADF (6/7)

№	Артикул	Альт. артикул	Описание
618	DZLM000213 запросить цену →		Bushing C All
629	DZLA000366 запросить цену →		Roller, Reverse C PM All
631	DZKK000129 запросить цену →		Arm, Reverse C All
632	DZJA001420 запросить цену →		Bracket, Reverse C All
633	DZKG000405 запросить цену →		Shaft, Reverse C All
686	DZKN000416 запросить цену →		Spring, Reverse C All
690	DZHP010738 запросить цену →		Torque Limiter 1 C PM All
931	DZMC000821 запросить цену →		Plate, Base C All

18. See Fig. 31

№	Артикул	Альт. артикул	Описание
131	DZAL000211 запросить цену →		Sensor, Photo C All
424	FFPCP0034 запросить цену →		Heater C All
425	DZHD000036 запросить цену →		Sleeve, Heater C All
603	DZLM000006 запросить цену →		Bushing 2, P6L5 C All
607	DZKL000083 запросить цену →		Lever, Paper Exit Sensor C All
611	DZKK000126 запросить цену →		Latch, Arm C All
614	DZKQ000110 запросить цену →		Spring, Latch C All
616	DZJF000651 запросить цену →		Guide, Front C All
617	DZJF000668 запросить цену →		Guide, Feed Roller C All
619	DZLA000363 запросить цену →		Roller, Pickup C PM All
620	DZKG000384 запросить цену →		Shaft, Pickup C All

19. 2nd/4th Paper Tray (2/2)

№	Артикул	Альт. артикул	Описание
621	DZLF000711 запросить цену →		Gear, Pickup Idler C All
622	DZLG000035 запросить цену →		Clutch, One-way C All
623	DZLA000360 запросить цену →		Roller, Feed C PM All
624	DZLF000710 запросить цену →		Gear, Pickup Drive C All
625	DZKQ000107 запросить цену →		Spring, Pickup C All
626	DZKG000383 запросить цену →		Shaft, Feed C All
627	DZJA001402 запросить цену →		Bracket, Pickup C All
665	DZJB000438 запросить цену →		Stay Feed C All
666	DZJM001378 запросить цену →		Film, Guide C All
667	DZJM001381 запросить цену →		Sheet, Guide C All
668	DZJM001388 запросить цену →		Film, Guard C All
680	DZJK000004 запросить цену →		Clamp C All
681	DZJK000023 запросить цену →		Clamp C All
688	DZJA001427 запросить цену →		Assembly, Latch Bracket C All
694	L9EAAK000009 запросить цену →		Clutch, Micro 2 C All
695	L9EAAK000010 запросить цену →		Clutch, Micro 1 C All
698	FFPMQ0649 запросить цену →		Bushing C All
699	DZJK000057 запросить цену →		Clamp C All
931	DZMC000821 запросить цену →		Plate, Base C All

20. 2nd/4th Paper Tray (2/2)

№	Артикул	Альт. артикул	Описание
618	DZLM000213 запросить цену →		Bushing C All
629	DZLA000366 запросить цену →		Roller, Reverse C PM All
631	DZKK000129 запросить цену →		Arm, Reverse C All
632	DZJA001420 запросить цену →		Bracket, Reverse C All
633	DZKG000405 запросить цену →		Shaft, Reverse C All
686	DZKN000416 запросить цену →		Spring, Reverse C All
690	DZHP010738 запросить цену →		Torque Limiter 1 C PM All
931	DZMC000821 запросить цену →		Plate, Base C All

21. See Fig. 33

№	Артикул	Альт. артикул	Описание
131	DZAL000211 запросить цену →		Sensor, Photo C All
424	FFPCP0034 запросить цену →		Heater C All
425	DZHD000036 запросить цену →		Sleeve, Heater C All
603	DZLM000006 запросить цену →		Bushing 2, P6L5 C All
607	DZKL000083 запросить цену →		Lever, Paper Exit Sensor C All
611	DZKK000126 запросить цену →		Latch, Arm C All
614	DZKQ000110 запросить цену →		Spring, Latch C All
616	DZJF000651 запросить цену →		Guide, Front C All
617	DZJF000668 запросить цену →		Guide, Feed Roller C All
619	DZLA000363 запросить цену →		Roller, Pickup C PM All

22. 3rd Paper Tray (2/2)

№	Артикул	Альт. артикул	Описание
620	DZKG000384 запросить цену →		Shaft, Pickup C All
621	DZLF000711 запросить цену →		Gear, Pickup Idler C All
622	DZLG000035 запросить цену →		Clutch, One-way C All
623	DZLA000360 запросить цену →		Roller, Feed C PM All
624	DZLF000710 запросить цену →		Gear, Pickup Drive C All
625	DZKQ000107 запросить цену →		Spring, Pickup C All
626	DZKG000383 запросить цену →		Shaft, Feed C All
627	DZJA001402 запросить цену →		Bracket, Pickup C All
665	DZJB000438 запросить цену →		Stay Feed C All
666	DZJM001378 запросить цену →		Film, Guide C All
667	DZJM001381 запросить цену →		Sheet, Guide N All
668	DZJM001388 запросить цену →		Film, Guard N All
680	DZJK000004 запросить цену →		Clamp C All
681	DZJK000023 запросить цену →		Clamp C All
688	DZJA001427 запросить цену →		Assembly, Latch Bracket C All
694	L9EAAK000009 запросить цену →		Clutch, Micro 2 C All
695	L9EAAK000010 запросить цену →		Clutch, Micro 1 C All
698	FFPMQ0649 запросить цену →		Bushing C All
699	DZJK000057 запросить цену →		Clamp C All
931	DZMC000821 запросить цену →		Plate, Base C All

23. 3rd Paper Tray (2/2)

№	Артикул	Альт. артикул	Описание
505			Cover, Key C
506	DZNA001042 запросить цену →		Key C For DP-8020E/8020P* All
513	DZKP000365 запросить цену →		Spring, Speaker C All
514	DZHP010070 запросить цену →		Assembly, Speaker C All
681	DZJK000023 запросить цену →		Clamp C All
811	DZJA001443 запросить цену →		Bracket, MJR PCB C All
831	DZJK000079 запросить цену →		Clamp C All
832	DZJH000063 запросить цену →		Spacer, PCB C All
940	DZJK000070 запросить цену →		Clamp C All

24. Fax Communication Board

№	Артикул	Альт. артикул	Описание
680	DZJK000004 запросить цену →		Clamp C All
804	M0CE00000028 запросить цену →		HDD Unit C All
805	DZJE001207 запросить цену →		Cover, HD C All
827	DZPA000093 запросить цену →		Screw C All

25. Hard Disk Drive Unit

№	Артикул	Альт. артикул	Описание
224			Label, Heater Main C
225	DZNK005284 запросить цену →		Label, Switch C All
404	DZJA001439 запросить цену →		C All
405	DZJA001438 запросить цену →		Bracket, Harness C All
424	FFPCP0034 запросить цену →		Heater C All
425	DZHD000036 запросить цену →		Sleeve, Heater C All
429	DZJK000045 запросить цену →		Clamp C All
430	DZJK000046 запросить цену →		Clamp C All
680	DZJK000004 запросить цену →		Clamp C All
681	DZJK000023 запросить цену →		Clamp C All
808	DZJA001436 запросить цену →		Bracket, RLB SW C All
809	DZJA001437 запросить цену →		Bracket, RLB PCB C All
814	DZCC000006 запросить цену →		Switch, Power C All
936	FFPKD07791 запросить цену →		Bracket, Heater C All

26. Dehumidifier Heater Kit (For Main Unit)

№	Артикул	Альт. артикул	Описание
237	PJUIC0218Z запросить цену →		Base, Key Counter C All
238	PJUIC0219Z запросить цену →		Cover, Key Counter C All
239	PJUIC0221Z запросить цену →		Cover, Key Counter Front C All
940	DZJK000070 запросить цену →		Clamp C All
951	DZJB000463 запросить цену →		Guide, Counter C All
