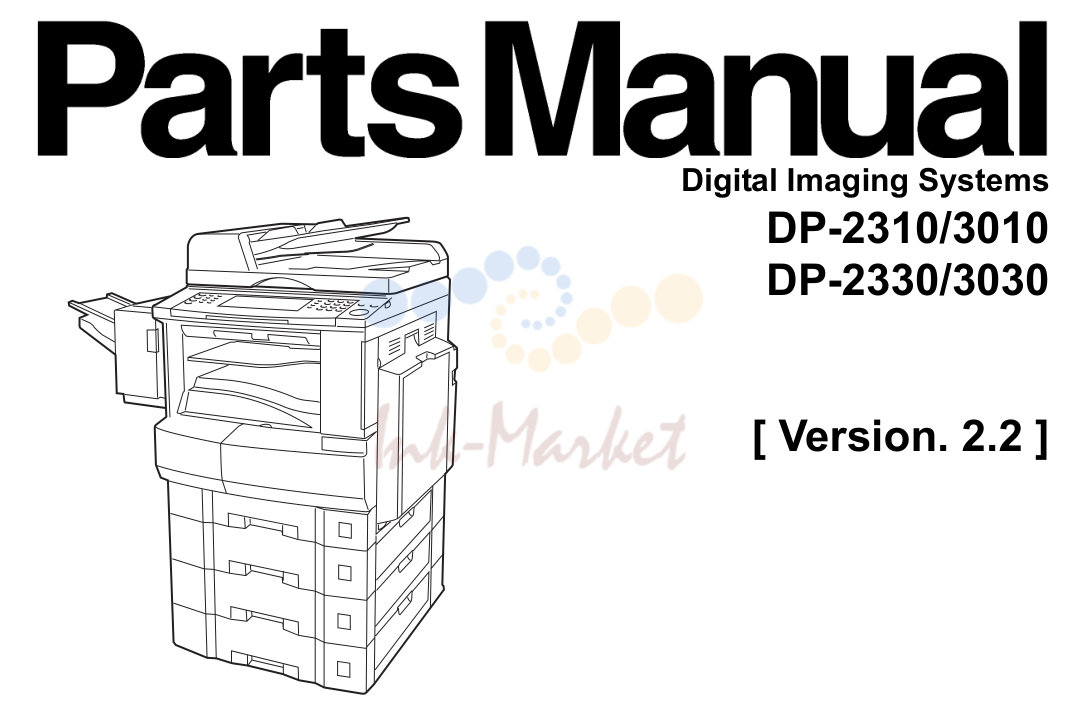

Panasonic DP 2310/3010/2330/3030 — каталог запчастей со схемами

Содержание

• 1. Digital Imaging Systems

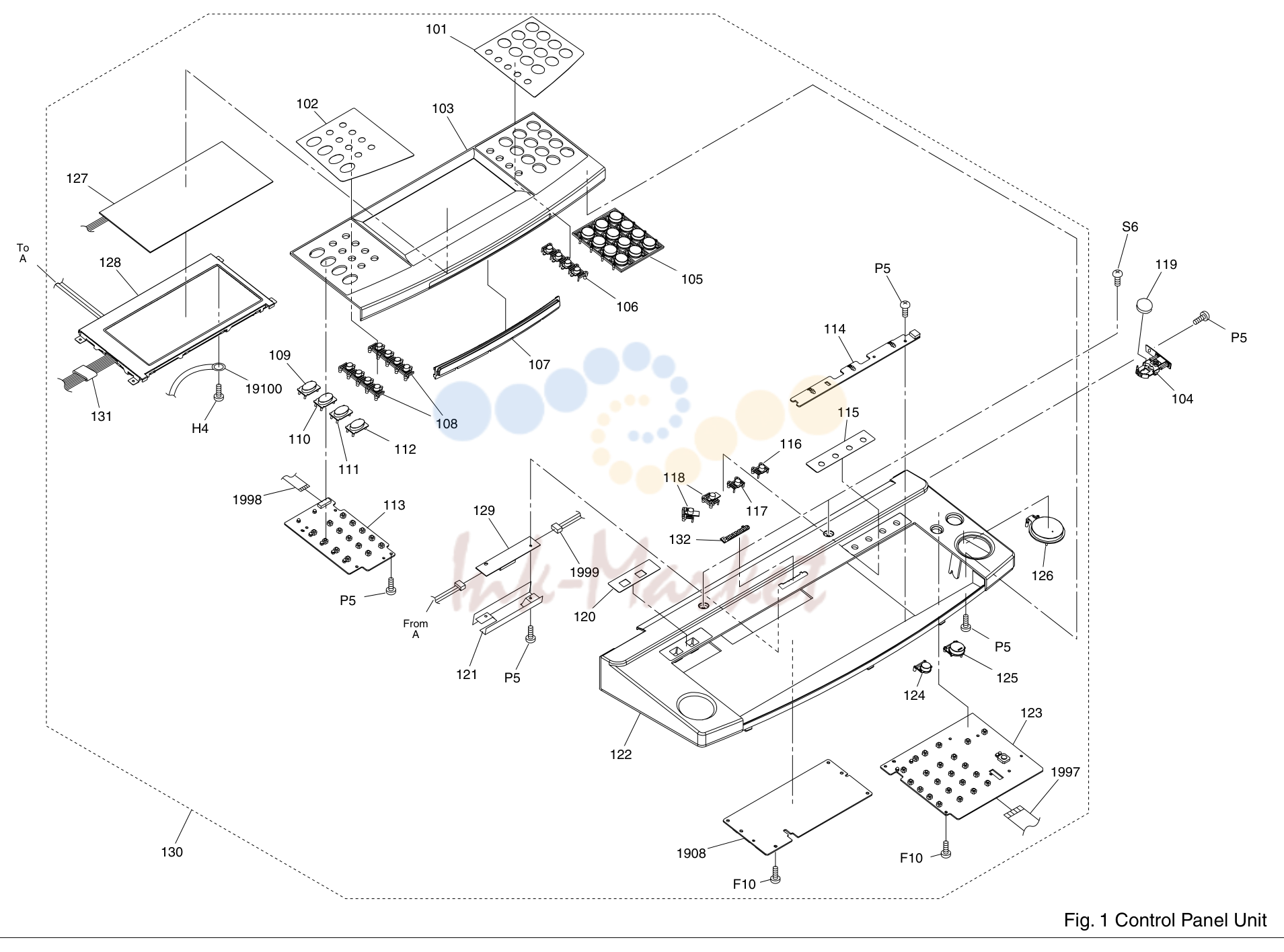

• 2. Control Panel Unit
• 3. Scanner Unit
• 4. Electrical Parts

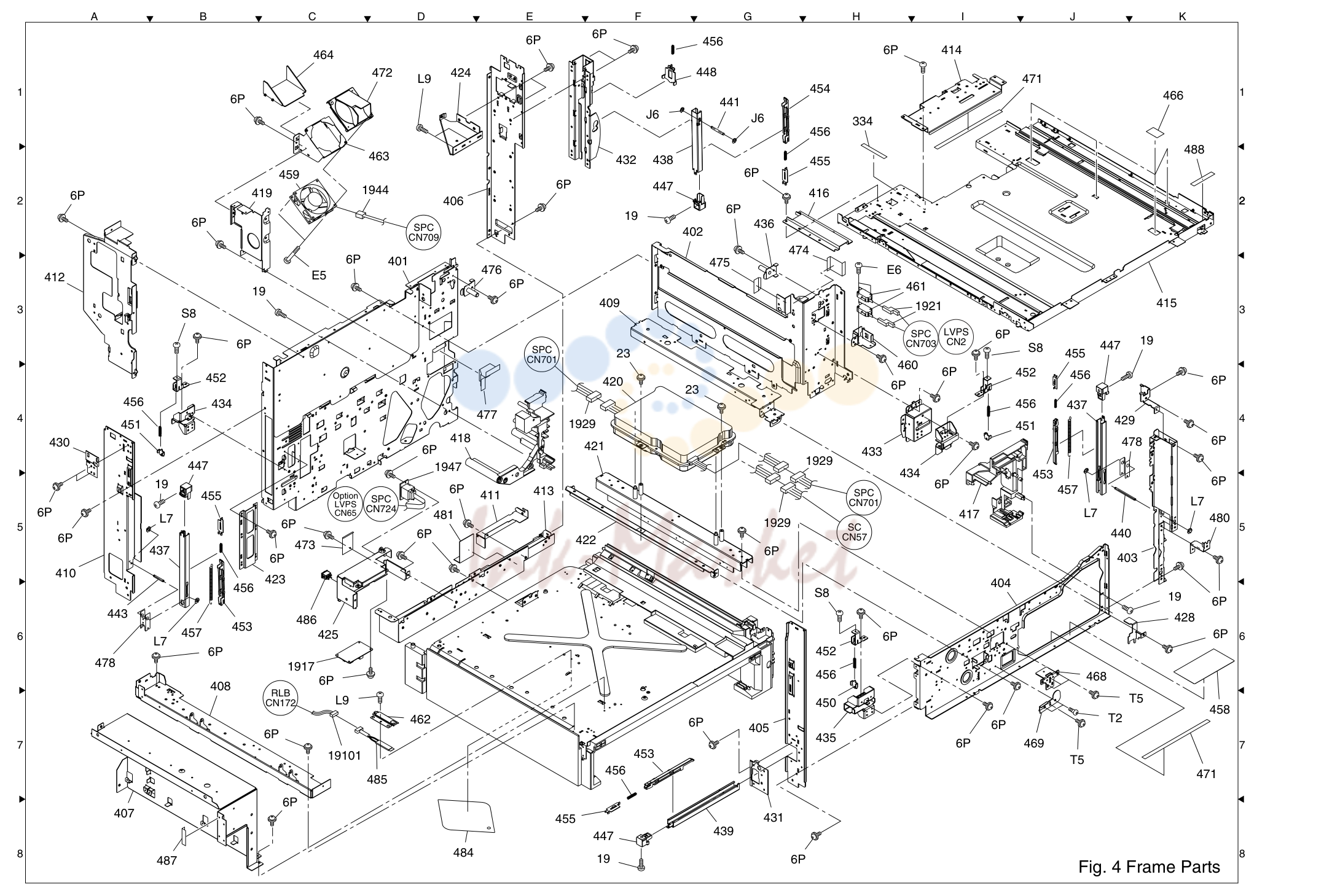

• 5. Frame Parts

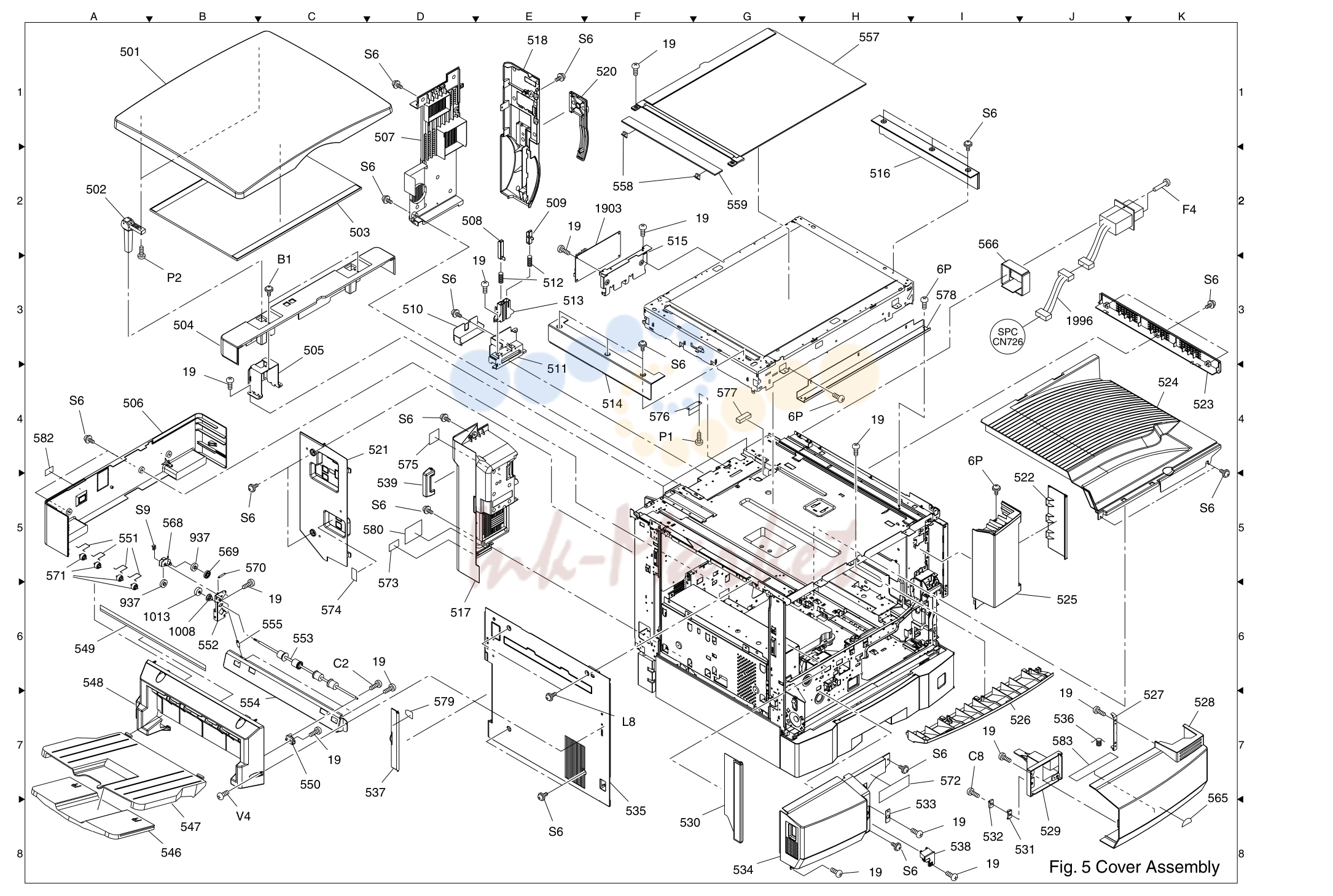

• 6. 19 Fig. 5 Cover Assembly

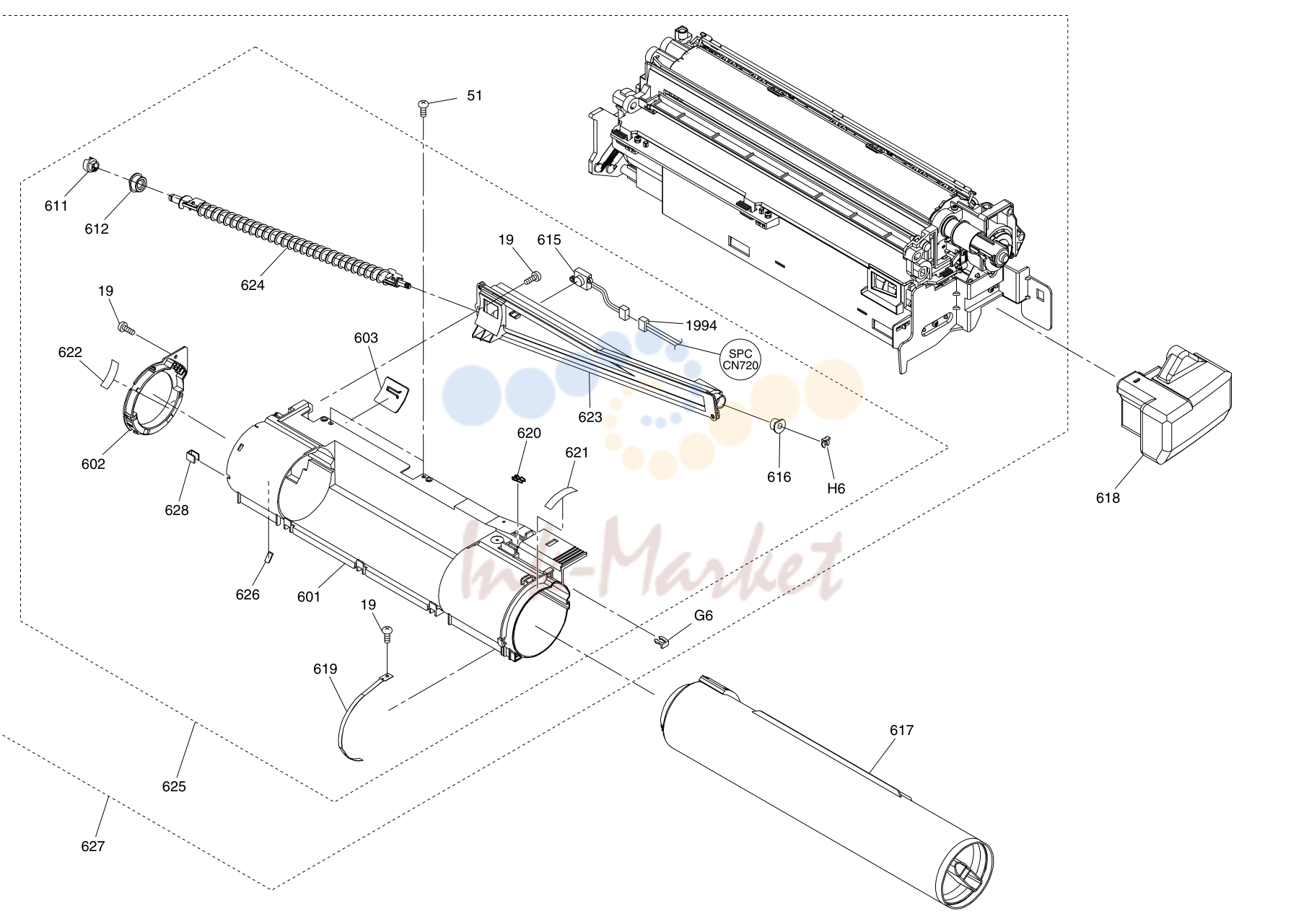

• 7. Process Unit (1/3)

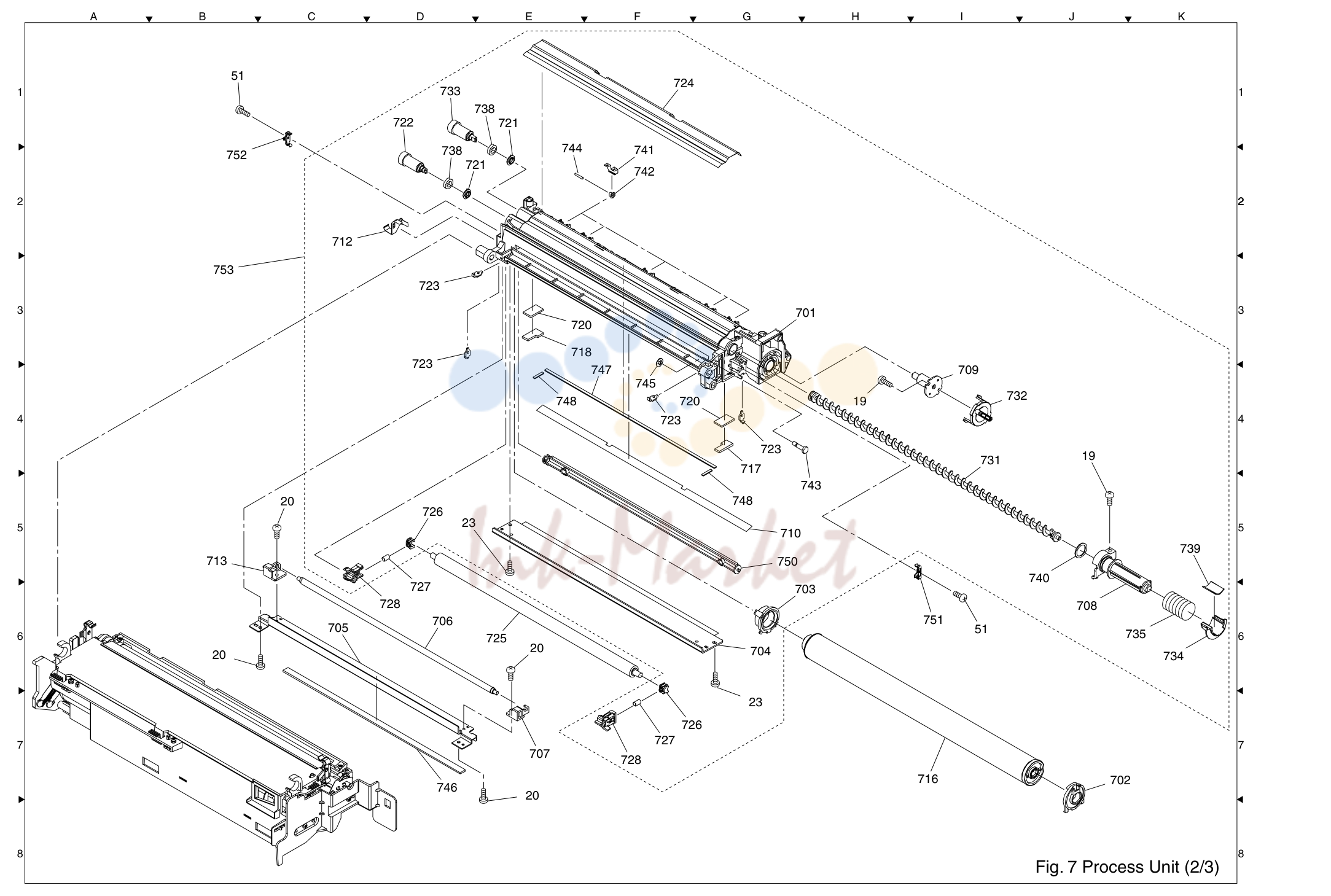

• 8. Process Unit (2/3)

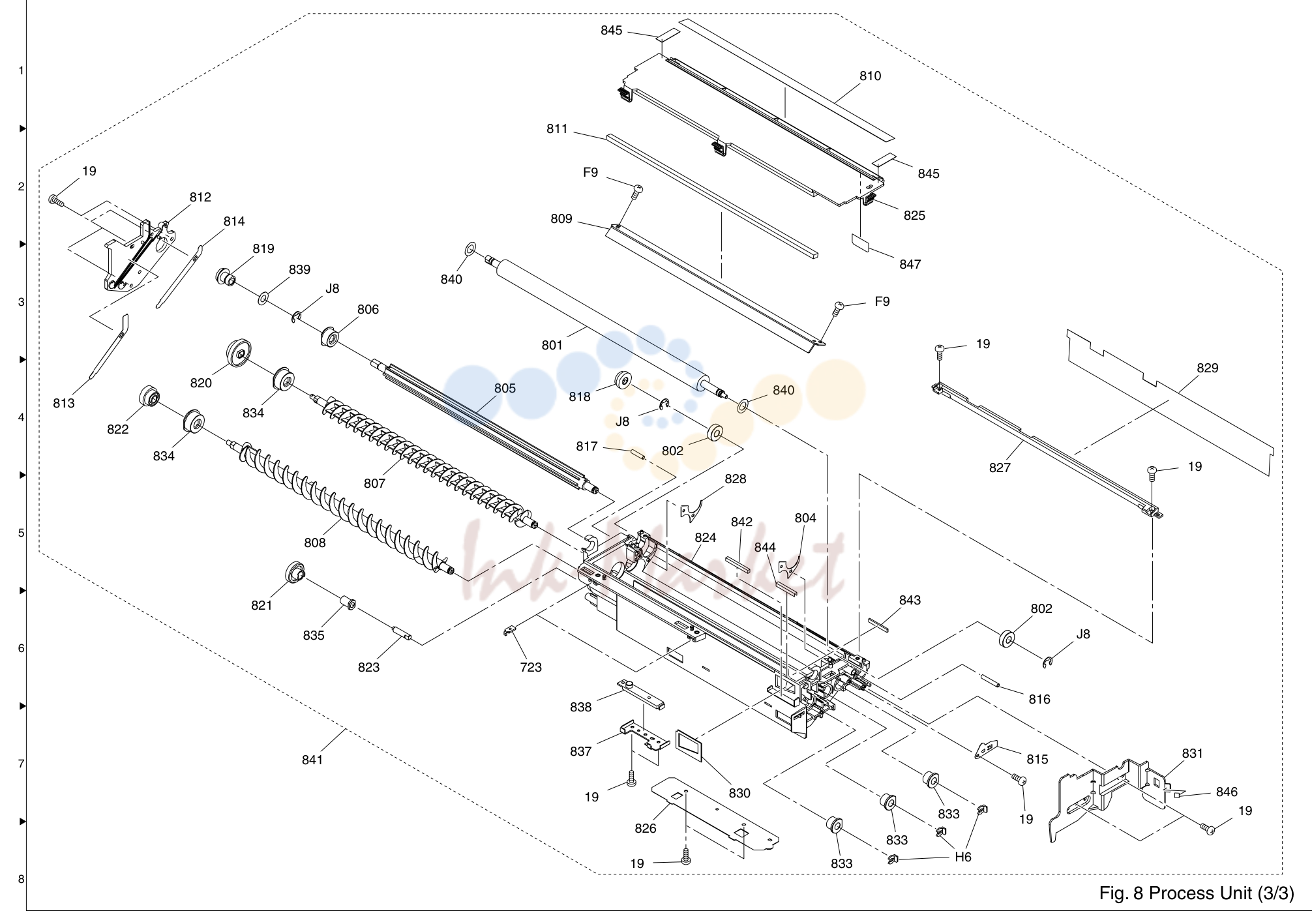

• 9. Process Unit (3/3)

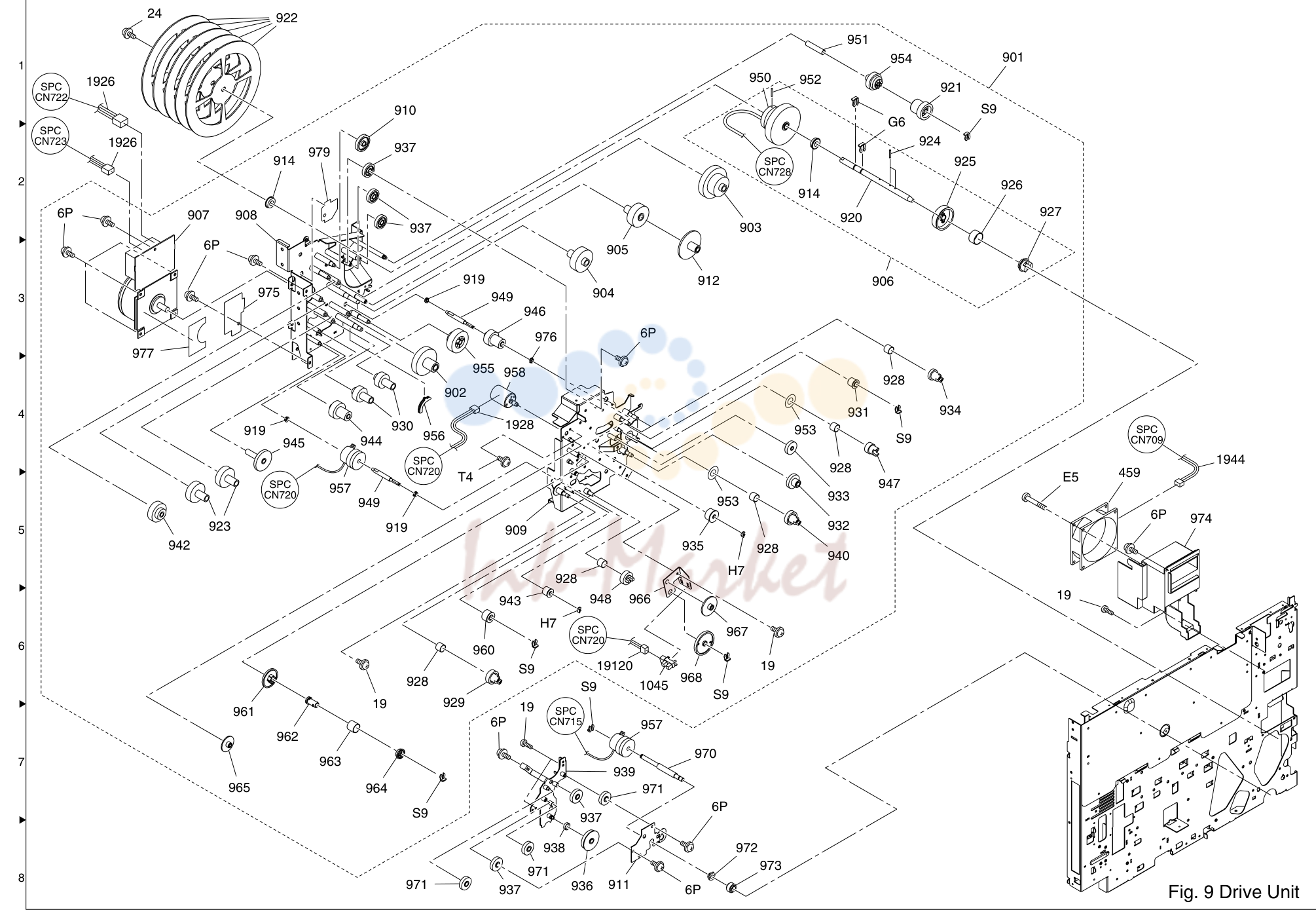

• 10. 971 937 936 911 6P Fig. 9 Drive Unit

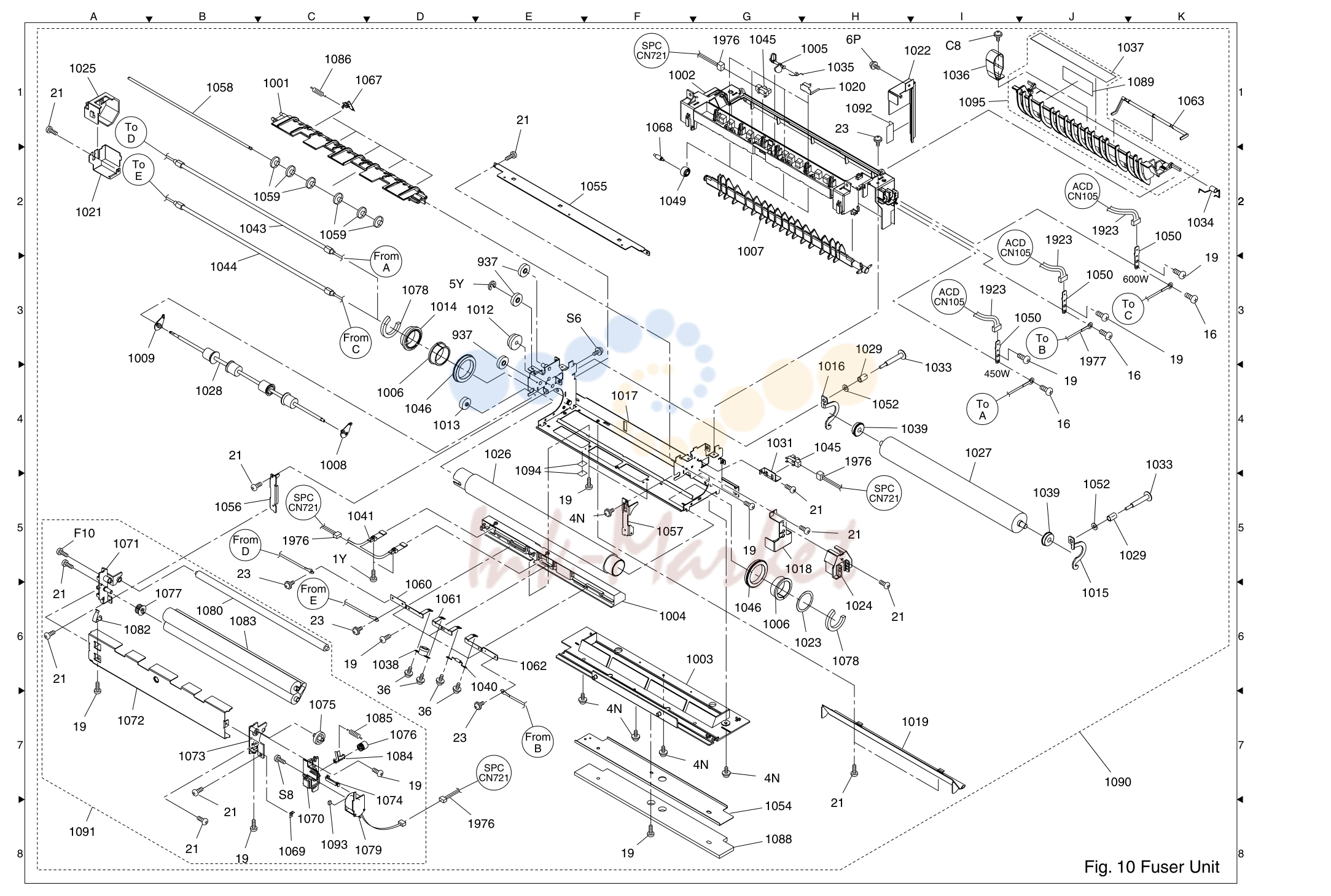

• 11. Fuser Unit

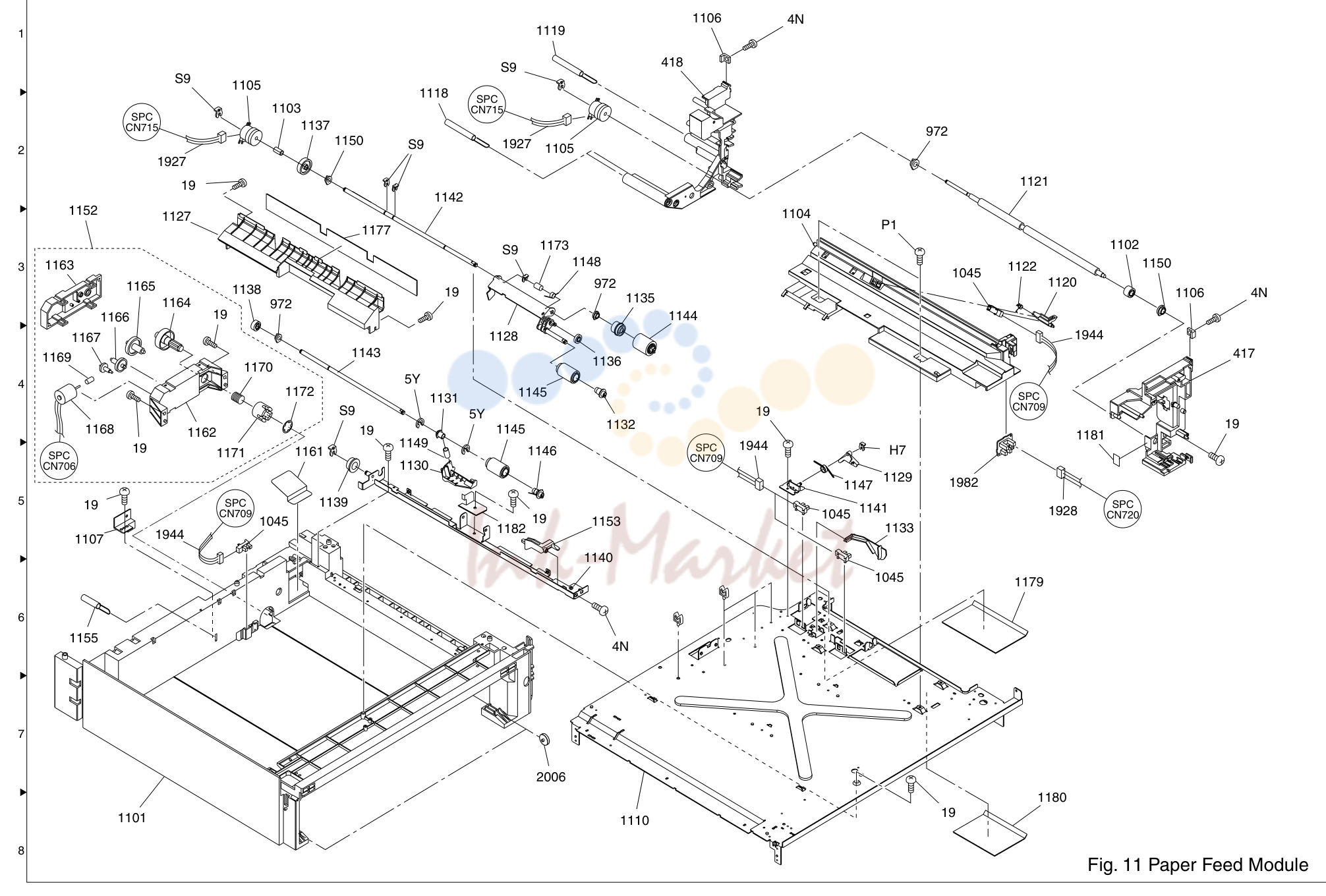

• 12. Paper Feed Module

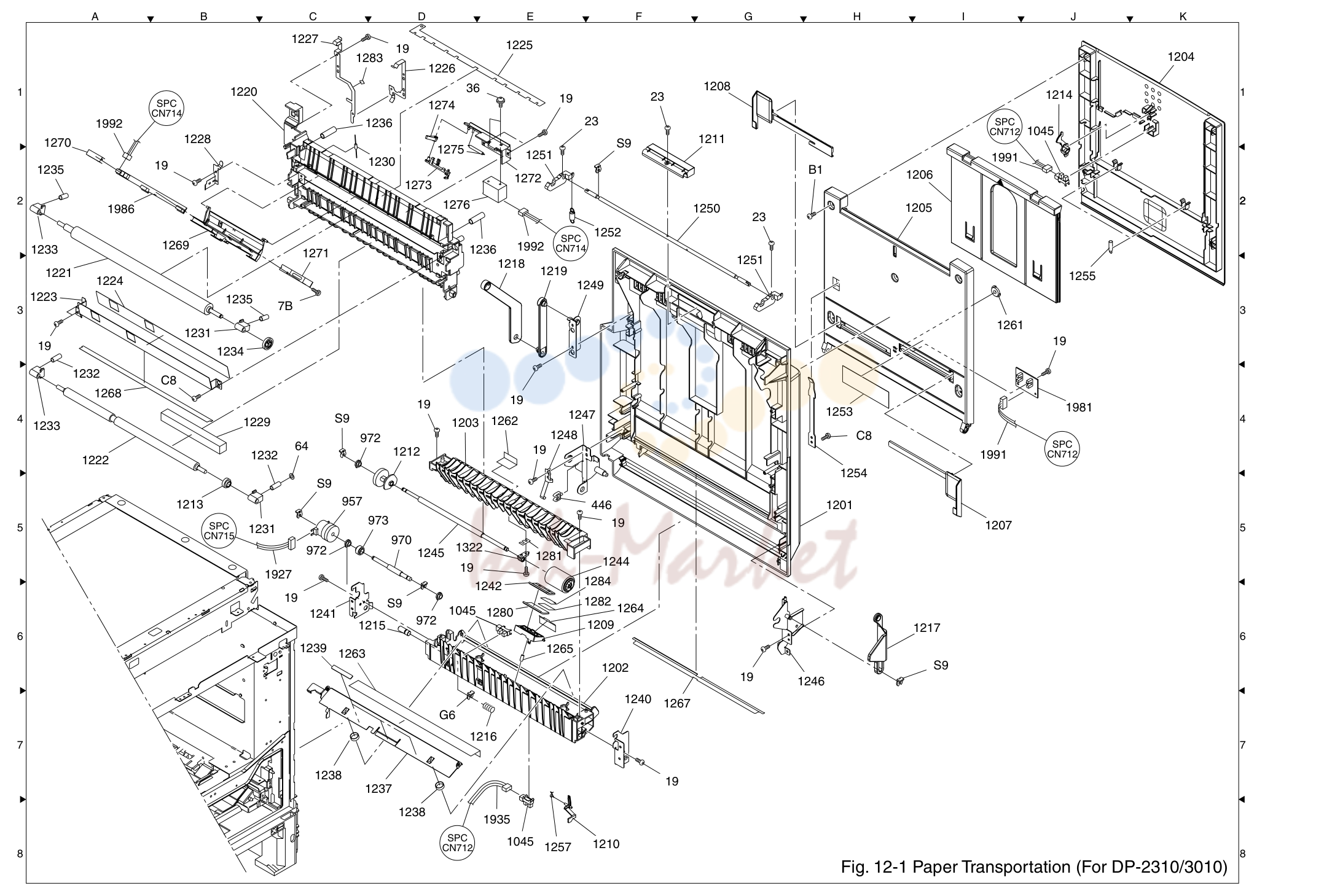

• 13. 1 Paper Transportation (For DP-2310/3010)

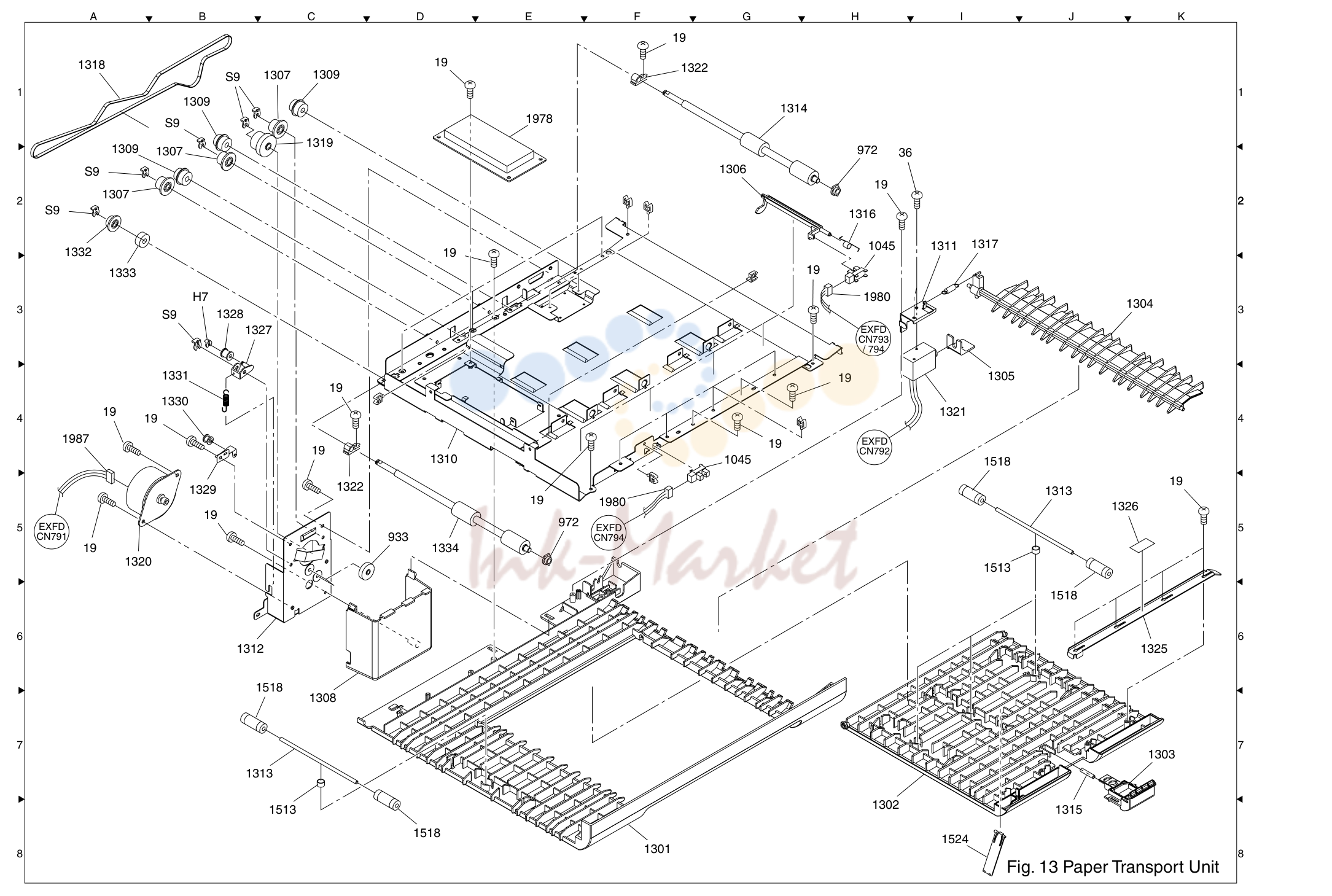

• 14. Paper Transport Unit

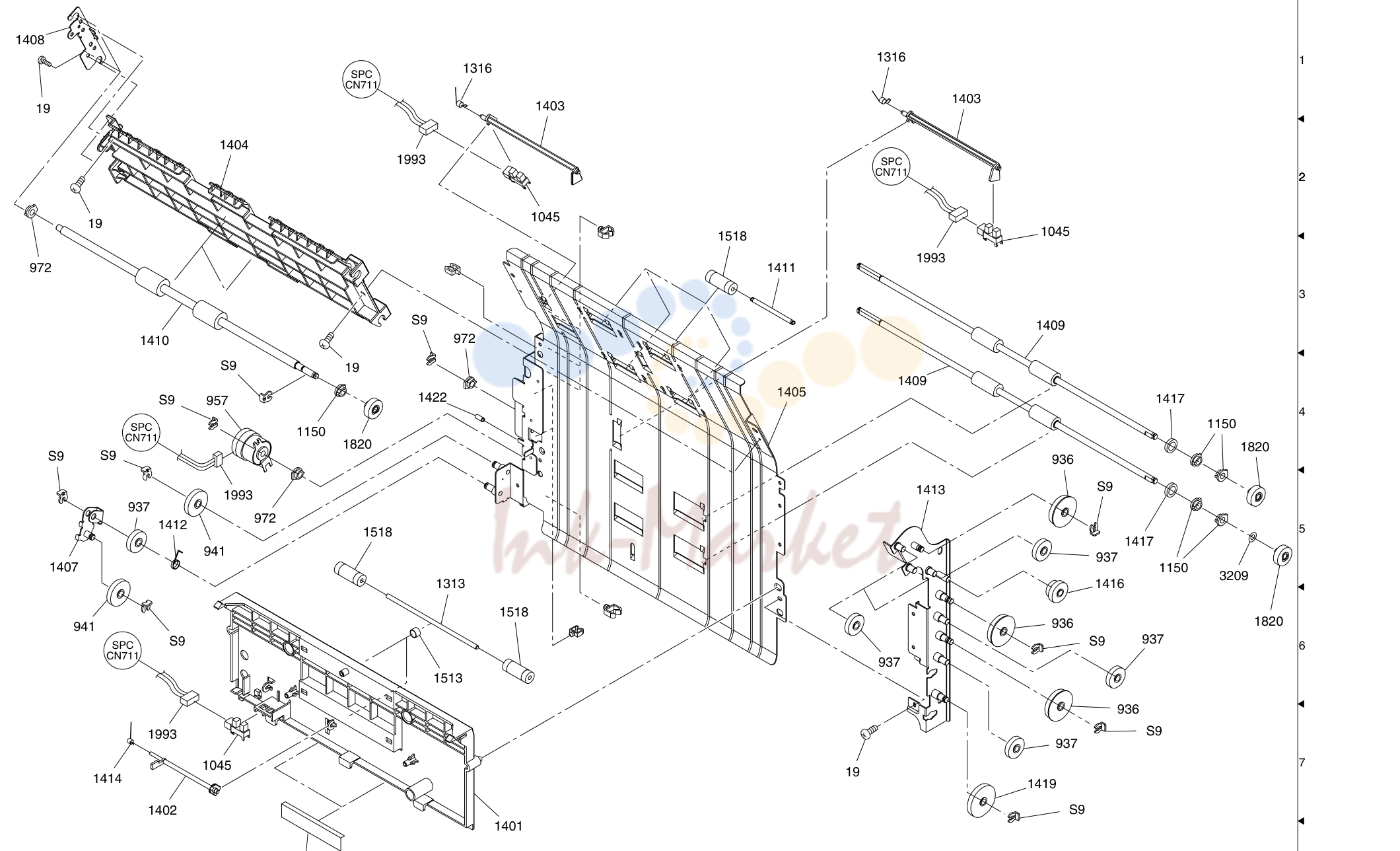

• 15. Automatic Duplex Unit

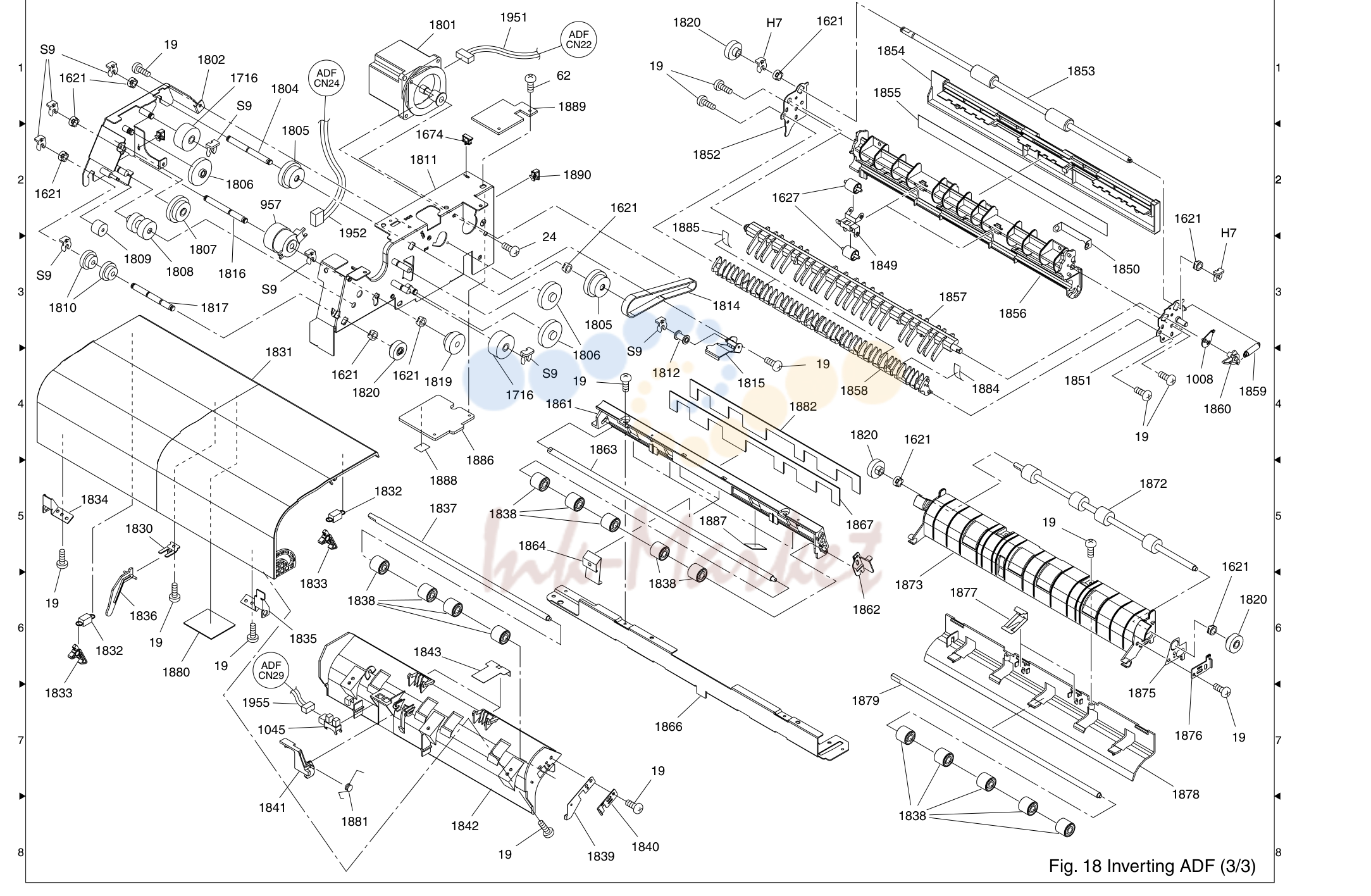

• 16. Inverting ADF (3/3)

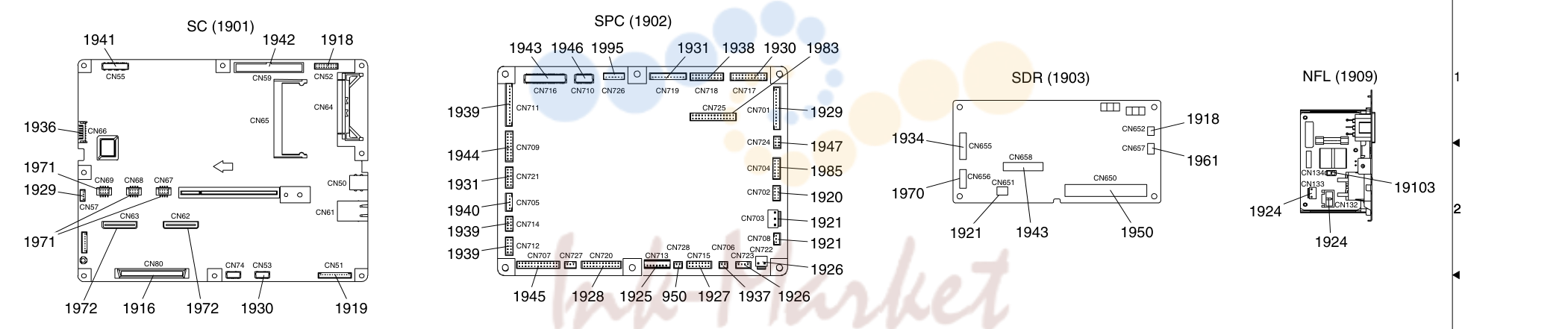

• 17. PC Boards/ Harnesses

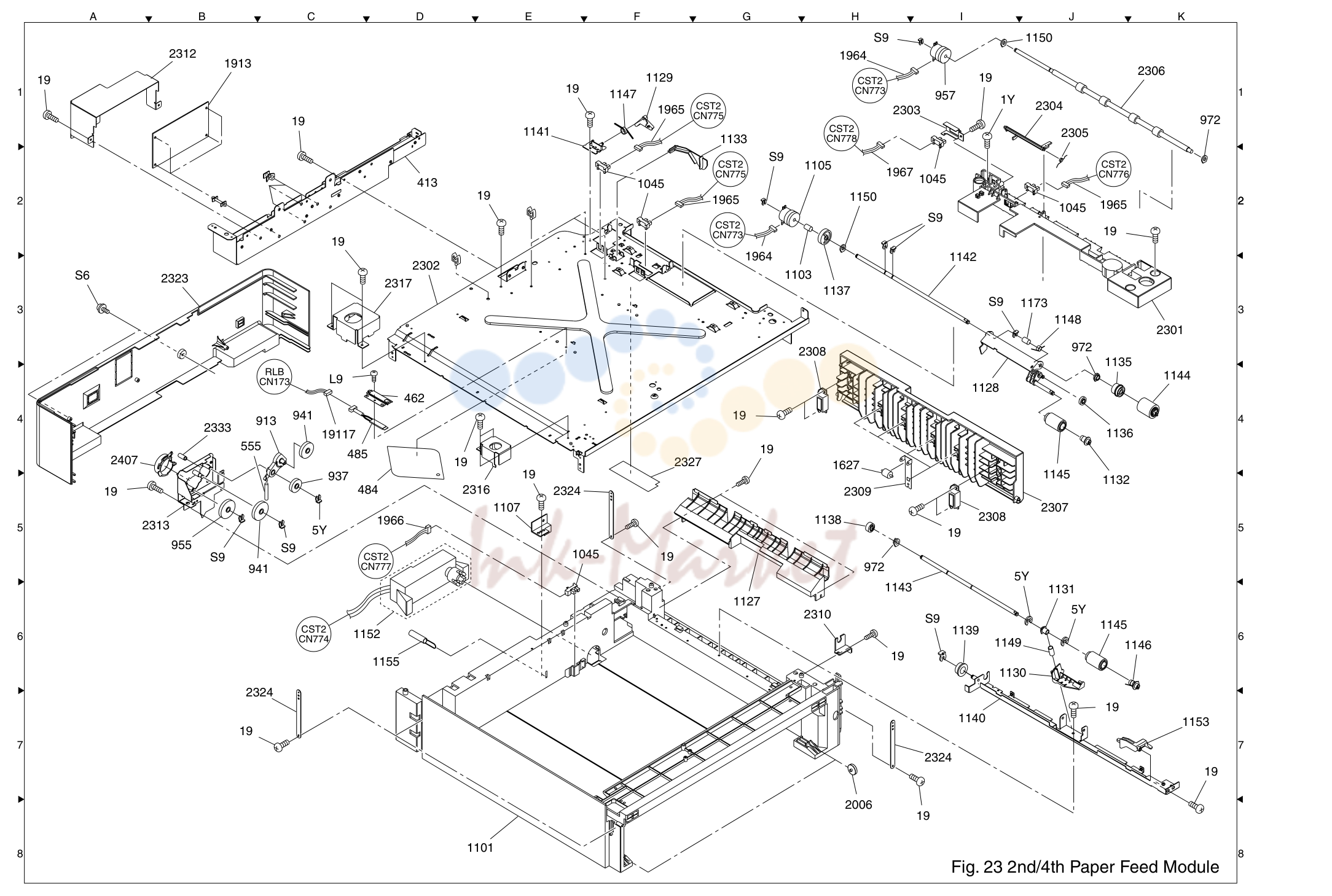

• 18. 2nd/4th Paper Feed Module
• 19. 3rd Paper Feed Module
• 20. ADF (3/3)

1. Digital Imaging Systems

№	Артикул	Альт. артикул	Описание
101	DZNA001016 запросить цену →		Sheet, Ten Key PT
102			Sheet, Original Size
103			Cover, LCD Panel PU, PUR
104			Holder, Battery
105			Key, Ten
106			Key, A
107	DZJE001135 запросить цену →		Cover, LED C All
108	DZKB000855 запросить цену →		Key, B C All
109	DZKB000862 запросить цену →		Key, Copy C All
110	DZKB000853 запросить цену →		Key, FAX/EMAIL C All
111	DZKB000858 запросить цену →		Key, SCAN/FILE C All
112	DZKB000637 запросить цену →		Key, PRINT C All
113	DZEC102122 запросить цену →		PC Board, PNL3 C All
114	DZEC102274 запросить цену →		PC Board, PNL4 C All
115	DZNA000965 запросить цену →		Sheet, Reset Key C PK, PKR
116	DZKB000641 запросить цену →		Key, C C All
117	DZKB000186 запросить цену →		Key, D C All
118	DZKB000265 запросить цену →		Key, E C All
119	CR2032 ✓ в наличии		Battery C All
120	DZNA000964 запросить цену →		Sheet, Online C PK, PKR
121	DZJM000845 запросить цену →		Sheet, Insulation C All
122			Cover, Upper Control Panel
123	DZEC102833 запросить цену →		PC Board, PNL2 C All
124			Key, Clear
125	DZKB000811 запросить цену →		Key, Stop C All
126	DZKB000810 запросить цену →		Key, Start C All
127	DZTE000044 запросить цену →		Touch Panel C All
128	DZDA000041 запросить цену →		LCD Module C All
129	DZEA000070 запросить цену →		PC Board, Inverter C All

2. Control Panel Unit

№	Артикул	Альт. артикул	Описание
201	DZGG000054 запросить цену →		Motor, Scanning C All
202	DZLK000011 запросить цену →		Belt, Inner Timing C All
203	DZLK000012 запросить цену →		Belt, Outer Timing C All
204	DZGM000010 запросить цену →		Lamp, Scanning C All
206	DZKP000141 запросить цену →		Plate Spring, Mirror 2 C All
207	DZHP010590 запросить цену →		Assembly, CCD PU
208	DZLK000021 запросить цену →		Belt, Synchro C All
209	DZJB000130 запросить цену →		Base, Front Lamp C All
210	DZJB000131 запросить цену →		Base, Rear Lamp C All
211	DZJM000361 запросить цену →		Slider C PM All
212	DZJE000734 запросить цену →		Cover, Inverter Upper C All
213	DZJE000735 запросить цену →		Cover, Inverter Lower C All
214	DZJB000132 запросить цену →		Base, Mirror 2 C All
215	DZJC000251 запросить цену →		Holder A, FPC Cable C All
216	DZJC000252 запросить цену →		Holder B, FPC Cable C All
217	DZLB000026 запросить цену →		Pulley, MXL34 C All
219	DZLB000023 запросить цену →		Pulley L C All
221	DZLM000095 запросить цену →		Bushing, P6 C All
223	DZLB000022 запросить цену →		Pulley S C All
224	DZJA000641 запросить цену →		Bracket, Lamp Base C All
225	DZJL000097 запросить цену →		Belt Lock, Front Lamp C All
226	DZJL000098 запросить цену →		Belt Lock, Rear Lamp C All
227	DZJL000099 запросить цену →		Belt Lock, Front Lamp C All
228	DZJL000100 запросить цену →		Belt Lock, Rear Lamp C All
229	DZJA000642 запросить цену →		Bracket, Adjustment C All
230	DZKP000187 запросить цену →		Plate Spring, Mirror C All
231	DZNC000006 запросить цену →		Plate, Reflection C All
232	DZKP000190 запросить цену →		Plate Spring, Lamp C All
233	DZJA000643 запросить цену →		Bracket, Mirror 2 C All
234	DZJL000101 запросить цену →		Clamp, Front Mirror C All
235	DZJL000102 запросить цену →		Clamp, Rear Mirror C All
236	DZJL000103 запросить цену →		Belt Lock, Front Mirror C All
237	DZJL000104 запросить цену →		Plate, Lock Adjustment C All
238	DZJL000105 запросить цену →		Belt Lock, Rear Mirror C All
239	DZJB000134 запросить цену →		Frame, Scanner Base C All
240	DZJL000106 запросить цену →		Frame, F/R Scanner C All
241	DZJL000107 запросить цену →		Frame, Left Scanner C All
242	DZJL000108 запросить цену →		Frame, Right Scanner C All
243	DZJL000109 запросить цену →		Rail, Rear Scanner C All
244	DZJL000110 запросить цену →		Rail, Front Scanner C All
245	DZJB000135 запросить цену →		Base, Size Sensor C All
246	DZJA000644 запросить цену →		Bracket, INS Sensor C All
247	DZJA000645 запросить цену →		Plate, Scanner Locking C All
248	DZLB000024 запросить цену →		Pulley, Idler C All
249	DZJA000647 запросить цену →		Bracket, Motor C All
250	DZJA000648 запросить цену →		Bracket, Pulley C All
251	DZJM000500 запросить цену →		Covering Film, SNS C All
252	DZJA000741 запросить цену →		Plate Spring, Mirror 1 C All
254	DZJM000362 запросить цену →		Carriage Sheet C All
255	DZKN000176 запросить цену →		Coil Spring, Pulley C All
258	DZKN000177 запросить цену →		Coil Spring, Adjustment C All
259	DZHA000138 запросить цену →		C All
260	DZFR000032 запросить цену →		C All
261	DZHA000145 запросить цену →		C All
262	DZHA000146 запросить цену →		C All
263	DZJM000445 запросить цену →		Sheet, Damper C All
264			Mirror 1 C All
265			Mirror 2 C All
267	DZNK002793 запросить цену →		Caution Label, FPC C All
268	DZEA000082 запросить цену →		PC Board, Inverter C All
269	DZHP004387 запросить цену →		Sensor 3, Size C All
270			Sensor
272	DZJC000287 запросить цену →		Bracket, Dehumidifier C All
273	DZFR000013 запросить цену →		Thermistor C All
274	DZJB000189 запросить цену →		Base, Sensor S C All
275	DZHP004388 запросить цену →		Sensor 1, Size C All
276	DZKP000223 запросить цену →		Plate Spring F C All
277	DZKP000224 запросить цену →		Plate Spring R C All
280	FFPCP0034 запросить цену →		Thermistor C All
281	DZJM000483 запросить цену →		Seal, Reflection C All
282	DZKG000137 запросить цену →		Assembly, Drive Shaft C All
283	DZKP000253 запросить цену →		Plate, Spring Mirror A C All
284	DZJA001351 запросить цену →		Bracket, EMI C All
285	DZJM001264 запросить цену →		Film, Shading C All
286	DZJC000376 запросить цену →		Bracket 2, Heater C All
287	DZHD000036 запросить цену →		Sheet, Heater C All
288	DZJM000966 запросить цену →		Sheet, Glass C All
466	DZJM000490 запросить цену →		Sheet, Base C All
18			Screw
19			Screw
36			Screw
62			Screw

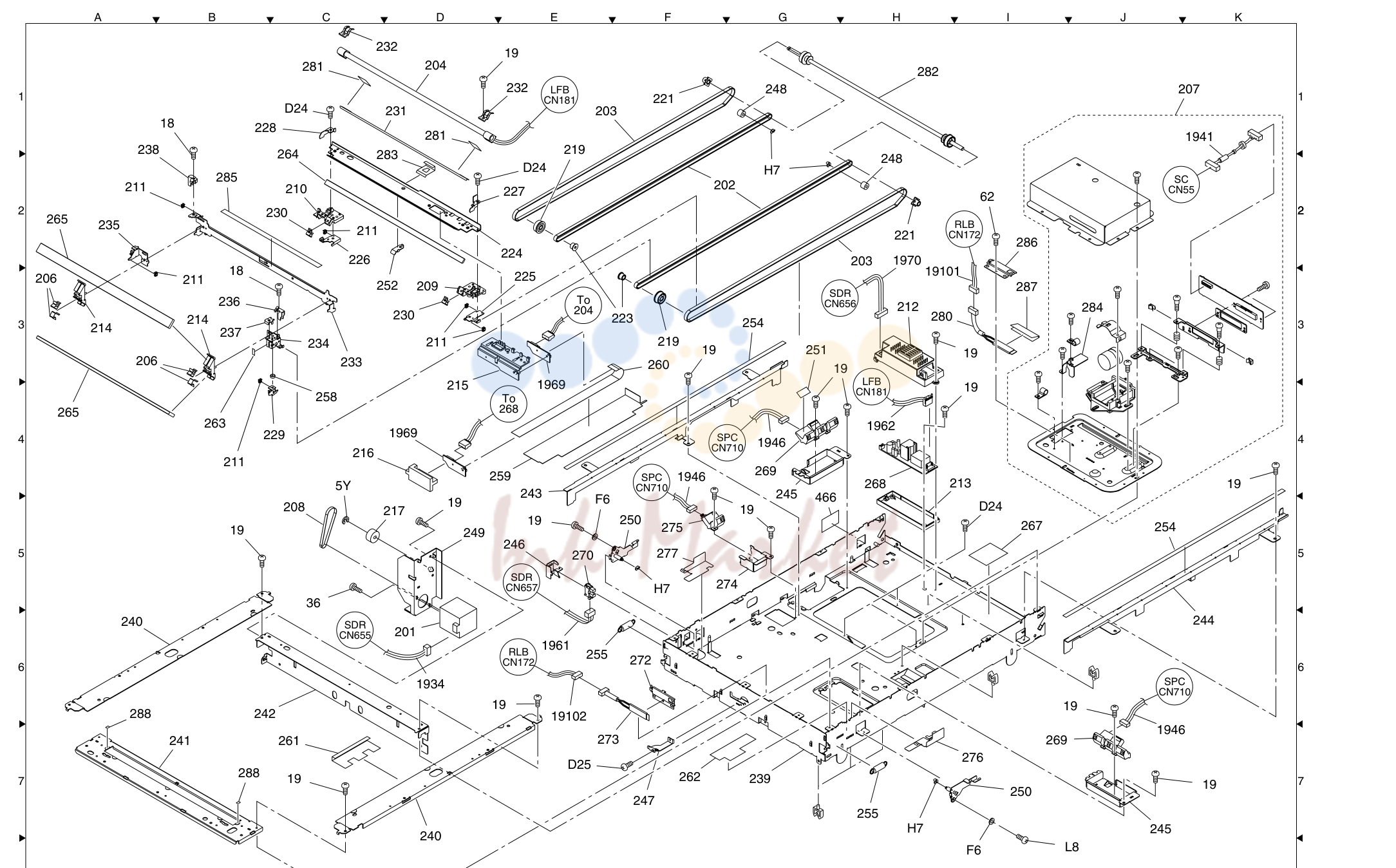

3. Scanner Unit

№	Артикул	Альт. артикул	Описание
232			LFB
235			RLB
215			1969 LFB
4			SPC
259			SPC
301	DZJA001320 запросить цену →		Cover, LVPS C All
302	DZMA004249 запросить цену →		Cover, Rear C All
303	DZJC000361 запросить цену →		Bracket, HDD Holder C All
304			HDD
305	DZJA001316 запросить цену →		Bracket, Rear Cover C All
306	DZJF000462 запросить цену →		Guide 2, Memory Card C All
307	DZPG000052 запросить цену →		Pin, Fulcrum C All
308	DZJB000161 запросить цену →		Bracket, HVPS C All
309	DZJE000980 запросить цену →		Bracket, SDRM C All
310	DZJA001313 запросить цену →		Bracket, FAX PCB C All
311	DZJL000363 запросить цену →		Heat Sink, LVPS C All
312	DZJA001310 запросить цену →		Bracket, Switch C All
313			Choke Coil 1 PUR, PTR
314			Choke Coil 1 PUR, PTR
315	FBE06A24M2DS запросить цену →		Fan, LSU C All
316	DZJA001327 запросить цену →		Bracket, LSU Fan C All
317	DZJA001318 запросить цену →		Bracket, ILS C All
318	DZJA001315 запросить цену →		Rail, Guide C All
319	DZJA001311 запросить цену →		Bracket, LED C All
320	DZFP001317 запросить цену →		Speaker C All
321			Assembly, Switch
322	FBE08A24LS запросить цену →		Fan, LVPS C All
323	DZJH000084 запросить цену →		Support, Locking C All
324	DZJA001333 запросить цену →		Bracket, Choke Coil 1 C
325	DZJC000362 запросить цену →		Bracket, Choke Coil 2 C
326	DZJM001237 запросить цену →		Film, HDD Holder C All
327	DZJL000364 запросить цену →		Plate, Ground C All
328	DZNK004313 запросить цену →		Label, Blind C All
329	DZJK000096 запросить цену →		Spacer, Locking C All
330	DZJJ000016 запросить цену →		Belt, Wire Rope C All
331	DZTK000002 запросить цену →		Counter Assembly C All
332	DZJA001350 запросить цену →		Guide, Cable C All
333	DZQJ000061 запросить цену →		Sheet, Protection C All
334	DZQJ000062 запросить цену →		Sheet 2, Protection C All
335	DZQJ000071 запросить цену →		Sheet 3, Protection C All
336	DZQJ000072 запросить цену →		Sheet 4, Protection C All
337	DZQJ000073 запросить цену →		Sheet 5, Protection C All
338	DZHA000210 запросить цену →		Gasket 1 C
339	DZHA000211 запросить цену →		Gasket 2 C
340	DZHA000212 запросить цену →		Gasket 3 C
348	DZNK004580 запросить цену →		Label, Energy Star C PB, PBR
349	DZJA001354 запросить цену →		Bracket, Choke Coil 3 C

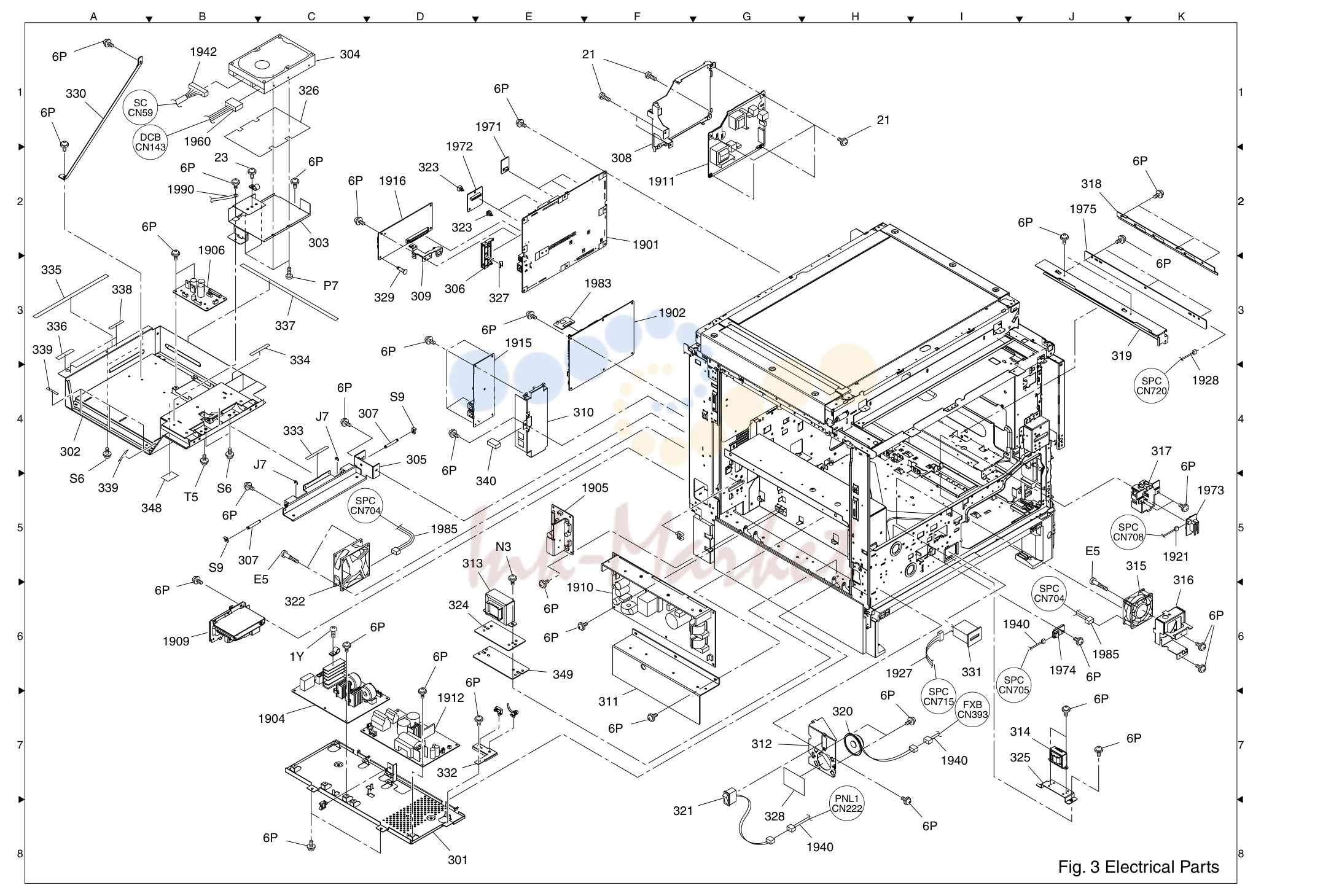

4. Electrical Parts

№	Артикул	Альт. артикул	Описание
401	DZJA001324 запросить цену →		Assembly, Rear Frame C All
402	DZJB000400 запросить цену →		Frame, Right C All
403	DZJB000392 запросить цену →		Frame, RF C All
404	DZJB000399 запросить цену →		Frame, Front C All
405	DZJB000393 запросить цену →		Frame, LF C All
406	DZJB000406 запросить цену →		Frame, RR C All
407	DZJB000401 запросить цену →		Bracket, LVPS C All
408	DZJA001314 запросить цену →		Bracket, LVPS Cover C All
409	DZJC000371 запросить цену →		Frame 2, Right C All
410	DZJB000391 запросить цену →		Frame, LR C All
411	DZJL000365 запросить цену →		Cover, RD C All
412	DZJB000402 запросить цену →		Plate 1, Shield C All
413	DZMC000699 запросить цену →		Bracket, RD C All
414	DZJL000366 запросить цену →		Bracket, Roof C All
415	DZJA001323 запросить цену →		Assembly, Roof Frame C All
416	DZJB000150 запросить цену →		Bracket, Hinge C All
417	DZJB000362 запросить цену →		Chassis, Front C All
418	DZJB000363 запросить цену →		Chassis, Rear C All
419	DZJB000403 запросить цену →		Plate 2, Shield C All
420	LPA3611F-C запросить цену →		Laser Scanning Unit (LSU) PU
421	DZJA001321 запросить цену →		Bracket, Right LSU C All
422	DZJA001319 запросить цену →		Bracket, Left LSU C All
423	DZJC000363 запросить цену →		Plate, Rear Frame C All
424	DZJB000395 запросить цену →		Plate, RR Frame C All
425	DZJE001119 запросить цену →		Cover, HF C All
428	DZJA001298 запросить цену →		Plate, Ground C All
429	DZJC000366 запросить цену →		Bracket, Right Roof C All
430	DZJC000369 запросить цену →		Plate, LR C All
431	DZJB000390 запросить цену →		Plate, LF C All
432	DZJB000375 запросить цену →		Bracket, RR Handle C All
433	DZJB000396 запросить цену →		Bracket, RF Handle C All
434	DZJB000370 запросить цену →		Holder 1, Handle C All
435	DZJB000380 запросить цену →		Holder 2, Handle C All
436	DZJC000261 запросить цену →		Plate, Support C All
437	DZJB000381 запросить цену →		Handle 1 C All
438	DZJB000382 запросить цену →		Handle 2 C All
439	DZJB000378 запросить цену →		Handle 3 C All
440	DZPG000054 запросить цену →		Shaft 1, Handle C All
441	DZPG000055 запросить цену →		Shaft 2, Handle C All
443	DZPG000056 запросить цену →		Shaft 3, Handle C All
447	DZJM001204 запросить цену →		Grip End C All
448	DZJB000384 запросить цену →		Plate 1, Handle Lock C All
450	DZJB000385 запросить цену →		Plate 2, Handle Lock C All
451	DZJB000383 запросить цену →		Plate 3, Handle Lock C All
452	DZJB000386 запросить цену →		Bracket, Handle Lock C All
453	DZJB000387 запросить цену →		Lever 1, Release C All
454	DZJB000388 запросить цену →		Lever 2, Release C All
455	DZJB000389 запросить цену →		Plate, Hold C All
456	DZKN000381 запросить цену →		Spring 1, Handle C All
457	DZKN000382 запросить цену →		Spring 2, Handle C All
458	DZNE000095 запросить цену →		Film, Inner Cover C All
459	FBA08A24HC0 запросить цену →		Fan C All
460	DZJA000661 запросить цену →		Holder, ILS C All
461			Micro Switch PU
462			Bracket, Heater
463	DZJA000784 запросить цену →		Bracket, Fan C All
464	DZJM000489 запросить цену →		Duct, Fan C All
466	DZJM000490 запросить цену →		Sheet, Base C All
468	DZJL000369 запросить цену →		Plate, Slide C All
469	DZKL000081 запросить цену →		Plate, Lever C All
471	DZQJ000057 запросить цену →		Sheet C All
472	DZJM001244 запросить цену →		Duct, Fan C All
473	DZJE001144 запросить цену →		Cover CN Hole C All
474	DZNE000105 запросить цену →		Mylar 1 C All
475	DZNE000106 запросить цену →		Mylar 2 C All
476	DZJC000373 запросить цену →		Plate, Support C All
477	DZJM001255 запросить цену →		Sheet, Insulation C All
478	DZJL000374 запросить цену →		Plate, Handle C All
480	DZJL000375 запросить цену →		Plate, RF Frame C All
481	DZHD000033 запросить цену →		Sheet, Cover C All
484	DZJM000511 запросить цену →		Sheet, Protection C All
485	FFPCP0035 запросить цену →		Heater C All
486	DZCC000006 запросить цену →		Switch, Power C All
487	DZHA000217 запросить цену →		Gasket C All
488	DZJM001058 запросить цену →		Sheet C All
334	DZQJ000062 запросить цену →		Sheet 2, Protection C All

5. Frame Parts

№	Артикул	Альт. артикул	Описание
501	DZMA002394 запросить цену →		Cover, Platen C
502	DZMH000013 запросить цену →		Hinge, Platen C
503	DZJM000428 запросить цену →		Pad, Scanning C All
504	DZMA002390 запросить цену →		Cover, Rear Platen C All
505	DZJA000732 запросить цену →		Bracket, Hinge C All
506	DZMC000701 запросить цену →		Cover, Lower Rear C All
507	DZMA004226 запросить цену →		Cover, Rear Right C All
508	DZJM000437 запросить цену →		Actuator, AG C All
509	DZJM000436 запросить цену →		Actuator, OP C All
510	DZMC000700 запросить цену →		Cover, CN C All
511	DZJB000151 запросить цену →		Bracket, CN C All
512	DZKN000205 запросить цену →		Coil Spring, OP C All
513	DZJM000438 запросить цену →		Bracket, OPSN C All
514	DZMA002388 запросить цену →		Cover, Left Platen C All
515	DZJA001309 запросить цену →		Bracket, FB C All
516	DZMA002389 запросить цену →		Cover, Right Platen C All
517	DZMA004224 запросить цену →		Cover, Rear Left C All
518	DZMA004245 запросить цену →		Cover, Right Rear C All
520	DZMA004241 запросить цену →		Cover, RR Handle C All
521	DZMA004243 запросить цену →		Cover, Rear Blind C All
522	DZMA004235 запросить цену →		Cover, FR Handle C All
523	DZMA002393 запросить цену →		Cover, Right Side C All
524	DZMA004231 запросить цену →		Cover, S Inner C All
525	DZMA004222 запросить цену →		Cover B, Front C All
526	DZMA004230 запросить цену →		Cover, Lower Control Panel C All
527	DZJC000262 запросить цену →		Angle, Door Cover C All
528			Cover, Front
529	DZMA004239 запросить цену →		Actuator, Door Sensor C All
530	DZMA002392 запросить цену →		Cover, Blind C All
531	DZJA000187 запросить цену →		Bracket, Magnet C All
532	DZGD000001 запросить цену →		Magnet C All
533	DZJB000186 запросить цену →		Plate, M C All
534	DZMA004218 запросить цену →		Cover, Front Left C All
535	DZMA004220 запросить цену →		Cover, Left C All
536	DZKQ000105 запросить цену →		Spring, Door Cover C All
537	DZMA004237 запросить цену →		Cover, LR Handle C All
538	DZMA004233 запросить цену →		Cover, Connector C All
539	DZMA003267 запросить цену →		Cover, F Card C All
546			Tray, Exit 2 C
547	FFPQB0060 запросить цену →		Tray, Exit 3 C All
548	DZMC000708 запросить цену →		Cover, Outer C All
549	DZGT000025 запросить цену →		Brush, Discharge C All
550	DZLM000059 запросить цену →		Bearing, P5L18 C All
551	DZKR000021 запросить цену →		Wire Spring, Turn C All
552	DZJA000736 запросить цену →		Bracket, Outer Roller B C All
553	DZLA000224 запросить цену →		Roller, Exit C All
554	DZJA000735 запросить цену →		Bracket, Outer Tray C All
555	DZKN000195 запросить цену →		Coil Spring, Arm 2 C All
557	DZHP009160 запросить цену →		Glass Assembly C
558	DZKP000188 запросить цену →		Plate Spring, GL Holding C All
559			Glass, S C All
565	FFPTE2650 запросить цену →		Label, Energy Star C
566	DZJA000786 запросить цену →		Bracket, KC C All
568	DZJA000824 запросить цену →		Bracket, Arm C All
569	DZJM000661 запросить цену →		Spacer C All
570	DZKN000256 запросить цену →		Spring, Arm C All
571	DZLA000083 ✓ в наличии		Roller, Idle C All
572	DZNK004945 запросить цену →		Label, Exchange Toner C All
573			Label, Power C All
574	DZNK004956 запросить цену →		Label, Circuit C All
575	FFPTE2719 запросить цену →		Label, FROM C All
576	DZJE001145 запросить цену →		Plate, Cover C All
577	DZJP000062 запросить цену →		Brush, EMI C All
578	DZJC000368 запросить цену →		Plate, F C All
579	DZJM001260 запросить цену →		Sheet, Handle Cover C All
580	DZNK003144 запросить цену →		Seal, Caution C All
582	DZNK004998 запросить цену →		Label, Heater C All
583			Label, Laser Caution C
937	DZLF000342 запросить цену →		Gear, E20 C All
19			Screw

6. 19 Fig. 5 Cover Assembly

№	Артикул	Альт. артикул	Описание
601	DZJM001179 запросить цену →		Frame, Toner Cartridge C All
602			Cover, Toner Cartridge C
603	DZJM001184 запросить цену →		Shutter, Hopper C All
611	DZJM001178 запросить цену →		Coupling, Hopper C All
612	DZLM000195 запросить цену →		Bearing, Rear Screw C All
615			Sensor, Toner
616	DZLM000156 запросить цену →		Bearing, Front Screw C All
617			Bottle, Toner C
618	DZHP008296 запросить цену →		Container, Toner Waste C All
619	DZJM001228 запросить цену →		Sheet, Harness C All
620	DZKQ000103 запросить цену →		Spring, Harness C All
621	DZNK004871 запросить цену →		Label, HP C All
622	DZJM001246 запросить цену →		Sheet 2, Harness C All
623	DZHP008929 запросить цену →		Assembly, Hopper Box C All
624	DZHP008928 запросить цену →		Assembly, Screw C All
625	DZHP010732 запросить цену →		Assembly, Hopper For DP-2330/3030 PU
626	DZJM001273 запросить цену →		Sponge, Hopper C All
627	DZHP012132 запросить цену →		Developer Unit PU
628	DZJM001174 запросить цену →		Sheet, Sponge C All
751	DZHP008309 запросить цену →		Assembly, Front Lock Plate C See Sect 8 All
752	DZHP008310 запросить цену →		Assembly, Rear Lock Plate C All
753			Assembly, OPC Unit
841			Assembly, Developer Unit All

7. Process Unit (1/3)

№	Артикул	Альт. артикул	Описание
701	PJUAC0216Z запросить цену →		Frame, OPC N All
702	DZJM001198 запросить цену →		Arm, Front DSD C All
703	DZLM000198 запросить цену →		Arm, Rear DSD C All
704	DZJN000082 запросить цену →		Blade, Cleaning C PM All
705	DZJL000360 запросить цену →		Plate, Cleaning Roller C All
706			Roller, Cleaning For DP-2310/3010 All
707	DZLM000199 запросить цену →		Bearing, Front Cleaning C All
708	DZJM000371 запросить цену →		Pipe, Toner Waste C All
709	DZJL000361 запросить цену →		Shaft, OPC Drum C All
710	DZJM001199 запросить цену →		Sheet, Scoop C PM All
712	DZKP000352 запросить цену →		Plate, Charge C All
713	DZLM000200 запросить цену →		Bearing, Rear Cleaning C All
716	DQ-H060E-PU запросить цену →		Drum, OPC C Sales Item All
717	DZJP000060 запросить цену →		Felt, Front Cleaning C PM All
718	DZJP000061 запросить цену →		Felt, Rear Cleaning C PM All
720	DZJM001203 запросить цену →		Sponge, Cleaning C PM All
721	DZLM000201 запросить цену →		Bushing, Screw C All
722	DZLN000020 запросить цену →		Joint, Screw C All
723	DZJL000362 запросить цену →		Plate, Nut C All
724	DZHD000028 запросить цену →		Sheet, Radiation C All
725	DZLA000386 запросить цену →		Roller, Bias Charge PUR
726	DZLM000049 запросить цену →		Bushing, Bias Charge Roller C All
727	DZKN000080 запросить цену →		Coil Spring, Bushing C All
728	DZJC000298 запросить цену →		Holder, Bias Charge Roller C All
731	DZJM001240 запросить цену →		Shaft, Screw C All
732	DZLM000097 запросить цену →		Holder, OPC Drum Shaft C All
733	DZLN000004 запросить цену →		Joint, Paddle C All
734	DZJM000372 запросить цену →		Cap, WTB C All
735	DZKN000178 запросить цену →		Coil Spring, Cap C All
738	DZJM000376 запросить цену →		Sponge, Paddle C All
739	DZJM000377 запросить цену →		Sponge, Cap C All
740	DZJM000378 запросить цену →		Sponge, Pipe C All
741	DZKP000225 запросить цену →		Plate, Star Wheel C All
742	DZHP004158 запросить цену →		Star Wheel C All
743			Screw, Process Unit
744	DZPG000001 запросить цену →		Pin C All
745	DZPK000027 запросить цену →		Washer, Set C All
746	DZHC000163 запросить цену →		Sheet, Shield C All
747	DZJM001238 запросить цену →		Sponge1, Cleaning Blade C All
748	DZJM001239 запросить цену →		Sponge2, Cleaning Blade C All
750	DZHP006512 запросить цену →		Assembly, Paddle C All
751	DZHP008309 запросить цену →		Assembly, Front Lock Plate C All
752	DZHP008310 запросить цену →		Assembly, Rear Lock Plate C All
753			Assembly, OPC Unit All
19			Screw
20			Screw
23			Screw
51			Screw

8. Process Unit (2/3)

№	Артикул	Альт. артикул	Описание
801	DZLA000338 запросить цену →		Roller, Magnet C All
802	DZLM000193 запросить цену →		Bearing, Magnet Roller C All
804	DZJB000364 запросить цену →		Shield, Front Magnet Roller C All
805	DZUF000004 запросить цену →		Paddle, String C All
806	DZLM000194 запросить цену →		Bearing, Paddle C All
807	DZUF000005 запросить цену →		Screw 1, Carriage C All
808	DZUF000006 запросить цену →		Screw 2, Carriage C All
809	DZJF000617 запросить цену →		Blade, Doctor C All
810	DZNE000092 запросить цену →		Sheet, Splash Prevention C All
811	DZHE000047 запросить цену →		Sponge C All
812	DZJE001101 запросить цену →		Plate, Sub C All
813	DZJF000619 запросить цену →		Plate, High Voltage Charge C All
814	DZJF000620 запросить цену →		Plate, Developer Bias C All
815	DZJF000621 запросить цену →		Plate, Support Magnetic C All
816	DZKN000376 запросить цену →		Spring, Front Developer Bias C All
817	DZKN000377 запросить цену →		Spring, Rear Developer Bias C All
818	DZLB000056 запросить цену →		Coupling, Magnet C All
819	DZLF000654 запросить цену →		Gear, Paddle C All
820	DZLF000655 запросить цену →		Gear, Screw 1 C All
821	DZLF000656 запросить цену →		Gear, Idle C All
822	DZLF000657 запросить цену →		Gear, Screw 2 C All
823	DZKG000359 запросить цену →		Pin, Idle Gear C All
824	DZJB000366 запросить цену →		Frame, Developer C All
825	DZJB000367 запросить цену →		Cover, Developer C All
826	DZNE000093 запросить цену →		Cover, Developer Harness C All
827	DZJF000618 запросить цену →		Cover, Under Magnet Roller C All
828	DZJB000365 запросить цену →		Shield, Rear Magnet Roller C All
829	DZNE000094 запросить цену →		Sheet, Guide C All
830	DZJM001226 запросить цену →		Seal, Supply Mouth C All
831	DZJE001102 запросить цену →		C All
833	DZLM000157 запросить цену →		Bearing, Front Screw C All
834	DZLM000159 запросить цену →		Bearing, Rear Screw C All
835	DZLM000155 запросить цену →		Bearing, Idle Gear C All
837	DZJL000215 запросить цену →		Holder, TDC Sensor C All
838	L2DA00000127 запросить цену →		Sensor, TDC N All
839	DZQJ000053 запросить цену →		Poly Slider C All
840	DZJN000073 запросить цену →		O-Ring C All
841			Assembly, Developer Unit C
842	DZJM001256 запросить цену →		Seal 2, Supply Mouth C All
843	DZJM001258 запросить цену →		Seal 3, Supply Mouth C All
844	DZJM001259 запросить цену →		Seal 4, Supply Mouth C All
845	DZNE000110 запросить цену →		Sheet, Magnet Roller C All
846	DZNK005031 запросить цену →		Label, Green C All
847	DZJM001267 запросить цену →		Sheet, Cover C All
723	DZJL000362 запросить цену →		Plate, Nut C All
19			Screw

9. Process Unit (3/3)

№	Артикул	Альт. артикул	Описание
901			Assembly, Main Drive
902	DZLF000337 запросить цену →		Gear, D52E13 C All
903	DZLF000338 запросить цену →		Gear, D60E30 C All
904	DZLF000339 запросить цену →		Gear, E34 C All
905	DZLF000340 запросить цену →		Gear, E32 C All
906			Assembly, OPC Drive
907	DNQ16D34R44A запросить цену →		Motor, Main C All
908	DZJA001304 запросить цену →		Bracket, Motor C All
909	DZJA001305 запросить цену →		Bracket, Gear C All
910	DZLF000345 запросить цену →		Gear, E23 C All
911	DZJA001306 запросить цену →		Bracket, 1st Tray Drive Sub C All
912	DZLF000344 запросить цену →		Gear, E42B21 C All
914	DZLM000143 запросить цену →		Bearing C All
919	DZLM000167 запросить цену →		Bushing C All
920	DZKG000362 запросить цену →		Shaft, OPC Drive C All
921	DZLF000659 запросить цену →		Gear, E24B C All
922	DZLL000004 запросить цену →		Wheel, Fly C All
923	DZLF000660 запросить цену →		Gear, D36 C All
924	DZPG000012 запросить цену →		Pin C All
925	DZLF000665 запросить цену →		Gear, C60 C All
926	DZKN000386 запросить цену →		Coil Spring, OPC C All
927	DZLN000007 запросить цену →		Joint, OPC C All
928	DZKN000190 запросить цену →		Coil Spring, Development C All
929	DZLF000347 запросить цену →		Gear, B39 C All
930	DZLF000661 запросить цену →		Gear, D26B C All
931	DZLF000351 запросить цену →		Gear, B22 C All
932	DZLF000349 запросить цену →		Gear, B42B21 C All
933	DZLF000350 запросить цену →		Gear, B40 C All
934	DZLF000352 запросить цену →		Gear, B32 C All
935	DZLF000662 запросить цену →		Gear, B32 C All
936	DZLF000355 запросить цену →		Gear, E29 C All
937	DZLF000342 запросить цену →		Gear, E20 C All
938	DZKN000206 запросить цену →		Spacer, Gear C All
939	DZJA001302 запросить цену →		Bracket, 1st Tray Drive C All
940	DZLF000663 запросить цену →		Gear, B41 C All
942	DZLF000664 запросить цену →		Gear, E28E16 C All
943	DZLF000666 запросить цену →		Gear, B23 C All
944	DZLF000667 запросить цену →		Gear, D30E13 C All
945	DZLF000668 запросить цену →		Gear, E32E15 C All
946	DZLF000669 запросить цену →		Gear, D26E13 C All
947	DZLF000670 запросить цену →		Gear, C22 C All
948	DZLF000671 запросить цену →		Gear, B39 C All
949	DZKG000361 запросить цену →		Shaft, TYK/PDC C All
950	DZGA000009 запросить цену →		Clutch, OPC C All
951	DZKN000257 запросить цену →		Spring, FU C All
953	DZJH000083 запросить цену →		Washer C All
954	DZLF000437 запросить цену →		Gear, E24A C All
955	DZLF000430 запросить цену →		Gear, E32B18 C All
956	DZJC000339 запросить цену →		Holder, Clutch C All
957	DZGA000037 запросить цену →		Clutch C All
958	DZHP008363 запросить цену →		Assembly, Toner Motor C All
960	DZLF000433 запросить цену →		Gear, B30 C All
961	DZLF000518 запросить цену →		Gear, B58 C All
962	DZLF000517 запросить цену →		Gear, B20 C All
963	DZKN000388 запросить цену →		Spring, BTL C All
964	DZJM000794 запросить цену →		Collar C All
965	DZLF000441 запросить цену →		Gear, B58B14 C All
966	DZJA001329 запросить цену →		Bracket, Sensor C All
967	DZLF000443 запросить цену →		Gear, B62B15 C All
968	DZLF000600 запросить цену →		Gear, B78 C All
970	DZKG000358 запросить цену →		Shaft, Clutch C All
971	DZLF000361 запросить цену →		Gear, E18 C All
972	DZLM000052 запросить цену →		Bushing, P6L5 Conductive C All
973	DZLF000325 запросить цену →		Gear, B27 C All
974	DZJF000624 запросить цену →		Duct 1, Fan C All
975	DZNE000102 запросить цену →		Sheet, Gear C All
976	DZLM000202 запросить цену →		Bearing C All
977	DZJM001254 запросить цену →		Sheet, Motor C All
979	DZHA000214 запросить цену →		Sheet, Bracket C All
459	FBA08A24HC0 запросить цену →		Fan C All
19			Screw
24			Screw

10. 971 937 936 911 6P Fig. 9 Drive Unit

№	Артикул	Альт. артикул	Описание
914			SPC
919			953 SPC
961			SPC
971			937 936 911 6P Fig. 9 Drive Unit
937	DZLF000342 запросить цену →		Gear, E20 C All
16			Screw
19			Screw
21			Screw
23			Screw
36			Screw

11. Fuser Unit

№	Артикул	Альт. артикул	Описание
417	DZJB000362 запросить цену →		Chassis, Front C All
418	DZJB000363 запросить цену →		Chassis, Rear C All
972	DZLM000052 запросить цену →		Bushing, P6L5 Conductive C All

12. Paper Feed Module

№	Артикул	Альт. артикул	Описание
446	DZJK000006 запросить цену →		Clamp, Harness C All
957	DZGA000037 запросить цену →		Clutch C All
970	DZKG000358 запросить цену →		Shaft, Clutch C All
972	DZLM000052 запросить цену →		Bushing, P6L5 Conductive C All
973	DZLF000325 запросить цену →		Gear, B27 C All
19			Screw
23			Screw
36			Screw
64			Washer

13. 1 Paper Transportation (For DP-2310/3010)

№	Артикул	Альт. артикул	Описание
933	DZLF000350 запросить цену →		Gear, B40 C All
972	DZLM000052 запросить цену →		Bushing, P6L5 Conductive C All
19			Screw
36			Screw

14. Paper Transport Unit

№	Артикул	Альт. артикул	Описание
936	DZLF000355 запросить цену →		Gear, E29 C All
937	DZLF000342 запросить цену →		Gear, E20 C All
941	DZLF000354 запросить цену →		Gear, E25 C All
957	DZGA000037 запросить цену →		Clutch C All
972	DZLM000052 запросить цену →		Bushing, P6L5 Conductive C All
19			Screw

15. Automatic Duplex Unit

№	Артикул	Альт. артикул	Описание
19			Screw
24			Screw
62			Screw

16. Inverting ADF (3/3)

№	Артикул	Альт. артикул	Описание
127	DZTE000044 запросить цену →		Touch Panel C All
128	DZDA000041 запросить цену →		LCD Module C All
950	DZGA000009 запросить цену →		Clutch, OPC C All

17. PC Boards/ Harnesses

№	Артикул	Альт. артикул	Описание
413	DZMC000699 запросить цену →		Bracket, RD C All
462	FFPKD07791 запросить цену →		Bracket, Heater C All
484	DZJM000511 запросить цену →		Sheet, Protection C All
485	FFPCP0035 запросить цену →		Heater C All
555	DZKN000195 запросить цену →		Coil Spring, Arm 2 C All
913	DZKK000053 запросить цену →		Arm, Gear C All
937	DZLF000342 запросить цену →		Gear, E20 C All
941	DZLF000354 запросить цену →		Gear, E25 C All
955	DZLF000430 запросить цену →		Gear, E32B18 C All
957	DZGA000037 запросить цену →		Clutch C All
972	DZLM000052 запросить цену →		Bushing, P6L5 Conductive C All

Каталог очень большой (561 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
