Okifax Office 44 / fax 4100 — каталог запчастей со схемами

Содержание

• 1. OKIOFFICE44/OKIFAX 4100
• 2. OKIOFFICE44/OKIFAX 4100
• 3. OKIOFFICE44/OKIFAX 4100
• 4. OKIOFFICE44/OKIFAX 4100
• 5. OKIOFFICE44/OKIFAX 4100
• 6. OKIOFFICE44/OKIFAX 4100
• 7. OKIOFFICE44/OKIFAX 4100
• 8. OKIOFFICE44/OKIFAX 4100
• 9. OKIOFFICE44/OKIFAX 4100

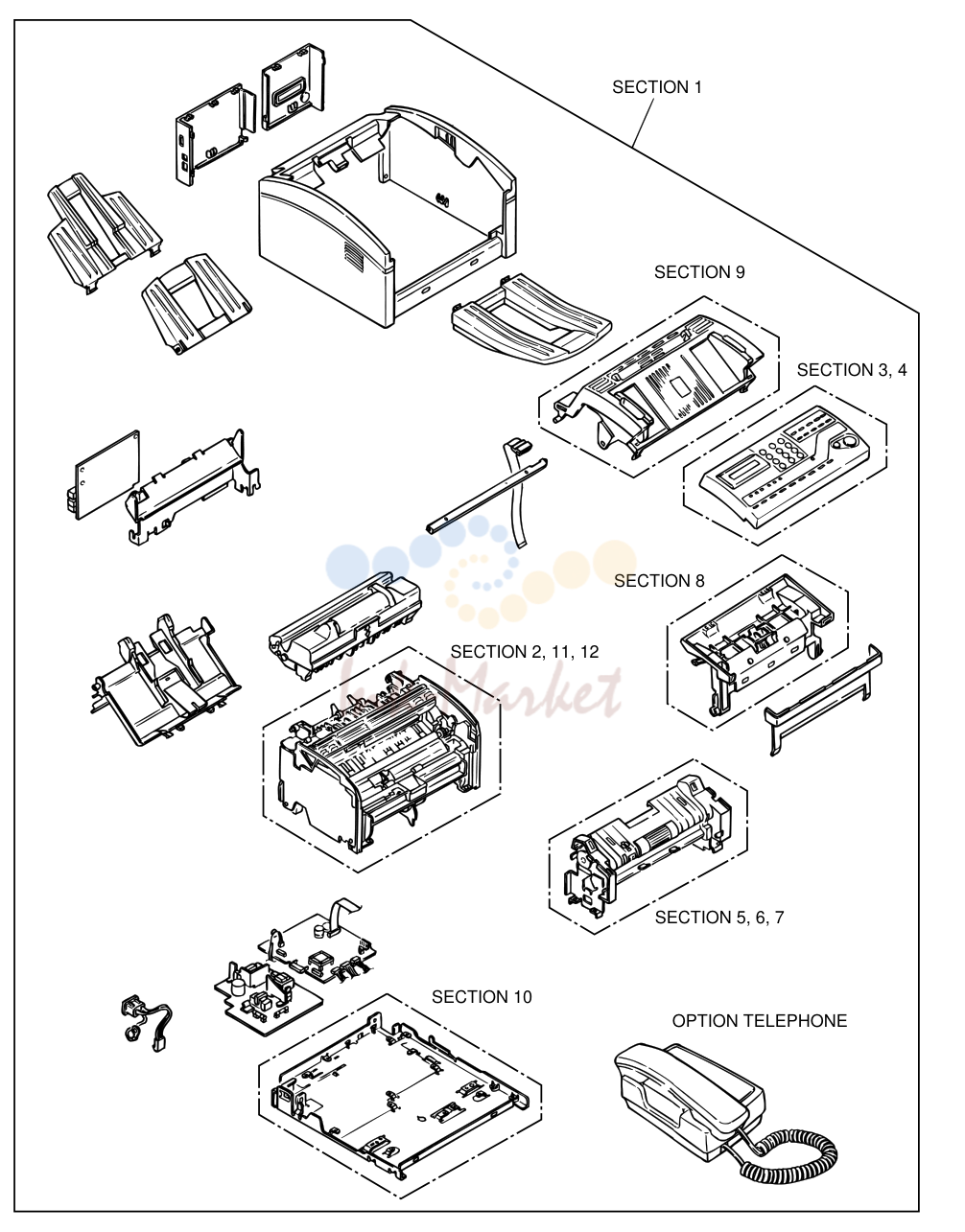

1. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1			Unit-Printer Refer to Section
2			HOLDER-ASSY Refer to Section
3	4YA4116-1228G001 запросить цену →		LED HEAD General specification-31B
4	4YX4083-1134G001 запросить цену →		CABLE FLAT ASSY.
5			6 EP Unit Specification 1 Consumable
6			9a 40092201 Board-R44
6			9b 40587401 Board-R45 1 VE version
13	40023701 запросить цену →		Plate Assy.-Base
14	40023901 запросить цену →		Bracket-Package
15	40236401 запросить цену →		Plate Assy. - Shield (HV)
17	40019201 запросить цену →		Frame Assy.-Scanner L
18	40021001 запросить цену →		Frame Assy.-Scanner (U)
26	40026101 запросить цену →		Spring-TC
27	40024001 запросить цену →		Guide-Paper (U)
28	4PP4083-6168P001 запросить цену →		HEAD Spring
29	40024101 запросить цену →		Guide-Paper (L)
30	4PB4120-1136P001 запросить цену →		Knob Screw
31			B Tapping Screw
32			B Tapping Screw FA
33			B Screw B
34			Screw
35			Screw
39	40140801 запросить цену →		Bracket-Damper
40	40148201 запросить цену →		Gear-Damper
44			Screw-Tapping (S-M2)
50	NB3201-1211P001 запросить цену →		CARRIER SHEET
51	223A7010P0003 запросить цену →	TM-6-DC1	Connector-Plug 1 GER, TN
6			52a 40123402 Plate Assy.-PC I/F 1 For OKIOFFICE44
6			52b 40123403 Plate Assy.-PC I/F 1 VE version
53	4PP4120-1187P001 запросить цену →		Plate-Earth (PCFX) 1 For OKIOFFICE44
54	40332701 запросить цену →		Label-Manual Slot 1 For OKIOFFICE44

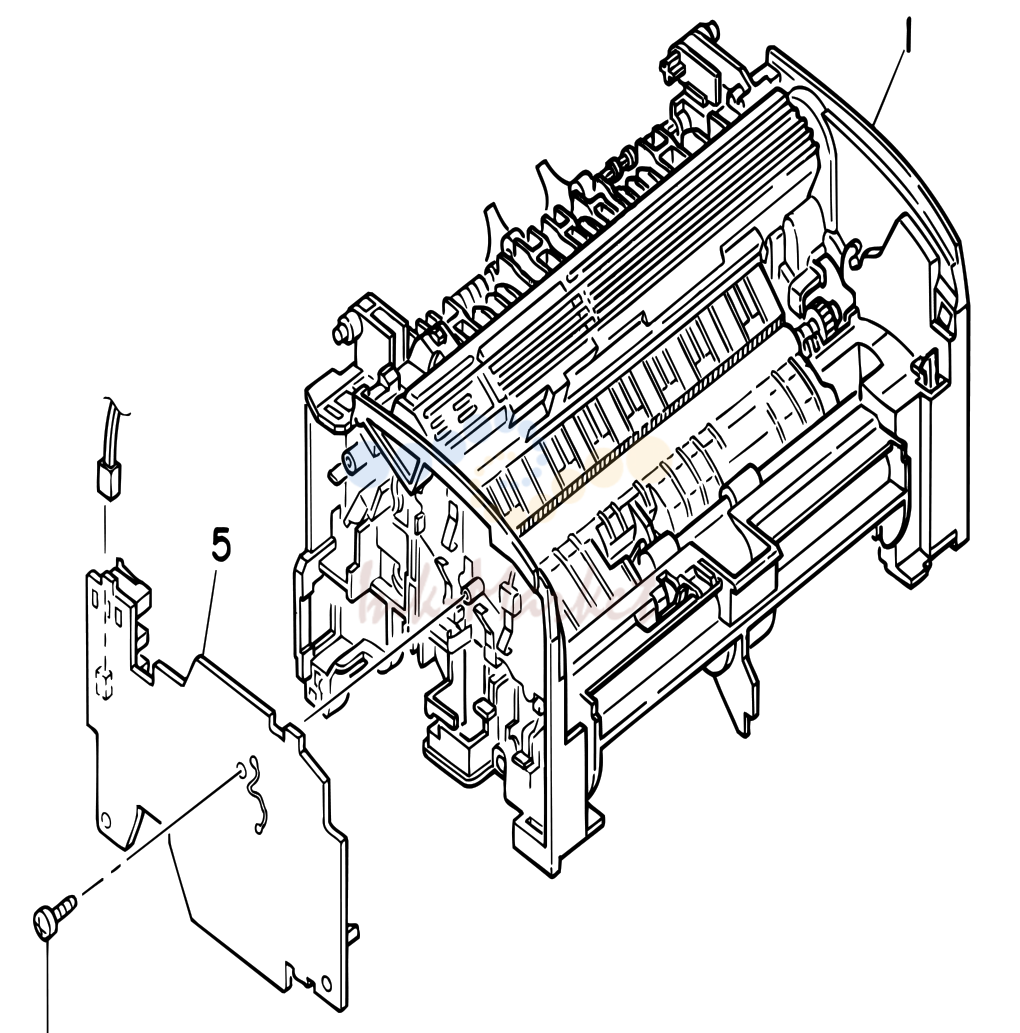

2. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1			Printer Unit Assembly See Section
5	4YA4130-1024G001 запросить цену →		PCB Assembly HV
7			Screw F
6			2m 40023430 Sheet-F-048 1 CHN
6			2n 40023431 Sheet-F-048 1 S/R
6			3k 40023520 Sheet-O-048 1 CHN
6			3l 40023521 Sheet-O-048 1 S/R
4	40023601 запросить цену →		Sheet-Cover

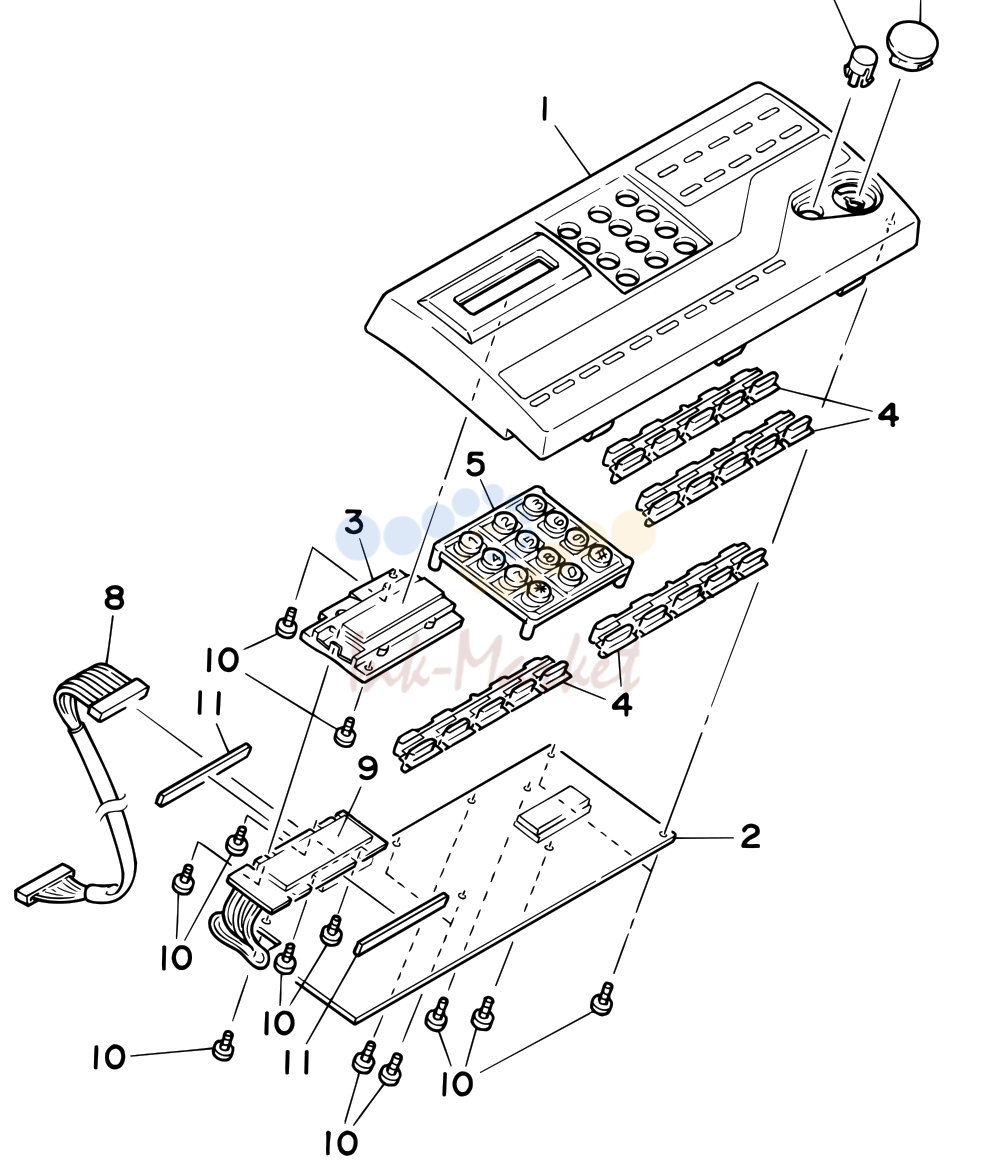

3. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1			Case-OPE(T)
2	40086701 запросить цену →		Board-04W
3			Holder-LCD
3			4 Button-Function
5			Ten Key (Round)
6			6a 40023201 Button-Start 1 OKI, TN
6			7a 40023301 Button-Stop 1 OKI, TN
9	4YB4134-1009P001 запросить цену →		LCD
10			B SCREW A
11	4PB4120-1113P001 запросить цену →		Rubber Connector

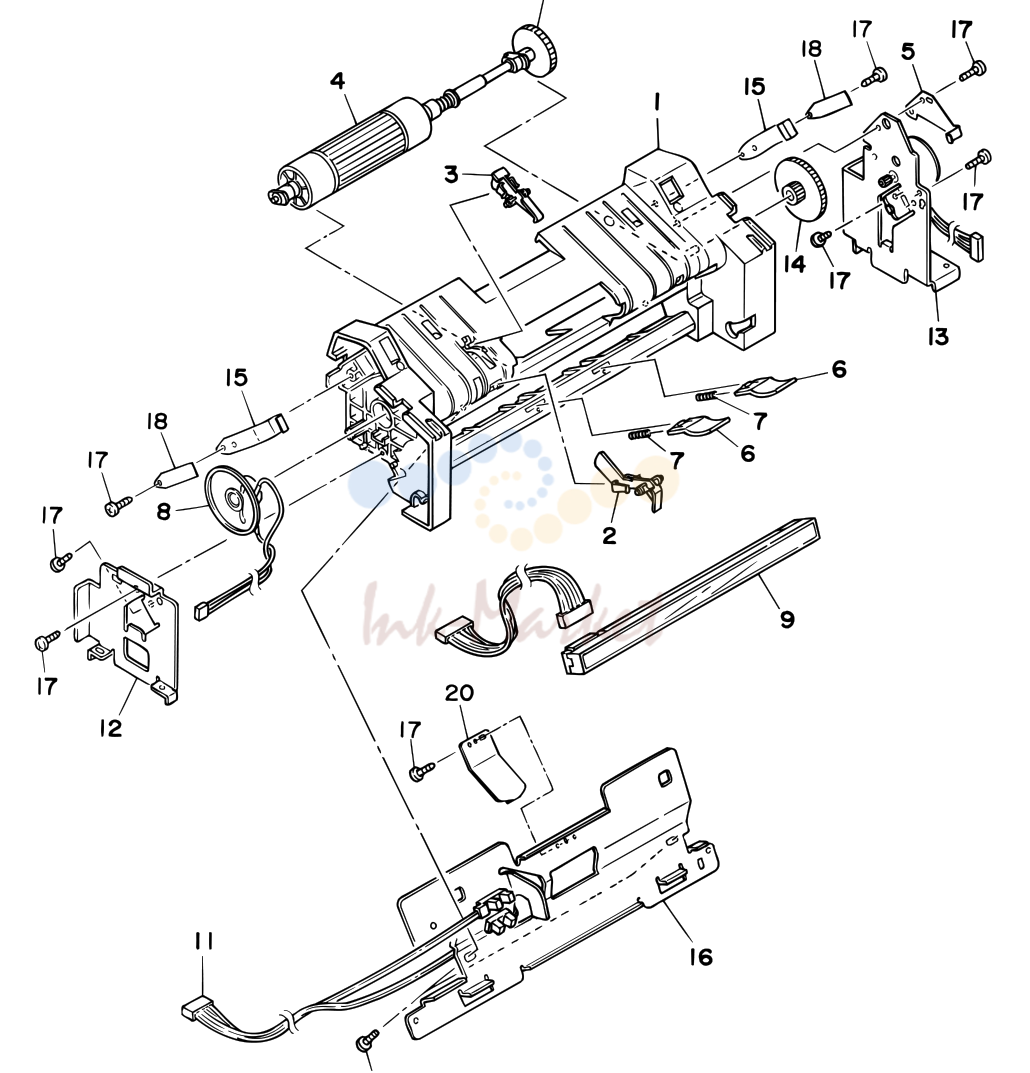

4. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1			Frame-Scanner (L)
2	40019401 запросить цену →		Lever-PC1
3	40019501 запросить цену →		Lever-PC2
4	40019601 запросить цену →		Roller Assy.-ADF
5	40020201 запросить цену →		Plate-Earth ADF
6	40020601 запросить цену →		Piece-Exit
7	40020701 запросить цену →		Spring-Exit
8	40127501 запросить цену →		CONN Cord-Speaker
9	4YB4120-1121P001 запросить цену →		CONTACT IMAGE SENSOR-A4
12			Plate-Scanner (L)
13			Plate Assy.-Scanner (R)
14	40020301 запросить цену →		Gear-Z95/14
15	40020501 запросить цену →		Spring-Latch
16			Plate Assy.-Scanner (B)
3			17 B Screw FA
3			18 40153801 Spring-Reinforcement
19	40025201 запросить цену →		Gear-Z38
20	40024501 запросить цену →		Spring-CIS
1			Plate-Scanner (R)
2	40084301 запросить цену →		Motor-S (FX-048)
3			B SCREW FA

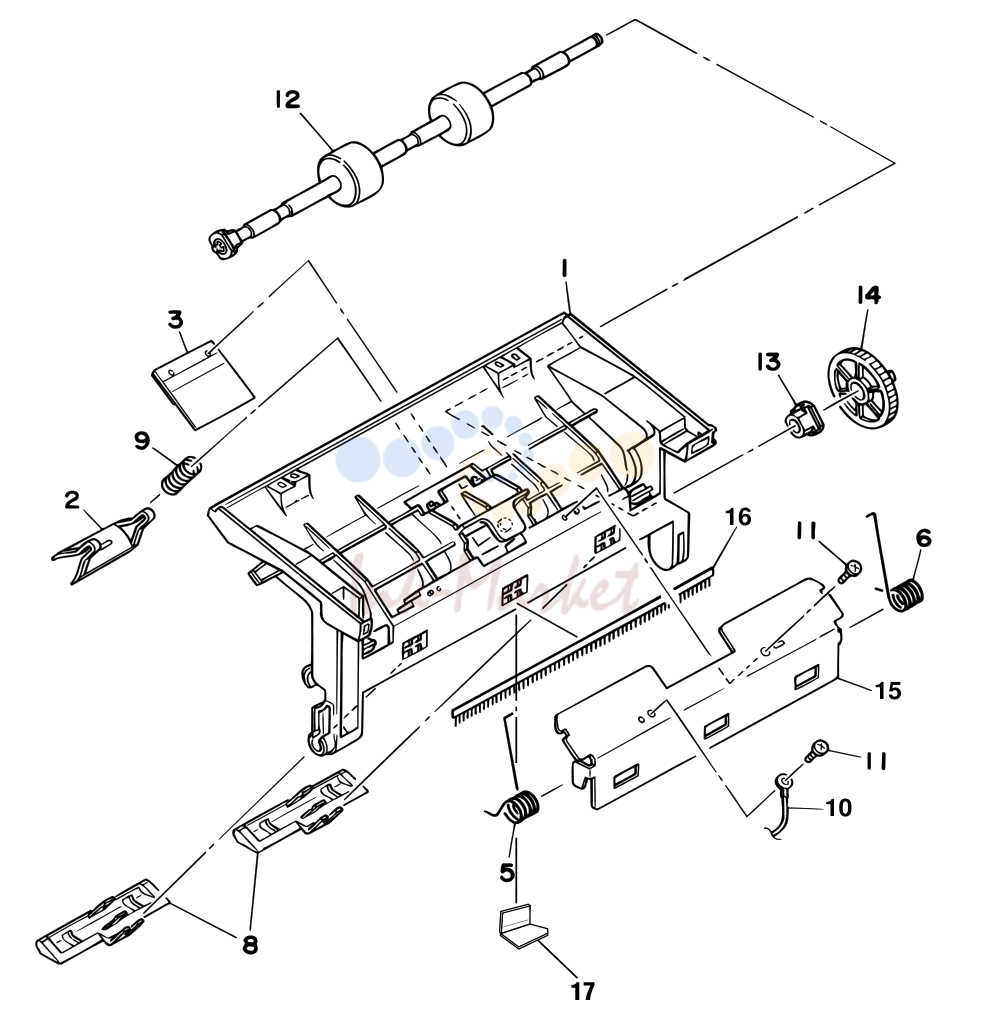

5. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1			Frame-Scanner (U)
2	4PP3527-5153P001 запросить цену →		BACK-UP PLATE
3	40267001 запросить цену →		SEPARATION RUBBER ASSEMBLY
5	40021401 запросить цену →		Spring-Pinch (L)
6	40021501 запросить цену →		Spring-Pinch (R)
8	40021701 запросить цену →		Guide-Sensor (B)
6			9 40481101 ADF SPRING
3			10 Cord-Earth
11			B SCREW FA
12	40021201 запросить цену →		Roller Assy.-Sensor
13	40022001 запросить цену →		Bearing-S
14	40020801 запросить цену →		Gear-Z31
3			15 40021301 Plate-Support
3			16 40026301 Bar-Discharge
6			17 40461301 Film-Exit (DOC)

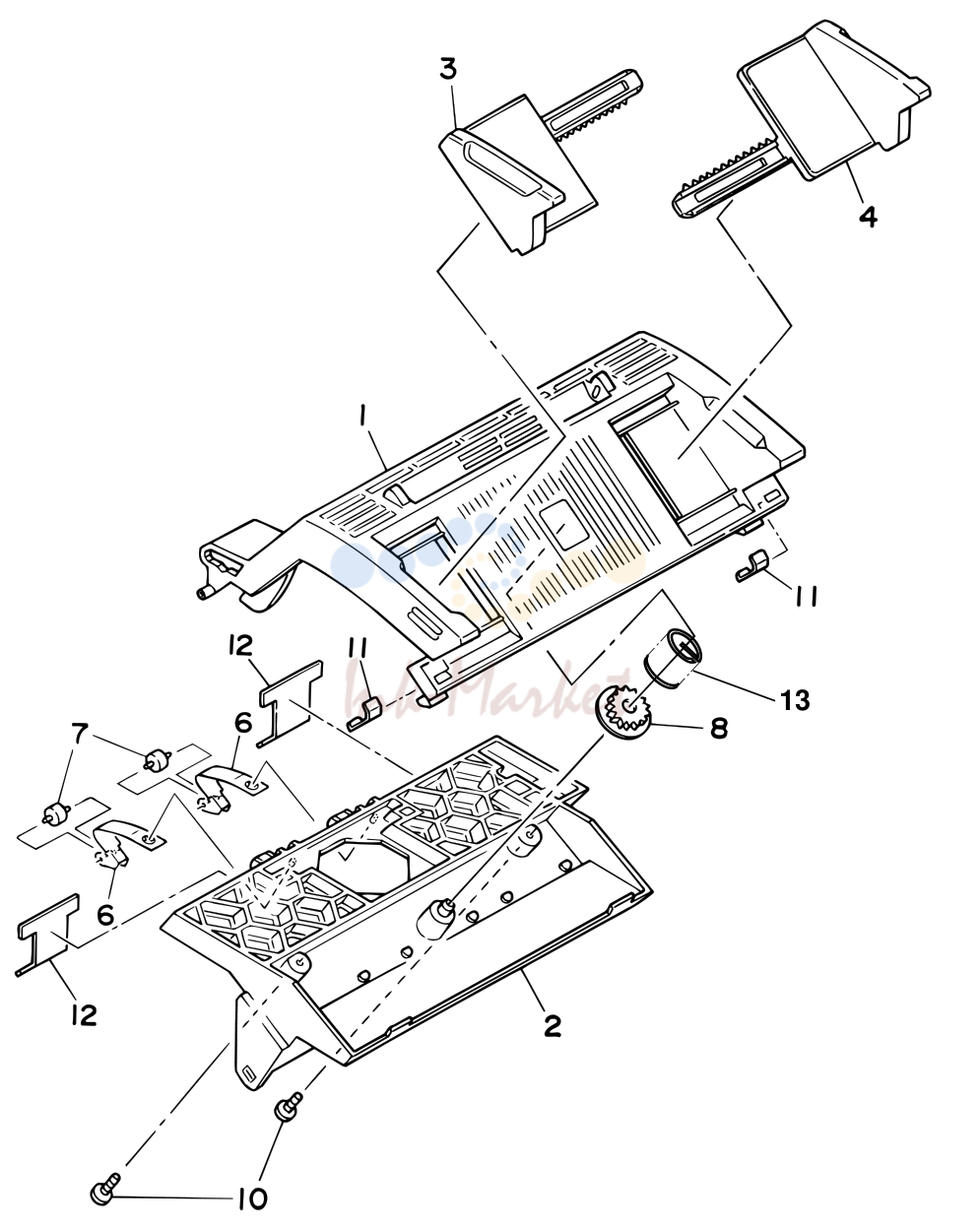

6. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1			Cover-Top
2	40022301 запросить цену →		Holder-LED
3			Guide-Document (L)
4			Guide-Document (R)
6	4PP4128-1268P001 запросить цену →		PLATE EXIT
7	4PP4083-2024P001 запросить цену →		EJECT ROLLER A
8	4PP4083-2328P003 запросить цену →		PINION GEAR B
10			B SCREW FA
2			11 40093201 Spring-Support
12	40175801 запросить цену →		Film-Exit (A)
6			13 40022601 Spring-D
1			Plate-Base
2			RUBBER A
3	40026001 запросить цену →		Sheet-Insulation
4	40128001 запросить цену →		Cord-Falt (FUJI CARD)
4			5 Sheet-FG

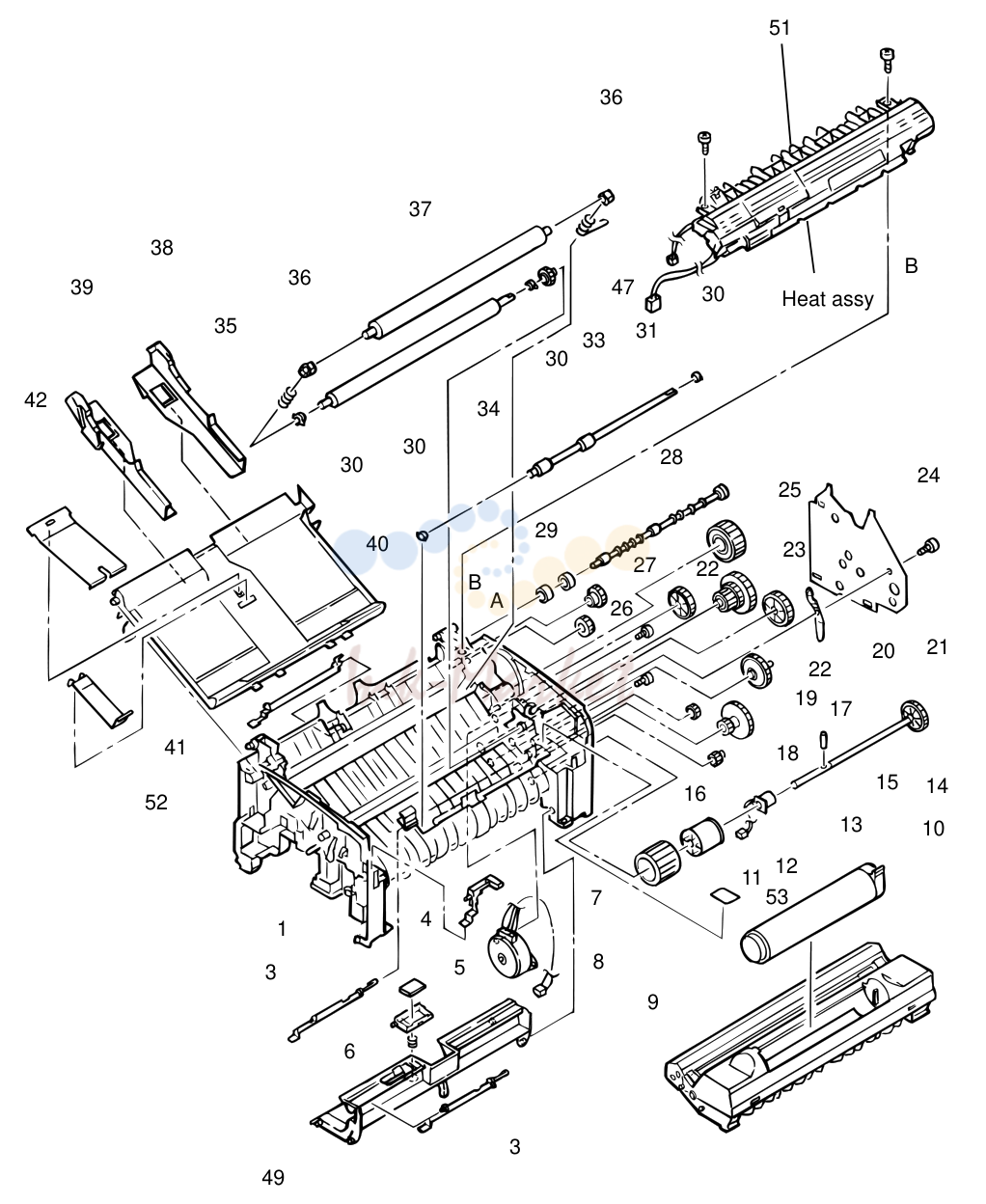

7. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1	2PP4083-1502G1 запросить цену →		Base Frame Assy.
3	3PP4083-1191P1 запросить цену →		Paper Sensor E
4	4PB4083-1245P1 запросить цену →		Friction Pad
5	3PP4083-1244P1 запросить цену →		Separator Guide
6	4PP4083-1246P1 запросить цену →		Compression Spring S
7	3PA4083-1193G1 запросить цену →		Toner Sensor Assy.
8	4PB4083-1172P1 запросить цену →		Pulse Motor (Main)
11	4PB4083-1129P1 запросить цену →		Hopping Roller
12	3PP4083-1128P1 запросить цену →		Roller Holder (Hopping Roller)
13	3PB4083-1127P1 запросить цену →		Magnet H (Hopping Shaft)
14	3PA4083-1133G1 запросить цену →		Hopping Shaft Assy.
15	NK2-10-SUS запросить цену →		Knock Pin
16	4PP4083-1143P1 запросить цену →		Idle Gear R
17	3PP4083-1184P1 запросить цену →		Idle Gear 2R
18	3PP4083-1142P1 запросить цену →		Gear R
19	2PP4083-1181P1 запросить цену →		Idle Gear M
20	3PP4083-1189P1 запросить цену →		Earth Plate A
21	3PP4083-1188P1 запросить цену →		Slide Plate M
22	3PP4083-1182P1 запросить цену →		Idle Gear P
23	3PP4083-1183P1 запросить цену →		Idle Gear 3R
24	4PP4083-1165P1 запросить цену →		Tension Plate
25	3PP4083-1185P1 запросить цену →		Idle Gear Heat
26	4PP4083-1186P1 запросить цену →		Idle Gear E (A)
27	3PP4083-1187P1 запросить цену →		Idle Gear E (B)
28	3PP4083-1170P1 запросить цену →		Drive Shaft E (Eject)
29	40074601 запросить цену →		Eject Roller
30	3PP4083-1141P1 запросить цену →		Resistration Bearing
6			31b 40457001 Resistration Roller 1 For CHN
33	3PP4083-1151P1 запросить цену →		Gear T
6			34b 40456901 Transfer Roller 1 For CHN
35	4PP4083-1136P1 запросить цену →		Bias Spring (L) (Back UP Roller)
36	3PP4083-1161P1 запросить цену →		Bearing BU (Back Up Roller)
37	3PB4083-1160P2 запросить цену →		Pressure Roller B (Back Up Roller)
38	3PP4083-1233P1 запросить цену →		Paper Guide (R)
39	3PP4083-1232P1 запросить цену →		Paper Guide (L)
40	1PP4083-1231P1 запросить цену →		Paper Holder
41	3PP4083-1192P1 запросить цену →		Paper Sensor Exit
42	4PP4083-1247P1 запросить цену →		Hopping Spring
47	4PP4083-1137P1 запросить цену →		Bias Spring (R) (Back Up Roller)
49	1PP4083-1241P1 запросить цену →		Sheet Guide
52	40034001 запросить цену →		Stopper Spring
53	4PB4091-6047P1 запросить цену →		Caution Label (TR) 1 230V

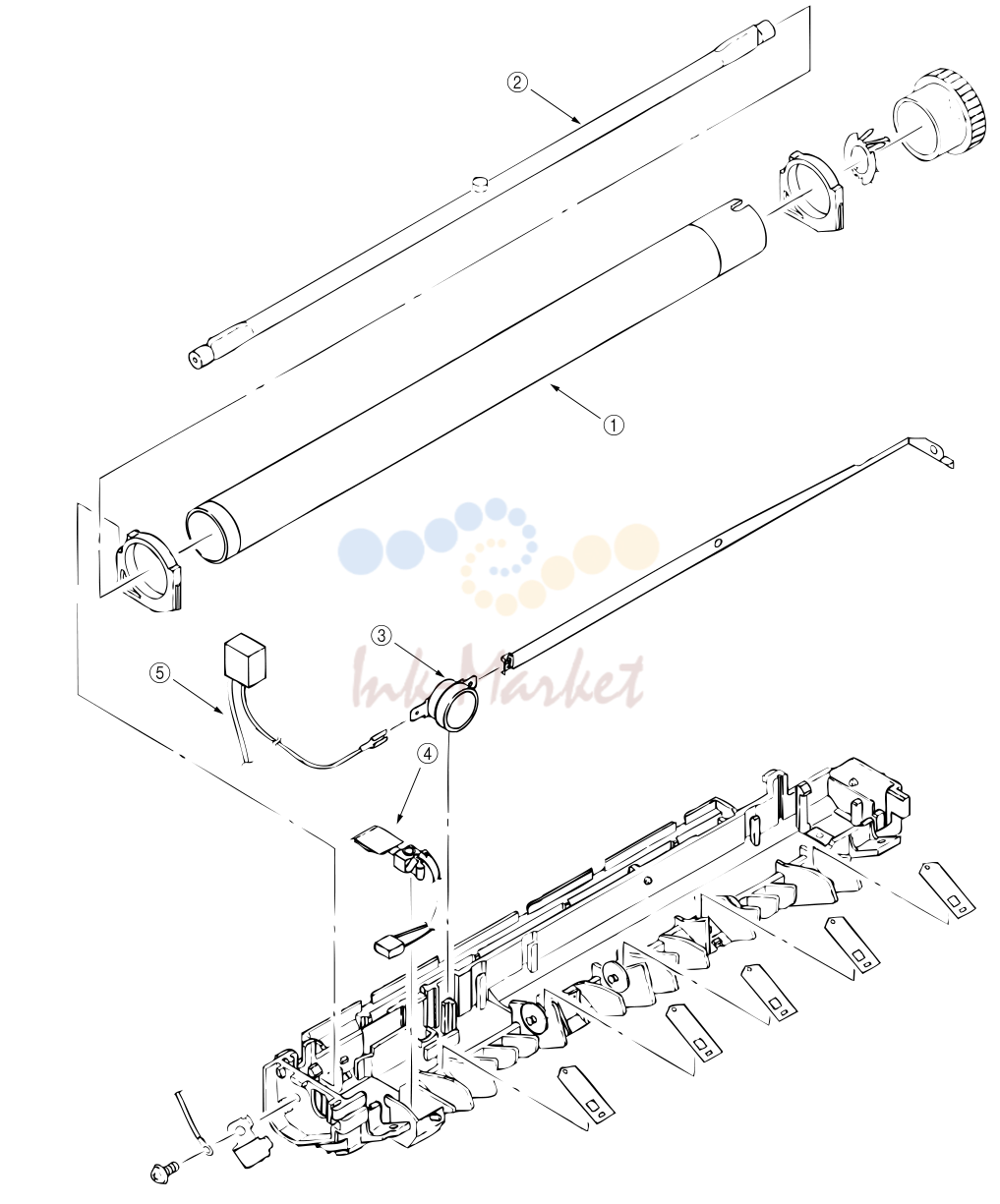

8. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1	3PB4083-1202P1 запросить цену →		Heat Roller
3	4PB4083-1204P1 запросить цену →		Thermostat
4	4PB4083-1205P1 запросить цену →		Thermistor
5	4PB4083-1213P1 запросить цену →		Heat Cord

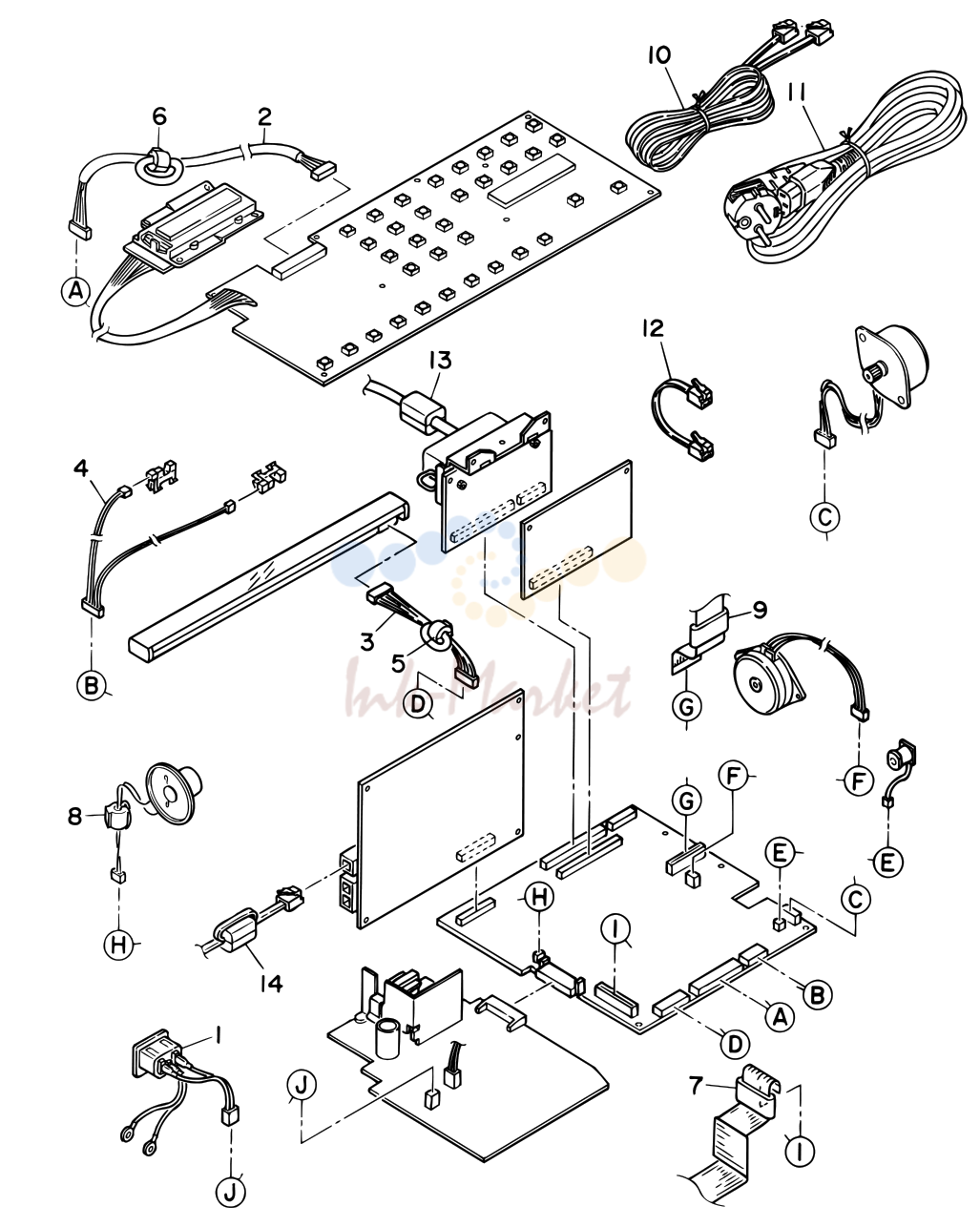

9. OKIOFFICE44/OKIFAX 4100

№	Артикул	Альт. артикул	Описание
1	40048101 запросить цену →		Connection Cord-Wire (AC)
2	40040001 запросить цену →		Connection Cord-Wire (OPE)
3	40040201 запросить цену →		Connection Cord-Wire (CIS)
4	40040301 запросить цену →		Connection Cord-Wire (PC1/2)
5	105A1070C0003 запросить цену →	TFC-20-10-10	Core
6	105A1070C0004 запросить цену →	TFC-23-11-14	Core
7	105A1073C4002 запросить цену →	SSC-40-12-M	Core
8	1051070C0001 запросить цену →	TFC-16813	Core
9	105A1067C1001 запросить цену →	FPC-25-12	Core
12	4YS4111-5581P001 запросить цену →		CORD (TEL1-TEL 2) 1 GER, TN
13	105A1062C0002 запросить цену →	0443-167251	Core 1 For PC I/F use
14	105A1068C1004 запросить цену →	SFC-8	Core 1 For TEL/LINE Cord use
