Okifax 5400 — каталог запчастей со схемами

Содержание

1. ASSEMBLY
2. SECTION 2 CONTROL PANEL ASSEMBLY
3. SECTION 3 PRINTER ASSEMBLY
4. SECTION 4 BASE ASSEMBLY
5. SECTION 5 SCAN UNIT
6. SECTION 6 PAPER GUIDE U ASSEMBLY
7. SECTION 7 CABLES
8. SECTION 8 OPTION TELEPHONE (US)
9. SECTION 8 OPTION TELEPHONE (UK, ITA, NOR, DEN, BEL)

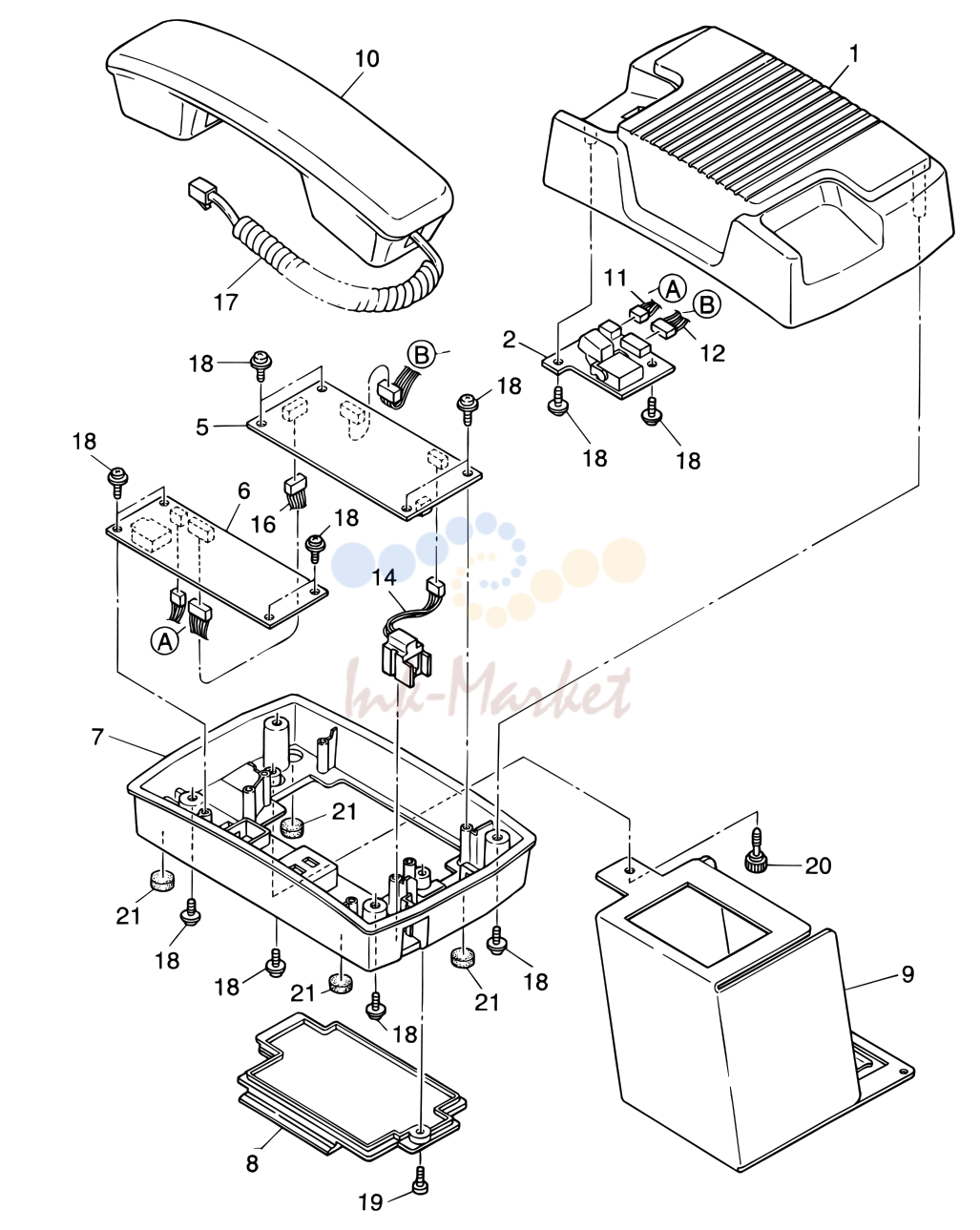

10. SECTION 8 OPTION TELEPHONE (HOL, GER, FRA, SWITZ, AUT, INT'L)

1. ASSEMBLY

№	Артикул	Описание
7	40274602 запросить цену →	Board-S34-2
8	3PP4120-1088P1 запросить цену →	Partition Plate
10	1PP4120-1093P1 запросить цену →	Stacker Cover
11		Screw
12		Screw
13		Screw
14	4PB4120-1136P1 запросить цену →	Knob Screw
15	4PP4120-1161G1 запросить цену →	Assist Guide Assy
16	223A7010P003 запросить цену →	Connector-plug 1 Note
17	40275501 запросить цену →	Plate-guard

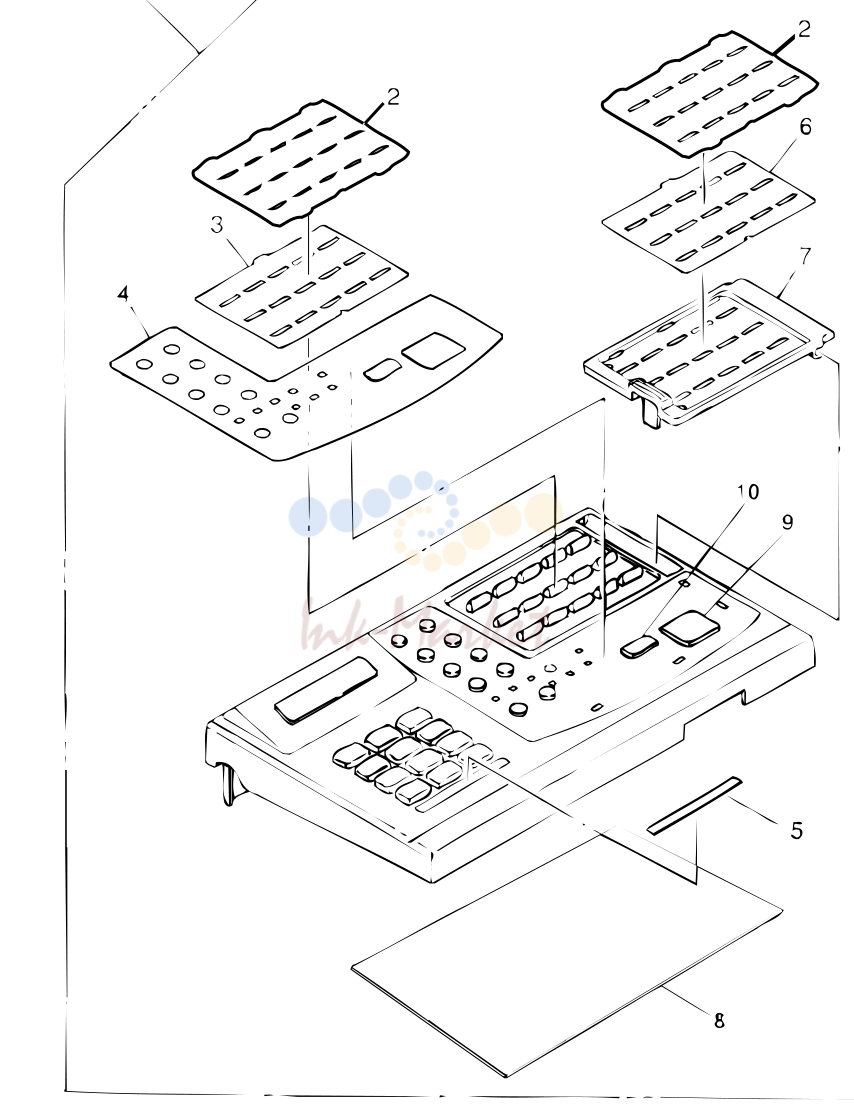

2. SECTION 2 CONTROL PANEL ASSEMBLY

№	Артикул	Описание
2	4PB4120-1074P001 запросить цену →	One-touch Cover Film-151/175 2 Note
3	4PB4120-1073P101 запросить цену →	One-touch Sheet-151/176 1 Note
7	1PP4120-1072P001 запросить цену →	One-touch Cover-175
8	40086801 запросить цену →	Board-05W

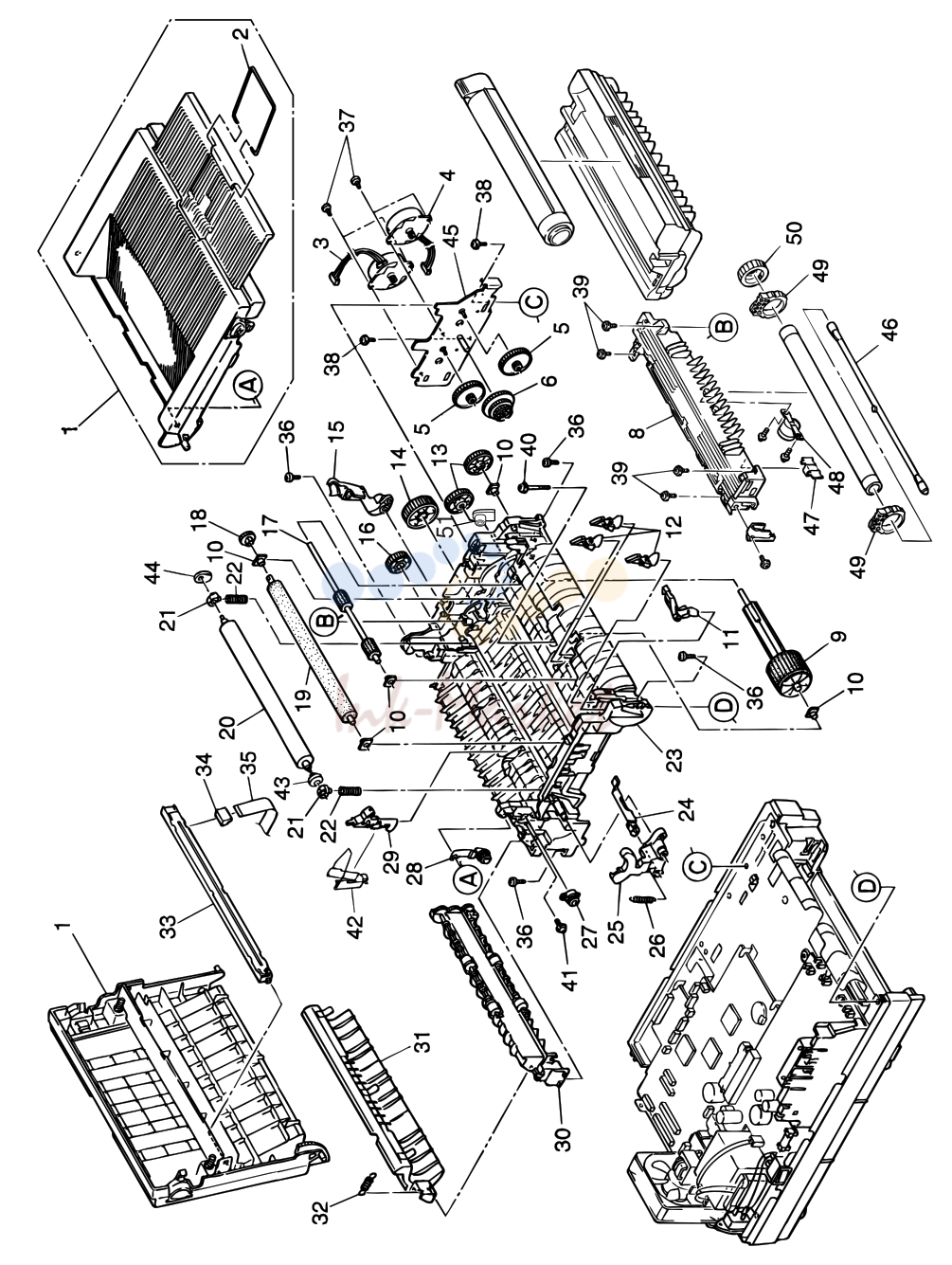

3. SECTION 3 PRINTER ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	2PA4120-1214G1 запросить цену →		Stacker Cover Assy.
2	4PB3517-1567P1 запросить цену →		Guide Wire
3	4YB4120-1117P1 запросить цену →		Pulse Motor (Main)
4	4YB4120-1118P1 запросить цену →		Pulse Motor (Resist)
5	4PP4083-2593P1 запросить цену →		Idle Gear A
6	3PP4083-6076P1 запросить цену →		Reduction Gear
9	3PA4122-1295G1 запросить цену →		Hopping Roller Assy.
10	4PP4083-6022P2 запросить цену →		Bearing A
11	4PP4083-6086G1 запросить цену →		Toner Sensor Assembly
12	4PP4083-6083P1 запросить цену →		Sensor Plate (Inlet)
13	4PB4083-6024P1 запросить цену →		One-way Clutch Gear
14	4PP4083-6080P1 запросить цену →		Idle Gear B
15	3PP4083-6054P1 запросить цену →		Reset Lever (R)
16	4PP4083-6081P1 запросить цену →		Idle Gear C
17	3PB4083-6030P1 запросить цену →		Resistration Roller
18	4PP4083-6042P1 запросить цену →		TR Gear
19	3YB4083-7640P2 запросить цену →		Transfer Roller
20	3PB4083-6064P2 запросить цену →		Back-up Roller
21	4PP4083-6052P1 запросить цену →		Bush A
22	4PP4083-6065P1 запросить цену →		Bias Spring A
23	1PP4083-6035G001 запросить цену →		Lower Base Sub Assy.
24	3PP4083-6058P1 запросить цену →		Switch Arm Lever
25	3PP4083-6053P1 запросить цену →		Reset Lever (L)
26	4PP4083-6057P1 запросить цену →		Reset Spring
27	4PB4083-6197P1 запросить цену →		Dumper Frame
28	4PP4083-6191G1 запросить цену →		Dumper Arm Assembly
29	4PA4083-6025G1 запросить цену →		Eject Sensor Lever Assembly
30	2PA4120-1129G1 запросить цену →		Eject Roller Assy.
31	2PA4120-1085G1 запросить цену →		Release Guide Assy.
32	4PP4120-1087P1 запросить цену →		Release Spring
33	4YA4116-1228G1 запросить цену →		LED Head Unit
34	224A1286P0140 запросить цену →	PX-14	PC Connector
35	4YX4120-1124G1 запросить цену →		LED Cable Assy.
36			Screw
37			Screw
38			Screw
39			Screw
40			Screw
41			Screw
42	40778901 запросить цену →		Sensor Wire Assembly
43	4PP4120-1209P1 запросить цену →		Washer B
44	4PP4120-1210P1 запросить цену →		Washer C
45	3PP4083-6071G001 запросить цену →		Motor Plate Assembly
47	4PB4083-6106P001 запросить цену →		Heat Sensor
48	4PB4083-6293P001 запросить цену →		Thermostat A
49	4PB4083-6128P001 запросить цену →		Bearing B
50	4PP4083-6113P001 запросить цену →		Gear A
51	4PP4083-6031P001 запросить цену →		Bearing R

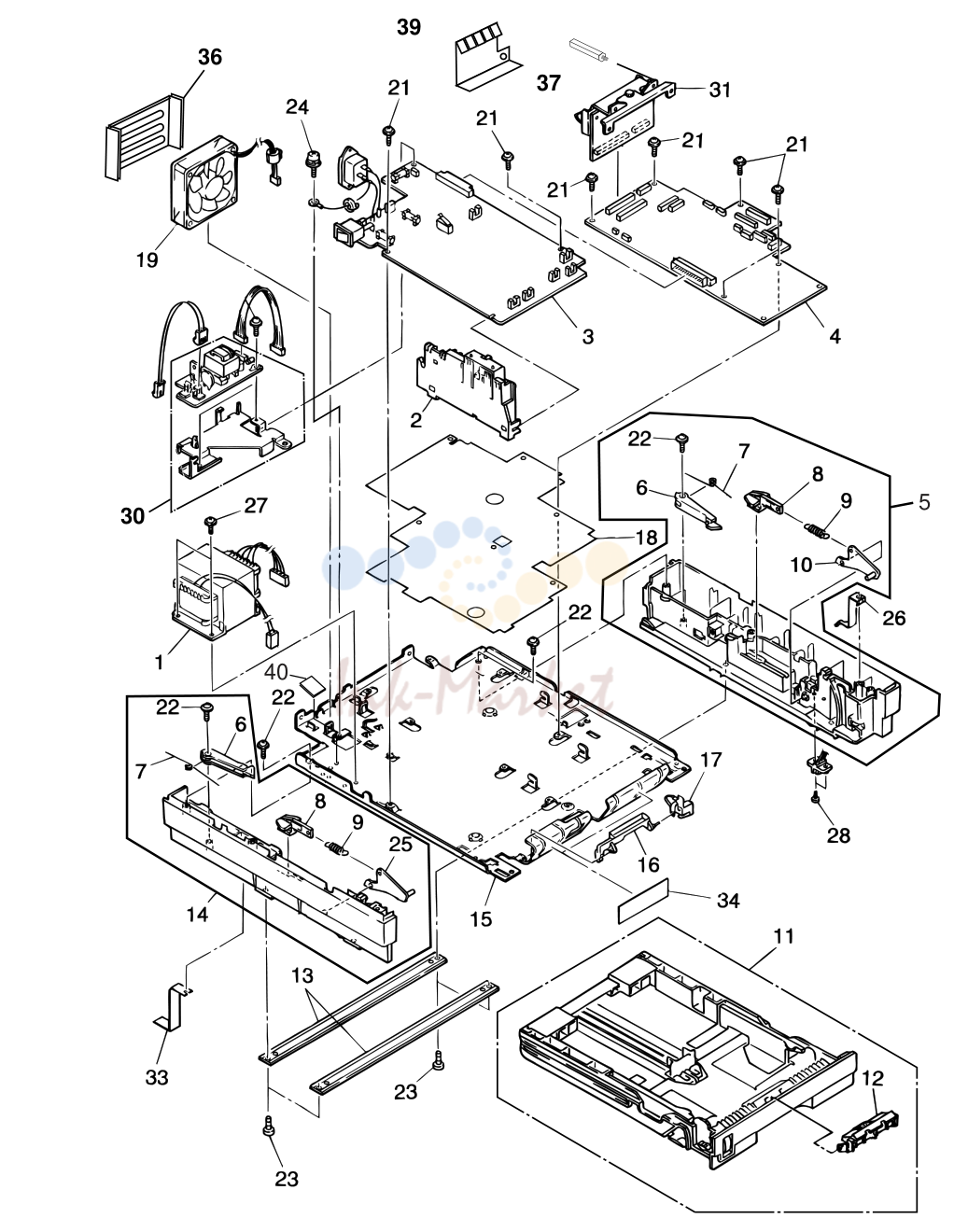

4. SECTION 4 BASE ASSEMBLY

№	Артикул	Описание
2	3PA4083-6090G1 запросить цену →	Contact Assy.
4	40476108 запросить цену →	Board-E17-8
5	2YX4076-7012G001 запросить цену →	Cassette Guide (R) Assy.
6	3PP4083-7653P1 запросить цену →	Cassette Lock Lever
7	4PP4083-7655P1 запросить цену →	Cassette Lock Spring
8	4PP4122-1170P1 запросить цену →	Link Pull Lever
9	4PP4083-7666P1 запросить цену →	Sheet Spring
10	4PP4083-7658G1 запросить цену →	Sheet Link (R) Assy.
11	1PA4120-1162G1 запросить цену →	Paper Cassette Assy.
12	40259701 запросить цену →	Frame Assy.-Sepa
13	3PP4083-7660P1 запросить цену →	Beam Plate
14	2PA4076-7011G001 запросить цену →	Cassette Guide (L) Assy.
15	1PP4120-1078P001 запросить цену →	Base Plate
16	3PP4083-6154P1 запросить цену →	Cassette Detection Lever
17	4PP4083-7667P1 запросить цену →	Paper End Sensor Lever
18	2PB4120-1103P1 запросить цену →	Insulator Plate
19	4YB4120-1119P1 запросить цену →	DC Fan Motor
21		Screw
22		Screw
23		Screw
24		Screw
25	4PP4083-7657G1 запросить цену →	Sheet Link (L) Assy.
26	4PP4083-7662P1 запросить цену →	FG Plate C
27		Screw
28		Screw
30	40521301 запросить цену →	Plate Assy.-SPSU 1 (230V)
31	40123401 запросить цену →	Plate Assy.-PC I/F 1 Option
33	4PP4083-7665P001 запросить цену →	FG Plate D
34	4YC4061-5115P001 запросить цену →	Polyethylene Tape
36	40275501 запросить цену →	Plate-Guard
37	PB4120-1130P001 запросить цену →	Screw-Hexagon 2 Option
39	4PP4120-1187P001 запросить цену →	Plate Earth (PCFX) 1 Option
40	40597801 запросить цену →	Rubber-Damping

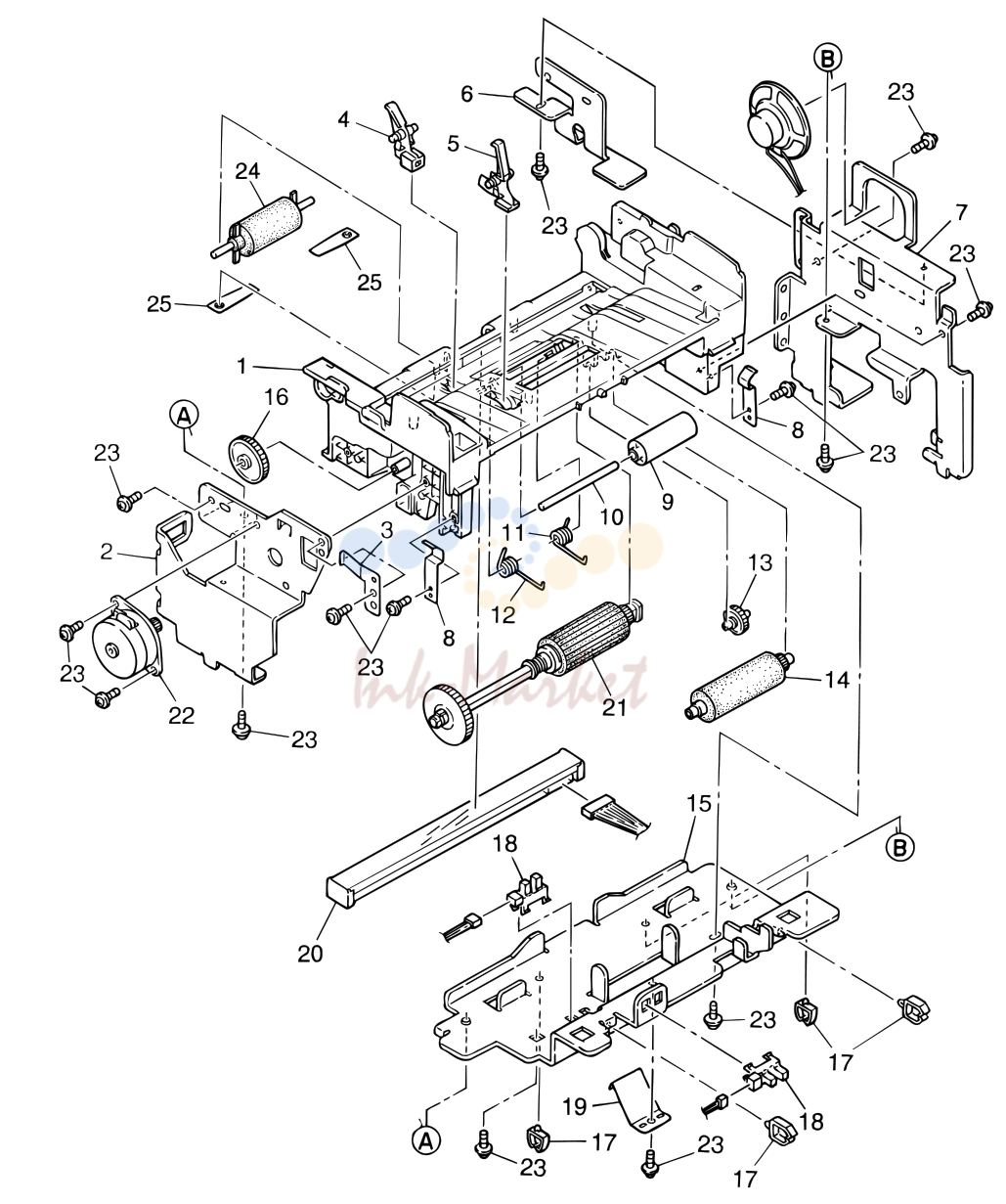

5. SECTION 5 SCAN UNIT

№	Артикул	Описание
1	1PP4120-1015P001 запросить цену →	Scanner Frame
2	2PP4120-1034P1 запросить цену →	Scanner Base Frame (L)
3	4PP4120-1023P1 запросить цену →	Earth Plate ADF
4	3PP4120-1017P1 запросить цену →	PC2 Lever
5	3PP4120-1016P1 запросить цену →	PC1 Lever
6	3PP4120-1038P1 запросить цену →	Pocket Plate
7	2PP4120-1037P1 запросить цену →	Scanner Base Frame (R)
8	4PP4120-1032P1 запросить цену →	Latch Spring
9	4PP3529-5045P1 запросить цену →	Pinch Roller
10	4PP4120-1020P1 запросить цену →	Pinch Roller Shaft
11	4PP4120-1022P1 запросить цену →	Pinch Spring R
12	4PP4120-1021P1 запросить цену →	Pinch Spring L
13	4PP3529-5033P1 запросить цену →	Gear (Z20)
14	4PA3529-5082G1 запросить цену →	Sub-roller Assy.
15	2PP4120-1029P1 запросить цену →	Scanner Bottom Plate
16	4PP3529-5039P1 запросить цену →	Gear (Z81/15)
17	4PB3527-5803P1 запросить цену →	Mini Clamp Holder
18	4YB4120-1137P1 запросить цену →	Photo Sensor
19	4PP4120-1030P1 запросить цену →	Sensor Spring
20	40141401 запросить цену →	Contact Image Sensor-A4 1 300DPI
21	3PA4120-1018G1 запросить цену →	ADF Roller Assy.
22	40047601 запросить цену →	Motor-S (FX-VP)
23		Screw
24	4PB4120-1024P001 запросить цену →	Eject Pinch Roller
25	4PP4120-1025P001 запросить цену →	Eject Pinch Spring

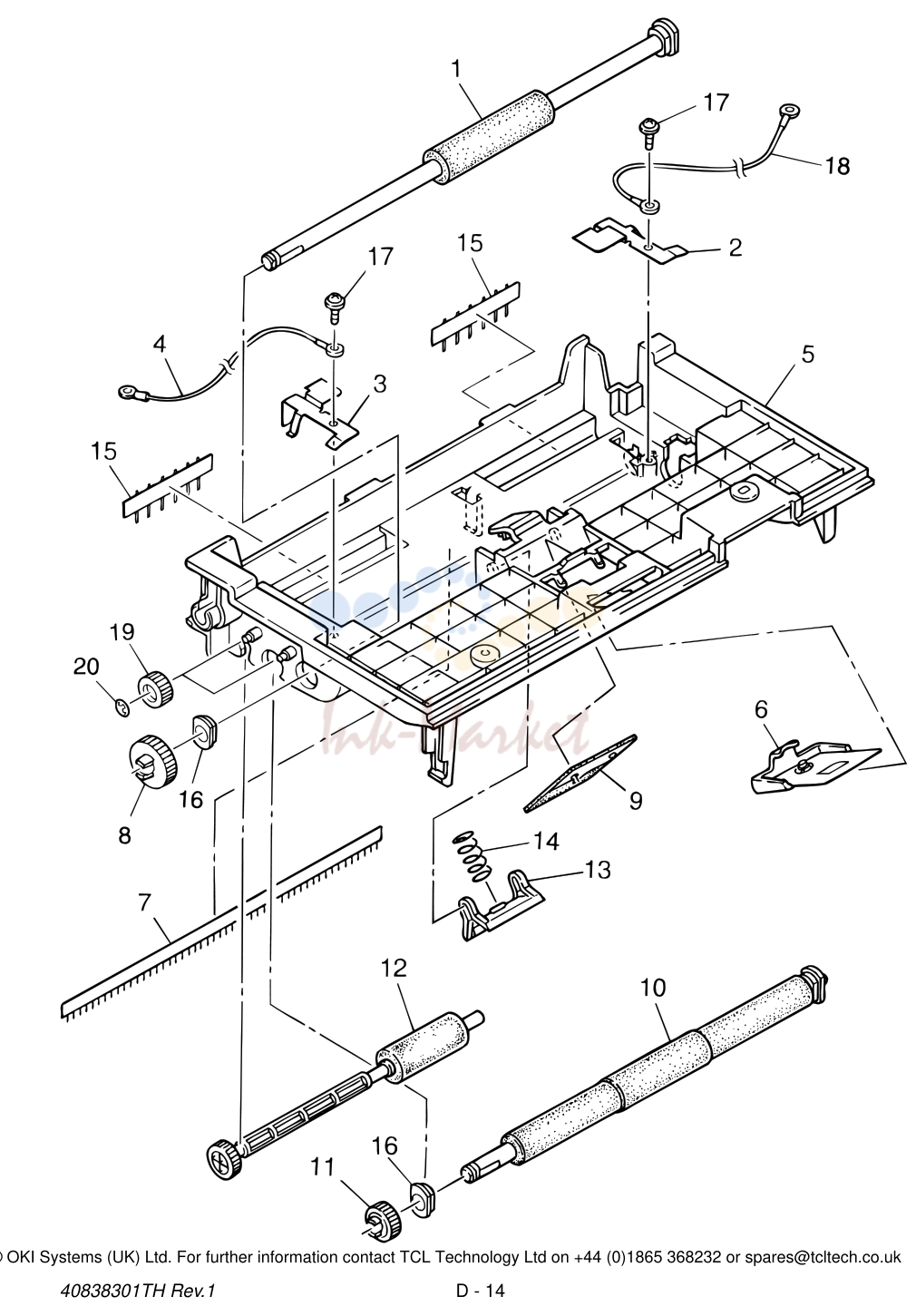

6. SECTION 6 PAPER GUIDE U ASSEMBLY

№	Артикул	Описание
1	3PA4120-1045G1 запросить цену →	Feed Roller (1) Assy.
2	4PP4120-1226P001 запросить цену →	Earth Plate (SR)
3	4PP4120-1227P001 запросить цену →	Earth Plate (SL)
4	4YS4011-1714P2 запросить цену →	Earth Cord
5	1PP4120-1040P001 запросить цену →	Paper Guide (U)
6	4PA4120-1041G1 запросить цену →	Pinch Plate Assy.
7	4PB4120-1051P1 запросить цену →	Diselectrication Brush
8	4PP3529-5035P1 запросить цену →	Gear (Z28)
9	4PA3529-5087G1 запросить цену →	Separation Rubber Assy.
10	3PA4120-1049G1 запросить цену →	Sensor Roller Assy.
11	4PP3529-5034P1 запросить цену →	Gear (Z22)
12	3PA4120-1052G1 запросить цену →	Exit Roller Assy.
13	4PP3527-5153P1 запросить цену →	Back-up Plate
14	4PP4120-1044P1 запросить цену →	ADF Spring
15	4PB4120-1051P2 запросить цену →	Diselectrication Brush
16	4PP3522-3568P1 запросить цену →	Bearing ADF
17		Screw
18	4YS4011-1714P3 запросить цену →	Earth Cord
19	4PP3527-5034P001 запросить цену →	Gear (Z16)
20	4PB4013-3501P003 запросить цену →	CS-Ring (CS4-SUS)

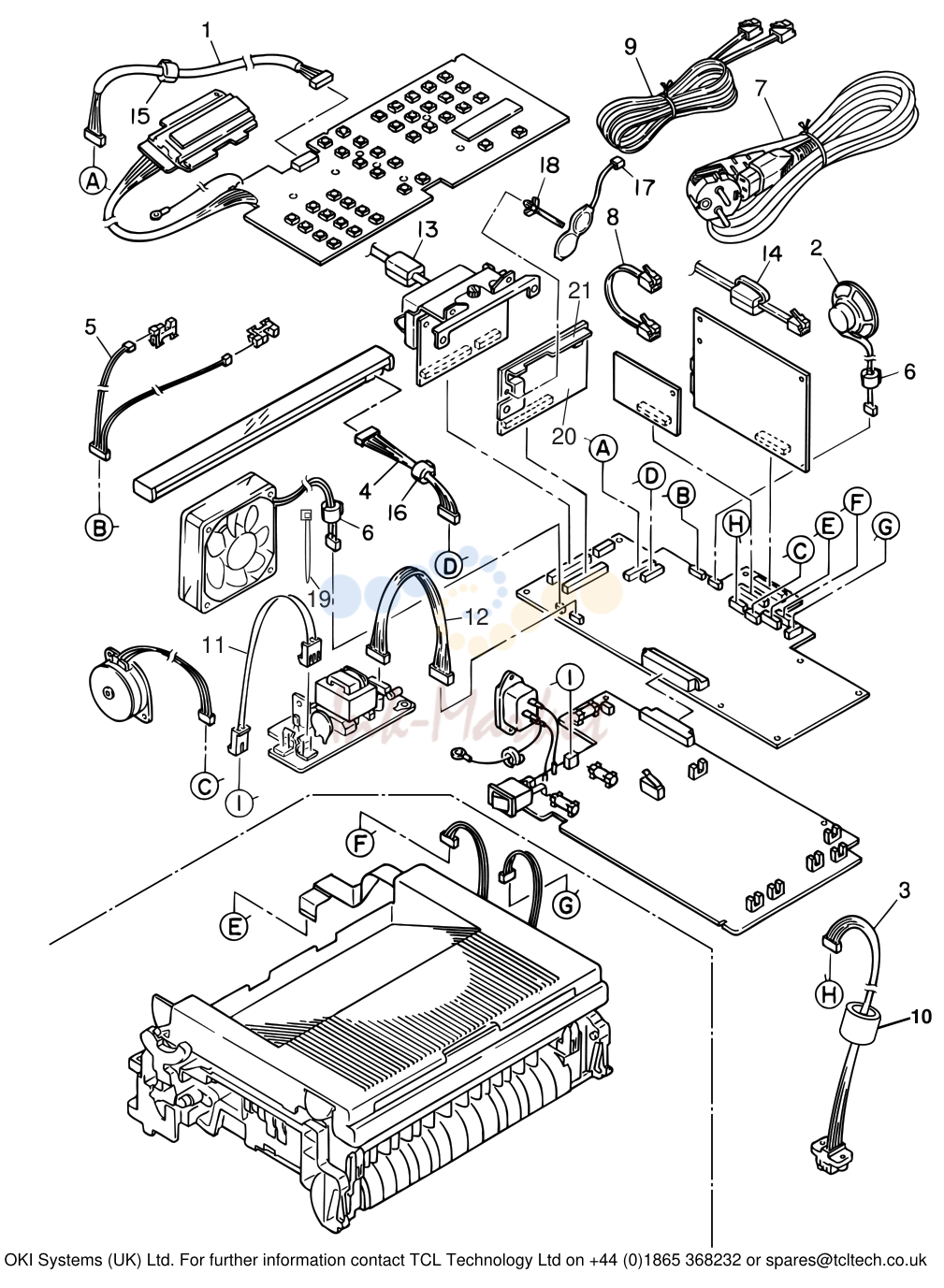

7. SECTION 7 CABLES

№	Артикул	Альт. артикул	Описание
1	40040002 запросить цену →		CONN Cord-Wire (OPE)
2	4YB4120-1026P1 запросить цену →		Speaker
3	3YS4111-3527P2 запросить цену →		Connector Code (2nd Tray)
4	4YS4111-3441P1 запросить цену →		P.W.A. Connector Cord 1 (CIS)
5	4YS4111-3442P1 запросить цену →		P.W.A. Connector Cord 1 (PC1/2)
6	1051070C0001 запросить цену →	TFC-16813	Core
8	4YS4111-5581P001 запросить цену →		Cord (TEL1-TEL2)
10	105A1051C3002 запросить цену →		Ferrite Core G
11	40048201 запросить цену →		Connection Cord-Wire (PSU)
12	40040101 запросить цену →		Connection Cord-Wire (SPSU)
13	105A1062C0002 запросить цену →	0443-167251	Core
14	105A1068C1004 запросить цену →	5FC-8	Core
15	105A1070C0004 запросить цену →	TFC-23-11-14	Core
16	105A1070C0003 запросить цену →		Ferrite Core E
17	4YB4120-1094P0001 запросить цену →		Secondary Battery
18	4LP-1466 запросить цену →		Snap Band
19	4LP-6401-B1 запросить цену →		Tying Cord
20	40231702 запросить цену →	Board-MEM-2MB	1 Bosch
21	40029201 запросить цену →		Plate-MEM 1 Bosch

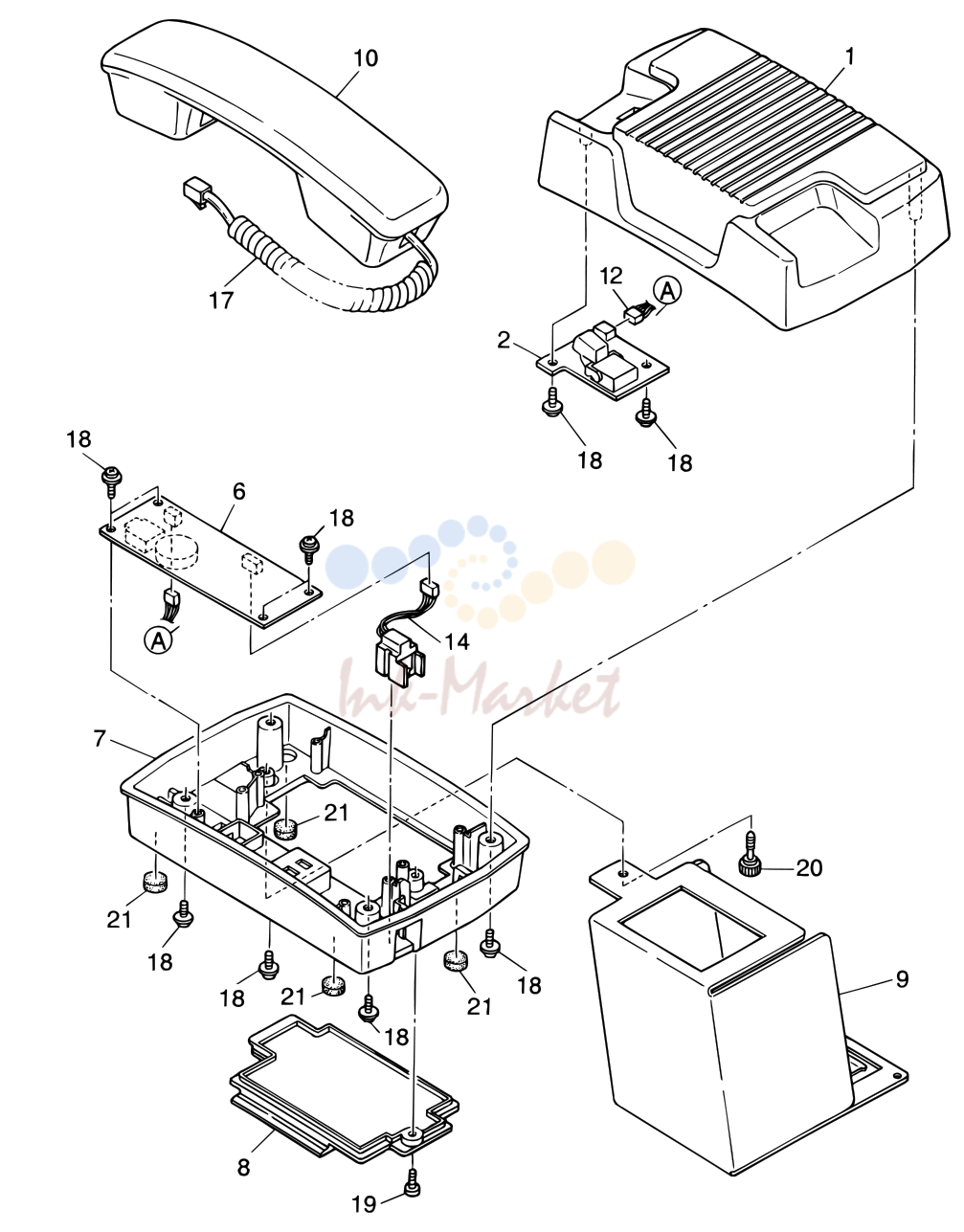

8. SECTION 8 OPTION TELEPHONE (US)

№	Артикул	Описание
1	1PP4120-1095P011 запросить цену →	Cradle
2	4YA4129-1006G001 запросить цену →	Board-Hook
6	4YA4129-1005G001 запросить цену →	Board-TELU
7	1PP4120-1096P001 запросить цену →	Base-Cradle
8	3PP4120-1097P001 запросить цену →	Cover-Terminal
9	3PA4120-1140G001 запросить цену →	Attachment-Assembly
10	4YB3512-2029G004 запросить цену →	Handset
12	4YS4111-5552P001 запросить цену →	Connection-Cord
14	4YS4111-5551P001 запросить цену →	Moduler-Jack-Cord
17	4YS3522-1252G002 запросить цену →	Cord-Handset
18		Tapping-Screw
19		Screw
20	4PB4120-1136P001 запросить цену →	Knob-Screw
21	4PB4016-1960P001 запросить цену →	Rubber-Hoot
1	1PP4120-1095P012 запросить цену →	Cradle
2	4YA4129-1006G001 запросить цену →	Board-Hook
6	4YA4129-1005G001 запросить цену →	Board-TELU
7	1PP4120-1096P002 запросить цену →	Base-Cradle
8	3PP4120-1097P002 запросить цену →	Cover-Terminal
9	3PA4120-1140G001 запросить цену →	Attachment-Assembly
10	4YB3512-2029G001 запросить цену →	Handset
12	4YS4111-5552P001 запросить цену →	Connection-Cord
14	4YS4111-5551P001 запросить цену →	Moduler-Jack-Cord
17	4YS3522-1252G002 запросить цену →	Cord-Handset
18		Tapping-Screw
19		Screw
20	4PB4120-1136P001 запросить цену →	Knob-Screw
21	4PB4016-1960P001 запросить цену →	Rubber-Hoot

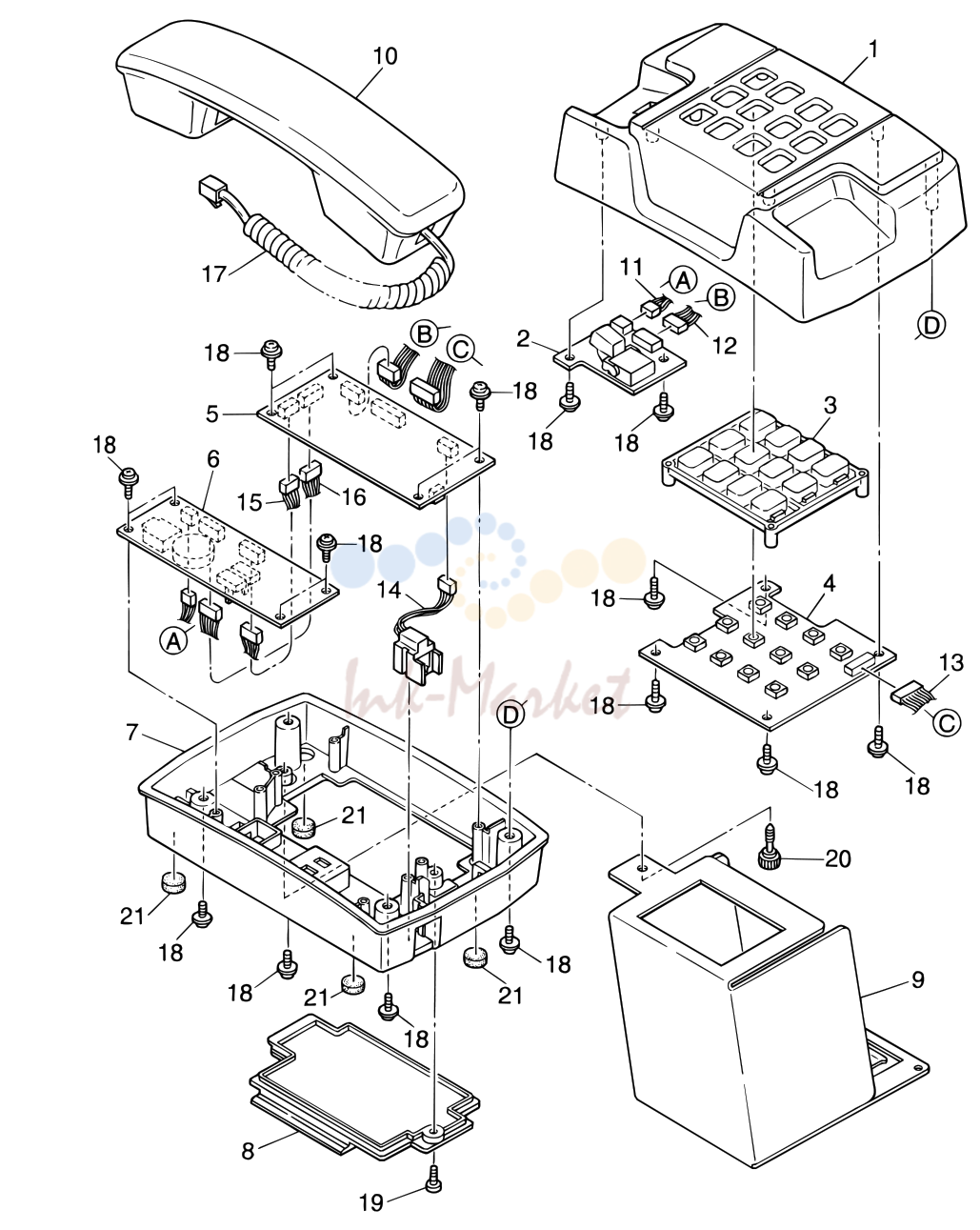

9. SECTION 8 OPTION TELEPHONE (UK, ITA, NOR, DEN, BEL)

№	Артикул	Описание
1	1PP4120-1095P011 запросить цену →	Cradle
2	4YA4129-1006G001 запросить цену →	Board-Hook
3	2PP4120-1068P001 запросить цену →	Ten-Key
4	4YA4129-1003G001 запросить цену →	Board-Tenkey
5	4YU3528-1022G014 запросить цену →	Board-TEL W1
6	4YA4129-1004G001 запросить цену →	Board-NTIF
7	1PP4120-1096P001 запросить цену →	Base-Cradle
8	3PP4120-1097P001 запросить цену →	Cover-Terminal
9	3PA4120-1140G001 запросить цену →	Attachment-Assembly
10	4YB3512-2029G004 запросить цену →	Handset
11	4YS4111-5553P001 запросить цену →	Connection-Cord
12	4YS4111-5552P001 запросить цену →	Connection-Cord
13	4YS4111-5556P001 запросить цену →	Connection-Cord
14	4YS4111-5551P001 запросить цену →	Moduler-Jack-Cord
15	4YS4111-5554P001 запросить цену →	Connection-Cord
16	4YS4111-5555P001 запросить цену →	Connection-Cord
17	4YS3522-1252G002 запросить цену →	Cord-Handset
18		Tapping-Screw
19		Screw
20	4PB4120-1136P001 запросить цену →	Knob-Screw
21	4PB4016-1960P001 запросить цену →	Rubber-Hoot
1	1PP4120-1095P002 запросить цену →	Cradle
2	4YA4129-1006G001 запросить цену →	Board-Hook
3	2PP4120-1068P002 запросить цену →	Ten-Key
4	4YA4129-1003G001 запросить цену →	Board-Tenkey
5	4YU3528-1022G014 запросить цену →	Board-TEL W1
6	4YA4129-1004G001 запросить цену →	Board-NTIF
7	1PP4120-1096P002 запросить цену →	Base-Cradle
8	3PP4120-1097P002 запросить цену →	Cover-Terminal
9	3PA4120-1140G001 запросить цену →	Attachment-Assembly
10	4YB3512-2029G001 запросить цену →	Handset
11	4YS4111-5553P001 запросить цену →	Connection-Cord
12	4YS4111-5552P001 запросить цену →	Connection-Cord
13	4YS4111-5556P001 запросить цену →	Connection-Cord
14	4YS4111-5551P001 запросить цену →	Moduler-Jack-Cord
15	4YS4111-5554P001 запросить цену →	Connection-Cord
16	4YS4111-5555P001 запросить цену →	Connection-Cord
17	4YS3522-1252G002 запросить цену →	Cord-Handset
18		Tapping-Screw
19		Screw
20	4PB4120-1136P001 запросить цену →	Knob-Screw
21	4PB4016-1960P001 запросить цену →	Rubber-Hoot

10. SECTION 8 OPTION TELEPHONE (HOL, GER, FRA, SWITZ, AUT, INT'L)

№	Артикул	Описание
1	1PP4120-1095P011 запросить цену →	Cradle
2	4YA4129-1006G001 запросить цену →	Board-Hook
7	1PP4120-1096P001 запросить цену →	Base-Cradle
8	3PP4120-1097P001 запросить цену →	Cover-Terminal
9	3PA4120-1140G001 запросить цену →	Attachment-Assembly
10	4YB3512-2029G004 запросить цену →	Handset
11	4YS4111-5553P001 запросить цену →	Connection-Cord
12	4YS4111-5552P001 запросить цену →	Connection-Cord
14	4YS4111-5551P001 запросить цену →	Moduler-Jack-Cord
16	4YS4111-5555P001 запросить цену →	Connection-Cord
17	4YS3522-1252G002 запросить цену →	Cord-Handset
18		Tapping-Screw
19		Screw
20	4PB4120-1136P001 запросить цену →	Knob-Screw
21	4PB4016-1960P001 запросить цену →	Rubber-Hoot
1	1PP4120-1095P012 запросить цену →	Cradle
2	4YA4129-1006G001 запросить цену →	Board-Hook
7	1PP4120-1096P002 запросить цену →	Base-Cradle
8	3PP4120-1097P002 запросить цену →	Cover-Terminal
9	3PA4120-1140G001 запросить цену →	Attachment-Assembly
10	4YB3512-2029G001 запросить цену →	Handset
11	4YS4111-5553P001 запросить цену →	Connection-Cord
12	4YS4111-5552P001 запросить цену →	Connection-Cord
14	4YS4111-5551P001 запросить цену →	Moduler-Jack-Cord
16	4YS4111-5555P001 запросить цену →	Connection-Cord
17	4YS3522-1252G002 запросить цену →	Cord-Handset
18		Tapping-Screw
19		Screw
20	4PB4120-1136P001 запросить цену →	Knob-Screw
21	4PB4016-1960P001 запросить цену →	Rubber-Hoot

Источник: Инк-Маркет.ру.

← Все статьи
