Okifax 5200 / 5300 / 5500 / 5600 — каталог запчастей со схемами

Содержание

• 1. OKIFAX 5000 series
• 2. OKIFAX 5000 series
• 3. OKIFAX 5000 series
• 4. OKIFAX 5000 series
• 5. OKIFAX 5000 series
• 6. OKIFAX 5000 series
• 7. OKIFAX 5000 series
• 8. OKIFAX 5000 series
• 9. OKIFAX 5000 series
• 10. OKIFAX 5000 series

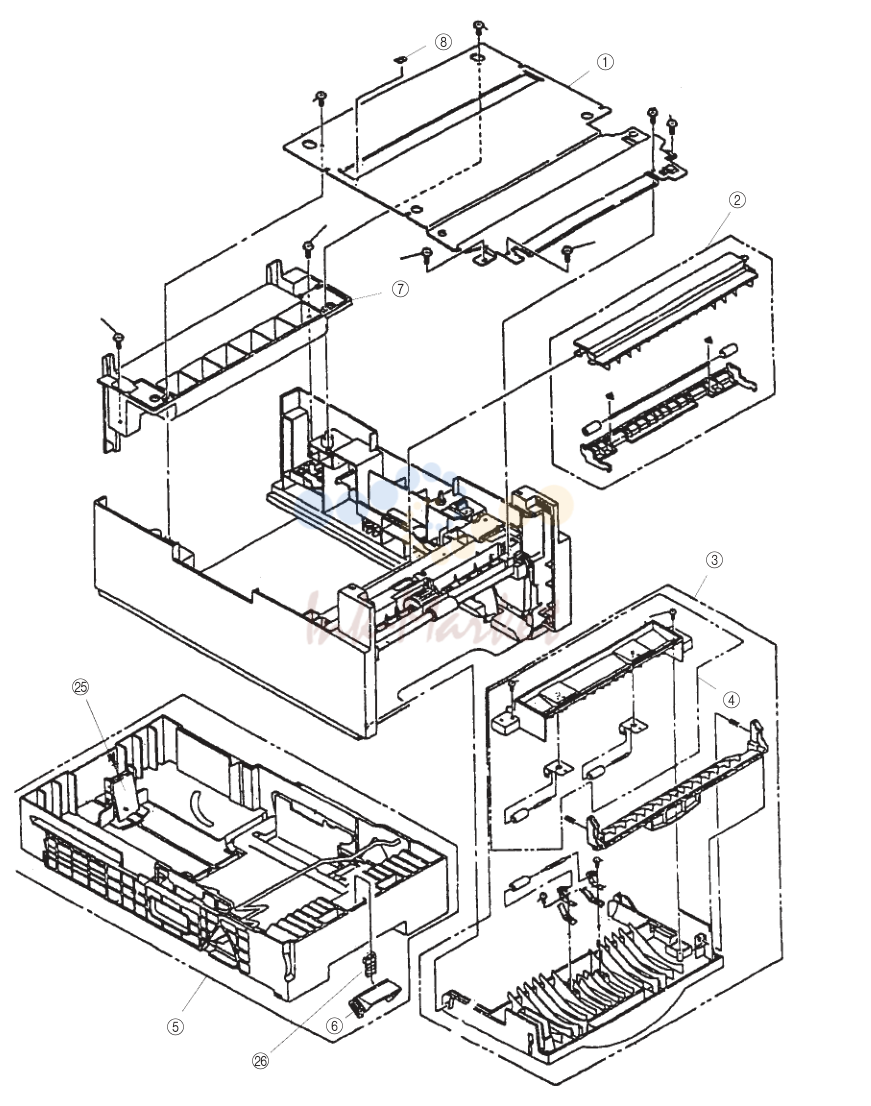

• 11. PARTS LIST

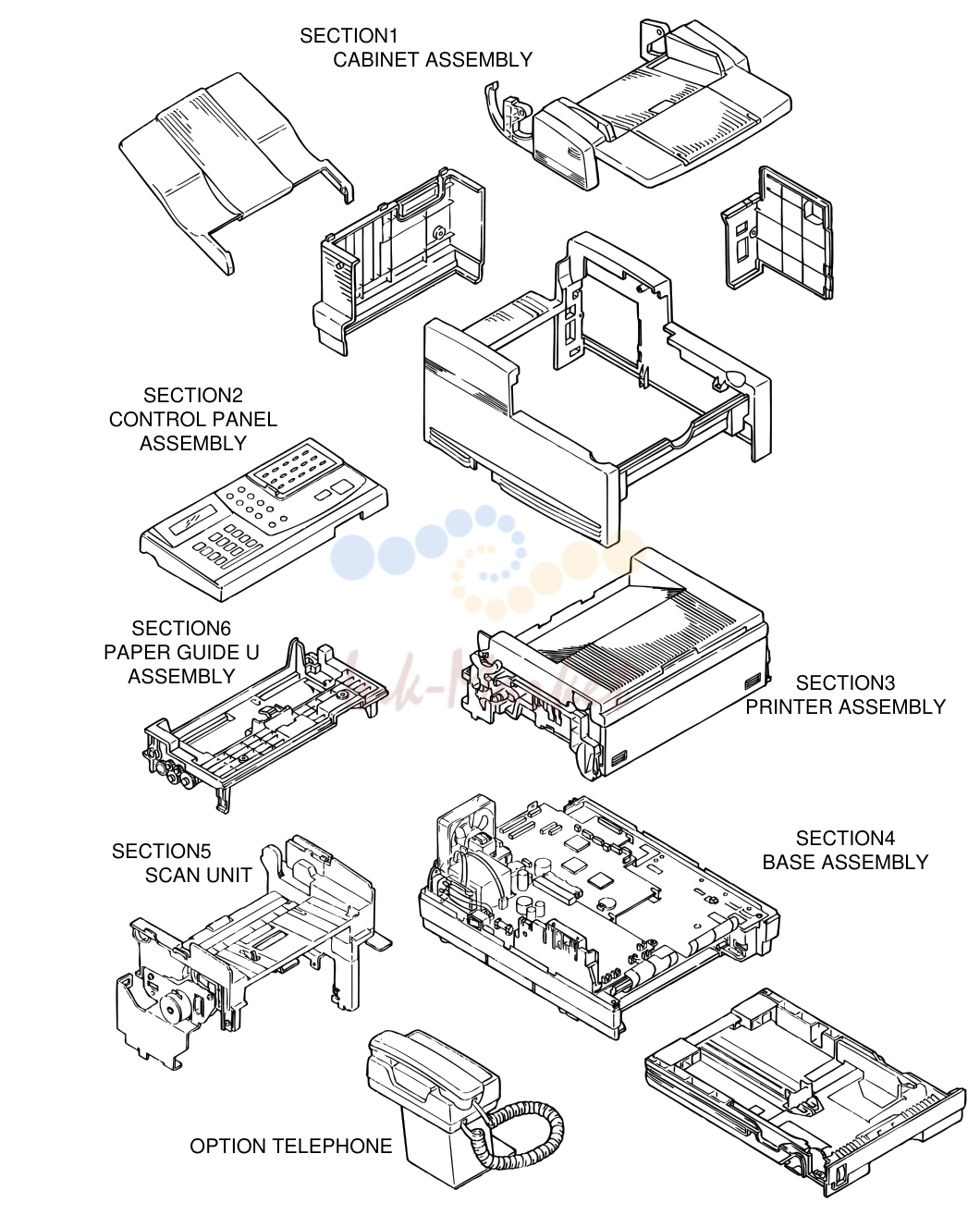

1. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
8	3PP4120-1088P1 запросить цену →		Partition Plate
10	1PP4120-1093P1 запросить цену →		Stacker
11			Screw
12			Screw
13			Screw
14	4PB4120-1136P1 запросить цену →		Knob Screw
15	4PP4120-1161G1 запросить цену →		Assist Guide
16	223A7010P003 запросить цену →		Dust Cover 1 Note
17	40275501 запросить цену →		Plate-guard

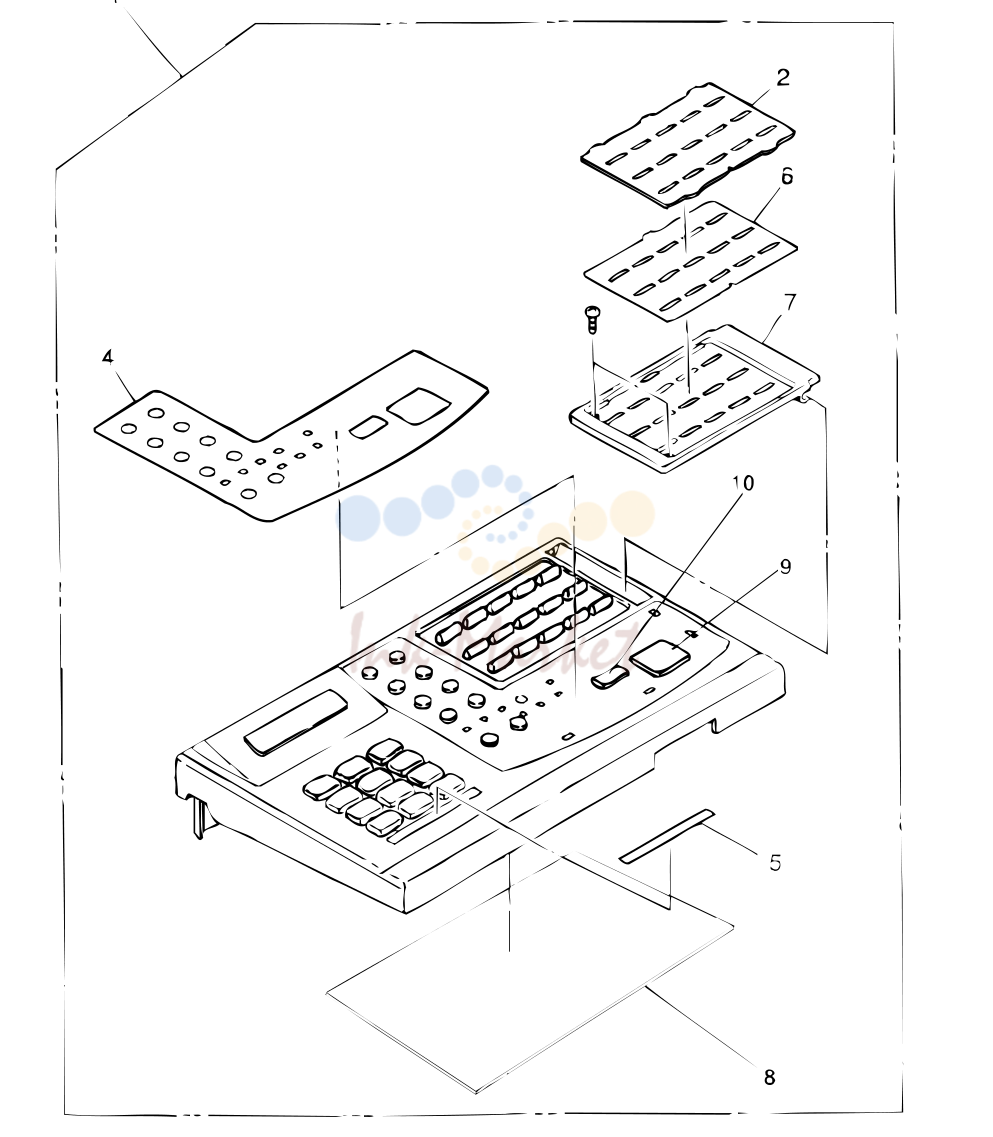

2. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
2	4PB4120-1074P1 запросить цену →		One-touch Cover Film-151/175 1 Note
3	4PB4120-1073P101 запросить цену →		One-touch Sheet-151/175 1 Note
8	40086801 запросить цену →		Board-05W
2			9a 40075001 Button-Start (S) 1 OKI, TN
2			10a 40075101 Button-Stop (S) 1 OKI, TN

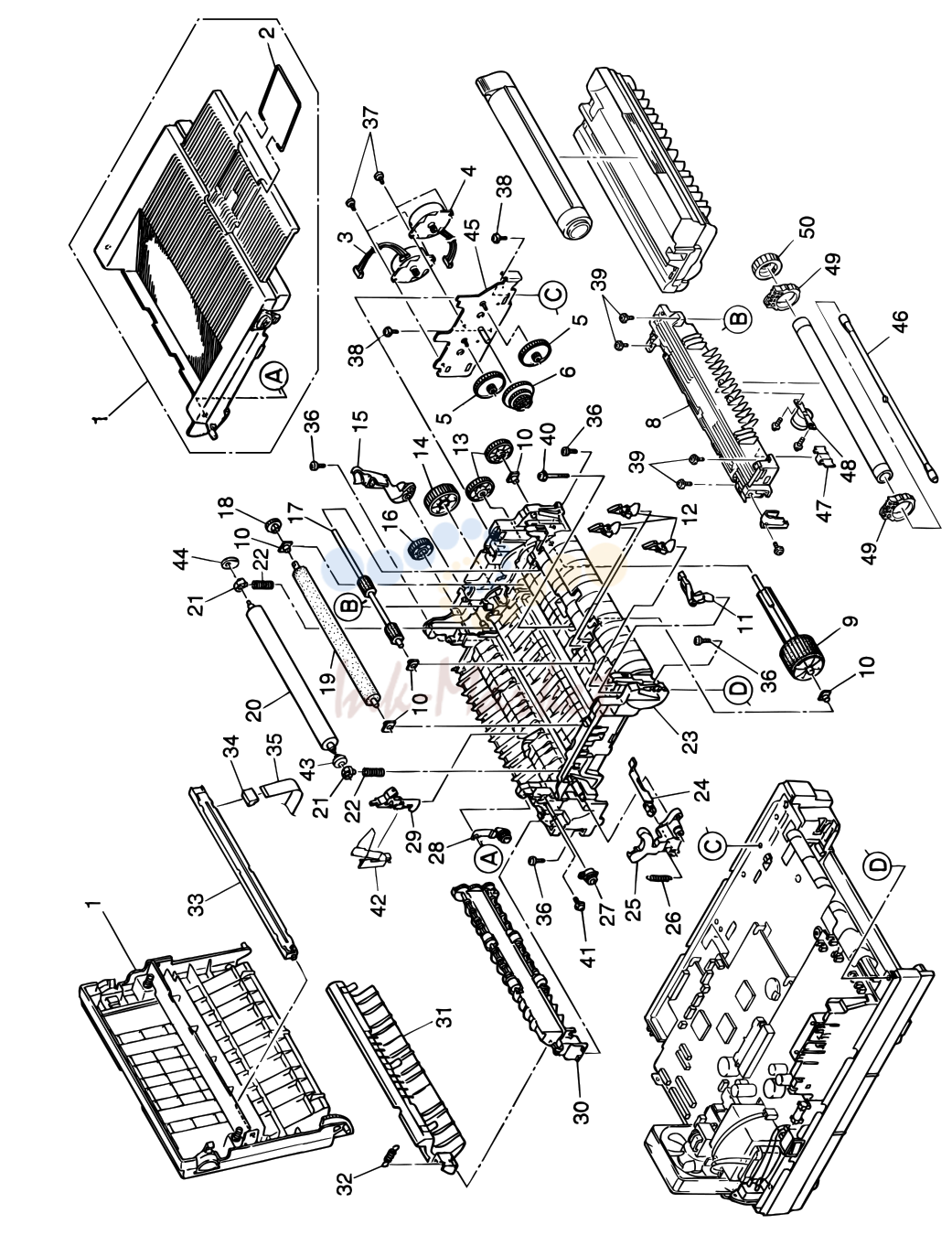

3. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
1	2PA4120-1214G1 запросить цену →		Stacker Cover Assy.
2	4PB3517-1567P1 запросить цену →		Guide Wire
3	4YB4120-1117P1 запросить цену →		Pulse Motor (Main)
4	4YB4120-1118P1 запросить цену →		Pulse Motor (Resist)
5	4PP4083-2593P1 запросить цену →		Idle Gear (Z90/16)
6	3PP4083-6076P1 запросить цену →		Reduce Speed Gear
9	3PA4122-1295G1 запросить цену →		Hopping Roller Assy.
10	4PP4083-6022P2 запросить цену →		Bearing
11	4PP4083-6086G1 запросить цену →		Toner Sensor (Adhesive)
12	4PP4083-6083P1 запросить цену →		Sensor Plate (Inlet)
13	4PB4083-6024P1 запросить цену →		One-way Clutch Gear
14	4PP4083-6080P1 запросить цену →		Idle Gear (Z36)
15	3PP4083-6054P1 запросить цену →		Reset Lever (R)
16	4PP4083-6081P1 запросить цену →		Idle Gear (Z22)
17	3PB4083-6030P1 запросить цену →		Resistration Roller
18	4PP4083-6042P1 запросить цену →		TR Gear
2			19 3YB4083-7640P2 Transfer Roller
20	3PB4083-6064P2 запросить цену →		Back-up Roller
21	4PP4083-6052P1 запросить цену →		Bush
22	4PP4083-6065P1 запросить цену →		Bias Spring
23	1PP4083-6035G001 запросить цену →		Lower Base Sub Assy.
24	3PP4083-6058P1 запросить цену →		Switch Arm
25	3PP4083-6053P1 запросить цену →		Reset Lever (L)
26	4PP4083-6057P1 запросить цену →		Reset Spring
27	4PB4083-6197P1 запросить цену →		Dumper
28	4PP4083-6191G1 запросить цену →		Dumper Arm
29	4PA4083-6025G1 запросить цену →		Sensor Plate (Outlet)
30	2PA4120-1129G1 запросить цену →		Exit Roller Assy.
31	2PA4120-1085G1 запросить цену →		Release Guide Assy.
32	4PP4120-1087P1 запросить цену →		Release Spring
33	4YA4116-1228G1 запросить цену →		LED Head
34	224A1286P0140 запросить цену →	PX-14	PC Connector
35	4YX4120-1124G1 запросить цену →		LED Cable Assy.
36			Screw
37			Screw
38			Screw
39			Screw
40			Screw
41			Screw
42	4PA4120-1170G1 запросить цену →		Sensor Wire Assy.
43	4PP4120-1209P1 запросить цену →		Washer B
44	4PP4120-1210P1 запросить цену →		Washer C
45	3PP4083-6071G001 запросить цену →		Motor Plate Assembly
47	4PB4083-6106P001 запросить цену →		Heat Sensor
48	4PB4083-6293P001 запросить цену →		Thermostat A
49	4PB4083-6128P001 запросить цену →		Bearing B
50	4PP4083-6113P001 запросить цену →		Gear A

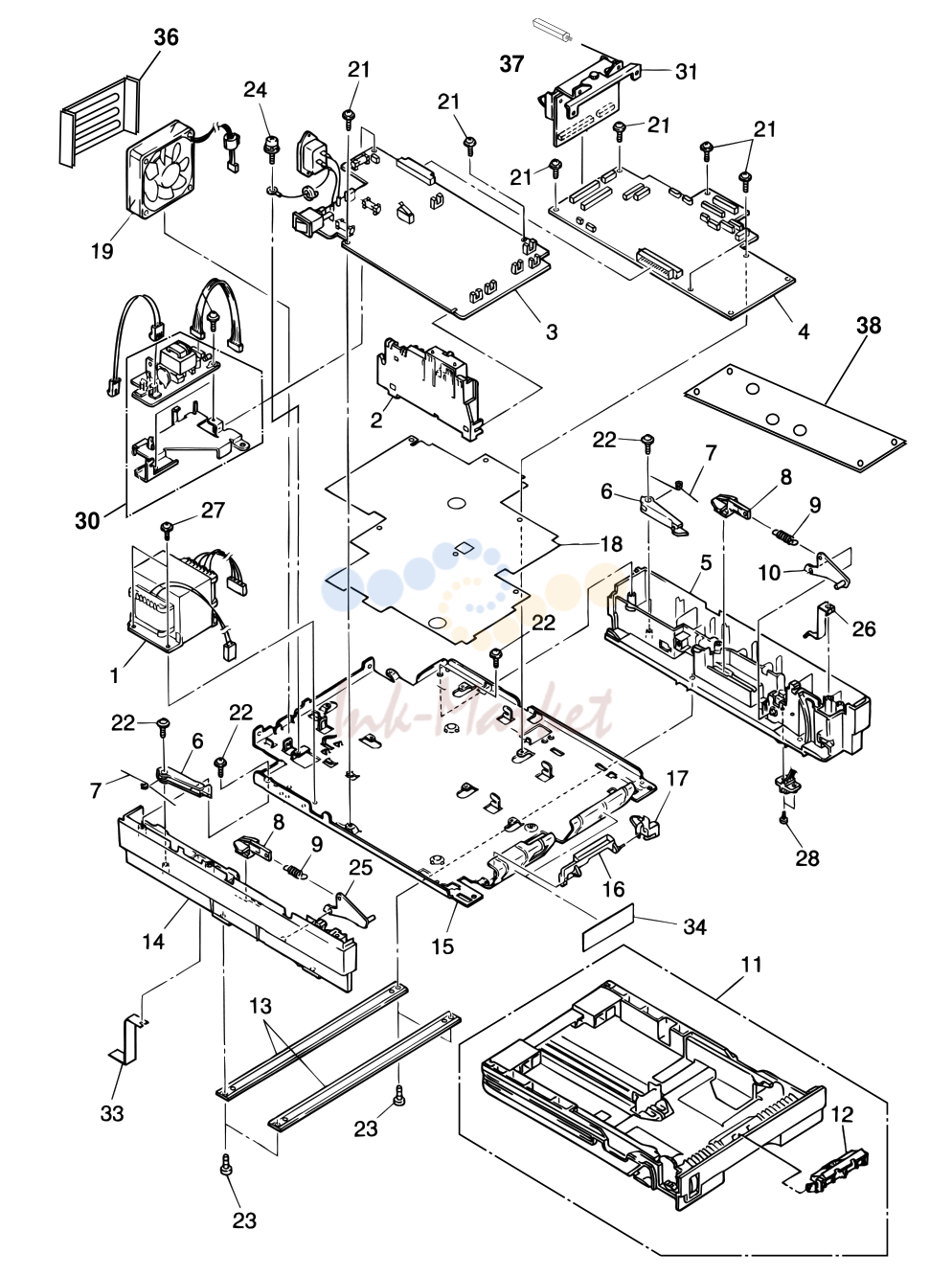

4. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
2	3PA4083-6090G1 запросить цену →		Contact Assy.
5	2YX4076-7012G001 запросить цену →		Cassette Guide (R) Assy.
6	3PP4083-7653P1 запросить цену →		Cassette Lock Lever
7	4PP4083-7655P1 запросить цену →		Cassette Lock Spring
8	4PP4122-1170P1 запросить цену →		Link Pull Block
9	4PP4083-7666P1 запросить цену →		Sheet Spring
10	4PP4083-7658G1 запросить цену →		Sheet Link (R)
11	1PA4120-1162G1 запросить цену →		Paper Cassette Assy.
12	3PP4083-5663G1 запросить цену →		Separation Frame Assy.
13	3PP4083-7660P1 запросить цену →		Beam
14	2PA4076-7011G001 запросить цену →		Cassette Guide (L) Assy.
15	1PP4120-1078P001 запросить цену →		Base Plate
16	3PP4083-6154P1 запросить цену →		Cassette Sensor Plate
17	4PP4083-7667P1 запросить цену →		Sensor Plate (Supply Paper)
18	2PB4120-1103P1 запросить цену →		Insulator
19	4YB4120-1119P1 запросить цену →		DC Fan Motor
21			Screw
22			Screw
23			Screw
24			Screw
25	4PP4083-7657G1 запросить цену →		Sheet Link (L)
26	4PP4083-7662P1 запросить цену →		FG Plate C
27			Screw
28			Screw
2			30 40521301 Plate Assy.-SPSU 1 (230V)
2			31a 40123401 Plate Assy.-PC I/F 1 Option
2			31b 40544901 Plate Assy.-ENC 1 For 5300ENC
33	4PP4083-7665P001 запросить цену →		FG Plate D
34	4YC4061-5115P001 запросить цену →		Polyethylene Tape
2			36 40275501 Plate-Guard
2			37 PB4120-1130P001 Screw-Hexagon 2 For 5300ENC
2			38 40545401 Sheet-Shield 1 For 5300ENC

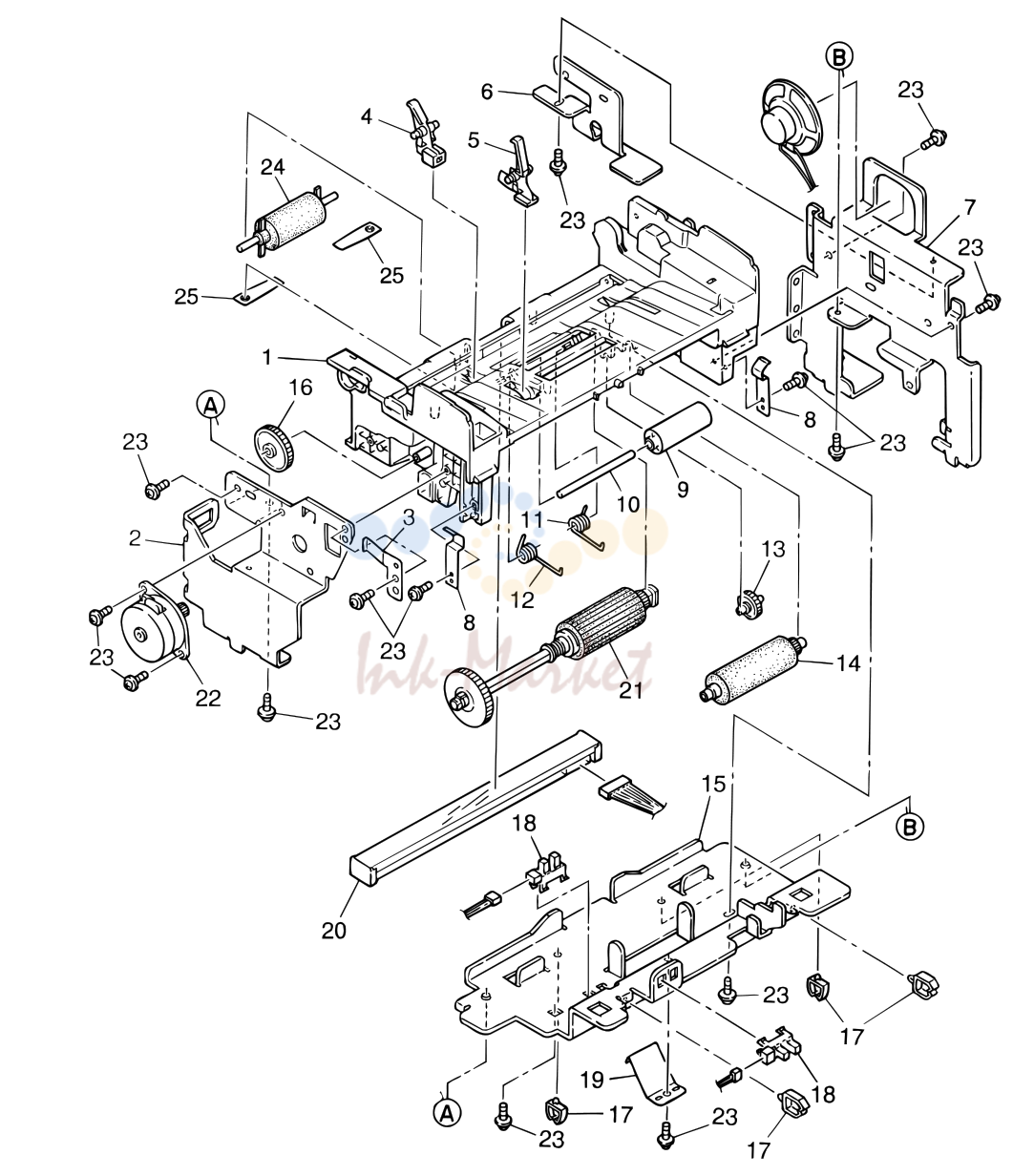

5. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
1	1PP4120-1015P001 запросить цену →		Scanner Frame
2	2PP4120-1034P1 запросить цену →		Scanner Base (L)
3	4PP4120-1023P1 запросить цену →		Earth Plate ADF
4	3PP4120-1017P1 запросить цену →		PC2 Lever
5	3PP4120-1016P1 запросить цену →		PC1 Lever
6	3PP4120-1038P1 запросить цену →		Pocket Plate
7	2PP4120-1037P1 запросить цену →		Scanner Base (R)
8	4PP4120-1032P1 запросить цену →		Latch Spring
9	4PP3529-5045P1 запросить цену →		Pinch Roller
10	4PP4120-1020P1 запросить цену →		Pinch Roller Shaft
11	4PP4120-1022P1 запросить цену →		Pinch Spring R
12	4PP4120-1021P1 запросить цену →		Pinch Spring L
13	4PP3529-5033P1 запросить цену →		Gear (Z20)
14	4PA3529-5082G1 запросить цену →		Sub-roller Assy.
15	2PP4120-1029P1 запросить цену →		Scanner Bottom Plate
16	4PP3529-5039P1 запросить цену →		Gear (Z81/15)
17	4PB3527-5803P1 запросить цену →		Mini Clamp
18	4YB4120-1137P1 запросить цену →		Photo Sensor
19	4PP4120-1030P1 запросить цену →		Scanner Spring
21	3PA4120-1018G1 запросить цену →		ADF Roller Assy.
22	40047601 запросить цену →		Motor-S (FX-VP)
23			Screw
24	4PB4120-1024P001 запросить цену →		Eject Pinch Roller
25	4PP4120-1025P001 запросить цену →		Eject Pinch Spring

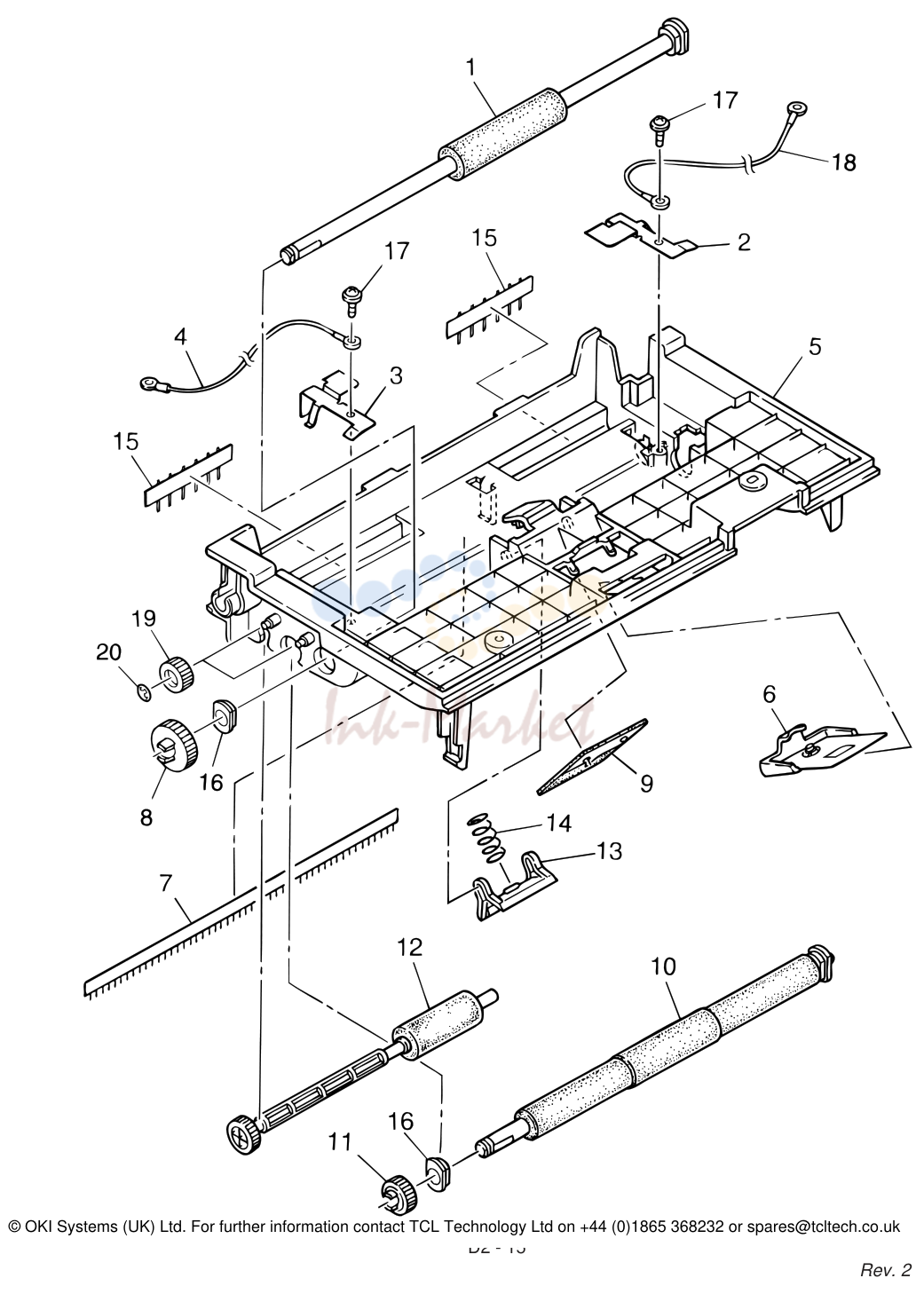

6. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
1	3PA4120-1045G1 запросить цену →		Feed Roller (1) Assy.
2	4PP4120-1226P001 запросить цену →		Earth Plate (SR)
3	4PP4120-1227P001 запросить цену →		Earth Plate (SL)
4	4YS4011-1714P2 запросить цену →		Earth Code
5	1PP4120-1040P001 запросить цену →		Paper Guide (U)
6	4PA4120-1041G1 запросить цену →		Pinch Plate Assy.
7	4PB4120-1051P1 запросить цену →		Electrical Discharge Brush
8	4PP3529-5035P1 запросить цену →		Gear (Z28)
9	4PA3529-5087G1 запросить цену →		Separation Rubber Assy.
10	3PA4120-1049G1 запросить цену →		Sensor Roller Assy.
11	4PP3529-5034P1 запросить цену →		Gear (Z22)
12	3PA4120-1052G1 запросить цену →		Exit Roller Assy.
13	4PP3527-5153P1 запросить цену →		Back-up Plate
14	4PP4120-1044P1 запросить цену →		ADF Spring
15	4PB4120-1051P2 запросить цену →		Electrical Discharge Brush
16	4PP3522-3568P1 запросить цену →		Bearing
17			Screw
18	4YS4011-1714P3 запросить цену →		Earth Code
19	4PP3527-5034P001 запросить цену →		Gear (Z16)
20	4PB4013-3501P003 запросить цену →		CS-Ring (CS4-SUS)

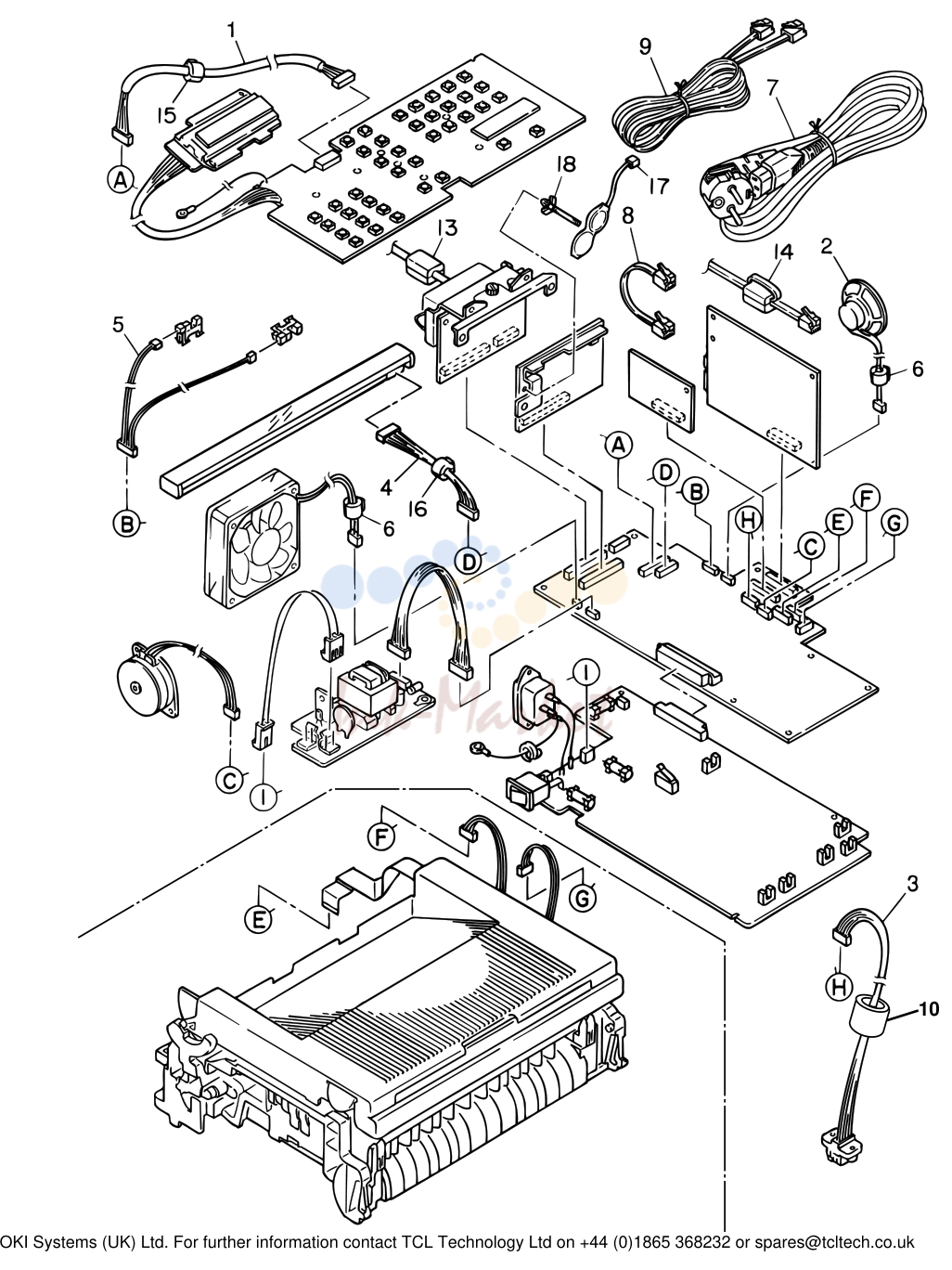

7. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
1	40040002 запросить цену →		CONN Cord-Wire (OPE)
2	4YB4120-1026P1 запросить цену →		Speaker
3	3YS4111-3527P2 запросить цену →		Connector Code (2nd Tray)
4	4YS4111-3441P1 запросить цену →		P.W.A. Connector Code 1 (CIS)
5	4YS4111-3442P1 запросить цену →		P.W.A. Connector Code 1 (PC1/2)
6	1051070C0001 запросить цену →	TFC-16813	Core
8	4YS4111-5581P001 запросить цену →		Cord (TEL1-TEL2)
2			10 105A1051C3002 Ferrite Core G
11	40048201 запросить цену →		Connection Cord-Wire (PSU)
12	40040101 запросить цену →		Connection Cord-Wire (SPSU)
13	105A1062C0002 запросить цену →	0443-167251	Core
14	105A1068C1004 запросить цену →	5FC-8	Core
15	105A1070C0004 запросить цену →	TFC-23-11-14	Core
16	105A1070C0003 запросить цену →		Ferrite Core E
17	4YB4120-1094P0001 запросить цену →		Secondary Battery
18	4LP-1466 запросить цену →		Snap Band

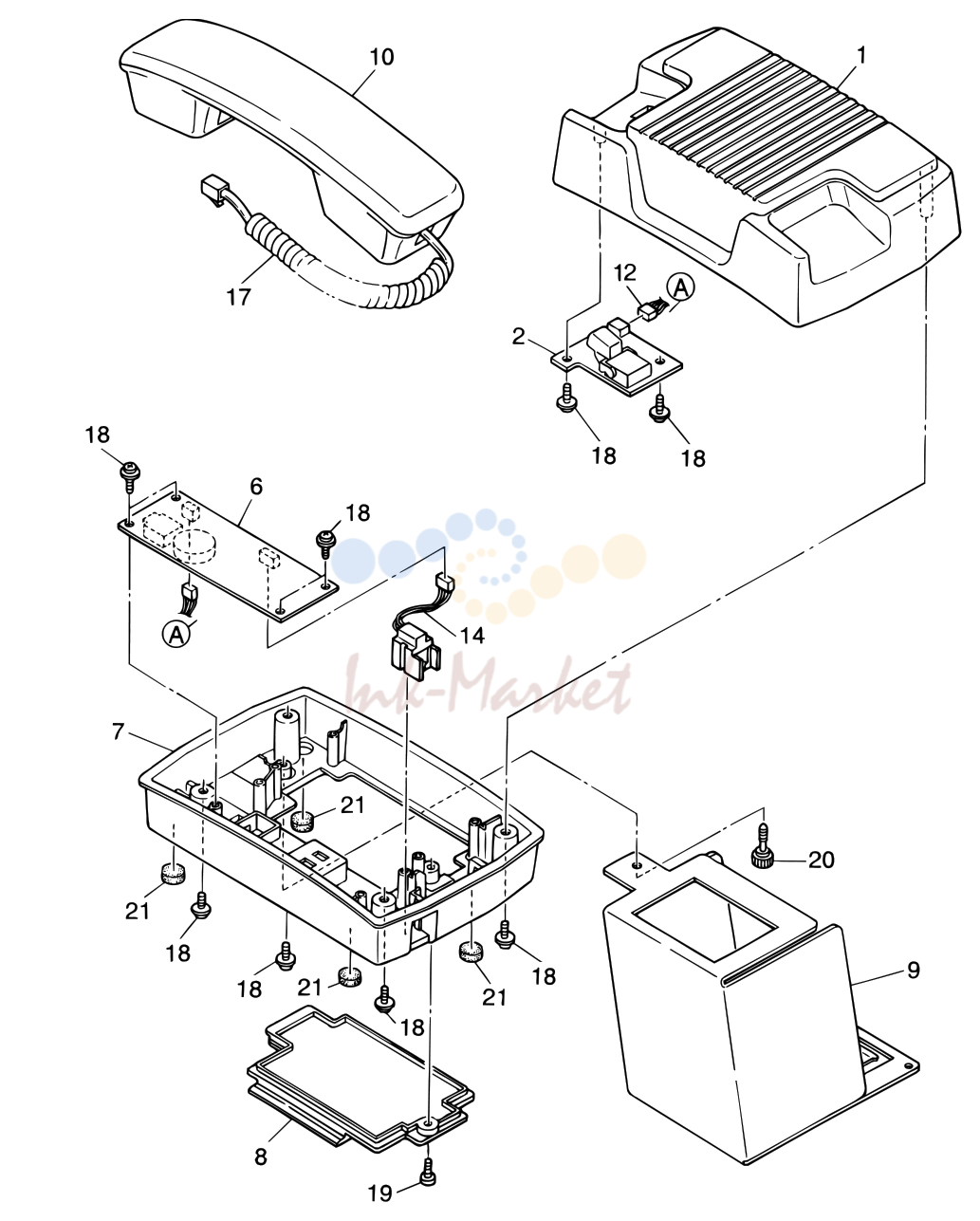

8. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
1	1PP4120-1095P011 запросить цену →		Cradle
2	4YA4129-1006G001 запросить цену →		Board-Hook
6	4YA4129-1005G001 запросить цену →		Board-TELU
7	1PP4120-1096P001 запросить цену →		Base-Cradle
8	3PP4120-1097P001 запросить цену →		Cover-Terminal
9	3PA4120-1140G001 запросить цену →		Attachment-Assembly 1 Except OKIOFFICE44
10	4YB3512-2029G004 запросить цену →		Handset
12	4YS4111-5552P001 запросить цену →		Connection-Cord
14	4YS4111-5551P001 запросить цену →		Moduler-Jack-Cord
17	4YS3522-1252G002 запросить цену →		Cord-Handset
18			Tapping-Screw
19			Screw
20	4PB4120-1136P001 запросить цену →		Knob-Screw 1 Except OKIOFFICE44
21	4PB4016-1960P001 запросить цену →		Rubber-Hoot
1	1PP4120-1095P012 запросить цену →		Cradle
2	4YA4129-1006G001 запросить цену →		Board-Hook
6	4YA4129-1005G001 запросить цену →		Board-TELU
7	1PP4120-1096P002 запросить цену →		Base-Cradle
8	3PP4120-1097P002 запросить цену →		Cover-Terminal
9	3PA4120-1140G001 запросить цену →		Attachment-Assembly
10	4YB3512-2029G001 запросить цену →		Handset
12	4YS4111-5552P001 запросить цену →		Connection-Cord
14	4YS4111-5551P001 запросить цену →		Moduler-Jack-Cord
17	4YS3522-1252G002 запросить цену →		Cord-Handset
18			Tapping-Screw
19			Screw
20	4PB4120-1136P001 запросить цену →		Knob-Screw
21	4PB4016-1960P001 запросить цену →		Rubber-Hoot

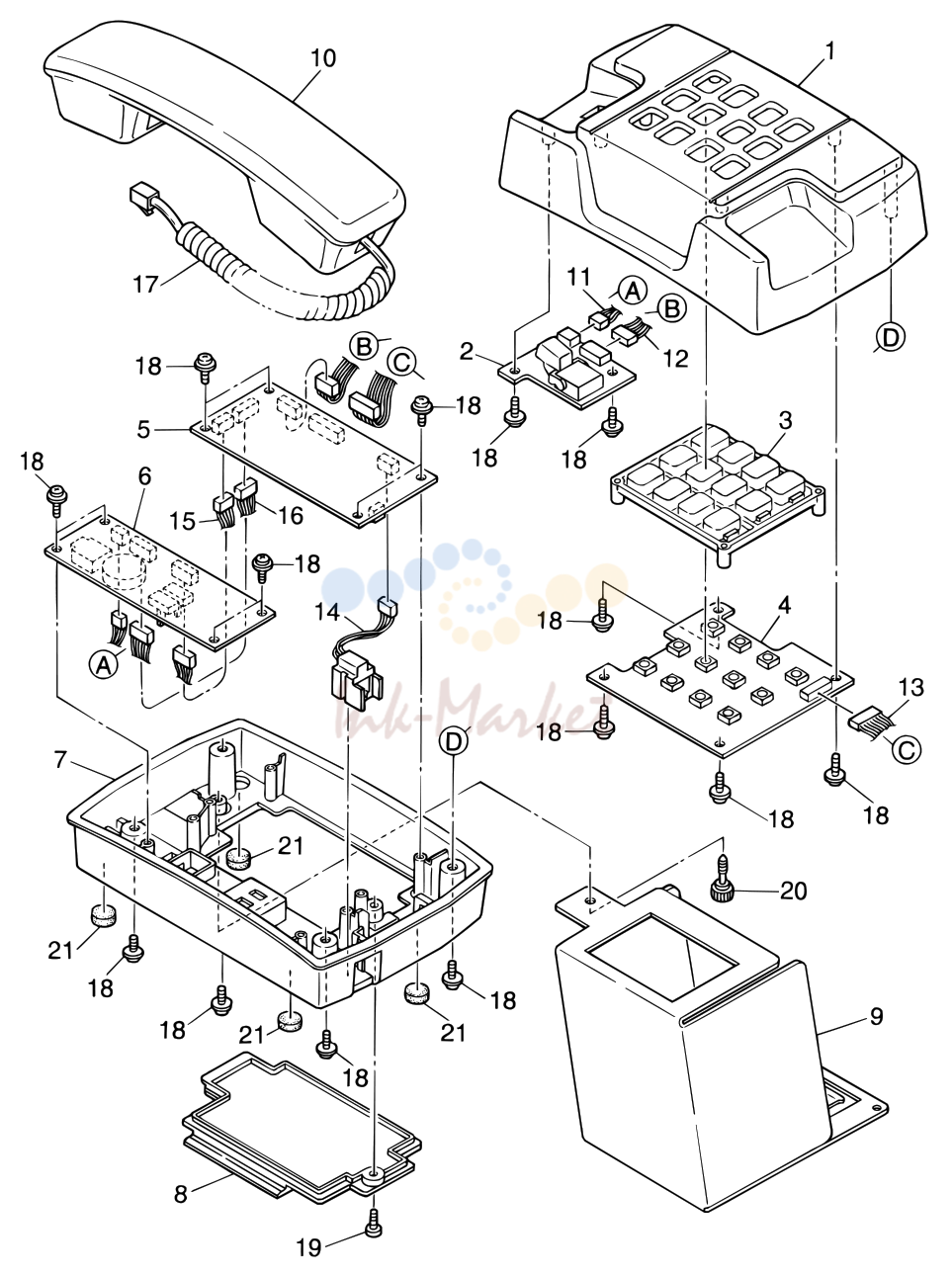

9. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
1	1PP4120-1095P011 запросить цену →		Cradle
2	4YA4129-1006G001 запросить цену →		Board-Hook
3	2PP4120-1068P001 запросить цену →		Ten-Key
4	4YA4129-1003G001 запросить цену →		Board-Tenkey
5	4YU3528-1022G014 запросить цену →		Board-TEL W1
6	4YA4129-1004G001 запросить цену →		Board-NTIF
7	1PP4120-1096P001 запросить цену →		Base-Cradle
8	3PP4120-1097P001 запросить цену →		Cover-Terminal
9	3PA4120-1140G001 запросить цену →		Attachment-Assembly 1 Except OKIFAX4100
10	4YB3512-2029G004 запросить цену →		Handset
11	4YS4111-5553P001 запросить цену →		Connection-Cord
12	4YS4111-5552P001 запросить цену →		Connection-Cord
13	4YS4111-5556P001 запросить цену →		Connection-Cord
14	4YS4111-5551P001 запросить цену →		Moduler-Jack-Cord
15	4YS4111-5554P001 запросить цену →		Connection-Cord
16	4YS4111-5555P001 запросить цену →		Connection-Cord
17	4YS3522-1252G002 запросить цену →		Cord-Handset
18			Tapping-Screw
19			Screw
20	4PB4120-1136P001 запросить цену →		Knob-Screw 1 Except OKIFAX4100
21	4PB4016-1960P001 запросить цену →		Rubber-Hoot
1	1PP4120-1095P002 запросить цену →		Cradle
2	4YA4129-1006G001 запросить цену →		Board-Hook
3	2PP4120-1068P002 запросить цену →		Ten-Key
4	4YA4129-1003G001 запросить цену →		Board-Tenkey
5	4YU3528-1022G014 запросить цену →		Board-TEL W1
6	4YA4129-1004G001 запросить цену →		Board-NTIF
7	1PP4120-1096P002 запросить цену →		Base-Cradle
8	3PP4120-1097P002 запросить цену →		Cover-Terminal
9	3PA4120-1140G001 запросить цену →		Attachment-Assembly
10	4YB3512-2029G001 запросить цену →		Handset
11	4YS4111-5553P001 запросить цену →		Connection-Cord
12	4YS4111-5552P001 запросить цену →		Connection-Cord
13	4YS4111-5556P001 запросить цену →		Connection-Cord
14	4YS4111-5551P001 запросить цену →		Moduler-Jack-Cord
15	4YS4111-5554P001 запросить цену →		Connection-Cord
16	4YS4111-5555P001 запросить цену →		Connection-Cord
17	4YS3522-1252G002 запросить цену →		Cord-Handset
18			Tapping-Screw
19			Screw
20	4PB4120-1136P001 запросить цену →		Knob-Screw
21	4PB4016-1960P001 запросить цену →		Rubber-Hoot

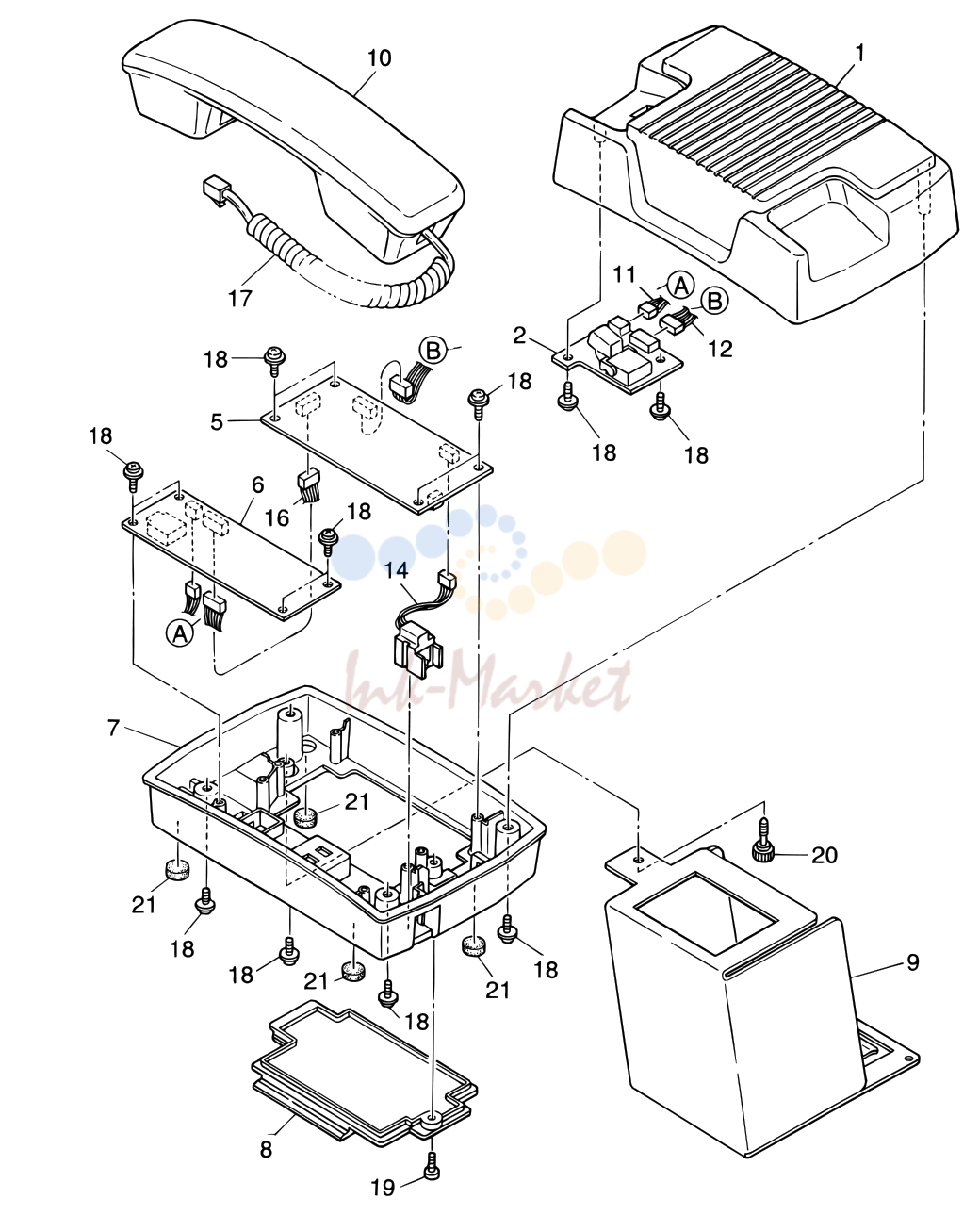

10. OKIFAX 5000 series

№	Артикул	Альт. артикул	Описание
1	1PP4120-1095P011 запросить цену →		Cradle
2	4YA4129-1006G001 запросить цену →		Board-Hook
7	1PP4120-1096P001 запросить цену →		Base-Cradle
8	3PP4120-1097P001 запросить цену →		Cover-Terminal
9	3PA4120-1140G001 запросить цену →		Attachment-Assembly 1 Except OKIFAX4100
10	4YB3512-2029G004 запросить цену →		Handset
11	4YS4111-5553P001 запросить цену →		Connection-Cord
12	4YS4111-5552P001 запросить цену →		Connection-Cord
14	4YS4111-5551P001 запросить цену →		Moduler-Jack-Cord
16	4YS4111-5555P001 запросить цену →		Connection-Cord
17	4YS3522-1252G002 запросить цену →		Cord-Handset
18			Tapping-Screw
19			Screw
20	4PB4120-1136P001 запросить цену →		Knob-Screw 1 Except OKIFAX4100
21	4PB4016-1960P001 запросить цену →		Rubber-Hoot
1	1PP4120-1095P012 запросить цену →		Cradle
2	4YA4129-1006G001 запросить цену →		Board-Hook
7	1PP4120-1096P002 запросить цену →		Base-Cradle
8	3PP4120-1097P002 запросить цену →		Cover-Terminal
9	3PA4120-1140G001 запросить цену →		Attachment-Assembly
10	4YB3512-2029G001 запросить цену →		Handset
11	4YS4111-5553P001 запросить цену →		Connection-Cord
12	4YS4111-5552P001 запросить цену →		Connection-Cord
14	4YS4111-5551P001 запросить цену →		Moduler-Jack-Cord
16	4YS4111-5555P001 запросить цену →		Connection-Cord
17	4YS3522-1252G002 запросить цену →		Cord-Handset
18			Tapping-Screw
19			Screw
20	4PB4120-1136P001 запросить цену →		Knob-Screw
21	4PB4016-1960P001 запросить цену →		Rubber-Hoot

11. PARTS LIST

№	Артикул	Альт. артикул	Описание
1	1PP4122-1401P001 запросить цену →		Plate, Upper
2	3PA4122-1370G001 запросить цену →		Sheet Guide Assembly
3	1PA4122-1369G001 запросить цену →		Front Cover Assembly
4	3PA4122-1371G001 запросить цену →		Inner Guide Assembly
5	1PA4122-1362G004 запросить цену →		Cassette Assembly (2nd Tray)
6	4PP4120-1009G001 запросить цену →		Separation (F) Frame Assembly
7	1PP4122-1323P001 запросить цену →		Cover, Rear
8	4PB4122-1441P001 запросить цену →		Stick Finger
9	1PA4122-1366G001 запросить цену →		Hopping Frame Assembly
10	4PP3522-3568P001 запросить цену →		Bushing, Metal (ADF)
11	4PP4122-1207P001 запросить цену →		Gear (Z70)
12	3PP4122-1331P001 запросить цену →		Lever, Sensor (P)
13	3PA4122-1393G001 запросить цену →		Feed Roller Assembly
14	3YS4111-3528P001 запросить цену →		Cable & Connector
15	3PB4122-1399P001 запросить цену →		Stepping Motor
16	4PP4122-1384G001 запросить цену →		Bracket
17	4PP4122-1383P001 запросить цену →		Gear (Z24)
18	4PP4122-1226P001 запросить цену →		Gear (Z87/Z60)
19	2PP4122-1389P001 запросить цену →		Plate, Bottom
20	1PA4122-1365G001 запросить цену →		Second Cassette Guide (L) Assembly
21	3PA4122-1367G001 ✓ в наличии		Hopping Roller Assembly
22	1YX4122-1364G002 запросить цену →		Second Cassette Guide (R) Assembly
23	4PB4122-1382P001 запросить цену →		One-way Clutch Gear
24	4YA4046-1651G002 запросить цену →	TQSB-2	PCB
25	3PA4122-1372G001 запросить цену →		Tail Guide Assembly
26	4PP4122-1238P002 запросить цену →		Separation Spring
27	4PP4122-1184P001 запросить цену →		Cassette Lock Lever
28	4PP4122-1347P001 запросить цену →		Locks Spring
29	4PP4122-1217P001 запросить цену →		Pull Block
30	4PP4122-1398P002 запросить цену →		Sheet Spring
31	4PP4122-1339G001 запросить цену →		Sheet Link (L)
32	4PP4122-1338G001 запросить цену →		Sheet Link (R)
