Oki Page OL6E /6eX — каталог запчастей со схемами

Содержание

1. Table 8-1 Lower Base Unit
2. OKIPAGE 6ex
3. Figure 8-3 Base unit

1. Table 8-1 Lower Base Unit

№	Артикул	Описание
1-1	3PP4083-6020P1 запросить цену →	Hopping roller shaft
1-2	4PB4122-1280P1 запросить цену →	Hopping roller rubber F
2	4PP4083-6022P2 запросить цену →	Bearing
3	4PB4083-6024P1 запросить цену →	Hopping roller cloutch gear
4	3PB4083-6030P1 запросить цену →	Registration roller
5	4PP4083-6031P1 запросить цену →	Bearing (Registration)
6-1	3YB4083-7640P3 запросить цену →	Transfer roller A
6-2	3PP4083-6289P1 запросить цену →	Bearing C
6-3	3PP4083-6290P1 запросить цену →	TR Gear A
8	3PB4083-6064P2 запросить цену →	Back-up roller
9	4PP4083-7620P1 запросить цену →	Bias spring B
10	4PP4083-6052P1 запросить цену →	Back-up roller bushing
11	3PP4083-6053P1 запросить цену →	Reset lever L
12	3PP4083-6054P1 запросить цену →	Reset lever R
13	3PP4083-6058P1 запросить цену →	Cover open arm
14	4PP4083-6057P1 запросить цену →	Stacker cover reset spring
15	4PP4083-6080P1 запросить цену →	Fuser roller idle gear
16	4PP4083-6081P1 запросить цену →	Eject roller idle gear
17	4PP4083-6083P1 запросить цену →	Sensor plate (Inlet, paper)
18	4PA4083-6025G1 запросить цену →	Sensor plate (Outlet)
19	4PP4083-6086G1 запросить цену →	Toner sensor (Adhesion)
20-1	4PB4083-6979P1 запросить цену →	Diselectrification bar shaft
20-2	3PB4083-6089P1 запросить цену →	Diselectrification film
21-1	4PB4076-6150P1 запросить цену →	Pulse motor A
21-2	4PB4076-6151P1 запросить цену →	Pulse motor B
22-1	3PP4076-6145P1 запросить цену →	Idle gear D
22-2	3PP4076-6146P1 запросить цену →	Idle gear E
23	3PP4076-6147P1 запросить цену →	Reduction gear C
24	2YX4083-6100G5 запросить цену →	Fusing unit
25	2PA4083-6120G2 запросить цену →	Eject roller assy
26	2PA4083-6130G1 запросить цену →	Manual feed guide assy
27	40111303 запросить цену →	Stacker-cover assy
27-1	40244101 запросить цену →	Stacker-cover subassy
27-2	4PP4121-1164P1 запросить цену →	Head spring
27-3	40104201 запросить цену →	Film-FG
28		Image drum kit - 1 1 (Consumable)
29		Toner cartridge kit - 1 1 (Consumable)
30		LED head unit 4Y4116-1224G2 - 1 600 dpi
31	2PP4083-6801G2 запросить цену →	Lower base
32	4PP4083-6191G1 запросить цену →	Stacker cover damper arm
33	4PB4083-6197P1 запросить цену →	Stacker cover damper gear
34	4YX4121-1025G2 запросить цену →	LED cable assy
35	4PP4120-1209P1 запросить цену →	Washer B
36	4PP4120-1210P1 запросить цену →	Washer C
37	4PP4083-6173P1 запросить цену →	Contact LED
38	224A1286P0140 запросить цену →	PX14 connector

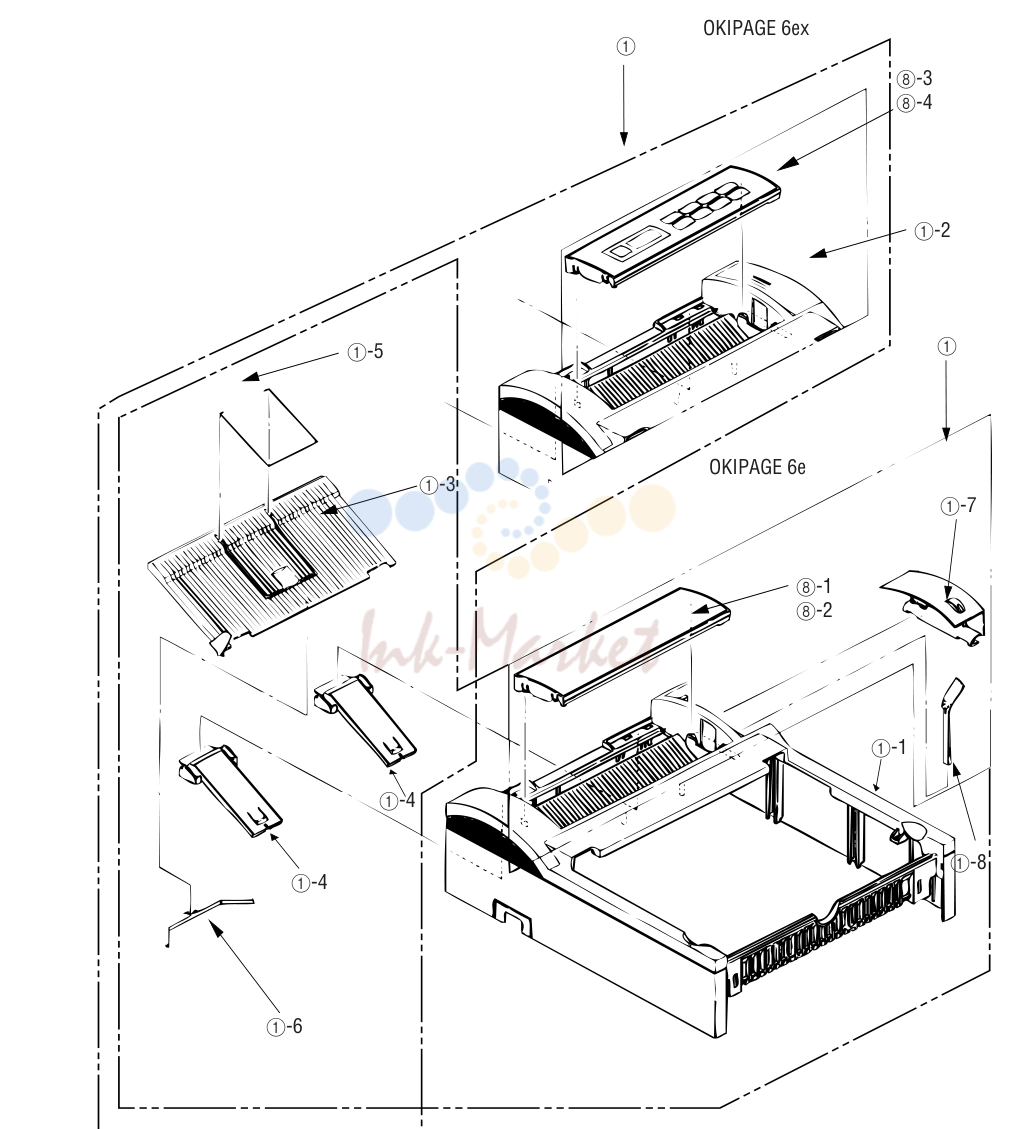

2. OKIPAGE 6ex

№	Артикул	Описание
1	3PA4128-1170G1 запросить цену →	Upper cover Assy
1-1	2PP4083-6808G1 запросить цену →	Upper cover
1-2	2PP4083-6808G2 запросить цену →	Upper cover
1-3	1PP4094-7814P1 запросить цену →	Stacker
1-4	3PP4094-7816P1 запросить цену →	Stacker clamp
1-5	4PB3517-1567P1 запросить цену →	Guide wire
1-6	3PP3517-1601P1 запросить цену →	Leaf spring
1-7	2PP4128-1171P1 запросить цену →	Lens cover
1-8	3PP4128-1172P1 запросить цену →	Lens frame
8-1	40227401 запросить цену →	Cover-panel
8-2	40227402 запросить цену →	Cover-panel
8-3	40111701 запросить цену →	OP panel assy
8-4	40111702 запросить цену →	OP panel assy

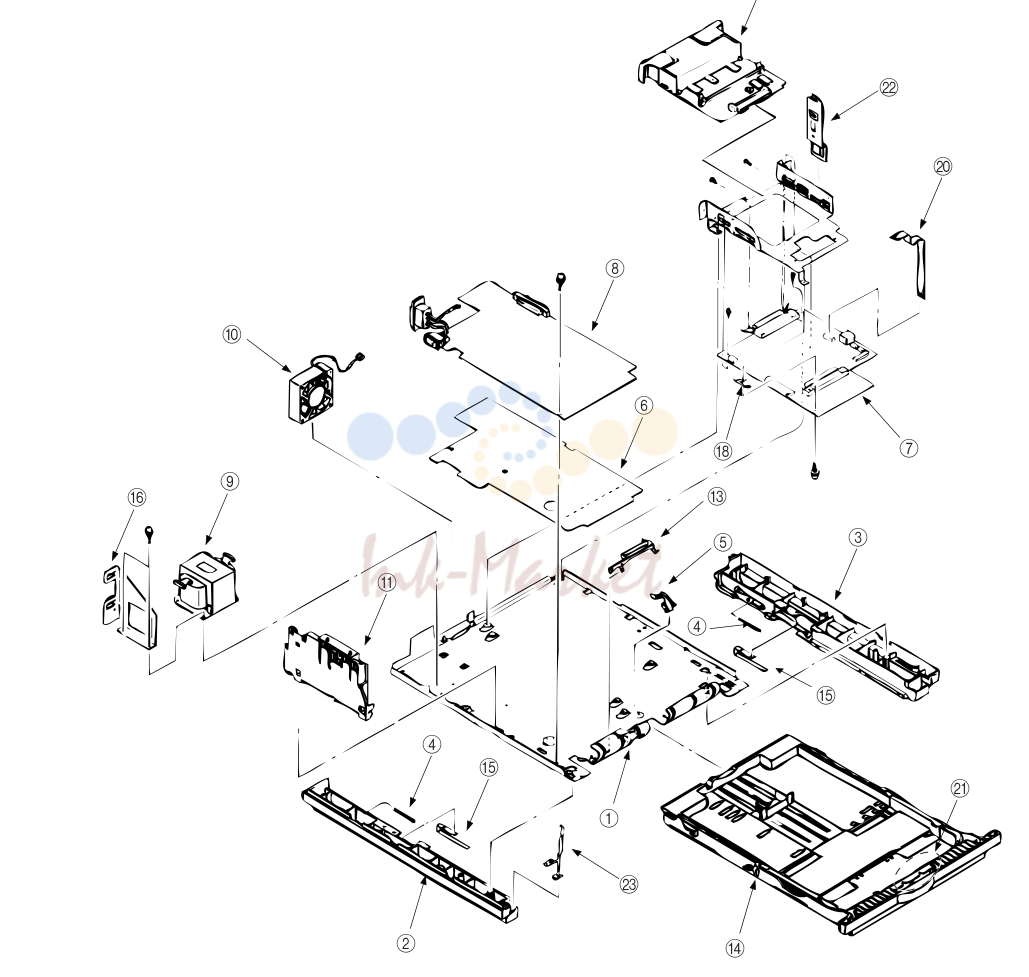

3. Figure 8-3 Base unit

№	Артикул	Описание
1	2PP4083-6809G1 запросить цену →	Base plate
2	3PP4083-6802G1 запросить цену →	Cassette guide L
3	3PP4083-6803G1 запросить цену →	Cassette guide R
4	4PP4083-6152P1 запросить цену →	Cassette eject spring
4	4PP4083-6082P1 запросить цену →	Sensor plate (paper end)
6	3PB4083-6144P1 запросить цену →	Insulator
7	40227002 запросить цену →	Control board
8	4YA4049-7101G1 запросить цену →	Power supply board
9	4YB4049-7032P3 запросить цену →	Transformer
10	4PB4076-6152P1 запросить цену →	Fan motor
11	3PA4083-6090G1 запросить цену →	Contact assy
13	3PP4083-6154P1 запросить цену →	Cassette sensor plate
14	4YA4083-6260G2 запросить цену →	Paper cassette
15	4PP4083-6153P1 запросить цену →	Support spring
16	4PP4083-6145P1 запросить цену →	Inlet holder
18	4PP4083-6137P1 запросить цену →	Ground plate
19	4YA4121-1058G11 запросить цену →	LQME-PCB (RAM board)
20	4YX4121-1035G2 запросить цену →	OP. Panel Cable Assembly
21	3PP4083-5663G1 запросить цену →	Separator assy (paper cassette)
22	4PP4083-6138P1 запросить цену →	Cable guide
23	4PP4083-6029P1 запросить цену →	Earth plate

Источник: Инк-Маркет.ру.
