Oki Page OL24dx — каталог запчастей со схемами

Содержание

1. PARTS LIST
2. DRAFT
3. Figure 8-3 Base Unit
4. Figure 8-4 Duplex Unit

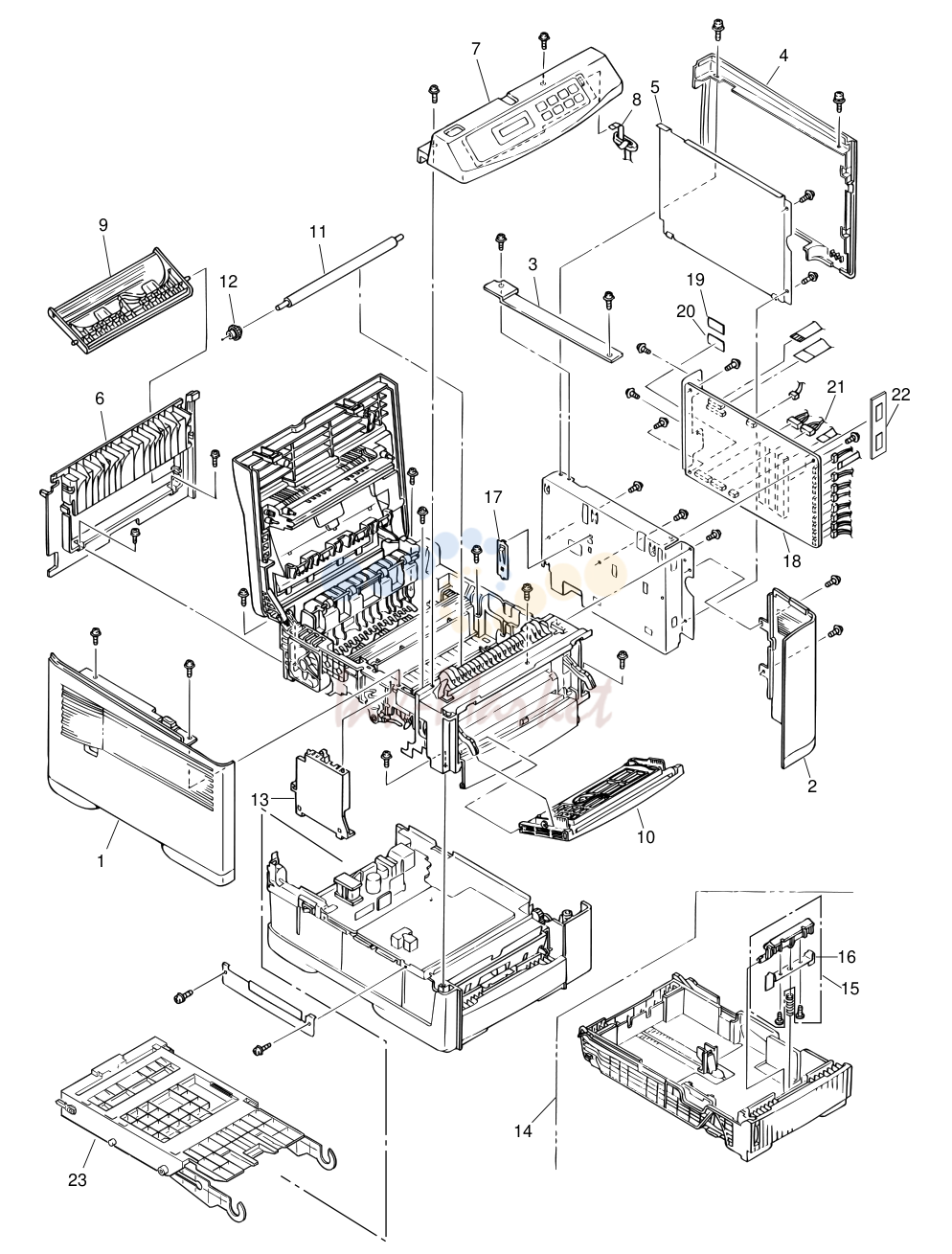

1. PARTS LIST

№	Артикул	Описание
1	40441001 запросить цену →	Cover-Side(L) Ass. 1 1 3 6 #
2	40304101 запросить цену →	Cover-Side(R) 1 1 3 6 #
3	40304401 запросить цену →	Cover-Frame 1 1 3 6 #
4	40304301 запросить цену →	Cover-Side(I/F) 1 1 3 6 #
5	40323401 запросить цену →	Plate-Shield 1 1 3 6 #
6	40304001 запросить цену →	Cover-Rear 1 1 3 6 #
7	40304506 запросить цену →	Frame-OP panel Ass. (ODA) 1 1 3 6 #
8	2381002P0007 запросить цену →	SMCD6X280BDX10(BL) 1 2 5 10 #
9	2PA4128-1074G001 запросить цену →	Face-up Stacker Assy
10	40441301 запросить цену →	Manual Feed Assy 1 1 3 6 #
11	40027002 запросить цену →	ROLLER-Transfer 1 1 3 6 #
12	4PP4076-5042P001 запросить цену →	TR Gear
13	40378001 запросить цену →	Contact Assy 1 1 3 6 #
14	40378401 запросить цену →	CASE Assy.-Cassette 1 1 3 6 #
15	40927901 запросить цену →	Frame Assy.-Separation 1 1 3 6 #
16	40496001 запросить цену →	PLATE-Damper 1 0 3 6 #
17	4PP4076-5067P001 запросить цену →	Earth Plate BK (R)
18	40875702 запросить цену →	Board-FFF 1 2 5 10 # Without ROM
19	8174627M0004 запросить цену →	MX23C2410PC-10-080(Program ROM)
20	8174627M0003 запросить цену →	MX23C2410PC-10-079(Program ROM)
21	40295701 запросить цену →	Connection Cord Wire(Power Supply) 1 0 3 6 #
22	40405419 запросить цену →	Board-FSL 1 1 2 10 Flash ROM module(4MB)
23	40443502 запросить цену →	DUPLEX UNIT (ODA) 1 4 8 12 #

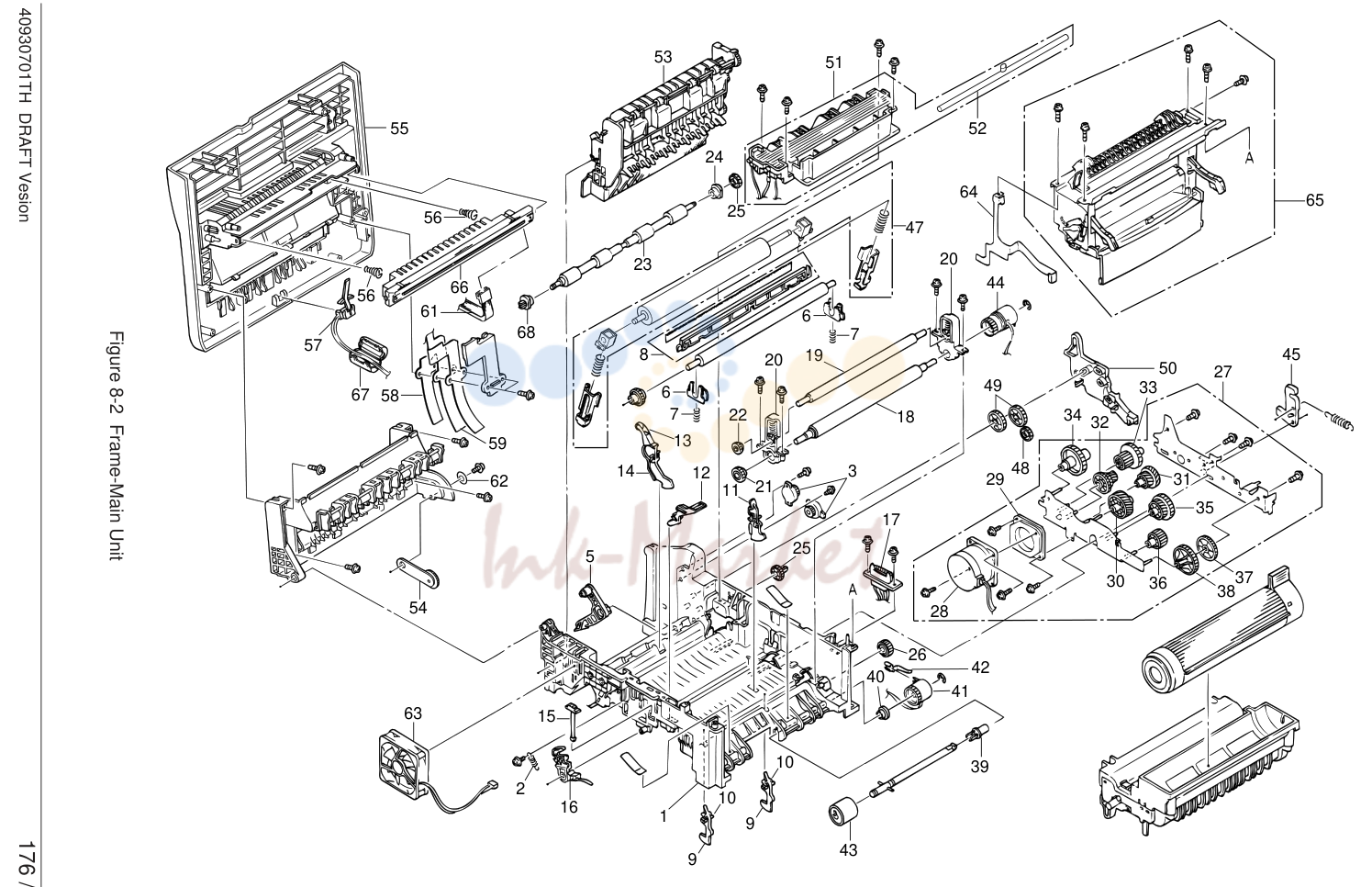

2. DRAFT

№	Артикул	Альт. артикул	Описание
1	40596901 запросить цену →		FRAME Assy-Main 1 1 3 6 For Maintenance
2	4LB-192600-6 запросить цену →		Spring(TSP3.3/0.35-16.2*33.9/230G)
3	4PB4083-6197P001 запросить цену →		Damper
5	40315801 запросить цену →		LEVER-Separator 1 1 3 6 #
6	4PP4076-5035P001 запросить цену →		TR Bearing
7	4PP4076-5039P001 запросить цену →		TR Spring R
8	40299701 запросить цену →		GUIDE ASS.-Discharge 1 1 3 6 #
9	40032901 запросить цену →		Sensor-In
10	40033001 запросить цену →		Spring-In Sensor
11	3PP4076-5082P001 запросить цену →		Write Sensor Lever
12	4PP4076-5086G001 запросить цену →		Toner Sensor Lever (Adhesive)
13	40583801 запросить цену →		LEVER Assy.-Out sensor 1 0 3 6 #
14	40324001 запросить цену →		SPRING-Out Sensor 1 0 3 6 #
15	4PP4076-5047P001 запросить цену →		EP Lock Shaft
16	4PA4076-5048G001 запросить цену →		EP Rock Lever L Assy
17	40597001 запросить цену →		Code Ass.-Front 1 0 3 6 #
18	40301601 запросить цену →		ROLLER-Regist 1 1 3 6 #
19	40301701 запросить цену →		ROLLER-Pressure 1 1 3 6 #
20	40614401 запросить цену →		Bearing Assy.-Registration
21	40301801 запросить цену →		GEAR-Regist 1 1 3 6 #
22	40301901 запросить цену →		GEAR-Pressure 1 1 3 6 #
23	40323901 запросить цену →		ROLLER-Feed (C) 1 1 3 6 #
24	4PP4076-3949P001 запросить цену →		Bush
25	40316301 запросить цену →		GEAR-Roller (C) 1 0 3 6 #
26	40302401 запросить цену →		GEAR-Idle K 1 0 3 6 #
27	40298201 запросить цену →		Motor Ass.-Main 1 0 3 6 #
28	40298301 запросить цену →		MOTOR-Main 1 1 3 6 #
29	40298801 запросить цену →		PLATE-Damper 1 1 3 6 #
30	40893501 запросить цену →		GEAR-Idle A 1 0 3 6 #
31	40893701 запросить цену →		GEAR-Idle B 1 0 3 6 #
32	40893801 запросить цену →		GEAR-Idle C 1 0 3 6 #
33	40302201 запросить цену →		GEAR-Idle D 1 0 3 6 #
34	40299301 запросить цену →		GEAR-Idle E 1 0 3 6 #
35	40299401 запросить цену →		GEAR-Idle F 1 0 3 6 #
36	40299501 запросить цену →		GEAR-Idle G 1 0 3 6 #
37	40299601 запросить цену →		GEAR-Idle H 1 0 3 6 #
38	40302301 запросить цену →		GEAR-Idle J 1 0 3 6 #
39	40313501 запросить цену →		BEARING-Plastic (Feed) 1 0 3 6 #
40	4PP4076-5308P001 запросить цену →		Bearing
41	40371501 запросить цену →		GEAR Assy.-Clutch (Z50) 1 1 3 6 #
42	40432301 запросить цену →		PLATE-FG (1st) 1 0 3 6 #
43	40313201 запросить цену →		ROLLER Ass.-Feed 1 2 6 12 #
44	40371601 запросить цену →		GEAR Assy.-Clutch (Z40) 1 1 3 6 #
45	4PP4076-5044P001 запросить цену →		EP Rock Lever R
46	4PP4076-5045P001 запросить цену →		EP Lock Spring
47	40301001 запросить цену →		ROLLER ASS.-BK 1 1 3 6 #
48	40316101 запросить цену →		GEAR-Idle (EA) 1 0 3 6 #
49	40316201 запросить цену →		GEAR-Idle (EB) 2 0 6 12 #
50	40302501 запросить цену →		LEVER-Back up release 1 0 3 6 #
51	40929101 запросить цену →		HEAT-Assy (A4 120V) 1 2 10 20 #
52	40306401 запросить цену →		LAMP-Halogen 750W 120V 1 2 5 10 #
53	40307401 запросить цену →		GUIDE Assy.-Eject 1 1 3 6 #
54	4PP4076-5191G001 запросить цену →		Damper Arm (Caulking)
55	40587001 запросить цену →		Stacker Assy (For Maintenance) 1 0 3 6 #
56	4PP4128-1164P001 запросить цену →		HEAD Spring
57	40365401 запросить цену →		SENSOR-Stack Full 1 2 5 10 #
58	40409201 запросить цену →		Film-Guide 1 1 3 6 #
59	40409301 запросить цену →		Film-FG 1 1 3 6 #
60	2PP4128-1096P001 запросить цену →		Cable Cover
61	40450501 запросить цену →		HEAD Cable Assy 1 2 5 10 #
62	4PP4076-5009P001 запросить цену →		Washer
63	3PB4076-5290P001 запросить цену →		DC Fan Motor (92)
64	40307201 запросить цену →		PLATE-FG (F) 1 0 3 6 #
65	40443301 запросить цену →		Feeder Unit-FRONT 1 0 3 6 #
66	40547201 запросить цену →		LED-HEAD 1 2 10 20 #
67	105A1046C1001 запросить цену →	ZCAT1325-0530A	R CORE
68	4PP4043-4489P001 запросить цену →		Bearing

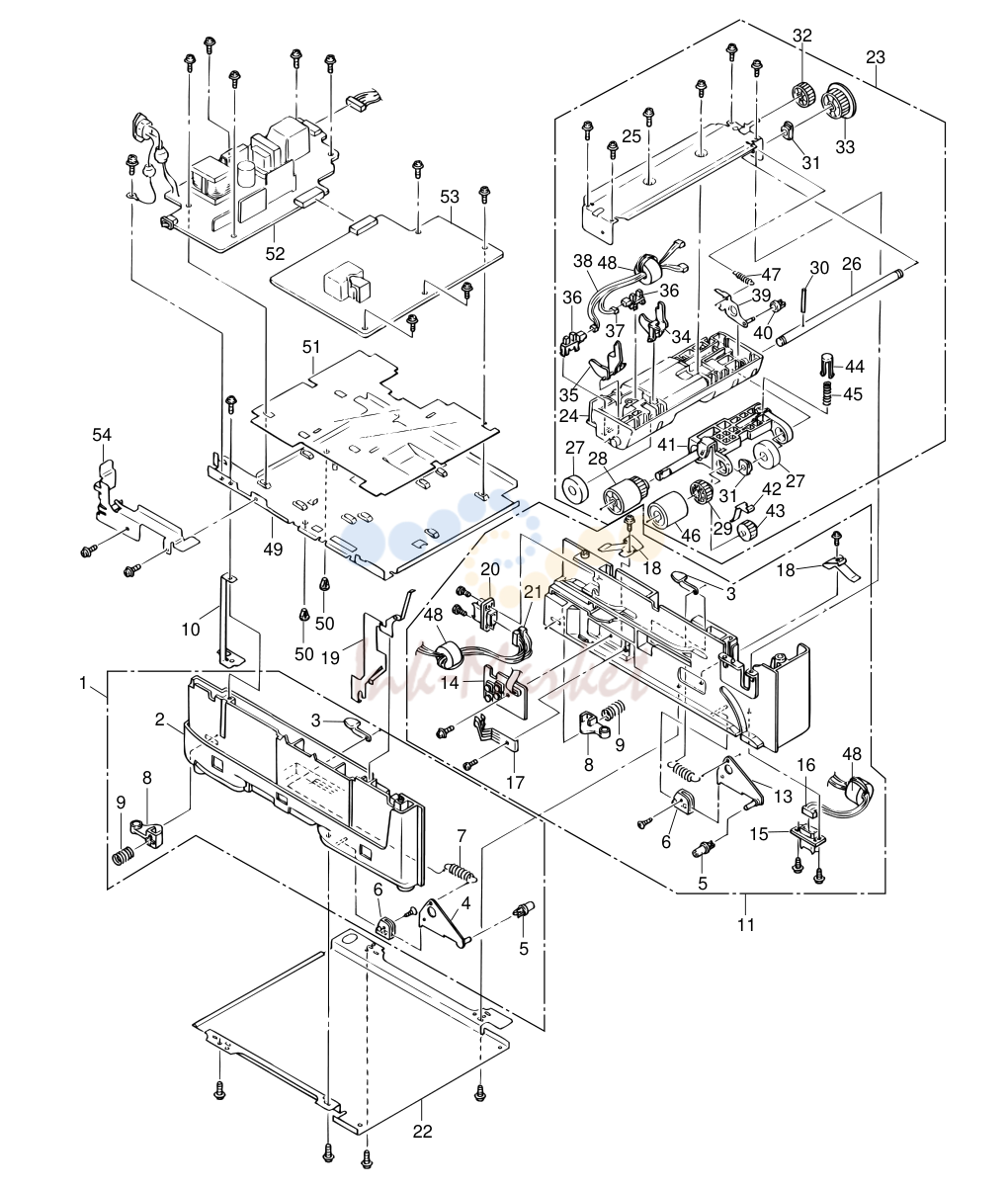

3. Figure 8-3 Base Unit

№	Артикул	Альт. артикул	Описание
1	40377601 запросить цену →		GUIDE Assy.-Cassette(L) 1 1 3 6 #
2	40597101 запросить цену →		GUIDE-Cassette (L) 1 1 3 6 # For Maintenance
3	4PP4122-1217P001 запросить цену →		Pull Block
4	40349102 запросить цену →		Lever-Link (Caulking) 1 1 3 6 #
5	40349701 запросить цену →		ROLLER-Link 2 2 6 12 #
6	4PP4076-5358P001 запросить цену →		Rink Support
7	40928101 запросить цену →		Spring-Sheet 2 0 6 12 #
8	4PP4076-5359P001 запросить цену →		Cassette Stopper
9	4PP4043-4526P001 запросить цену →		Pressure Coil Spring
10	40445601 запросить цену →		Earth Plate L 1 1 3 6 #
11	40377701 запросить цену →		GUIDE Assy.-Cassette(R) 1 1 3 6 #
12	40597201 запросить цену →		GUIDE-Cassette (R) 1 1 3 6 # For Maintenance
13	40349101 запросить цену →		Lever-Link (Caulking) 1 1 3 6 #
14	40368302 запросить цену →		Board PXC-2 1 1 3 6 #
15	2201000P0140 запросить цену →		Connector (IMSA-9714N-14A) 1 0 3 6 #
16	4YS4011-4448P003 запросить цену →		Nylon Connector Cord 1 0 3 6 To 2nd Tray
17	4PP4076-5360P001 запросить цену →		Detector Spring
18	40389801 запросить цену →		PLATE-Earth (Bottom) 2 2 6 12 #
19	40518501 запросить цену →		PLATE-Earth (Link) 1 1 3 6 #
20	2201000P0141 запросить цену →		Connector (IMSA-9714N-14B) 1 0 3 6 #
21	40375001 запросить цену →		Connection Code-Wire 1 0 3 6 # To Duplex
22	40316901 запросить цену →		PLATE-Bottom 1 0 3 6 #
23	40377801 запросить цену →		FRAME ASS.-Hopping 1 1 3 6 #
24	40597301 запросить цену →		FRAME-Hopping 1 0 3 6 # For Maintenance
25	40322101 запросить цену →		PLATE-Hopping (caulking) 1 0 3 6 #
26	40317401 запросить цену →		SHAFT-Hopping 1 0 3 6 #
27	40442501 запросить цену →		ROLLER-Guide 2 0 6 12 #
28	40371301 запросить цену →		ROLLER-Assy.-Hopping 1 2 6 12 #
30	NK3-16SUS запросить цену →		Knock Pin
31	4PP3522-3568P001 запросить цену →		ADF Bearing
34	40317901 запросить цену →		Lever-Paper end 1 1 3 6 #
35	40318001 запросить цену →		Lever-Paper near end 1 1 3 6 #
36	4YB4120-1137P001 запросить цену →	FX050	Photo Sensor
37	40375202 запросить цену →		Connection Code-Wire 1 0 3 6 # To Paper End
38	40375302 запросить цену →		Connection Code-Wire 1 0 3 6 # To Paper Near End
39	40337301 запросить цену →		LEVER-Sub roller (caulking) 1 0 3 6 #
40	40337601 запросить цену →		ROLLER-Link (Sub) 1 1 3 6 #
41	40433701 запросить цену →		Bracket-Sub roller (Press fitting) 1 1 3 6 #
42	40358101 запросить цену →		Plate-Planet 1 0 3 6 #
43	40317701 запросить цену →		GEAR-Planet (z28) 1 1 3 6 #
44	40367101 запросить цену →		BRACKET-Spring (Sub) 1 0 3 6 #
45	40928201 запросить цену →		SPRING-Sub Roller 1 0 3 6 #
46	40313201 запросить цену →		ROLLER Ass.-Feed 1 2 6 12 #
47	40371901 запросить цену →		SPRING-Release 1 0 3 6 #
48	105A1051C2001 запросить цену →	TR-23-11-14	R CORE
49	40298001 запросить цену →		PLATE-Base 1 0 3 6 #
50	40494601 запросить цену →		Spacer-Card (KGPS-5RF) 2 2 6 12 #
51	40298101 запросить цену →		FILM-Insulation 1 1 3 6 #
52	40159901 запросить цену →		Power Supply Unit [AC-DC (120V)] 1 2 5 10 # ODA (120V)
53	40160301 запросить цену →		Power Supply Unit (High Voltage) 1 2 5 10 #
54	40307301 запросить цену →		BRACKET-AC 1 0 3 6 #
55	40912701 запросить цену →		STOPPER-Lockout(Dup)

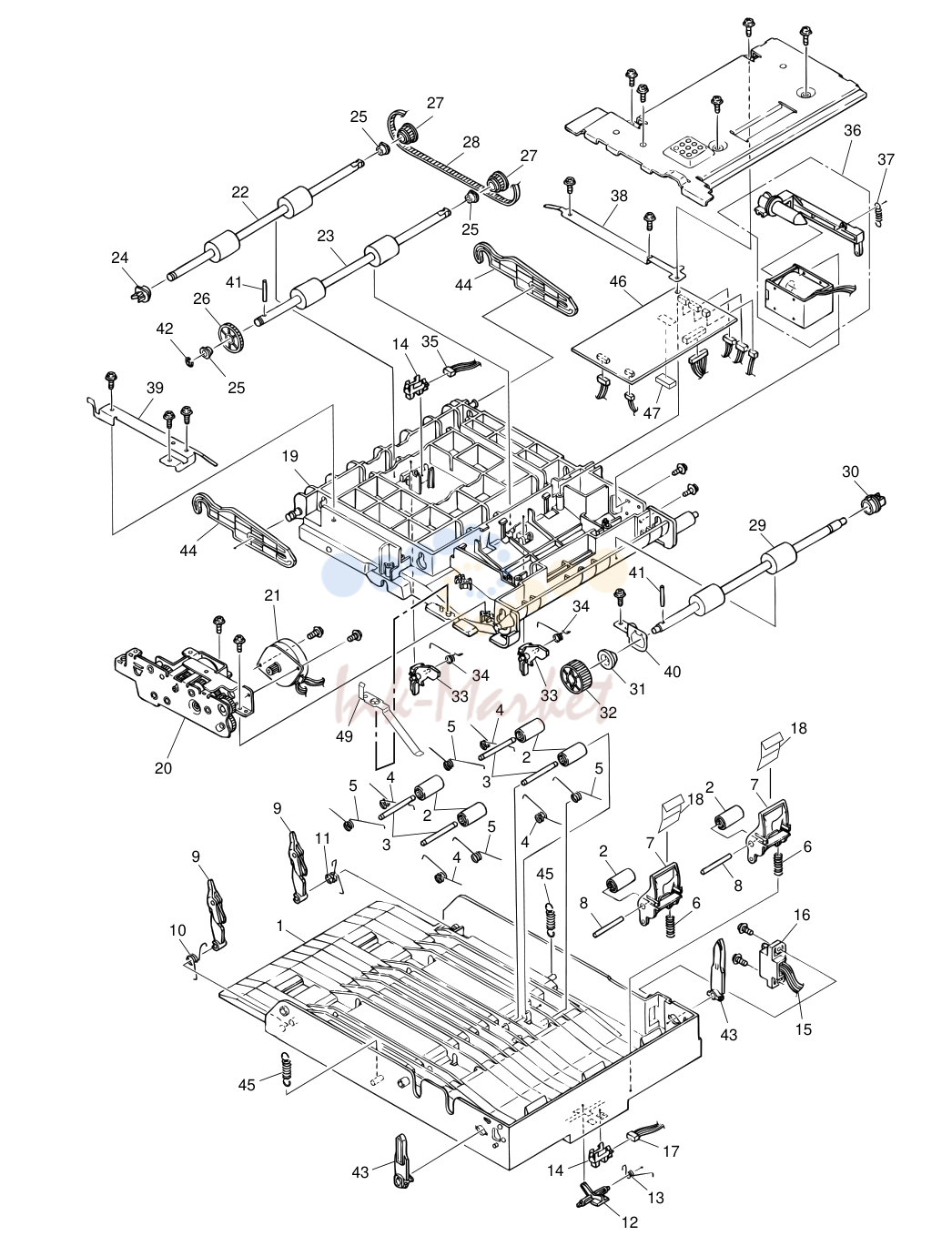

4. Figure 8-4 Duplex Unit

№	Артикул	Описание
1	40658401 запросить цену →	COVER-Upper(DUP)(Affix) 1 1 3 6 #
2	40339401 запросить цену →	ROLLER-Pinch 6 6 18 36 #
3	40382201 запросить цену →	SHAFT-Pinch 4 4 12 24 #
4	40393201 запросить цену →	SPRING-Pinch(U) 4 4 12 24 #
5	40393202 запросить цену →	SPRING-Pinch(U) 4 4 12 24 #
6	40393301 запросить цену →	SPRING-Pinch(R) 2 2 6 12 #
7	40457701 запросить цену →	BRACKET-Pinch(R) 2 2 6 12 #
8	40457801 запросить цену →	SHAFT-Pinch(R) 2 2 6 12 #
9	40443801 запросить цену →	LEVER-Lock Ass 2 2 6 12 #
10	40541501 запросить цену →	SPRING-Lock(frame) 1 1 3 6 #
11	40541502 запросить цену →	SPRING-Lock(frame) 1 1 3 6 #
12	40338701 запросить цену →	LEVER-Sensor(D-IN) 1 1 3 6 #
13	40393601 запросить цену →	SPRING-Sensor(D-IN) 1 1 3 6 #
14	4YB4120-1137P001 запросить цену →	FX50 Photo Sensor
15	40598001 запросить цену →	Core Assy.-DUPLEX 1 1 3 6 #
16	2201000P0140 запросить цену →	Connector(IMSA-9714N-14A) 1 1 3 6 #
17	40375201 запросить цену →	Connection Code-Wire 1 1 3 6 # To IN Sensor
18	40461601 запросить цену →	FILM-Pinch(R) 2 2 6 12 #
19	40297201 запросить цену →	FRAME-Main(DUP) 1 1 3 6 #
20	40597501 запросить цену →	GEAR Assy 1 1 3 6 #
21	40921801 запросить цену →	Motor-Pulse
22	40381801 запросить цену →	ROLLER-Feed(F) 1 1 3 6 #
23	40381901 запросить цену →	ROLLER-Feed(R) 1 1 3 6 #
24	4PP4043-4489P001 запросить цену →	Bearing-Feed
25	4PP4076-3949P001 запросить цену →	Bush
28	40448101 запросить цену →	Mini-Pitch Belt 1 1 3 6 #
29	40382001 запросить цену →	ROLLER-Feed(RV) 1 1 3 6 #
30	4PP4076-5345P001 запросить цену →	Bearing L
31	4PP3527-5355P001 запросить цену →	FX30 Bearing
33	40338901 запросить цену →	LEVER-Sensor(F/R) 2 2 6 12 #
34	40386501 запросить цену →	SPRING Sensor(F/R) 2 2 6 12 #
35	40375301 запросить цену →	Connection Code-Wire 1 1 3 6 # To Front Sensor
36	40483401 запросить цену →	SOLENOID Ass 1 1 3 6 #
37	40395501 запросить цену →	SPRING-SL 1 1 3 6 #
38	40382601 запросить цену →	PLATE-Earth(F/R) 1 1 3 6 #
39	40322901 запросить цену →	PLATE-Earth(F/R-2) 1 1 3 6 #
40	40382801 запросить цену →	PLATE-Earth(BTM) 1 1 3 6 #
41	NK2-12SUS запросить цену →	Knock Pin
42	RE4-SK запросить цену →	E Ring
43	40339102 запросить цену →	LEVER-Lock(DUP) 2 2 6 12 # Color : Black
44	40338601 запросить цену →	LEVER-Release(DUP) 2 2 6 12 #
45	40393701 запросить цену →	SPRING-Support 2 2 6 12 #
46	40495804 запросить цену →	Board-LEX 1 2 5 10 # Without ROM
47	40942601 запросить цену →	Program ROM(IC1) 1 2 5 10 #
48	40318201 запросить цену →	COVER-Bottom(DUP) 1 1 3 6 #
49	40382701 запросить цену →	Earth(MTR) 1 1 3 6 #
