Oki Page OL12i — каталог запчастей со схемами

Содержание

1. Table 8-1 Lower Base Unit (1/2)
2. Figure 8-3 Base unit

1. Table 8-1 Lower Base Unit (1/2)

№	Артикул	Описание
1	3PP4083-6020P1 запросить цену →	Hopping roller shaft
2	4PP4083-6022P2 запросить цену →	Bearing
3	4PB4083-6024P1 запросить цену →	Hopping roller one-way clutch gear
4		Roller-Registration
5	4PP4083-6031P1 запросить цену →	Bearing (registration)
6		Roller-Transfer B Assy
7		Bearing TR
8		Roller-Back up
9	4PP4083-7620P1 запросить цену →	Bias spring
10	4PP4083-6052P1 запросить цену →	Back-up roller bushing
11		Lever-Reset L
12	3PP4083-6054P1 запросить цену →	Reset lever R
13	3PP4083-6058P1 запросить цену →	Cover open switch arm
14	4PP4083-6057P1 запросить цену →	Stacker cover reset spring
15	4PP4083-6080P1 запросить цену →	Fuser roller idle gear
16	4PP4083-6081P1 запросить цену →	Eject roller idle gear
17	4PP4083-6083P1 запросить цену →	Sensor plate (inlet)
18	4PA4083-6025G1 запросить цену →	Eject sensor lever Assembly
19	4PP4083-6086G1 запросить цену →	Toner sensor (adhesion)
20	4PB4083-6979P1 запросить цену →	Diselectrification bar
21	40470103 запросить цену →	Heat Assy - OP10i
22	40470104 запросить цену →	Heat Assy - OP10i
23		Roller assy-Eject
24		Manual Feed Assy
25		Stacker-Assy
26		LED head unit - 51K
27	4PP4083-6191G1 запросить цену →	Stacker cover damper arm
28		Frame-Base lower
29	4PB4083-6197P1 запросить цену →	Stacker cover damper
31		Motor-Pulse (main)
32		Motor-Pulse (regist)
33		Gear-Idle A (Z60/16)
34		Gear-Idle B (Z60/16)
35		Cord-LED Assembly
36	40433305 запросить цену →	Image drum unit (Type 5)
37	40433203 запросить цену →	Toner Cartridge (Type 5)
38	3PP4083-7617P1 запросить цену →	Reduction gear
39	4PP4083-7663P1 запросить цену →	FG plate (O.P.)
40	4PB4076-5447P1 запросить цену →	Rubber Hopping roller
41	3PB4083-6089P1 запросить цену →	Diselectritication Film
42	4PP4083-6173P1 запросить цену →	LED Contact
43	4PP4120-1210P1 запросить цену →	Washer C
44	4PP4120-1209P1 запросить цену →	Washer B
45		Spacer-Bearing R
46		Spacer-Bearing L
47		Bias Spring A 4PP4083-6065P001 2 Special parts for

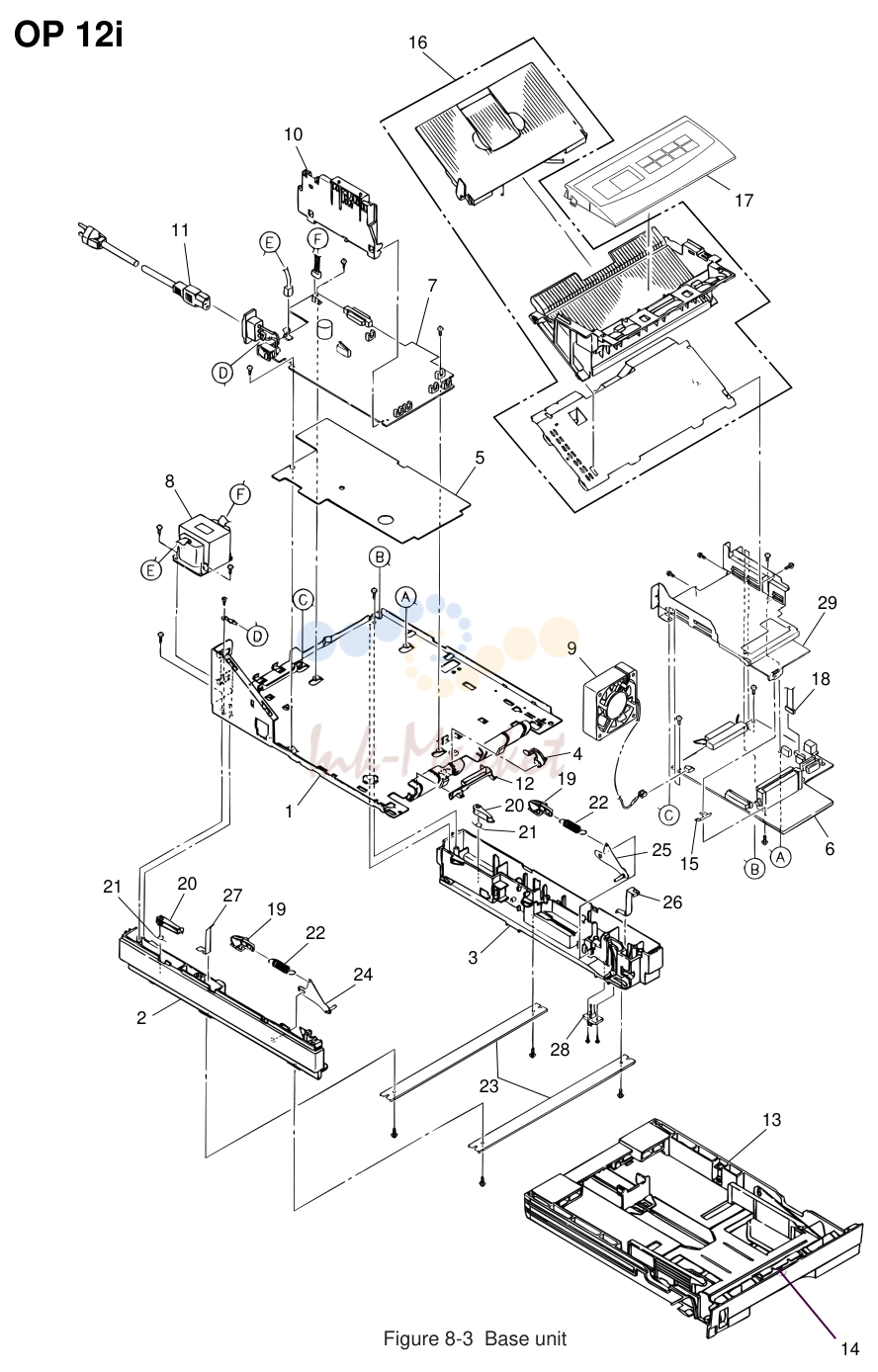

2. Figure 8-3 Base unit

№	Артикул	Описание
1	2PP4083-7672G1 запросить цену →	Base plate (adhesion)
2	3PP4083-7670G1 запросить цену →	Cassette guide (L) assy
3	3PP4083-7671G1 запросить цену →	Cassette guide (R) assy
4	4PP4083-7667P1 запросить цену →	Sensor plate (paper supply)
5	3PB4083-6144P1 запросить цену →	Insulator
6		Main control board (Board-M5E)
7	40217701 запросить цену →	Power Supply Unit
8	40138801 запросить цену →	PWR Transformer
9	270A2167P0001 запросить цену →	Fan motor
10	3PA4083-6090G1 запросить цену →	Contact assy
11	3YS4011-1315P1 запросить цену →	AC cord
12	3PP4083-6154P1 запросить цену →	Cassette sensor plate
13		Cassette Assy-Paper
15	4PP4083-6137P1 запросить цену →	Earth plate
16	2PA4128-1143G1 запросить цену →	Face up stacker cover assy
17	40715201 запросить цену →	Frame Assy-OP Panel
18	4YX4046-1656G1 запросить цену →	SUMI card assy (op panel)
19	4PP4122-1170P1 запросить цену →	Link pull block
20	3PP4083-7653P1 запросить цену →	Cassette lock lever
21	4PP4083-7655P1 запросить цену →	Cassette lock lever spring
22	4PP4083-7666P1 запросить цену →	Sheet spring
23	3PP4083-7660P1 запросить цену →	Beam
24	4PP4083-7657G1 запросить цену →	Sheet link L assy
25	4PP4083-7658G1 запросить цену →	Sheet link R assy
26	4PP4083-7662P1 запросить цену →	FG plate (2nd)
27	4PP4083-7665P1 запросить цену →	FG plate (bm)
28	3YS4111-3527P1 запросить цену →	Connector cord
29		Plate Guide-PCB
