OKI op4w — каталог запчастей со схемами

Содержание

1. Cover Assy Upper
2. PARTS LIST
3. g T Heat assy
4. Heat Assy

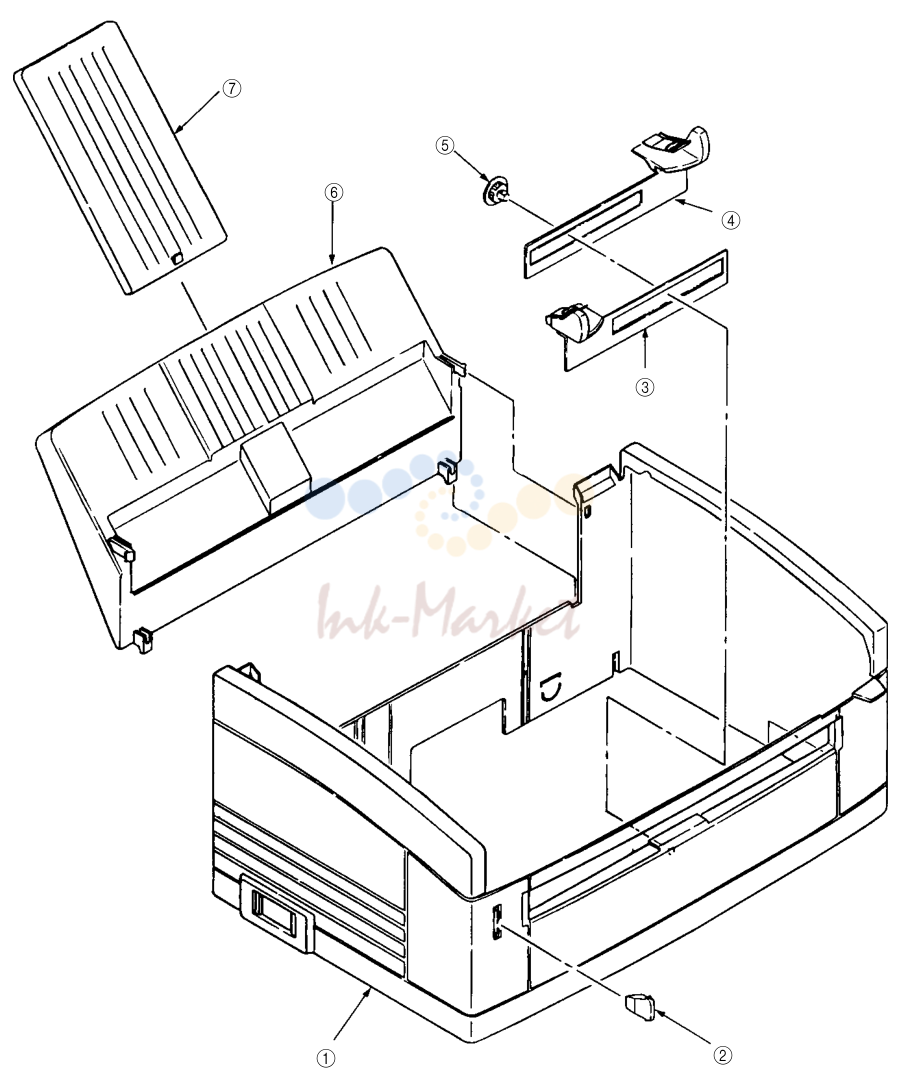

1. Cover Assy Upper

№	Артикул	Описание
1	1PP4128-1251P1 запросить цену →	Upper Cover
2	3PP4128-1255P1 запросить цену →	Lamp
3	2PP4128-1256P1 запросить цену →	Guide Slide (L)
4	2PP4128-1257P1 запросить цену →	Guide Slide (R)
5	4PP4128-1260P1 запросить цену →	Spur Gear (A)
6	1PP4128-1254P1 запросить цену →	Hopper Plate
7	2PP4128-1258P1 запросить цену →	Extend Plate

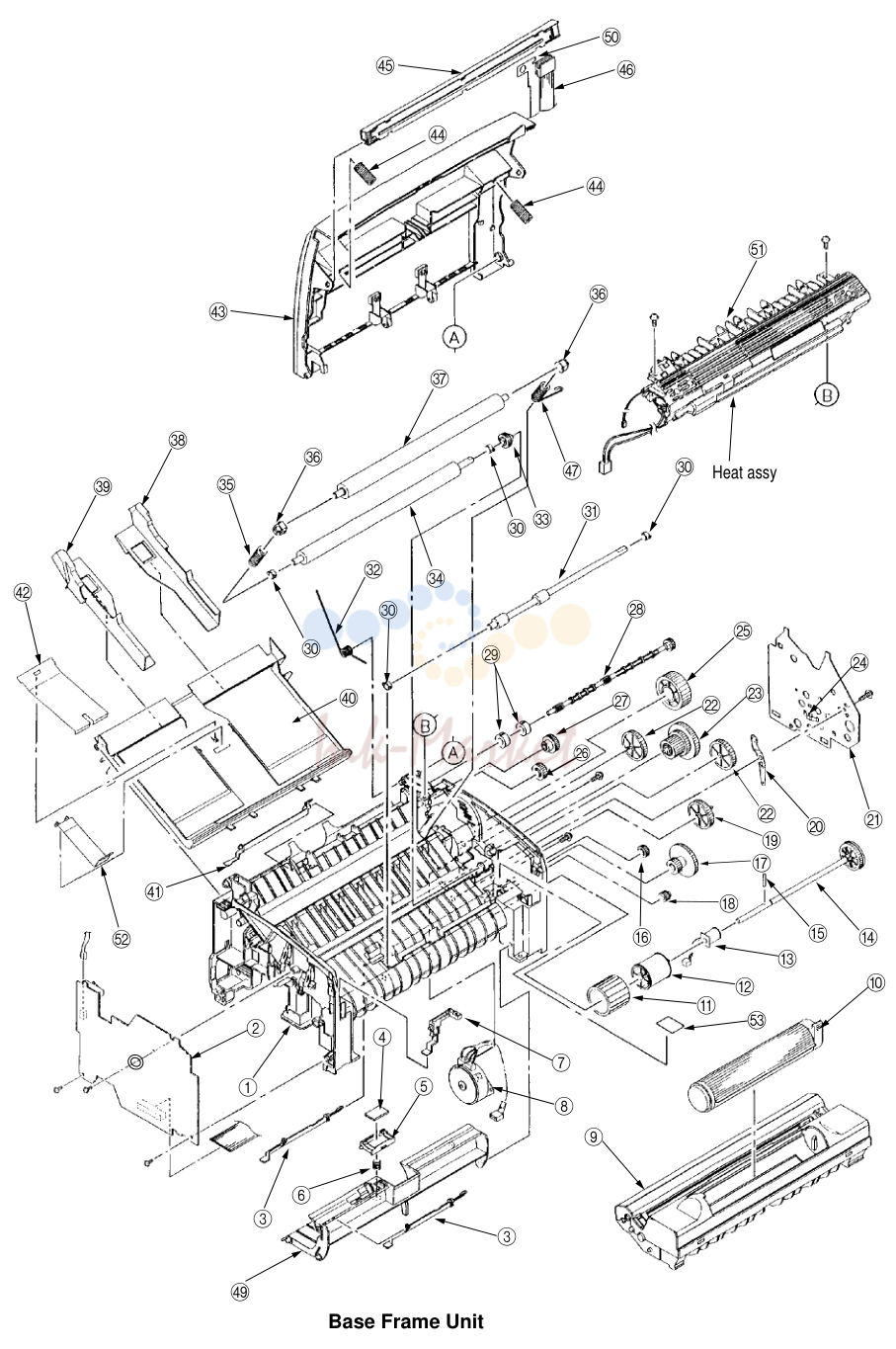

2. PARTS LIST

№	Артикул	Описание
1	2PA4083-1132G1 запросить цену →	Base Frame Assy
2	4YA4130-1004G1 запросить цену →	High-Voltage Power Supply Board
3	3PP4083-1191P1 запросить цену →	Paper Sensor E
4	4PB4083-1245P1 запросить цену →	Friction Pad
5	3PP4083-1244P1 запросить цену →	Separator Guide
6	4PP4083-1246P1 запросить цену →	Compression Spring S
7	3PA4083-1193G1 запросить цену →	Toner Sensor Assy
8	4PB4083-1172P1 запросить цену →	Pulse Motor (Main)
9	4YA4083-1380G2 запросить цену →	Ep Unit
10	40035001 запросить цену →	Toner Cartridge Unit
11	4PB4083-1129P1 запросить цену →	Hopping Roller
12	3PP4083-1128P1 запросить цену →	Roller Holder (Hopping Roller)
13	3PB4083-1127P1 запросить цену →	Magnet H (Hopping Shaft)
14	3PA4083-1133G1 запросить цену →	Hopping Shaft Assy
15		Knock Pin NK2-10-SUS
16	4PP4083-1143P1 запросить цену →	Idle Gear R
17	3PP4083-1184P1 запросить цену →	Idle Gear 2R
18	3PP4083-1142P1 запросить цену →	Gear R
19	3PP4083-1181P1 запросить цену →	Idle Gear M
20	3PP4083-1189P1 запросить цену →	Earth Plate A
21	3PP4083-1188P1 запросить цену →	Side Plate M
22	3PP4083-1182P1 запросить цену →	Idle Gear P
23	3PP4083-1183P1 запросить цену →	Idle Gear 3R
24	4PP4083-1165P1 запросить цену →	Tension Plate
25	3PP4083-1185P1 запросить цену →	Idle Gear Heat
26	4PP4083-1186P1 запросить цену →	Idle Gear E (A)
27	3PP4083-1187P1 запросить цену →	Idle Gear E (B)
28	3PP4083-1170P1 запросить цену →	Drive Shart E (Eject)
29	4PB4083-1171P1 запросить цену →	Eject Roller
30	3PP4083-1141P1 запросить цену →	Resistration Bearing
31	3PB4083-1140P1 запросить цену →	Resistration Roller
32	4PP4083-1252P1 запросить цену →	Torsion Spring
33	3PP4083-1151P1 запросить цену →	Gear T
34	3YB4083-1150P1 запросить цену →	Transfer Roller
35	4PP4083-1136P1 запросить цену →	Bias Spring (L) (Back Up Roller)
36	3PP4083-1161P1 запросить цену →	Bearing BU (Back Up Roller)
37	3PB4083-1160P2 запросить цену →	Pressure Roller B (Back Up Roller)
38	3PP4083-1233P1 запросить цену →	Paper Guide (R)
39	3PP4083-1232P1 запросить цену →	Paper Guide (L)
40	1PP4083-1231P1 запросить цену →	Paper Holder
41	3PP4083-1192P1 запросить цену →	Paper Sensor Exit
42	4PP4083-1247P1 запросить цену →	Hopper Spring
43	2PA4128-1271G1 запросить цену →	Top Cover Assy
44	4PP4083-6168P1 запросить цену →	Head Spring
45	4YA4116-1228G1 запросить цену →	LED Head
46	4YX4083-1134G1 запросить цену →	Flat Cable Assy
47	4PP4083-1137P1 запросить цену →	Bias Spring (R) (Back Up Roller)
49	1PP4083-1241P1 запросить цену →	Sheet Guide
50		Film FG
51	1YX4083-1200G1 запросить цену →	Heat Assy
52		Stopper Spring
53	4PB4091-6047P1 запросить цену →	Caution Label (TR)

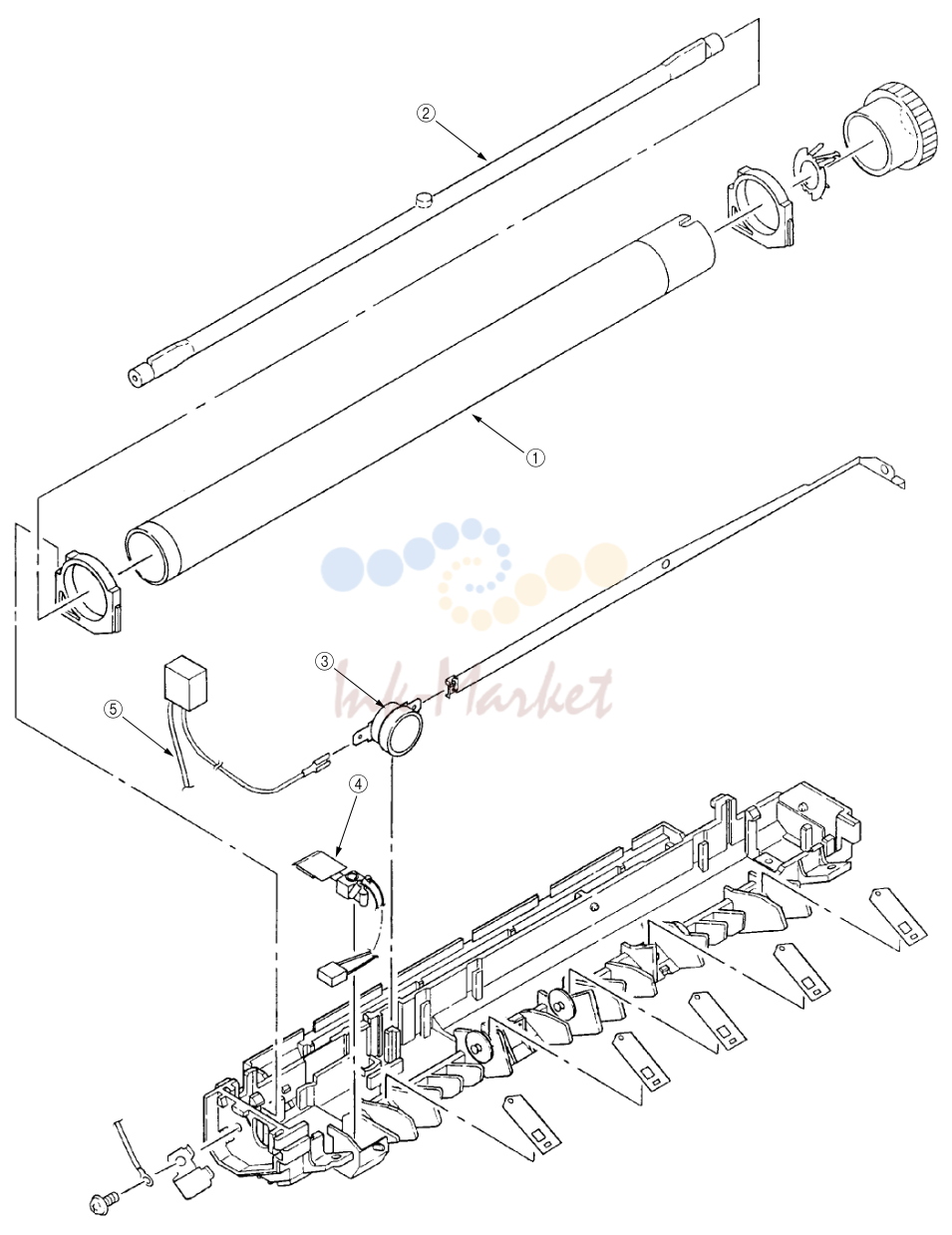

3. g T Heat assy

№	Артикул	Описание
1	3PB4083-1202P1 запросить цену →	Heat Roller
2	3PB4083-6103P4 запросить цену →	Halogen Lamp
3	4PB4083-1204P1 запросить цену →	Thermostat
4	4PB4083-1205P1 запросить цену →	Thermistor
5	4PB4083-1213P1 запросить цену →	Heat Cord

4. Heat Assy

№	Артикул	Описание
1	3PA4083-1135G1 запросить цену →	Base Plate Assy
2	3PB4083-1251P1 запросить цену →	Insulation Sheet
3	4YB4049-1853P1 запросить цену →	Power Supply Unit
4	4YA4121-2516G2 запросить цену →	Main Control Board (HBMC-2 PCB)
6	4YR4077-1670G1 запросить цену →	Program ROM
7	3YS4011-1315P1 запросить цену →	AC Cord
8		Insulation Sheet B
