OKI ol8plus — каталог запчастей со схемами

Содержание

1. PARTS LIST
2. Figure 8-2 Base Frame Unit
3. Figure 8-3 Heat Assy
4. Figure 8-4-1 Base Plate Unit (OKIPAGE 8p)

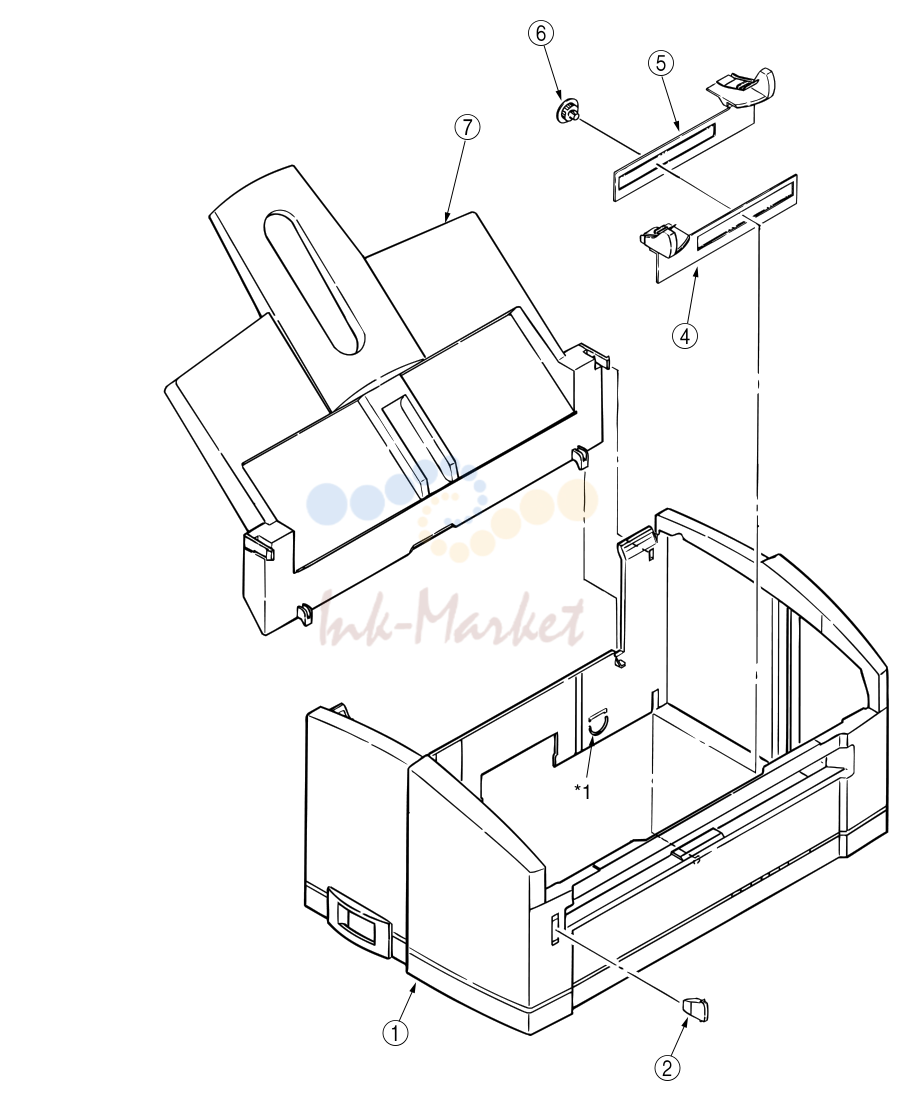

1. PARTS LIST

№	Артикул	Описание
1	40412501 запросить цену →	Cover-Upper 1
2	40413101 запросить цену →	Lens 1
3	40413001 запросить цену →	Switch
4	2PP4128-1256P1 запросить цену →	Guide Side (L)
5	2PP4128-1257P1 запросить цену →	Guide Slide (R)
6	4PP4128-1260P1 запросить цену →	Gear Spur A
7		Plate-Hopper

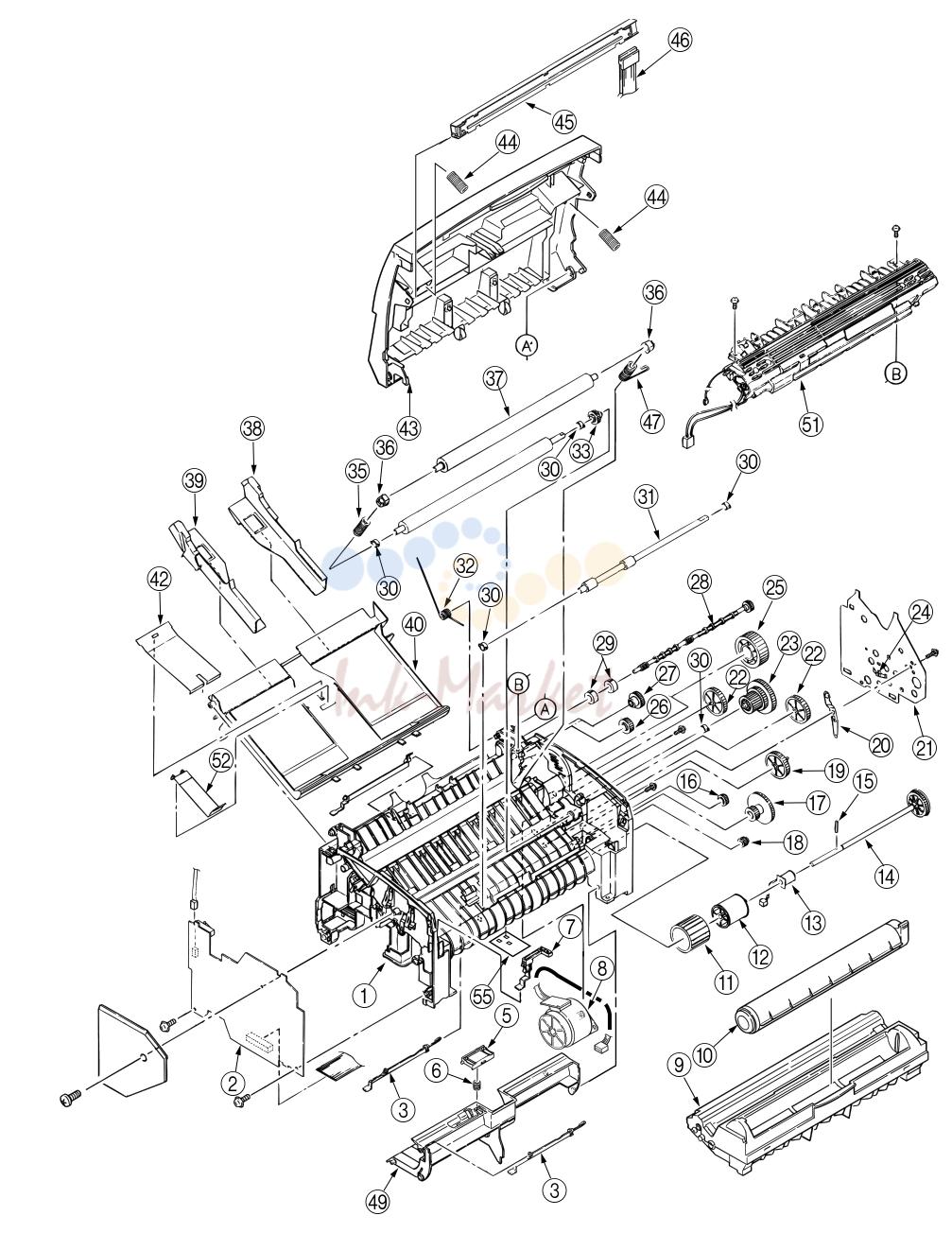

2. Figure 8-2 Base Frame Unit

№	Артикул	Описание
1		Frame Unit Assy
2		High-Voltage Power Supply Board P2H
3	3PP4083-1191P1 запросить цену →	Paper Sensor E
5		Separator Assy
6	4PP4083-1246P1 запросить цену →	Compression Spring S
7	3PA4083-1193G1 запросить цену →	Toner Sensor Assy
8		Pulse Motor
9		Ep Unit (Type 6) 1 Consumable
10		Toner Cartridge Unit (Type 6) 1 Consumable
11	4PB4083-1129P1 запросить цену →	Hopping Roller
12	3PP4083-1128P1 запросить цену →	Roller Holder (Hopping Roller)
13	3PB4083-1127P1 запросить цену →	Magnet H (Hopping Shaft)
14	3PA4083-1133G1 запросить цену →	Hopping Shaft Assy
15		Knock Pin NK2-10-SUS
16	4PP4083-1143P1 запросить цену →	Idle Gear R
17	3PP4083-1184P1 запросить цену →	Idle Gear 2R
18	3PP4083-1142P1 запросить цену →	Gear R
19	3PP4083-1181P1 запросить цену →	Idle Gear M
20	3PP4083-1189P1 запросить цену →	Earth Plate A
21	3PP4083-1188P1 запросить цену →	Side Plate M
22	3PP4083-1182P1 запросить цену →	Idle Gear P
23		Idle Gear 3R
24	4PP4083-1165P1 запросить цену →	Tension Plate
25	3PP4083-1185P1 запросить цену →	Idle Gear Heat
26	4PP4083-1186P1 запросить цену →	Idle Gear E (A)
27	3PP4083-1187P1 запросить цену →	Idle Gear E (B)
28	3PP4083-1170P1 запросить цену →	Drive Shaft E (Eject)
29		Eject Roller
30	3PP4083-1141P1 запросить цену →	Regist Bearing
31	3PB4083-1140P1 запросить цену →	Regist Roller
32		Tension Spring
33		Gear T
34		Transfer Roller
35	4PP4083-1136P1 запросить цену →	Bias Spring (L) (Back Up Roller)
36	3PP4083-1161P1 запросить цену →	Bearing BU (Back Up Roller)
37		Pressure Roller B (Back Up Roller)
38		Paper Guide (R)
39		Paper Guide (L)
40	1PP4083-1231P1 запросить цену →	Paper Holder
41	3PP4083-1192P1 запросить цену →	Paper Sensor Exit
42	4PP4083-1247P1 запросить цену →	Hopper Spring
43	40592101 запросить цену →	Top Cover Assy
44	4PP4083-6168P1 запросить цену →	Head Spring
45		LED Head
46		Flat Cable Assy
47	4PP4083-1137P1 запросить цену →	Bias Spring (R) (Back Up Roller)
49		Sheet Guide
51	40592801 запросить цену →	Heat Assy
52		Stopper Spring
53	4PB4091-6047P1 запросить цену →	Caution Label (TR)
55	4PP4083-1139P1 запросить цену →	Film Guide
58		Bearing Gear
59		Fan
60		Contact CB
61		CONN Cord HV

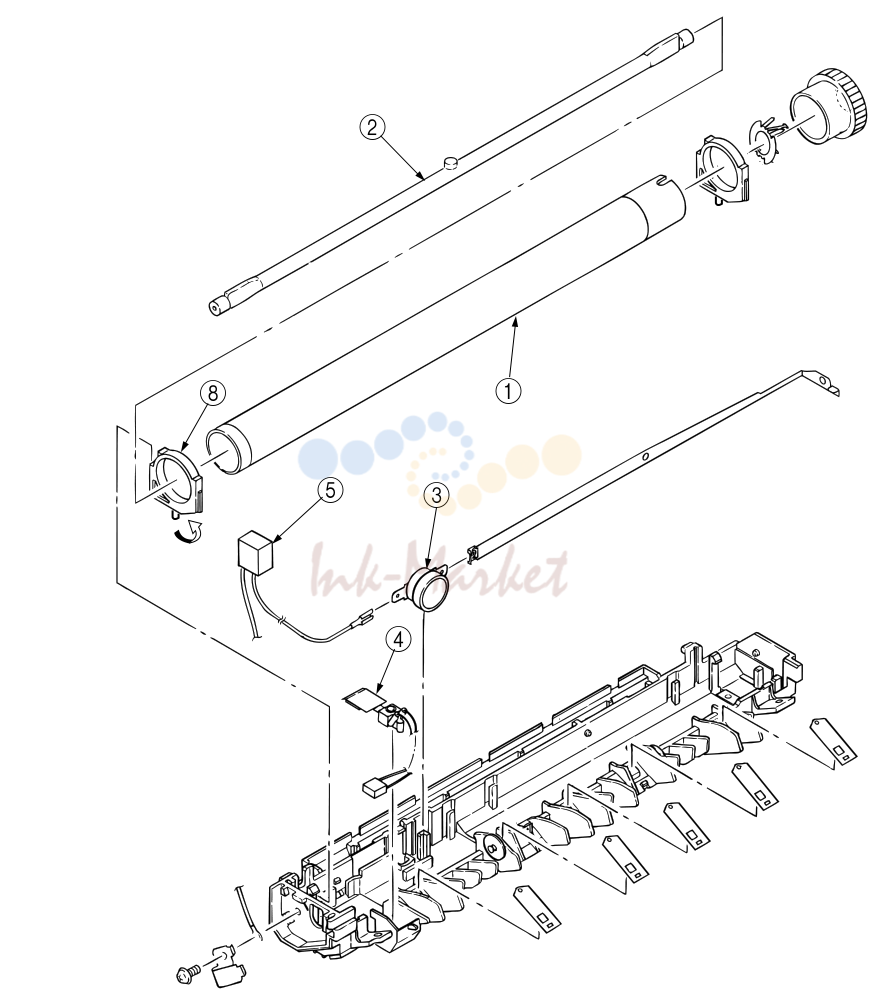

3. Figure 8-3 Heat Assy

№	Артикул	Описание
1	3PB4083-1202P1 запросить цену →	Heat Roller
2	40649301 запросить цену →	Halogen Lamp
3	4PB4083-1204P1 запросить цену →	Thermostat
4	4PB4083-1205P1 запросить цену →	Thermistor
5	4PB4083-1213P1 запросить цену →	Heat Cord

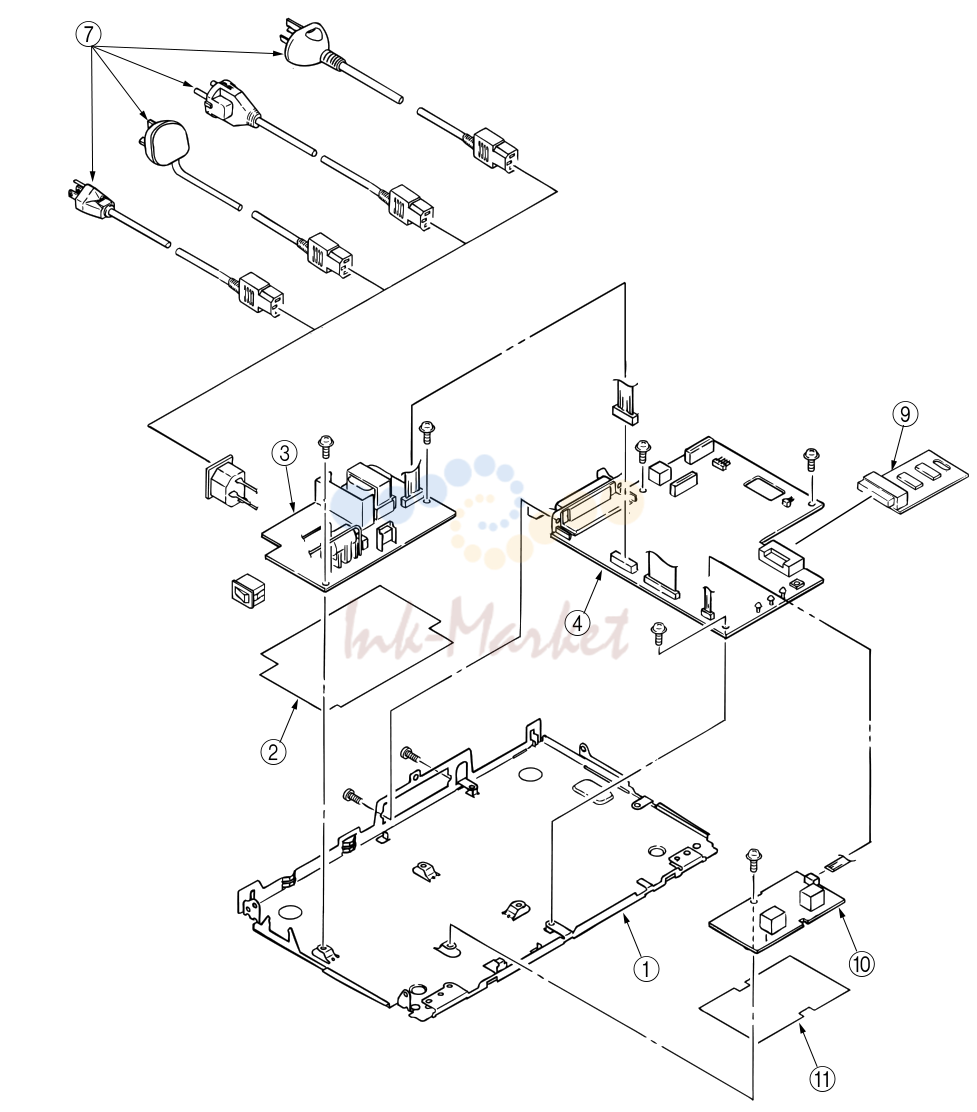

4. Figure 8-4-1 Base Plate Unit (OKIPAGE 8p)

№	Артикул	Описание
1		Base Plate Assy
2		Insulation Sheet A
3	4YB4049-1853P1 запросить цену →	Power Supply Unit
4	40681602 запросить цену →	Main Control Board
6	40681701 запросить цену →	Program ROM
7	3YS4011-1315P1 запросить цену →	AC Cord
8		Insulation Sheet B
9	40559001 запросить цену →	Option RAM Board
10		High Voltage Power Supply Board P6L
11		Insulation Sheet C

Источник: Инк-Маркет.ру.
