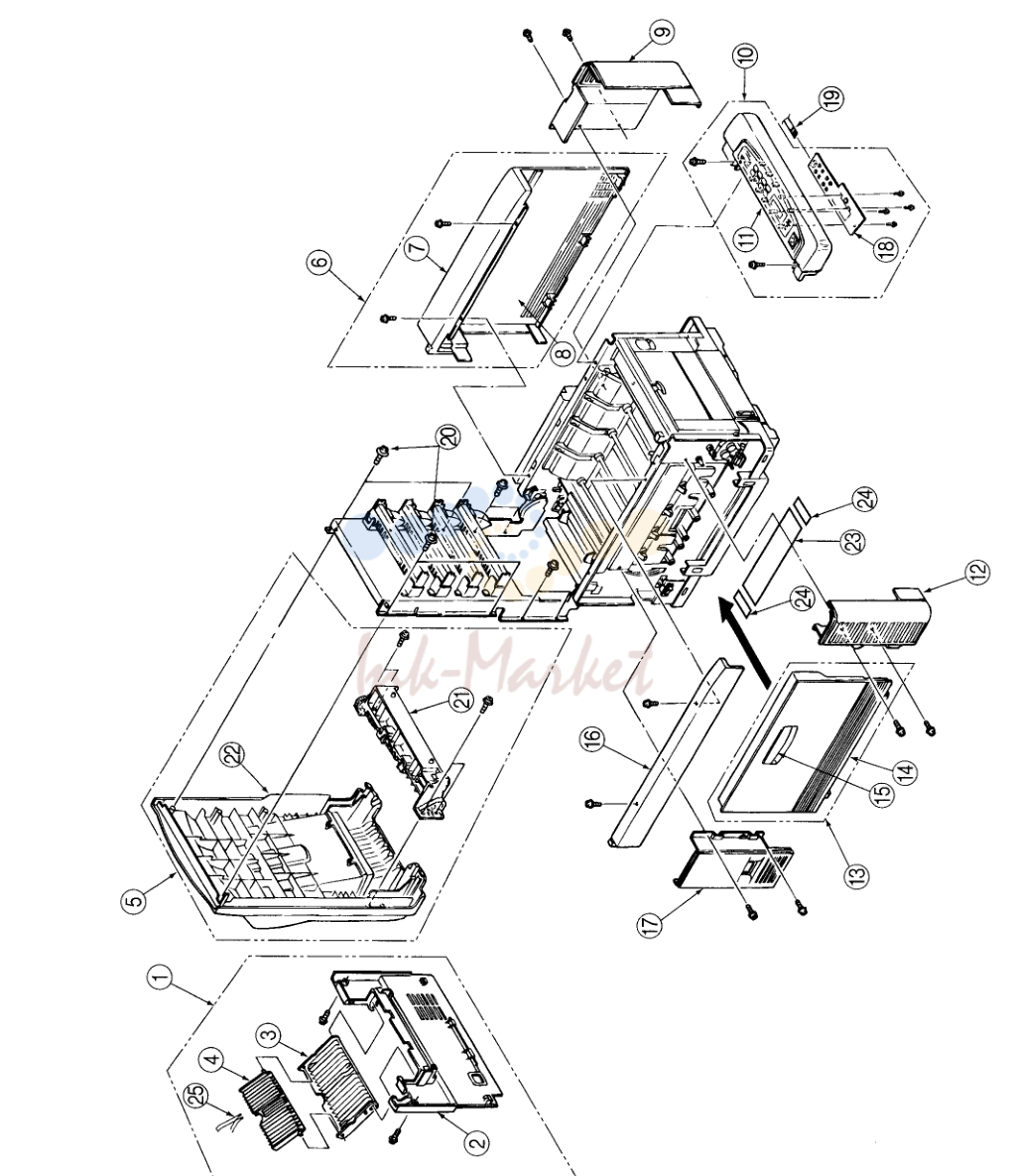

1. Okipage 8C

№	Артикул	Альт. артикул	Описание
1	40315201 запросить цену →		Cover Assy Rear
2	40098401 запросить цену →		Cover Rear
3	40187501 запросить цену →		Stacker Faceup
4	40187601 запросить цену →		Support Stacker
5	40314801 запросить цену →		Cover Assy Stacker
6	40315001 запросить цену →		Cover Assy Side (R)
7			Cover Side(R) - - - -
8			Frame Side (A) - - - -
9	40098301 запросить цену →		Cover Front (A)
10	40314905 запросить цену →		Cover Assy OP Panel 1 3 6 12 ODA(120V)
11	40492603 запросить цену →		CoverSubAssy 1 3 6 12 OEL'INT
12	40098201 запросить цену →		Cover Front (L)
13	40315101 запросить цену →		CoverAssy Side (L)
14			Cover Side(L) - - -
15			CoverKnob - - - -
16	40195601 запросить цену →		Frame Side (L)
17	40195701 запросить цену →		Cover Rear (L)
18	40387201 запросить цену →		Board-PCO
19	40919301 запросить цену →		ConnectorCord
21	40303601 запросить цену →		GuideEject
22	40449901 запросить цену →		Cover Sub Assy Stacker
23	40728601 запросить цену →		Film Waste Toner
24	40728701 запросить цену →		Foam-Seal (Cover)
25	40664701 запросить цену →		Spring-Support (FU)

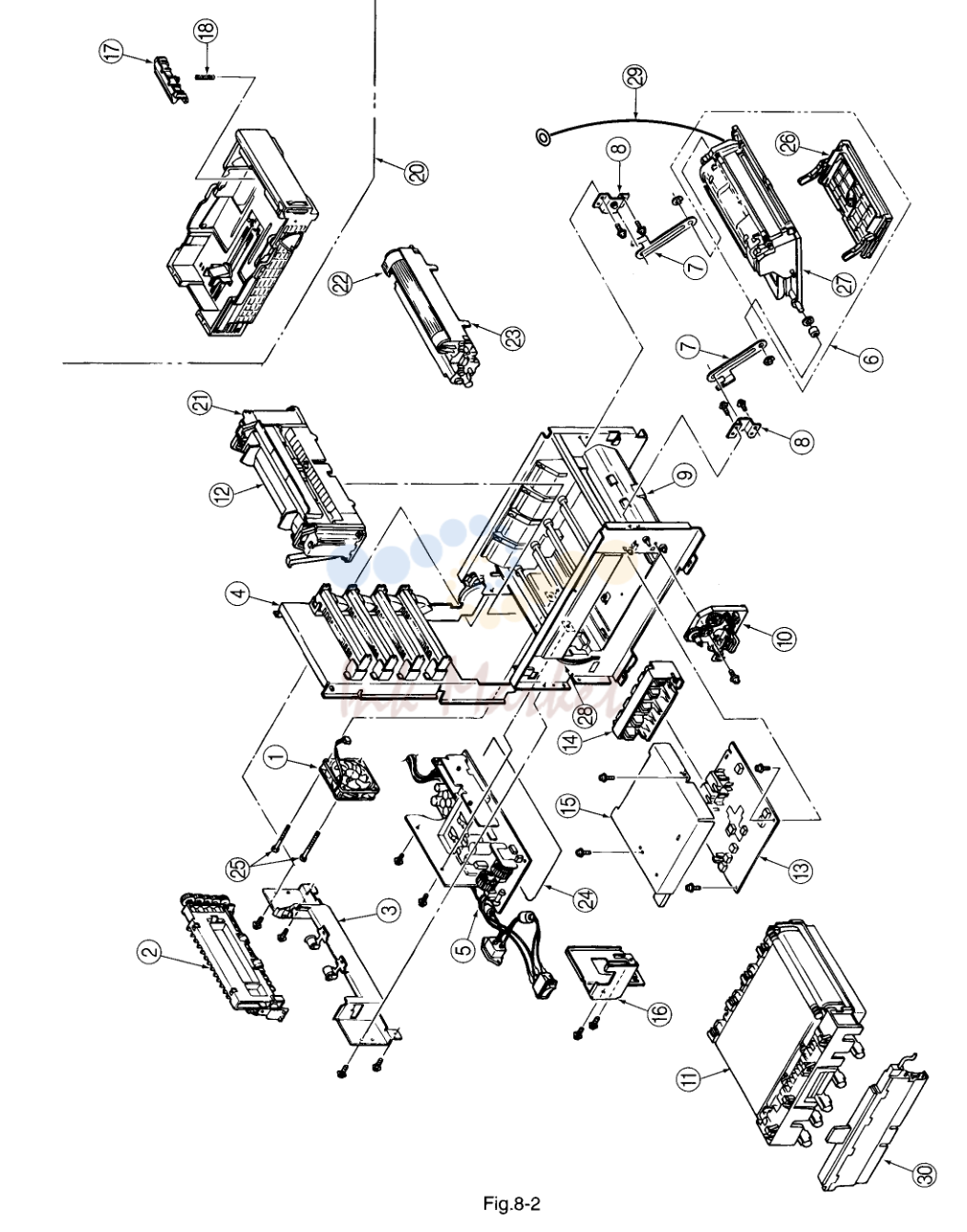

2. 4 40410701 Frame Upper Assy 1 3 6 12 See Fig.8-8

№	Артикул	Альт. артикул	Описание
1	40255201 запросить цену →		Motor Fan(80-25)
2	40303501 запросить цену →		FrameEject
3	40303401 запросить цену →		Guide Paper Eject Assy
4	40410701 запросить цену →		Frame Upper Assy 1 3 6 12 See Fig.8-8
5	40018901 запросить цену →		Power UnitAC 1 3 6 12 ODA(120V)
6	40311201 запросить цену →		FDR Unit Front
7	40193501 запросить цену →		Plate FF Link
8	40193601 запросить цену →		Bracket FF Link
9	40303301 запросить цену →		Guide Paper Input Assy
10	40309801 запросить цену →		Holder GearTonerAssy
11	40490801 запросить цену →		Belt Unit 1 3 6 12 Replacement Kit (ODA)
12	40645301 запросить цену →		Oil Roller Unit 1 - - -Consumable:ODA
13	40065601 запросить цену →		High Voltage Power Supply
14	40325001 запросить цену →		Bracket HV(BT)ASSY
15	40168001 запросить цену →		PIateHV
16	40193201 запросить цену →		Holder Innret
17	40607101 запросить цену →		Separator Frame Assy
18	41179801 запросить цену →		SeparationSpring
20	40744401 запросить цену →		Paper Cassette Assy
21	40490901 запросить цену →		Fuser Unit 1 3 6 12 ReplacementUnit:
22	41012301 запросить цену →		TonerCartridgeBK 1 - - -Consumable:ODA
23	41070201 запросить цену →		ID Unit C6C ODAEPCFGI-BK 1 - - - Consumable: ODA(120V)
24	40191201 запросить цену →		Sheet Insulation
25	PSW2W3-300 запросить цену →		Screw
26	40838801 запросить цену →		Manual Hopper Assy
27	40449001 запросить цену →		FDR Unit Main Assy
28	40294201 запросить цену →		CONN Cord Wire
29	40641801 запросить цену →		OONN Cord Wire
30	40645401 запросить цену →		Waste Toner Box 1 3 6 12 Consumable(CDA)

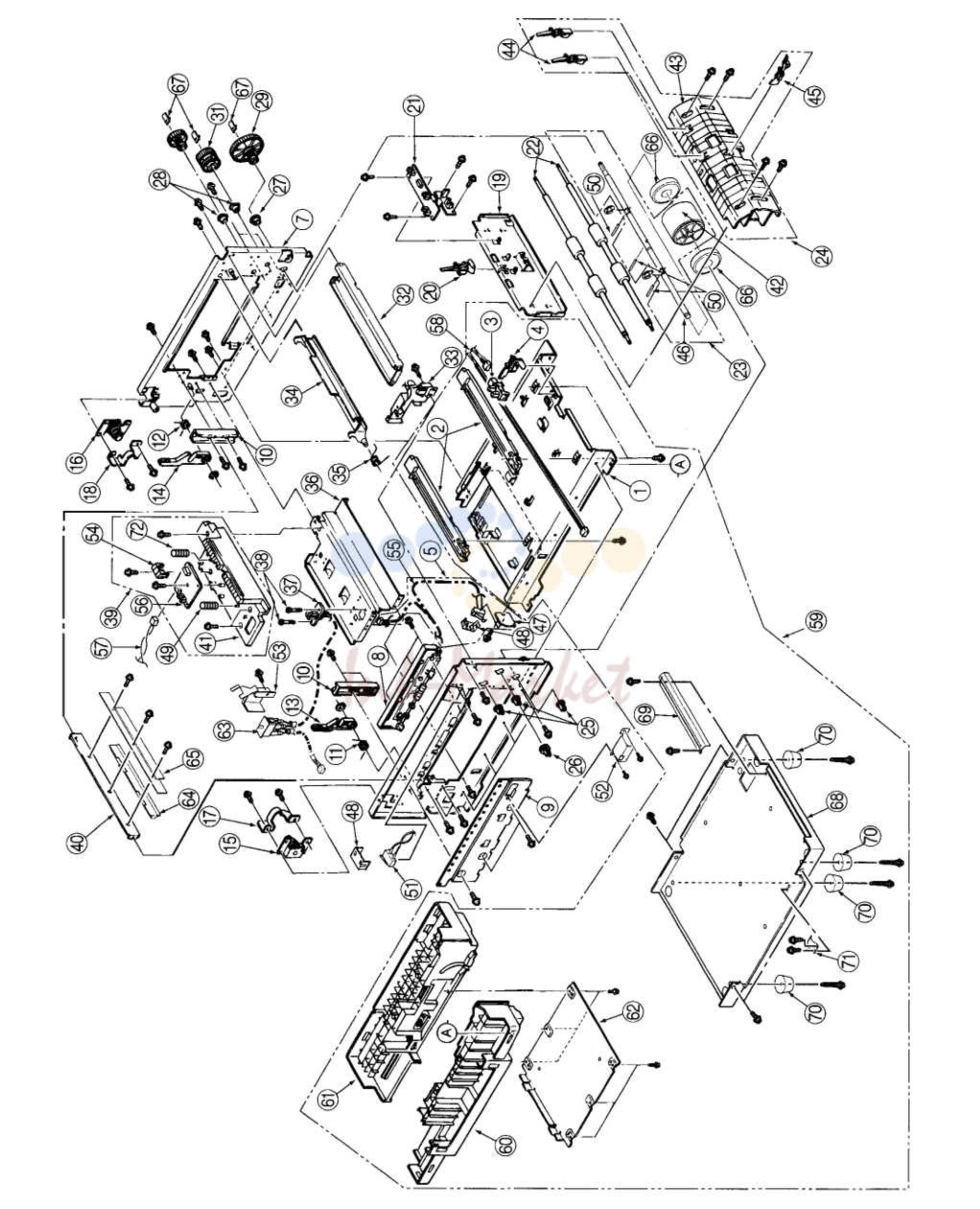

3. Okipage 8C

№	Артикул	Альт. артикул	Описание
1	40175701 запросить цену →		Plate Base
2	40096401 запросить цену →		Guide Belt(F)
3	40135301 запросить цену →		Photo Interrupter
5	40450401 запросить цену →		Sensor Assy Box Toner
6	40171401 запросить цену →		Frame Side(L)
7	40171301 запросить цену →		Frame Side(R)
8	40308801 запросить цену →		Contact SB Assy
9	40290201 запросить цену →		Plate Blind
10	40163401 запросить цену →		Guide Side Heatunit
11	40163701 запросить цену →		SpringLock(L)
12	40835001 запросить цену →		Spring Lock Heat
13	40163501 запросить цену →		Lever Lock Heatunit(L)
14	40163601 запросить цену →		Lever Lock Heatunit(R)
15	40383701 запросить цену →		Limiter-2Way(L)
16	40383801 запросить цену →		Limiter-2Way(R)
17	40335001 запросить цену →		Plate Guard(L)
18	40335101 запросить цену →		Plate Guard(R)
19	40171201 запросить цену →		StayLower
20	40144501 запросить цену →		Lever Regist Sensor
21	40437601 запросить цену →		Board-PXM
22	40130801 запросить цену →		Roller Registration
23	40310601 запросить цену →		Roller Assy Hopping
24	40303301 запросить цену →		GuidePaper
25	40261301 запросить цену →		BearingHopping 3 9 lB
26	40130301 запросить цену →		Gear(Z20)
29	40250901 запросить цену →		Gear Oneway(96)
31	40164301 запросить цену →		Gear Oneway(Z48)
32	40171101 запросить цену →		Stay Upper(Front)
33	40388501 запросить цену →		Bracket SW
34	40195101 запросить цену →		Plate Latchlever(FD)
35	40195001 запросить цену →		Spring Latchlever(FD)
36	40175201 запросить цену →		Stay Heat
37	40563101 запросить цену →		Connection cord wire
39	40162101 запросить цену →		GuideAssy
40	40175101 запросить цену →		StayEP
41	40449401 запросить цену →		GuideAssyHeat
42	40449701 запросить цену →		Hopping Roller Boss Assy
43	40097301 запросить цену →		Guide Paper Input A
44	40144301 запросить цену →		Leverinput
45	40144401 запросить цену →		Lever 2nd feed Sensor
46	40189601 запросить цену →		Shaft Hoppingroller(1st)
47	40450201 запросить цену →		Bracket Switch
48	40408601 запросить цену →		Holder Switch
49	40264401 запросить цену →		SpringEject
50	NK3-18-SUS запросить цену →		Knock Pin
51	40447201 запросить цену →		CONN Cord Wire
52	40388401 запросить цену →		Bracket Switch(Side)
53	40446501 запросить цену →		InterLockSW
54	40162201 запросить цену →		Cover Sensor
55			-40172401 (AMP6P-AMP4P) -1 -3 -6 -12 Designated in Fig.8-5
56	40437501 запросить цену →		Board-PXL
57	40171801 запросить цену →		CordwireAMP7PAMP7P
58	40447301 запросить цену →		Cordwire JST6PAMP3PX2
59	40303201 запросить цену →		PlateBase
60	40303101 запросить цену →		Guide Cassette(L)Assy
61	40302901 запросить цену →		Guide Cassette(R)Assy
62	40164801 запросить цену →		Plate Bottom
63	40448501 запросить цену →		Conection cord wire
64	40551301 запросить цену →		Plate Shield Heat
65	40714401 запросить цену →		Heat-Sink(801)
66	40743701 запросить цену →		Roller Ass-Hopping(Sub)
67	40686701 запросить цену →		Spacer-Registgear 3 9 18 36 -
68	40661001 запросить цену →		Cover-Bottom( Weld)
69	40661501 запросить цену →		Plate-Guide
70	40671001 запросить цену →		Rubber-Foot
72	40834901 запросить цену →		Spring-Eject-Heat

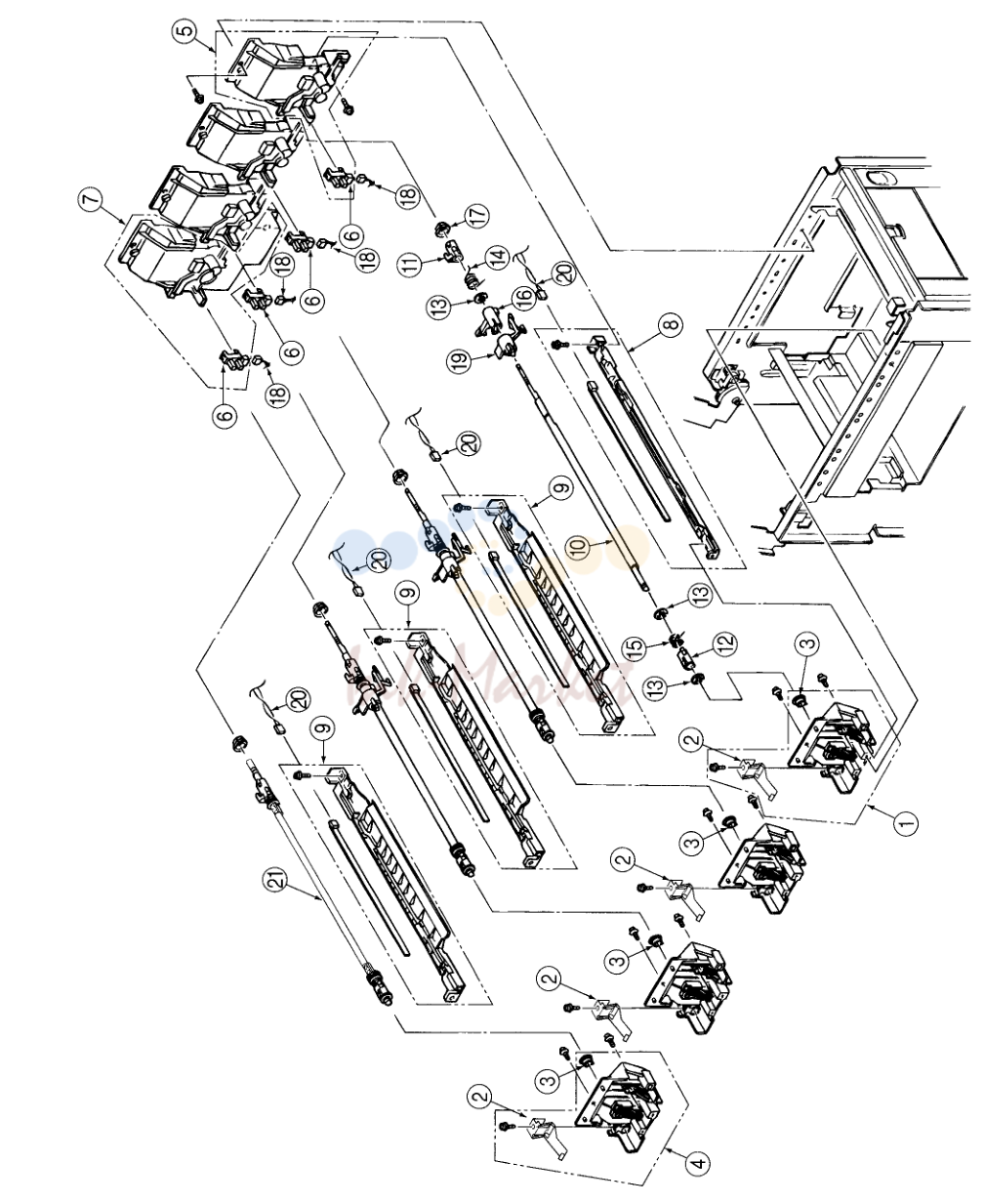

4. Okipage 8C

№	Артикул	Альт. артикул	Описание
1	40324501 запросить цену →		CotacL(BLL)Assy 3 9 18 36 Includes ltem2,
2	40278101 запросить цену →		Plate Earth(LK)
4	40324401 запросить цену →		Contact(CL 1 3 6 12 Includes ltem2,
5	40324601 запросить цену →		ContactBKT(BL
6	40135301 запросить цену →		Photo Interrupter
7	40309001 запросить цену →		Contact BKT(CL R) Assy
8	40308501 запросить цену →		EraserBKT
9	40324301 запросить цену →		EraserBKT(KCM)
10	40167901 запросить цену →		Shaft Link
11	40132301 запросить цену →		Lever Link(R)
12	40132401 запросить цену →		Lever Link(L)
13	RE6-SUS запросить цену →		E Ring
14	40168401 запросить цену →		SpringSupport(R)
15	40188501 запросить цену →		SpringSupport(L)
16	40136201 запросить цену →		Bracket Sensor Toner(KCM)
18	40173301 запросить цену →		AMP14P-AMP3X4
19	40449502 запросить цену →		Sensor Assy T(KCM)
20	40172701 запросить цену →		CordwireAMP8P
21	40664301 запросить цену →		Shaft (k) Assy

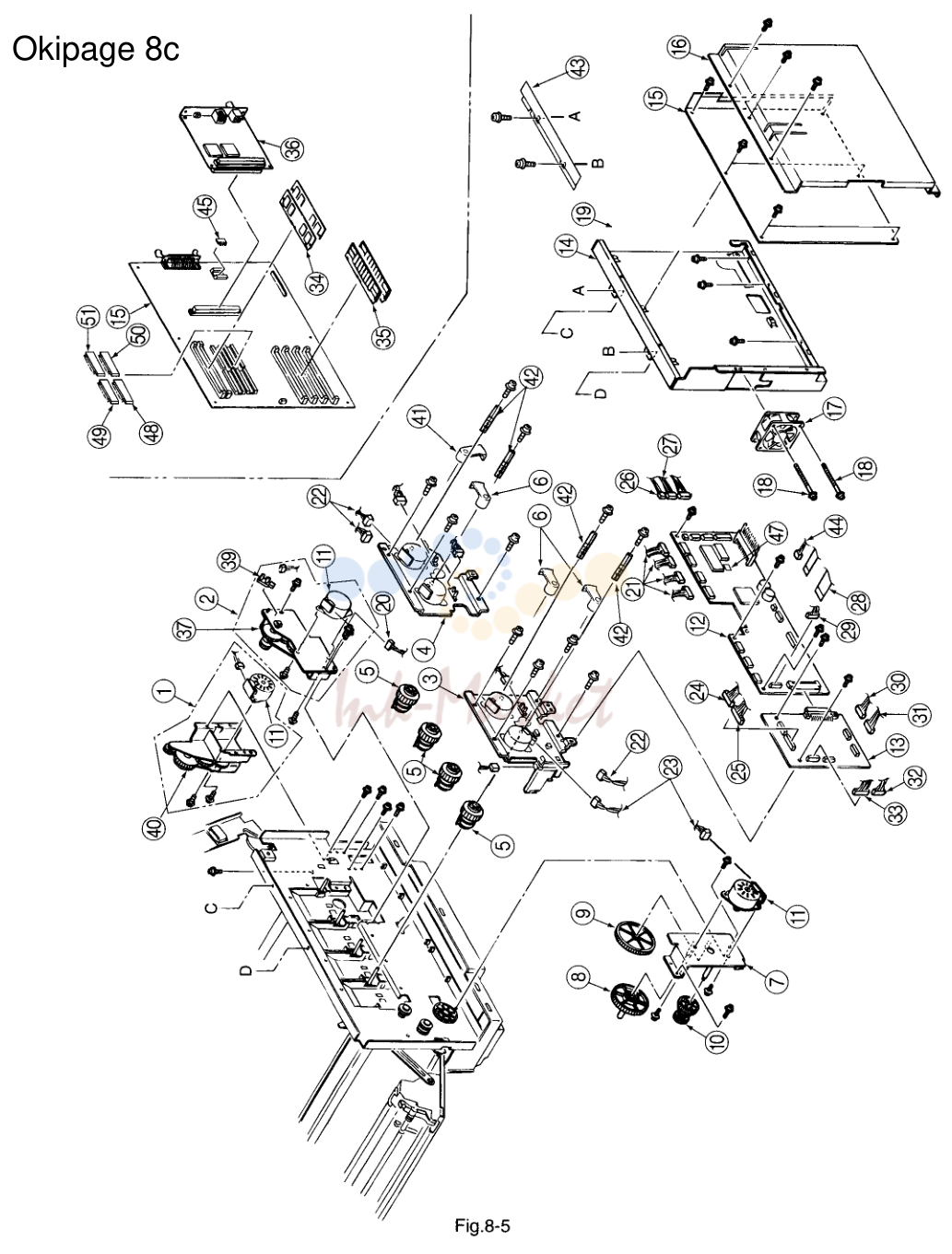

5. 25 -40173301 (AMP14P-AMP3PX4) -1 -3 -6 -12 Designated n Fig.8-4

№	Артикул	Альт. артикул	Описание
1	40310001 запросить цену →		Gear Heat Assy
2	40392301 запросить цену →		Motor
3	40309101 запросить цену →		Motor
4	40309201 запросить цену →		Main Motor(B)Assy
5	40208101 запросить цену →		Gear Oneway(730)
6	40664401 запросить цену →		Lever Up! Dn2(YMC)
7	40175001 запросить цену →		Bracket Hopping Motor
8	40143401 запросить цену →		Gear ldle(92)
9	40143501 запросить цену →		Gear Feed(118/17)
10	40164401 запросить цену →		Gear Oneway(Z48/74)
11	40124101 запросить цену →		Motor Pulse(ID)
12	40634106 запросить цену →	Board-PX4	1 3 6 12 EEPROM Is excluded
13	40437201 запросить цену →		Board-PXF
14	40233901 запросить цену →		Cover CU
15	40950902 запросить цену →		Board-PCE
16	40376901 запросить цену →		Plate Sealed
17	40197101 запросить цену →		Motor Fan
18	PSW2WS-25C запросить цену →		Screw(SW+2W)
19	40377001 запросить цену →		Board IF
20	40171002 запросить цену →		AMP8P-AMP4PX2
21	40456101 запросить цену →	JST12AMP1SAMP1OAMP9	connect1ion cord 3 6 12 Cable Assy
22	40173001 запросить цену →		AMP12P-AMP3PX2
23	40171001 запросить цену →		AMP8P-AMP4PX2
24	40447101 запросить цену →		AMP12P-AMP3PX4
25			-40173301 (AMP14P-AMP3PX4) -1 -3 -6 -12 Designated n Fig.8-4
26			-40171801 (AMP7P-AMP7P) -1 -3 -6 -12 Designated in Fig8-3
27	40172401 запросить цену →		AMP6P-AMP4P
28	2381005P0003 запросить цену →		HCUJ (1.25)-16F-300
29	40172801 запросить цену →		AMP12P-AMP4, 3X2
30			-40447301 (JST6P-AMP3PX2) -1 -3 -6 -12 Designated n Fig.8-3
31			-40177701 (AMP7P-AMP7P) -1 -3 -6 -12 Designated in Fig.8-7
32	40447001 запросить цену →		JST8P-JSTBP
33			-40172701 (AMP8P-AMP2PX4) -1 -3 -6 -12 Designated in Fig.8-4
34	41073305 запросить цену →		PS-SIMM
35	8020003M6601 запросить цену →		DRAM-SIMM
36			- NETWORK-CARD -1 -3 -6 -12 Optional, commercialpurchase parts
37	40450001 запросить цену →		Belt Motor Mech Assy
39	40135301 запросить цену →		Photo Interrupter
40	40448901 запросить цену →		GearHeat
41	40664501 запросить цену →		Lever Up Dn2(K)
42	40583901 запросить цену →		Plate Earth(LKR)
43	40704901 запросить цену →		Plate Shield(CU)
44			-40447201 CONN Cord Wire -1 -3 -6 -12 Designated in Fig.8-3
45	8164303M0000 запросить цену →		EPROM1
48	41088101 запросить цену →		PROM Control
49	41088201 запросить цену →		PROM Control
50	41088301 запросить цену →		PROM Control
51	41088401 запросить цену →		PROM Control

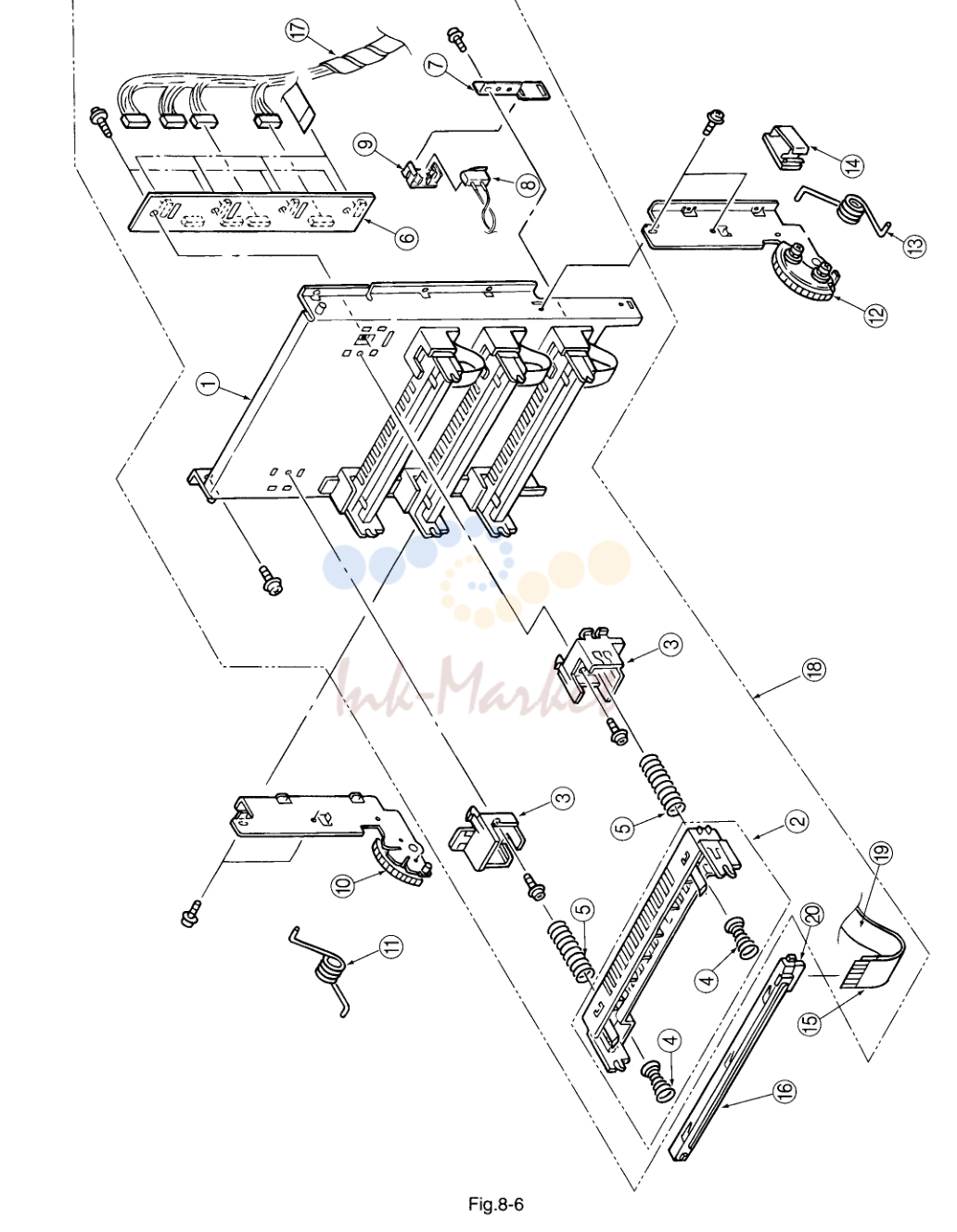

6. Okipage 8C

№	Артикул	Альт. артикул	Описание
1	40187901 запросить цену →		Frame Upper
2	40449101 запросить цену →		HolderLED
3	40187801 запросить цену →		Guide Holder
4	40829701 запросить цену →		SpringHead
5	40197705 запросить цену →		SpringEP
6	40536001 запросить цену →		Board PD6
7	40394201 запросить цену →		Plate Oil Sensor
8	40171702 запросить цену →	AMP2P	MSW
9	40408601 запросить цену →		Holder SW
10	40449301 запросить цену →		PlateSupport.
11	40197401 запросить цену →		Torsion Spring(A)
12	40449201 запросить цену →		Plate~Support(R)Assy
13	40218301 запросить цену →		Torsion Spring(B)
14	LP-6665-1 запросить цену →		Flat CableClip
15	2381005P0001 запросить цену →		HCUJ(1.25)-14F-140-10S6(B)-M1924896)
16	40547301 запросить цену →		LED Head Unit-51M
17			-40456101 JST12AMP15AMP1OAMP9connect-i1oncord -3 -6 -12 Designated n Flg.8-5
18	40410701 запросить цену →		FrameUpper
19	2381005P0006 запросить цену →		HCUJ(1.25)-12F-160
20	224A1287P0260 запросить цену →		PXW26-1250B

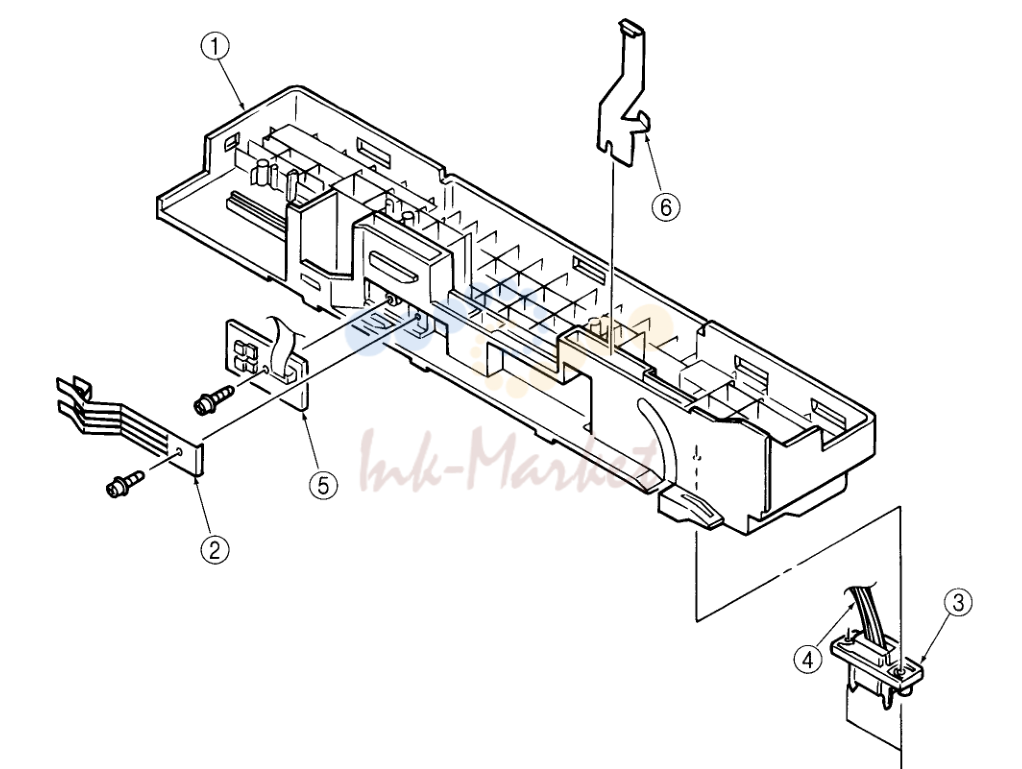

7. Okipage 8C

№	Артикул	Альт. артикул	Описание
1	40449801 запросить цену →		GuideCassette(R)Sub
3	220A1866P0140 запросить цену →		Squareshaped
4	40177701 запросить цену →		Connector Cord
5	40368301 запросить цену →		Board-PXC
6	4PP4076-5742P001Plato запросить цену →		Earth (link)

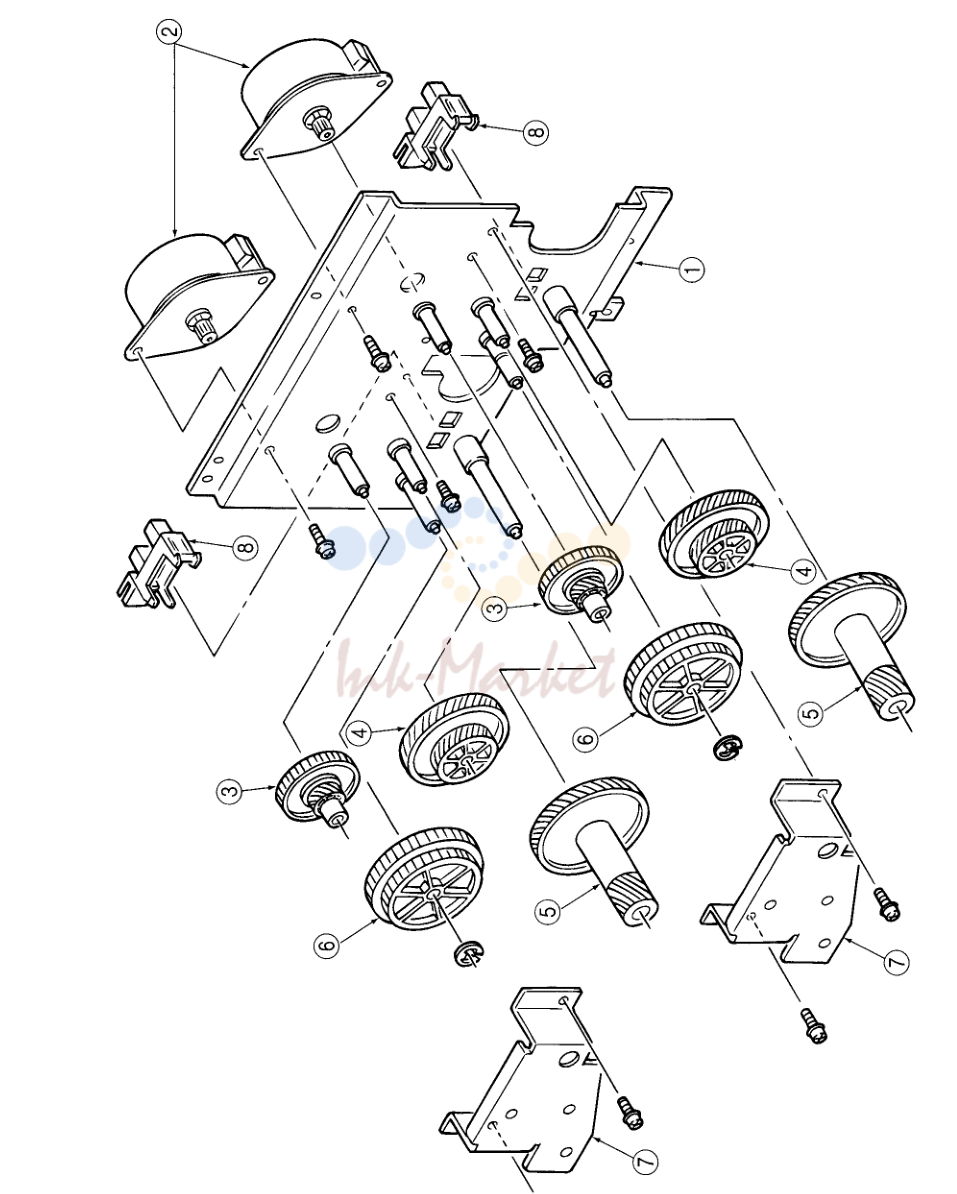

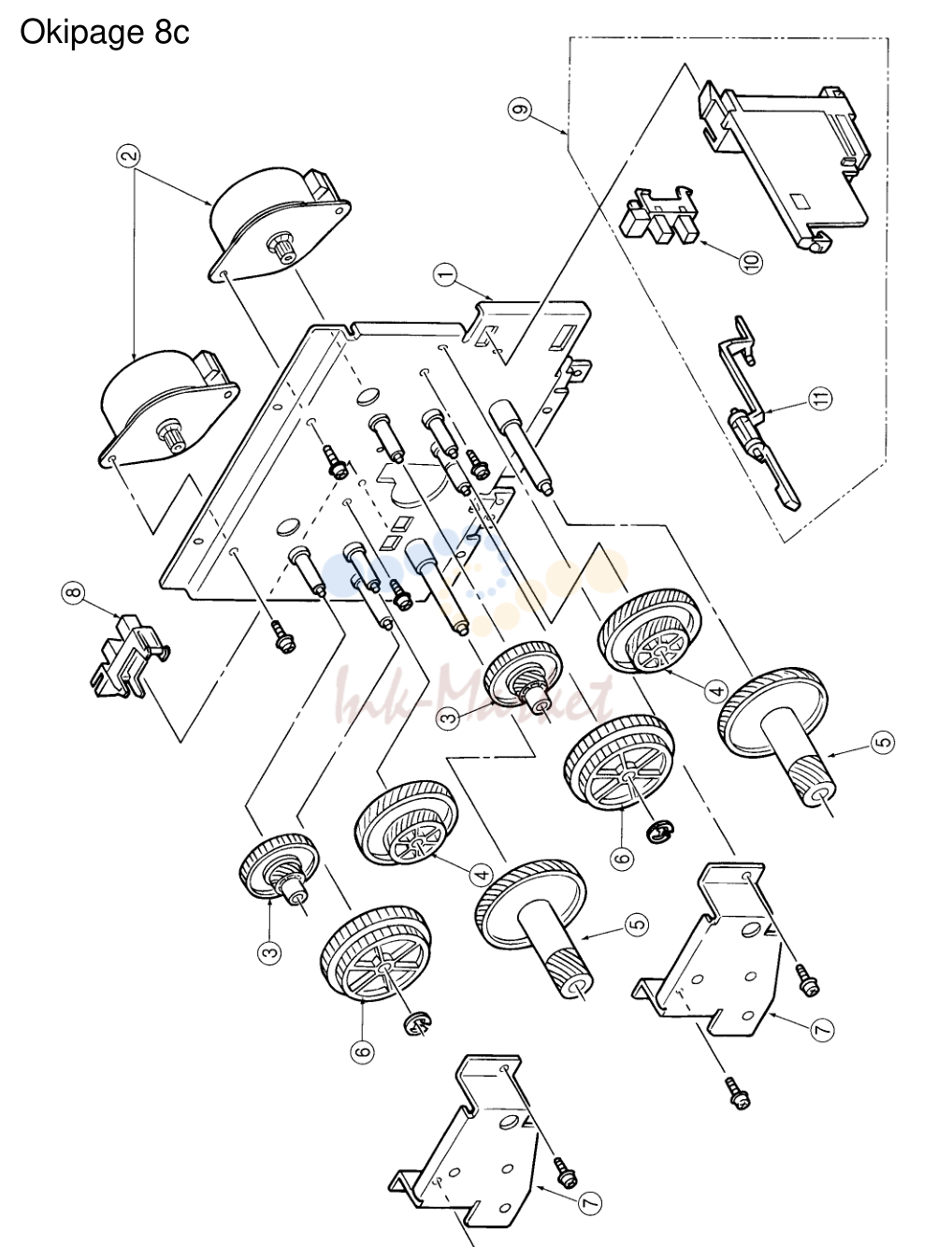

8. Okipage 8C

№	Артикул	Альт. артикул	Описание
1	40165301 запросить цену →		FrameMotor
2	40124101 запросить цену →		Motor Pulse(ID)
3	40129901 запросить цену →		Gear (25/75)
4	40130701 запросить цену →		Gear Helical(67143/24)
5	40130601 запросить цену →		Gear Helical(67/18)
6	40130201 запросить цену →		Gear Z53/44
7	40129501 запросить цену →		BracketSupport(ID)
8	40135301 запросить цену →		Photointerrupter
9	40308601 запросить цену →		TonerSensor(Y)Assy
10	40135301 запросить цену →		Photo Interrupter
11	40449601 запросить цену →		Sensor Assy T(Y)

9. Okipage 8C

№	Артикул	Альт. артикул	Описание
1	40129401 запросить цену →		Frame Motor(ID)
2	40124101 запросить цену →		Motor Pulse(lD)
3	40129901 запросить цену →		Gear (25/75)
4	40130701 запросить цену →		Gear Helical(67/43/24)
5	40130601 запросить цену →		Gear Helical(67/18)
6	40130201 запросить цену →		Gear Z53/44
7	40129501 запросить цену →		BracketSupport
8	40135301 запросить цену →		Photo Interrupter

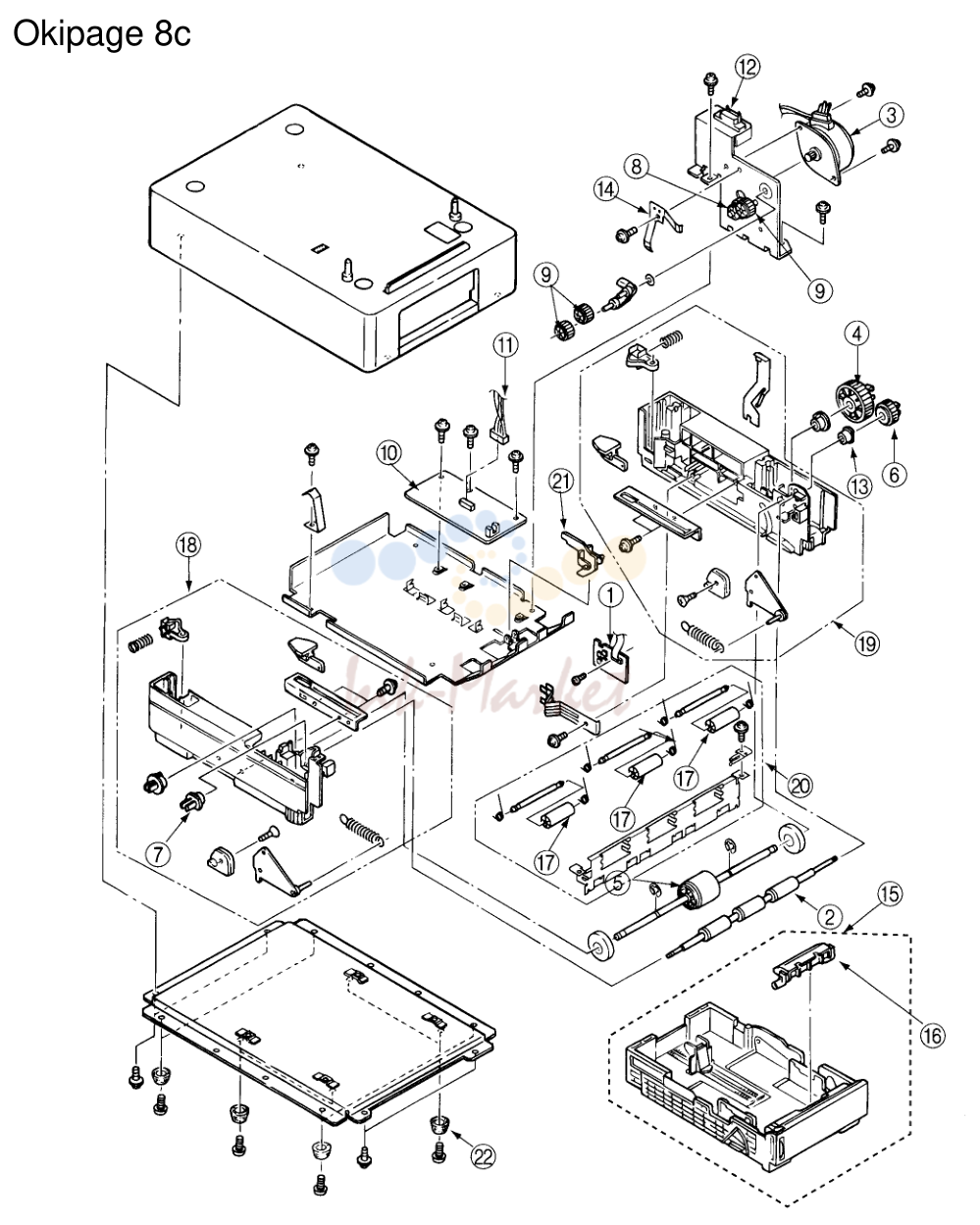

10. Okipage 8C

№	Артикул	Альт. артикул	Описание
1			AOLD-PCB 4YA4046-1646G011
2			Feed roller
3			Hopping motor 4PB4076-5718P001
4			Hopping gear 4PB4043-4486P001
5			Hopping roller assy 4PA4076-5755G001
6			Feed roller gear 4PB4043-4488P001
7			Feed roller bearing 4PP4043-4489P001
8			Feed idle gear 4PP4076-5712P001
9			Planet gear 4PP4043-4491P001
10			AOLT-PCB 4YA4046-1645G011
11			Connectorcord 4YS4011-4448P003
12			Square-shaped conne2c2t0oAr1866P0141
13			Bush 4PP4076-3949P001
14			Shaft earth plate 4PP4076-5719P001
15			Papercassetteassy
16			Separator frame assy
17			Idle roller 4PP4043-4477P001
18			Frameassy-side L
19			Frameassy-side
20			Holderassy
21			Lever paper end 4PP4076-5154P001
22			Rubber-Foot
