Oki OL810ex — каталог запчастей со схемами

Содержание

1. Table 8-1 Lower Base Unit (1/2)
2. Figure 8-3 Base unit

1. Table 8-1 Lower Base Unit (1/2)

№	Артикул	Описание
1		Hopping roller shaft 3PP4083-6020P001
2		Bearing 4PP4083-6022P002
3		Hopping roller one-way clutch gear 4PB4083-6024P001
4		Registration roller 3PB4083-6030P001
5		Bearing (registration) 4PP4083-6031P001
6	3YB4083-7640P1 запросить цену →	Roller-Transfer B Assy
7	3PP4083-6290P1 запросить цену →	Bearing TR
8		Back-up roller 3PB4083-6064P002
9		Bias spring 4PP4083-7620P001
10		Back-up roller bushing 4PP4083-6052P001
11		Reset lever L 3PP4083-6053P001
12		Reset lever R 3PP4083-6054P001
13		Cover open switch arm 3PP4083-6058P001
14		Stacker cover reset spring 4PP4083-6057P001
15		Fuser roller idle gear 4PP4083-6080P001
16		Eject roller idle gear 4PP4083-6081P001
17		Sensor plate (inlet) 4PP4083-6083P001
18		Sensor plate (outlet) 4PA4083-6025G001
19		Toner sensor (adhesion) 4PP4083-6086G001
20	4PB4083-3182P3 запросить цену →	Diselectrification bar
21	2YX4083-6100G5 запросить цену →	Heat Assy
22	2YX4083-6100G6 запросить цену →	Heat Assy
23		Eject roller assy 2PA4083-7680G001
24		Manual feed guide assy 2PA4128-1149G001
25	2PA4128-1134G1 запросить цену →	Stacker-Assy
26	4YA4116-1224G1 запросить цену →	LED head unit - 51K
27		Stacker cover damper arm 4PP4083-6191G001
28		Lower base 2PP4083-6801G002
29		Stacker cover damper 4PB4083-6197P001
31	4PB4083-7615P1 запросить цену →	Motor Pulse (main)
32	4PB4083-7616P1 запросить цену →	Motor Pulse (regist)
33	3PP4083-7618P1 запросить цену →	Gear-Idle A (Z60/16)
34	3PP4083-7619P1 запросить цену →	Gear-Idle B (Z60/16)
35	4YX4083-7668G1 запросить цену →	Cord-LED Assembly
36		Image drum unit (Type 5) N/A 1 ODA
37		Toner Cartridge (Type 5) N/A 1 Consumable(OEL/INT)
38		Reduction gear 3PP4083-7617P001
39		FG plate (O.P.) 4PP4083-7663P001
40		Hopping roller rubber 4PB4122-1280P001
41		Diselectritication Film 3PB4083-6089P001
42		Contact LED 4PP4083-6173P001

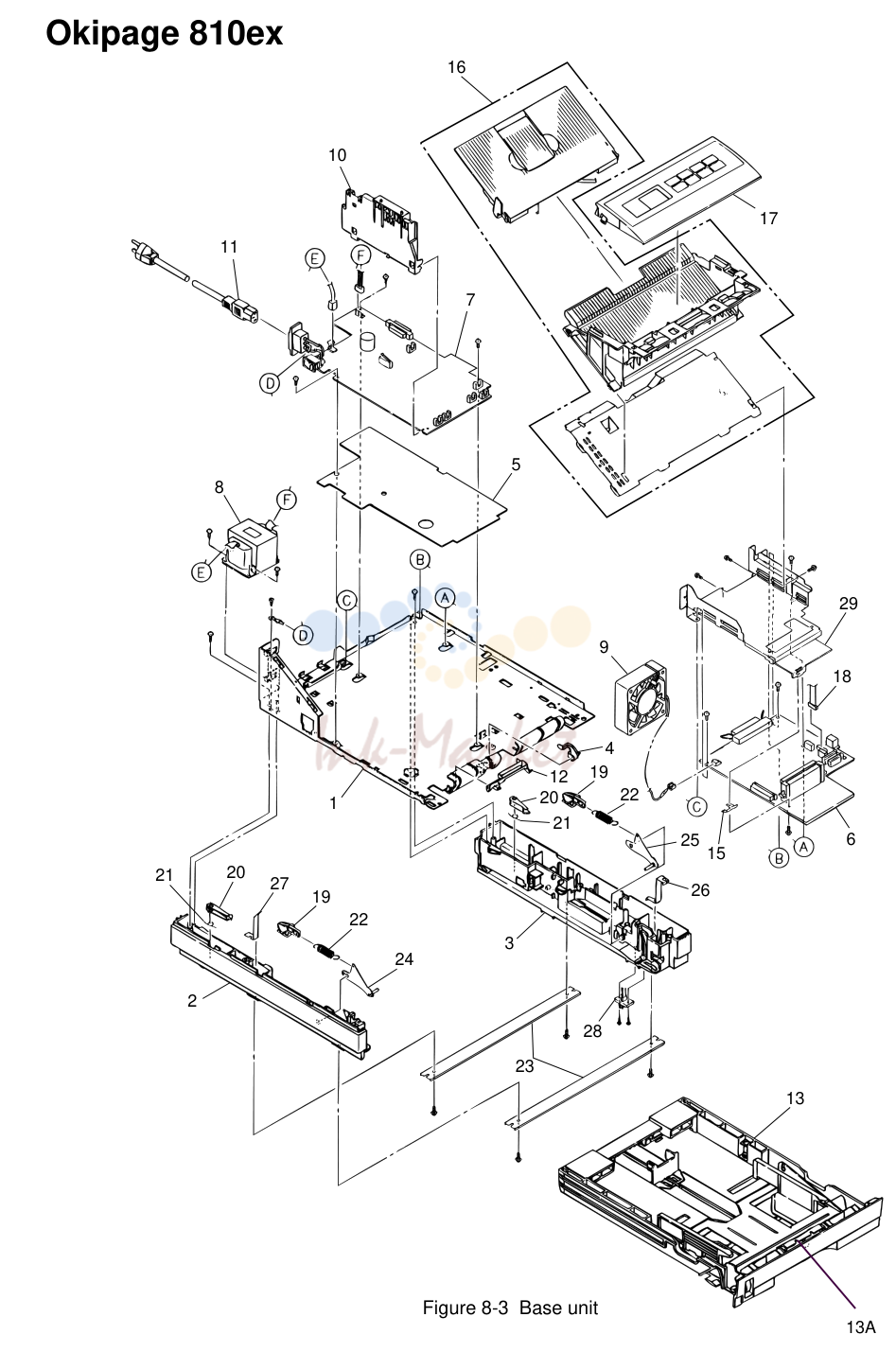

2. Figure 8-3 Base unit

№	Артикул	Описание
1		Base plate (adhension) 2PP4083-7672G001
2		Cassette guide (L) assy 3PP4083-7670G001
3		Cassette guide (R) assy 3PP4083-7671G001
4		Sensor plate (paper supply) 4PP4083-7667P001
5		Insulator 3PB4083-6144P001
6	4YA4046-1662G1 запросить цену →	Main control board (TQCBH-PCB)
7	4YA4049-7100G1 запросить цену →	Power Supply Unit
8	4YB4049-7082P1 запросить цену →	PWR Transformer
9	270A2167P0001 запросить цену →	Fan motor
10		Contact assy 3PA4083-6090G001
11		AC cord 3YS4011-1315P001 1 120V
12		Cassette sensor plate 3PP4083-6154P001
13	1PA4120-1162G1 запросить цену →	Cassette Assy-Paper
15		Earth plate 4PP4083-6137P001
16		Face up stacker cover assy 2PA4128-1143G001
17		OP Panel assy N/A 1 ODA
18		SUMI card assy (op panel) 4YX4046-1656G001 1 120V
19		Link pull block 4PP4122-1170P001
20		Cassette lock lever 3PP4083-7653P001
21		Cassette lock lever spring 4PP4083-7655P001
22		Sheet spring 4PP4083-7666P001
23		Beam 3PP4083-7660P001
24		Sheet link L assy 4PP4083-7657G001
25		Sheet link R assy 4PP4083-7658G001
26		FG plate (2nd) 4PP4083-7662P001
27		FG plate (bm) 4PP4083-7665P001
28		Connector cord 3YS4111-3527P001
29		Plate Guide-PCB N/A
