Oki OL600ex — каталог запчастей со схемами

Содержание

1. Table 8-1 Lower Base Unit
2. Table 8-2 Upper Cover Unit
3. Table 8-3 Base Unit

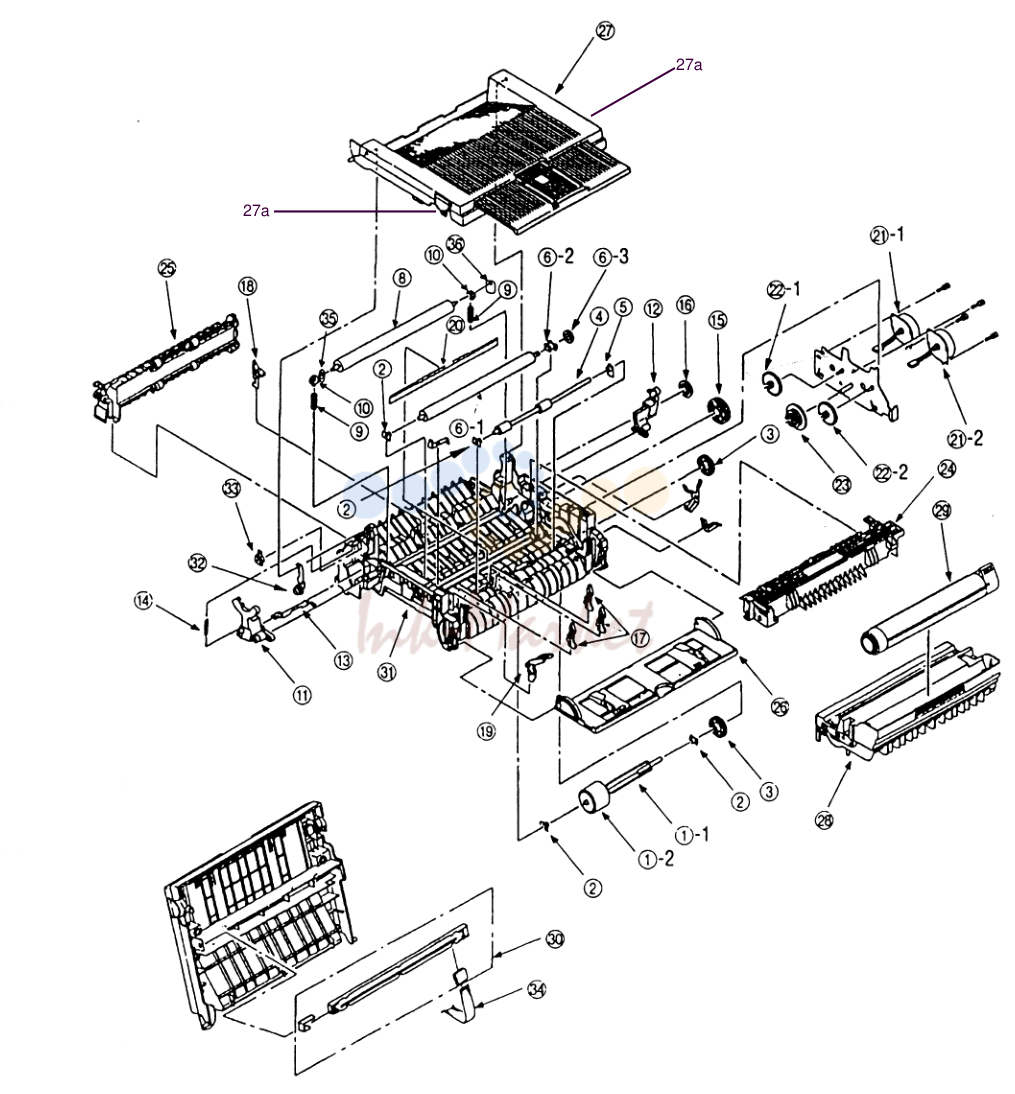

1. Table 8-1 Lower Base Unit

№	Артикул	Описание
1-1	3PP4083-6020P1 запросить цену →	Hopping roller shaft
1-2	4PB4122-1280P1 запросить цену →	Hopping roller rubber F
2	4PP4083-6022P2 запросить цену →	Bearing
3	4PB4083-6024P1 запросить цену →	Hopping roller clutch gear
4	3PB4083-6030P1 запросить цену →	Registration roller
5	4PP4083-6031P1 запросить цену →	Bearing (Registration)
6-1	3YB4083-7640P3 запросить цену →	Transfer roller A
6-2	3PP4083-6289P1 запросить цену →	Bearing C
6-3	3PP4083-6290P1 запросить цену →	TR Gear A
8		Back-up roller 3P84083-6064P2
9	4PP4083-7620P1 запросить цену →	Bias spring B
10	4PP4083-6052P1 запросить цену →	Back-up roller bushing
11	3PP4083-6053P1 запросить цену →	Reset lever L
12	3PP4083-6054P1 запросить цену →	Reset lever R
13	3PP4083-6058P1 запросить цену →	Cover open arm
14	4PP4083-6057P1 запросить цену →	Stacker cover reset spring
15	4PP4083-6080P1 запросить цену →	Fuser roller idle gear
16		Eject roller idle gear 4PP4083-M1PI
17	4PP4083-6083P1 запросить цену →	Sensor plate (Inlet, paper)
18	4PA4083-6025G1 запросить цену →	Sensor plate (Outlet)
19	4PP4083-6086G1 запросить цену →	Toner sensor (Adhesion)
20	4PB4083-3182P3 запросить цену →	Diselectrification bar
21-2		Pulse motor B 4P84076-6151 PI 1 1 Pickup
22-1	3PP4076-6145P1 запросить цену →	Idle gear D
22-2	3PP4076-6146P1 запросить цену →	Idle gear E
23	3PP4076-6147P1 запросить цену →	Reduction gear C
24	2YX4083-6100G5 запросить цену →	Fusing unit
25	2PA4083-6120G2 запросить цену →	Eject roller assy
26	2PA4083-6130G1 запросить цену →	Manual feed guide assy
27	2PA4083-6160G4 запросить цену →	Face down stacker cover assy
28	4YA4083-7300G2 запросить цену →	Image drum kit
29	4YA4083-6400G2 запросить цену →	Toner cartridge kit
30	3YX4083-6245G3 запросить цену →	LED head assy
31		lower base 2PP4083-6801 G2
32	4PP4083-6191G1 запросить цену →	Stacker cover damper arm
33	4PB4083-6197P1 запросить цену →	Stacker cover damper gear
34	4YX4121-1025G2 запросить цену →	Flexible cable (LED head)
35	4PP4120-1209P1 запросить цену →	Washer 8
36	4PP4120-1210P1 запросить цену →	Washer C

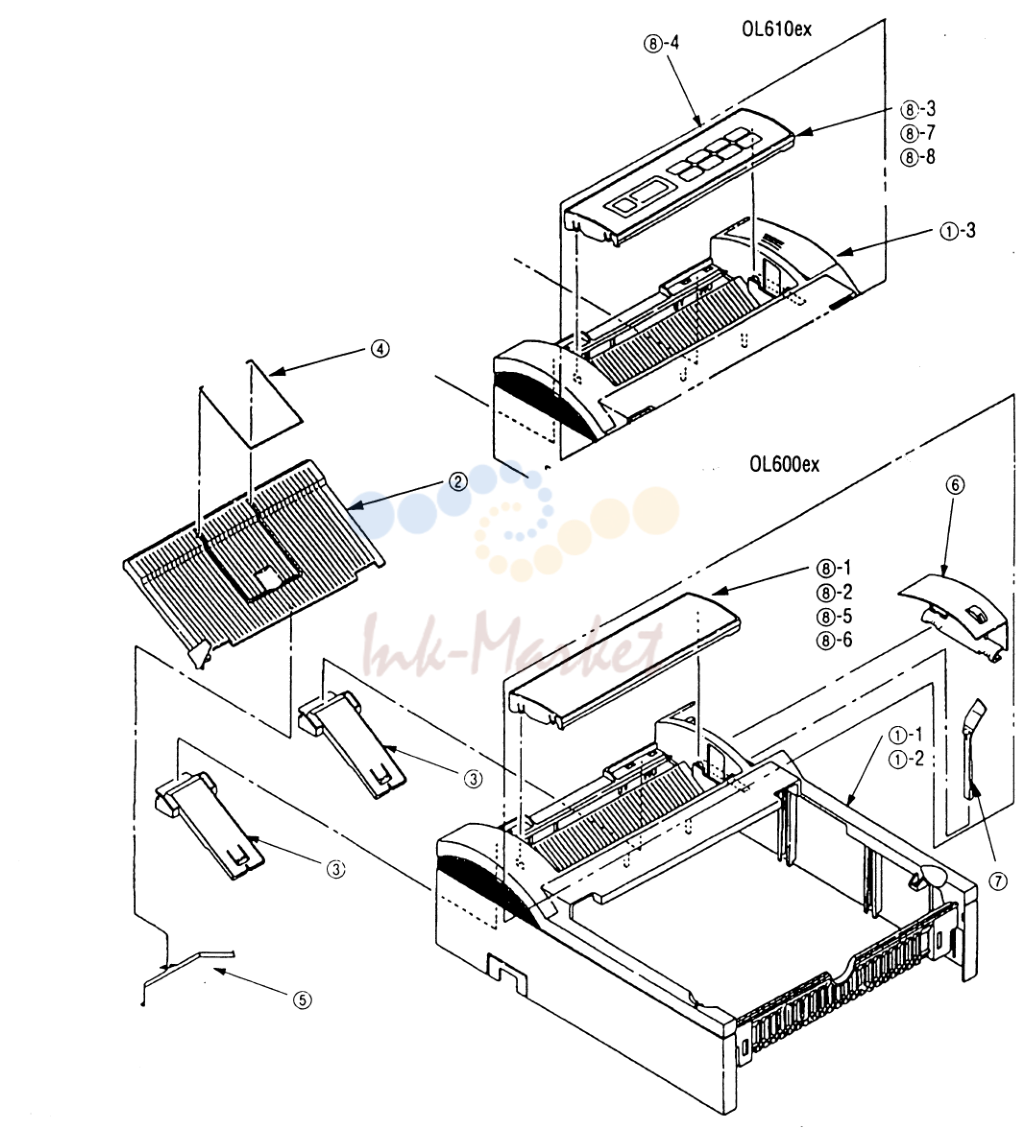

2. Table 8-2 Upper Cover Unit

№	Артикул	Описание
1-1	2PP4083-6808G1 запросить цену →	Upper cover
2	1PP4094-7814P1 запросить цену →	Stacker
3		Stacker clamp 3PP4094-78i6P1
4		Guide wire 4P83517-1567P1
5		Leaf spring 3PP3517-1601f
6		Lens cover 2PP4128-1171 Pl 1 -
7	3PP4128-1172P1 запросить цену →	Lens frame
8-1	1PP4128-1246P1 запросить цену →	Logo frame
8-2		Logo frame 1 PP4128-1246P2 - 1 ODA
8-4	3PB4128-1273P1 запросить цену →	Operator panel sheet
8-5		Logo frame 1 PP4128-1246P3 1 - OEC
8-6		Logo frame 1 PP4128-1246P6 1 - OKI-INT
8-7	2YX4083-6170G32 запросить цену →	Operator panel assy
8-8	2YX4083-6170G33 запросить цену →	Operator panel assy

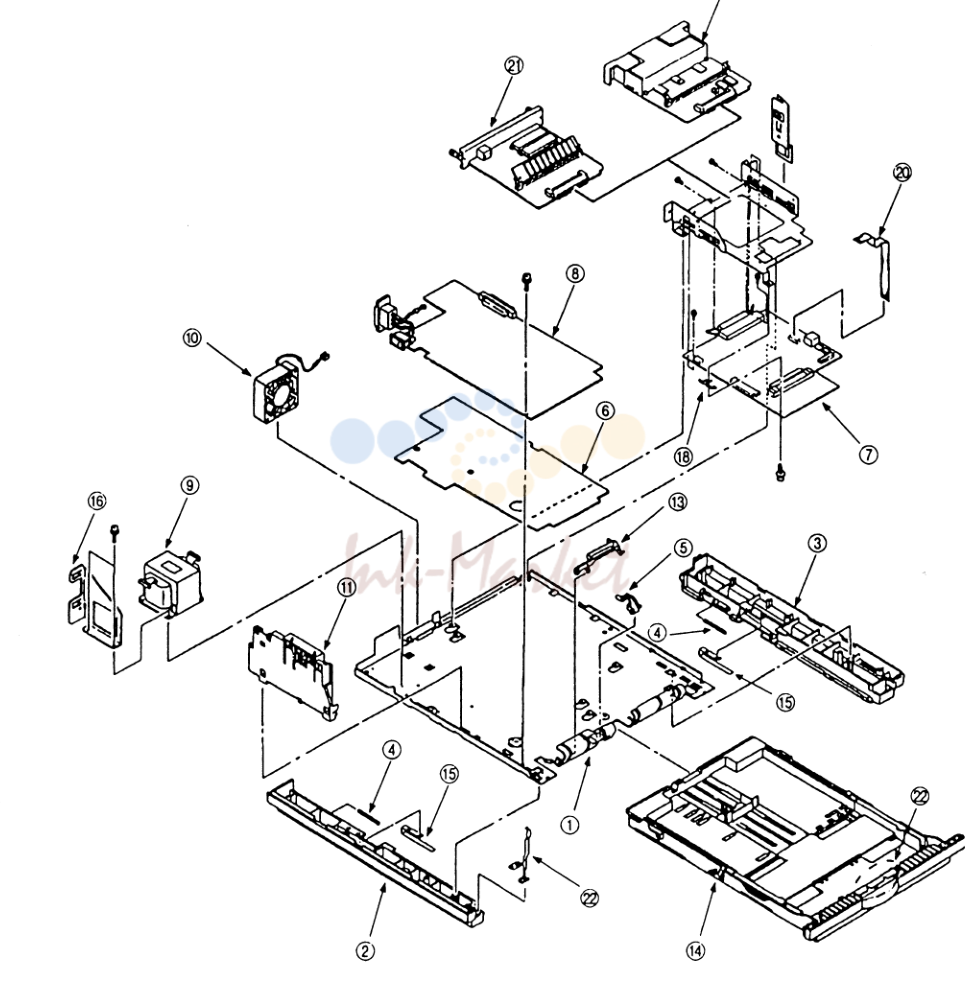

3. Table 8-3 Base Unit

№	Артикул	Описание
1	2PP4083-6809G1 запросить цену →	Base plate
2	3PP4083-6802G1 запросить цену →	Cassette guide L
3	3PP4083-6803G1 запросить цену →	Cassette guide R
4	4PP4083-6152P1 запросить цену →	Cassette eject spring
4	4PP4083-6082P1 запросить цену →	Sensor plate (paper end)
6	3PB4083-6144P1 запросить цену →	Insulator
7	4YA4.046-1670G1 запросить цену →	1 1 - ODA
8	4YA4049-7101G01 запросить цену →	Power supply board
9	4YB4049-7032P3 запросить цену →	Transformer
10	4PB4076-6152P1 запросить цену →	Fan motor
11	3PA4083-6090G1 запросить цену →	Contact assy
13	3PP4083-6154P1 запросить цену →	Cassette sensor plate
14	4YA4083-6260G2 запросить цену →	Paper cassette
15	4PP4083-6153P1 запросить цену →	Support spring
16	4PP4083-6145P1 запросить цену →	Inlet holder
18	4PP4083-6137P1 запросить цену →	Ground plate
19	4YA4121-1058G запросить цену →	LQME-PCB (RAM board)
20	4YX4121-1035G2 запросить цену →	Sumi card assy (Ope. panel)
21	4YA4046-1672G1 запросить цену →	LQ8A PCB (PS control)
22	3PP4083-5663G1 запросить цену →	Separator assy (paper cassette)

Источник: Инк-Маркет.ру.
