OKI ol20n — каталог запчастей со схемами

Содержание

1. PARTS LIST
2. Figure
3. Figure 8-3 Base Unit

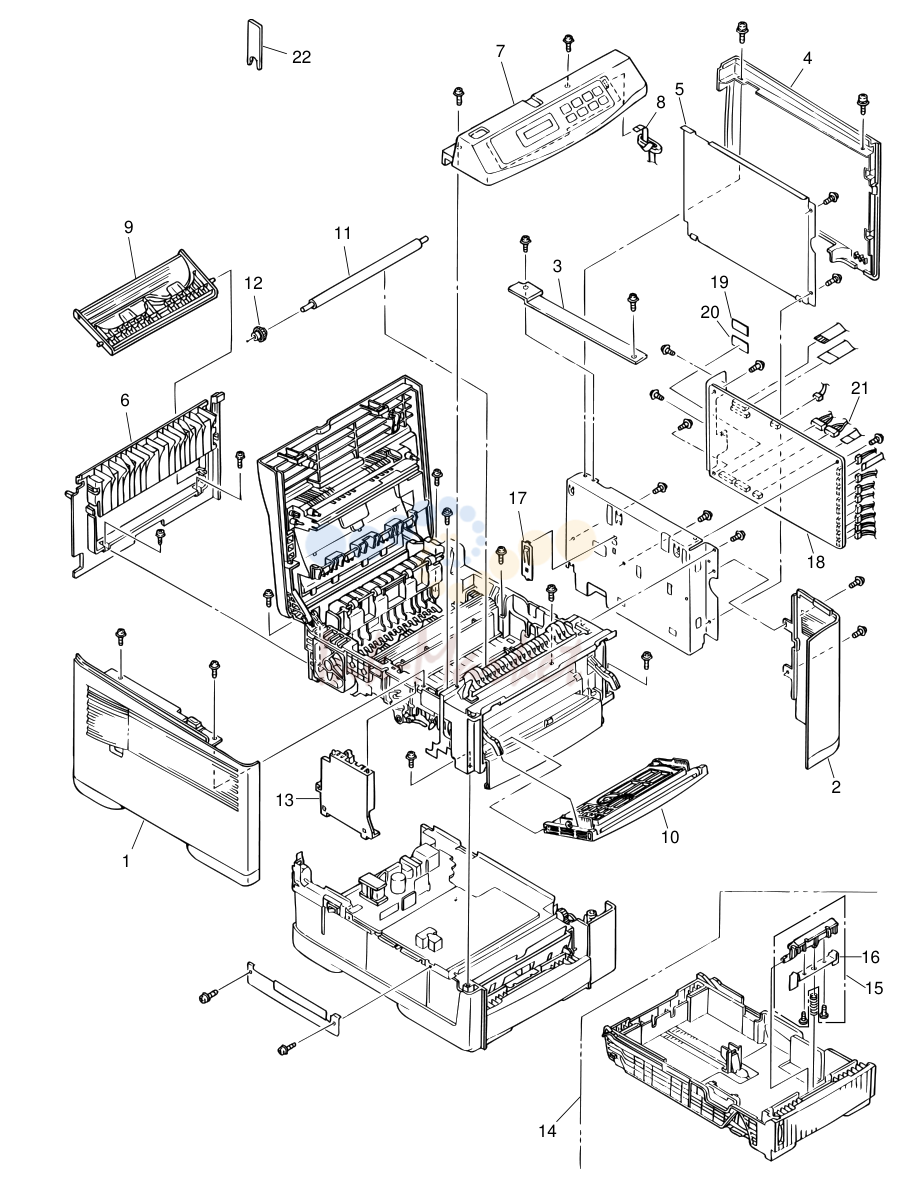

1. PARTS LIST

№	Артикул	Описание
1	40441001 запросить цену →	Cover-Side(L) Ass.
2	40304101 запросить цену →	Cover-Side(R)
3	40304401 запросить цену →	Cover-Frame
4	40304301 запросить цену →	Cover-Side(I/F)
5	40323401 запросить цену →	Plate-Shield
6	40304001 запросить цену →	Cover-Rear
7	40304501 запросить цену →	Frame-OP panel Ass. (ODA)
8	2381002P0007 запросить цену →	SMCD6X280BDX10(BL)
9	2PA4128-1074G001 запросить цену →	Face-up Stacker Assy 1 1 3 6 *
10	40441301 запросить цену →	Manual Feed Assy
11	40027002 запросить цену →	ROLLER-Transfer
12	4PP4076-5042P001 запросить цену →	TR Gear 1 1 3 6 *
13	40378001 запросить цену →	Contact Assy
14	40378401 запросить цену →	CASE Assy.-Cassette
15	40607101 запросить цену →	Frame Assy.-Separation 1 1 3 6 *
16		PLATE-Damper 1 0 3 6 *
17	4PP4076-5067P001 запросить цену →	Earth Plate BK (R) 1 0 3 6 *
18	40285702 запросить цену →	Board-AAA 1 2 5 10 Without ROM
19	8174627M0002 запросить цену →	MX23C2410PC-10-075(Program ROM) 1 2 5 10 Location: IC6
20	8174627M0001 запросить цену →	MX23C2410PC-10-074(Program ROM) 1 2 5 10 Location: IC8
21	40295701 запросить цену →	Connection Code-Wire(Power Supply)
22	4059701 запросить цену →	Hold-TR Eject

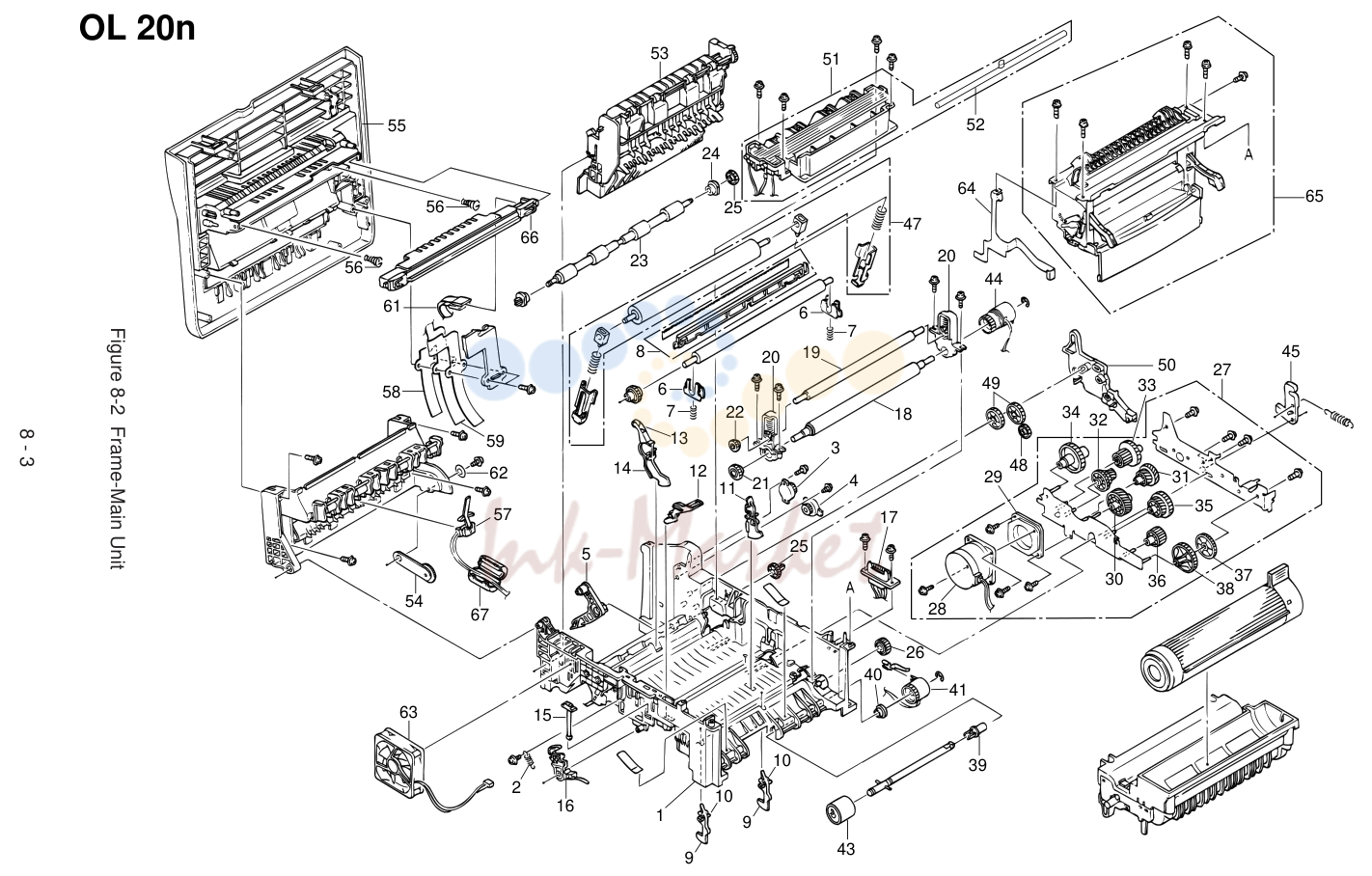

2. Figure

№	Артикул	Альт. артикул	Описание
1	40596901 запросить цену →		FRAME Assy-Main(For Maintenance) 1 1 3 6 Refer to sheet"Assy"
2	4LB-192600-6 запросить цену →		Spring(TSP3.3/0.35-16.233.9/230G) 1 0 3 6
3	4PB4083-6197P001 запросить цену →		Damper 1 1 3 6 *
4	4PB4076-5015P001 запросить цену →		Damper 1 1 3 6 *
5	40315801 запросить цену →		LEVER-Separator
6	4PP4076-5035P001 запросить цену →		TR Bearing 2 2 6 12 *
7	4PP4076-5039P001 запросить цену →		TR Spring R 2 2 6 12 *
8	40299701 запросить цену →		GUIDE ASS.-Discharge
9	40032901 запросить цену →		Sensor-In
10	40033001 запросить цену →		Spring-In Sensor
11	3PP4076-5082P001 запросить цену →		Write Sensor Lever 1 0 3 6 *
12	4PP4076-5086G001 запросить цену →		Toner Sensor Lever (Adhesive) 1 0 3 6 *
13	40583801 запросить цену →		LEVER Assy.-Out sensor 1 0 3 6 Refer to sheet"Assy"
14	40324001 запросить цену →		SPRING-Out Sensor
15	4PP4076-5047P001 запросить цену →		EP Lock Shaft
16	4PA4076-5048G001 запросить цену →		EP Rock Lever L Assy 1 0 3 6 *
17	40597001 запросить цену →		Code Ass.-Front
18	40301601 запросить цену →		ROLLER-Regist
19	40301701 запросить цену →		ROLLER-Pressure
20	40614401 запросить цену →		Bearing Assy.-Registration 2 2 6 12 *
21	40301801 запросить цену →		GEAR-Regist
22	40301901 запросить цену →		GEAR-Pressure
23	40323901 запросить цену →		ROLLER-Feed (C)
24	4PP4076-3949P001 запросить цену →		Bush
25	40316301 запросить цену →		GEAR-Roller (C)
26	40302401 запросить цену →		GEAR-Idle K
27	40298201 запросить цену →		Motor Ass.-Main
28	40298301 запросить цену →		MOTOR-Main
29	40298801 запросить цену →		PLATE-Damper
30	40332901 запросить цену →		GEAR-Idle A
31	40320301 запросить цену →		GEAR-Idle B
32	40299201 запросить цену →		GEAR-Idle C
33	40302201 запросить цену →		GEAR-Idle D
34	40299301 запросить цену →		GEAR-Idle E
35	40299401 запросить цену →		GEAR-Idle F
36	40299501 запросить цену →		GEAR-Idle G
37	40299601 запросить цену →		GEAR-Idle H
38	40302301 запросить цену →		GEAR-Idle J
39	40313501 запросить цену →		BEARING-Plastic (Feed)
40	4PP4076-5308P001 запросить цену →		Bearing 1 0 3 6 *
41	40371501 запросить цену →		GEAR Assy.-Clutch (Z50)
42	4032301 запросить цену →		PLATE-FG (1st)
43	40313201 запросить цену →		ROLLER Ass.-Feed
44	40371601 запросить цену →		GEAR Assy.-Clutch (Z40)
45	4PP4076-5044P001 запросить цену →		EP Rock Lever R 1 0 3 6 *
46	4PP4076-5045P001 запросить цену →		EP Lock Spring 1 0 3 6 *
47	40301001 запросить цену →		ROLLER ASS.-BK
48	40316101 запросить цену →		GEAR-Idle (EA)
49	40316201 запросить цену →		GEAR-Idle (EB)
50	40302501 запросить цену →		LEVER-Back up release
51	40300501 запросить цену →		HEAT-Assy (A4 120V)
52	40306401 запросить цену →		LAMP-Halogen 750W 120V
53	40307401 запросить цену →		GUIDE Assy.-Eject
54	4PP4076-5191G001 запросить цену →		Damper Arm (Caulking) 1 1 3 6 *
55	40587001 запросить цену →		Stacker Assy (For Maintenance) 1 0 3 6 Refer to sheet"Assy"
56	4PP4128-1164P001 запросить цену →		HEAD Spring 2 0 6 12 *
57	40365401 запросить цену →		SENSOR-Stack Full
58	40409201 запросить цену →		Film-Guide
59	40409301 запросить цену →		Film-FG
60	2PP4128-1096P001 запросить цену →		Cable Cover 1 0 3 6 *
61	40450501 запросить цену →		HEAD Cable Assy
62	4PP4076-5009P001 запросить цену →		Washer 1 0 3 6 *
63	3PB4076-5290P001 запросить цену →		DC Fan Motor (92) 1 1 3 6 *
64	40307201 запросить цену →		PLATE-FG (F)
65	40443301 запросить цену →		Feeder Unit-FRONT
66	40443301 запросить цену →		LED-HEAD
67	40438201 запросить цену →	ZCAT1325-0530A	R CORE

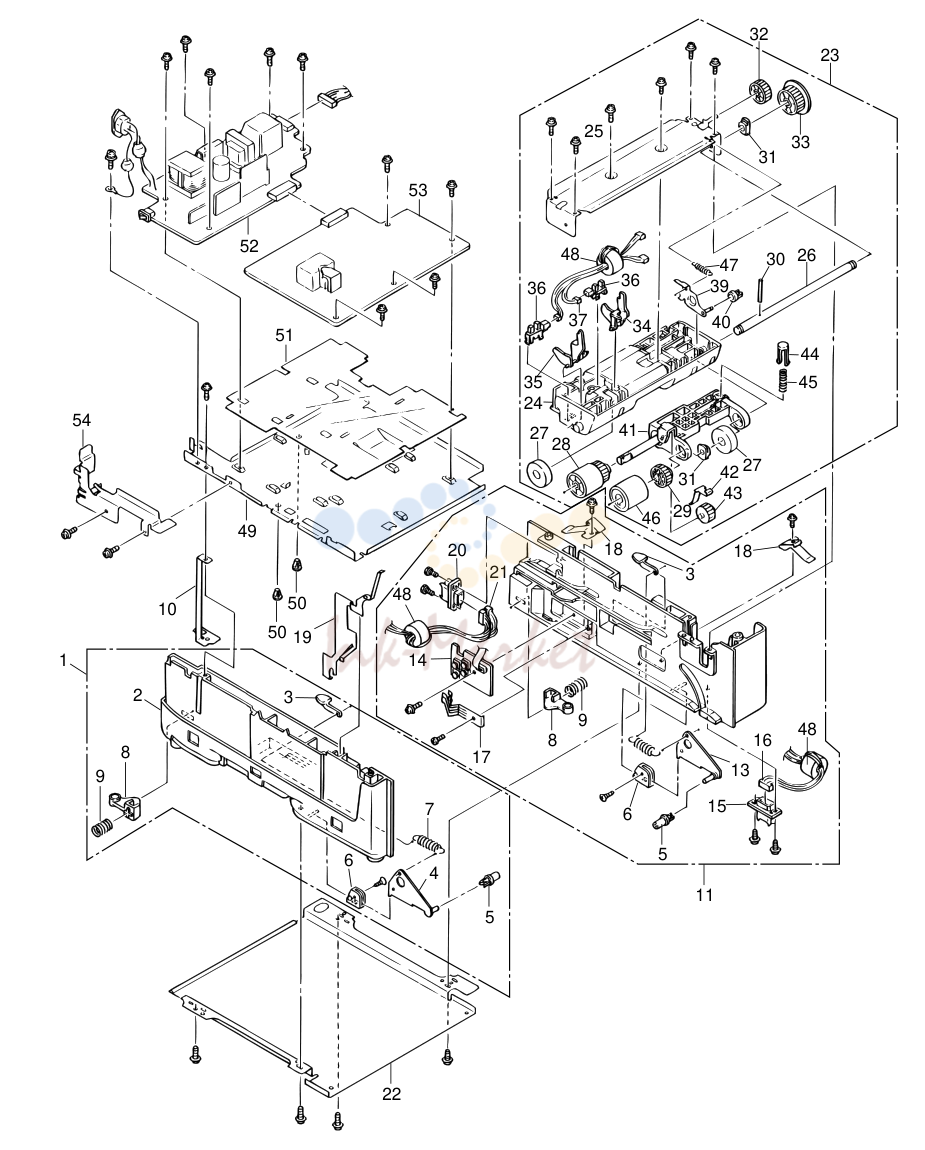

3. Figure 8-3 Base Unit

№	Артикул	Альт. артикул	Описание
1	40377601 запросить цену →		GUIDE Assy.-Cassette(L)
2	40597101 запросить цену →		GUIDE-Cassette (L)[For Maintenance] 1 1 3 6 Refer to sheet"Assy"
3	4PP4122-1217P001 запросить цену →		Pull Block 2 2 6 12 *
4	40349102 запросить цену →		Lever-Link (Caulking)
5	40349701 запросить цену →		ROLLER-Link
6	4PP4076-5358P001 запросить цену →		Rink Support 2 2 6 12 *
7	40607201 запросить цену →		Spring-Sheet 2 0 6 12 *
8	4PP4076-5359P001 запросить цену →		Cassette Stopper 2 2 6 12 *
9	4PP4043-4526P001 запросить цену →		Pressure Coil Spring 2 0 6 12 *
10	40445601 запросить цену →		Earth Plate L
11	40377701 запросить цену →		GUIDE Assy.-Cassette(R)
12	40597201 запросить цену →		GUIDE-Cassette (R)[For Maintenance] 1 1 3 6 Refer to sheet"Assy"
13	40349101 запросить цену →		Lever-Link (Caulking)
14	40368302 запросить цену →		Board PXC
15	2201000P0140 запросить цену →		Connector (IMSA-9714N-14A)
16	4YS4011-4448P003 запросить цену →		Nylon Connector Cord 1 0 3 6 To 2nd Tray
17	4PP4076-5360P001 запросить цену →		Detector Spring 1 1 3 6 *
18	40389801 запросить цену →		PLATE-Earth (Bottom)
19	40518501 запросить цену →		PLATE-Earth (Link)
20	2201000P0141 запросить цену →		Connector (IMSA-9714N-14B)
21	40375001 запросить цену →		Connection Code-Wire 1 0 3 6 To Duplex
22	40316901 запросить цену →		PLATE-Bottom
23	40377801 запросить цену →		FRAME ASS.-Hopping
24	40597301 запросить цену →		FRAME-Hopping (For Maintenance) 1 0 3 6 Refer to sheet"Assy"
25	40322101 запросить цену →		PLATE-Hopping (caulking)
26	40317401 запросить цену →		SHAFT-Hopping
27	40442501 запросить цену →		ROLLER-Guide
28	40371301 запросить цену →		ROLLER-Assy.-Hopping
29	40317601 запросить цену →		GEAR-Z38
30	NK3-16SUS запросить цену →		Knock Pin
31	4PP3522-3568P001 запросить цену →		ADF Bearing
32	40325401 запросить цену →		GEAR-Z58
33	40325301 запросить цену →		GEAR-Z42
34	40317901 запросить цену →		Lever-Paper end
35	40318001 запросить цену →		Lever-Paper near end
36	4YB4120-1137P001 запросить цену →	FX050	Photo Sensor
37	40375202 запросить цену →		Connection Code-Wire 1 0 3 6 To P.E.
38	40375302 запросить цену →		Connection Code-Wire 1 0 3 6 To P.N.E.
39	40337301 запросить цену →		LEVER-Sub roller (caulking)
40	40337601 запросить цену →		ROLLER-Link (Sub)
41	40433701 запросить цену →		Bracket-Sub roller (Press fitting)
42	40358101 запросить цену →		Plate-Planet
43	40317701 запросить цену →		GEAR-Planet (z28)
44	40367101 запросить цену →		BRACKET-Spring (Sub)
45	40607301 запросить цену →		SPRING-Sub Roller
46	40313201 запросить цену →		ROLLER Ass.-Feed
47	40371901 запросить цену →		SPRING-Release
48	105A1051C2001 запросить цену →	TR-23-11-14	R CORE
49	40298001 запросить цену →		PLATE-Base
50	40494601 запросить цену →		Spacer-Card (KGPS-5RF)
51	40298101 запросить цену →		FILM-Insulation
52	40159901 запросить цену →		Power Supply Unit [AC-DC (120V)] 1 2 5 10 ODA (120V)
53	40160301 запросить цену →		Power Supply Unit (High Voltage)
54	40307301 запросить цену →		BRACKET-AC
