Oki OL1200ex — каталог запчастей со схемами

Содержание

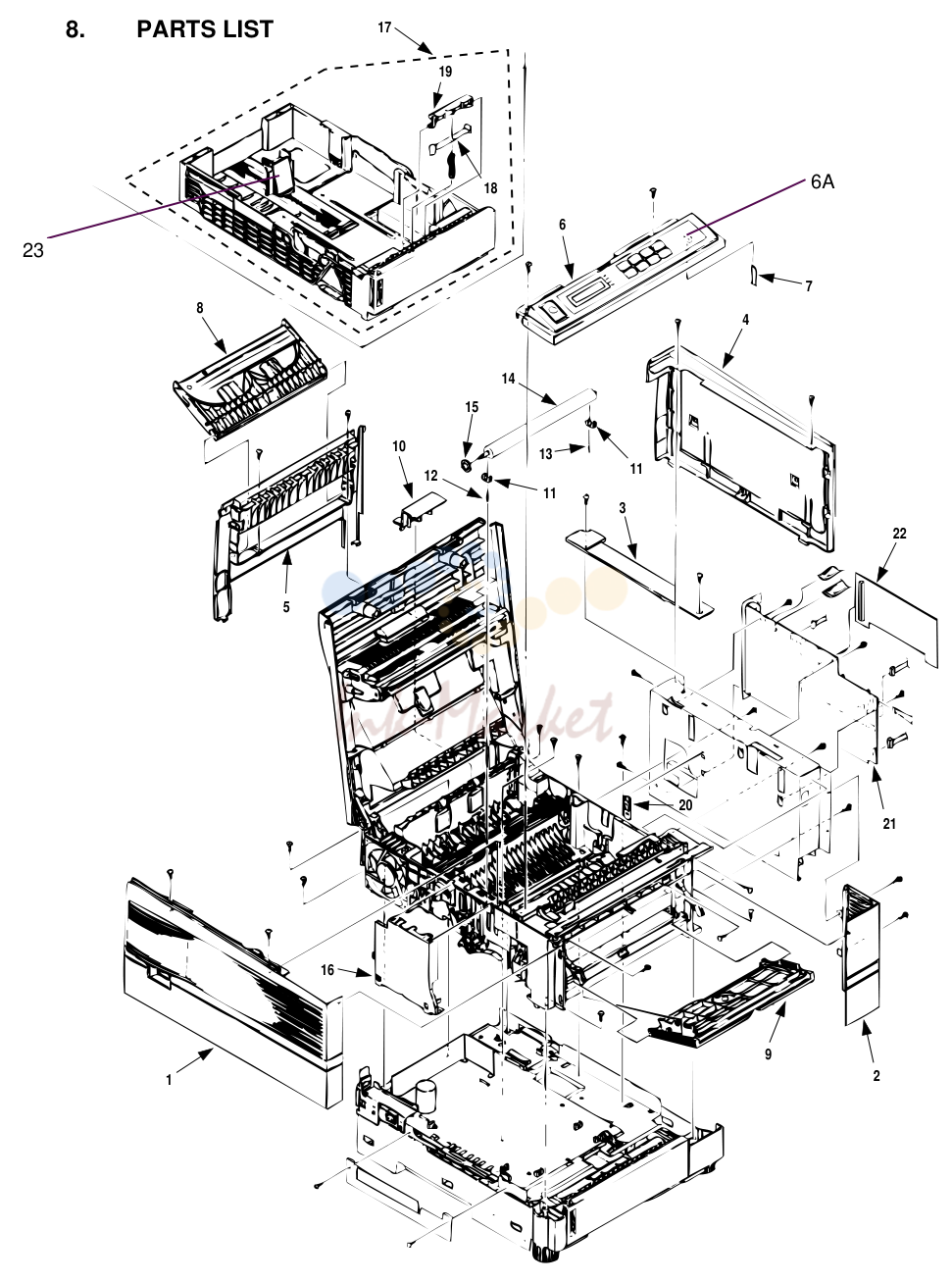

1. PARTS LIST 17

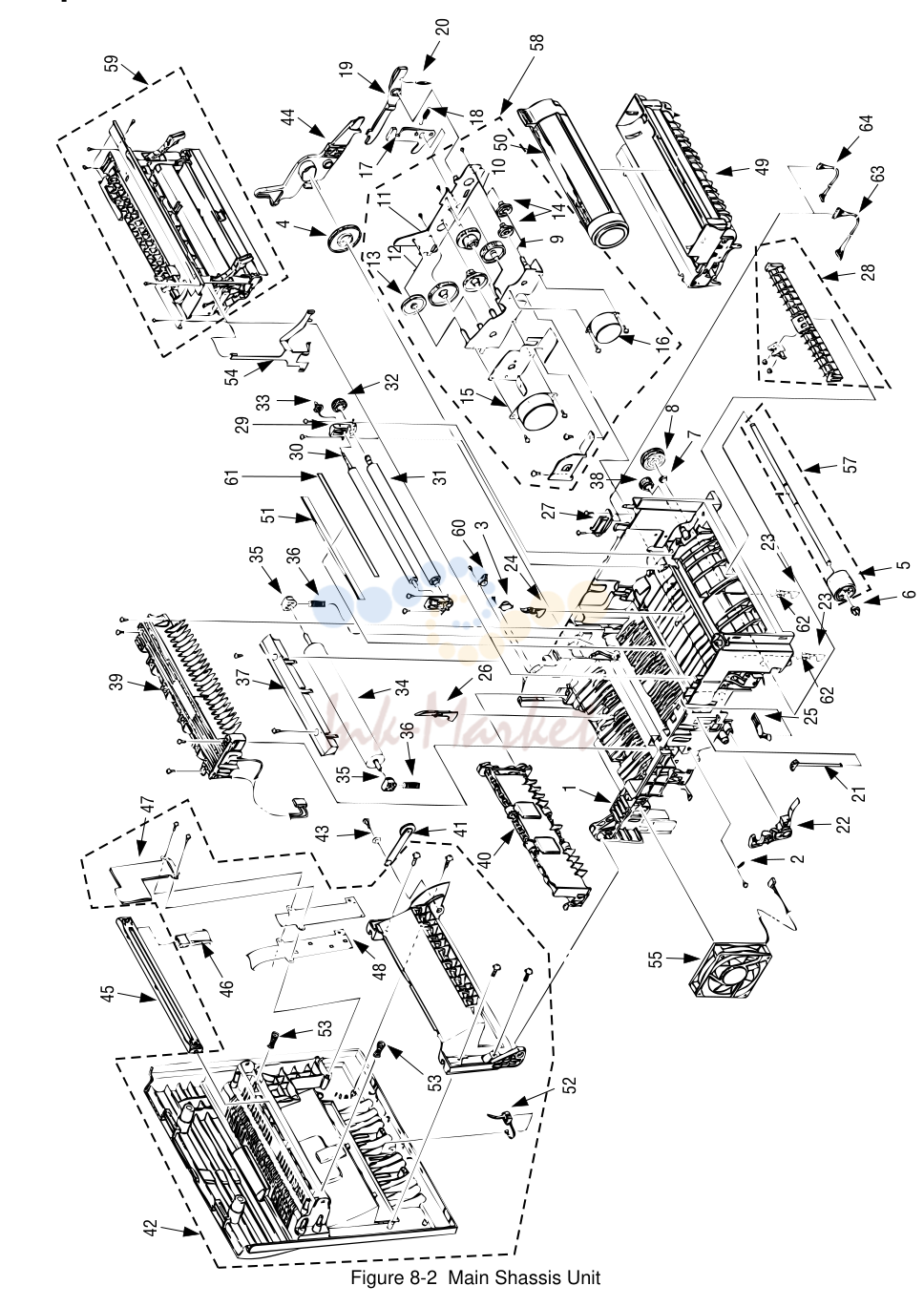

2. Figure 8-2 Main Shassis Unit
3. Figure 8-3 Front Feeder Unit
4. Firure 8-4 Base Unit

1. PARTS LIST 17

№	Артикул	Описание
1	3PP4128-1118G1 запросить цену →	Side cover (L) Assy
2	1PP4128-1065P1 запросить цену →	Side cover (R)
3		Cover Frame
4	2PA4128-1066G1 запросить цену →	I/F cover assy
5	1PP4128-1069P1 запросить цену →	Rear cover
6		Operator panel assy (ODA
7	238A1071P0012 запросить цену →	Flexible cable (OP panel)
8	2PA4128-1074G1 запросить цену →	Face-up stacker assy
9	2PA4128-1076G1 запросить цену →	Manual feed hopper assy
10	3PP4076-5052P1 запросить цену →	Connector cover
11	4PP4076-5035P1 запросить цену →	TR shaft bearing
12	4PP4076-5036P1 запросить цену →	Transfer roller spring (L)
13	4PP4076-5039P1 запросить цену →	Transfer roller spring (R)
14	3YB4076-5040P1 запросить цену →	Transfer roller
15	4PP4076-5042P1 запросить цену →	TR gear
16	3PA4076-5090G1 запросить цену →	Contact assy
17	1PA4076-5430G1 запросить цену →	Paper cassette assy
18		Damper spring assy
19	3PP4083-5663G1 запросить цену →	Separator frame assy
20	4PP4076-5067P1 запросить цену →	FG plate BK (R)
21		BOARD-COM
22	4YA4046-1632G11 запросить цену →	BOARD-PSBA

2. Figure 8-2 Main Shassis Unit

№	Артикул	Описание
1		Frame assy-Main
2	4LB-192600-6 запросить цену →	Spring [EP lock lever (L) assy]
3	4PB4083-6197P1 запросить цену →	Stacker cover damper
4	4PP4043-4532P1 запросить цену →	Idle gear (exit)
5	4PA4076-5755G1 запросить цену →	Hopping roller assy
6	4PP4076-5345P1 запросить цену →	Bearing L (Hopping roller assy)
7	4PP4076-5308P1 запросить цену →	Bearing R (Hopping roller assy)
8	4PB4076-5327P1 запросить цену →	Hopping roller gear (One way)
9	4PP4076-5061P1 запросить цену →	Idle gear A
10	4PP4076-5062P1 запросить цену →	Idle gear B
11	4PP4076-5063P1 запросить цену →	Idle gear C
12	4PP4076-5064P1 запросить цену →	Idle gear D
13		Gear idle
14	4PP4076-5068P1 запросить цену →	Registration idle gear
15	4PB4076-5075P2 запросить цену →	Main motor
16	4PB4076-5076P1 запросить цену →	Registration motor
17	4PP4076-5044P1 запросить цену →	EP lock lever
18	4PP4076-5045P1 запросить цену →	EP lock spring
19	3PP4076-5046P1 запросить цену →	Pressure release lever
20	4LB-192500-7 запросить цену →	Spring (Pressure release lever)
21	4PP4076-5047P1 запросить цену →	EP lock shaft
22	4PA4076-5048G1 запросить цену →	EP lock lever (L) assy
23		Sensor-In
24	3PP4076-5082P1 запросить цену →	Paper sensor lever
25	4PP4076-5086G1 запросить цену →	Toner sensor lever
26	3PP4076-5085P1 запросить цену →	Exit sensor lever
27	220A1866P0220 запросить цену →	Square-shaped connector
28	3PA4076-5759G1 запросить цену →	Paper supply guide D (A4) assy
29	4PA4076-5756G1 запросить цену →	Registration bearing assy
30	3PP4076-5032P1 запросить цену →	Pressure roller
31	3PB4076-5030P2 запросить цену →	Registration roller
32	4PP4043-4529P1 запросить цену →	Registration gear
33	4PP4043-4530P1 запросить цену →	Pressure roller gear
34		Fuser pressure roller (A4)
35	4PP4076-5051P1 запросить цену →	Fuser pressure roller bearing
36	4PP4043-4388P1 запросить цену →	Bias spring
37	2PP4076-5021P1 запросить цену →	Fusing guide
38	4PP4043-4535P1 запросить цену →	Idle gear (HF)
39	1YX4076-5100G1 запросить цену →	Fusing assy
40	2PA4076-5120G1 запросить цену →	Exit roller assy
41	4PP4076-5191G1 запросить цену →	Damper arm
42	40031601 запросить цену →	Stacker assy for EECD HEAD (ODA)
43	4PP4076-5009P1 запросить цену →	Washer
44	3PP4076-5347P1 запросить цену →	Fuser pressure roller release lever
45	4YA4116-1200G2 запросить цену →	LED head Normal Type (OEL/INT)
46		Head cable assy
47	2PP4128-1096P1 запросить цену →	Cable cover
48	3PB4128-1110P1 запросить цену →	Cable guide (B)
49		I/D unit
50		Toner cartridge
51		Anti-static strip
52	4YB4128-1101P2 запросить цену →	Stacker full sensor assy
53	4PP4128-1164P1 запросить цену →	Head spring
54	4PP4043-4688P1 запросить цену →	Earth plate
55	3PB4076-5290P1 запросить цену →	DC fan motor
56	3PB4128-1181P1 запросить цену →	FG film
57	4PA4076-5333G3 запросить цену →	Hopping roller assy
58	3YX4076-5070G1 запросить цену →	Motor assy
59	1YX4076-5300G1 запросить цену →	Front feeder unit
60	4PB4076-5015P1 запросить цену →	Stacker cover damper
61	3PB4083-6089P4 запросить цену →	Anti-static film
62		Spring (Sensor-In)
63	4YS4011-4463P1 запросить цену →	Nylon Connector Cord (11P-9P)
64	4YS4011-4448P3 запросить цену →	Nylon Connector Cord (7P-7P)

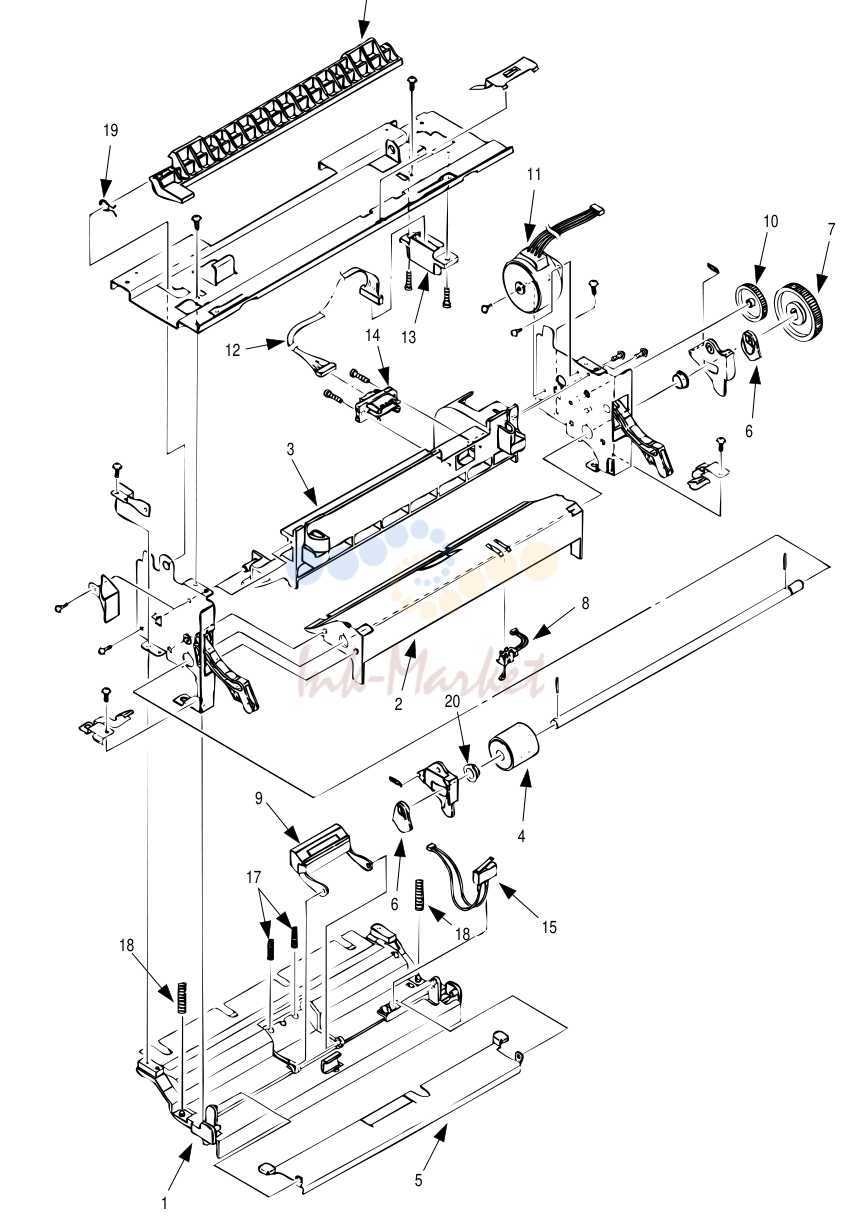

3. Figure 8-3 Front Feeder Unit

№	Артикул	Описание
1	3PP4076-5348G1 запросить цену →	Paper supply guide A (Affix)
2	1PP4076-5303P1 запросить цену →	Paper supply guide B
3	1PP4076-5304P1 запросить цену →	Paper supply guide C
4	4PA4076-5757G1 запросить цену →	FF roller assy
5	4PP4076-5310G1 запросить цену →	FF plate (Affix)
6	4PP4076-5313P1 запросить цену →	FF cam
7	4PB4076-5314P1 запросить цену →	Front feeder gear
8	4YB4076-5316P1 запросить цену →	Front feeder paper end sensor
9	4PP4076-5317G1 запросить цену →	Separator assy
10	4PP4076-5326P1 запросить цену →	Idle gear
11	4PB4076-5330P1 запросить цену →	Hopping motor
12	4YS4011-4448P2 запросить цену →	Connector cord
13	220A1866P0221 запросить цену →	Square shaped connector (22P)
14	220A1866P0140 запросить цену →	Square shaped connector (14P)
15	4PB4078-1412P1 запросить цену →	Switch assy
16	3PP4076-5389P1 запросить цену →	Cover lock lever
17	4LB-190500-5 запросить цену →	Spring (Separator)
18	4PP4043-4742P1 запросить цену →	FF spring
19	4PP4076-5391P1 запросить цену →	Spring (Lock lever)
20	4PP4076-5308P1 запросить цену →	Bearing F

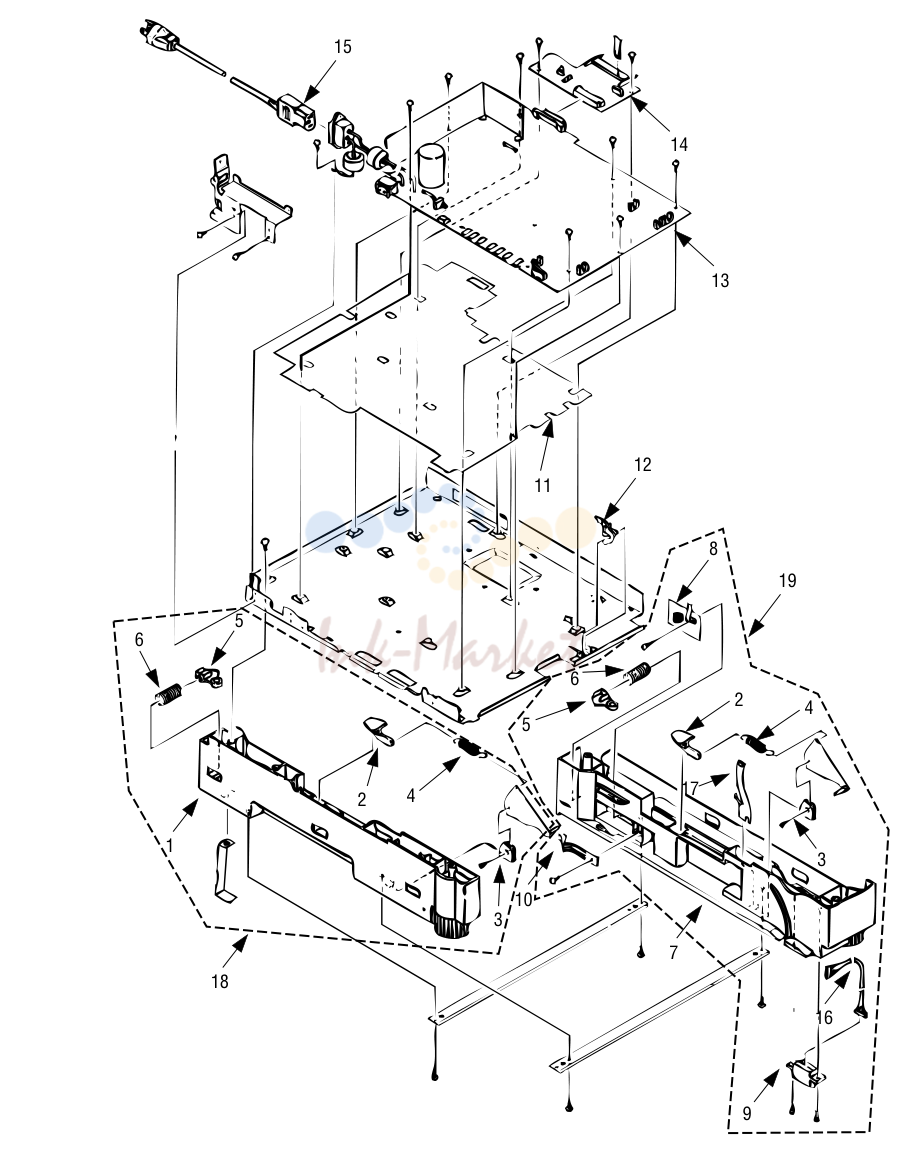

4. Firure 8-4 Base Unit

№	Артикул	Описание
1	2PP4076-5753G1 запросить цену →	Guide rail (L) Assy
2	4PP4122-1217P1 запросить цену →	Pull block
3	4PP4076-5358P1 запросить цену →	Link support
4	4PP4076-5417P1 запросить цену →	Cassette lock spring
5	4PP4076-5359P1 запросить цену →	Cassette stopper
6	4PP4043-4526P1 запросить цену →	Pressure coil spring
7	2PP4076-5754G1 запросить цену →	Guide rail (R) assy
8	4YA4046-1621G11 запросить цену →	AOLS-PCB
9	220A1866P0140 запросить цену →	Square shaped connector
10	4PP4076-5360P1 запросить цену →	Detector spring
11	3PB4076-5144P1 запросить цену →	Insulator
12	4PP4076-5154P1 запросить цену →	Paper end lever
13	4YB4049-1879P1 запросить цену →	Power/sensor-PCB (120V)
14	4YA4046-1620G11 запросить цену →	AOLC-PCB
15	3YS4011-1315P1 запросить цену →	AC cord (ODA 120V)
16	4YS4011-4448P3 запросить цену →	Nylon connector cord
17	4PP4076-5742P1 запросить цену →	Earth plate
18	1PA4076-5410G1 запросить цену →	Guide rail assy (L)
19	1YX4076-5420G1 запросить цену →	Guide rail assy (R)
