Oki OKIDATA MICROLINE3390 3391 — каталог запчастей со схемами

Содержание

• 1. CONFIGURATION
• 2. (5) Pull tractor mechanism (option) (See Figure 2-12.)
• 3. (2) Pull up and rotate the head clamp 1 to unclamp the printhead 2 as shown fig. 3.3.1.
• 4. draob
• 5. Figure 11-2 Printer General Assy
• 6. Figure 11-3 Printer Unit
• 7. Figure 11-4 Carriage Assy
• 8. [Pull-Tractor]

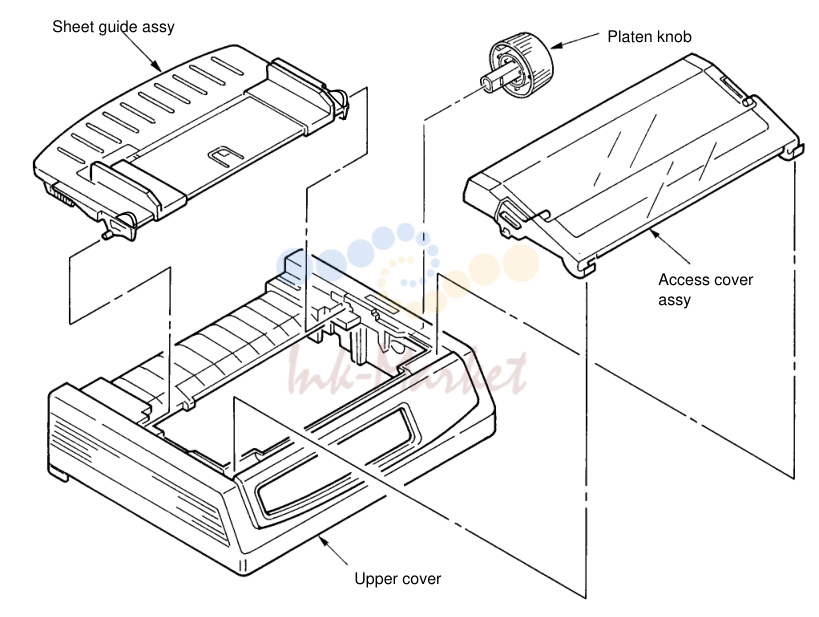

1. CONFIGURATION

№	Артикул	Альт. артикул	Описание
1			Set the change lever to the REAR position (setting the sheets to the push tractor
2			Set the paper, which is fed in front of the platen, to the pull tractor.
3			Set the change lever to the TOP position and feed paper using the platen knob.
4			If paper slack is removed, set the change lever to the REAR position.

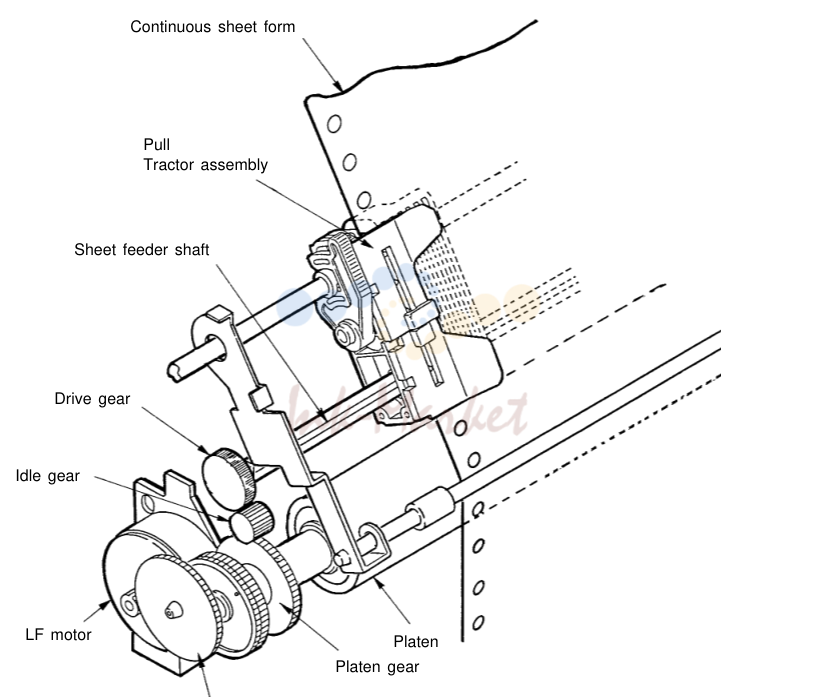

2. (5) Pull tractor mechanism (option) (See Figure 2-12.)

№	Артикул	Альт. артикул	Описание
4			Spring hook
6			Volt/ohmmeter
7			Feeler gauge
8			Pliers
9			No. 5 nippers

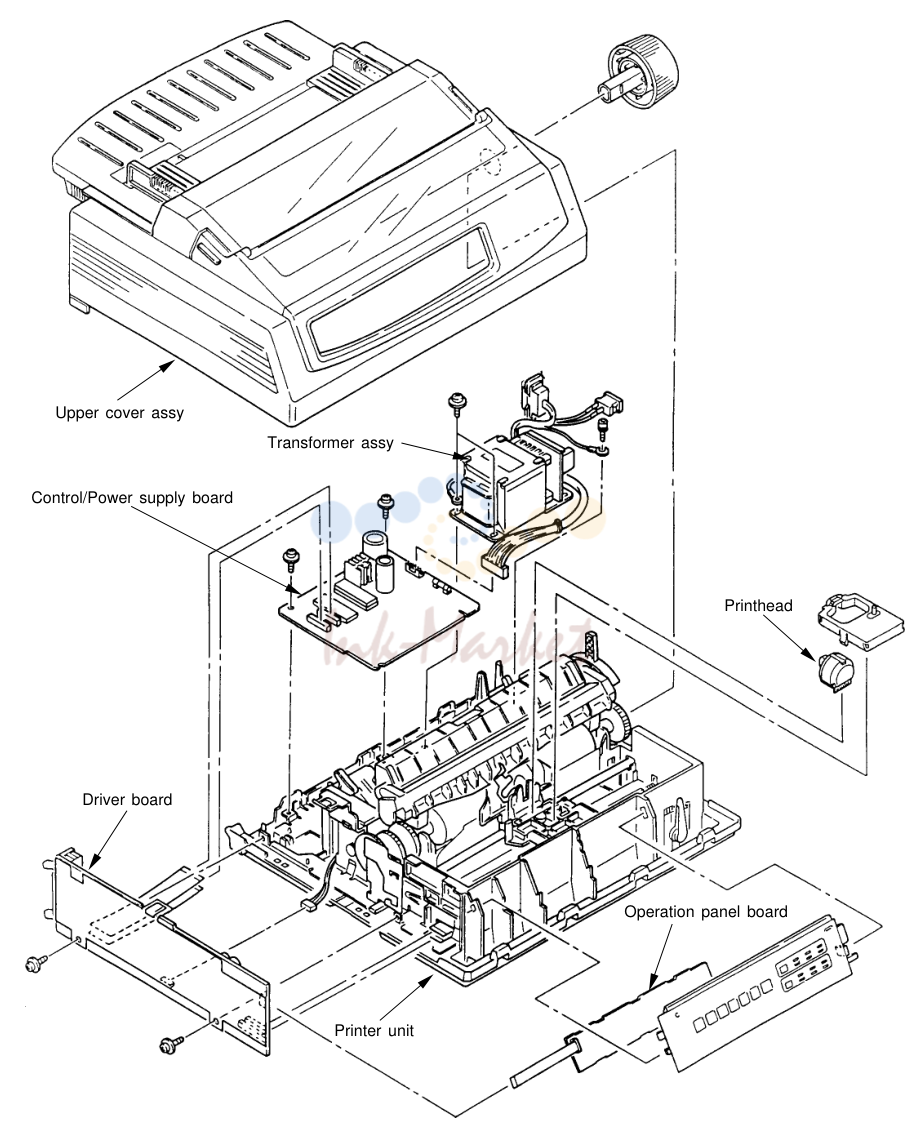

3. (2) Pull up and rotate the head clamp 1 to unclamp the printhead 2 as shown fig. 3.3.1.

№	Артикул	Альт. артикул	Описание
6			months of operation or 300 hours of operation, whichever the earlier.
1			Platen assembly To prevent stained paper
2			Pressure roller (rubber To prevent stained paper Pay attention not to put
3			Carriage shaft To stabilize carriage
4			Ink ribbon To prevent blurring of print
5			Pin tractor To prevent stained paper
6			Flexible cable To prevent loose connection
7			Motor PCB To prevent loose connection
8			Connector terminals To prevent loose connection

4. draob

№	Артикул	Альт. артикул	Описание
1	1PP4128-1186P3 запросить цену →		Upper cover (N) 1 2 For ML3390
2	1PA4094-7305G10 запросить цену →		Sheet guide assy (N) 1 2 For ML3390
3	2PA4128-1237G1 запросить цену →		Access cover assy (N) 1 2 For ML3390

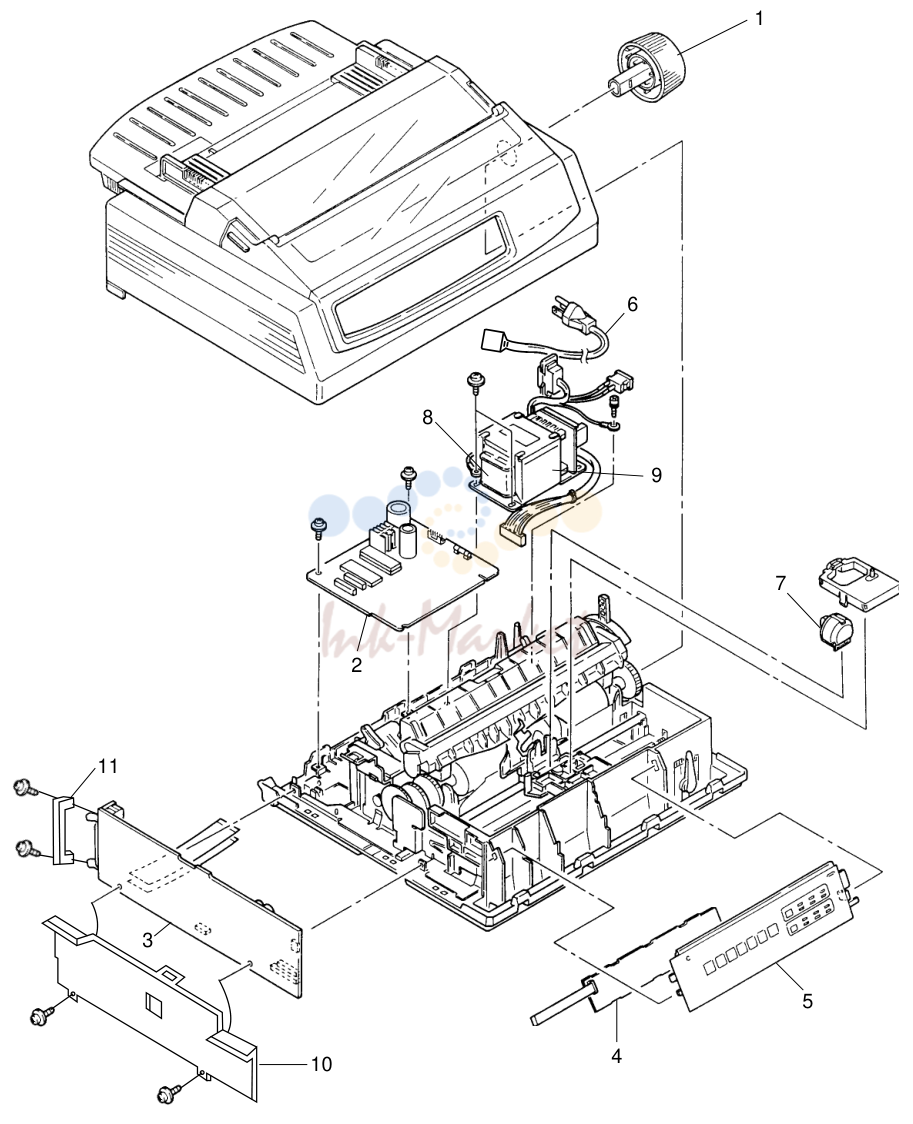

5. Figure 11-2 Printer General Assy

№	Артикул	Альт. артикул	Описание
1	2PP4025-2871P21 запросить цену →		Platen Knob
2	4YA4042-1545G302 запросить цену →		Control/Power supply 1 9 Without ROM
3	4YA4042-1544G1 запросить цену →		Driver board (SRXD)
4	4YA4042-1516G4 запросить цену →		Operator panel board
5	3PP4044-5360G3 запросить цену →		Operation panel
6	3YS4011-1266P1 запросить цену →		AC cord
7	4YA4023-3101G1 запросить цену →		Print head (24)
8	40085501 запросить цену →		Fuse 23702.5 1 10 For 120V
9	4YB4049-7105P1 запросить цену →		Transformer assy
10	3PB4050-3429P1 запросить цену →		PCB plate
11	40045601 запросить цену →		FG plate

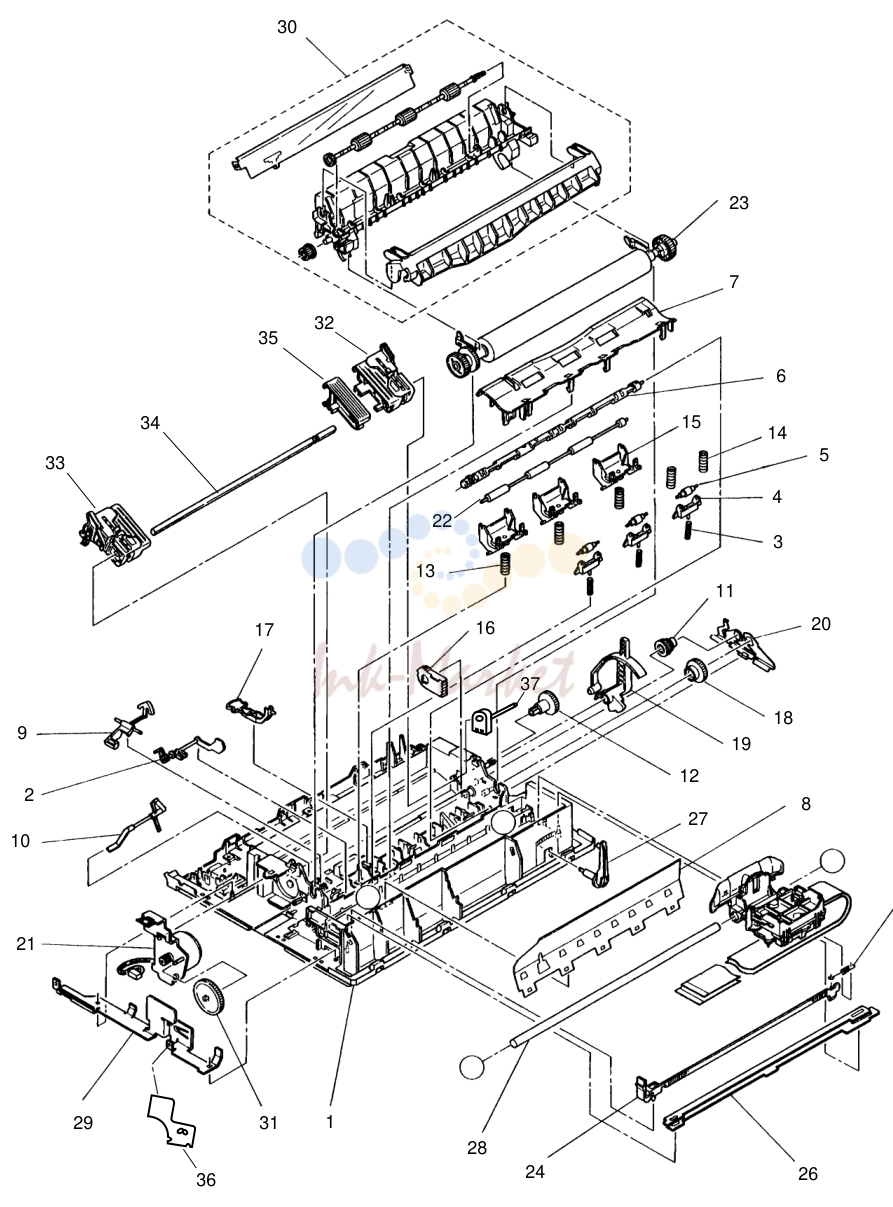

6. Figure 11-3 Printer Unit

№	Артикул	Альт. артикул	Описание
1	3PA4044-5002G2 запросить цену →		Main Frame (N) 1 2 For ML3390
2	3PP4044-5012P1 запросить цену →		Bottom paper end lever
3	4PP4044-5019P2 запросить цену →		Pressure spring (F) 3 2 For ML3390
4	4PP4044-5031P2 запросить цену →		Roller holder (F) 3 6 For ML3390
5			8 For ML3391
5	4PA4025-3327G1 запросить цену →		Front pressure roller assy 3 6 For ML3390
5			8 For ML3391
6	3PP4044-5015P1 запросить цену →		Release shaft (N) 1 2 For ML3390
7	1PP4044-5021P1 запросить цену →		Paper pan plate (N) 1 2 For ML3390
8	3PP4025-3320P2 запросить цену →		Leaf spring (N) 1 2 For ML3390
9	3PP4044-5011P1 запросить цену →		Paper end lever
10	3PP4044-5013P1 запросить цену →		Sensor lever
11	4PP4025-3340P1 запросить цену →		Change gear
12	3PP4025-3341P1 запросить цену →		Tractor gear
13	4PP4044-5020P1 запросить цену →		Pressure spring (R) 3 2 For ML3390
3			2 For ML3391
14	4PP4044-5163P1 запросить цену →		Pressure spring (W) 2 1 For ML3391
15	3PP4044-5033P1 запросить цену →		Roller holder (R) 3 6 For ML3390
5			10 For ML3391
16	4PP4044-5017P1 запросить цену →		Change arm
17	3PP4044-5014P1 запросить цену →		Switch lever
18	4PP4044-5024P1 запросить цену →		Idle gear
19	2PP4044-5016P1 запросить цену →		Change lever
20	3PP4044-5023P1 запросить цену →		Reset spring
21	3PA4044-5110G2 запросить цену →		LF motor assy
22	3PP4044-5034P1 запросить цену →		Rear pressure roller (N) 1 2 For ML3390
23	3PA4044-5025G2 запросить цену →		Platen assy (N) 1 3 For ML3390
24	3PP4044-5010P1 запросить цену →		Space rack gear (N) 1 3 For ML3390
25	4PB4025-3377P2 запросить цену →		Rack tension spring
26	3PP4044-5008P1 запросить цену →		Guide rail plate (N) 1 1 For ML3390
27	3PP4025-2810P1 запросить цену →		Adjust cam
28	4PP4044-5009P1 запросить цену →		Carriage shaft (N) 1 1 For ML3390
29	3PP4044-5005P1 запросить цену →		FG plate (L)
30	3PA4044-5050G2 запросить цену →		Pull-up roller assy (N) 1 2 For ML3390
31	4PP4044-5116P1 запросить цену →		Idle gear (24)
32	4PA4044-5041G2 запросить цену →		Tractor frame assy (R)
33	4PA4044-5043G2 запросить цену →		Tractor frame assy (L)
34	4PP4025-3335P3 запросить цену →		Drive shaft 1 2 For ML3390
35	3PP4044-5046P1 запросить цену →		Tractor sheet guide 1 2 For ML3391
36	4PB4044-5095P1 запросить цену →		FG plate (A)
37	3PP4044-5089P1 запросить цену →		Change gear shaft

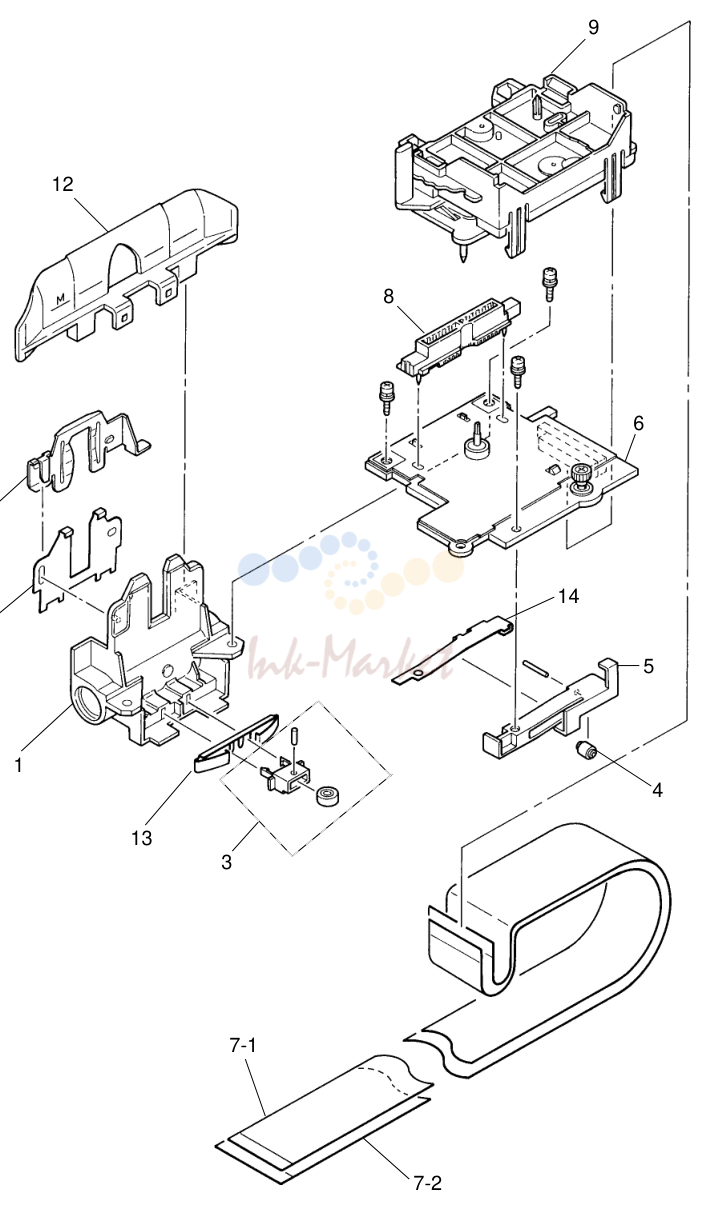

7. Figure 11-4 Carriage Assy

№	Артикул	Альт. артикул	Описание
1	4PP4044-5061G1 запросить цену →		Carriage frame set
3	4PA4025-3718G1 запросить цену →		Back up roller holder assy
4	4PP4025-3398P1 запросить цену →		Guide roller
5	3PP4044-5065P1 запросить цену →		Guide roller holder
6	4YA4044-5120G1 запросить цену →		Space motor assy (24)
7-1	3PB4044-5506P1 запросить цену →		Head cable (9N) 1 5 For ML3390
7-2	3PB4044-5508P1 запросить цену →		Head cable (24N) 1 5 For ML3390
8	3PB4025-1241P1 запросить цену →		PC connector (36/40)
9	3PA4044-5070G2 запросить цену →		Gear cace assy
10	3PP4044-5068P1 запросить цену →		Head clamp holder
11	4PP4044-5067P1 запросить цену →		Head plate
12	3PP4044-5064P1 запросить цену →		Ribbon protector frame
13	4PP4025-3397P2 запросить цену →		Back up roller holder spring
14	4PP4044-5066P1 запросить цену →		Guide roller holder spring

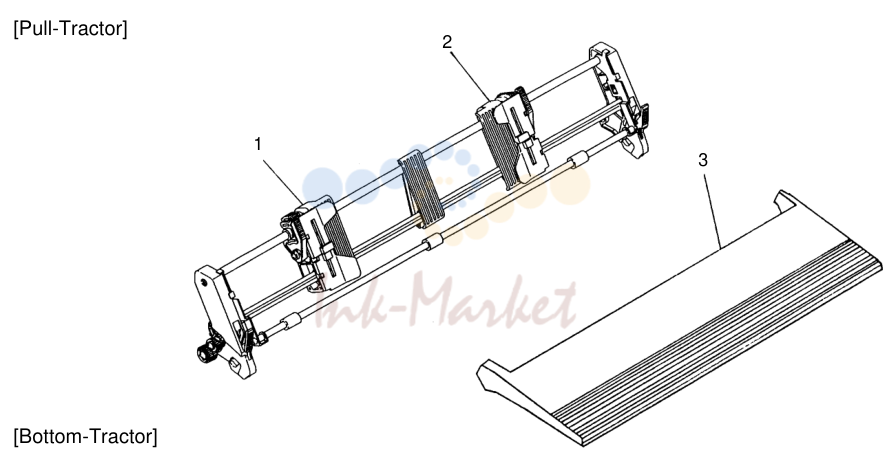

8. [Pull-Tractor]

№	Артикул	Альт. артикул	Описание
1	4PA4025-3608G1 запросить цену →		Pull and bottom
2	4PA4025-3603G1 запросить цену →		Pull and bottom
3	2PP4128-1239G1 запросить цену →		Tractor cover assy (N) 1 3 For ML3390
4	1PA4128-1277G1 запросить цену →		Bottom push stand (L)
5	1PA4128-1277G2 запросить цену →		Bottom push stand (R)
6	4PP4094-7385G1 запросить цену →		Paper knife (N) 1 1 For ML3390
7	4YA4021-1050G1 запросить цену →		LXHI-PCB (RS232 I/F)
