Oki OKIDATA COLOR 8(N) — каталог запчастей со схемами

Содержание

• 1. Service Guide - OKICOLOR8 Page: 1
• 2. Service Guide - OKICOLOR8 Page: 2
• 3. Service Guide - OKICOLOR8 Page: 17
• 4. Service Guide - OKICOLOR8 Page: 23
• 5. Service Guide - OKICOLOR8 Page: 25
• 6. Service Guide - OKICOLOR8 Page: 93
• 7. Service Guide - OKICOLOR8 Page: 115
• 8. Service Guide - OKICOLOR8 Page: 116
• 9. Service Guide - OKICOLOR8 Page: 117
• 10. Service Guide - OKICOLOR8 Page: 118
• 11. Service Guide - OKICOLOR8 Page: 119
• 12. Service Guide - OKICOLOR8 Page: 121
• 13. Service Guide - OKICOLOR8 Page: 122

1. Service Guide - OKICOLOR8 Page: 1

№	Артикул	Альт. артикул	Описание
0			Introduction
1			Specifications
2			Operation
3			Disassembly
4			Adjustments
5			Maintenance
6			Troubleshooting Procedures

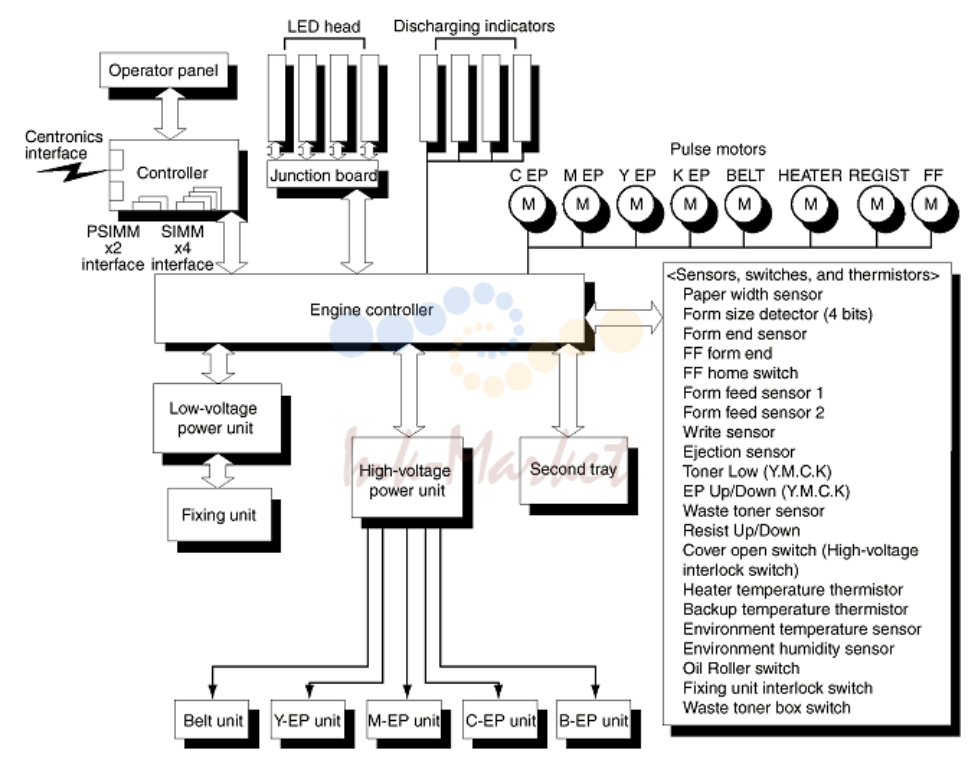

2. Service Guide - OKICOLOR8 Page: 2

№	Артикул	Альт. артикул	Описание
1			Color deviation in the X axis (Positional error of the LED head)
2			Diagonal color deviation (Positional error of the LED head)
3			Color deviation in the Y axis (Positional errors of the I/D units and light receivers)

3. Service Guide - OKICOLOR8 Page: 17

№	Артикул	Альт. артикул	Описание
0			1 1 1 Letter
0			1 0 1 Executive
1			1 1 0 Legal
1			0 1 1 Legal

4. Service Guide - OKICOLOR8 Page: 23

№	Артикул	Альт. артикул	Описание
1			No. 1-100 Philips screwdriver 1 2-2.5 mm screws
2			No. 2-200 Philips screwdriver, 1 3-5 mm screws
3			No. 3-100 screwdriver
4			No. 5-200 screwdriver
5			Digital multimeter
6			Pliers
7			Handy cleaner
8			LED Head cleaner 1 Cleans LED

5. Service Guide - OKICOLOR8 Page: 25

№	Артикул	Альт. артикул	Описание
1			The printer does not work normally after being turned on. (1)
2			JAM Error
3			Paper Size Error (3)
4			Image Drum Unit Up/Down Error (4)
5			Fusing Unit Error (5)
6			Fan Motor Error (6)
7			Cannot receive data from parallel interface (7)

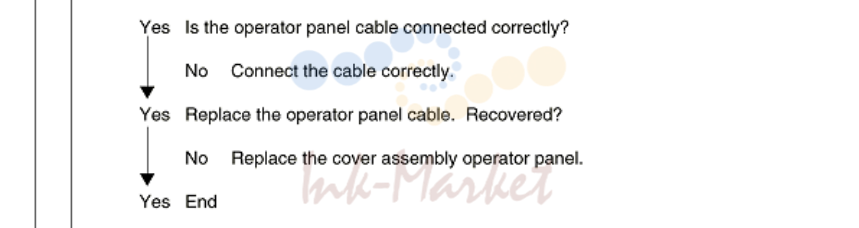

6. Service Guide - OKICOLOR8 Page: 93

№	Артикул	Альт. артикул	Описание
1	40315201 запросить цену →		Cover Assy Rear
2	40098401 запросить цену →		Cover Rear
3	40187501 запросить цену →		Stacker Faceup
4	40187601 запросить цену →		Support Stacker
5	40314801 запросить цену →		Cover Assy Stacker
6	40315001 запросить цену →		Cover Assy Side (R)
7			- Cover Side (R)
8			- Frame Side (R)
9	40098301 запросить цену →		Cover Front (R)
10	40314901 запросить цену →		Cover Assy OP Panel 1 (120V)
11	40492604 запросить цену →		Cover Sub Assy OP Panel
12	40098201 запросить цену →		Cover Front (L)
13	40315101 запросить цену →		Cover Assy Side (L)
14			- Cover Side (L)
15			- Cover Knob
16	40195601 запросить цену →		Frame Side (L)
17	40195701 запросить цену →		Cover Rear (L)
18	40387201 запросить цену →		Board - PCO
19	40919301 запросить цену →		Connection Code Sumi Cord
20	50318701 запросить цену →		Screw
21	40303601 запросить цену →		Guide Eject FD Assy
22	40449901 запросить цену →		Cover Sub Assy Stacker
23	40728601 запросить цену →		Film Waste Toner
24	40728701 запросить цену →		Foam - Seal (Cover)
25	40664701 запросить цену →		Spring - Support (FU)

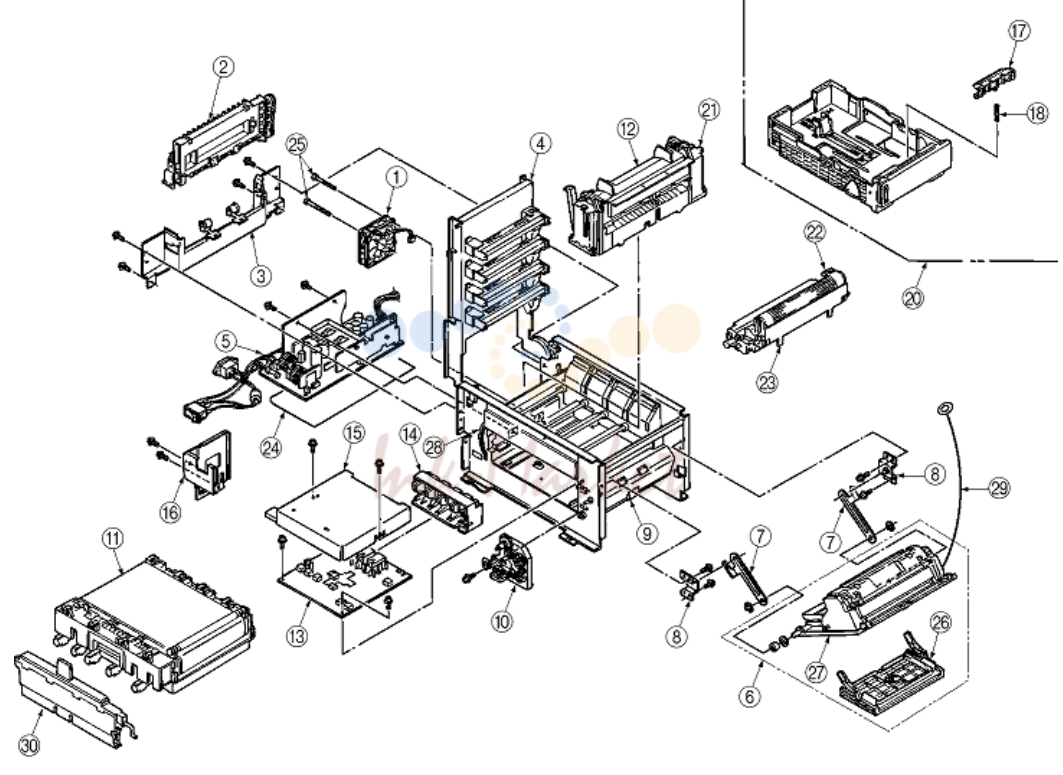

7. Service Guide - OKICOLOR8 Page: 115

№	Артикул	Альт. артикул	Описание
1	40255201 запросить цену →		Motor Fan (80-25)
2	40303501 запросить цену →		Frame Eject Assy
3	40303401 запросить цену →		Guide Paper Eject Assy
4	40410701 запросить цену →		Frame Upper Assy
5	40018901 запросить цену →		Power Unit ACDC Switching 1 120V
6	40311201 запросить цену →		FDR Unit Front
7	40193501 запросить цену →		Plate FF Link
8	40193601 запросить цену →		Bracket FF Link
9	40303301 запросить цену →		Guide Paper Input Assy
10	40309801 запросить цену →		Holder Gear Toner Assy
11	40490801 запросить цену →		Belt Unit
12	40645301 запросить цену →		Oil Roller Unit
13	40065601 запросить цену →		High Voltage Power Supply
14	40325001 запросить цену →		Bracket HV (BT) Assy
15	40168001 запросить цену →		Plate HV
16	40193201 запросить цену →		Holder Innret
17	40607101 запросить цену →		Separator Frame Assy
18	41179801 запросить цену →		Separation Spring
20	40744401 запросить цену →		Paper Cassette Assy
21	40490901 запросить цену →		Fuser Uit 1 120V
22	41012317 запросить цену →		Toner Cartridge BK
23	41070217 запросить цену →		Image Drum Unit BK
24	40191201 запросить цену →		Sheet Insulation
26	40838801 запросить цену →		Manual Hopper Assy
27	40449001 запросить цену →		FDR Unit Main Assy
28	40294201 запросить цену →		CONN Cord Wire
29	40641801 запросить цену →		CONN Cord Wire
30	40645401 запросить цену →		Waste Toner Box

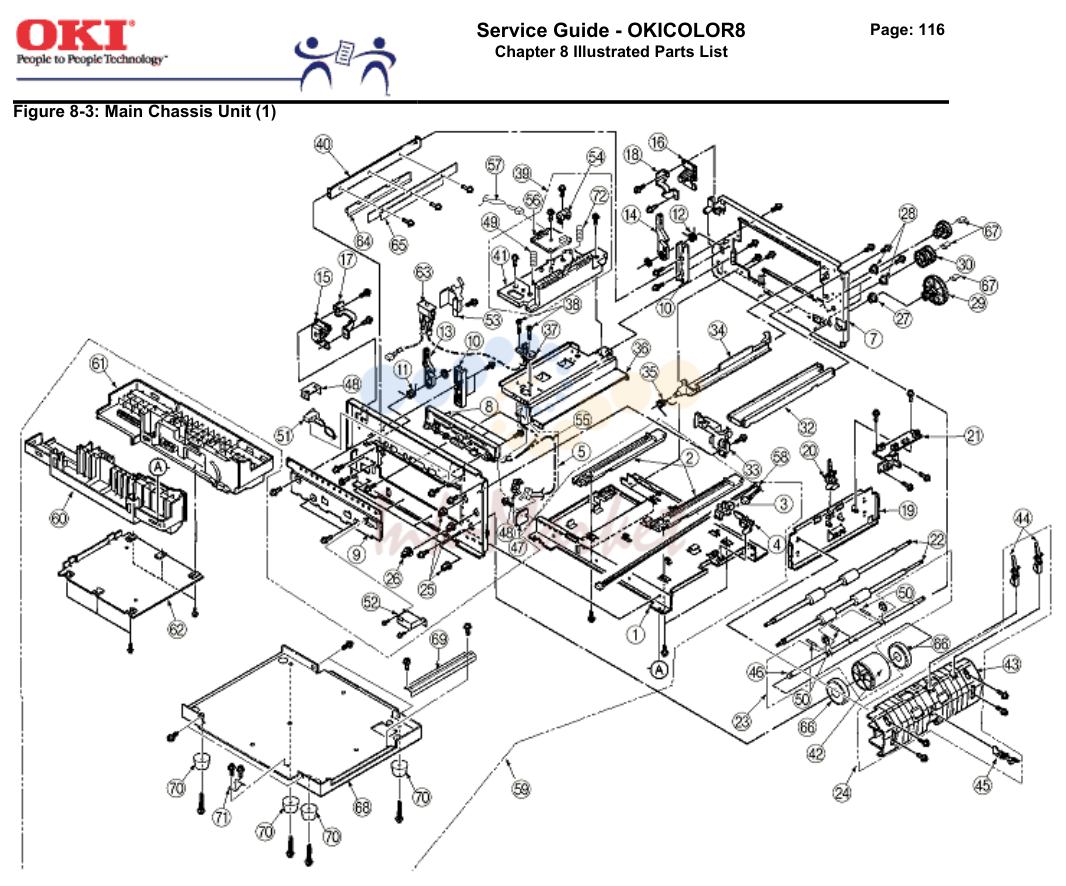

8. Service Guide - OKICOLOR8 Page: 116

№	Артикул	Альт. артикул	Описание
1	40175701 запросить цену →		Plate Base
2	40096401 запросить цену →		Guide Belt (F)
3	40135301 запросить цену →		Photo Interrupter
4	50808201 запросить цену →		Lever Paper End
5	40450401 запросить цену →		Sensor Assy Box Toner 1 120V
6	40171301 запросить цену →		Frame Side (R)
7	40308801 запросить цену →		Contact SB Assy
8	40290201 запросить цену →		Plate Blind
9	40163401 запросить цену →		Guide Side Heat Unit
10	40163701 запросить цену →		Spring Lock (L)
11	40163701 запросить цену →		Spring Lock Heat
12	40835001 запросить цену →		Spring Lock (L)
13	40163501 запросить цену →		Lever Lock Heat Unit (L
14	40163601 запросить цену →		Lever Lock Heat Unit (R)
15	40383701 запросить цену →		Limiter - 2 Way (L)
16	40383801 запросить цену →		Limiter - 2 Way R)
17	40335001 запросить цену →		Plate Guard (L)
18	40335101 запросить цену →		Plate Guard (R)
19	40171201 запросить цену →		Stay Lower (Front)
20	40144501 запросить цену →		Lever Regist Sensor
21	40437601 запросить цену →		Board - PXM
22	40130801 запросить цену →		Roller Registration
23	40310601 запросить цену →		Roller Assy Hopping
24	40303301 запросить цену →		Guide Paper Input Assy
25	40261301 запросить цену →		Bearing Hopping
26	40130301 запросить цену →		Gear Z20
27	51608201 запросить цену →		Bearing F
28	51607301 запросить цену →		Bush
29	40250901 запросить цену →		Gear Oneway (96)
30	40164301 запросить цену →		Gear Oneway (Z48)
32	40171101 запросить цену →		Stay Upper (Front)
33	40388501 запросить цену →		Bracket SW
34	40195101 запросить цену →		Plate Latchlever (FD)
35	40195001 запросить цену →		Spring Latchlever (FD)
36	40175201 запросить цену →		Stay Heat
37	40563101 запросить цену →		Connection cord wire
38	50318601 запросить цену →		Screw
39	40162101 запросить цену →		Guide Assy Heat Unit
40	40175101 запросить цену →		Stay EP
41	40449401 запросить цену →		Guide Assy Heat
42	40449701 запросить цену →		Hopping Roller Boss Assy
43	40097301 запросить цену →		Guide Paper Input A
44	40144301 запросить цену →		Lever Input Sensor
45	40144401 запросить цену →		Lever 2nd Feed Sensor
46	40189601 запросить цену →		Shaft Hopping Roller (1st)
47	40450201 запросить цену →		Bracket Switch
48	40408601 запросить цену →		Holder Switch
49	40264401 запросить цену →		Spring Eject Heat
50	50608118 запросить цену →		Knock Pin
51	40447201 запросить цену →		CONN Cord Wire
52	40388401 запросить цену →		Bracket Switch (Side)
53	40446501 запросить цену →		InterLock Sw Cable Assy
54	40162201 запросить цену →		Cover Sensor
55	40172401 запросить цену →		AMP6P-AMP4P
56	40437501 запросить цену →		Board - PXL
57	40171801 запросить цену →		Cordwire AMP7P AMP7P
58	40447301 запросить цену →		Cordwire JST6P AMP3PX2
59	40303201 запросить цену →		Plate Base Assy
60	40303101 запросить цену →		Guide Cassette (L) Assy
61	40302901 запросить цену →		Guide Cassette (R) Assy
62	40164801 запросить цену →		Plate Bottom
63	40448501 запросить цену →		Connection cord wire
64	40551301 запросить цену →		Plate Shield Heat
65	40714401 запросить цену →		Heat - Sink (801)
66	40743701 запросить цену →		Roller Assy - Hopping (Sub)
67	40686701 запросить цену →		Spacer - Regist Gear
68	40661001 запросить цену →		Cover - Bottom (Weld)
69	40661501 запросить цену →		Plate - Guide
70	40671001 запросить цену →		Rubber - Foot
71	51025202 запросить цену →		Plate: Ground Contact
72	40834901 запросить цену →		Spring - Eject - Heat

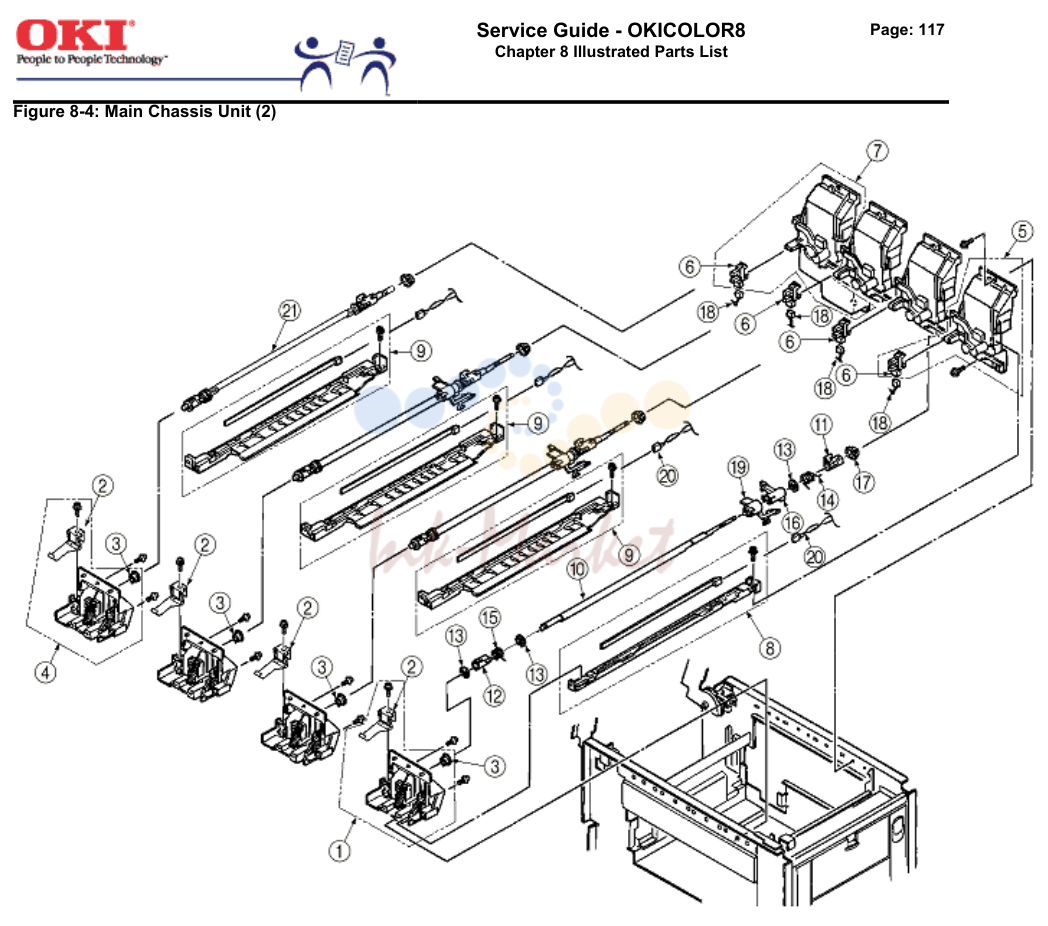

9. Service Guide - OKICOLOR8 Page: 117

№	Артикул	Альт. артикул	Описание
1	40324501 запросить цену →		Contact (BL L ) Assy 1 Includes Item 2,
2	40278101 запросить цену →		Plate Earth (LK)
3	51608201 запросить цену →		Bearing
4	43024401 запросить цену →		Contact (CL L) Assy 1 Includes Item 2,
5	40324601 запросить цену →		Contact BKT (BL R) Assy 1 Includes Item
6	40135301 запросить цену →		Photo Interrupter
7	40309001 запросить цену →		Contact BKT (CL R) Assy 1 Includes Item
8	40308501 запросить цену →		Eraser BKT Assy
9	40324301 запросить цену →		Eraser BKT (KCM) Assy
10	40167901 запросить цену →		Shaft Link
11	40132301 запросить цену →		Lever Link (R)
12	40132401 запросить цену →		Lever Link (L)
13	50705301 запросить цену →		E Ring
14	40168401 запросить цену →		Spring Support (R)
15	40188501 запросить цену →		Spring Support (L)
16			* see #19 Bracket Sensor Toner (KCM) 1 Included with #19
17	51608901 запросить цену →		Bearing
18	40173301 запросить цену →		AMP14P-AMP3X4
19	41223601 запросить цену →		Sensor Assy T (KCM)
20	40172701 запросить цену →		Cordwire AMP8P AMP2PX4
21	40664301 запросить цену →		Shaft (k) Assy

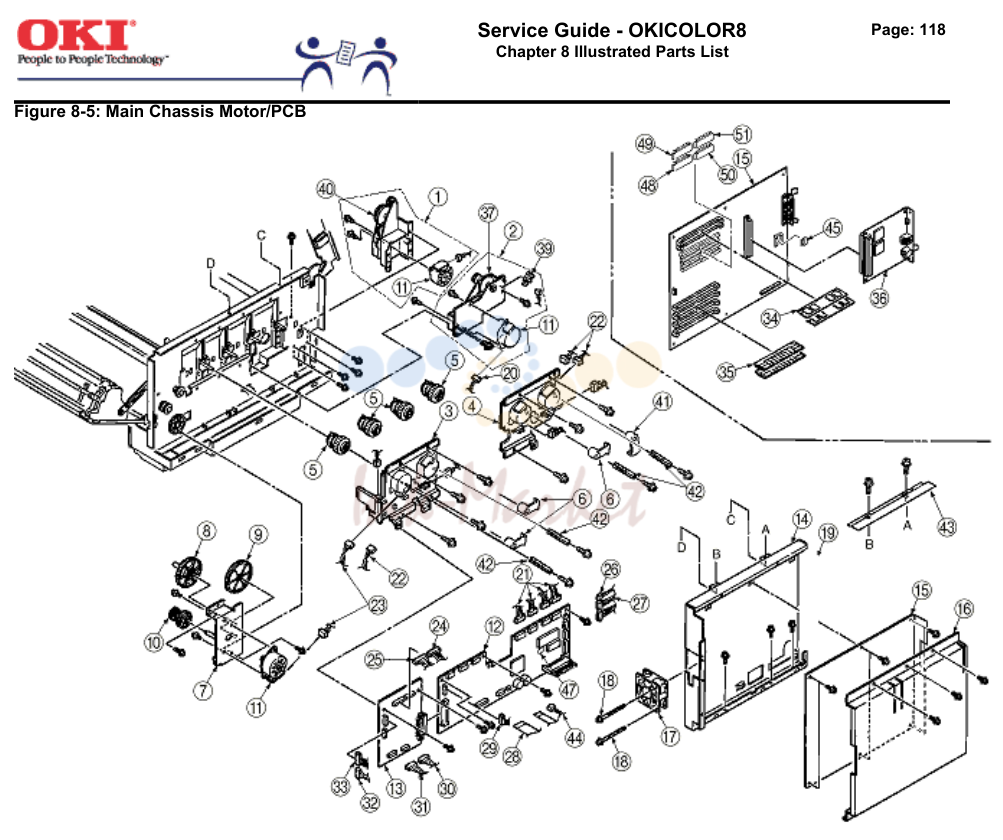

10. Service Guide - OKICOLOR8 Page: 118

№	Артикул	Альт. артикул	Описание
1	40310001 запросить цену →		Gear Heat Assy
2	40392301 запросить цену →		Motor Assy Belt
3	40309101 запросить цену →		Main Motor (A) Assy
4	40309201 запросить цену →		Main Motor (B) Assy
5	40208101 запросить цену →		Gear Oneway (Z30)
6	40664401 запросить цену →		Lever Up/Dn2 (YMC)
7	40175001 запросить цену →		Bracket Hopping Motor
8	40143401 запросить цену →		Gear Idle (92)
9	40143501 запросить цену →		Gear Feed (118/17)
10	40164401 запросить цену →		Gear Oneway (Z48/74)
11	40124101 запросить цену →		Motor Pulse (ID)
12	40634106 запросить цену →		Board - PX4
13	40437201 запросить цену →		Board - PXF
14	40233901 запросить цену →		Cover CU
15	40950902 запросить цену →		Board - PCE
16	40376901 запросить цену →		Plate Sealed
17	40197101 запросить цену →		Motor Fan
18	54122925 запросить цену →		Screw (SW+2W)
19	40377001 запросить цену →		IF Plate
20	40171002 запросить цену →		AMP8P-AMP4PX2
21	40456101 запросить цену →	JST12	AMP15 AMP10 AMP9
22	40173001 запросить цену →		AMP12P-AMP3PX2
23	40171001 запросить цену →		AMP8P-AMP4PX2
24	40447101 запросить цену →		AMP12P-AMP3PX4
25	40173301 запросить цену →		AMP14-AMP3PX4
26	40171801 запросить цену →		AMP7P-AMP7P
27	40172401 запросить цену →		AMP6P-AMP4P
28	56636203 запросить цену →		HCUJ (1.25)-16F-300
29	40172801 запросить цену →		AMP12P-AMP4, 3X2
30	40447301 запросить цену →		JST6P-AMP3PX2
31	40177701 запросить цену →		AMP7P-AMP7P
32	40447001 запросить цену →		JST8P-JST8P
33	40172701 запросить цену →		AMP8P-AMP2PX4
34	40173308 запросить цену →		PS-SIMM
37	40450001 запросить цену →		Bell Motor Mech Assy
39	40135301 запросить цену →		Photo Interrupter
40	40448901 запросить цену →		Gear Heat Mech Assy
41	40664501 запросить цену →		Lever Up/Dn2 (K)
42	40583901 запросить цену →		Plate Earth (LKR)
43	40704901 запросить цену →		Plate Shield (CU)
44	40447201 запросить цену →		CONN Cord Wire 1 Designated in Fig A-3
45			EPROM
47			EPROM
48			PROM Control
49			PROM Control
50			PROM Control
51			PROM Control

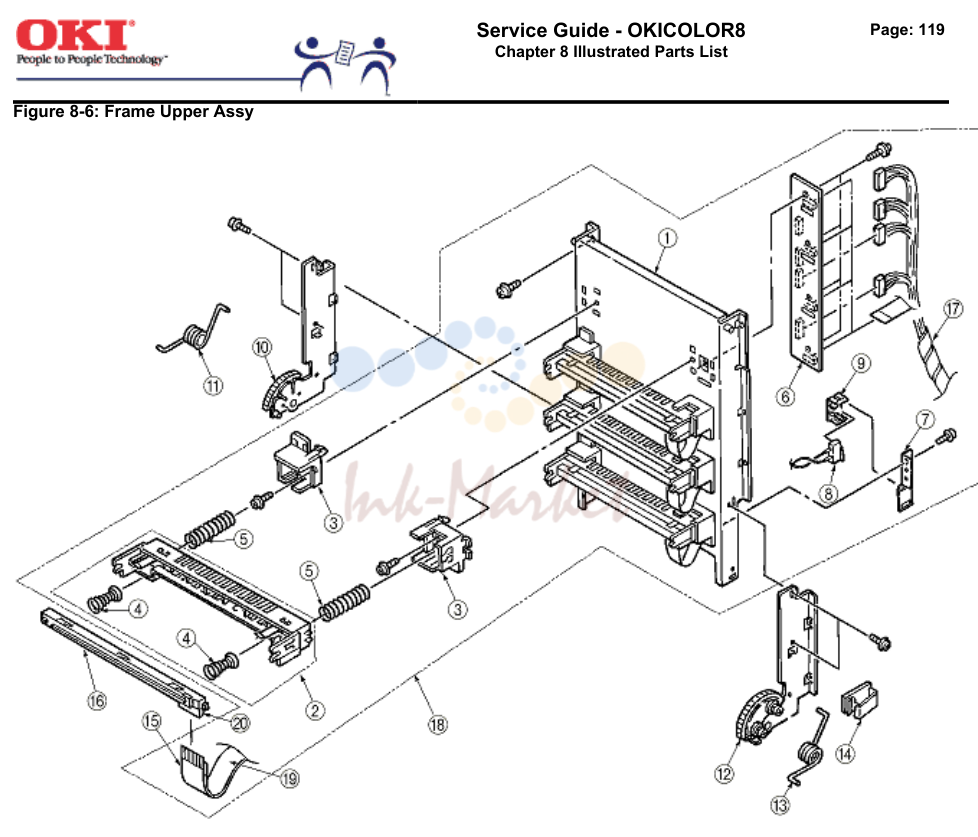

11. Service Guide - OKICOLOR8 Page: 119

№	Артикул	Альт. артикул	Описание
1	40187901 запросить цену →		Frame Upper
2	40449101 запросить цену →		Holder LED Assy
3	40187801 запросить цену →		Guide Holder
4	40829701 запросить цену →		Spring Head
5	40197705 запросить цену →		Spring EP
6	40536001 запросить цену →		Boad PD6
7	40394201 запросить цену →		Plate Oil Sensor
8	40171702 запросить цену →	AMP2P	MSW
9	40408601 запросить цену →		Holder SW
10	40449301 запросить цену →		Plate Support (L) Assy
11	40197401 запросить цену →		Torsion Spring (A)
12	40449201 запросить цену →		Plate Support (R) Assy
13	40218301 запросить цену →		Torsion Spring (B)
14	56636301 запросить цену →		Flat Cable Clip
15	56636201 запросить цену →		HCLU (1.25) -
16	40547301 запросить цену →		LED Head Unit 51 M
17	40456101 запросить цену →	JST12	AMP15 AMP10 AMP9 1 Designated in Fig A-5
18	40410701 запросить цену →		Frame Upper Assy
19	56636206 запросить цену →		HCUJ(1.25)-12F-160
20	56730960 запросить цену →		(PXW26-1250B) Connector
1	40449801 запросить цену →		Guide Cassette (R) Sub Assy
2	50928901 запросить цену →		Spring Detector
3	56730640 запросить цену →		Square shaped connector
4	40177701 запросить цену →		Connector Cord
5	40368301 запросить цену →		Board - PXC
6	53346601 запросить цену →		Plate Earth (link)

12. Service Guide - OKICOLOR8 Page: 121

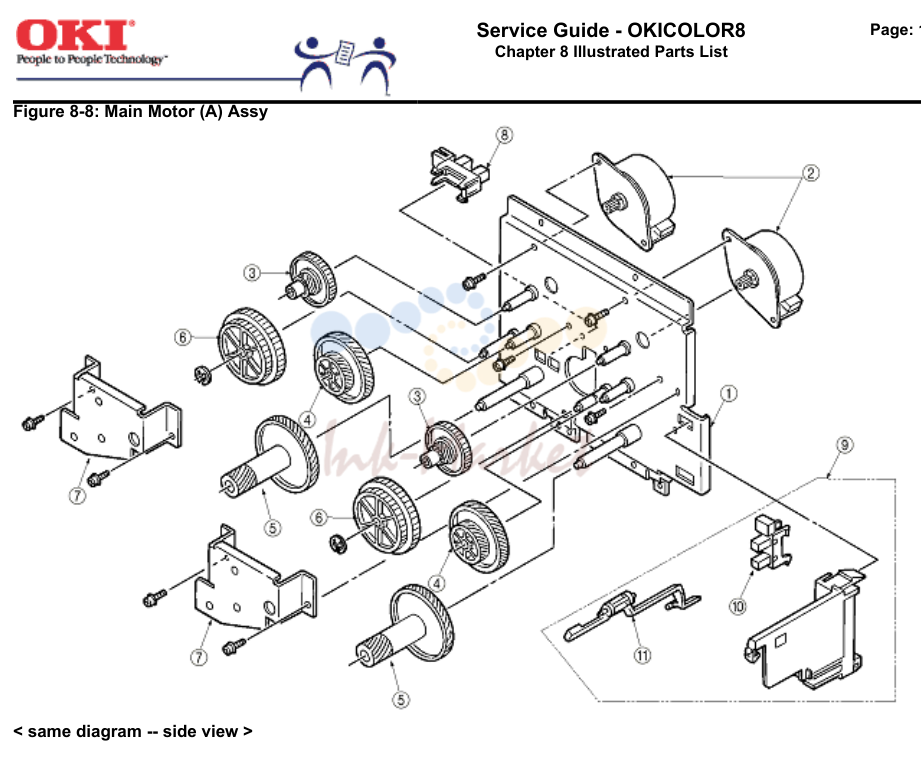

№	Артикул	Альт. артикул	Описание
1	40165301 запросить цену →		Frame Motor (ID1)
2	40124101 запросить цену →		Motor Pulse (ID)
3	40129901 запросить цену →		Gear (25/75)
4	40130701 запросить цену →		Gear Helical (67/43/24)
5	40130601 запросить цену →		Gear Helical (67/18)
6	40130201 запросить цену →		Gear Z53/44
7	40129501 запросить цену →		Bracket Support (ID)
8	40135301 запросить цену →		Photo Interrupter
9	40308601 запросить цену →		Toner Sesor (Y) Assy
10	40135301 запросить цену →		Photo Interrupter
11	40449601 запросить цену →		Sensor Assy T (Y)

13. Service Guide - OKICOLOR8 Page: 122

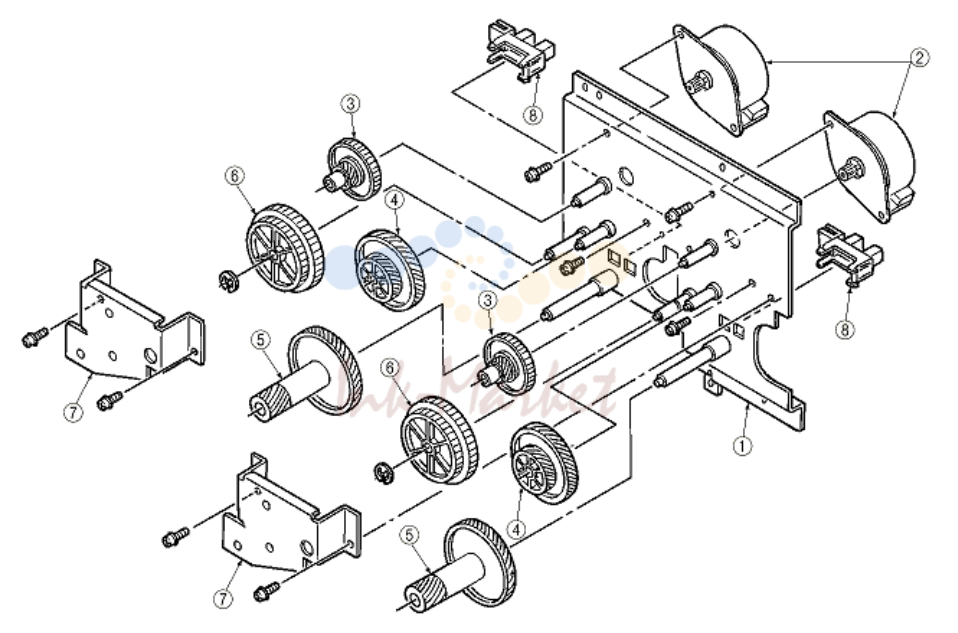

№	Артикул	Альт. артикул	Описание
1	40129401 запросить цену →		Frame Motor (ID)
2	40124101 запросить цену →		Motor Pulse (ID)
3	40129901 запросить цену →		Gear (25/75)
4	40130701 запросить цену →		Gear Helical (67/43/24)
5	40130601 запросить цену →		Gear Helical (67/18)
6	40130201 запросить цену →		Gear Z53/44
7	40129501 запросить цену →		Bracket Support (ID)
8	40135301 запросить цену →		Photo Interrupter
