OKI OKI-COLOR-7200 — каталог запчастей со схемами

Содержание

1. Table 8-1-1/3
2. Table 8-1-3/3
3. Table 8-2
4. Table 8-3-1/2
5. Table 8-3-2/2
6. Table 8-4
7. Table 8-5

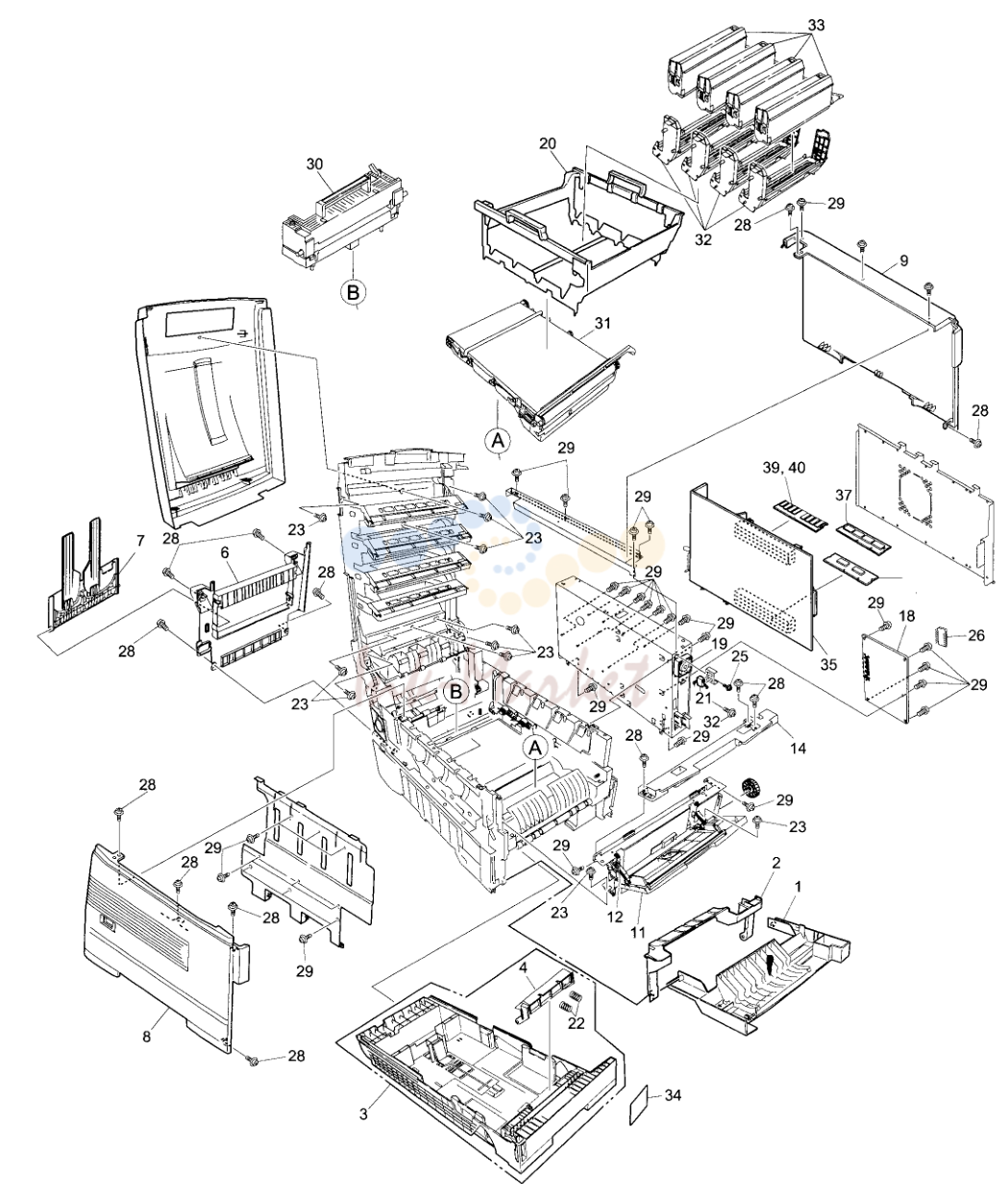

1. Table 8-1-1/3

№	Артикул	Описание
1	40864601 запросить цену →	Front CoverAssy
2	41042501 запросить цену →	Front Cover Inner Baffle
3	40866701 запросить цену →	Cassette Assy
4	41438401 запросить цену →	Retard Pad Assy
6	40864301 запросить цену →	Rear Cover
7	41374902 запросить цену →	Face Up StackerAssy
8	40864401 запросить цену →	Left Side Cover
9	40864501 запросить цену →	Right Side Cover
10	40862001 запросить цену →	Multipurpose Tray Assy
11	40866301 запросить цену →	Multipurpose Tray Cover Assy
12	41045801 запросить цену →	Link
13	40325101 запросить цену →	Multipurpose Tray Drive Gear
14	40952701 запросить цену →	Multipurpose Tray Top Cover
18	41256204 запросить цену →	Print Engine Controller PWB (71K) 1 3 6 12 1200dpi
19	40197101 запросить цену →	Electrical Chassis Cooling Fan
20	40864901 запросить цену →	CRU Basket Assembly
21	41275701 запросить цену →	UpperCover
22	41439401 запросить цену →	Retard Pad Assy Springs
25	PSW2-8C запросить цену →	Screw (M2x8) 2 - - -
26	816A2323M0000 запросить цену →	EEPROM
30	41304001 запросить цену →	Fuser-Unit 1 - - - ODA(120V)
31	41303901 запросить цену →	Belt-Unit 1 - - - ODA

2. Table 8-1-3/3

№	Артикул	Описание
34	41377401 запросить цену →	Plate-Indicator
35	41356009 запросить цену →	PCB Assy-CRM
36	8164323M0000 запросить цену →	EEPROM(CU)
37	41469503 запросить цену →	Board-TNY
39	41437418 запросить цену →	Board-Memory 64MB 1 3 6 12 1200dpi-ODA
40	41437419 запросить цену →	Board-Memory 128MB 1 3 6 12 1200dpi Duplex-ODA
41	41376902 запросить цену →	Board-MLET B09 -1 -3 -6 -12 Option-OEL
42	41376005 запросить цену →	HDD Assy -1 -3 -6 -12 Option-ODA
43	41286901 запросить цену →	Plate Shield
44	41278601 запросить цену →	Guide-Rail(A)
45	41278701 запросить цену →	Guide-Rail(B)
46	41410201 запросить цену →	Motor-Fan
47	41467401 запросить цену →	Plate-FG(Centro)
48	41254601 запросить цену →	Plate-Blank
49	41278401 запросить цену →	Screw 2 - - -
50	41723901 запросить цену →	Screw 2 - - -

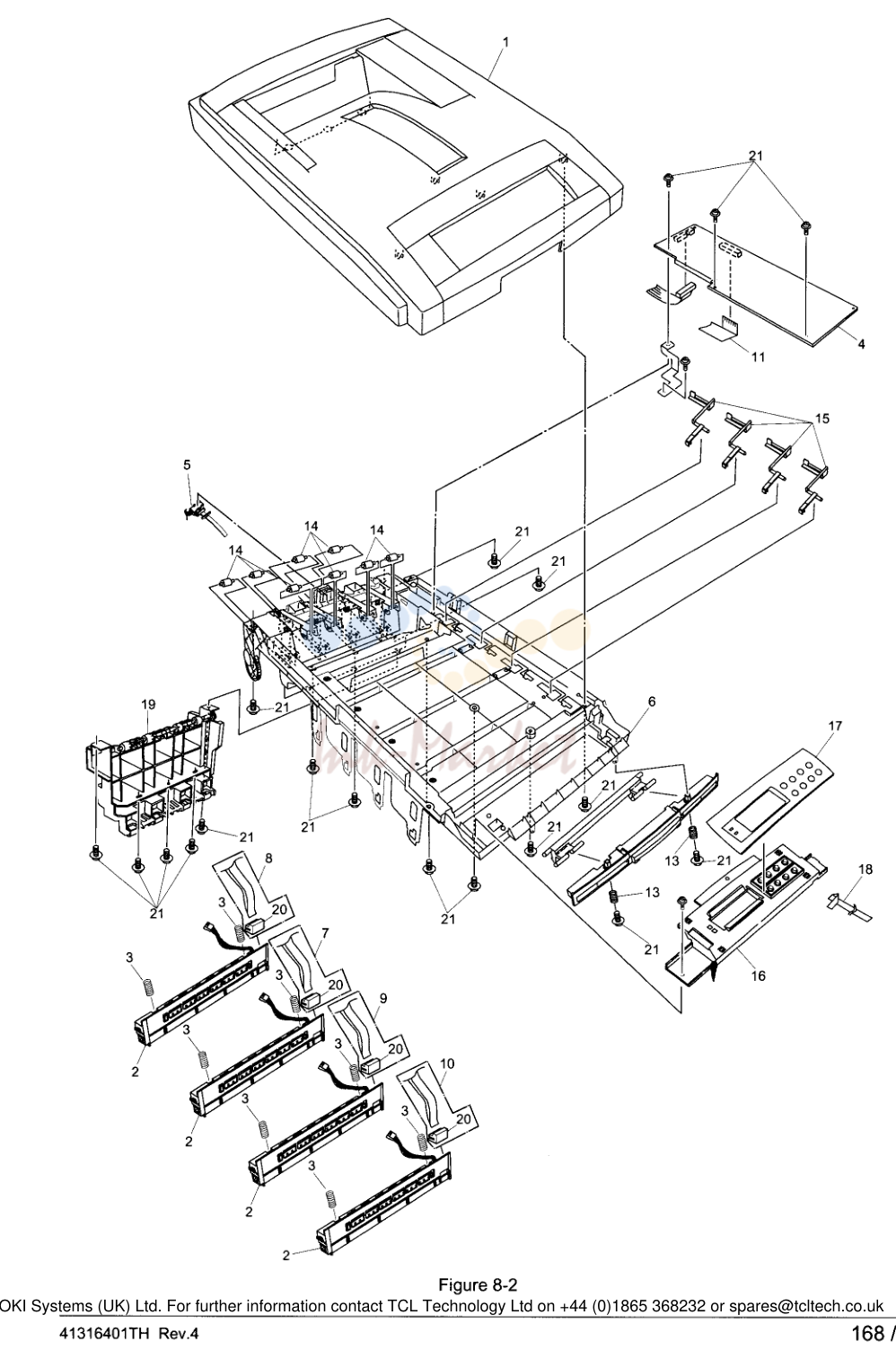

3. Table 8-2

№	Артикул	Альт. артикул	Описание
1	40859701 запросить цену →		Top Cover
2	41072401 запросить цену →		LED Assy (l200dpi)
3	40861001 запросить цену →		LED Assy Spring
4	41257901 запросить цену →		LED Control PWB (Y71)
5	40365404 запросить цену →		Stacker Full Sensor
6	41316501 запросить цену →		TopCover
7	41309603 запросить цену →		LED Harness M
8	41309604 запросить цену →		LEDHarness
9	41309602 запросить цену →		LED HarnessY
10	41309601 запросить цену →		LEDHarnessK
11	41593101 запросить цену →		LED Control PWB Tape Harness
14	40316701 запросить цену →		Eject Roller
15	40860601 запросить цену →		Toner Sensor
16	40866101 запросить цену →		Control Panel Assy
17	40866201 запросить цену →		Control Panel Bezel 1 3 6 12 600dpi
18	2381005P0015 запросить цену →		Control Panel Tape Harness
19	40861501 запросить цену →		EjectGuide
20	2251001 запросить цену →	P0260	26pin LED Connector

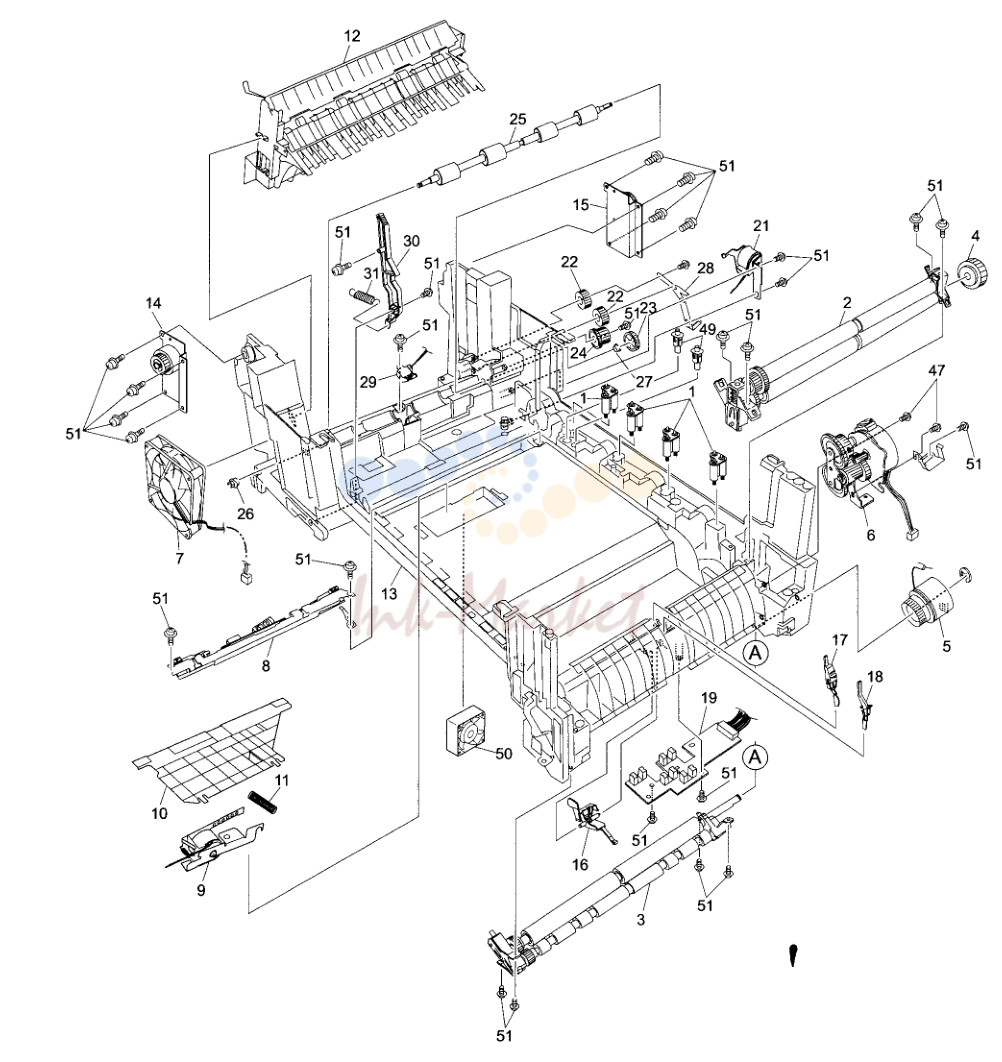

4. Table 8-3-1/2

№	Артикул	Описание
1	41189701 запросить цену →	Drum contactAssy
2	40844301 запросить цену →	Registration Roller Assy (A)
3	40844303 запросить цену →	Registration Roller Assy (B)
4	40845401 запросить цену →	Registration Drive Gear
5	41187101 запросить цену →	Registration Clutch
6	40845801 запросить цену →	Registration Motor Assy
7	3PB4076-5290P001Main запросить цену →	Cooling Fan
8	41346801 запросить цену →	Color Registration Sensor Assy
9	41253701 запросить цену →	Registration Shutter Solenoid
10	41275201 запросить цену →	Registration Shutter
11	41275301 запросить цену →	Registration Shutter Spring
12	40859201 запросить цену →	Duplex Guide Assy
13	40841101 запросить цену →	Printer Unit Chassis
14	41312801 запросить цену →	LeftTop
15	41312901 запросить цену →	RightTop
16	40841601 запросить цену →	Entrance Sensor Actuator #1
17	40841701 запросить цену →	Entrance Sensor Actuator #2
18	40841801 запросить цену →	Entrance Sensor Actuator #3
19	41258301 запросить цену →	Entrance Sensor PWB (R71)
21	41253601 запросить цену →	Duplex Gate Solenoid Assy
22	40842401 запросить цену →	Fuser Drive Gear -A
23	40316301 запросить цену →	Fuser Drive Gear-B
24	41067201 запросить цену →	Fuser Drive Gear-C
25	40323901 запросить цену →	Fuser Exit Roller
26	4PP4076-3949P001Fuser запросить цену →	Exit Roller Bushing (L)
27	4PP4043-4489P001Fuser запросить цену →	Exit Roller Bushing (R)
28	40842501 запросить цену →	Fuser Exit Roller Contact
29	41073601 запросить цену →	Exit SensorAssy
30	40841301 запросить цену →	Fuser Latching Handle (L)
31	40841501 запросить цену →	Fuser Latching Handle Springs
32	40848801 запросить цену →	Belt Motor Assy
33	40841401 запросить цену →	FuserLatching Handle (R)
35	40847301 запросить цену →	Main Motor Assy

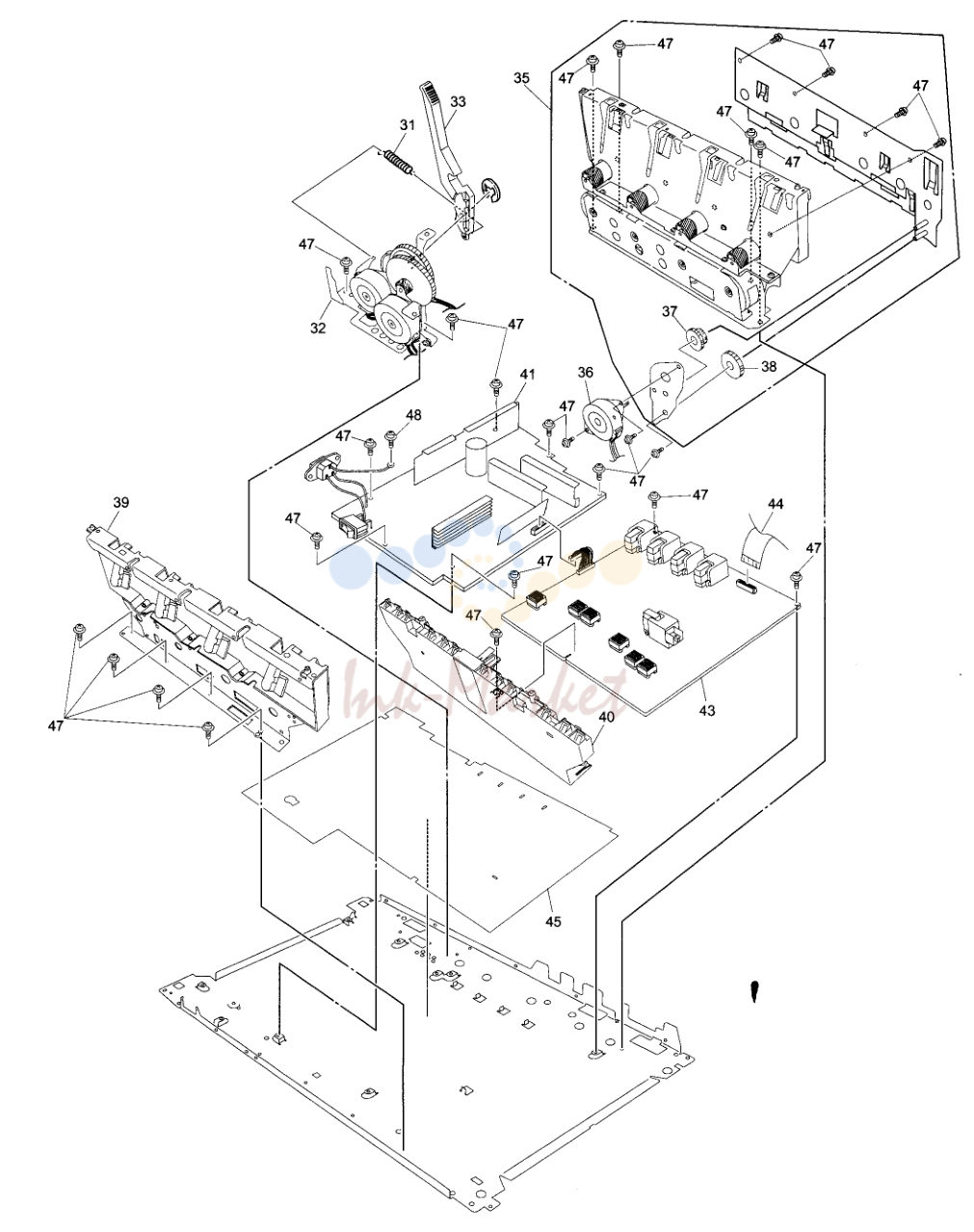

5. Table 8-3-2/2

№	Артикул	Описание
36	40846001 запросить цену →	Main Feeder Drive Motor
37		Main Feeder Drive Gear A
38	40848601 запросить цену →	Main Feeder Drive Gear B
39	41303601 запросить цену →	Left Plate Assy
40	40850201 запросить цену →	Contact Assy
41	40737401 запросить цену →	Power-UnitAC-DC-switching(115V)
43	40737601 запросить цену →	Power-Unit (high-voltage)
44	2381018P0001 запросить цену →	HVTape Harness
45	41128101 запросить цену →	Power Supply Insulator
48	PSW4-8C запросить цену →	Screw (M4x8) I - - -
49	41346301 запросить цену →	Transfer Contact Assy
50	41469001 запросить цену →	PowerCooling Fan

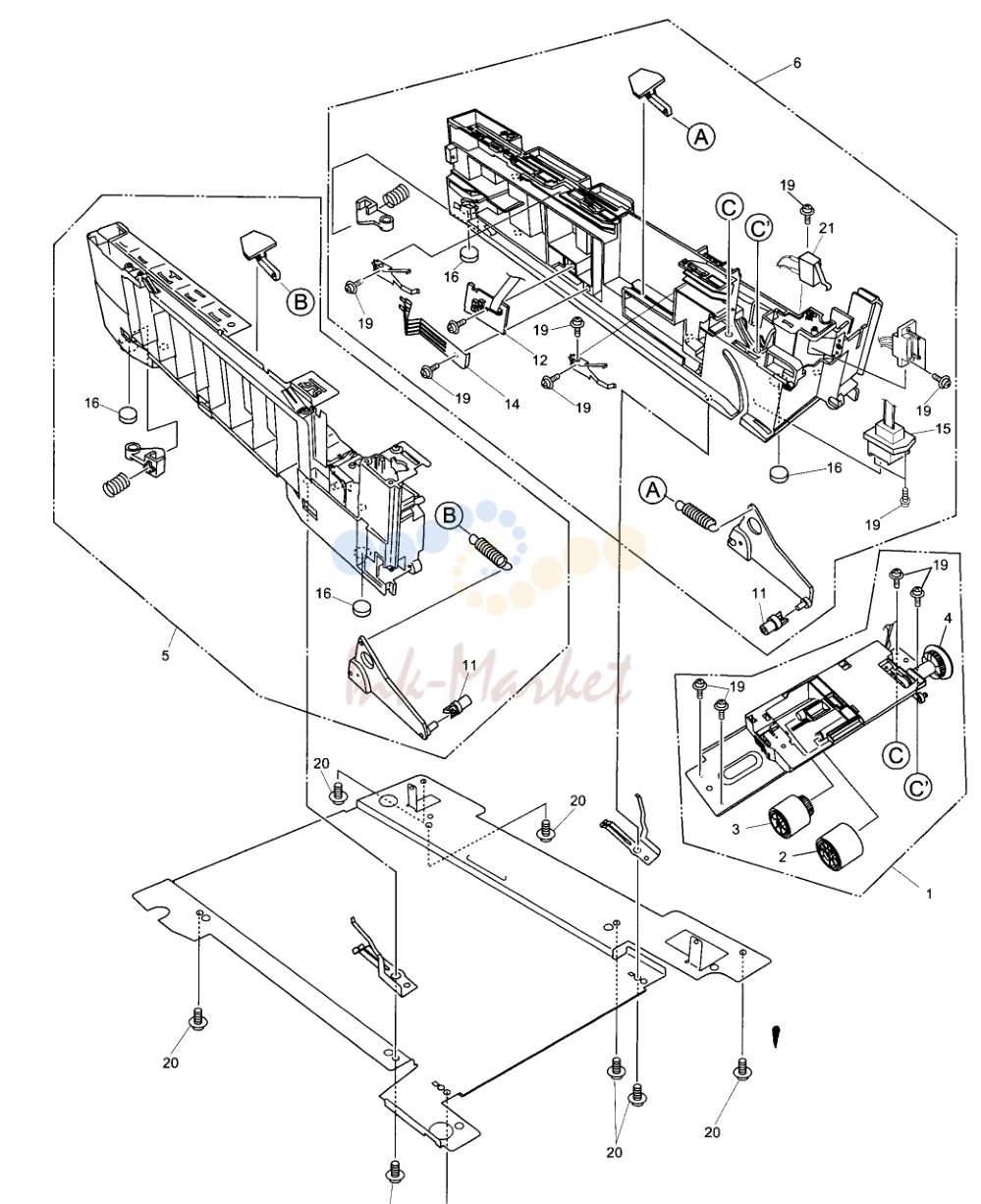

6. Table 8-4

№	Артикул	Описание
1	40839801 запросить цену →	Main FeedAssy
2	40371301 запросить цену →	Feed Roller
3	40313201 запросить цену →	Nudger Roller
4	40325401 запросить цену →	Main Feeder Drive Gear
5	40839001 запросить цену →	Left Cassette Guide Assy
6	40839401 запросить цену →	Right Cassette Guide Assy
11	40349701 запросить цену →	Plastic Roller
12	40368304 запросить цену →	Paper Size Sensing PWB PXC
14	4PP4076-5360P001Paper запросить цену →	Size Actuator
15	41309301 запросить цену →	2nd Tray Connector
21	41275901 запросить цену →	Front Cover Open Switch

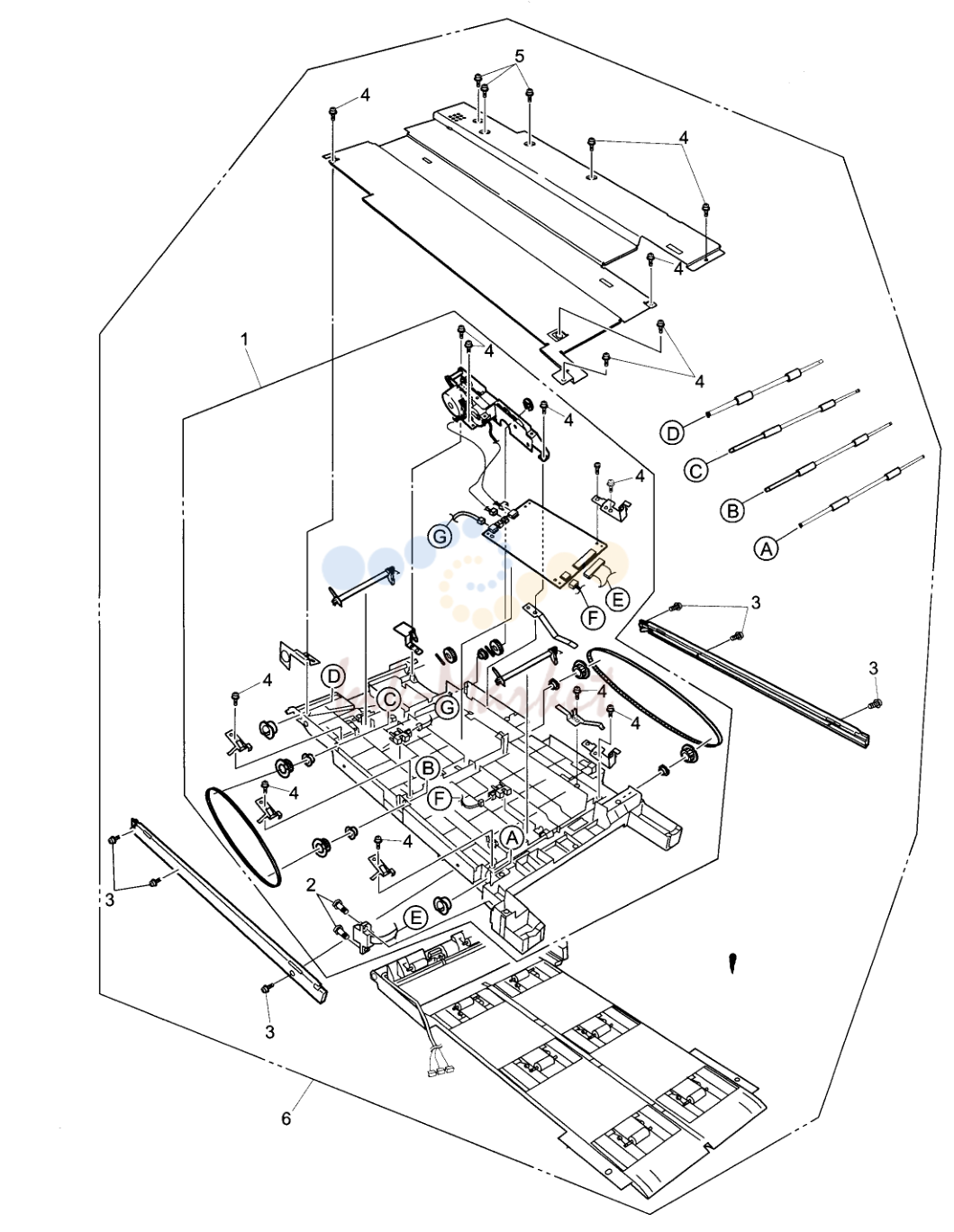

7. Table 8-5

№	Артикул	Описание
1	41305301 запросить цену →	Duplex Transport Assy
2	4PB4043-4718P001Screw запросить цену →	(SP3xlO) 2 - - -
3	4PB4083-2500P010Screw запросить цену →	(T3xlO) 6 - - -
6	41372901 запросить цену →	Duplex Unit 1 - - - ODA
