Oki ML 3320 — каталог запчастей со схемами

Содержание

1. Printer General Assy
2. Printer General Assy
3. Upper Cover Assy
4. Printer Unit
5. Carriage Assy

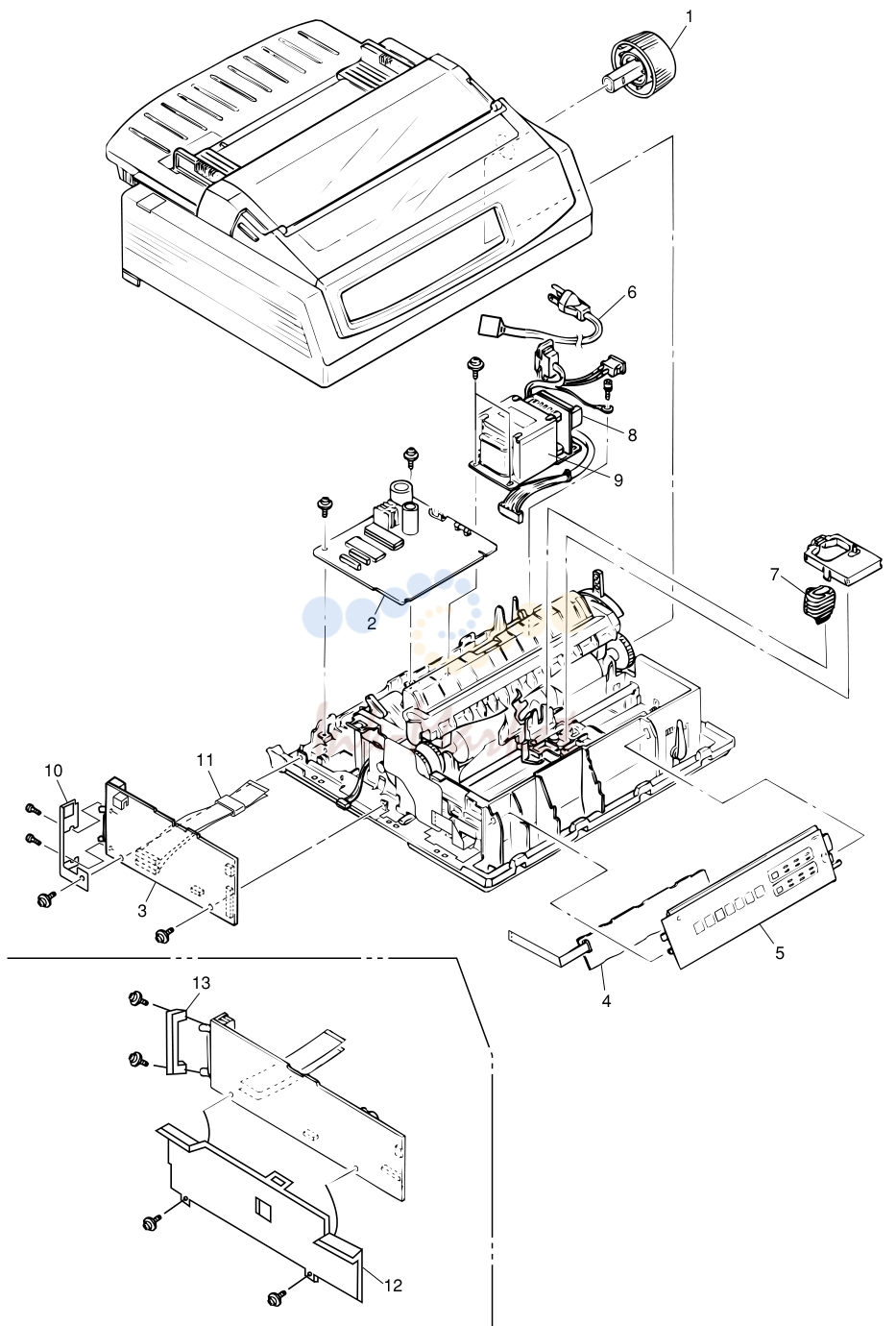

1. Printer General Assy

№	Артикул	Описание
1	2PP4025-2871P021 запросить цену →	Platen Knob
2	41865504 запросить цену →	Control/power supply board (AOU) 1 9 Without ROM G RoHS(Lead Free)
3	43432404 запросить цену →	Driver board (DVF) 1 9 G RoHS(Lead Free)
4	40174203 запросить цену →	Operation panel board (LEOP) 1 3 G RoHS(Lead Free)
5	3PP4044-5360G001 запросить цену →	Operation panel
6	3YS4011-1266P001 запросить цену →	AC cord
7	4YA4023-3301G001 запросить цену →	Printhead (9) 1 10 G RoHS(Cr6+/Lead Free)
8	4YB4042-1552P001 запросить цену →	Fuse 217001 (250V 1A)
9	4YB4049-7104P001 запросить цену →	Transformer assy (230V) 1 2 For ML3320 G RoHS(Lead Free)
10	42043901 запросить цену →	Plate I/F 1 2 G RoHS(Cr6+ Free)
11	1050003C0009 запросить цену →	Core

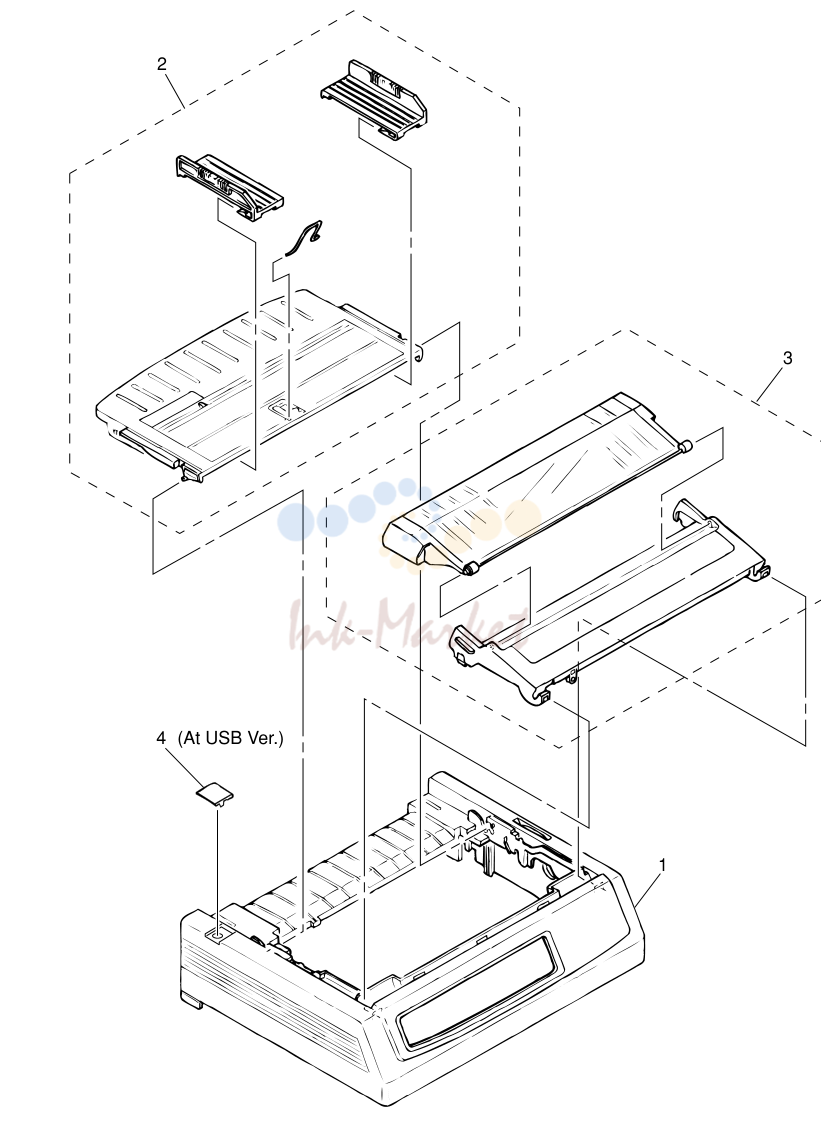

2. Printer General Assy

№	Артикул	Описание
1	42044204 запросить цену →	Upper cover (N) 1 2 For ML3320
2	1PA4094-7305G010 запросить цену →	Sheet guide assy (N) 1 2 For ML3320
3	2PA4128-1237G001 запросить цену →	Access cover assy (N) 1 2 For ML3320
4	42044501 запросить цену →	Cover-CSF conector

3. Upper Cover Assy

№	Артикул	Описание
1	3PA4044-5002G002Main запросить цену →	chassis assy (N) 1 2 For ML3320 G RoHS(Cr6+ Free)
2	3PP4044-5012P001 запросить цену →	Bottom paper end lever
4	4PP4044-5031P001 запросить цену →	Roller holder (F) 3 6 For ML3320
5		8 For ML3321
5	4PA4025-3327G001Front запросить цену →	pressure roller 3 6 For ML3320
5		8 For ML3321
6	3PP4044-5015P001 запросить цену →	Release shaft (N) 1 2 For ML3320
7	1PP4044-5021P001 запросить цену →	Paper pan plate (N) 1 2 For ML3320
9	3PP4044-5011P001 запросить цену →	Paper end lever
10	40775901 запросить цену →	Sensor lever
11	4PP4025-3340P001 запросить цену →	Change gear
12	3PP4025-3341P001 запросить цену →	Tractor gear
3		2 For ML3321
15	3PP4044-5033P001 запросить цену →	Roller holder (R） 3 6 For ML3320
5		10 For ML3321
16	4PP4044-5017P001 запросить цену →	Change arm lever
17	3PP4044-5014P001 запросить цену →	Switch lever
18	4PP4044-5024P001 запросить цену →	Idle gear (PLT)
19	2PP4044-5016P001 запросить цену →	Change lever
20	3PP4044-5023P001 запросить цену →	Reset spring D 1 2 G RoHS(Cr6+ Free)
21	41737901 запросить цену →	LF motor assy 1 4 G RoHS(Cr6+/Lead Free)
22	3PP4044-5034P001 запросить цену →	Rear pressure roller (N) 1 2 For ML3320
23	3PA4044-5025G002Platen запросить цену →	assy (N) 1 3 For ML3320 G RoHS(Cr6+ Free)
24	40907901 запросить цену →	Space rack gear (N) 1 3 For ML3320
25	4PB4025-3377P002 запросить цену →	Tension spring for space rack
26	3PP4044-5008P001 запросить цену →	Guide rail plate (N) 1 1 For ML3320 G RoHS(Cr6+ Free)
27	3PP4025-2810P002 запросить цену →	Adjust cam
28	4PP4044-5009P001 запросить цену →	Carriage shaft 1 1 For ML3320 G RoHS(Cr6+ Free)
29	42046701 запросить цену →	FG plate 1 1 G RoHS(Cr6+ Free)
30	3PA4044-5050G001Pull-up запросить цену →	roller assy (N) 1 2 For ML3320
31	40355101 запросить цену →	Idle gear (9)
32	4PA4044-5041G002Tractor запросить цену →	frame assy (R） 1 2 G RoHS(Cr6+ Free)
33	4PA4044-5043G002Tractor запросить цену →	frame assy (L) 1 2 G RoHS(Cr6+ Free)
34	4PP4025-3335P003 запросить цену →	Drive shaft 1 2 For ML3320 G RoHS(Cr6+ Free)
35	3PP4044-5046P001 запросить цену →	Tractor sheet guide 1 2 For ML3321
36	4PB4044-5095P001 запросить цену →	FG plate (A)
37	3PP4044-5089P001 запросить цену →	Change gear shaft 1 2 G RoHS(Cr6+ Free)
38	4PP4044-5018P001 запросить цену →	Support spring D
39	40689301 запросить цену →	Cover

4. Printer Unit

№	Артикул	Альт. артикул	Описание
1	4PP4044-5061G001 запросить цену →		Carriage frame set
3	4PA4025-3718G001 запросить цену →		Back up roller holder assy
4	40463001 запросить цену →		Guide roller holder assy
6	4YA4044-5100G001 запросить цену →		Space motor assy 1 4 G RoHS(Cr6+/Lead Free)
7	42110701 запросить цену →		Head cable (9N) 1 5 For ML3320
8	3PB4044-5125P001 запросить цену →	15-pin	connector 1 2 G RoHS(Lead Free)
9	3PA4044-5070P001 запросить цену →		Gear cace assy
10	3PP4044-5068P001 запросить цену →		Head clamp
11	4PP4044-5067P001 запросить цену →		Head plate
12	3PP4044-5064P001 запросить цену →		Ribbon protector

5. Carriage Assy

№	Артикул	Описание
1	4PA4025-3608G001 запросить цену →	Pull and bottom tractor assy (L) 1 2 G RoHS(Cr6+ Free)
2	4PA4025-3603G001 запросить цену →	Pull and bottom tractor assy (R） 1 2 G RoHS(Cr6+ Free)
3	2PP4128-1239G001 запросить цену →	Tractor cover assy (N) 1 3 For ML3320
4	1PA4128-1277G001 запросить цену →	Bottom push stand (L)
5	1PA4128-1277G002 запросить цену →	Bottom push stand (R）
6	4PP4094-7385G001 запросить цену →	Paper knife (N) 1 1 For ML3320
7	41875001 запросить цену →	LXHI-PCB (RS232 I/F) 1 3 G RoHS (Lead Free)
8	40208201 запросить цену →	CSF Single PCB 1 G RoHS (Lead Free)
9	40208202 запросить цену →	CSF Dual PCB 1 G RoHS (Lead Free)
