Oki ML 1190 — каталог запчастей со схемами

Содержание

1. Printer General Assy
2. Printer General Assy
3. Lower Cover Assy
4. Cover Upper Assy
5. Printer Unit 22 23
6. Carriage Assy

1. Printer General Assy

№	Артикул	Описание
500		1000 2000 G on the way
1		CENTRO+RS+USB
2	43483502 запросить цену →	Cover_Upper Assy 1 - - - - -
3	43560101 запросить цену →	Cover_access Assy 1 0 1 2 4 -
4	43484801 запросить цену →	Cover Rear 1 0 1 2 4 -
5	43514501 запросить цену →	Ribbon_Protector Assy 1 0 5 10 20 -
6	43478701 запросить цену →	Tractor Assy 1 0 2 4 8 -
7	43482501 запросить цену →	Pull Up Roller Unit 1 0 2 4 8 -
8	43471902 запросить цену →	Printer_Unit 1 - - - - -
12	43485901 запросить цену →	Platen knob 1 - - - - -
13	43514801 запросить цену →	Carriage-Stopper 1 - - - - -
14	40485901 запросить цену →	Label-Serial No. 1 - - - - -
15	43560201 запросить цену →	Sheet_Guide_Assy 1 0 1 2 4 -
16	43514901 запросить цену →	Wire_guide_rear 2 - - - - -
3	43655701 запросить цену →	Pull_up_guide 1
2	43514201 запросить цену →	Lock piece 1

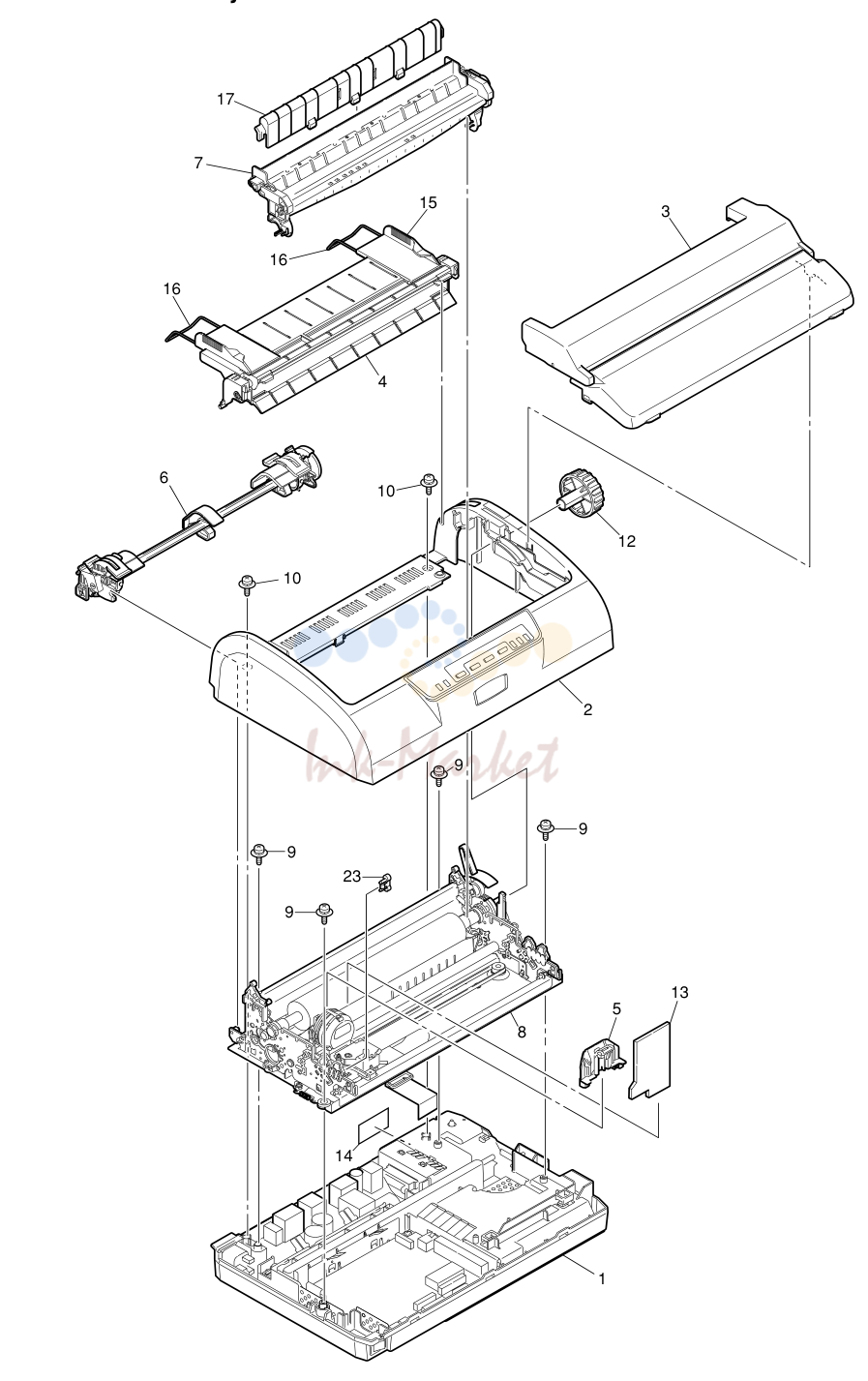

2. Printer General Assy

№	Артикул	Альт. артикул	Описание
500			1000 2000 G on the way
1	43481301 запросить цену →		Lower_Cover 1 - - - - -
2	43481601 запросить цену →		Foam Sound Proof_A 1 - - - - -
4	43482001 запросить цену →		Plate_shield_Rear_Lower 1 - - - - -
5	43482101 запросить цену →		Plate_FG 4 - - - - -
3			7 CENTRO+RS+USB
9	43560001 запросить цену →		POW Cord Bending Figure 1 0 3 6 12 -
10	43390801 запросить цену →	Conn-Cord-RS232C	1 0 3 6 12 Only RS -
11	43560501 запросить цену →		sheet_insulation 1 - - - - -
2	43607001 запросить цену →		FG_PLATE_A 1
2	43607201 запросить цену →		FG_PLATE_E 1
2	43623801 запросить цену →		FG_PLATE_C 1
2	42972401 запросить цену →		Washer 1

3. Lower Cover Assy

№	Артикул	Описание
500		1000 2000 G on the way
1	43483701 запросить цену →	Cover_Upper 1 0 1 2 4 -
3	43483802 запросить цену →	Sheet Operation Panel 1 0 1 2 4 -
4	43483901 запросить цену →	OP panel frame 1 - - - - -
5	43516304 запросить цену →	Board-LSO 1 0 3 6 12 -
6	43559701 запросить цену →	OP Cord Bending Figure 1 0 3 6 12 -
3		7 1051011C0001 Core 1 - - - - -

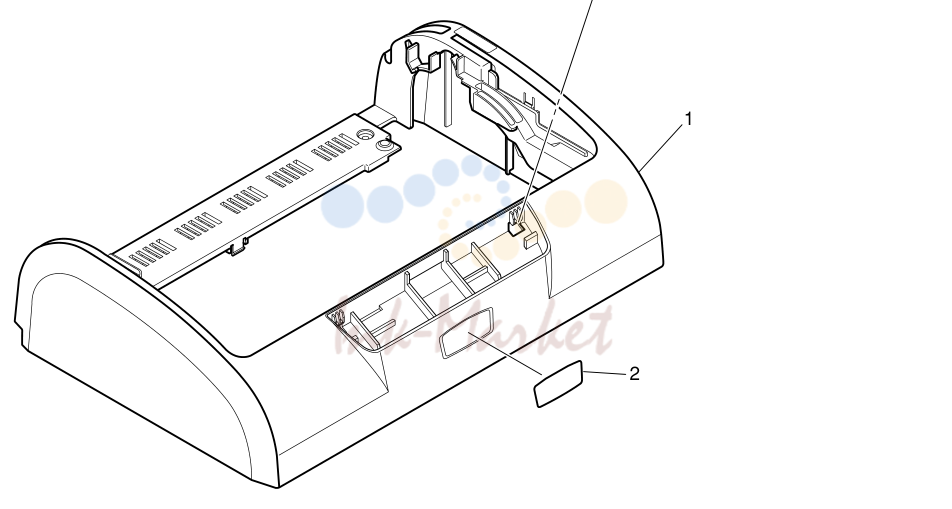

4. Cover Upper Assy

№	Артикул	Описание
500		1000 2000 G on the way
1	43476201 запросить цену →	Ribbon_Protector_Bracket 1 0 5 10 20 -
2	43498001 запросить цену →	Ribbon_Protector 1 0 5 10 20 -
500		1000 2000 G on the way
1	43472101 запросить цену →	Lower-Base 1 - - - - -
2	43473301 запросить цену →	Guide-Beam 1 - - - - -
3	43473401 запросить цену →	Front-Beam 1 - - - - -
4	SPP3-10SUS запросить цену →	PIN(φ3-10) 4 - - - - -
6	43534801 запросить цену →	Side Frame L Outsert 1 - - - - -
7	43534901 запросить цену →	Side Frame R Outsert 1 - - - - -
8	43473501 запросить цену →	Rear_beam 1 - - - - -
9	43475301 запросить цену →	Carriage_Shaft 1 - - - - -
10	43441601 запросить цену →	head（24Pin) 1 0 20 40 80 -
11	43517602 запросить цену →	Carriage Assy 1 - - - - -
12	43473701 запросить цену →	Stepping Motor 1 0 5 10 20 -
14	43509702 запросить цену →	Stepping Motor 1 0 5 10 20 -
15	43473901 запросить цену →	Ribbon Feed Assy 1 0 2 4 8 -
3	43640701 запросить цену →	Idle pulley bracket
3	43640801 запросить цену →	Washer Idle Pulley
18	43473801 запросить цену →	Idle pulley 1 0 2 4 8 -
20	43473201 запросить цену →	Paper_pan 1 - - - - -
21	43478201 запросить цену →	Roller_F(Rubber) 2 - - - - -
22	43478301 запросить цену →	Roller_R(Rubber) 2 - - - - -
23	43478401 запросить цену →	Roller_Frame 2 - - - - -
25	43478601 запросить цену →	Shaft__Release 1 - - - - -
26	43532901 запросить цену →	Bottom-Paper_End 1 0 3 6 12 -
27	40135301 запросить цену →	Photo-Interrupter 1 0 3 6 12 -
28	43519401 запросить цену →	Conn_Cord_Sensor(6P) 1 0 5 10 20 -
29	43536701 запросить цену →	Sensor_arm 1 - - - - -
30	43536801 запросить цену →	Sensor_arm_Holder 1 - - - - -
32	43480401 запросить цену →	Platen_Coller_L 1 - - - - -
33	43480201 запросить цену →	Platen Assy 1 0 10 20 40 -
35	43476801 запросить цену →	Adjust lever(HG) 1 - - - - -
36	43476901 запросить цену →	Adjust_Knob 1 - - - - -
37	43477101 запросить цену →	LF motor plate 1 - - - - -
39	43477301 запросить цену →	Pull up gear 1 - - - - -
42	43477601 запросить цену →	Change washer 1 - - - - -
43	43477701 запросить цену →	Release lever 1 - - - - -
44	43475401 запросить цену →	Rubber foot 4 - - - - -
45	43532801 запросить цену →	Gap_SW 1 0 3 6 12 -
46	43519501 запросить цену →	Conn_Cord_Sensor(7P) 1 0 5 10 20 -

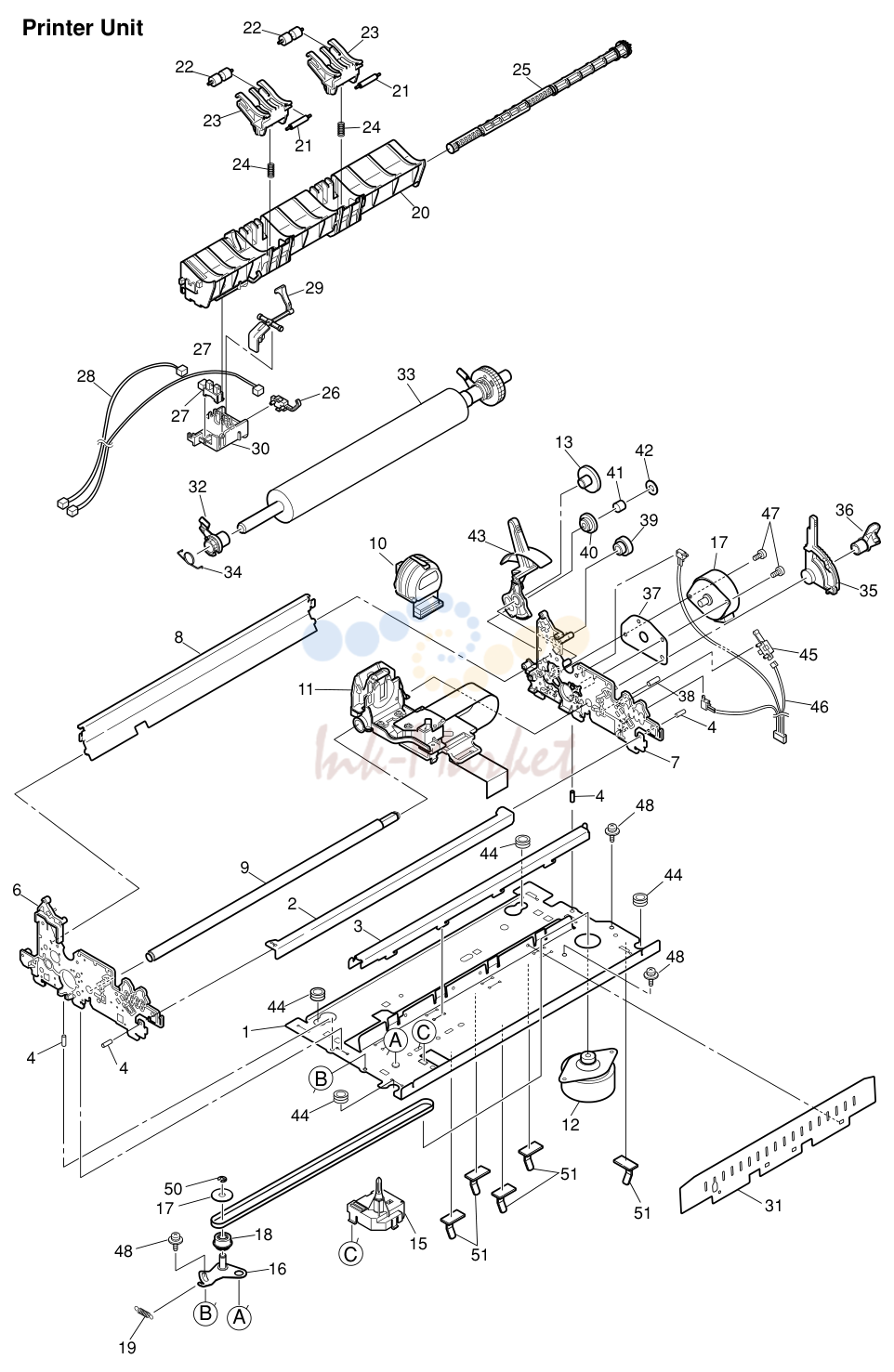

5. Printer Unit 22 23

№	Артикул	Описание
500		1000 2000 G on the way
1	43475701 запросить цену →	Carriage_Frame 1 - - - - -
2	43476001 запросить цену →	Carriage_Plate 1 - - - - -
3	43476301 запросить цену →	SP_Belt 1 0 3 6 12 -
4	43476401 запросить цену →	Guide_Cable 1 - - - - -
5	43476501 запросить цену →	Slider 1 - - - - -
6	43476601 запросить цену →	Clamp_Head 1 - - - - -
7	43510201 запросить цену →	Piece_Slider 1 - - - - -
8	43510101 запросить цену →	Film_Guide 1 - - - - -
9	43559801 запросить цену →	Head Cord(16) Bending Figure 1 0 3 6 13 -
10	43559901 запросить цену →	Head Cord(20) Bending Figure 1 0 3 6 13 -
11	43514301 запросить цену →	Clamp_Head_Cable 1 - - - - -
12	40135301 запросить цену →	Photo-Interrupter 1 0 3 6 13 -
13	43519301 запросить цену →	Conn_Cord_Sensor(3P) 1 0 5 10 20 -

6. Carriage Assy

№	Артикул	Альт. артикул	Описание
500			1000 2000 G on the way
1	5402202S210 запросить цену →	217001.MXP	Fuse 2 0 10 20 40 -
2			8155632M000M27C322-80S1(32M 0TPROM 80n 1 0 5 10 20 -
