Oki C9000 — каталог запчастей со схемами

Содержание

1. OkipageC9000 P(cid:10)(cid:13) ARTS LIST
2. Figure 8-2
3. Figure 8-3-1/2
4. Figure 8-4-1/2
5. Figure 8-5
6. Figure 8-6-1/2

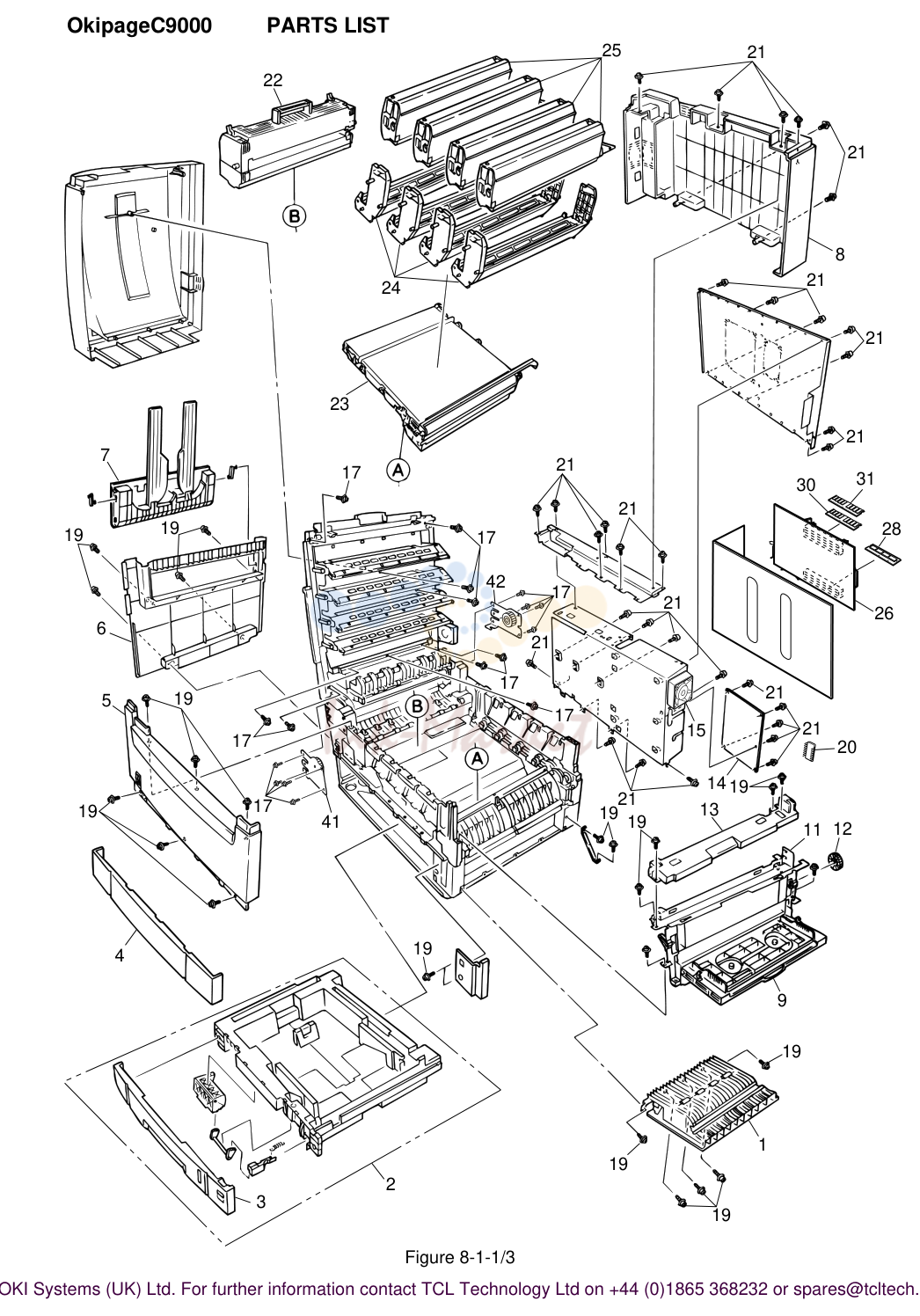

1. OkipageC9000 P(cid:10)(cid:13) ARTS LIST

№	Артикул	Альт. артикул	Описание
1	41481201 запросить цену →		Cover Assy-R
2	41484905 запросить цену →		Cassette Assy
3	41353701 запросить цену →		Cover-Front-CS
4	41277901 запросить цену →		Cover-Blank
5	41276401 запросить цену →		Cover-Front
6	41277401 запросить цену →		Cover-Side(L)
7	41484201 запросить цену →		Stacker-Face-Up Assy
8	41276501 запросить цену →		Cover-Rear
9	41484601 запросить цену →		Cover-Assy MT
10	41493001 запросить цену →		MPT Assy-703
11	41297101 запросить цену →		Plate-Top
12	40325101 запросить цену →		Gear-Z68
13	41278001 запросить цену →		Frame-Top
14	41515108 запросить цену →		Print Engine Controller PWB 1 3 6 12 1200dpi
15	41490702 запросить цену →		Motor-Fan(80)
16	41275702 запросить цену →		Microswitch-Assy
17	4PB4083-2500P008 запросить цену →		Screw (T3×8) 20 - - -
18	4PB4013-3100P008 запросить цену →		Screw (M3×8) 2 - - -
19	4PB4083-2500P010 запросить цену →		Screw (T3×10) 24 - - -
20	816A2323M0000 запросить цену →		EEPROM
21	4PB4013-3100P006 запросить цену →		Screw (M3×6)
22	41531401 запросить цену →		Fuser-Unit 1 3 6 12 ODA(120V)
23	41531501 запросить цену →		Belt-Unit 1 3 6 12 ODA
24	41514705 запросить цену →		ID-Y Type C3 1 - - - ODA
24	41514721 запросить цену →		ID-Y Type C3 1 - - - APS
25	41515205 запросить цену →	Toner-Cartridge_Type_C3_Y	(15K) 1 - - - ODA
26	41716819 запросить цену →		PCB Assy-SWA 1 3 6 12 1200dpi
27	8164323M0000 запросить цену →		EEPROM(CU)
28	41469504 запросить цену →		Board-TNY
30	41437418 запросить цену →		Board-Memory 64MB 1 3 6 12 600dpi-ODA
31	41437418 запросить цену →		Board-Memory 64MB 1 3 6 12 1200dpi-ODA
32	41376902 запросить цену →	Board-MLETB09	(1) (3) (6) (12) Option-OEL
33	41376005 запросить цену →		HDD Assy (1) (3) (6) (12) Option-ODA
34	41848501 запросить цену →		Board Assy.-CU(Maintenance)
35	41278601 запросить цену →		Guide -Rail(A)
36	41278701 запросить цену →		Guide -Rail(B)
37	41410201 запросить цену →		Motor-Fan
38	41467401 запросить цену →		Plate-FG(Centro)
39	41254601 запросить цену →		Plate-blank
40	41278401 запросить цену →		Screw
41	41366501 запросить цену →		Limitter-2Way(Front)
42	41366601 запросить цену →		Limitter-2Way(Rear)
44	41704201 запросить цену →		Screw 2 - - -

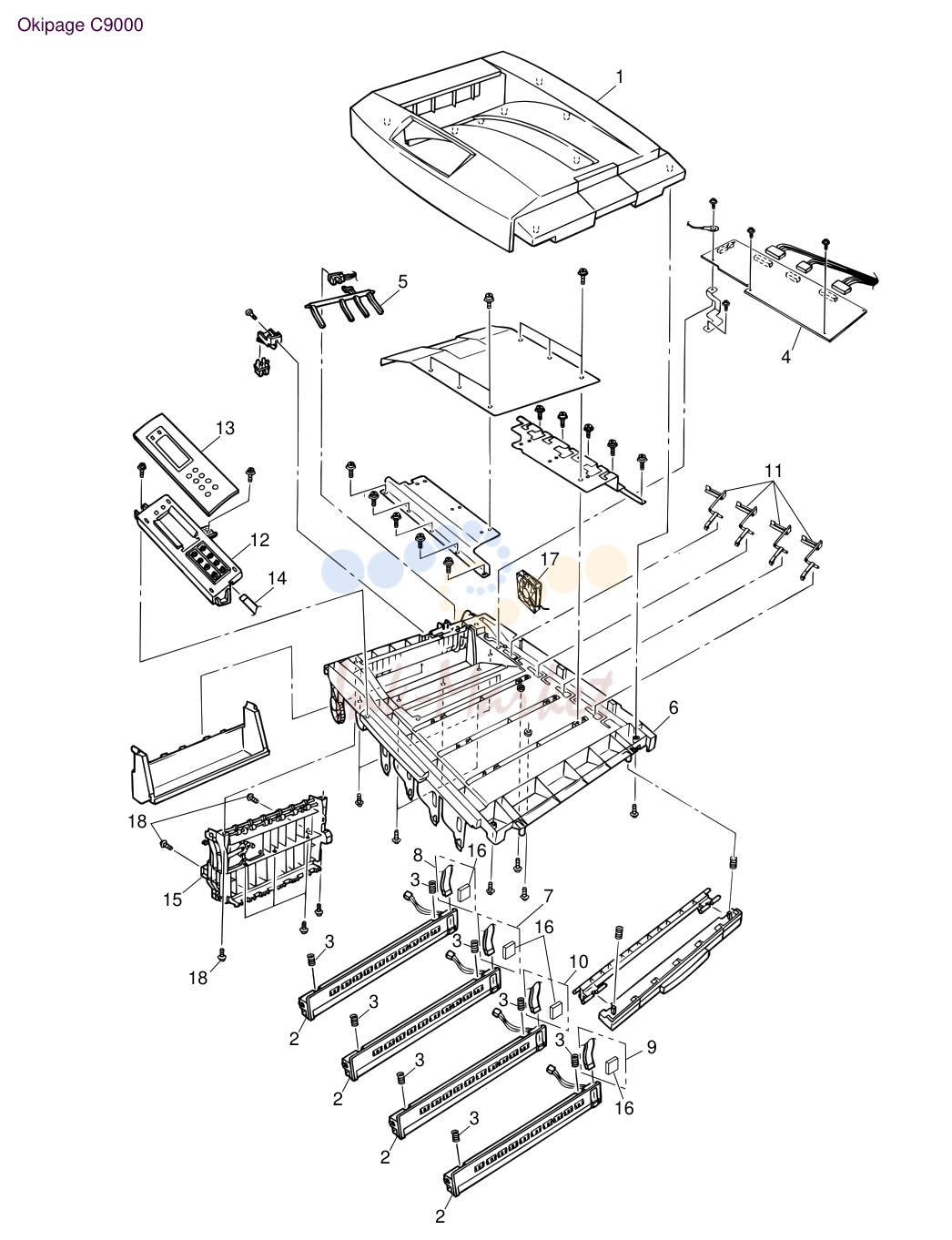

2. Figure 8-2

№	Артикул	Альт. артикул	Описание
1	41484401 запросить цену →		Cover Assy-Stacker
2	41502301 запросить цену →		LED Assy 1200dpi 4 12 24 48 ODA/OEL/APS
3	40861001 запросить цену →		LED Assy Spring
4	41257902 запросить цену →		LED control PWB
5	41349801 запросить цену →		Lever Stacker Full
6	41487101 запросить цену →		Cover Assy-Inn(Sub)
7	41514103 запросить цену →		LED Harness M
8	41514104 запросить цену →		LED Harness C
9	41514101 запросить цену →		LED Harness K
10	41514102 запросить цену →		LED Harness Y
11	41703701 ✓ в наличии		Sensor-Assy-Tonner
12	41484501 запросить цену →		Control Panel Assy
13	40866207 запросить цену →		Control Panel Bezel 1 3 6 12 1200dpi
14	2381005P0024 запросить цену →		Control Panel Tape Harness
15	41484701 запросить цену →		Eject Guide Assy
16	2251001P0260 запросить цену →	26pin	LED Connector
17	40255202 запросить цену →		Motor-Fan(80-25)
18	4PB4083-2500P008 запросить цену →		Screw (T3×8) 19 - - -

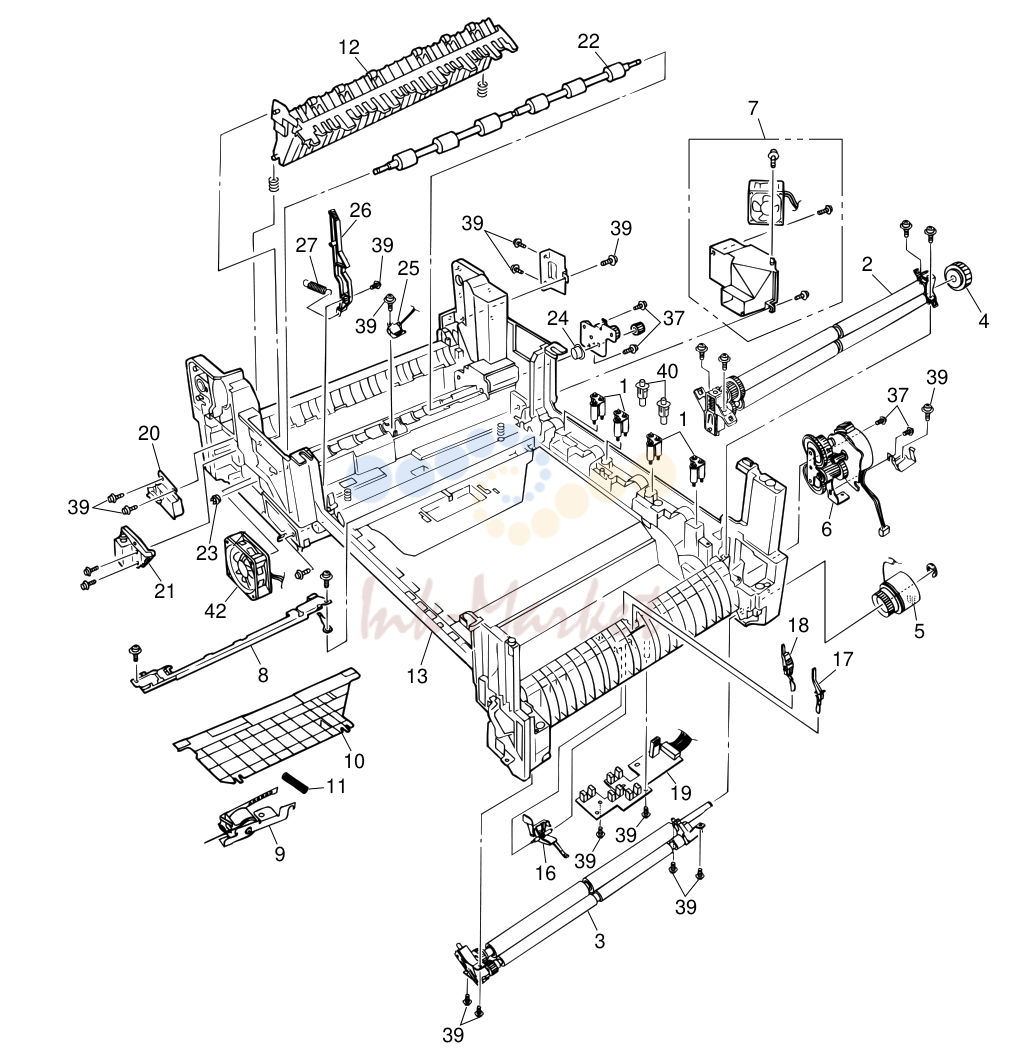

3. Figure 8-3-1/2

№	Артикул	Описание
1	41189701 запросить цену →	Drum contact Assy
2	41483201 запросить цену →	Registration Roller Assy (A)
3	41483301 запросить цену →	Registration Roller Assy (B)
4	40845401 запросить цену →	Registration Drive Gear (A)
5	41187101 запросить цену →	Registration Clutch
6	41483401 запросить цену →	Registration Motor Assy
7	41483701 запросить цену →	Motor-Assy-Fan
8	41491001 запросить цену →	Color Registration Sensor Assy
9	41744001 запросить цену →	Registration Shutter Solenoid
10	41743901 запросить цену →	Registration Shutter
11	41744601 запросить цену →	Registration Shutter Spring
12	41486801 запросить цену →	Duplex Guide Assy
13	41483101 запросить цену →	Printer Unit Chassis
16	40841601 запросить цену →	Entrance Cassette Sensor Actuator
17	41578501 запросить цену →	Entrance MT Sensor Actuator
18	40841801 запросить цену →	Entrance Belt Sensor Actuator
19	41258301 запросить цену →	Board R71
20	41486601 запросить цену →	Magnet-Assy-Dup
21	41393901 запросить цену →	Solenoid sheet Assy
22	41095901 запросить цену →	Roller Feed(C)
23	PP4076-3949P001 запросить цену →	Fuser Exit Roller Bushing (L)
24	PP4043-4489P001 запросить цену →	Fuser Exit Roller Bushing (R)
25	41073601 запросить цену →	Exit Sensor Assy
26	40841301 запросить цену →	Fuser Latching Handle (L)
27	41628301 запросить цену →	Fuser Latching Handle Spring
28	41483901 запросить цену →	Transfer Belt Motor Assy
29	40841401 запросить цену →	Fuser Latching Handle (R)
30	41483801 запросить цену →	Main Motor Assy
31	41484001 запросить цену →	Left Plate Assy
32	40850201 запросить цену →	Contact Assy
33	41303401 запросить цену →	PWR Unit-ACDC Switch 120V
34	40737601 запросить цену →	Power Unit(High-Voltage)
35	2381018P0002 запросить цену →	HV Tape Harness
36	41500101 запросить цену →	Power Supply Insulation
37	4PB4013-3100P006 запросить цену →	Screw (M3×6) 26 - - -
38	PSW4-8C запросить цену →	Screw (M4×8) 1 - - -
39	4PB4083-2500P008 запросить цену →	Screw (T3×8) 29 - - -
40	41346301 запросить цену →	Transfer Contact Assy
41	41589501 запросить цену →	Power Supply Insulation(HV)
42	40197103 запросить цену →	FAN-Main(PUSH)
43	41431602 запросить цену →	FAN-Main(PUSH)

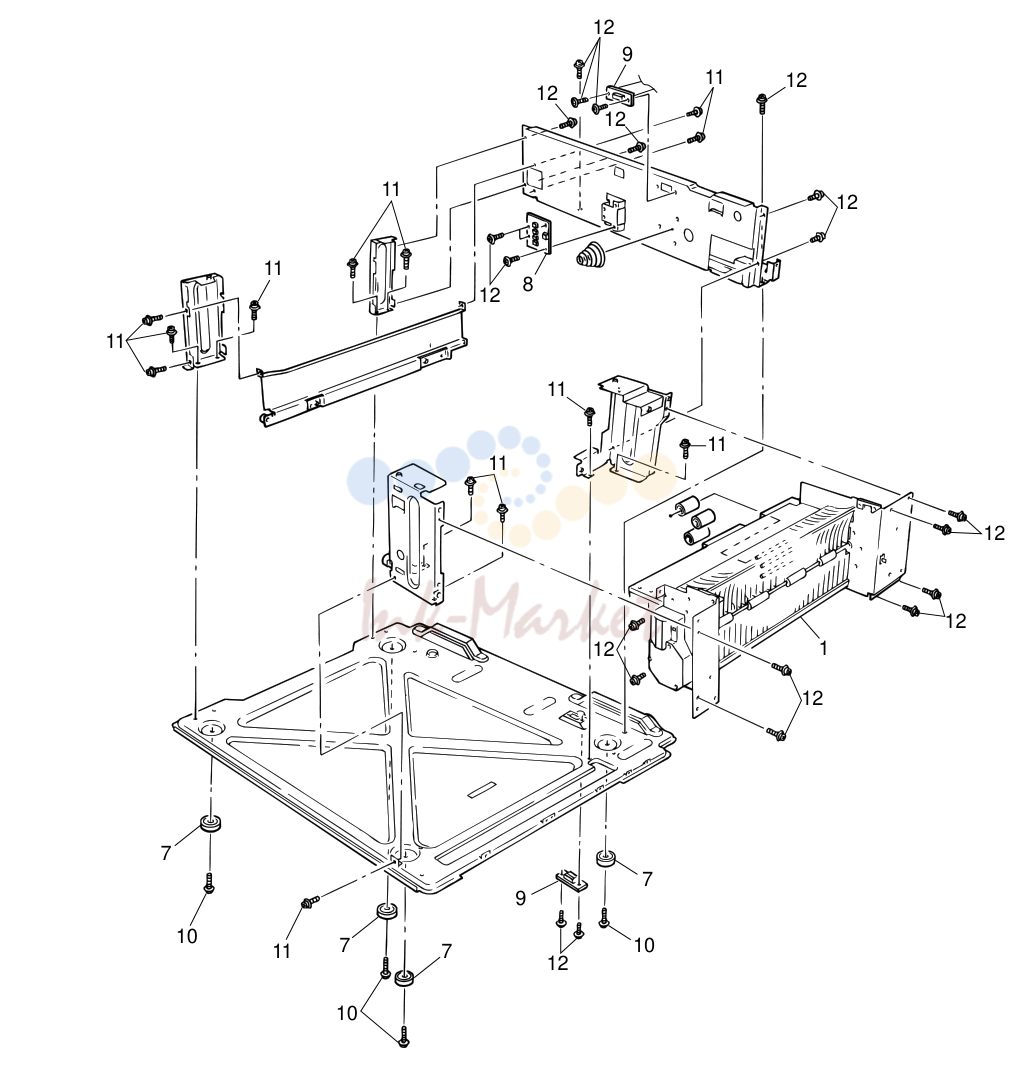

4. Figure 8-4-1/2

№	Артикул	Описание
1	41481301 запросить цену →	Guide-Assy-R-1st
2	41481701 запросить цену →	Roller-Feed
3	41488401 запросить цену →	Roller-Feed-A3
4	41529101 запросить цену →	Motor-Pulse(Hop)
5	41515701 запросить цену →	Board-A73
6	41503001 запросить цену →	Gear Assy-Clutch(2pin)
7	41502601 запросить цену →	Rubber Foot
8	41515801 запросить цену →	Paper Size Sensing PWB
9	2201000P0140 запросить цену →	Connector
10	4PB4013-3101P006 запросить цену →	Screw (T4×6) 4 - - -
11	4PB4013-3101P008 запросить цену →	Screw (T4×8) 27 - - -
12	4PB4013-3100P008 запросить цену →	Screw (M3×8) 18 - - -
13	4PB4083-2500P010 запросить цену →	Screw T3×10 4 - - -
15	PSW2W3-10C запросить цену →	Screw 2 - - -
16	PSW2W3-16C запросить цену →	Screw 1 - - -
17	PSW2W3-20C запросить цену →	Screw 3 - - -
18	41488301 запросить цену →	Gear Assy-Clutch(3pin)

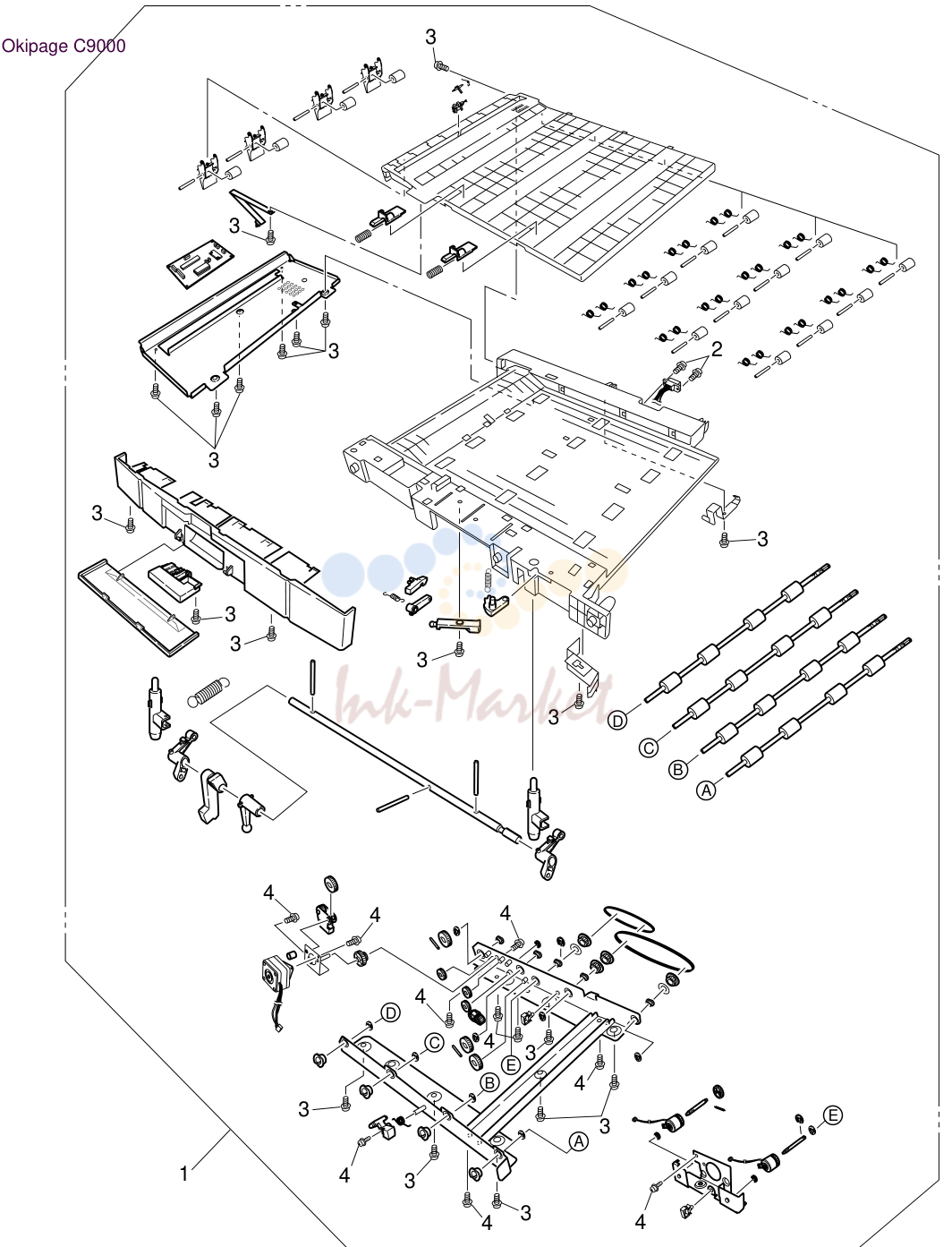

5. Figure 8-5

№	Артикул	Описание
1	41178201 запросить цену →	Duplex Assy 1 - - - ODA
2	4PB4043-4718P001 запросить цену →	Screw (SP3×10) 2 - - -
3	4PB4083-2500P008 запросить цену →	Screw (T3×8) 21 - - -
4	4PB4013-3100P006 запросить цену →	Screw (M3×6) 9 - - -

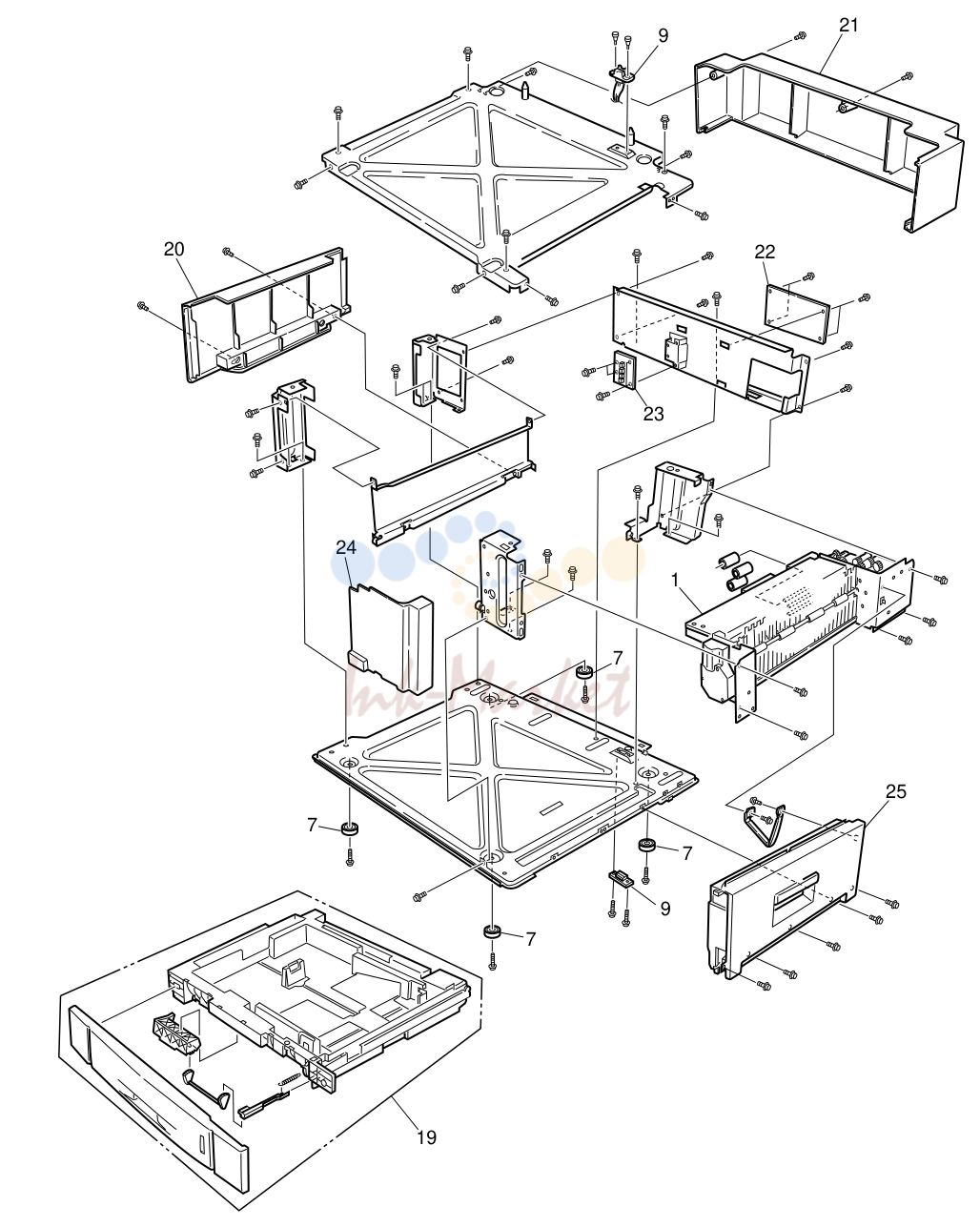

6. Figure 8-6-1/2

№	Артикул	Описание
1	41481301 запросить цену →	Guide R Assy
2	41481701 запросить цену →	Roller-Feed
3	41488401 запросить цену →	Roller-Feed (A3)
4	41529101 запросить цену →	Motor-Hopping
5	41515701 запросить цену →	Board A73
6	41503001 запросить цену →	Clutch Guide Assy (2 pin)
7	41502601 запросить цену →	Rubber-Foot
9	2201000P140 запросить цену →	Connector
10	4PB4013-3101P006 запросить цену →	Screw (T4×6) 4 - - -
11	4PB4013-3101P008 запросить цену →	Screw (T4×8) 27 - - -
12	4PB4013-3100P008 запросить цену →	Screw (M3×8) 18 - - -
13	4PB4083-2500P010 запросить цену →	Screw (T3×10) 4 - - -
15	PSW2W3-10C запросить цену →	Screw 2 - - -
16	PSW2W3-16C запросить цену →	Screw 1 - - -
17	PSW2W3-20C запросить цену →	Screw 3 - - -
18	41488301 запросить цену →	Clutch Guide Assy (3 pin)
19	41547805 запросить цену →	Cassette Assy
20	41503601 запросить цену →	Cover-Side L
21	41503801 запросить цену →	Cover-Rear
22	41463003 запросить цену →	Board V73
23	41515801 запросить цену →	Paper Size sensor
24	41503701 запросить цену →	Cover-Side R Sub
25	41481201 запросить цену →	Cover-Side R Assy
