Содержание
- PL1.1 Cover FIO (1/2)
- PL1.2 Cover FIO (2/2)
- PL2.1 Tray (1/2) & Feeder (1/2)
- PL2.2 Tray (2/2)
- PL2.3 Feeder (2/2)
- PL3.1 MPF Assembly
- PL3.2 MPF Lower Frame Assembly
- PL3.3 MSI Tray Assembly
- PL4.1 L/H Lower
- PL4.2 L/H Upper
- PL4.3 L/H Chute Assembly
- PL4.4 L/H Cover Assembly
- PL4.5 Registration
- PL5.1 ROS & CRU & Toner Dispense
- PL6.1 Fuser & Exit 1 Unit
- PL6.2 Exit 1
- PL7.1 Drive

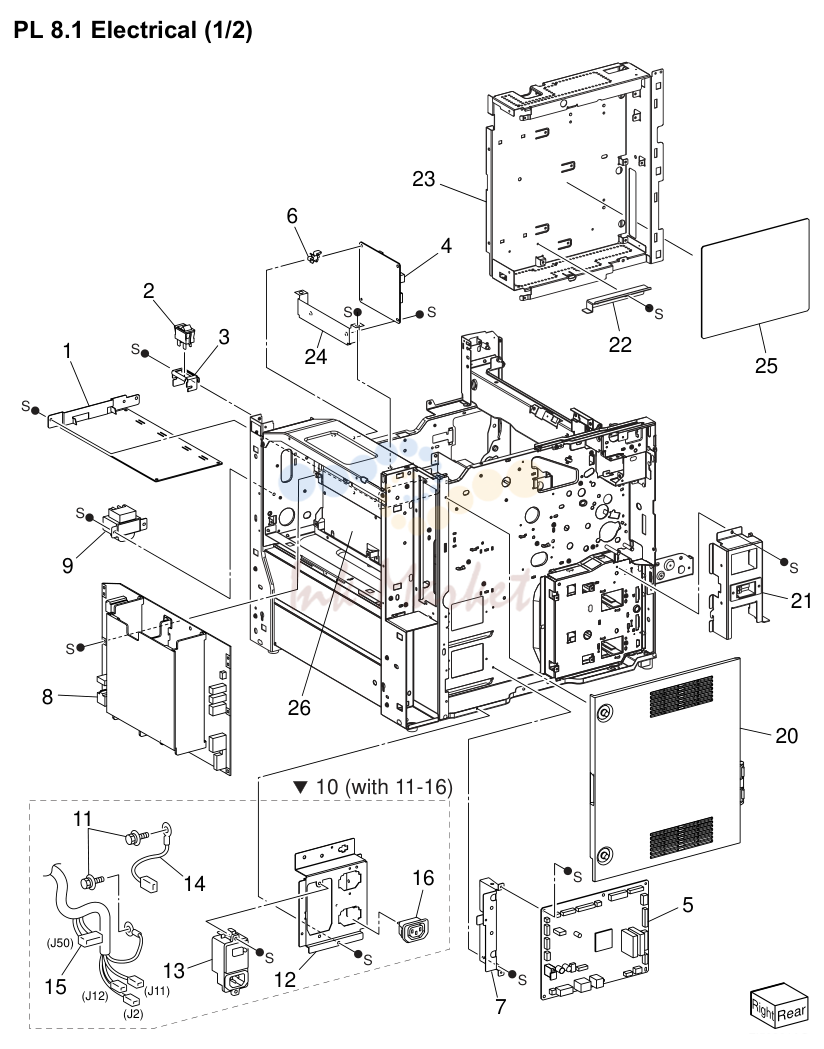

- PL8.1 Electrical (1/2)

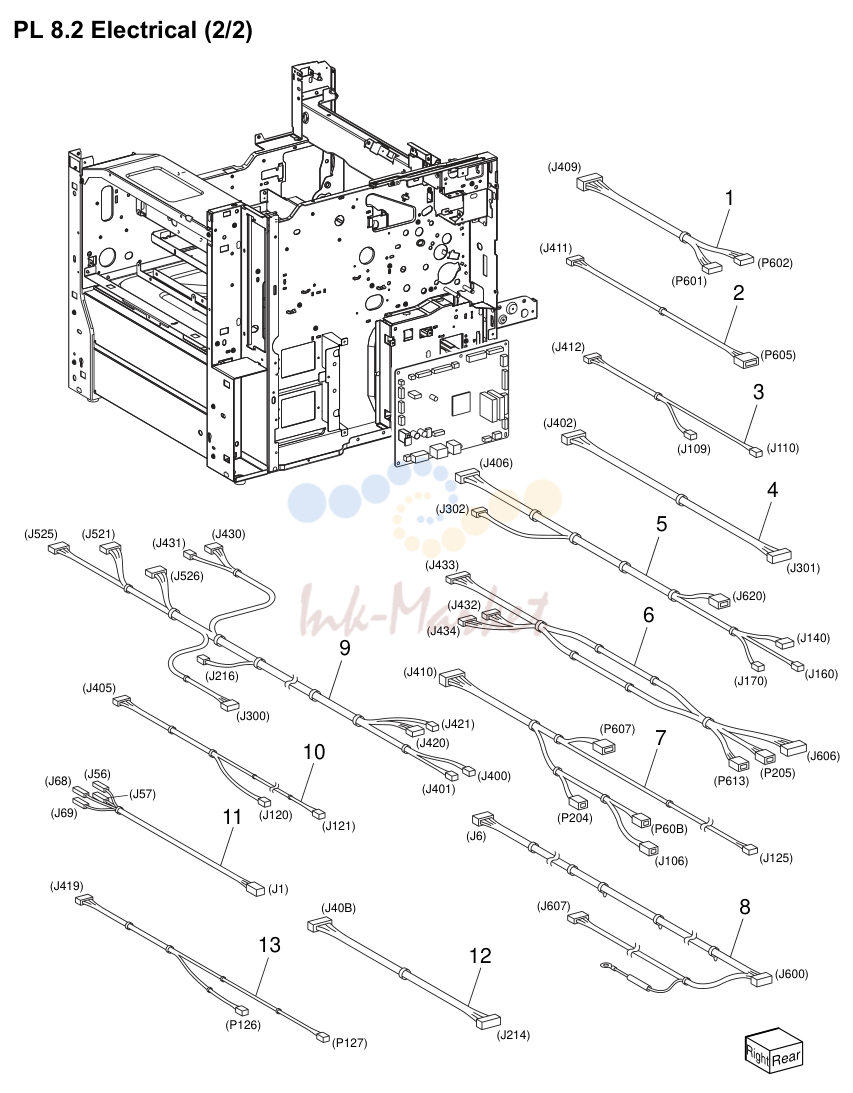

- PL8.2 Electrical (2/2)
- PL20.1 Cover
- PL20.2 Tray (1/2) & Feeder (1/2)
- PL20.5 Transportation

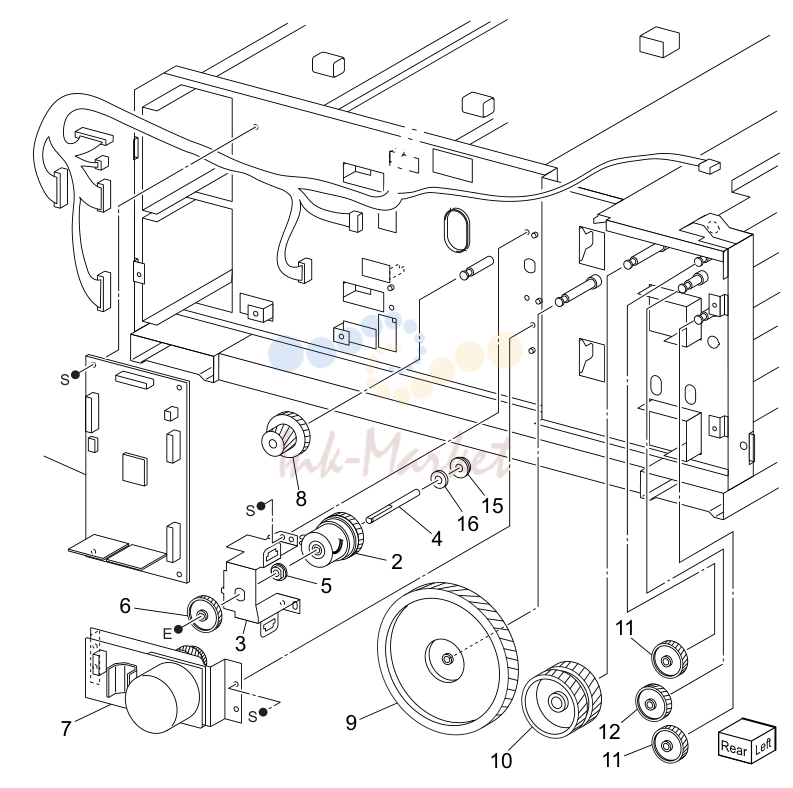

- PL20.6 Drive & Electrical

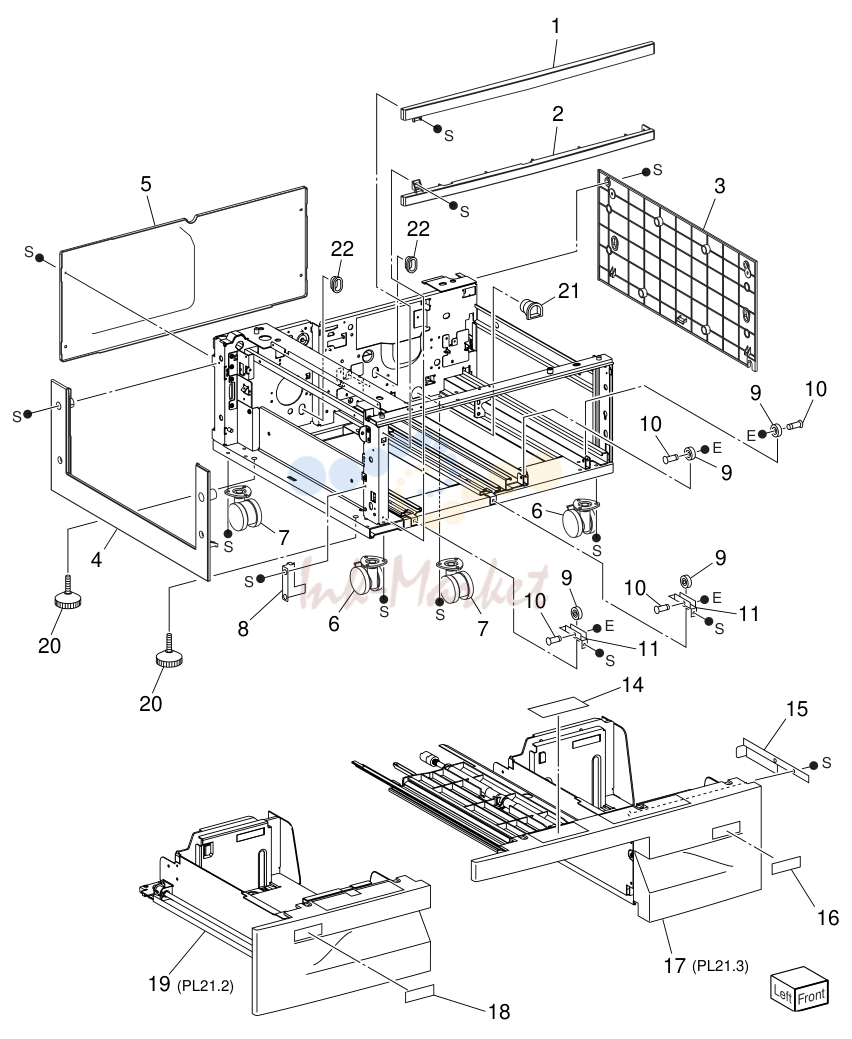

- PL21.2 Tray 3
- PL21.3 Tray 4

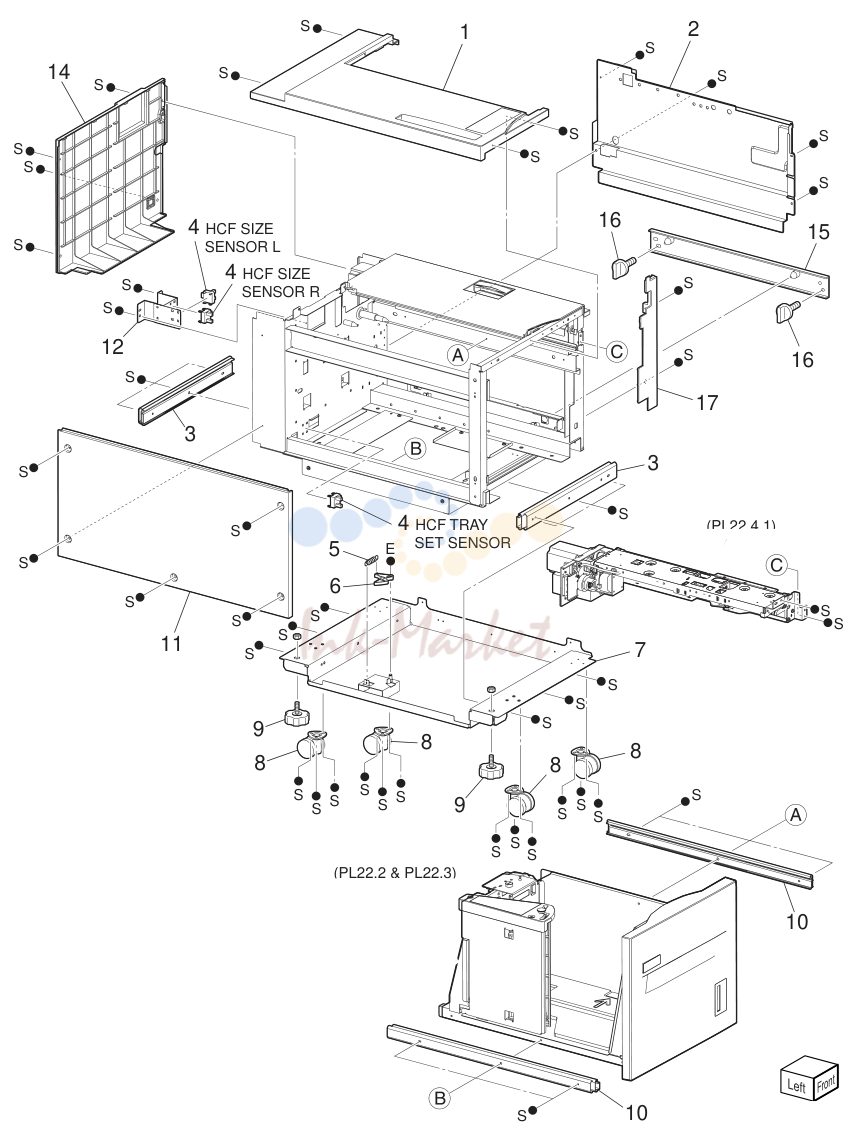

- PL22.1 Cover
- PL22.2 Tray (1/2)
- PL22.3 Tray (2/2)
- PL22.4 Feeder (1/3)

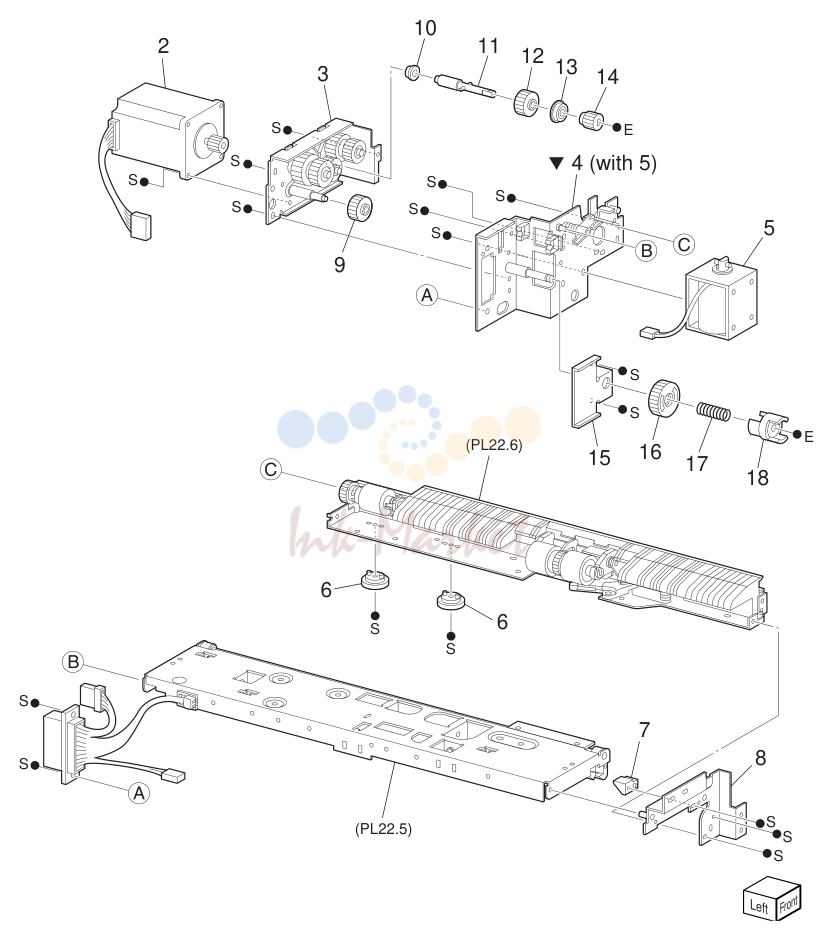

- PL22.5 Feeder (2/3)
- PL22.6 Feeder (3/3)
- PL22.7 Drive & Transportation
- PL22.8 Electrical

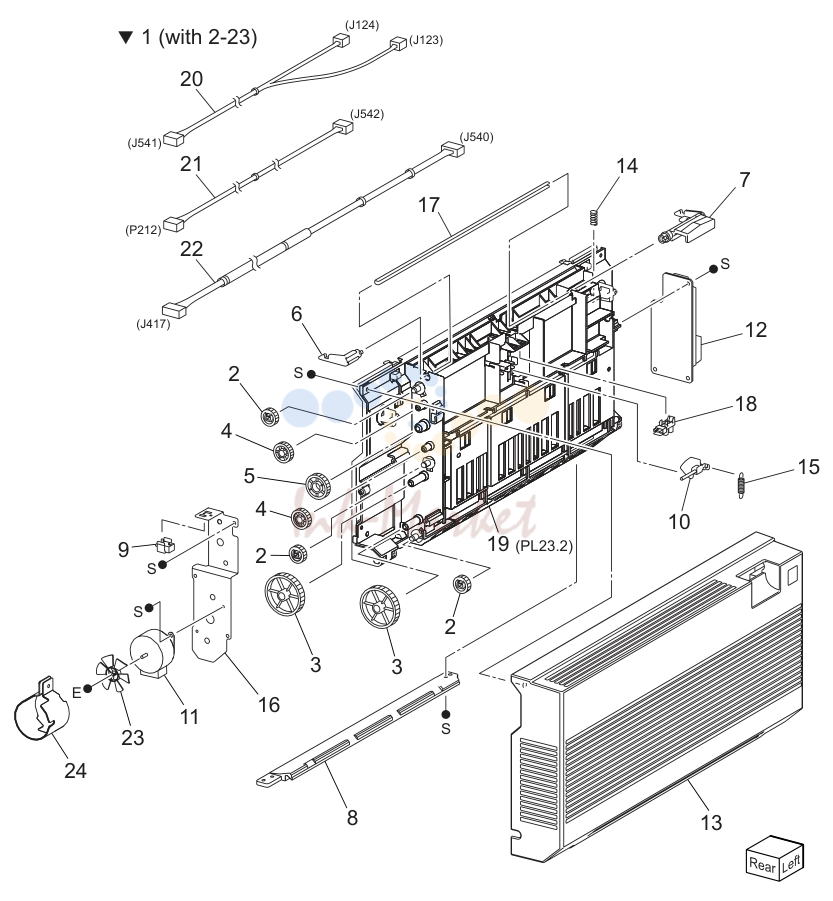

- PL23.1 Duplex Unit

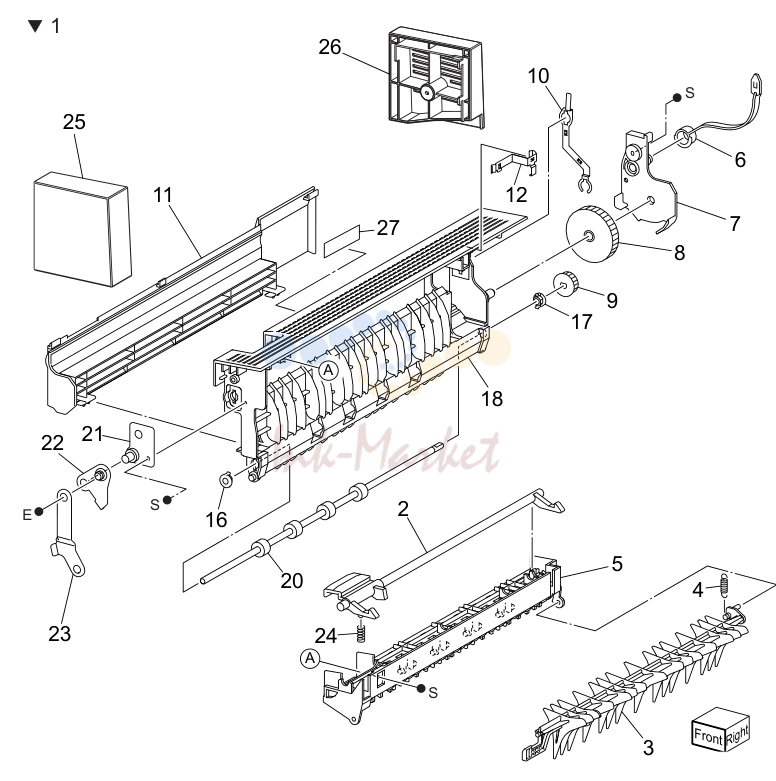

- PL24.1 L/H Upper Chute Assembly
- PL24.2 Tray Guide Assembly
- PL25.1 Finisher Unit
- PL25.2 H-transport Assembly (1/2)
- PL25.3 H-transport Assembly (2/2)
- PL25.4 Finisher Cover (1/2)

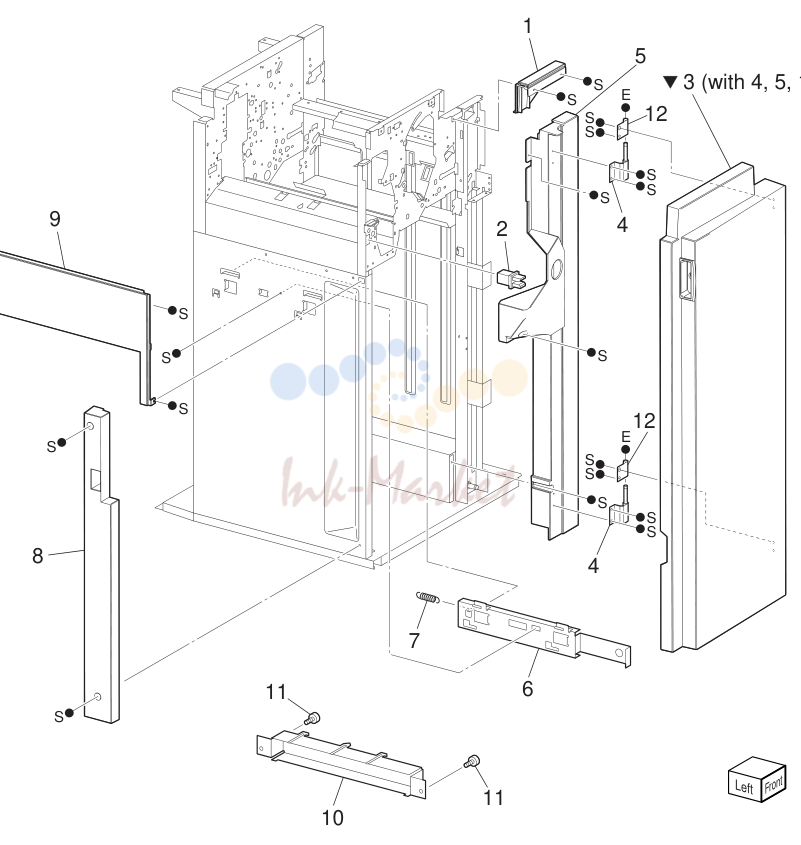

- PL25.5 Finisher Cover (2/2)

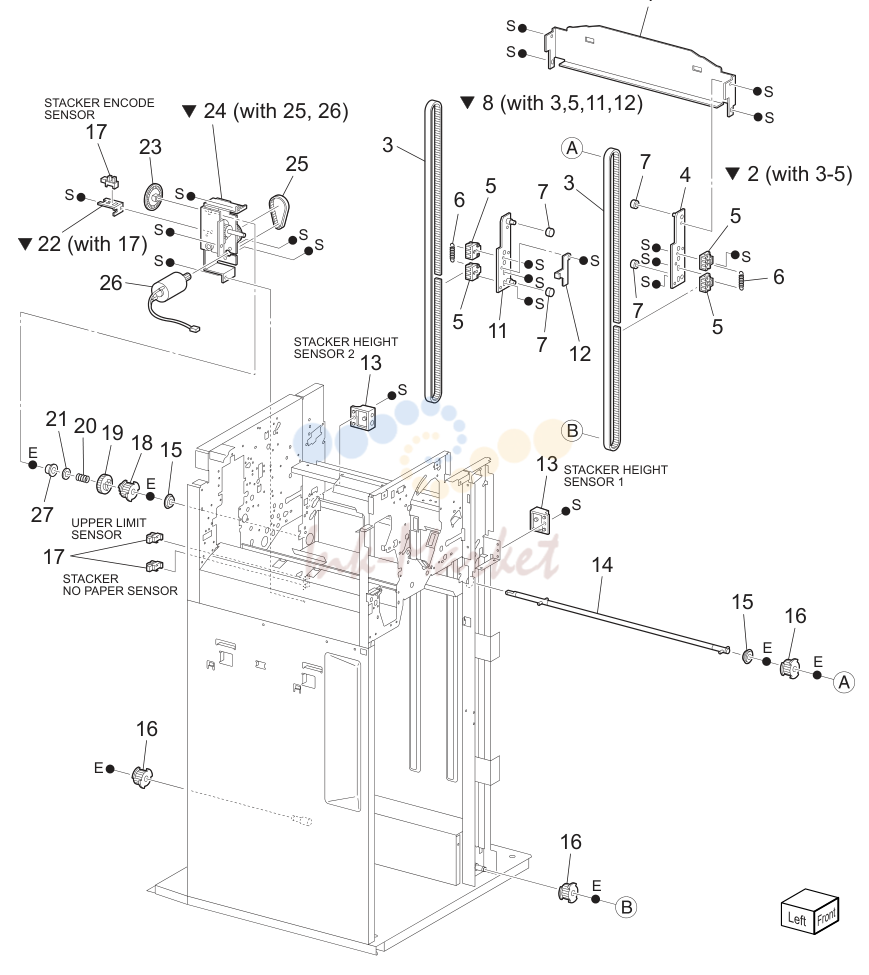

- PL25.6 Finisher Stack

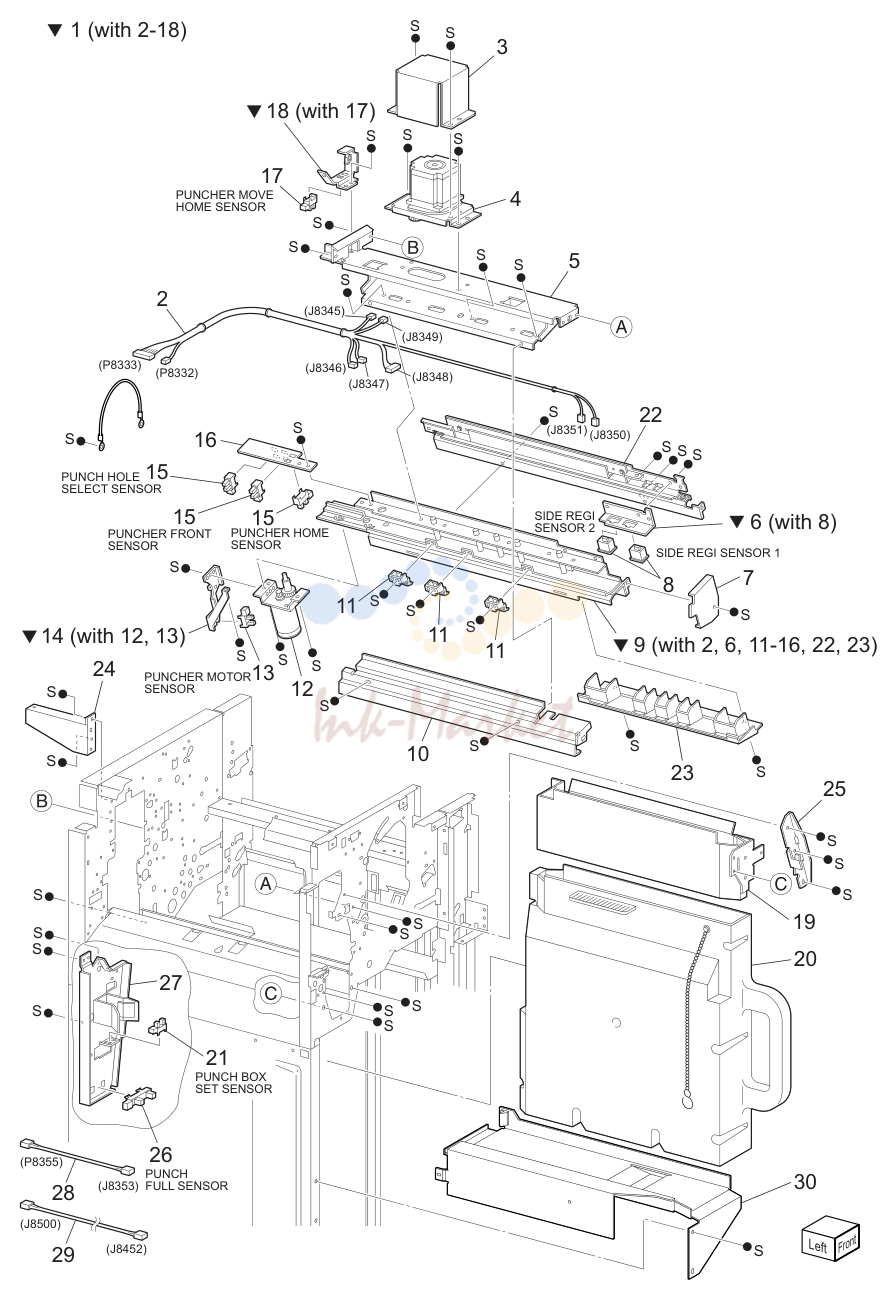

- PL25.7 Finisher Punch

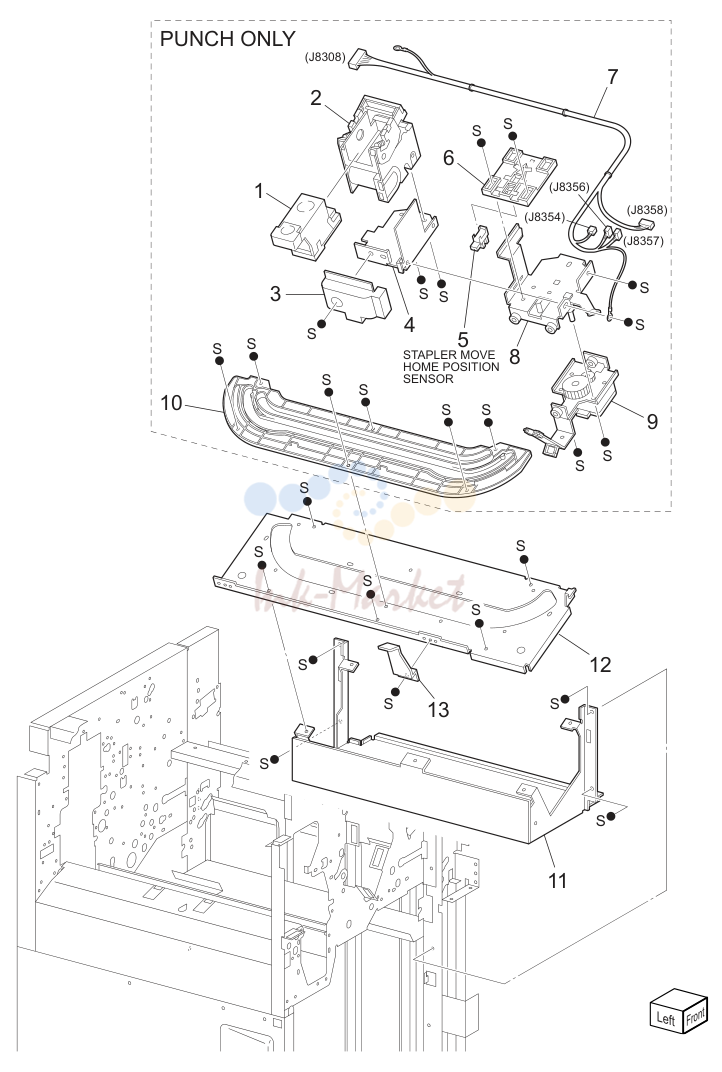

- PL25.8 Finisher Staple

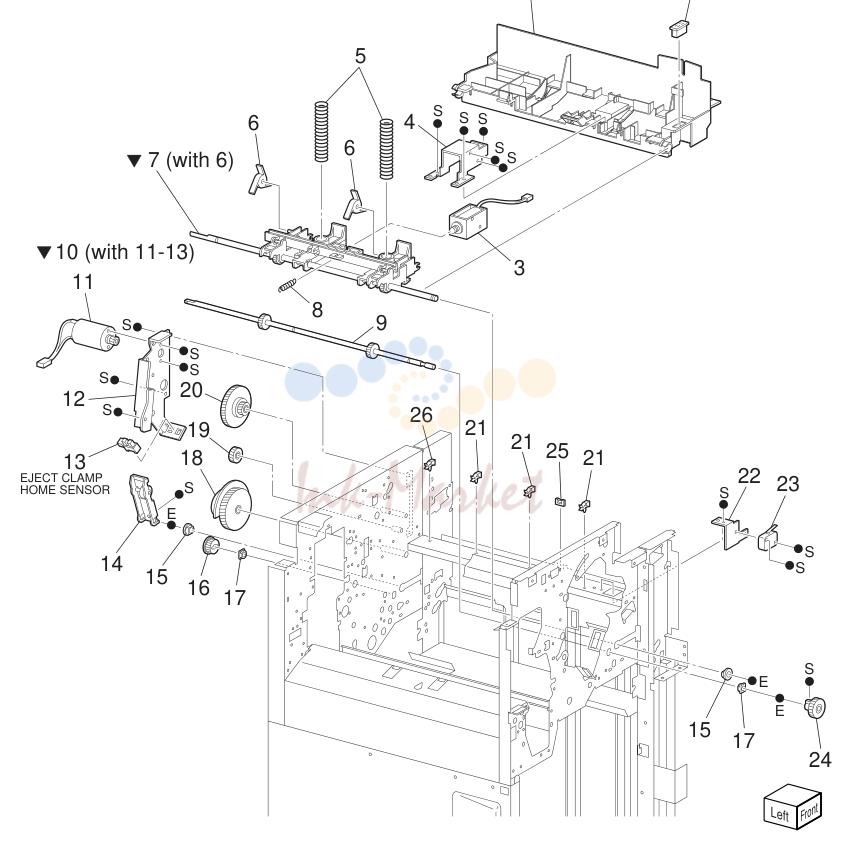

- PL25.9 Finisher Eject (1/3)

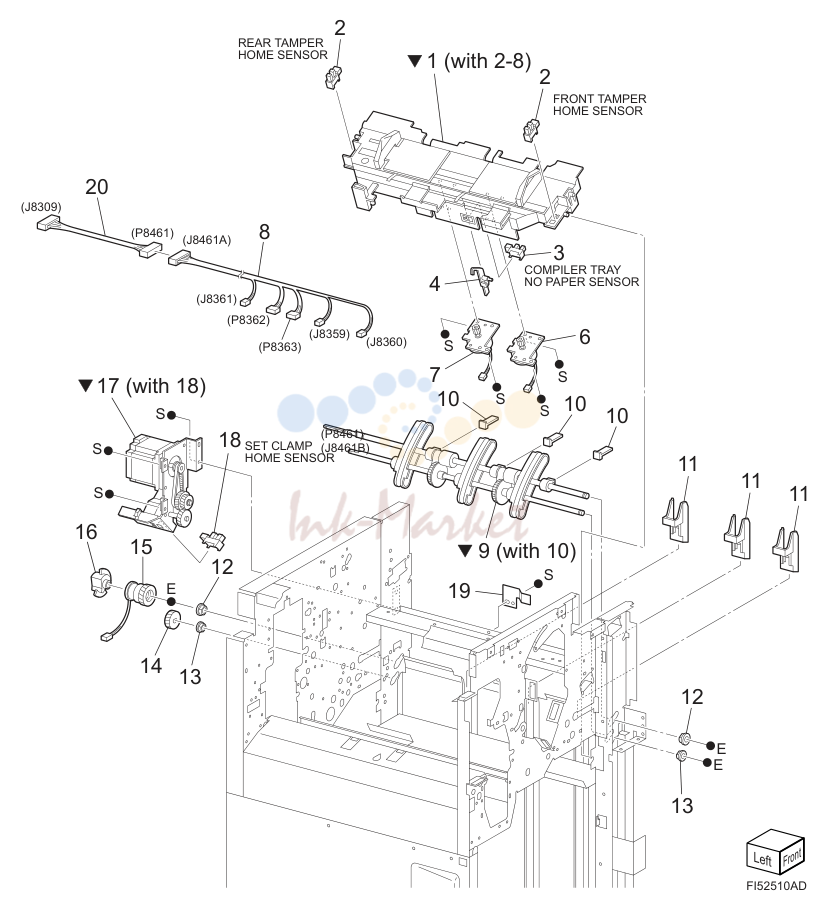

- PL25.10 Finisher Eject (2/3)

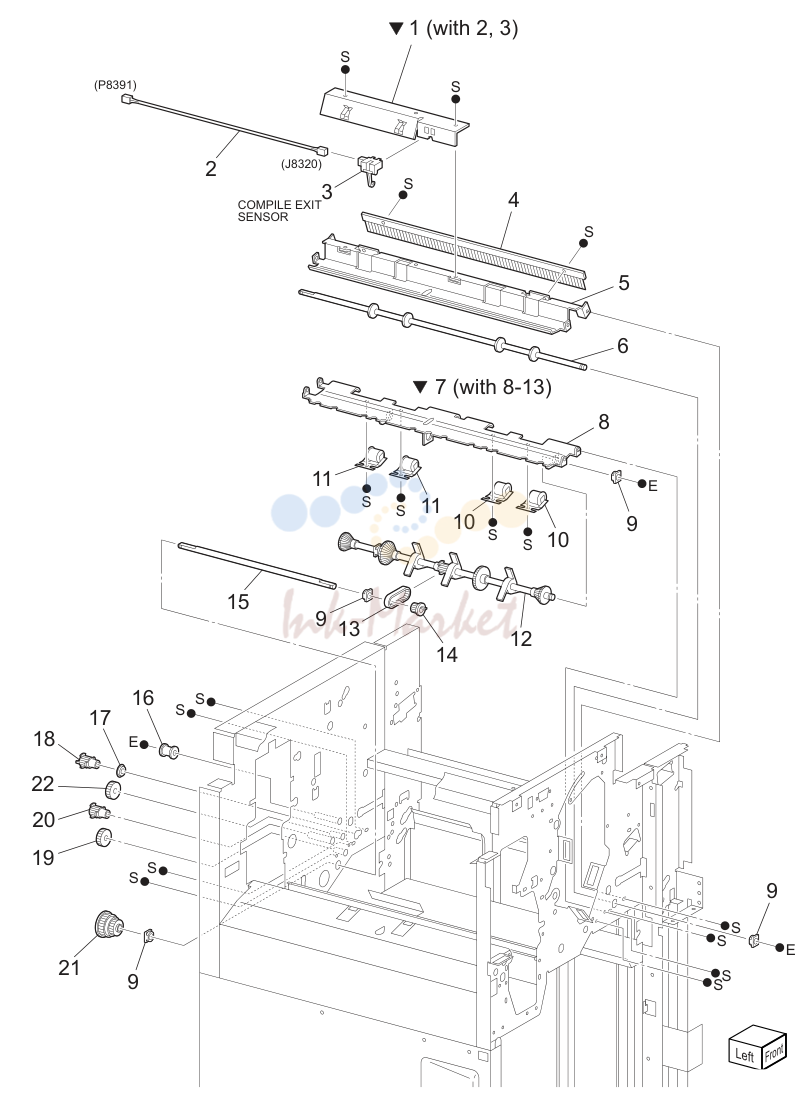

- PL25.11 Finisher Eject (3/3)

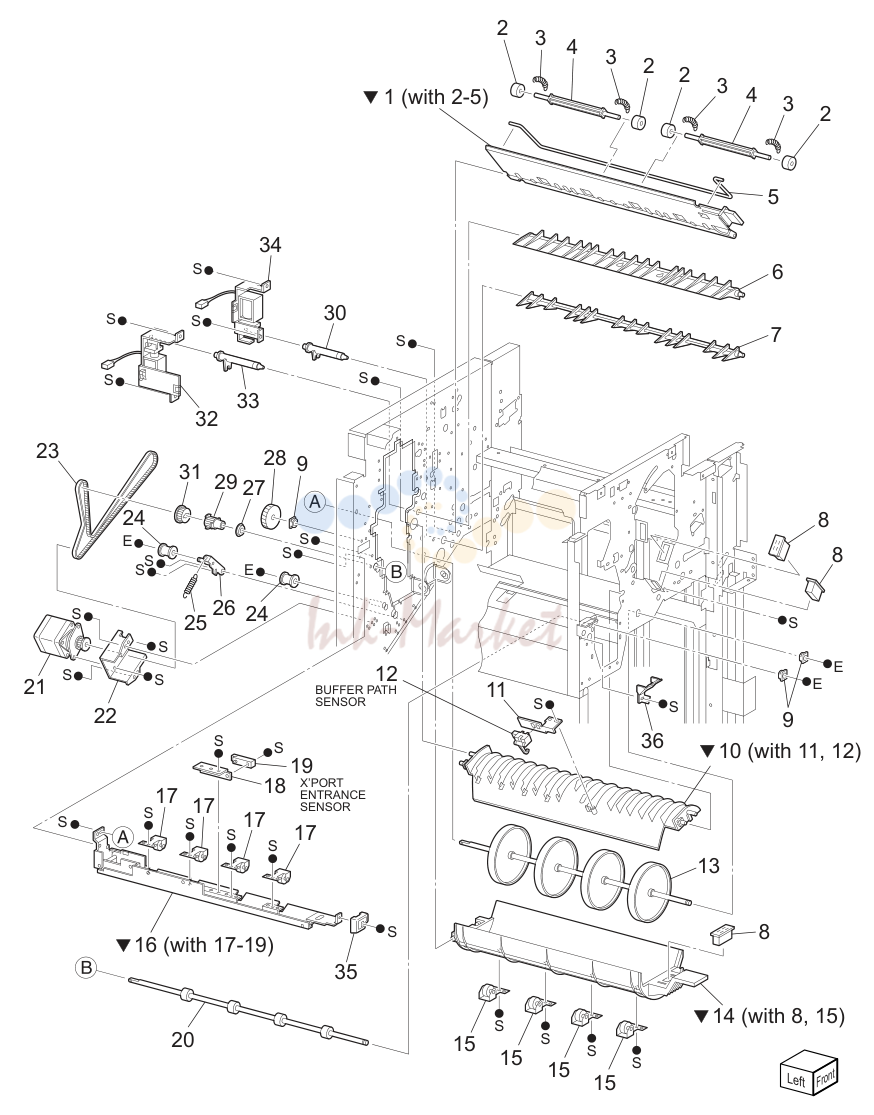

- PL25.12 Finisher Transport (1/2)

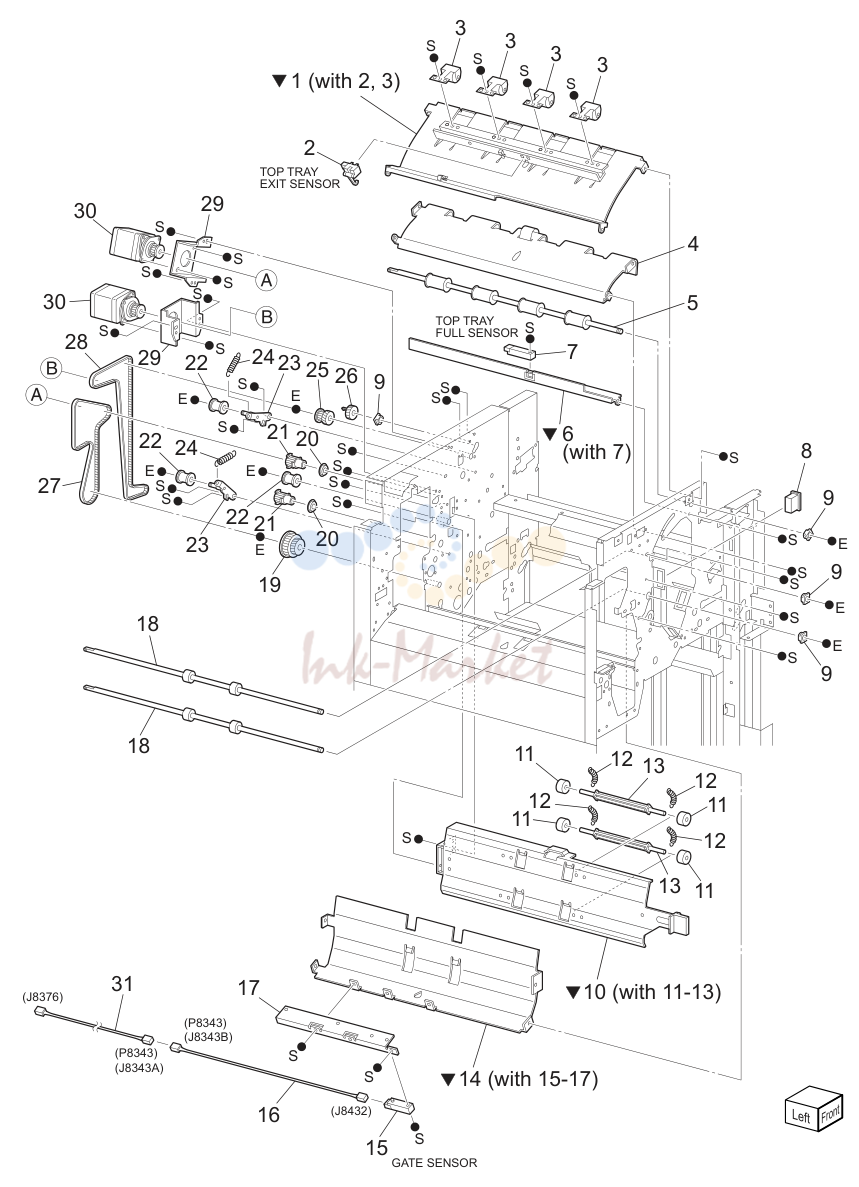

- PL25.13 Finisher Transport (2/2)

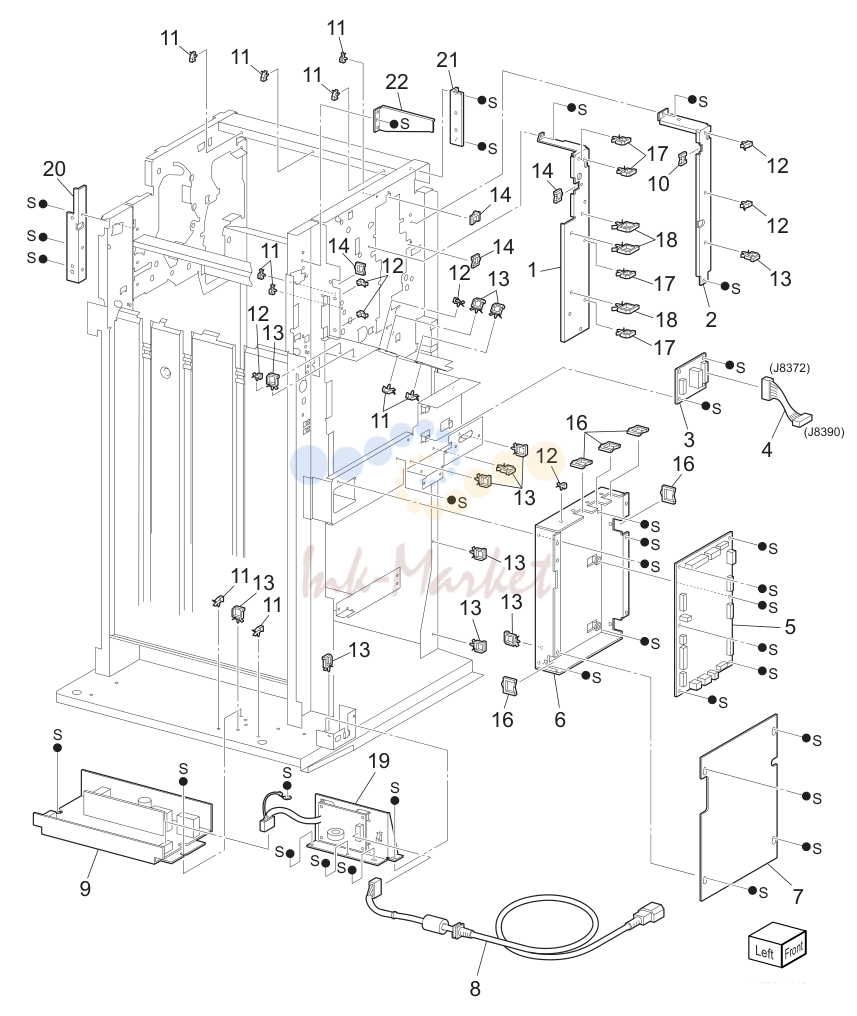

- PL25.14 Finisher Electrical
- PL25.15 Finisher Harness
- PL20.3 PL 20.2 Tray (1/2) & Feeder (1/2)
- PL20.4 PL 20.2 Tray (1/2) & Feeder (1/2)
- PL21.1 Tandem Tray
- PL21.4 PL 21.3 Tray 4

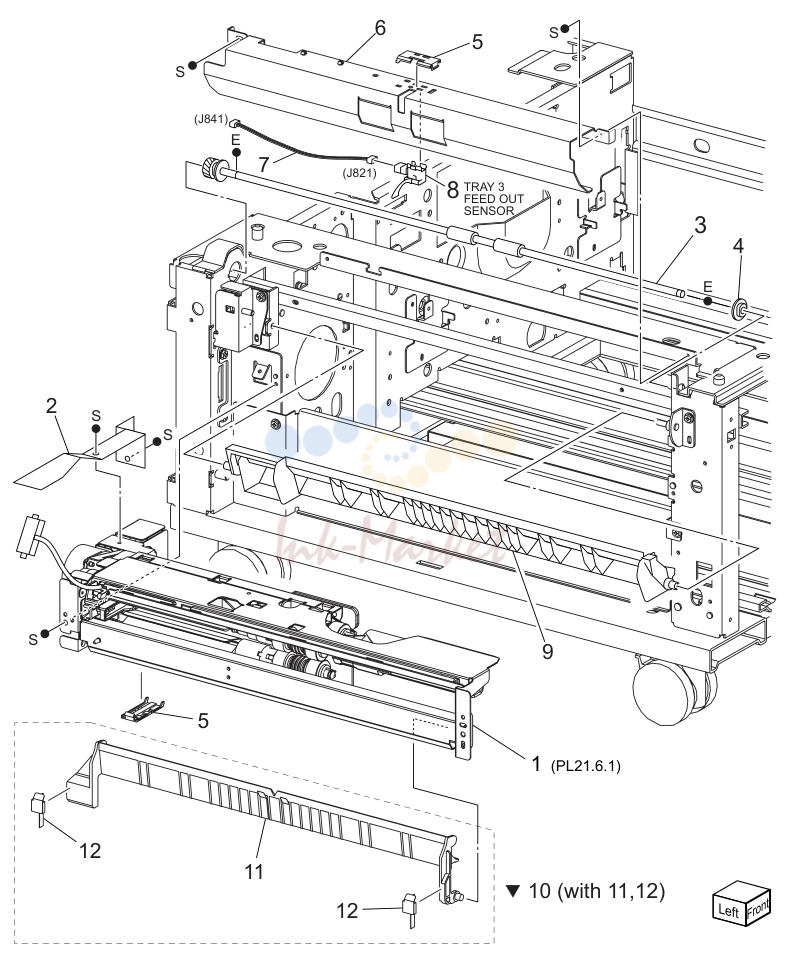

- PL21.5 PL 21.5 Feeder (2/3)

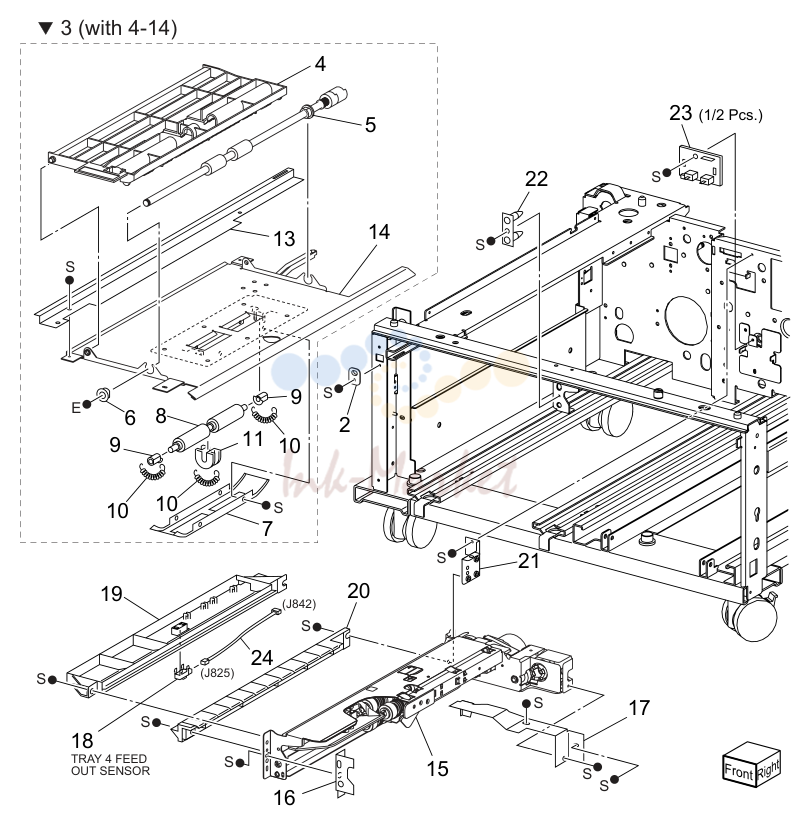

- PL21.6 PL 21.4 Feeder (1/3)

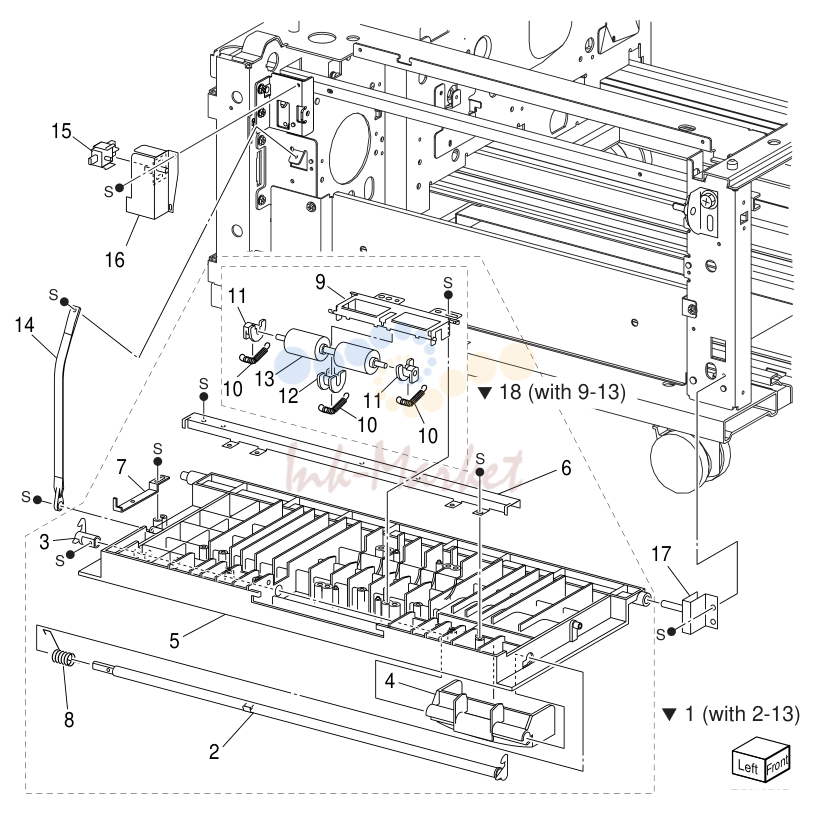

- PL21.7 PL 21.7 Transportation

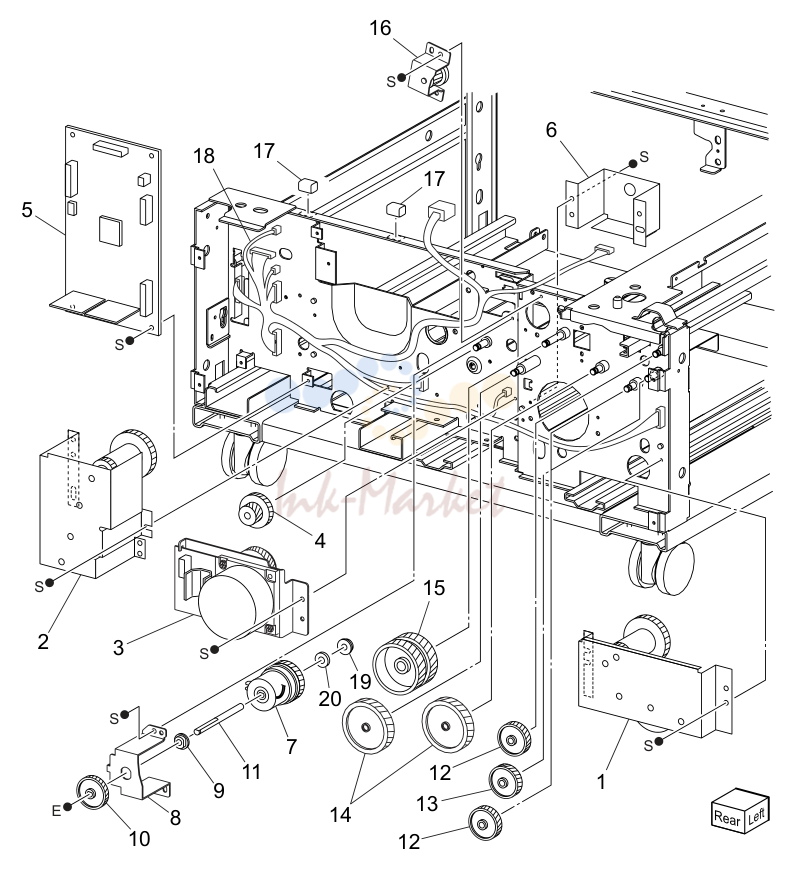

- PL21.8 PL 21.8 Drive & Electrical
- PL23.2 Duplex Unit

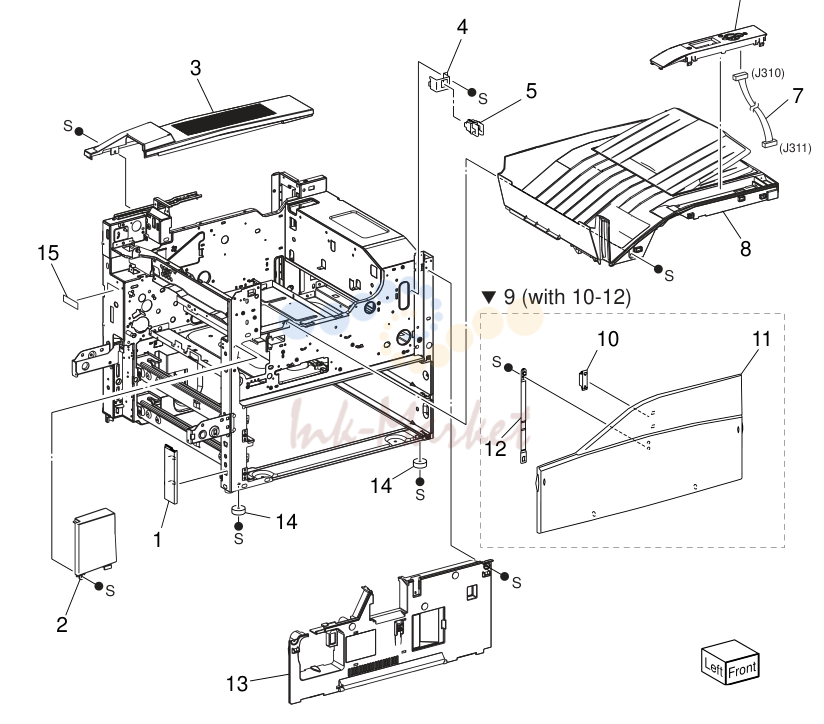

PL1.1 Cover FIO (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 01.01.01B | 802K74110 запросить цену → | COVER LEFT FR | |
| 01.01.02B | 802E55372 запросить цену → | COVER-FSR FR,PR | |
| 01.01.03B | 802E55362 запросить цену → | COVER-TOP RR,PR | |
| 01.01.05 | 110E94770 запросить цену → | SWITCH | |
| 01.01.06C | 848K13750 запросить цену → | CONSOLE PANEL | |
| 01.01.07B | 962K30920 запросить цену → | HARN ASSY CONPANEL | |
| 01.01.08B | 802K74171 запросить цену → | COVER ASSY TOP SP | |
| 01.01.09C | 848K17440 запросить цену → | COVER ASSY FRONT (with 10-12) | |
| 01.01.10 | 121E93360 запросить цену → | MAGNET CATCH 24N | |
| 01.01.12 | 802E55351 запросить цену → | STRIP | |
| 01.01.13B | 848K06670 запросить цену → | COVER ASSY INNER | |
| 01.01.14 | 017E96810 запросить цену → | FOOT FRONT |

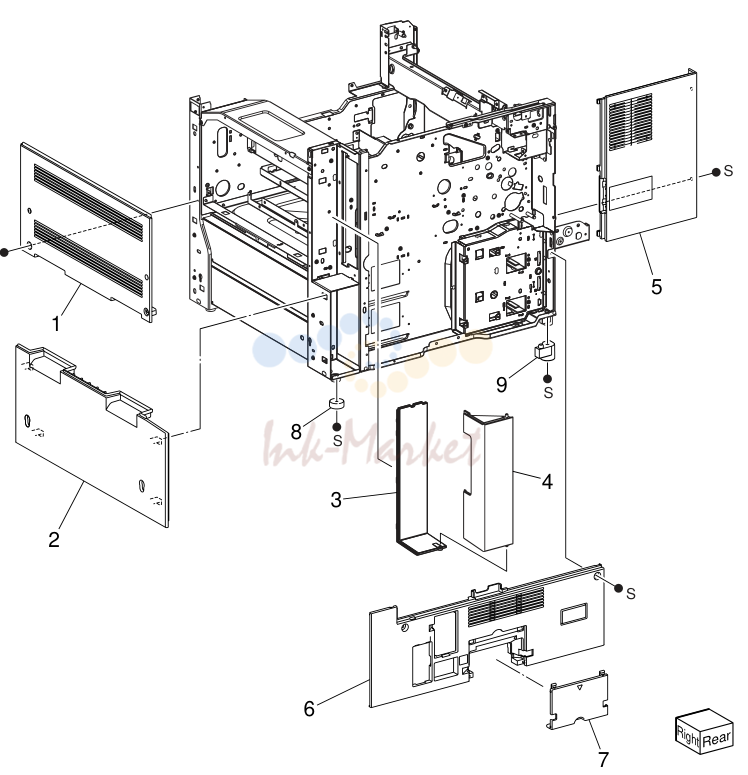

PL1.2 Cover FIO (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 01.02.01B | 802E55231 запросить цену → | COVER RIGHT UPR | |
| 01.02.02B | 802E55242 запросить цену → | COVER RIGHT LOW | |
| 01.02.03B | 802E55261 запросить цену → | COVER ESS RH | |
| 01.02.04B | 802E55382 запросить цену → | COVER-ESS CAP,PR | |
| 01.02.05B | 802E55271 запросить цену → | COVER REAR UPR | |
| 01.02.06D | 802K74130 запросить цену → | COVER REAR LOW PR 220V | |
| 01.02.07B | 802E55293 запросить цену → | COVER-CAP MCU |

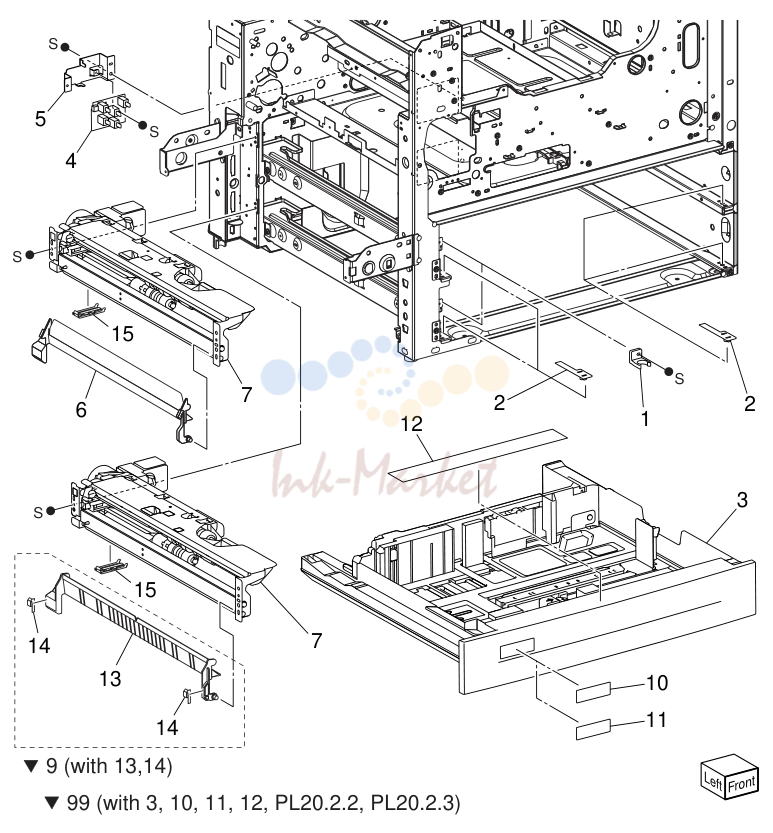

PL2.1 Tray (1/2) & Feeder (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02.01.01 | 003E58700 запросить цену → | STOPPER-TRAY,FR | |
| 02.01.02 | 014E44710 запросить цену → | SPACER TRAY G | |
| 02.01.04 | 110K12100 запросить цену → | SWITCH ASSY P S | |
| 02.01.06 | 054K24091 запросить цену → | CHUTE ASSY FEEDER | |
| 02.01.07B | 059K26939 запросить цену → | FEEDER ASSY | |
| 02.01.09 | 054K27550 запросить цену → | CHUTE ASSY FEEDER 2 (with 13, 14) | |
| 02.01.98B | 604K47180 запросить цену → | KIT, LABEL | |
| 02.01.99B | 604K47190 запросить цену → | KIT TRAY(with 3, 10, 11, 12,PL20.2.2,PL20.2.3) |

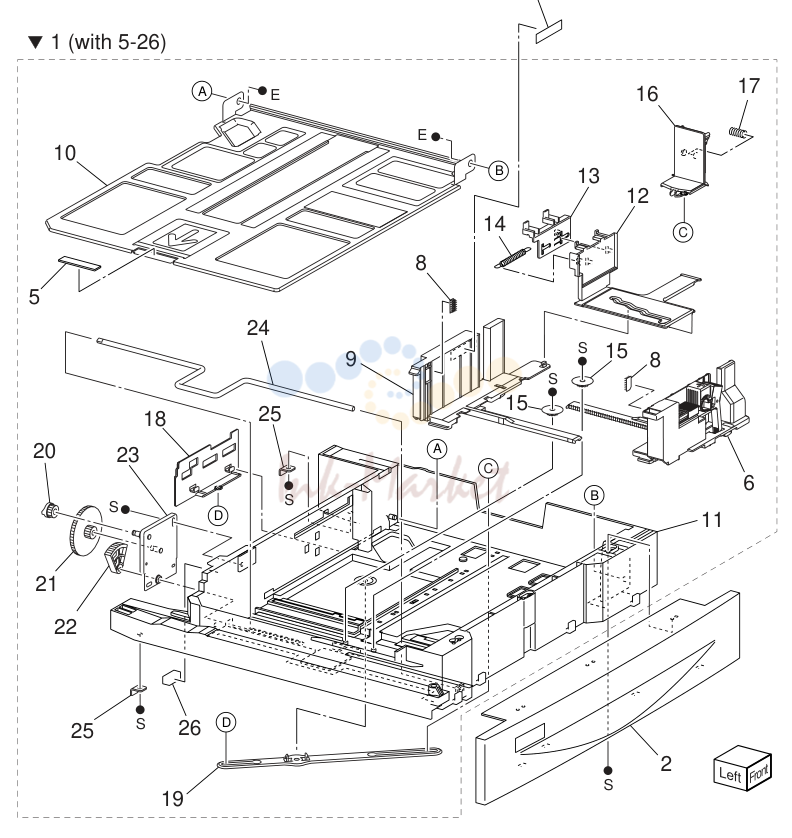

PL2.2 Tray (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02.02.02B | 802E92820 запросить цену → | TRAY COVER |

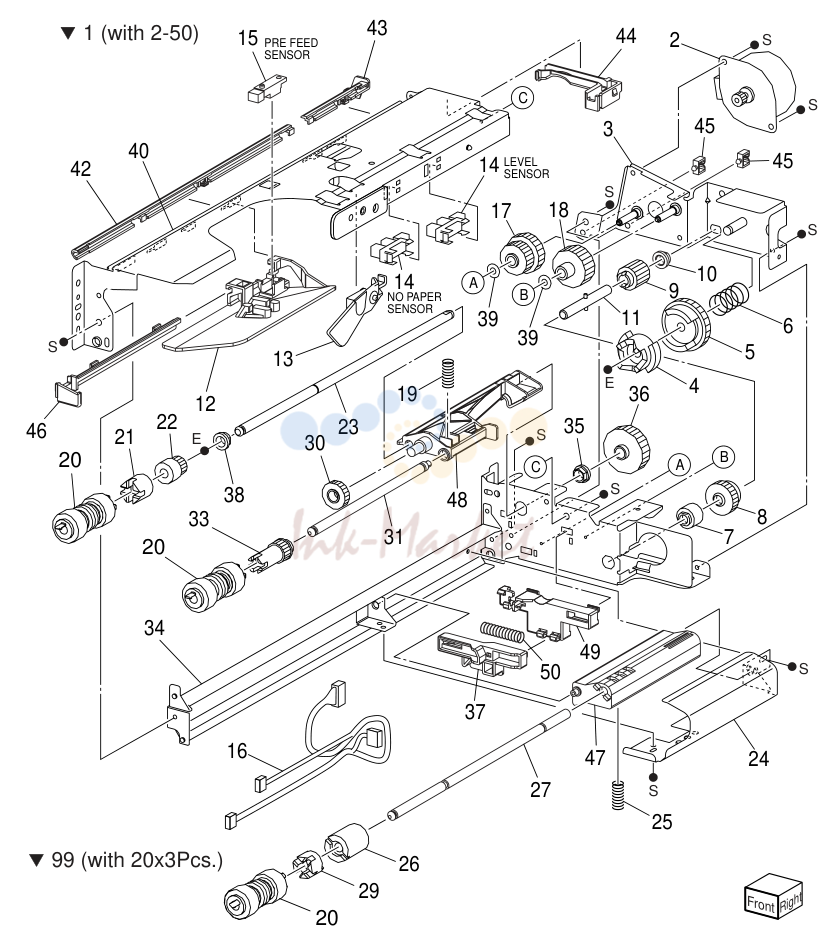

PL2.3 Feeder (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02.03.02 | 127K38171 запросить цену → | TRAY 1/2 FEED LIFT UP MOTOR | |
| 02.03.06 | 809E50531 запросить цену → | SPRING | |
| 02.03.07 | 005K83081 запросить цену → | ONEWAY CLUTCH | |
| 02.03.12 | 054E23460 запросить цену → | FRONT CHUTE | |
| 02.03.13 | 120E22481 запросить цену → | ACTUATOR | |
| 02.03.14 | 930W00113 запросить цену → | SENSOR | |
| 02.03.15 | 930W00211 запросить цену → | SENSOR | |
| 02.03.16 | 962K18912 запросить цену → | WIRE HARNESS | |
| 02.03.17 | 007E79390 запросить цену → | GEAR (28T/21T) | |
| 02.03.18 | 007E78900 запросить цену → | GEAR (29T) | |
| 02.03.19 | 809E51070 запросить цену → | SPRING | |
| 02.03.21 | 005K05890 ✓ в наличии | ONEWAY CLUTCH | |
| 02.03.22 | 005K06760 запросить цену → | ONEWAY GEAR (22T) | |
| 02.03.25 | 809E42531 запросить цену → | SPRING | |
| 02.03.26 | 005K07010 запросить цену → | FRICTION CLUTCH | |
| 02.03.35 | 413W11660 запросить цену → | BEARING | |
| 02.03.37 | 011E14771 запросить цену → | LEVER | |
| 02.03.99B | 604K20530 запросить цену → | KIT ROLLS (with 20x3Pcs.) |

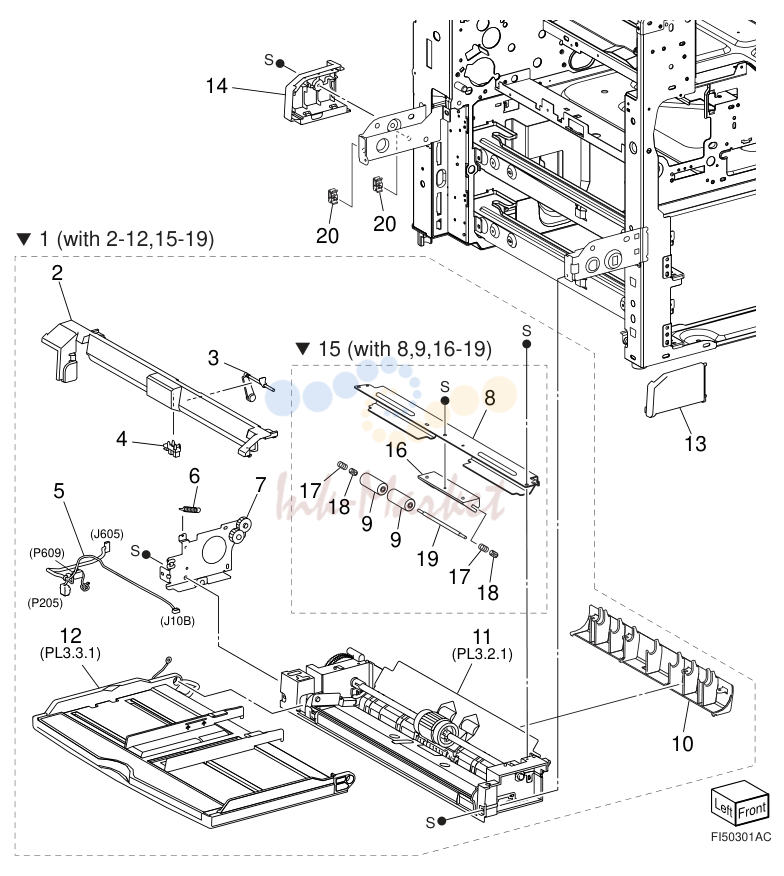

PL3.1 MPF Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03.01.01B | 059K57790 запросить цену → | FEEDER ASSY MSI ODA (with 2-12) | |
| 03.01.03 | 120E22231 запросить цену → | ACTUATOR | |
| 03.01.06 | 809E38160 запросить цену → | SPRING MSI | |
| 03.01.13B | 802E55201 запросить цену → | COVER-MSI FR | |
| 03.01.14B | 802E55212 запросить цену → | COVER-MSI RR | |
| 03.01.20 | 019E46240 запросить цену → | WIRE SADDLE |
PL3.2 MPF Lower Frame Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03.02.01B | 801K05765 запросить цену → | FRAME ASSY LOWER (with 2-28) | |
| 03.02.06 | 007E62920 запросить цену → | GEAR PICK UP | |
| 03.02.10 | 019E56551 запросить цену → | PAD BOTTOM | |
| 03.02.12 | 019K09420 ✓ в наличии | PAD ASSY-RETARD | |
| 03.02.13 | 032E21061 запросить цену → | GUIDE PAPER MSI | |
| 03.02.14 | 059K27141 запросить цену → | ROLL ASSY-DRIVE | |
| 03.02.15 | 121E92780 запросить цену → | SOLENOID PICK UP | |
| 03.02.17 | 008E93831 запросить цену → | CAM PICK UP | |
| 03.02.18 | 008E94270 запросить цену → | CAM PICK UP FRONT | |
| 03.02.20 | 059K40654 ✓ в наличии | ROLLER ASSY-FEED | |
| 03.02.21 | 413W14860 запросить цену → | BEARING SLEEVE | |
| 03.02.22 | 807E02610 запросить цену → | GEAR CAM | |
| 03.02.24 | 809E27650 запросить цену → | SPRING PAD | |
| 03.02.26 | 809E54531 запросить цену → | SPRING-GEAR CAM |
PL3.3 MSI Tray Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03.03.01B | 050K63060 запросить цену → | TRAY ASSY-MSI (with 2-13) | |
| 03.03.02 | 007E79700 запросить цену → | GEAR-PINION | |
| 03.03.05 | 012E11760 запросить цену → | LINK-SENSOR | |
| 03.03.11 | 802E56300 запросить цену → | COVER TRAY | |
| 03.03.13 | 962K13920 запросить цену → | HARNESS ASSY SIZE |

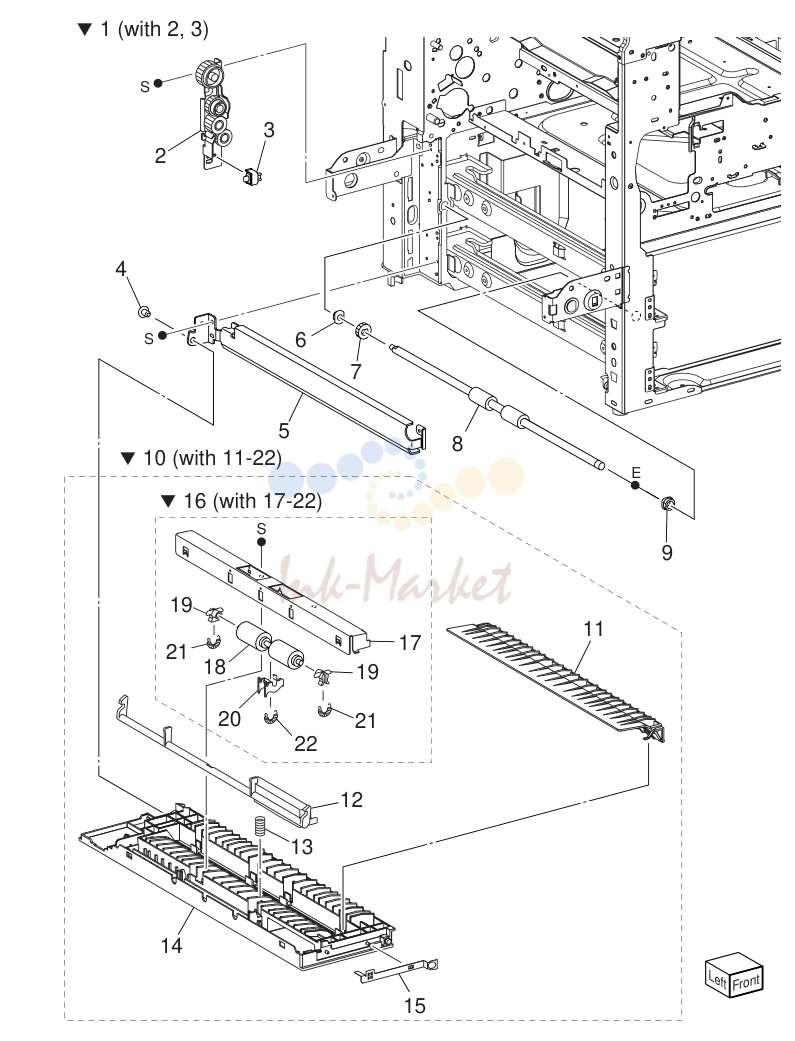

PL4.1 L/H Lower
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 04.01.01 | 015K73510 запросить цену → | BRKT ASSY TA (with 2, 3) | |
| 04.01.03 | 110E11580 запросить цену → | SWITCH-I/L,CAB | |
| 04.01.04 | 029E31600 запросить цену → | RIVET | |
| 04.01.06 | 013E29830 запросить цену → | BEARING TA | |
| 04.01.07 | 007E79270 запросить цену → | GEAR-18T | |
| 04.01.08 | 059K26840 запросить цену → | ROLLER ASSY-TA | |
| 04.01.09 | 413W77559 запросить цену → | BEARING SLEEVE | |
| 04.01.10B | 802K58284 запросить цену → | COVER ASSY LH LOW C (with 11-22) | |
| 04.01.21 | 809E42470 запросить цену → | SPRING LH LOW | |
| 04.01.22 | 809E49920 запросить цену → | SPRING |

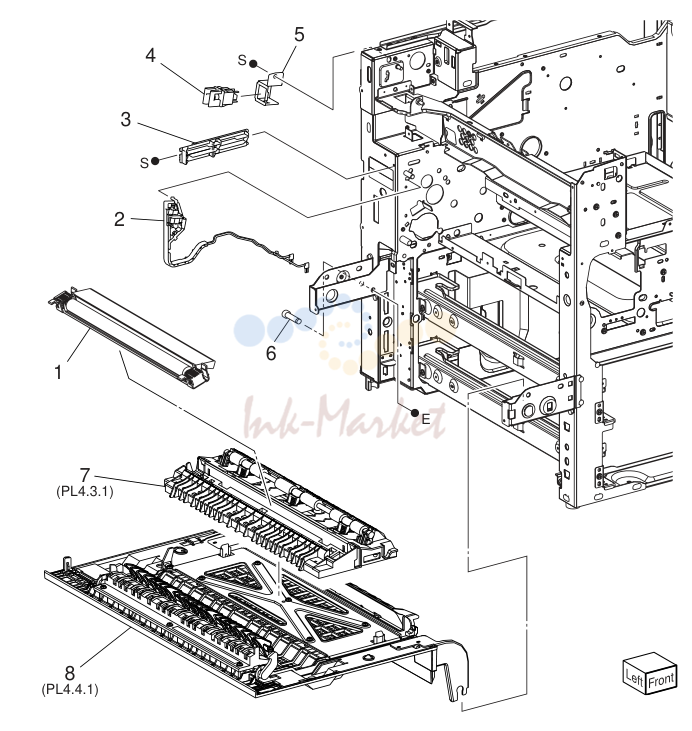

PL4.2 L/H Upper
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 04.02.01B | 802K56095 запросить цену → | HSG ASSY-BTR | |
| 04.02.02 | 802K49240 запросить цену → | COVER ASSY-CONTACT | |
| 04.02.03 | 012K94341 ✓ в наличии | LINK ASSY-SHUTTER | |
| 04.02.06 | 826E08440 запросить цену → | STUD |
PL4.3 L/H Chute Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 04.03.01 | 054K24055 ✓ в наличии | CHUTE ASSY LH (with 2-9) | |
| 04.03.03 | 059K32931 запросить цену → | ROLLER ASSY-REGI-P |
PL4.4 L/H Cover Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 04.04.01B | 802K79722 запросить цену → | COVER ASSY-LH (with 2-12) | |
| 04.04.02B | 003E59833 запросить цену → | HANDLE-LH | |
| 04.04.03 | 024E03250 ✓ в наличии | ROD CRU SHUTTER | |
| 04.04.04B | 054E23950 запросить цену → | CHUTE LHCOV | |
| 04.04.06B | 054K24060 запросить цену → | CHUTE ASSY-DUP | |
| 04.04.09 | 809E42460 запросить цену → | SPRING COMP LH | |
| 04.04.10 | 849E13981 запросить цену → | SUPPORT-LHCOVER |

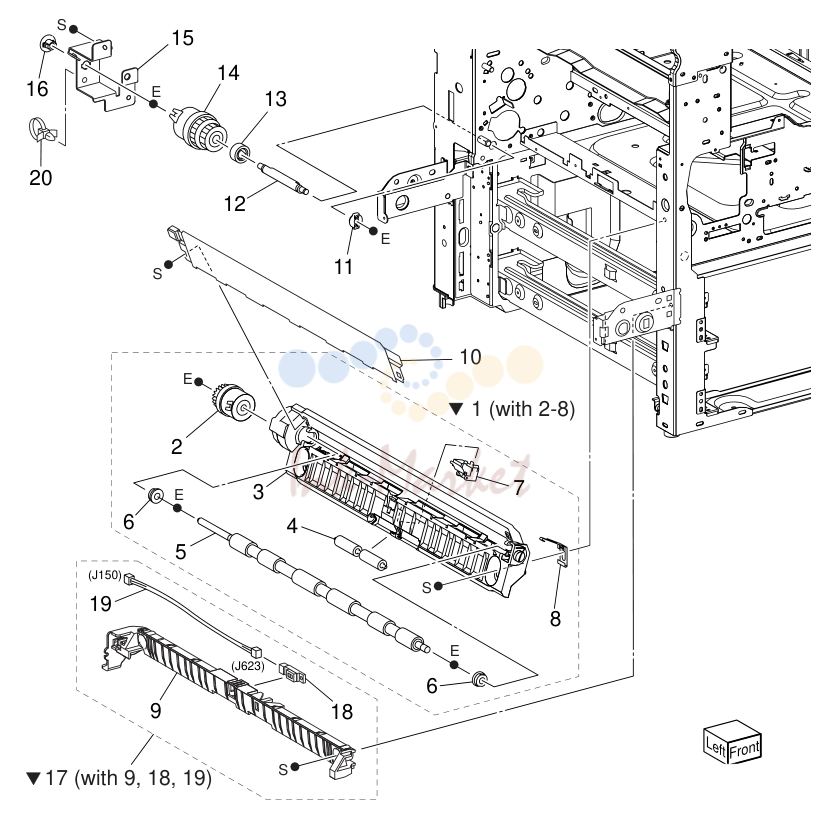

PL4.5 Registration
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 04.05.01 | 059K45960 запросить цену → | TRNS ASSY REGI (with 2-8) | |
| 04.05.02 | 121K37450 ✓ в наличии | CLUTCH ASSY REGI H | |
| 04.05.07 | 130K64270 ✓ в наличии | SNR ASSY REGI | |
| 04.05.09 | 054E23910 запросить цену → | CHUTE-TA | |
| 04.05.10 | 054K23940 ✓ в наличии | CHUTE ASSY-R | |
| 04.05.11 | 013E26091 запросить цену → | BEARING | |
| 04.05.13 | 007E79320 запросить цену → | GEAR-19T | |
| 04.05.14 | 121K32730 ✓ в наличии | CLUTCH ASSY-TA | |
| 04.05.15 | 849E16041 запросить цену → | BRACKET TA | |
| 04.05.16 | 013E26060 запросить цену → | BEARING | |
| 04.05.17 | 054K24080 запросить цену → | CHUTE-TA ASSY (with 9, 18-19) |

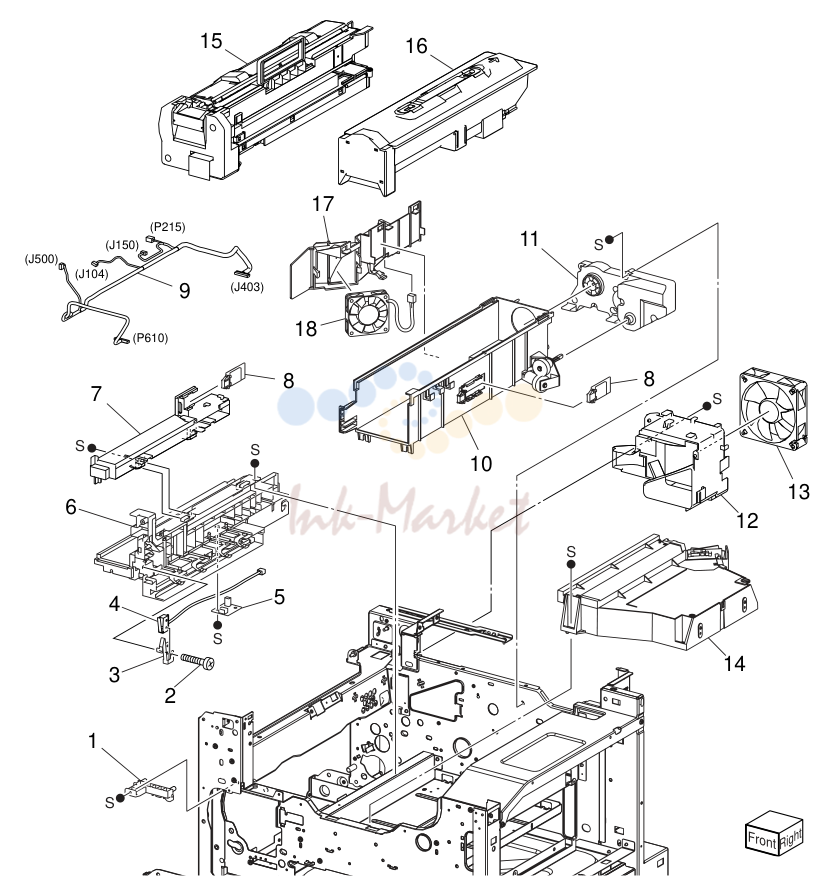

PL5.1 ROS & CRU & Toner Dispense
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 05.01.01 | 014E44733 запросить цену → | BLOCK STOPPER CRU | |
| 05.01.03 | 815E05030 запросить цену → | PLATE-SW-INTLK | |
| 05.01.04 | 110K11810 запросить цену → | SWITCH ASSY XERO INTLK | |
| 05.01.05 | 130K87980 запросить цену → | SENSOR HUM & TE | |
| 05.01.06 | 032K96910 запросить цену → | GUIDE ASSY SUB | |
| 05.01.07 | 802K73190 запросить цену → | HSG ASSY LASER C | |
| 05.01.08 | 160K95831 запросить цену → | PWBA CRUM CP1 | |
| 05.01.09 | 962K13060 запросить цену → | HARN ASSY FRONT A | |
| 05.01.10 | 032K96941 запросить цену → | GUIDE ASSY CTG30 SUB | |
| 05.01.11 | 127K38040 ✓ в наличии | MOTOR ASSY-DISP 30K | |
| 05.01.12 | 054E23662 запросить цену → | DUCT FUSER | |
| 05.01.13 | 127K37881 запросить цену → | FAN FUSER | |
| 05.01.14 | 062K13615 запросить цену → | ROS ASSY-12 | |
| 05.01.18 | 927W00112 запросить цену → | CRU FAN | |
| 05.01.98 | 114E14880 запросить цену → | DRUM CARTRIDGE CONN. |
PL6.1 Fuser & Exit 1 Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 06.01.07H | 126K24490 запросить цену → | FUSER ASSY MF 220V | |
| 06.01.99 | 015K77950 ✓ в наличии | KIT EXIT SENSOR (SP) |

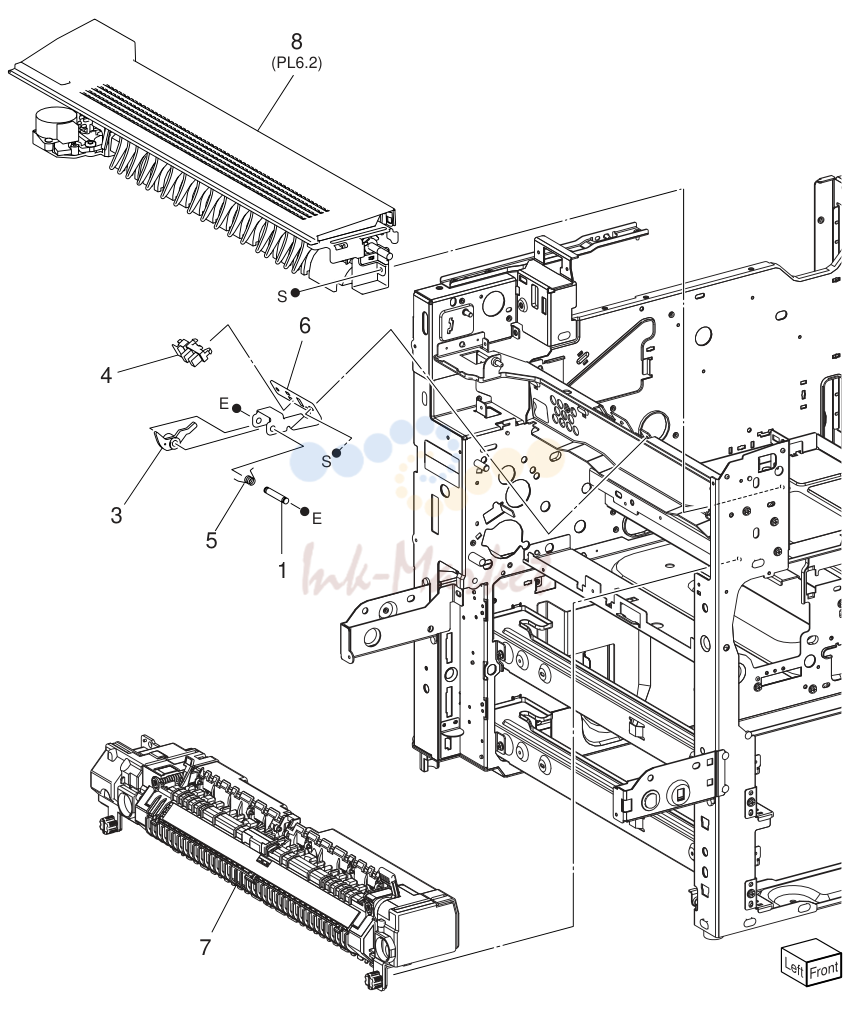

PL6.2 Exit 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 06.02.01A | 059K31554 запросить цену → | TRANS ASSY EXIT (with 2-21, 34, 35) | |
| 06.02.06 | 013E25840 запросить цену → | BEARING | |
| 06.02.12 | 809E42390 запросить цену → | SPRING-PINCH EXIT | |
| 06.02.13 | 059E99331 запросить цену → | RLR-PINCH EXIT | |
| 06.02.14 | 059K26760 ✓ в наличии | ROLL ASSY OCT | |
| 06.02.18 | 809E42370 запросить цену → | SPRING-GATE | |
| 06.02.19 | 050E19804 запросить цену → | GATE-EXIT | |
| 06.02.20 | 013E25550 запросить цену → | BEARING | |
| 06.02.22B | 802E55152 запросить цену → | COVER-TOP,EXIT | |
| 06.02.26 | 120E22171 запросить цену → | ACTUATOR FULLSTACK | |
| 06.02.27 | 120E24671 запросить цену → | ACTUATOR | |
| 06.02.28C | 036K91600 запросить цену → | WEIGHT ASSY-PAPER |
PL7.1 Drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 07.01.02 | 007E79060 запросить цену → | GEAR 21/21T MSI | |
| 07.01.03 | 007E79070 запросить цену → | GEAR 18T MSI | |
| 07.01.04 | 007E79080 запросить цену → | GEAR 28T TA | |
| 07.01.05 | 423W13155 запросить цену → | BELT-SYNCHRONOUS BAN | |
| 07.01.06 | 007K88598 запросить цену → | DRIVE ASSY | |
| 07.01.08 | 020E36600 запросить цену → | PULLEY 25T | |
| 07.01.09 | 005E17860 запросить цену → | FLANGE EXIT | |
| 07.01.99 | 604K23270 запросить цену → | KIT, GEAR DRIVE |
PL8.1 Electrical (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 08.01.01 | 105E17590 запросить цену → | PSHV-Y2 | |
| 08.01.04 | 960K24841 запросить цену → | PWBA EXIT | |
| 08.01.05C | 960K39550 запросить цену → | PWBA MCU ODA | |
| 08.01.13 | 908W01201 запросить цену → | BREAKER GFI INL | |
| 08.01.20B | 802K73071 запросить цену → | COVER ASSY ESS | |
| 08.01.25C | 101K55294 запросить цену → | PWBA ESS NETWORK |
PL8.2 Electrical (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 08.02.01 | 962K13240 запросить цену → | HARN ASSY FEEDER C | |
| 08.02.02 | 962K23600 запросить цену → | HARN ASSY MSI A | |
| 08.02.03 | 962K13140 запросить цену → | HARN ASSY SIZE A | |
| 08.02.04B | 962K13191 запросить цену → | HARN ASSY ESS C | |
| 08.02.05B | 962K13231 запросить цену → | HARN ASSY ROS C | |
| 08.02.06 | 962K13292 запросить цену → | HARN ASSY EXIT C | |
| 08.02.07 | 962K13131 запросить цену → | HARN ASSY PH C | |
| 08.02.08 | 962K18992 запросить цену → | HARN ASSY FUSER AC C | |
| 08.02.09B | 962K13151 запросить цену → | HARN ASSY LV PWR C | |
| 08.02.10 | 962K19220 запросить цену → | HARN ASSY INTLK A | |
| 08.02.11 | 962K13520 запросить цену → | HARN ASSY MAIN SW C | |
| 08.02.12 | 962K13090 запросить цену → | HARN ASSY DRIVE A | |
| 08.02.13 | 962K13220 запросить цену → | WIRE HARNESS CRUM B |

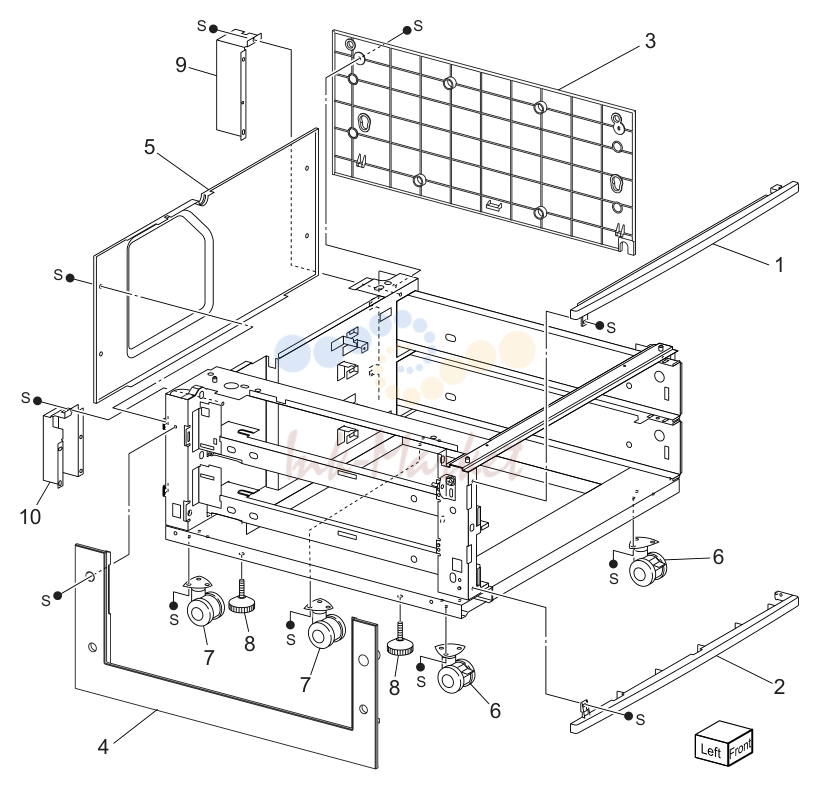

PL20.1 Cover
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20.01.01B | 802E54731 запросить цену → | TOP COVER | |
| 20.01.02B | 802E54740 запросить цену → | FOOT COVER | |
| 20.01.03B | 802E54750 запросить цену → | RIGHT COVER | |
| 20.01.04B | 802K80050 запросить цену → | LEFT COVER | |
| 20.01.05 | 802E54771 запросить цену → | REAR COVER | |
| 20.01.06 | 017K93132 запросить цену → | CASTER (STOPPER) | |
| 20.01.07 | 017K93121 запросить цену → | CASTER | |
| 20.01.08B | 017K92991 запросить цену → | FOOT ADJUSTER | |
| 20.01.09 | 849E24810 запросить цену → | BRACKET REAR RH 2T | |
| 20.01.10 | 849E24800 запросить цену → | BRACKET REAR LH 2T |

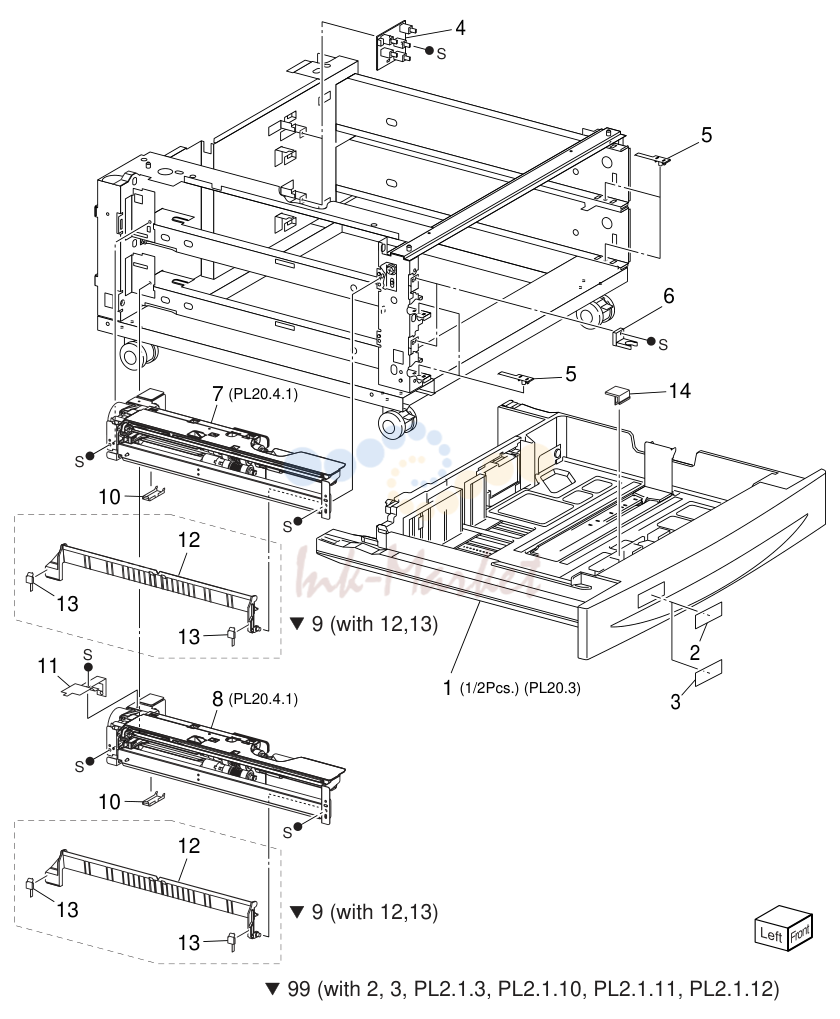

PL20.2 Tray (1/2) & Feeder (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20.02.05 | 014E51110 запросить цену → | TRAY SPACER | |
| 20.02.06 | 003E61510 запросить цену → | TRAY STOPPER | |
| 20.02.09 | 054K27520 запросить цену → | CHUTE ASSY FEEDER 2 (with 12, 13) |

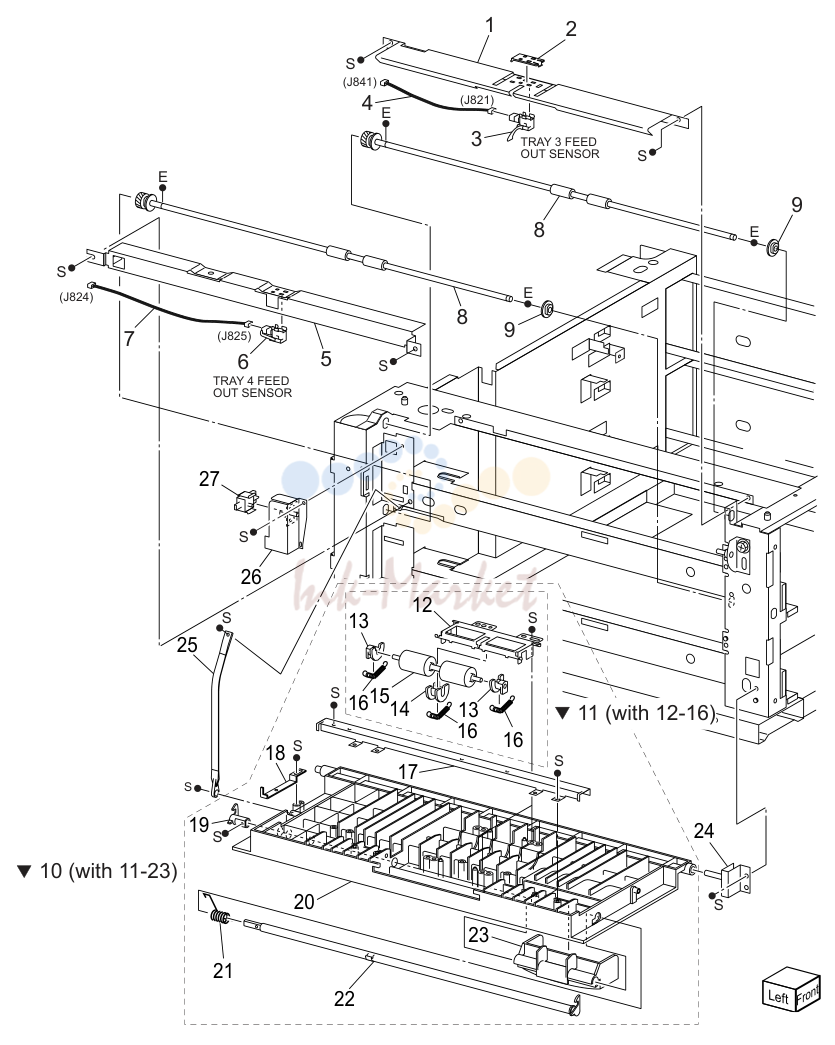

PL20.5 Transportation
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20.05.01 | 054E23421 запросить цену → | CHUTE | |
| 20.05.03 | 130K64121 запросить цену → | TRAY 3 FEED OUT SENSOR | |
| 20.05.04 | 962K18171 запросить цену → | WIRE HARNESS | |
| 20.05.05 | 054E23451 запросить цену → | CHUTE | |
| 20.05.06 | 130K64471 запросить цену → | TRAY 4 FEED OUT SENSOR | |
| 20.05.07 | 962K18900 запросить цену → | WIRE HARNESS | |
| 20.05.08 | 059K26251 запросить цену → | TAKEAWAY ROLL ASSEMBLY | |
| 20.05.10B | 802K70855 запросить цену → | LEFT COVER ASSEMBLY (with 11-23) | |
| 20.05.11 | 030K75472 запросить цену → | ROLL ASSY (with 12-16) | |
| 20.05.25 | 830E45710 запросить цену → | SUPPORT | |
| 20.05.27 | 110E12220 запросить цену → | LEFT COVER INTERLOCK SWITCH |
PL20.6 Drive & Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20.06.01 | 960K18273 запросить цену → | TRAY MODULE PWB | |
| 20.06.02 | 121K31530 запросить цену → | CLUTCH | |
| 20.06.07A | 007K88301 запросить цену → | MAIN MOTOR | |
| 20.06.13A | 962K18164 запросить цену → | WIRE HARNESS | |
| 20.06.98 | 604K23281 запросить цену → | KIT, GEAR 2 TRAY (with 6,8-12) | |
| 20.06.99 | 604K23340 запросить цену → | KIT ELECTRICAL |
PL21.2 Tray 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21.02.03 | 020E36821 запросить цену → | PULLEY | |
| 21.02.05 | 020E36560 запросить цену → | PULLEY | |
| 21.02.06 | 032E20890 запросить цену → | CABLE GUIDE | |
| 21.02.07 | 020E36830 запросить цену → | PULLEY | |
| 21.02.08 | 032E21250 запросить цену → | CABLE GUIDE | |
| 21.02.09 | 012E11101 запросить цену → | TRAY CABLE | |
| 21.02.10 | 012E11122 запросить цену → | F/R CABLE | |
| 21.02.14 | 038K87171 запросить цену → | FRONT SIDE GUIDE | |
| 21.02.15 | 003E59730 запросить цену → | KNOB | |
| 21.02.16 | 003K13170 запросить цену → | KNOB ASSEMBLY | |
| 21.02.17 | 809E50670 запросить цену → | SPRING | |
| 21.02.20 | 007E78370 запросить цену → | RACK GEAR | |
| 21.02.21 | 007E78190 запросить цену → | PINION | |
| 21.02.22 | 003E49861 запросить цену → | STOPPER |

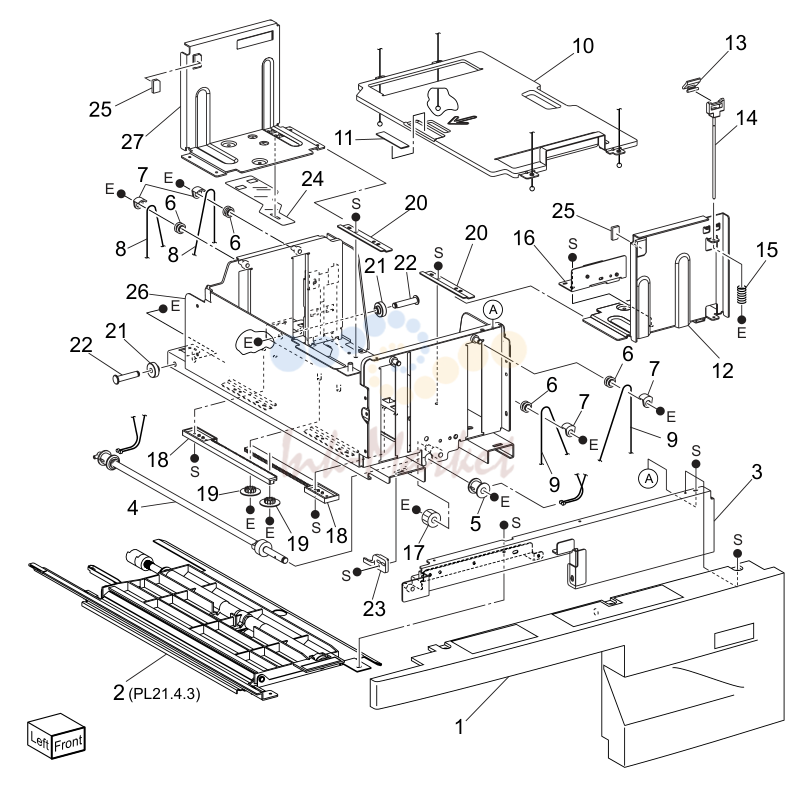

PL21.3 Tray 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21.03.01B | 848K17460 запросить цену → | TRAY 4 COVER ASSY ODA |
PL22.1 Cover
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.01.01B | 802K74950 запросить цену → | COVER TOP LG HCF | |
| 22.01.04 | 130K55590 запросить цену → | SENSOR | |
| 22.01.05 | 009E84690 запросить цену → | SPRING | |
| 22.01.06 | 011E16000 запросить цену → | LEVER LATCH | |
| 22.01.08 | 017E92820 запросить цену → | CASTER RACK FR | |
| 22.01.11B | 802E69460 запросить цену → | COVER LH HCF | |
| 22.01.14B | 802E69470 запросить цену → | COVER REAR HCF | |
| 22.01.17B | 802E77080 запросить цену → | COVER FRONT SIDE |
PL22.2 Tray (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.02.01B | 802K74961 запросить цену → | COVER ASSY FRONT | |
| 22.02.14B | 032K97550 запросить цену → | GUIDE ASSY END (with 8-13, 15) |
PL22.3 Tray (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.03.03 | 019E58620 запросить цену → | PAD BOTTOM | |
| 22.03.08 | 015K65532 запросить цену → | BRKT ASSY GEAR R PF2 | |
| 22.03.13 | 020E99571 запросить цену → | PULLEY S | |
| 22.03.14 | 032E99390 запросить цену → | GUIDE WIRE S | |
| 22.03.15 | 020E37620 запросить цену → | PULLEY TRAY | |
| 22.03.16 | 807E04490 запросить цену → | GEAR FRONT TRAY | |
| 22.03.17 | 020E37630 запросить цену → | PULLEY L | |
| 22.03.18 | 032E22410 запросить цену → | GUIDE WIRE L |
PL22.4 Feeder (1/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.04.01B | 059K41254 запросить цену → | FEEDER ASSY HCF (with 2-18, PL22.5, PL22.6) | |
| 22.04.02 | 127K37901 ✓ в наличии | MOTOR ASSY HCF | |
| 22.04.03 | 801K04752 запросить цену → | FRAME ASSY DRIVE | |
| 22.04.04 | 801K04746 запросить цену → | FRAME ASSY REAR (with 5) | |
| 22.04.05 | 121K31341 запросить цену → | SOLENOID ASSY | |
| 22.04.15 | 849E05590 запросить цену → | BRACKET | |
| 22.04.16 | 007E78790 запросить цену → | GEAR-40 | |
| 22.04.17 | 809E41250 запросить цену → | SPRING SPACER |
PL22.5 Feeder (2/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.05.02 | 003E59570 запросить цену → | LATCH | |
| 22.05.03 | 809E41180 запросить цену → | SPRING LATCH | |
| 22.05.05 | 011K97840 запросить цену → | LEVER | |
| 22.05.06 | 801K04726 запросить цену → | FRAME ASSY UPPER | |
| 22.05.07 | 029E32522 запросить цену → | PIN DRIVE | |
| 22.05.15 | 120E21900 запросить цену → | ACTUATOR | |
| 22.05.16 | 930W00112 запросить цену → | SENSOR-PHOTO IN | |
| 22.05.19 | 006K23124 запросить цену → | SHAFT ASSY FEEDER | |
| 22.05.99C | 604K23660 ✓ в наличии | KIT, FEED ROLL (HCF) ODA |
PL22.6 Feeder (3/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.06.04 | 011E14401 запросить цену → | LEVER RETARD | |
| 22.06.07 | 809E41221 запросить цену → | SPRING RETARD | |
| 22.06.11 | 005K06701 запросить цену → | CLUTCH ASSY-FRICTION |

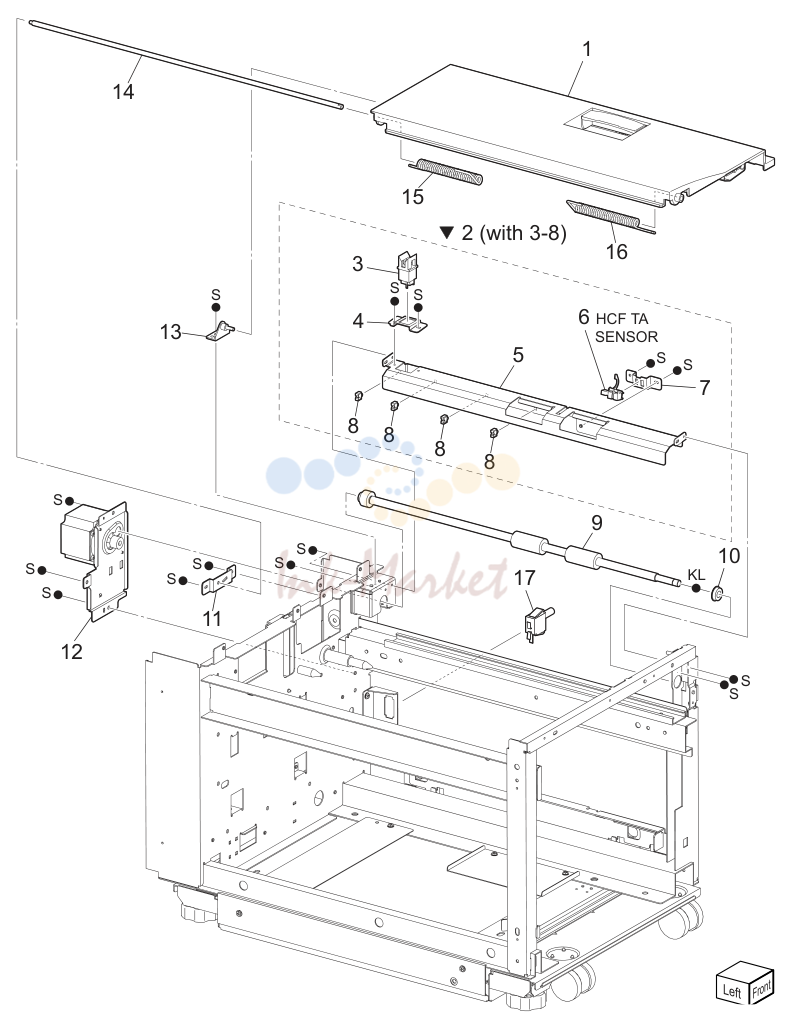

PL22.7 Drive & Transportation
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.07.01B | 802K74970 запросить цену → | COVER ASSY TOP S | |
| 22.07.05 | 054E26280 запросить цену → | CHUTE LOW | |
| 22.07.06 | 130K88150 запросить цену → | SENSOR ASSY TA | |
| 22.07.09 | 059K36260 запросить цену → | ROLLER ASSY TA P | |
| 22.07.12 | 127K47151 запросить цену → | MOTOR ASSY | |
| 22.07.15 | 809E56680 запросить цену → | SPRING TOSION R | |
| 22.07.16 | 809E56690 запросить цену → | SPRING TOSION L | |
| 22.07.17 | 110E10380 запросить цену → | SW IL ASSY DOCKING |

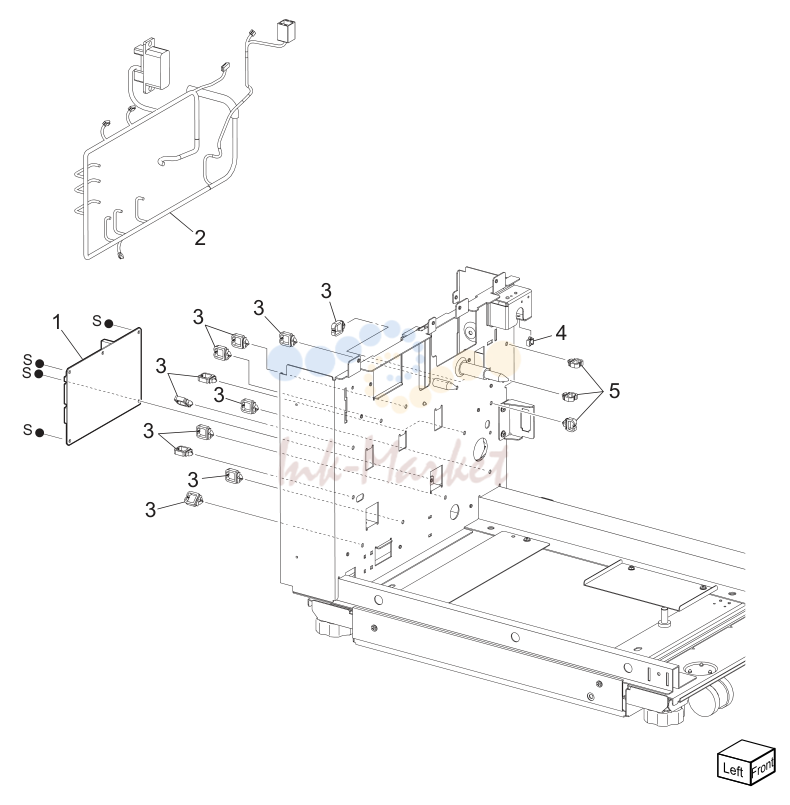

PL22.8 Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22.08.01 | 960K08931 запросить цену → | PWB ASSY | |
| 22.08.02 | 962K27490 запросить цену → | HARNESS ASSY MAIN |
PL23.1 Duplex Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 23.01.01B | 059K57620 запросить цену → | TRANS ASSY DUP (with 2-23) ODA | |
| 23.01.02 | 007E79190 запросить цену → | GEAR ROLL | |
| 23.01.03 | 007E79200 запросить цену → | GEAR IDLE | |
| 23.01.04 | 007E79220 запросить цену → | GEAR IDLE | |
| 23.01.05 | 007E79230 запросить цену → | GEAR IDLE | |
| 23.01.06B | 011E14582 запросить цену → | LEVER LATCH RR | |
| 23.01.07B | 011E14590 запросить цену → | LEVER LATCH FR | |
| 23.01.10 | 120E21261 запросить цену → | ACTUATOR DUP | |
| 23.01.11 | 127K48381 запросить цену → | MOTOR ASSY DUP | |
| 23.01.12 | 960K01426 запросить цену → | PWBA DUPLEX | |
| 23.01.13B | 802E55173 запросить цену → | COVER DUP | |
| 23.01.14 | 809E37170 запросить цену → | SPRING LATCH | |
| 23.01.20 | 962K13170 запросить цену → | HARN ASSY DUP SNR |
PL24.1 L/H Upper Chute Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 24.01.01C | 059K57630 запросить цену → | TRANS ASSY EXIT2 (with 2-26, PL24.2) | |
| 24.01.03 | 050E20010 запросить цену → | GATE-EXIT,2 | |
| 24.01.04 | 809E50480 запросить цену → | SPRING-GATE | |
| 24.01.06 | 003E60180 запросить цену → | STOPPER EXIT2 | |
| 24.01.07B | 802E56862 запросить цену → | COVER-GEAR | |
| 24.01.20 | 059K31010 запросить цену → | ROLL ASSY-INV |
PL24.2 Tray Guide Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 24.02.05 | 054E24331 запросить цену → | CHUTE-OCT | |
| 24.02.12 | 003E60171 запросить цену → | LATCH | |
| 24.02.13 | 809E50210 запросить цену → | SPRING LATCH FRONT | |
| 24.02.17 | 120E22451 запросить цену → | ACTUATOR EXIT | |
| 24.02.19 | 807E00211 запросить цену → | GEAR-OFFSET | |
| 24.02.21 | 809E52100 запросить цену → | SPRING-LATCH REAR | |
| 24.02.22 | 012E11680 запросить цену → | LINK-SOL FU | |
| 24.02.23 | 121K32370 запросить цену → | SOLENOID ASSY FU | |
| 24.02.27 | 809E50171 запросить цену → | SPRING PINCH INV | |
| 24.02.28 | 012E11390 запросить цену → | LINK-GATE EXIT | |
| 24.02.29 | 121K31810 запросить цену → | SOLENOID ASSY | |
| 24.02.31 | 059E98600 запросить цену → | ROLL-PINCH,INV | |
| 24.02.32 | 059E98780 запросить цену → | ROLLER ACTUATOR | |
| 24.02.34 | 809E37332 запросить цену → | SPRING ACTUATOR | |
| 24.02.36 | 962K13282 запросить цену → | HARN ASSY EXIT2 C | |
| 24.02.37 | 127K38262 запросить цену → | MOTOR ASSY EXIT | |
| 24.02.39 | 127K39420 запросить цену → | EXIT FAN | |
| 24.02.40 | 120E24660 запросить цену → | ACTUATOR FULL-A | |
| 24.02.41 | 120E24680 запросить цену → | ACTUATOR FULL-B | |
| 24.02.99 | 604K23310 запросить цену → | KIT, ACTUATOR EXIT |

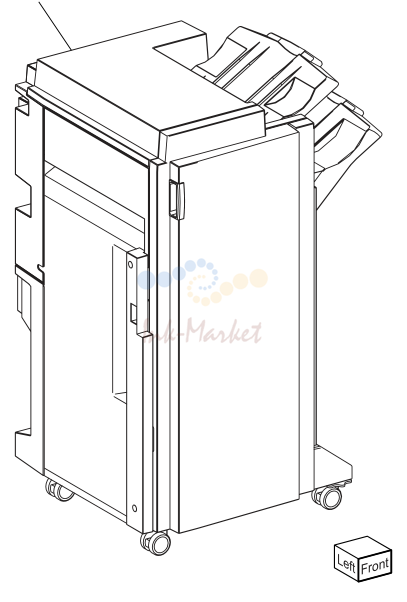

PL25.1 Finisher Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.01.02 | 22K67724 запросить цену → | H-TRANPORT ASSEMBLY (PL25.02,PL25.03) |
PL25.2 H-transport Assembly (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.02.01B | 802E64422 запросить цену → | COVER TOP, C | |
| 25.02.02 | 003K13490 запросить цену → | HINGE ASSEMBLY (LEFT) | |
| 25.02.03 | 003K13480 запросить цену → | HINGE ASSEMBLY (RIGHT) | |
| 25.02.04 | 849E31420 запросить цену → | BRACKET-MAGNET | |
| 25.02.05 | 809E55340 запросить цену → | SPRING-CHUTE | |
| 25.02.06 | 022E27660 запросить цену → | PINCH ROLL | |
| 25.02.07 | 809E55330 запросить цену → | SPRING-PINCH | |
| 25.02.08 | 054E26211 запросить цену → | UPPER CHUTE |
PL25.3 H-transport Assembly (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.03.01B | 802E64440 запросить цену → | REAR COVER | |
| 25.03.02 | 023E21480 запросить цену → | BELT-DRIVE | |
| 25.03.07 | 127K39900 запросить цену → | H-TRANSPORT MOTOR | |
| 25.03.09 | 038E31190 запросить цену → | PAPER GUIDE | |
| 25.03.12 | 604K29960 запросить цену → | BELT KIT | |
| 25.03.14 | 022K67730 запросить цену → | SHAFT ASSEMBLY (RIGHT) | |
| 25.03.15 | 022K67740 запросить цену → | SHAFT ASSEMBLY (LEFT) | |
| 25.03.18 | 121E92720 запросить цену → | MAGNET | |
| 25.03.19 | 130K88780 запросить цену → | H-TRANSPORT INTERLOCK SENSOR (with 20) | |
| 25.03.21 | 130K63281 запросить цену → | H-TRANSPORT EXIT SENSOR | |
| 25.03.23 | 130K88790 запросить цену → | H-TRANSPORT ENTRANCE SENSOR |
PL25.4 Finisher Cover (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.04.03B | 050K51270 запросить цену → | TRAY ASSY SCT | |
| 25.04.04B | 802E69790 запросить цену → | COVER EJECT | |
| 25.04.05B | 050K51280 запросить цену → | TRAY ASSY STACKER | |
| 25.04.06B | 802E69810 запросить цену → | COVER BOTTOM | |
| 25.04.07 | 017E97220 запросить цену → | CASTER | |
| 25.04.08 | 017E97230 запросить цену → | CASTER | |
| 25.04.09 | 802E69850 запросить цену → | COVER REAR LOWER | |
| 25.04.10 | 802E69870 запросить цену → | COVER-CONNECTOR H-TRA | |
| 25.04.11 | 802E69820 запросить цену → | COVER REAR UPPER |
PL25.5 Finisher Cover (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.05.01B | 802E69880 запросить цену → | COVER FRONT TOP | |
| 25.05.02 | 110E97990 запросить цену → | INTERLOCK SWITCH | |
| 25.05.03B | 802K67130 запросить цену → | COVER ASSY FRONT (with 4, 5, 12) | |
| 25.05.07 | 009E94910 запросить цену → | SPRING | |
| 25.05.08B | 802E69860 запросить цену → | COVER FRONT L/H | |
| 25.05.09B | 802E69850 запросить цену → | COVER LH TOP |
PL25.6 Finisher Stack
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.06.03 | 023E21520 запросить цену → | BELT STACKER | |
| 25.06.05 | 019E58660 запросить цену → | CLAMP BELT | |
| 25.06.06 | 809E56850 запросить цену → | SPRING | |
| 25.06.13 | 802K80240 запросить цену → | COVER ASSY SENSOR | |
| 25.06.17 | 130K88770 ✓ в наличии | SENSOR | |
| 25.06.19 | 807E04730 запросить цену → | GEAR DOC. CLUTCH | |
| 25.06.20 | 809E56860 запросить цену → | SPRING DOC. | |
| 25.06.23 | 146E01770 запросить цену → | ENCODER | |
| 25.06.25 | 423W27654 запросить цену → | BELT | |
| 25.06.26 | 127K40300 запросить цену → | MOTOR ASSY DC |
PL25.7 Finisher Punch
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.07.01A | 801K15881 запросить цену → | FRAME ASSY-PUNCH, ALL 2&3 (with 2-18) | |
| 25.07.01B | 801K16761 запросить цену → | FRAME ASSY-PUNCH, ALL 3HOLE (with 2-18) | |
| 25.07.01C | 801K16771 запросить цену → | FRAME ASSY-PUNCH, ALL 2&4HOLE (with 2-18) | |
| 25.07.01D | 801K16781 запросить цену → | FRAME ASSY-PUNCH, ALL 2HOLE (with 2-18) | |
| 25.07.02 | 962K27650 запросить цену → | HARNESS ASSY PUNCH UNIT | |
| 25.07.04 | 015K65880 запросить цену → | BRACKET ASSY-MOTOR, PUNCH | |
| 25.07.06 | 015K65840 запросить цену → | BRACKET ASSY SENSOR HOL (with 8) | |
| 25.07.09A | 015K65871 запросить цену → | BRACKET ASSY-PUNCH 2&3 (with 2, 6, 11-16, 22, 23) | |
| 25.07.09B | 030K76631 запросить цену → | BRACKET ASSY-PUNCH 3HOLE (with 2, 6, 11-16, 22, | |
| 25.07.09C | 030K76641 запросить цену → | BRACKET ASSY-PUNCH 2&4HOLE (with 2, 6, 11-16, | |
| 25.07.09D | 030K76651 запросить цену → | BRACKET ASSY-PUNCH 2HOLE (with 2, 6, 11-16, 22, | |
| 25.07.11 | 032K97300 запросить цену → | GUIDE ASSY | |
| 25.07.14 | 015K65921 запросить цену → | BRACKET ASSY (with 12, 13) | |
| 25.07.15 | 130E87380 запросить цену → | SENSOR | |
| 25.07.20 | 060K95790 запросить цену → | DUST BOX |
PL25.8 Finisher Staple
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.08.02 | 029K92300 запросить цену → | STAPLER ASSY | |
| 25.08.03 | 802E69750 запросить цену → | COVER STAPLER | |
| 25.08.07 | 962K27662 запросить цену → | HARNESS ASSY STAPLE | |
| 25.08.09 | 041K94750 запросить цену → | CARRIAGE ASSY LOWER, STAPLER | |
| 25.08.10 | 001E66640 запросить цену → | RAIL-UPPER |
PL25.9 Finisher Eject (1/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.09.01 | 054K29531 запросить цену → | CHUTE ASSY EJECT (with 2) | |
| 25.09.02 | 121E92720 запросить цену → | MAGNET 25N | |
| 25.09.03 | 121K34620 запросить цену → | SOLENOID ASSY | |
| 25.09.05 | 809E56870 запросить цену → | SPRING-PINCH | |
| 25.09.06 | 033E92850 запросить цену → | PADDLE-CYCLONE | |
| 25.09.07 | 006K24161 запросить цену → | SHAFT ASSY-EJECT PINCH (with 6) | |
| 25.09.08 | 809E56880 запросить цену → | SPRING SOLENOID | |
| 25.09.11 | 127K40290 запросить цену → | MOTOR ASSY-DC | |
| 25.09.14 | 011K97710 запросить цену → | LEVER ASSY | |
| 25.09.16 | 807E04700 запросить цену → | GEAR Z23 | |
| 25.09.23 | 110E11590 запросить цену → | SENSOR ASSY | |
| 25.09.24 | 003K13600 запросить цену → | KNOB ASSY-ENT |
PL25.10 Finisher Eject (2/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.10.01 | 050K52151 запросить цену → | TRAY ASSY-COMPILER (with 2-8) | |
| 25.10.04 | 120E24290 запросить цену → | ACTUATOR-PAPER | |
| 25.10.07 | 127K40270 запросить цену → | MOTOR ASSY | |
| 25.10.09 | 006K23840 запросить цену → | SHAFT ASSY-EJECT ROLL (with 10) | |
| 25.10.15 | 121K34631 запросить цену → | CLUTCH Z34 | |
| 25.10.16 | 120E24310 запросить цену → | ACTUATOR SET CLAMP | |
| 25.10.17 | 015K65850 запросить цену → | BRACKET ASSY-EJECT (with 18) |
PL25.11 Finisher Eject (3/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.11.01 | 015K65801 запросить цену → | BRACKET ASSY-SENSOR (with 2, 3) | |
| 25.11.03 | 130K88190 запросить цену → | SENSOR ASSY | |
| 25.11.04 | 105E13100 запросить цену → | ELIMINATOR | |
| 25.11.06 | 022K67841 запросить цену → | ROLL ASSY-EXIT LOW | |
| 25.11.10 | 022K67870 запросить цену → | ROLLER ASSY-PINCH, EXIT | |
| 25.11.11 | 022K67880 запросить цену → | ROLLER ASSY-PINCH, EXIT | |
| 25.11.12 | 006K23850 запросить цену → | SHAFT ASSY-PADDLE | |
| 25.11.13 | 423W25554 запросить цену → | BELT-SYNCRONUS Z55 | |
| 25.11.14 | 020E37730 запросить цену → | PULLEY T17 | |
| 25.11.16 | 020E37740 запросить цену → | PULLEY | |
| 25.11.18 | 020E37690 запросить цену → | PULLEY T20 | |
| 25.11.20 | 020E37660 запросить цену → | PULLEY T20 | |
| 25.11.21 | 020E37670 запросить цену → | PULLEY T44/Z20 |
PL25.12 Finisher Transport (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.12.07 | 050E89760 запросить цену → | GATE-BUFFER | |
| 25.12.10 | 054K27181 запросить цену → | CHUTE ASSY BUFFER TOP (with 11, 12) | |
| 25.12.13 | 022K67891 запросить цену → | ROLL ASSY-BUFFER | |
| 25.12.14 | 054K27160 запросить цену → | CHUTE ASSY-BUFFER BOTTOM (with 8, 15) | |
| 25.12.16 | 054K27112 запросить цену → | CHUTE ASSY-UPPER, ENT (with 17-19) | |
| 25.12.19 | 130E87370 запросить цену → | SENSOR | |
| 25.12.20 | 022K67811 запросить цену → | ROLL ASSY-ENT | |
| 25.12.21 | 127K40282 запросить цену → | MOTOR ASSY | |
| 25.12.23 | 423W87054 запросить цену → | BELT | |
| 25.12.25 | 809E56840 запросить цену → | SPRING-TENSION | |
| 25.12.28 | 807E04711 запросить цену → | GEAR Z46 | |
| 25.12.30 | 012E11991 запросить цену → | LINK-BUFFER | |
| 25.12.32 | 015K65810 запросить цену → | BRACKET ASSY SOL | |
| 25.12.33 | 012E11980 запросить цену → | LINK | |
| 25.12.34 | 015K65821 запросить цену → | BRACKET ASSY SOL |
PL25.13 Finisher Transport (2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.13.01 | 054K27192 запросить цену → | CHUTE ASSY UPPER, TOP EXIT R (with 2, 3) | |
| 25.13.05 | 022K67830 запросить цену → | ROLL ASSY-EXIT TOP | |
| 25.13.18 | 022K67821 запросить цену → | ROLL ASSY-TRANSPORT | |
| 25.13.25 | 020E37700 запросить цену → | PULLEY T20/Z20 | |
| 25.13.26 | 807E04720 запросить цену → | GEAR | |
| 25.13.27 | 423W40054 запросить цену → | BELT | |
| 25.13.28 | 423W86454 запросить цену → | BELT |
PL25.14 Finisher Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.14.03 | 960K17130 запросить цену → | PWB H-TRA | |
| 25.14.05B | 960K51050 запросить цену → | PWB MAIN-C | |
| 25.14.08 | 962K38740 запросить цену → | HARNESS ASSY AC INLET | |
| 25.14.09 | 105K21082 запросить цену → | LVPS-C |
PL25.15 Finisher Harness
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25.15.01 | 962K27610 запросить цену → | HARNESS ASSY MAIN SNR | |
| 25.15.02 | 962K27621 запросить цену → | HARNESS ASSY MAIN DRIVE | |
| 25.15.03 | 962K27550 запросить цену → | FINISHER TO IOT I/F CABLE | |
| 25.15.04 | 962K27701 запросить цену → | HARNESS ASSY X'PORT ENT SNR | |
| 25.15.05 | 962K27711 запросить цену → | HARNESS ASSY BUFFER SNR | |
| 25.15.06 | 962K27691 запросить цену → | HARNESS ASSY TOP EXIT SNR | |
| 25.15.10 | 962K27570 запросить цену → | HARNESS ASSY LVPS | |
| 25.15.11 | 962K27580 запросить цену → | HARNESS ASSY INTERLOCK |
PL20.3 PL 20.2 Tray (1/2) & Feeder (1/2)
PL20.4 PL 20.2 Tray (1/2) & Feeder (1/2)
PL21.1 Tandem Tray
PL21.4 PL 21.3 Tray 4
PL21.5 PL 21.5 Feeder (2/3)
PL21.6 PL 21.4 Feeder (1/3)
PL21.7 PL 21.7 Transportation
PL21.8 PL 21.8 Drive & Electrical
PL23.2 Duplex Unit
