OKI B6200 / 6300 — каталог запчастей со схемами

Содержание

• PL1.1 Cover
• PL2.1 150 Paper Cassette
• PL3.1 250 Paper Cassette
• PL4.1 550 Paper Cassette
• PL5.1 150 Paper Feeder
• PL6.1 250 Paper Feeder
• PL8.1 Xero
• PL9.1 250 Paper Exit
• PL10.1 500 Paper Exit
• PL11.1 Frame & Drive
• PL12.1 Electrical
• PL10.2 PL10.2 500 Paper Exit (2/2) & Option Face Up Tray [Illustration]

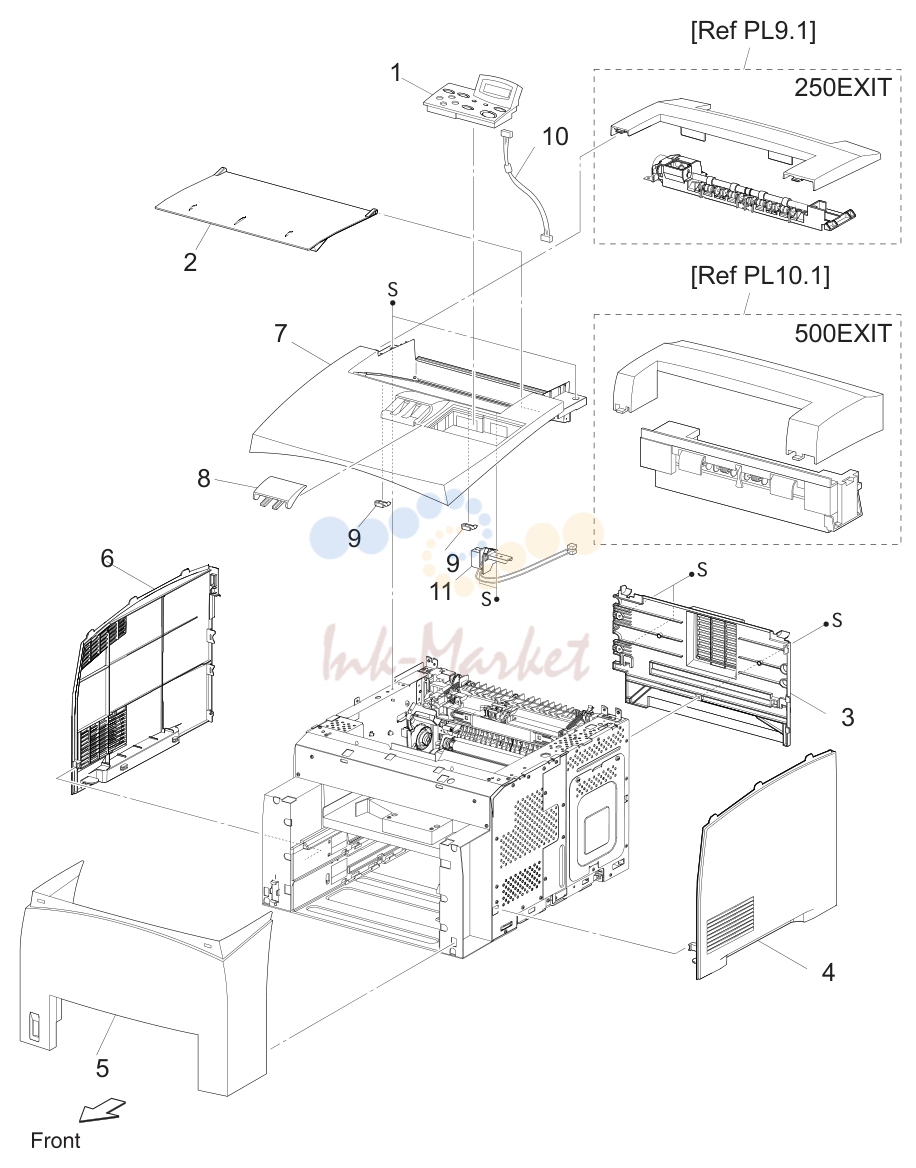

PL1.1 Cover

№	Артикул	Альт. артикул	Описание
1	802K55689 запросить цену →		OPERATION PANEL, [B62/63]
2	802E60864 запросить цену →		Cover Open ODC, B62/B63
3	604K16491 запросить цену →		COVER REAR 34PPM, [B62/63]
5	802E60843 запросить цену →		Cover Front, B6200
6	802E60882 запросить цену →		Cover Left ODC, B62/B63
7	802E60854 запросить цену →		Cover Top ODC, B62/B63
10	962K30480 запросить цену →		HARNESS ASSY PANEL, [B62/63]
11	110K11894 запросить цену →		SWITCH I/L ASSY (J144,J411), [B62/63]

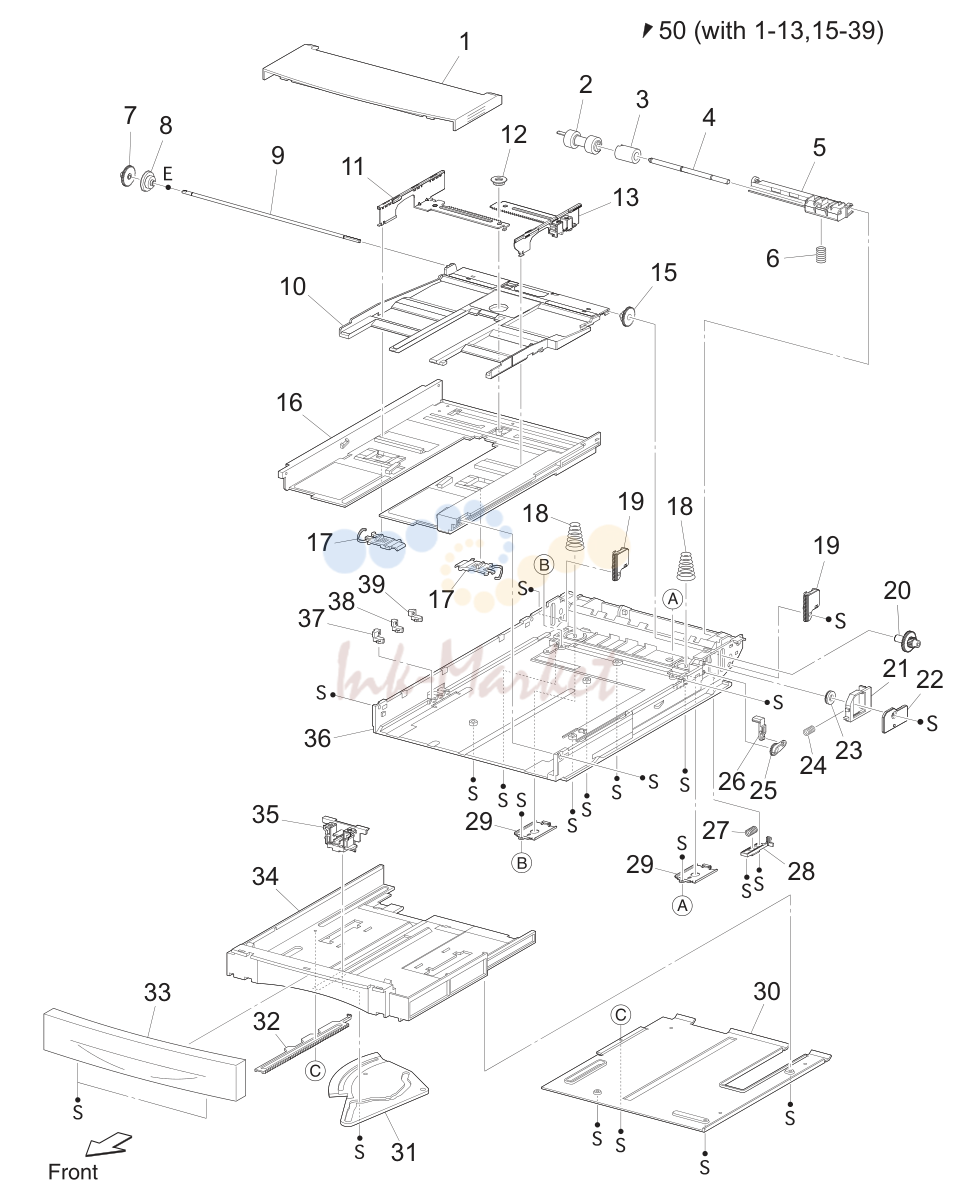

PL2.1 150 Paper Cassette

№	Артикул	Альт. артикул	Описание
6	809E37500 запросить цену →		Spring Retard, B62/63
50	084K15375 запросить цену →		150 Paper Cassette, B62/B63

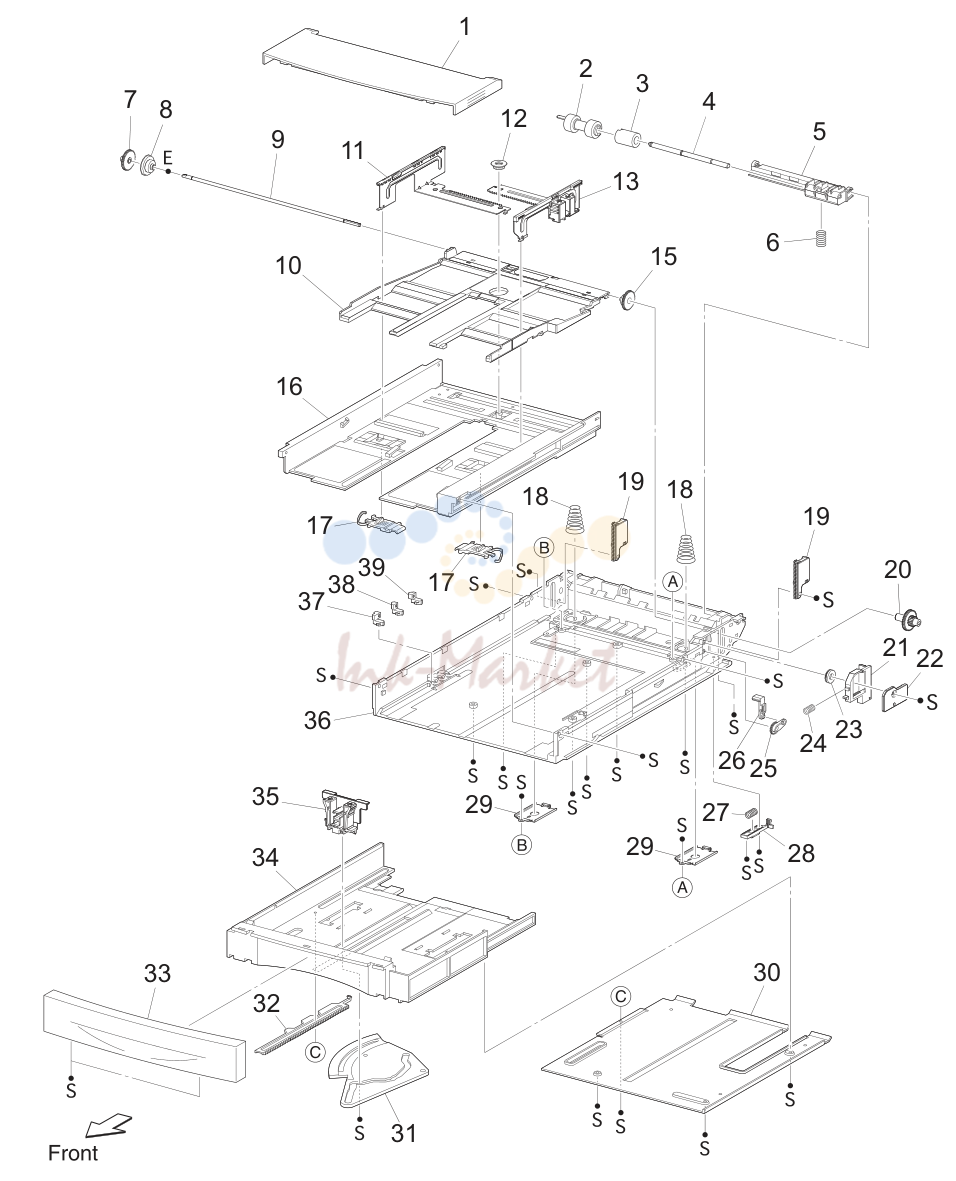

PL3.1 250 Paper Cassette

№	Артикул	Альт. артикул	Описание
50	084K15394 запросить цену →		250 Paper Cassette, B6200

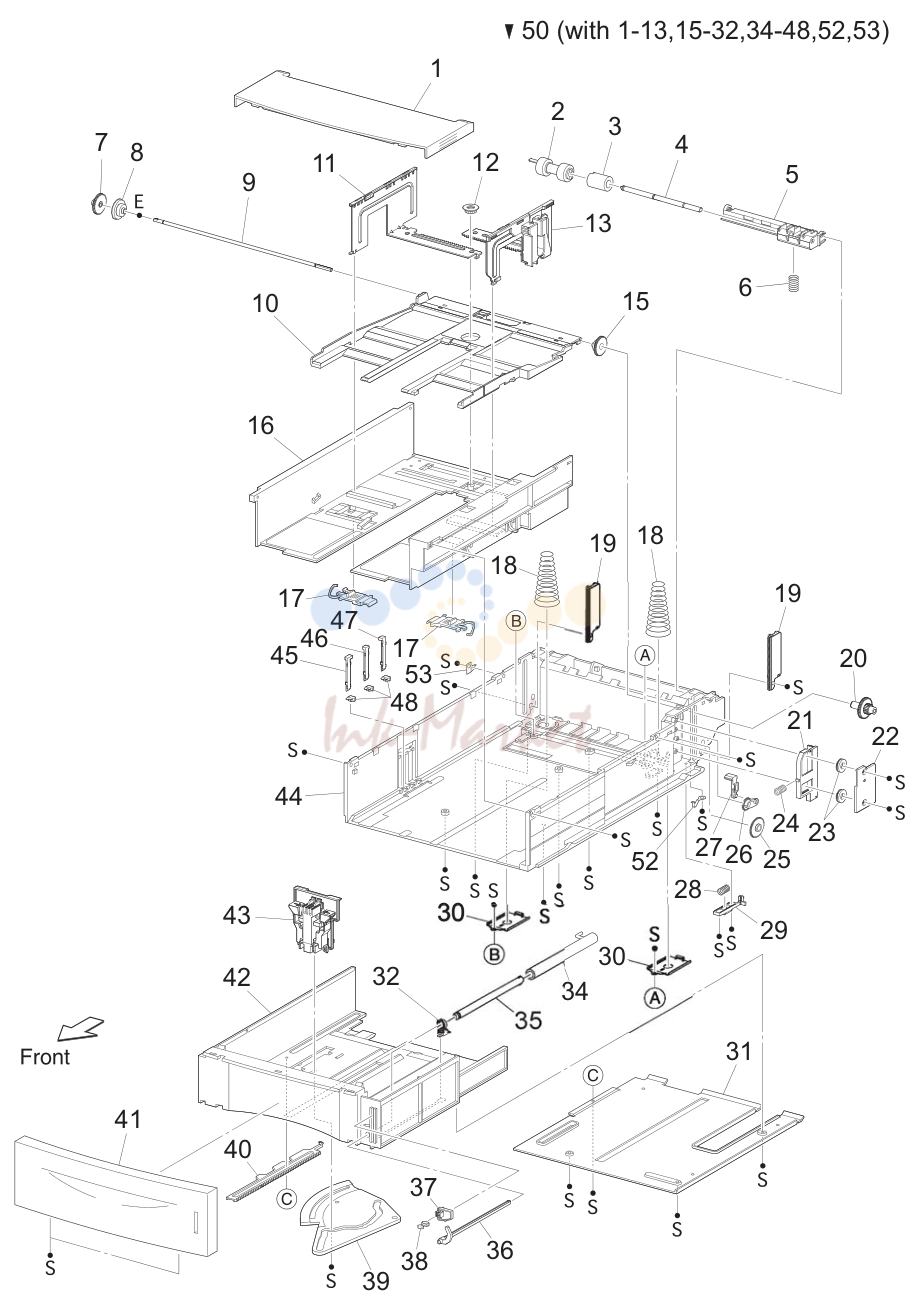

PL4.1 550 Paper Cassette

№	Артикул	Альт. артикул	Описание
50	084K15436 запросить цену →		550 PAPER CASSETTE, [B62/63]

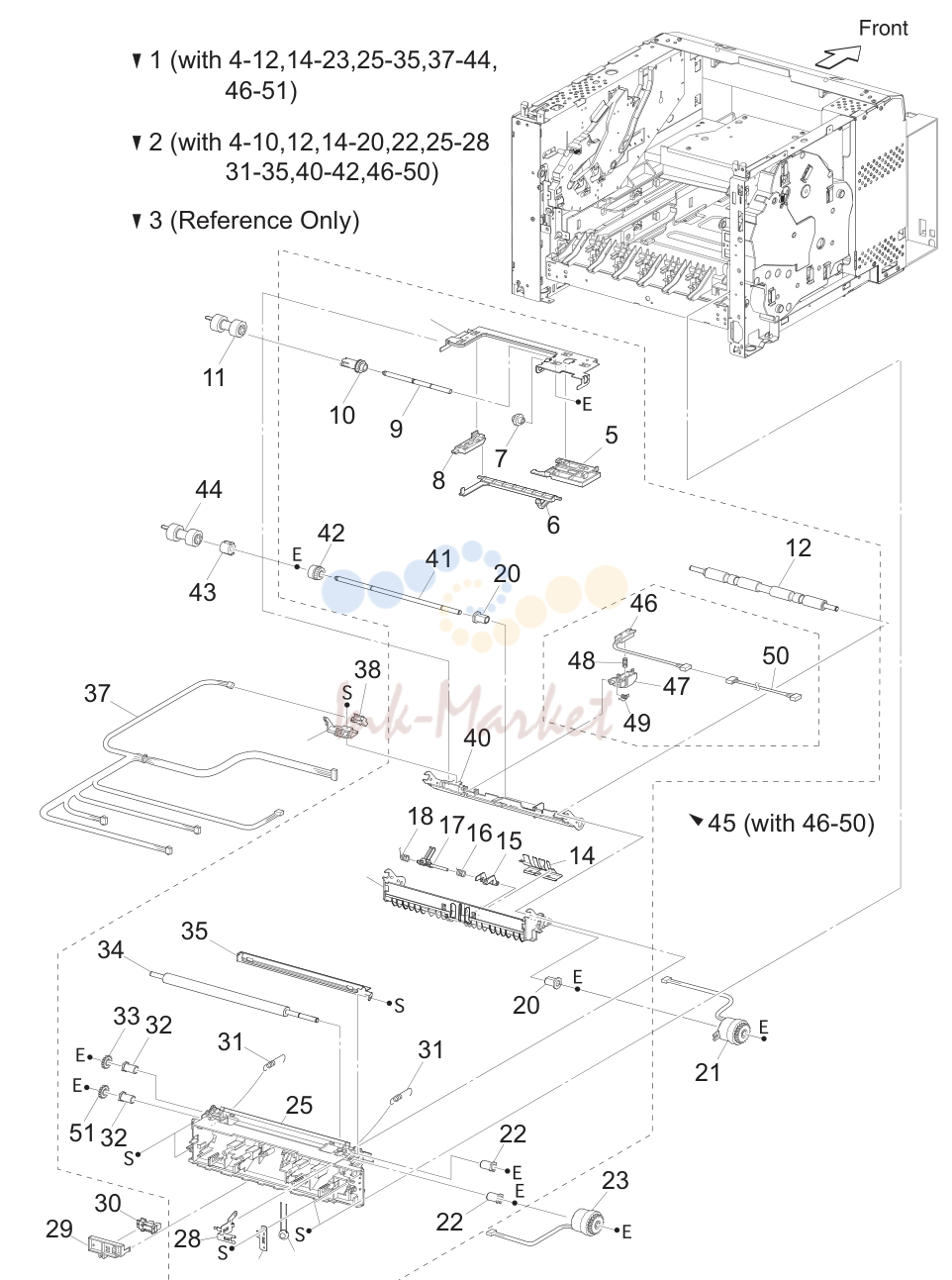

PL5.1 150 Paper Feeder

№	Артикул	Альт. артикул	Описание
1	604K16684 запросить цену →		150 FEED ASSY (with2-49), [B62/63]
6	120E21622 запросить цену →		ACTUATOR NO PAPER, [B62/63]
7	007E74881 запросить цену →		GEAR IDLER NUDGER, [B62/63]
10	059K25270 запросить цену →		GEAR NUDGER, [B62/63]
12	059E97833 запросить цену →		ROLL REGI RUBBER, [B62/63]
15	120E21296 запросить цену →		ACTUATOR A, [B62/63]
16	809E55660 запросить цену →		SPRING REGI SNR B, [B62/63]
17	120E21305 запросить цену →		ACTUATOR B, [B62/63]
18	809E55650 запросить цену →		SPRING REGI SNR A, [B62/63]
21	121K28511 запросить цену →		CLUTCH ASSY PH (J242), [B62/63]
30	130K63603 запросить цену →		SENSOR TONER ASSY (with46-49),
31	809E41093 запросить цену →		SPRING REGI, [B62/63]
33	807E01290 запросить цену →		GEAR REGI BUBBER (BLACK), [B62/63]
42	005E16951 запросить цену →		CLUTCH ONEWAY NUDGER, [B62/63]
43	005E16941 запросить цену →		CLUTCH ONEWAY FEED, [B62/63]

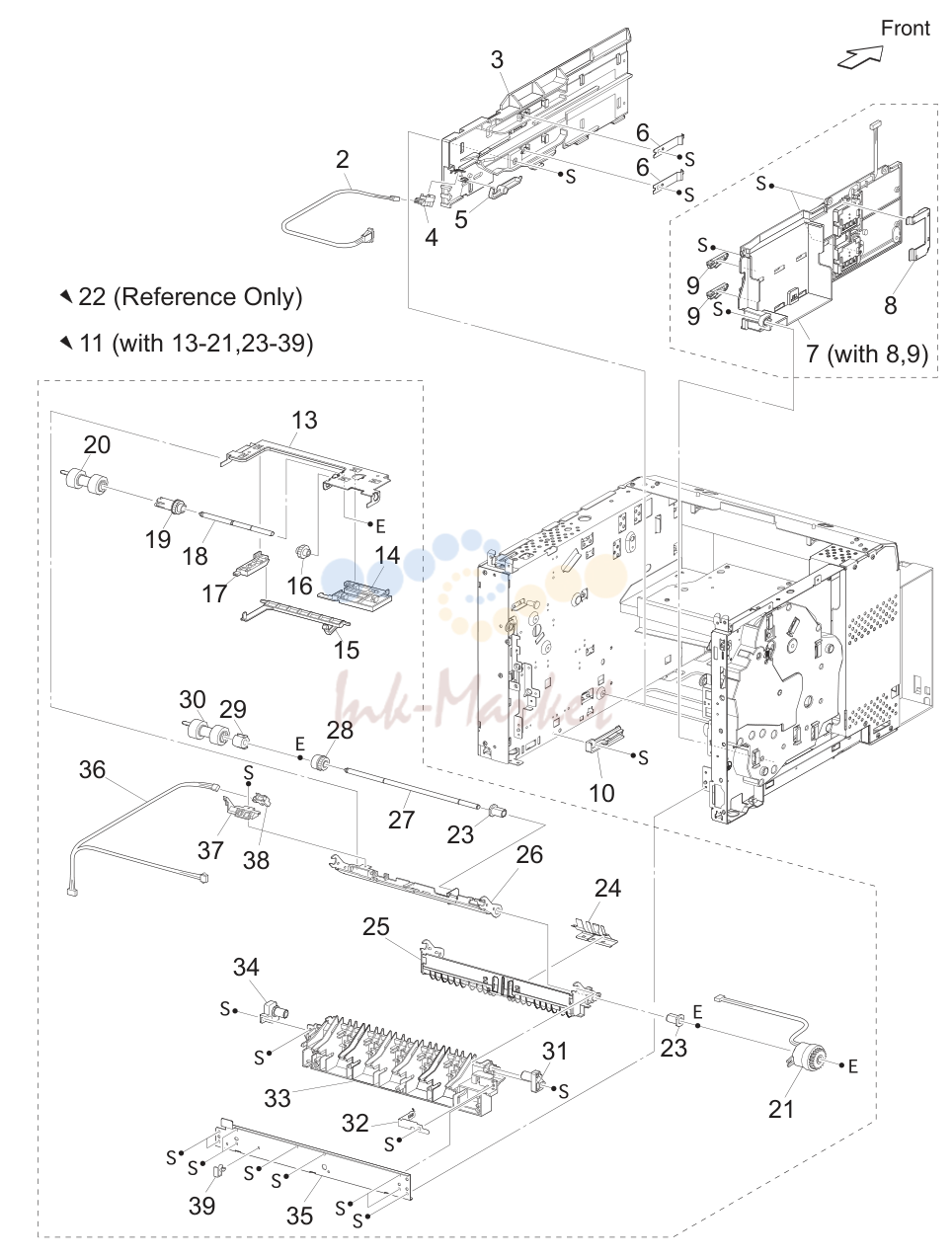

PL6.1 250 Paper Feeder

№	Артикул	Альт. артикул	Описание
3	032E18795 запросить цену →		Guide Assy Right, B6300
5	120E21311 запросить цену →		ACTUATOR, [B62/63]
7	032K96838 запросить цену →		Guide Tray Left, B6200/6300
9	003E59231 запросить цену →		LOCK CST L, [B62/63]
11	022K66966 запросить цену →		250 FEED ASSY (with12-39), [B62/63]

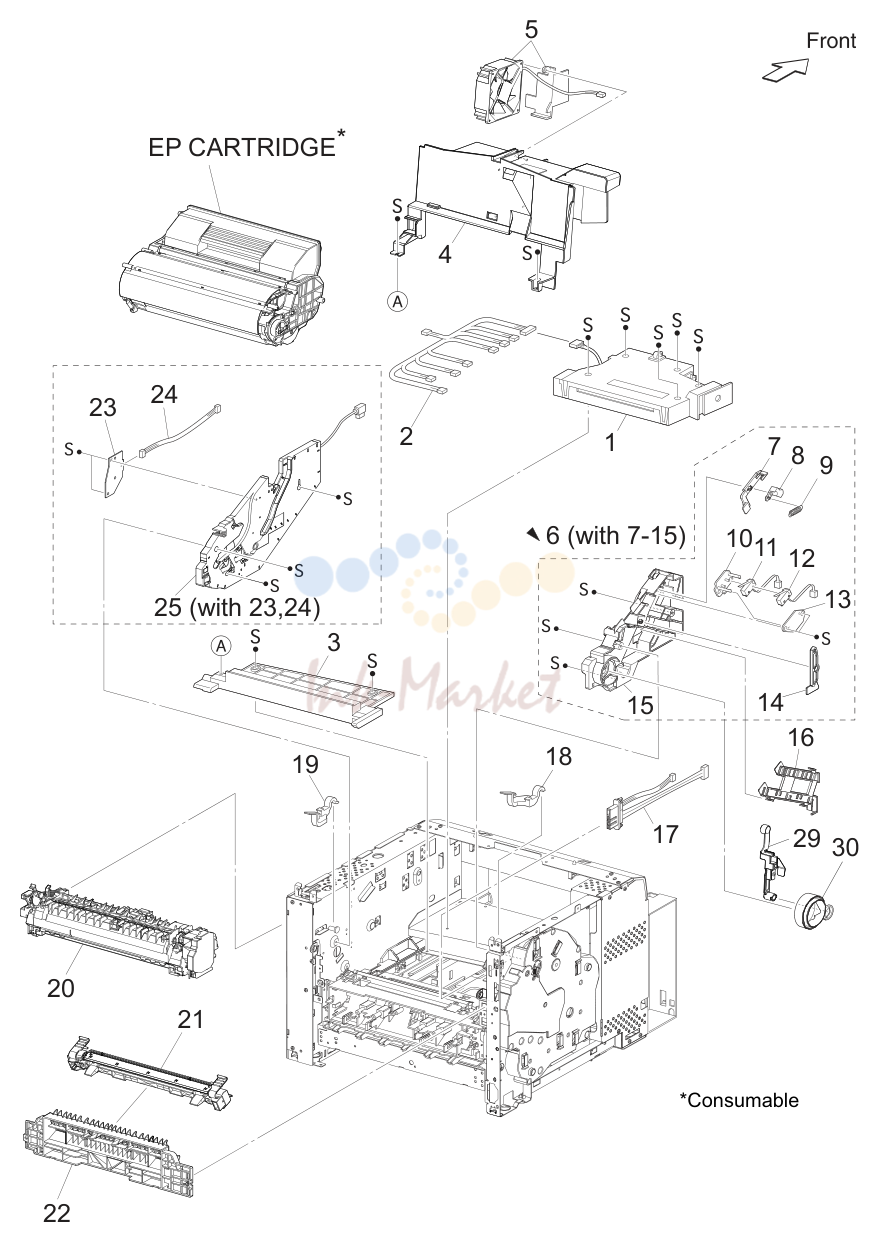

PL8.1 Xero

№	Артикул	Альт. артикул	Описание
1	084K13134 запросить цену →		ROS ASSY 24PPM , [B6200]
1	084K13156 запросить цену →		ROS ASSY 34PPM , [63]
2	962K13791 запросить цену →		HARNESS ASSY ROS 24PPM , [B62/63]
2	962K13841 запросить цену →		HARNESS ASSY ROS 34PPM, [B62/63]
5	127K39391 запросить цену →		FAN SUB (J270), [B62/63]
7	032E18394 запросить цену →		GUIDE ASSY SL, B6200/6300
11	962K09923 запросить цену →		INTERLOCK S/W 24V (J45), [B62/
12	962K22540 запросить цену →		INTERLOCK S/W 5V, [B62/63]
17	962K12942 запросить цену →		HARNESS ASSY FUSER 220V, [B62
18	011E12904 запросить цену →		LEVER FUSER LH 24PPM, [B62/63]
18	011E13362 запросить цену →		LEVER FUSER LH 34PPM, [B62/63]
19	011E12915 запросить цену →		LEVER FUSER RH 24PPM, [B62/63]
19	011E13373 запросить цену →		LEVER FUSER RH 34PPM, [B62/63]
20	604K28543 запросить цену →		FUSER ASSY 34PPM (with26-28), [B6300]
20	604K28563 запросить цену →		FUSER ASSY 24PPM (with26-28), [B6200]
21	802K49747 запросить цену →		BTR ASSY, [B62/63]
22	054K26060 запросить цену →		CHUTE TRANSFER 24PPM, [B62/63]
22	054K26071 запросить цену →		CHUTE TRANSFER 34PPM, [B62/63]
23	160K91084 запросить цену →		PWBA ASSY ANT (P150), [B62/63]
24	962K12933 запросить цену →		HARNESS ASSY ANT (J15-J150), [
29	012K94352 запросить цену →		LEVER LINK, [B62/63]
30	012E10561 запросить цену →		LINK GEAR 3, [B62/63]

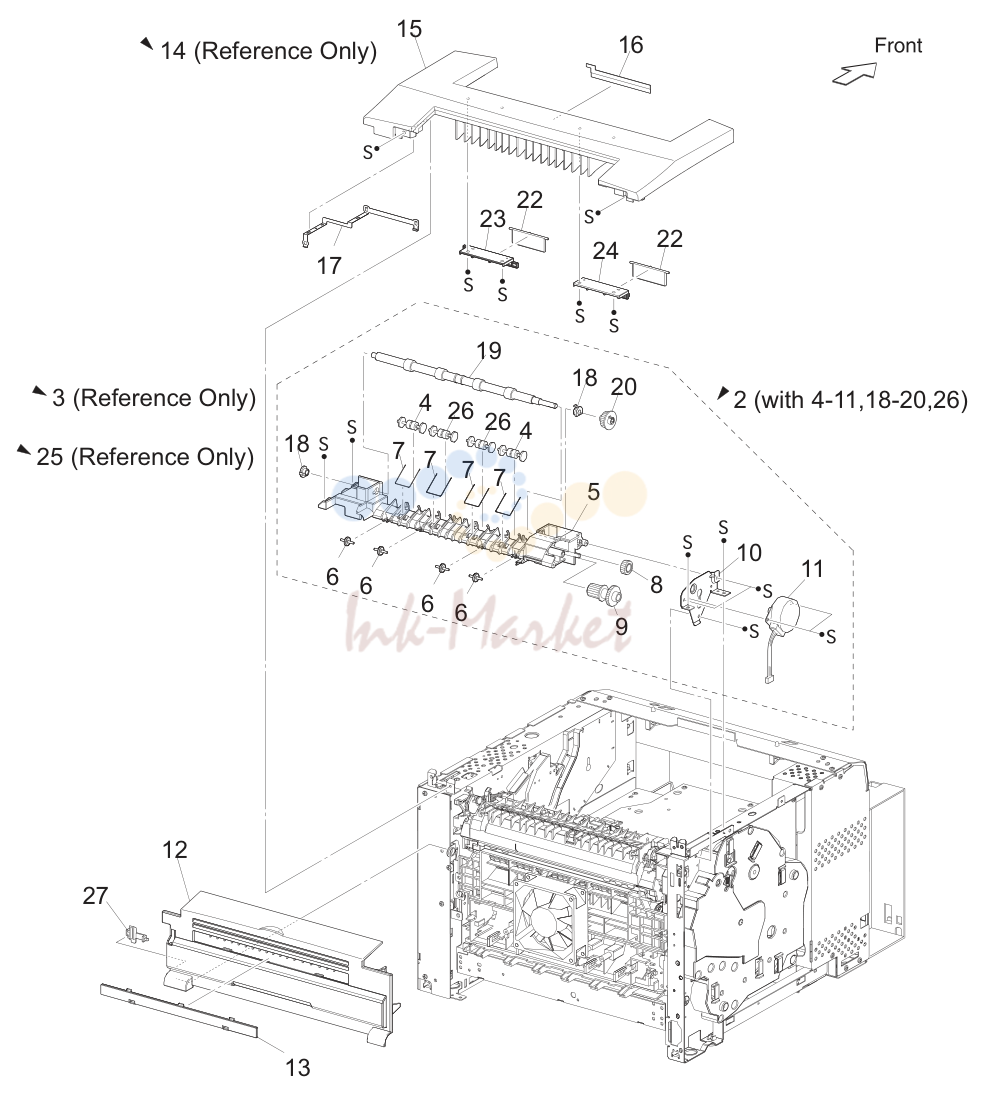

PL9.1 250 Paper Exit

№	Артикул	Альт. артикул	Описание
2	054K23667 запросить цену →		Chute LW Ext 2 Assy, B6200
4	059E01530 запросить цену →		ROLL PINCH EXIT, [B62/63]
7	809E14740 запросить цену →		SPRING PINCH EXIT, [B62/63]
9	007E77071 запросить цену →		GEAR 16/49, [B62/63]
11	127K36931 запросить цену →		MOTOR ASSY EXIT (J103), [B62/63]
18	013E23341 запросить цену →		BEARING EXIT, [B62/63]
20	007E77080 запросить цену →		GEAR 21, [B62/63]

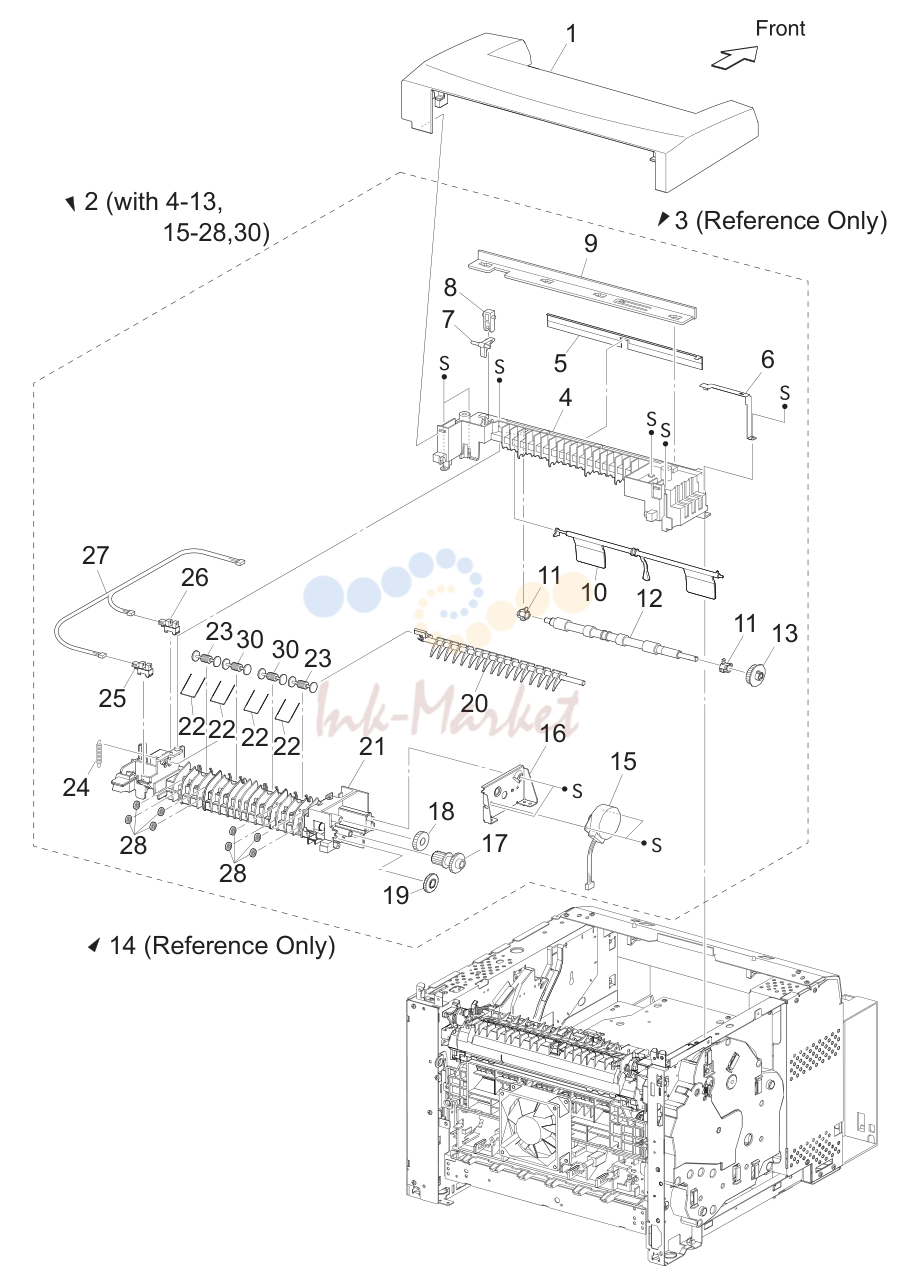

PL10.1 500 Paper Exit

№	Артикул	Альт. артикул	Описание
1	604K16583 запросить цену →		Cover Exit 500, B6200
2	084K15664 запросить цену →		Exit Assembly, B6300
7	012E10801 запросить цену →		LINK GATE OCT, [B62/63]
10	120K92120 запросить цену →		ACTUATOR FULL STACK, [B62/63]
12	059K24974 запросить цену →		ROLL EXIT, [B62/63]
18	007E77101 запросить цену →		GEAR 25-2, [B62/63]
19	007E77091 запросить цену →		GEAR 25-1, [B62/63]
8	809E40100 запросить цену →		SPRING GATE OCT, [B62/63]
28	059E97930 запросить цену →		ROLLER EXIT 500, [B62/63]

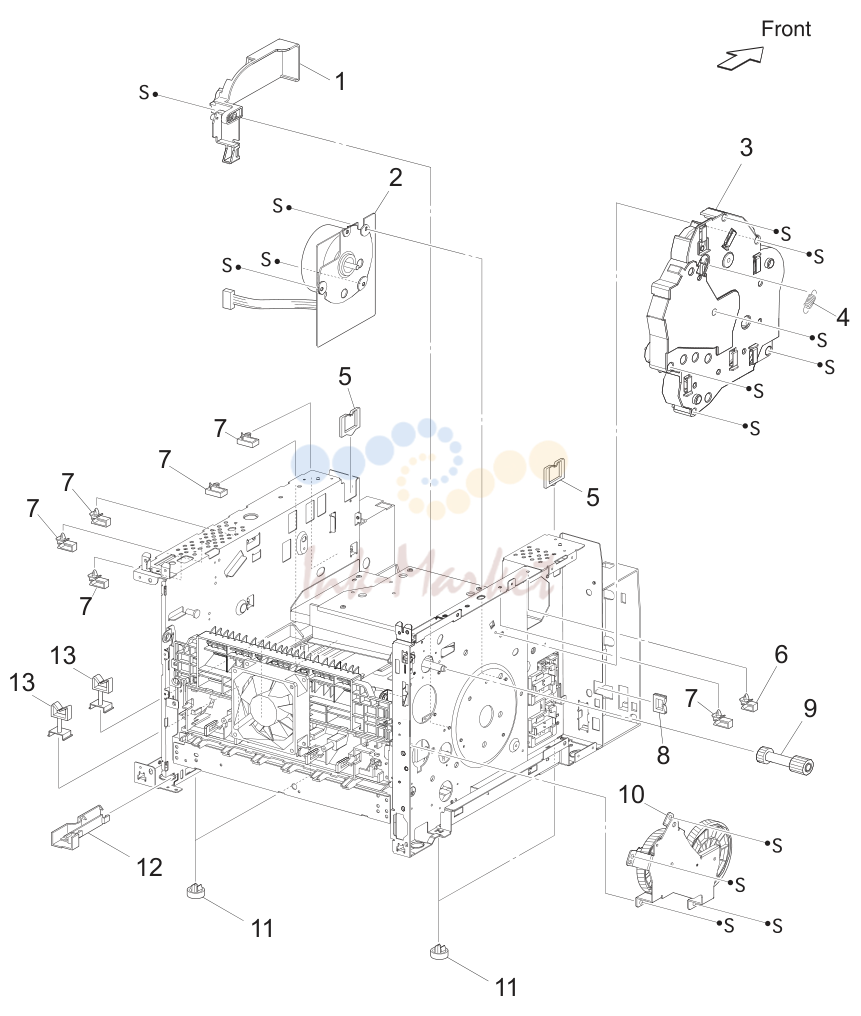

PL11.1 Frame & Drive

№	Артикул	Альт. артикул	Описание
2	127K36816 запросить цену →		MAIN MOTOR (J43) 24PPM, [B62/63]
2	127K36825 запросить цену →		MAIN MOTOR (J43) 34PPM, [B62/63]
3	007K88941 запросить цену →		GEAR ASSY HOUSING 24PPM, [B62/63]
3	604K16670 запросить цену →		GEAR ASSY HOUSING 34PPM, [B62/63]
4	809E37302 запросить цену →		SPRING RELEASE, [B62/63]
9	807E02560 запросить цену →		GEAR 9, [B62/63]
10	007K87753 запросить цену →		GEAR ASSY PLATE 34PPM, [B62/63]
10	007K89040 запросить цену →		GEAR ASSY PLATE 24PPM, [B62/63]

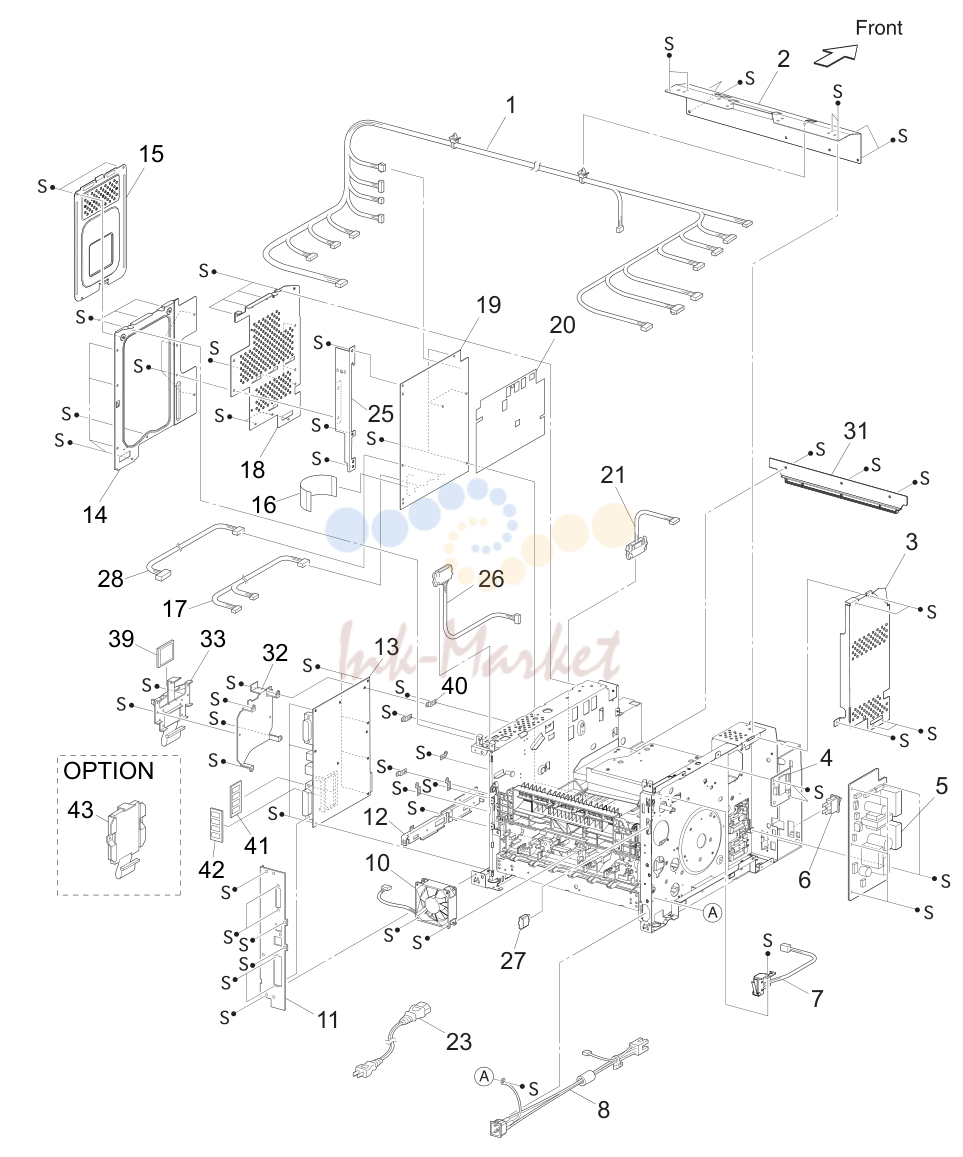

PL12.1 Electrical

№	Артикул	Альт. артикул	Описание
4	160K91992 запросить цену →		PWBA EXIT MOTOR, [B62/63]
5	105K20267 запросить цену →		LVPS 220V, [B62/63]
7	110K11624 запросить цену →		INTERLOCK S/W REAR (J44), [B62
10	127E83610 запросить цену →		FAN MAIN (J244), [B62/63]
11	101E16632 запросить цену →		PANEL REAR, [B62/63]
13	960K28743 запросить цену →		PWBA ESS 24PPM 220V, [B6200]
13	960K40191 запросить цену →		PWBA ESS 34PPM 220V, [B6300]
16	962K13460 запросить цену →		FFC ASSY ESS (P28-CNVD), [B62/63]
17	962K14194 запросить цену →		HARNESS ASSY CHUTE, [B62/63]
19	675K24242 запросить цену →		HVPS/MCU 34PPM 1200DPI 220V, [B6300]
19	675K24252 запросить цену →		HVPS/MCU 24PPM 1200DPI 220V, [B62]
21	962K08162 запросить цену →		HARNESS ASSY FDR1 (J20-P2083), B62/63/65
26	962K19901 запросить цену →		HARNESS ASSY OCT 1, [B62/63]
28	962K14292 запросить цену →		HARNESS ASSY TONER 2, [B62/63]
98	604K11192 ✓ в наличии		KIT ROLL ASSY RETARD (3pcs), [B62/63]

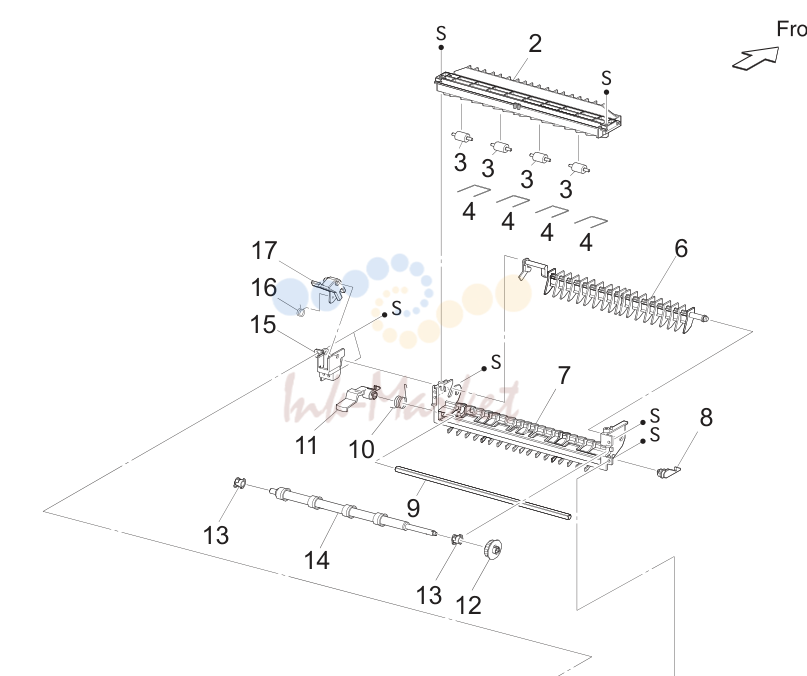

PL10.2 PL10.2 500 Paper Exit (2/2) & Option Face Up Tray [Illustration]
