OKI 4500 — каталог запчастей со схемами

Содержание

• 1. OKIOFFICE84/OKIFAX 4500
• 2. OKIOFFICE84/OKIFAX 4500
• 3. OKIOFFICE84/OKIFAX 4500
• 4. OKIOFFICE84/OKIFAX 4500
• 5. OKIOFFICE84/OKIFAX 4500
• 6. OKIOFFICE84/OKIFAX 4500
• 7. OKIOFFICE84/OKIFAX 4500
• 8. OKIOFFICE84/OKIFAX 4500
• 9. OKIOFFICE84/OKIFAX 4500

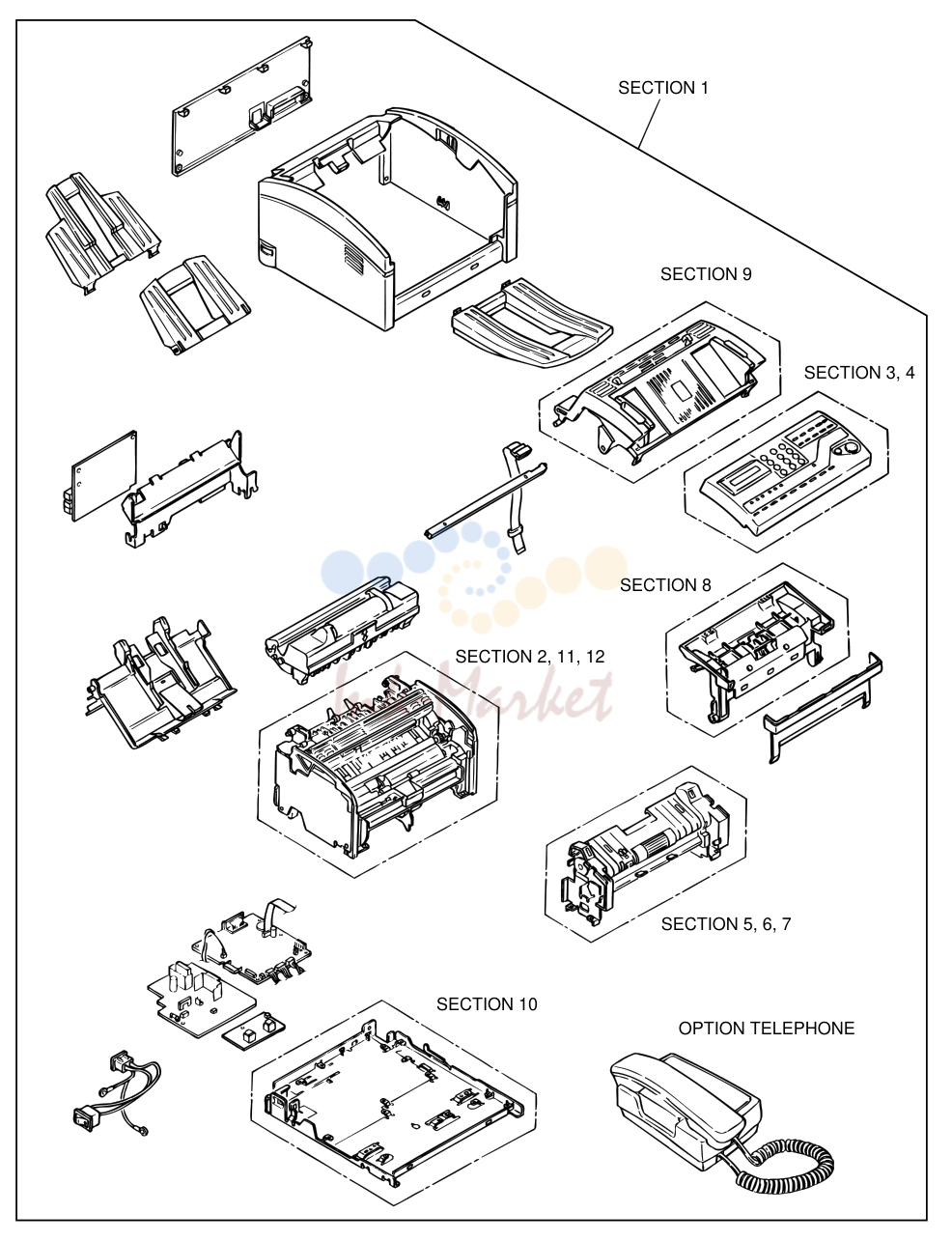

1. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1			Unit-Printer Refer to Section
2			HOLDER-ASSY Refer to Section
3	4YA4116-1228G001 запросить цену →		LED HEAD General specification-31B
4	4YX4083-1134G001 запросить цену →		CABLE FLAT ASSY.
5			Refer to Section
6			EP Unit Specification 1 Consumable
9	40687601 запросить цену →		Board-R51
11	40605601 запросить цену →		H.V. Board P6L
13	40672901 запросить цену →		Plate Assy.-Base (A)
14	40023901 запросить цену →		Bracket-Package
15	40236401 запросить цену →		Plate Assy. - Shield (HV)
17	40019203 запросить цену →		Frame Assy.-Scanner L 1 300dpi
18	40021002 запросить цену →		Frame Assy.-Scanner (U)
19			OPE Panel Assy. 1 Refer to Section 3,
26	40026101 запросить цену →		Spring-TC
27	40024001 запросить цену →		Guide-Paper (U)
28	4PP4083-6168P001 запросить цену →		HEAD Spring
29	40024101 запросить цену →		Guide-Paper (L)
31			B Tapping Screw
32			B Tapping Screw FA
33			B Screw B
34			Screw
35			Screw
36	40773601 запросить цену →		Sheet-Shield (LED)
39	40140801 запросить цену →		Bracket-Damper
40	40148201 запросить цену →		Gear-Damper
44			Screw-Tapping (S-M2)
50	NB3201-1211P001 запросить цену →		CARRIER SHEET 1 GER, Bosch
51	223A7010P0003 запросить цену →	TM-6-DC1	Connector-Plug 1 GER, Bosch
54	40332701 запросить цену →		Label-Manual Slot 1 For OKIOFFICE84

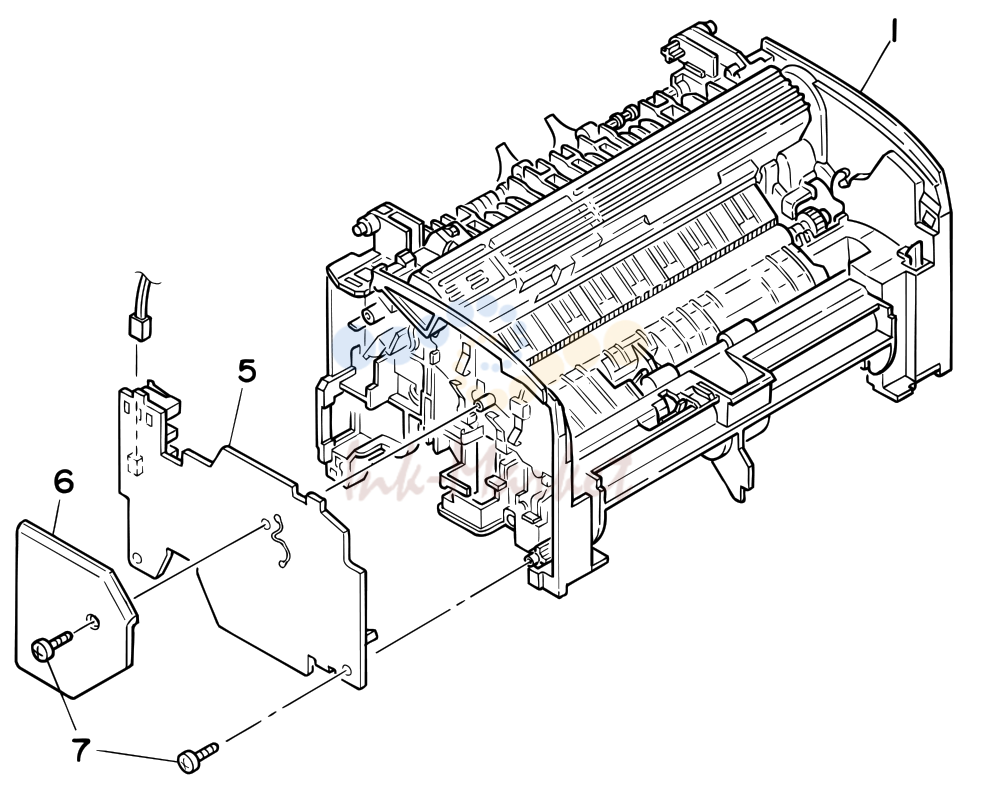

2. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1			Printer Unit Assembly See Section
5	40607401 запросить цену →		H.V. Board P2H
6	40413401 запросить цену →		Cover-HV
7			Screw F

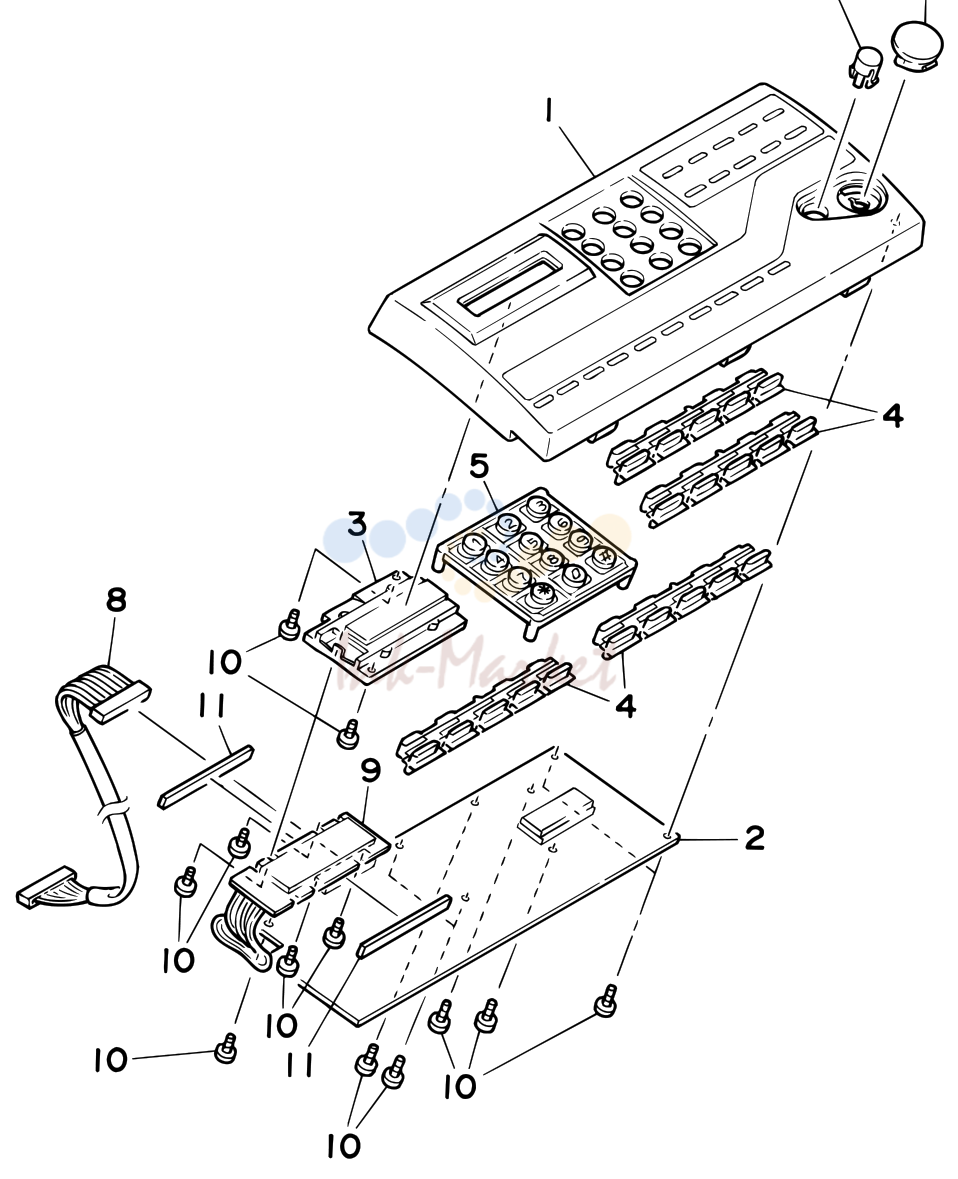

3. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1			Case-OPE(T)
2	40086701 запросить цену →		Board-04W
3			Holder-LCD
4			Button-Function
5	PP4120-1067P001 запросить цену →		Ten Key (Round)
9	4YB4134-1009P001 запросить цену →		LCD
10			B SCREW A
11	4PB4120-1113P001 запросить цену →		Rubber Connector

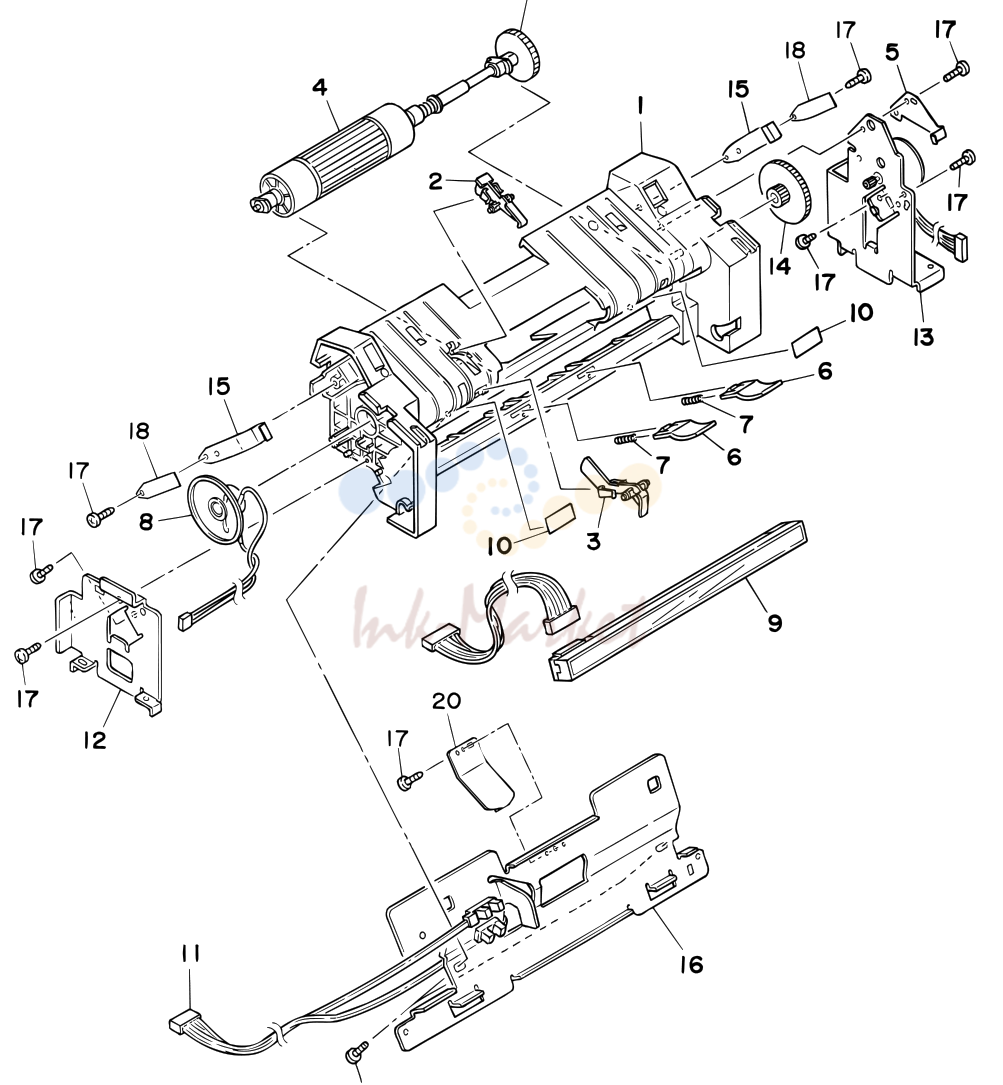

4. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1			Frame-Scanner (L)
2	40019401 запросить цену →		Lever-PC1
3	40019501 запросить цену →		Lever-PC2
4	40019601 запросить цену →		Roller Assy.-ADF
5	40020201 запросить цену →		Plate-Earth ADF
6	40020601 запросить цену →		Piece-Exit
7	40020703 запросить цену →		Spring-Exit
8	40127501 запросить цену →		CONN Cord-Speaker
9	40141401 запросить цену →		CONTACT IMAGE SENSOR-A4 1 300dpi
10	40644701 запросить цену →		Film-Guide (CIS)
11			Refer to Section
12			Plate-Scanner (L)
13			Plate Assy.-Scanner (R)
14	40020301 запросить цену →		Gear-Z95/14
15	40020501 запросить цену →		Spring-Latch
16			Plate Assy.-Scanner (B)
17			B Screw FA
18	40153801 запросить цену →		Spring-Reinforcement
19	40025201 запросить цену →		Gear-Z38
20	40024501 запросить цену →		Spring-CIS
1			Plate-Scanner (R)
2	4YB4120-1036P001 запросить цену →		S-Motor 151/175
3			B SCREW FA

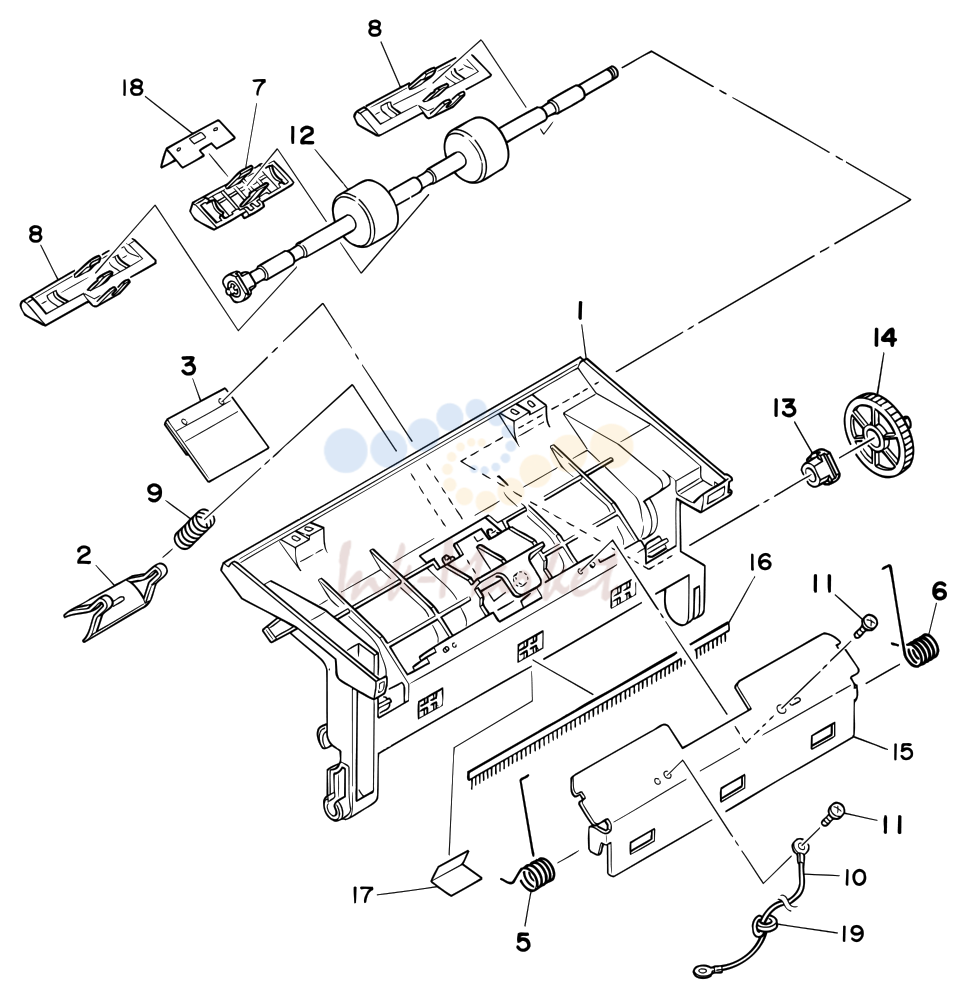

5. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1			Frame-Scanner (U)
2	4PP3527-5153P001 запросить цену →		BACK-UP PLATE
3	40267001 запросить цену →		SEPARATION RUBBER ASSEMBLY
5	40021401 запросить цену →		Spring-Pinch (L)
6	40021501 запросить цену →		Spring-Pinch (R)
7	40745801 запросить цену →		Guide-Sensor (A)
8	40021701 запросить цену →		Guide-Sensor (B)
9	40481101 запросить цену →		ADF SPRING
10	40199101 запросить цену →		Cord-Earth
11			B SCREW FA
12	40021202 запросить цену →		Roller Assy.-Sensor
13	40022001 запросить цену →		Bearing-S
14	40020801 запросить цену →		Gear-Z31
15			Plate-Support
16	40026301 запросить цену →		Bar-Discharge
17	40461301 запросить цену →		Film-Exit (DOC)
18	40745901 запросить цену →		Film-Guide (A)
19	1051002C0001 запросить цену →	TR-13-7-6	Core 1 Except ODA

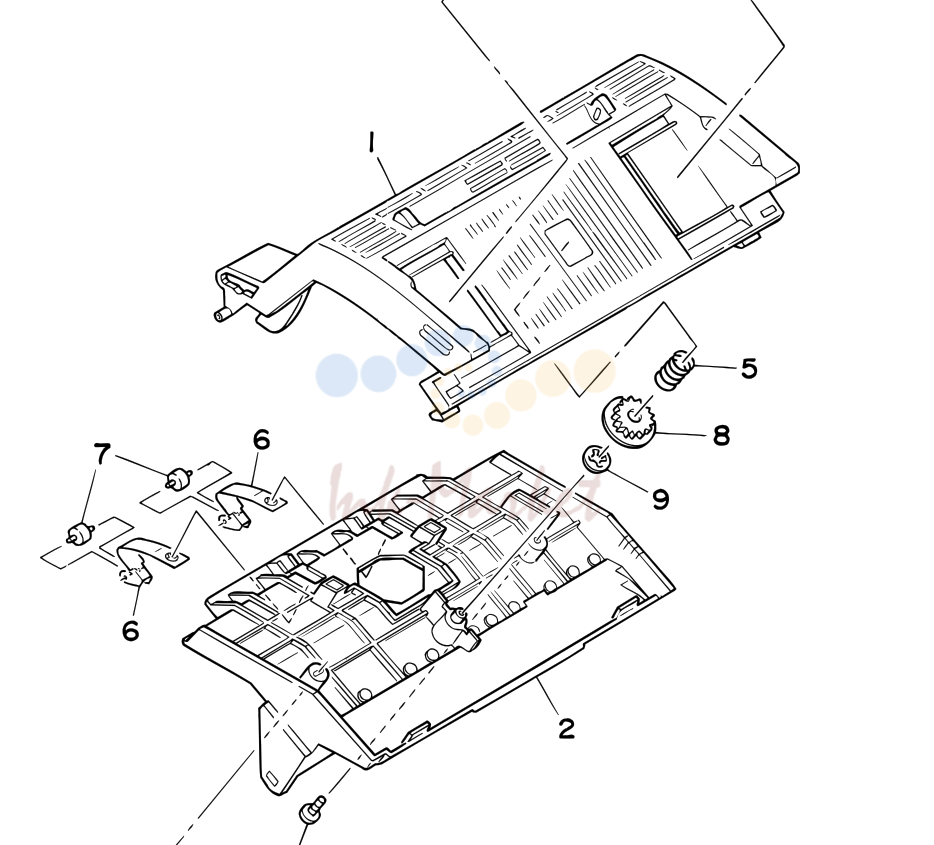

6. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1			Cover-Top
2	40606701 запросить цену →		Holder-LED (A)
3			Guide-Document (L)
4			Guide-Document (R)
5	40022601 запросить цену →		Spring-D
6	4PP4128-1268P001 запросить цену →		PLATE EXIT
7	4PP4083-2024P001 запросить цену →		EJECT ROLLER A
8	4PP4083-2328P003 запросить цену →		PINION GEAR B
9			CS RING
10			B SCREW FA
1			Plate-Base
2			RUBBER A
3	40606901 запросить цену →		Sheet-Insulation
4	40128001 запросить цену →		Cord-Falt (FUJI CARD)
5			Sheet-FG

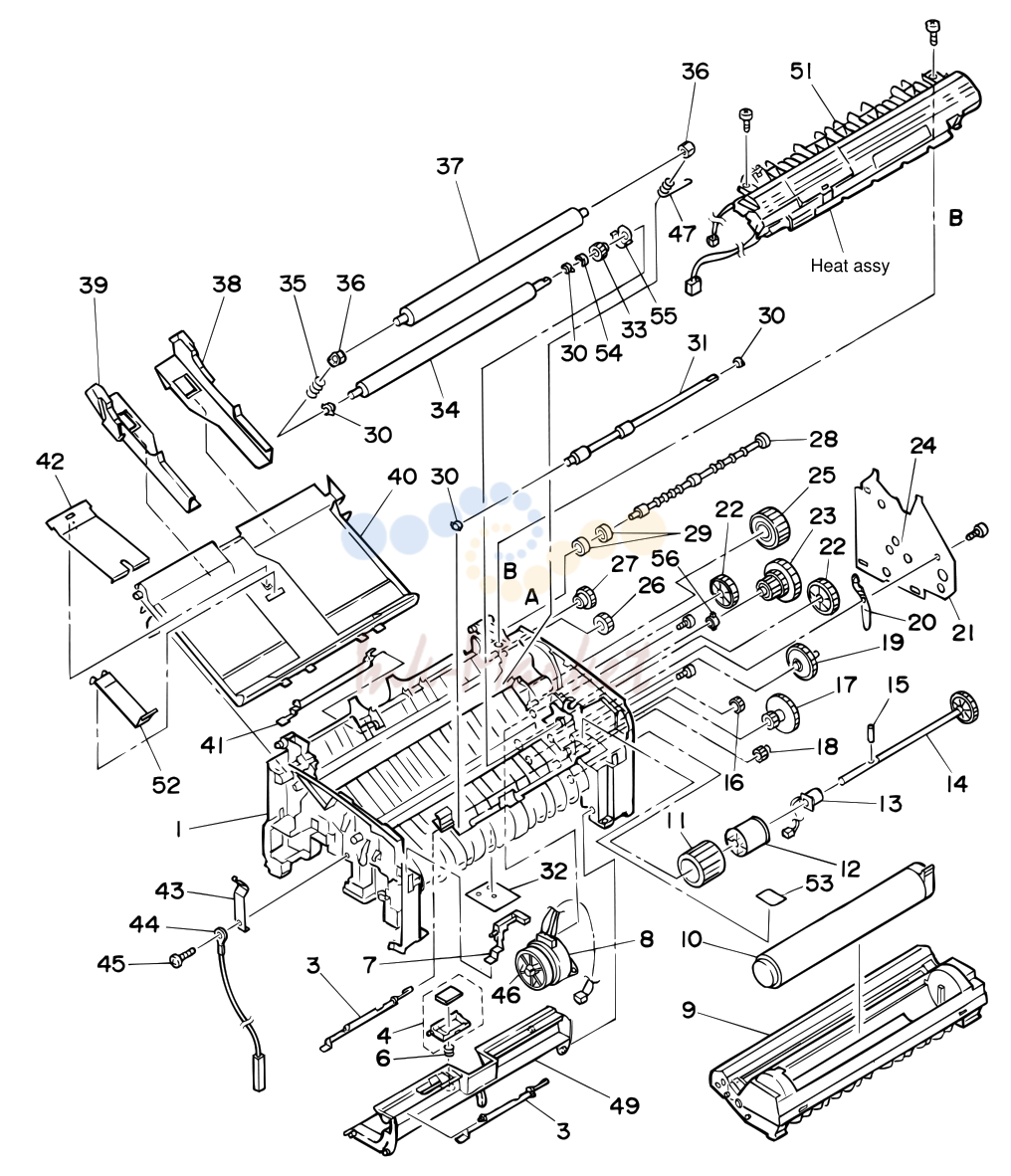

7. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1	40593201 запросить цену →		Frame Unit Assy
3	3PP4083-1191P1 запросить цену →		Paper Sensor E
4	40721301 запросить цену →		Separator Assy
6	40781701 запросить цену →		Compression Spring S
7	3PA4083-1193G1 запросить цену →		Toner Sensor Assy.
8	40496401 запросить цену →		Moter-Pulse
9			Ep Unit 1 Consumable *1
10			Toner Cartridge Unit 1 Consumable *1
11	40779601 запросить цену →		Hopping Roller
12	3PP4083-1128P1 запросить цену →		Roller Holder (Hopping Roller)
13	3PB4083-1127P1 запросить цену →		Magnet H (Hopping Shaft)
14	3PA4083-1133G1 запросить цену →		Hopping Shaft Assy.
15	NK2-10-SUS запросить цену →		Knock Pin
16	4PP4083-1143P1 запросить цену →		Idle Gear R
17	3PP4083-1184P1 запросить цену →		Idle Gear 2R
18	3PP4083-1142P1 запросить цену →		Gear R
19	2PP4083-1181P1 запросить цену →		Idle Gear M
20	3PP4083-1189P1 запросить цену →		Earth Plate A
21	3PP4083-1188P1 запросить цену →		Plate Side M
22	3PP4083-1182P1 запросить цену →		Idle Gear P
23	40721001 запросить цену →		Idle Gear 3R
24	4PP4083-1165P1 запросить цену →		Tension Plate
25	3PP4083-1185P1 запросить цену →		Idle Gear Heat
26	4PP4083-1186P1 запросить цену →		Idle Gear E (A)
27	3PP4083-1187P1 запросить цену →		Idle Gear E (B)
28	3PP4083-1170P1 запросить цену →		Drive Shaft E (Eject)
29	40074601 запросить цену →		Eject Roller
30	3PP4083-1141P1 запросить цену →		Resistration Bearing
31	3PB4083-1140P1 запросить цену →		Resistration Roller
32	4PP4083-1139P001 запросить цену →		Film Guide
33	40737801 запросить цену →		Gear T
34	40713601 запросить цену →		Transfer Roller
35	4PP4083-1136P1 запросить цену →		Spring pressure (L)
36	3PP4083-1161P1 запросить цену →		Bearing BU (Back Up Roller)
37	40594601 запросить цену →		Pressure Roller B (Back Up Roller)
38	3PP4083-1233P1 запросить цену →		Paper Guide (R)
39	3PP4083-1232P1 запросить цену →		Paper Guide (L)
40	1PP4083-1231P1 запросить цену →		Paper Holder
41	3PP4083-1192P1 запросить цену →		Paper Sensor Exit
42	4PP4083-1247P1 запросить цену →		Hopping Spring
43	40638001 запросить цену →		Contact-CB
44	40638102 запросить цену →		Conn, Cord-HV
45			Screw
46	40625401 запросить цену →		Fan
47	4PP4083-1137P1 запросить цену →		Spring Pressure (R)
49	40562401 запросить цену →		Sheet Guide
52	40034001 запросить цену →		Stopper Spring
53	4PB4091-6047P1 запросить цену →		Caution Label (TR) 1 230V
54	40688601 запросить цену →		Washer-TR
55	40710301 запросить цену →		Guide-Gear T
56	40634701 запросить цену →		Bearing-Gear

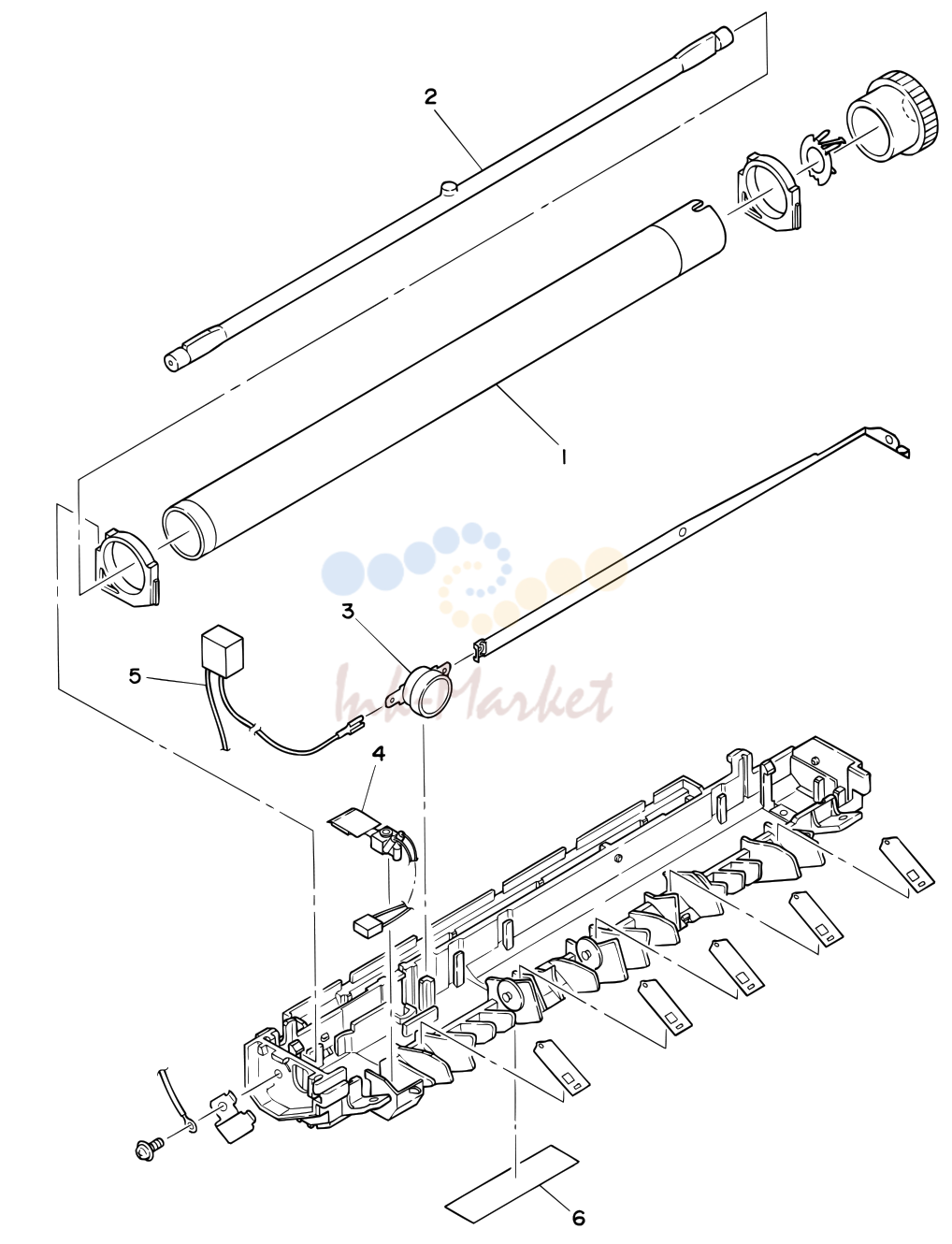

8. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1	3PB4083-1202P1 запросить цену →		Heat Roller
3	4PB4083-1204P1 запросить цену →		Thermostat
4	4PB4083-1205P1 запросить цену →		Thermistor
5	4PB4083-1213P1 запросить цену →		Heat Cord

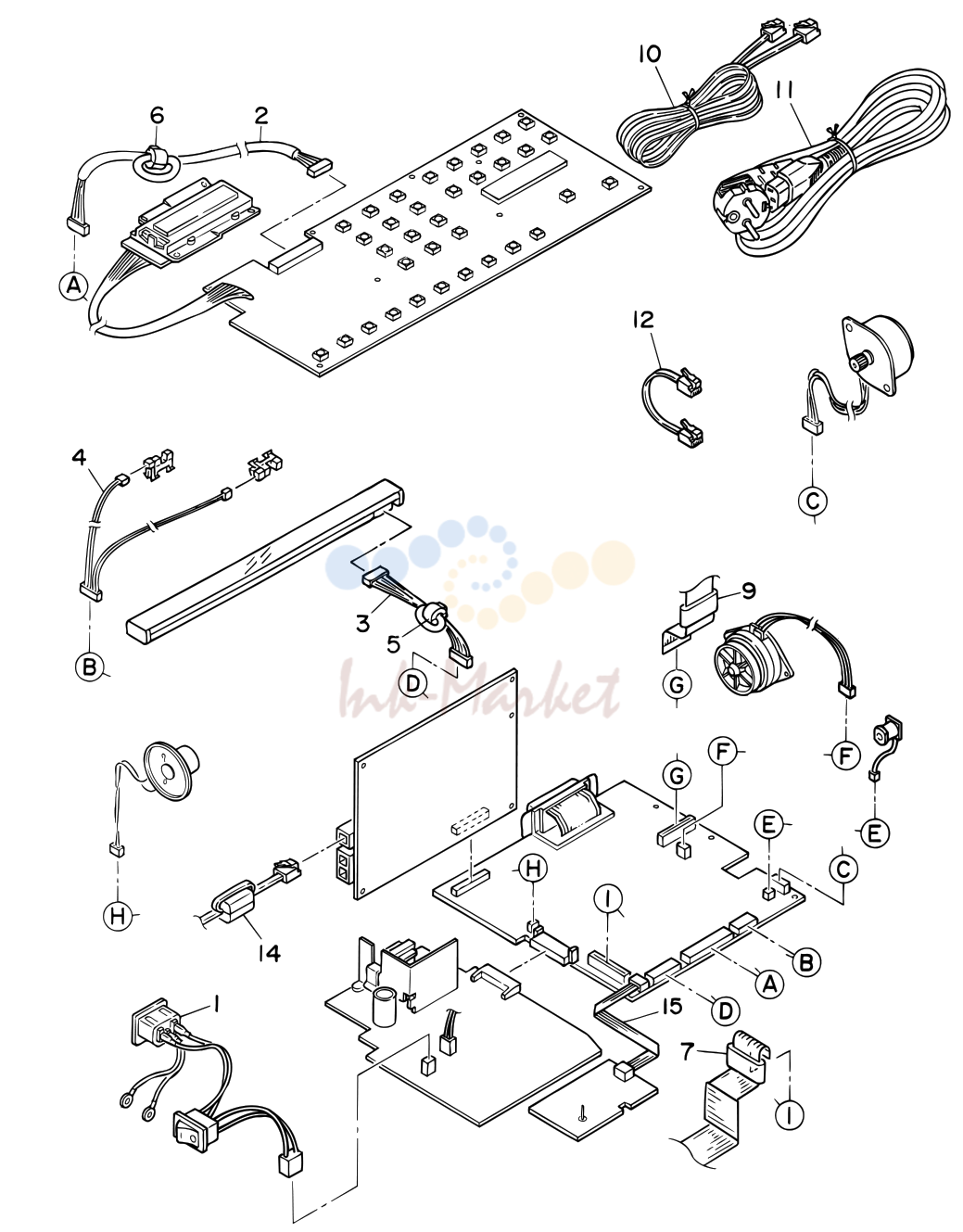

9. OKIOFFICE84/OKIFAX 4500

№	Артикул	Альт. артикул	Описание
1	40635401 запросить цену →		Connection Cord-Wire (AC)
2	40040001 запросить цену →		Connection Cord-Wire (OPE)
3	40040201 запросить цену →		Connection Cord-Wire (CIS)
4	40040301 запросить цену →		Connection Cord-Wire (PC1/2)
5	105A1070C0003 запросить цену →	TFC-20-10-10	Core 1 CIS-R51
6	105A1070C0004 запросить цену →	TFC-23-11-14	Core 1 CPE-R51
7	105A1073C4002 запросить цену →	SSC-40-12-M	Core 1 HV-R51
9	1051003C0001 запросить цену →	FPC-25-20	Core 1 LED-R51
10			TEL/LINE Cable 1 Note-1
11			AC CORD 1 Note-2
12	4YS4111-5581P001 запросить цену →		CORD (TEL1-TEL 2) 1 GER, Bosch only
14	105A1068C1004 запросить цену →	SFC-8	Core 1 For TEL/LINE Cord use
15	40687701 запросить цену →		Cord-Flat (SUMI CARD) 1 P6L-R51
