Océ/Kyocera SO30 (сортер) — каталог запчастей со схемами

Содержание

• 1. External Covers
• 2. Paper Conveying Assembly
• 3. Frame Assembly
• Раздел 4
• Раздел 5
• 6. Drive Assembly
• 7. Multi Tray, Door Assembly
• 8. Base Assembly

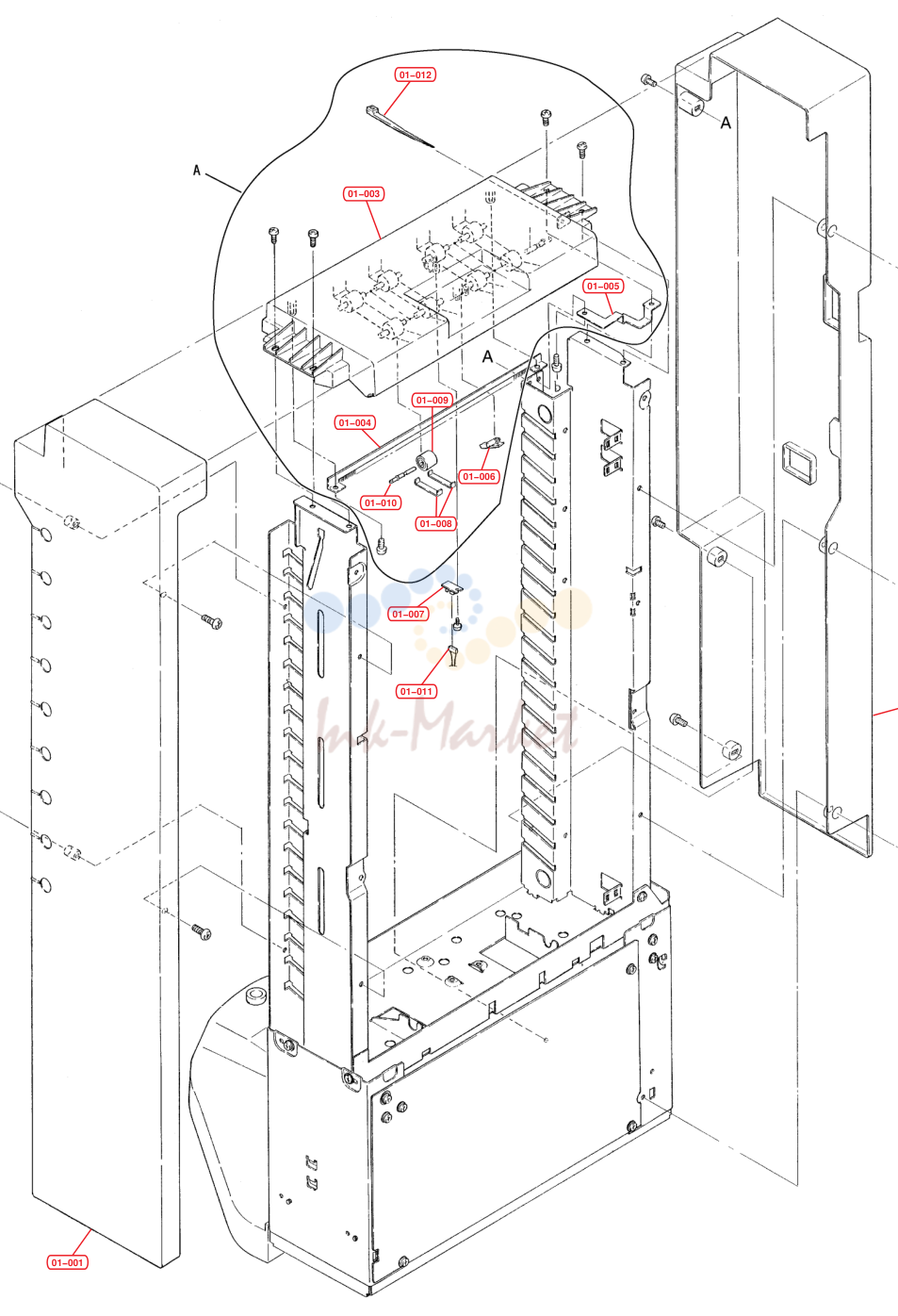

1. External Covers

№	Артикул	Альт. артикул	Описание
01-001	5SNSP0012739 запросить цену →		COVER FRONT
01-002	5SNSP0012740 запросить цену →		COVER REAR
01-003	5SNSP0012698 запросить цену →		COVER TOP
01-004	5SNSP0012703 запросить цену →		BRUSH EXIT
01-005	5SNSP0012704 запросить цену →		PLATE EARTH EXIT
01-006	5SNSP0012702 запросить цену →		LEVER SENSOR TOP
01-007	5SNSASO30E19 запросить цену →		PWB SENSOR TOP
01-008	5SNSP0012699 запросить цену →		PLATE SPRING ROLLER
01-009	5SNSP0012700 запросить цену →		ROLLER TOP
01-010	5SNSP0012701 запросить цену →		SHAFT ROLLER TOP
01-011	5SNSASO30E20 запросить цену →		CONN.ASM-CK2
01-012	5SNSP0012750 запросить цену →		CLAMP WIRE

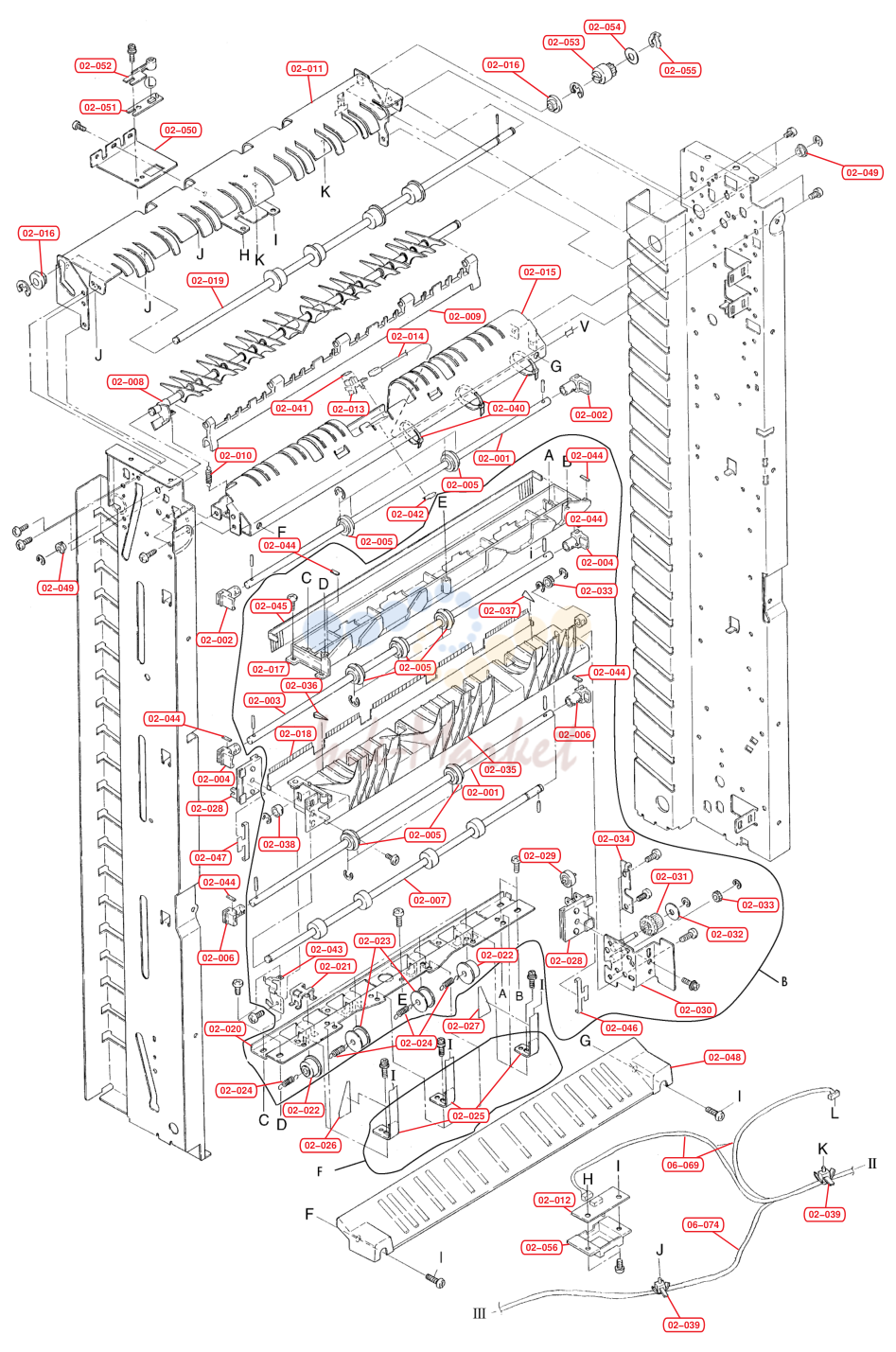

2. Paper Conveying Assembly

№	Артикул	Альт. артикул	Описание
02-001	5SNSP0012705 запросить цену →		SHAFT GUIDE
02-002	5SNSP0012710 запросить цену →		GUIDE PAPER
02-003	5SNSP0012708 запросить цену →		SHAFT GUIDE
02-004	5SNSP0012709 запросить цену →		GUIDE CENTER
02-005	5SNSP0012706 запросить цену →		ROLLER GUIDE
02-006	5SNSP0012707 запросить цену →		GUIDE LOWER
02-007	5SNSP0012656 запросить цену →		ROLLER INDEXER
02-008	5SNSP0012633 запросить цену →		FLAPPER
02-009	5SNSP0012634 запросить цену →		GUIDE FLAPPER
02-010	5SNSP0012636 запросить цену →		SPRING FLAPPER
02-011	5SNSP0012637 запросить цену →		GUIDE PAPER EXIT
02-012	5SNSASO30E07 запросить цену →		PWB LR43
02-013	5SNSP0012749 запросить цену →		SENSOR TLP1241
02-014	5SNSASO30E04 запросить цену →		CONN.CORD ASSEMBLY PES
02-015	5SNSP0012609 запросить цену →		GUIDE PAPER ENTRANCE
02-016	5SNSP0012608 запросить цену →		BUSHING
02-017	5SNSP0012657 запросить цену →		FRAME INDEXER UPPER
02-018	5SNSP0012667 запросить цену →		BRUSH INDEXER LOWER
02-019	5SNSP0012638 запросить цену →		ROLLER EXIT
02-020	5SNSP0012658 запросить цену →		PLATE INDEXER
02-021	5SNSP0012662 запросить цену →		GUIDE INDEXER
02-022	5SNSP0012660 запросить цену →		ROLLER INDEXER W
02-023	5SNSP0012659 запросить цену →		ROLLER INDEXER A
02-024	5SNSP0012661 запросить цену →		SPRING INDEXER A
02-025	5SNSP0012629 запросить цену →		FILM PAPER GUIDE
02-026	5SNSP0012631 запросить цену →		GUIDE FILM
02-027	5SNSP0012630 запросить цену →		GUIDE FILM
02-028	5SNSP0012649 запросить цену →		HOLDER INDEXER
02-029	5SNSP0012652 запросить цену →		ROLLER INDEXER BELT
02-030	5SNSASO30E10 запросить цену →		BKT INDEXER
02-031	5SNSP0012664 запросить цену →		PULLEY GEAR Z31
02-032	5SNSP0012665 запросить цену →		FLANGE PULLEY
02-033	5SNSP0012666 запросить цену →		GEZR Z20
02-034	5SNSP0012663 запросить цену →		PLATE EARTH INDEXER
02-035	5SNSP0012653 запросить цену →		FRAME INDEXER LOWER
02-036	5SNSP0012654 запросить цену →		RIB FRONT INDEXER
02-037	5SNSP0012655 запросить цену →		RIB REAR INDEXER
02-038	5SNSP0012755 запросить цену →		BUSHING
02-039	5SNSP0012744 запросить цену →		WIRE CLAMP
02-040	5SNSP0012750 запросить цену →		WIRE CLAMP
02-041	5SNSP0012610 запросить цену →		CUSHION SENSOR
02-042	5SNSP0012585 запросить цену →		SHEET
02-043	5SNSP0012670 запросить цену →		PLATE EARTH INDEXER
02-044	5SNSP0012800 запросить цену →		CUSHION GUIDE ROLLER
02-045	5SNSP0012669 запросить цену →		BRUSH INDEXER UPPER
02-046	5SNSP0012650 запросить цену →		PLATE EARTH HOLDER
02-047	5SNSP0012651 запросить цену →		PLATE EARTH HOLDER
02-048	5SNSP0012611 запросить цену →		GUIDE PAPER ENTRANCE
02-049	5SNSP0012635 запросить цену →		BUSHING
02-050	5SNSP0012639 запросить цену →		BKT SENSOR
02-051	5SNSASO30E05 запросить цену →		PWB SENSOR
02-052	5SNSP0012640 запросить цену →		HOLDER SENSOR
02-053	5SNSP0012675 запросить цену →		PULLEY S2M-20
02-054	5SNSP0012674 запросить цену →		FLANGE PULLEY
02-055	5SNSP0012648 запросить цену →		CLIP
02-056	5SNSP0012592 запросить цену →		COVER SENSOR

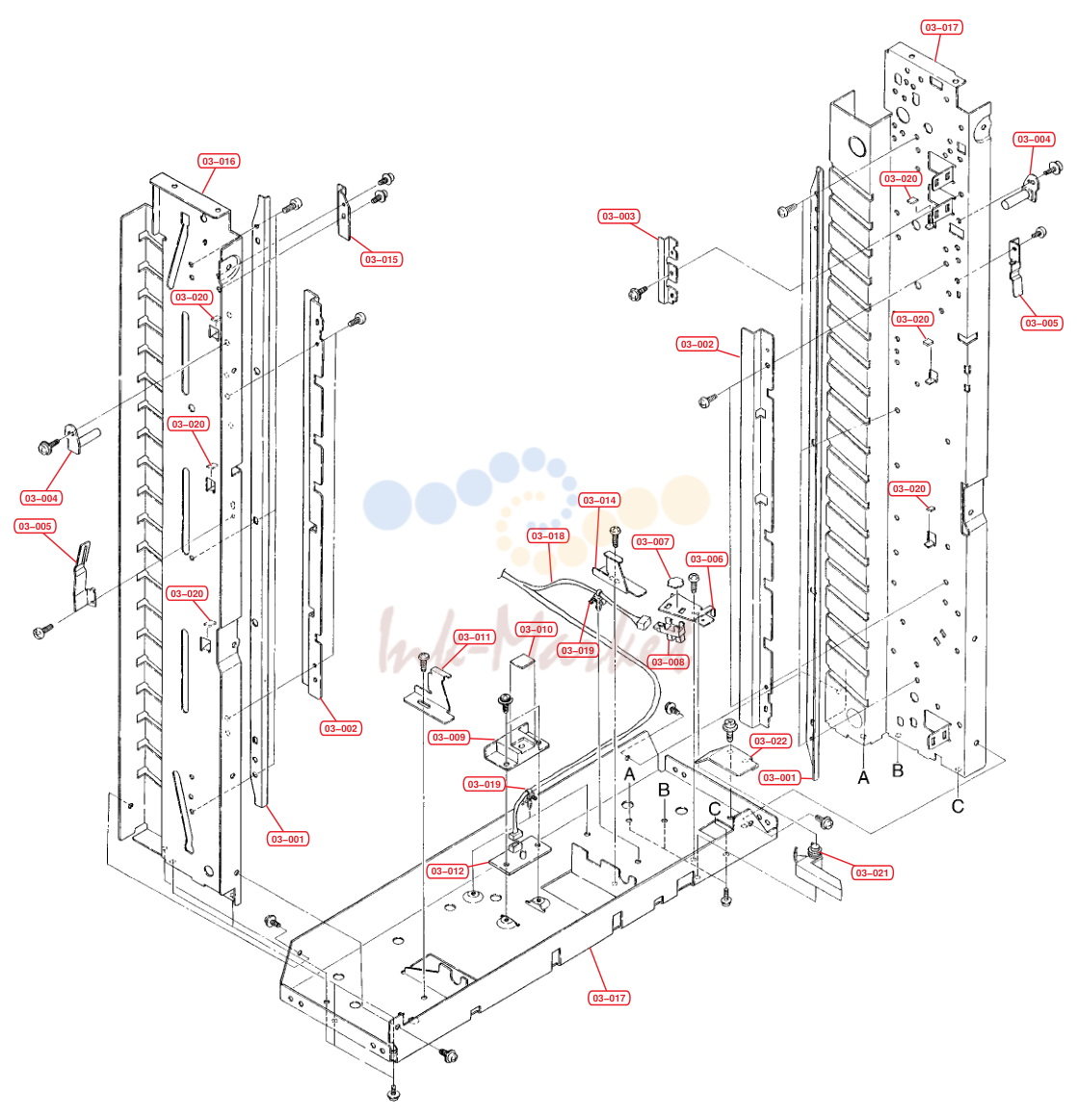

3. Frame Assembly

№	Артикул	Альт. артикул	Описание
03-001	5SNSP0012599 запросить цену →		RAIL INDEXER
03-002	5SNSP0012711 запросить цену →		GUIDE A RAIL
03-003	5SNSP0012605 запросить цену →		GUIDE RAIL
03-004	5SNSP0012536 запросить цену →		PIN ROCK
03-005	5SNSP0012597 запросить цену →		ACTUATOR K
03-006	5SNSP0012584 запросить цену →		BKT SENSOR
03-007	5SNSP0012585 запросить цену →		SHEET SENSOR
03-008	5SNSP0012743 запросить цену →		SENSOR GP1S74P
03-009	5SNSP0012592 запросить цену →		COVER SENSOR
03-010	5SNSP0012593 запросить цену →		FILM SENSOR
03-011	5SNSP0012589 запросить цену →		PLATE B STOPPER F
03-012	5SNSASO30E01 запросить цену →		PWB PT43
03-013	5SNSP0012586 запросить цену →		LEVER SENSOR
03-014	5SNSP0012591 запросить цену →		PLATE B STOPPER R
03-015	5SNSP0012600 запросить цену →		GUIDE C RAIL
03-016	5SNSP0012594 запросить цену →		FRAME FRONT
03-017	5SNSP0012602 запросить цену →		FRAME REAR
03-018	5SNSASO30E02 запросить цену →		CONN.CORD ASSMBLY PT
03-019	5SNSP0012744 запросить цену →		CLAMP WIRE
03-020	5SNSP0012595 запросить цену →		MAT CUSHION
03-021	5SNSP0012587 запросить цену →		SPRING LEVER
03-022	5SNSP0012808 запросить цену →		COVER CASTER

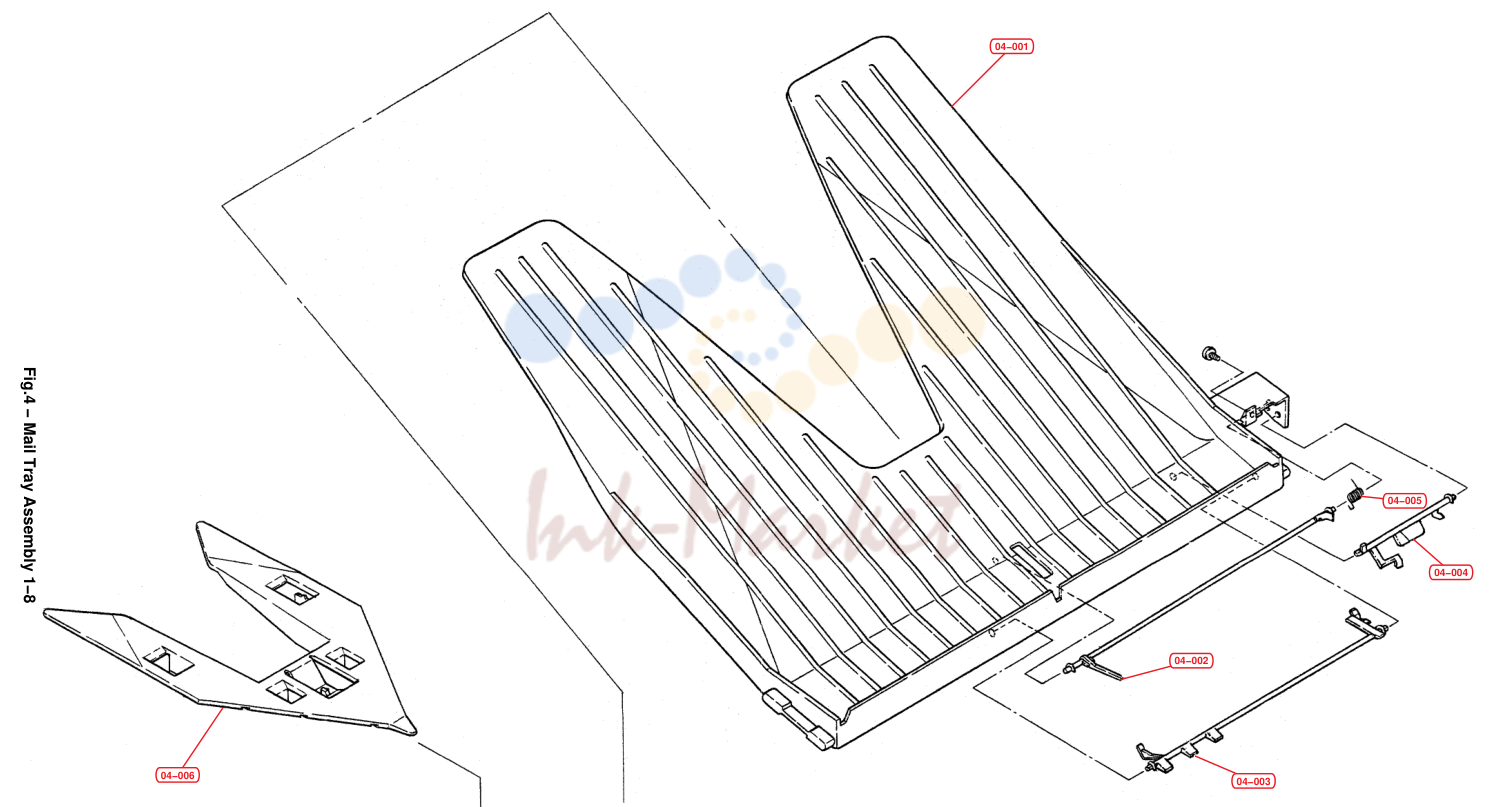

Раздел 4

№	Артикул	Альт. артикул	Описание
04-001	5SNSP0012731 запросить цену →		TRAY MAIL
04-002	5SNSP0012732 запросить цену →		LEVER EMPTY
04-003	5SNSP0012734 запросить цену →		LEVER FULL
04-004	5SNSP0012735 запросить цену →		LEVER FULL
04-005	5SNSP0012801 запросить цену →		SPRING LEVER EMPTY
04-006	5SNSP0012802 запросить цену →		AADITIONAL MAIL TRAY

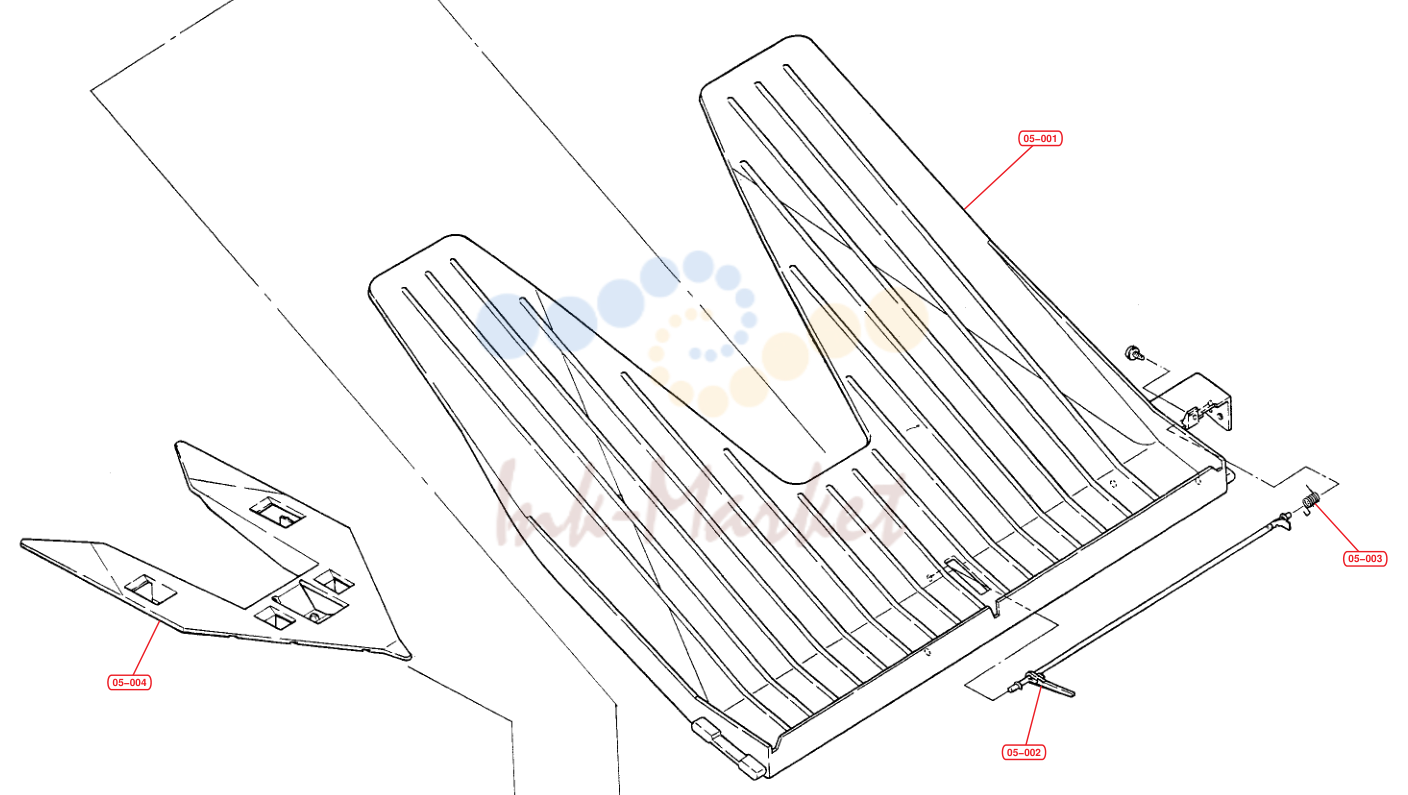

Раздел 5

№	Артикул	Альт. артикул	Описание
05-001	5SNSP0012731 запросить цену →		TRAY MAIL
05-002	5SNSP0012732 запросить цену →		LEVER EMPTY
05-003	5SNSP0012801 запросить цену →		SPRING LEVER EMPTY
05-004	5SNSP0012802 запросить цену →		ADDITIONAL MAIL TRAY

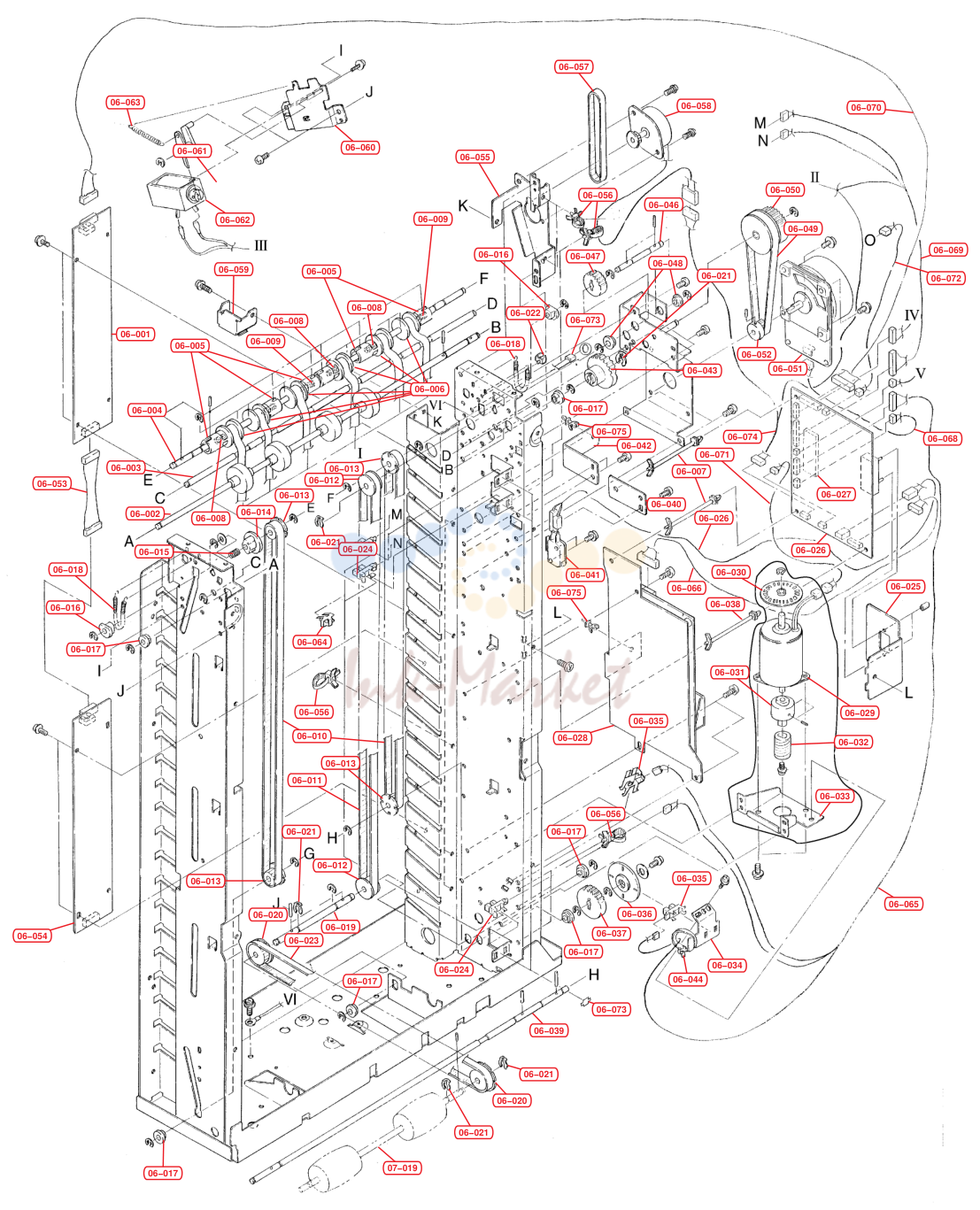

6. Drive Assembly

№	Артикул	Альт. артикул	Описание
06-001	5SNSASO30E25 запросить цену →		PWB SENSOR A
06-002	5SNSP0012607 запросить цену →		ROLLER ENTRANCE
06-003	5SNSP0012632 запросить цену →		SHAFT HANGER FILM
06-004	5SNSP0012621 запросить цену →		SHAFT REEL FILM
06-005	5SNSP0012624 запросить цену →		ARBOR REEL FILM
06-006	5SNSO0012622 запросить цену →		PULLEY REEL FILM
06-007	5SNSP0012746 запросить цену →		SPACER KGLS-18S
06-008	5SNSP0012623 запросить цену →		SPRING REEL FILM
06-009	5SNSP0012626 запросить цену →		SPRING REEL FILM R
06-010	5SNSP0012617 запросить цену →		BELT S3M
06-011	5SNSP0012615 запросить цену →		BELT S3M
06-012	5SNSP0012613 запросить цену →		PULLEY S3M 18 A
06-013	5SNSP0012619 запросить цену →		PULLEY S3M 18 B
06-014	5SNSP0012627 запросить цену →		REEL ADJUST ARBOR
06-015	5SNSP0012628 запросить цену →		SPRING REEL ADJUST
06-016	5SNSP0012752 запросить цену →		BUSHING MF
06-017	5SNSP0012608 запросить цену →		BUSHING
06-018	5SNSP0012641 запросить цену →		SPRING REEL SHAFT
06-019	5SNSP0012612 запросить цену →		SHAFT DRIVE LOWER
06-020	5SNSP0012614 запросить цену →		PULLEY S3M
06-021	5SNSP0012648 запросить цену →		CLIP
06-022	5SNSP0012756 запросить цену →		WIRE CLAMP
06-023	5SNSP0012616 запросить цену →		BELT S3M
06-024	5SNSP0012743 запросить цену →		SENSOR GP1S74P
06-025	5SNSP0012713 запросить цену →		BKT CONN. INTER
06-026	5SNSASO30E23 запросить цену →		CONT SUB PWB
06-027	5SNSASO30E24 запросить цену →		EPROM
06-028	5SNSP0012712 запросить цену →		SWITCHING REG
06-029	5SNSP0012676 запросить цену →		MOTOR INDEXER
06-030	5SNSP0012680 запросить цену →		PLATE ENCODER
06-031	5SNSP0012679 запросить цену →		COLLAR MOTOR
06-032	5SNSP0012678 запросить цену →		GEAR WORM
06-033	5SNSP0012677 запросить цену →		BKT MOTOR INDEXER
06-034	5SNSP0012681 запросить цену →		BKT SENSOR INDEXER
06-035	5SNSP0012748 запросить цену →		SENSOR TLP1225
06-036	5SNSP0012671 запросить цену →		PLATE ENCODER
06-037	5SNSP0012620 запросить цену →		GEAR Z30
06-038	5SNSP0012747 запросить цену →		SPACER KGLS-16S
06-039	5SNSP0012618 запросить цену →		SHAFT DRIVE INDEXER
06-040	5SNSP0012604 запросить цену →		PLATE CONT. PWB
06-041	5SNSP0012745 запросить цену →		SW INDEXER POSITION
06-042	5SNSP0012603 запросить цену →		SENSOR BKT PWB
06-043	5SNSP0012675 запросить цену →		GEAR LIMIT
06-044	5SNSP0012750 запросить цену →		WIRE CLAMP SKB-1M
06-045	5SNSASO30E09 запросить цену →		BKT MOTOR CONVEYING
06-046	5SNSP0012646 запросить цену →		SHAFT DRIVE UPPER
06-047	5SNSP0012647 запросить цену →		GEAR Z23
06-048	5SNSP0012754 запросить цену →		BEARING MF106ZZ
06-049	5SNSP0012753 запросить цену →		BELT S2M
06-050	5SNSP0012643 запросить цену →		PULLEY IDLER GEAR
06-051	5SNSP0012644 запросить цену →		MOTOR CONVEYING
06-052	5SNSP0012645 запросить цену →		PULLEY S2M
06-053	5SNSASO30E26 запросить цену →		CONN. CORD BIN
06-054	5SNSASO30E28 запросить цену →		SENSOR B PWB
06-055	5SNSP0012672 запросить цену →		MOTOR REVERSE BKT
06-056	5SNSP0012744 запросить цену →		WIRE CLAMP
06-057	5SNSP0012803 запросить цену →		BELT S2M 56-40
06-058	5SNSP0012804 запросить цену →		MOTOR REVERSE
06-059	5SNSP0012805 запросить цену →		REAR COVER BKT
06-060	5SNSASO30E16 запросить цену →		SOLENOID BKT
06-061	5SNSP0012682 запросить цену →		LEVER FLIPPER
06-062	5SNSP0012683 запросить цену →		SOLENOID NS38
06-063	5SNSP0012684 запросить цену →		SOLENOID SPRING
06-064	5SNSP0012606 запросить цену →		SENSOR COVER BKT
06-065	5SNSASO30E13 запросить цену →		CONN. CORD SENSOR
06-066	5SNSASO30E22 запросить цену →		CONN. CORD REG
06-067	5SNSASO30E03 запросить цену →		CONN. CORD SW
06-068	5SNSASO30E14 запросить цену →		CONN. CORD MOTOR
06-069	5SNSASO30E06 запросить цену →		CONN. CORD INDEXER
06-070	5SNSASO30E27 запросить цену →		CONN. CORD BIN
06-071	5SNSASO30E15 запросить цену →		CONN. CORD MOTOR
06-072	5SNSASO30E12 запросить цену →		CONN. CORD TOP
06-073	5SNSP0012585 запросить цену →		SENCOR SHEET
06-074	5SNSASO30E08 запросить цену →		CONN. CORD REVERSE
06-075	5SNSP0012757 запросить цену →		SPACER KGLS-6S

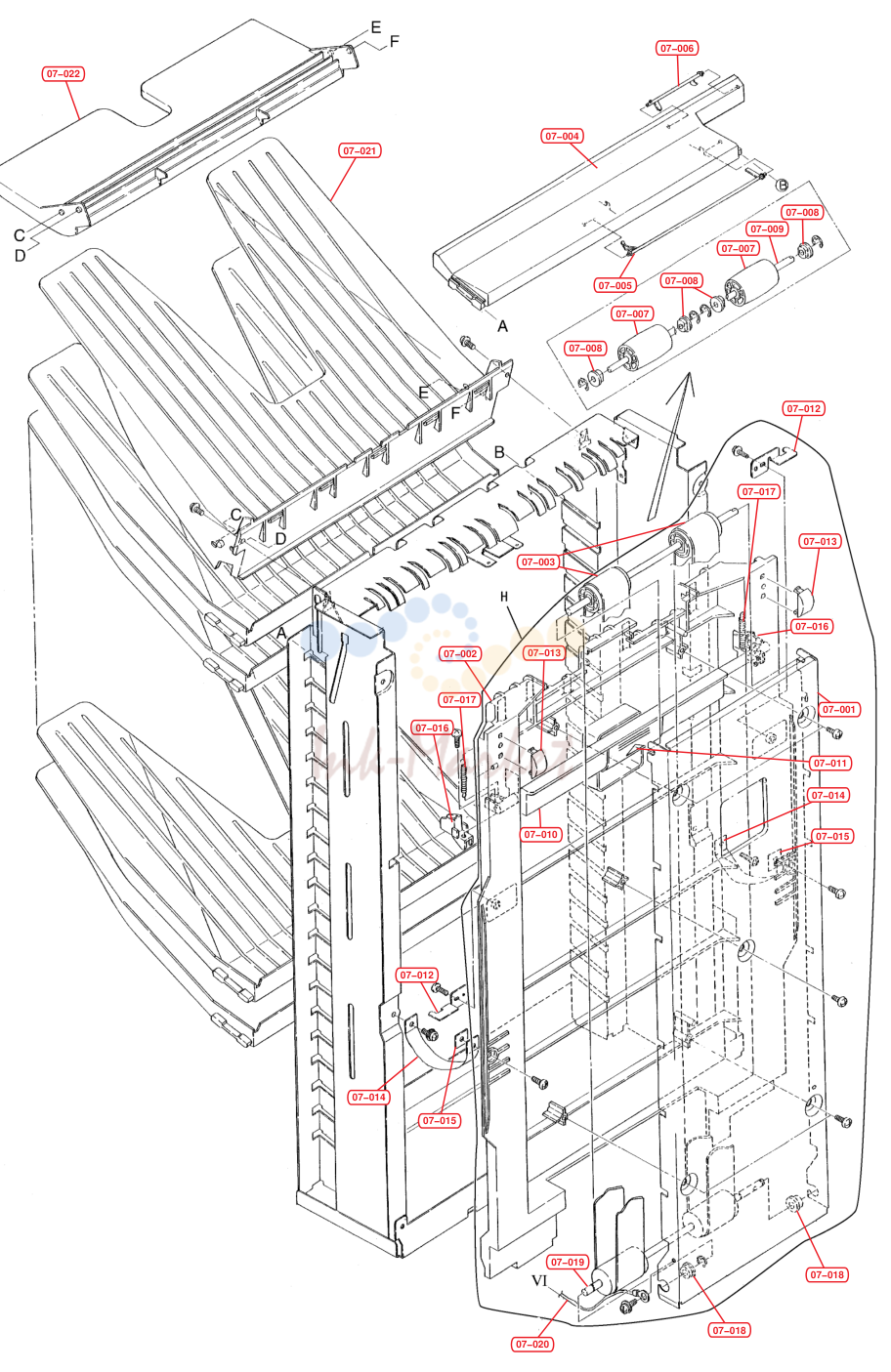

7. Multi Tray, Door Assembly

№	Артикул	Альт. артикул	Описание
07-001	5SNSP0012691 запросить цену →		FRAME DOOR
07-002	5SNSP0012685 запросить цену →		COVER DOOR
07-003	5SNSP0012688 запросить цену →		CONVEYING BELT
07-004	5SNSP0012737 запросить цену →		SENSOR COVER
07-005	5SNSP0012734 запросить цену →		LEVER FULL
07-006	5SNSP0012735 запросить цену →		LEVER FULL
07-007	5SNSP0012690 запросить цену →		ROLLER IDLER
07-008	5SNSP0012608 запросить цену →		BUSHING
07-009	5SNSP0012689 запросить цену →		SHAFT ROLLER IDLER
07-010	5SNSP0012693 запросить цену →		JAM LEVER
07-011	5SNSP0012694 запросить цену →		JAM LEVER SEAL
07-012	5SNSP0012686 запросить цену →		JAM INTERLOCK BKT
07-013	5SNSP0012687 запросить цену →		DOOR LOCK SUPPORT
07-014	5SNSP0012601 запросить цену →		DOOR STOPPER
07-015	5SNSP0012697 запросить цену →		DOOR LOCKER PLATE
07-016	5SNSP0012696 запросить цену →		DOOR LOCKER
07-017	5SNSP0012695 запросить цену →		JAM LEVER SPRING
07-018	5SNSP0012806 запросить цену →		BEARING LF1360ZZ
07-019	5SNSP0012692 запросить цену →		CONVEYING BELT ROLLER
07-020	5SNSASO30E18 запросить цену →		CONN. CORD
07-021	5SNSP0012738 запросить цену →		MULTI TRAY
07-022	5SNSP0012807 запросить цену →		MULTI TRAY GUIDE

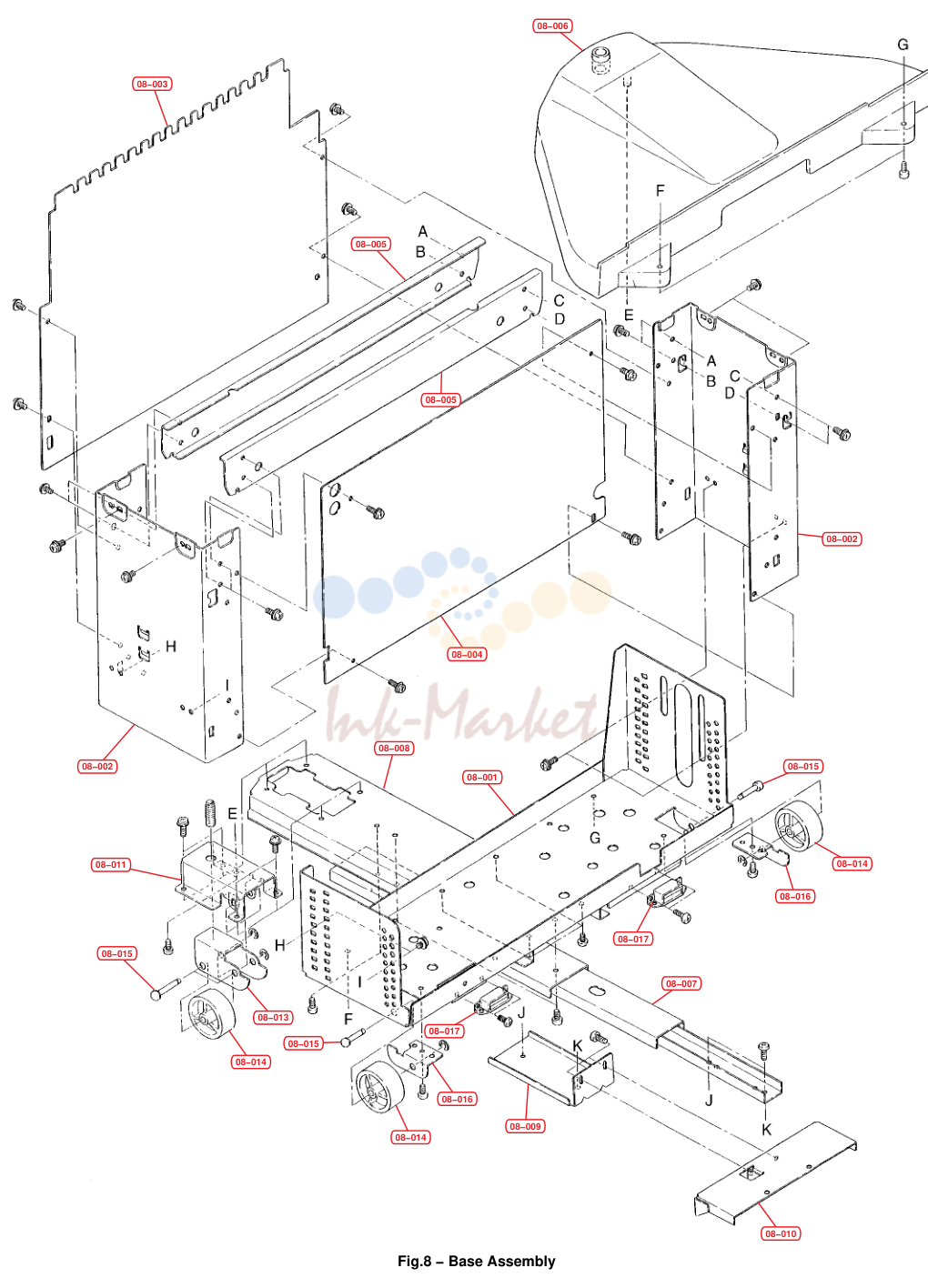

8. Base Assembly

№	Артикул	Альт. артикул	Описание
08-000	5SNSASO30E39 запросить цену →		DOOR ASSEMBLY
08-001	5SNSP0012714 запросить цену →		HIGHT ADJUST BKT
08-002	5SNSP0012715 запросить цену →		KC FRAME
08-003	5SNSP0012729 запросить цену →		COVER L PLATE
08-004	5SNSP0012730 запросить цену →		COVER R PLATE
08-005	5SNSP0012716 запросить цену →		SIDE REINFORCEMENT
08-006	5SNSP0012726 запросить цену →		CASTER COVER
08-007	5SNSP0012725 запросить цену →		RAIL
08-008	5SNSP0012723 запросить цену →		FRAME ADJUST
08-009	5SNSP0012724 запросить цену →		JOINT PLATE
08-010	5SNSP0012741 запросить цену →		JOINT BKT
08-011	5SNSP0012722 запросить цену →		CASTER ADJUST BKT
08-012	5SNSP0012728 запросить цену →		ADJUST SCREW
08-013	5SNSP0012719 запросить цену →		PLATE
08-014	5SNSP0012720 запросить цену →		CASTER ROLLER
08-015	5SNSP0012721 запросить цену →		CASTER SHAFT
08-016	5SNSP0012717 запросить цену →		PLATE
08-017	5SNSP0012718 запросить цену →		CATCH MAGNET
