Océ/Kyocera PF-1 (податчик) — каталог запчастей со схемами

Содержание

1. Final Assembly
Раздел 2
3. Feeder Assembly
4. Electronics assembly
Раздел 5

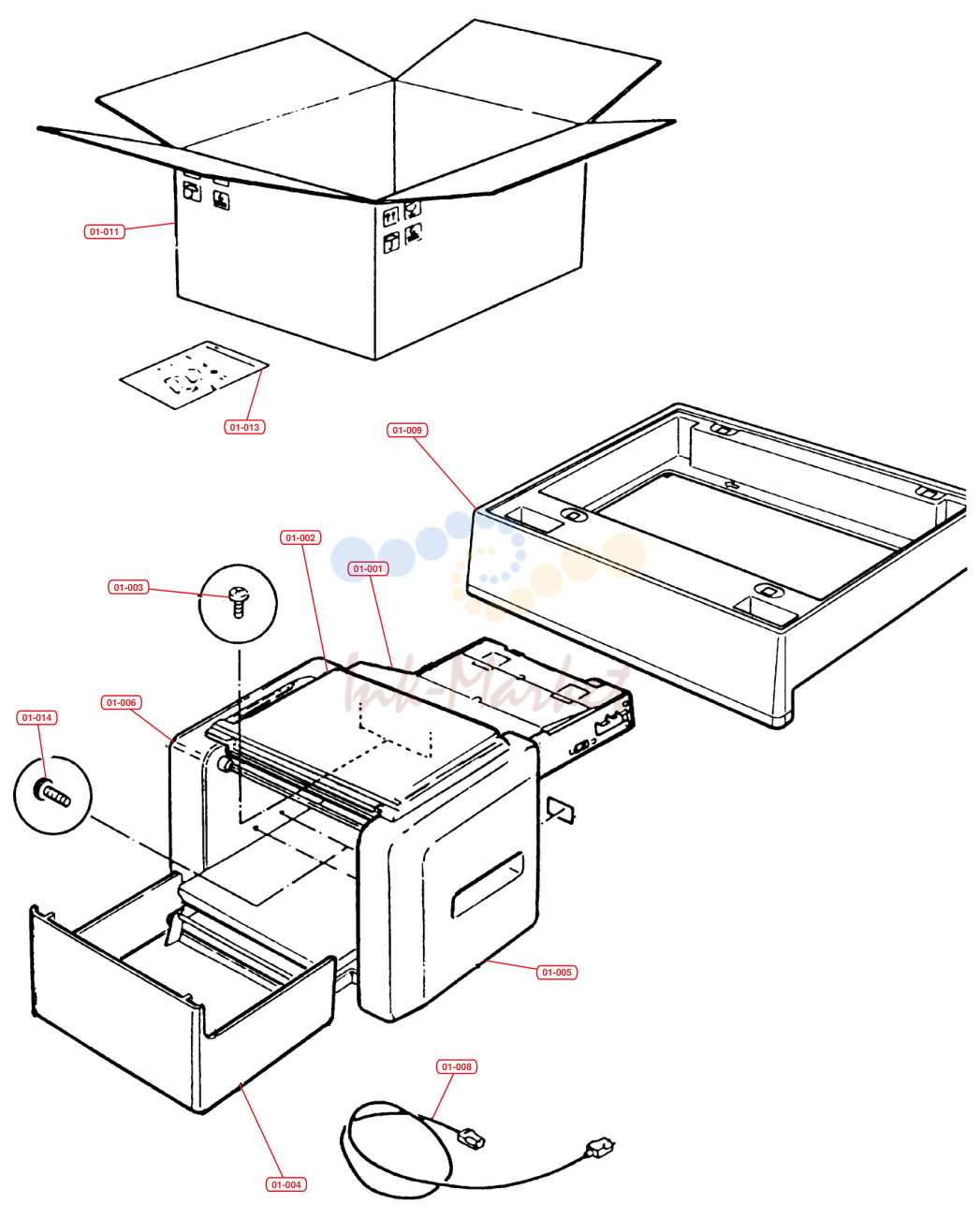

1. Final Assembly

№	Артикул	Описание
01-000		PF-1 PAPER FEEDER ASSY
01-001		FEEDER ASSY HCF-lKYO 115V
01-001		FEEDER ASSY HCF-lXYO 230V
01-002	5SP24BPF1001 запросить цену →	COVER TOP A85
01-003	5SP24BPF1002 запросить цену →	SCREW WASHERED M3 X .5 PPH
01-004	5SP24BPF1003 запросить цену →	REAR TACK COVER
01-005	5SP24BPF1004 запросить цену →	SIDE COVER
01-006	5SP24BPF1005 запросить цену →	SIDE COVER ASSY-FRONT
01-008	5SP24BPF1006 запросить цену →	JUMPER CORD
01-009	5SP24BPF1007 запросить цену →	ASSY-PEDESTAL
01-010	5SP24BPF1008 запросить цену →	DOCUMENT PACKAGING
01-011	5SP24BPF1011 запросить цену →	PACKAGING HCF
01-013	5SP24BPF1012 запросить цену →	INSTRUCTIONS UNPACK KYO HCF
01-014	5MBTPP4012W8 запросить цену →	SCREW M4 SELF-THREADING

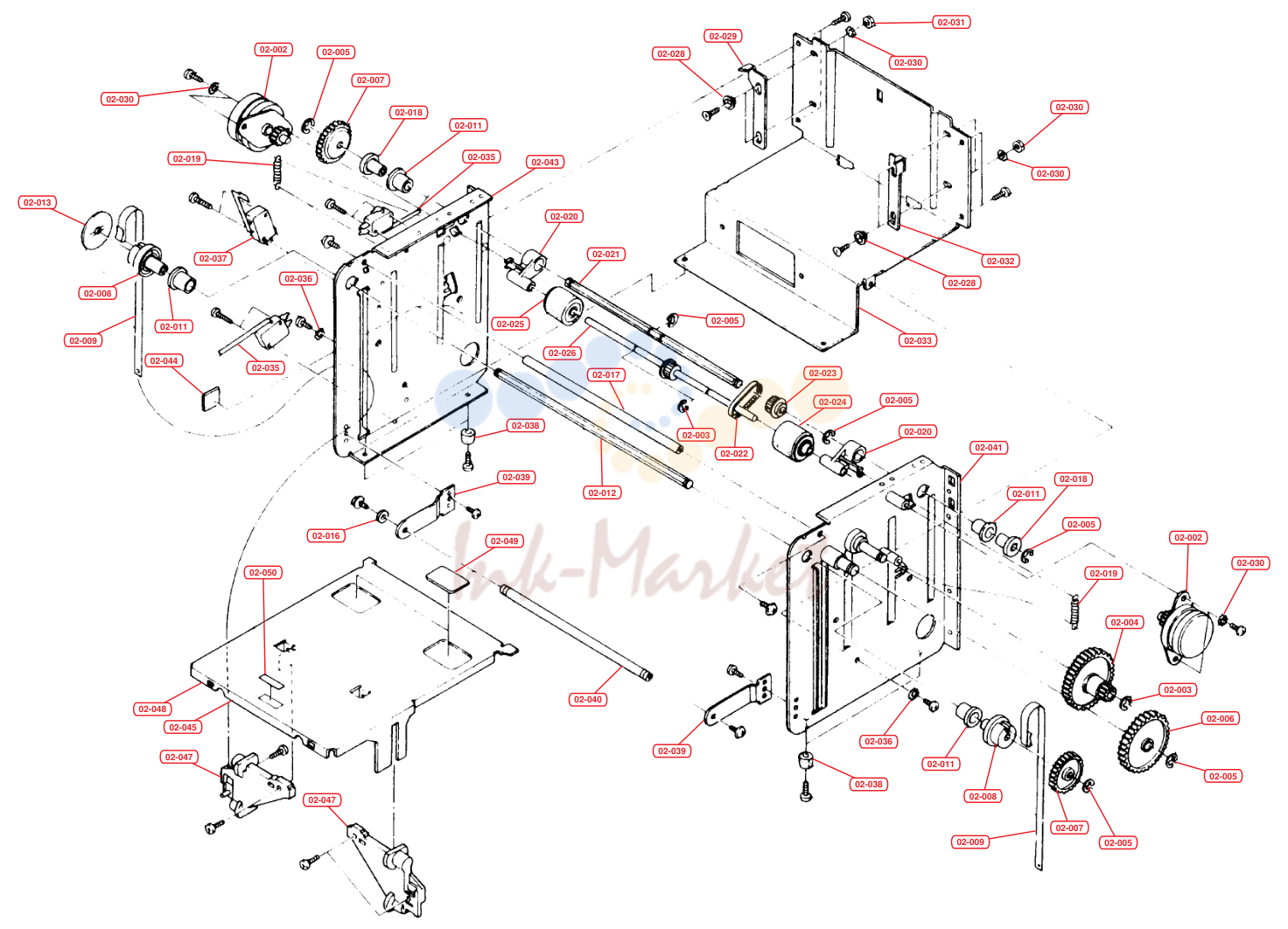

Раздел 2

№	Артикул	Описание
02-002	5SP24BPF1031 запросить цену →	ASSY-MOTOR HCF
02-003	5MBCE4060XSW запросить цену →	RING RETAINING
02-004	5SP24BPF103Z запросить цену →	GEAR CLUSTER #2
02-005	5MBCE5090XSW запросить цену →	RING RETAINING
02-006	5SP24BPF1033 запросить цену →	GEAR CLUSTER #1
02-007	5SP24BPF1034 запросить цену →	GEAR ELEVATOR SHAFT
02-008	5SP24BPF1035 запросить цену →	HUB ELEV. SHAFT
02-009	5SP24BPF1036 запросить цену →	FLT. 3LT. ELEV. SHAFT
02-011	5SP24BPF1037 запросить цену →	BUSHING OUTER RACE
02-012	5SP24BPF1038 запросить цену →	ELEV. SHAFT
02-013	5SP24BPFF1039 запросить цену →	BELT RETAINER
02-016	5MB2K30605SZ запросить цену →	FLAT WASHER
02-017	5SP24BPF1041 запросить цену →	REAR CROSS BAR
02-018	5SP24BPF1042 запросить цену →	BUSHING ED SHFT
02-019	5SP24BPF1043 запросить цену →	SPRING FEED SHAFT
02-020	5SP24BPF1044 запросить цену →	LINK PIVOT
02-021	5SP24BPF1045 запросить цену →	POWER SHAFT
02-022	5SP24BPF1046 запросить цену →	TIMING BELT
02-023	5SP24BPF1047 запросить цену →	POWER PULLEY
02-024	5SP24BPF1048 запросить цену →	ASSY-FEED ROLLER L.H
02-025	5SP24BPF1049 запросить цену →	ASSY-FEED ROLLER R.H
02-026	5SP24BPF1050 запросить цену →	ASSY-FEED SHAFT
02-028	5SP24BPF1051 запросить цену →	SEPARATOR RETAINER
02-029	5SP24BFP1052 запросить цену →	SEPARATOR L/H
02-030	5MBWG306545Z запросить цену →	LOCK WASHER STAR
02-031	5MBNHAH30NSZ запросить цену →	NUT M3
02-032	5SP24BPF1053 запросить цену →	SEPARATOR R/H
02-033	5SP24BPF1054 запросить цену →	HOPPER WALL
02-035	5SP24BPF1055 запросить цену →	SWITCH CHERRY
02-036	5MBWU306545P запросить цену →	WASHER LOCK INTERNAL
02-037	5SP24BPF1056 запросить цену →	MICROSWITCH (MOD)
02-038	5SP24BPF1057 запросить цену →	MOUNTING PAD
02-039	5SP24BPF1059 запросить цену →	REAR CVR. PVT. PLT.
02-040	5SP24BPF1060 запросить цену →	R. STACK COV. PIVOT SHAFT
02-041	5SP24BPF1041 запросить цену →	SIDE PLATE ASSY ELEVATOR SIDE
02-043	5SP24BPF1062 запросить цену →	SIDE PLATE ASSY. FEED SIDE
02-044	5SP24BPF1059 запросить цену →	MOUNT CABLE TIE
02-045	5SP24BPF1063 запросить цену →	ELEVATOR TRAY ASSY
02-047	5SP24BPF1064 запросить цену →	TRAY GUIDE
02-048	5SP248PF1065 запросить цену →	TRAY ELEVATOR
02-049	5SP24BPF1066 запросить цену →	ANTI-SKID PAD
02-050		LABEL INSTALLATION

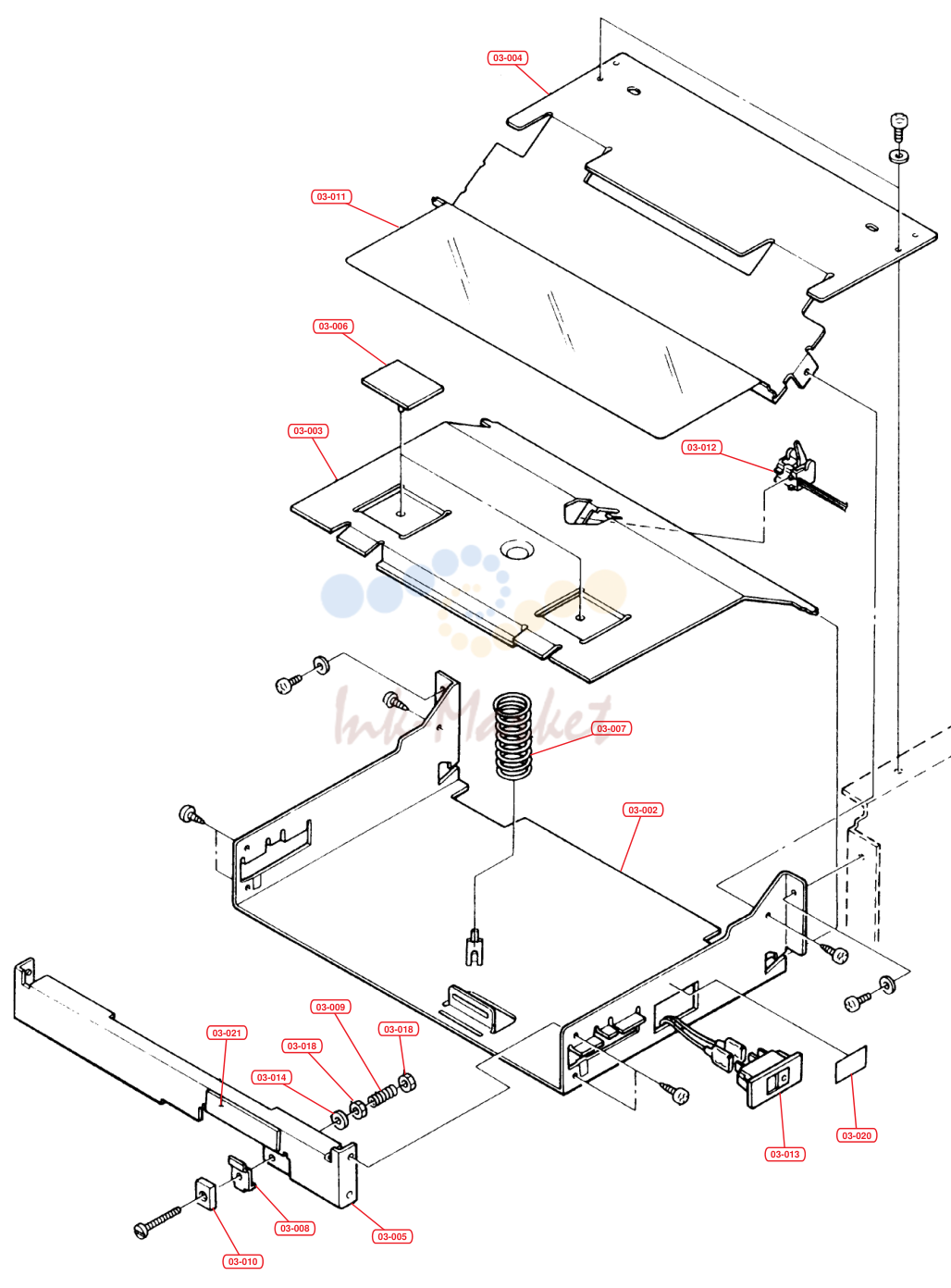

3. Feeder Assembly

№	Артикул	Описание
03-002	5SP24BPF1018 запросить цену →	LOWER STRUCTURE
03-003	5SP24BPF1019 запросить цену →	TRAY PIVOT
03-004	5SP24BPF1020 запросить цену →	TOP STRUCTURE
03-005	5SP24BPF1021 запросить цену →	FRONT STRUCTURE
03-006	5SP24BPF1022 запросить цену →	ROLLER PAD
03-007	5SP24BPF1023 запросить цену →	LOAD SPRING
03-008	5SP24BPF1024 запросить цену →	HOLDER MAGNET
03-009	5SP24BPF1025 запросить цену →	DETENT SPRING
03-010	5SP24BPF1026 запросить цену →	MAGNET
03-011	5SP24BPF1028 запросить цену →	PAPER GUIDE
03-012	5SP24BPF1027 запросить цену →	HARNESS SWITCH
03-013	5SP24BPF1029 запросить цену →	SWITCH PRINTER SELECT
03-014	5SP24BPF1030 запросить цену →	WASHER FLAT NYLON M2.5
03-018	5MBNHBH25NSZ запросить цену →	NUT M1EX M2.5
03-020		LABEL UNIT CONFIGURATION
03-021		LABEL SHEET SIZE

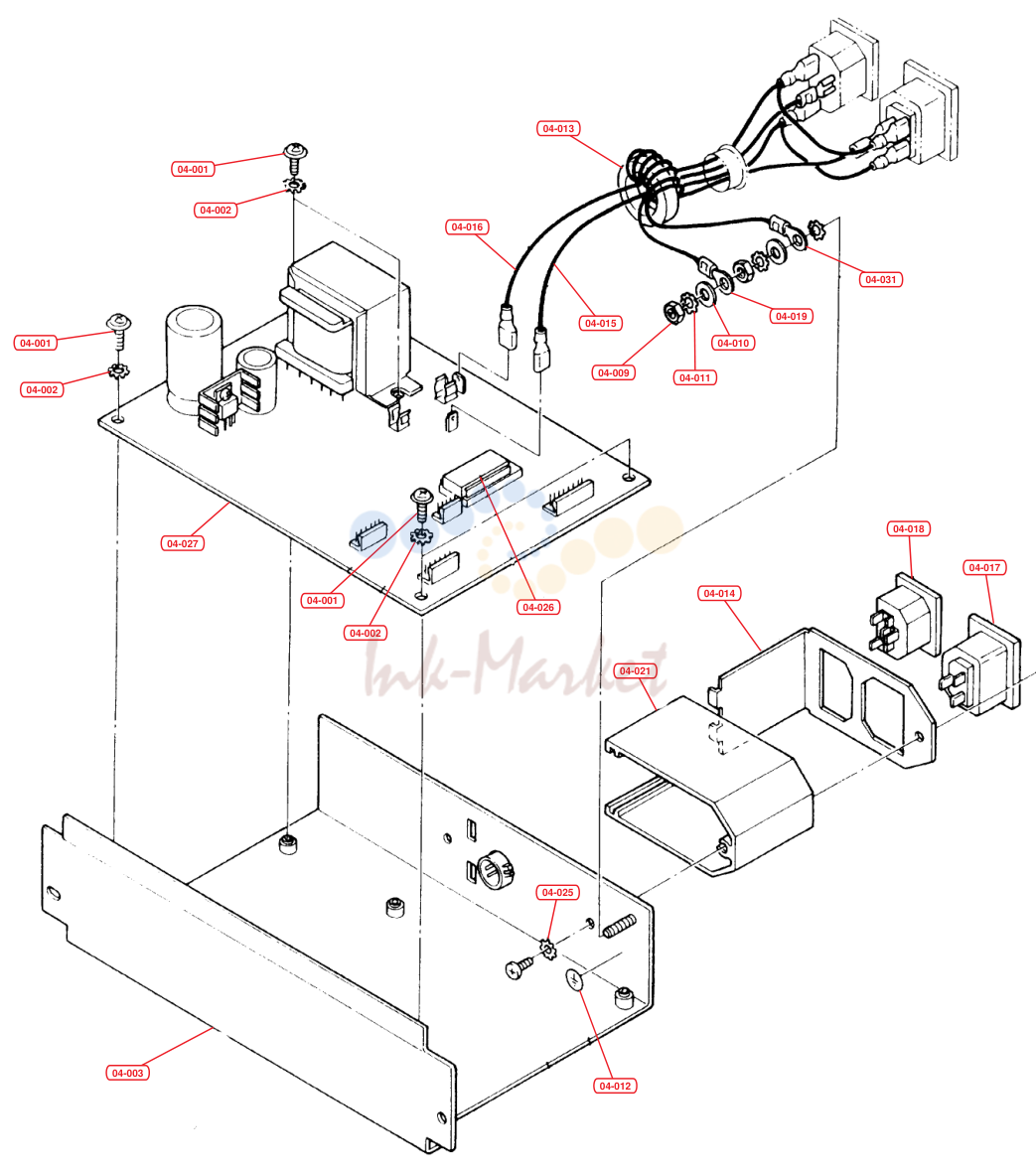

4. Electronics assembly

№	Артикул	Описание
04-000	5SP24BPFlE003 запросить цену →	ASSY-ELECTRONICS KYO 230V
04-001	5MBWU30654SP запросить цену →	WASHER LOCK INTERNAL
04-002	5SP24BPF1070 запросить цену →	ASSY-ELECTRONIC TRAY (WIRED)
04-003	5SP24BPF1073 запросить цену →	ELECTRONIC TRAY W/ STANDOFFS
04-009	5MBNHAA40NSZ запросить цену →	NUT M4
04-010	5MBWR40808SZ запросить цену →	WASHER FLAT M4
04-011	5MBWB40854SP запросить цену →	LOCK WASHER INT. M4
04-012		LABELGROUND
04-013		BEAD SHIELD
04-014		IEC SUB-ASSY (AC RECEPTICLE)
04-015	5SP24BPF1074 запросить цену →	AC HARNESS (LINE)
04-016	5SP24BPF1075 запросить цену →	AC HARNESS (NEUTRAL)
04-017	5SP24BPF1071 запросить цену →	CONN. IEC (FEMALE)
04-018	5SP24BPF1072 запросить цену →	CONN. IEC (MALE)
04-019		AC HARNESS (SAFETY)
04-021		EXTRUSION IEC RECEPTACLE
04-025	5MBWU30654SP запросить цену →	WASHER LOCK INTERNAL
04-026	5SP24BPF1069 запросить цену →	PROM PROGRAMMED HCF
04-027	5SP24BPFlU004 запросить цену →	PWB 115V W/PROM
04-028	5SP24BPFlE004 запросить цену →	PWB 230V W/PROM
04-029	5SP24BPFlU005 запросить цену →	PWB SPARE ASSY 115V
04-030	5SP24BPFlE005 запросить цену →	PWB SPARE ASSY 230V
04-031		HARNESS SAFETY

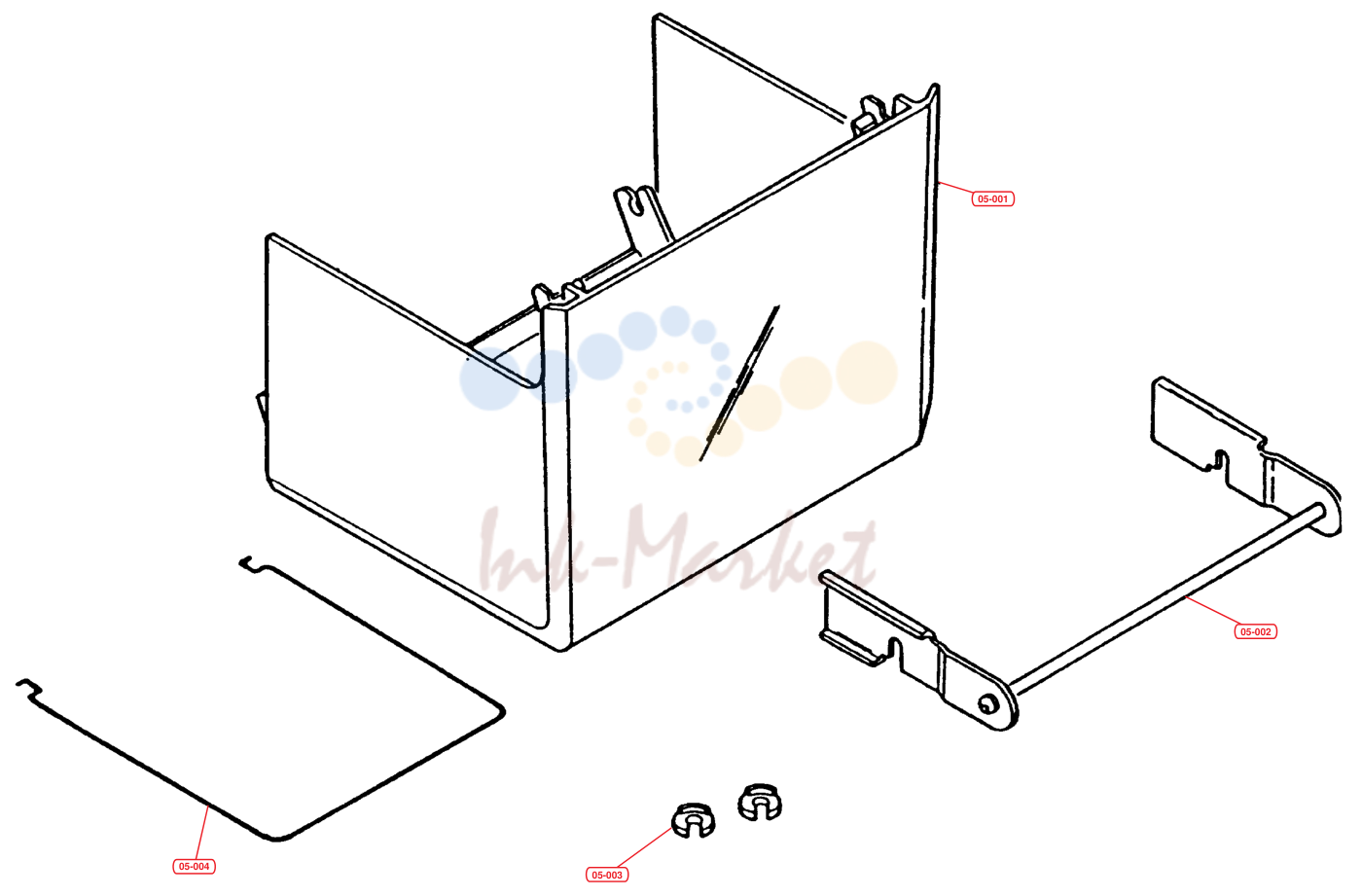

Раздел 5

№	Артикул	Альт. артикул	Описание
05-001			5SP24BPF1***079 LEGAL PAPER COVER
05-002			5SP24BPF1***080 BRACKET EXTENDER
05-003			5SP24BPF1***081 BRACKET CLIPS
05-004			5SP24BPF1***082 LEGAL PAPER SUPPORT
05-005			5SP24BPF1***083 MANUAL
