Océ/Kyocera F-3300 — каталог запчастей со схемами

Содержание

Раздел 1
Раздел 2
Раздел 3
Раздел 4
Раздел 5
Раздел 6
7. LASERBEAM

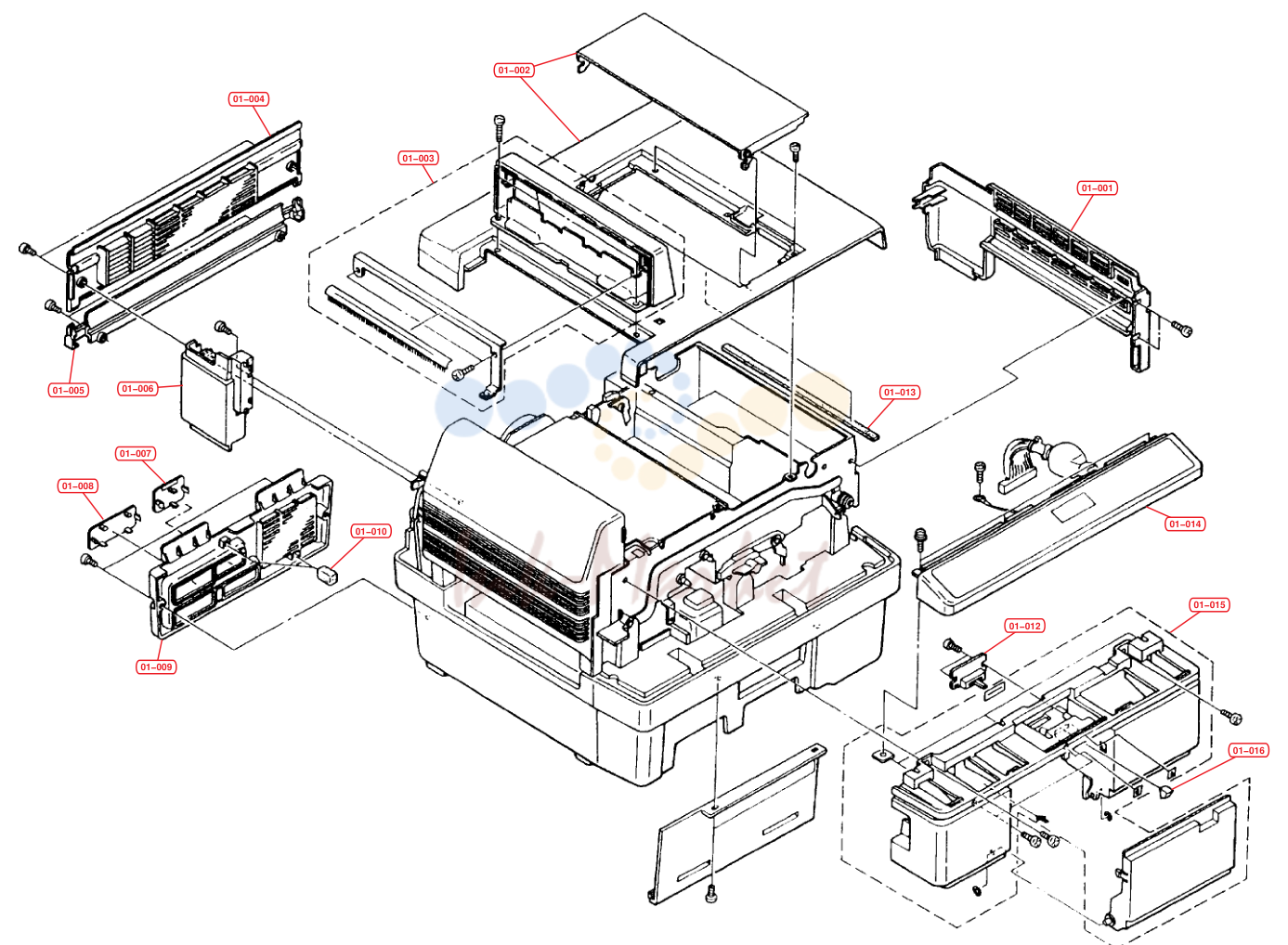

Раздел 1

№	Артикул	Описание
01-001	VX875SW003 запросить цену →	Right Cover
01-002	AVCOVER142 запросить цену →	Top Cover Assy
01-003		AYF3300*36 FD Sub Cover Assy
01-004	VX962SW003 запросить цену →	Rear Cover
01-005	VX942SW002 запросить цену →	Blind Cover
01-006	VB762SW012 запросить цену →	Left Cover
01-007	VX531SH001 запросить цену →	Panel Cover
01-008	VX631SH001 запросить цену →	Option Panel
01-009	VB873SH011 запросить цену →	Controller Panel R
01-010	VB222RB001 запросить цену →	Cord Press
01-011	VX864SH001 запросить цену →	Controller Panel F
01-012	APRVRC1004AH запросить цену →	PWB KP-130A
01-013	VS818RF005 запросить цену →	Seal Cover
01-014		AYF3300*51 Key Board Assy
01-015		AYF3300*52 FRT Cover Assy
01-016	VN110SH018 запросить цену →	Knob

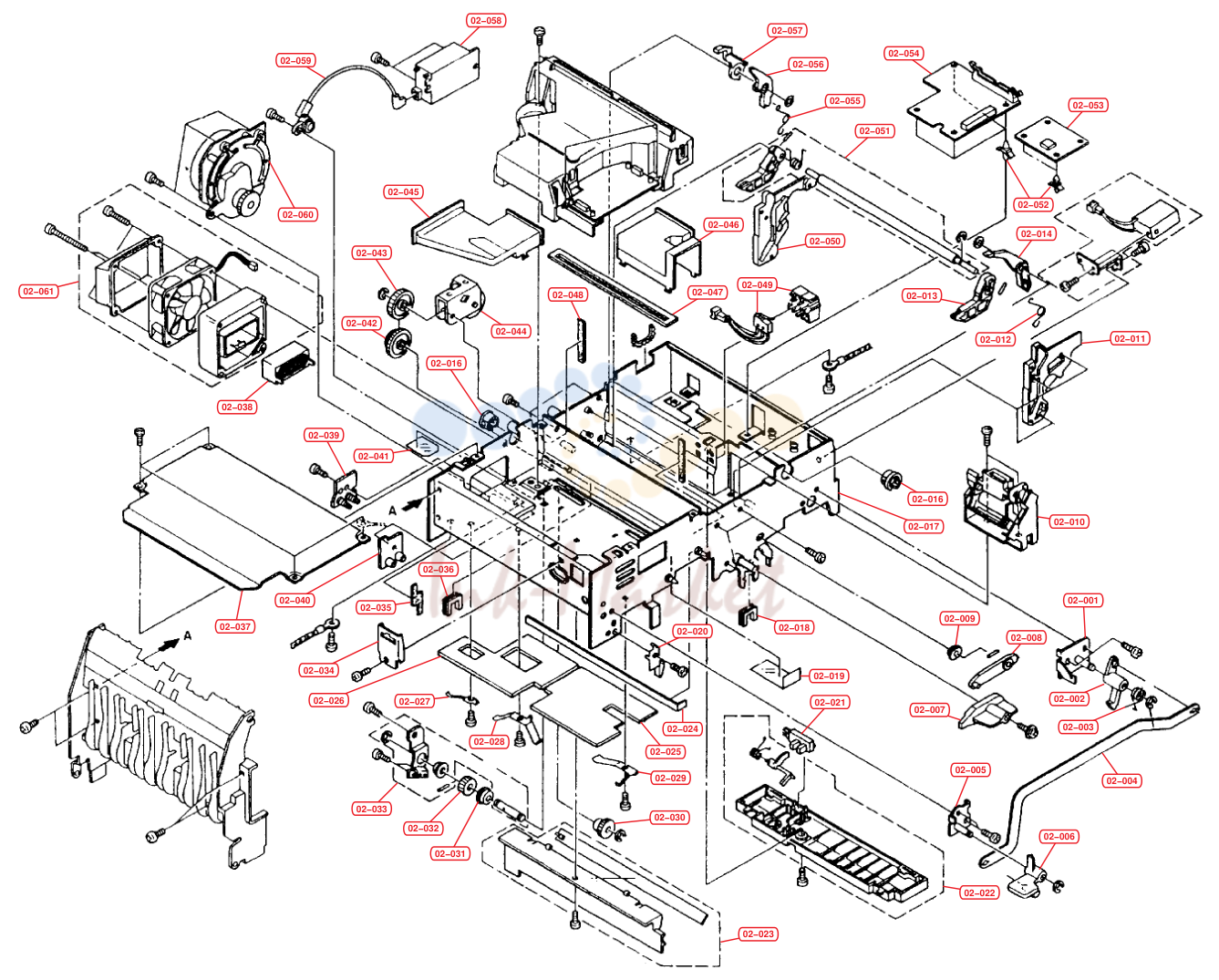

Раздел 2

№	Артикул	Описание
02-001	ML144SL001 запросить цену →	Hook Plate B
02-002	VX632DN001 запросить цену →	Hinge Hook B
02-003	MW172LJ003 запросить цену →	Hinge Spring
02-004	MX861SL003 запросить цену →	Hinge Arm
02-005	MX433SL002 запросить цену →	Hook Plate A
02-006	VX654DN001 запросить цену →	Hinge Hook A
02-007	VX643DG001 запросить цену →	Level DLP A
02-008	VX622EB001 запросить цену →	Level DLP B
02-009	VF121XN001 запросить цену →	Bushing DLP A
02-010		AYF3300*15 DLP Connector Assy
02-011	VX661SB004 запросить цену →	Guide DLP F
02-012	MW162LJ006 запросить цену →	Spring DLP B
02-013	VX641EB002 запросить цену →	Lever DLP F
02-014	VX651DL001 запросить цену →	Lever DLP C
02-015		AYF2010*10 Counter Bkt Assy
02-016	VF277NB006 запросить цену →	Bushing
02-017	AVFRAME067 запросить цену →	Frame Assy
02-018	VX221DB006 запросить цену →	Frame Guide F
02-019	VS642VF002 запросить цену →	Seal Frame F
02-020	MX431RD004 запросить цену →	Plate Earth F
02-021		NXGP1A05HR*01 PT Sensor
02-022		AYF1010*67 M Feed Guide Assy
02-023		AYF1800*25 Erase Assy
02-024	VS818RJ003 запросить цену →	Seal Drum FR
02-025	VS768RF001 запросить цену →	Pad Fuser Upper F
02-026	VS768RF002 запросить цену →	Pad Fuser Upper R
02-027	MP421LJ001 запросить цену →	Pressure A
02-028	MP632LJ002 запросить цену →	Pressure B
02-029	MP632LJ001 запросить цену →	Pressure C
02-030	MG132SX001 запросить цену →	Gear Z23
02-031		BE1280ZZ** Bearing
02-032	MG122SX001 запросить цену →	Gear Z18
02-033		AYF1800*49 DLP Joint Assy
02-034	MU541SL001 запросить цену →	Sorter Connector Bkt
02-035	VS627RF003 запросить цену →	Seal Holder
02-036	VX221DN005 запросить цену →	Frame Guide R
02-037	MS876SL003 запросить цену →	Top Cover Plate
02-038	AVFILTR001 запросить цену →	Filter Assy
02-039	APRZZC1012BH запросить цену →	PW Board Assy
02-040	VX331SB005 запросить цену →	Cover Contact
02-041	VS642VF003 запросить цену →	Seal Frame R
02-042	MG158SX001 запросить цену →	Gear Z41-Z22B
02-043	VG144DB002 запросить цену →	Gear Z36 B
02-044		AYF1800*50 Drive Assy
02-045	VB763SN001 запросить цену →	Duct R
02-046	VB765SN001 запросить цену →	Duct F
02-047	VS828RF001 запросить цену →	Seal Scanner Pad
02-048	VS318RF008 запросить цену →	Seal Frame A
02-049		AYF3300*32 Hopper SW Sub Assy
02-050	VX661SB005 запросить цену →	Guide DLP R
02-051		AYF3300*33 DLP Lever Assy
02-052	VX221NN019 запросить цену →	Locking Spacer LS-3S
02-053		TNB55101***01 High Voltage Unit
02-054	APRCZG2003DH запросить цену →	PW Board Assy
02-055	M162SP001 запросить цену →	Spring DLP A
02-056	VX651DL002 запросить цену →	Lever DlP D
02-057	VX331DL001 запросить цену →	Lever DLP E
02-058		TNB66202***01 Main HV Unit
02-059	VX333SN002 запросить цену →	Connect MCH
02-060		AYF1800*47 Main Motor Assy
02-061		AYF1800*63 Fan Assy

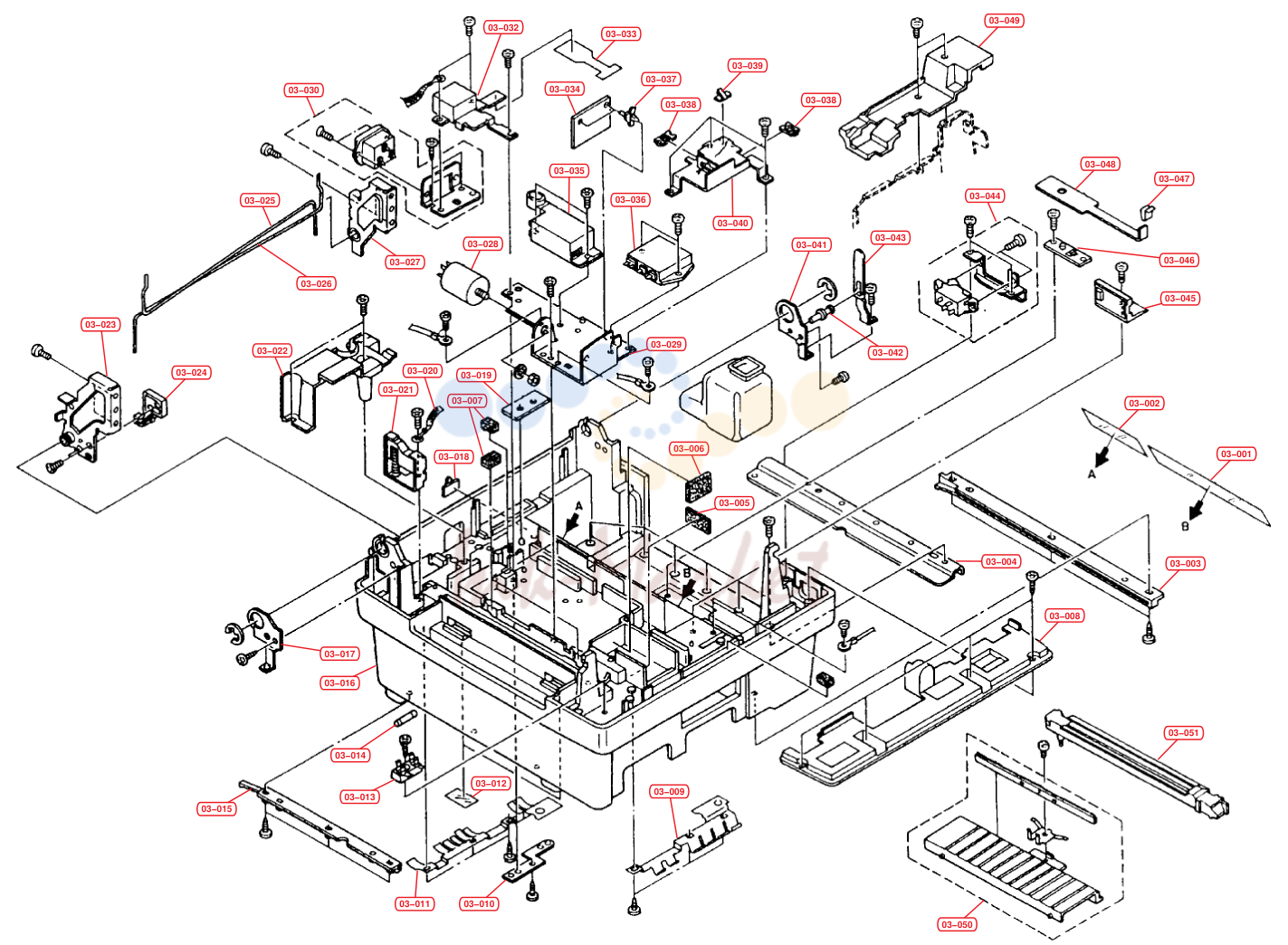

Раздел 3

№	Артикул	Описание
03-001	VS722KF001 запросить цену →	Guide Sheet F
03-002	VS622KF001 запросить цену →	Guide Sheet R
03-003	VX832DB001 запросить цену →	Controller Guide B
03-004	MC832SL001 запросить цену →	Base Support
03-005	VS428RH002 запросить цену →	Tank Pad A
03-006	VS439RH002 запросить цену →	Tank Pad B
03-007	VB222RB001 запросить цену →	Cord Press
03-008	VX964SB002 запросить цену →	Inner Cover F
03-009	MX752CJ001 запросить цену →	Controller Earth A
03-010	MZ173SL001 запросить цену →	Earth Plate
03-011	MX762CJ001 запросить цену →	Controller Earth B
03-012	VS642KC001 запросить цену →	Tray Hole Seal
03-013		YHF102004**01 Fuse Block
03-014		YFBQ50205**01 Fuse
03-015	VX822DB001 запросить цену →	Controller Guide A
03-016		AVBASE*006 Base Assy
03-017	MX622SL001 запросить цену →	Base Hinge Plate L
03-018	MX332SM001 запросить цену →	Cord Keep
03-019	MS536SL003 запросить цену →	Plate Feed Frame
03-020	ACCNAN7GEA запросить цену →	Conn.Cord PCA2031
03-021		AYF3000*01 Lock Plate Assy
03-022	VX766SB008 запросить цену →	Cover Inner A
03-023	MX764SL005 запросить цену →	Arm Frame L
03-024		AYF3000*02 Pressure Arm Assy
03-025	MW905SM001 запросить цену →	Torsion Bar A
03-026	MW905SM002 запросить цену →	Torsion Bar B
03-027	MX764SL006 запросить цену →	Arm Frame R
03-028	FNZSB22100501 запросить цену →	Noise Filter
03-029	MU686SL003 запросить цену →	Plate Elec
03-030		AYF3300*34 Elec Plate Assy
03-031	VX332XH002 запросить цену →	TC Receptacle
03-032	MX763SL007 запросить цену →	Inlet Cover
03-033	VX635CB001 запросить цену →	Power Cord Cover
03-034	APRHCG2003DH запросить цену →	PW Board Assy
03-035		TNB66201***02 Solidate Relay
03-036		ZR1G012301*01 Solidate Relay
03-037	VX221NN019 запросить цену →	Locking Spacer LS-35
03-038	VK121NB002 запросить цену →	Edging Saddle
03-039	MX321SM001 запросить цену →	Cord Keep
03-040	MX765SL004 запросить цену →	Cord Part Plate
03-041	MX662SL003 запросить цену →	Base Hinge Plate R
03-042	MT264LJ006 запросить цену →	Bar Stopper
03-043	ML622LJ001 запросить цену →	Bar Stopper Spring
03-044		AYMT910*21 Main SW BKT Assy
03-045		AYF1010*95 Cassette SW Assy
03-046	APRSS005FA запросить цену →	PW Board Assy
03-047	MX222RJ001 запросить цену →	Sensor Earth Plate
03-048	MS746SB001 запросить цену →	Sensor Plate
03-049	VX766SB009 запросить цену →	Cover Inner B
03-050		AYF1800*58 P.Guide Plate Assy
03-051	AVSH1LD030 запросить цену →	TC Assy

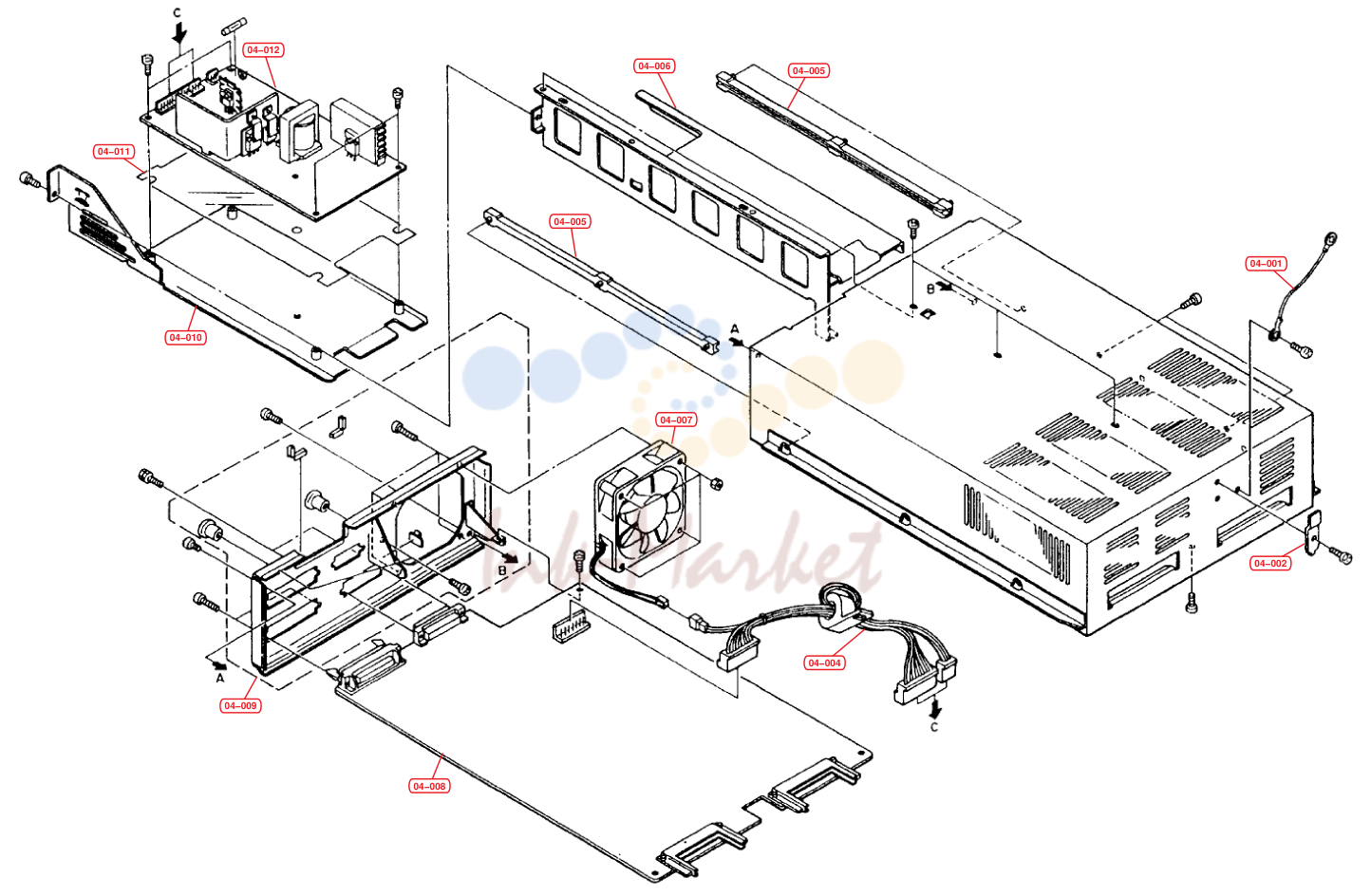

Раздел 4

№	Артикул	Описание
04-001	ACCNBZ2GEA запросить цену →	Conn Cord
04-002	MX421SL002 запросить цену →	Cont.Box Stopper KC
04-003	AVFRAME044 запросить цену →	Cont.Box Assy KC
04-004	ACCNFX1GFA запросить цену →	Conn Cord
04-005	VC811CL001 запросить цену →	PCB Guide Rail
04-006	MX876SL007 запросить цену →	Cont Middle Plate KC
04-007		ZNF240240*01 Fan Motor
04-008	APRLGG4003AH запросить цену →	PW Board Assy
04-009		AYF3300*53 Cont R Cover Assy
04-010	ML876SL002 запросить цену →	P/S Support KC
04-011	VS872KF001 запросить цену →	Sheet MT
04-012		AEZF1800*01 Switch Regulator

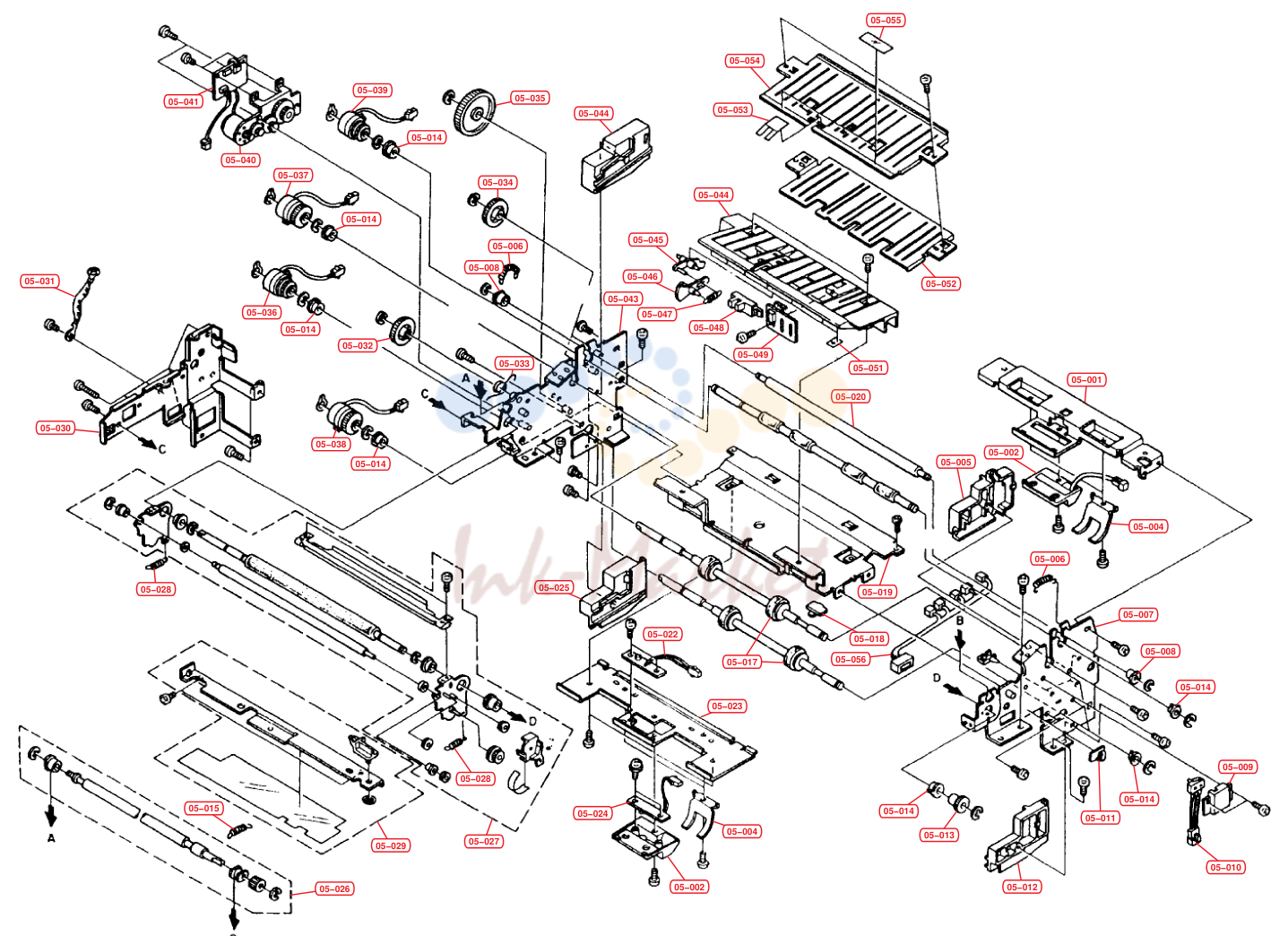

Раздел 5

№	Артикул	Описание
05-001		AYF3300*62 Paper Feed Unit
05-002	VX6525B006 запросить цену →	Sensor Cover
05-003	APRSS005HA запросить цену →	P.W. Board Assy
05-004	MX653SN001 запросить цену →	Paper Holder
05-005	VX663SB007 запросить цену →	Cassette Guide UF
05-006	MW341LJ001 запросить цену →	M Feed Spring
05-007	MX876SL014 запросить цену →	Frame Feed F
05-008	VX211DB003 запросить цену →	MF Bush
05-009	VX532SB002 запросить цену →	Main SW Bkt
05-010	AXSW018GEA запросить цену →	Interlock SW Assy
05-011	MX321SM001 запросить цену →	Cord Keep
05-012	VX663SB008 запросить цену →	Cassette Guide LF
05-013	VG147DN001 запросить цену →	Regist Gear Z32
05-014	MM176CJ003 запросить цену →	Metal Bush KD
05-015	MW251LJ008 запросить цену →	Spring Regist F
05-016	VX221NN007 запросить цену →	Mini Clamper
05-017		AVROLL*010 Feed Wheel Low Assy
05-018	MX321SM001 запросить цену →	Cord Keep
05-019	MX875SM003 запросить цену →	Feed Unit Stay B
05-020	MT876SN009 запросить цену →	M Feed Roller B
05-021	MT876SN029 запросить цену →	Roller M Feed A
05-022	APRSS005EA запросить цену →	PW Board Assy
05-023	MS866SL011 запросить цену →	Sensor Plate A
05-024	APRSS005DA запросить цену →	P.W. Board Assy
05-025	VX664SB001 запросить цену →	Cassette Guide LR
05-026		AYF1800*39 Roller Regist A Assy
05-027		AYF1800*35 Paper Chute Assy
05-028	MW241LJ019 запросить цену →	Regist Paper Chute
05-029		AYF3300*46 Support TC Assy
05-030	MX876SL018 запросить цену →	Bracket Clutch
05-031	ACCNAN8GEA запросить цену →	Conn. Cord PCA2032
05-032	VG144DB002 запросить цену →	Gear Z36 B
05-033		AYF3300*62 Paper Feed Unit
05-034	VG138DN011 запросить цену →	Feed Unit Gear Z28
05-035	VG169DB003 запросить цену →	Feed Gear Z65
05-036		YYAFAAE01**01 Micro Clutch Z16-B
05-037		YYAFAAE02**01 Micro Clutch Z26-A-1
05-038		YYAFAAE03**01 Micro Clutch Z26-A-2
05-039		YYAFAAE05**01 Micro Clutch Z16-C
05-040		AYF3300*56 Feed Motor Assy
05-041	APRZZC1017AH запросить цену →	PW Board Assy
05-042		AYF3300*62 Paper Feed Unit
05-043	MX875SL002 запросить цену →	Frame Feed R
05-044	VX866SB001 запросить цену →	Paper Guide
05-045	VX331DB003 запросить цену →	Actuator B
05-046	VX532DB002 запросить цену →	Actuator A
05-047	MW163LJ002 запросить цену →	Sensor Spring B
05-048		NXGP1A05HR*01 PT Sensor GP1A05HR
05-049	AXAP002GEA запросить цену →	P.W. Board Assy
05-050	VS227RB003 запросить цену →	Solenoid Pad
05-051	VS221KF006 запросить цену →	Film Regist
05-052	MS866SN001 запросить цену →	M Feed Paper Shoot B
05-053	VS412KF001 запросить цену →	Guide Sheet PS
05-054	MS878SN001 запросить цену →	M Feed Paper Shoot A
05-055	VS621KC001 запросить цену →	Paper Shoot Guide
05-056	ACCNBS9GEA запросить цену →	Conn. Cord CCA5022

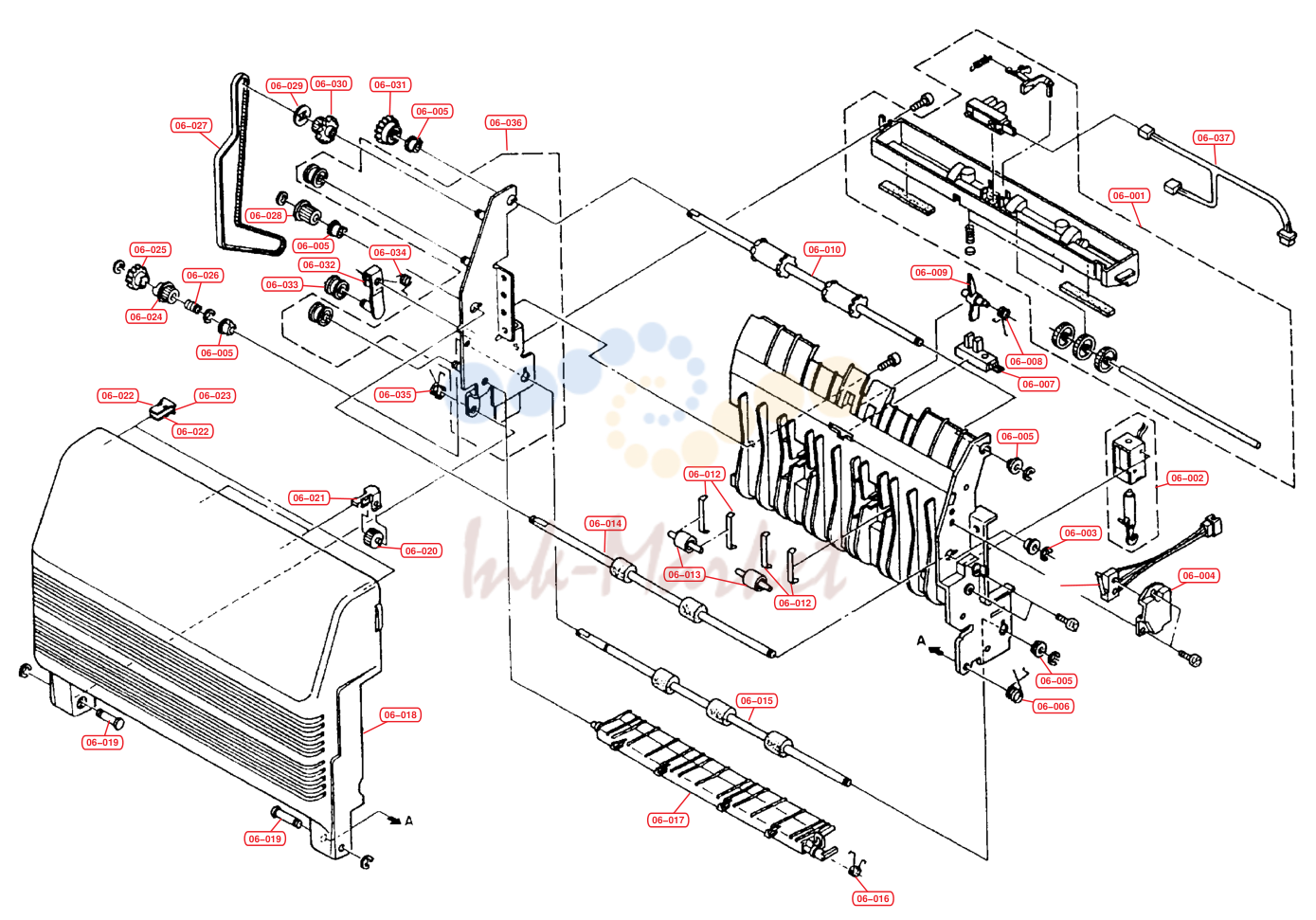

Раздел 6

№	Артикул	Описание
06-000		AYF3300*63 Face Down Unit
06-001		AYF3300*44 Guide FD Paper Assy
06-002		AYF3300*43 Solenoid C Assy
06-003	AXSW019GEA запросить цену →	FD Switch Assy
06-004	VX442SW002 запросить цену →	FD Switch Cover
06-005	VM176DN009 запросить цену →	Bearing
06-006	MW167LJ001 запросить цену →	FD Spring F
06-007		NXGP1A05HR*01 PT. Sensor GP1A05HR
06-008	MW163LJ001 запросить цену →	FD Actuator Spring
06-009	VX422DB003 запросить цену →	FD Jam Indicator
06-010	MT876SN015 запросить цену →	FD Exit Roller
06-011		AYF3300*63 Face Down Unit
06-012	MU131LX001 запросить цену →	FD Pressure
06-013	VM474DB001 запросить цену →	FD Bulley B
06-014	MT876SN017 запросить цену →	FD Middle Roller
06-015	MT876SN027 запросить цену →	Roller FD Enter
06-016		AYF3300*63 Face Down Unit
06-017	VX842SB005 запросить цену →	Plate Change
06-018	VX886SW004 запросить цену →	FD Cover
06-019	VM366SW001 запросить цену →	FD Pin
06-020	VM123DB001 запросить цену →	FD Feed Pulley
06-021	MX321LJ005 запросить цену →	Exit Pulley Bracket
06-022	MS216SN003 запросить цену →	FD Magnet Plate
06-023	MS218FJ001 запросить цену →	FD Magnet
06-024	VG307DB002 запросить цену →	Pulley FD Belt
06-025	VG127DB011 запросить цену →	Gear Z15
06-026	MW265SJ001 запросить цену →	Spring FD CL
06-027	VX917RB001 запросить цену →	FD Belt
06-028	VG327DB001 запросить цену →	Belt Pulley
06-029	VF176DB001 запросить цену →	Pulley Flange
06-030	VG022DB001 запросить цену →	Belt Pulley Gear
06-031	VG127DB002 запросить цену →	FD Exit Gear
06-032	MX421SL001 запросить цену →	Idle Bracket
06-033	VM177DB004 запросить цену →	Belt Idle Pulley
06-034	MW161LJ018 запросить цену →	Idle Spring
06-035	MW167LJ002 запросить цену →	FD Spring R
06-036		AYF3300*45 Plate FD Side Assy
06-037		ACCNGEZGEA Conn. Cord S00113

7. LASERBEAM

№	Артикул	Описание
07-001	ACCNBS6GEA запросить цену →	Conn.Cord CCA4004
07-002	ACCNFX4GEA запросить цену →	Conn.Cord S00110
07-003	ACCNBS7GEA запросить цену →	Conn.Cord CCA4002
07-004	ACCNBY4GEA запросить цену →	Conn.Cord CCA4003
07-005	ACCNGE5GEA запросить цену →	Conn.Cord S00114
07-007		ACCNCKOULA Conn.Cord Assy

Источник: Инк-Маркет.ру.

← Все статьи
