Océ/Kyocera F-1000 — каталог запчастей со схемами

Содержание

• Раздел 1
• 2. LASERBEAM
• 3. LASERBEAM
• Раздел 4
• Раздел 5
• Раздел 6
• Раздел 7
• Раздел 8
• Раздел 9
• Раздел 10
• Раздел 11
• Раздел 12
• Раздел 13
• Раздел 14

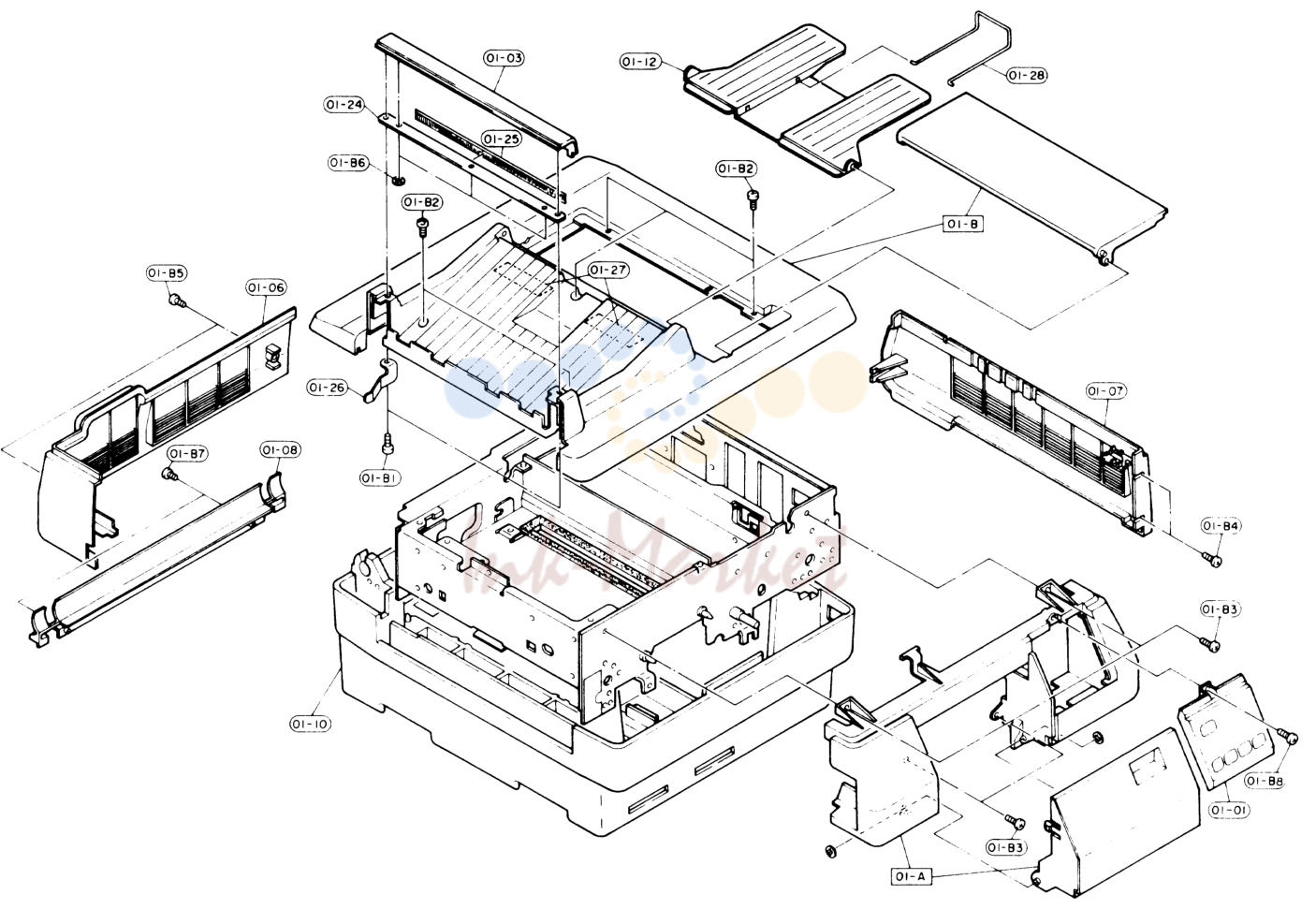

Раздел 1

№	Артикул	Альт. артикул	Описание
01-001			5AAFZF1000*1 Assy Keyboard
01-003	5MVL832SH002 запросить цену →		FD Subcover
01-006	5MVX876SH024 запросить цену →		Rear Cover
01-007	5MVB873SH013 запросить цену →		Cover Right
01-008	5MVX843SH002 запросить цену →		Blind Cover
01-010			5AAMF1000*03 Assy Base
01-012	5MVX872SH001 запросить цену →		Print Tray
01-024	5MML822SL006 запросить цену →		Bracket Subcover
01-025	5MVX821XJ001 запросить цену →		Discharger FD
01-026	5MMS323RD001 запросить цену →		Plate FD Ground
01-027	5MVS623KF001 запросить цену →		Sheet Top Cover
01-028	5MMW904LJ002 запросить цену →		Holder Paper

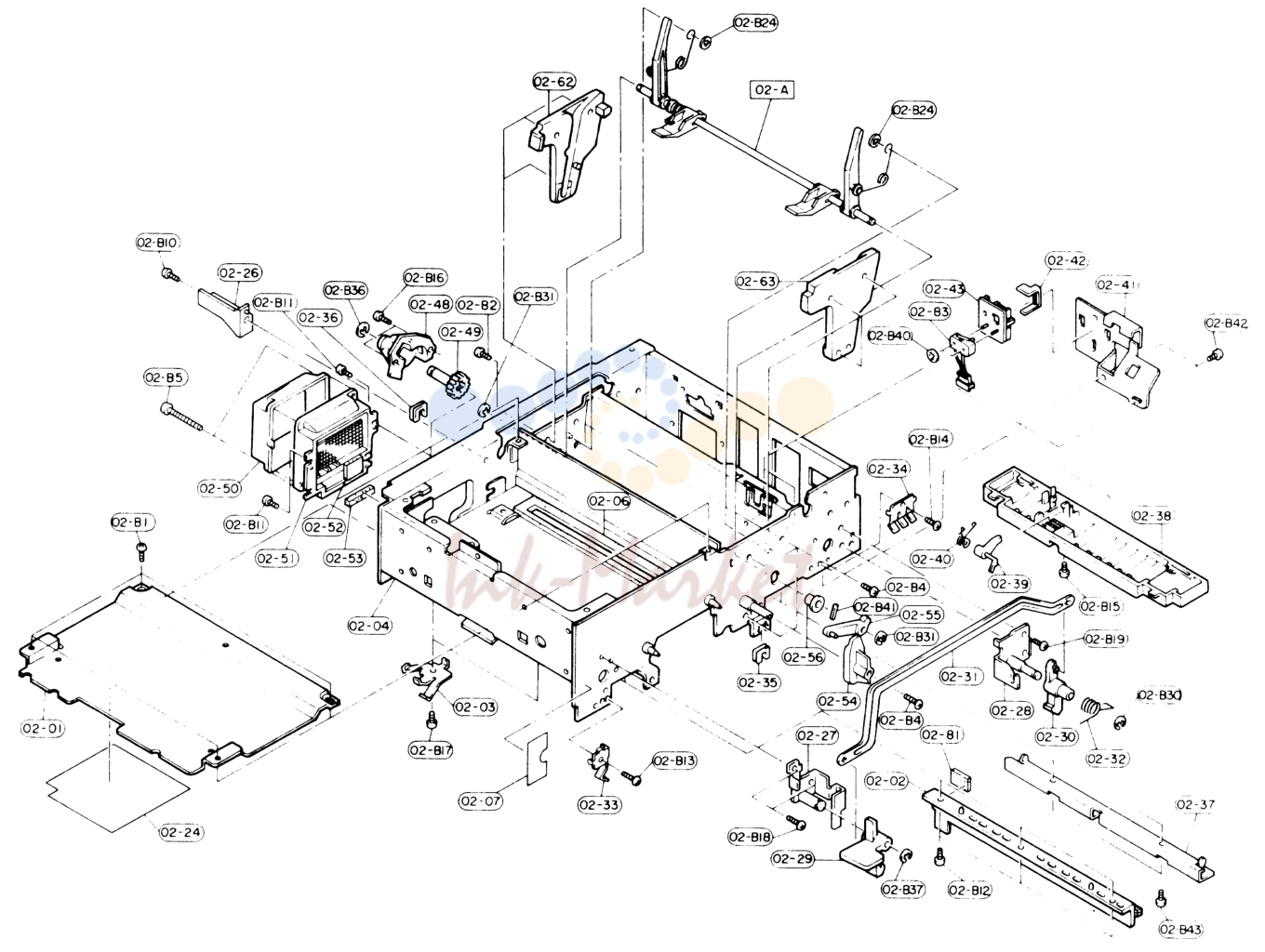

2. LASERBEAM

№	Артикул	Альт. артикул	Описание
02-001	5MMZ871SL001 запросить цену →		Cover Scanner Area
02-002			5AAMF1000*04 Assy Rail A
02-003	5MMX644LD002 запросить цену →		Cleaner Press
02-004	5AAVFRAME045 запросить цену →		Frame Assy
02-006	5MVS838RB003 запросить цену →		Pad Scanner Seal
02-007	5MVS635CH001 запросить цену →		Sheet Cover
02-024	5MVS663KF001 запросить цену →		Plate Barrier Top
02-027	5MMX644SL001 запросить цену →		Plate A Hook
02-028	5MMX444SL003 запросить цену →		Plate B Hook
02-029	5MVX654DN001 запросить цену →		Hook A Hinge
02-030	5MVX632DN001 запросить цену →		Hook B Hinge
02-031	5MMX861SL001 запросить цену →		Arm Hinge
02-032	5MMW172LJ003 запросить цену →		Spring Hinge
02-033	5MMX474RJ001 запросить цену →		Plate Ground C
02-034	5MMS334RJ001 запросить цену →		Plate Ground A
02-035	5MVX221DB006 запросить цену →		Guide Frame F
02-036	5MVX221DN005 запросить цену →		Guide Frame R
02-037	5MVB773SB005 запросить цену →		Guide Regist Roller
02-038	5MVB862SB001 запросить цену →		Guide Upper M-Feed
02-039	5MVX422SB003 запросить цену →		Actuator Sens M-Feed
02-040	5MMW161LJ008 запросить цену →		Spring Sensor
02-041	5MMX653SL006 запросить цену →		Bracket Interlock
02-042	5MVU122DB002 запросить цену →		Lever Interlock
02-043	5MVX443DB001 запросить цену →		Bracket Interlock
02-048			5MVX665CB01% Bearing Drum
02-049	5MVG138DB002 запросить цену →		Gear Drum Z30
02-050	5MVB773SB002 запросить цену →		Nozzle B
02-051			5AAMW1****20 Filter Assy
02-052	5MVS229RB001 запросить цену →		Seal Nozzle
02-053	5MVS519RB001 запросить цену →		Seal
02-054	5MVX643CX001 запросить цену →		Lever DLP CAM
02-055	5MVX622DB001 запросить цену →		Lever DLP CAM B
02-056	5MVM177DJ001 запросить цену →		Bushing R Drum
02-062	5MVX662SB011 запросить цену →		Guide R DLP
02-063	5MVX662SB012 запросить цену →		Guide F DLP
02-081	5MVS227RF009 запросить цену →		Sheet Seal
02-083	5MVS622KF002 запросить цену →		Switch Interlock

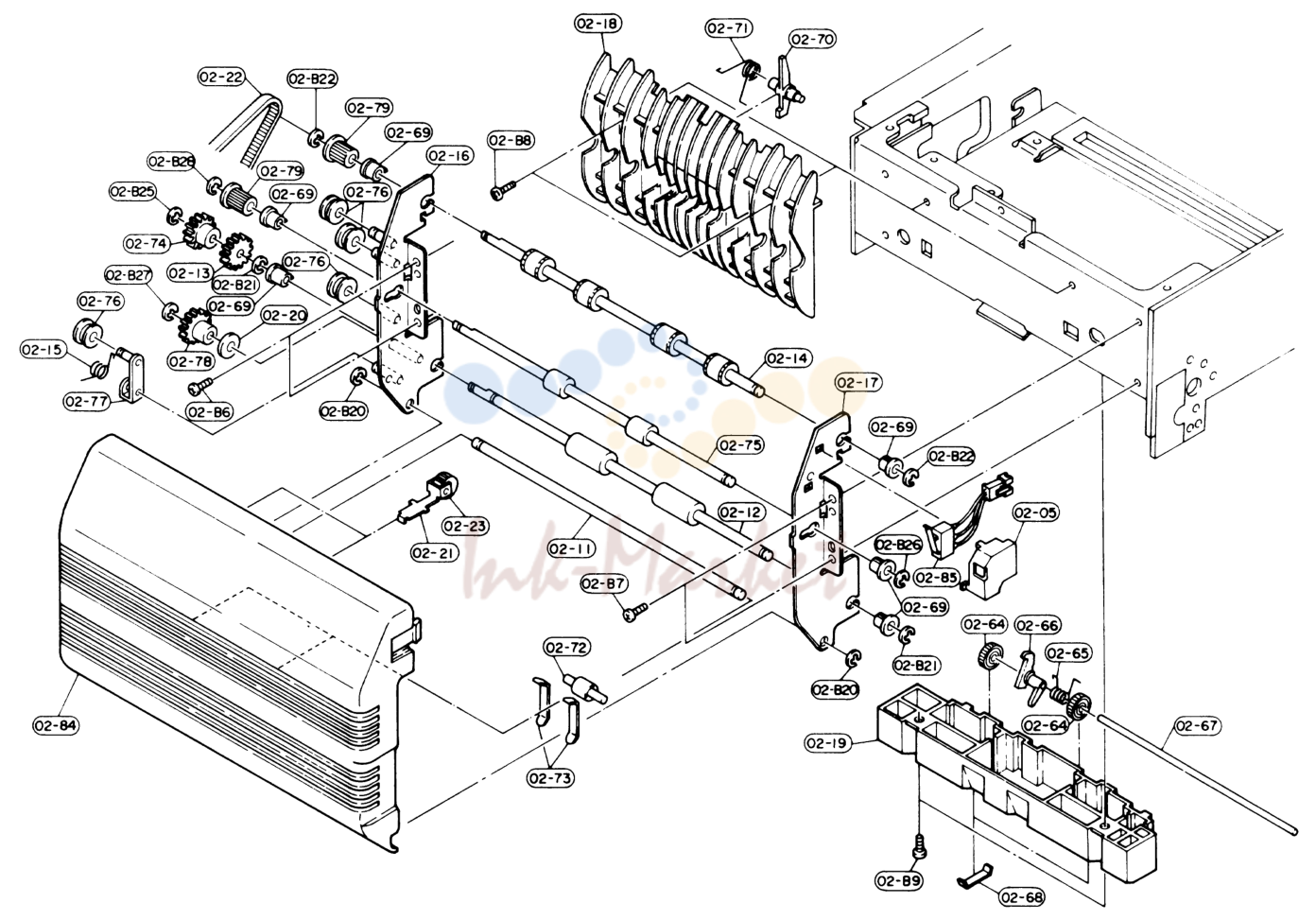

3. LASERBEAM

№	Артикул	Альт. артикул	Описание
02-000			5AAYF1000*63 Face Down Unit
02-005	5MVB651SB003 запросить цену →		Cover Switch
02-011	5MMT8668Z015 запросить цену →		Shaft FD Cover
02-012	5MMT876SN013 запросить цену →		Roller FD B
02-013	5MVG127DB003 запросить цену →		Gear FD Z20
02-014	5MMT876SN014 запросить цену →		Roller FD C
02-015	5MMW161LJ021 запросить цену →		Spring Idle
02-016	5MMX765SL005 запросить цену →		Plate FD Side R
02-017	5MMS767SL003 запросить цену →		Plate FD Side F
02-018	5MVB773SB005 запросить цену →		Guide FD
02-019	5MVB854CB001 запросить цену →		Guide FD Paper
02-020	5MVM176DB002 запросить цену →		Flange Pulley
02-021	5MMX311LD001 запросить цену →		Bracket Ext Pulley
02-022	5MVX811RB001 запросить цену →		Belt FD
02-023	5MVM123DB001 запросить цену →		Pulley FD Feed
02-064	5MVM177DB003 запросить цену →		POulley Outlet
02-065	5MMW161LJ012 запросить цену →		Spring Jam Actuator
02-066	5MVX422DB002 запросить цену →		Jam Actuator
02-067	5MMT421SL001 запросить цену →		Bracket Idle
02-068	5MMU131LJ002 запросить цену →		Spring FD Enter
02-069	5MVM176DN009 запросить цену →		Bearing
02-070	5MVX422DB003 запросить цену →		Jam Actuator FD
02-071	5MMW163LJ001 запросить цену →		Spring FD Actuator
02-072	5MVM474DB001 запросить цену →		Pulley FD B
02-073	5MMU131LD001 запросить цену →		FD Pressure
02-074	5MVG127DN015 запросить цену →		Gear Joint FD
02-075	5MMT876SN010 запросить цену →		Roller Middle FD
02-076	5MVM177DB004 запросить цену →		Pulley Idle Belt
02-077	5MMX421SL001 запросить цену →		Bracket Idle
02-078	5MVG022DB001 запросить цену →		Gear Belt Pulley
02-079	5MVG327DB001 запросить цену →		Pulley Belt
02-084	5MVB876SH025 запросить цену →		Cover FD
02-085			Switch Interlock

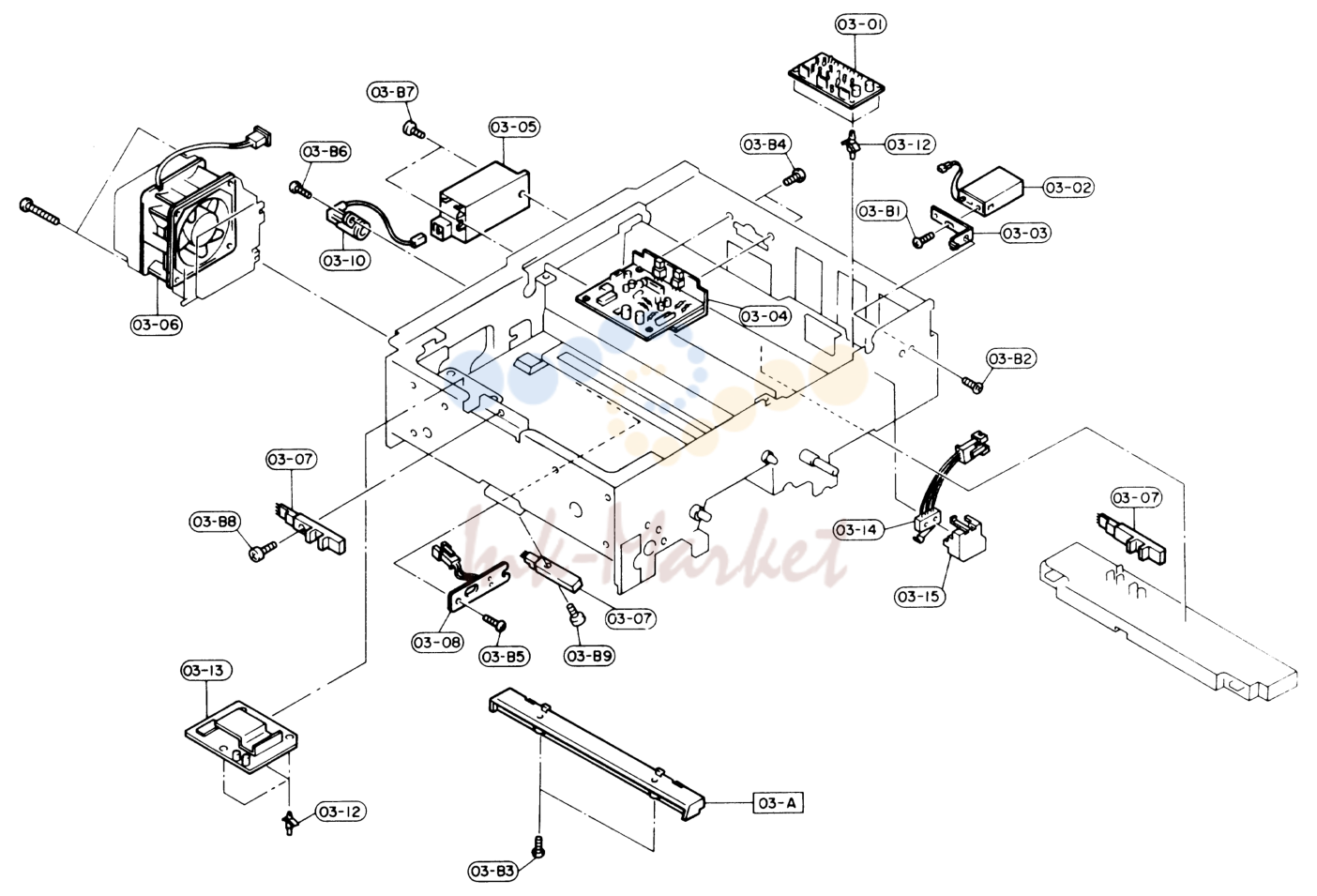

Раздел 4

№	Артикул	Альт. артикул	Описание
03-001			5ETNB60101***01 Assy PWB DLP Bias
03-002			5EZKD6Z02301*01 Counter Print
03-003	5MML252SL001 запросить цену →		Bracket Counter
03-004	5AAPRZZ003AA запросить цену →		PWB Motor Control
03-005			5ETNB66202***01 Main HV Unit
03-006			5EZNF2403001*01 Fan DC
03-007			5ENXGP1A05HR*01 Photosensor
03-008	5AAPRZZ005AA запросить цену →		PWB Drum Life
03-010			Connect MCH
03-012			Support PWB
03-013	5AAPRZZC1004BH запросить цену →		Assy PWB Polygon
03-014	5AAXSW020GEA запросить цену →		Switch Interlock
03-015			Cover FD Switch

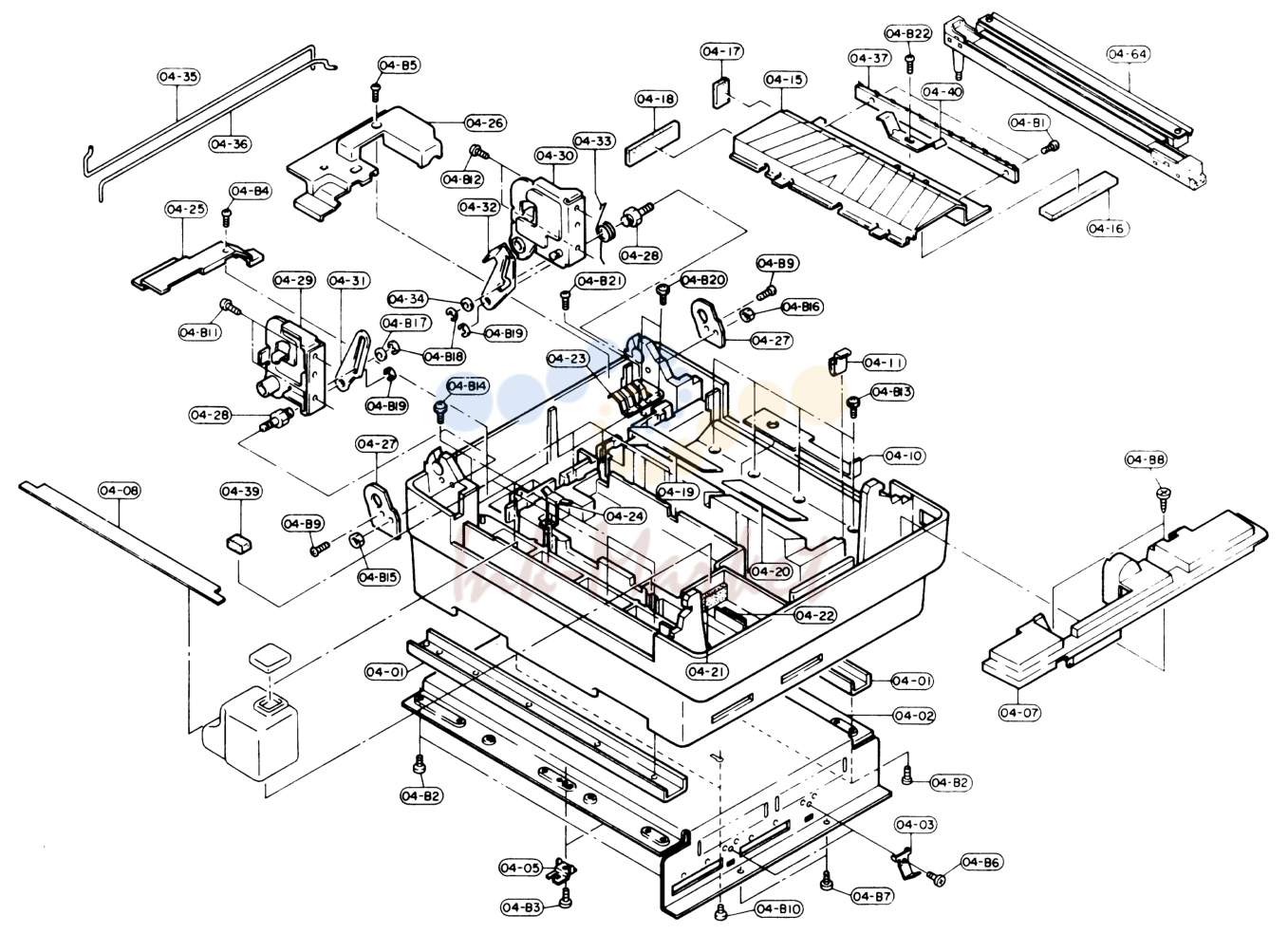

Раздел 5

№	Артикул	Альт. артикул	Описание
04-001	5MMU832SL001 запросить цену →		Support Base
04-002	5MMZ886SL001 запросить цену →		Plate Sheild
04-003	5MML232RD001 запросить цену →		Plate Ground
04-005	5MMX431RD002 запросить цену →		Plate Ground
04-007	5MVB866SB002 запросить цену →		Cover Inside F
04-008	5MVS836CB001 запросить цену →		Plate Fuser
04-010	5MMS746SB001 запросить цену →		Plate Sensor
04-011	5MMX222RJ001 запросить цену →		Plate Ground Sensor
04-015	5MMU833SM001 запросить цену →		Plate Paper Ramp
04-016	5MVS618RB005 запросить цену →		Seal A
04-017	5MVS213RB005 запросить цену →		Seal D
04-018	5MVS618RB003 запросить цену →		Seal C
04-019	5MVS732KN002 запросить цену →		Guide R
04-020	5MVS632KN001 запросить цену →		Guide F
04-021	5MVS439RH002 запросить цену →		Pad B Tank
04-022	5MVS428RH002 запросить цену →		Pad A Tank
04-023	5MMX542RJ001 запросить цену →		Plate B Ground
04-024	5MMX332RJ001 запросить цену →		Plate Ground Fuser
04-025	5MVX764SB002 запросить цену →		Cover Inside RB
04-026	5MVX764SB003 запросить цену →		Cover Inside RA
04-027	5MMS657SL010 запросить цену →		Plate Hinge Base
04-028	5MMT326LJ001 запросить цену →		Pin Stopper
04-029	5MMX763SL006 запросить цену →		Arm Frame L
04-030	5MMX763SL005 запросить цену →		Arm Frame R
04-031	5MMS637SL003 запросить цену →		Stopper L
04-032	5MML264SL001 запросить цену →		Stopper R
04-033	5MMW172LJ004 запросить цену →		Spring Stopper
04-034	5MMS226SL002 запросить цену →		Stopper
04-035	5MMW908SM002 запросить цену →		Rod Torsion A
04-036	5MMW908SM001 запросить цену →		Rod Torsion B
04-037	5MMX852AJ001 запросить цену →		Discharger Transfer
04-039	5MVB222RB001 запросить цену →		Rubber Piece
04-040	5MMX641LJ001 запросить цену →		Hold Corotron
04-041			Ass’y Actuator HVU
04-064	5AAUSHILD033 запросить цену →		Assy TR Corotron

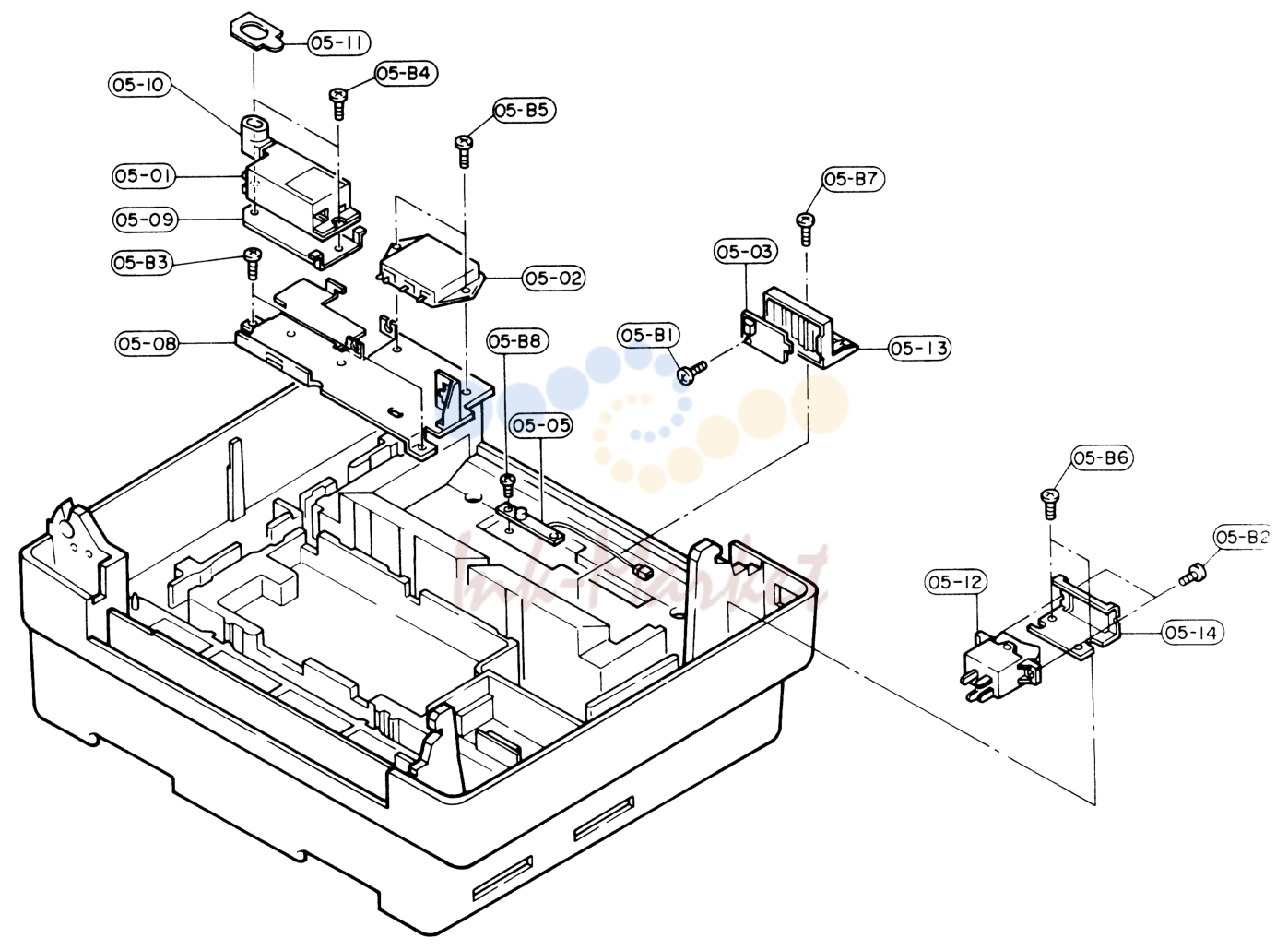

Раздел 6

№	Артикул	Альт. артикул	Описание
05-001			5ETNB66201***01 HV Unit Transfer
05-002			5EZR1G012301*01 Relay SS 220-240V
05-003	5AAXAP002GEA запросить цену →		PWB Assy Cassette
05-005	5AAPRSS005BA запросить цену →		Assy PWB Paper
05-008			Base SSR Etc.
05-009	5AAVHOLDR016 запросить цену →		Assy Actuator HVU
05-010	5MVX332XH001 запросить цену →		Receptacle TC
05-011	5MVS533KN001 запросить цену →		Blind
05-012			5ESC020103***01 Switch Power
05-013			Bracket. Sensor Cas.
05-014			Bracket Switch Power

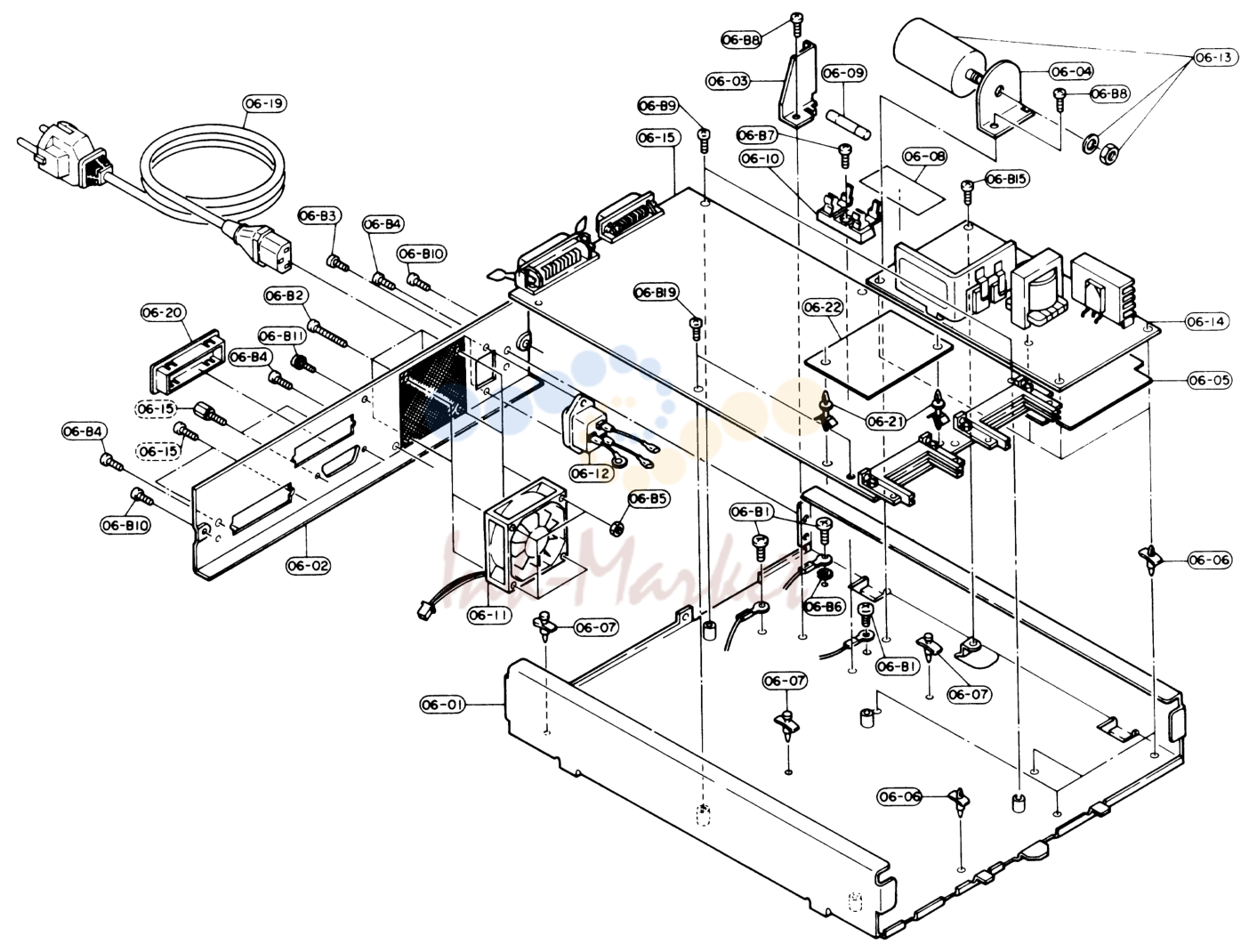

Раздел 7

№	Артикул	Альт. артикул	Описание
06-001	5MMU886SL002 запросить цену →		Box Controller
06-002	5MML861SM001 запросить цену →		Panel Rear
06-003	5MMX533Sl001 запросить цену →		Bracket Connector
06-004	5MML452SL002 запросить цену →		Bracket Filter
06-005	5MVS875VF001 запросить цену →		Insulator
06-006	5MVX221NN019 запросить цену →		Spacer Locking
06-007	5MVX221NN022 запросить цену →		Spacer Card
06-008	5MVL631WN49 запросить цену →		Decal Fuse 220-240V
06-009			5EYFBQ50205**01 Fuse 220-240V
06-010			5EYHF102004**01 Block Fuse 220-240V
06-011			5EZNF2403401*01 Fan DC
06-012	5AACCNCP0GEA запросить цену →		Inlet Assy
06-013	5EFNZSB22100501 запросить цену →		Filt Noise 220-240V
06-014			5AAEZF1000*2 Regulator Swing 240V
06-015	5AAPRCZG2005AH запросить цену →		PWB Assy 220-240V
06-018	5AACCNCH4GEA запросить цену →		Cable Ass’y
06-019	5AACAC278EEA запросить цену →		Cable Power 220-240V
06-020	5MVS627SH002 запросить цену →		Cover Blind
06-021			PWB Support Nylon
06-022			PWB Ass’y 1MB RAM

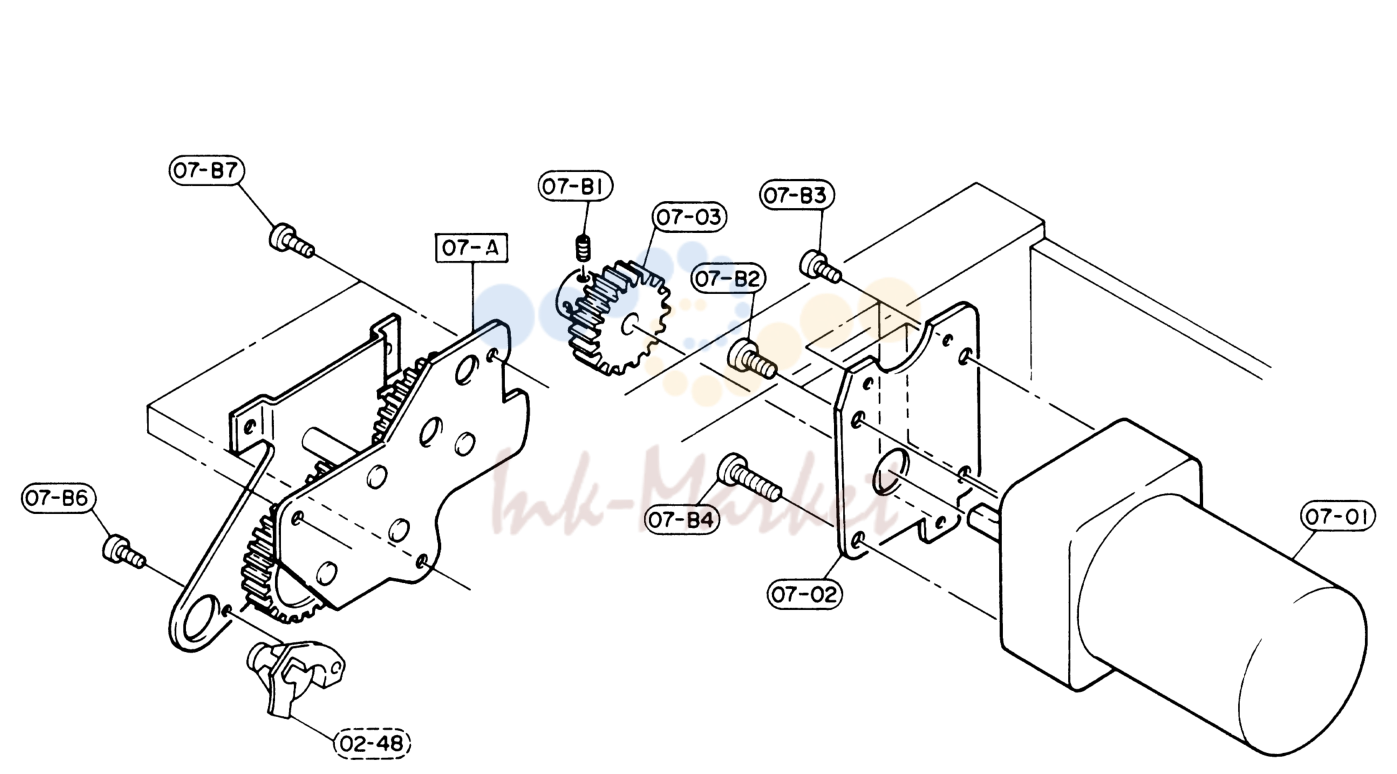

Раздел 8

№	Артикул	Альт. артикул	Описание
07-001			5EZNS180R401*01 Motor DC
07-002	5MMX642SL005 запросить цену →		Plate Motor
07-003	5MMG138SX005 запросить цену →		Gear Z30

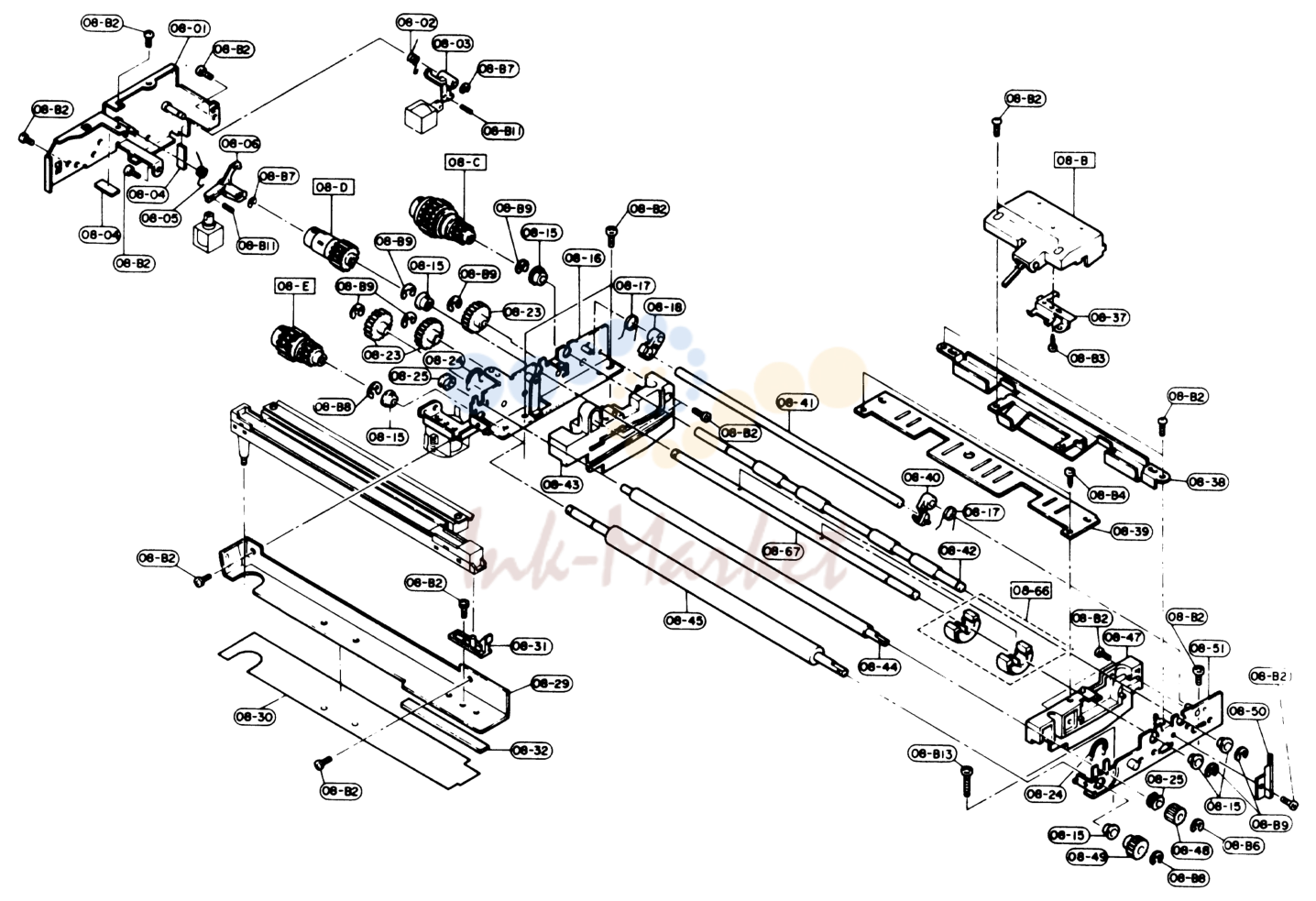

Раздел 9

№	Артикул	Альт. артикул	Описание
08-001	5MMX766SL002 запросить цену →		Bracket Solenoid
08-002	5MMW171LJ004 запросить цену →		Spring Cam M
08-003	5MVX442DN001 запросить цену →		Lever Cam M
08-004	5MVS226RB005 запросить цену →		Pad Solenoid
08-005	5MMW171LJ003 запросить цену →		Spring Cam
08-006	5MVX552DN001 запросить цену →		Lever Cam
08-015	5MMM176CJ003 запросить цену →		Bush Metal KD
08-016	5MMX776SL001 запросить цену →		Frame R
08-017	5MMW171LJ002 запросить цену →		Spring Roller M
08-018	5MVX322DB001 запросить цену →		Bush R
08-023	5MVG138DN011 запросить цену →		Gear Z28
08-024	5MMW241LJ009 запросить цену →		Spring Regist
08-025	5MMM121XJ001 запросить цену →		Bush Roller Regist
08-029	5MML833SL002 запросить цену →		Support TC
08-030	5MVS852K1002 запросить цену →		Cover
08-031	5MVX532DD002 запросить цену →		Guide TC
08-032	5MVS618RB004 запросить цену →		Seal B
08-037	5MMX543LJ001 запросить цену →		Bracket Sensor
08-038	5MMX865SN001 запросить цену →		Paper Chute A
08-039	5MMS856SN001 запросить цену →		Paper Chute B
08-040	5MVX332DB002 запросить цену →		Bush Tension F
08-041	5MMX866SN002 запросить цену →		Roller B M
08-042	5MMT876SN007 запросить цену →		Roller A M
08-043	5MVX764SB001 запросить цену →		Guide Cassette R
08-044	5MMT866SN003 запросить цену →		Roller A Regist
08-045	5MMT876SN019 запросить цену →		Roller B Regist
08-047	5MVX763SB003 запросить цену →		Guide Cassette F
08-048	5MVG127DN017 запросить цену →		Gear Z20
08-049	5MVG147DN001 запросить цену →		Gear Z32
08-050	5MML531SL001 запросить цену →		Actuator Interlock
08-051	5MMX775SL001 запросить цену →		Frame F
08-066			5AAMF1000*05 Assy Wheel Feed
08-067	5MMT866SJ001 запросить цену →		Shaft Roller Feed

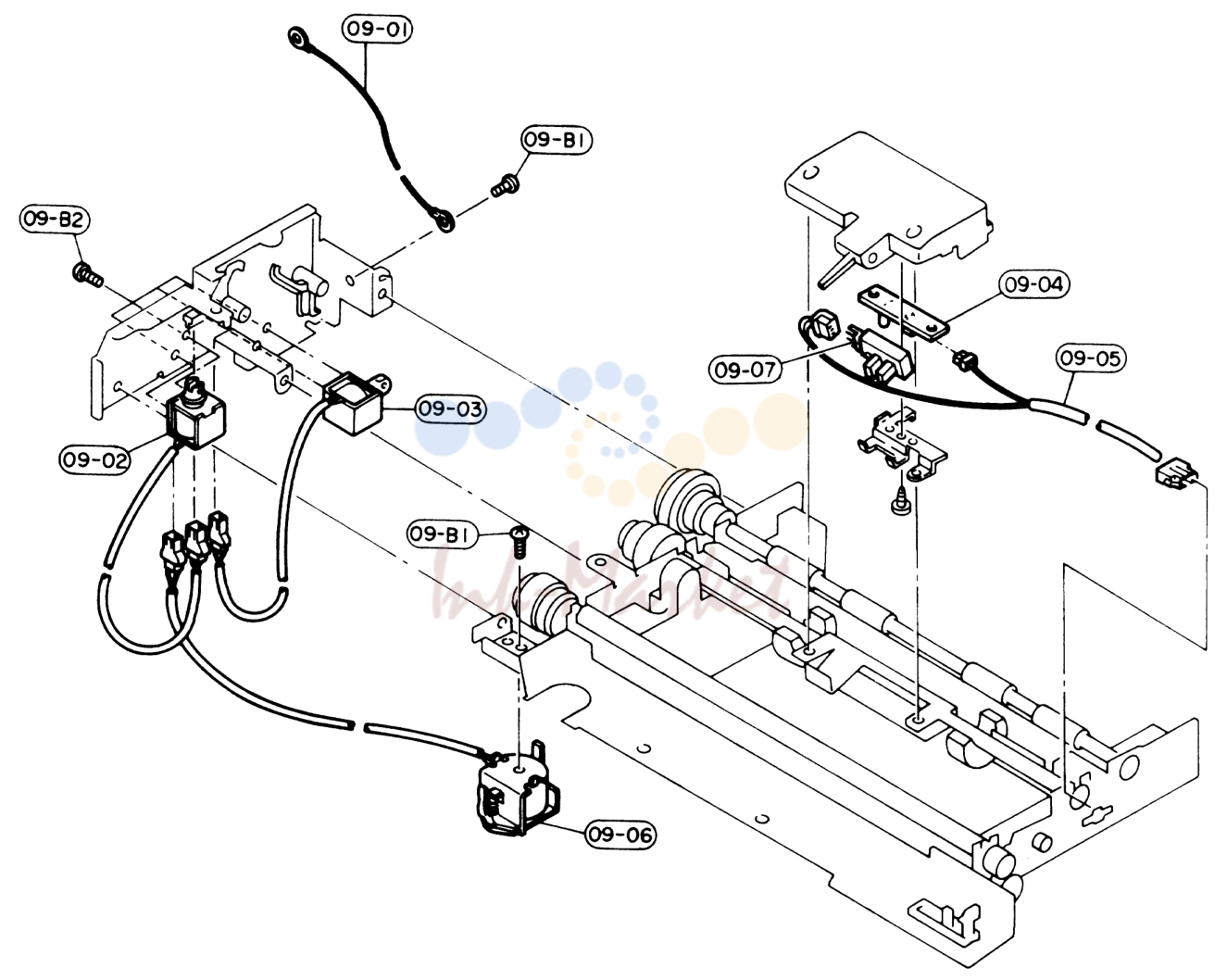

Раздел 10

№	Артикул	Альт. артикул	Описание
09-001	5AACCNAN8GEA запросить цену →		Cable Assy
09-002	5EZSA2403010302 запросить цену →		Solenoid Feed
09-003	5EZSA2403010303 запросить цену →		Solenoid Manual
09-004	5AAPRSS005AA запросить цену →		Assy PWB
09-005	5AACCNAG4GEA запросить цену →		Cable Assy
09-006	5EZSA2403010102 запросить цену →		Solenoid Regist
09-007			5ENXGP1A05HR*01 Photosensor

Раздел 11

№	Артикул	Альт. артикул	Описание
12-043	5EZPB2413320101 запросить цену →		Heater 800W / 220-240V
12-044	5AACCNAP6GEA запросить цену →		Thermistor
12-045	5AAXTF005VDA запросить цену →		Fuse Thermal 220-240V

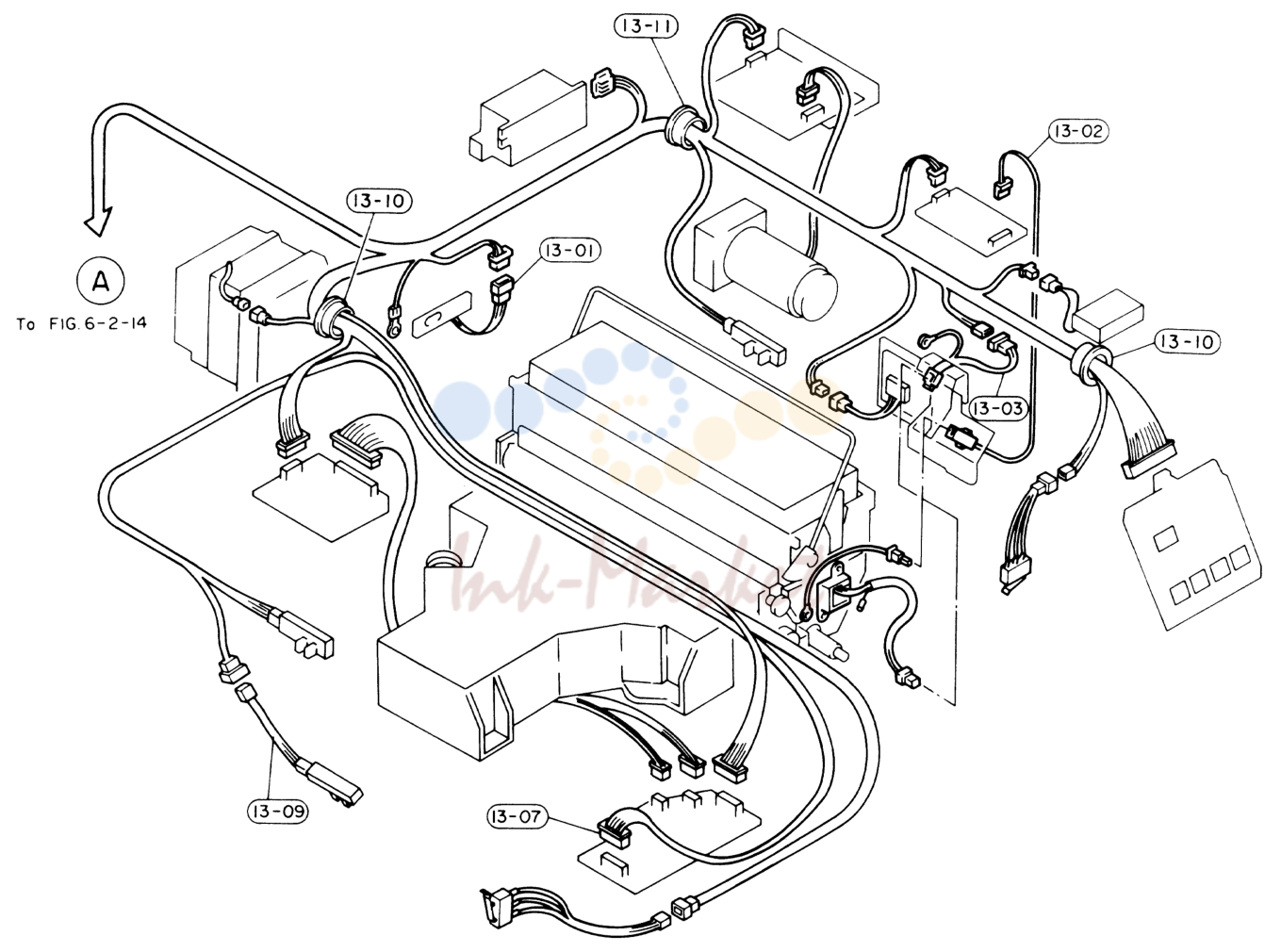

Раздел 12

№	Артикул	Альт. артикул	Описание
13-002	5AACCNCG9GEA запросить цену →		Harness
13-003	5AACCNCR7GEA запросить цену →		Harness
13-007	5AACCNCR9GEA запросить цену →		Harness
13-009	5AACCNAP2GEA запросить цену →		Harness
13-010	5AACCNAP4GEA запросить цену →		Strain Relief
13-011	5AACCNDB7GEA запросить цену →		Strain Relief

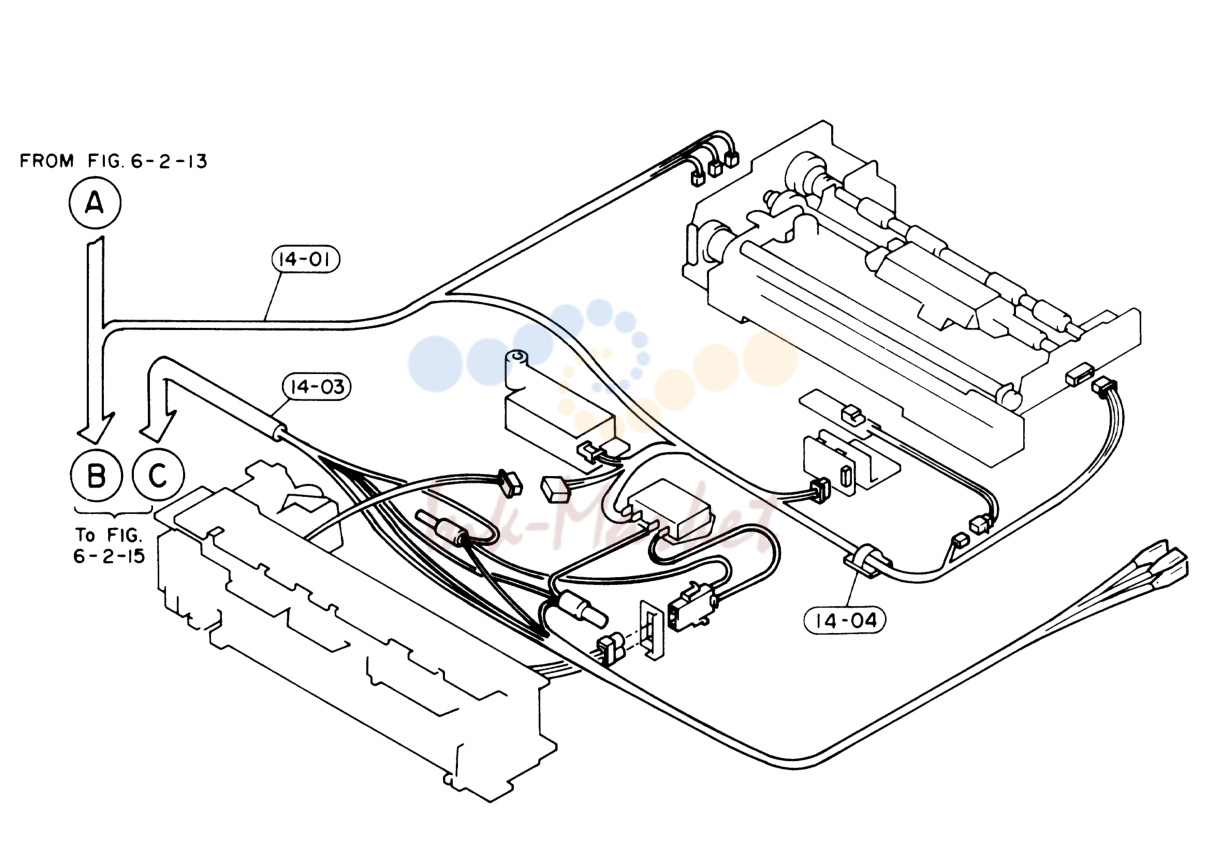

Раздел 13

№	Артикул	Альт. артикул	Описание
14-001			Harness
14-003			Harness
14-004			Clamp

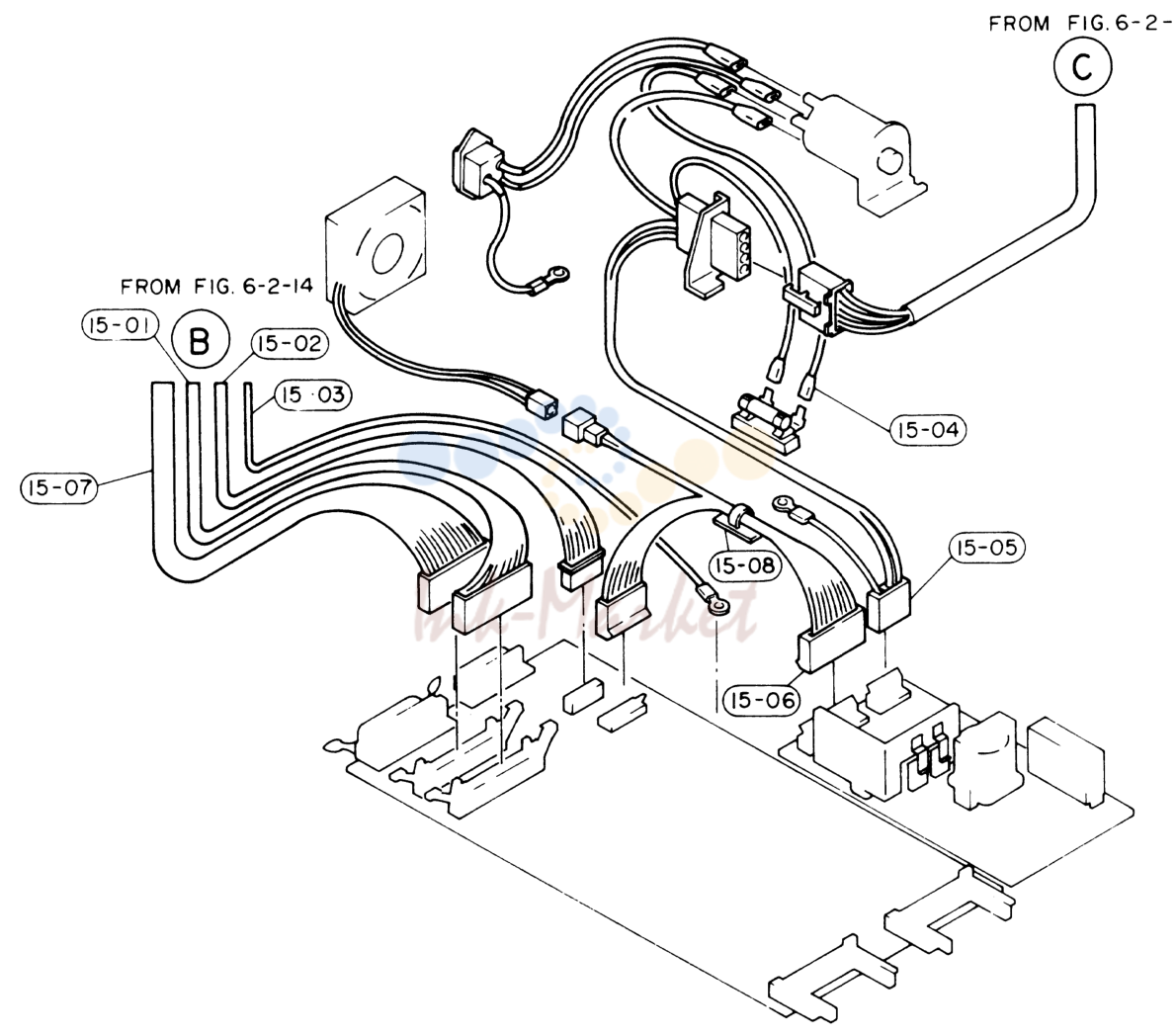

Раздел 14

№	Артикул	Альт. артикул	Описание
15-001			Harness
15-002			Harness
15-003			Harness
15-004			Harness 220-240V
15-005			Harness 220-240V
15-006			Harness
15-007			Harness
15-008			Clamp
