Océ/Kyocera 1737 Plus — каталог запчастей со схемами

Содержание

• 1. Contents
• 2. Screws/hardware
• 3. 2 - Frame unit
• 4. 3- Drive unit
• 5. 4 - Controller unit
• 6. 5 - Feed unit
• 7. 6 - Fuser unit

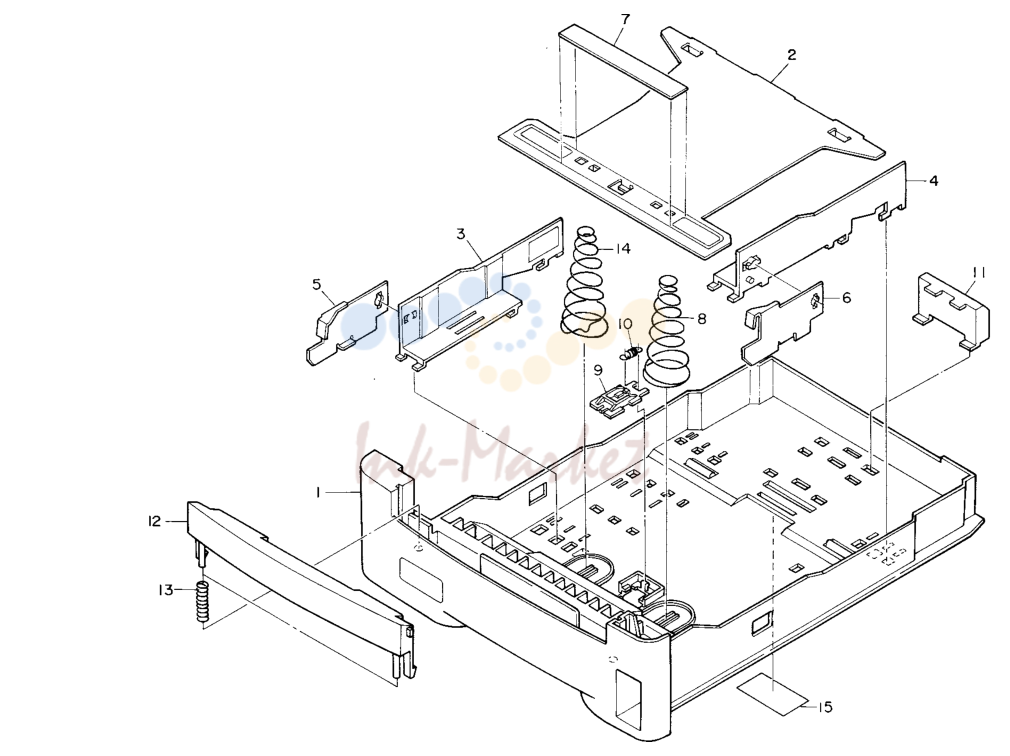

• 8. 7 - Casseette

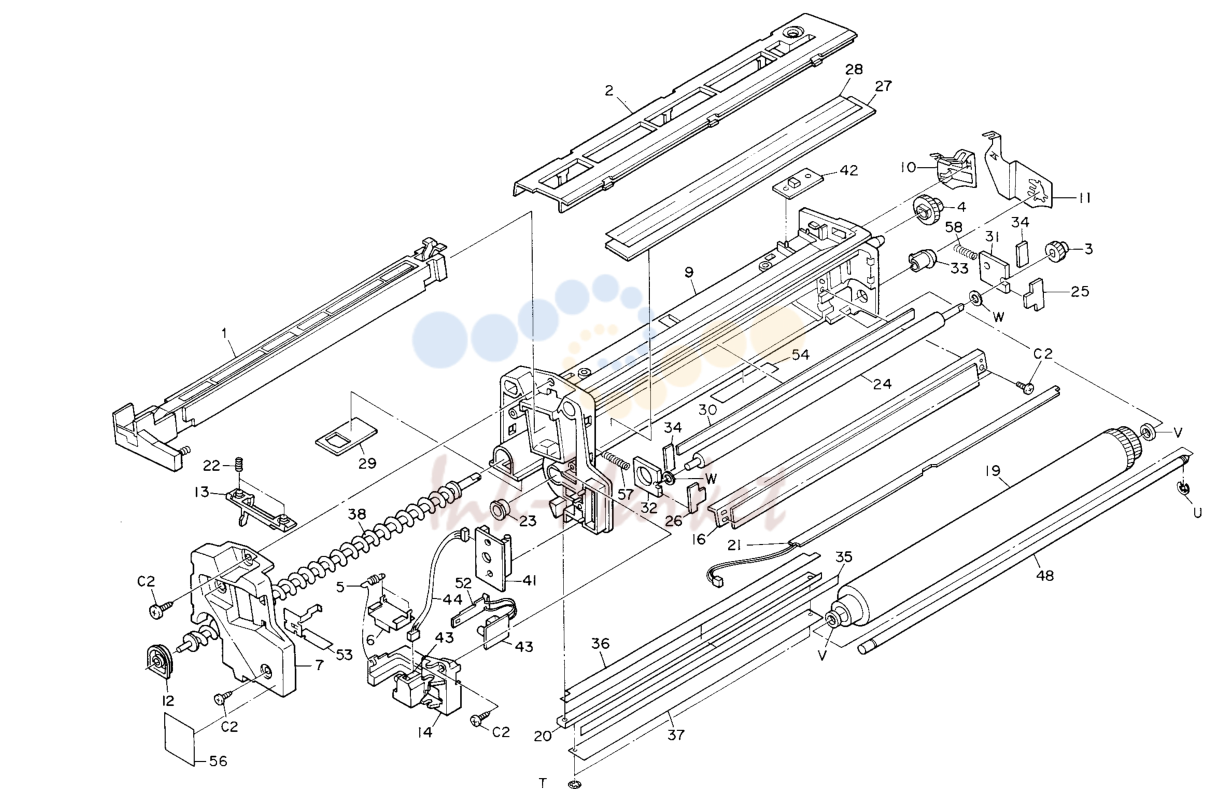

• 9. 8 - Drum unit

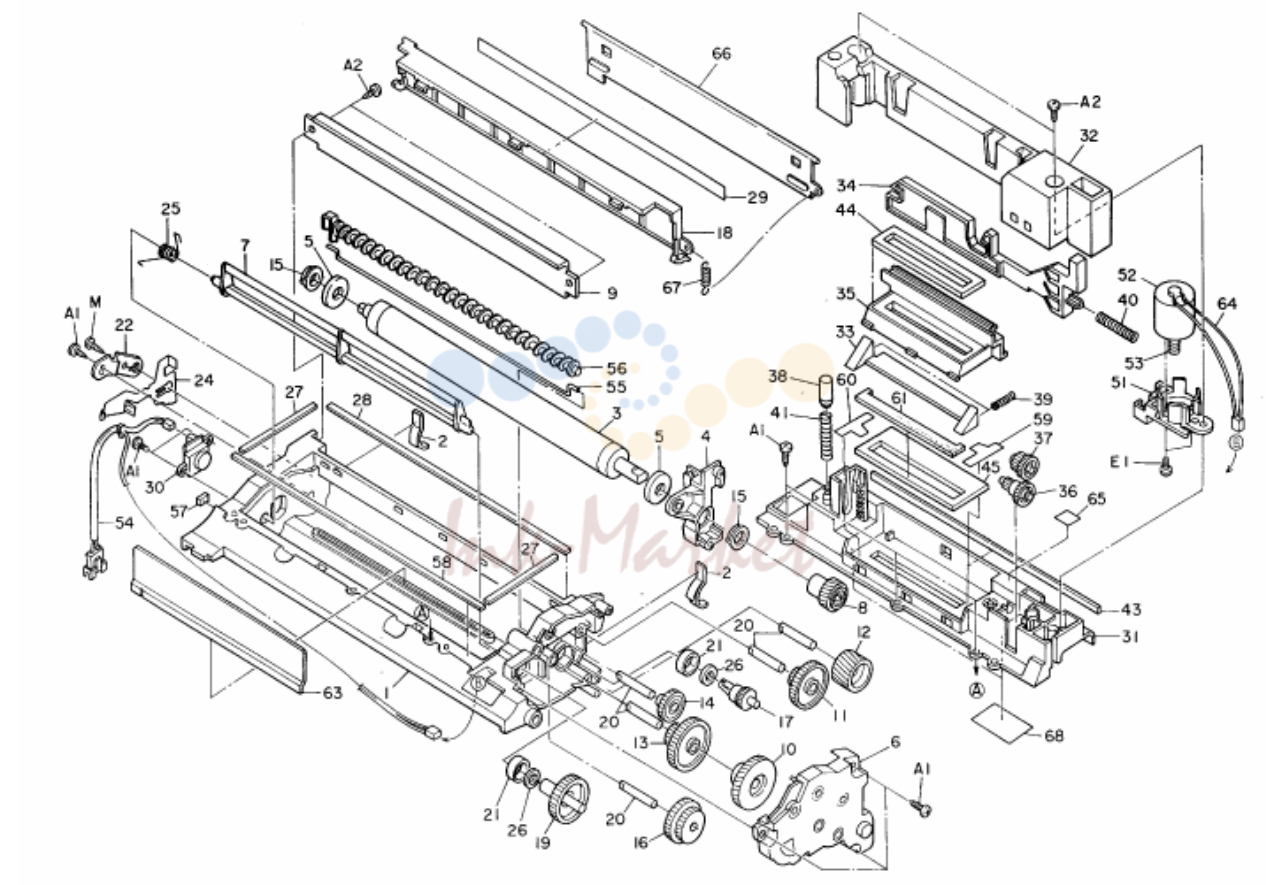

• 10. 10 - Developer unit

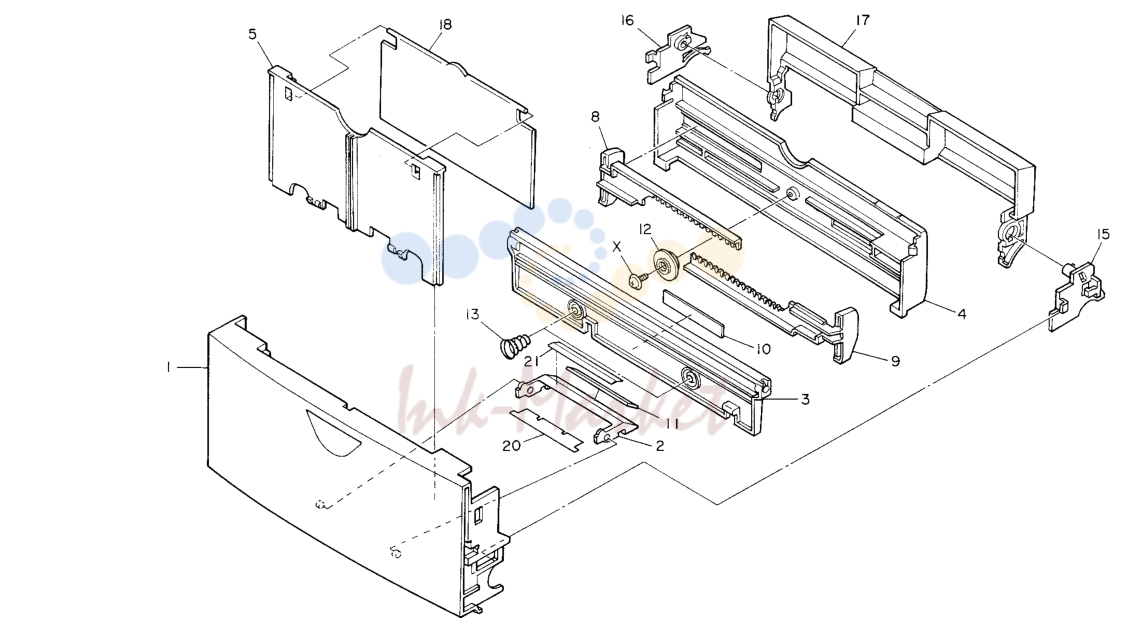

• 11. 11 - Multi feed unit

1. Contents

№	Артикул	Альт. артикул	Описание
1			- Covers
2			- Frame unit
4			- Controller unit
5			- Feed unit
6			- Fuser unit
7			- Cassette
8			- Drum unit
9			- Scanner unit
10			- Developer unit
11			- Multi feed unit

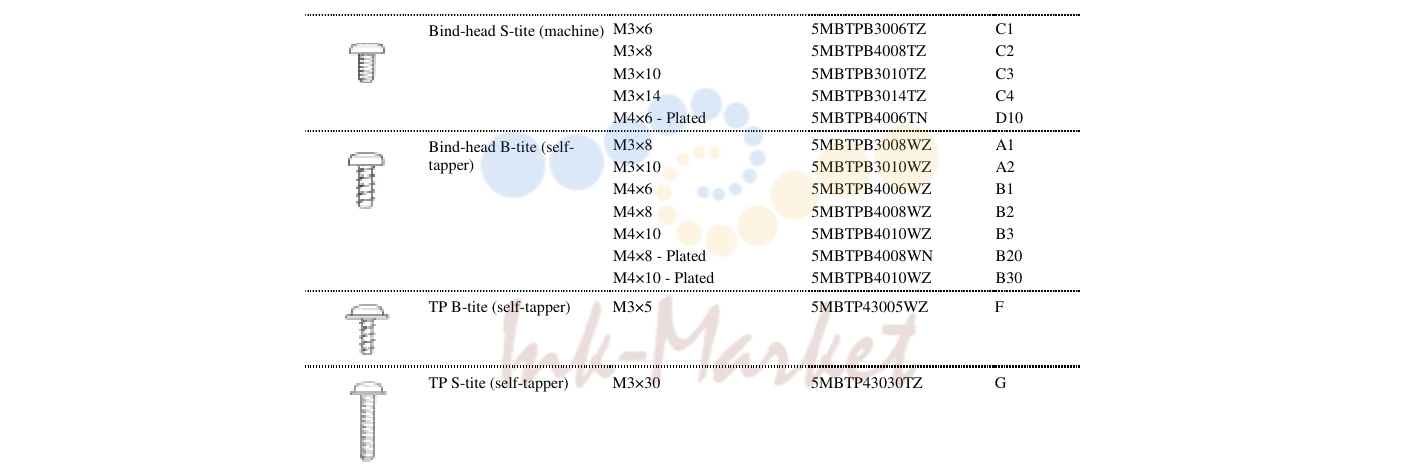

2. Screws/hardware

№	Артикул	Альт. артикул	Описание
1-1			e 5AAY1700E*35 5AAY17+E**02 5AAY3700E*18 5AAY370+E*02 KEYBOARD ASSY
1-1			u 5AAY1700U*08 5AAY17+U**02 5AAY3700U*08 5AAY370+U*02 KEYBOARD ASSY
1-2	5MVB886CH002 запросить цену →		¬ ¬ ¬ COVER FRONT A
1-3	5MVB886CH001 запросить цену →		¬ ¬ ¬ COVER TOP
1-4	5MVB886CH003 запросить цену →		¬ ¬ ¬ COVER RIGHT
1-5	5MVB886CH004 запросить цену →		¬ ¬ ¬ COVER LEFT
1-6	5MVB883CH001 запросить цену →		¬ ¬ ¬ COVER SIDE
1-7			5AAY1700*048 ¬ ¬ ¬ COVER REAR ASSY
1-8	5MVB874CH001 запросить цену →		¬ ¬ ¬ LID TOP
1-9	5MMW611LD002 запросить цену →		¬ ¬ ¬ SPRING COVER
1-10			e 5MVVS1700E*1 5MVVM17+E**1 5MVVS3700E*1 5MVVS370+E*1 SER. NO. PLATE
1-10			u 5MVVS1700U*1 5MVVM17+U**1 5MVVS3700U*1 5MVVS370+U*1 SER. NO. PLATE
1-11	5MVS651CH001 запросить цену →		¬ 5MVS651CH001 ¬ PANEL ENGLISH
1-14	5MVB662CH001 запросить цену →		¬ ¬ ¬ STOPPER FD
1-15	5MVX852CH001 запросить цену →		¬ ¬ ¬ FRAME FD
1-16	5MVX332DB010 запросить цену →		¬ ¬ ¬ GUIDE STOCK
1-17	5MVM273DB003 запросить цену →		¬ ¬ ¬ ROLLER PINCH
1-18	5MMW251LD025 запросить цену →		¬ ¬ ¬ SPRING PULLEY
1-19	5MVS711AQ001 запросить цену →		¬ ¬ ¬ DISCHARGER FD
1-20			Not used Not used 5MVX743CB002 ¬ ACTUATOR FD

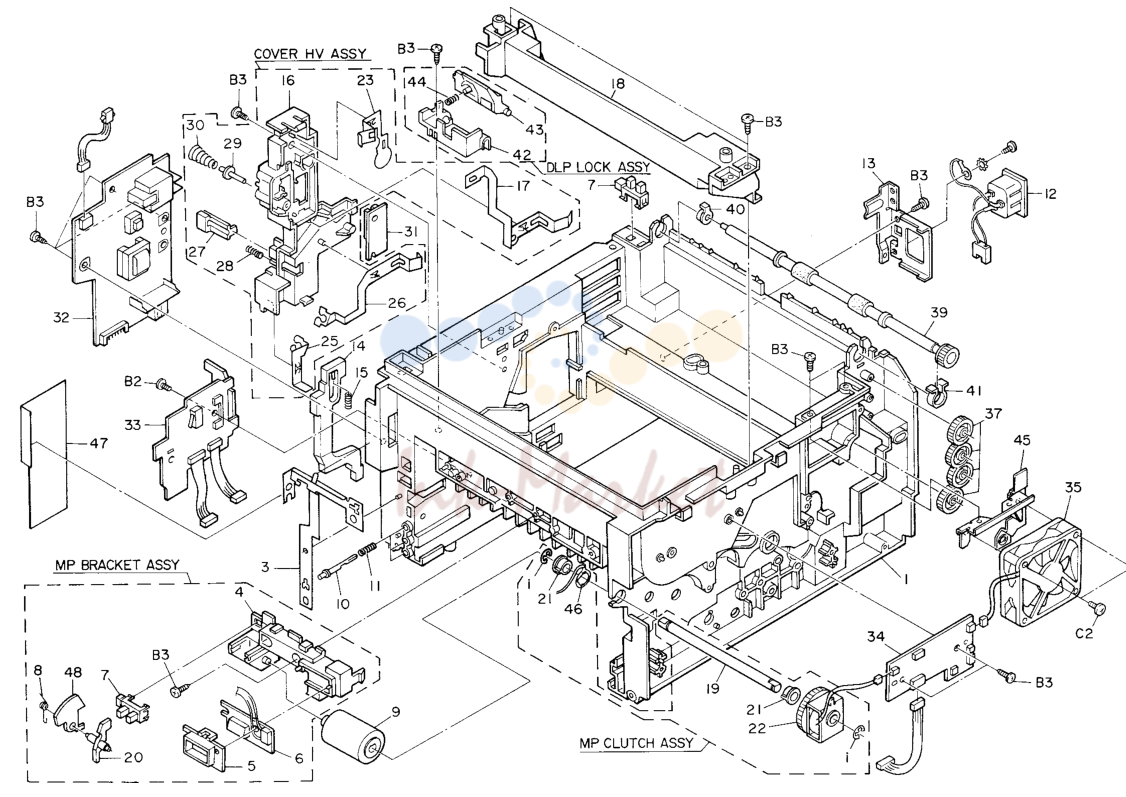

3. 2 - Frame unit

№	Артикул	Альт. артикул	Описание
2-1	5MVB888CB001 запросить цену →		¬ ¬ ¬ FRAME BASE
2-3	5MMX761SL002 запросить цену →		¬ ¬ ¬ PLATE EARTH EF
2-4	5MVX744SB002 запросить цену →		¬ ¬ ¬ BRACKET MANUAL
2-5	5MVB433SH005 запросить цену →		¬ ¬ ¬ BRACKET CONNECTOR
2-6	5AAPRIFC1009AH запросить цену →		¬ ¬ ¬ P.W. BOARD ASSY, KP-502
2-7			Not used Not used 5ENXGP1A73A**01 ¬ PT SENSOR GP1A73A
2-8	5MMW161LD025 запросить цену →		¬ ¬ ¬ SPRING ACTIVATOR
2-9			5AAVROLL*029 ¬ ¬ ¬ FEED ROLL ASSY
2-10	5MVT443DW001 запросить цену →		¬ ¬ ¬ PIN SIZE SELECT
2-11	5MMW241LD012 запросить цену →		¬ ¬ ¬ SPRING SIZE SELECT
2-12	5AACCNPR2GEA запросить цену →		¬ ¬ ¬ CONN CORD S02013
2-13	5MMX644SL003 запросить цену →		¬ ¬ ¬ BRACKET INLET
2-14	5MVX742SB005 запросить цену →		¬ ¬ ¬ ROD INTERLOCK
2-15	5MMW451LD001 запросить цену →		¬ ¬ ¬ SPRING INTERLOCK
2-16	5MVX764SB005 запросить цену →		¬ ¬ ¬ COVER HV
2-17	5MMX665LD001 запросить цену →		¬ ¬ ¬ PLATE TC CONTACT
2-18	5MVB865CB005 запросить цену →		¬ ¬ ¬ FRAME MID
2-19	5MMT766SN004 запросить цену →		¬ ¬ ¬ SHAFT M/P
2-20	5MVX433SB005 запросить цену →		¬ ¬ ¬ ACTUATOR MANUAL
2-21	5MVM176DB012 запросить цену →		¬ ¬ ¬ BUSH POM B
2-22			5EYYAFAAM01**01 ¬ ¬ ¬ CLUTCH FEED
2-23	5MMX542LD001 запросить цену →		¬ ¬ ¬ PLATE MC CONTACT
2-24	5MML232LD003 запросить цену →		¬ ¬ ¬ PLATE LOCK DLP
2-25	5MMX322LD013 запросить цену →		¬ ¬ ¬ PLATE HI MEG A
2-26	5MMX654LD002 запросить цену →		¬ ¬ ¬ PLATE HI MED B
2-27	5MVX321SB016 запросить цену →		¬ ¬ ¬ LEVER BOTTLE
2-28	5MMW241LD014 запросить цену →		¬ ¬ ¬ SPRING LEVER BOTTLE
2-29	5MMM311SZ001 запросить цену →		¬ ¬ ¬ PIN HV CONTACT
2-30	5MMW311LD003 запросить цену →		¬ ¬ ¬ SPRING HV CONTACT
2-31	5AAPRIFC1011AH запросить цену →		¬ ¬ ¬ P.W. BOARD ASSY, KP-505
2-32	5AAXTR036VDA запросить цену →	5AAXTR040VDA	5AAXTR035VDA ¬ TRANS ASSY
2-33	5AAPRSSC1013AH запросить цену →		¬ ¬ ¬ P.W.BOARD, KP-498
2-34	5AAPRIFC1010AH запросить цену →		¬ ¬ ¬ P.W.BOARD, KP-504
2-35			5EZNF2402701*01 ¬ 5EZNF2402502*01 ¬ FAN MOTOR
2-36	5AACCNPT9GEA запросить цену →		¬ ¬ ¬ CONN. CORD, S02040
2-37	5MVG137DB025 ✓ в наличии		¬ ¬ ¬ GEAR IDLE Z25
2-38	5MVX653SB005 запросить цену →		¬ ¬ ¬ BRACKET FD GEAR
2-39	5MVT873DB001 запросить цену →		¬ ¬ ¬ ROLLER FD
2-40	5MVM162DN004 запросить цену →		¬ ¬ ¬ BUSH FD L
2-41	5MVM162DN005 запросить цену →		¬ ¬ ¬ BUSH FD R
2-42	5MVB532SB006 запросить цену →		¬ ¬ ¬ BRACKET LOCK
2-43	5MVX532DH002 запросить цену →		¬ ¬ ¬ LOCK DLP
2-44	5MMW261LJ035 запросить цену →		¬ ¬ ¬ SPRNG LOCK
2-45	5MMX763SL018 запросить цену →		¬ ¬ ¬ BRACKET FAN
2-46			5AAY1700E*47 ¬ ¬ ¬ PLATE EARTH ASSY
2-47	5MVS762KF007 запросить цену →		¬ ¬ ¬ SHEET HI VOLTAGE
2-48	5MVX443SB002 запросить цену →		¬ ¬ ¬ ACTUATIR M/P
2-49	5AACCNPQ1GEA запросить цену →	5AACCNQR5GEA	¬ ¬ CONN CORD

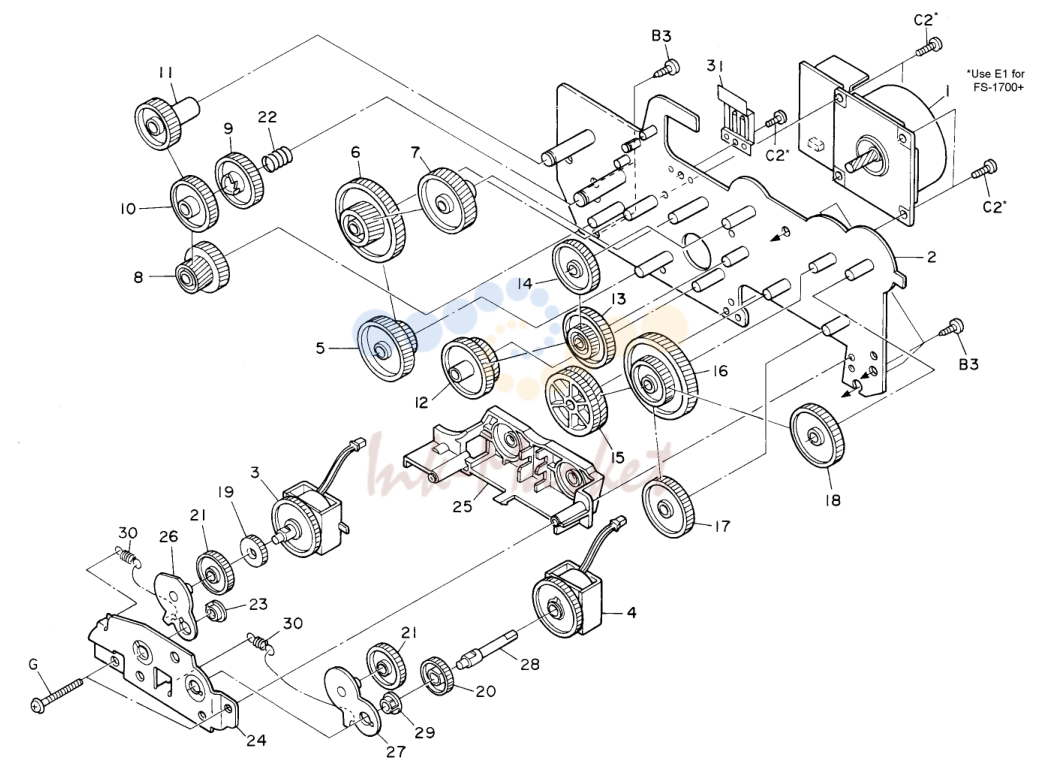

4. 3- Drive unit

№	Артикул	Альт. артикул	Описание
3-1	5AAXMT023GEA запросить цену →	5AAXMT036GEA	5AAXMT024GEA ¬ MOTOR MAIN
3-2	5MMX873SL006 запросить цену →		¬ 5MMX873SL007 ¬ PLATE DRIVE
3-3			5EYYALAAK01**01 ¬ ¬ ¬ CLUTCH REGIST
3-4			5EYYAFAAM01**01 ¬ ¬ ¬ CLUTCH FEED
3-5	5MVG169DN013 запросить цену →		¬ ¬ ¬ GEAR Z21H-Z66H
3-6	5MVG169DN012 запросить цену →		¬ ¬ ¬ GEAR Z25H-Z53H
3-7	5MVG158DN012 запросить цену →		¬ ¬ ¬ GEAR Z42H
3-8	5MVG138DN023 запросить цену →		¬ ¬ ¬ GEAR Z20H-Z30H
3-9	5MVG148DN016 запросить цену →		¬ ¬ ¬ GEAR FREE Z34H
3-10	5MVG148DN017 запросить цену →		¬ ¬ ¬ GEAR FREE Z37S
3-11	5MVG148NN004 запросить цену →		¬ ¬ ¬ GEAR Z34S
3-12	5MVG169DN014 запросить цену →		¬ ¬ ¬ GEAR Z26H-Z63H
3-13	5MVG158DN013 запросить цену →		¬ ¬ ¬ GEAR Z23H-Z41H
3-14	5MVG148DN019 запросить цену →		¬ ¬ ¬ GEAR Z23H-Z41H
3-15	5MVG158DN014 запросить цену →		¬ ¬ ¬ GEAR Z43H-Z45S
3-16	5MVG169DN016 запросить цену →		¬ ¬ ¬ GEAR Z35H-Z57H
3-17	5MVG144DB004 запросить цену →		¬ 5MVG138DN024 ¬ GEAR Z27S-Z28H
3-18	5MVG154DN002 запросить цену →		¬ ¬ ¬ GEAR Z44S
3-19	5MVG137DB024 запросить цену →		¬ ¬ ¬ GEAR CLUTCH Z22
3-20	5MVG138DN021 запросить цену →		¬ ¬ ¬ GEAR CLUTCH Z26S
3-21	5MVG138DN022 запросить цену →		¬ ¬ ¬ GEAR Z28S
3-22	5MMW361LD011 запросить цену →		¬ ¬ ¬ SPRING FREE
3-23	5MVM176DB008 запросить цену →		¬ 5MMM176CJ005 ¬ BUSHING SBK
3-24	5MML754SL001 запросить цену →		¬ ¬ ¬ PLATE CLUTCH
3-25	5MVX633DN002 запросить цену →		¬ ¬ ¬ HOLDER CLUTCH
3-26	5MMX532SL010 запросить цену →		¬ ¬ ¬ PLATE JOINT R
3-27	5MMX532SL011 запросить цену →		¬ ¬ ¬ PLATE JOINT F
3-28	5MMT565XB001 запросить цену →		¬ ¬ ¬ SHAFT CLUTCH F
3-29	5MVM176DB008 запросить цену →		¬ ¬ ¬ BUSHING STOP

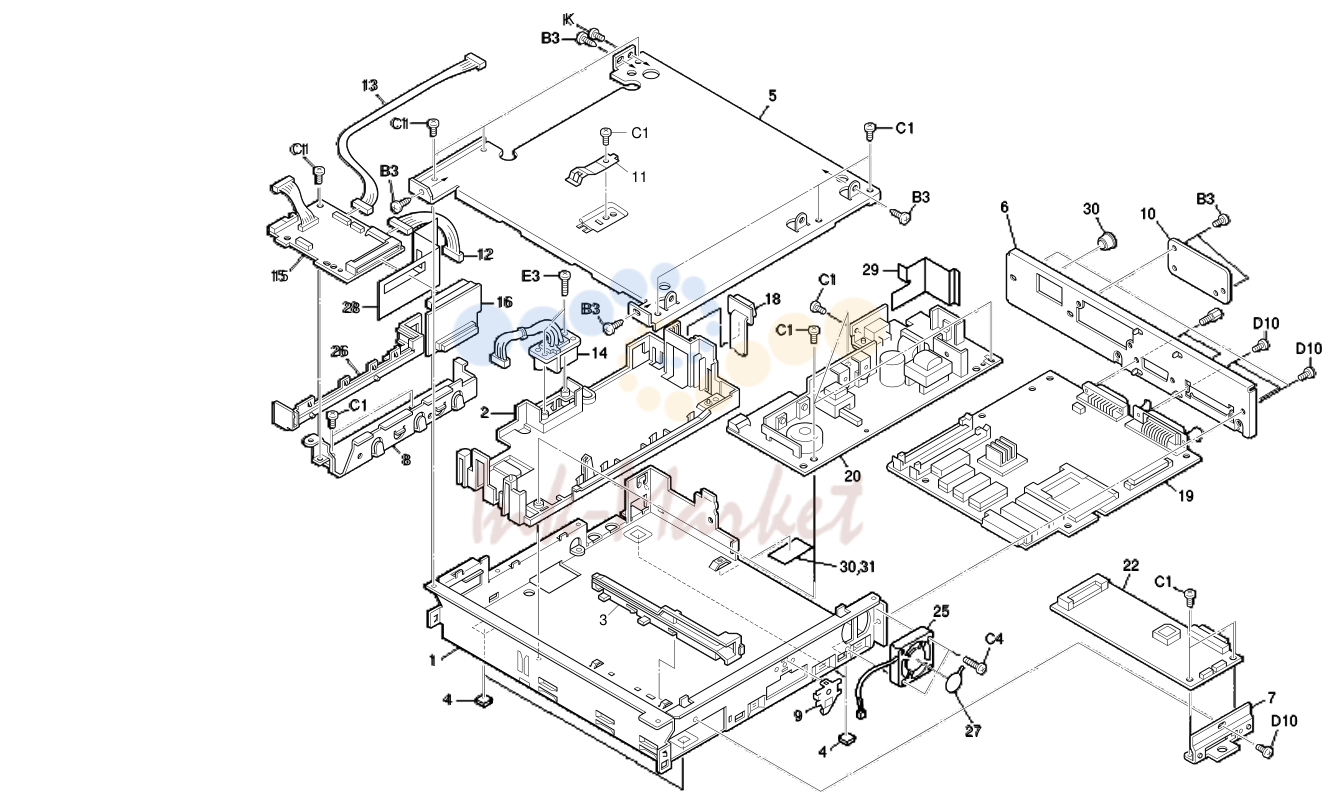

5. 4 - Controller unit

№	Артикул	Альт. артикул	Описание
4-1	5MMB886SL017 запросить цену →		¬ ¬ ¬ BOX CONTROLLER
4-2	5MVX876CB003 запросить цену →		¬ ¬ ¬ CASE PWB POWER
4-3	5MVX852CN001 запросить цену →		¬ ¬ ¬ RAIL PWB ENGINE
4-4	5MVX221RB005 запросить цену →		¬ ¬ ¬ FOOT
4-5	5MMS886SL009 запросить цену →		¬ ¬ ¬ LID CONTROLLER
4-6	5MMS867SL007 запросить цену →	5MMS867SL001	5MMS867SL007 5MMS867SL001 PANEL REAR
4-7	5MMX642SL010 запросить цену →		¬ ¬ ¬ PANEL ENGINE
4-8	5MMX844SL002 запросить цену →		¬ ¬ ¬ COVER CONTROLLER
4-9	5MMX431LD005 запросить цену →		Not used 5MMX431LD005 Not used PLATE EARTH CONT
4-10	5MMS646SD009 запросить цену →	5MMS636SD009	5MMX844SL002 5MMS636SD009 PLATE CONTROLLER
4-11	5MMX622LD001 запросить цену →		¬ ¬ ¬ PLATE RELEASE CONT
4-12	5AACCNPR6GEA запросить цену →		¬ ¬ ¬ CONN. CORD, S02017
4-13	5AACCNPQ8GEA запросить цену →		¬ ¬ ¬ CONN. CORD, S02009
4-14	5AACCNPR4GEA запросить цену →		¬ ¬ ¬ CONN. CORD, S02015
4-15	5AAPRIFC2006AH запросить цену →		¬ 5AAPRIFC2006BH ¬ P.W. BOARD ASSY, KP-492
4-16	5AAPRIFC2007AH запросить цену →		¬ ¬ ¬ P.W. BOARD ASSY, KP-494
4-18	5AAPRIFC2005AH запросить цену →		¬ ¬ ¬ P.W. BOARD ASSY, KP-493
4-19			e 5AAPRLGG4027CH 5AAPRLGR4002AH 5AAPRLGG4027EH 5AAPRLGR4002FH P.W. BOARD ASSY
4-19			u 5AAPRLGC4027DH 5AAPRLGR4002AH 5AAPRLGC4027FH 5AAPRLGR4002FH P.W. BOARD ASSY
4-20			e 5AAY1700E*54 5AAEZ1700E*2 5AAY3700E*28 5AAEZ1700E*2 SW. POWER SUPPLY UNIT
4-20			u 5AAY1700U*09 5AAEZ1700U*1 5AAY3700U*09 5AAY1700U*09 SW. POWER SUPPLY UNIT
4-22			e 5AAPRCZG4007AH 5AAPRCZR2021AH 5AAPRCZG4007CH 5AAPRCZG4007MH P.W. BOARD ASSY, KP-503
4-22			u 5AAPRCZG4007BH 5AAPRCZC2021BH 5AAPRCZG4007DH 5AAPRCZG4007NH P.W. BOARD ASSY, KP-503
4-25			5EZNF2405001*01 5EZNF2406101*01 5EZNF2405001*01 ¬ FAN MOTOR
4-26	5MVL833SH001 запросить цену →		¬ ¬ ¬ COVER CABLE
4-27	5MMS522AX001 запросить цену →		¬ ¬ ¬ SEAL FAN
4-28			e Not used Not used Not used 5MVS753KN001 SHEET BOX F
4-28			u 5MVS753KN001 Not used 5MVS753KN001 Not used SHEET BOX F
4-29			e Not used Not used Not used Not used SHEET BOX R
4-29			u 5MVS653KN001 Not used 5MVS653KN001 Not used SHEET BOX R
4-34			Not used 5MMT263SN012 Not used 5MMT263SN012 SCREW OP
4-35			Not used 5MVX743SB009 Not used 5MVX743SB009 RAIL OPTION L
4-36			Not used 5MVX743SB010 Not used 5MVX743SB010 RAIL OPTION R
4-37			Not used 5AAPRIFR4002AH Not used 5AAPRIFR4002AH P.W.BOARD ASSY KP-635

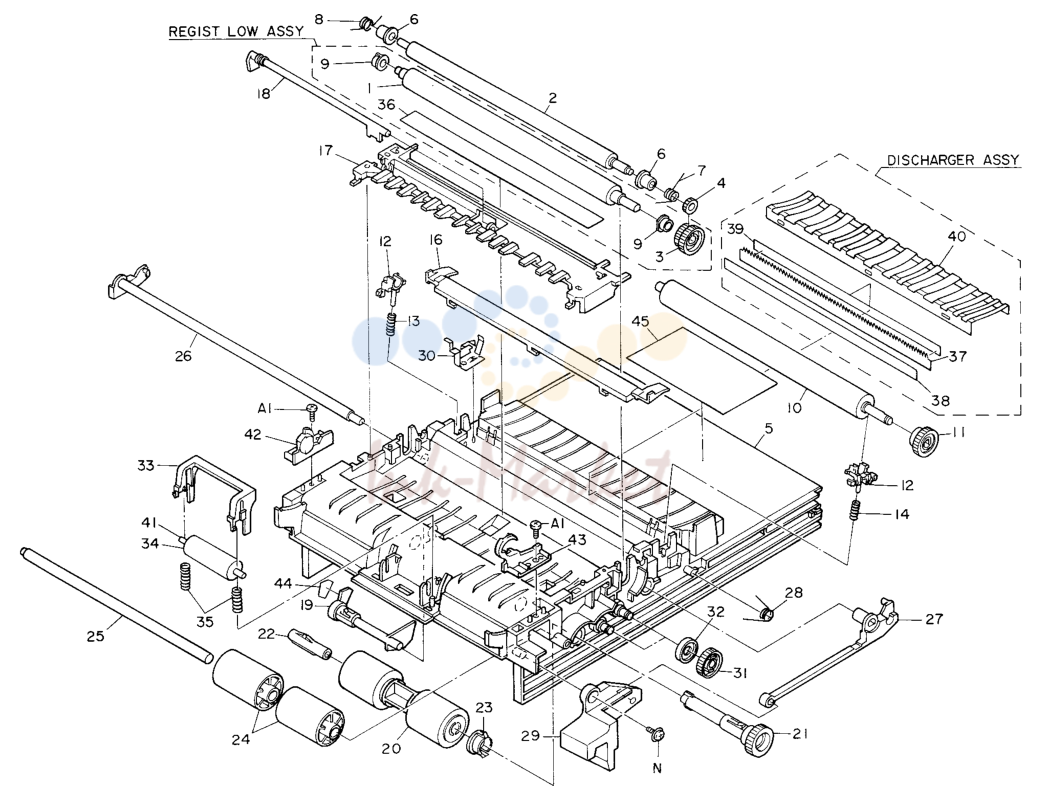

6. 5 - Feed unit

№	Артикул	Альт. артикул	Описание
5-1	5MMT876SN046 запросить цену →		¬ ¬ ¬ ROLLER REGIST LOW
5-2	5MMT821SN003 запросить цену →		¬ ¬ ¬ ROLLER REGIST UP
5-3	5MVG148DB032 запросить цену →		¬ ¬ ¬ GEAR REGIST Z24-Z32
5-4	5MVG137DB064 запросить цену →		¬ ¬ ¬ GEAR REGIST Z24
5-5	5MVB886SB007 запросить цену →		¬ ¬ ¬ BASE FEED
5-6	5MVM276DB011 запросить цену →		¬ ¬ ¬ BUSH REGIST A
5-7	5MMW172SX005 запросить цену →		¬ ¬ ¬ SPRING REGIST R
5-8	5MMW172LD008 запросить цену →		¬ ¬ ¬ SPRING REGIST L
5-9	5MVM176DN019 запросить цену →		¬ ¬ ¬ BUSH POM A
5-10	5MMT876SN045 запросить цену →		¬ ¬ ¬ ROLLER TRANSFER
5-11	5MVG137DB065 запросить цену →		¬ ¬ ¬ GEAR T/C Z23H
5-12	5MVX331DB007 запросить цену →		¬ ¬ ¬ BUSH TRANSFER
5-13	5MMW241SX004 запросить цену →		¬ ¬ ¬ SPRING TRANS L
5-14	5MMW241SX005 запросить цену →		¬ ¬ ¬ SPRING TRANS R
5-16	5MVX832CB009 запросить цену →		¬ ¬ ¬ PAPER CHUTE
5-17	5MVX863SB011 запросить цену →		¬ ¬ ¬ GUIDE PAPER
5-18	5MVX722SH004 запросить цену →		¬ ¬ ¬ SENSOR DOC
5-19	5MVX652CB001 запросить цену →		¬ ¬ ¬ ACTUATOR CASSETTE
5-20			5AAVROLL*039 ¬ ¬ ¬ FEED ROLL ASSY
5-21	5MVG038DB003 запросить цену →		¬ ¬ ¬ GEAR FEED Z27
5-22	5MVM410DB001 запросить цену →		¬ ¬ ¬ HOLDER ROLLER FEED
5-23	5MVM177DW002 запросить цену →		¬ ¬ ¬ BUSH FEED
5-24	5MVM687DB001 запросить цену →		¬ ¬ ¬ ROLLER GUIDE
5-25	5MMT866SN001 запросить цену →		¬ ¬ ¬ SHAFT FEED
5-26	5MVX842CB006 запросить цену →		¬ ¬ ¬ SHAFT RELEASE
5-27	5MVX731DW001 запросить цену →		¬ ¬ ¬ SHAFT LOCK R
5-28	5MMW161LD023 запросить цену →		¬ ¬ ¬ SPRING HINGE R
5-29	5MVX664SW002 запросить цену →		¬ ¬ ¬ LEVER LOCK
5-30	5MMX533LD002 запросить цену →		¬ ¬ ¬ PLATE EARTH TC
5-31	5MVG138DB060 запросить цену →		¬ ¬ ¬ GEAR IDLE Z26
5-32	5MVM121DB001 запросить цену →		¬ ¬ ¬ COLLER JOINT
5-33	5MVB644SB004 запросить цену →		¬ ¬ ¬ BRACKET M/P ROLL
5-34	5MVM676DB001 запросить цену →		¬ ¬ ¬ ROLLER M/P
5-35	5MMW351LD004 запросить цену →		¬ ¬ ¬ SPRING ROLL M/P
5-36	5MVS822KF006 запросить цену →		¬ ¬ ¬ SHEET REGIST C
5-37	5MMS711LD001 запросить цену →		¬ ¬ ¬ BRUSH DISCHARGER
5-38	5MVS711KF003 запросить цену →		¬ ¬ ¬ SHEET DISCHARGER
5-39	5MMU812AX001 запросить цену →		¬ ¬ ¬ SEAL ADHESIVE
5-40	5MMU862SD003 запросить цену →		¬ ¬ ¬ PLATE PAPER GUIDE
5-41	5MMT633SS001 запросить цену →		¬ ¬ ¬ SHAFT M/P ROLL
5-42	5MVX432DB005 запросить цену →		¬ ¬ ¬ HINGE M/P L
5-43	5MVX432DB006 запросить цену →		¬ ¬ ¬ HINGE M/P R
5-44	5MMS211AX001 запросить цену →		¬ ¬ ¬ SEAL ACTUATOR
5-45	5MVVL761WN41 запросить цену →		¬ ¬ ¬ LABEL CAUTION FE

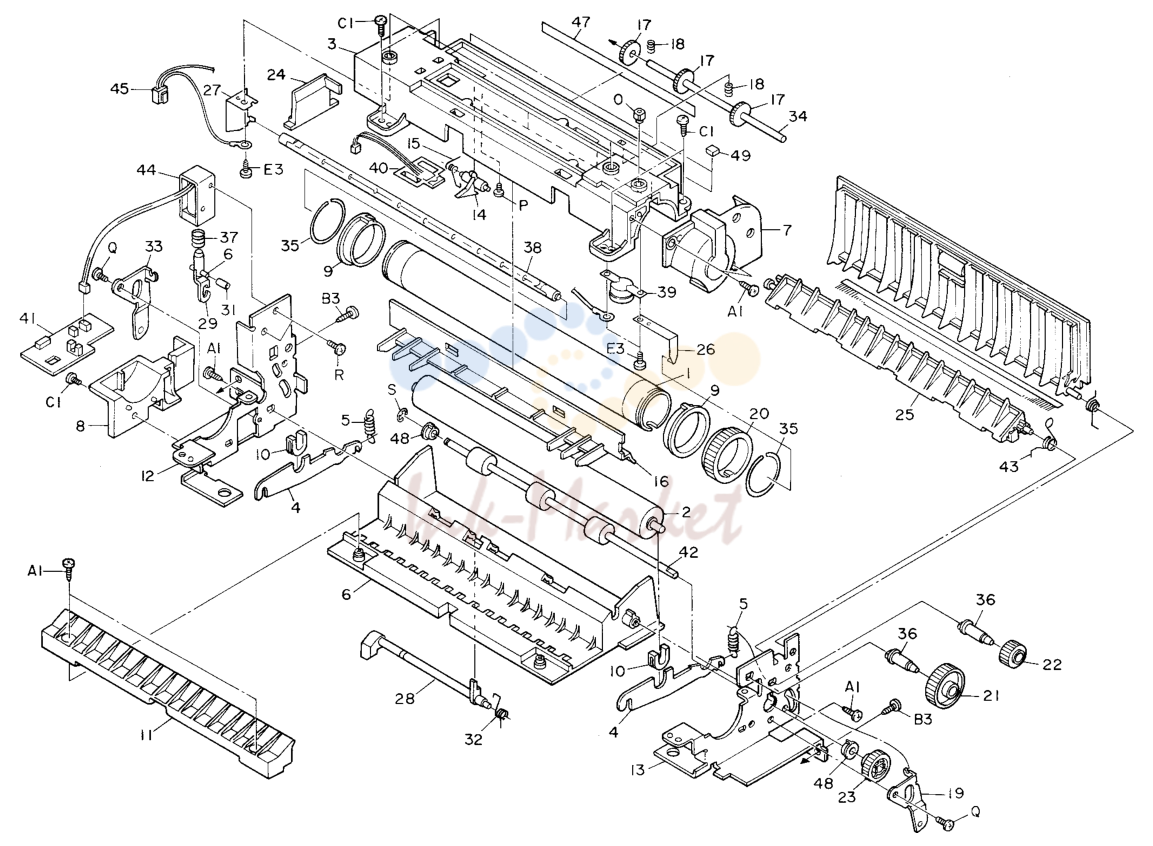

7. 6 - Fuser unit

№	Артикул	Альт. артикул	Описание
6-1	5MMT888AX013 запросить цену →		¬ ¬ ¬ ROLLER HEAT
6-2	5MMT886SN009 запросить цену →		¬ 5MMT886SN011 ¬ ROLLER PRESS
6-3	5MVB864KB002 запросить цену →		¬ ¬ ¬ FRAME FUSER UP
6-4	5MMS627SL003 запросить цену →		¬ ¬ ¬ PLATE PRESS
6-5	5MMW251LD004 запросить цену →		¬ 5MMW251LD008 ¬ SPRING PRESS
6-6	5MVX874KB001 запросить цену →		¬ ¬ ¬ FRAME FUSER LOW
6-7	5MVB663KB001 запросить цену →		¬ ¬ ¬ COVER FUSER R
6-8	5MVX644KB001 запросить цену →		¬ ¬ ¬ COVER FUSER L
6-9	5MVM188XN012 запросить цену →		¬ ¬ ¬ BUSH HEAT
6-10	5MVM166XN001 запросить цену →		¬ ¬ ¬ BUSHING PRESS
6-11	5MVX832NB001 запросить цену →		¬ ¬ ¬ PAPER CHUTE FUSER
6-12	5MMX666SL006 запросить цену →		¬ ¬ ¬ PLATE FUSER L
6-13	5MMX666SL008 запросить цену →		¬ ¬ ¬ PLATE FUSER R
6-14	5MVX222XN002 запросить цену →		¬ ¬ ¬ SEPARATOR
6-15	5MMW261LD015 запросить цену →		¬ ¬ ¬ SPRING SEPARATOR
6-16	5MVX832KB002 запросить цену →		¬ ¬ ¬ PLATE FUSER UP
6-17	5MVM176DB010 запросить цену →		¬ ¬ ¬ PULLEY EXIT
6-18	5MMW261LD016 запросить цену →		¬ ¬ ¬ SPRING PULLEY
6-19	5MMX531SL003 запросить цену →		¬ ¬ ¬ PLATE RELEASE R
6-20	5MVG158XN003 запросить цену →		¬ ¬ ¬ GEAR HEAT Z46
6-21	5MVG148XN005 запросить цену →		¬ ¬ ¬ GEAR JOINT Z36
6-22	5MVG127DW004 запросить цену →		¬ ¬ ¬ GEAR IDLE Z16
6-23	5MVG137DW002 запросить цену →		¬ ¬ ¬ GEAR EXIT Z21
6-24	5MVX432KB002 запросить цену →		¬ ¬ ¬ SUPPORT LAMP
6-25	5MVX832CB008 запросить цену →		¬ ¬ ¬ GUIDE CHANGE
6-26	5MML143RD001 запросить цену →		¬ ¬ ¬ HOLDER LAMP R
6-27	5MMX332RD001 запросить цену →		¬ ¬ ¬ HOLDER LAMP L
6-28	5MVX741CB001 запросить цену →		¬ ¬ ¬ ACTUATOR FUSER
6-29	5MVX311DB009 запросить цену →		¬ ¬ ¬ ACTUATOR SOL
6-31	5MVM111RB002 запросить цену →		¬ ¬ ¬ RUBBER PIN
6-32	5MMW261LD017 запросить цену →		¬ ¬ ¬ SPRING ACTUATOR
6-33	5MMX531SL002 запросить цену →		¬ ¬ ¬ PLATE RELEASE L
6-34	5MMT722SZ001 запросить цену →		¬ ¬ ¬ SHAFT EXIT
6-35	5MMW381SJ001 запросить цену →		¬ ¬ ¬ RING STOP
6-36	5MVT366DB001 запросить цену →		¬ ¬ ¬ PIN FUSER
6-37	5MMW261LJ032 запросить цену →		¬ ¬ ¬ SPRING SOL
6-38			e 5EZPB2412520201 ¬ 5EZPB2413320103 ¬ LAMP HEATER
6-38			u 5EZPB1215020201 ¬ 5EZPB1216720103 ¬ LAMP HEATER
6-39			5EYFFQ16001Q*01 ¬ 5EYFFQ17501Q*01 ¬ THERMAL CUT-OUT
6-40	5AAXTM009GEA запросить цену →		¬ ¬ ¬ THERMISTOR ASSY
6-41	5AAPRIFC1008AH запросить цену →		¬ 5AAPRIFC1008BH ¬ P.W. BOARD ASSY, KP-499
6-42	5MMT874SN004 запросить цену →		¬ ¬ ¬ ROLLER EXIT
6-43	5MMW361LD010 запросить цену →		¬ ¬ ¬ SPRING CHANGE
6-44	5EZSA2401020307 запросить цену →		¬ ¬ ¬ SOLENO:D
6-45			e 5AACCNPW6GEA ¬ 5AACCNPW6GEA ¬ CONN. CORD, S02039/41
6-45			u 5AACCNPR1GEA ¬ 5AACCNPR1GEA ¬ CONN. CORD, S02039/41
6-46	5MVVL731WN14 запросить цену →		¬ 5MVVL731WN15 ¬ LABEL FUSER CAUTION

8. 7 - Casseette

№	Артикул	Альт. артикул	Описание
7-1			e 5MVB886SH053(A4) ¬ 5MVB886SH053(A4) ¬ BASE CASSETTE
7-1			u 5MVB886SH054(LTR) ¬ 5MVB886SH054(LTR) ¬
7-2			e 5MMS876SL008 (A4) ¬ 5MMS876SL008 (A4) ¬ PLATE BOTTOM
7-2			u 5MMS876SL009 (LTR) ¬ 5MMS876SL009 (LTR) ¬
7-3	5MVL753SH001 запросить цену →		¬ ¬ ¬ PLATE SIDE L
7-4	5MVL753SH002 запросить цену →		¬ ¬ ¬ PLATE SIDE R
7-5	5MML641SW001 запросить цену →		¬ ¬ ¬ NAIL L
7-6	5MML641SW002 запросить цену →		¬ ¬ ¬ NAIL R
7-7	5MVS726XN001 запросить цену →		¬ ¬ ¬ PAD SEPARATOR
7-8	5MMW646LD001 запросить цену →		¬ ¬ ¬ SPRING CASSETTE
7-9	5MVX421DW001 запросить цену →		¬ ¬ ¬ LOCK BOTTOM
7-10	5MMW411LD002 запросить цену →		¬ ¬ ¬ SP STOPPER BOTTOM
7-11			e Not used ¬ Not used ¬ RETAINER
7-11			u 5MVX642SH007 ¬ 5MVX642SH007 ¬ RETAINER

9. 8 - Drum unit

№	Артикул	Альт. артикул	Описание
8-1			5AAY1700E*23 ¬ ¬ ¬ MCH ASSY
8-2	5MVL854SB001 запросить цену →		¬ ¬ ¬ COVER DRUM UP
8-3	5MVG116DN005 запросить цену →		¬ ¬ ¬ GEAR ROLL Z10H
8-4	5MVG137DN001 запросить цену →		¬ ¬ ¬ GEAR SCREW Z21H
8-5	5MMW251SX001 запросить цену →		¬ ¬ ¬ SPRING SHUTTER
8-6	5MMC231LD002 запросить цену →		¬ ¬ ¬ SHUTTER WASTE
8-7	5MVB663SB028 запросить цену →		¬ ¬ ¬ COVER DRUM LEFT
8-8	5MVB662SB026 запросить цену →		¬ ¬ ¬ COVER DRUM RIGHT
8-9	5MVB866CB004 запросить цену →		¬ ¬ ¬ FRAME DRUM
8-10	5MMX332LD007 запросить цену →		¬ ¬ ¬ PLATE ZENNER
8-11	5MMX552LD002 запросить цену →		¬ ¬ ¬ PLATE EARTH DRUM
8-12	5MVM122DN001 запросить цену →		¬ ¬ ¬ BUSH SCREW
8-13	5MVX621SB008 запросить цену →		¬ ¬ ¬ LOCK MCH
8-14	5MVX644SC001 запросить цену →		¬ ¬ ¬ BRACKET SENSOR
8-16	5AAVBLADE025 запросить цену →		¬ ¬ ¬ BLADE ASSY
8-19			5AAY1700E*24 5AAY17+E**12 5AAY1700E*24 ¬ DRUM ASSY
8-20	5MML821LD006 запросить цену →		¬ ¬ ¬ BRACKET SHEET
8-21	5AAXLD028GEA запросить цену →		¬ ¬ ¬ LED ASSY
8-22	5MMW154LD004 запросить цену →		¬ ¬ ¬ SPRING LOCK MCH
8-23	5MVM176DN016 запросить цену →		¬ ¬ ¬ BUSH A
8-24	5MMT864XN001 запросить цену →		¬ ¬ ¬ ROLL CLN
8-25	5MVS428LN007 запросить цену →		¬ ¬ ¬ SEAL DRUM RIGHT
8-26	5MVS428LN008 запросить цену →		¬ ¬ ¬ SEAL DRUM LEFT
8-27	5MVS821MN001 запросить цену →		¬ ¬ ¬ SEAL SCRAPER
8-28	5MVS821SN001 запросить цену →		¬ ¬ ¬ SHEET SCRAPER
8-29	5MVS628LN001 запросить цену →		¬ ¬ ¬ SEAL SHUTTER
8-30	5MVS818MN002 запросить цену →		¬ ¬ ¬ SEAL BLADE LONG
8-31	5MVQ321XN003 запросить цену →		¬ ¬ ¬ BUSH CLEANER RIGHT
8-32	5MVQ321XN004 запросить цену →		¬ ¬ ¬ BUSH CLEANER LEFT
8-33	5MVF276CB001 запросить цену →		¬ ¬ ¬ BUSH DRUM RIGHT
8-34	5MVS218RN010 запросить цену →		¬ ¬ ¬ SEAL BLADE
8-35	5MVS811RN004 запросить цену →		¬ ¬ ¬ SHEET ROLL
8-36	5MVS812XN001 запросить цену →		¬ ¬ ¬ TAPE ADHESIVE
8-37	5MVS822KB002 запросить цену →		¬ ¬ ¬ SHEET DRUM LOW
8-38	5MVT876CB005 запросить цену →		¬ ¬ ¬ SCREW CLEANER
8-39	5MVS218RN010 запросить цену →		¬ ¬ ¬ SEAL BLADE
8-40	5MMW141LD013 запросить цену →		¬ ¬ ¬ SPRING ROLL R
8-41	5AAPRIFC1012AH запросить цену →		¬ 5AAPRIFC1012AH ¬ P.W. BOARD ASSY, KP-500
8-42	5AAPRIFC1047H запросить цену →		¬ ¬ ¬ P.W. BOARD ASSY, KP-501
8-43	5AAPRSSC1014AH запросить цену →		¬ ¬ ¬ P.W. BOARD ASSY, KP-506
8-52	5MVS418SB001 запросить цену →		¬ ¬ ¬ SPACER LED
8-53	5MMX522LD010 запросить цену →		¬ ¬ ¬ PLATE EARTH A
8-54	5MMS621AX003 запросить цену →		¬ ¬ ¬ SHEET HEAT DRUM
8-56	5MVVL331WN13 запросить цену →		¬ ¬ ¬ LABEL DRUM
8-57	5MMW141SX015 запросить цену →		¬ ¬ ¬ SPRING ROLL 0.8
8-58	5MMW141SX003 запросить цену →		¬ ¬ ¬ SPRING ROLL 1.4
9-1			POLYGON MOTOR ASSY
9-2			LASER MODULE ASSY
9-3			COLLIMATE LENS ASSY
9-4			ADJUST PD ASSY
9-5			CYLINDRICAL LENS
9-6			F LENS A
9-7			F LENS B
9-8			SOS LENS
9-9			MIRROR A
9-10			GLASS
9-11			GLASS A
9-12			GLASS B
9-13			FRAME SCANNER
9-14			FRAME SCANNER
9-15			SPRING MIRROR
9-16			P.W. BOARD ASSY, PD
9-17			P.W. BOARD ASSY
9-18			CONN. CORD
9-19			GLASS A
9-20			GLASS B
9-21			SEAL POLYGON

10. 10 - Developer unit

№	Артикул	Альт. артикул	Описание
10-1	5MVB876SB011 запросить цену →		¬ ¬ ¬ CASE DLP
10-2	5MVS518XF001 запросить цену →		¬ ¬ ¬ SEAL SIDE DLP
10-3	5AAVROLER029 запросить цену →		¬ ¬ ¬ ROLLER MAGNET
10-4	5MVX643SB007 запросить цену →		¬ ¬ ¬ HOLDER MAG
10-5	5MVM187DB007 запросить цену →		¬ ¬ ¬ PULLEY DLP
10-6	5MVB663SB032 запросить цену →		¬ ¬ ¬ COVER SIDE R
10-7	5MVX821SB006 запросить цену →		¬ ¬ ¬ SCRAPER DLP A
10-8	5MVG127DB041 запросить цену →		¬ ¬ ¬ GEAR Z19H
10-9	5MML831LD004 запросить цену →		¬ ¬ ¬ BLADE DLP
10-10	5MVG148DB033 запросить цену →		¬ ¬ ¬ GEAR Z18S-Z39H
10-11	5MVG148DB034 запросить цену →		¬ ¬ ¬ GEAR Z36S-Z14S
10-12	5MVG138DB061 запросить цену →		¬ ¬ ¬ GEAR Z23H
10-13	5MVG148DB037 запросить цену →		¬ ¬ ¬ GEAR Z40S-Z14S
10-14	5MVG137DB066 запросить цену →		¬ ¬ ¬ GEAR Z23S
10-15	5MVM170XN002 запросить цену →		¬ ¬ ¬ BUSH MAG
10-16	5MVG148DB038 запросить цену →		¬ ¬ ¬ GEAR Z34S-Z20S
10-17	5MVG127DB042 запросить цену →		¬ ¬ ¬ GEAR SCRAPER Z20S
10-18	5MVB843SB001 запросить цену →		¬ ¬ ¬ COVER MAG
10-19	5MVG148DB039 запросить цену →		¬ ¬ ¬ GEAR SCRAPER Z35S
10-20	5MMT455SZ002 запросить цену →		¬ ¬ ¬ PIN DLP
10-21	5MVM177XN004 запросить цену →		¬ ¬ ¬ BUSH SCRAPER
10-22	5MVZ222SB001 запросить цену →		¬ ¬ ¬ CAP MAG L
10-24	5MMX631LD002 запросить цену →		¬ ¬ ¬ PLATE BIAS
10-25	5MMW161LD026 запросить цену →		¬ ¬ ¬ SPRING SENSOR
10-26	5MVS708XF001 запросить цену →		¬ ¬ ¬ SEAL SCRAPER
10-27	5MVS618RF014 запросить цену →		¬ ¬ ¬ SEAL CASE A
10-28	5MVS818RF012 запросить цену →		¬ ¬ ¬ SEAL CASE B
10-29	5MVS812RF003 запросить цену →		¬ ¬ ¬ SEAL COVER MAG
10-30			5ENXTSP15A10*01 ¬ ¬ ¬ TONER SENSOR
10-31	5MVX866SB009 запросить цену →		¬ ¬ ¬ LID DLP
10-32	5MVB854SB001 запросить цену →		¬ ¬ ¬ COVER DLP
10-33	5MVX622DB003 запросить цену →		¬ ¬ ¬ SHUTTER DLP
10-34	5MVX751DG001 запросить цену →		¬ ¬ ¬ LEVER DLP
10-35	5MVX652SB010 запросить цену →		¬ ¬ ¬ COVER SHUTTER
10-36	5MVG026DN001 запросить цену →		¬ ¬ ¬ WORM WHEEL H26-Z14
10-37	5MVG137DB056 запросить цену →		¬ ¬ ¬ GEAR IDLE Z30-Z15
10-38	5MVM211SB003 запросить цену →		¬ ¬ ¬ CAP DLP
10-39	5MMW451LJ002 запросить цену →		¬ ¬ ¬ SPRING SHUTTER
10-40	5MMW466SD001 запросить цену →		¬ ¬ ¬ SPRING LEVER
10-41	5MMW461LD007 запросить цену →		¬ ¬ ¬ SPRING LID
10-42			5AAY1700E*38 ¬ ¬ ¬ TONER MOTOR ASSY
10-43	5MVS818RF012 запросить цену →		¬ ¬ ¬ SEAL CASE B
10-44	5MVS638RF005 запросить цену →		¬ ¬ ¬ SEAL SHUTTER A
10-45	5MVS648RF006 запросить цену →		¬ ¬ ¬ SEAL SHUTTER B
10-51	5MVX544SB001 запросить цену →		¬ ¬ ¬ BRACKET MOTOR
10-52			5EZND2402601*01 ¬ ¬ ¬ DC MOTOR
10-53	5MVG115DN001 запросить цену →		¬ ¬ ¬ GEAR WORM
10-54	5AACCNPS2GEA запросить цену →		¬ ¬ ¬ CONN. CORD, S2023
10-55	5MMW802LD004 запросить цену →		¬ ¬ ¬ SCRAPER DLP B
10-56	5MVT864CB004 запросить цену →		¬ ¬ ¬ SCREW DLP
10-57	5MVS118RF027 запросить цену →		¬ ¬ ¬ SEAL CASE C
10-58	5MVS817RF015 запросить цену →		¬ ¬ ¬ SEAL CASE D
10-59	5MV312KF027 запросить цену →		¬ ¬ ¬ SEAL SHUTTER CL
10-60	5MVS312KF028 запросить цену →		¬ ¬ ¬ SEAL SHUTTER CR
10-61	5MVS618RF015 запросить цену →		¬ ¬ ¬ SEAL SHUTTER D
10-62	5MMW266SB001 запросить цену →		¬ ¬ ¬ SPRING LID B
10-63	5MVS737SB001 запросить цену →		¬ ¬ ¬ SEPARATOR DLP
10-64	5AACCNPT8GEA запросить цену →		¬ ¬ ¬ CONN. CORD
10-65	5MVS222KF010 запросить цену →		¬ ¬ ¬ SEAL LID
10-66	5MVX831SB004 запросить цену →		¬ ¬ ¬ COVER SLEEVE
10-67	5MMW141LJ007 запросить цену →		¬ ¬ ¬ SPRING COVER SLV
10-68	5MVS751KF002 запросить цену →		¬ ¬ ¬ SEAL LID DLP

11. 11 - Multi feed unit

№	Артикул	Альт. артикул	Описание
11-1	5MVB874SH016 запросить цену →		¬ ¬ ¬ BASE M/P
11-2	5MVX622SH003 запросить цену →		¬ ¬ ¬ SEPARATOR
11-3	5MVB851SH002 запросить цену →		¬ ¬ ¬ BOTTOM M/P A
11-4	5MVB862SH010 запросить цену →		¬ ¬ ¬ BOTTOM M/P B
11-5	5MVX761SH003 запросить цену →		¬ ¬ ¬ TRAY M/P
11-8	5MVX753DH001 запросить цену →		¬ ¬ ¬ GUIDE M/P L
11-9	5MVX753DH002 запросить цену →		¬ ¬ ¬ GUIDE M/P R
11-10	5MVS617WK001 запросить цену →		¬ ¬ ¬ PAD FRICTION
11-11	5MVS617WK002 запросить цену →		¬ ¬ ¬ PAD SSEPARATOR
11-12	5MVG127DH001 запросить цену →		¬ ¬ ¬ GEAR MANUAL
11-13	5MMW371LD003 запросить цену →		¬ ¬ ¬ SPRING BOTTOM
11-15	5MVX421DH001 запросить цену →		¬ ¬ ¬ LOCK M/P L
11-16	5MVX421DH002 запросить цену →		¬ ¬ ¬ LOCK M/P R
11-17	5MVX863SH004 запросить цену →		¬ ¬ ¬ LEVER M/P
11-21	5MML632LD001 запросить цену →		¬ ¬ ¬ PLATE SEPARATOR A
11-22	5MMS622LD002 запросить цену →		¬ ¬ ¬ PLATE SEPARATOR B
