Содержание
- 1. Assembly 1: Covers (1 of 2)
- 2. Assembly 2: Covers
- 3. Assembly 3: Media feed unit
- 4. Assembly 4: Media feed unit exploded (tray 1 and tray 2)
- 5. Assembly 5: Media tray
- 6. Assembly 6: MPF unit
- 7. Assembly 7: MPF unit feed
- 8. Assembly 8: Left lower door and transport
- 9. Assembly 9: Left door and transfer roll
- 10. Assembly 10: Printer left door
- 11. Assembly 11: Registration
- 12. Assembly 12: Printhead, cartridge guides, and fans
- 13. Assembly 13: Fuser
- 14. Assembly 14: Standard Exit 1

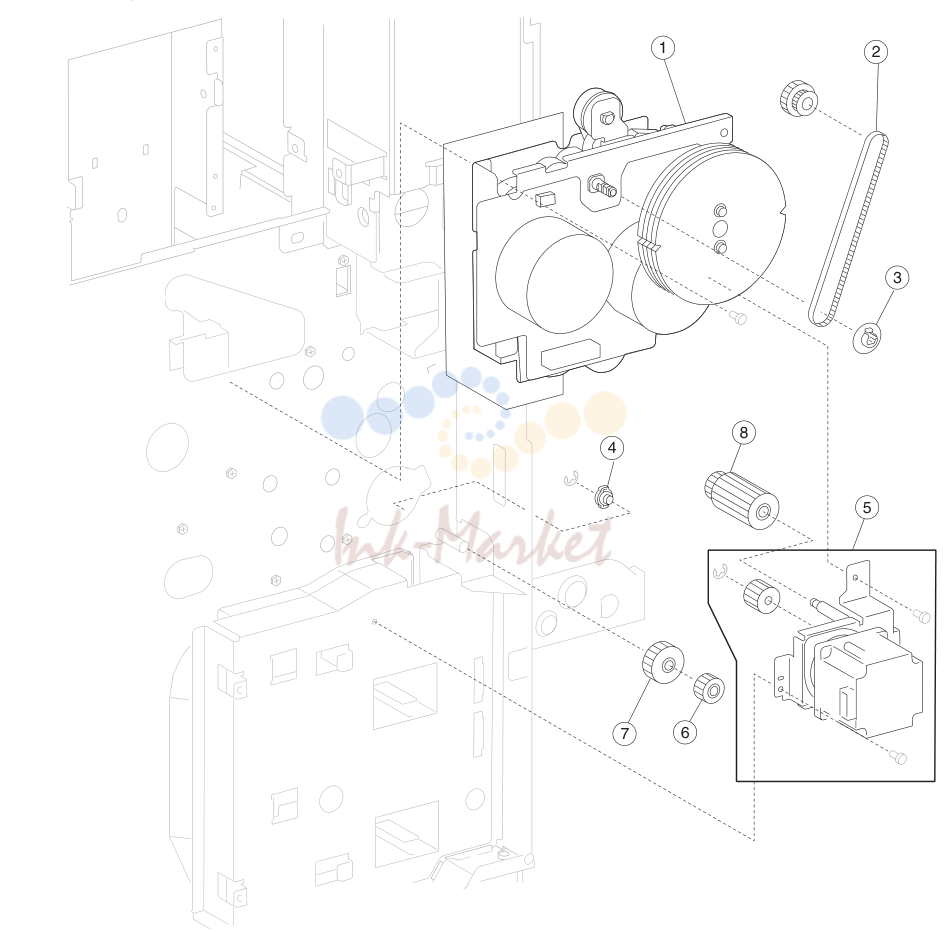

- 15. Assembly 15: Dual unit drive motor

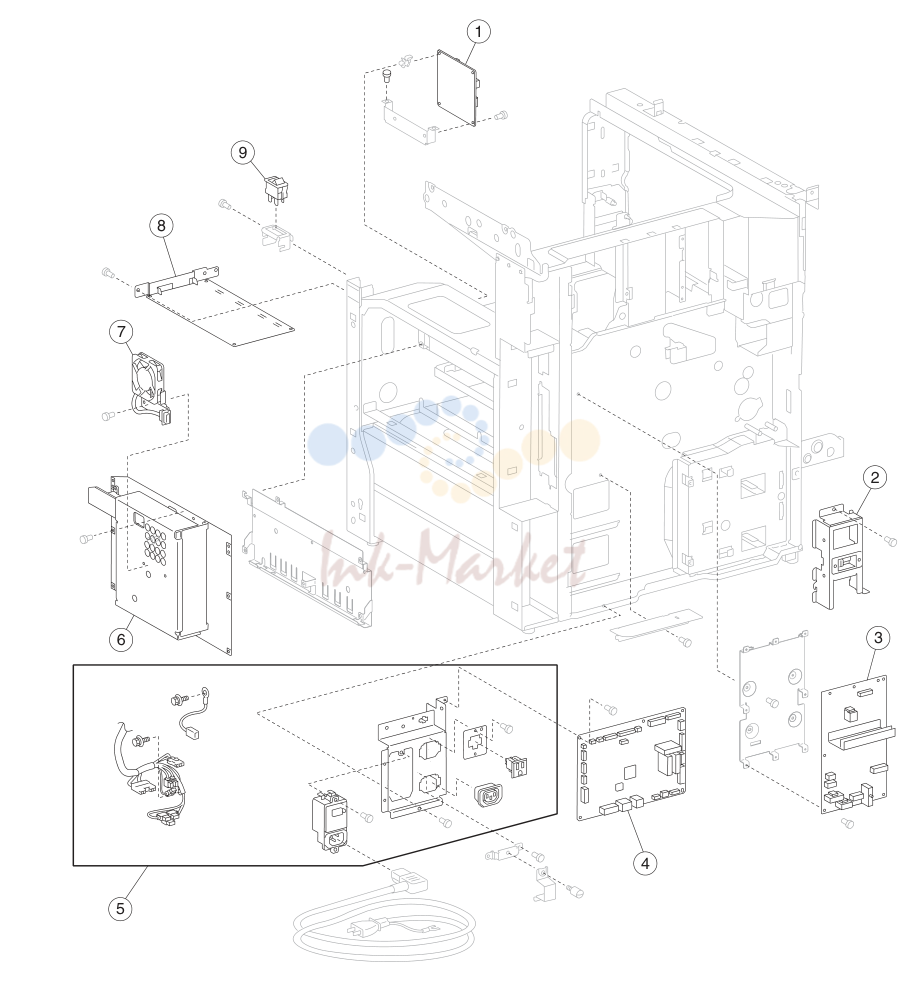

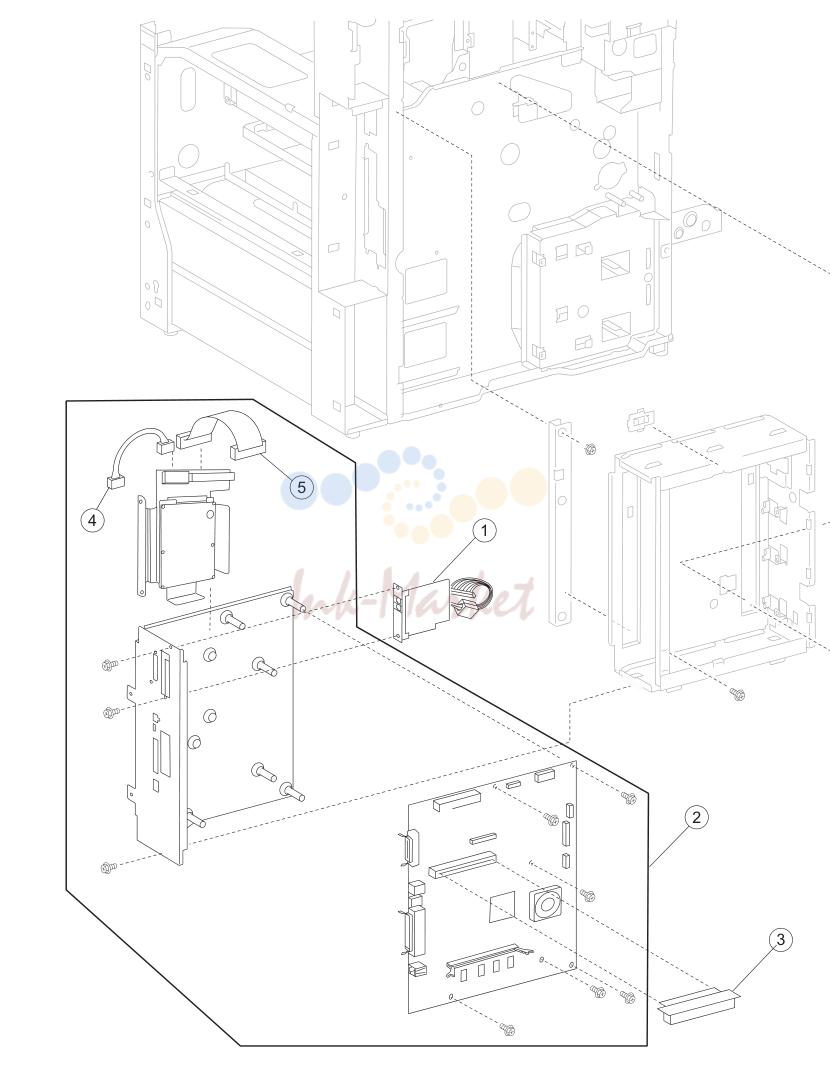

- 16. Assembly 16: Electrical
- 17. Assembly 16 (continued): Electrical

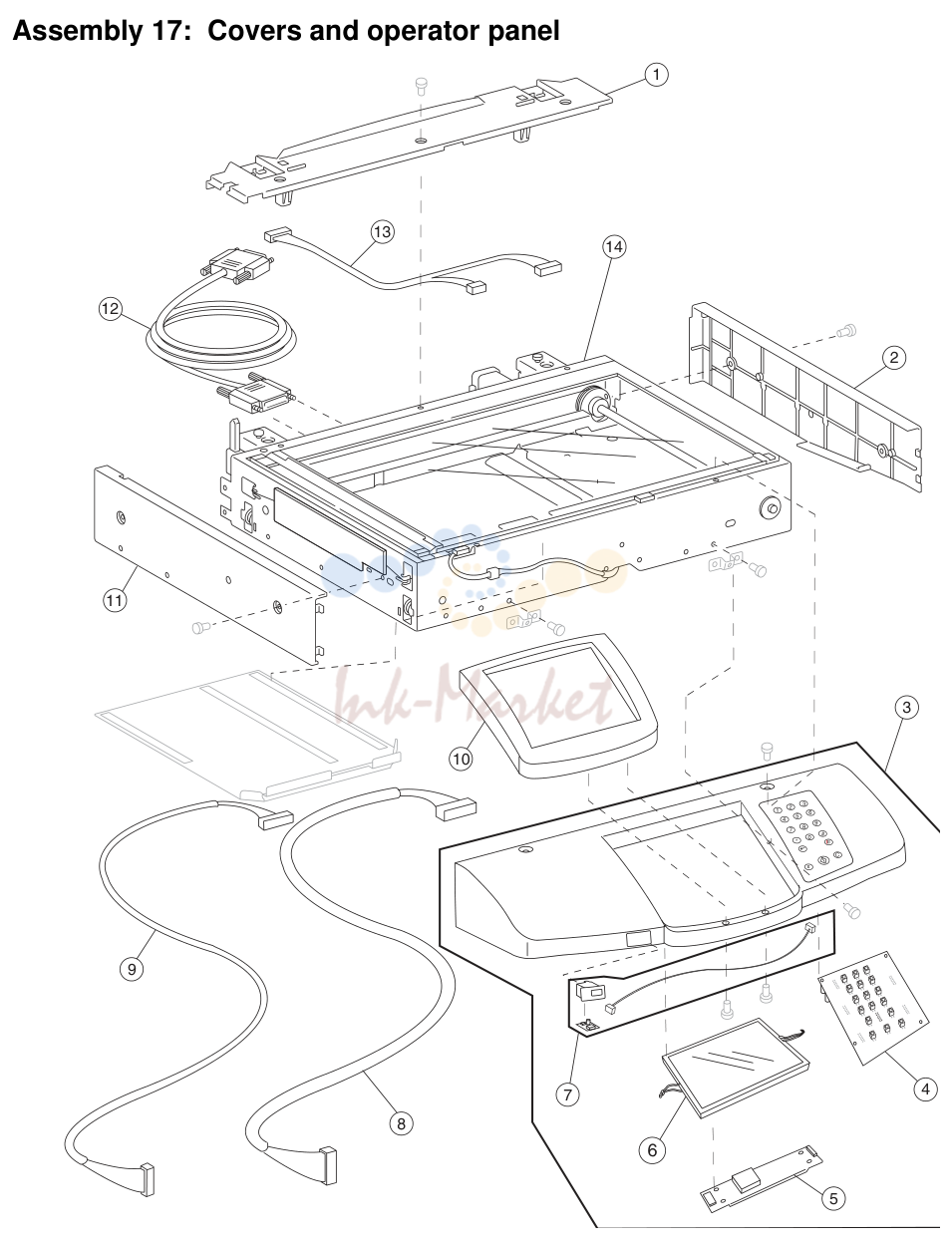

- 18. Assembly 17: Covers and operator panel
- 19. Assembly 18: Platen glass

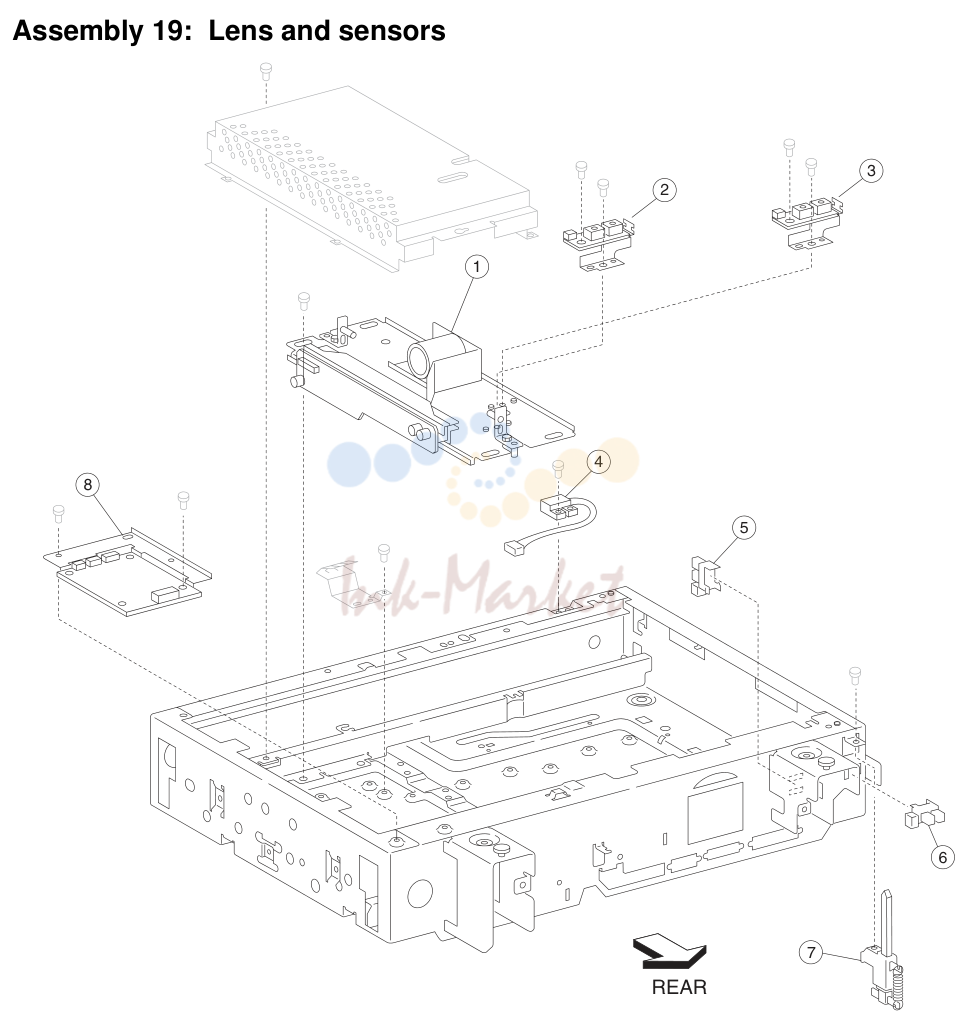

- 20. Assembly 19: Lens and sensors
- 21. Assembly 20: Carriage motor and cooling fan

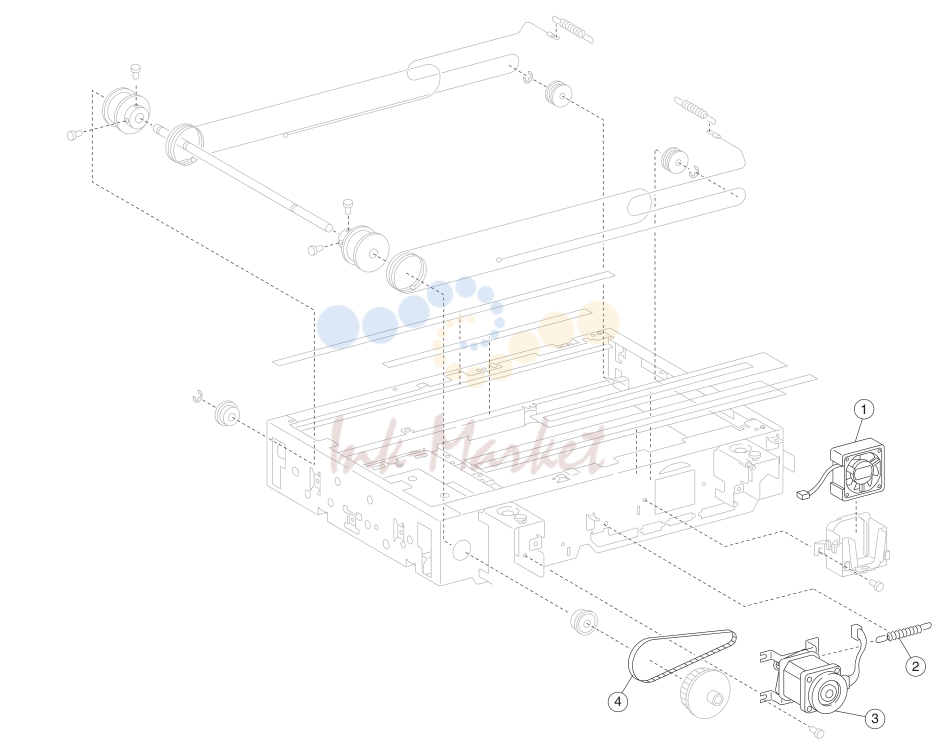

- 22. Assembly 21: Full/half rate carriage
- 23. Assembly 22: ADF assembly
- 24. Assembly 23: ADF covers and components

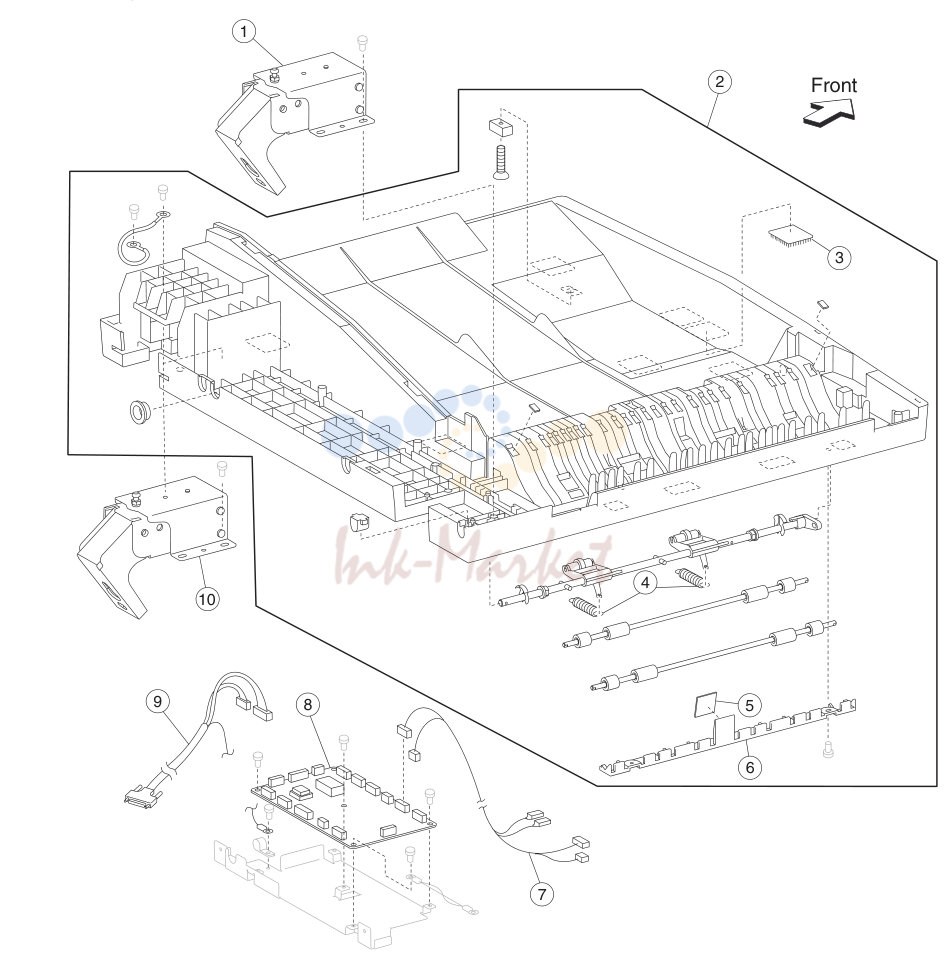

- 25. Assembly 24: ADF base

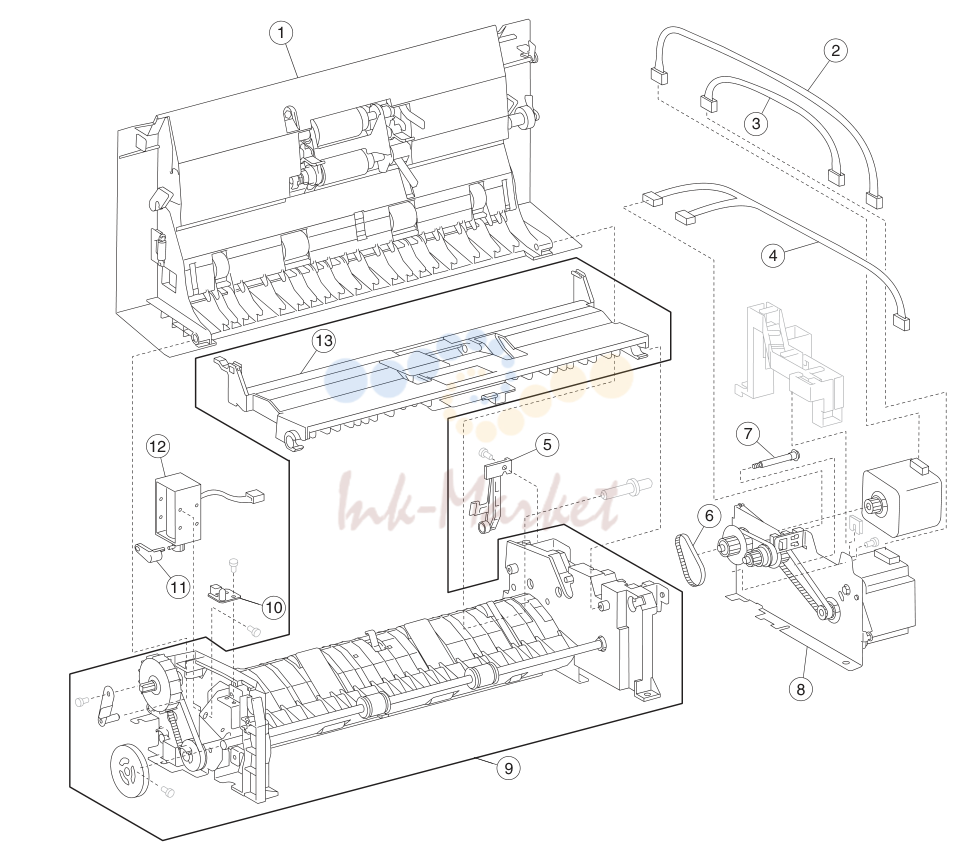

- 26. Assembly 25: ADF feeder
- 27. Assembly 26: ADF left cover components

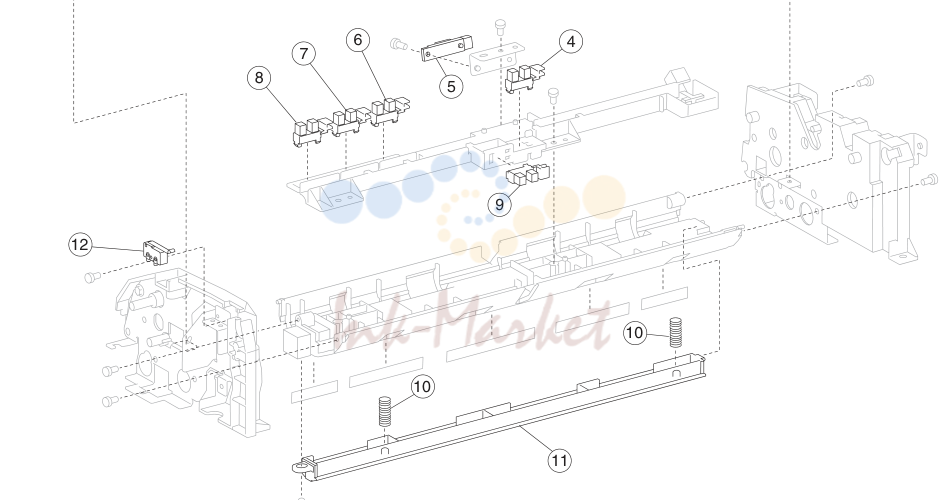

- 28. Assembly 27: ADF media guide
- 29. Assembly 28: ADF feeder roll
- 30. Assembly 29: ADF motor unit
- 31. Assembly 30: ADF document tray
- 32. Assembly 31: 2000-sheet dual input (TTM)-covers
- 33. Assembly 32: 2000-sheet dual input (TTM)-tray 3
- 34. Assembly 33: 2000-sheet dual input (TTM)-tray 4

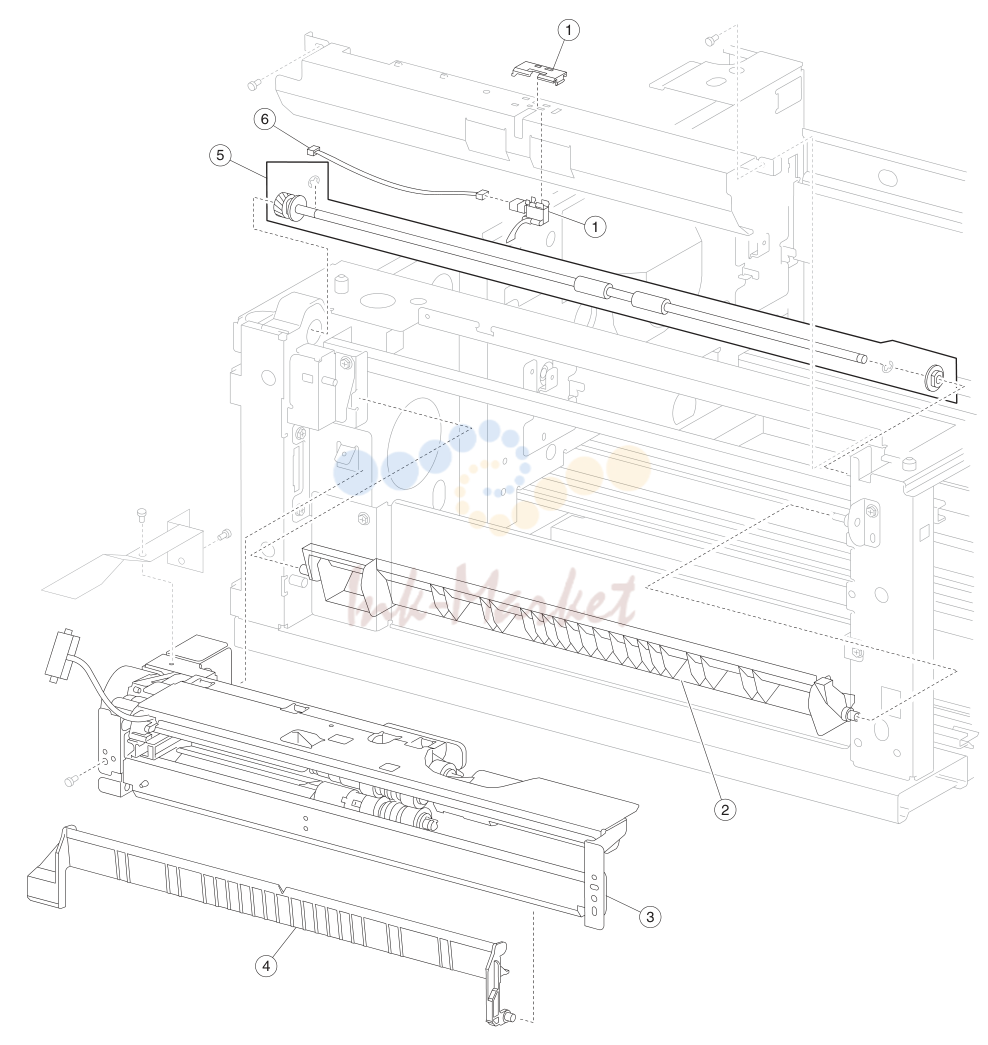

- 35. Assembly 34: 2000-sheet dual input (TTM)-feed and transport
- 36. Assembly 35: 2000-sheet dual input (TTM)-feed and transport
- 37. Assembly 36: 2000-sheet dual input (TTM)-media feed unit
- 38. Assembly 37: 2000-sheet dual input (TTM)-left door

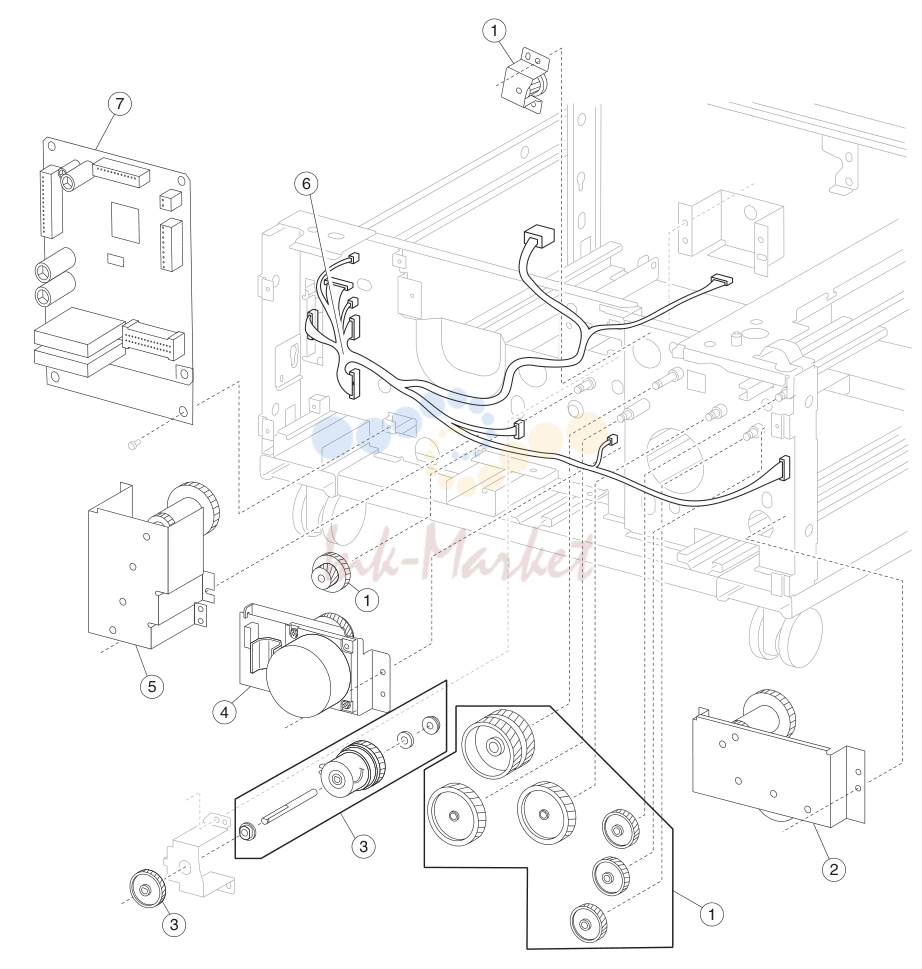

- 39. Assembly 38: 2000-sheet dual input (TTM)-drive and electrical
- 40. Assembly 39: Duplex outer
- 41. Assembly 40: Duplex inner
- 42. Assembly 41: Exit 2 outer
- 43. Assembly 42: Exit 2 inner

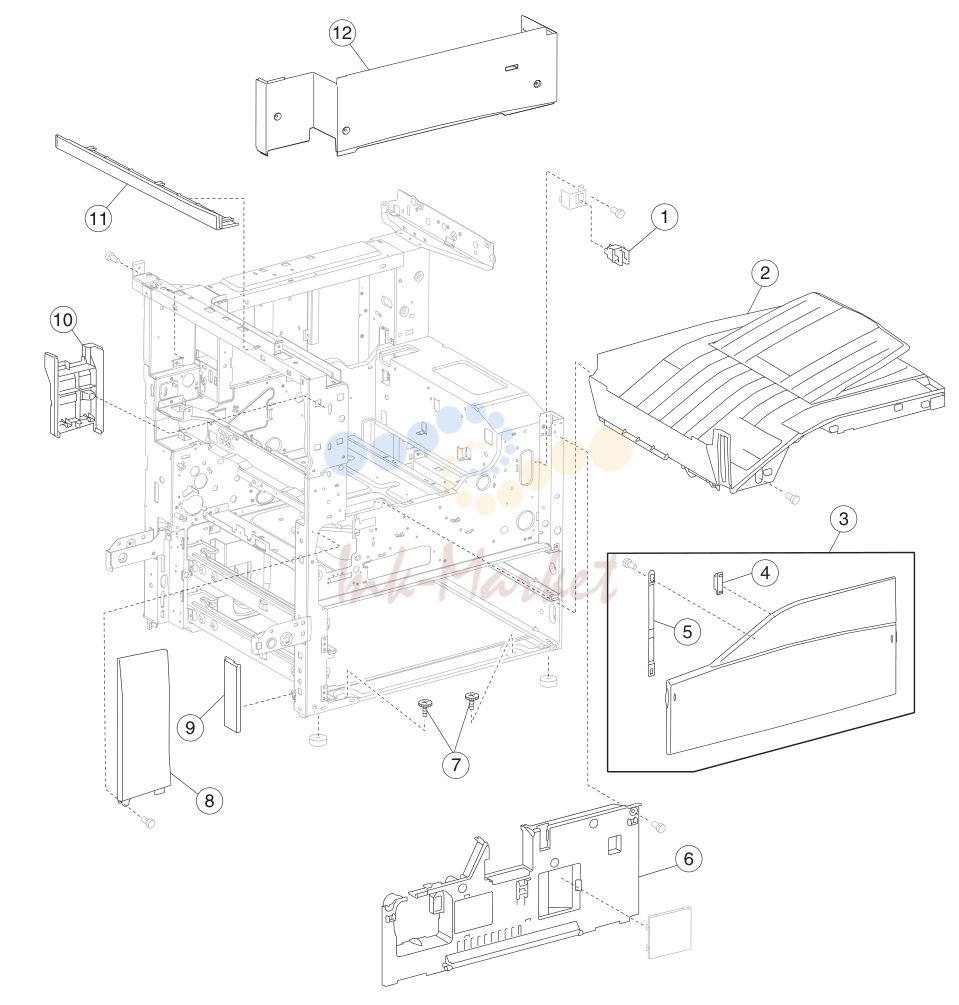

1. Assembly 1: Covers (1 of 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X0553 запросить цену → | 1 1 Switch (printer front door interlock) | |
| 2 | 40X2366 запросить цену → | 1 1 Top cover assembly | |
| 3 | 40X2385 запросить цену → | 1 1 Printer front door assembly | |
| 4 | 40X0560 запросить цену → | 1 1 Front door magnetic catch | |
| 5 | 40X0561 запросить цену → | 1 1 Front door support strap | |
| 6 | 40X0562 запросить цену → | 1 1 Front inner cover | |
| 7 | 40X0960 запросить цену → | 1 2 2TM/TTM retaining screws | |
| 8 | 40X2294 запросить цену → | 1 1 Front left cover | |
| 9 | 40X0550 запросить цену → | 1 1 Left lower cover | |
| 10 | 40X2296 запросить цену → | 1 1 Front interior cover | |
| 11 | 40X2297 запросить цену → | 1 1 Left upper cover | |
| 12 | 40X2295 запросить цену → | 1 1 Rear interior cover |

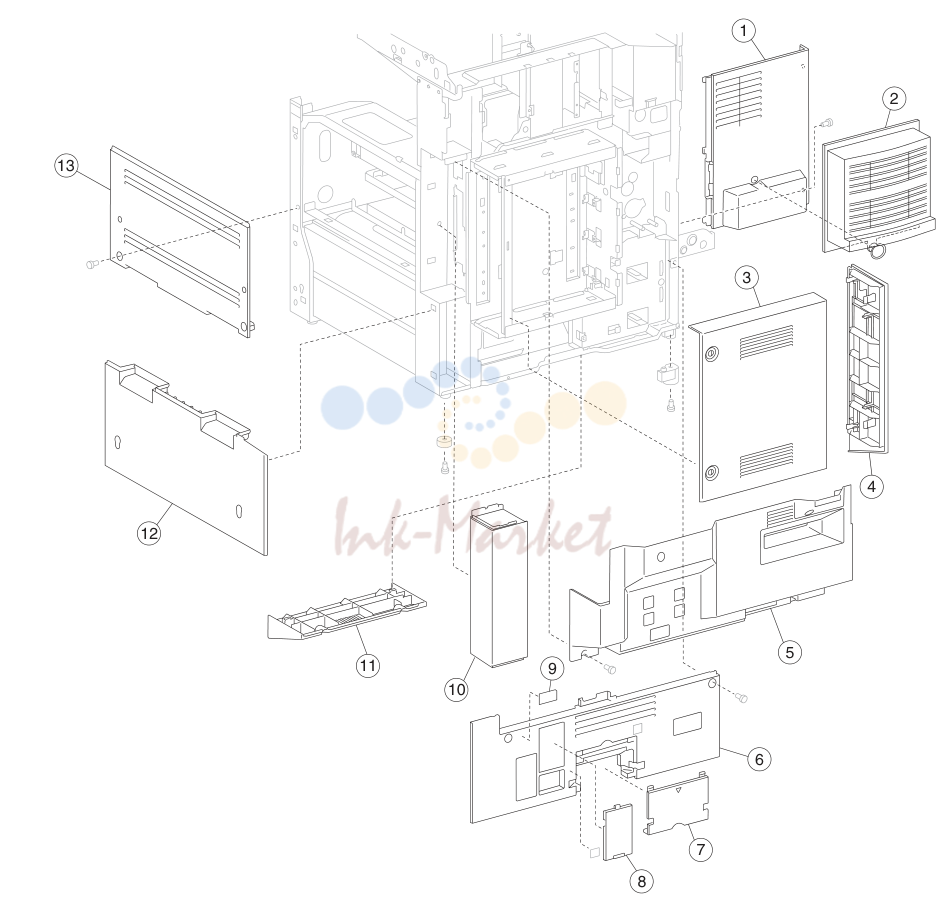

2. Assembly 2: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X2300 запросить цену → | 1 1 Rear motor cover | |
| 2 | 40X2382 запросить цену → | 1 1 TVOC filter assembly | |
| 3 | 40X2304 запросить цену → | 1 1 Rear RIP card cover | |
| 4 | 40X2306 запросить цену → | 1 1 Controller box side cover | |
| 5 | 40X2301 запросить цену → | 1 1 Rear Upper cover | |
| 6 | 40X2386 запросить цену → | 1 1 Rear lower cover (110V) | |
| 6 | 40X2387 запросить цену → | 1 1 Rear lower cover (220V) | |
| 7 | 40X0568 запросить цену → | 1 1 Option hookup cover | |
| 8 | 40X2302 запросить цену → | 1 1 Rear lower cap cover | |
| 9 | 40X2303 запросить цену → | 1 1 GFI label | |
| 10 | 40X2299 запросить цену → | 1 1 Rear corner cover | |
| 11 | 40X2305 запросить цену → | 1 1 Controller box lower cover | |
| 12 | 40X0564 запросить цену → | 1 1 Right lower cover | |
| 13 | 40X0563 запросить цену → | 1 1 Right upper cover |

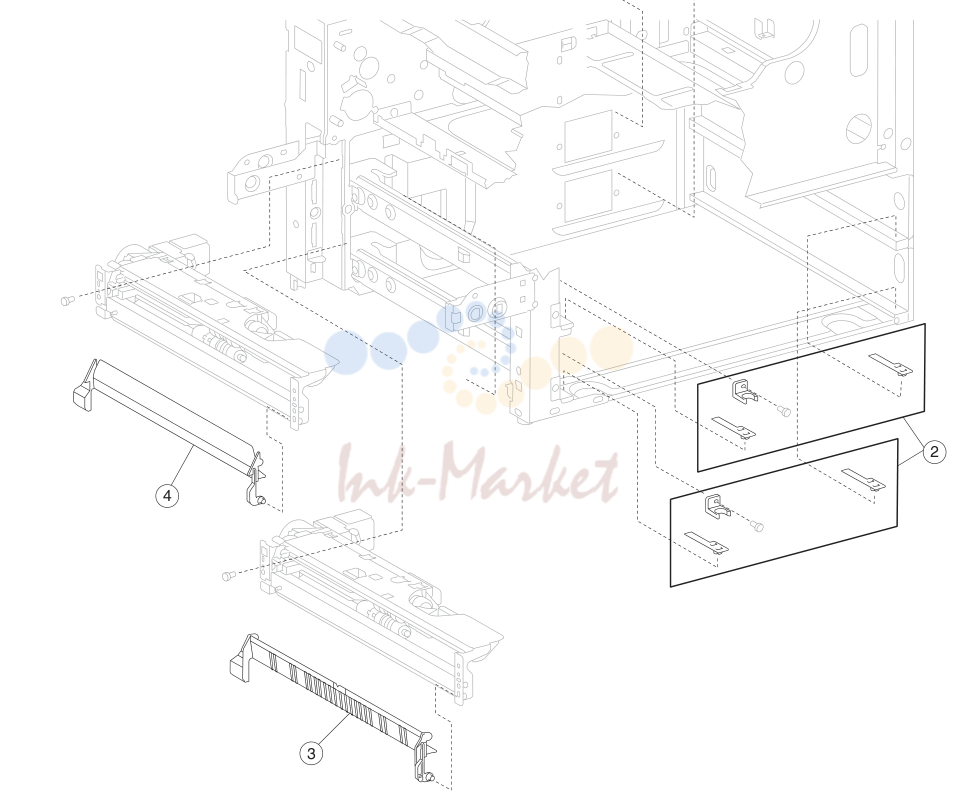

3. Assembly 3: Media feed unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X0570 | 2 1 Switch (media size) | |
| 2 | 40X0569 запросить цену → | 2 3 Media tray catch kit includes: | |
| 3 | 40X0572 запросить цену → | 1 1 Vertical turn guide | |
| 4 | 40X0571 запросить цену → | 1 1 Vertical turn mylar guide |

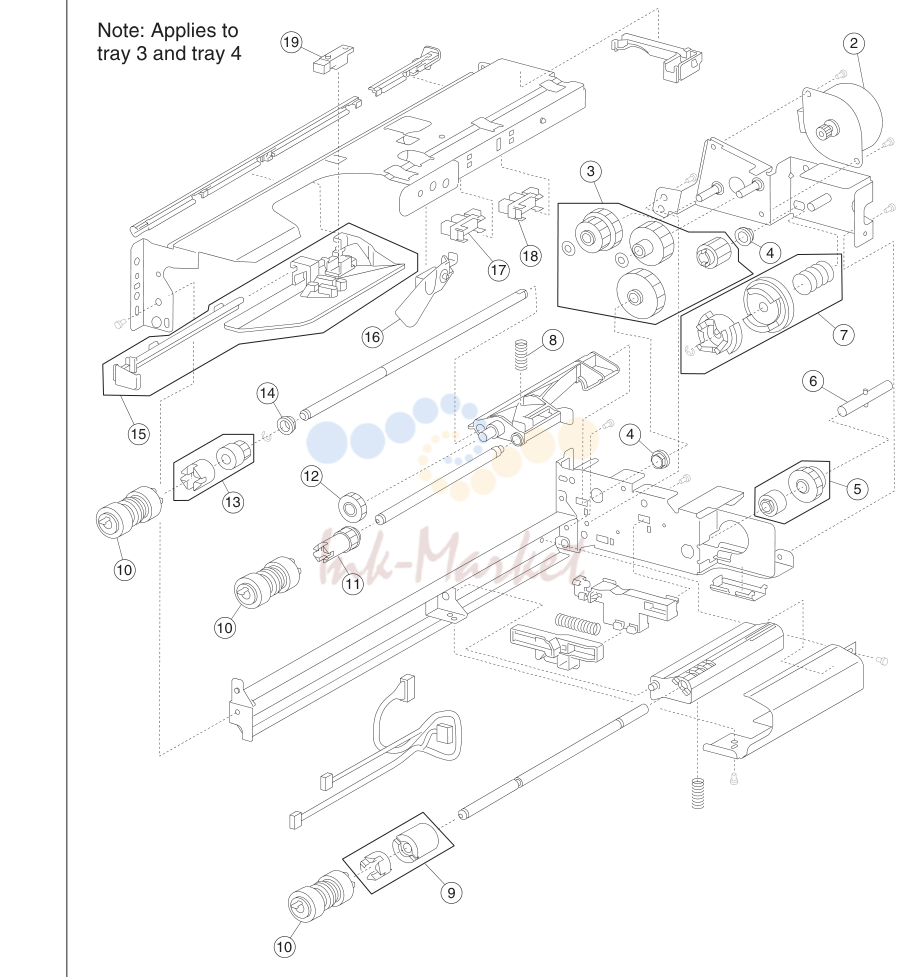

4. Assembly 4: Media feed unit exploded (tray 1 and tray 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X0581 | 2 1 Media feed unit assembly | |
| 2 | 40X0582 запросить цену → | 2 1 Media feed lift motor | |
| 3 | 40X0585 запросить цену → | 2 6 Media feed drive gear kit includes: | |
| 4 | 40X0880 запросить цену → | 2 1 Bushing 6 mm | |
| 5 | 40X0967 запросить цену → | 2 2 Media tray lift one-way clutch/gear kit includes: | |
| 6 | 40X0968 запросить цену → | 2 1 Media tray lift one-way shaft | |
| 7 | 40X0583 запросить цену → | 2 3 Tray lift coupling kit includes: | |
| 8 | 40X0590 запросить цену → | 2 1 Pick roll assembly spring | |
| 9 | 40X0593 запросить цену → | 2 2 Separation roll friction clutch kit includes: | |
| 10 | 40X0594 | 2 6 Feed unit roll kit includes: | |
| 11 | 40X0970 | 2 1 Pick roll drive gear | |
| 12 | 40X0969 запросить цену → | 2 1 Pick roll idler gear | |
| 13 | 40X0591 запросить цену → | 2 2 Feed roll one-way clutch kit includes: | |
| 14 | 40X0952 запросить цену → | 2 1 Bushing 6 mm | |
| 15 | 40X0586 запросить цену → | 2 2 Media feed unit front guide kit includes: | |
| 16 | 40X0587 запросить цену → | 2 1 Media out actuator | |
| 17 | 40X0588 | 2 1 Sensor (media out) | |
| 18 | 40X0588 | 2 1 Sensor (media level) | |
| 19 | 40X0589 запросить цену → | 2 1 Sensor (pre-feed) |

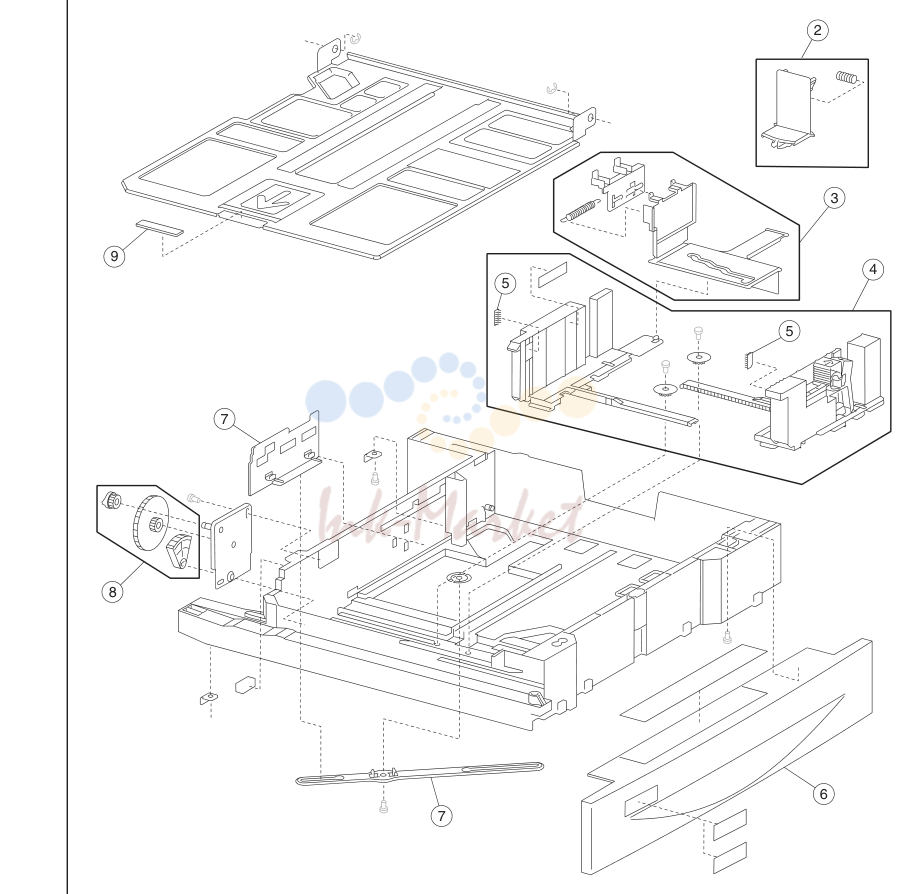

5. Assembly 5: Media tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 40X0573 запросить цену → | 2 3 Media tray assembly includes: (this comes assembled) | |
| 2 | 40X0578 запросить цену → | 2 2 Media tray end guide kit includes: | |
| 3 | 40X0577 запросить цену → | 2 3 Media tray side guide actuator kit includes: | |
| 4 | 40X0576 запросить цену → | 2 5 Media tray side guide kit includes: | |
| 5 | 40X0966 запросить цену → | 4 1 Media tray separation brush | |
| 6 | 40X0574 запросить цену → | 2 1 Media tray front cover includes: | |
| 7 | 40X0579 запросить цену → | 2 2 Media tray end guide actuator kit includes: | |
| 8 | 40X0580 запросить цену → | 2 3 Media tray lift gear kit includes: | |
| 9 | 40X0965 запросить цену → | 2 1 Media tray separation pad |

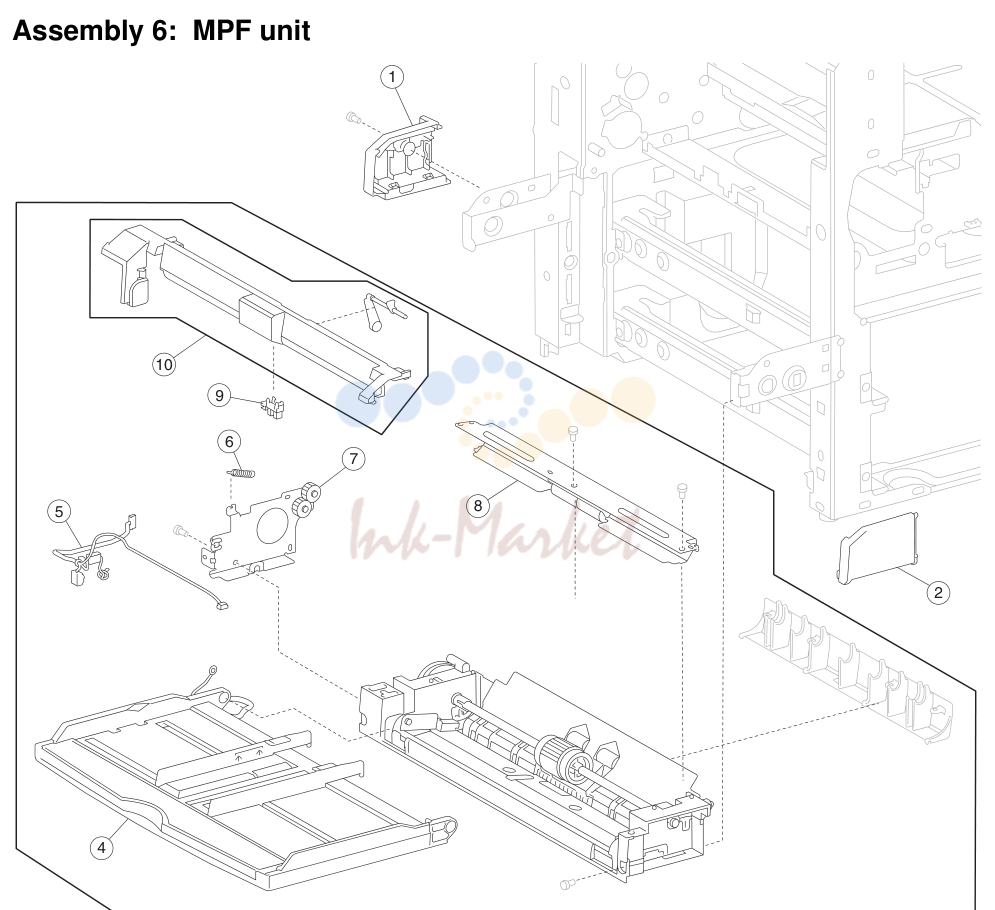

6. Assembly 6: MPF unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 40X0600 запросить цену → | 1 1 MPF rear cover | |
| 2 | 40X0599 запросить цену → | 1 1 MPF front cover | |
| 3 | 40X0595 запросить цену → | 1 1 MPF feed unit assembly | |
| 4 | 40X0608 запросить цену → | 1 1 MPF fold down tray assembly | |
| 5 | 40X0597 запросить цену → | 1 1 MPF unit cable assembly | |
| 6 | 40X0755 запросить цену → | 1 1 MPF pickup spring | |
| 7 | 40X0598 запросить цену → | 1 1 MPF idler gear bracket assembly | |
| 8 | 40X0601 запросить цену → | 1 1 MPF transport pinch roll assembly | |
| 9 | 40X0588 | 1 1 Sensor (MPF media out) | |
| 10 | 40X0596 запросить цену → | 1 2 MPF media out actuator kit includes: |

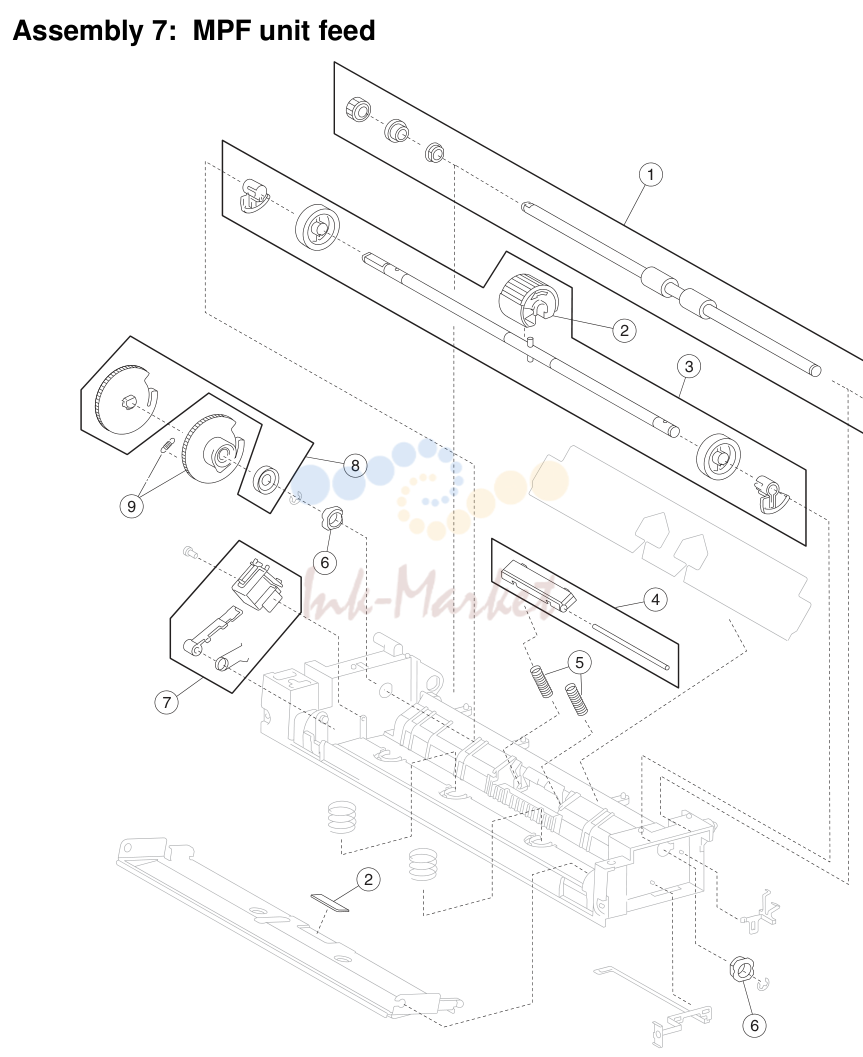

7. Assembly 7: MPF unit feed
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7-1 | 40X0605 запросить цену → | 1 5 MPF transport roll kit includes: | |
| 2 | 40X0603 | 1 2 MPF pick roll kit includes: | |
| 3 | 40X1382 запросить цену → | 1 6 MPF feed shaft kit includes: | |
| 4 | 40X0974 запросить цену → | 1 2 MPF pressure pad kit includes: | |
| 5 | 40X1380 запросить цену → | 2 1 MPF pressure pad spring | |
| 6 | 40X1381 запросить цену → | 2 1 MPF feed shaft bushing | |
| 7 | 40X0606 запросить цену → | 1 3 MPF pick solenoid kit includes: | |
| 8 | 40X0971 запросить цену → | 1 2 MPF feed drive gear kit includes: | |
| 9 | 40X0973 запросить цену → | 1 2 MPF feed cam gear kit includes: |

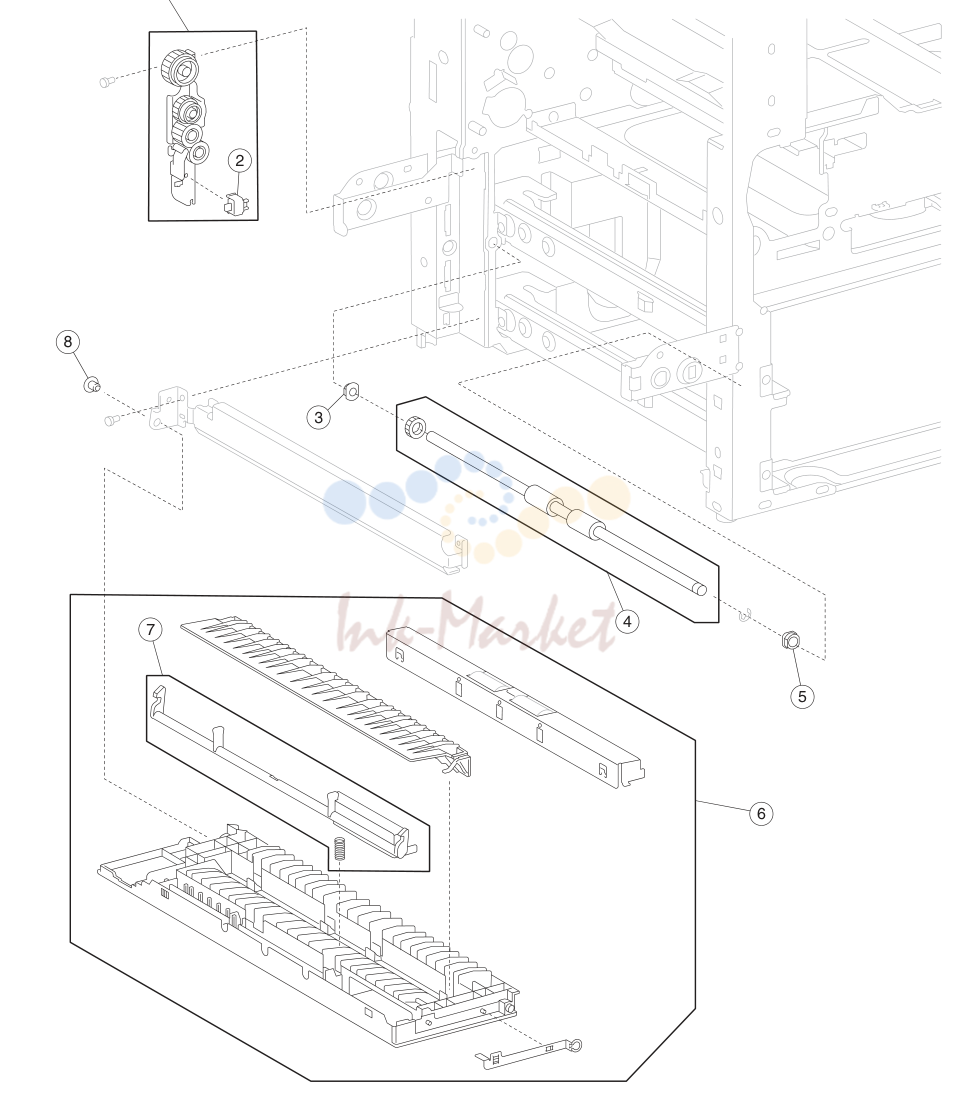

8. Assembly 8: Left lower door and transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 40X0609 запросить цену → | 1 1 Vertical drive gear assembly | |
| 2 | 40X0610 запросить цену → | 1 1 Switch (left lower door interlock) | |
| 3 | 40X1386 запросить цену → | 1 1 Bushing 6 mm (transport roll rear) | |
| 4 | 40X1387 запросить цену → | 1 2 Transport roll kit includes: | |
| 5 | 40X1388 запросить цену → | 1 1 Bushing 8 mm | |
| 6 | 40X0612 запросить цену → | 1 1 Printer left lower door assembly (this comes assembled) | |
| 7 | 40X0614 запросить цену → | 1 2 Left lower door handle kit includes: | |
| 8 | 40X0613 запросить цену → | 1 1 Hinge pin |

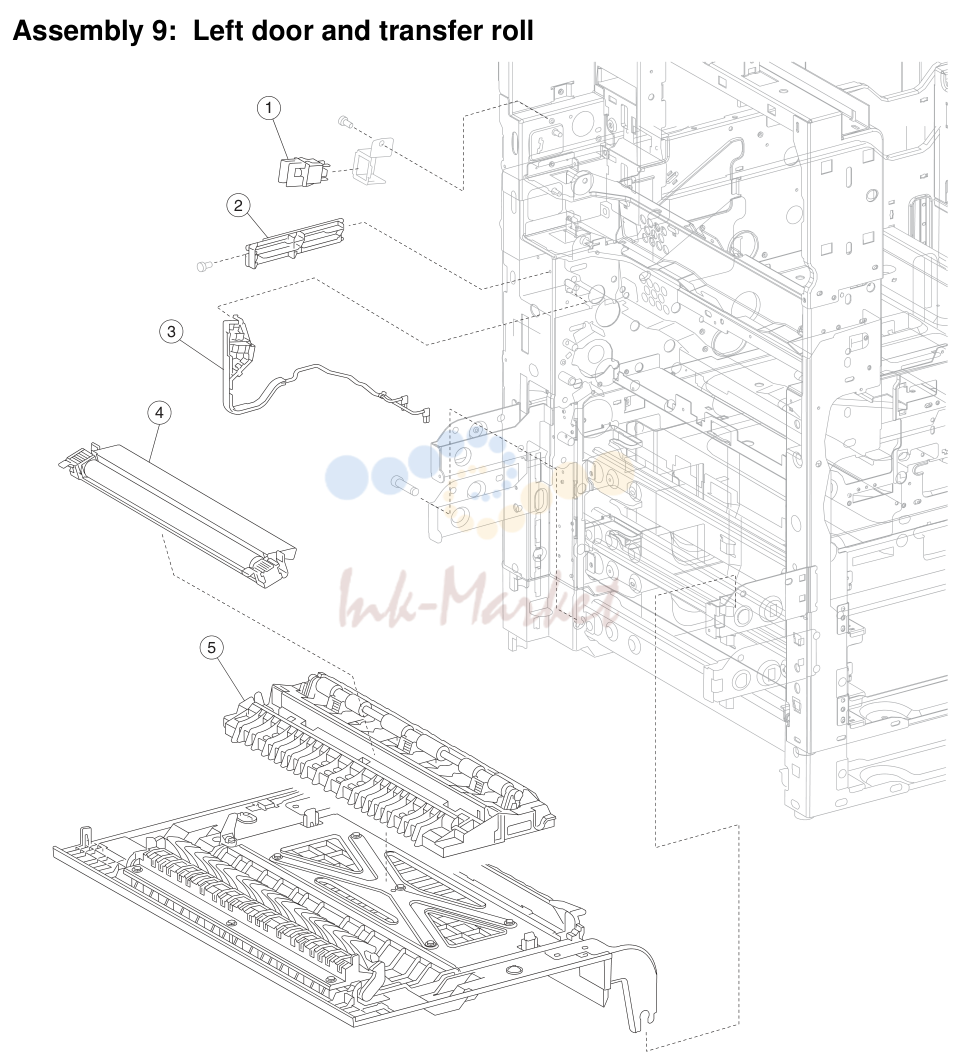

9. Assembly 9: Left door and transfer roll
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 40X0553 запросить цену → | 1 1 Switch (printer left door interlock) | |
| 2 | 40X0618 запросить цену → | 1 1 PC cartridge shutter link | |
| 3 | 40X0617 запросить цену → | 1 1 Transfer roll power contact | |
| 4 | 40X0616 | 1 1 Transfer roll assembly | |
| 5 | 40X0619 | 1 1 Transfer roll guide assembly |

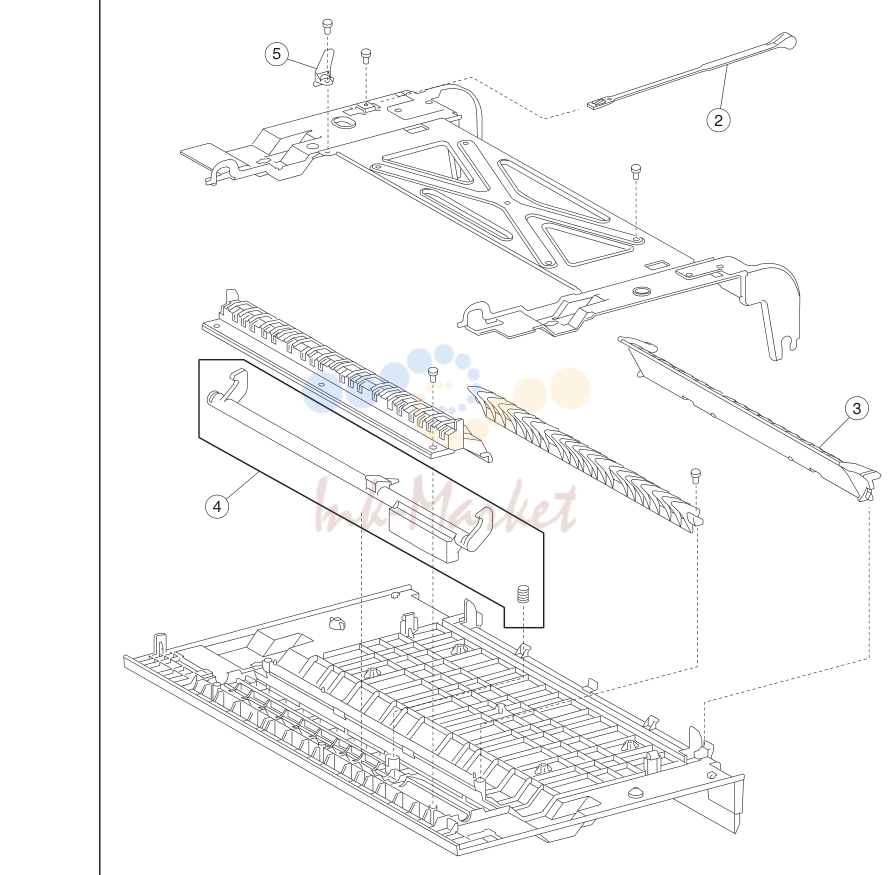

10. Assembly 10: Printer left door
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 40X0620 | 1 1 Printer left door assembly (this comes assembled) | |
| 2 | 40X0624 запросить цену → | 1 1 Printer left door support strap | |
| 3 | 40X0623 запросить цену → | 1 1 Left door duplex entrance guide | |
| 4 | 40X0621 запросить цену → | 1 2 Printer left door assembly handle kit includes: | |
| 5 | 40X0622 | 1 1 PC cartridge shutter actuator |

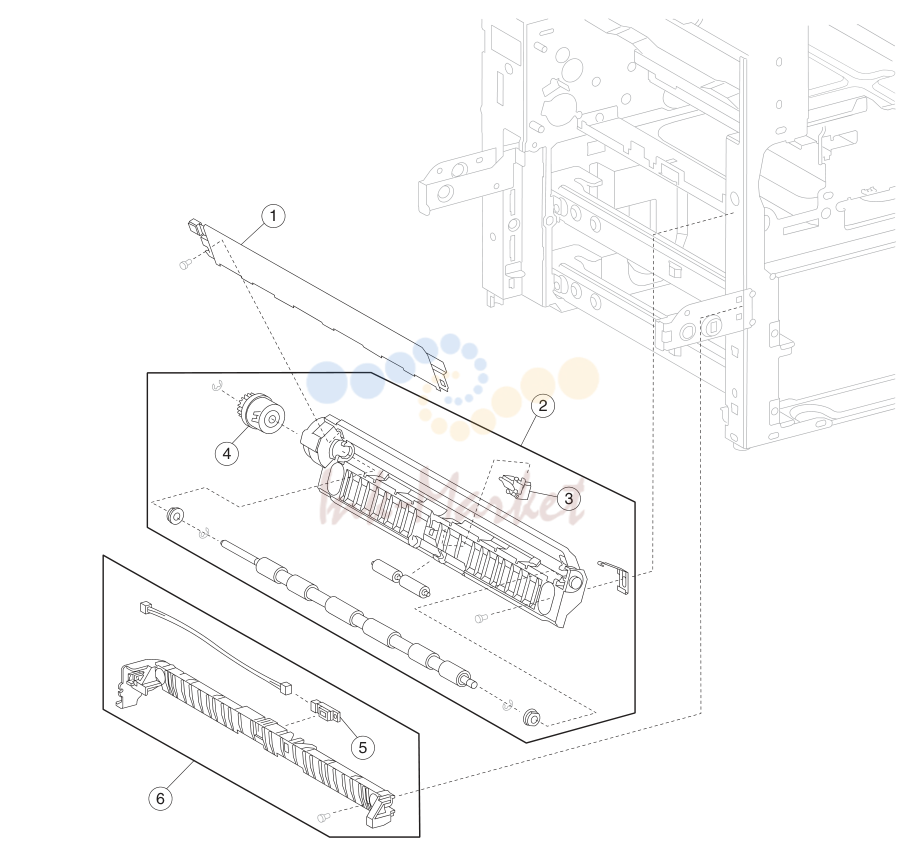

11. Assembly 11: Registration
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 40X0628 | 1 1 Registration mylar guide assembly (this comes assembled) | |
| 2 | 40X0625 запросить цену → | 1 1 Registration roll assembly | |
| 3 | 40X0627 запросить цену → | 1 1 Sensor (registration) | |
| 4 | 40X0626 запросить цену → | 1 1 Registration clutch | |
| 5 | 40X0589 запросить цену → | 1 1 Sensor (tray 2 feed-out) | |
| 6 | 40X0630 запросить цену → | 1 1 Tray 2 feed-out sensor guide (this comes assembled) |

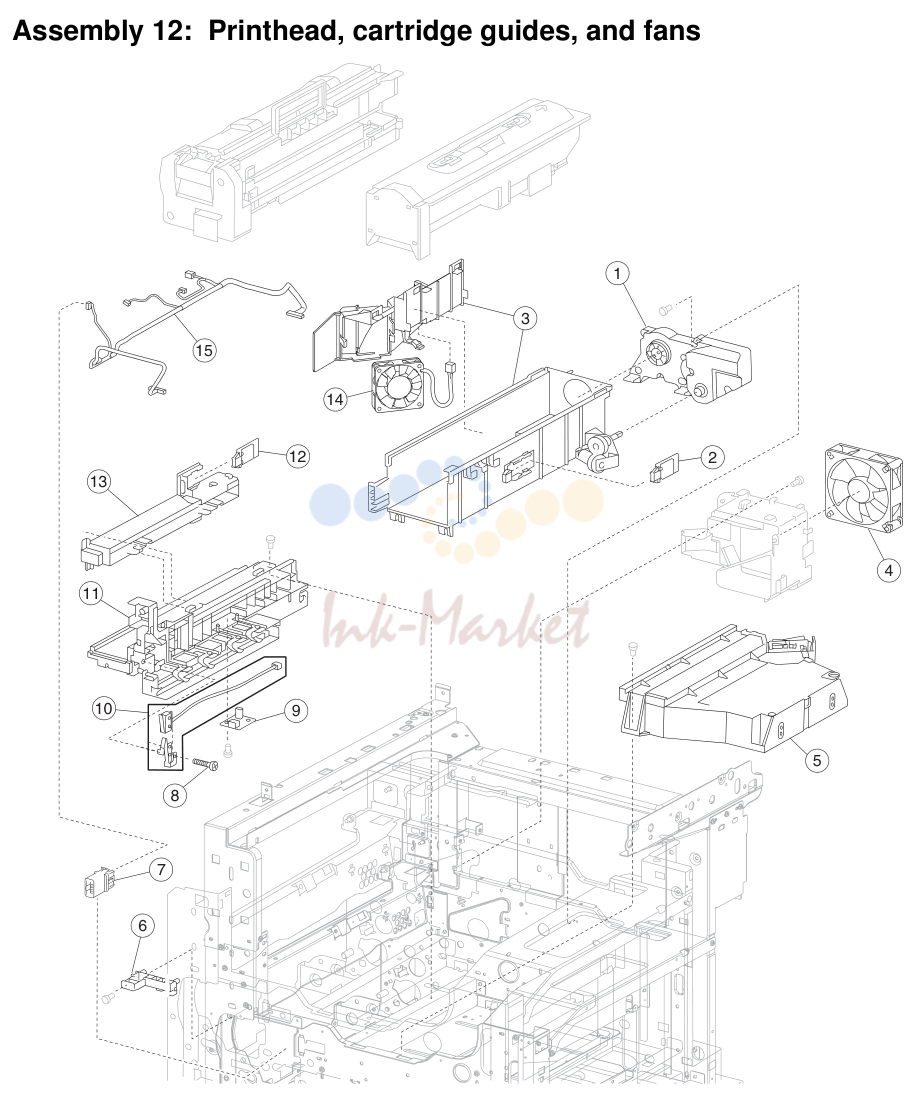

12. Assembly 12: Printhead, cartridge guides, and fans
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 40X0639 запросить цену → | 1 1 Toner add motor assembly | |
| 2 | 40X0636 запросить цену → | 1 1 Sensor (RFID toner cartridge) | |
| 3 | 40X0638 запросить цену → | 1 2 Toner cartridge guide kit includes: | |
| 4 | 40X0640 запросить цену → | 1 1 Fuser cooling fan | |
| 5 | 40X0641 запросить цену → | 1 1 Printhead assembly | |
| 6 | 40X0631 запросить цену → | 1 1 PC cartridge stop | |
| 7 | 40X0644 запросить цену → | 1 1 PC cartridge sensor connector | |
| 8 | 40X1389 запросить цену → | 1 1 PC cartridge interlock switch screw | |
| 9 | 40X0633 запросить цену → | 1 1 Sensor (hum & temp) | |
| 10 | 40X1390 запросить цену → | 1 2 Switch (PC cartridge interlock) kit includes: | |
| 11 | 40X0634 запросить цену → | 1 1 PC cartridge guide assembly | |
| 12 | 40X0636 запросить цену → | 1 1 Sensor (RFID PC cartridge) | |
| 13 | 40X0635 запросить цену → | 1 1 Laser opening guide | |
| 14 | 40X0643 запросить цену → | 1 1 PC cartridge cooling fan | |
| 15 | 40X0637 запросить цену → | 1 1 Multi connector cable assembly |

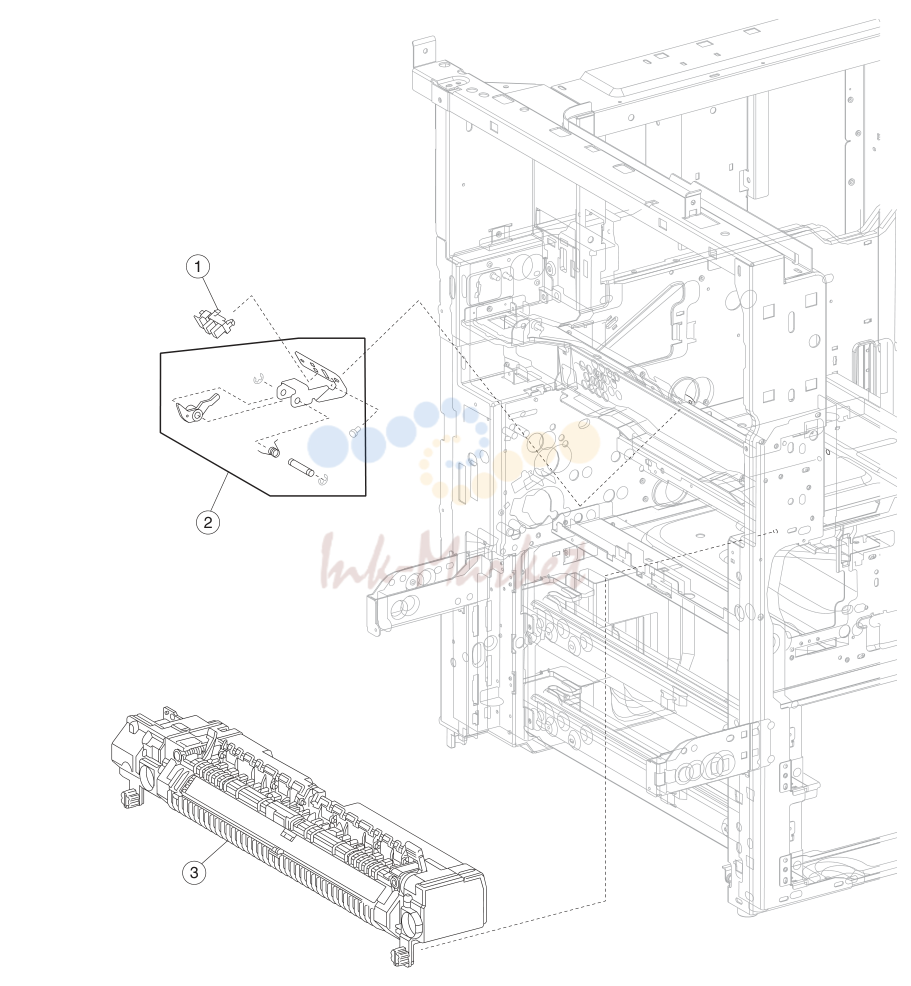

13. Assembly 13: Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 40X0588 | 1 1 Sensor (fuser exit) | |
| 2 | 40X0645 запросить цену → | 1 4 Fuser exit actuator kit includes: | |
| 3 | 40X2307 запросить цену → | 1 1 Fuser assembly 110V (this comes assembled) | |
| 3 | 40X2308 запросить цену → | 1 1 Fuser assembly 220V (this comes assembled) | |
| 3 | 40X2378 запросить цену → | 1 1 Fuser assembly 100V (this comes assembled) |

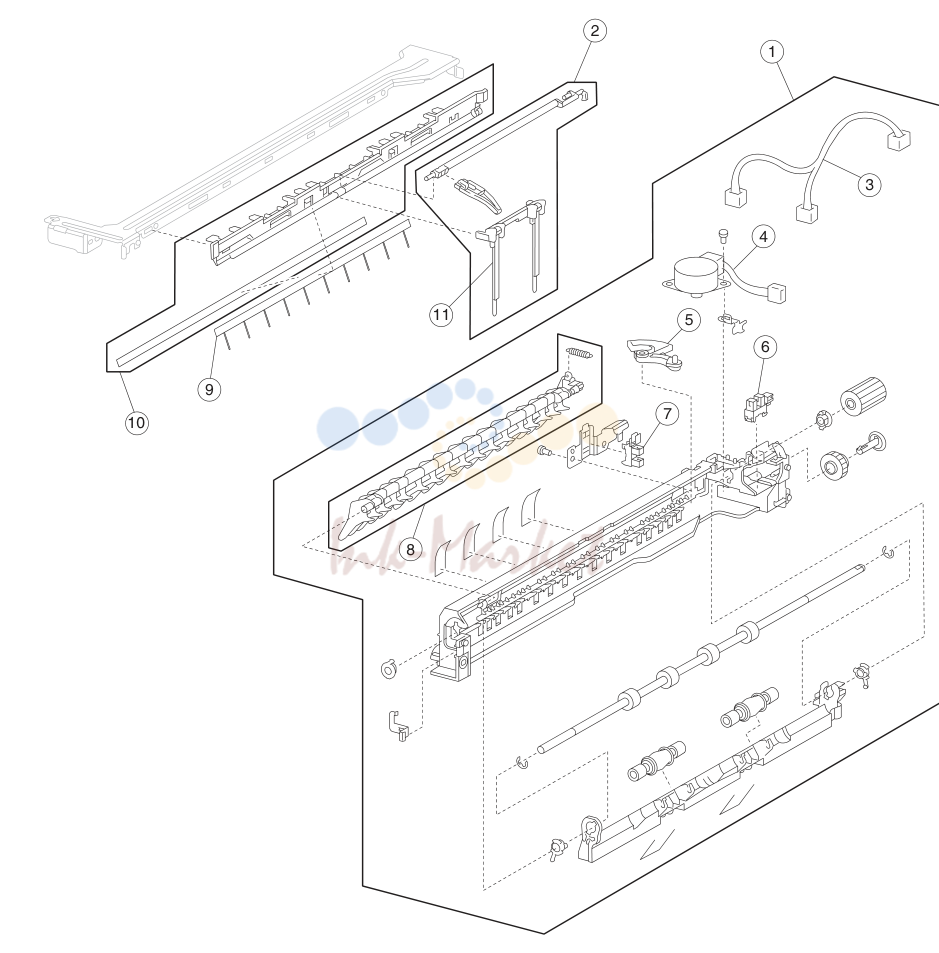

14. Assembly 14: Standard Exit 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 40X2384 запросить цену → | 1 1 Exit 1 media shift assembly (this comes assembled) | |
| 2 | 40X0657 запросить цену → | 1 3 Standard bin full exit 1 actuator kit includes: | |
| 3 | 40X0650 запросить цену → | 1 1 Exit 1 sensor cable assembly | |
| 4 | 40X0651 запросить цену → | 1 1 Media shift motor | |
| 5 | 40X0653 запросить цену → | 1 1 Exit 1 media shift gear | |
| 6 | 40X0588 | 1 1 Sensor (standard bin full exit 1) | |
| 7 | 40X0588 | 1 1 Sensor (exit 1 media shift HP) | |
| 8 | 40X0654 запросить цену → | 1 2 Media diverter gate kit includes: | |
| 9 | 40X1391 запросить цену → | 1 1 Exit 1 static eliminator | |
| 10 | 40X1392 запросить цену → | 1 2 Exit 1 media exit guide kit includes: | |
| 11 | 40X2389 запросить цену → | 1 1 Output guide |
15. Assembly 15: Dual unit drive motor
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 40X0660 запросить цену → | 1 1 Dual drive motor assembly | |
| 2 | 40X0659 запросить цену → | 1 1 Exit 1 drive belt | |
| 3 | 40X0661 запросить цену → | 1 1 Drive belt flange | |
| 4 | 40X2374 запросить цену → | 1 1 Transport motor support bushing | |
| 5 | 40X2309 запросить цену → | 1 1 MPF/transport drive motor assembly | |
| 6 | 40X2373 запросить цену → | 1 1 MPF drive gear 18T | |
| 7 | 40X2372 запросить цену → | 1 1 Transport roll drive gear 28T | |
| 8 | 40X2310 запросить цену → | 1 1 MPF/transport drive gear 19/29T |
16. Assembly 16: Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 40X0664 запросить цену → | 1 1 Exit interface card assembly | |
| 2 | 40X0673 запросить цену → | 1 1 HCF hookup connector assembly | |
| 3 | 40X2314 запросить цену → | 1 1 AC drive card assembly 110 V | |
| 3 | 40X2315 запросить цену → | 1 1 AC drive card assembly 220 V | |
| 4 | 40X2316 запросить цену → | 1 1 Printer engine card assembly X850e | |
| 4 | 40X2379 запросить цену → | 1 1 Printer engine card assembly X852e | |
| 4 | 40X2380 | 1 1 Printer engine card assembly X854e | |
| 5 | 40X2313 запросить цену → | 1 7 AC power input socket kit includes: | |
| 6 | 40X2312 запросить цену → | 1 1 Universal LVPS card assembly | |
| 7 | 40X2311 запросить цену → | 1 1 LVPS cooling fan | |
| 8 | 40X0662 запросить цену → | 1 1 HVPS | |
| 9 | 40X2388 запросить цену → | 1 1 Switch (main power) |
17. Assembly 16 (continued): Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 40X2360 запросить цену → | 1 1 Fax interface card assembly | |
| 2 | 40X4652 запросить цену → | 1 1 RIP card chassis bracket assembly (this comes assembled) | |
| 3 | 40X2359 запросить цену → | 1 1 Interconnect card assembly | |
| 4 | 40X2369 запросить цену → | 1 1 Hard drive power cable assembly | |
| 5 | 40X2370 запросить цену → | 1 1 Hard drive data cable assembly |
18. Assembly 17: Covers and operator panel
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 40X2200 запросить цену → | 1 1 Scanner top rear cover | |
| 2 | 40X2201 запросить цену → | 1 1 Scanner right cover | |
| 3 | 40X2736 запросить цену → | 1 1 Operator panel assembly (universal) | |
| 4 | 40X2363 запросить цену → | 1 1 Operator panel controller card assembly | |
| 5 | 40X2364 запросить цену → | 1 1 Operator panel inverter card assembly | |
| 6 | 40X2362 запросить цену → | 1 1 Operator panel user touch screen | |
| 7 | 40X2365 запросить цену → | 1 1 USB connecto2r/housing/cable | |
| 8 | 40X2203 запросить цену → | 1 1 Operator panel cable assembly | |
| 9 | 40X2399 запросить цену → | 1 1 USB cable assembly | |
| 10 | 40X2730 запросить цену → | 1 1 Operator panel bezel (X850e) | |
| 10 | 40X2731 запросить цену → | 1 1 Operator panel bezel (X852e) | |
| 10 | 40X2732 запросить цену → | 1 1 Operator panel bezel (X854e) | |
| 11 | 40X2205 запросить цену → | 1 1 Scanner left cover | |
| 12 | 40X2219 запросить цену → | 1 1 Scanner interface cable assembly | |
| 13 | 40X2207 запросить цену → | 1 1 Scanner PS cable assembly | |
| 14 | 40X2206 запросить цену → | 1 1 Flatbed scanner unit assembly (this comes assembled) |

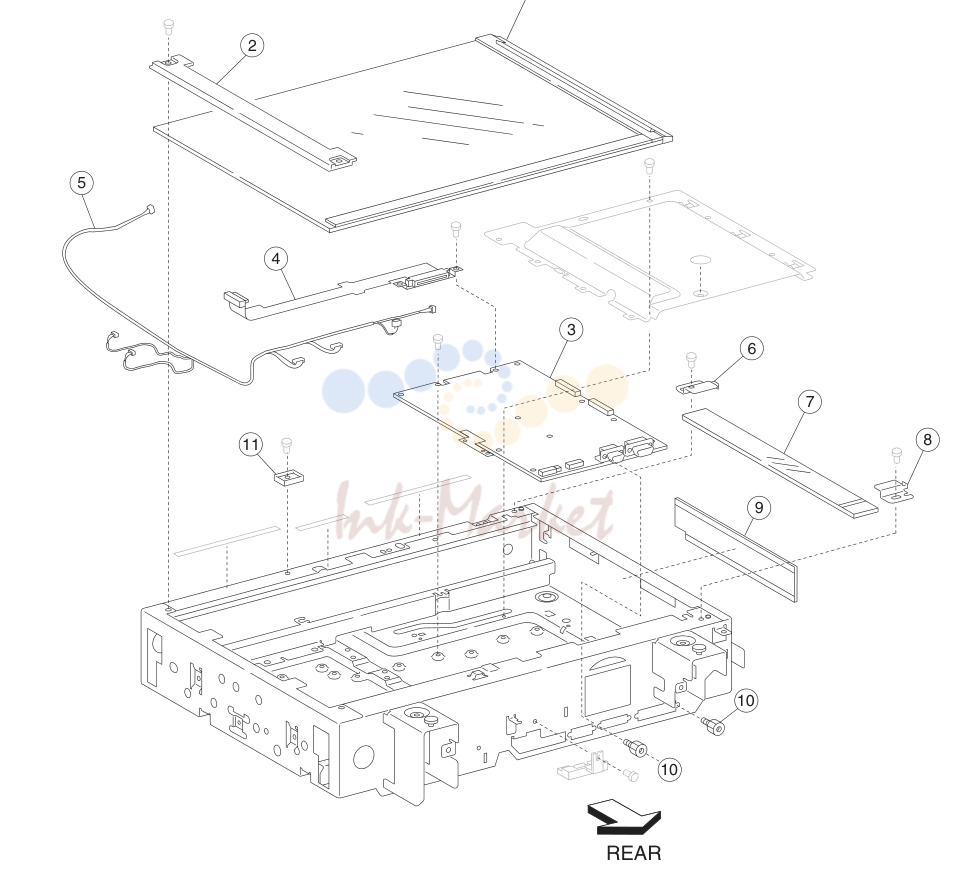

19. Assembly 18: Platen glass
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 40X2208 запросить цену → | 1 1 Large platen glass | |
| 2 | 40X2209 запросить цену → | 1 1 Large platen glass retainer cover | |
| 3 | 40X2210 запросить цену → | 1 1 Scanner controller card assembly | |
| 4 | 40X2211 запросить цену → | 1 1 CCD ribbon cable assembly | |
| 5 | 40X2212 запросить цену → | 1 1 Scanner main cable assembly | |
| 6 | 40X2213 запросить цену → | 1 1 Small platen glass front retainer | |
| 7 | 40X2214 запросить цену → | 1 1 Small platen glass | |
| 8 | 40X2215 запросить цену → | 1 1 Small platen glass rear retainer | |
| 9 | 40X2216 запросить цену → | 1 1 Scanner filter | |
| 10 | 40X2217 запросить цену → | 4 1 Card mounting screws | |
| 11 | 40X2218 запросить цену → | 1 1 Large platen retainer |
20. Assembly 19: Lens and sensors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 40X2220 запросить цену → | 1 1 CCD card/lens assembly | |
| 2 | 40X2320 запросить цену → | 2 1 Sensor (platen length APS 1) | |
| 3 | 40X2320 запросить цену → | 2 1 Sensor (platen length APS 2) | |
| 4 | 40X2222 запросить цену → | 1 1 Switch (platen interlock) | |
| 5 | 40X2223 запросить цену → | 13 1 Sensor (Scanner HP) | |
| 6 | 40X2223 запросить цену → | 13 1 Sensor (ADF angle) | |
| 7 | 40X2224 запросить цену → | 1 1 ADF angle actuator assembly | |
| 8 | 40X2225 запросить цену → | 1 1 Scanner PS card assembly |
21. Assembly 20: Carriage motor and cooling fan
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 40X2231 запросить цену → | 1 1 Scanner cooling fan | |
| 2 | 40X2229 запросить цену → | 1 1 Scanner drive motor tension spring | |
| 3 | 40X2228 запросить цену → | 1 1 Scanner drive motor assembly | |
| 4 | 40X2226 запросить цену → | 1 1 Scanner drive belt |

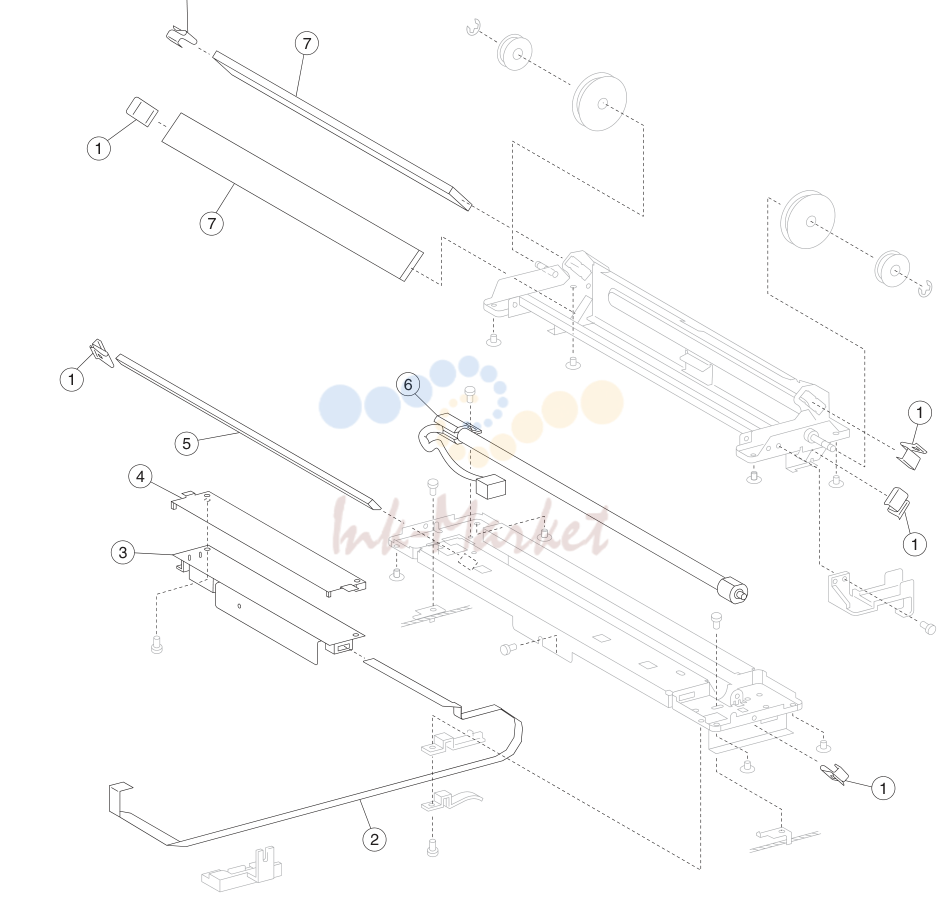

22. Assembly 21: Full/half rate carriage
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 40X2233 запросить цену → | 6 1 Mirror retaining clip | |
| 2 | 40X2236 запросить цену → | 1 1 Exposure lamp PS ribbon cable | |
| 3 | 40X2353 запросить цену → | 1 1 Exposure lamp PS card assembly | |
| 4 | 40X2352 запросить цену → | 1 1 Exposure lamp PS card insulator | |
| 5 | 40X2234 запросить цену → | 1 1 Scanner 1st mirror | |
| 6 | 40X2237 запросить цену → | 1 1 Exposure lamp | |
| 7 | 40X2232 запросить цену → | 2 1 Scanner 2nd/3rd mirror |

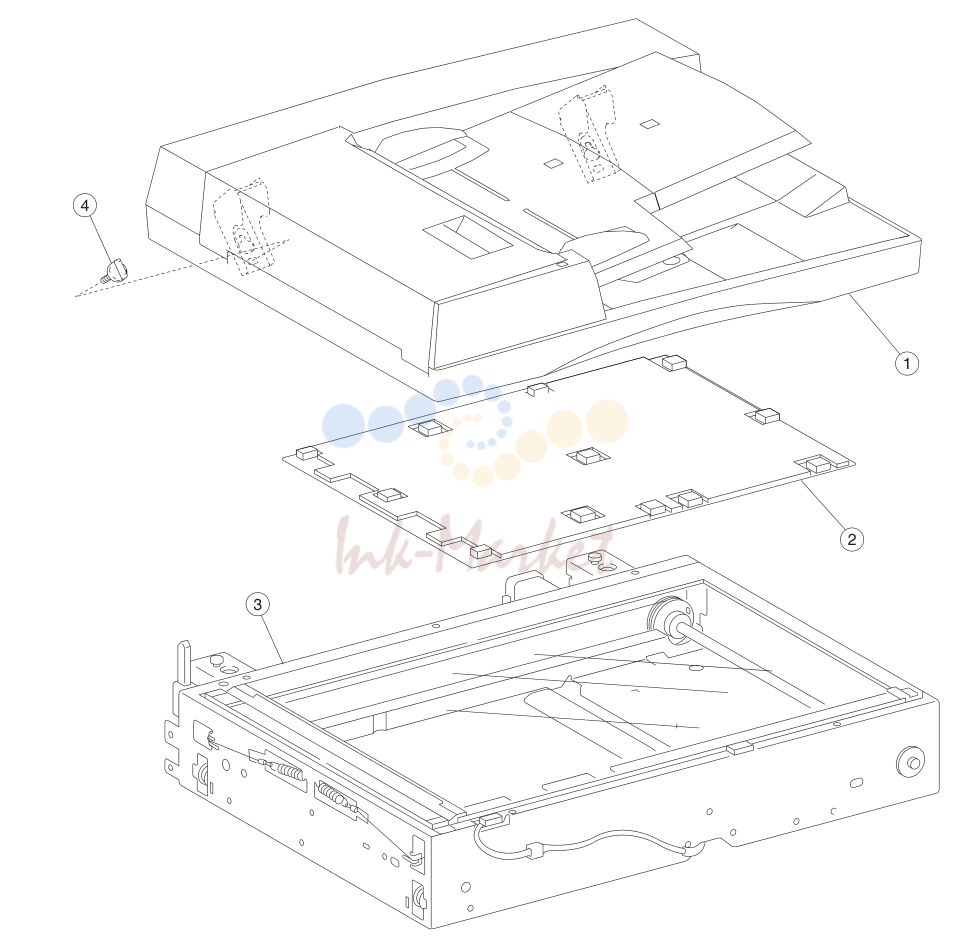

23. Assembly 22: ADF assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 40X2240 | 1 1 ADF unit assembly (complete unit) | |
| 2 | 40X2239 запросить цену → | 1 1 Platen cushion | |
| 3 | 40X2206 запросить цену → | 1 1 Flatbed scanner unit assembly | |
| 4 | 40X2238 запросить цену → | 2 1 ADF mounting screw |

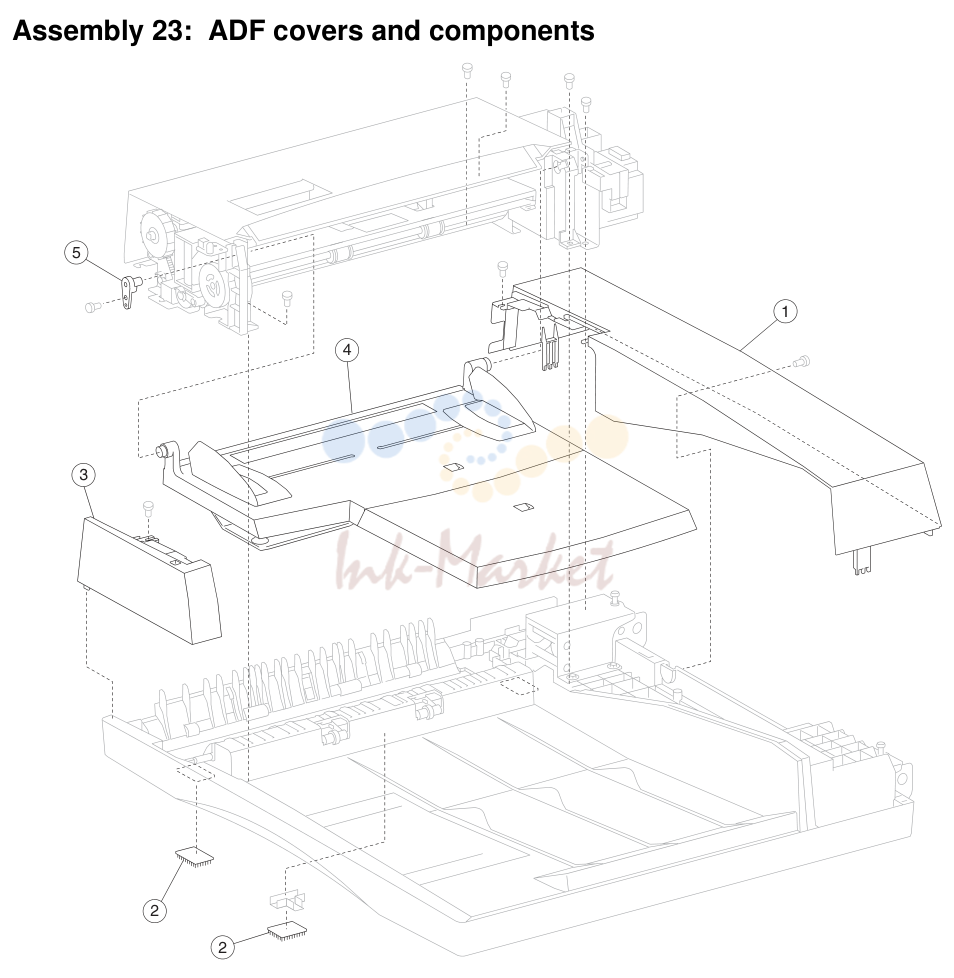

24. Assembly 23: ADF covers and components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 23-1 | 40X2244 запросить цену → | 1 1 ADF rear cover | |
| 2 | 40X2246 запросить цену → | 2 1 Small hook/loop strip | |
| 3 | 40X2245 запросить цену → | 1 1 ADF front cover assembly | |
| 4 | 40X2242 запросить цену → | 1 1 Document tray assembly (this comes assembled) | |
| 5 | 40X2243 запросить цену → | 1 1 Document tray hinge |
25. Assembly 24: ADF base
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 24-1 | 40X2257 запросить цену → | 1 1 ADF left hinge | |
| 2 | 40X2371 запросить цену → | 1 1 ADF registration pinch/frame assembly (this comes assembled) | |
| 3 | 40X2247 запросить цену → | 7 1 Large hook/loop strip | |
| 4 | 40X2330 запросить цену → | 5 1 Spring | |
| 5 | 40X2354 запросить цену → | 1 1 Registration pad | |
| 6 | 40X2355 запросить цену → | 1 1 Registration pad cover | |
| 7 | 40X2248 запросить цену → | 1 1 Solenoid/interlock cable assembly | |
| 8 | 40X2260 запросить цену → | 1 1 ADF controller card assembly | |
| 9 | 40X2259 запросить цену → | 1 1 ADF interface cable assembly | |
| 10 | 40X2258 запросить цену → | 1 1 ADF right hinge |
26. Assembly 25: ADF feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25-1 | 40X2262 запросить цену → | 1 1 ADF left cover assembly (this comes assembled) | |
| 2 | 40X2265 запросить цену → | 1 1 Registration motor cable assembly | |
| 3 | 40X2266 запросить цену → | 1 1 ADF feed motor cable assembly | |
| 4 | 40X2264 запросить цену → | 1 1 Document set/sheet through cable assembly | |
| 5 | 40X2267 запросить цену → | 1 1 Left cover hinge retainer | |
| 6 | 40X2270 запросить цену → | 1 1 Registration main drive belt | |
| 7 | 40X2269 запросить цену → | 1 1 Stud screw | |
| 8 | 40X2327 запросить цену → | 1 1 ADF feed motor assembly (this comes assembled) | |
| 9 | 40X2383 запросить цену → | 1 1 ADF main feed assembly (this comes assembled) | |
| 10 | 40X2272 запросить цену → | 1 1 Document set LED | |
| 11 | 40X2256 запросить цену → | 1 1 Inverter lever | |
| 12 | 40X2271 запросить цену → | 1 1 Inverter solenoid assembly | |
| 13 | 40X2273 ✓ в наличии | 1 1 Separation roll guide assembly (this comes assembled) |

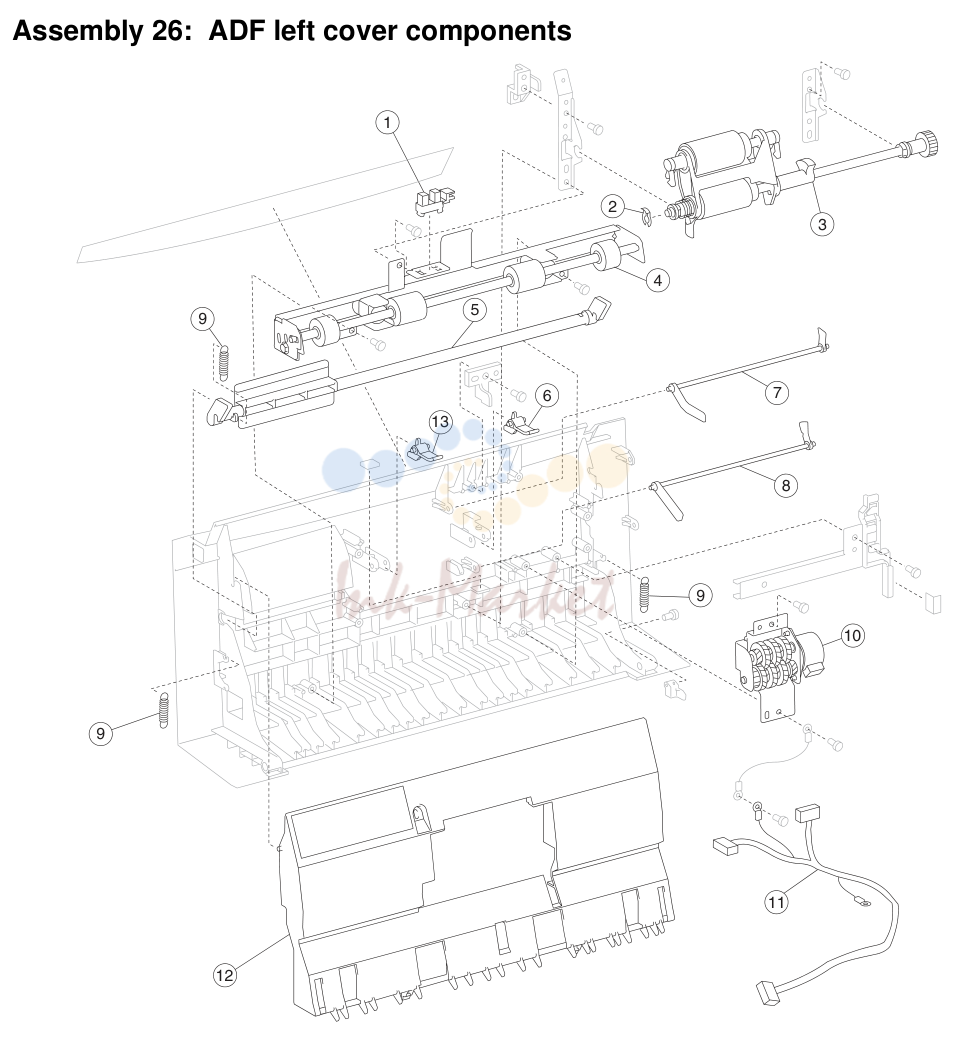

27. Assembly 26: ADF left cover components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 26-1 | 40X2223 запросить цену → | 13 1 Sensor (pick roll position HP) | |
| 2 | 40X2291 запросить цену → | 3 4 Plastic ring clip 6 mm | |
| 3 | 40X2280 | 1 1 ADF feed/pick roll assembly (this comes assembled) | |
| 4 | 40X2276 запросить цену → | 1 1 Left cover pinch roll assembly (this comes assembled) | |
| 5 | 40X2274 запросить цену → | 1 1 ADF left cover handle | |
| 6 | 40X2381 запросить цену → | 1 1 Document set rear stop | |
| 7 | 40X2283 запросить цену → | 1 1 Document set actuator | |
| 8 | 40X2275 запросить цену → | 1 1 Sheet through actuator | |
| 9 | 40X2330 запросить цену → | 5 1 Spring | |
| 10 | 40X2277 запросить цену → | 1 1 Pick roll position motor assembly | |
| 11 | 40X2278 запросить цену → | 1 1 Pick roll position cable assembly | |
| 12 | 40X2321 запросить цену → | 1 1 Left cover media guide | |
| 13 | 40X2279 запросить цену → | 1 1 Document set front stop |
28. Assembly 27: ADF media guide
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 27-1 | 40X2290 запросить цену → | 1 1 Actuator/media guide assembly (this comes assembled) | |
| 2 | 40X2289 запросить цену → | 1 1 Inverter gate | |
| 3 | 40X2288 запросить цену → | 1 1 ADF main feed cable assembly | |
| 4 | 40X2223 запросить цену → | 1 1 Sensor (ADF pre-registration) | |
| 5 | 40X0589 запросить цену → | 1 1 Sensor (ADF registration) | |
| 6 | 40X2223 запросить цену → | 13 1 Sensor (ADF width APS 1) | |
| 7 | 40X2223 запросить цену → | 13 1 Sensor (ADF width APS 2) | |
| 8 | 40X2223 запросить цену → | 13 1 Sensor (ADF width APS 3) | |
| 9 | 40X2223 запросить цену → | 13 1 Sensor (ADF inverter) | |
| 10 | 40X2324 запросить цену → | 2 1 Media scan guide spring | |
| 11 | 40X2323 запросить цену → | 1 1 Media scan guide | |
| 12 | 40X2286 запросить цену → | 1 1 Switch (ADF left cover interlock) |

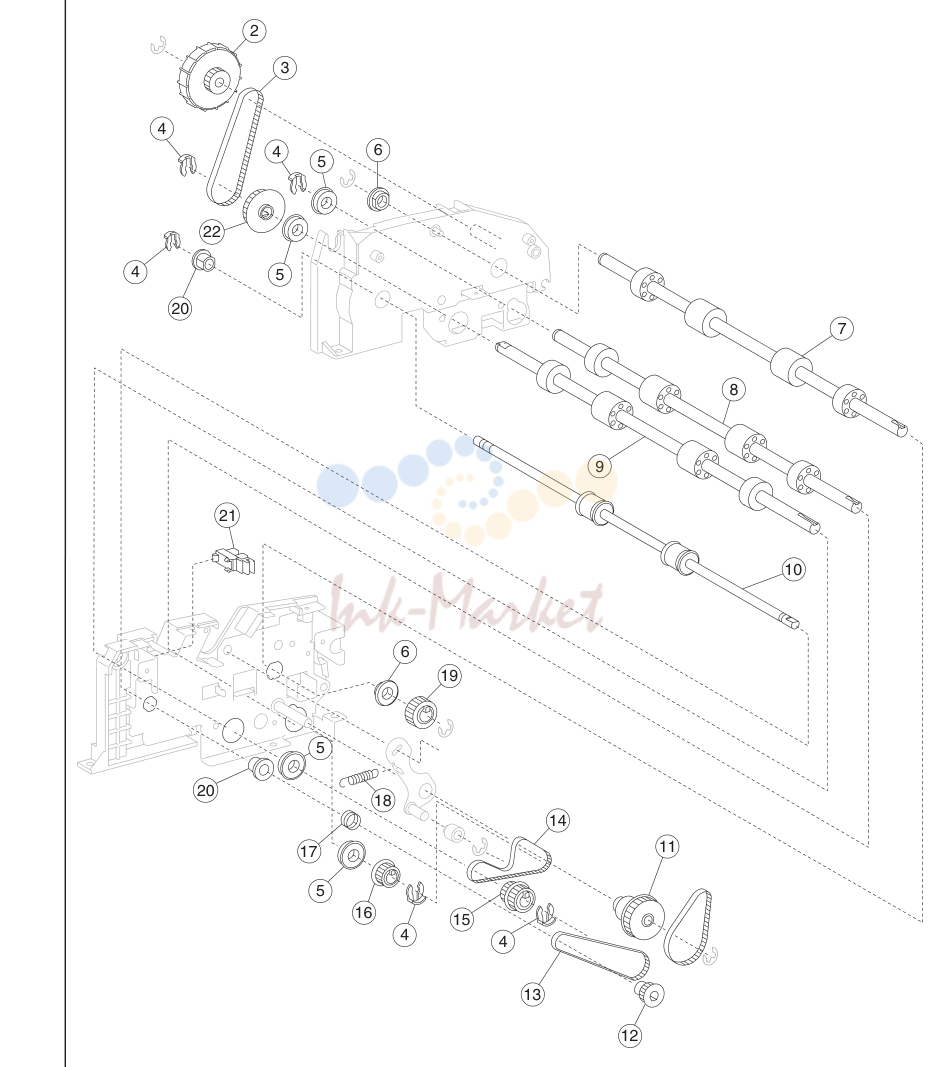

29. Assembly 28: ADF feeder roll
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 28-1 | 40X2383 запросить цену → | 1 1 ADF main feed assembly (this comes assembled) | |
| 2 | 40X2346 запросить цену → | 1 1 Manual feed drive wheel | |
| 3 | 40X2345 запросить цену → | 1 1 Manual feed drive belt | |
| 4 | 40X2291 запросить цену → | 3 4 Plastic ring clip kit includes: | |
| 5 | 40X2337 запросить цену → | 4 1 Bearing 8 mm | |
| 6 | 40X2339 запросить цену → | 2 1 Bushing 8 mm | |
| 7 | 40X2336 запросить цену → | 1 1 ADF transport roll assembly | |
| 8 | 40X2333 запросить цену → | 1 1 ADF registration roll assembly | |
| 9 | 40X2334 запросить цену → | 1 1 ADF feed-out roll assembly | |
| 10 | 40X2335 запросить цену → | 1 1 ADF exit roll assembly | |
| 11 | 40X2349 запросить цену → | 1 1 Registration main drive pulley 21/54T | |
| 12 | 40X2342 запросить цену → | 1 1 Exit roll drive pulley 20T | |
| 13 | 40X2347 запросить цену → | 1 1 Exit roll drive belt | |
| 14 | 40X2350 запросить цену → | 1 1 Registration secondary drive belt | |
| 15 | 40X2341 запросить цену → | 1 1 Exit/feed-out roll drive pulley 25/28T | |
| 16 | 40X2340 запросить цену → | 1 1 Registration roll drive pulley 28T | |
| 17 | 40X2351 запросить цену → | 1 1 Retainer spring | |
| 18 | 40X2348 запросить цену → | 1 1 Tension spring | |
| 19 | 40X2343 запросить цену → | 1 1 Transport roll drive gear 20T | |
| 20 | 40X2338 запросить цену → | 2 1 Bushing 6 mm | |
| 21 | 40X2223 запросить цену → | 13 1 Sensor (document set) | |
| 22 | 40X2344 запросить цену → | 1 1 Manual feed drive pulley |

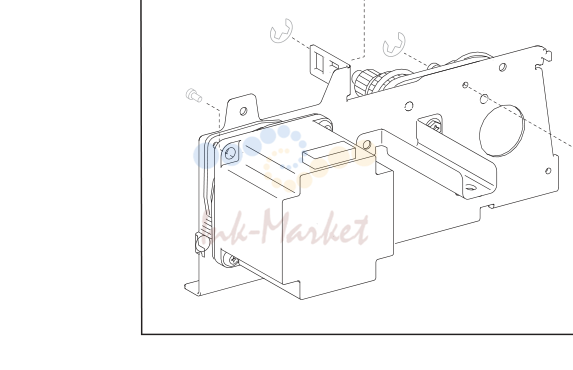

30. Assembly 29: ADF motor unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 29-1 | 40X2327 запросить цену → | 1 1 ADF feed motor assembly (this comes assembled) | |
| 2 | 40X2223 запросить цену → | 13 1 Sensor (sheet through) | |
| 3 | 40X2326 запросить цену → | 1 1 Tension spring | |
| 4 | 40X2325 запросить цену → | 1 1 ADF registration motor |

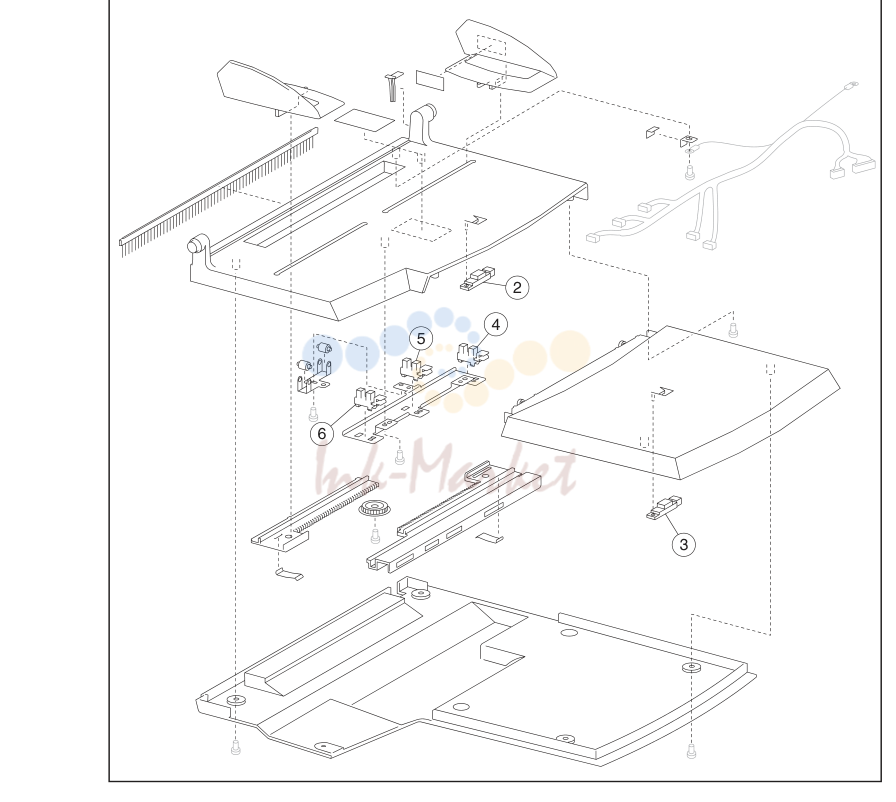

31. Assembly 30: ADF document tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 30-1 | 40X2242 запросить цену → | 1 1 Document tray assembly (this comes assembled) | |
| 2 | 40X2328 запросить цену → | 1 1 Sensor (document tray length 1) | |
| 3 | 40X2328 запросить цену → | 1 1 Sensor (document tray length 2) | |
| 4 | 40X2223 запросить цену → | 1 1 Sensor (document tray width 1) | |
| 5 | 40X2223 запросить цену → | 1 1 Sensor (document tray width 2) | |
| 6 | 40X2223 запросить цену → | 1 1 Sensor (document tray width 3) |

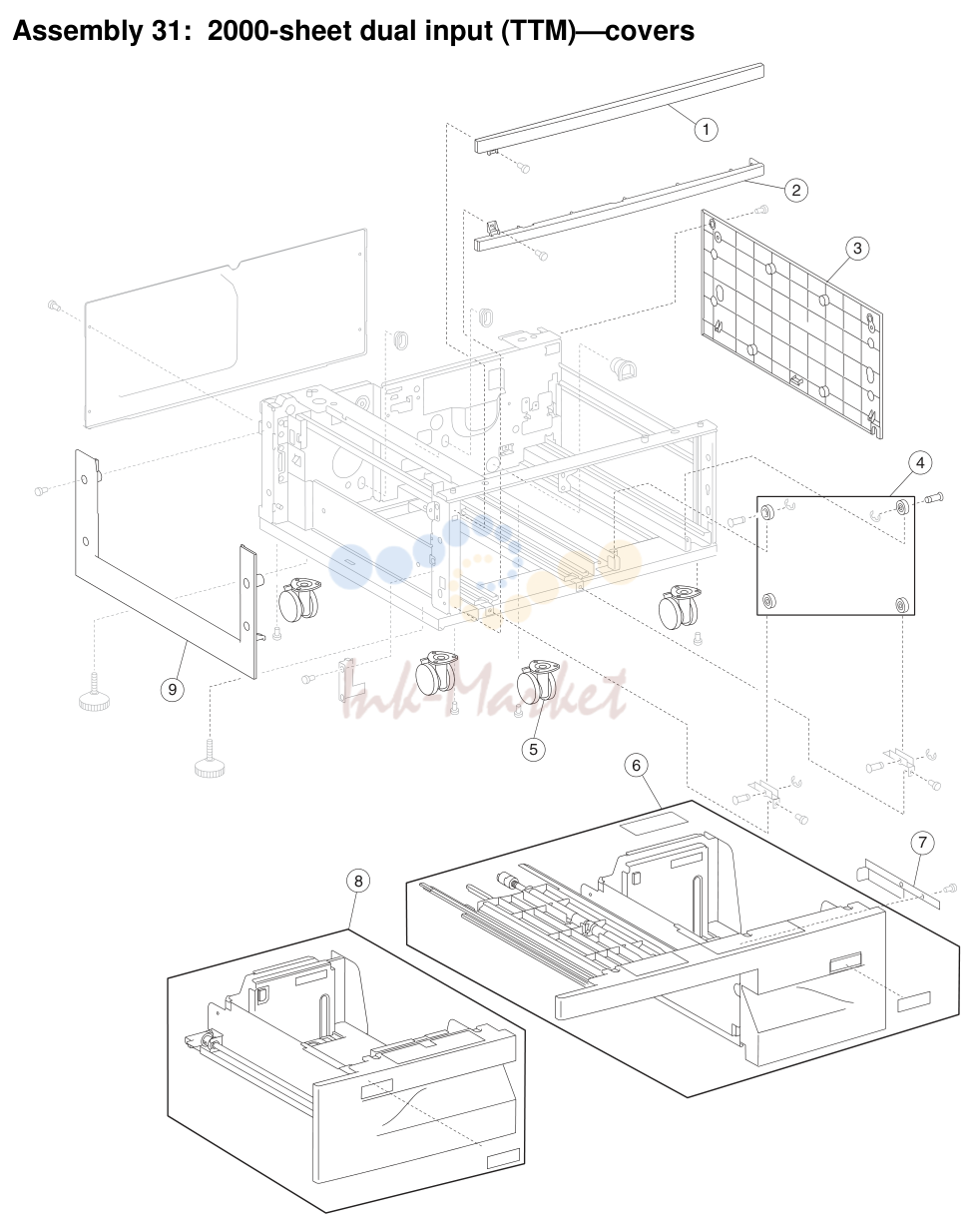

32. Assembly 31: 2000-sheet dual input (TTM)-covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 31-1 | 40X0687 запросить цену → | 1 1 Top cover | |
| 2 | 40X0688 запросить цену → | 1 1 Foot cover | |
| 3 | 40X0689 запросить цену → | 1 1 Right cover | |
| 4 | 40X0703 запросить цену → | 1 4 Tray support roll (4 each) | |
| 5 | 40X0691 запросить цену → | 4 1 Locking caster | |
| 6 | 40X0963 запросить цену → | 1 3 TTM media tray 4 assembly (this comes assembled) | |
| 7 | 40X0704 запросить цену → | 1 1 Tray 4 stopper | |
| 8 | 40X0962 запросить цену → | 1 2 TTM media tray 3 assembly (this comes assembled) | |
| 9 | 40X0690 запросить цену → | 1 1 Left cover |

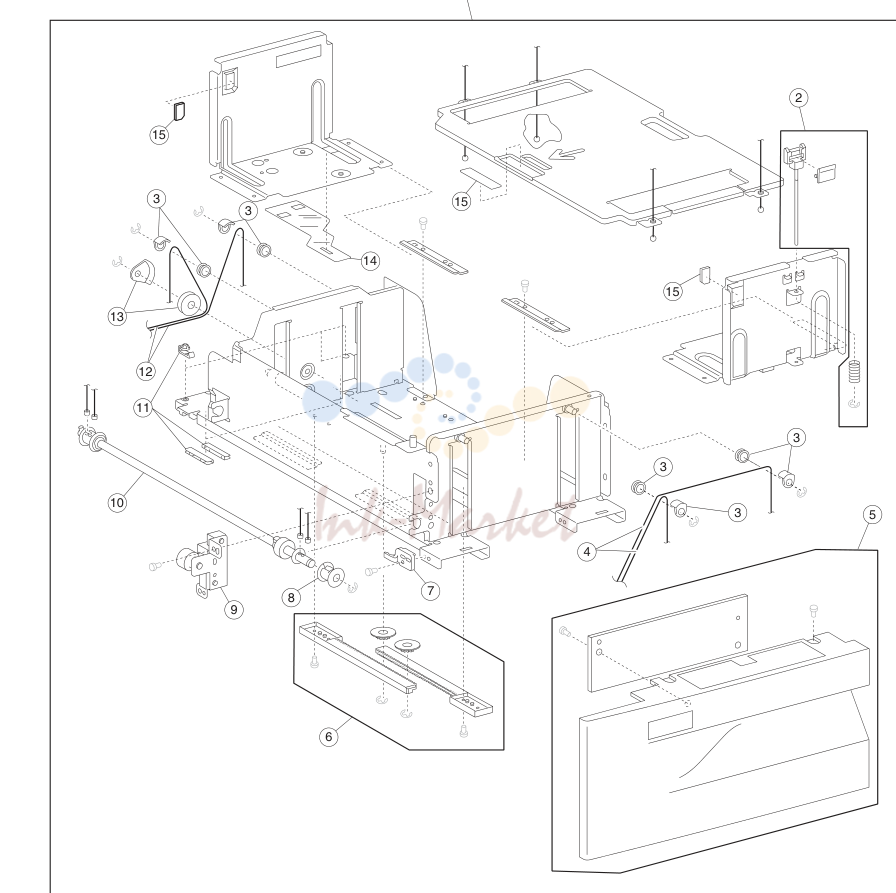

33. Assembly 32: 2000-sheet dual input (TTM)-tray 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 32-1 | 40X0962 запросить цену → | 1 3 TTM media tray 3 assembly (this comes assembled) | |
| 2 | 40X0712 запросить цену → | 1 3 Tray 3 media guide lock kit includes: | |
| 3 | 40X0953 запросить цену → | 2 8 TTM tray lift pulley kit includes: | |
| 4 | 40X0710 запросить цену → | 1 2 Tray 3 front cable (2 each) | |
| 5 | 40X0705 запросить цену → | 1 2 Tray 3 front cover kit includes: | |
| 6 | 40X0713 запросить цену → | 2 4 Media guide rack and pinion kit includes: | |
| 7 | 40X0714 запросить цену → | 2 1 TTM media tray catch | |
| 8 | 40X0706 запросить цену → | 2 1 Lift cable pulley | |
| 9 | 40X0715 запросить цену → | 1 1 Tray 3 brake assembly | |
| 10 | 40X0707 запросить цену → | 2 1 Tray lift shaft assembly | |
| 11 | 40X0716 запросить цену → | 1 4 Tray 3 slide kit includes: | |
| 12 | 40X0709 запросить цену → | 1 2 Tray 3 rear cable (2 each) | |
| 13 | 40X0708 запросить цену → | 2 2 Large idler pulley kit includes: | |
| 14 | 40X0717 запросить цену → | 2 1 Mylar actuator | |
| 15 | 40X0711 запросить цену → | 2 3 TTM tray separator kit includes: |

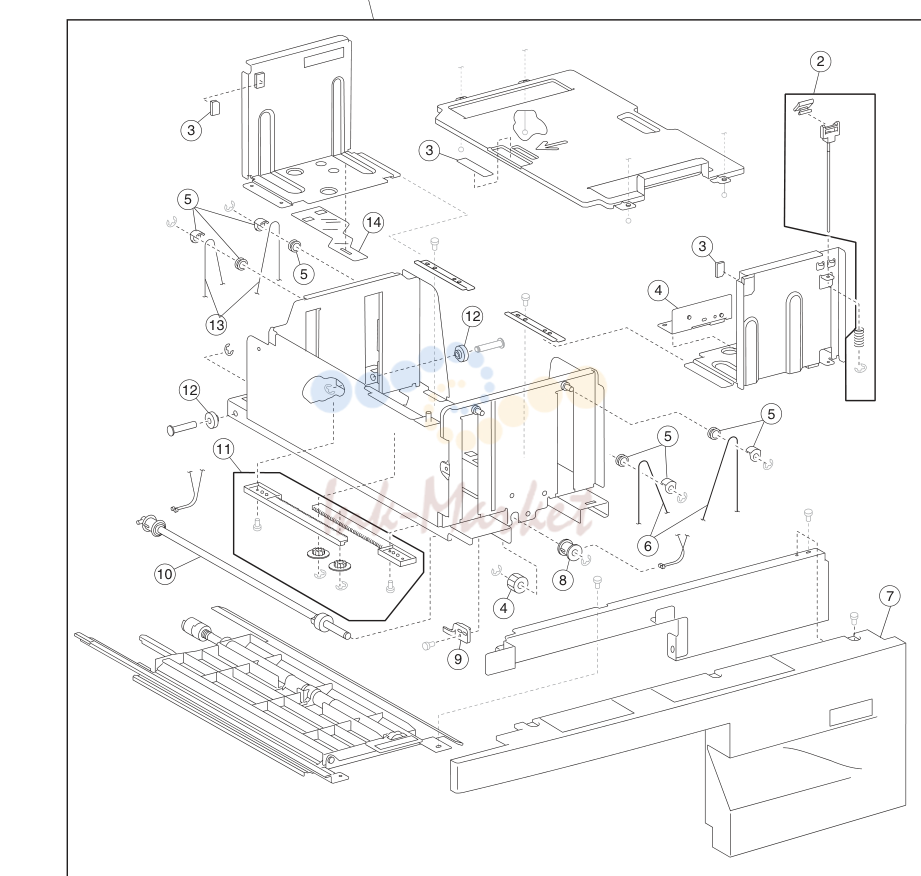

34. Assembly 33: 2000-sheet dual input (TTM)-tray 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 33-1 | 40X0963 запросить цену → | 1 2 TTM media tray 4 assembly (this comes assembled) | |
| 2 | 40X0721 запросить цену → | 1 3 Tray 4 media guide lock kit includes: | |
| 3 | 40X0711 запросить цену → | 2 3 TTM Tray separator kit includes: | |
| 4 | 40X0722 запросить цену → | 1 2 Tray 4 brake kit includes: | |
| 5 | 40X0953 запросить цену → | 2 8 TTM tray lift pulley kit includes: | |
| 6 | 40X0720 запросить цену → | 1 2 Tray 4 front cable (2 each) | |
| 7 | 40X0718 запросить цену → | 1 1 Tray 4 front cover | |
| 8 | 40X0706 запросить цену → | 2 1 Lift cable pulley | |
| 9 | 40X0714 запросить цену → | 2 1 TTM media tray catch | |
| 10 | 40X0707 запросить цену → | 2 1 Tray lift shaft assembly | |
| 11 | 40X0713 запросить цену → | 2 4 Media guide rack and pinion kit includes: | |
| 12 | 40X0723 запросить цену → | 1 2 Tray 4 rear support roll (2 each) | |
| 13 | 40X0719 запросить цену → | 1 2 Tray 4 rear cable (2 each) | |
| 14 | 40X0717 запросить цену → | 2 1 Mylar actuator |

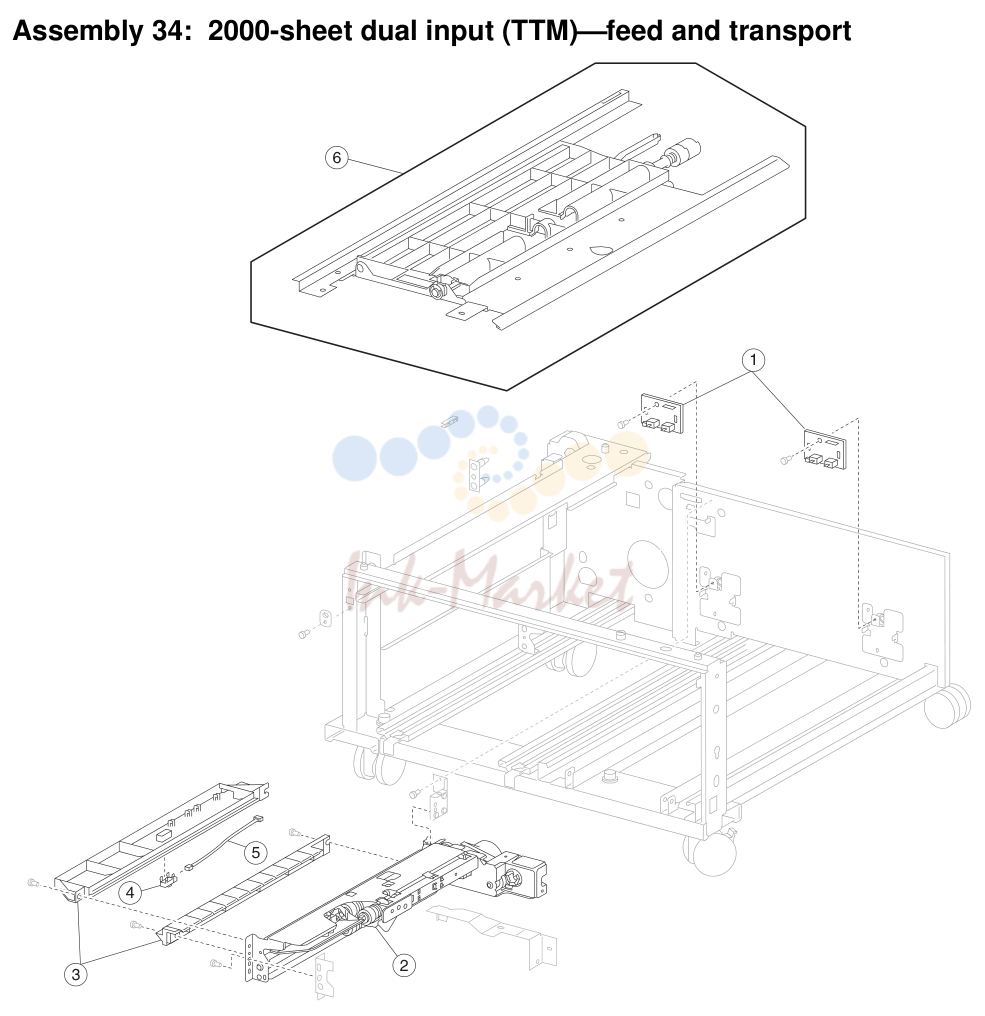

35. Assembly 34: 2000-sheet dual input (TTM)-feed and transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 34-1 | 40X0729 запросить цену → | 2 1 Switch (TTM media size switch) | |
| 2 | 40X0581 | 2 1 Media feed unit assembly (this comes assembled) | |
| 3 | 40X0728 запросить цену → | 1 2 Tray 4 media guide kit includes: | |
| 4 | 40X0727 запросить цену → | 1 1 Sensor (tray 4 feed-out) | |
| 5 | 40X0730 запросить цену → | 1 1 Tray 4 feed-out sensor cable assembly | |
| 6 | 40X0724 запросить цену → | 1 1 Tray 4 media transport assembly |
36. Assembly 35: 2000-sheet dual input (TTM)-feed and transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 35-1 | 40X0692 запросить цену → | 1 2 Sensor (tray 3 feed-out) kit includes: | |
| 2 | 40X0732 запросить цену → | 1 1 Upper vertical turn guide | |
| 3 | 40X0581 | 2 1 Media feed unit assembly (this comes assembled) | |
| 4 | 40X0572 запросить цену → | 1 1 Vertical turn guide | |
| 5 | 40X0695 запросить цену → | 1 2 2TM/TTM media transport roll assembly kit includes: | |
| 6 | 40X0693 запросить цену → | 1 2 Sensor cable kit includes: |
37. Assembly 36: 2000-sheet dual input (TTM)-media feed unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36-1 | 40X0581 | 2 1 Media feed unit assembly (this comes assembled) | |
| 2 | 40X0582 запросить цену → | 2 1 Media feed lift motor | |
| 3 | 40X0585 запросить цену → | 2 6 Media feed drive gear kit includes: | |
| 4 | 40X0880 запросить цену → | 2 1 Bushing 6 mm | |
| 5 | 40X0967 запросить цену → | 2 2 Media tray lift one-way clutch/gear kit includes: | |
| 6 | 40X0968 запросить цену → | 2 1 Media tray lift one-way shaft | |
| 7 | 40X0583 запросить цену → | 2 3 Tray lift coupling kit includes: | |
| 8 | 40X0590 запросить цену → | 2 1 Pick roll assembly spring | |
| 9 | 40X0593 запросить цену → | 2 2 Separation roll friction clutch kit includes: | |
| 10 | 40X0594 | 2 3 Feed unit roll kit includes: | |
| 11 | 40X0970 | 2 1 Pick roll drive gear | |
| 12 | 40X0969 запросить цену → | 2 1 Pick roll idler gear | |
| 13 | 40X0591 запросить цену → | 2 2 Feed roll one-way clutch kit includes: | |
| 14 | 40X0952 запросить цену → | 2 1 Bushing 6 mm | |
| 15 | 40X0586 запросить цену → | 2 2 Media feed unit front guide kit includes: | |
| 16 | 40X0587 запросить цену → | 2 1 Media out actuator | |
| 17 | 40X0588 | 2 1 Sensor (media out) | |
| 18 | 40X0588 | 2 1 Sensor (media level) | |
| 19 | 40X0589 запросить цену → | 2 1 Sensor (pre-feed) |

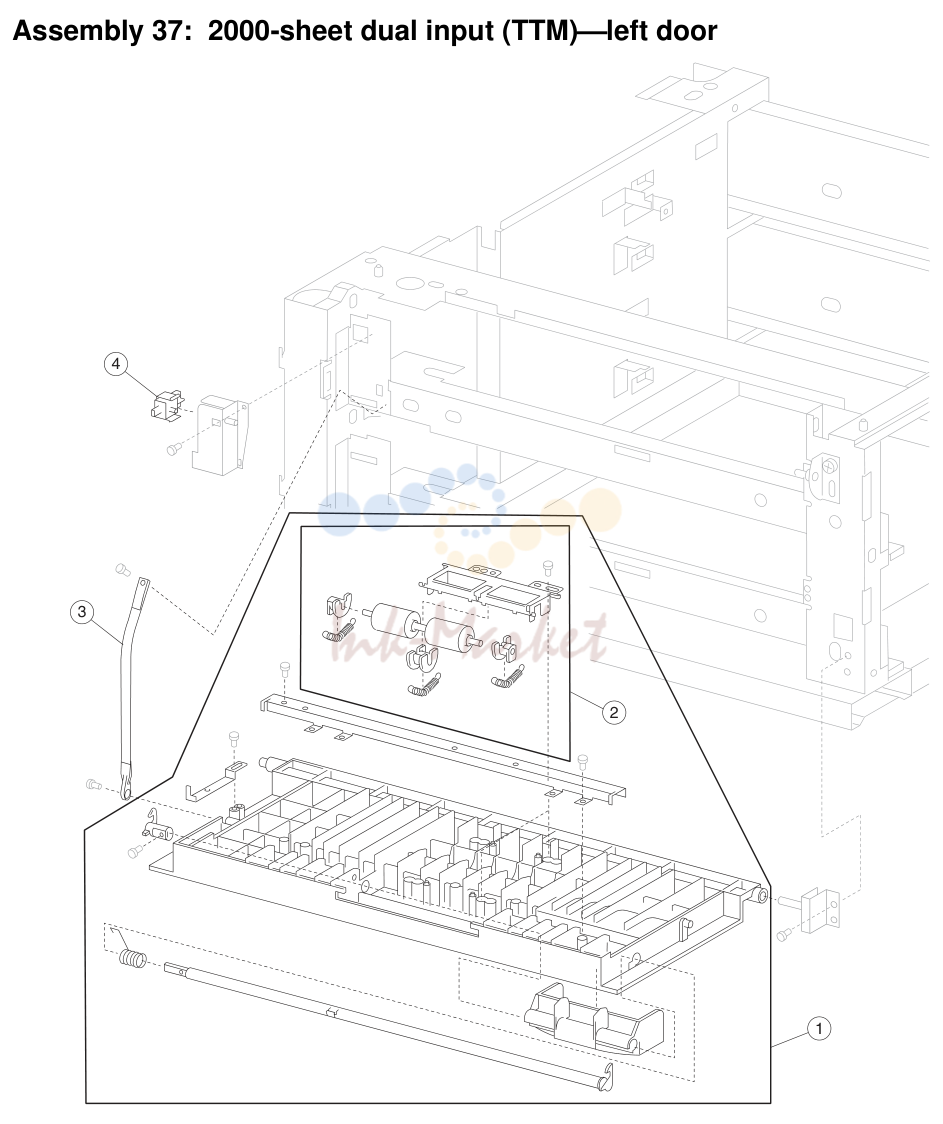

38. Assembly 37: 2000-sheet dual input (TTM)-left door
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 37-1 | 40X0733 запросить цену → | 1 1 2TM/TTM left door assembly (this comes assembled) | |
| 2 | 40X0696 запросить цену → | 1 1 2TM/TTM left door pinch assembly (this comes assembled) | |
| 3 | 40X0697 запросить цену → | 1 1 2TM/TTM left door support strap | |
| 4 | 40X0610 запросить цену → | 1 1 Switch (2TM/TTM left door interlock) |
39. Assembly 38: 2000-sheet dual input (TTM)-drive and electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 38-1 | 40X0736 запросить цену → | 1 8 TTM drive gear kit includes: | |
| 2 | 40X0734 запросить цену → | 1 1 Tray 3 lift gear assembly | |
| 3 | 40X0699 запросить цену → | 1 6 2TM/TTM clutch kit includes: | |
| 4 | 40X3664 запросить цену → | 1 1 2TM/TTM drive motor | |
| 5 | 40X0735 запросить цену → | 1 1 Tray 4 lift gear assembly | |
| 6 | 40X3666 запросить цену → | 1 1 TTM main cable assembly | |
| 7 | 40X2735 запросить цену → | 1 1 2TM/TTM controller card assembly |

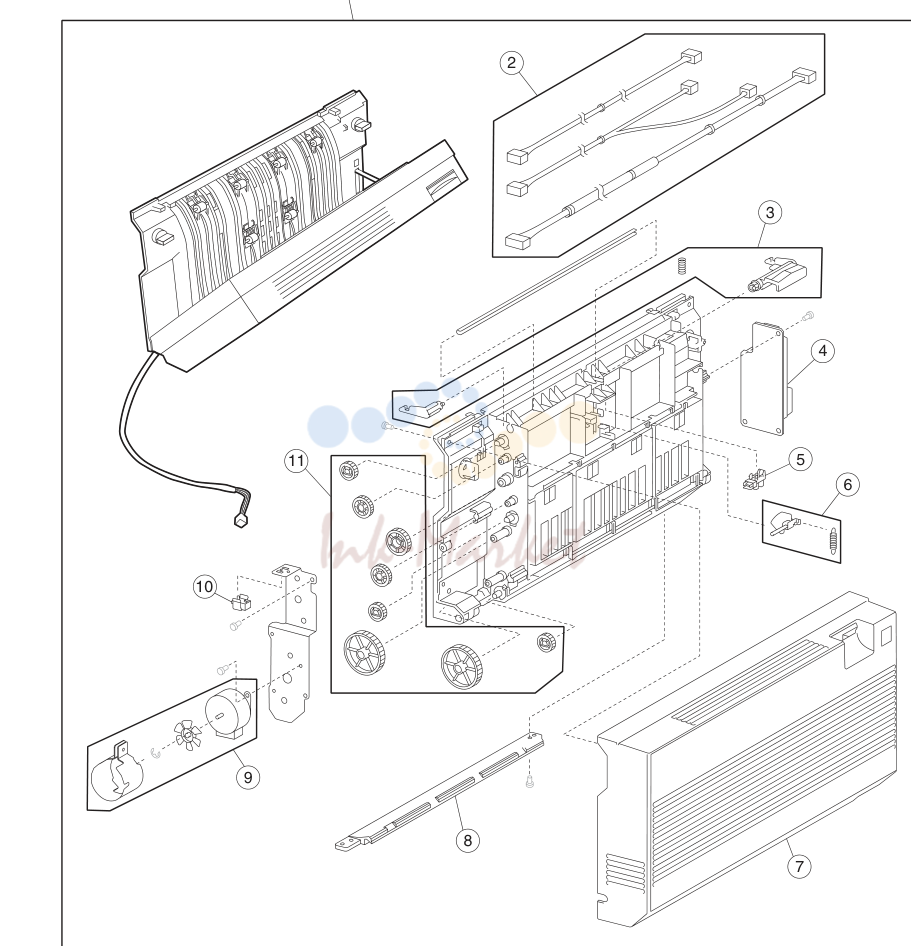

40. Assembly 39: Duplex outer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 39-1 | 40X0780 запросить цену → | 1 1 Duplex unit assembly (this comes assembled) | |
| 2 | 40X0788 запросить цену → | 1 3 Duplex cable kit includes: | |
| 3 | 40X0782 запросить цену → | 1 3 Duplex left door handle kit includes: | |
| 4 | 40X0786 запросить цену → | 1 1 Duplex controller card assembly | |
| 5 | 40X0588 | 1 1 Sensor (duplex wait) | |
| 6 | 40X0784 запросить цену → | 1 2 Duplex wait actuator kit includes: | |
| 7 | 40X0787 запросить цену → | 1 1 Duplex left cover | |
| 8 | 40X0783 запросить цену → | 1 1 Duplex lower guide | |
| 9 | 40X0785 запросить цену → | 1 3 Duplex drive motor kit includes: | |
| 10 | 40X0610 запросить цену → | 1 1 Switch (duplex left door interlock) | |
| 11 | 40X0781 запросить цену → | 1 8 Duplex drive gear kit includes: |

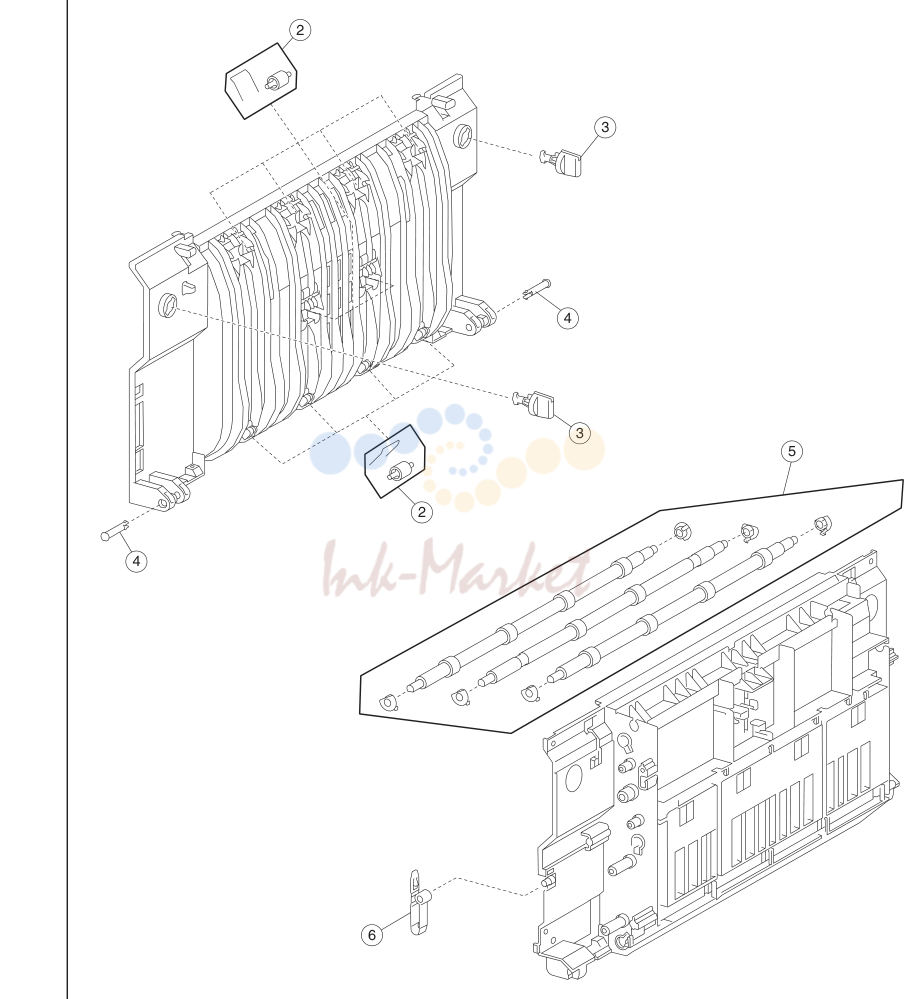

41. Assembly 40: Duplex inner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 40-1 | 40X0780 запросить цену → | 1 1 Duplex unit assembly (this comes assembled) | |
| 2 | 40X0792 запросить цену → | 1 20 Duplex media transport pinch roll kit includes: | |
| 3 | 40X0790 запросить цену → | 1 2 Duplex docking lock (2 each) | |
| 4 | 40X0791 запросить цену → | 1 2 Hinge pin (2 each) | |
| 5 | 40X0793 запросить цену → | 1 9 Duplex media transport roll kit includes: | |
| 6 | 40X0789 запросить цену → | 1 1 Duplex left door support strap |

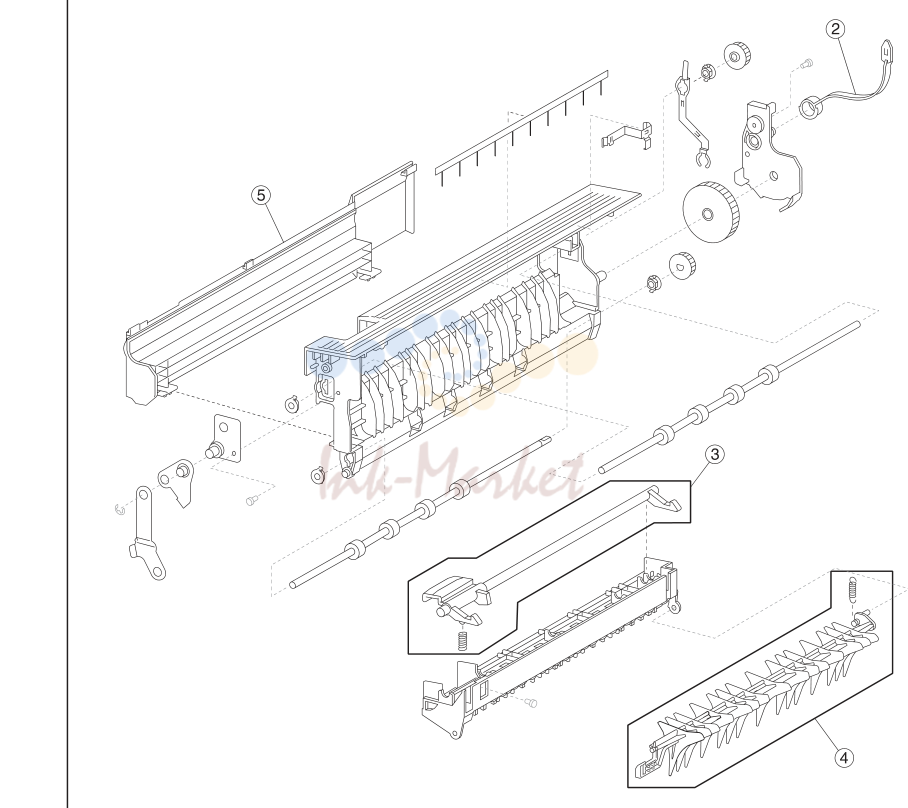

42. Assembly 41: Exit 2 outer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 41-1 | 40X0794 запросить цену → | 1 1 Exit 2 unit assembly (this comes assembled) | |
| 2 | 40X0797 запросить цену → | 1 1 Exit 2 left door support strap | |
| 3 | 40X0795 запросить цену → | 1 2 Exit 2 left door handle kit includes: | |
| 4 | 40X0796 запросить цену → | 1 2 Media diverter gate kit includes: | |
| 5 | 40X0798 запросить цену → | 1 1 Left cover |

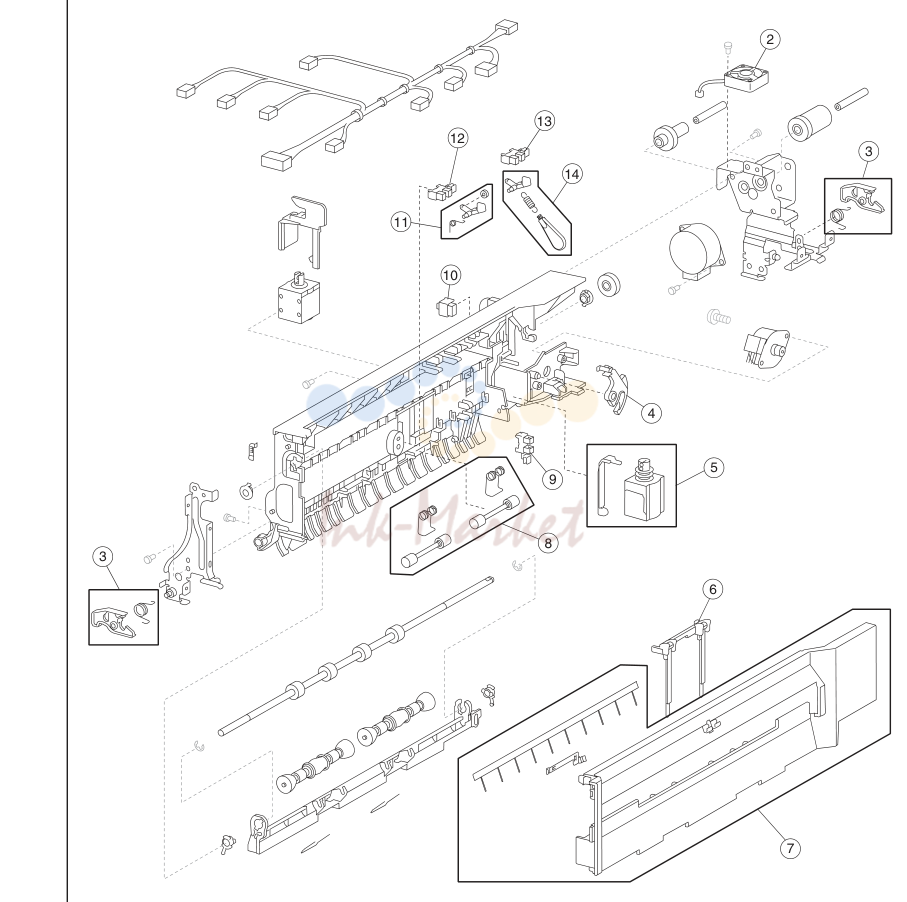

43. Assembly 42: Exit 2 inner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 42-1 | 40X0794 запросить цену → | 1 1 Exit 2 unit assembly (this comes assembled) | |
| 2 | 40X0807 запросить цену → | 1 1 Exit 2 cooling fan | |
| 3 | 40X0802 запросить цену → | 1 4 Exit 2 docking latch kit includes: | |
| 4 | 40X0803 запросить цену → | 1 1 Exit 2 media shift gear | |
| 5 | 40X0805 запросить цену → | 1 2 Media diverter solenoid kit includes: | |
| 6 | 40X2389 запросить цену → | 1 3 • Output guide | |
| 7 | 40X0801 запросить цену → | 1 3 Right cover kit includes: | |
| 8 | 40X0806 запросить цену → | 1 4 Exit 2 pinch roll kit includes: | |
| 9 | 40X0588 | 1 1 Sensor (exit 2 media shift HP) | |
| 10 | 40X0610 запросить цену → | 1 1 Switch (exit 2 left door interlock) | |
| 11 | 40X0809 запросить цену → | 1 3 Exit 2 actuator kit includes: | |
| 12 | 40X0588 | 1 1 Sensor (exit 2) | |
| 13 | 40X0588 | 1 1 Sensor (standard bin full exit 2) | |
| 14 | 40X0808 запросить цену → | 1 3 Standard bin full exit 2 actuator kit includes: | |
| 43-1 | 40X2368 запросить цену → | 1 1 Fuser AC cable assembly | |
| 2 | 40X0686 запросить цену → | 1 1 RFID sensor cable assembly | |
| 3 | 40X2319 запросить цену → | 1 1 Main switch cable assembly | |
| 7-88 | MFP Service Manual | ||
| 44-1 | 40X0683 запросить цену → | 1 1 Interlock switch cable assembly | |
| 2 | 40X0673 запросить цену → | 1 1 HCF hookup connector assembly | |
| 3 | 40X0637 запросить цену → | 1 1 Multi connector cable assembly | |
| 4 | 40X0676 запросить цену → | 1 1 Media size switch cable assembly | |
| 5 | 40X2318 запросить цену → | 1 1 Multi connector cable assembly | |
| 6 | 40X1390 запросить цену → | 1 2 Switch (PC cartridge interlock) kit includes: | |
| 45-1 | 40X2318 запросить цену → | 1 1 Multi connector cable assembly | |
| 2 | 40X0685 запросить цену → | 1 1 Dual drive motor cable assembly | |
| 3 | 40X0674 запросить цену → | 1 1 Media feed unit cable assembly | |
| 4 | 40X0675 запросить цену → | 1 1 MPF hookup cable assembly | |
| 5 | 40X2313 запросить цену → | 1 7 AC power input socket kit includes: | |
| 7-90 | MFP Service Manual | ||
| 46-1 | 40X2367 запросить цену → | 1 1 Multi connector cable assembly | |
| 2 | 40X2317 запросить цену → | 1 1 Printhead cable assembly | |
| 3 | 40X0677 запросить цену → | 1 1 RIP card cable assembly | |
| 2-103 | 903.00 запросить цену → | RAM read/write check failure 2-149 | |
| 2-117 | 912.00 запросить цену → | PC cartridge unit motor failure 2-154 | |
| 2-131 | 929.00 запросить цену → | sensor (ATC) failure 2-164 | |
| 2-132 | 932.00 запросить цену → | toner cartridge RFID data write failure 2-165 | |
| 2-146 | communication failure 2-177 |
