Содержание
- 1. Parts catalog
- 2. Assembly 1: Covers-printer
- 3. Assembly 2: Front
- 4. Assembly 3: Right
- 5. Assembly 4: Rear
- 6. Assembly 5: Left
- 7. Assembly 8: Covers-scanner
- 8. Assembly 9: Automatic document feeder (ADF)
- 9. Assembly 10: Flatbed scanner
- 10. Assembly 13: Optional high-capacity input option (HCIT)
1. Parts catalog
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 576 | 7526-576 запросить цену → | Lexmark X746de MFP with e-task and duplex | |
| 776 | 7526-776 запросить цену → | Lexmark X748de MFP with e-task, duplex, and hard | |
| 776 | 7526-776 запросить цену → | Lexmark X748dte MFP with e-task, duplex, hard drive, |

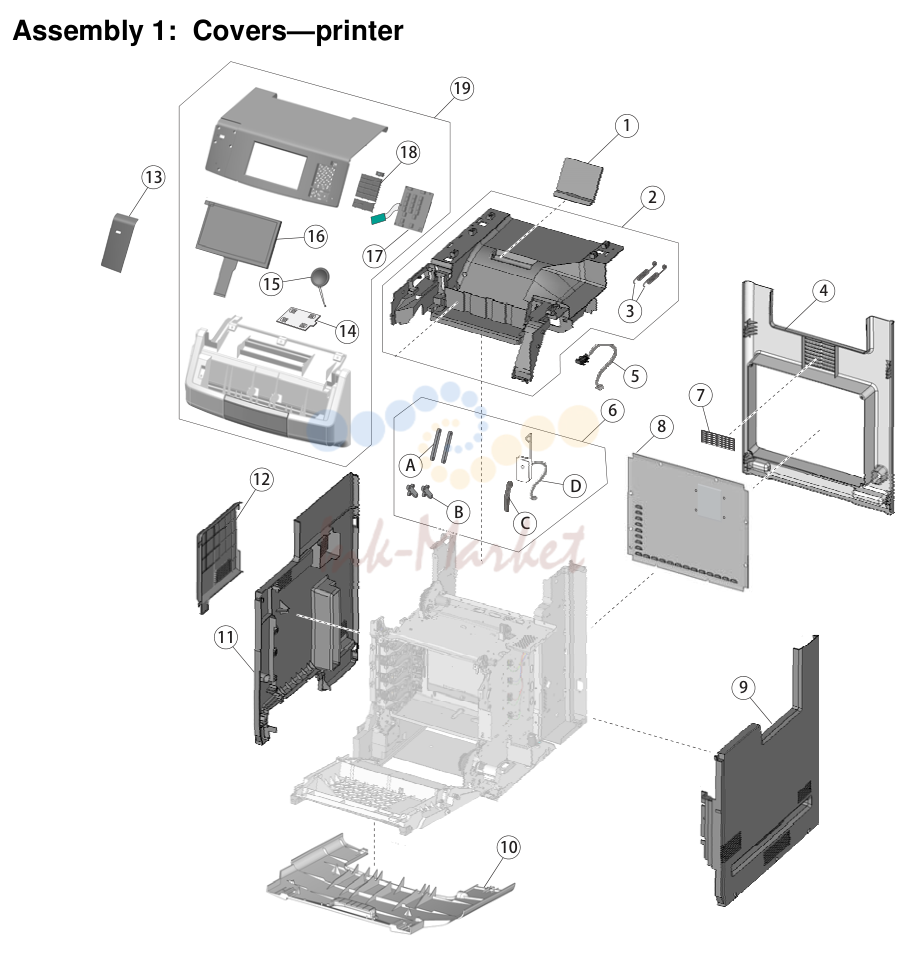

2. Assembly 1: Covers-printer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X5164 запросить цену → | 1 1 Output bin extension cover | |
| 2 | 40X5175 запросить цену → | 1 1 Top cover assembly, including top access cover springs | |
| 3 | 40X5276 запросить цену → | 1 2 Top access cover springs | |
| 4 | 40X5174 запросить цену → | 1 1 Rear cover | |
| 5 | 40X5121 запросить цену → | 1 1 Bin full sensor with cable | |
| 6 | 40X5180 запросить цену → | 1 1 Top access cover parts package, including: | |
| 7 | 40X5287 запросить цену → | 1 1 Cooling fan filter | |
| 8 | 40X8319 запросить цену → | 1 1 Rear frame cover | |
| 9 | 40X5172 запросить цену → | 1 1 Right cover | |
| 10 | 40X5184 запросить цену → | 1 1 Front access door cover assembly | |
| 11 | 40X5173 запросить цену → | 1 1 Left cover | |
| 12 | 40X5221 запросить цену → | 1 1 Left door cover | |
| 13 | 40X7960 запросить цену → | 1 1 Operator panel bezel, X746de | |
| 13 | 40X7961 запросить цену → | 1 1 Operator panel bezel, X748de | |
| 14 | 40X7967 запросить цену → | 1 1 LCD bracket assembly | |
| 15 | 40X7703 запросить цену → | 1 1 Speaker | |
| 16 | 40X7861 запросить цену → | 1 1 7 inch LCD touch screen | |
| 17 | 40X7955 запросить цену → | 1 1 UICC and interface card | |
| 18 | 40X7956 запросить цену → | 1 1 Parts pack (operator panel buttons) | |
| 19 | 40X7662 запросить цену → | 1 1 Top access cover assembly |

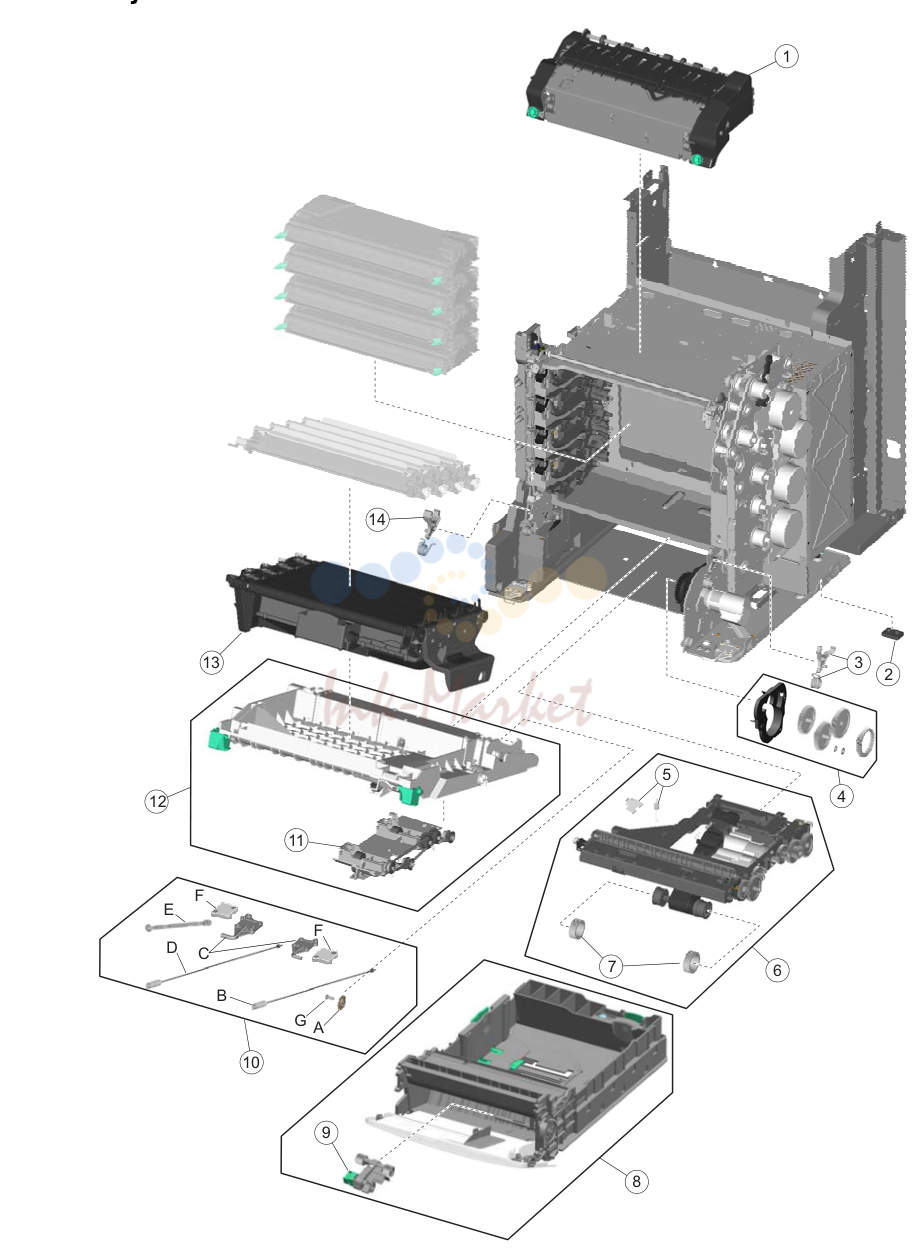

3. Assembly 2: Front
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 40X8110 запросить цену → | 1 1 Fuser assembly, 115 V | |
| 1 | 40X8111 ✓ в наличии | 1 1 Fuser assembly, 230 V | |
| 1 | 40X8112 запросить цену → | 1 1 Fuser assembly, 100 V | |
| 2 | 6 1 Printer pad, included in screws parts packet (P/N 40X5136) | ||
| 3 | 40X1446 запросить цену → | 1 1 Right bellcrank assembly, with spring | |
| 4 | 40X5132 запросить цену → | 1 1 Parts packet, MP feeder/duplex drive, including: | |
| 5 | 40X6319 запросить цену → | 1 1 Cranklift spring and metal clip | |
| 6 | 40X8308 | 1 1 Paper pick assembly | |
| 7 | 40X5152 | 2 2 Pick tire | |
| 8 | 40X5999 запросить цену → | 1 1 Paper tray assembly, 550-sheet | |
| 9 | 40X6496 запросить цену → | 1 1 MPF pick arm | |
| 10 | 40X5111 запросить цену → | 1 1 Parts packet, front door, including: | |
| 11 | 40X5113 запросить цену → | 1 1 Duplex reference edge assembly | |
| 12 | 40X5995 запросить цену → | 1 1 Front access door assembly | |
| 13 | 40X8307 запросить цену → | 1 1 Transfer module | |
| 14 | 40X1447 запросить цену → | 1 1 Left bellcrank assembly, with spring |

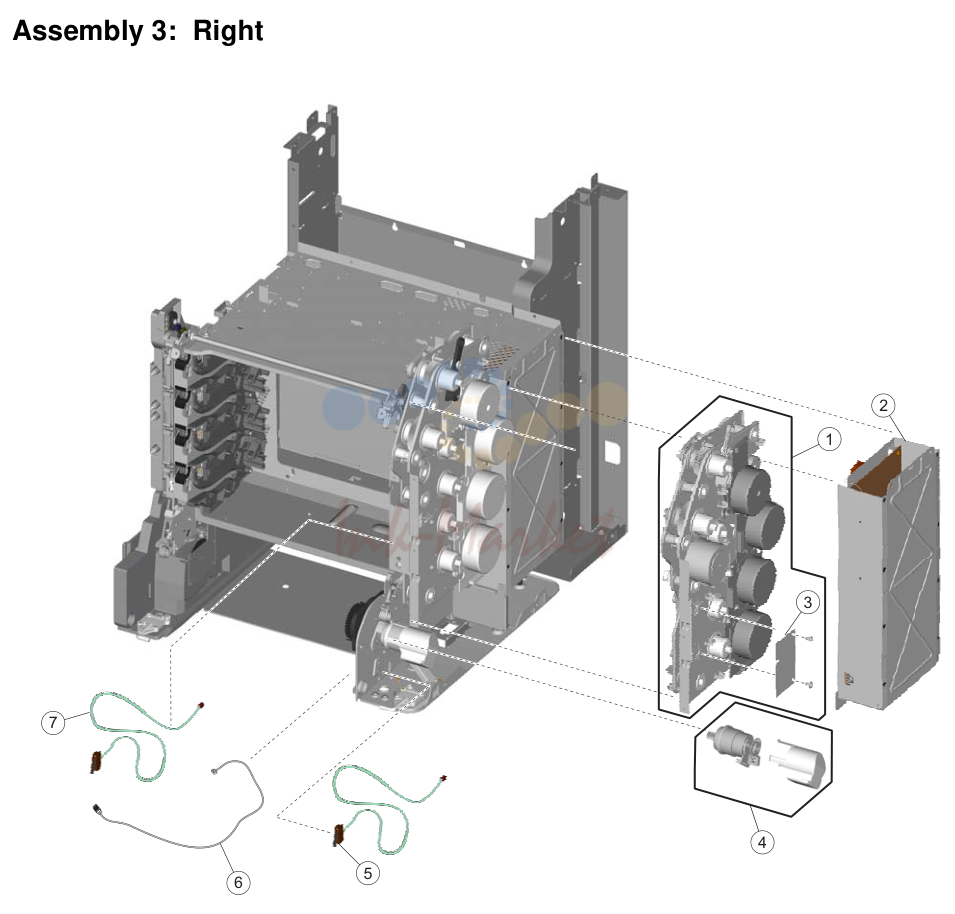

4. Assembly 3: Right
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X5290 запросить цену → | 1 1 EP drive assembly | |
| 2 | 40X7709 | 1 1 Low-voltage power supply | |
| 3 | 40X5126 запросить цену → | 1 1 Motor driver card | |
| 4 | 40X8309 запросить цену → | 1 1 MP feeder/duplex motor | |
| 5 | 40X5128 запросить цену → | 1 1 24 V interlock switch | |
| 6 | 40X5998 запросить цену → | 1 1 MPF paper present sensor with cable | |
| 7 | 40X5127 запросить цену → | 1 1 5 V interlock switch |

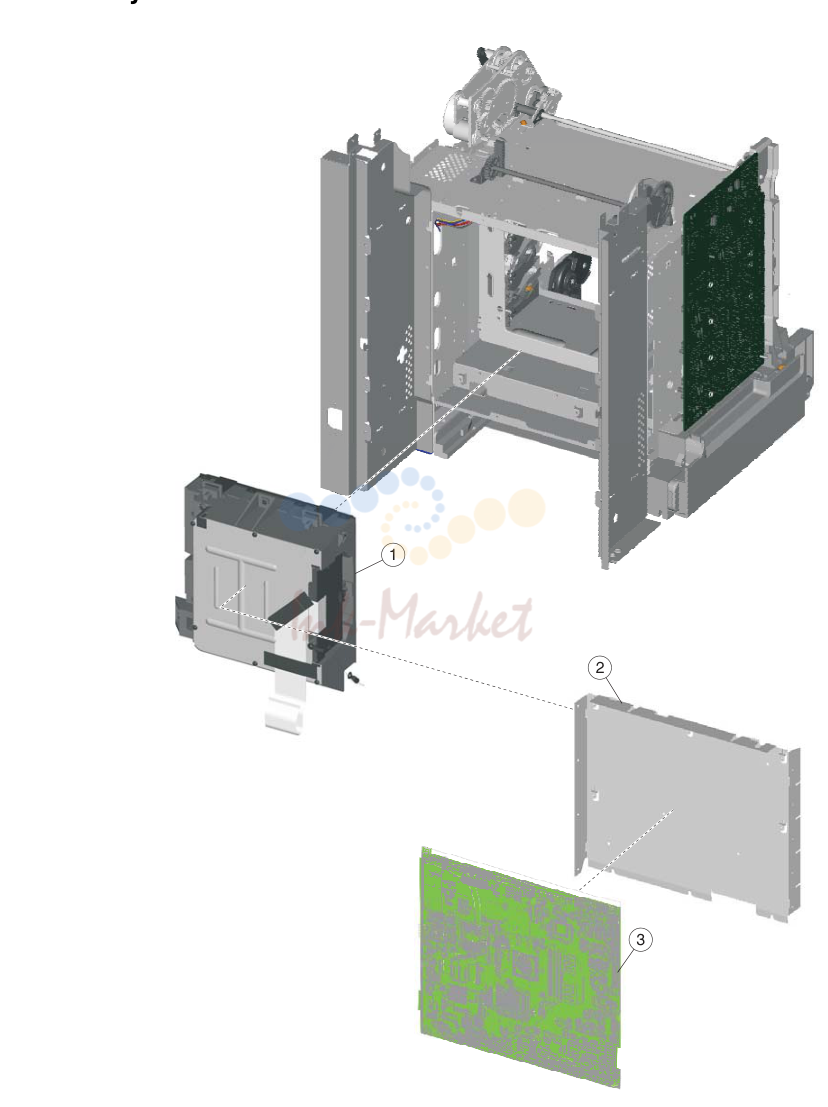

5. Assembly 4: Rear
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X5123 запросить цену → | 1 1 Printhead assembly | |
| 2 | 40X5107 запросить цену → | 1 1 System board support shield | |
| 3 | 40X5997 запросить цену → | 1 1 System board |

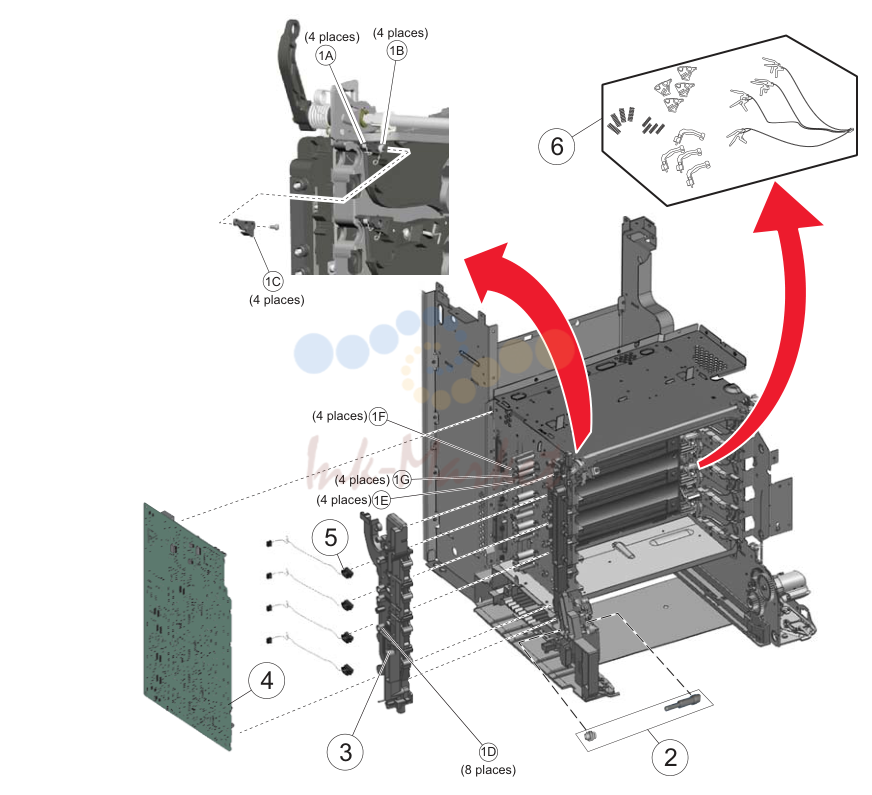

6. Assembly 5: Left
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 40X5137 запросить цену → | 1 1 Contact springs kit | |
| 2 | 40X7159 запросить цену → | 1 1 Auger shaft and gear parts pack | |
| 3 | 40X5307 запросить цену → | 1 1 Waste toner HV contact assembly | |
| 4 | 40X5129 | 1 1 High-voltage power supply | |
| 5 | 40X1416 запросить цену → | 4 1 Toner level sensor | |
| 6 | 40X8373 запросить цену → | 1 1 Toner cartridge contacts | |
| 6-1 | 40X5109 запросить цену → | 1 1 Cooling fan | |
| 2 | 40X5122 запросить цену → | 1 1 Color on demand assembly | |
| 3 | 40X5130 запросить цену → | 1 1 Top cover camshaft assembly | |
| 4 | 40X5108 запросить цену → | 1 1 Cartridge cooling fan | |
| 7-12 | Service Manual |

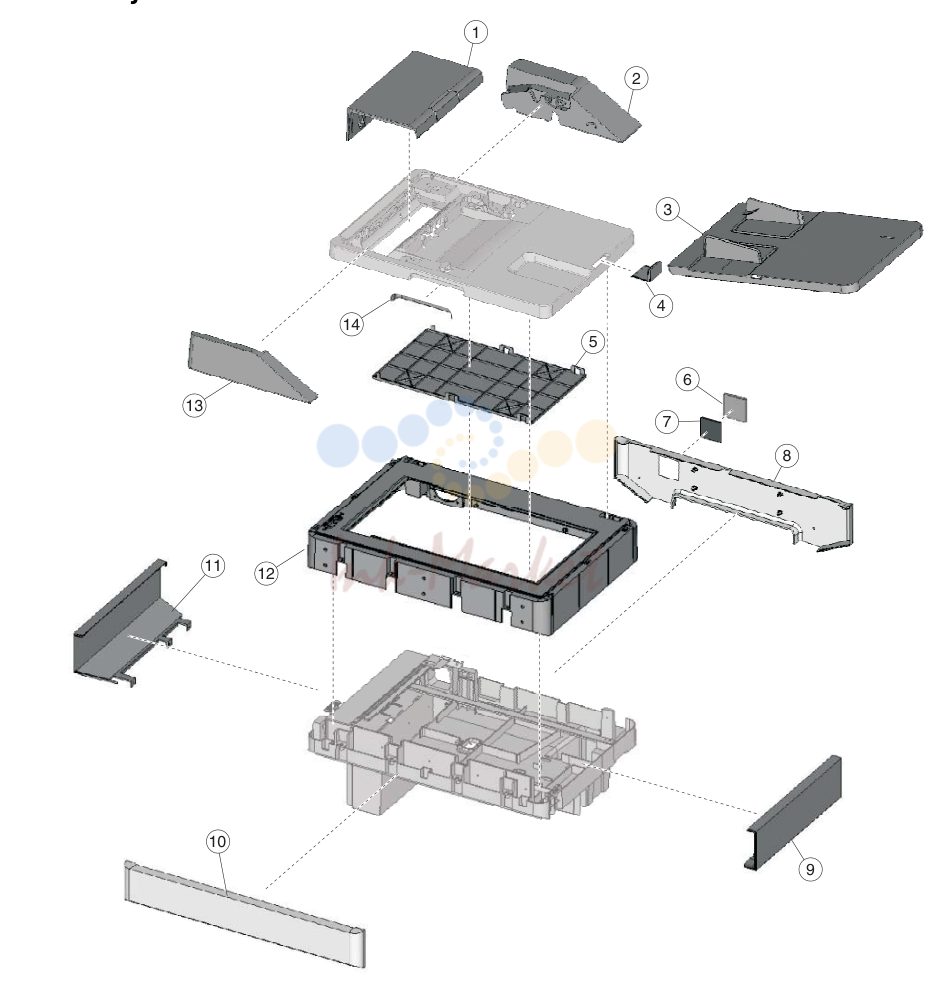

7. Assembly 8: Covers-scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 40X5196 запросить цену → | 1 1 ADF front case cover | |
| 2 | 40X5202 запросить цену → | 1 1 ADF upper motor side cover | |
| 3 | 40X5192 запросить цену → | 1 1 ADF document input tray | |
| 4 | 40X5193 запросить цену → | 1 1 ADF paper stop | |
| 5 | 40X5194 запросить цену → | 1 1 Pressure plate cover | |
| 6 | 40X5198 запросить цену → | 1 1 Flatbed filter door cover | |
| 7 | 40X5218 запросить цену → | 1 1 Flatbed air filter | |
| 8 | 40X5207 запросить цену → | 1 1 Scanner rear cover | |
| 9 | 40X5205 запросить цену → | 1 1 Scanner right cover | |
| 10 | 40X5206 запросить цену → | 1 1 Scanner front cover | |
| 11 | 40X5204 запросить цену → | 1 1 Scanner left cover | |
| 12 | 40X5211 запросить цену → | 1 1 Flatbed with glass cover | |
| 13 | 40X5203 запросить цену → | 1 1 ADF upper front side cover | |
| 14 | 40X5201 запросить цену → | 1 1 ADF lid handle cover |

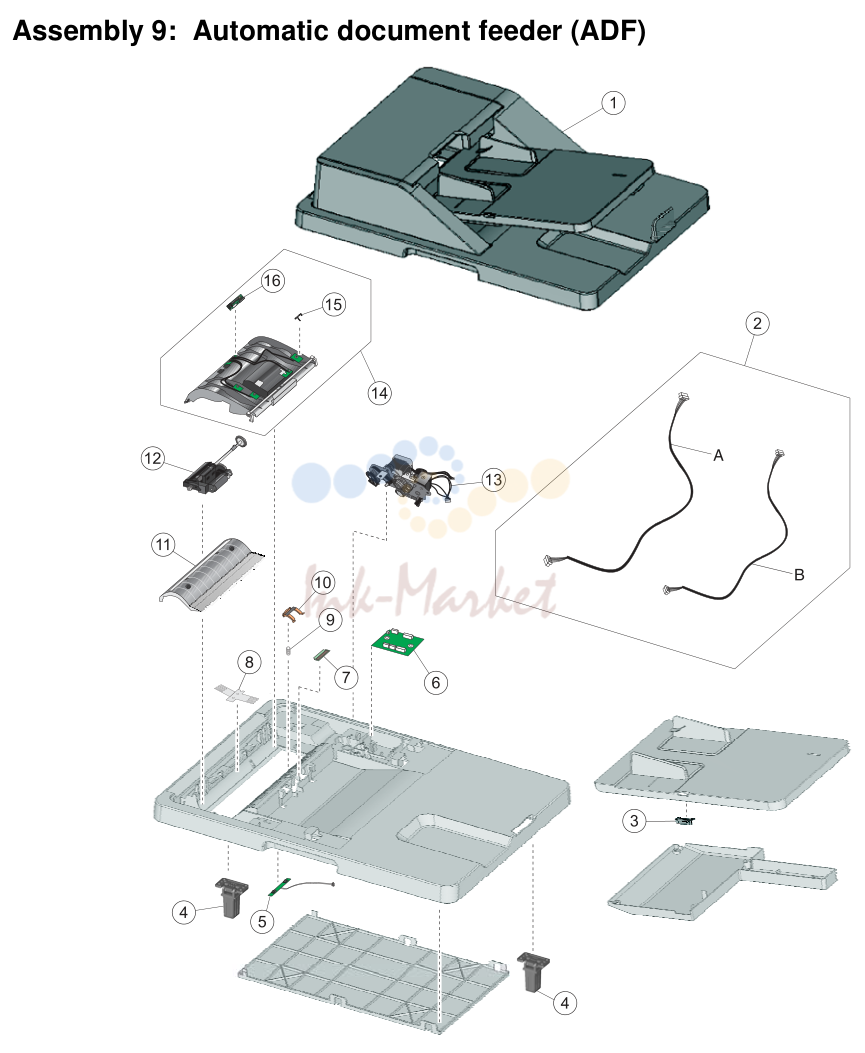

8. Assembly 9: Automatic document feeder (ADF)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 40X5190 запросить цену → | ADF, complete | |
| 2 | 1 1 Parts packet-cables (40X5217) | ||
| 3 | 40X5210 запросить цену → | 1 1 Paper present LED card | |
| 4 | 40X5209 запросить цену → | 1 1 ADF hinge (left or right) | |
| 5 | 40X5166 запросить цену → | 1 1 ADF exit sensor with cable | |
| 6 | 40X5220 запросить цену → | 1 1 Scanner ICC card | |
| 7 | 40X5189 запросить цену → | 1 1 ADF pick pad | |
| 8 | 40X5165 запросить цену → | 1 1 ADF static ground brush | |
| 9 | 40X5163 запросить цену → | 1 1 Separator pad spring | |
| 10 | 40X5187 запросить цену → | 1 1 ADF separator pad | |
| 11 | 40X5197 запросить цену → | 1 1 ADF upper case cover | |
| 12 | 40X5188 | 1 1 ADF pick roll assembly | |
| 13 | 40X5208 запросить цену → | 1 1 ADF motor gear train assembly | |
| 14 | 40X5195 запросить цену → | 1 1 ADF front case assembly | |
| 15 | 40X5191 запросить цену → | 1 1 ADF cover open flag | |
| 16 | 40X5291 запросить цену → | 1 1 ADF skew card |

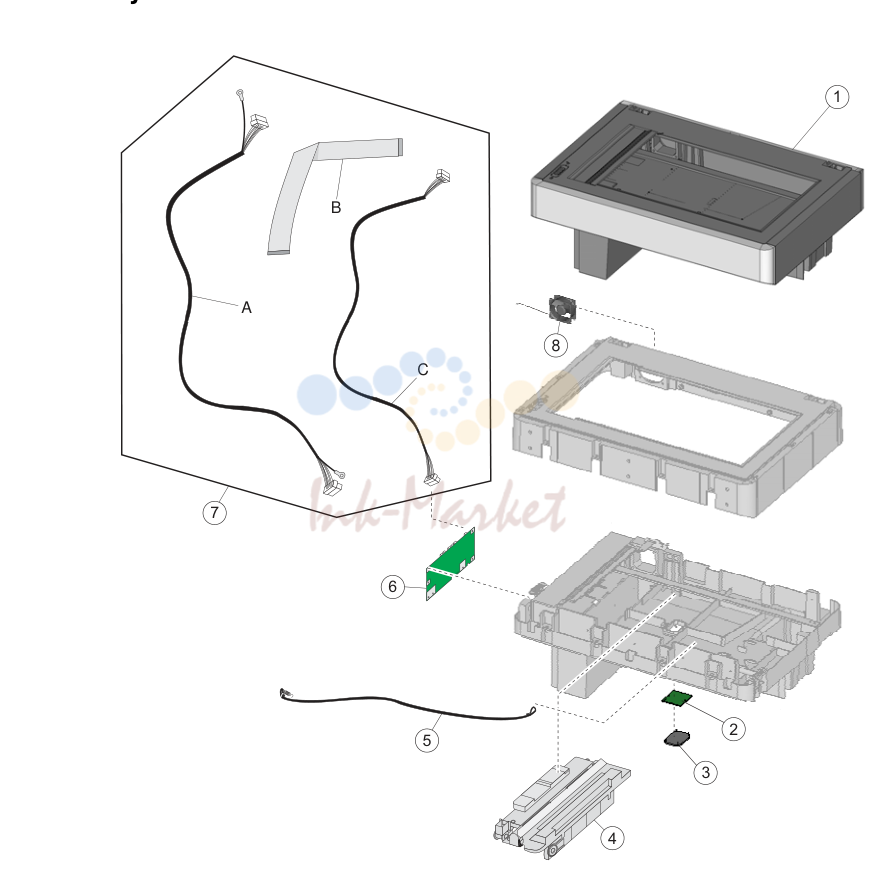

9. Assembly 10: Flatbed scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 40X7959 запросить цену → | 1 1 Flatbed scanner, complete | |
| 2 | 40X5215 запросить цену → | 1 1 Cave LED card | |
| 3 | 40X5216 запросить цену → | 1 1 Flatbed cave LED cover (clear) | |
| 4 | 40X7957 запросить цену → | 1 1 Flatbed CCD carrier module, including lamp assembly | |
| 5 | 40X5214 | 1 1 Carriage transport belt with clip | |
| 6 | 40X7975 запросить цену → | 1 1 Scanner MDC card | |
| 7 | 40X5199 запросить цену → | 1 1 Flatbed cooling fan | |
| 8 | 40X5217 запросить цену → | 1 1 Parts packet, cables) | |
| 11-1 | 40X5140 запросить цену → | 1 1 550-sheet tray option (drawer and tray assembly) | |
| 2 | 40X5168 ✓ в наличии | 2 2 Pick tire (550-sheet tray) | |
| 3 | 40X5141 запросить цену → | 1 1 550-sheet tray assembly | |
| 7-20 | Service Manual | ||
| 12-1 | 40X5142 запросить цену → | 1 1 Special media assembly, including tray | |
| 2 | 40X5152 | 2 2 Pick tire (550-sheet drawer) | |
| 3 | 40X5143 запросить цену → | 1 1 Special media tray assembly |

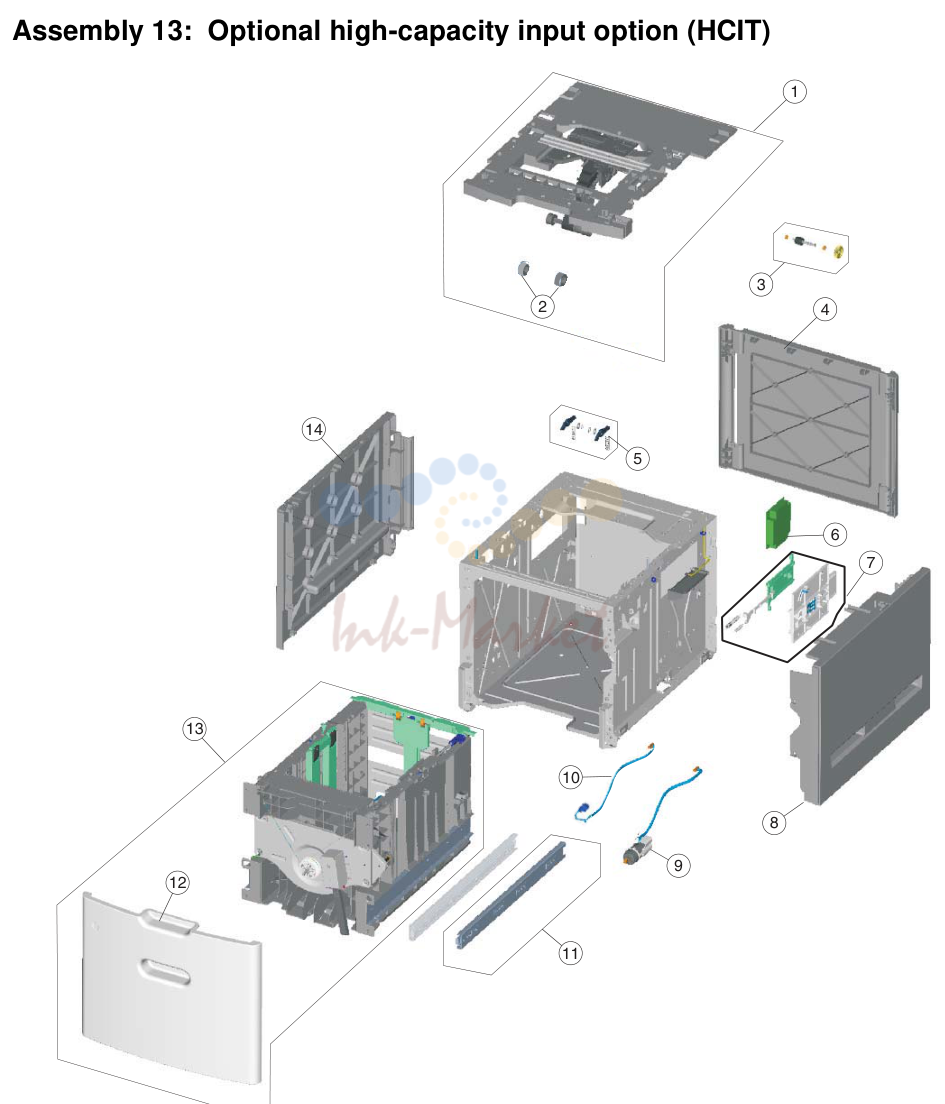

10. Assembly 13: Optional high-capacity input option (HCIT)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 40X5157 запросить цену → | 1 1 Top plate assembly | |
| 2 | 40X5168 ✓ в наличии | 2 2 HCIT pick tire | |
| 3 | 40X5156 запросить цену → | 1 1 Feed with bushing | |
| 4 | 40X5149 запросить цену → | 1 1 HCIT rear cover | |
| 5 | 40X4585 запросить цену → | 2 1 Tray latch with spring | |
| 6 | 40X5159 запросить цену → | 1 1 HCIT controller card assembly | |
| 7 | 40X4587 запросить цену → | 1 1 Slide assembly with springs | |
| 8 | 40X5147 запросить цену → | 1 1 HCIT right cover | |
| 9 | 40X5155 запросить цену → | 1 1 Elevator motor with sensor | |
| 10 | 40X5158 запросить цену → | 1 1 Photointerrupter sensor with cable assembly | |
| 11 | 40X4593 запросить цену → | 2 1 HCIT drawer slide assembly | |
| 12 | 40X5146 запросить цену → | 1 1 HCIT front tray cover | |
| 13 | 40X5144 запросить цену → | 1 1 HCIT paper drawer tray assembly | |
| 14 | 40X5148 запросить цену → | 1 1 HCIT left cover |
