Lexmark X548 (7525) — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Scanner
3. Assembly 3: Operator panel
4. Assembly 4: Paperpath
5. Assembly 5: Electronics 1
6. Assembly 6: Electronics 2
7. Assembly 7: Media drawers and trays

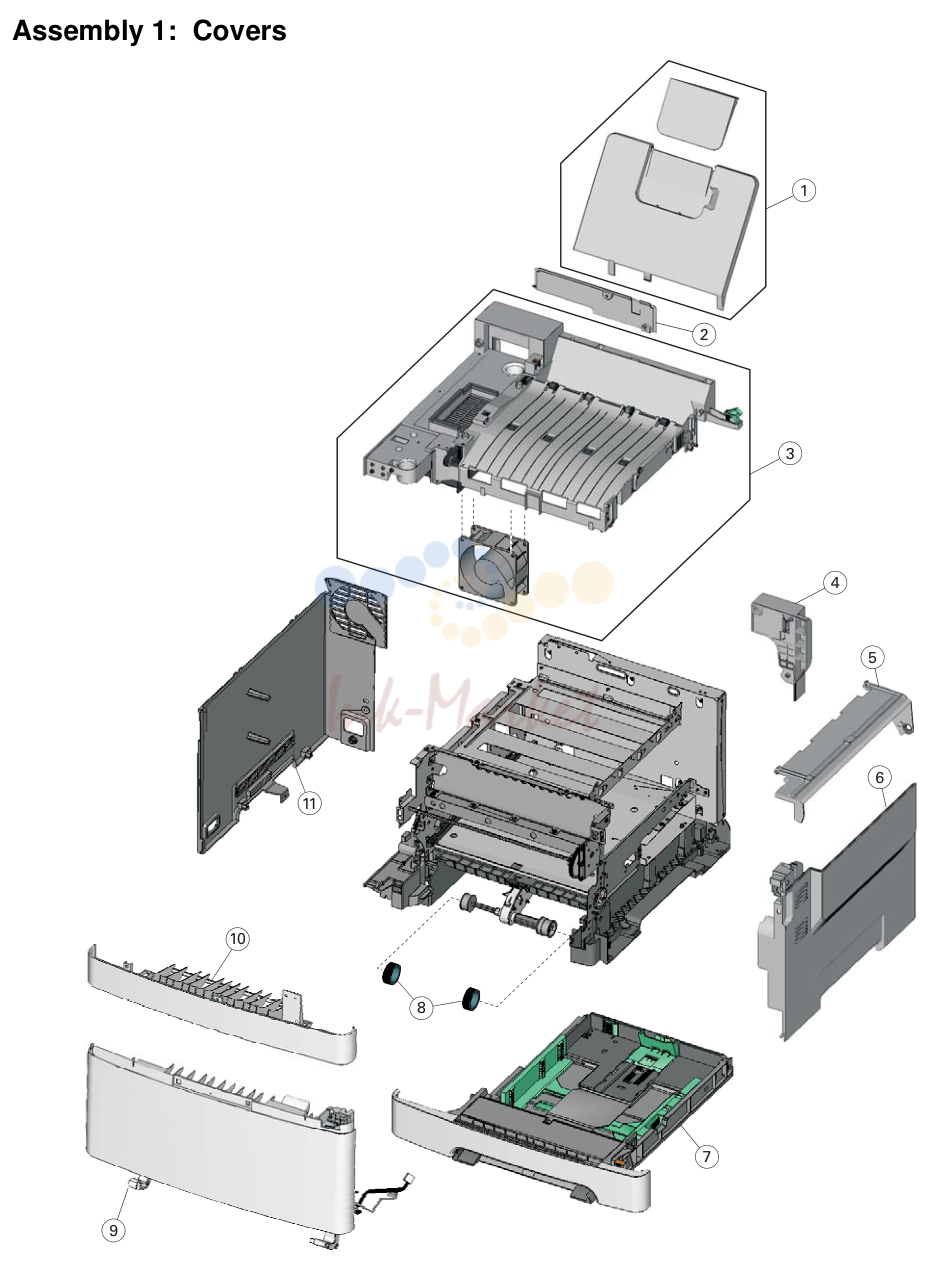

1. Assembly 1: Covers

№	Артикул	Описание
1-1	40X5484 запросить цену →	1 1 Tray, Output bin
2	40X5489 запросить цену →	1 1 Cover, AIO back cable
3	40X5482 запросить цену →	1 1 Assembly, Top cover
4	40X5537 запросить цену →	1 1 Link, AIO
5	40X5534 запросить цену →	1 1 Cover, AIO toner
6	40X5486 запросить цену →	1 1 Cover, Right AIO
7	40X5419 запросить цену →	1 1 Tray asm, 250-sheet
8	40X5168 ✓ в наличии	2 2 Pick tires
9	40X5538 запросить цену →	1 1 Cover, Front
10	40X5490 запросить цену →	1 1 Cover, Front middle
11	40X5417 запросить цену →	1 1 Cover, Left

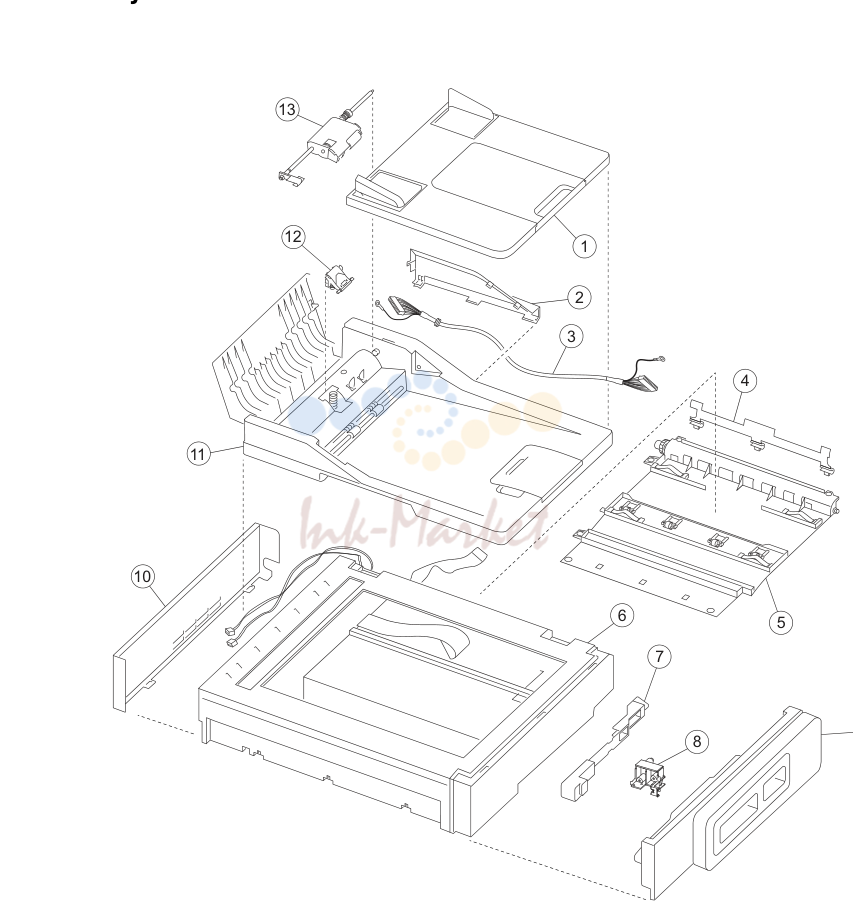

2. Assembly 2: Scanner

№	Артикул	Описание
2-1	40X5470	1 1 Tray, ADF input
2	40X5478 запросить цену →	1 1 Cover, ADF rear duplex
3	40X5479 запросить цену →	1 1 Cable, ADF
4	40X5872 запросить цену →	1 1 Bin full flag
5	40X8342 запросить цену →	1 1 Asm, Redrive
6	40X7529 запросить цену →	1 1 Asm, LED flatbed
7	40X5536 запросить цену →	1 1 Lever, AIO release
8	40X1569 запросить цену →	1 1 Flatbed pivot link
9	40X5487 запросить цену →	1 1 Cover, Scanner right
10	40X5488 запросить цену →	1 1 Cover, Scanner left
11	40X8092	1 1 Asm, Duplex ADF
12	40X8419	1 1 ADF separator pad replacement CRU
13	40X7545	1 1 ADF separator roll replacement CRU

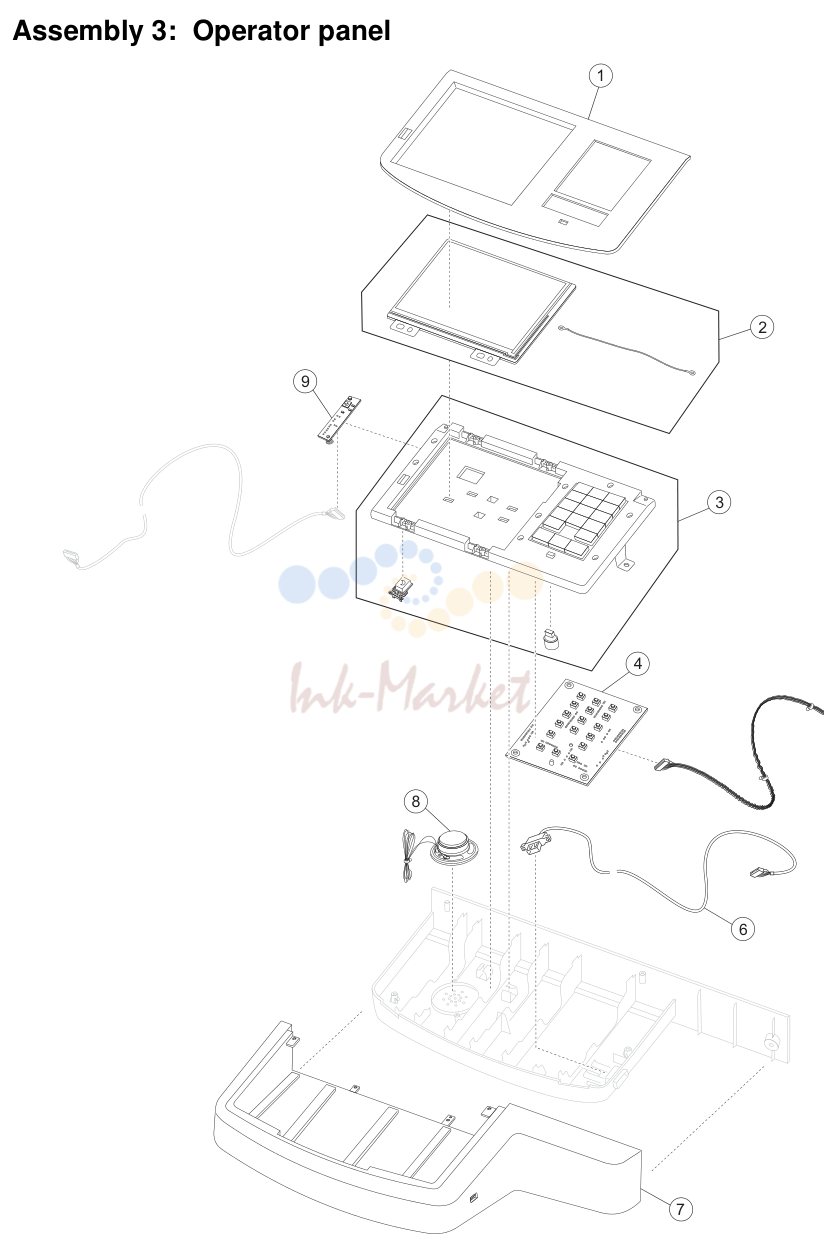

3. Assembly 3: Operator panel

№	Артикул	Описание
3-1	40X6523 запросить цену →	1 1 Cover, Operator panel bezel
2	40X6521 запросить цену →	1 1 Display, 7-inch LCD (with ground cable)
3	40X6519 запросить цену →	1 1 Cover, Operator panel with keypads, sleep button and light pipe
4	40X6515 запросить цену →	1 1 PCBA, UICC
5	40X6516 запросить цену →	1 1 Cable, UICC
6	40X5480 запросить цену →	1 1 Cable, USB (for thumbdrive)
7	40X6520 запросить цену →	1 1 Cover, Operator panel frame
8	40X6517 запросить цену →	1 1 Speaker
9	40X6518 запросить цену →	1 1 EPROM, PCBA

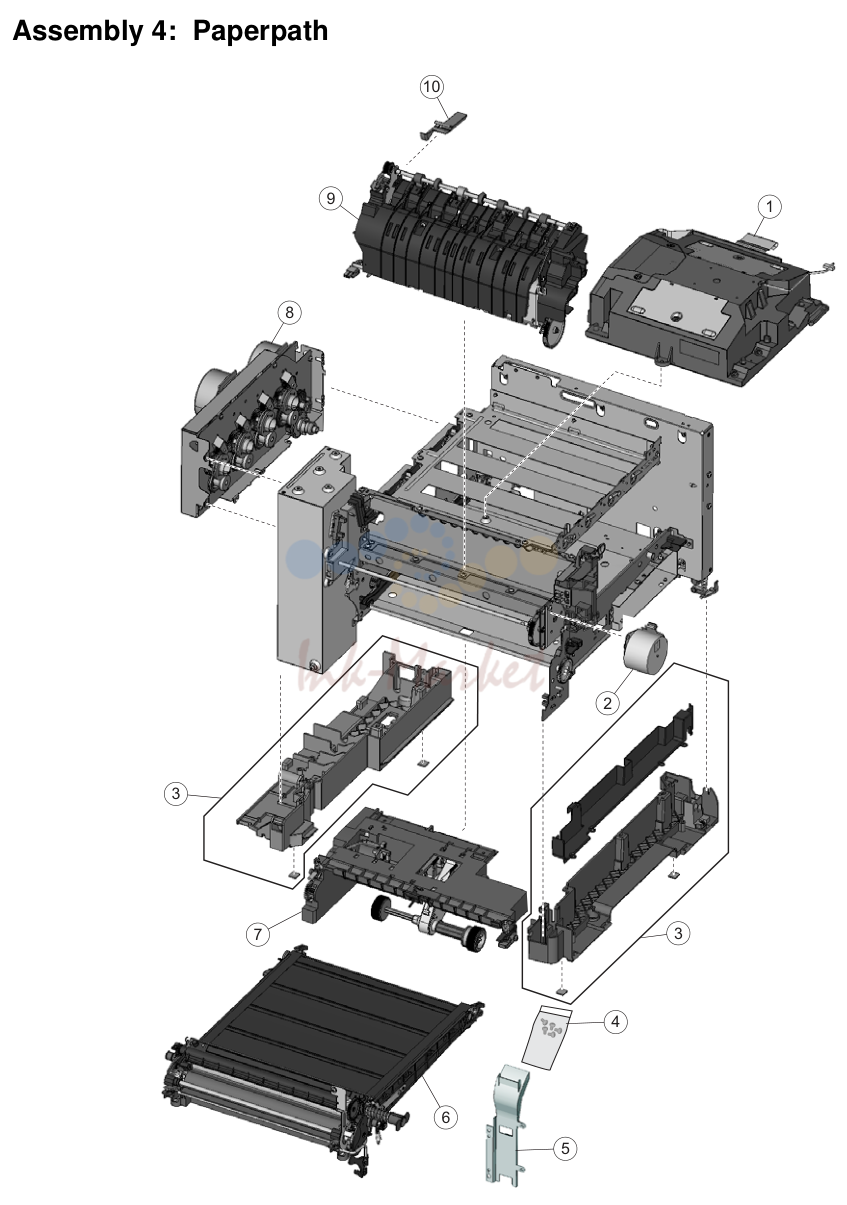

4. Assembly 4: Paperpath

№	Артикул	Описание
4-1	40X5411 запросить цену →	1 1 Printhead
2	40X5415 запросить цену →	1 1 Fuser drive motor assembly
3	40X5422 запросить цену →	1 1 Bottom left and right frame and cable cover
4	40X5424 запросить цену →	1 1 Screw packet, miscellaneous screws
5	40X5803	1 1 Duplex reference edge
6	40X5403 запросить цену →	1 1 Image transfer unit (ITU) assembly
7	40X1557 запросить цену →	1 1 (ACM) Paper pick motor drive assembly
8	40X5412	1 1 Main drive gear assembly, with motors
9	40X7562 запросить цену →	1 1 Fuser assembly, 110 V
9	40X7563 ✓ в наличии	1 1 Fuser assembly, 220 V
9	40X7564 запросить цену →	1 1 Fuser assembly, 100 V
10	40X0411	1 1 Narrow media flag

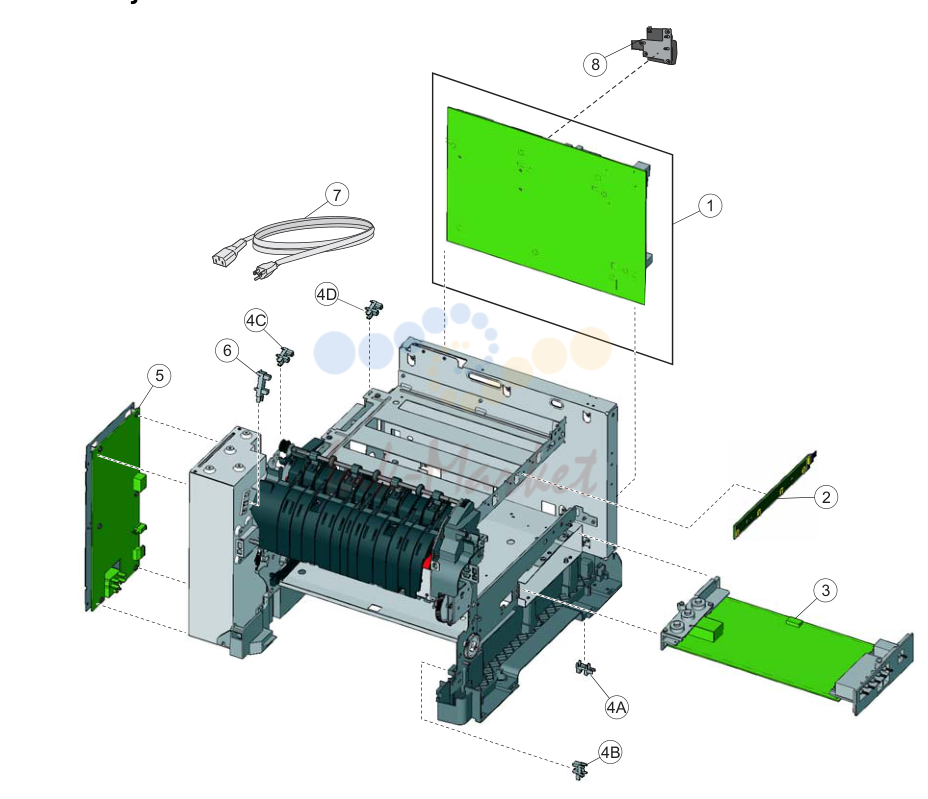

5. Assembly 5: Electronics 1

№	Артикул	Описание
5-1	40X6514 запросить цену →	1 1 RIP board
2	40X5404 запросить цену →	1 1 Toner meter cycle card assembly
3	40X8395 запросить цену →	1 1 High-voltage power supply
4	40X5426 запросить цену →	3 1 Photo sensor (one per package) used for:
5	40X5409 запросить цену →	1 1 Low-voltage power supply (universal power supply)
6	40X5413	1 1 Fuser exit sensor
7	40X0269 запросить цену →	1 1 Power cord, 2.5 m (straight)-USA, Canada
7	40X3141 запросить цену →	1 1 Power cord, 2.5 m (straight)-Europe and others
7	40X0288 запросить цену →	1 1 Power cord, 2.5 m (straight)-Argentina
7	40X0271 запросить цену →	1 1 Power cord, 2.5 m (straight)-United Kingdom
7	40X0275 запросить цену →	1 1 Power cord, 2.5 m (straight)-Israel
7	40X1772 запросить цену →	1 1 Power cord, 2.5 m (straight)-Switzerland
7	40X1773 запросить цену →	1 1 Power cord, 2.5 m (straight)-South Africa
7	40X0273 запросить цену →	1 1 Power cord, 2.5 m (straight)-Traditional Italy
7	40X1774 запросить цену →	1 1 Power cord, 2.5 m (straight)-Denmark
7	40X4596 запросить цену →	1 1 Power cord, 2.5 m (straight)-Brazil
7	40X0303 запросить цену →	1 1 Power cord, 2.5 m (straight)-PRC
7	40X0270 запросить цену →	1 1 Power cord, 2.5 m (straight)-Japan
7	40X1792 запросить цену →	1 1 Power cord, 2.5 m (straight)-Korea
7	40X1791 запросить цену →	1 1 Power cord, 2.5 m (straight)-Taiwan
7	40X0301 запросить цену →	1 1 Power cord, 2.5 m (straight)-Australia
8	40X7054 запросить цену →	1 1 Fax PCBA

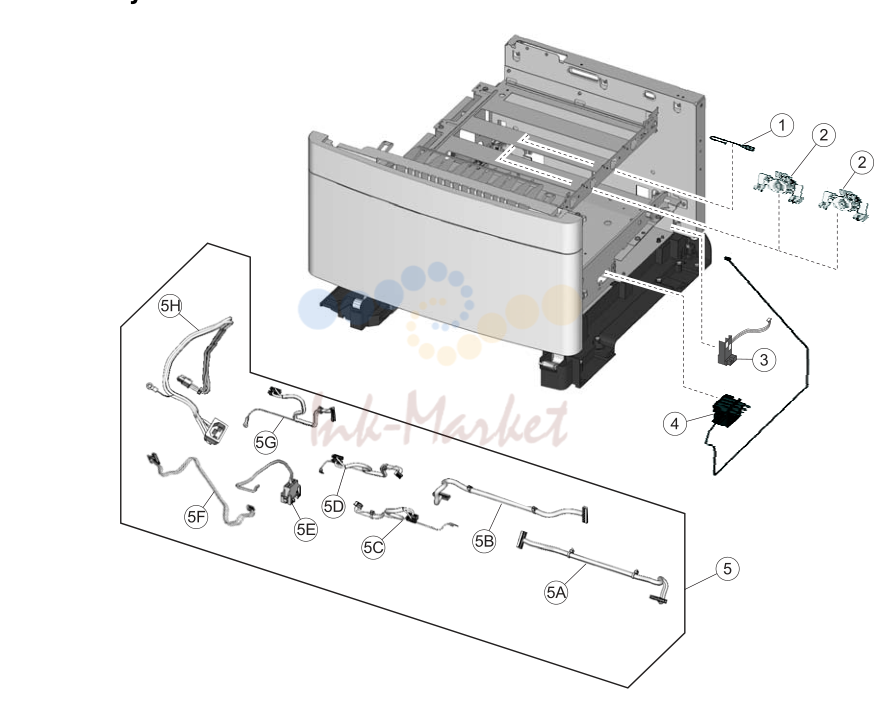

6. Assembly 6: Electronics 2

№	Артикул	Описание
6-1	40X5429 запросить цену →	1 1 ITU paper path thermistor
2	40X5414 запросить цену →	2 1 Toner patch sensors, left or right (one in package)
3	40X7046 запросить цену →	1 1 Waste toner bottle contact block
4	40X5421 запросить цену →	1 1 Imaging unit contact (Pogo pin)
5	40X5423 запросить цену →	1 1 Cable packet, used for:

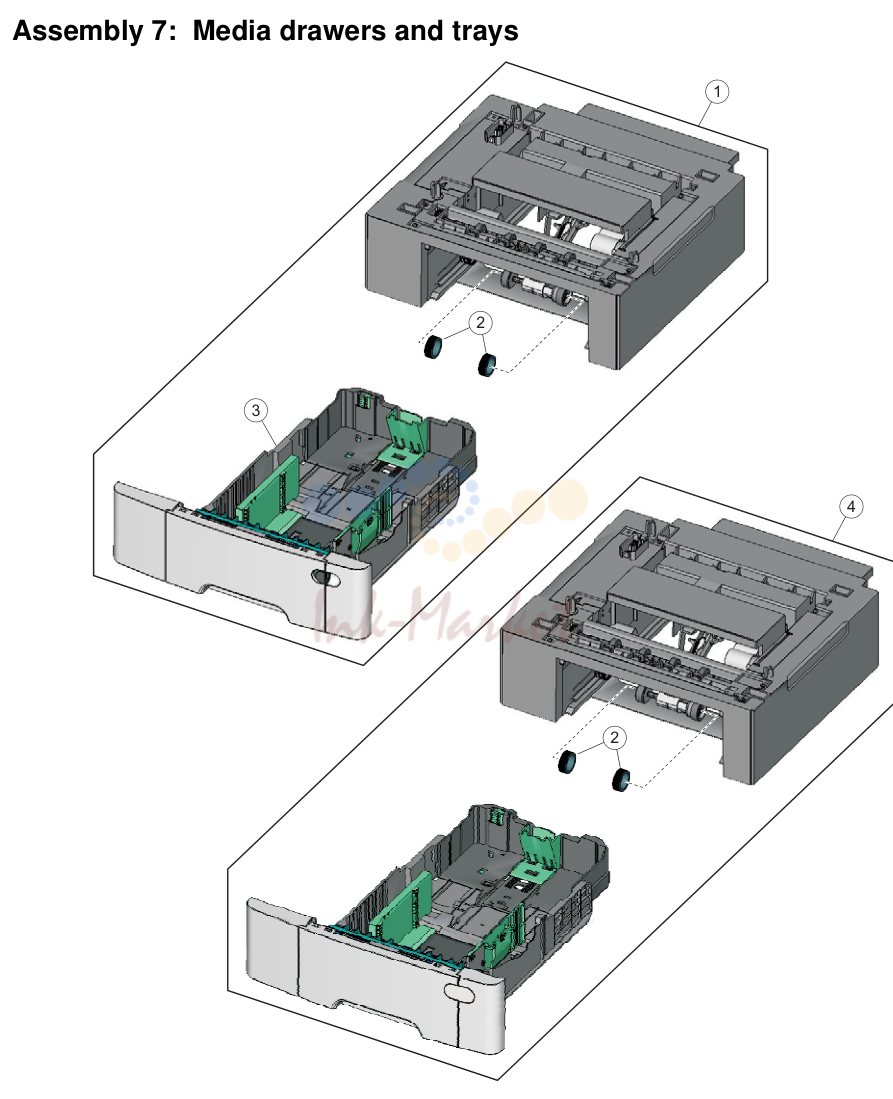

7. Assembly 7: Media drawers and trays

№	Артикул	Описание
7-1	40X6997 запросить цену →	1 1 Optional 650-sheet duo drawer (complete)-X548
2	40X5168 ✓ в наличии	2 2 Pick tire replacement CRU
3	40X2285 запросить цену →	1 1 650-sheet duo drawer tray assembly-X544n, X544dn, X544dw, X540n,
4	40X8341 запросить цену →	1 1 Optional 550-sheet drawer (complete)-X544n, X544dn, X544dw, X540n,
