Lexmark W850dn / W850n (4024) — каталог запчастей со схемами

Содержание

• 1. Assembly 1: Covers and operator panel (1 of 2)
• 2. Assembly 4: Media feed unit exploded (tray 1 and tray 2)
• 3. Assembly 5: Media tray
• 4. Assembly 6: MPF unit
• 5. Assembly 7: MPF unit feed
• 6. Assembly 8: Left lower door and transport
• 7. Assembly 9: Left door and transfer roll
• 8. Assembly 10: Printer left door
• 9. Assembly 11: Registration
• 10. Assembly 12: Printhead, cartridge guides, and fans
• 11. Assembly 13: Fuser
• 12. Assembly 14: Standard Exit 1
• 13. Assembly 15: Dual unit drive motor
• 14. Assembly 16: Electrical

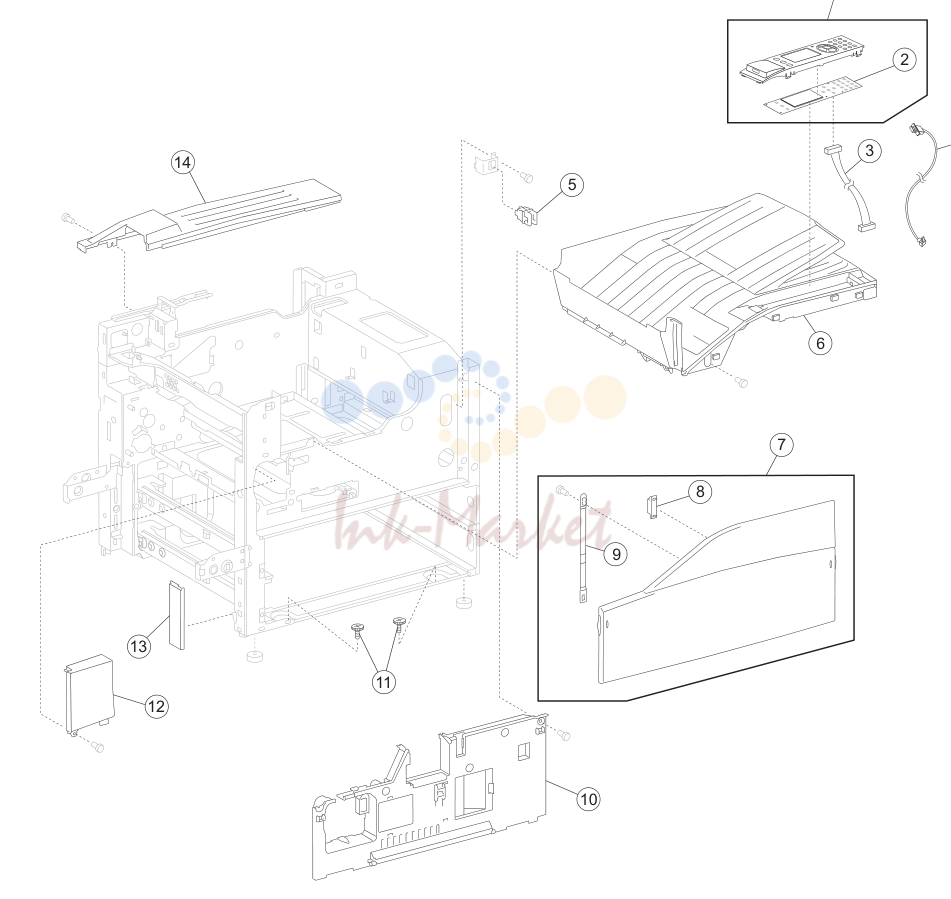

1. Assembly 1: Covers and operator panel (1 of 2)

№	Артикул	Альт. артикул	Описание
1-1	40X5566 запросить цену →		1 1 Operator panel assembly
2	40X5561 запросить цену →		1 1 Operator panel controller card
3	40X5563 запросить цену →		1 1 Operator panel cable
4	40X5564 запросить цену →		1 1 Operator panel USB cable assembly
5	40X0553 запросить цену →		1 1 Switch (printer front door interlock)
6	40X0558 запросить цену →		1 1 Top cover assembly
7	40X5565 запросить цену →		1 1 Printer front door cover assembly
8	40X0560 запросить цену →		1 1 Front door magnetic catch
9	40X0561 запросить цену →		1 1 Front door support strap
10	40X0562 запросить цену →		1 1 Front inner cover
11	40X0960 запросить цену →		1 2 2TM/TTM retaining screws
12	40X0551 запросить цену →		1 1 Front left cover
13	40X0550 запросить цену →		1 1 Left lower cover
14	40X0552 запросить цену →		1 1 Top rear cover
2-1	40X0566 запросить цену →		1 1 Rear motor cover
2	40X2382 запросить цену →		1 1 TVOC filter assembly
3	40X0565 запросить цену →		1 2 Cable hookup door kit includes:
4	40X0568 запросить цену →		1 1 Option hookup cover
5	40X0567 запросить цену →		1 1 Rear lower cover (110V)
5	40X0955 запросить цену →		1 1 Rear lower cover (220V)
6	40X0564 запросить цену →		1 1 Right lower cover
7	40X0563 запросить цену →		1 1 Right upper cover
7-4			Printer Service Manual
3-1	40X0570		2 1 Switch (media size)
2	40X0569 запросить цену →		2 3 Media tray catch kit includes:
3	40X0572 запросить цену →		1 1 Vertical turn guide
4	40X0571 запросить цену →		1 1 Vertical turn mylar guide

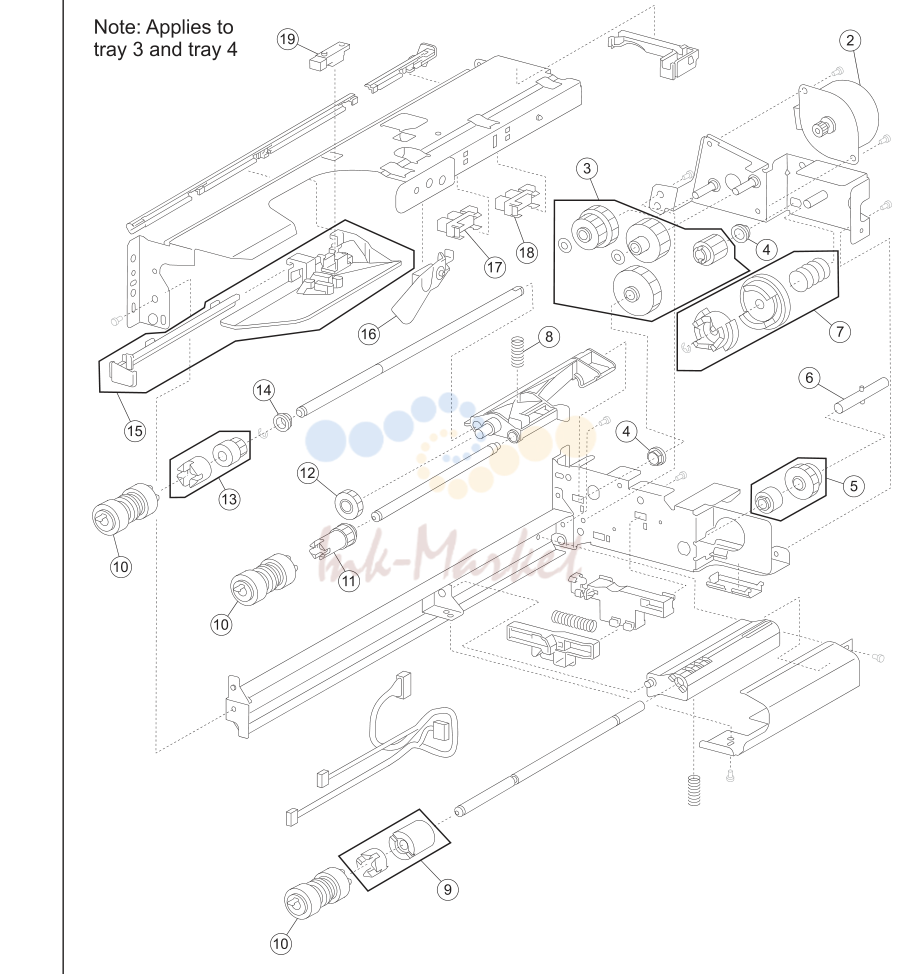

2. Assembly 4: Media feed unit exploded (tray 1 and tray 2)

№	Артикул	Альт. артикул	Описание
4-1	40X0581		2 1 Media feed unit assembly
2	40X0582 запросить цену →		2 1 Media feed lift motor
3	40X0585 запросить цену →		2 6 Media feed drive gear kit includes:
4	40X0880 запросить цену →		2 1 Bushing 6 mm
5	40X0967 запросить цену →		2 2 Media tray lift one-way clutch/gear kit includes:
6	40X0968 запросить цену →		2 1 Media tray lift one-way shaft
7	40X0583 запросить цену →		2 3 Tray lift coupling kit includes:
8	40X0590 запросить цену →		2 1 Pick roll assembly spring
9	40X0593 запросить цену →		2 2 Separation roll friction clutch kit includes:
10	40X0594		1 6 Feed unit roll kit includes:
11	40X0970		2 1 Pick roll drive gear
12	40X0969 запросить цену →		2 1 Pick roll idler gear
13	40X0591 запросить цену →		2 2 Feed roll one-way clutch kit includes:
14	40X0952 запросить цену →		2 1 Bushing 6 mm
15	40X0586 запросить цену →		2 2 Media feed unit front guide kit includes:
16	40X0587 запросить цену →		2 1 Media out actuator
17	40X0588		2 1 Sensor (media out)
18	40X0588		2 1 Sensor (media level)
19	40X0589 запросить цену →		2 1 Sensor (pre-feed)

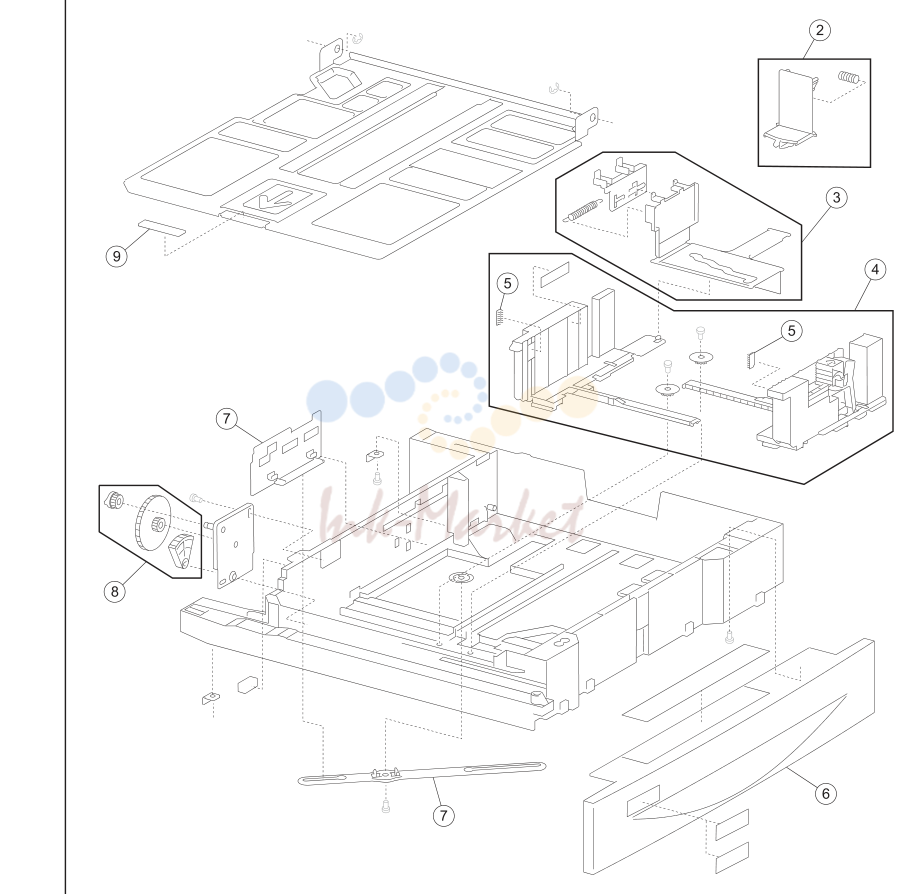

3. Assembly 5: Media tray

№	Артикул	Альт. артикул	Описание
5-1	40X0573 запросить цену →		2 3 Media tray assembly includes: (this comes assembled)
2	40X0578 запросить цену →		2 2 Media tray end guide kit includes:
3	40X0577 запросить цену →		2 3 Media tray side guide actuator kit includes:
4	40X0576 запросить цену →		2 5 Media tray side guide kit includes:
5	40X0966 запросить цену →		4 1 Media tray separation brush
6	40X0574 запросить цену →		2 1 Media tray front cover includes:
7	40X0579 запросить цену →		2 2 Media tray end guide actuator kit includes:
8	40X0580 запросить цену →		2 3 Media tray lift gear kit includes:
9	40X0965 запросить цену →		2 1 Media tray separation pad

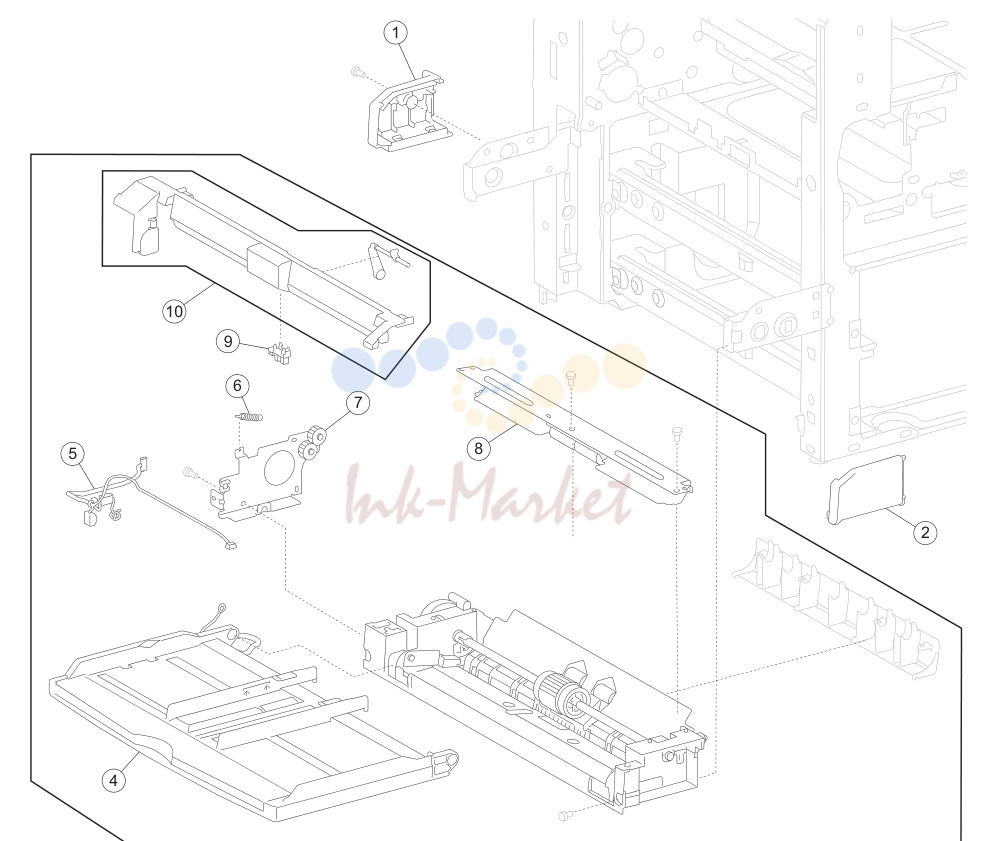

4. Assembly 6: MPF unit

№	Артикул	Альт. артикул	Описание
6-1	40X0600 запросить цену →		1 1 MPF rear cover
2	40X0599 запросить цену →		1 1 MPF front cover
3	40X6000 запросить цену →		1 1 MPF feed unit assembly
4	40X0608 запросить цену →		1 1 MPF fold down tray assembly
5	40X0597 запросить цену →		1 1 MPF unit cable assembly
6	40X0755 запросить цену →		1 1 MPF pickup spring
7	40X0598 запросить цену →		1 1 MPF idler gear bracket assembly
8	40X0601 запросить цену →		1 1 MPF transport pinch roll assembly
9	40X0588		1 1 Sensor (MPF media out)
10	40X0596 запросить цену →		1 2 MPF media out actuator kit includes:

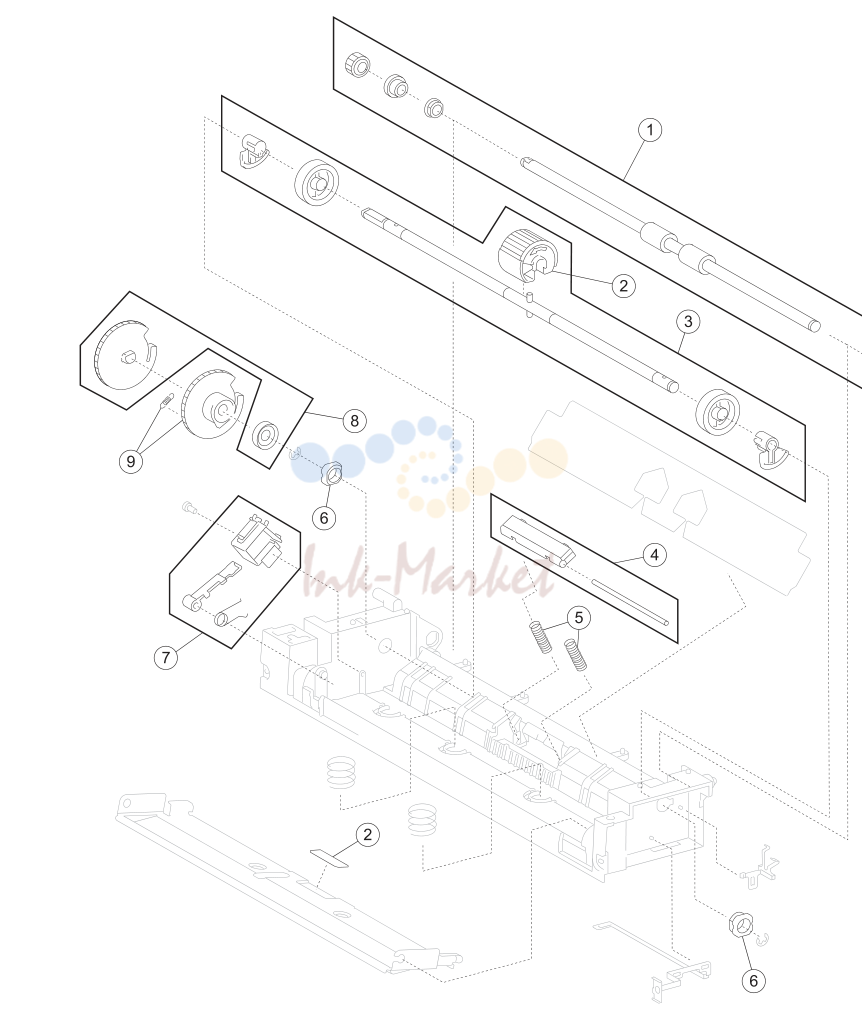

5. Assembly 7: MPF unit feed

№	Артикул	Альт. артикул	Описание
7-1	40X0605 запросить цену →		1 5 MPF transport roll kit includes:
2	40X0603		1 2 MPF pick roll kit includes:
3	40X1382 запросить цену →		1 6 MPF feed shaft kit includes:
4	40X0974 запросить цену →		1 2 MPF pressure pad kit includes:
5	40X1380 запросить цену →		2 1 MPF pressure pad spring
6	40X1381 запросить цену →		2 1 MPF feed shaft bushing
7	40X0606 запросить цену →		1 3 MFP pick solenoid kit includes:
8	40X0971 запросить цену →		1 2 MPF feed drive gear kit includes:
9	40X0973 запросить цену →		1 2 MPF feed cam gear kit includes:

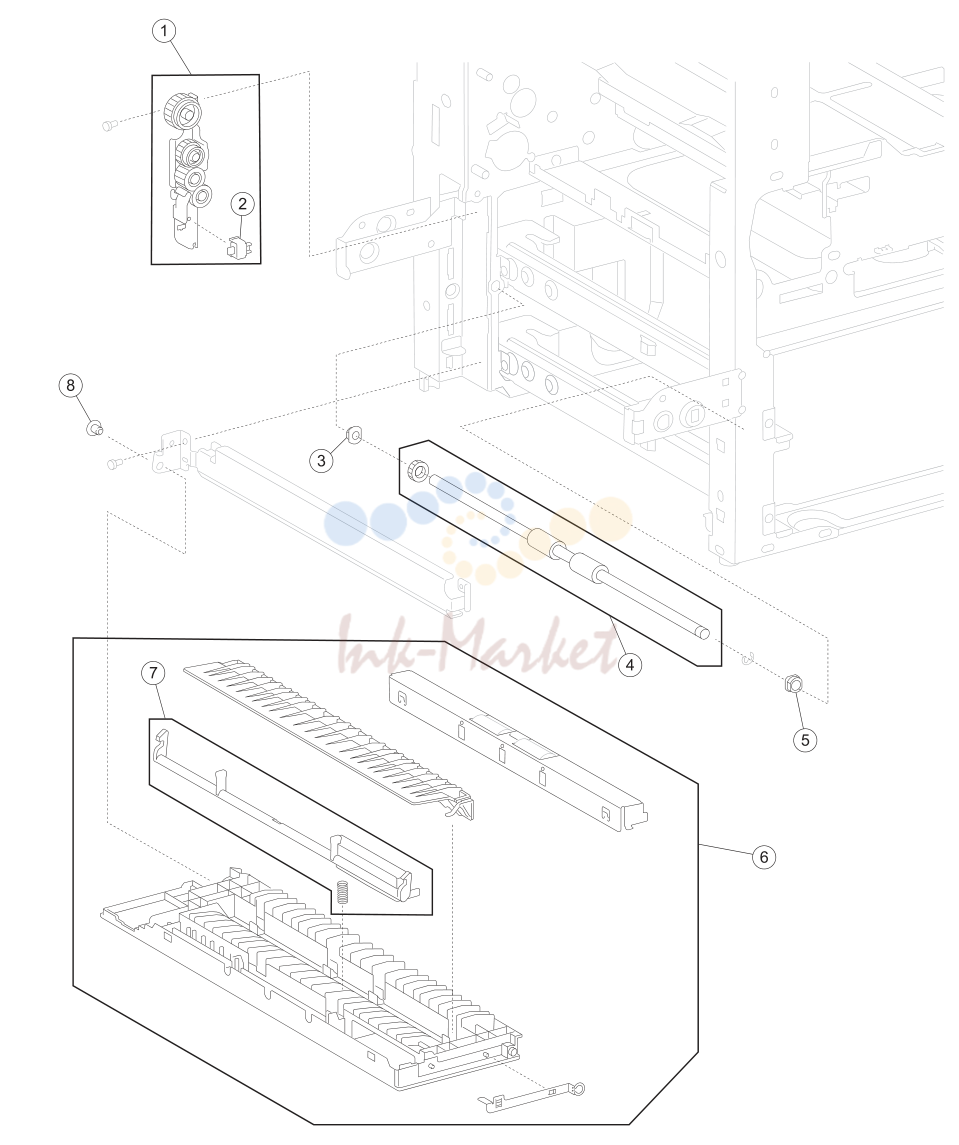

6. Assembly 8: Left lower door and transport

№	Артикул	Альт. артикул	Описание
8-1	40X0609 запросить цену →		1 1 Vertical drive gear assembly
2	40X0610 запросить цену →		1 1 Switch (left lower door interlock)
3	40X1386 запросить цену →		1 1 Bushing 6 mm (transport roll rear)
4	40X1387 запросить цену →		1 2 Transport roll kit includes:
5	40X1388 запросить цену →		1 1 Bushing 8 mm
6	40X0612 запросить цену →		1 1 Printer left lower door assembly (this comes assembled)
7	40X0614 запросить цену →		1 2 Left lower door handle kit includes:
8	40X0613 запросить цену →		1 1 Hinge pin

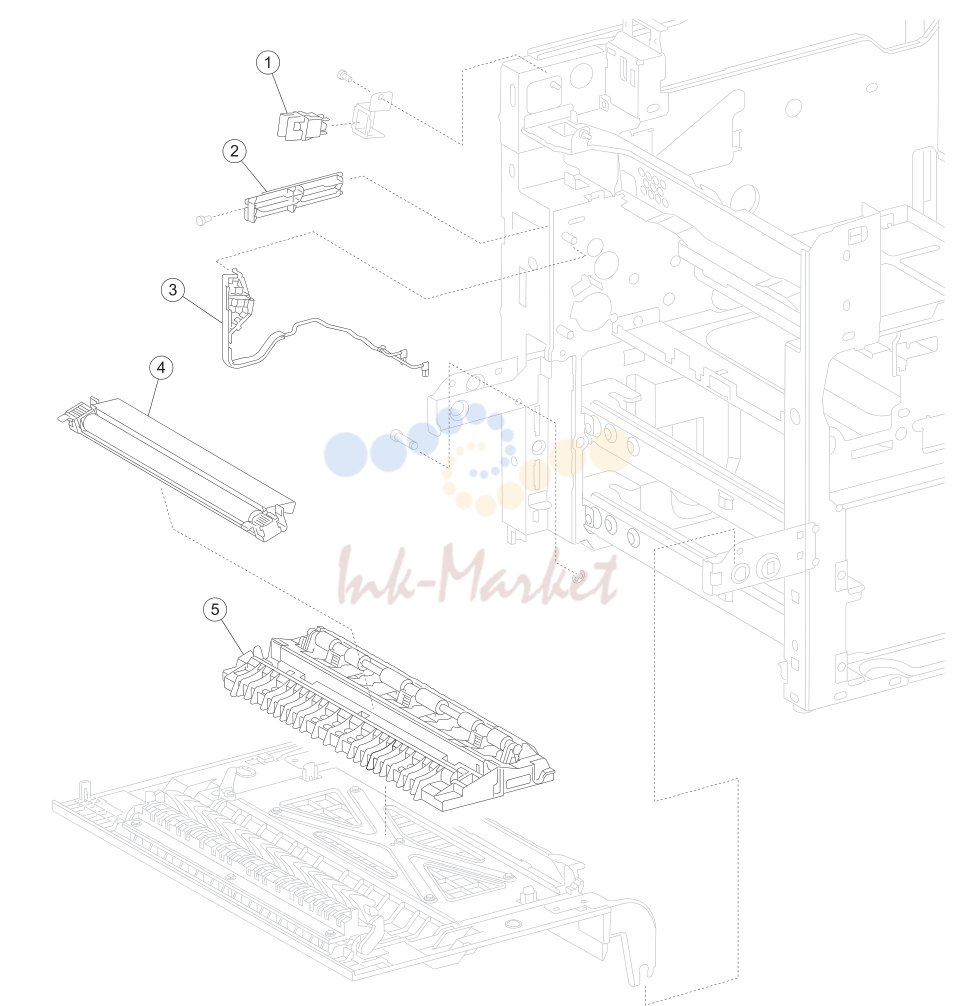

7. Assembly 9: Left door and transfer roll

№	Артикул	Альт. артикул	Описание
9-1	40X0553 запросить цену →		1 1 Switch (printer left door interlock)
2	40X0618 запросить цену →		1 1 PC cartridge shutter link
3	40X0617 запросить цену →		1 1 Transfer roll power contact
4	40X0616		1 1 Transfer roll assembly
5	40X0619		1 1 Transfer roll guide assembly

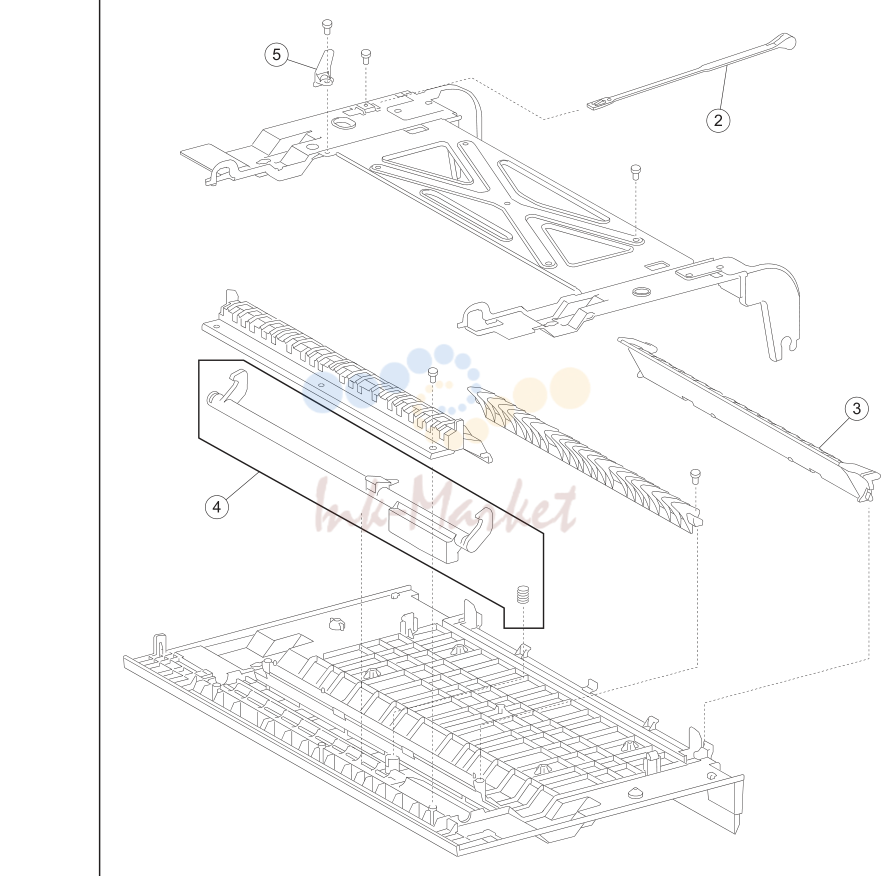

8. Assembly 10: Printer left door

№	Артикул	Альт. артикул	Описание
10-1	40X0620		1 1 Printer left door assembly (this comes assembled)
2	40X0624 запросить цену →		1 1 Printer left door support strap
3	40X0623 запросить цену →		1 1 Left door duplex entrance guide
4	40X0621 запросить цену →		1 2 Printer left door assembly handle kit includes:
5	40X0622		1 1 PC cartridge shutter actuator

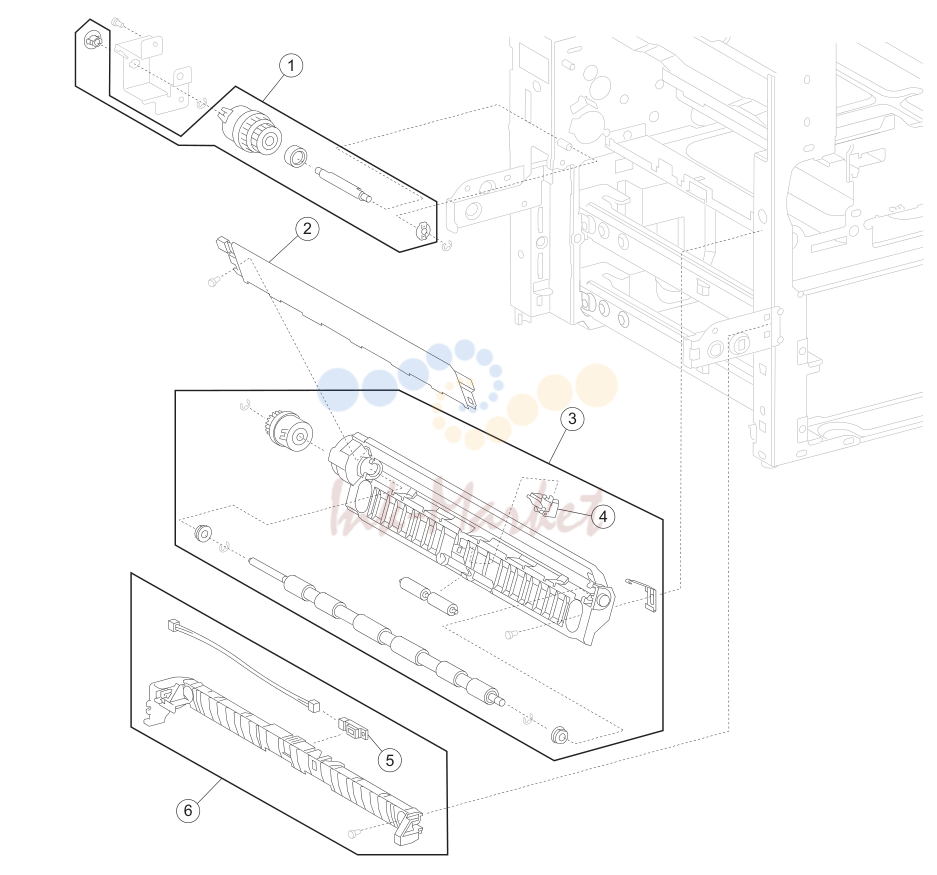

9. Assembly 11: Registration

№	Артикул	Альт. артикул	Описание
11-1	40X0629 запросить цену →		1 5 Transport clutch assembly includes:
2	40X0628		1 1 Registration mylar guide assembly
3	40X0625 запросить цену →		1 1 Registration roll assembly (this comes assembled)
4	40X0627 запросить цену →		1 1 Sensor (registration)
5	40X0589 запросить цену →		1 1 Sensor (tray 2 feed-out)
6	40X0630 запросить цену →		1 1 Tray 2 feed-out sensor guide (this comes assembled)

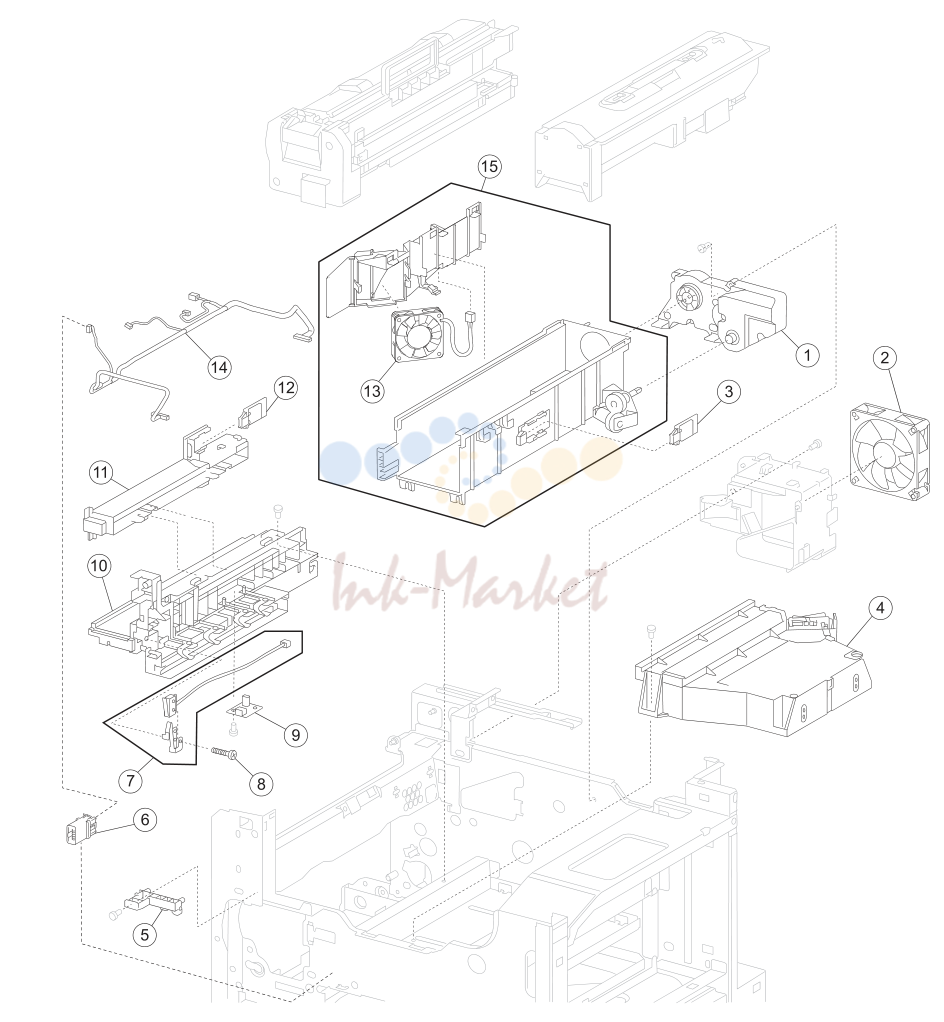

10. Assembly 12: Printhead, cartridge guides, and fans

№	Артикул	Альт. артикул	Описание
12-1	40X0639 запросить цену →		1 1 Toner add motor assembly
2	40X0640 запросить цену →		1 1 Fuser cooling fan
3	40X0636 запросить цену →		1 1 Sensor (RFID toner cartridge)
4	40X0641 запросить цену →		1 1 Printhead assembly
5	40X0631 запросить цену →		1 1 PC cartridge stop
6	40X0644 запросить цену →		1 1 PC cartridge sensor connector
7	40X1390 запросить цену →		1 2 Switch (PC cartridge interlock) kit includes:
8	40X1389 запросить цену →		1 1 PC cartridge interlock switch screw
9	40X0633 запросить цену →		1 1 Sensor (hum & temp)
10	40X0634 запросить цену →		1 1 PC cartridge guide assembly
11	40X0635 запросить цену →		1 1 Laser opening guide
12	40X0636 запросить цену →		1 1 Sensor (RFID PC cartridge)
13	40X0643 запросить цену →		1 1 PC cartridge cooling fan
14	40X0637 запросить цену →		1 1 Multi connector cable assembly
15	40X0638 запросить цену →		1 2 Toner cartridge guide kit includes:

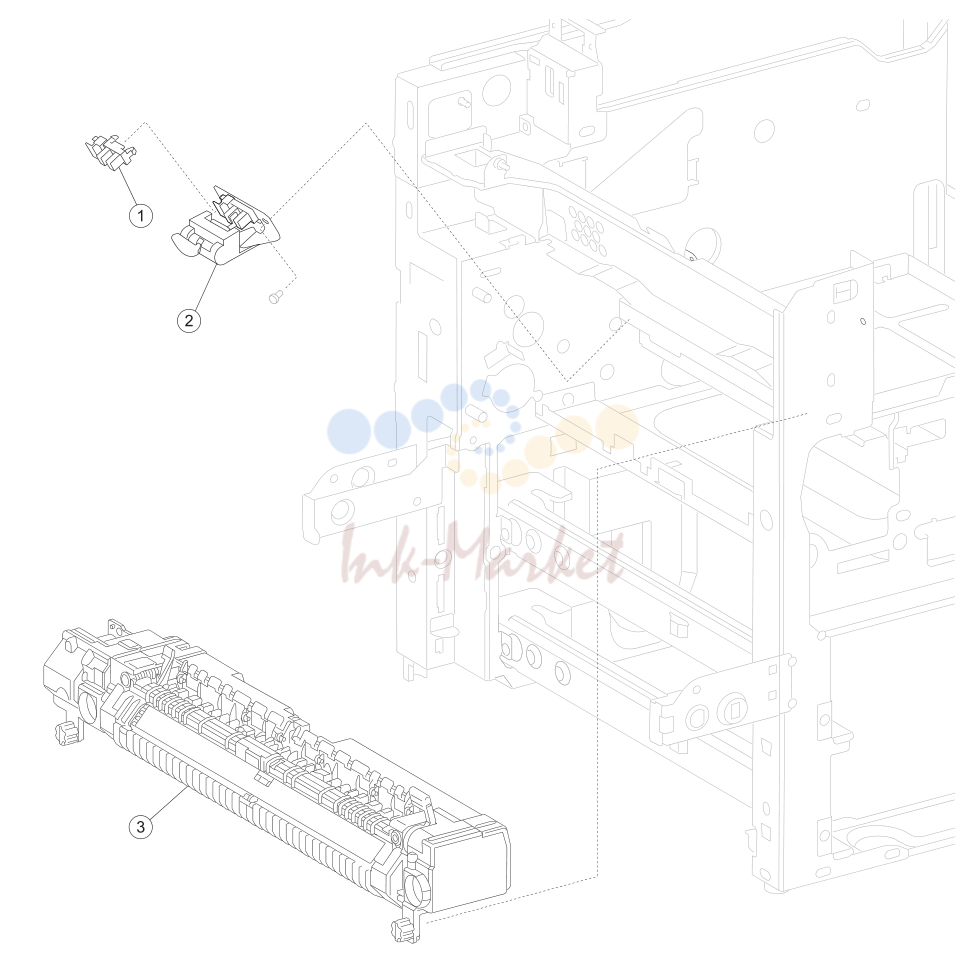

11. Assembly 13: Fuser

№	Артикул	Альт. артикул	Описание
13-1	40X0588		1 1 Sensor (fuser exit)
2	40X5931 запросить цену →		1 1 Sensor (fuser exit) assembly with actuator
3	40X0647 запросить цену →		1 1 Fuser assembly 110V (this comes assembled)
3	40X0648		1 1 Fuser assembly 220V (this comes assembled)
3	40X0646 запросить цену →		1 1 Fuser assembly 100V (this comes assembled)

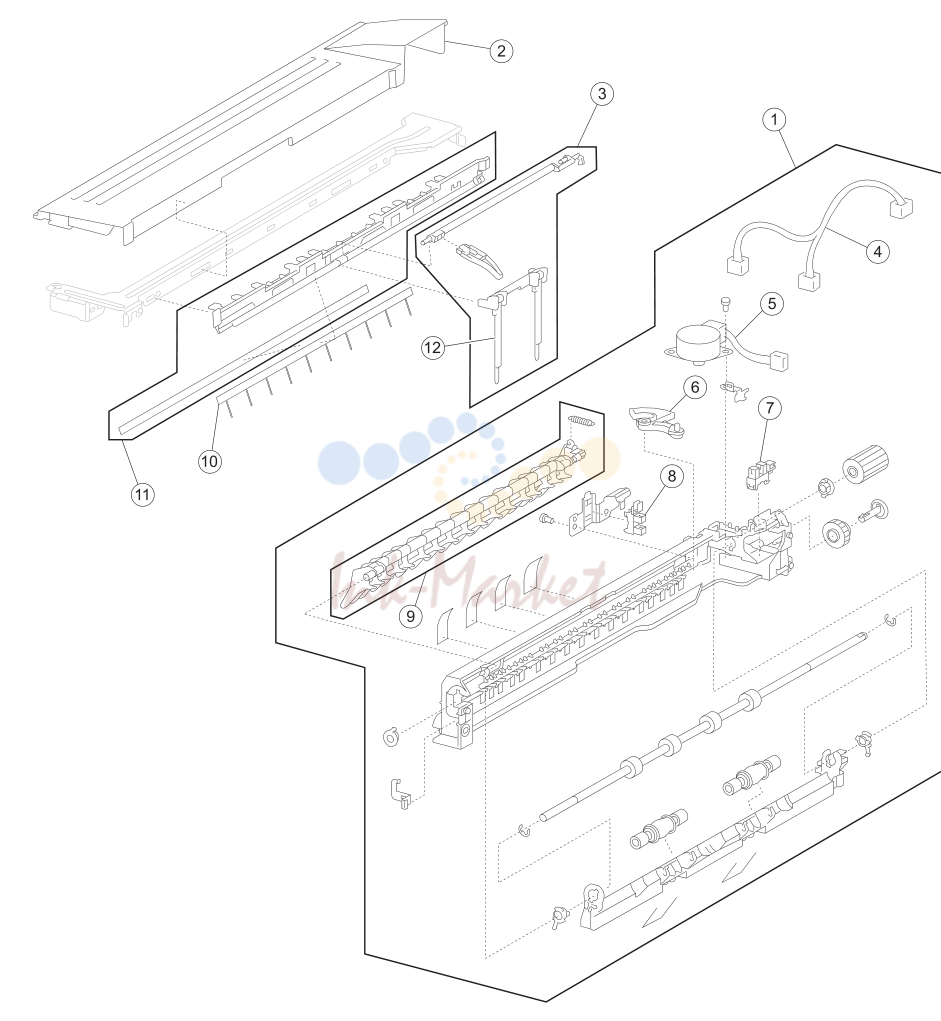

12. Assembly 14: Standard Exit 1

№	Артикул	Альт. артикул	Описание
14-1	40X0649 запросить цену →		1 1 Exit 1 media shift assembly (this comes assembled)
2	40X0655 запросить цену →		1 1 Standard exit 1 top cover
3	40X0657 запросить цену →		1 3 Standard bin full exit 1 actuator kit includes:
4	40X0650 запросить цену →		1 1 Exit 1 sensor cable assembly
5	40X0651 запросить цену →		1 1 Media shift motor
6	40X0653 запросить цену →		1 1 Exit 1 media shift gear
7	40X0588		1 1 Sensor (standard bin full exit 1)
8	40X0588		1 1 Sensor (exit 1 media shift HP)
9	40X0654 запросить цену →		1 2 Media diverter gate kit includes:
10	40X1391 запросить цену →		1 1 Exit 1 static eliminator
11	40X1392 запросить цену →		1 2 Exit 1 media exit guide kit includes:
12	40X2389 запросить цену →		1 1 Output guide

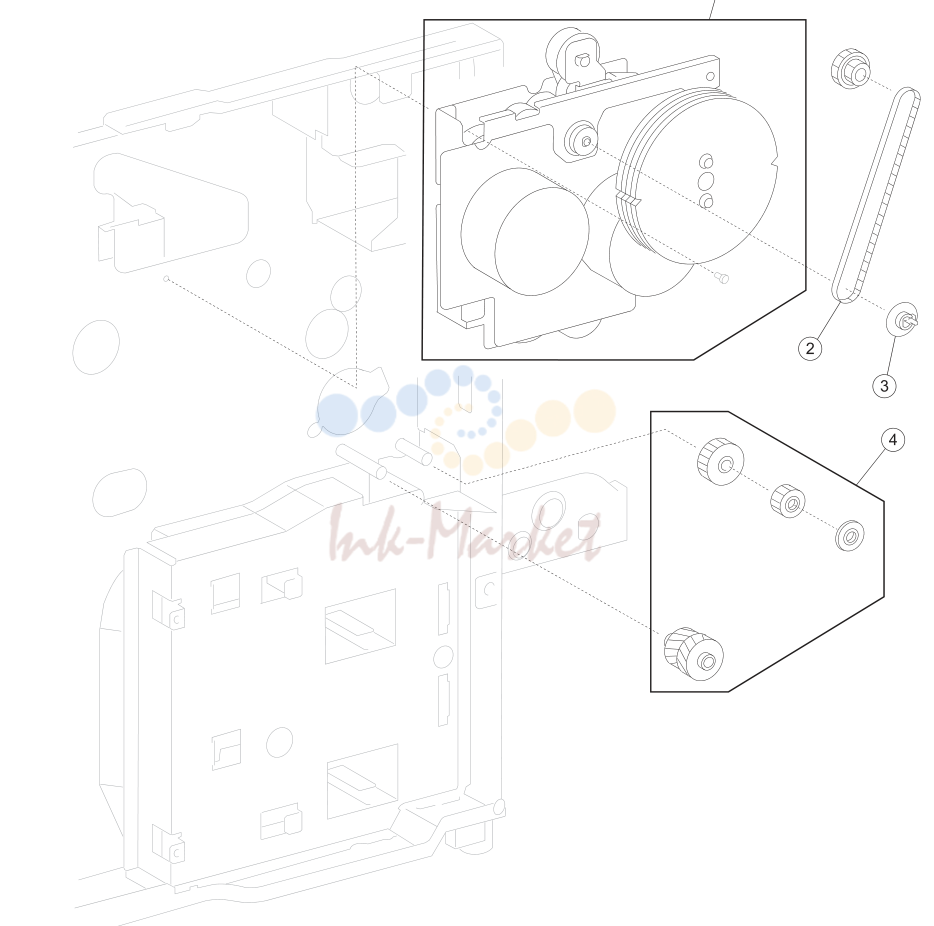

13. Assembly 15: Dual unit drive motor

№	Артикул	Альт. артикул	Описание
15-1	40X0660 запросить цену →		1 1 Dual drive motor assembly
2	40X0659 запросить цену →		1 1 Exit 1 drive belt
3	40X0661 запросить цену →		1 1 Drive belt flange
4	40X0658 запросить цену →		1 4 MPF & transport roll idler gear kit includes:

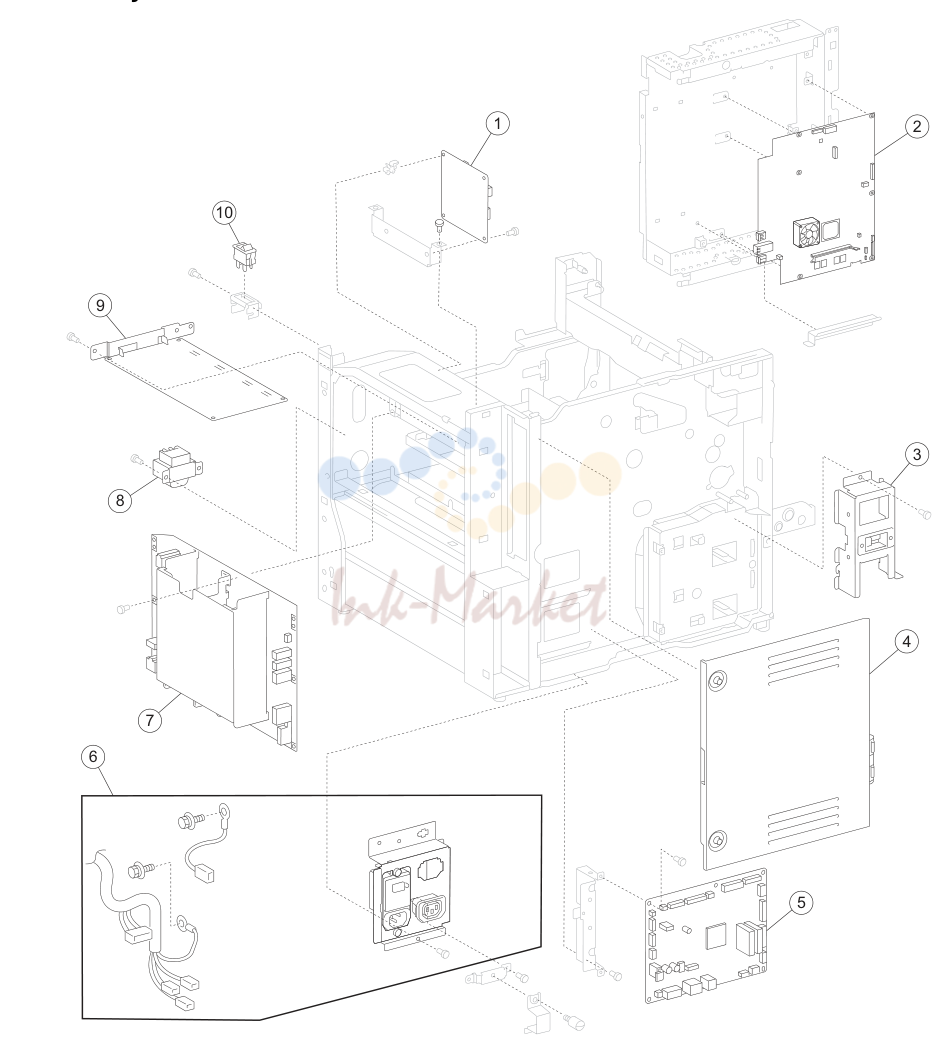

14. Assembly 16: Electrical

№	Артикул	Альт. артикул	Описание
16-1	40X0664 запросить цену →		1 1 Exit interface card assembly
2	40X5562 запросить цену →		1 1 RIP card assembly
3	40X0673 запросить цену →		1 1 HCF hookup connector assembly
4	40X0672 запросить цену →		1 1 Rear RIP card cover
5	40X0665 запросить цену →		1 1 Printer engine card assembly
6	40X0670 запросить цену →		1 7 AC power input socket kit includes:
7	40X0666 запросить цену →		1 1 LVPS 100/110V
7	40X0667 запросить цену →		1 1 LVPS 220V
8	40X0668 запросить цену →		1 1 Choke coil 220V (220V model only)
9	40X0662 запросить цену →		1 1 HVPS
10	40X0663 запросить цену →		1 1 Switch (main power)
17-1	40X0686 запросить цену →		1 1 RFID sensor cable assembly
2	40X0681 запросить цену →		1 1 Fuser AC cable assembly
3	40X0684 запросить цену →		1 1 Main switch cable assembly
7-32			Printer Service Manual
18-1	40X0683 запросить цену →		1 1 Interlock switch cable assembly
2	40X0673 запросить цену →		1 1 HCF hookup connector assembly
3	40X0637 запросить цену →		1 1 Multi connector cable assembly
4	40X0676 запросить цену →		1 1 Media size switch cable assembly
5	40X0682 запросить цену →		1 1 Multi connector cable assembly
6	40X1390 запросить цену →		1 2 Switch (PC cartridge interlock) kit includes:
19-1	40X0677 запросить цену →		1 1 RIP card cable assembly
2	40X0685 запросить цену →		1 1 Dual drive motor cable assembly
3	40X0674 запросить цену →		1 1 Media feed unit cable assembly
4	40X0675 запросить цену →		1 1 MPF hookup cable assembly
5	40X0670 запросить цену →		1 7 AC power input socket kit includes:
6	40X0682 запросить цену →		1 1 Multi connector cable assembly
7-34			Printer Service Manual
