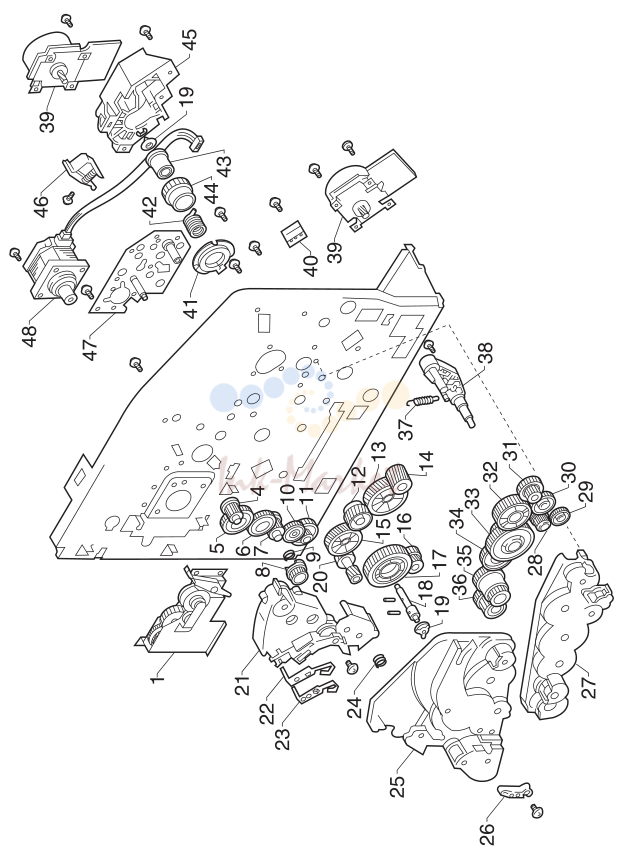

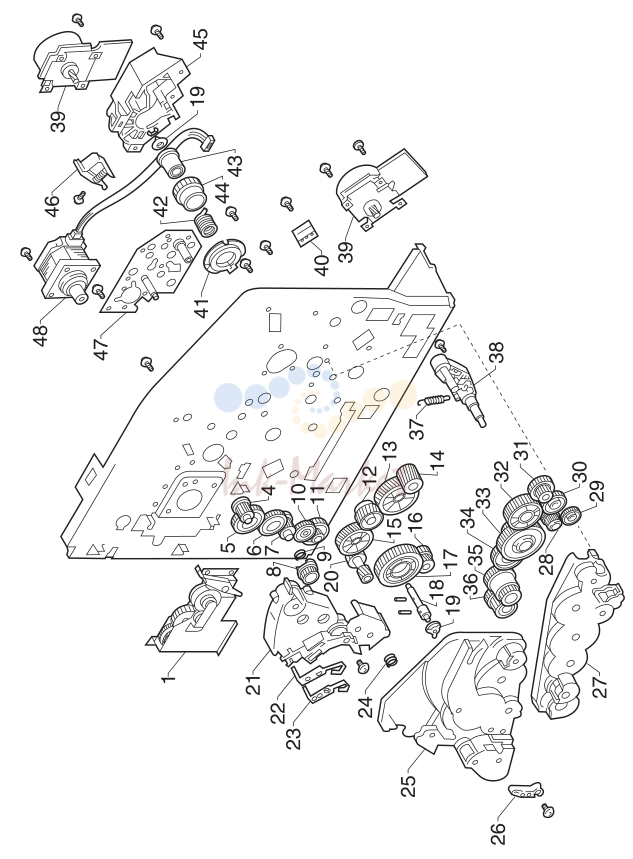

- 8. Assembly4: Drive
- 9. Assembly4: Drive(Cont)
- 10. Assembly5: PaperTake-Up1
- 11. Assembly5: PaperTake-Up1,(Cont)
- 12. Assembly6: PaperTake-Up2
- 13. Assembly7: ImageTransferBelt

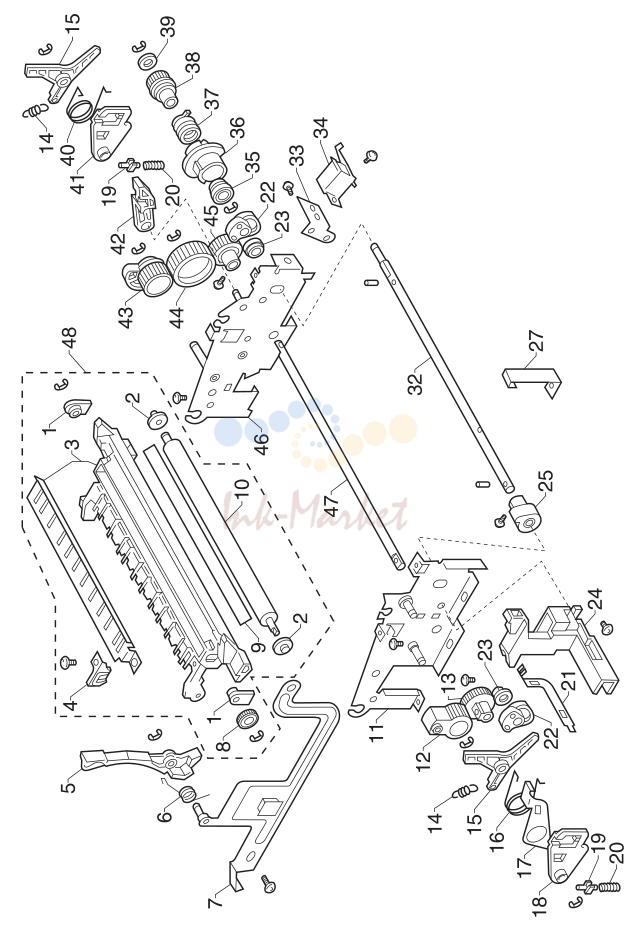

- 14. Assembly9: TransferRoller(Cont)

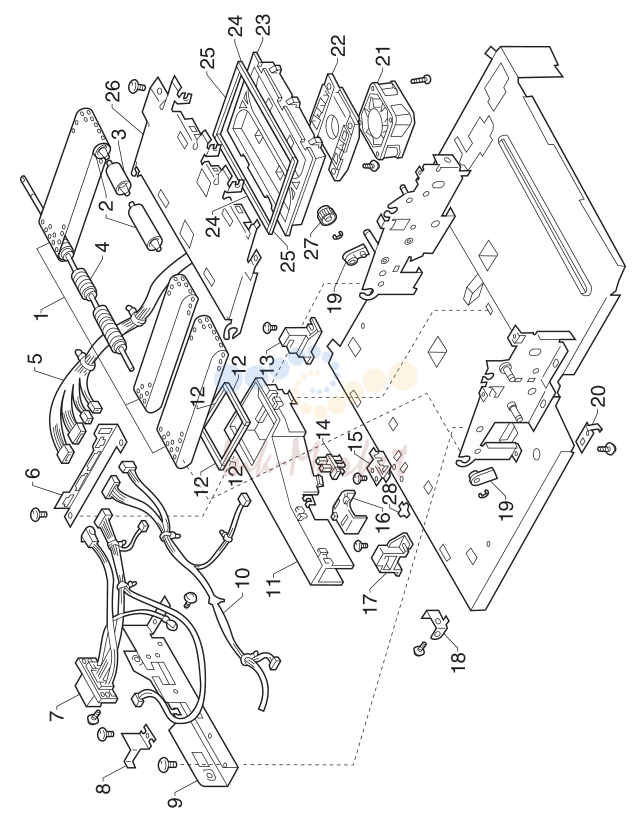

- 15. Assembly10: PaperTransport
- 16. Assembly11: Rack
- 17. Assembly11: Rack(Cont)
- 18. Assembly12: Fuser1
- 19. Assembly13: Fuser2

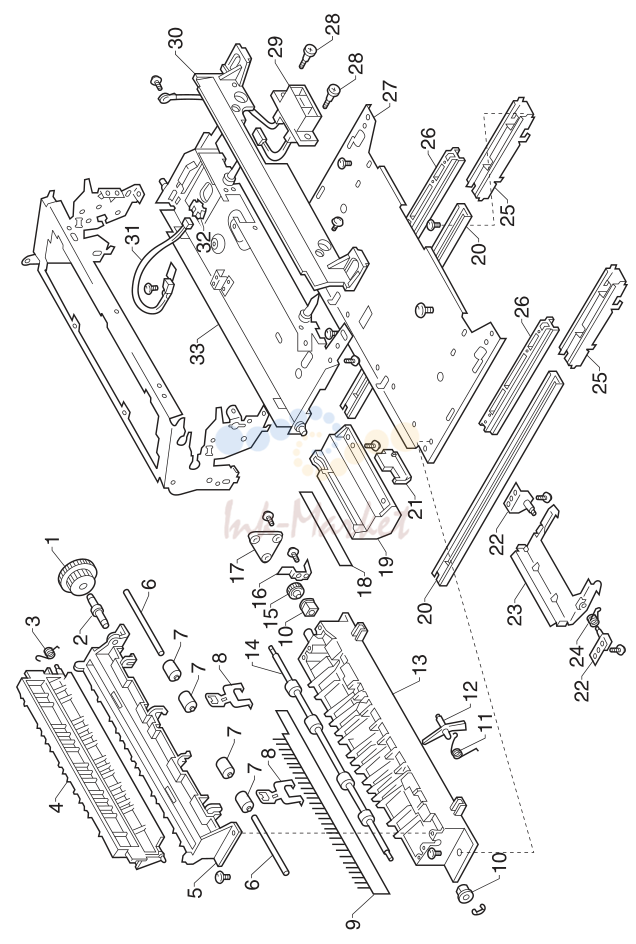

- 20. Assembly14: Fuser/Exit
- 21. Assembly15: Exit

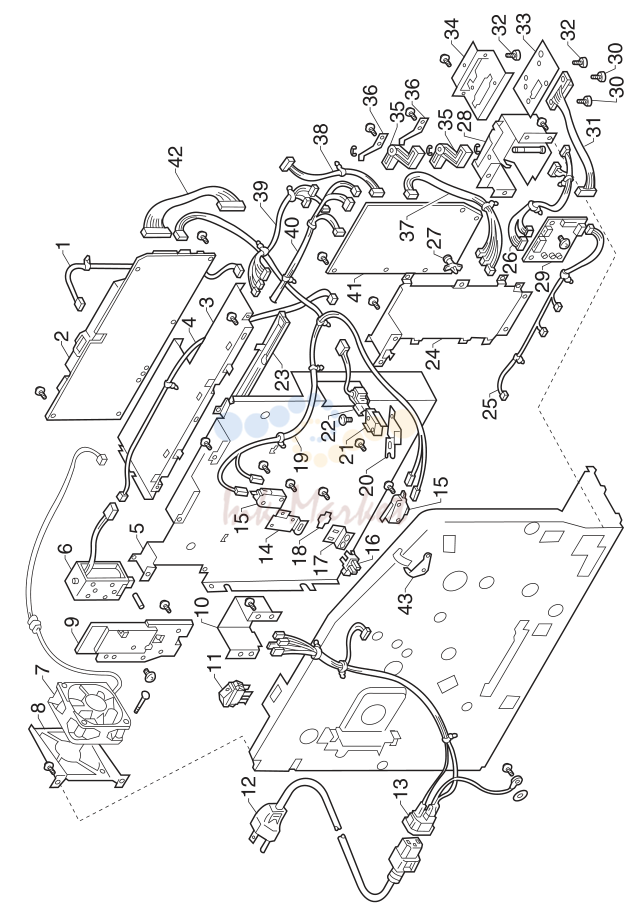

- 22. Assembly16: ElectricalParts
- 23. Assembly16: ElectricalParts(Cont)
- 24. Assembly17: SecondCassette(Tray1)
- 25. Assembly17: SecondCassette(Tray1)(Cont)
- 26. Assembly18: ThirdCassette(Tray2)
- 27. Assembly19: PaperTray
1. Laser Advisory Label
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 900 | SoftwareError Unrecoverablesoftwareerror. | ||
| 910 | TransportMotor(M2)Failure Gotothe“TransportMotorSer- | ||
| 911 | DevelopingMotor(M1)Fail- Gotothe“DevelopingMotorSer- | ||
| 912 | TonerCartridgeRackMotor Gotothe“TonerCartridgeRack | ||
| 913 | TransferRollerError Theprinterfailstocompletely | ||
| 914 | IntermediateTransferBelt Gotothe“ImageTransferBelt | ||
| 915 | PowerSupplyFan(M6)Fail- Gotothe“PowerSupplyCooling | ||
| 916 | SuctionSupplyFan(M7) Gotothe“SuctionFanMotorSer- | ||
| 917 | PrintheadCoolingFanFail- Gotothe“PrintheadCoolingFan | ||
| 920 | FuserError Gotothe“FuserServiceCheck” | ||
| 930 | PrintheadError Checktheprintheadconnectors. | ||
| 939 | MechanicalControllerBoard Replacethemechanicalcontrol- | ||
| 941 | CodeROMError ReplacetheEPROMcodecon- | ||
| 942 | FontROMError ReplacetheEPROMcodecon- | ||
| 943 | ControllerCard,FontError Thefontandcontrollercardsare | ||
| 944 | ControllerCardError Replacethecontrollercard.Be | ||
| 945 | suretomovetheEPROMcontrol- | ||
| 946 | lerSIMM,memory,andoption | ||
| 947 | cardsfromtheoldcardtothenew | ||
| 950 | one. | ||
| 960 | MemoryErrorDRAM(J9) ReplacememorySIMMJ9. | ||
| 961 | MemoryErrorOptionDRAM ReplacememorySIMMJ10. | ||
| 962 | MemoryErrorOptionDRAM ReplacememorySIMMJ12. | ||
| 964 | EmulationError ContactTechnicalSupportfor | ||
| 965 | EmulationError ContactTechnicalSupportfor | ||
| 977 | NetworkCardError Thesystemprocessorhas | ||
| 1 | • Heater Besuretheheaterlamp(H1)lightsupwhenthe | ||
| 2 | • Fuser CheckforvoltagebetweenCN9A-6andCN9A-7of | ||
| 3 | • Fuser CheckforvoltagebetweenCN9A-8andCN9A-9of | ||
| 1 | Rollers,Gears Ifthedevelopingmotor(M1)startsturningwhena | ||
| 2 | Mechanical CheckthevoltageacrossCN15A-5onthemechan- | ||
| 3 | • Developer CheckthevoltageacrossCN15A-3onthemechan- | ||
| 1 | Rollers,Gears Ifthetransportmotor(M2)startsturningwhena | ||
| 2 | Mechanical CheckthevoltageacrossCN15A-6onthemechan- | ||
| 3 | • Transport CheckthevoltageacrossCN15A-4onthemechan- | ||
| 1 | • Actuator Gotothe“SensorServiceCheck”onpage2-47 | ||
| 2 | • PaperTake- Checkthepapertakeupsolenoidandthetransport | ||
| 3 | • Take-up Checkthesepartsfordirtorwear.Cleanorchange | ||
| 1 | FuserSensor Gotothe“SensorServiceCheck”onpage2-47 | ||
| 2 | Synchronizing Checkthesynchronizing/timingrollerfordirtor | ||
| 3 | • Synchroniz- Ifthesynchronizing/timingrollerdoesnotrotate, | ||
| 4 | • Image Ifpaperisstoppedattheimagetransferroller, | ||
| 5 | TransportBelts Checkthetransportbeltsfordamageandreplaceif | ||
| 6 | FuserAssem- Checkthefuserbeltsandthefuserlowerrollerfor | ||
| 1 | FuserSensor Gotothe“SensorServiceCheck”onpage2-47 | ||
| 2 | PaperExit Gotothe“SensorServiceCheck”onpage2-47 | ||
| 3 | FuserAssem- Checkthefuserbeltsandthefuserlowerrollerfor | ||
| 4 | PaperExit Checkthepaperexitrollersfordirtordamage. | ||
| 1 | • RackMotor Besuretherackmotor(M3)turnsduringa | ||
| 2 | • TonerCar- Checkthelatchforwearordamage. | ||
| 3 | Gears Ifthetonercartridgerackdoesnotturnduringa | ||
| 4 | • RackHome Usethesensorchecktesttochecktherackhome | ||
| 1 | • Printhead Seeiftheprintheadcoolingfanmotor(M5)rotates | ||
| 1 | • PowerSup- Seeifthepowersupplycoolingfanmotor(M6) | ||
| 1 | • SuctionFan Seeifthesuctionfanmotor(M7)rotateswhenthe | ||
| 1 | Voltage Besuretheswitchisonandthepowercordis | ||
| 2 | PowerCord Checkthepowercordforcontinuity. | ||
| 3 | • FuseF1,F2 Thepowersupplyfusesmaybeblown.Unplugthe | ||
| 4 | • PowerSup- Thepowersupplymaybedefective. |
2. Image Quality Troubleshooting
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 12C0043 запросить цену → | 1 Tray,Exit | |
| 2 | 12C0044 запросить цену → | 1 GroundPlate | |
| 3 | 12C0045 запросить цену → | 1 NeutralizingBrush | |
| 4 | 12C0046 запросить цену → | 1 RearCover,Upper | |
| 5 | 12C0047 запросить цену → | 6 Holder,Roll | |
| 6 | 12C0048 запросить цену → | 8 Roll | |
| 7 | 12C0049 запросить цену → | 2 PressureSpring | |
| 8 | 12C0050 запросить цену → | 1 LockLever | |
| 9 | 12C0051 запросить цену → | 1 LockLever | |
| 10 | 12C0052 запросить цену → | 1 RearCover | |
| 11 | 12C0053 запросить цену → | 1 Stopper | |
| 12 | 12C0054 запросить цену → | 1 Cover | |
| 13 | 12C0055 запросить цену → | 1 Holder | |
| 14 | 12C0056 запросить цену → | 1 LeftCover | |
| 15 | 12C0057 запросить цену → | 2 Handle,Front | |
| 16 | 12C0058 запросить цену → | 2 Handle,Rear | |
| 17 | 12C0059 запросить цену → | 1 LeftCover,Front | |
| 18 | 12C0060 запросить цену → | 1 TensionSpring | |
| 19 | 12C0061 запросить цену → | 1 Lid,LeftCover | |
| 20 | 12C0062 запросить цену → | 1 Guide,Left | |
| 21 | 12C0063 запросить цену → | 1 Guide,Right | |
| 22 | 12C0064 запросить цену → | 2 Guide | |
| 23 | 12C0065 запросить цену → | 2 Collar | |
| 24 | 12C0066 запросить цену → | 1 LiftingPlate | |
| 25 | 12C0067 запросить цену → | 1 Pad | |
| 26 | 12C0068 запросить цену → | 1 Gear,14T | |
| 27 | 12C0069 запросить цену → | 1 Actuator(PC5) | |
| 28 | 12C0070 запросить цену → | 1 Sheet | |
| 29 | 12C0071 запросить цену → | 1 Bracket,PhotoInterrupter | |
| 30 | 12C0072 запросить цену → | 1 Stopper | |
| 31 | 12C0042 запросить цену → | 1 PhotoInterrupter(PC5) | |
| 32 | 12C0073 запросить цену → | 1 Harness | |
| 33 | 12C0074 запросить цену → | 1 Cover | |
| 34 | 12C0075 запросить цену → | 1 Base,Take-up | |
| 35 | 12C0076 запросить цену → | 1 RightCover,Front | |
| 36 | 12C0077 запросить цену → | 1 Cover | |
| 37 | 12C0078 запросить цену → | 2 PressureSpring |

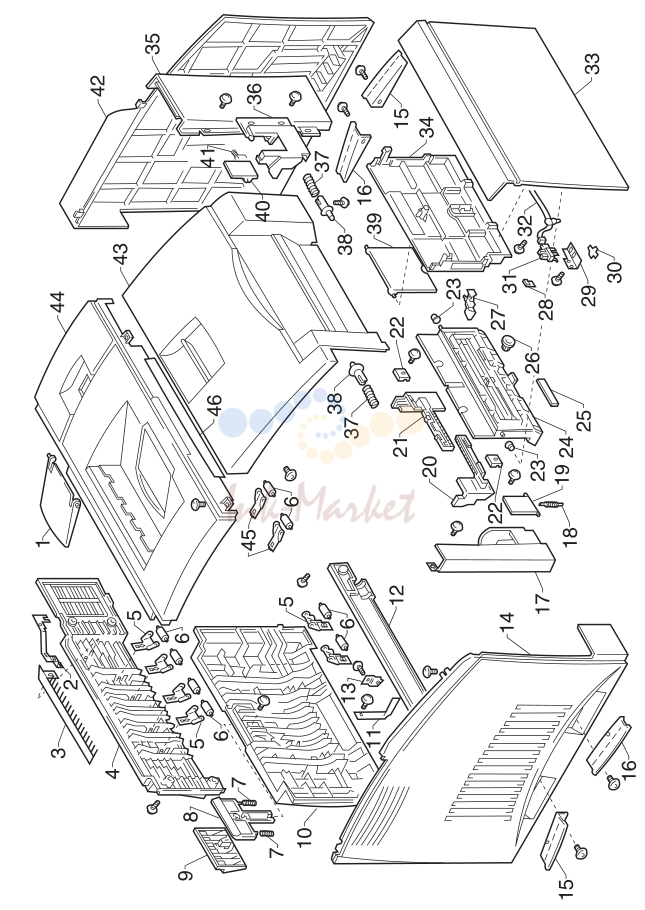

3. Assembly1: Housing(Cont)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-38 | 12C0079 запросить цену → | 2 Stud | |
| 39 | 12C0080 запросить цену → | 1 Tray | |
| 40 | 12C0081 запросить цену → | 1 Lid | |
| 41 | 12C0082 запросить цену → | 1 TorsionSpring | |
| 42 | 12C0083 запросить цену → | 1 RightCover | |
| 43 | 12C0084 запросить цену → | 1 FrontCover | |
| 44 | 12C0085 запросить цену → | 1 TopCover | |
| 45 | 12C0086 запросить цену → | 2 Holder,Roll | |
| 46 | 12C0087 запросить цену → | 1 Label,T/CSetting |
4. Assembly2: Frames1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | NP RightFrame | ||
| 2 | 12C0089 запросить цену → | 1 Bracket | |
| 3 | 12C0090 запросить цену → | 1 Bracket | |
| 4 | 12C0091 запросить цену → | 1 Lever | |
| 5 | 12C0092 запросить цену → | 1 TensionSpring | |
| 6 | 12C0093 запросить цену → | 2 Bushing | |
| 7 | 12C0094 запросить цену → | 1 LockLever,Rack | |
| 8 | NP BaseFrame | ||
| 9 | 12C0096 запросить цену → | 6 Washer | |
| 10 | 12C0097 запросить цену → | 1 Lever | |
| 11 | 12C0098 запросить цену → | 1 PlateSpring | |
| 12 | 12C0099 запросить цену → | 1 TorsionSpring | |
| 13 | 12C0100 запросить цену → | 1 Guide | |
| 14 | 12C0101 запросить цену → | 1 Holder | |
| 15 | 12C0102 запросить цену → | 1 Shaft | |
| 16 | 12C0103 запросить цену → | 1 LockReleaseLever | |
| 17 | 12C0104 запросить цену → | 1 Label | |
| 18 | 1 LeftFrame | ||
| 19 | 12C0106 запросить цену → | 1 RubberFoot | |
| 20 | 12C0108 запросить цену → | 1 Holder | |
| 21 | 12C0006 запросить цену → | 1 Board(HS1) | |
| 22 | 12C0109 запросить цену → | 1 Harness | |
| 23 | 12C0110 запросить цену → | 1 Bushing | |
| 24 | 12C0111 запросить цену → | 1 ShoulderScrew | |
| 25 | 12C0112 запросить цену → | 1 Cover | |
| 26 | 12C0113 запросить цену → | 1 TorsionSpring | |
| 27 | 12C0114 запросить цену → | 1 Bracket | |
| 28 | 12C0036 запросить цену → | 1 Switch | |
| 29 | 12C0041 запросить цену → | 1 PhotoInterrupter | |
| 30 | 12C0115 запросить цену → | 1 Terminal | |
| 31 | 12C0116 запросить цену → | 1 Terminal | |
| 32 | 12C0117 запросить цену → | 1 Terminal | |
| 33 | 12C0118 запросить цену → | 1 TorsionSpring | |
| 34 | 12C0119 запросить цену → | 1 Terminal | |
| 35 | 12C0806 запросить цену → | 1 Cover | |
| 36 | 12C0807 запросить цену → | 2 Sheet | |
| 37 | 12C0808 запросить цену → | 1 PolyesterFilm |

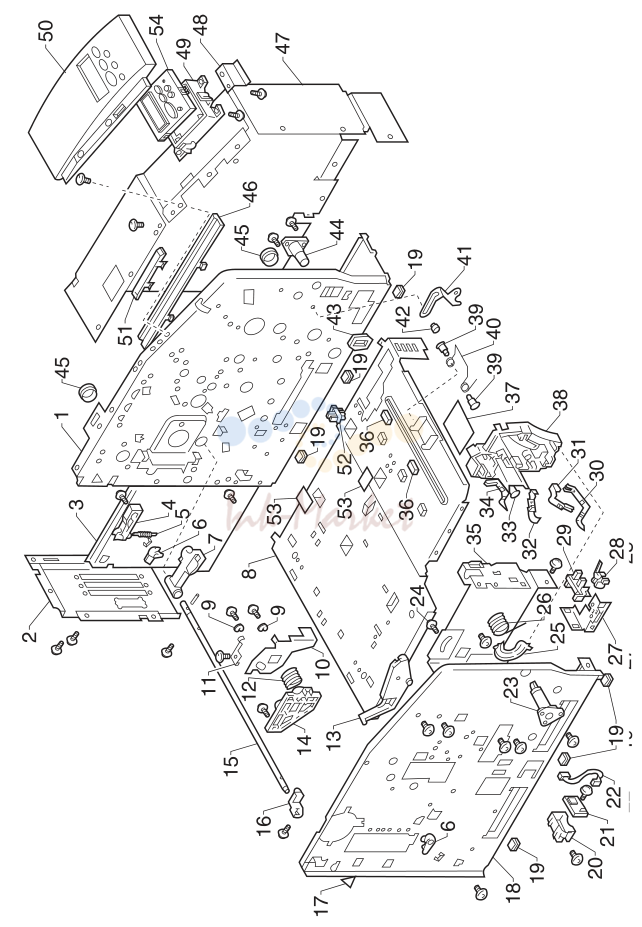

5. Assembly2: Frames1(Cont)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-38 | 12C0809 запросить цену → | 1 Holder | |
| 39 | 12C0810 запросить цену → | 2 ShoulderScrew | |
| 40 | 12C0811 запросить цену → | 1 TorsionSpring | |
| 41 | 12C0812 запросить цену → | 1 Lever | |
| 42 | 12C0813 запросить цену → | 1 Axle | |
| 43 | 12C0814 запросить цену → | 1 EdgeCover | |
| 44 | 12C0120 запросить цену → | 1 Axle | |
| 45 | 12C0121 запросить цену → | 2 EdgeCover | |
| 46 | 12C0122 запросить цену → | 2 GuideRail | |
| 47 | 12C0123 запросить цену → | 1 ShieldPlate | |
| 48 | 12C0124 запросить цену → | 1 Bracket | |
| 49 | 12C0125 запросить цену → | 1 PanelCover,Lower | |
| 50 | 12C0126 запросить цену → | 1 PanelCover | |
| 51 | 12C0127 запросить цену → | 1 Mount | |
| 52 | 12C0042 запросить цену → | 1 PhotoInterrupter,(PC2) | |
| 53 | 12C0128 запросить цену → | 2 PolyesterFilm | |
| 54 | 99A0001 запросить цену → | 1 OperatorPanel | |
| 55 | 12C0804 запросить цену → | 1 Labels,OperatorPanel |

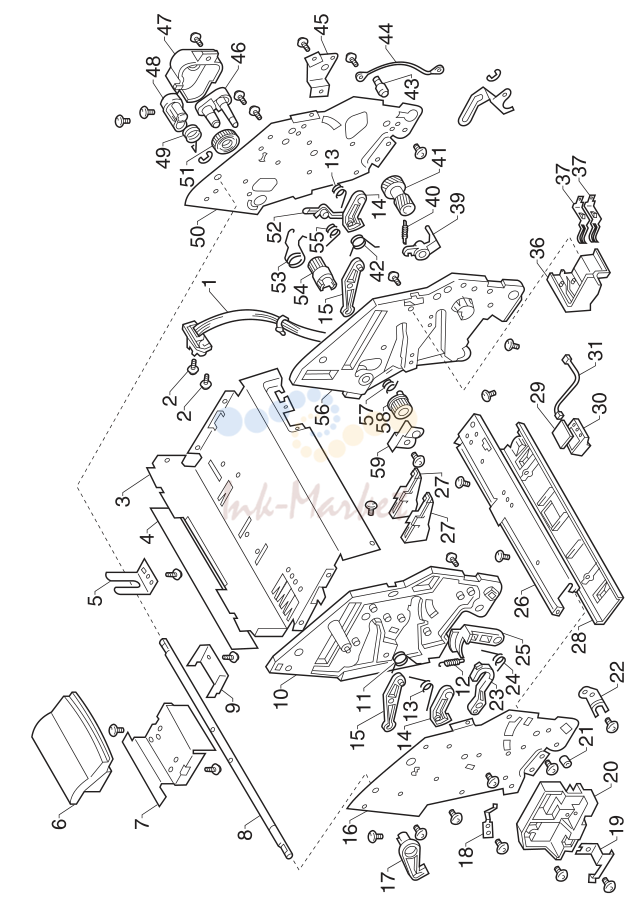

6. Assembly3: Frames2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 12C0129 запросить цену → | 1 Harness | |
| 2 | 12C0130 запросить цену → | 2 ShoulderScrew | |
| 3 | 12C0131 запросить цену → | 1 ReinforcePlate | |
| 4 | 12C0132 запросить цену → | 1 LabelD/CSetting | |
| 5 | 12C0133 запросить цену → | 1 GroundPlate | |
| 6 | 12C0134 запросить цену → | 1 Lever | |
| 7 | 12C0135 запросить цену → | 1 Bracket | |
| 8 | 12C0136 запросить цену → | 1 Shaft | |
| 9 | 12C0137 запросить цену → | 1 Stopper | |
| 10 | 12C0138 запросить цену → | 1 Holder,Left | |
| 11 | 12C0139 запросить цену → | 1 TorsionSpring | |
| 12 | 12C0140 запросить цену → | 1 TorsionSpring | |
| 13 | 12C0141 запросить цену → | 2 TorsionSpring | |
| 14 | 12C0142 запросить цену → | 2 Lever | |
| 15 | 12C0143 запросить цену → | 2 Lever | |
| 16 | 12C0144 запросить цену → | 1 LeftFrame | |
| 17 | 12C0145 запросить цену → | 1 LockLever | |
| 18 | 12C0146 запросить цену → | 1 GroundPlate | |
| 19 | 12C0147 запросить цену → | 1 PlateSpring | |
| 20 | 12C0148 запросить цену → | 1 Holder | |
| 21 | 12C0149 запросить цену → | 1 Axle | |
| 22 | 12C0150 запросить цену → | 1 Bracket | |
| 23 | 12C0151 запросить цену → | 1 Lever | |
| 24 | 12C0152 запросить цену → | 1 TorsionSpring | |
| 25 | 12C0153 запросить цену → | 1 Lever | |
| 26 | 12C0154 запросить цену → | 1 ReinforcePlate | |
| 27 | 12C0155 запросить цену → | 2 Guide | |
| 28 | 12C0156 запросить цену → | 1 Cover | |
| 29 | 12C0157 запросить цену → | 1 PWBoardD,(PWB-D2) | |
| 30 | 12C0158 запросить цену → | 1 Holder | |
| 31 | 12C0159 запросить цену → | 1 Harness | |
| 36 | 12C0164 запросить цену → | 1 Holder | |
| 37 | 12C0165 запросить цену → | 2 Terminal |
7. Assembly3: Frames2,(Cont)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-39 | 12C0167 запросить цену → | 1 Lever | |
| 40 | 12C0168 запросить цену → | 1 TensionSpring | |
| 41 | 12C0169 запросить цену → | 1 Gear20/30T | |
| 42 | 12C0170 запросить цену → | 1 TorsionSpring | |
| 43 | 12C0171 запросить цену → | 1 Axle | |
| 44 | 12C0172 запросить цену → | 1 Harness | |
| 45 | 12C0173 запросить цену → | 1 Bracket | |
| 46 | 12C0174 запросить цену → | 1 Arm | |
| 47 | 12C0175 запросить цену → | 1 Cover | |
| 48 | 12C0176 запросить цену → | 1 LockLever | |
| 49 | 12C0177 запросить цену → | 1 TorsionSpring | |
| 50 | 12C0178 запросить цену → | 1 RightFrame | |
| 51 | 12C0179 запросить цену → | 1 Gear39T | |
| 52 | 12C0180 запросить цену → | 1 Lever | |
| 53 | 12C0181 запросить цену → | 1 TorsionSpring | |
| 54 | 12C0182 запросить цену → | 1 Gear20T | |
| 55 | 12C0183 запросить цену → | 1 TorsionSpring | |
| 56 | 12C0184 запросить цену → | 1 Holder | |
| 57 | 12C0185 запросить цену → | 1 TorsionSpring | |
| 58 | 12C0186 запросить цену → | 1 Gear28T | |
| 59 | 12C0187 запросить цену → | 1 Plate |
8. Assembly4: Drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 12C0821 запросить цену → | 1 BackCheckPawlAssembly | |
| 4 | 12C0191 запросить цену → | 1 Gear25T | |
| 5 | 12C0192 запросить цену → | 1 Gear49T | |
| 6 | 12C0193 запросить цену → | 1 Gear45T | |
| 7 | 12C0194 запросить цену → | 1 Gear30T | |
| 8 | 12C0195 запросить цену → | 1 Gear24T | |
| 9 | 12C0196 запросить цену → | 1 TorsionSpring | |
| 10 | 12C0197 запросить цену → | 1 Gear39T | |
| 11 | 12C0198 запросить цену → | 1 Gear23/78T | |
| 12 | 12C0199 запросить цену → | 1 Gear40T | |
| 13 | 12C0200 запросить цену → | 1 Gear80T | |
| 14 | 12C0201 запросить цену → | 1 Gear30T | |
| 15 | 12C0202 запросить цену → | 1 Gear60T | |
| 16 | 12C0203 запросить цену → | 1 Gear26/56T | |
| 17 | 12C0204 запросить цену → | 1 Gear78T | |
| 18 | 12C0205 запросить цену → | 1 Shaft | |
| 19 | 12C0206 запросить цену → | 2 Bushing | |
| 20 | 12C0207 запросить цену → | 1 Gear20/30T | |
| 21 | 12C0208 запросить цену → | 1 Cover | |
| 22 | 12C0209 запросить цену → | 1 Terminal | |
| 23 | 12C0210 запросить цену → | 1 Terminal | |
| 24 | 12C0211 запросить цену → | 1 TorsionSpring | |
| 25 | 12C0212 запросить цену → | 1 Cover | |
| 26 | 12C0213 запросить цену → | 1 Lever | |
| 27 | 12C0214 запросить цену → | 1 Cover | |
| 28 | 12C0215 запросить цену → | 1 Gear24/36T | |
| 29 | 12C0216 запросить цену → | 1 Gear29T | |
| 30 | 12C0217 запросить цену → | 1 Gear43T | |
| 31 | 12C0218 запросить цену → | 1 Gear24/63T | |
| 32 | 12C0219 запросить цену → | 1 Gear70T | |
| 33 | 12C0220 запросить цену → | 1 Gear45/80T | |
| 34 | 12C0221 запросить цену → | 1 Gear61T | |
| 35 | 12C0222 запросить цену → | 1 Gear30/48T | |
| 36 | 12C0223 запросить цену → | 1 Gear40/48T | |
| 37 | 12C0224 запросить цену → | 1 TensionSpring |
9. Assembly4: Drive(Cont)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-38 | 12C0225 запросить цену → | 1 Lever | |
| 39 | 12C0020 запросить цену → | 2 Motor,(M1/M2),Developer,Transport | |
| 40 | 12C0226 запросить цену → | 1 GroundPlate | |
| 41 | 12C0227 запросить цену → | 1 Bushing | |
| 42 | 12C0228 запросить цену → | 1 ClutchSpring | |
| 43 | 12C0229 запросить цену → | 1 Flange | |
| 44 | 12C0230 запросить цену → | 1 Holder | |
| 45 | 12C0231 запросить цену → | 1 Cover | |
| 46 | 12C0033 запросить цену → | 1 Solenoid,(SL1),PCDrum/ImageTransferBelt | |
| 47 | 12C0232 запросить цену → | 1 ReinforcePlate | |
| 48 | 12C0023 запросить цену → | 1 Motor,(M3),Rack |
10. Assembly5: PaperTake-Up1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 12C0233 запросить цену → | 1 Arbor | |
| 2 | 12C0234 запросить цену → | 1 Lever | |
| 3 | 12C0235 запросить цену → | 1 Holder | |
| 4 | 12C0236 запросить цену → | 1 ClutchSpring | |
| 5 | 12C0237 запросить цену → | 1 Gear28T | |
| 6 | 12C0238 запросить цену → | 2 Bushing | |
| 7 | 12C0239 запросить цену → | 2 TensionSpring | |
| 8 | 12C0240 запросить цену → | 1 Roller,Upper,Timing | |
| 9 | 12C0241 запросить цену → | 1 Roller,Lower,Timing | |
| 10 | 12C0242 запросить цену → | 1 Bushing | |
| 11 | 12C0243 запросить цену → | 1 Lever,Left | |
| 12 | 12C0244 запросить цену → | 1 Cam,Left | |
| 13 | 12C0245 запросить цену → | 3 Pin | |
| 14 | 12C0246 запросить цену → | 1 Shaft | |
| 15 | 12C0247 запросить цену → | 2 Roll | |
| 16 | 12C0025 запросить цену → | 1 Roller,Take-up,Bin1 | |
| 17 | 12C0248 запросить цену → | 1 GroundPlate | |
| 18 | 12C0249 запросить цену → | 1 Cam,Right | |
| 19 | 12C0250 запросить цену → | 1 LabelJamRemoval | |
| 20 | 12C0251 запросить цену → | 1 Guide | |
| 21 | 12C0252 запросить цену → | 1 Cover | |
| 22 | 12C0253 запросить цену → | 1 Lever,Right | |
| 23 | 12C0254 запросить цену → | 1 Bushing | |
| 24 | 12C0035 запросить цену → | 1 Solenoid,(SL3),PaperTake-up1 | |
| 25 | 12C0030 запросить цену → | 1 Solenoid,(SL4),Transport | |
| 26 | 12C0255 запросить цену → | 1 Gear48/69T | |
| 27 | 12C0256 запросить цену → | 1 ClutchSpring | |
| 28 | 12C0257 запросить цену → | 1 Holder | |
| 29 | 12C0258 запросить цену → | 1 Arbor | |
| 30 | 12C0259 запросить цену → | 1 Gear49T | |
| 31 | 12C0260 запросить цену → | 1 Holder | |
| 32 | 12C0261 запросить цену → | 1 Gear72T | |
| 33 | 12C0262 запросить цену → | 1 Cover | |
| 34 | 12C0263 запросить цену → | 1 Gear25/30T | |
| 35 | 12C0264 запросить цену → | 1 Gear24/32T | |
| 36 | 12C0265 запросить цену → | 1 ClutchSpring | |
| 37 | 12C0266 запросить цену → | 1 Gear30T |

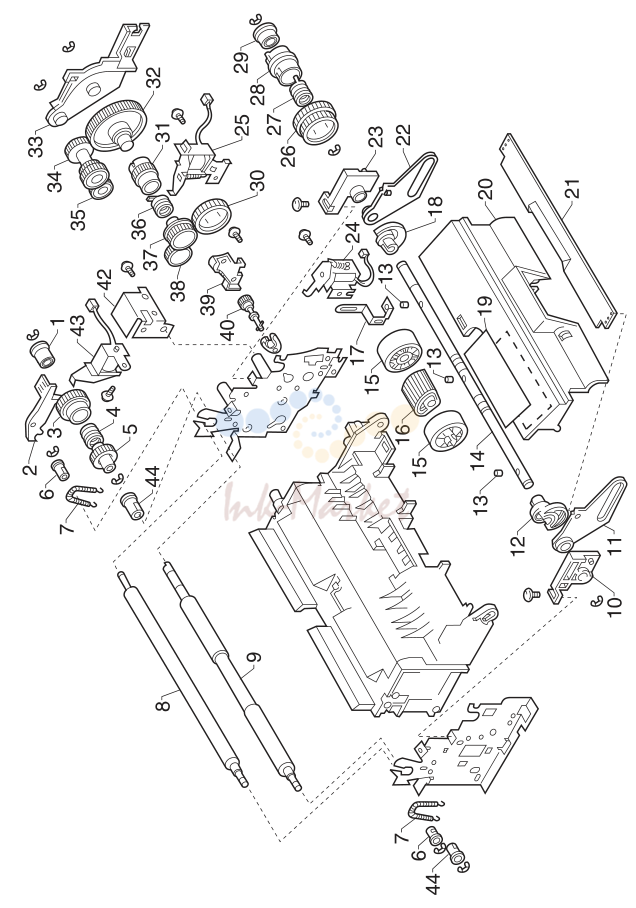

11. Assembly5: PaperTake-Up1,(Cont)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-38 | 12C0267 запросить цену → | 1 Gear29T | |
| 39 | 12C0268 запросить цену → | 1 Bushing | |
| 40 | 12C0269 запросить цену → | 1 Gear23T | |
| 41 | 12C0270 запросить цену → | 1 Bushing | |
| 42 | 12C0271 запросить цену → | 1 Bracket,Solenoid | |
| 43 | 12C0031 запросить цену → | 1 Solenoid,(SL2),Synchronizing | |
| 44 | 12C0272 запросить цену → | 2 Bushing |

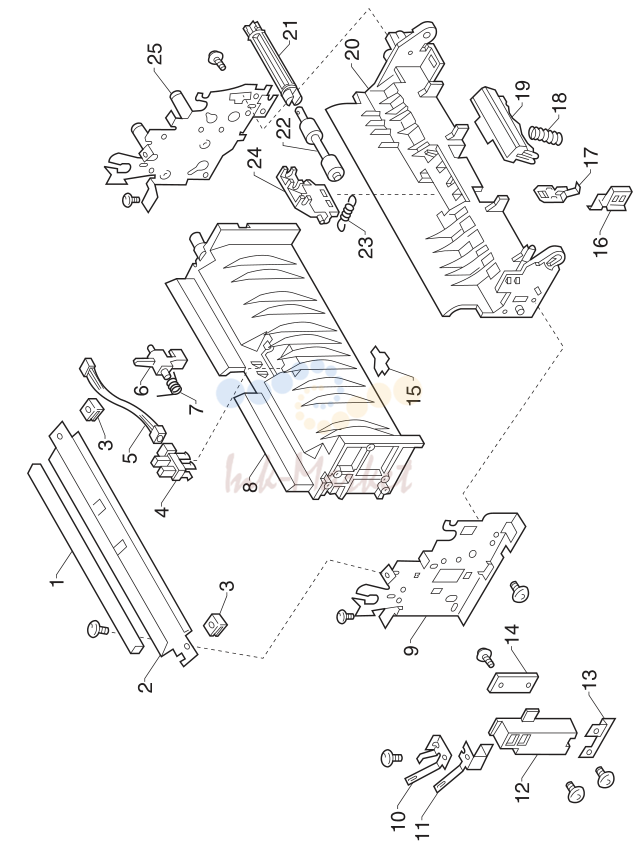

12. Assembly6: PaperTake-Up2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 12C0273 запросить цену → | 1 Sponge,Cleaner | |
| 2 | 12C0274 запросить цену → | 1 Guide | |
| 3 | 12C0275 запросить цену → | 2 Spacer | |
| 4 | 12C0042 запросить цену → | 1 PhotoInterrupter,(PC1),PaperSynchronizing | |
| 5 | 12C0276 запросить цену → | 1 Harness | |
| 6 | 12C0277 запросить цену → | 1 Actuator | |
| 7 | 12C0278 запросить цену → | 1 TorsionSpring | |
| 8 | 12C0279 запросить цену → | 1 Guide | |
| 9 | 12C0280 запросить цену → | 1 LeftFrame | |
| 10 | 12C0281 запросить цену → | 1 Terminal | |
| 11 | 12C0282 запросить цену → | 1 Terminal | |
| 12 | 12C0283 запросить цену → | 1 Holder,PWB-R | |
| 13 | 12C0284 запросить цену → | 1 GroundPlate | |
| 14 | 12C0005 запросить цену → | 1 PWBoard,(PWB-R1),RegisterBoard | |
| 15 | 12C0285 запросить цену → | 1 Stopper | |
| 16 | 12C0286 запросить цену → | 1 Stopper | |
| 17 | 12C0287 запросить цену → | 1 GroundPlate | |
| 18 | 12C0288 запросить цену → | 1 PressureSpring | |
| 19 | 12C0016 запросить цену → | 1 Separator | |
| 20 | 12C0289 запросить цену → | 1 Guide | |
| 21 | 12C0290 запросить цену → | 1 Joint | |
| 22 | 12C0291 запросить цену → | 1 Roller | |
| 23 | 12C0292 запросить цену → | 1 TensionSpring | |
| 24 | 12C0293 запросить цену → | 1 Lever | |
| 25 | 12C0294 запросить цену → | 1 RightFrame |
13. Assembly7: ImageTransferBelt
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 12C0385 запросить цену → | 2 Bushing | |
| 2 | 12C0386 запросить цену → | 2 Ring | |
| 3 | 12C0387 запросить цену → | 1 Holder | |
| 4 | 12C0388 запросить цену → | 1 Terminal | |
| 5 | 12C0389 запросить цену → | 1 Lever | |
| 6 | 12C0390 запросить цену → | 1 TorsionSpring | |
| 7 | 12C0391 запросить цену → | 1 Plate | |
| 8 | 12C0392 запросить цену → | 1 Gear16T | |
| 9 | 12C0393 запросить цену → | 1 Sheet | |
| 10 | 12C0012 запросить цену → | 1 TransferRoller-2nd | |
| 11 | 12C0394 запросить цену → | 1 LeftFrame | |
| 12 | 12C0395 запросить цену → | 1 Gear16T | |
| 13 | 12C0396 запросить цену → | 1 Gear16T | |
| 14 | 12C0397 запросить цену → | 2 TensionSpring | |
| 15 | 12C0398 запросить цену → | 2 Lever | |
| 16 | 12C0399 запросить цену → | 1 TorsionSpring | |
| 17 | 12C0400 запросить цену → | 1 Lever | |
| 18 | 12C0401 запросить цену → | 1 Holder | |
| 19 | 12C0402 запросить цену → | 2 Slider | |
| 20 | 12C0403 запросить цену → | 2 PressureSpring | |
| 21 | 12C0404 запросить цену → | 1 Terminal | |
| 22 | 12C0405 запросить цену → | 2 Cam | |
| 23 | 12C0406 запросить цену → | 2 Bushing | |
| 24 | 12C0407 запросить цену → | 1 Holder | |
| 25 | 12C0408 запросить цену → | 1 Cam | |
| 27 | 12C0410 запросить цену → | 1 Brake | |
| 32 | 12C0415 запросить цену → | 1 Shaft | |
| 33 | 12C0416 запросить цену → | 1 Bracket | |
| 34 | 12C0032 запросить цену → | 1 Solenoid,(SL5) | |
| 35 | 12C0417 запросить цену → | 1 Arbor | |
| 36 | 12C0418 запросить цену → | 1 Holder | |
| 37 | 12C0419 запросить цену → | 1 ClutchSpring |
14. Assembly9: TransferRoller(Cont)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-38 | 12C0420 запросить цену → | 1 Gear26T | |
| 39 | 12C0421 запросить цену → | 1 Washer | |
| 40 | 12C0422 запросить цену → | 1 TorsionSpring | |
| 41 | 12C0423 запросить цену → | 1 Holder | |
| 42 | 12C0424 запросить цену → | 1 Lever | |
| 43 | 12C0425 запросить цену → | 1 CamGear16T | |
| 44 | 12C0426 запросить цену → | 1 Gear28T | |
| 45 | 12C0427 запросить цену → | 1 Gear16T | |
| 46 | 12C0428 запросить цену → | 1 RightFrame | |
| 47 | 12C0429 запросить цену → | 1 Shaft | |
| 48 | 12C0014 запросить цену → | 1 ImageTransferRollAssembly,AlsoIncludedin |
15. Assembly10: PaperTransport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 12C0430 запросить цену → | 1 TransportBelts | |
| 2 | 12C0431 запросить цену → | 2 Roll | |
| 3 | 12C0432 запросить цену → | 1 Roll | |
| 4 | 12C0433 запросить цену → | 1 Roller | |
| 5 | 12C0434 запросить цену → | 1 Harness | |
| 6 | 12C0435 запросить цену → | 1 Bracket,Connector | |
| 7 | 12C0436 запросить цену → | 1 Harness | |
| 8 | 12C0437 запросить цену → | 1 PlateSpring | |
| 9 | 12C0438 запросить цену → | 1 Bracket | |
| 10 | 12C0439 запросить цену → | 1 Harness | |
| 11 | 12C0440 запросить цену → | 1 Duct | |
| 12 | 12C0441 запросить цену → | 4 Seal | |
| 13 | 12C0442 запросить цену → | 1 Guide,Right | |
| 14 | 12C0042 запросить цену → | 1 PhotoInterrupter,(PC9) | |
| 15 | 12C0443 запросить цену → | 1 AuxiliaryPlate | |
| 16 | 12C0444 запросить цену → | 1 Cover | |
| 17 | 12C0445 запросить цену → | 1 Guide,Left | |
| 18 | 12C0446 запросить цену → | 1 Support | |
| 19 | 12C0447 запросить цену → | 2 Bushing | |
| 20 | 12C0448 запросить цену → | 1 GroundPlate | |
| 21 | 12C0024 запросить цену → | 1 FanMotor,(M7) | |
| 22 | 12C0499 запросить цену → | 1 Duct | |
| 23 | 12C0500 запросить цену → | 1 Duct | |
| 24 | 12C0501 запросить цену → | 2 Seal | |
| 25 | 12C0502 запросить цену → | 2 Seal | |
| 26 | 12C0503 запросить цену → | 1 GuidePlate | |
| 27 | 12C0504 запросить цену → | 1 Gear18T | |
| 28 | 12C0072 запросить цену → | 1 Stopper |
16. Assembly11: Rack
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 12C0506 запросить цену → | 1 Knob | |
| 2 | 12C0507 запросить цену → | 1 Gear24T | |
| 3 | 12C0508 запросить цену → | 1 Bushing | |
| 4 | 12C0509 запросить цену → | 1 ReinforcePlate | |
| 5 | 12C0510 запросить цену → | 3 Bushing | |
| 6 | 12C0511 запросить цену → | 1 Gear34T | |
| 7 | 12C0512 запросить цену → | 1 Gear42T | |
| 8 | 12C0513 запросить цену → | 1 Shaft | |
| 9 | 12C0514 запросить цену → | 1 Guide | |
| 10 | 12C0515 запросить цену → | 1 Guide | |
| 11 | 12C0516 запросить цену → | 1 Washer | |
| 12 | 12C0517 запросить цену → | 1 Holder | |
| 13 | 12C0518 запросить цену → | 1 AxlePlate | |
| 14 | 12C0519 запросить цену → | 2 Terminal | |
| 15 | 12C0520 запросить цену → | 1 Terminal | |
| 16 | 12C0521 запросить цену → | 4 Terminal | |
| 17 | 12C0522 запросить цену → | 4 Terminal | |
| 18 | 12C0523 запросить цену → | 4 Terminal | |
| 19 | 12C0524 запросить цену → | 1 Guide,Left | |
| 20 | 12C0525 запросить цену → | 12 Terminal | |
| 21 | 12C0526 запросить цену → | 4 Label | |
| 22 | 12C0527 запросить цену → | 1 LabelMagenta | |
| 23 | 12C0528 запросить цену → | 4 Plate | |
| 24 | 12C0529 запросить цену → | 1 CartridgeKey,Magenta | |
| 25 | 12C0530 запросить цену → | 4 Guide,Cartridge | |
| 26 | 12C0531 запросить цену → | 1 LabelCyan | |
| 27 | 12C0532 запросить цену → | 1 CartridgeKey,Cyan | |
| 28 | 12C0533 запросить цену → | 1 LabelBlack | |
| 29 | 12C0534 запросить цену → | 1 GroundPlate | |
| 30 | NP AdjustingPlate | ||
| 31 | 12C0536 запросить цену → | 1 Frame | |
| 32 | 12C0537 запросить цену → | 1 CartridgeKey,Yellow | |
| 33 | 12C0538 запросить цену → | 1 LabelYellow | |
| 34 | 12C0539 запросить цену → | 4 PlateSpring | |
| 35 | 12C0540 запросить цену → | 4 PlateSpring | |
| 36 | 12C0541 запросить цену → | 1 CartridgeKey,Black | |
| 37 | 12C0542 запросить цену → | 4 AxlePlate |

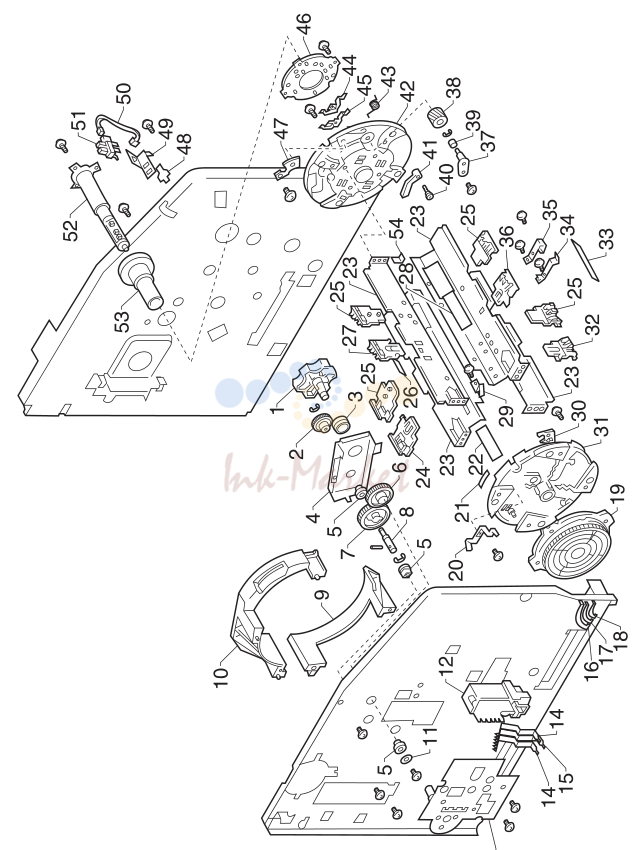

17. Assembly11: Rack(Cont)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-38 | 12C0543 запросить цену → | 4 Gear24T | |
| 39 | 12C0544 запросить цену → | 4 Roll | |
| 40 | 12C0545 запросить цену → | 4 ShoulderScrew | |
| 41 | 12C0546 запросить цену → | 4 Lever | |
| 42 | 12C0547 запросить цену → | 1 Frame | |
| 43 | 12C0548 запросить цену → | 4 TorsionSpring | |
| 44 | 12C0549 запросить цену → | 4 Terminal | |
| 45 | 12C0550 запросить цену → | 4 Terminal | |
| 46 | 12C0551 запросить цену → | 1 Guide,Right | |
| 47 | NP AdjustingPlate | ||
| 48 | 12C0072 запросить цену → | 1 Stopper | |
| 49 | 12C0554 запросить цену → | 1 Bracket,PhotoInterrupter | |
| 50 | 12C0555 запросить цену → | 2 Harness | |
| 51 | 12C0042 запросить цену → | 2 PhotoInterrupter(PC4),RackHome(PC4), | |
| 52 | 12C0008 запросить цену → | 1 PWBoard-B,(PWB-B) | |
| 53 | 12C0556 запросить цену → | 1 Axle | |
| 54 | 12C0557 запросить цену → | 1 PolyesterFilm |
18. Assembly12: Fuser1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 12C0558 запросить цену → | 1 Cover,Upper | |
| 2 | 12C0560 запросить цену → | 1 GuidePlate | |
| 3 | 12C0563 запросить цену → | 1 Label | |
| 4 | 12C0564 запросить цену → | 1 Cover,Left | |
| 5 | 12C0572 запросить цену → | 1 Holder | |
| 6 | 12C0573 запросить цену → | 1 Cover,Right | |
| 7 | 12C0575 запросить цену → | 1 Fuser,120V,IncludesImageTransferRoll | |
| 7 | 12C0576 запросить цену → | 1 Fuser,240V,IncludesImageTransferRoll |

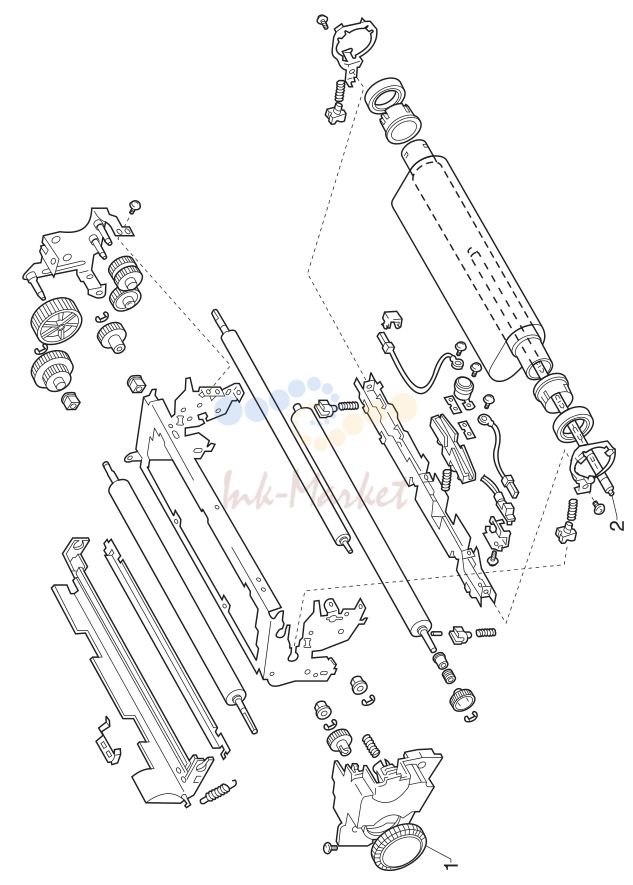

19. Assembly13: Fuser2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 12C0596 запросить цену → | 1 Knob | |
| 2 | 12C0610 запросить цену → | 1 TubeLamp,(H1),110V | |
| 2 | 12C0611 запросить цену → | 1 TubeLamp,(H1),240V |
20. Assembly14: Fuser/Exit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 12C0625 запросить цену → | 1 Gear30/46T | |
| 2 | 12C0626 запросить цену → | 1 Shaft | |
| 3 | 12C0627 запросить цену → | NP TorsionSpring | |
| 4 | 12C0628 запросить цену → | NP Guide | |
| 5 | 12C0629 запросить цену → | NP Guide | |
| 6 | 12C0630 запросить цену → | NP Shaft | |
| 7 | 12C0631 запросить цену → | NP Roll | |
| 8 | 12C0632 запросить цену → | NP Holder,Roll | |
| 9 | 12C0633 запросить цену → | NP NeutralizingBrush | |
| 10 | 12C0634 запросить цену → | NP Bushing | |
| 11 | 12C0635 запросить цену → | NP TorsionSpring | |
| 12 | 12C0636 запросить цену → | NP Actuator | |
| 13 | 12C0637 запросить цену → | NP Guide | |
| 14 | 12C0638 запросить цену → | NP Roller | |
| 15 | 12C0639 запросить цену → | NP Gear15T | |
| 16 | 12C0640 запросить цену → | NP GroundPlate | |
| 17 | 12C0641 запросить цену → | NP Bracket | |
| 18 | 12C0642 запросить цену → | NP Label | |
| 19 | 12C0643 запросить цену → | NP Lever | |
| 20 | 12C0644 запросить цену → | 2 Rail | |
| 21 | 12C0645 запросить цену → | 1 Knob | |
| 22 | 12C0646 запросить цену → | 2 AxlePlate | |
| 23 | 12C0647 запросить цену → | 1 LockPlate | |
| 24 | 12C0648 запросить цену → | 1 TorsionSpring | |
| 25 | 12C0649 запросить цену → | 2 Rail | |
| 26 | 12C0650 запросить цену → | 2 Rail | |
| 27 | 12C0651 запросить цену → | 1 Bracket | |
| 28 | 12C0652 запросить цену → | 2 ShoulderScrew | |
| 29 | 12C0653 запросить цену → | 1 Harness | |
| 30 | 12C0654 запросить цену → | 1 Cover,Front | |
| 31 | 12C0655 запросить цену → | 1 Thermistor,(TH2) | |
| 32 | 12C0656 запросить цену → | 1 Holder,Connector | |
| 33 | 12C0657 запросить цену → | 1 Frame |

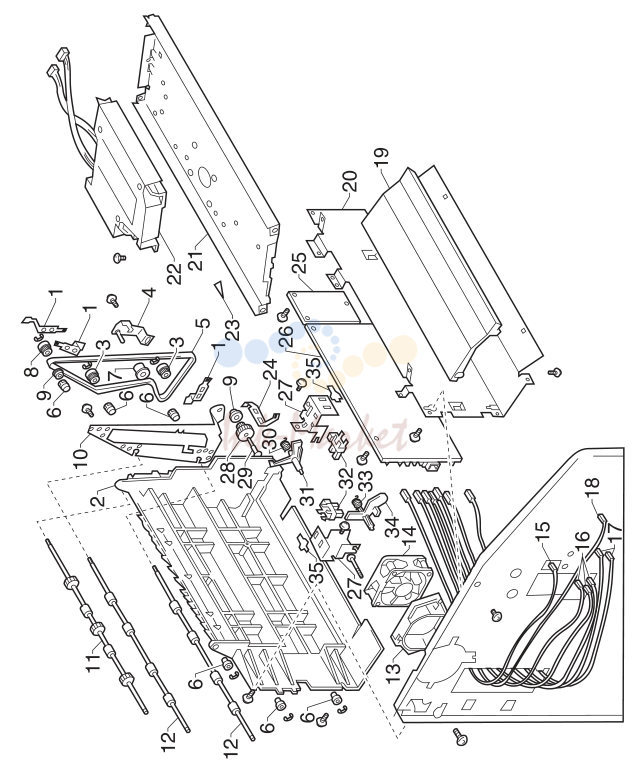

21. Assembly15: Exit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 12C0658 запросить цену → | 3 GroundPlate | |
| 2 | 12C0659 запросить цену → | 1 Guide | |
| 3 | 12C0660 запросить цену → | 2 Pulley16T | |
| 4 | 12C0661 запросить цену → | 1 AxlePlate,Pulley | |
| 5 | 12C0662 запросить цену → | 1 TimingBelt | |
| 6 | 12C0663 запросить цену → | 6 Bushing | |
| 7 | 12C0664 запросить цену → | 1 Pulley | |
| 8 | 12C0665 запросить цену → | 1 Pulley | |
| 9 | 12C0666 запросить цену → | 2 Stopper | |
| 10 | 12C0667 запросить цену → | 1 Frame | |
| 11 | 12C0668 запросить цену → | 1 Roller | |
| 12 | 12C0669 запросить цену → | 2 Roller | |
| 13 | 12C0670 запросить цену → | 1 Duct | |
| 14 | 12C0022 запросить цену → | 1 FanMotor,(M5) | |
| 15 | 12C0671 запросить цену → | 1 Harness | |
| 16 | 12C0672 запросить цену → | 3 Harness | |
| 17 | 12C0673 запросить цену → | 2 Harness | |
| 18 | 12C0674 запросить цену → | 1 Harness | |
| 19 | 12C0675 запросить цену → | 1 Duct | |
| 20 | 12C0676 запросить цену → | 1 Bracket,PWB-HV | |
| 21 | 12C0677 запросить цену → | 1 Bracket,P/H | |
| 22 | 12C0011 запросить цену → | 1 PrintheadAssembly | |
| 23 | 12C0104 запросить цену → | 1 Label | |
| 24 | 12C0679 запросить цену → | 1 GroundPlate | |
| 25 | 12C0004 запросить цену → | 1 PWBoard-F,(PWB-F) | |
| 26 | 12C0007 запросить цену → | 1 PWB-HV | |
| 27 | 12C0680 запросить цену → | 2 Bracket,PhotoInterrupter | |
| 28 | 12C0681 запросить цену → | 1 Gear16/23t | |
| 29 | 12C0682 запросить цену → | 1 Shaft | |
| 30 | 12C0683 запросить цену → | 1 TorsionSpring | |
| 31 | 12C0684 запросить цену → | 1 Actuator | |
| 32 | 12C0042 запросить цену → | 2 PhotoInterrupter,(PC3/8) | |
| 33 | 12C0685 запросить цену → | 1 TorsionSpring | |
| 34 | 12C0686 запросить цену → | 1 Actuator | |
| 35 | 12C0072 запросить цену → | 2 Stopper |
22. Assembly16: ElectricalParts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 12C0688 запросить цену → | 1 Harness | |
| 2 | 12C0009 запросить цену → | 1 PWB-PU,(PU1),120V | |
| 2 | 12C0010 запросить цену → | 1 PWB-PU,(PU1),240V | |
| 3 | 12C0689 запросить цену → | 1 Bracket | |
| 4 | 12C0690 запросить цену → | 1 Harness | |
| 5 | 12C0691 запросить цену → | 1 Bracket,PWB-PU | |
| 6 | 12C0034 запросить цену → | 1 Solenoid,(SL6) | |
| 7 | 12C0019 запросить цену → | 1 Motor,(M6) | |
| 8 | 12C0692 запросить цену → | 1 Bracket,FanMotor | |
| 9 | 12C0693 запросить цену → | 1 Bracket,Solenoid | |
| 10 | 12C0694 запросить цену → | 1 Bracket | |
| 11 | 12C0037 запросить цену → | 1 Switch,(S1) | |
| 12 | 11D0328 запросить цену → | 1 PowerCord,U.S,Canada,APG(LV),LAD(LV) | |
| 12 | 11D0333 запросить цену → | 1 PowerCord,Denmark | |
| 12 | 11D0334 запросить цену → | 1 PowerCord,Europe,England | |
| 12 | 11D0334 запросить цену → | 1 PowerCord,France | |
| 12 | 11D0334 запросить цену → | 1 PowerCord,Germany | |
| 12 | 11D0335 запросить цену → | 1 PowerCord,Italy | |
| 12 | 11D0334 запросить цену → | 1 PowerCord,Spain | |
| 12 | 11D0336 запросить цену → | 1 PowerCord,Swiss/French | |
| 12 | 11D0336 запросить цену → | 1 PowerCord,Swiss/German | |
| 12 | 11D0336 запросить цену → | 1 PowerCord,Swiss/Italian | |
| 12 | 11D0337 запросить цену → | 1 PowerCord,U.K. | |
| 12 | 11D0338 запросить цену → | 1 PowerCord,Israel | |
| 12 | 11D0339 запросить цену → | 1 PowerCord,SouthAfrica | |
| 12 | 11D0334 запросить цену → | 1 PowerCord,Belgium | |
| 12 | 11D0330 запросить цену → | 1 PowerCord,Argentina | |
| 12 | 11D0331 запросить цену → | 1 PowerCord,Brazil | |
| 12 | 11D0332 запросить цену → | 1 PowerCord,Chile | |
| 12 | 11D0329 запросить цену → | 1 PowerCord,Peru | |
| 13 | 12C0697 запросить цену → | 1 Harness | |
| 14 | 12C0698 запросить цену → | 1 Bracket,Microswitch | |
| 15 | 12C0038 запросить цену → | 2 Microswitch,(S2/3) | |
| 16 | 12C0042 запросить цену → | 1 PhotoInterrupter,(PC12) | |
| 17 | 12C0699 запросить цену → | 1 Bracket,PhotoInterrupter | |
| 18 | 12C0072 запросить цену → | 1 Stopper | |
| 19 | 12C0701 запросить цену → | 1 Harness |
Каталог очень большой (701 позиций). Показаны первые 22 узлов со схемами; полный список доступен по запросу.
