Lexmark MX81x / MX71x MFP (7463) — каталог запчастей со схемами

Содержание

• 1. 3 Wipe the areas shown below, and let them dry.
• 2. Assembly 1: Covers (MX71x)
• 3. Assembly 2: Covers (MX81x)
• 4. Assembly 3: Paper path
• 5. Assembly 4: Fusers
• 6. Assembly 5: Electronics
• 7. Assembly 6: Drive motors
• 8. Assembly 7: Duplex
• 9. Assembly 8: Frame
• 10. Assembly 9: Control panel (MX71x)
• 11. Assembly 10: Control panel 10 inch display (MX81x)
• 12. Assembly 11: Paper tray
• 13. Assembly 13: ADF covers

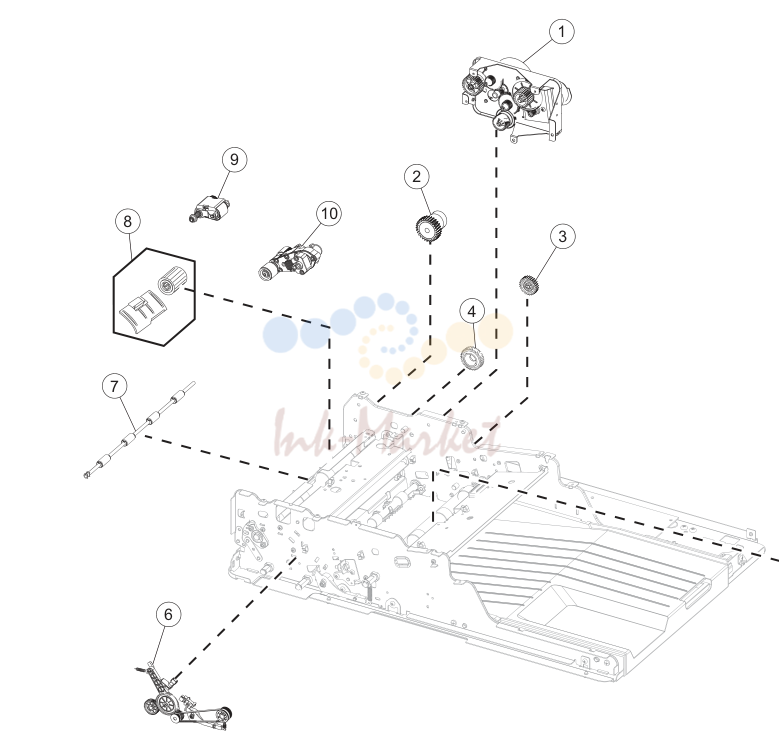

• 14. Assembly 14: ADF mechanical
• 15. Assembly 15: ADF electronics
• 16. Assembly 16: Flatbed scanner (MX710 and MX711)
• 17. Assembly 17: Flatbed scanner (MX810, MX811 and MX812)
• 18. Assembly 18: Input options (MX710 and MX711)
• 19. Assembly 19: Input options (MX810, MX811 and MX812)
• 20. Assembly 21: 550-sheet tray option (MX710 and MX711)
• 21. Assembly 22: 550-sheet tray option (MX810, MX811, MX812)
• 22. Assembly 23: High capacity input tray option 1 (MX710 and
• 23. Assembly 25: High capacity input tray option 3 (MX810,

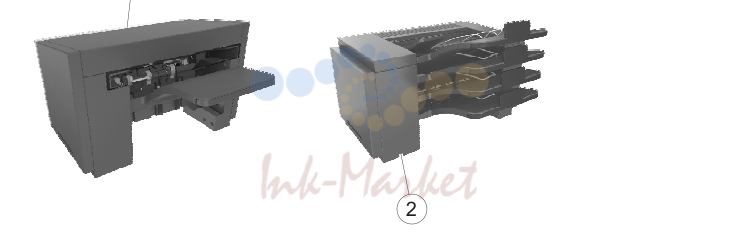

• 24. Assembly 27: Output options (MX810, MX811, and MX812)
• 25. Assembly 28: Staple finisher option 1
• 26. Assembly 29: Staple finisher option 2
• 27. Assembly 30: Mailbox option 1
• 28. Assembly 31: Mailbox option 2
• 29. Assembly 32: Offset stacker option 1
• 30. Assembly 33: Offset stacker option 2

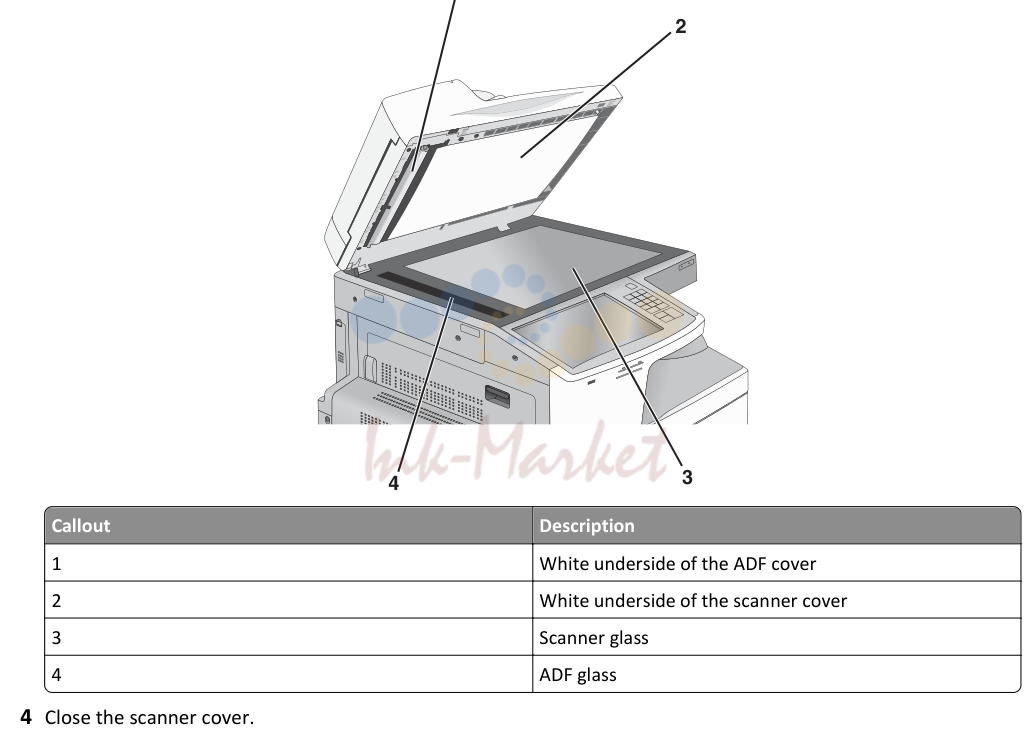

1. 3 Wipe the areas shown below, and let them dry.

№	Артикул	Альт. артикул	Описание
3			Wipe the areas shown below, and let them dry.
1			White underside of the ADF cover
2			White underside of the scanner cover
3			Scanner glass
4			ADF glass
4			Close the scanner cover.
1			Open the front door.
2			Slide the release lever to the left to unlock the cover.
3			Open the cover.
4			Locate the printhead wipers.
5			Gently pull the printhead wiper out until it stops, and then slowly slide it back into place.
6			Close the cover.
7			Slide the release lever to the right to lock the cover.
8			Close the front door.

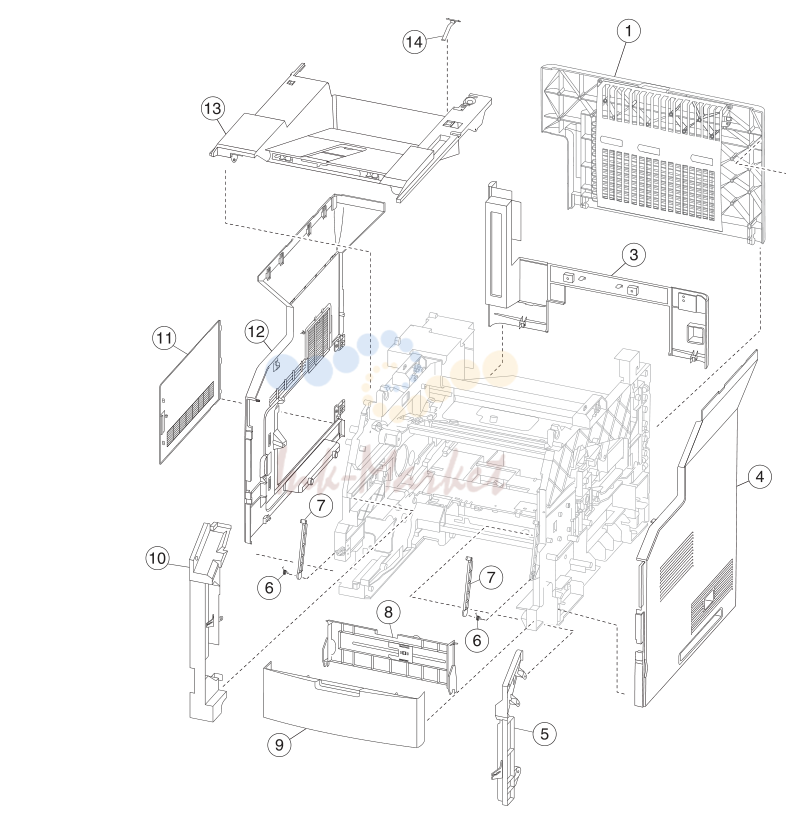

2. Assembly 1: Covers (MX71x)

№	Артикул	Альт. артикул	Описание
1	40X7678 запросить цену →		1 1 Rear door See “Rear door removal” on page 307.
2	40X7726 запросить цену →		1 1 Rear door support N/A
3	40X7904 запросить цену →		1 1 Rear lower cover See “Rear lower cover removal” on
4	40X7907 запросить цену →		1 1 Right cover See “Right cover removal (MX71x)” on
5	40X7897 запросить цену →		1 1 Right inner cover See “Right inner cover removal (MX71x)”
6	40X7690 запросить цену →		2 1 Torsion spring N/A
7	40X7894 запросить цену →		2 1 Front door support link N/A
8	40X7895 запросить цену →		1 1 MPF tray See “MPF tray removal” on page 333.
9	40X7898 запросить цену →		1 1 Front door See “Front door removal” on page 316.
10	40X7896 запросить цену →		1 1 Inner left cover See “Left inner cover removal” on
11	40X7949 запросить цену →		1 1 Controller board access cover See “Controller board access cover
12	40X7906 запросить цену →		1 1 Left cover See “Left cover removal (MX71x)” on
13	40X7905 запросить цену →		1 1 Standard bin cover See “Standard bin cover removal
14	40X7604 запросить цену →		2 1 Output bin guide N/A

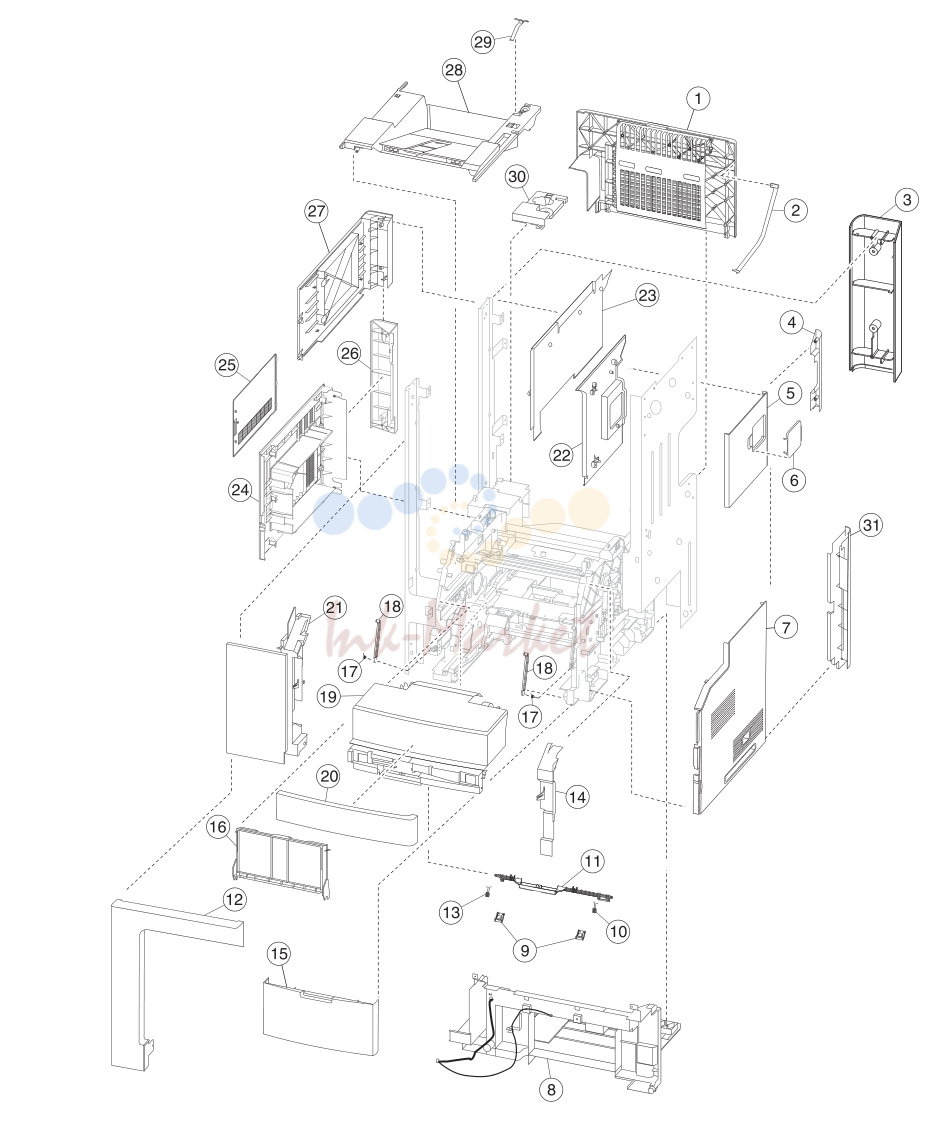

3. Assembly 2: Covers (MX81x)

№	Артикул	Альт. артикул	Описание
1	40X7939 запросить цену →		1 1 Rear door See “Rear door removal” on
2	40X7726 запросить цену →		1 1 Rear door support N/A
3	40X7924 запросить цену →		1 1 Column left rear cover N/A
4	40X8368 запросить цену →		1 1 Column right rear cover N/A
5	40X7925 запросить цену →		1 1 Column right outer cover See “Column right outer
6	40X7946 запросить цену →		1 1 Stapler door with beacon N/A
7	40X7930 запросить цену →		1 1 Right cover See “Right cover removal
8	40X7934 запросить цену →		1 1 Rear lower door with beacon See “Rear lower door
9	40X7947 запросить цену →		2 1 Cartridge door latch bracket N/A
10	40X7731 запросить цену →		1 1 Torsion spring N/A
11	40X7937 запросить цену →		1 1 Cartridge door latch N/A
12	40X7928 запросить цену →		1 1 Column left front cover See “Column left front cover
13	40X7730 запросить цену →		1 1 Torsion spring N/A
14	40X7913 запросить цену →		2 1 Right inner cover N/A
15	40X8037 запросить цену →		1 1 Front door See “Front door removal” on
16	40X7725 запросить цену →		1 1 MPF tray See “MPF tray removal” on
17	40X7690 запросить цену →		2 1 Torsion spring N/A
18	40X7715 запросить цену →		2 1 Front door support link N/A
19	40X7938 запросить цену →		2 1 Cartridge door with beacon See “Cartridge door removal”
20	40X7950 запросить цену →		1 1 Cartridge door front cover N/A
21	40X7914 запросить цену →		1 1 Left inner cover N/A
22	40X7926 запросить цену →		1 1 Column right inner cover See “Column right inner
23	40X7929 запросить цену →		1 1 Column left inner cover N/A
24	40X7931 запросить цену →		1 1 Left cover See “Left cover removal
25	40X7951 запросить цену →		1 1 Controller board access cover See “Controller board access
26	40X7932 запросить цену →		1 1 Left rear cover N/A
27	40X7927 запросить цену →		2 1 Column left outer cover See “Column left outer cover
28	40X7940 запросить цену →		1 1 Standard bin cover See “Standard bin cover
29	40X7604 запросить цену →		1 1 Output bin guide N/A
30	40X7945 запросить цену →		1 1 Sensor bin cover See “Output bin sensor cover
31	40X7933 запросить цену →		1 1 Right rear cover N/A

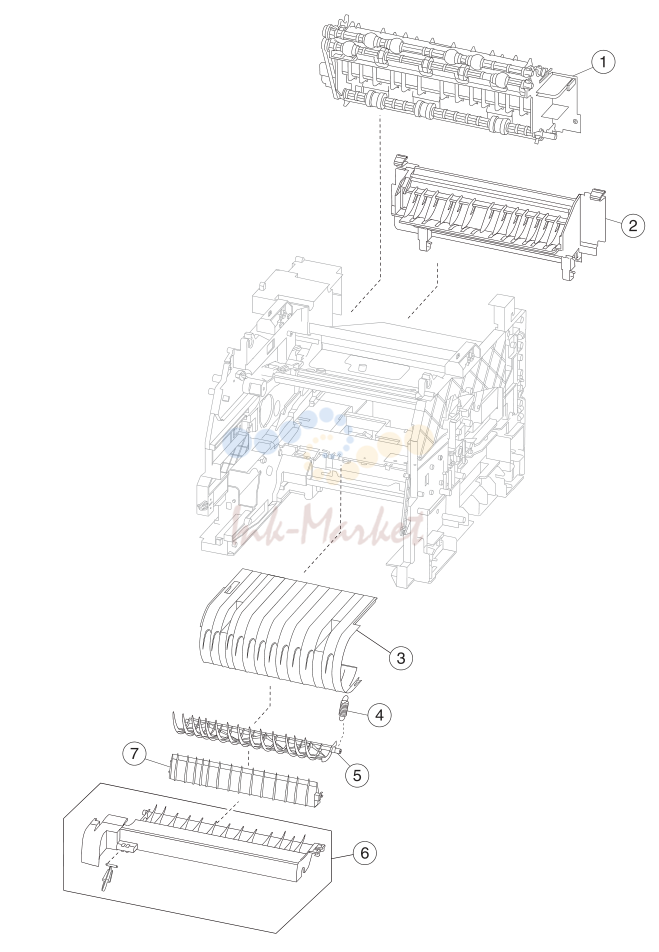

4. Assembly 3: Paper path

№	Артикул	Альт. артикул	Описание
1	40X7602		1 1 Upper redrive See “Upper redrive removal” on page 363.
2	40X7588 запросить цену →		1 1 Fuser access door (MX81x) See “Fuser access door removal” on
2	40X8399 запросить цену →		1 1 Fuser access door (MX71x) See “Fuser access door removal” on
3	40X7587 запросить цену →		1 1 Inner guide deflector See “Inner guide deflector removal” on
4	40X7585 запросить цену →		1 1 Recoil spring N/A
5	40X7584 запросить цену →		1 1 Duplex exit diverter See “Duplex exit diverter removal” on
6	40X7583		1 1 Media turn guide See “Media turn guide removal” on
7	40X7586 запросить цену →		1 1 Media vertical guide See “Media vertical guide removal” on

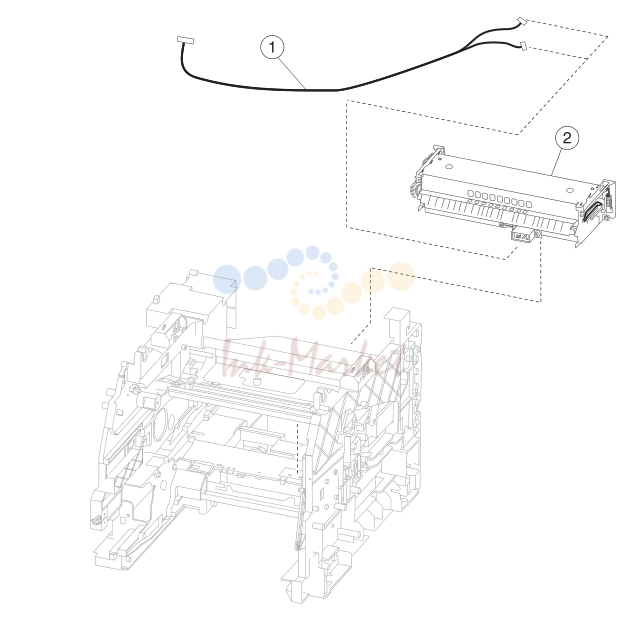

5. Assembly 4: Fusers

№	Артикул	Альт. артикул	Описание
1	40X7577 запросить цену →		Fuser data cable N/A
2	40X7743 запросить цену →		1 1 MX81x Return Program Fuser Type 00, See “Fuser
2	40X7744 ✓ в наличии		1 1 MX81x Return Program Fuser Type 01, See “Fuser
2	40X7745 запросить цену →		1 1 MX81x Return Program Fuser Type 02, 100V A4 See “Fuser
2	40X7581 запросить цену →		1 1 MX81x Return Program Fuser Type 03, See “Fuser
2	40X7734 запросить цену →		1 1 MX81x Return Program Fuser Type 04, See “Fuser
2	40X8016 запросить цену →		1 1 MX81x Fuser Type 05, 110-120V Letter See “Fuser
2	40X8017		1 1 MX81x Fuser Type 06, 220-240V A4 See “Fuser
2	40X8018 запросить цену →		1 1 MX81x Fuser Type 07, 100V A4 See “Fuser
2	40X8019 запросить цену →		1 1 MX81x Fuser Type 08, 110-120V A4 See “Fuser
2	40X8020 запросить цену →		1 1 MX81x Fuser Type 09, 220-240V Letter See “Fuser

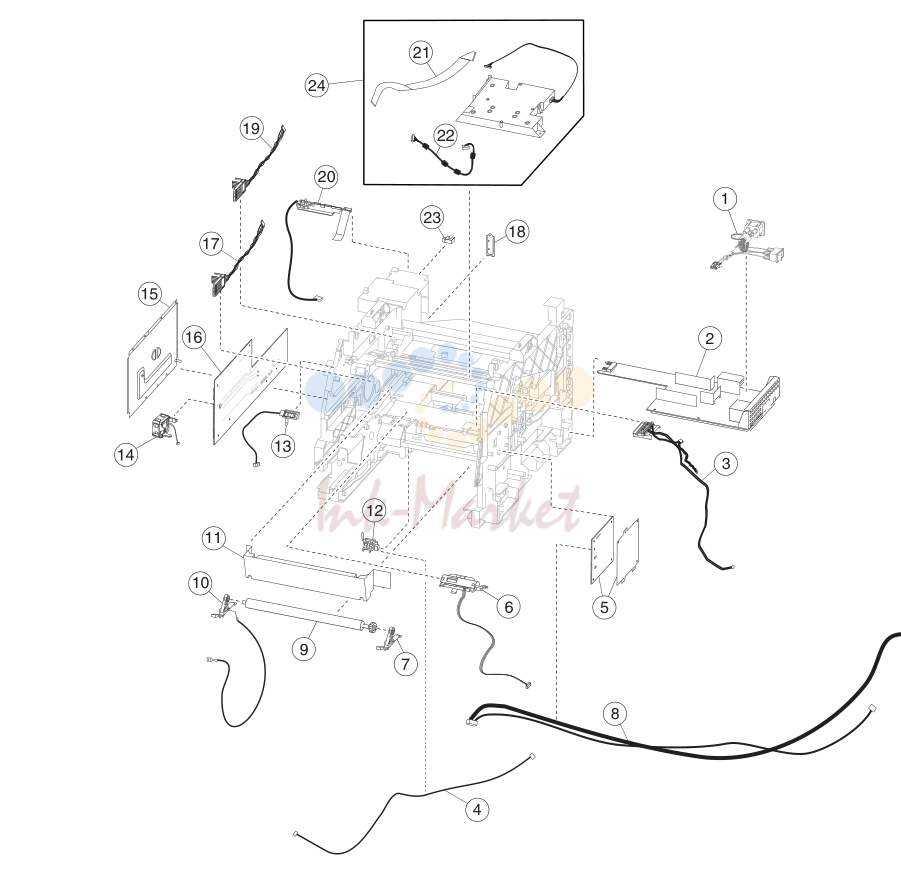

6. Assembly 5: Electronics

№	Артикул	Альт. артикул	Описание
1	40X8101 запросить цену →		1 1 Power switch See “Power switch
2	40X7676 запросить цену →		1 1 LVPS See “LVPS removal” on
3	40X7685 запросить цену →		1 1 Toner level / imaging unit high voltage contact See “HVPS removal” on
4	40X7688 запросить цену →		1 1 Input sensor cable N/A
5	40X7578 запросить цену →		1 1 HVPS See “HVPS removal” on
6	40X7686 запросить цену →		1 1 Sensor (toner density) See “Sensor (toner
7	40X7606		1 1 Transfer roller right arm See “Transfer roller
8	40X7699 запросить цену →		1 1 HVPS/toner cartridge fan cable N/A
9	40X7582 ✓ в наличии		1 1 Transfer roller See “Transfer roller
10	40X7605 запросить цену →		1 1 Transfer roller left arm with cable See “Transfer roller left
11	40X8365 запросить цену →		1 1 Printhead access cover See “Sensor (input)
12	40X7607		1 1 Sensor (input) See “Sensor (input)
13	40X7693 запросить цену →		1 1 Sensor (control panel interlock) See “Sensor (control
14	40X7874 запросить цену →		1 1 Controller board cooling fan N/A
15	40X8100 запросить цену →		1 1 Controller board access shield (MX71x) See “Controller board
15	40X7722 запросить цену →		1 1 Controller board access shield (MX81x) See “Controller board
16	40X7893 запросить цену →		1 1 Controller board (MX710) See “Controller board
16	40X7936 запросить цену →		1 1 Controller board (MX711, MX81x) See “Controller board
17	40X7692		1 1 Toner cartridge smart chip contact with cable See “Laser printhead
18	40X8034 запросить цену →		1 1 Option card cover plate N/A
19	40X7689		1 1 Imaging unit smart chip contact with cable See “Laser printhead
20	40X7691 запросить цену →		1 1 Sensor (standard bin full) with output bin guide See “Sensor (standard
21	40X7708 запросить цену →		1 1 Printhead video cable See “Laser printhead
22	40X7707 запросить цену →		1 1 Printhead power cable See “Laser printhead
23	40X7592		1 1 Interrupt sensor (MX71x) See “Sensor (rear door
23	40X8036 запросить цену →		1 1 Interrupt sensor (MX81x) See “Sensor (rear door
24	40X7597		1 3 Laser printhead (quad diode) See “Laser printhead

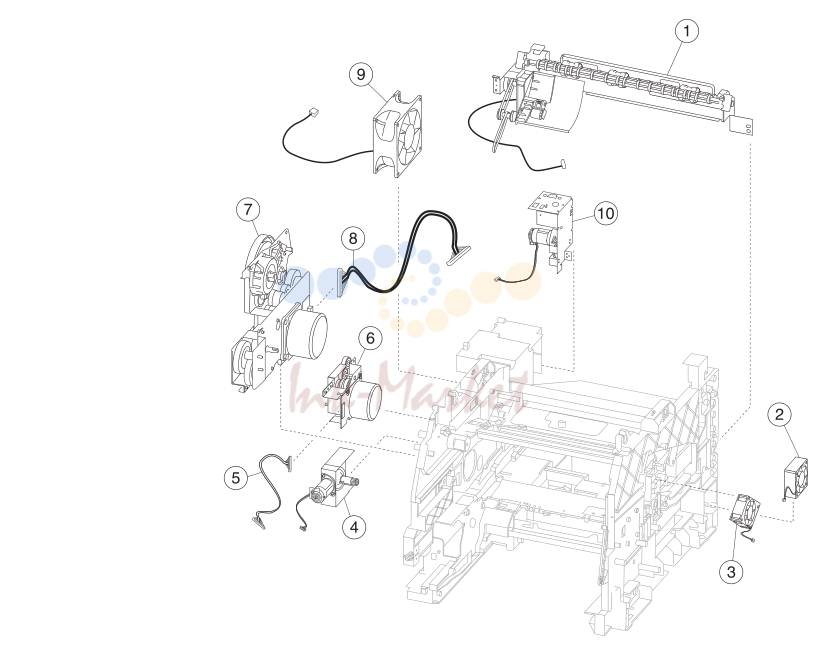

7. Assembly 6: Drive motors

№	Артикул	Альт. артикул	Описание
1	40X7684 запросить цену →		1 1 Duplex motor with cable See “Duplex motor removal” on
2	40X7695 запросить цену →		1 1 Duplex cooling fan See “Duplex cooling fan removal” on
3	40X7580 запросить цену →		1 1 Cartridge cooling fan See “Cartridge cooling fan removal” on
4	40X7596		1 1 Toner add motor with cable See “Toner add motor removal” on
5	40X7576 запросить цену →		1 1 Fuser drive motor cable See “Fuser drive motor removal” on
6	40X7595		1 1 Fuser drive motor See “Fuser drive motor removal” on
6	40X8401 запросить цену →		1 1 Fuser drive motor See “Fuser drive motor removal” on
7	40X7594		1 1 Main drive motor See “Main drive motor removal” on
8	40X7574 запросить цену →		1 1 Main motor cable See “Main cooling fan removal” on
9	40X7579 запросить цену →		1 1 Main cooling fan with cable See “Main cooling fan removal” on
10	40X7682		1 1 Upper redrive motor with cable See “Upper redrive motor removal” on

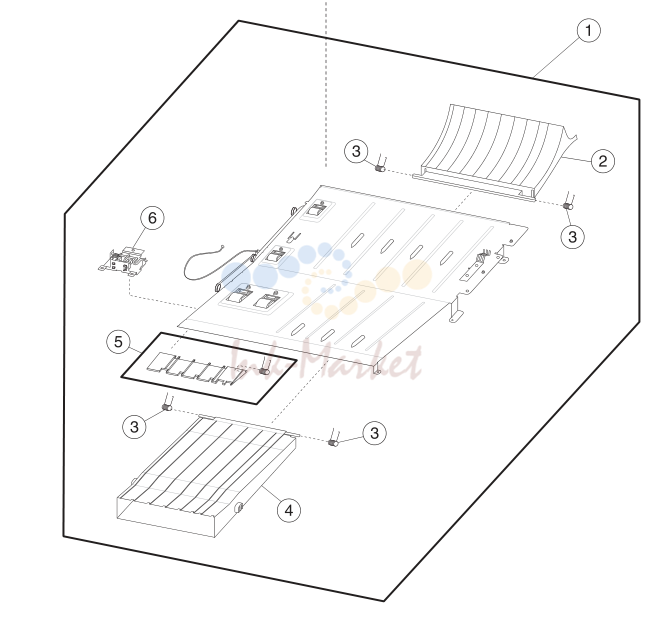

8. Assembly 7: Duplex

№	Артикул	Альт. артикул	Описание
1	40X7683 запросить цену →		1 1 Internal duplex with cable N/A
2	40X7668 запросить цену →		1 1 Duplex rear flap See “Duplex rear flap removal” on
3	40X7723 запросить цену →		4 1 Torsion spring N/A
4	40X7667 запросить цену →		1 1 Duplex front flap See “Duplex front flap removal” on
5	40X7952 запросить цену →		1 1 Duplex jam release guide N/A
6	40X7697 запросить цену →		1 1 Sensor (duplex path) with cable See “Sensor (duplex path) removal” on

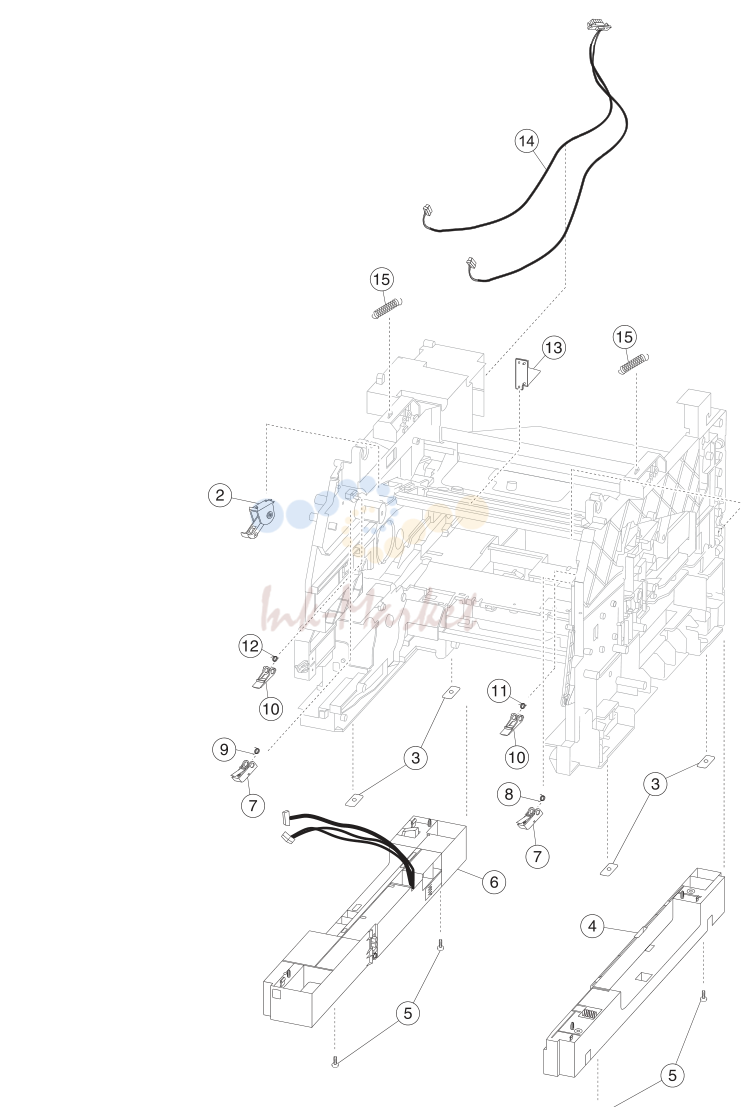

9. Assembly 8: Frame

№	Артикул	Альт. артикул	Описание
1	40X7733 запросить цену →		1 1 Right frame pivot See “Right frame pivot
2	40X7717 запросить цену →		1 1 Toner cartridge clamp N/A
3	40X7589 запросить цену →		1 1 Fastener plate N/A
4	40X8414 запросить цену →		1 1 Right frame extension (MX81x) See “Right frame
4	40X7728		1 1 Right frame extension (MX71x) See “Right frame
5	40X7590 запросить цену →		1 1 M5x12 screw N/A
6	40X8413 запросить цену →		1 1 Left frame extension (MX81x) See “Left frame
6	40X7727 запросить цену →		1 1 Left frame extension (MX71x) See “Left frame
7	40X7716 запросить цену →		1 1 Toner cartridge lock N/A
8	40X7719 запросить цену →		1 1 Torsion spring N/A
9	40X7721 запросить цену →		1 1 Torsion spring N/A
10	40X7714 запросить цену →		1 1 Imaging unit clamp N/A
11	40X7720 запросить цену →		1 1 Torsion spring N/A
12	40X7718 запросить цену →		1 1 Torsion spring N/A
13	40X7732 запросить цену →		1 1 Left frame pivot See “Left frame pivot
14	40X7575 запросить цену →		1 1 Top option interface cable N/A
15	40X7724 запросить цену →		2 1 Recoil spring (MX81x) N/A

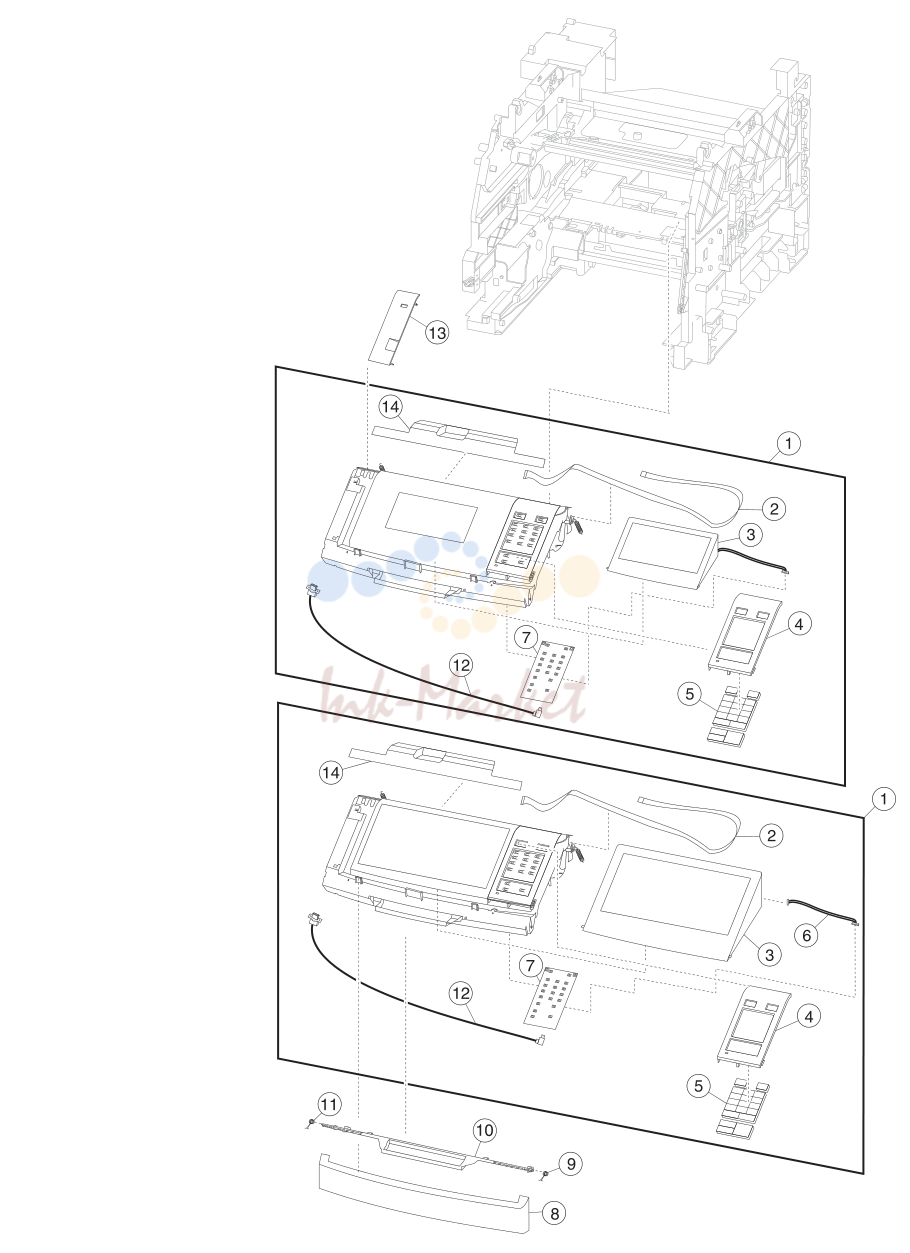

10. Assembly 9: Control panel (MX71x)

№	Артикул	Альт. артикул	Описание
1	40X7860 запросить цену →		1 1 Control panel (MX710) See “Control panel removal
1	40X7877 запросить цену →		1 1 Control panel (MX711) See “Control panel removal
2	40X7873 запросить цену →		1 1 Controller board to control panel board N/A
3	40X8485 запросить цену →		1 1 Tilting 7-inch display See “Tilting display removal
3	40X8486 запросить цену →		1 1 Tilting 10-inch display See “10-inch display removal”
4	40X7865 запросить цену →		1 1 Control panel right bezel See “Control panel right bezel
5	40X7863		1 1 Control panel buttons N/A
6	40X7881 запросить цену →		1 1 Display to control panel board cable N/A
7	40X7879 запросить цену →		1 1 Control panel board (MX711) See “Control panel board
7	40X7862 запросить цену →		1 1 Control panel board (MX710) See “Control panel board
8	40X7864 запросить цену →		1 1 Control panel front cover See “Control panel front cover
9	40X7731 запросить цену →		1 1 Torsion spring N/A
10	40X7868 запросить цену →		1 1 Control panel latch See “Control panel latch
11	40X7730 запросить цену →		1 1 Torsion spring N/A
12	40X7871 запросить цену →		1 1 USB cable (MX71x) N/A
13	40X8366 запросить цену →		1 1 Control panel left bezel (MX710) See “Control panel left bezel
13	40X8367 запросить цену →		1 1 Control panel left bezel (MX711) See “Control panel left bezel
13	40X8586 запросить цену →		1 1 Control panel left bezel (XM5163) See “Control panel left bezel
13	40X8587 запросить цену →		1 1 Control panel left bezel (XM5170) See “Control panel left bezel
13	40X8588 запросить цену →		1 1 Control panel left bezel (XM7150) See “Control panel left bezel
13	40X8388 запросить цену →		1 1 Control panel left bezel (XM5155) See “Control panel left bezel
13	40X8389 запросить цену →		1 1 Control panel left bezel (XM5163) See “Control panel left bezel
13	40X8390 запросить цену →		1 1 Control panel left bezel (XM7170) See “Control panel left bezel
14	40X7867 запросить цену →		1 1 Control panel upper cover N/A

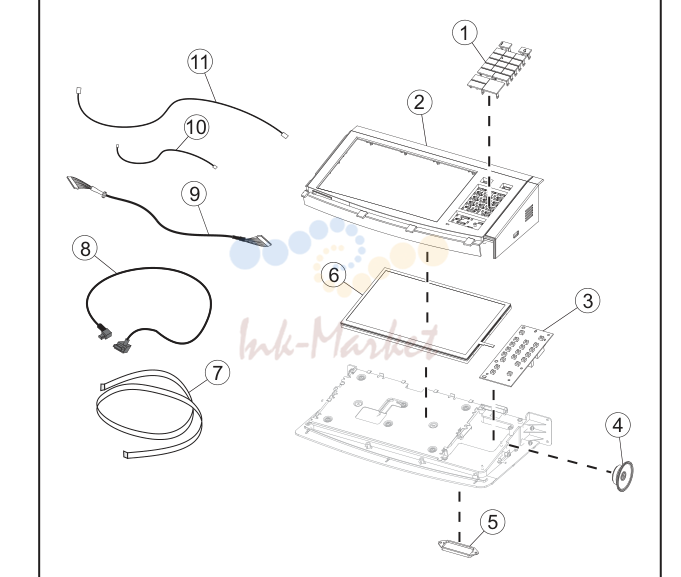

11. Assembly 10: Control panel 10 inch display (MX81x)

№	Артикул	Альт. артикул	Описание
1	40X7887 запросить цену →		1 1 Control panel buttons parts pack N/A
2	40X7892 запросить цену →		1 1 Control panel cover N/A
3	40X7884 запросить цену →		1 1 Control panel board N/A
4	40X9079 запросить цену →		1 1 Control panel speaker N/A
5	40X7886 запросить цену →		1 1 Standard bin LED board N/A
6	40X7883 запросить цену →		1 1 Display, 10-inch touch-screen N/A
7	40X7891 запросить цену →		1 1 Cable, controller board to control panel board N/A
8	40X7888 запросить цену →		1 1 USB cable N/A
9	40X7881 запросить цену →		1 1 Cable, display to control panel N/A
10	40X7889 запросить цену →		1 1 Cable, standard bin LED N/A
11	40X7890 запросить цену →		1 1 Speaker cable N/A
12	40X7882 запросить цену →		1 1 Control panel assembly N/A

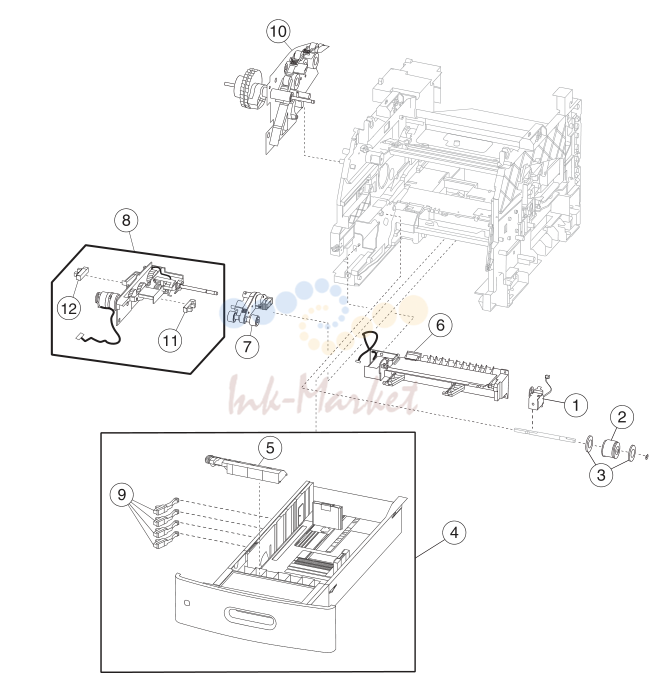

12. Assembly 11: Paper tray

№	Артикул	Альт. артикул	Описание
1	40X7712		1 1 MPF feeder solenoid N/A
2	40X7600 ✓ в наличии		1 1 MPF pick roller See “MPF pick roller removal”
3	40X7601 запросить цену →		2 1 MPF feed roller flange N/A
4	40X7742 запросить цену →		1 1 550-sheet tray insert (MX71x) N/A
4	40X7948 запросить цену →		1 1 550-sheet tray insert (MX81x) N/A
5	40X7713		1 1 Separator roller assembly See “Separator roller assembly
6	40X7598		1 1 MPF feeder lift plate with cable See “MPF feeder lift plate
7	40X7593 ✓ в наличии		1 1 Pick roller assembly See “Pick roller assembly
8	40X7591 запросить цену →		1 1 Media feeder See “Media feeder removal” on
9	40X8541 запросить цену →		4 1 Media size actuator “Media size actuator removal”
10	40X7599		1 1 Media aligner roller with MPF pick roller See “Media aligner roller
11	40X7592		1 1 Interrupt sensor N/A
12	40X7592		1 1 Interrupt sensor See “Sensor (pick roller
1	40X7765 запросить цену →		1 1 ADF assembly (MX710) “ADF assembly removal” on page
1	40x7799 запросить цену →		1 1 ADF assembly (MX711) “ADF assembly removal” on page
1	40x7748 запросить цену →		1 1 ADF assembly (MX81x) “ADF assembly removal” on page

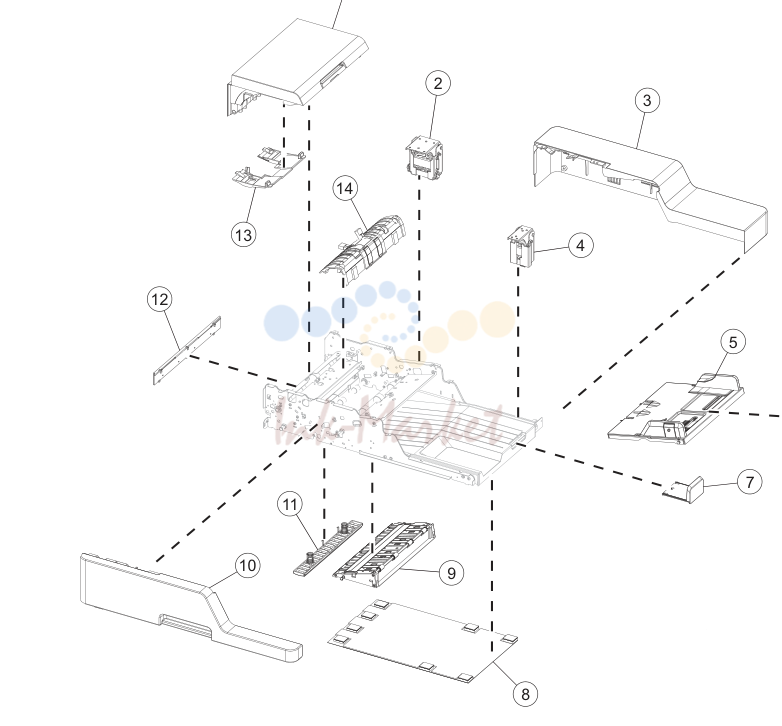

13. Assembly 13: ADF covers

№	Артикул	Альт. артикул	Описание
1	40X7755 запросить цену →		1 1 ADF top door w/o beacon and MF sensor (MX71x) “ADF door removal”
1	40X7794 запросить цену →		1 1 ADF top door w/ beacon and MF sensor (MX81x) “ADF door removal”
2	40X7763 запросить цену →		1 1 ADF left hinge “ADF left hinge
3	40X7753 запросить цену →		1 1 ADF rear cover “ADF rear cover
4	40X7762 запросить цену →		1 1 ADF right hinge “ADF right hinge
5	40X7781 запросить цену →		1 1 ADF lift tray “ADF lift tray
6	40X7780 запросить цену →		1 1 ADF input tray “ADF input tray
7	40X7756 запросить цену →		1 1 Bin extension “Bin extension
8	40X7766 запросить цену →		1 1 Flatbed glass cushion “Flatbed glass
9	40X8371 запросить цену →		1 1 ADF bottom door (MX71x) “ADF bottom door
9	40X7761 запросить цену →		1 1 ADF bottom door (MX81x) “ADF bottom door
10	40X7793 запросить цену →		1 1 ADF front cover w/o lightpipe (MX71x) “ADF front cover
10	40X7752 запросить цену →		1 1 ADF front cover w/ lightpipe (MX81x) “ADF front cover
11	40X7772 запросить цену →		1 1 ADF float plate w/ springs “ADF float plate with
12	40X7754 запросить цену →		1 1 ADF left lower cover “ADF left lower cover
13	40X7759 запросить цену →		1 1 ADF pick roller cover “ADF pick roller
14	40X7760 запросить цену →		1 1 ADF separation guide “ADF separation

14. Assembly 14: ADF mechanical

№	Артикул	Альт. артикул	Описание
1	40X7769 запросить цену →		1 1 ADF rear side drive parts pack “ADF rear side drive parts pack
2	40X7751 запросить цену →		1 1 Magnetic clutch “Magnetic clutch removal” on page
3	40X7757 запросить цену →		1 1 Gear (29t), separation roll drive “Separation roll drive gear (29t)
4	40X7758 запросить цену →		1 1 Gear (40t), 1st scan roll drive “First scan roll drive gear (40t) removal”
5	40X7768 запросить цену →		1 1 ADF tray lift drive “ADF tray lift drive removal” on
6	40X7767 запросить цену →		1 1 ADF front side drive parts pack “ADF front side drive parts pack
7	40X7935 запросить цену →		1 1 Deskew idler shaft “Deskew idler shaft removal” on
8	40X7775 ✓ в наличии		1 1 ADF separator roller “ADF separator roller removal” on
9	40X7749 ✓ в наличии		1 1 ADF feed belt “ADF feed belt removal” on page
10	40X7774 ✓ в наличии		1 1 ADF pick roller “ADF pick roller removal” on page

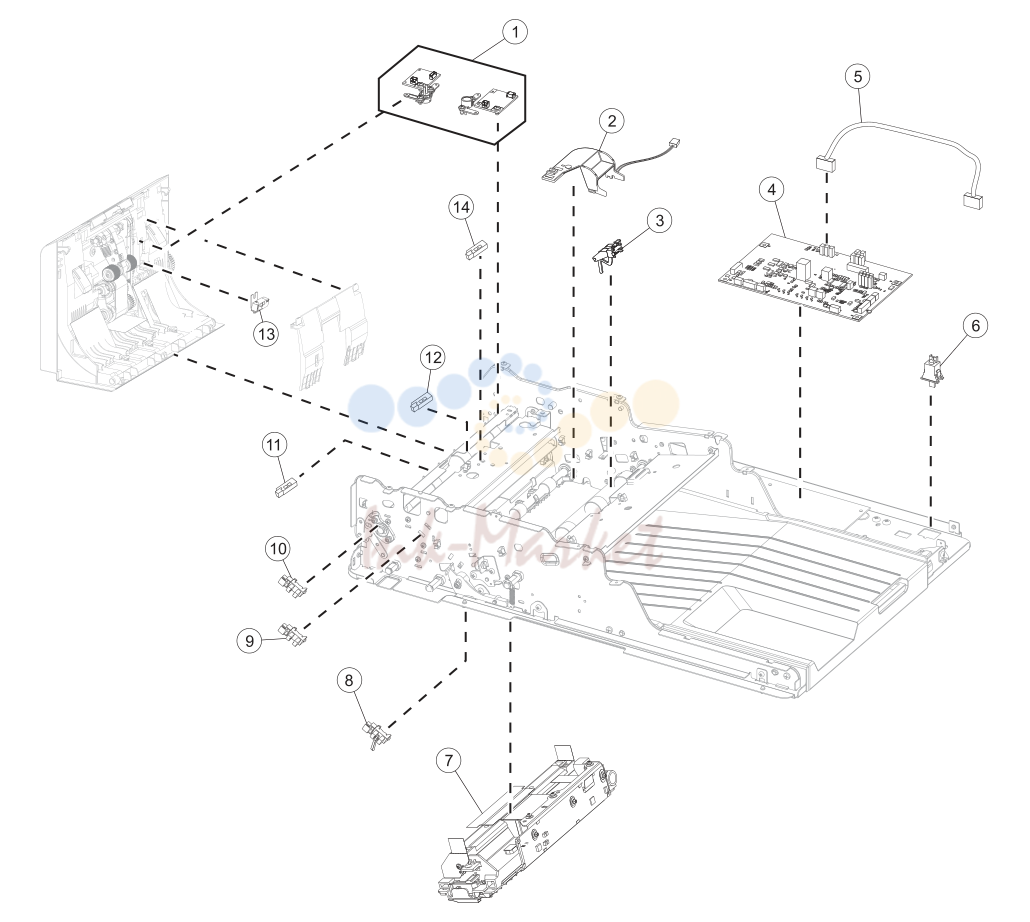

15. Assembly 15: ADF electronics

№	Артикул	Альт. артикул	Описание
1	40X7853 запросить цену →		1 1 Multifeed sensor parts kit “Multifeed sensor parts
2	40X8536 запросить цену →		1 1 Sensor (ADF media present) “Sensor (ADF media
3	40X7777 запросить цену →		1 1 Interrupt w/flag sensor (ADF exit) “Interrupt with flag
4	40X7771 запросить цену →		1 1 ADF controller card “ADF controller card
5	40X8501 запросить цену →		1 1 ADF to controller cable (MX71x) N/A
5	40X8502 запросить цену →		1 1 ADF to controller cable (MX81x ) N/A
6	40X7778 запросить цену →		1 1 Push button switch sensor (ADF closed) “ADF push button
7	40X7792 запросить цену →		1 1 ADF CCD scanner “ADF scanner CCD
8	40X7776 запросить цену →		1 1 Interrupt w/ flag sensor (ADF 2nd scan) “Interrupt with flag
9	40X7592		1 1 Sensor (ADF lower door interlock) “Sensor (ADF lower
10	40X7592		1 1 Sensor (ADF top door interlock) “Sensor (ADF top door
11	40X7779 запросить цену →		1 1 Sensor (ADF 1st scan) N/A
12	40X7779 запросить цену →		1 1 Sensor (ADF skew detect) “Sensor (ADF skew
13	40X7779 запросить цену →		1 1 Sensor (ADF gap detect) See “Sensor (ADF gap
14	40X7779 запросить цену →		1 1 Sensor (ADF pick) “Sensor (ADF pick)

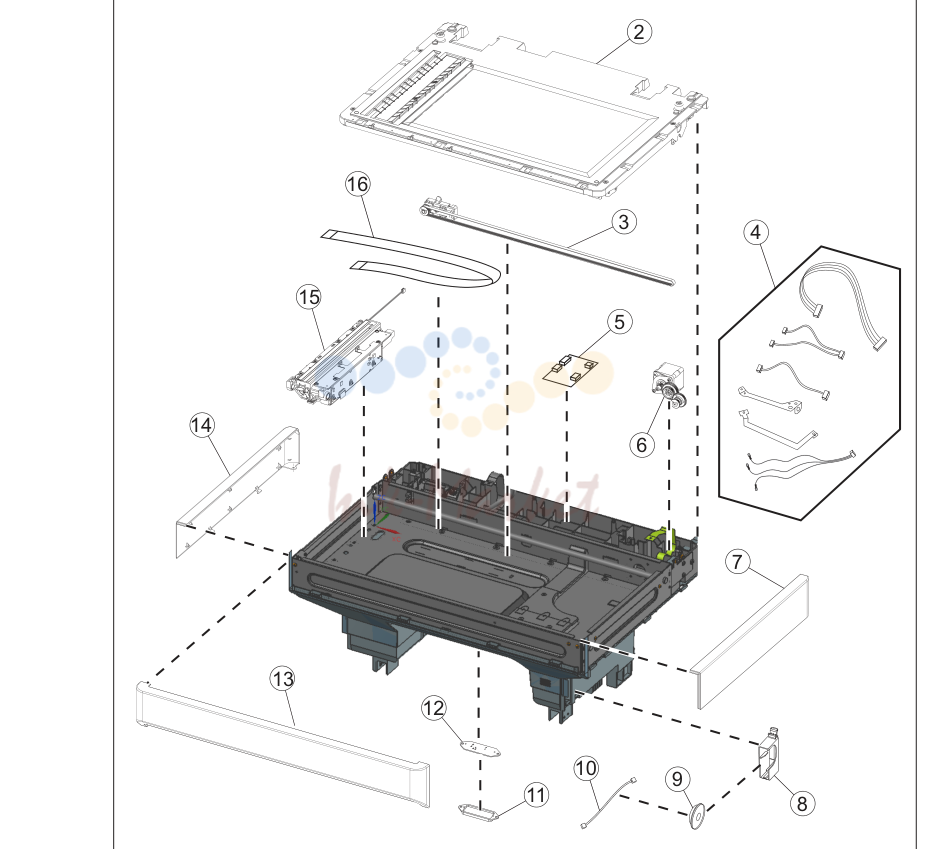

16. Assembly 16: Flatbed scanner (MX710 and MX711)

№	Артикул	Альт. артикул	Описание
1	40X7912 запросить цену →		1 1 Flatbed scanner (MX71x) “Flatbed scanner
2	40X7783 запросить цену →		1 1 Flatbed scanner glass “Flatbed scanner
3	40X7788 запросить цену →		1 1 Flatbed scanner tension pulley w/ belt “Flatbed tension
4	40X7785 запросить цену →		1 1 Flatbed scanner cables part kit, which includes the N/A
5	40X7784 запросить цену →		1 1 Flatbed scanner PCBA “Flatbed scanner
6	40X7787 запросить цену →		1 1 Flatbed scanner drive parts kit “Flatbed scanner
7	40X7901 запросить цену →		1 1 Flatbed right cover “Flatbed scanner
8	40X7903 запросить цену →		1 1 Speaker bracket “Flatbed scanner
9	40X9079 запросить цену →		1 1 Speaker, control panel “Flatbed scanner
10	40X7908 запросить цену →		1 1 Cable, speaker N/A
11	40X7885 запросить цену →		1 1 Standard output bin LED lens N/A
12	40X8098 запросить цену →		1 1 Standard output bin LED PCBA N/A
13	40X7899 запросить цену →		1 1 Flatbed front cover “Flatbed scanner
14	40X7902 запросить цену →		1 1 Flatbed left cover “Flatbed scanner left
15	40X7786 запросить цену →		1 1 Flatbed scanner CCD “Flatbed scanner CCD
16	40X8375 запросить цену →		1 1 Ribbon cable, flatbed scanner CCD (MX71x) N/A

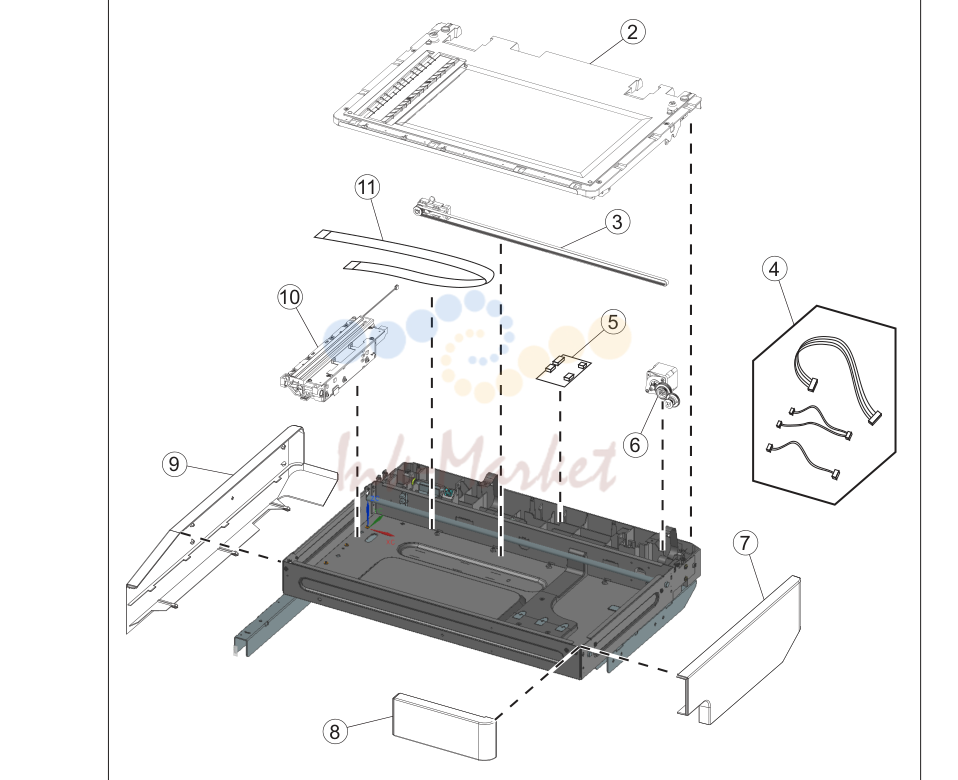

17. Assembly 17: Flatbed scanner (MX810, MX811 and MX812)

№	Артикул	Альт. артикул	Описание
1	40X7782 запросить цену →		1 1 Flatbed scanner (MX81x) “Flatbed scanner
2	40X7783 запросить цену →		1 1 Flatbed scanner glass “Flatbed scanner glass
3	40X7788 запросить цену →		1 1 Flatbed scanner tension pulley w/ belt “Flatbed tension
4	40X7785 запросить цену →		1 1 Flatbed scanner cables part kit, which includes N/A
5	40X7784 запросить цену →		1 1 Flatbed scanner PCBA “Flatbed scanner PCBA
6	40X7787 запросить цену →		1 1 Flatbed scanner drive parts kit “Flatbed scanner drive
7	40X7941 запросить цену →		1 1 Flatbed right cover (MX81x) “Flatbed scanner right
8	40X8038 запросить цену →		1 1 Flatbed front cover (MX810) “Flatbed scanner front
8	40X7942 запросить цену →		1 1 Flatbed front cover (MX811) “Flatbed scanner front
8	40X8039 запросить цену →		1 1 Flatbed front cover (MX812) “Flatbed scanner front
8	40X8588 запросить цену →		1 1 Flatbed front cover (XM7150) “Flatbed scanner front
8	40X8589 запросить цену →		1 1 Flatbed front cover (XM7160) “Flatbed scanner front
8	40X8590 запросить цену →		1 1 Flatbed front cover (XM7170) “Flatbed scanner front
9	40X7943 запросить цену →		1 1 Flatbed left cover (MX81x) “Flatbed scanner left
10	40X7786 запросить цену →		1 1 Flatbed scanner CCD “Flatbed scanner CCD
11	40X8374		1 1 Flatbed scanner CCD ribbon cable (MX81x) N/A

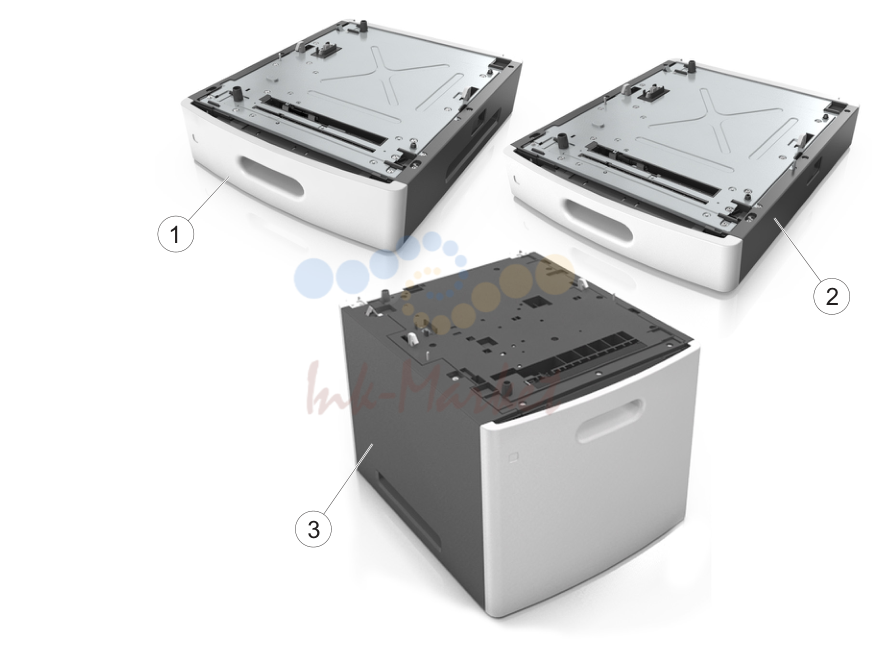

18. Assembly 18: Input options (MX710 and MX711)

№	Артикул	Альт. артикул	Описание
1	40X8106 запросить цену →		1 1 550-sheet tray option “250/550-sheet media tray option
1	40X8411 запросить цену →		1 1 550-sheet tray option, lockable “250/550-sheet media tray option
2	40X8152 запросить цену →		1 1 250-sheet tray option “250/550-sheet media tray option
2	40X8410 запросить цену →		1 1 250-sheet tray option, lockable “250/550-sheet media tray option
3	40X8161 запросить цену →		1 1 HCIT option “HCIT and drawer assembly removal” on

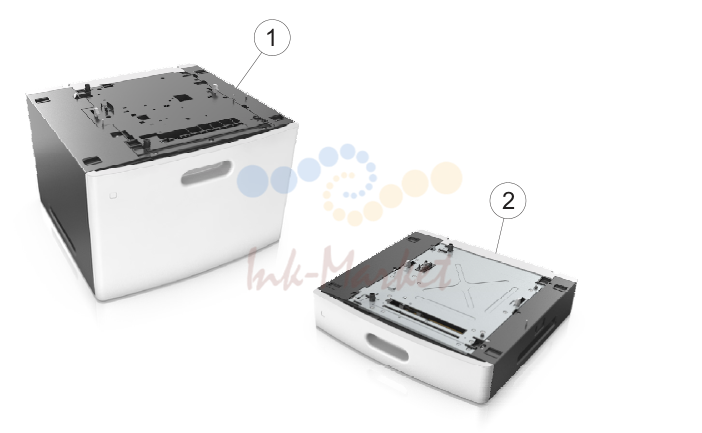

19. Assembly 19: Input options (MX810, MX811 and MX812)

№	Артикул	Альт. артикул	Описание
1	40X8160 запросить цену →		1 1 250-sheet tray option upper interface cable “Drawer upper interface
2	40X8156 запросить цену →		1 1 Sensor (pass through) “Sensor (drawer pass
3	40X8158 запросить цену →		1 1 Sensor (pick) “Sensor (pick) removal” on
4	40X7592		1 1 Sensor (pick roller position) “Sensor (pick roll position)
5	40X7593 ✓ в наличии		1 1 Pick roller “Drawer pick roller
6	40X8159 запросить цену →		1 1 250-sheet tray option lower interface cable “Drawer lower interface
7	40X7713		1 1 Separator roller assembly “Media tray separation
8	40X8154 запросить цену →		1 1 250-sheet tray front cover “Media tray front cover
9	40X8541 запросить цену →		4 1 Media size actuator “Media size actuator
10	40X8153 запросить цену →		1 1 250-sheet tray “Media tray assembly
11	40X8157 запросить цену →		1 1 250-sheet tray option transport motor “Drawer transport motor
12	40X7591 запросить цену →		1 1 Media feeder “Drawer media feeder
13	40X8672 запросить цену →		1 1 250-sheet tray option controller PCBA “Drawer controller PCBA

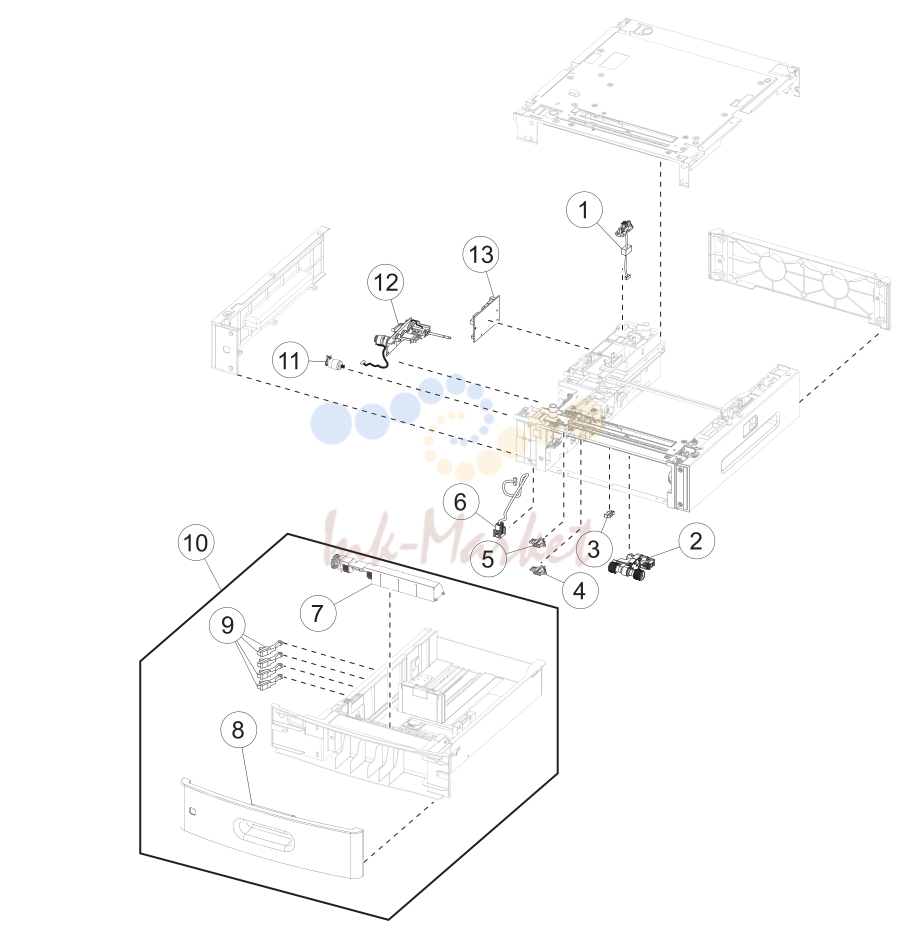

20. Assembly 21: 550-sheet tray option (MX710 and MX711)

№	Артикул	Альт. артикул	Описание
1	40X8160 запросить цену →		1 1 550-sheet tray option upper interface cable “Drawer upper interface
2	40X7593 ✓ в наличии		1 1 Pick roller “Drawer pick roller
3	40X7592		1 1 Sensor (pick roller position) “Sensor (pick roll position)
4	40X8158 запросить цену →		1 1 Sensor (pick) “Sensor (pick) removal” on
5	40X8156 запросить цену →		1 1 Sensor (pass through) “Sensor (drawer pass
6	40X8159 запросить цену →		1 1 550-sheet tray option lower interface cable “Drawer lower interface
7	40X7713		1 1 Separator roller assembly “Media tray separation
8	40X8109 запросить цену →		1 1 550-sheet tray front cover “Media tray front cover
9	40X8541 запросить цену →		4 1 Media size actuator “Media size actuator
10	40X7742 запросить цену →		1 1 550-sheet tray “Media tray assembly
11	40X8157 запросить цену →		1 1 550-sheet tray option transport motor “Drawer transport motor
12	40X7591 запросить цену →		1 1 Media feeder “Drawer media feeder
13	40X8155 запросить цену →		1 1 550-sheet tray option controller PCBA “Drawer controller PCBA

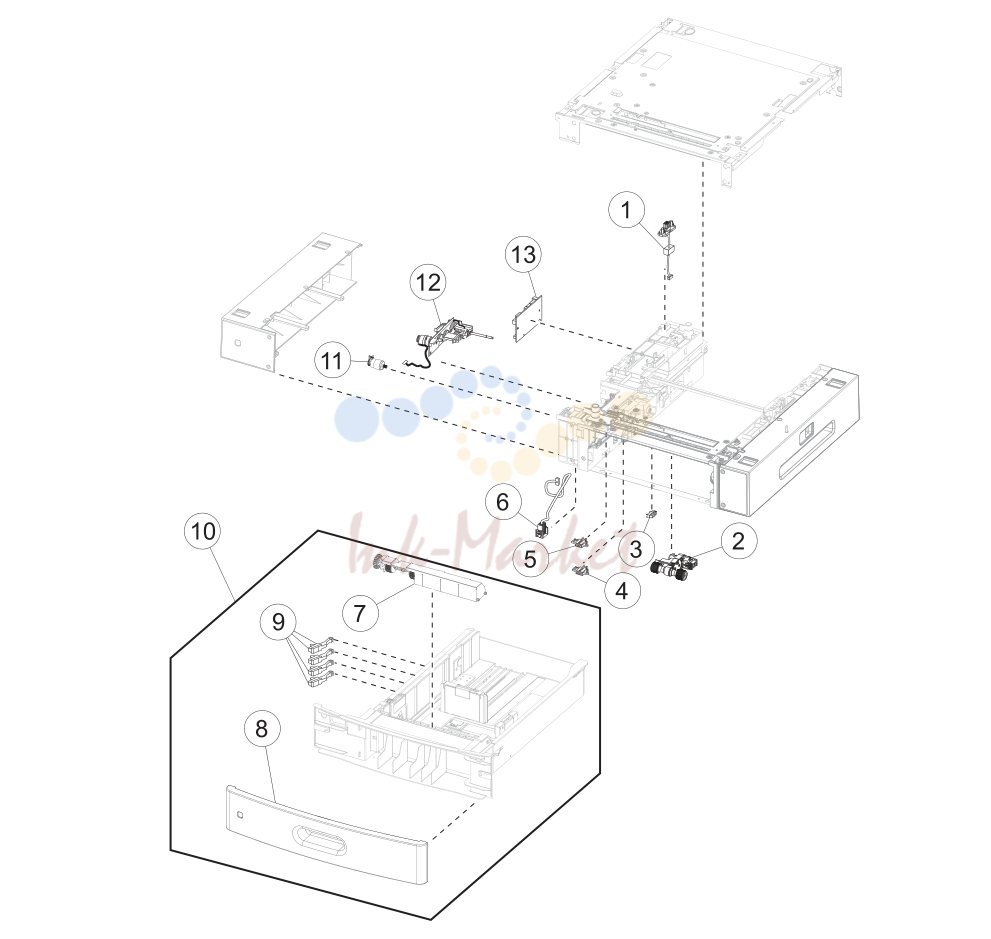

21. Assembly 22: 550-sheet tray option (MX810, MX811, MX812)

№	Артикул	Альт. артикул	Описание
1	40X8160 запросить цену →		1 1 550-sheet tray option upper interface cable “Drawer upper interface
2	40X7593 ✓ в наличии		1 1 pick roller “Drawer pick roller
3	40X7592		1 1 Sensor (pick roller position) “Sensor (pick roll position)
4	40X8158 запросить цену →		1 1 Sensor (pick) “Sensor (pick) removal” on
5	40X8156 запросить цену →		1 1 Sensor (pass through) “Sensor (drawer pass
6	40X8159 запросить цену →		1 1 550-sheet tray option lower interface cable “Drawer lower interface
7	40X7713		1 1 Separator roller assembly “Media tray separation
8	40X8113 запросить цену →		1 1 550-sheet tray front cover “Media tray front cover
9	40X8541 запросить цену →		4 1 Media size actuator “Media size actuator
10	40X7948 запросить цену →		1 1 550-sheet tray “Media tray assembly
11	40X8157 запросить цену →		1 1 550-sheet tray option transport motor “Drawer transport motor
12	40X7591 запросить цену →		1 1 Media feeder “Drawer media feeder
13	40X8155 запросить цену →		1 1 550-sheet option tray controller PCBA “Drawer controller PCBA

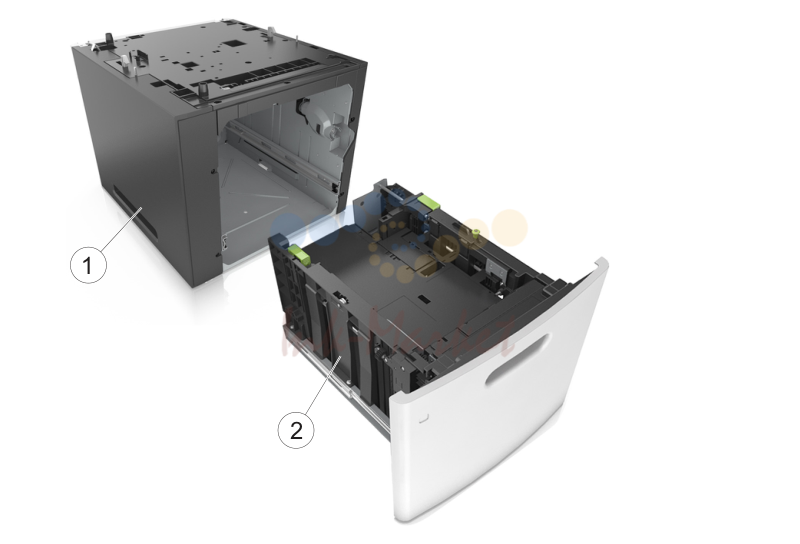

22. Assembly 23: High capacity input tray option 1 (MX710 and

№	Артикул	Альт. артикул	Описание
1	40X8178 запросить цену →		1 1 Sensor (HCIT pick) with cable See “Sensor (HCIT pick) removal” on
2	40X8177		1 1 Sensor (HCIT media low) with flag See “Sensor (HCIT media low) with
3	40X8174 запросить цену →		1 1 HCIT option media feeder See “HCIT media feeder removal” on
4	40X8180 запросить цену →		1 1 HCIT option interface cable See “HCIT drawer assembly interface
5	40X8173 запросить цену →		1 1 HCIT option controller PCBA See “HCIT controller PCBA removal”
6	40X8179 запросить цену →		1 1 HCIT option lift drive motor See “HCIT lift drive motor removal” on
7	40X8169 запросить цену →		1 1 HCIT option right cover See “HCIT drawer assembly right
8	40X7592		1 1 Sensor (HCIT pick roller position) See “Sensor (pick roll position)
9	40X7593 ✓ в наличии		1 1 Pick roller See “HCIT pick arm assembly
10	40X8171 запросить цену →		1 1 HCIT front cover See “HCIT front cover removal” on
11	40X7713		1 1 Separation roller See “HCIT separator roll assembly
12	40X8176 запросить цену →		1 1 HCIT media guide See “HCIT media guide removal” on
13	40X8167 запросить цену →		1 1 HCIT option left cover See “HCIT drawer assembly left cover

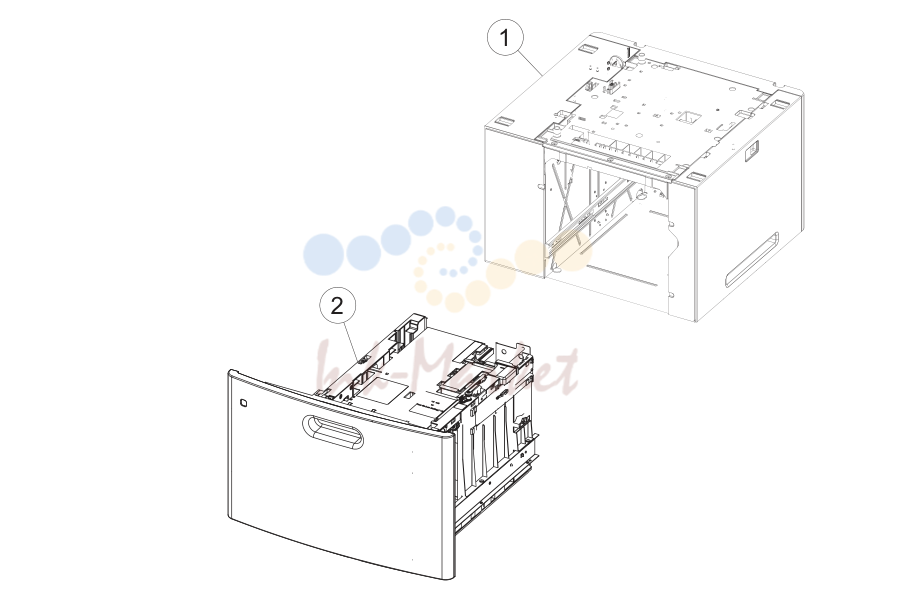

23. Assembly 25: High capacity input tray option 3 (MX810,

№	Артикул	Альт. артикул	Описание
1	40X8178 запросить цену →		1 1 Sensor (HCIT pass through) with cable See “Sensor (HCIT pick) removal”
2	40X8177		1 1 Sensor (HCIT closed) with flag See “Sensor (HCIT closed) with
3	40X8174 запросить цену →		1 1 HCIT media feeder See “HCIT media feeder removal”
4	40X8180 запросить цену →		1 1 HCIT interface cable See “HCIT drawer assembly
5	40X8173 запросить цену →		1 1 HCIT controller PCBA See “HCIT controller PCBA
6	40X8179 запросить цену →		1 1 HCIT lift drive motor See “HCIT lift drive motor
7	40X8170 запросить цену →		1 1 HCIT right cover See “HCIT drawer assembly right
8	40X7592		1 1 Sensor (HCIT roller position) See “Sensor (pick roll position)
9	40X7593 ✓ в наличии		1 1 HCIT pick roller See “HCIT pick arm assembly
10	40X8172 запросить цену →		1 1 HCIT front cover See “HCIT front cover removal”
11	40X7713		1 1 HCIT separation roller See “HCIT separator roll assembly
12	40X8176 запросить цену →		1 1 HCIT media guide See “HCIT media guide removal”
13	40X8168 запросить цену →		1 1 HCIT left cover See “HCIT drawer assembly rear

24. Assembly 27: Output options (MX810, MX811, and MX812)

№	Артикул	Альт. артикул	Описание
1	40X8207 запросить цену →		1 1 Staple finisher option “Staple finisher/offset stacker option removal” on
1	40X8522 запросить цену →		1 1 Offset stacker option “Staple finisher/offset stacker option removal” on
2	40X8241		1 1 Mailbox option “Mailbox assembly removal” on page

25. Assembly 28: Staple finisher option 1

№	Артикул	Альт. артикул	Описание
1	40X8214 запросить цену →		1 1 Stapler rear door See “Stapler/offset stacker rear door
2	40X8222 запросить цену →		1 1 Stapler top cover See “Stapler/offset stacker top cover
3	40X8213 запросить цену →		1 1 Stapler paddle drive motor See “Paddle drive motor removal” on
4	40X8220 запросить цену →		1 1 Sensor (bin full receive) See “Sensor (bin full receive) removal” on
5	40X8224 запросить цену →		1 1 Stapler lower interface cable See “Stapler/offset stacker lower interface
6	40X8221 запросить цену →		1 1 Stapler controller PCBA See “Stapler/offset stacker controller

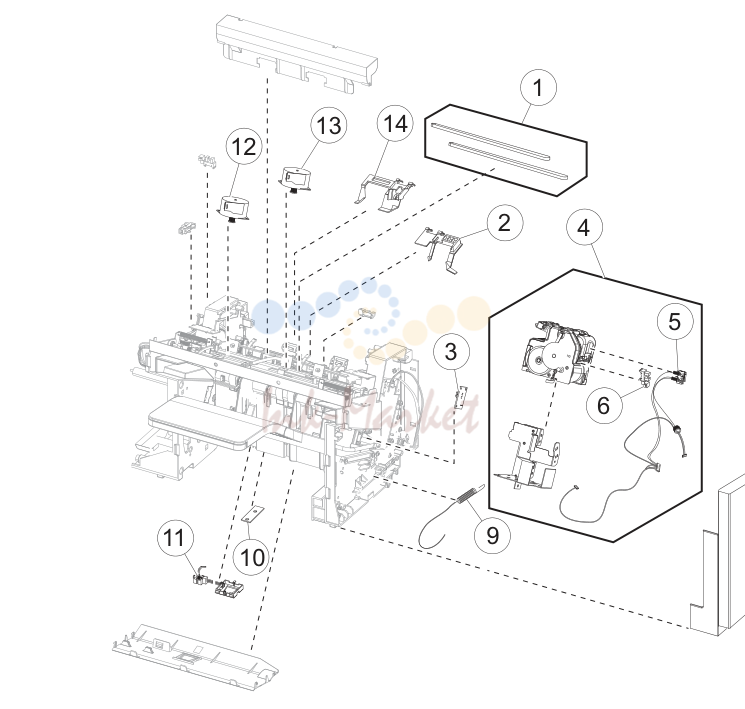

26. Assembly 29: Staple finisher option 2

№	Артикул	Альт. артикул	Описание
1	40X8212 запросить цену →		1 1 Tamper drive belt “Tamper drive belt removal” on
2	40X8209 запросить цену →		1 1 Media stack flap (right) “Media stack flap (right) removal”
3	40X8217 запросить цену →		1 1 Sensor (bin full send) “Sensor (bin full send) removal” on
4	40X8223 запросить цену →		1 1 Stapler carriage assembly “Stapler carriage assembly
5	40X8225 запросить цену →		1 1 Stapler door close limit switch “Stapler door close limit switch
6	40X7592		1 1 Sensor (cartridge door interlock) “Sensor (cartridge door interlock)
7	40X8216 запросить цену →		1 1 Stapler right cover “Stapler right cover removal” on
8	40X8215 запросить цену →		1 1 Stapler cartridge access door “Stapler cartridge access door
9	40X8226 запросить цену →		1 1 Stapler spring with string “Stapler/offset stacker spring with
10	40X8218 запросить цену →		1 1 Standard output bin LED “Standard output bin LED removal”
11	40X8219 запросить цену →		1 1 Sensor (finisher bin media present) “Sensor (finisher/stacker bin media
12	40X8211 запросить цену →		1 1 Tamper motor (left) “Tamper motor (left) removal” on
13	40X8211 запросить цену →		1 1 Tamper motor (right) “Tamper motor (right) removal” on
14	40X8210 запросить цену →		1 1 Media stack flap (left) “Media stack flap (left) removal” on

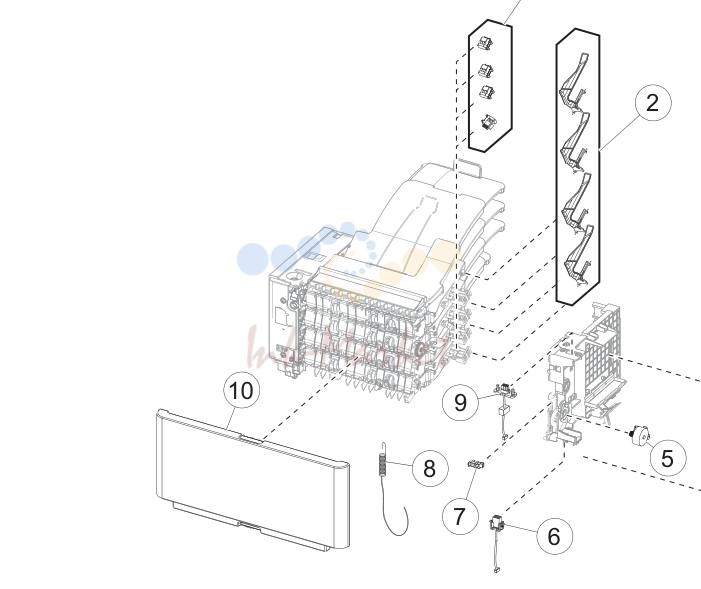

27. Assembly 30: Mailbox option 1

№	Артикул	Альт. артикул	Описание
1	40X8248 запросить цену →		4 4 Sensor (bin full receive) “Sensor (mailbox bin full receive)
2	40X8247 запросить цену →		4 4 Mailbox media bin full flag “Mailbox media bin full flag removal” on
3	40X8244 запросить цену →		1 1 Mailbox controller PCBA “Mailbox controller PCBA removal” on
4	40X8246 запросить цену →		1 1 Mailbox left cover “Mailbox left cover removal” on page
5	40X8256		1 1 Mailbox divert motor “Mailbox divert motor removal” on
6	40X8253 запросить цену →		1 1 Mailbox lower interface cable “Mailbox lower interface cable removal”
7	40X7592		1 1 Mailbox sensor (divert motor) “Sensor (mailbox divert motor) removal”
8	40X8252 запросить цену →		1 1 Mailbox spring with string “Mailbox spring with string removal” on
9	40X8254 запросить цену →		1 1 Mailbox upper interface cable “Mailbox upper interface cable removal”
10	40X8242 запросить цену →		1 1 Mailbox rear door “Mailbox rear door removal” on page

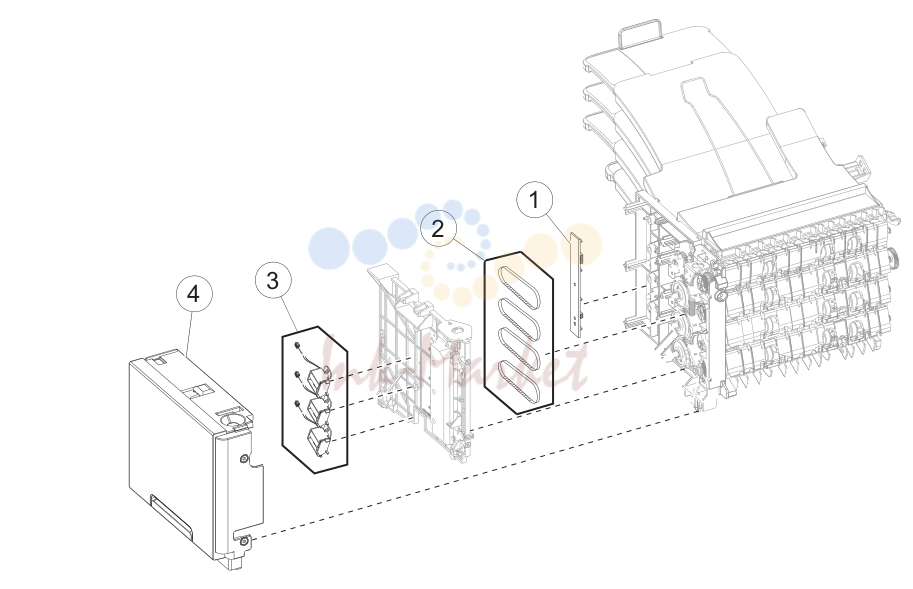

28. Assembly 31: Mailbox option 2

№	Артикул	Альт. артикул	Описание
1	40X8250 запросить цену →		1 1 Mailbox output bin LED assembly See “Mailbox output bin LED assembly
2	40X8249 запросить цену →		4 1 Mailbox belt See “Mailbox belt removal” on
3	40X8251 запросить цену →		3 1 Mailbox solenoid See “Mailbox solenoid removal” on
4	40X8243 запросить цену →		1 1 Mailbox right cover See “Mailbox right cover removal” on

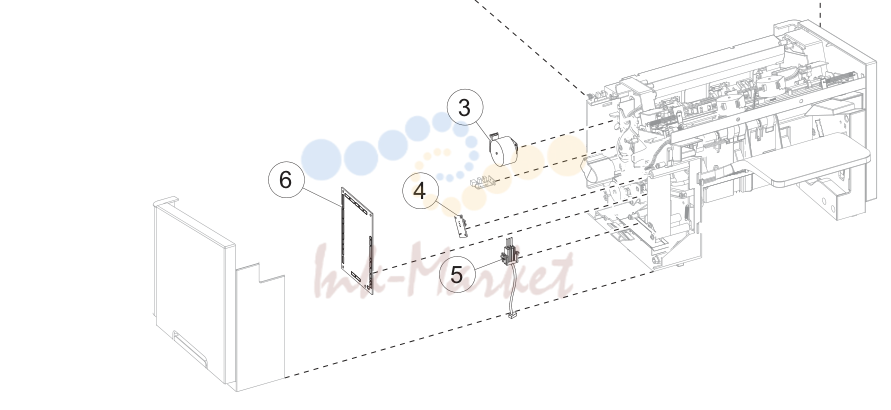

29. Assembly 32: Offset stacker option 1

№	Артикул	Альт. артикул	Описание
1	40X8214 запросить цену →		1 1 Stacker rear door See “Stapler/offset stacker rear door
2	40X8222 запросить цену →		1 1 Stacker top cover See “Stapler/offset stacker top cover
3	40X8213 запросить цену →		1 1 Stacker paddle drive motor See “Paddle drive motor removal” on
4	40X8220 запросить цену →		1 1 Sensor (bin full receive) See “Sensor (bin full receive) removal” on
5	40X8224 запросить цену →		1 1 Stacker lower interface cable See “Stapler/offset stacker lower
6	40X8221 запросить цену →		1 1 Stacker controller PCBA See “Stapler/offset stacker controller

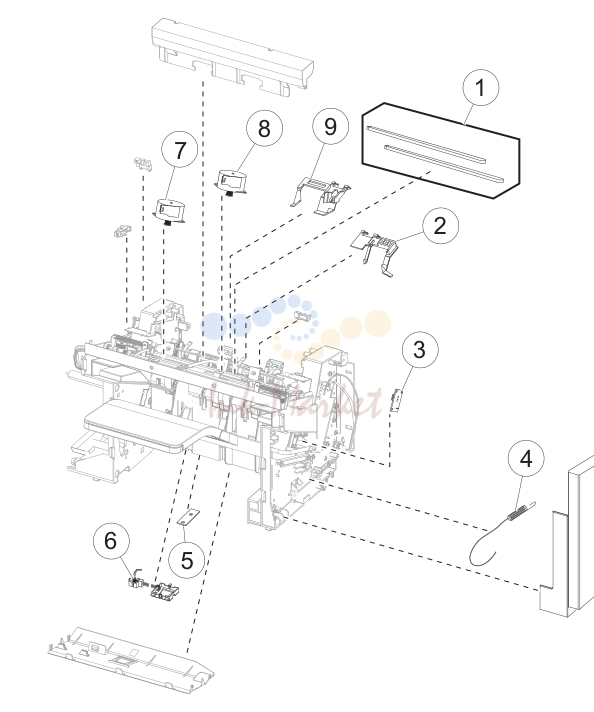

30. Assembly 33: Offset stacker option 2

№	Артикул	Альт. артикул	Описание
1	40X8212 запросить цену →		2 2 Tamper drive belt “Tamper drive belt removal” on
2	40X8209 запросить цену →		1 1 Media stack flap (right) “Media stack flap (right) removal”
3	40X8217 запросить цену →		1 1 Sensor (bin full send) “Sensor (bin full send) removal” on
4	40X8226 запросить цену →		1 1 Stacker spring with string “Stapler/offset stacker spring with
5	40X8218 запросить цену →		1 1 Standard output bin LED “Standard output bin LED removal”
6	40X8219 запросить цену →		1 1 Sensor (stacker bin media present) “Sensor (finisher/stacker bin media
7	40X8211 запросить цену →		1 1 Tamper motor (left) “Tamper motor (left) removal” on
8	40X8211 запросить цену →		1 1 Tamper motor (right) “Tamper motor (right) removal” on
9	40X8210 запросить цену →		1 1 Media stack flap (left) “Media stack flap (left) removal” on
