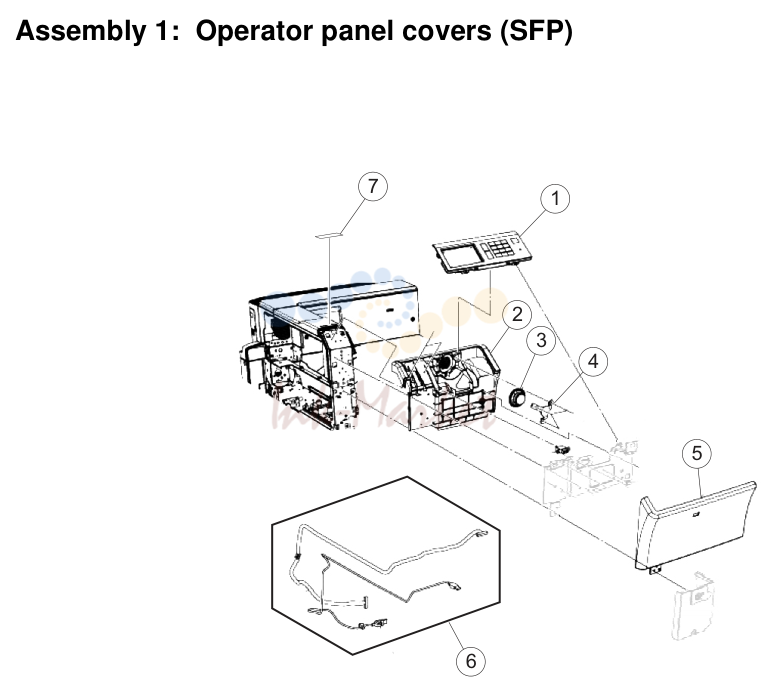

1. Assembly 1: Operator panel covers (SFP)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X6990 запросить цену → | 1 1 Operator panel (SFP) | |
| 2 | 40X6992 запросить цену → | 1 1 Operator panel housing (SFP) | |
| 3 | 40X6993 запросить цену → | 1 1 Operator panel speaker | |
| 4 | 40X7463 запросить цену → | 1 1 Speaker holder | |
| 5 | 40X6991 запросить цену → | 1 1 Operator panel front cover (SFP) | |
| 6 | 40X7467 запросить цену → | 1 1 Operator panel cable kit (SFP) | |
| 7 | 40X6996 запросить цену → | 1 1 C950 model bezel | |
| 7-2 | Service Manual | ||
| 2-1 | 40X7059 запросить цену → | 1 SFP operator panel top cover | |
| 2 | 40X7116 | 1 1 SFP touch screen | |
| 3 | 40X7095 запросить цену → | 1 1 SFP operator panel PCBA | |
| 1 | Next | ||
| 3-1 | 40X6565 запросить цену → | 4 1 Printhead rear block | |
| 2 | 40X6566 запросить цену → | 4 1 LED printhead | |
| 3 | 40X6567 запросить цену → | 1 1 Printhead retract door | |
| 7-4 | Service Manual |

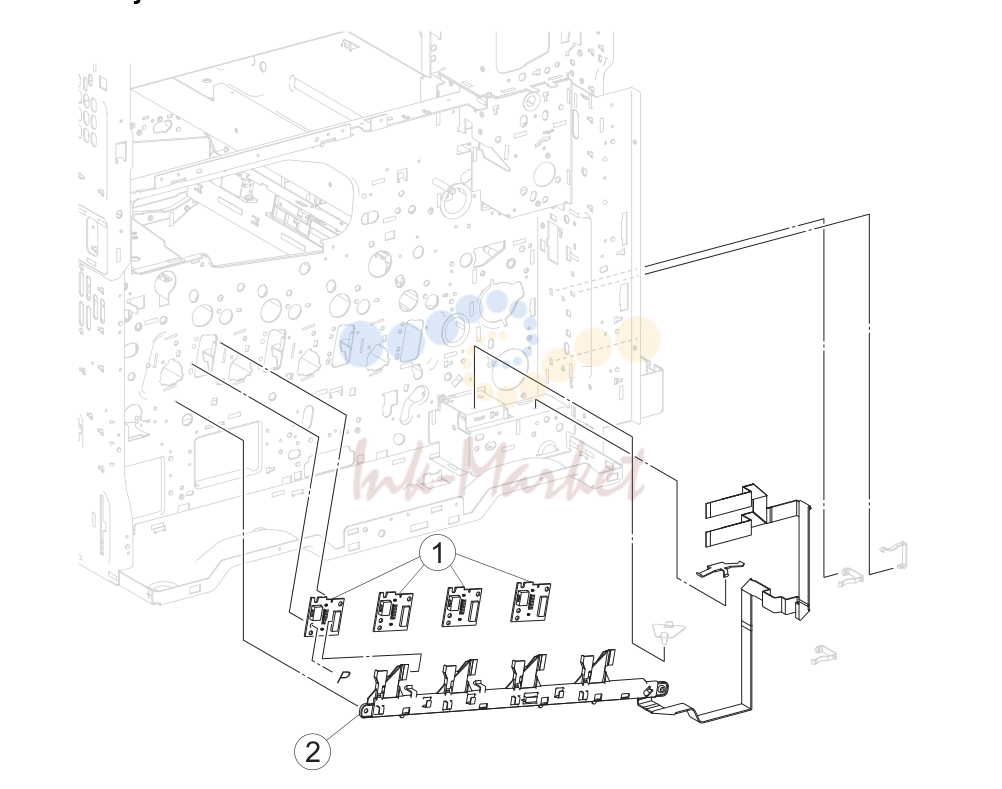

2. Assembly 4: Printhead 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 40X6574 запросить цену → | 1 1 Fuser drive/lower redrive/1st BTR retract motor | |
| 2 | 40X6575 запросить цену → | 1 1 Gear 40T/23T & belt | |
| 3 | 40X6572 запросить цену → | 1 1 Fuser drive release link | |
| 4 | 40X6573 запросить цену → | 1 1 Fuser release link spring | |
| 5 | 40X6570 запросить цену → | 1 1 Fuser drive release bracket | |
| 6 | 40X6571 запросить цену → | 1 1 Spring | |
| 7-6 | Service Manual |

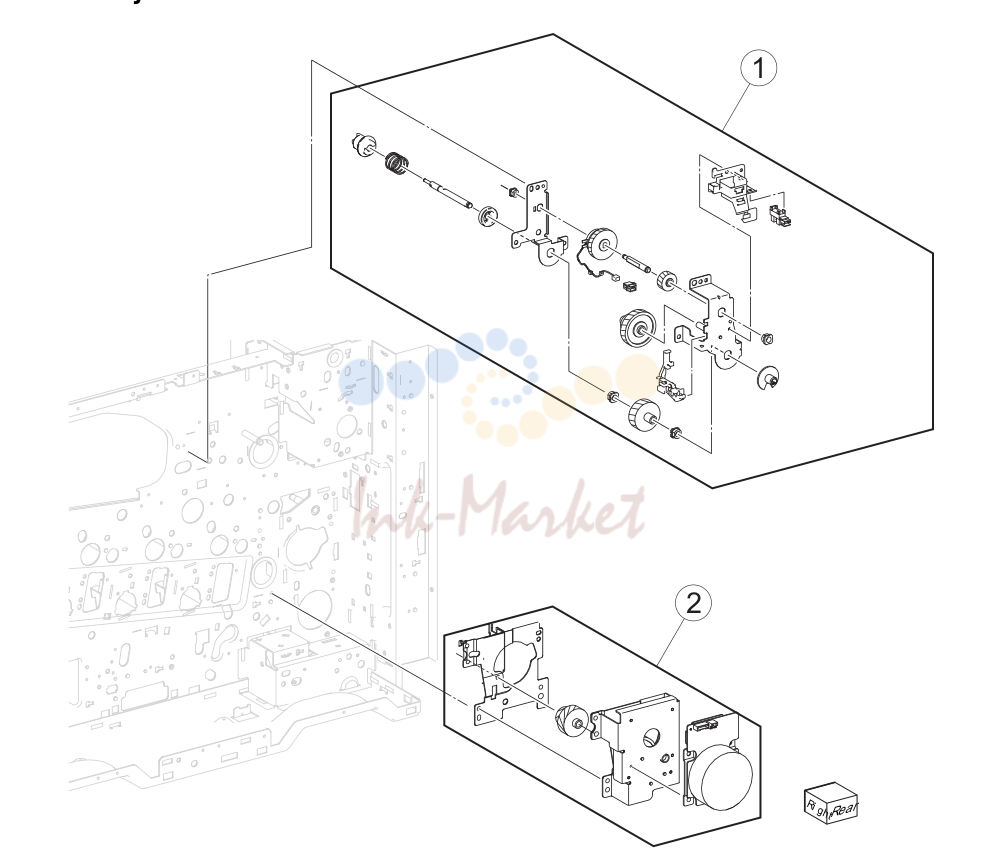

3. Assembly 6: Drive 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7-1 | 40X6587 запросить цену → | 4 1 Coupler | |
| 2 | 40X6586 запросить цену → | 1 1 PC/developer drive motor assembly | |
| 7-8 | Service Manual | ||
| 8-1 | 40X6588 запросить цену → | 1 1 Fuser cooling fan | |
| 2 | 40X6590 запросить цену → | 1 1 Fuser fan duct | |
| 3 | 40X6591 запросить цену → | 1 1 Fuser driver PCBA cooling fan | |
| 4 | 40X6589 запросить цену → | 1 1 LVPS sub cooling fan | |
| 5 | 40X6770 запросить цену → | 1 1 LVPS sub cooling duct | |
| 9-1 | 40X6593 запросить цену → | 1 1 Front upper cooling fan | |
| 2 | 40X6595 запросить цену → | 1 1 Front right cooling fan | |
| 3 | 40X6594 запросить цену → | 1 1 Front left cooling fan | |
| 7-10 | Service Manual | ||
| 10-1 | 40X6599 запросить цену → | 1 1 Suction filter | |
| 2 | 40X6596 запросить цену → | 1 1 PC/developer drive motor cooling fan | |
| 3 | 40X6771 запросить цену → | 1 1 Rear center duct | |
| 4 | 40X6597 запросить цену → | 1 1 Charge roll HVPS cooling fan | |
| 5 | 40X6598 запросить цену → | 1 1 Upper exhaust fan | |
| 6 | 40X6600 запросить цену → | 1 1 Center exhaust fan | |
| 2 | Next | ||
| 11-1 | 40X6601 запросить цену → | 1 1 Toner dispense motor | |
| 2 | 40X6602 запросить цену → | 4 1 Toner smart chip PCB | |
| 3 | 40X6606 запросить цену → | 1 1 K toner drop auger | |
| 4 | 40X6605 запросить цену → | 1 1 C toner drop auger | |
| 5 | 40X6604 запросить цену → | 1 1 M toner drop auger | |
| 6 | 40X6603 запросить цену → | 1 1 Y toner drop auger | |
| 7 | 40X6607 запросить цену → | 1 1 CMYK toner dispense auger assembly | |
| 7-12 | Service Manual | ||
| 12-1 | 40X7332 запросить цену → | 4 1 Developer housing rear plunger | |
| 2 | 40X6614 запросить цену → | 1 1 ATC sensor PCB bracket | |
| 3 | 40X6613 | 1 1 ATC sensor PCB | |
| 4 | 40X6615 | 1 1 Developer housing | |
| 5 | 40X6609 | 1 1 K developer carrier | |
| 6 | 40X6610 | 1 1 C developer carrier | |
| 7 | 40X6612 | 1 1 Y developer carrier | |
| 8 | 40X6611 | 1 1 M developer carrier | |
| 9 | 40X6608 запросить цену → | 4 1 Developer bracket |

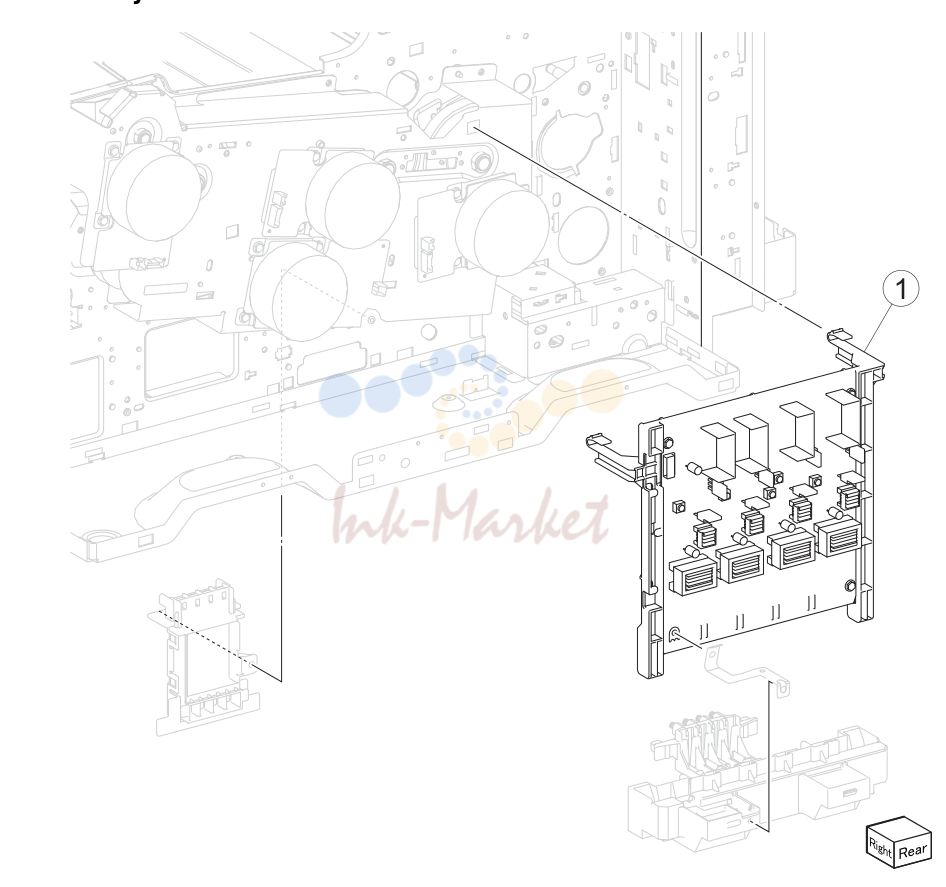

4. Assembly 13: HVPS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 40X6623 | 1 1 Transfer belt cleaning assembly | |
| 2 | 40X6622 запросить цену → | 1 1 Transfer belt lever | |
| 3 | 40X6624 | 1 1 Transfer belt assembly | |
| 4 | 40X6620 запросить цену → | 1 1 Front transfer belt retaining bracket | |
| 5 | 40X6621 запросить цену → | 1 1 Rear transfer belt retaining bracket | |
| 15-1 | 40X6625 запросить цену → | 1 1 Front transfer belt guide | |
| 2 | 40X6627 запросить цену → | 1 1 Rear transfer belt guide | |
| 3 | 40X6626 запросить цену → | 1 1 Belt removal actuator | |
| 4 | 40X7333 запросить цену → | 1st transfer conductor housing | |
| 5 | 40X6628 запросить цену → | 1 1 Transfer roll HVPS PCBA | |
| 7-16 | Service Manual | ||
| 16-1 | 40X7532 запросить цену → | 1 1 Fuser assembly 100V | |
| 1 | 40X6629 запросить цену → | 1 1 Fuser assembly 110V | |
| 1 | 40X6630 ✓ в наличии | 1 1 Fuser assembly 220V | |
| 2 | 40X6632 запросить цену → | 1 1 Fuser pressure roll retract gear | |
| 3 | 40X6631 запросить цену → | 1 1 Fuser pressure roll retract motor | |
| 17-1 | 40X6636 запросить цену → | 4 1 Erase lamp | |
| 2 | 40X6634 запросить цену → | 4 1 PC smart chip cover | |
| 3 | 40X6633 запросить цену → | 4 1 PC smart chip holder | |
| 4 | 40X6635 запросить цену → | 4 1 PC smart chip socket | |
| 5 | 40X6640 запросить цену → | 1 1 Torsion spring | |
| 6 | 40X6638 запросить цену → | 1 1 Belt lever lock | |
| 7 | 40X6639 запросить цену → | 1 1 Belt lock bracket | |
| 8 | 40X6641 запросить цену → | 1 1 Plate spring | |
| 9 | 40X6637 запросить цену → | 1 1 Inner plate | |
| 7-18 | Service Manual | ||
| 18-1 | 40X6649 запросить цену → | 1 1 Motor cover | |
| 2 | 40X6648 запросить цену → | 1 1 Actuator gear | |
| 3 | 40X0880 запросить цену → | 1 1 Plastic bushing | |
| 4 | 40X6643 запросить цену → | 1 1 Waste toner agitator motor | |
| 5 | 40X6646 запросить цену → | 1 1 Waste toner gear 31T | |
| 6 | 40X6645 запросить цену → | 1 1 Waste toner gear 29T | |
| 7 | 40X6647 запросить цену → | 1 1 Waste toner shaft gate | |
| 8 | 40X3820 запросить цену → | Waste toner bottle present sensor | |
| 9 | 40X6650 | 1 1 Waste toner sensor guide | |
| 10 | 40X6642 запросить цену → | 1 1 Waste toner auger chute | |
| 11 | 40X6644 запросить цену → | 1 1 Waste toner gear bracket | |
| 19-1 | 40X6653 запросить цену → | 1 1 Media tray right roller | |
| 2 | 40X6654 запросить цену → | 1 1 Printer media tray # | |
| 3 | 40X6655 запросить цену → | 1 1 Media tray compartment cover | |
| 4 | 40X6652 запросить цену → | 1 1 Media tray left roller | |
| 5 | 40X6651 запросить цену → | 1 1 Media tray stop | |
| 6 | 40X7533 запросить цену → | 6 1 Media size switch PCB | |
| 7-20 | Service Manual |

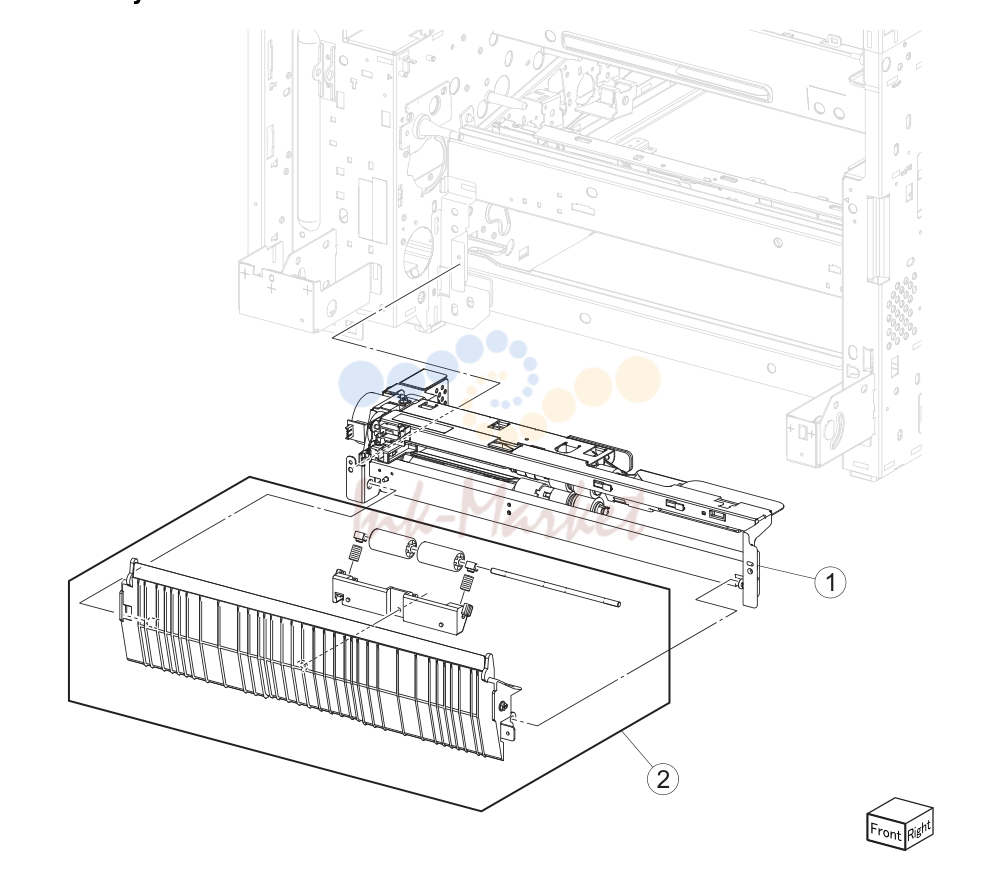

5. Assembly 20: Media feed 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 40X6658 запросить цену → | 8 1 Media feed lift motor | |
| 2 | 40X0588 | 1 1 Tray 1 media level sensor | |
| 2 | 40X0588 | 1 1 Tray 1 media out sensor | |
| 2 | 40X0588 | 1 1 Tray 2 media level sensor | |
| 2 | 40X0588 | 1 1 Tray 2 media out sensor | |
| 2 | 40X0588 | 1 1 Tray 3 media level sensor | |
| 2 | 40X0588 | 1 1 Tray 3 media out sensor | |
| 2 | 40X0588 | 1 1 Tray 4 media level sensor | |
| 2 | 40X0588 | 1 1 Tray 4 media out sensor | |
| 3 | 40X0587 запросить цену → | 8 1 Media out actuator | |
| 4 | 40X0589 запросить цену → | 2 1 Tray 1 pre-feed sensor | |
| 5 | 40X6659 запросить цену → | 8 1 Feeder slide guide | |
| 6 | 40X6773 запросить цену → | 8 1 Feeder unit slide rail | |
| 7-22 | Service Manual | ||
| 22-1 | 40X6660 запросить цену → | 8 1 Separation limiter clutch | |
| 2 | 40X6661 запросить цену → | 8 1 Separation spacer | |
| 3 | 40X6805 | 7 3 Pick roller kit includes: | |
| 1 | Next | ||
| 23-1 | 40X7533 запросить цену → | 6 1 Media size switch PCB | |
| 2 | 40X6665 запросить цену → | 3 1 Tray module media tray | |
| 3 | 40X6662 запросить цену → | 3 1 Tray module media feeder | |
| 4 | 40X6663 запросить цену → | 3 1 Tray module tray 2 media turn guide | |
| 7-24 | Service Manual | ||
| 2 | Go Back | ||
| 24-1 | 40X6668 запросить цену → | 1 1 3TM 34T gear | |
| 2 | 40X6674 запросить цену → | 2 1 1TM/3TM upper transport motor | |
| 3 | 40X6669 запросить цену → | 2 1 3TM/TTM 39T gear | |
| 4 | 40X6670 запросить цену → | 1 1 Tray module lower transport motor | |
| 5 | 40X6673 запросить цену → | 1 1 3TM interface cable | |
| 6 | 40X6672 запросить цену → | 1 1 3TM motor cable | |
| 7 | 40X6671 запросить цену → | 1 1 3TM sensor cable | |
| 8 | 40X6667 запросить цену → | 3 1 Tray module controller PCBA | |
| 25-1 | 40X3915 запросить цену → | 7 1 Bearing | |
| 2 | 40X6675 запросить цену → | 1 1 Sensor tray (module feed out) | |
| 3 | 40X6677 запросить цену → | 6 1 Tray module transport roller | |
| 7-26 | Service Manual | ||
| 26-1 | 40X6678 запросить цену → | 1 1 3TM left door | |
| 2 | 40X6701 запросить цену → | 1 1 Tray module left door sensor cable | |
| 3 | 40X6700 запросить цену → | 2 1 Sensor (tray module left door interlock) | |
| 12 | Next | ||
| 27-1 | 40X6683 запросить цену → | 6 2 Docking screw | |
| 2 | 40X6688 запросить цену → | 3 1 Tray module top cover | |
| 3 | 40X6689 запросить цену → | 2 1 Tray module bottom cover | |
| 4 | 40X6690 запросить цену → | 3 1 Tray module left cover | |
| 5 | 40X6685 запросить цену → | 6 1 1TM/TTM/3TM locking caster | |
| 6 | 40X6583 запросить цену → | 12 1 1TM/TTM/3TM caster screw | |
| 7 | 40X6681 запросить цену → | 3 1 1TM/TTM/3TM foot side cover | |
| 8 | 40X6680 запросить цену → | 6 1 1TM/TTM/3TM adjuster foot | |
| 9 | 40X6686 запросить цену → | 6 1 1TM/TTM/3TM non-locking caster | |
| 10 | 40X6682 запросить цену → | 3 1 1TM/TTM/3TM foot rear cover | |
| 11 | 40X6687 запросить цену → | 3 1 Tray module rear cover | |
| 12 | 40X6691 запросить цену → | 3 1 Tray module right cover | |
| 13 | 40X6684 запросить цену → | 3 1 1TM/TTM/3TM docking bracket | |
| 7-28 | Service Manual | ||
| 2 | Next | ||
| 28-1 | 40X6665 запросить цену → | 3 1 Tray module media tray | |
| 2 | 40X6698 запросить цену → | 1 1 TTM tray 4 media tray | |
| 3 | 40X6693 запросить цену → | 1 1 TTM tray 4 media tray cover | |
| 4 | 40X6694 запросить цену → | 1 1 TTM tray 3 media tray | |
| 5 | 40X6695 запросить цену → | 1 1 TTM tray 3 media tray cover | |
| 7 | Go Back | ||
| 29-1 | 40X6696 запросить цену → | 1 1 TTM tray 4 media feeder | |
| 2 | 40X6834 запросить цену → | 1 1 TTM tray 4 feeder lower guide | |
| 3 | 40X0727 запросить цену → | 1 1 Sensor (TTM tray 4 feedout) | |
| 4 | 40X6871 запросить цену → | 1 1 TTM tray 4 feeder upper guide | |
| 5 | 40X6883 запросить цену → | 1 1 TTM tray 4 feeder sensor cable | |
| 6 | 40X6896 запросить цену → | 1 1 TTM tray 4 feeder motor cable | |
| 7 | 40X6697 запросить цену → | 1 1 TTM tray 4 media transport | |
| 7-30 | Service Manual | ||
| 30-1 | 40X7334 запросить цену → | 1 1 Sensor (tray module feed out) | |
| 1 | 40X3688 запросить цену → | 1 1 Sensor (TTM tray 3 feed out) | |
| 2 | 40X7336 запросить цену → | 1 1 TTM tray 3 feed-out actuator | |
| 3 | 40X7337 запросить цену → | 1 1 TTM actuator spring | |
| 4 | 40X3915 запросить цену → | 7 1 Bearing | |
| 5 | 40X7341 запросить цену → | 1 1 TTM tray 4 media turn guide | |
| 6 | 40X7340 запросить цену → | TTM tray 3 feeder | |
| 7 | 40X6699 запросить цену → | 1 1 TTM tray 3 media turn guide | |
| 8 | 40X6663 запросить цену → | 3 1 1TM/3TM/TTM media turn guide | |
| 9 | 40X6662 запросить цену → | 3 1 3TM/TTM media feeder | |
| 10 | 40X6677 запросить цену → | 6 1 Tray module transport roller | |
| 11 | 40X7338 запросить цену → | 1 1 TTM tray 3 feed out sensor cable | |
| 7-32 | Service Manual | ||
| 31-1 | 40X6702 запросить цену → | 1 1 TTM left door | |
| 2 | 40X6701 запросить цену → | 1 1 Tray module left door sensor cable | |
| 3 | 40X6700 запросить цену → | 2 1 Sensor (tray module left door interlock) | |
| 32-1 | 40X7342 запросить цену → | 1 1 TTM tray spacer | |
| 2 | 40X7344 запросить цену → | 4 1 TTM tray side roller | |
| 3 | 40X7347 запросить цену → | 1 1 TTM tray 4 lock | |
| 4 | 40X7343 запросить цену → | 4 1 TTM tray 3/4 tray roller | |
| 5 | 40X7348 запросить цену → | 2 1 TTM tray 3/4 stopper | |
| 6 | 40X7346 запросить цену → | 1 1 TTM tray 3 lock | |
| 7 | 40X7345 запросить цену → | 1 1 TTM upper stopper | |
| 7-34 | Service Manual | ||
| 33-1 | 40X7350 запросить цену → | 2 1 TTM gear 17T/50T | |
| 2 | 40X7351 запросить цену → | 2 1 TTM gear 16T/48T | |
| 3 | 40X7352 запросить цену → | 1 1 TTM gear 57T | |
| 4 | 40X7533 запросить цену → | 6 1 Media size switch PCB | |
| 5 | 40X7349 запросить цену → | 2 1 Sensor (TTM media size) | |
| 6 | 40X7353 запросить цену → | 2 1 Coupler | |
| 7 | 40X7354 запросить цену → | 1 TTM gear 51T | |
| 34-1 | 40X6704 запросить цену → | 1 1 TTM upper transport motor | |
| 2 | 40X7355 запросить цену → | 1 1 TTM gear 52T | |
| 3 | 40X7361 запросить цену → | 1 1 TTM tension bracket | |
| 4 | 40X7357 запросить цену → | 1 1 TTM drive gear | |
| 5 | 40X7359 запросить цену → | 1 1 TTM drive belt | |
| 6 | 40X7358 запросить цену → | 1 1 TTM idler pulley | |
| 7 | 40X7356 запросить цену → | 1 1 TTM drive flange | |
| 8 | 40X6703 запросить цену → | 1 1 TTM lower transport motor | |
| 9 | 40X7360 запросить цену → | 1 1 Spring | |
| 10 | 40X7363 запросить цену → | 1 1 TTM tray 4 drive gear | |
| 7-36 | Service Manual | ||
| 35-1 | 40X7366 запросить цену → | 1 1 TTM interface cable | |
| 2 | 40X7364 запросить цену → | 1 1 TTM sensor cable | |
| 3 | 40X7365 запросить цену → | 1 1 TTM motor cable | |
| 4 | 40X6667 запросить цену → | 3 1 1TM/3TM/TTM controller PCBA | |
| 11 | Next | ||
| 36-1 | 40X6683 запросить цену → | 6 2 Docking screw | |
| 2 | 40X6688 запросить цену → | 3 1 Tray module top cover | |
| 3 | 40X6690 запросить цену → | 3 1 Tray module left cover | |
| 4 | 40X6685 запросить цену → | 6 1 1TM/TTM/3TM locking caster | |
| 5 | 40X6583 запросить цену → | 12 1 1TM/TTM/3TM caster screw | |
| 6 | 40X6681 запросить цену → | 3 1 1TM/TTM/3TM foot side cover | |
| 7 | 40X6686 запросить цену → | 6 1 1TM/TTM/3TM non-locking caster | |
| 8 | 40X6680 запросить цену → | 6 1 1TM/TTM/3TM adjuster foot | |
| 9 | 40X6682 запросить цену → | 3 1 1TM/TTM/3TM foot rear cover | |
| 10 | 40X6687 запросить цену → | 3 1 Tray module rear cover | |
| 11 | 40X6691 запросить цену → | 3 1 Tray module right cover | |
| 12 | 40X6684 запросить цену → | 3 1 1TM/TTM/3TM docking bracket | |
| 7-38 | Service Manual |

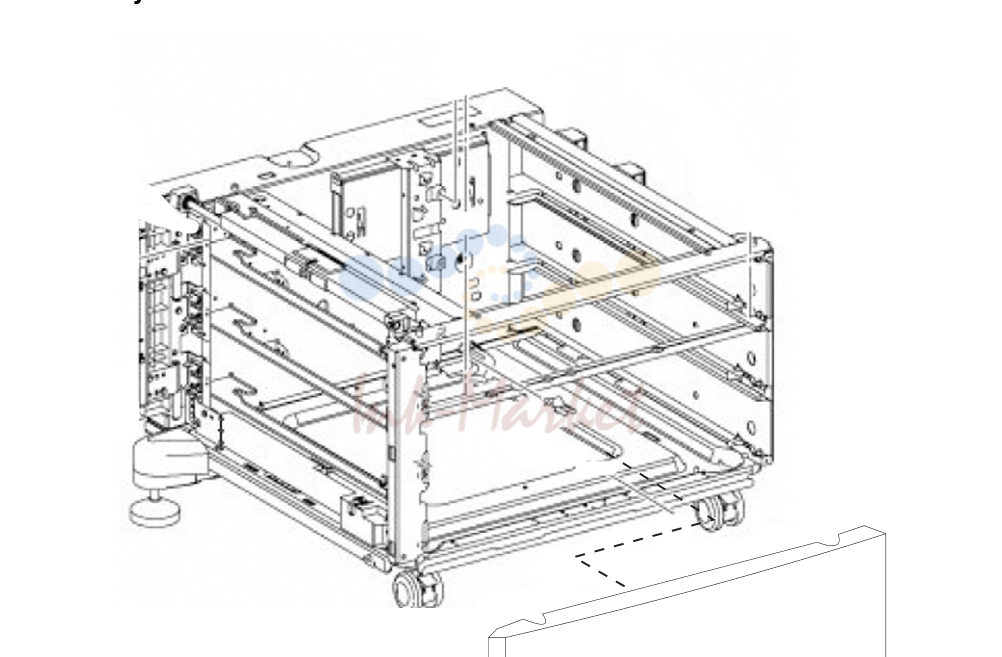

6. Assembly 37: 1TM front cover
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 38-1 | 40X6668 запросить цену → | 1 1 3TM 34T gear | |
| 2 | 40X6674 запросить цену → | 2 1 Tray module upper transport motor | |
| 3 | 40X7370 запросить цену → | 1 1 1TM interface cable | |
| 4 | 40X7369 запросить цену → | 1 1 1TM motor cable | |
| 5 | 40X7368 запросить цену → | 1 1 1TTM sensor cable | |
| 6 | 40X6667 запросить цену → | 3 1 1TM/3TM/TTM controller PCBA | |
| 7-40 | Service Manual |

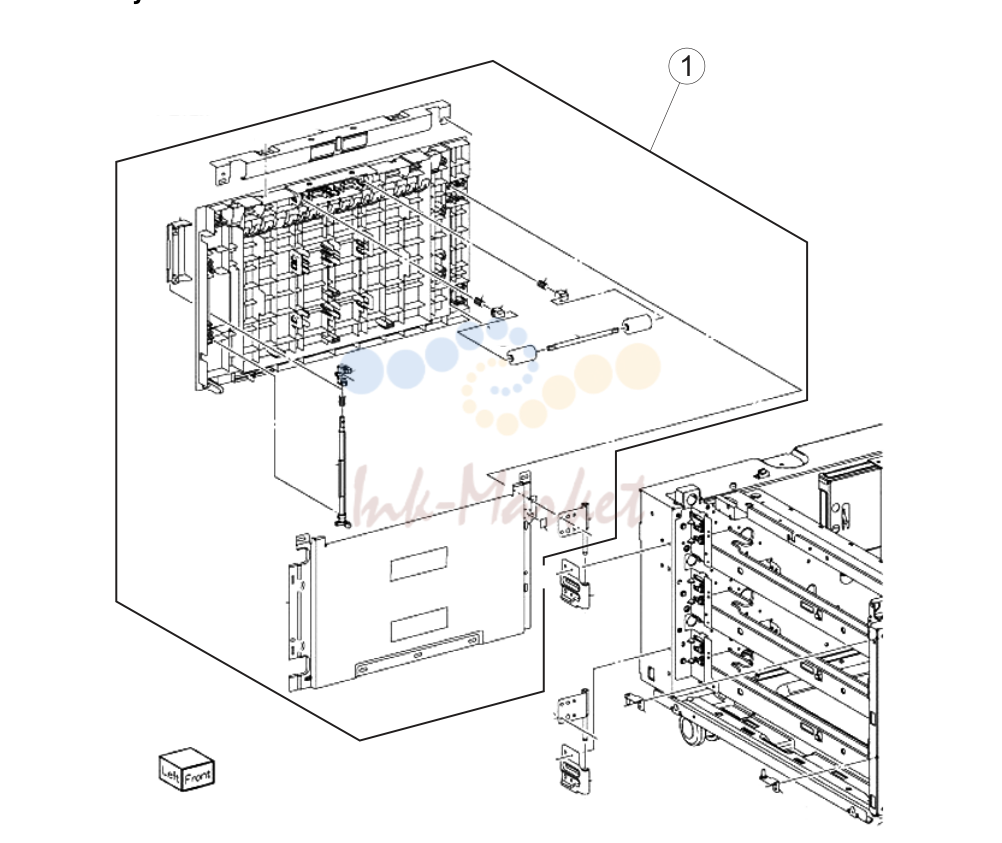

7. Assembly 39: 1TM left door
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12 | Next | ||
| 40-1 | 40X6683 запросить цену → | 6 2 Docking screw | |
| 2 | 40X6688 запросить цену → | 3 1 Tray module top cover | |
| 3 | 40X6689 запросить цену → | 2 1 Tray module bottom cover | |
| 4 | 40X6690 запросить цену → | 3 1 Tray module left cover | |
| 5 | 40X6685 запросить цену → | 6 1 1TM/TTM/3TM locking caster | |
| 6 | 40X6583 запросить цену → | 12 1 1TM/TTM/3TM caster screw | |
| 7 | 40X6681 запросить цену → | 3 1 1TM/TTM/3TM foot side cover | |
| 8 | 40X6680 запросить цену → | 6 1 1TM/TTM/3TM adjuster foot | |
| 9 | 40X6686 запросить цену → | 6 1 1TM/TTM/3TM non-locking caster | |
| 10 | 40X6682 запросить цену → | 3 1 1TM/TTM/3TM foot rear cover | |
| 11 | 40X6687 запросить цену → | 3 1 Tray module rear cover | |
| 12 | 40X6691 запросить цену → | 3 1 Tray module right cover | |
| 13 | 40X6684 запросить цену → | 3 1 1TM/TTM/3TM docking bracket | |
| 7-42 | Service Manual | ||
| 41-1 | 40X6707 запросить цену → | 1 1 MPF tray feeder | |
| 2 | 40X6708 запросить цену → | 1 1 MPF top cover | |
| 3 | 40X6709 запросить цену → | 1 1 MPF media present actuator | |
| 4 | 40X7534 запросить цену → | 1 1 MPF roller kit includes: | |
| 42-1 | 40X7372 запросить цену → | 1 1 Printer left duplex door assembly | |
| 2 | 40X6710 запросить цену → | 1 1 Sensor (printer left duplex door interlock) | |
| 7-44 | Service Manual |

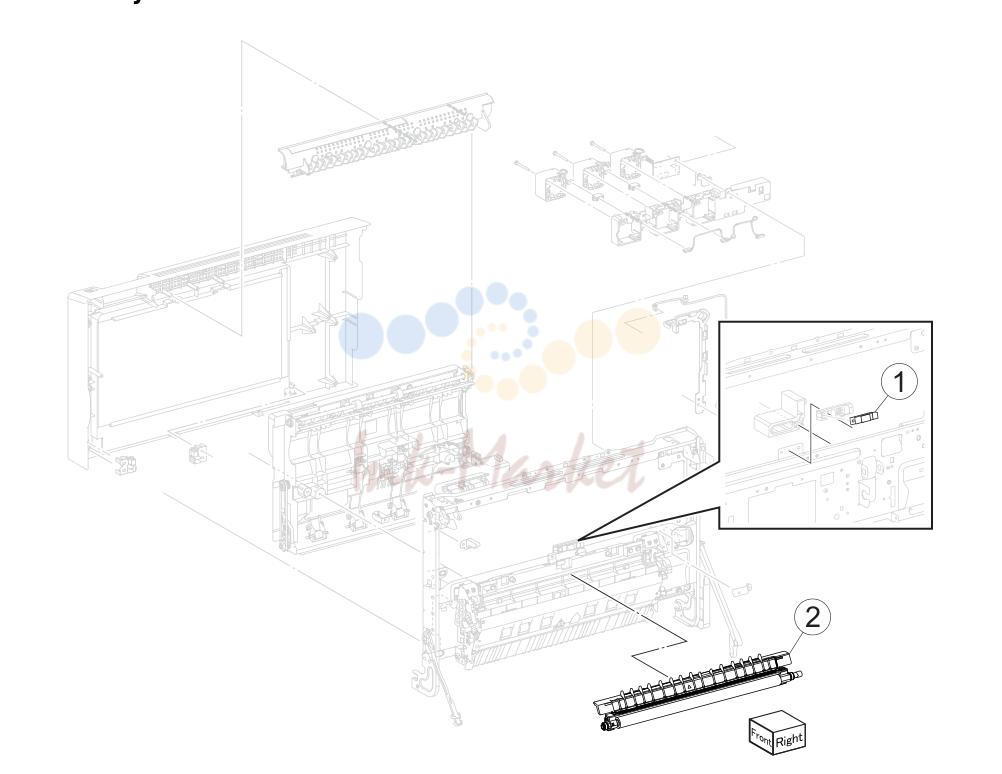

8. Assembly 43: 2nd transfer roller
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | Go Back | ||
| 44-1 | 40X6716 запросить цену → | 1 1 Media transport/MPF drive motor | |
| 2 | 40X6718 запросить цену → | 1 1 Transport 29T gear | |
| 3 | 40X6717 запросить цену → | 1 1 Rear bushing | |
| 4 | 40X6719 запросить цену → | 1 1 Transport 60T gear | |
| 5 | 40X6713 запросить цену → | 1 1 Registration 40T gear | |
| 6 | 40X6714 запросить цену → | 1 1 Front bushing | |
| 7 | 40X6715 запросить цену → | 1 1 Registration/transport roller assembly | |
| 7-46 | Service Manual | ||
| 45-1 | 40X6722 запросить цену → | 2 1 Media bail | |
| 2 | 40X6724 запросить цену → | 1 1 Lower redrive guard | |
| 3 | 40X6721 запросить цену → | 1 1 Lower redrive front bushing | |
| 4 | 40X6723 запросить цену → | 1 1 Upper redrive assembly | |
| 5 | 40X7373 запросить цену → | 1 1 Plastic motor cover | |
| 6 | 40X6720 запросить цену → | 1 1 Lower redrive 19T gear | |
| 7 | 40X0588 | 17 1 Sensor (lower redrive shift HP) | |
| 46-1 | 40X7472 запросить цену → | 1 1 Lower redrive shaft assembly | |
| 2 | 40X6725 запросить цену → | 1 1 Lower redrive shift motor assembly | |
| 7-48 | Service Manual | ||
| 47-1 | 40X6728 запросить цену → | 1 1 Controller cooling fan | |
| 2 | 40X6729 запросить цену → | 1 1 Suction fan | |
| 3 | 40X6733 запросить цену → | 1 2 Suction fan duct | |
| 4 | 40X6732 запросить цену → | 1 1 HCF interface contact | |
| 5 | 40X6730 запросить цену → | 1 1 Upper printer engine PCBA | |
| 6 | 40X6731 | 1 1 Lower engine PCBA | |
| 7 | 40X7462 | 1 1 RIP PCBA (SFP) | |
| 8 | 40X6726 запросить цену → | 1 1 Bridge PCBA (SFP) | |
| 48-1 | 40X6736 запросить цену → | 1 1 Fuser power contact 110V | |
| 1 | 40X7376 запросить цену → | 1 1 Fuser power contact 220V | |
| 2 | 40X6735 запросить цену → | 1 1 Fuser driver PCBA 110V | |
| 2 | 40X7375 запросить цену → | 1 1 Fuser driver PCBA 220V | |
| 3 | 40X6737 запросить цену → | 1 1 Sub LVPS PCBA | |
| 4 | 40X6734 запросить цену → | 1 1 Main power GFI interface 110V | |
| 4 | 40X7374 запросить цену → | Main power GFI interface 220V | |
| 7-50 | Service Manual | ||
| 49-1 | 40X6739 запросить цену → | 1 1 LVPS front fan guide | |
| 2 | 40X6762 запросить цену → | 1 1 LVPS PCBA | |
| 3 | 40X6738 запросить цену → | 1 1 Main power switch | |
| 4 | 40X6710 запросить цену → | 1 1 Sensor (printer right front door interlock) | |
| 5 | 40X6740 запросить цену → | 1 1 Sensor (Image calibration) | |
| 6 | 40X6761 запросить цену → | 1 1 Front door sensor |

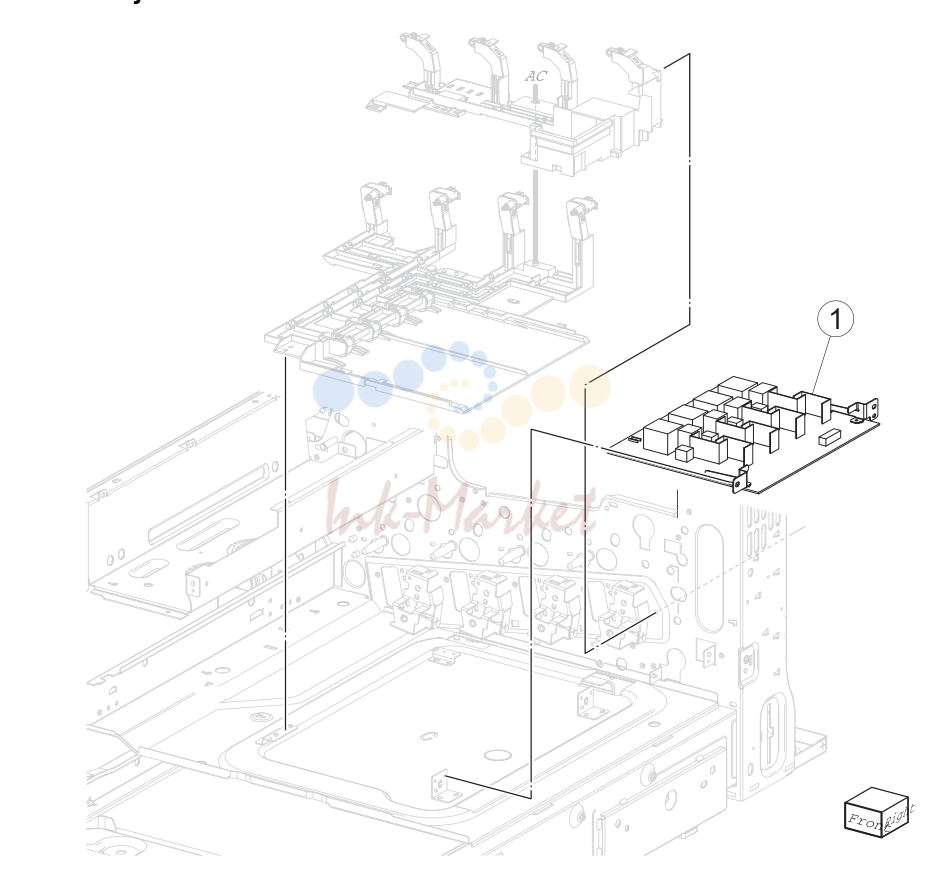

9. Assembly 50: Electrical 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 51-1 | 40X6766 запросить цену → | 1 1 Base wiring top cable | |
| 2 | 40X6764 запросить цену → | 1 1 Base left wiring cable | |
| 3 | 40X6765 запросить цену → | 1 1 Base right wiring cable | |
| 4 | 40X6767 запросить цену → | 1 1 Base wiring bottom cable | |
| 52-1 | 40X7377 запросить цену → | 2 1 Magnetic catch | |
| 2 | 40X7381 запросить цену → | 1 1 Inner cover | |
| 3 | 40X7378 запросить цену → | 2 1 Printer front door support strap | |
| 4 | 40X7379 запросить цену → | 1 1 Printer front door | |
| 7-54 | Service Manual | ||
| 53-1 | 40X6772 запросить цену → | 1 1 Standard bin insert | |
| 2 | 40X6774 запросить цену → | 1 1 Printer top cover | |
| 3 | 40X7764 запросить цену → | 1 1 Upper internal bin | |
| 4 | 40X7384 запросить цену → | 1 1 Internal top cover (SFP) | |
| 5 | 40X7383 запросить цену → | 1 1 Left cover (SFP) | |
| 6 | 40X7382 запросить цену → | 1 1 Left rear upper cover (SFP) | |
| 7 | 40X7385 запросить цену → | 1 1 Internal rear cover (SFP) | |
| 8 | 40X7386 запросить цену → | 1 1 Left top cover (SFP) | |
| 1 | 40X7393 запросить цену → | 1 1 Top rear cover | |
| 2 | 40X7390 запросить цену → | 1 1 Filter cover (SFP) | |
| 3 | 40X7391 запросить цену → | 1 1 Controller box cover (SFP) | |
| 4 | 40X7389 запросить цену → | 1 1 Rear upper cover (SFP) | |
| 5 | 40X7535 запросить цену → | 1 1 Rear lower cover | |
| 6 | 40X6785 запросить цену → | 1 1 Input tray interface cover | |
| 7 | 40X7388 запросить цену → | 1 1 Right rear cover (SFP) | |
| 8 | 40X6781 запросить цену → | 1 1 Printer right cover | |
| 7-56 | Service Manual | ||
| 55-1 | 40X6826 запросить цену → | 1 1 Bridge unit | |
| 2 | 40X6838 запросить цену → | 1 1 Bridge top door assembly | |
| 3 | 40X6836 запросить цену → | 1 1 Bridge decurler top cover | |
| 4 | 40X6833 запросить цену → | 1 1 Bridge decurler rear cover | |
| 5 | 40X7405 запросить цену → | 1 1 Connector cover | |
| 6 | 40X6830 запросить цену → | 1 1 Bridge unit small belt | |
| 7 | 40X6835 запросить цену → | 1 1 Bridge decurler right cover | |
| 8 | 40X6837 запросить цену → | 1 1 Bridge interface cable | |
| 9 | 40X6829 запросить цену → | 1 1 Bridge media exit transport | |
| 10 | 40X6827 запросить цену → | 1 1 Clutch knob | |
| 11 | 40X6831 запросить цену → | 1 1 Bridge front cover | |
| 12 | 40X7404 запросить цену → | 1 1 Bridge unit base assembly | |
| 13 | 40X6828 запросить цену → | 1 1 Bridge entry guide | |
| 14 | 40X6832 запросить цену → | 1 1 Bridge rear cover | |
| 7-58 | Service Manual |

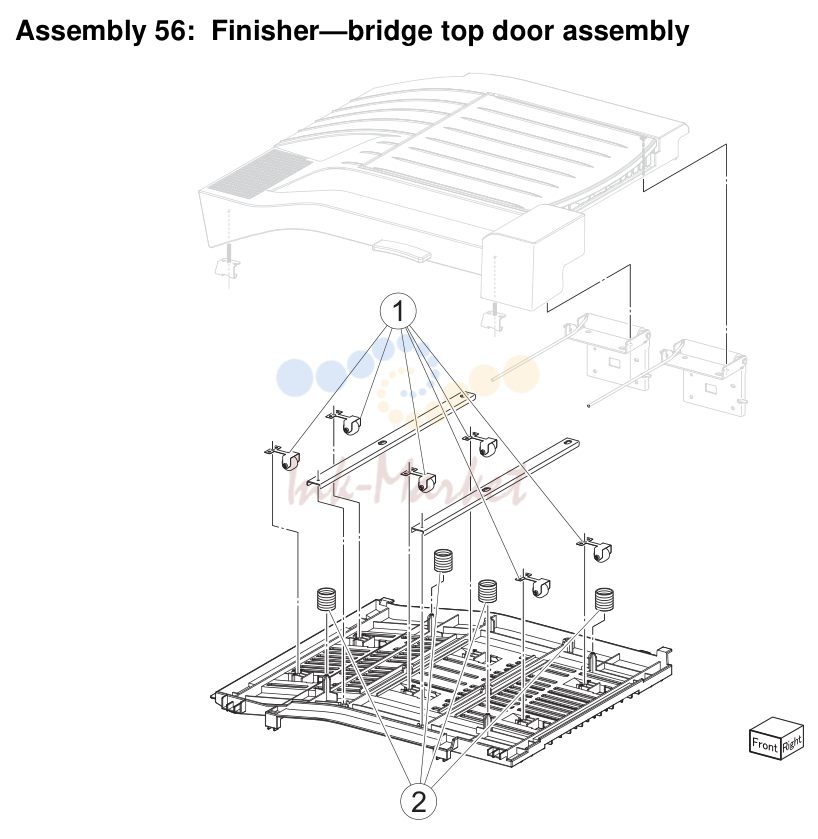

10. Assembly 56: Finisher-bridge top door assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 57-1 | 40X4128 запросить цену → | 2 1 Belt idler pulley | |
| 2 | 40X6844 запросить цену → | 1 1 Bridge tension bracket | |
| 3 | 40X6845 запросить цену → | 1 1 Recoil spring | |
| 4 | 40X6840 запросить цену → | 1 1 Bridge idler pulley | |
| 5 | 40X3963 запросить цену → | 2 1 Retainer | |
| 6 | 40X3962 запросить цену → | 2 1 Torque limiter | |
| 7 | 40X6841 запросить цену → | 1 1 Bridge drive pulley | |
| 8 | 40X7408 запросить цену → | 1 1 Bridge large drive belt | |
| 9 | 40X6842 запросить цену → | 3 1 Bridge drive pulley | |
| 10 | 40X7406 запросить цену → | 3 1 Bushing | |
| 11 | 40X0880 запросить цену → | 3 1 Plastic bushing | |
| 12 | 40X7409 запросить цену → | 1 1 Power switch cover | |
| 13 | 40X6843 запросить цену → | 1 1 Sensor (bridge media entrance) | |
| 14 | 40X0824 запросить цену → | 2 1 Magnetic catch | |
| 7-60 | Service Manual | ||
| 1 | 40X6847 запросить цену → | 1 1 Bridge decurler cam | |
| 2 | 40X6848 запросить цену → | 1 1 Bridge decurler cam clutch | |
| 3 | 40X3917 запросить цену → | 1 1 Sensor flag | |
| 4 | 40X0825 запросить цену → | 3 1 A) Sensor (decurler cam HP) | |
| 5 | 40X1388 запросить цену → | 1 1 Bearing | |
| 6 | 40X6111 запросить цену → | 1 1 Bridge one way gear | |
| 7 | 40X6850 запросить цену → | 1 1 Bridge gear 18T | |
| 8 | 40X6851 запросить цену → | 1 1 Bridge gear 16T | |
| 9 | 40X6849 запросить цену → | 1 1 Bridge knob gear 18T | |
| 2 | Go Back | ||
| 59-1 | 40X6854 запросить цену → | 1 1 Bridge decurler roll | |
| 2 | 40X6859 запросить цену → | 1 1 Bridge gear 27T/18T | |
| 3 | 40X6858 запросить цену → | 1 1 Bridge gear 24T/20T | |
| 4 | 40X7413 запросить цену → | 1 1 Bridge upper drive belt | |
| 5 | 40X7410 запросить цену → | 1 1 Bridge drive retainer | |
| 6 | 40X6853 запросить цену → | 2 1 Bridge decurler arm | |
| 7 | 40X1388 запросить цену → | 2 1 Bushing | |
| 8 | 40X6856 запросить цену → | 1 1 Bridge gear 16T | |
| 9 | 40X6852 запросить цену → | 1 1 Bridge gear 36T/18T | |
| 10 | 40X6860 запросить цену → | 1 1 Bridge drive motor | |
| 11 | 40X7412 запросить цену → | 1 1 Bridge lower drive belt | |
| 12 | 40X6857 запросить цену → | 1 1 Bridge gear 18T/36T | |
| 13 | 40X6855 запросить цену → | 1 1 Sensor (bridge media exit) | |
| 7-62 | Service Manual | ||
| 2 | Go Back | ||
| 60-1 | 40X7415 запросить цену → | 1 1 Finisher front door assembly | |
| 2 | 40X7414 запросить цену → | 1 1 Upper media bin front cover | |
| 3 | 40X0840 запросить цену → | 1 1 Sensor (finisher front door interlock) | |
| 4 | 40X7470 запросить цену → | 1 1 Spring | |
| 5 | 40X3932 запросить цену → | 1 1 Finisher dock plate | |
| 6 | 40X7475 запросить цену → | 1 1 Finisher grounding plate | |
| 7 | 40X7474 запросить цену → | 2 1 Finisher docking bracket | |
| 61-1 | 40X6862 запросить цену → | 1 1 Finisher top cover | |
| 2 | 40X7476 запросить цену → | 1 1 Upper media bin | |
| 3 | 40X7416 запросить цену → | 1 1 Right eject cover | |
| 4 | 40X7465 запросить цену → | 1 1 Stacker media bin | |
| 5 | 40X7417 запросить цену → | 1 1 Finisher bottom cover | |
| 6 | 40X4405 запросить цену → | 1 1 Adjustable caster | |
| 7 | 40X6664 запросить цену → | 1 1 Non-adjusting caster | |
| 8 | 40X7418 запросить цену → | 1 1 Finisher rear lower cover | |
| 9 | 40X7405 запросить цену → | 1 1 Connector cover | |
| 10 | 40X6864 запросить цену → | 1 1 Finisher rear upper cover | |
| 11 | 40X7420 запросить цену → | 1 1 Finisher left upper cover | |
| 7-64 | Service Manual | ||
| 2 | Go Back | ||
| 1 | 40X4043 запросить цену → | 1 1 Finisher right lift carriage assembly | |
| 2 | 40X4040 запросить цену → | 1 1 Finisher left lift carriage assembly | |
| 3 | 40X7421 запросить цену → | 2 1 Sensor (stacker bin level F) | |
| 3 | 40X7421 запросить цену → | 2 1 Sensor (stacker bin level R) | |
| 4 | 40X0849 запросить цену → | 5 1 Stacker slip clutch pulley kit includes: | |
| 5 | 40X0852 запросить цену → | 1 1 Bearing | |
| 6 | 40X0850 запросить цену → | 3 1 Sensor (stacker bin level encoder) | |
| 7 | 40X7477 запросить цену → | 1 1 Stacker bin lift motor | |
| 63-1 | 40X0854 запросить цену → | 1 1 Punch carriage shift motor | |
| 2 | 40X3905 запросить цену → | 2 1 Sensor (punch unit side reg 1) | |
| 2 | 40X3905 запросить цену → | 2 1 Sensor (punch unit side reg 2) | |
| 3 | 40X0862 запросить цену → | 1 1 Punch waste box | |
| 4 | 40X7537 запросить цену → | 1 1 Punch waste box bottle | |
| 5 | 40X0859 запросить цену → | 1 1 Punch unit stopper | |
| 6 | 40X7438 запросить цену → | 1 1 Sensor (punch unit motor encoder) | |
| 7 | 40X3943 запросить цену → | 1 1 Punch unit motor | |
| 8 | 40X6865 запросить цену → | 1 1 3-hole punch unit frame | |
| 8 | 40X3937 запросить цену → | 1 1 2-hole punch unit frame | |
| 8 | 40X7536 запросить цену → | 1 1 4-hole punch unit frame | |
| 9 | 40X7422 запросить цену → | 1 1 Punch unit main cable | |
| 10 | 40X0855 запросить цену → | 1 1 Punch carriage | |
| 7-66 | Service Manual | ||
| 64-1 | 40X7561 запросить цену → | 1 1 Complete stapler | |
| 2 | 40X6867 запросить цену → | 1 1 Stapler harness | |
| 3 | 40X4050 запросить цену → | 1 1 Stapler carriage | |
| 4 | 40X7339 запросить цену → | 1 1 Stapler transport motor | |
| 5 | 40X0872 запросить цену → | 1 1 Stapler carriage rack gear | |
| 6 | 40X7423 запросить цену → | 1 1 Stapler unit cover | |
| 7 | 40X0866 запросить цену → | 1 1 Staple cartridge | |
| 8 | 40X0867 запросить цену → | 1 1 Stapler unit assembly | |
| 65-1 | 40X7424 запросить цену → | 1 1 Media eject unit frame | |
| 2 | 40X0824 запросить цену → | 1 1 Magnetic catch | |
| 3 | 40X0882 запросить цену → | 1 1 Eject cover interlock switch | |
| 4 | 40X7746 запросить цену → | 1 1 Knob | |
| 5 | 40X0888 запросить цену → | 5 1 Bushing | |
| 6 | 40X6868 запросить цену → | 2 1 Gear 23T | |
| 7 | 40X0877 запросить цену → | 1 1 Eject clamp lever assembly | |
| 8 | 40X6869 запросить цену → | 1 1 Cam pulley | |
| 9 | 40X6870 запросить цену → | 1 1 Drive pulley | |
| 10 | 40X7362 запросить цену → | 1 1 Paddle shaft | |
| 11 | 40X7425 запросить цену → | 1 1 Clamp drive belt | |
| 12 | 40X7426 запросить цену → | 1 1 Clamp drive motor | |
| 13 | 40X4147 запросить цену → | 1 1 Spring | |
| 14 | 40X0874 запросить цену → | 1 1 Sub paddle | |
| 15 | 40X4120 запросить цену → | 1 1 Sub paddle solenoid | |
| 7-68 | Service Manual | ||
| 66-1 | 40X6886 запросить цену → | 1 1 Media compiler guide | |
| 2 | 40X6881 запросить цену → | 1 1 Eject shaft paddle | |
| 3 | 40X6880 запросить цену → | 1 1 Eject shaft roll | |
| 4 | 40X1388 запросить цену → | 1 1 Bearing | |
| 5 | 40X0888 запросить цену → | 5 1 Bushing | |
| 6 | 40X0889 запросить цену → | 1 1 Media eject gear | |
| 7 | 40X4062 запросить цену → | 2 1 Media eject clamp clutch | |
| 8 | 40X6884 запросить цену → | 1 1 Eject shaft actuator | |
| 9 | 40X0825 запросить цену → | 3 1 Sensor (media eject shaft HP) | |
| 9 | 40X0825 запросить цену → | 3 1 Sensor (media eject clamp HP) | |
| 10 | 40X6885 запросить цену → | 1 1 Eject shaft roll motor | |
| 67-1 | 40X0894 запросить цену → | 1 1 Static eliminator brush | |
| 2 | 40X0895 запросить цену → | 1 1 Lower media exit roll | |
| 3 | 40X0888 запросить цену → | 5 1 Bushing | |
| 4 | 40X0900 запросить цену → | 1 1 Main paddle drive pulley/gear 44/20T | |
| 5 | 40X3959 запросить цену → | 1 1 Gear (23T) | |
| 6 | 40X0898 запросить цену → | 2 1 Lower exit roll drive pulley kit includes: | |
| 7 | 40X4066 запросить цену → | 1 1 Gear (23T) | |
| 8 | 40X0913 запросить цену → | 2 1 Ball bearing 6mm | |
| 9 | 40X4128 запросить цену → | 1 1 Idler pulley | |
| 10 | 40X4106 запросить цену → | 1 1 Main paddle shaft drive pulley 17T | |
| 11 | 40X6887 запросить цену → | 1 1 Main paddle shaft | |
| 12 | 40X6890 запросить цену → | 1 1 Lower exit pinch roll | |
| 13 | 40X7427 запросить цену → | 1 1 Lower exit sensor cable | |
| 14 | 40X0893 запросить цену → | 2 1 Sensor (lower media exit) | |
| 7-70 | Service Manual | ||
| 68-1 | 40X6893 запросить цену → | 1 1 Left upper exit nip roll | |
| 2 | 40X6894 запросить цену → | 1 1 Right upper exit nip roll | |
| 3 | 40X0893 запросить цену → | 2 1 Sensor (upper media exit) | |
| 4 | 40X6892 запросить цену → | 1 1 Upper exit sensor cable | |
| 5 | 40X0926 запросить цену → | 1 1 Upper media transport roll drive pulley/gear 20/20T | |
| 6 | 40X0927 запросить цену → | 1 1 Upper media exit roll drive gear 20T | |
| 7 | 40X7429 запросить цену → | 1 1 Finisher upper bin vertical cover | |
| 8 | 40X0908 запросить цену → | 1 1 Sensor (upper media bin full) | |
| 9 | 40X7428 запросить цену → | 1 1 Upper bin full sensor cable | |
| 10 | 40X6891 запросить цену → | 1 1 Upper media exit roll |

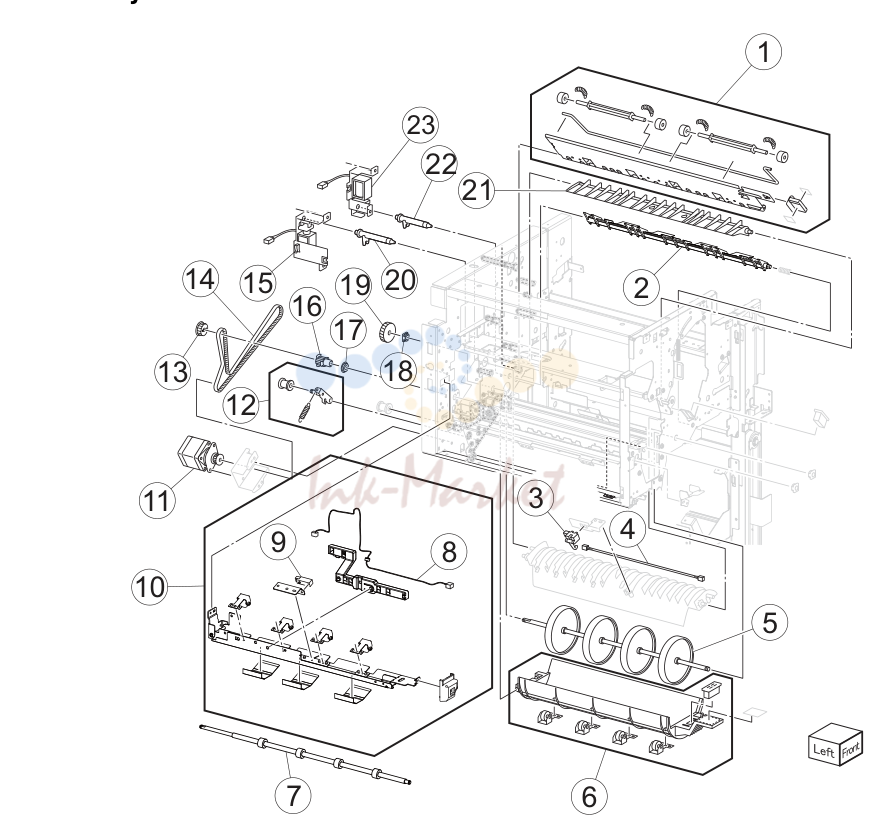

11. Assembly 69: Finisher-buffer and entrance drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 69-1 | 40X7538 запросить цену → | 1 1 Lower pinch guide roller | |
| 2 | 40X4149 запросить цену → | 1 1 Buffer diverter gate | |
| 3 | 40X0893 запросить цену → | 2 1 Sensor (buffer path) | |
| 4 | 40X7430 запросить цену → | 1 1 Buffer path sensor cable Go Back | |
| 5 | 40X0905 запросить цену → | 1 1 Buffer roll | |
| 6 | 40X6875 запросить цену → | 1 1 Buffer pinch guide assembly | |
| 7 | 40X0909 запросить цену → | 1 1 Finisher media entrance roll | |
| 8 | 40X7478 запросить цену → | 1 1 Finisher entrance sensor cable | |
| 9 | 40X0908 запросить цену → | 1 1 Sensor (finisher media entrance) | |
| 10 | 40X6895 запросить цену → | 1 1 Media entrance pinch guide | |
| 11 | 40X0910 запросить цену → | 1 1 Stepper motor | |
| 12 | 40X0912 запросить цену → | 3 1 Belt idler pulley | |
| 13 | 40X0888 запросить цену → | 5 1 Bushing | |
| 14 | 40X0911 запросить цену → | 1 1 Belt entrance/paddle 31.6 cm | |
| 15 | 40X6897 запросить цену → | 1 1 Diverter solenoid | |
| 16 | 40X0914 запросить цену → | 1 1 Media entrance roll drive pulley 20T | |
| 17 | 40X0913 запросить цену → | 2 1 Ball bearing 6 mm | |
| 18 | 40X0888 запросить цену → | 5 1 Bushing | |
| 19 | 40X0915 запросить цену → | 1 1 Buffer roll drive gear 46T | |
| 20 | 40X4083 запросить цену → | 1 1 Diverter solenoid link | |
| 21 | 40X7522 запросить цену → | 1 1 Finisher diverter gate | |
| 22 | 40X4070 запросить цену → | 1 1 Buffer solenoid link | |
| 23 | 40X6898 запросить цену → | 1 1 Buffer solenoid | |
| 70-1 | 40X0910 запросить цену → | 1 1 Stepper motor | |
| 2 | 40X0925 запросить цену → | 1 1 Upper media transport roll drive pulley 20T | |
| 3 | 40X0888 запросить цену → | 5 1 Bushing | |
| 4 | 40X6900 запросить цену → | 1 1 Upper pinch guide | |
| 5 | 40X0921 запросить цену → | 1 1 Sensor (diverter gate) | |
| 6 | 40X7480 запросить цену → | 1 1 Diverter gate sensor cable | |
| 7 | 40X6901 запросить цену → | 1 1 Upper transport roll | |
| 8 | 40X0924 запросить цену → | 1 1 Buffer roll drive pulley/gear 53/23T | |
| 9 | 40X0928 запросить цену → | 1 1 Belt (buffer/transport) 19.8 cm | |
| 10 | 40X0929 запросить цену → | 1 1 Belt (exit) 27.7 cm | |
| 7-74 | Service Manual | ||
| 71-1 | 40X3969 запросить цену → | 1 1 Bridge PCBA | |
| 2 | 40X3970 запросить цену → | 1 1 Bridge unit connect cable assembly | |
| 3 | 40X0933 запросить цену → | 1 1 Bridge interface card cable | |
| 4 | 40X6902 запросить цену → | 1 1 Finisher controller PCBA | |
| 5 | 40X4412 запросить цену → | 1 1 Finisher interface cable | |
| 6 | 40X6904 запросить цену → | 1 1 Finisher AC filter PCBA | |
| 7 | 40X6903 запросить цену → | 1 1 Finisher power cable | |
| 8 | 40X7521 запросить цену → | 1 1 Finisher LVPS PCBA | |
| 9 | 40X7431 запросить цену → | 1 1 Finisher LVPS cable | |
| 72-1 | 40X6906 запросить цену → | 1 1 Finisher motor cable | |
| 2 | 40X6907 запросить цену → | 1 1 Punch drive motor | |
| 3 | 40X6909 запросить цену → | 1 1 Interlock cable | |
| 4 | 40X6908 запросить цену → | 1 1 Punch sensor cable | |
| 5 | 40X6905 запросить цену → | 1 1 Finisher sensor cable | |
| 7-76 | Service Manual | ||
| 73-1 | 40X7479 запросить цену → | 1 1 Booklet diverter gate | |
| 2 | 40X6899 запросить цену → | 1 1 Booklet path roll | |
| 3 | 40X7519 запросить цену → | 1 1 Booklet pinch guide | |
| 10 | 11 Go Back | ||
| 74-1 | 40X6910 запросить цену → | 1 1 Booklet output tray | |
| 2 | 40X7482 запросить цену → | 1 1 Booklet right glide | |
| 3 | 40X6915 запросить цену → | 1 1 Booklet unit chassis | |
| 4 | 40X7483 запросить цену → | 1 1 Booklet left glide | |
| 5 | 40X3988 запросить цену → | 1 1 Booklet unit catch | |
| 6 | 40X6913 запросить цену → | 1 1 Booklet unit cable | |
| 7 | 40X6912 запросить цену → | 1 1 Booklet diverter cable | |
| 8 | 40X6911 запросить цену → | 1 1 Booklet controller power cable | |
| 9 | 40X6914 запросить цену → | 1 1 Booklet unit interface contact | |
| 10 | 40X7481 запросить цену → | 1 1 Booklet controller card assembly | |
| 11 | 40X3987 запросить цену → | 1 1 Booklet bin hookup cable assembly | |
| 7-78 | Service Manual | ||
| 75-1 | 40X7486 запросить цену → | 1 1 Booklet stapler unit assembly | |
| 2 | 40X7488 запросить цену → | 1 1 Pulley | |
| 3 | 40X7485 запросить цену → | 1 1 Booklet knob | |
| 4 | 40X7484 запросить цену → | 1 1 Belt flange | |
| 5 | 40X7432 запросить цену → | 1 1 Booklet front drive belt | |
| 6 | 40X6916 запросить цену → | 1 1 Booklet gear 31T | |
| 76-1 | 40X0825 запросить цену → | 3 1 Sensor (booklet end guide HP) | |
| 2 | 40X7489 запросить цену → | 1 1 Booklet end guide drive motor | |
| 3 | 40X3993 запросить цену → | 1 1 Gear pulley 40/20T | |
| 4 | 40X3994 запросить цену → | 1 1 Booklet end guide drive belt | |
| 5 | 40X6917 запросить цену → | 1 1 Booklet paddle roll | |
| 6 | 40X7490 запросить цену → | 1 1 Booklet paddle drive motor assembly | |
| 7-80 | Service Manual | ||
| 77-1 | 40X7491 запросить цену → | 1 1 Booklet knife HP sensor cable assembly | |
| 2 | 40X0825 запросить цену → | 3 1 A) Sensor (booklet knife folding) | |
| 3 | 40X3999 запросить цену → | 1 1 Booklet knife sector drive gear 42T | |
| 4 | 40X0921 запросить цену → | 1 1 Sensor (booklet media entrance) | |
| 1 | 40X7433 запросить цену → | 1 1 Booklet front tamper guide | |
| 2 | 40X0825 запросить цену → | 3 1 a) Sensor (booklet front tamper HP) | |
| 3 | 40X7492 запросить цену → | 1 1 Booklet rear tamper motor | |
| 3 | 40X7492 запросить цену → | 1 1 Booklet front tamper motor | |
| 4 | 40X7434 запросить цену → | 1 1 Booklet rear tamper guide | |
| 7-82 | Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге. |
